Целью моей работы является разработка проектирование локальной вычислительной сети для 9 -ти кабинетов. Надо определить и выбрать конкретный тип топологии или их комбинации, на котором бы базировался проект данной сети. После выбора нужной топологии надо спроектировать схему каждого из 9 -ти кабинетов, где будут расположены дверные проемы, расположение столов и компьютеров, а также расположение кабелей и концентраторов и т. д. Следующий этап – выполнение основных расчетов по заданию, где будут видны основные параметры активного оборудования, а также длина кабелей от концентраторов до каждого компьютера, общий кабель от первичных концентраторов к вторичным, и скорость передачи информации. Дальше по заданию нужно посчитать общее количество расходного материала: это длина кабелей, количество концентраторов и разъемов. В конце пройденной работы будет найдена общая сумма всех необходимых материалов для построения сети.

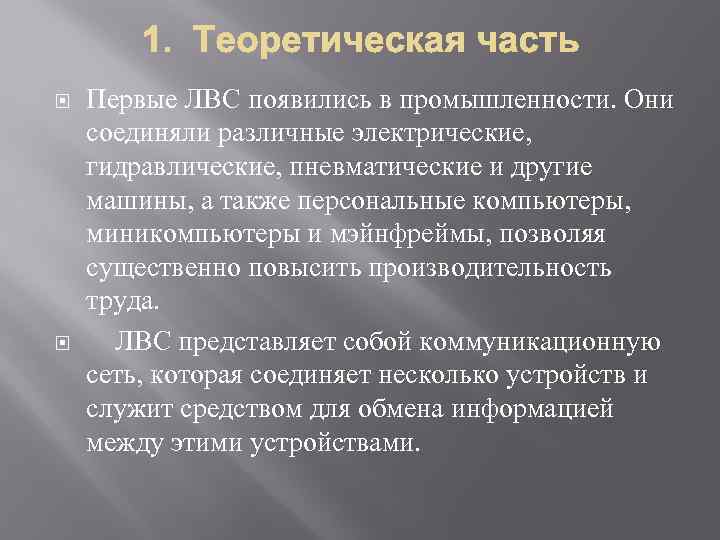

Первые ЛВС появились в промышленности. Они соединяли различные электрические, гидравлические, пневматические и другие машины, а также персональные компьютеры, миникомпьютеры и мэйнфреймы, позволяя существенно повысить производительность труда. ЛВС представляет собой коммуникационную сеть, которая соединяет несколько устройств и служит средством для обмена информацией между этими устройствами.

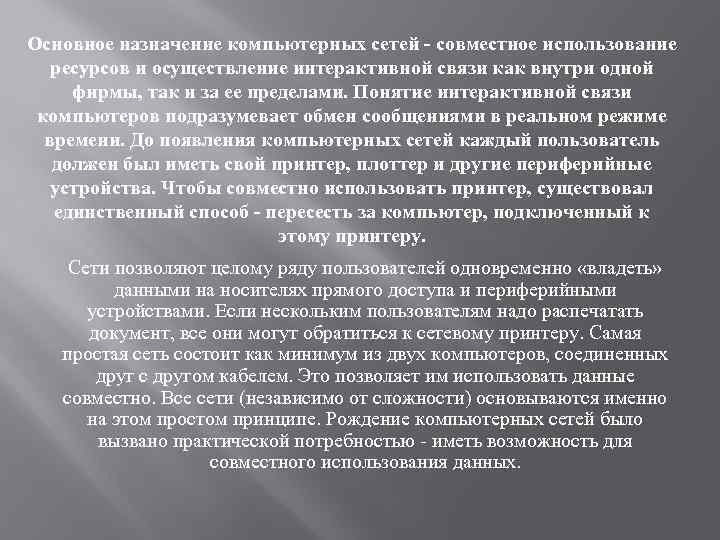

Основное назначение компьютерных сетей - совместное использование ресурсов и осуществление интерактивной связи как внутри одной фирмы, так и за ее пределами. Понятие интерактивной связи компьютеров подразумевает обмен сообщениями в реальном режиме времени. До появления компьютерных сетей каждый пользователь должен был иметь свой принтер, плоттер и другие периферийные устройства. Чтобы совместно использовать принтер, существовал единственный способ - пересесть за компьютер, подключенный к этому принтеру. Сети позволяют целому ряду пользователей одновременно «владеть» данными на носителях прямого доступа и периферийными устройствами. Если нескольким пользователям надо распечатать документ, все они могут обратиться к сетевому принтеру. Самая простая сеть состоит как минимум из двух компьютеров, соединенных друг с другом кабелем. Это позволяет им использовать данные совместно. Все сети (независимо от сложности) основываются именно на этом простом принципе. Рождение компьютерных сетей было вызвано практической потребностью - иметь возможность для совместного использования данных.

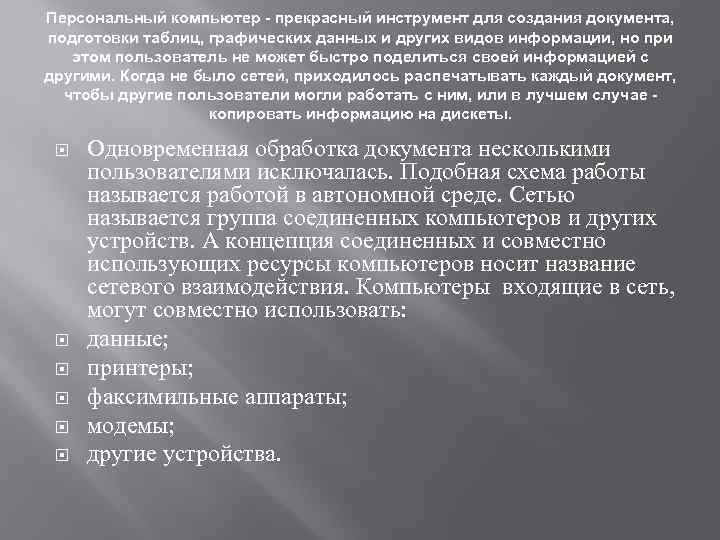

Персональный компьютер - прекрасный инструмент для создания документа, подготовки таблиц, графических данных и других видов информации, но при этом пользователь не может быстро поделиться своей информацией с другими. Когда не было сетей, приходилось распечатывать каждый документ, чтобы другие пользователи могли работать с ним, или в лучшем случае копировать информацию на дискеты. Одновременная обработка документа несколькими пользователями исключалась. Подобная схема работы называется работой в автономной среде. Сетью называется группа соединенных компьютеров и других устройств. А концепция соединенных и совместно использующих ресурсы компьютеров носит название сетевого взаимодействия. Компьютеры входящие в сеть, могут совместно использовать: данные; принтеры; факсимильные аппараты; модемы; другие устройства.

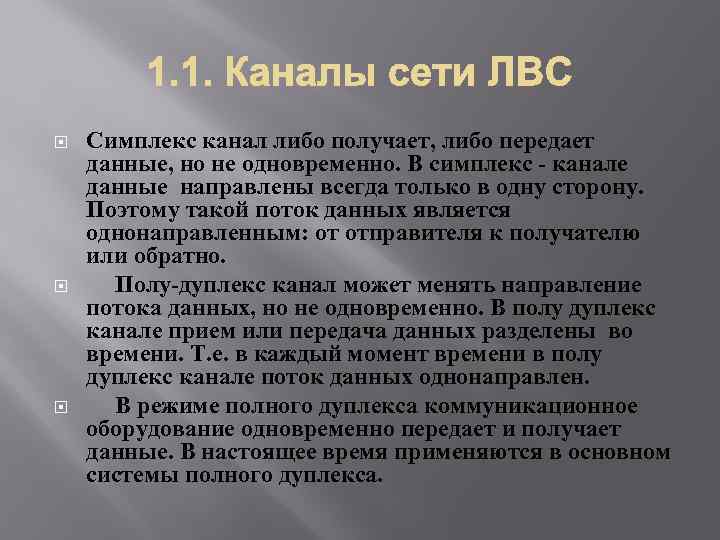

Симплекс канал либо получает, либо передает данные, но не одновременно. В симплекс - канале данные направлены всегда только в одну сторону. Поэтому такой поток данных является однонаправленным: от отправителя к получателю или обратно. Полу-дуплекс канал может менять направление потока данных, но не одновременно. В полу дуплекс канале прием или передача данных разделены во времени. Т. е. в каждый момент времени в полу дуплекс канале поток данных однонаправлен. В режиме полного дуплекса коммуникационное оборудование одновременно передает и получает данные. В настоящее время применяются в основном системы полного дуплекса.

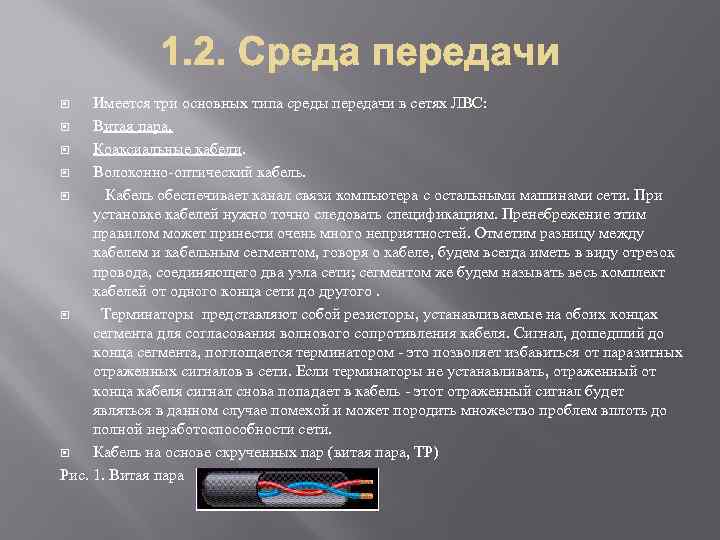

Имеется три основных типа среды передачи в сетях ЛВС: Витая пара. Коаксиальные кабели. Волоконно-оптический кабель. Кабель обеспечивает канал связи компьютера с остальными машинами сети. При установке кабелей нужно точно следовать спецификациям. Пренебрежение этим правилом может принести очень много неприятностей. Отметим разницу между кабелем и кабельным сегментом, говоря о кабеле, будем всегда иметь в виду отрезок провода, соединяющего два узла сети; сегментом же будем называть весь комплект кабелей от одного конца сети до другого. Терминаторы представляют собой резисторы, устанавливаемые на обоих концах сегмента для согласования волнового сопротивления кабеля. Сигнал, дошедший до конца сегмента, поглощается терминатором - это позволяет избавиться от паразитных отраженных сигналов в сети. Если терминаторы не устанавливать, отраженный от конца кабеля сигнал снова попадает в кабель - этот отраженный сигнал будет являться в данном случае помехой и может породить множество проблем вплоть до полной неработоспособности сети. Кабель на основе скрученных пар (витая пара, TP) Рис. 1. Витая пара

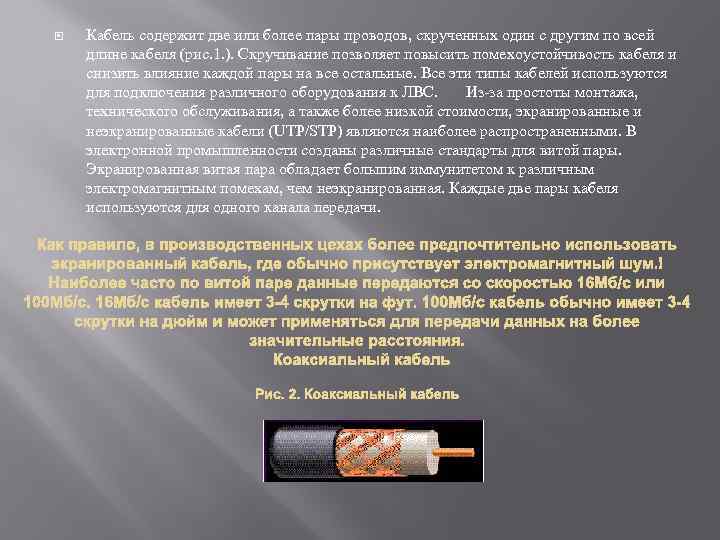

Кабель содержит две или более пары проводов, скрученных один с другим по всей длине кабеля (рис. 1. ). Скручивание позволяет повысить помехоустойчивость кабеля и снизить влияние каждой пары на все остальные. Все эти типы кабелей используются для подключения различного оборудования к ЛВС. Из-за простоты монтажа, технического обслуживания, а также более низкой стоимости, экранированные и неэкранированные кабели (UTP/STP) являются наиболее распространенными. В электронной промышленности созданы различные стандарты для витой пары. Экранированная витая пара обладает большим иммунитетом к различным электромагнитным помехам, чем неэкранированная. Каждые две пары кабеля используются для одного канала передачи.

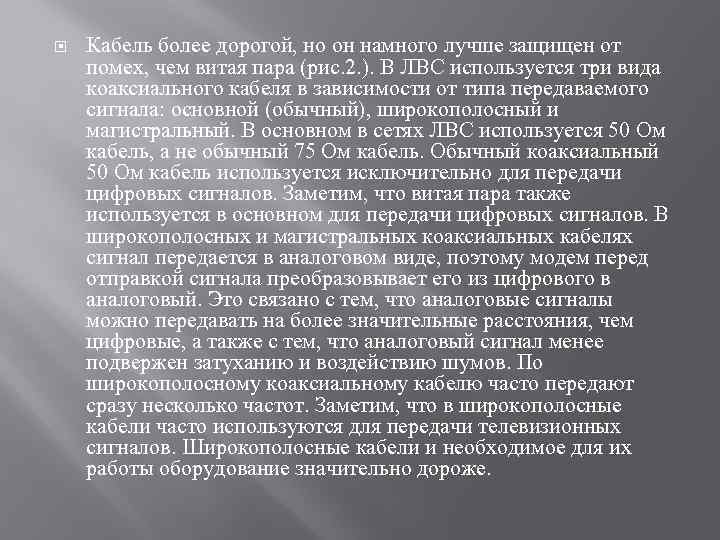

Кабель более дорогой, но он намного лучше защищен от помех, чем витая пара (рис. 2. ). В ЛВС используется три вида коаксиального кабеля в зависимости от типа передаваемого сигнала: основной (обычный), широкополосный и магистральный. В основном в сетях ЛВС используется 50 Ом кабель, а не обычный 75 Ом кабель. Обычный коаксиальный 50 Ом кабель используется исключительно для передачи цифровых сигналов. Заметим, что витая пара также используется в основном для передачи цифровых сигналов. В широкополосных и магистральных коаксиальных кабелях сигнал передается в аналоговом виде, поэтому модем перед отправкой сигнала преобразовывает его из цифрового в аналоговый. Это связано с тем, что аналоговые сигналы можно передавать на более значительные расстояния, чем цифровые, а также с тем, что аналоговый сигнал менее подвержен затуханию и воздействию шумов. По широкополосному коаксиальному кабелю часто передают сразу несколько частот. Заметим, что в широкополосные кабели часто используются для передачи телевизионных сигналов. Широкополосные кабели и необходимое для их работы оборудование значительно дороже.

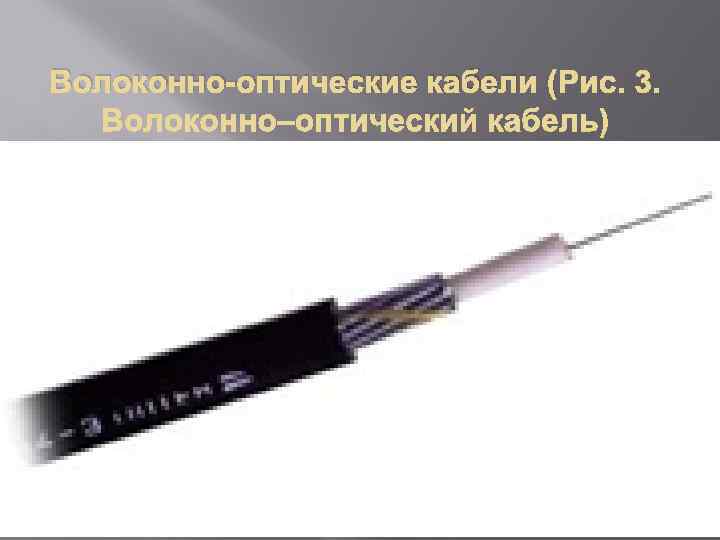

Волоконно-оптические кабели (

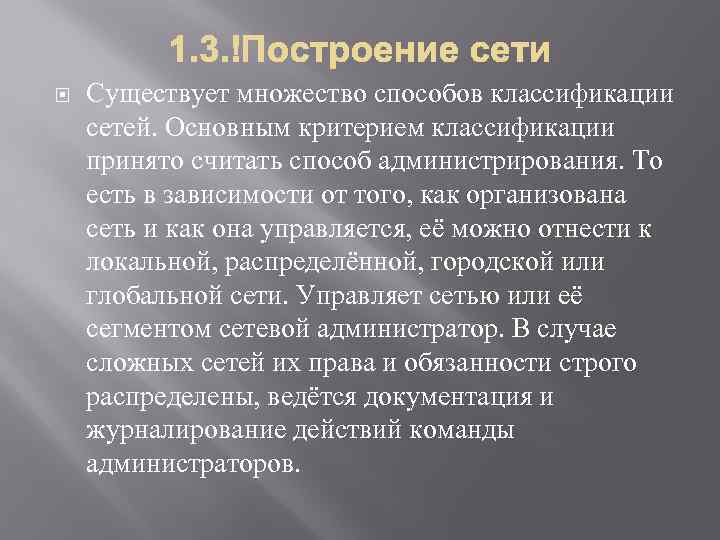

Существует множество способов классификации сетей. Основным критерием классификации принято считать способ администрирования. То есть в зависимости от того, как организована сеть и как она управляется, её можно отнести к локальной, распределённой, городской или глобальной сети. Управляет сетью или её сегментом сетевой администратор. В случае сложных сетей их права и обязанности строго распределены, ведётся документация и журналирование действий команды администраторов.

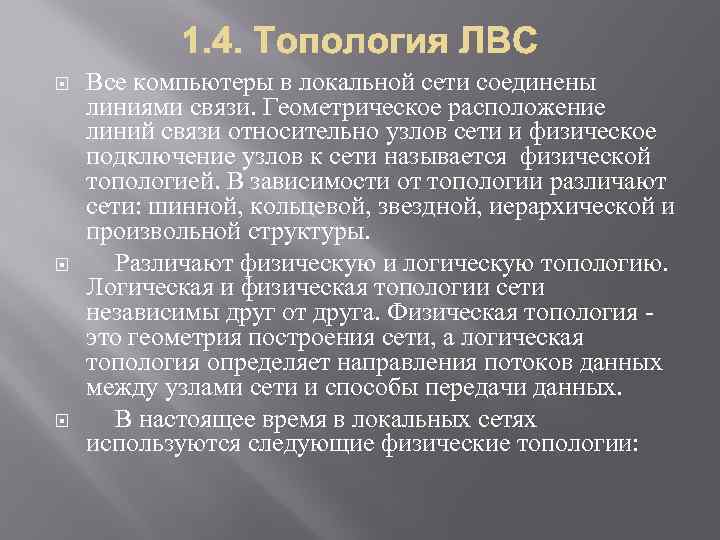

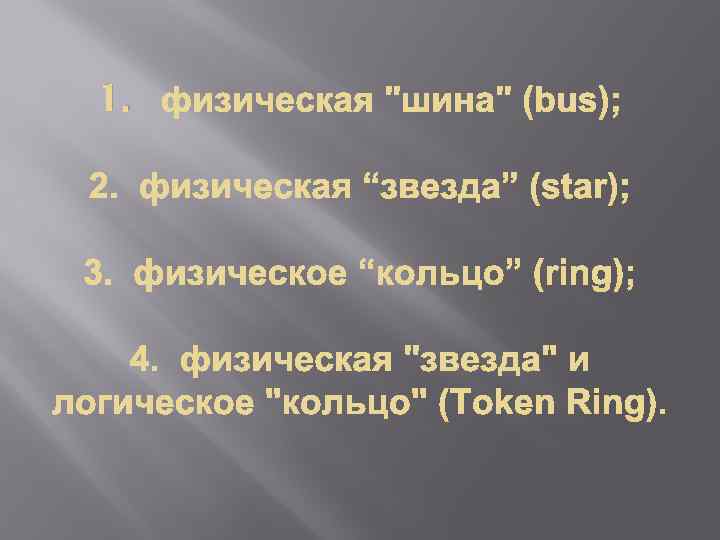

Все компьютеры в локальной сети соединены линиями связи. Геометрическое расположение линий связи относительно узлов сети и физическое подключение узлов к сети называется физической топологией. В зависимости от топологии различают сети: шинной, кольцевой, звездной, иерархической и произвольной структуры. Различают физическую и логическую топологию. Логическая и физическая топологии сети независимы друг от друга. Физическая топология - это геометрия построения сети, а логическая топология определяет направления потоков данных между узлами сети и способы передачи данных. В настоящее время в локальных сетях используются следующие физические топологии:
1.

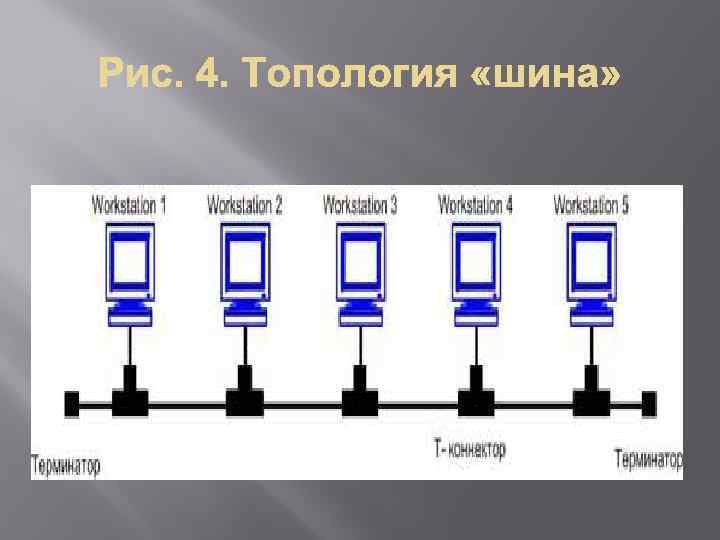

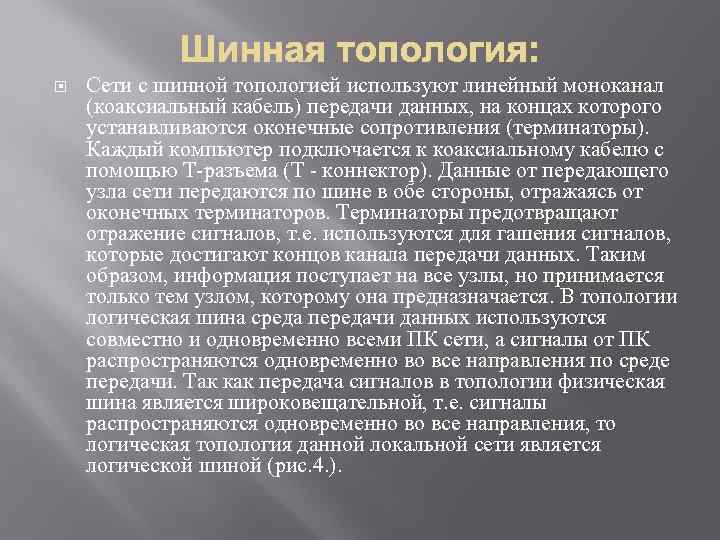

Сети с шинной топологией используют линейный моноканал (коаксиальный кабель) передачи данных, на концах которого устанавливаются оконечные сопротивления (терминаторы). Каждый компьютер подключается к коаксиальному кабелю с помощью Т-разъема (Т - коннектор). Данные от передающего узла сети передаются по шине в обе стороны, отражаясь от оконечных терминаторов. Терминаторы предотвращают отражение сигналов, т. е. используются для гашения сигналов, которые достигают концов канала передачи данных. Таким образом, информация поступает на все узлы, но принимается только тем узлом, которому она предназначается. В топологии логическая шина среда передачи данных используются совместно и одновременно всеми ПК сети, а сигналы от ПК распространяются одновременно во все направления по среде передачи. Так как передача сигналов в топологии физическая шина является широковещательной, т. е. сигналы распространяются одновременно во все направления, то логическая топология данной локальной сети является логической шиной (рис. 4. ).

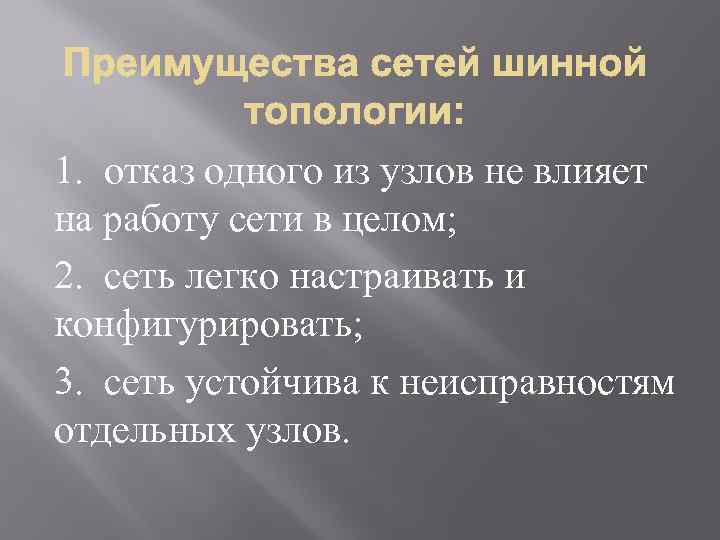

1. отказ одного из узлов не влияет на работу сети в целом; 2. сеть легко настраивать и конфигурировать; 3. сеть устойчива к неисправностям отдельных узлов.

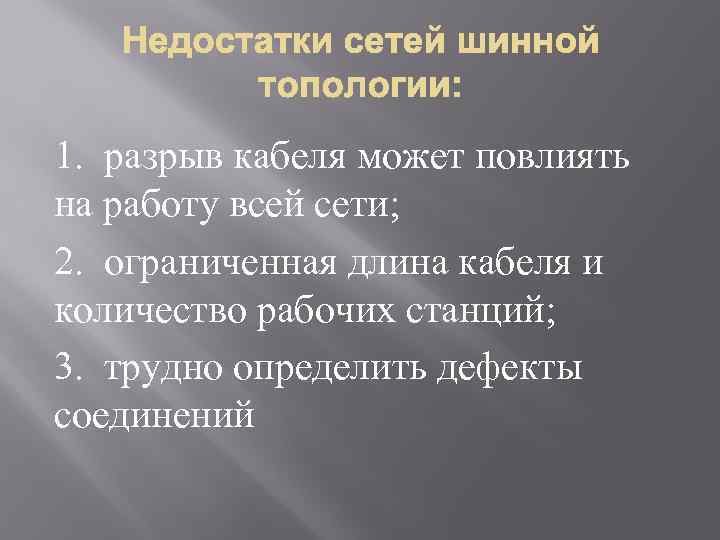

1. разрыв кабеля может повлиять на работу всей сети; 2. ограниченная длина кабеля и количество рабочих станций; 3. трудно определить дефекты соединений

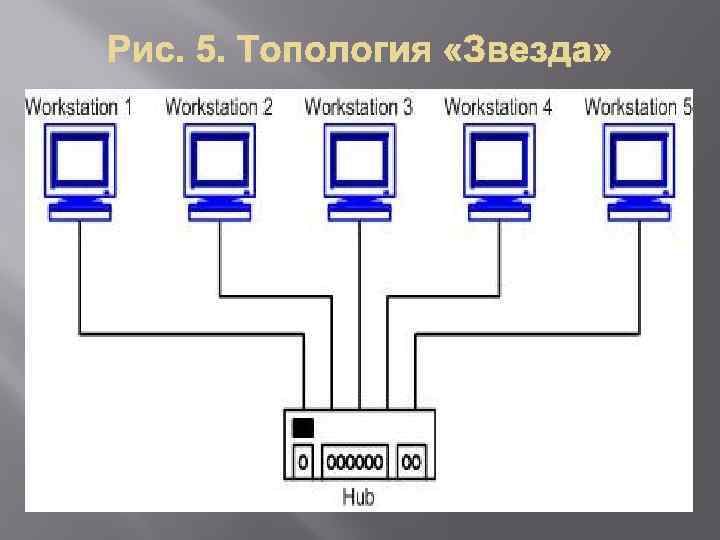

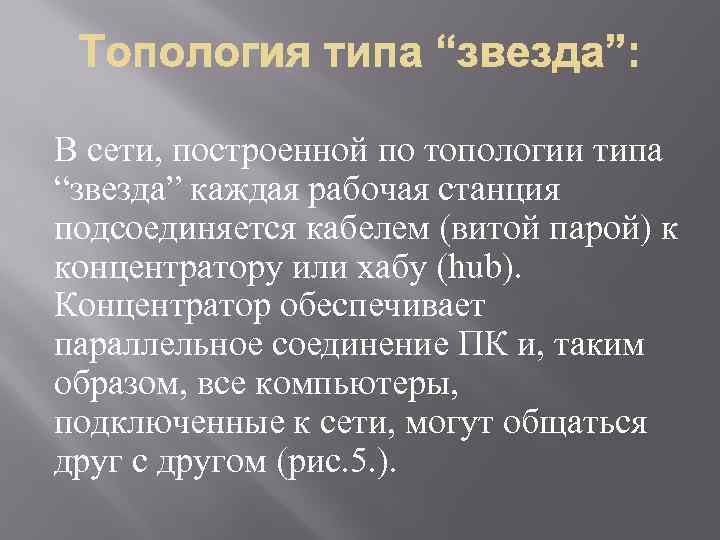

В сети, построенной по топологии типа “звезда” каждая рабочая станция подсоединяется кабелем (витой парой) к концентратору или хабу (hub). Концентратор обеспечивает параллельное соединение ПК и, таким образом, все компьютеры, подключенные к сети, могут общаться друг с другом (рис. 5. ).
Данные от передающей станции сети передаются через хаб по всем линиям связи всем ПК. Информация поступает на все рабочие станции, но принимается только теми станциями, которым она предназначается. Так как передача сигналов в топологии физическая звезда является широковещательной, т. е. сигналы от ПК распространяются одновременно во все направления, то логическая топология данной локальной сети является логической шиной.

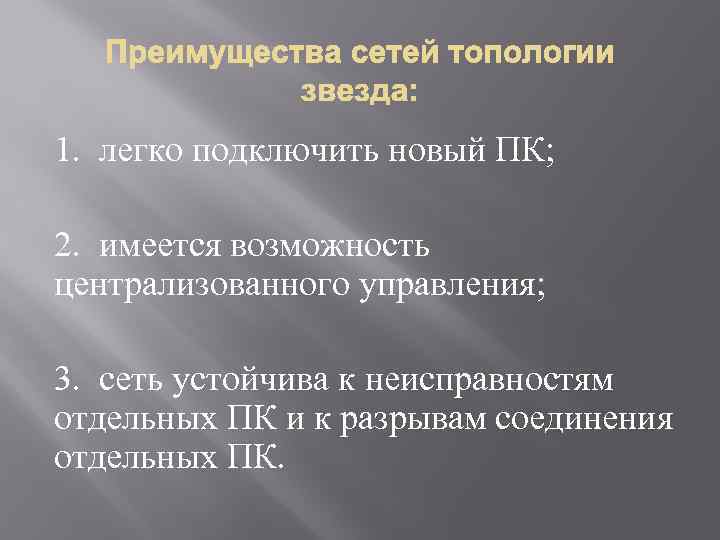

1. легко подключить новый ПК; 2. имеется возможность централизованного управления; 3. сеть устойчива к неисправностям отдельных ПК и к разрывам соединения отдельных ПК.

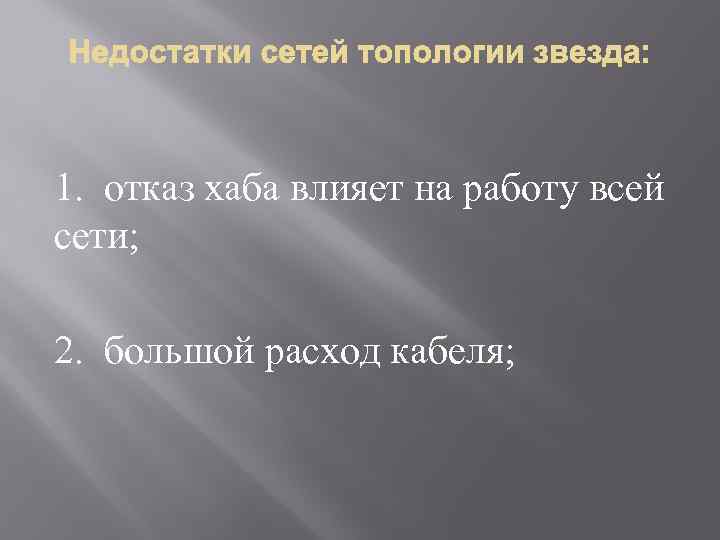

1. отказ хаба влияет на работу всей сети; 2. большой расход кабеля;

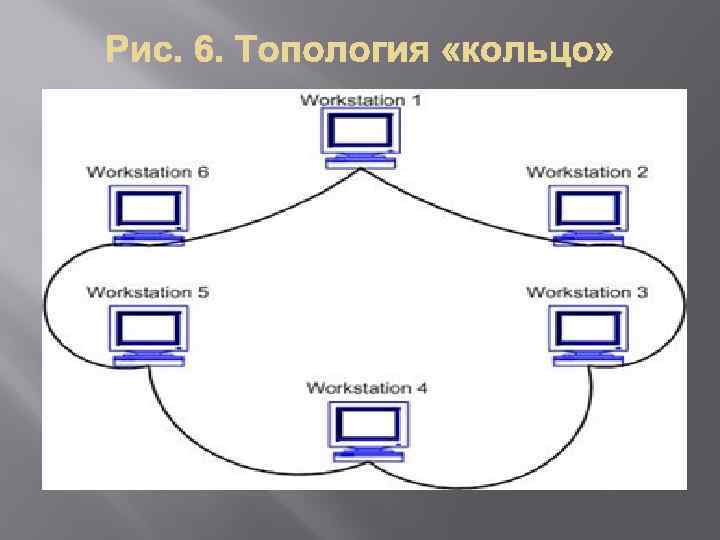

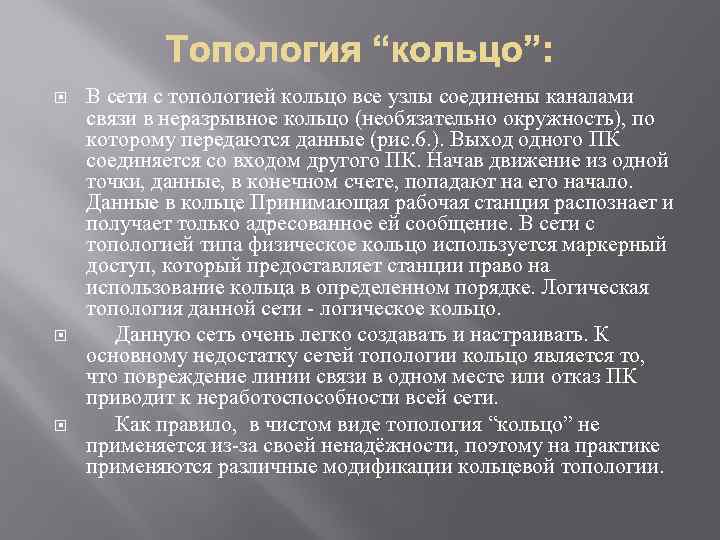

В сети с топологией кольцо все узлы соединены каналами связи в неразрывное кольцо (необязательно окружность), по которому передаются данные (рис. 6. ). Выход одного ПК соединяется со входом другого ПК. Начав движение из одной точки, данные, в конечном счете, попадают на его начало. Данные в кольце Принимающая рабочая станция распознает и получает только адресованное ей сообщение. В сети с топологией типа физическое кольцо используется маркерный доступ, который предоставляет станции право на использование кольца в определенном порядке. Логическая топология данной сети - логическое кольцо. Данную сеть очень легко создавать и настраивать. К основному недостатку сетей топологии кольцо является то, что повреждение линии связи в одном месте или отказ ПК приводит к неработоспособности всей сети. Как правило, в чистом виде топология “кольцо” не применяется из-за своей ненадёжности, поэтому на практике применяются различные модификации кольцевой топологии.

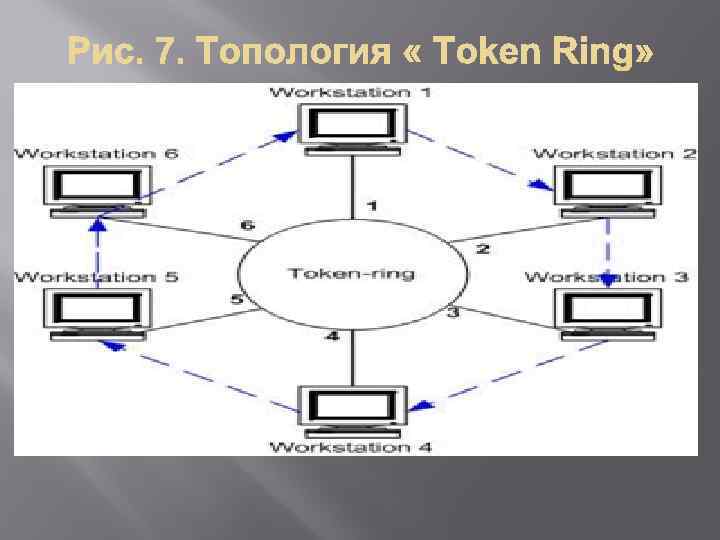

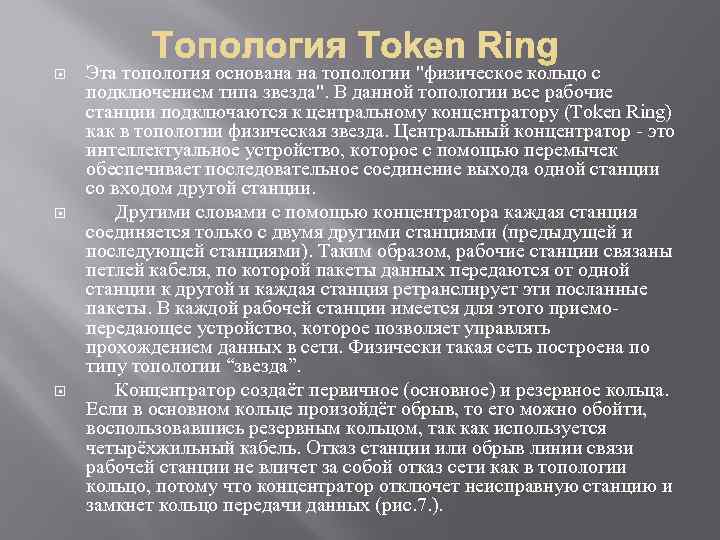

Эта топология основана на топологии "физическое кольцо с подключением типа звезда". В данной топологии все рабочие станции подключаются к центральному концентратору (Token Ring) как в топологии физическая звезда. Центральный концентратор - это интеллектуальное устройство, которое с помощью перемычек обеспечивает последовательное соединение выхода одной станции со входом другой станции. Другими словами с помощью концентратора каждая станция соединяется только с двумя другими станциями (предыдущей и последующей станциями). Таким образом, рабочие станции связаны петлей кабеля, по которой пакеты данных передаются от одной станции к другой и каждая станция ретранслирует эти посланные пакеты. В каждой рабочей станции имеется для этого приемопередающее устройство, которое позволяет управлять прохождением данных в сети. Физически такая сеть построена по типу топологии “звезда”. Концентратор создаёт первичное (основное) и резервное кольца. Если в основном кольце произойдёт обрыв, то его можно обойти, воспользовавшись резервным кольцом, так как используется четырёхжильный кабель. Отказ станции или обрыв линии связи рабочей станции не вличет за собой отказ сети как в топологии кольцо, потому что концентратор отключет неисправную станцию и замкнет кольцо передачи данных (рис. 7. ).

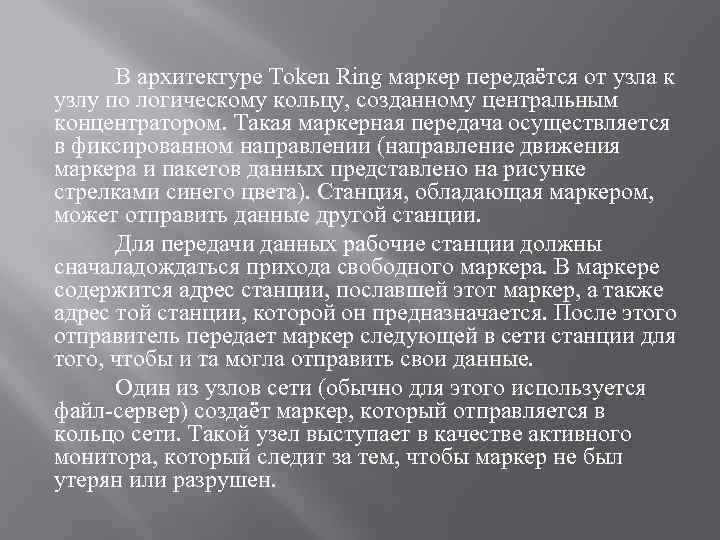

В архитектуре Token Ring маркер передаётся от узла к узлу по логическому кольцу, созданному центральным концентратором. Такая маркерная передача осуществляется в фиксированном направлении (направление движения маркера и пакетов данных представлено на рисунке стрелками синего цвета). Станция, обладающая маркером, может отправить данные другой станции. Для передачи данных рабочие станции должны сначаладождаться прихода свободного маркера. В маркере содержится адрес станции, пославшей этот маркер, а также адрес той станции, которой он предназначается. После этого отправитель передает маркер следующей в сети станции для того, чтобы и та могла отправить свои данные. Один из узлов сети (обычно для этого используется файл-сервер) создаёт маркер, который отправляется в кольцо сети. Такой узел выступает в качестве активного монитора, который следит за тем, чтобы маркер не был утерян или разрушен.

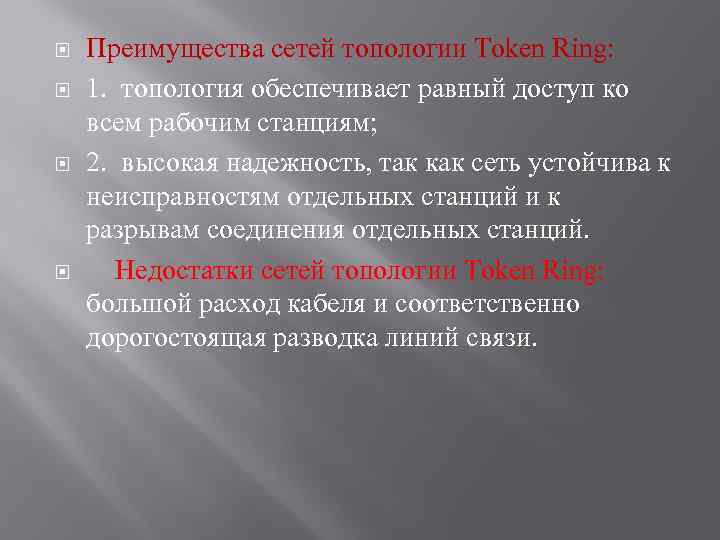

Преимущества сетей топологии Token Ring: 1. топология обеспечивает равный доступ ко всем рабочим станциям; 2. высокая надежность, так как сеть устойчива к неисправностям отдельных станций и к разрывам соединения отдельных станций. Недостатки сетей топологии Token Ring: большой расход кабеля и соответственно дорогостоящая разводка линий связи.

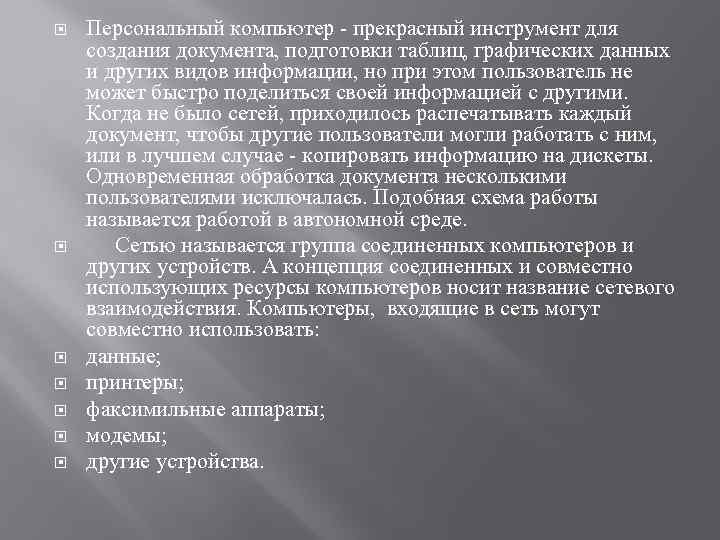

Персональный компьютер - прекрасный инструмент для создания документа, подготовки таблиц, графических данных и других видов информации, но при этом пользователь не может быстро поделиться своей информацией с другими. Когда не было сетей, приходилось распечатывать каждый документ, чтобы другие пользователи могли работать с ним, или в лучшем случае - копировать информацию на дискеты. Одновременная обработка документа несколькими пользователями исключалась. Подобная схема работы называется работой в автономной среде. Сетью называется группа соединенных компьютеров и других устройств. А концепция соединенных и совместно использующих ресурсы компьютеров носит название сетевого взаимодействия. Компьютеры, входящие в сеть могут совместно использовать: данные; принтеры; факсимильные аппараты; модемы; другие устройства.

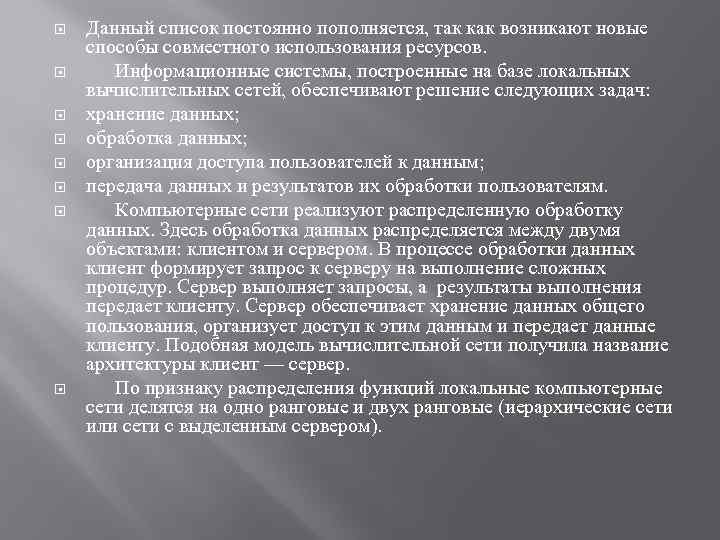

Данный список постоянно пополняется, так как возникают новые способы совместного использования ресурсов. Информационные системы, построенные на базе локальных вычислительных сетей, обеспечивают решение следующих задач: хранение данных; обработка данных; организация доступа пользователей к данным; передача данных и результатов их обработки пользователям. Компьютерные сети реализуют распределенную обработку данных. Здесь обработка данных распределяется между двумя объектами: клиентом и сервером. В процессе обработки данных клиент формирует запрос к серверу на выполнение сложных процедур. Сервер выполняет запросы, а результаты выполнения передает клиенту. Сервер обеспечивает хранение данных общего пользования, организует доступ к этим данным и передает данные клиенту. Подобная модель вычислительной сети получила название архитектуры клиент — сервер. По признаку распределения функций локальные компьютерные сети делятся на одно ранговые и двух ранговые (иерархические сети или сети с выделенным сервером).
В одно ранговой сети компьютеры равноправны по отношению друг к другу. Каждый пользователь в сети решает сам, какие ресурсы своего компьютера он предоставит в общее пользование. Таким образом, компьютер выступает и в роли клиента, и в роли сервера. Одно ранговое разделение ресурсов является вполне приемлемым для малых офисов с 510 пользователями, объединяя их в рабочую группу. Двух ранговая сеть организуется на основе сервера, на котором регистрируются пользователи сети. Для современных компьютерных сетей типичной является смешанная сеть, объединяющая рабочие станции и серверы, причем часть рабочих станций образует одно ранговые сети, а другая часть принадлежит двух ранговым сетям. Для объединения локальных вычислительных сетей применяются следующие устройства.

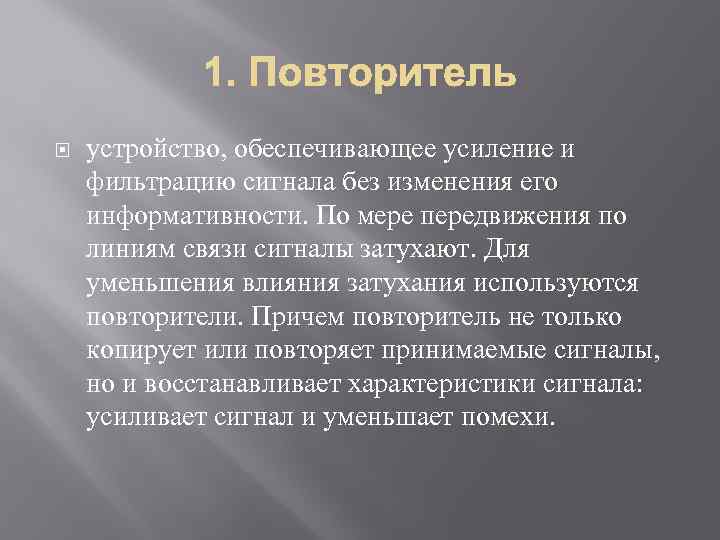

устройство, обеспечивающее усиление и фильтрацию сигнала без изменения его информативности. По мере передвижения по линиям связи сигналы затухают. Для уменьшения влияния затухания используются повторители. Причем повторитель не только копирует или повторяет принимаемые сигналы, но и восстанавливает характеристики сигнала: усиливает сигнал и уменьшает помехи.

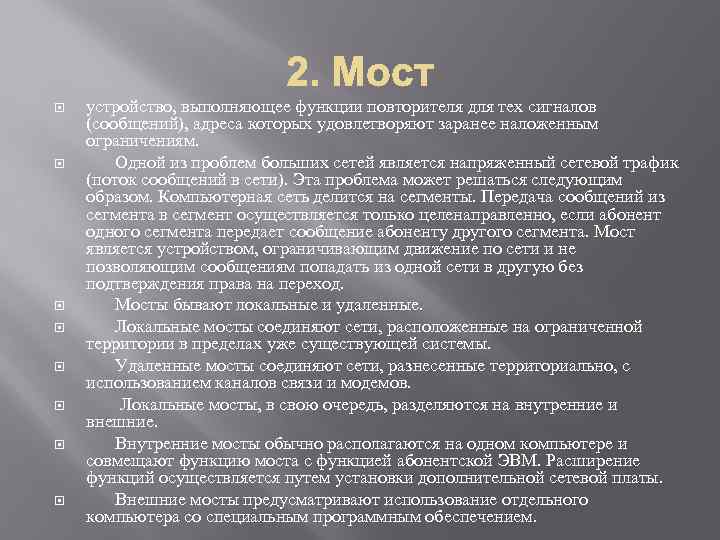

устройство, выполняющее функции повторителя для тех сигналов (сообщений), адреса которых удовлетворяют заранее наложенным ограничениям. Одной из проблем больших сетей является напряженный сетевой трафик (поток сообщений в сети). Эта проблема может решаться следующим образом. Компьютерная сеть делится на сегменты. Передача сообщений из сегмента в сегмент осуществляется только целенаправленно, если абонент одного сегмента передает сообщение абоненту другого сегмента. Мост является устройством, ограничивающим движение по сети и не позволяющим сообщениям попадать из одной сети в другую без подтверждения права на переход. Мосты бывают локальные и удаленные. Локальные мосты соединяют сети, расположенные на ограниченной территории в пределах уже существующей системы. Удаленные мосты соединяют сети, разнесенные территориально, с использованием каналов связи и модемов. Локальные мосты, в свою очередь, разделяются на внутренние и внешние. Внутренние мосты обычно располагаются на одном компьютере и совмещают функцию моста с функцией абонентской ЭВМ. Расширение функций осуществляется путем установки дополнительной сетевой платы. Внешние мосты предусматривают использование отдельного компьютера со специальным программным обеспечением.

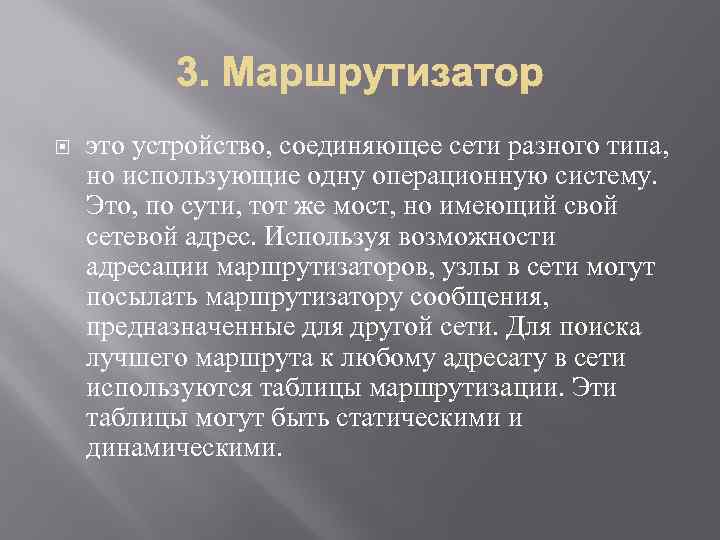

это устройство, соединяющее сети разного типа, но использующие одну операционную систему. Это, по сути, тот же мост, но имеющий свой сетевой адрес. Используя возможности адресации маршрутизаторов, узлы в сети могут посылать маршрутизатору сообщения, предназначенные для другой сети. Для поиска лучшего маршрута к любому адресату в сети используются таблицы маршрутизации. Эти таблицы могут быть статическими и динамическими.

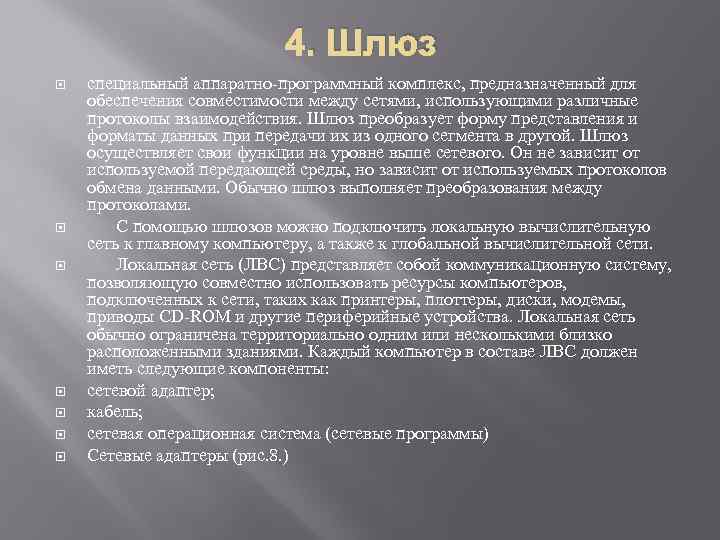

4. Шлюз специальный аппаратно-программный комплекс, предназначенный для обеспечения совместимости между сетями, использующими различные протоколы взаимодействия. Шлюз преобразует форму представления и форматы данных при передачи их из одного сегмента в другой. Шлюз осуществляет свои функции на уровне выше сетевого. Он не зависит от используемой передающей среды, но зависит от используемых протоколов обмена данными. Обычно шлюз выполняет преобразования между протоколами. С помощью шлюзов можно подключить локальную вычислительную сеть к главному компьютеру, а также к глобальной вычислительной сети. Локальная сеть (ЛВС) представляет собой коммуникационную систему, позволяющую совместно использовать ресурсы компьютеров, подключенных к сети, таких как принтеры, плоттеры, диски, модемы, приводы CD-ROM и другие периферийные устройства. Локальная сеть обычно ограничена территориально одним или несколькими близко расположенными зданиями. Каждый компьютер в составе ЛВС должен иметь следующие компоненты: сетевой адаптер; кабель; сетевая операционная система (сетевые программы) Сетевые адаптеры (рис. 8. )

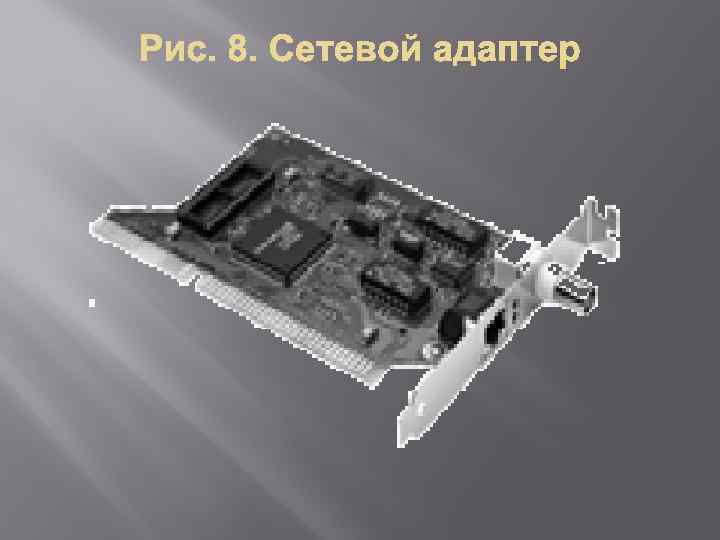

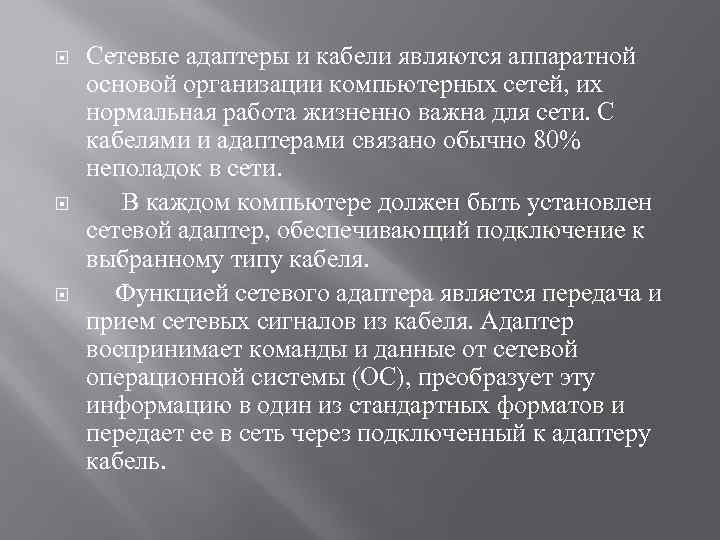

Сетевые адаптеры и кабели являются аппаратной основой организации компьютерных сетей, их нормальная работа жизненно важна для сети. С кабелями и адаптерами связано обычно 80% неполадок в сети. В каждом компьютере должен быть установлен сетевой адаптер, обеспечивающий подключение к выбранному типу кабеля. Функцией сетевого адаптера является передача и прием сетевых сигналов из кабеля. Адаптер воспринимает команды и данные от сетевой операционной системы (ОС), преобразует эту информацию в один из стандартных форматов и передает ее в сеть через подключенный к адаптеру кабель.

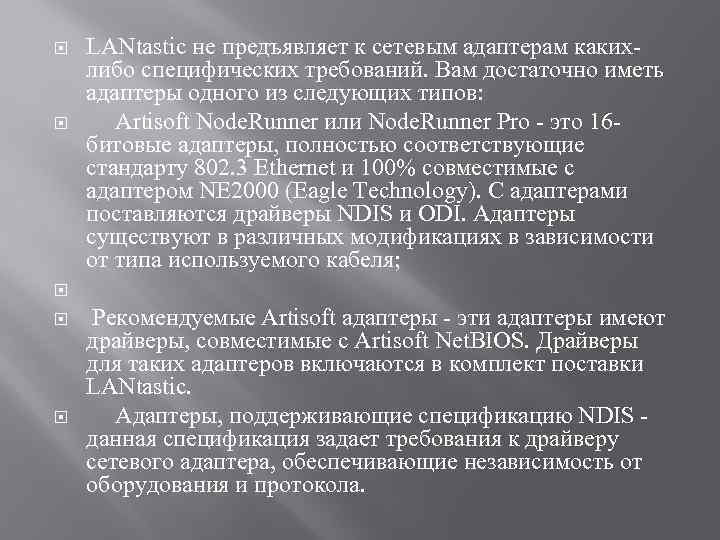

LANtastic не предъявляет к сетевым адаптерам какихлибо специфических требований. Вам достаточно иметь адаптеры одного из следующих типов: Artisoft Node. Runner или Node. Runner Pro - это 16 битовые адаптеры, полностью соответствующие стандарту 802. 3 Ethernet и 100% совместимые с адаптером NE 2000 (Eagle Technology). С адаптерами поставляются драйверы NDIS и ODI. Адаптеры существуют в различных модификациях в зависимости от типа используемого кабеля; Рекомендуемые Artisoft адаптеры - эти адаптеры имеют драйверы, совместимые с Artisoft Net. BIOS. Драйверы для таких адаптеров включаются в комплект поставки LANtastic. Адаптеры, поддерживающие спецификацию NDIS - данная спецификация задает требования к драйверу сетевого адаптера, обеспечивающие независимость от оборудования и протокола.

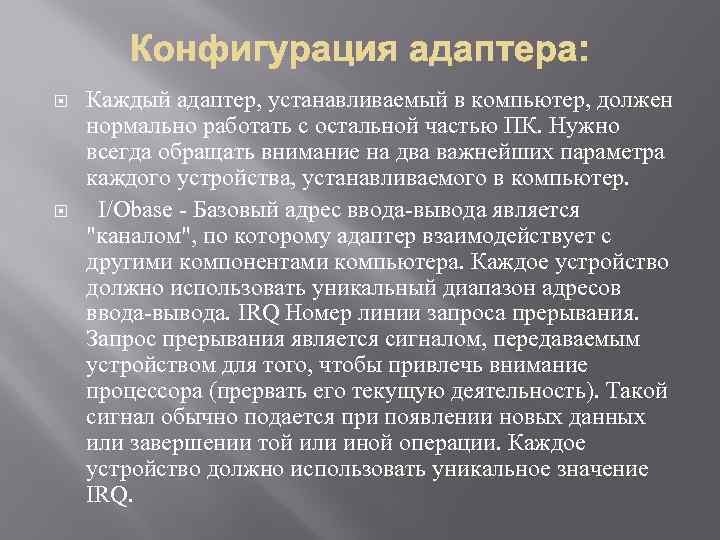

Каждый адаптер, устанавливаемый в компьютер, должен нормально работать с остальной частью ПК. Нужно всегда обращать внимание на два важнейших параметра каждого устройства, устанавливаемого в компьютер. I/Obase - Базовый адрес ввода-вывода является "каналом", по которому адаптер взаимодействует с другими компонентами компьютера. Каждое устройство должно использовать уникальный диапазон адресов ввода-вывода. IRQ Номер линии запроса прерывания. Запрос прерывания является сигналом, передаваемым устройством для того, чтобы привлечь внимание процессора (прервать его текущую деятельность). Такой сигнал обычно подается при появлении новых данных или завершении той или иной операции. Каждое устройство должно использовать уникальное значение IRQ.

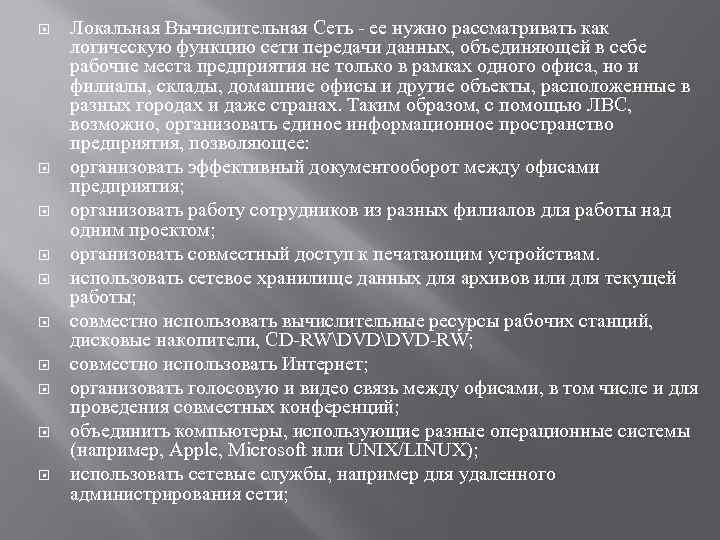

Локальная Вычислительная Сеть - ее нужно рассматривать как логическую функцию сети передачи данных, объединяющей в себе рабочие места предприятия не только в рамках одного офиса, но и филиалы, склады, домашние офисы и другие объекты, расположенные в разных городах и даже странах. Таким образом, с помощью ЛВС, возможно, организовать единое информационное пространство предприятия, позволяющее: организовать эффективный документооборот между офисами предприятия; организовать работу сотрудников из разных филиалов для работы над одним проектом; организовать совместный доступ к печатающим устройствам. использовать сетевое хранилище данных для архивов или для текущей работы; совместно использовать вычислительные ресурсы рабочих станций, дисковые накопители, CD-RWDVD-RW; совместно использовать Интернет; организовать голосовую и видео связь между офисами, в том числе и для проведения совместных конференций; объединить компьютеры, использующие разные операционные системы (например, Apple, Microsoft или UNIX/LINUX); использовать сетевые службы, например для удаленного администрирования сети;

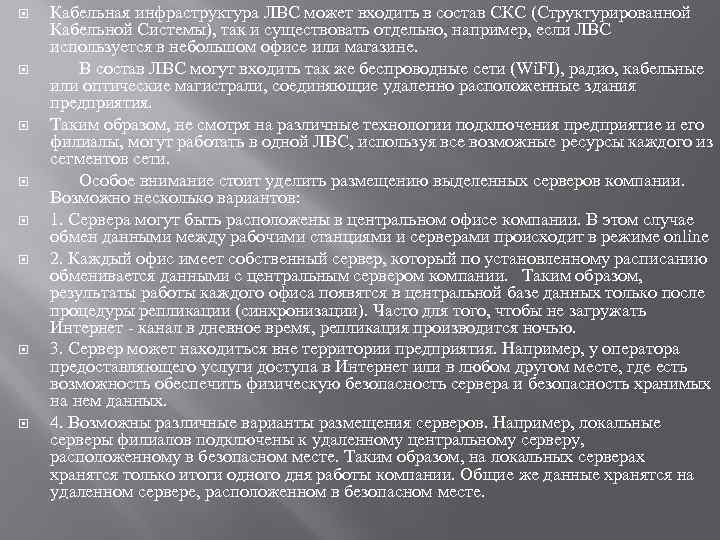

Кабельная инфраструктура ЛВС может входить в состав СКС (Структурированной Кабельной Системы), так и существовать отдельно, например, если ЛВС используется в небольшом офисе или магазине. В состав ЛВС могут входить так же беспроводные сети (Wi. FI), радио, кабельные или оптические магистрали, соединяющие удаленно расположенные здания предприятия. Таким образом, не смотря на различные технологии подключения предприятие и его филиалы, могут работать в одной ЛВС, используя все возможные ресурсы каждого из сегментов сети. Особое внимание стоит уделить размещению выделенных серверов компании. Возможно несколько вариантов: 1. Сервера могут быть расположены в центральном офисе компании. В этом случае обмен данными между рабочими станциями и серверами происходит в режиме online 2. Каждый офис имеет собственный сервер, который по установленному расписанию обменивается данными с центральным сервером компании. Таким образом, результаты работы каждого офиса появятся в центральной базе данных только после процедуры репликации (синхронизации). Часто для того, чтобы не загружать Интернет - канал в дневное время, репликация производится ночью. 3. Сервер может находиться вне территории предприятия. Например, у оператора предоставляющего услуги доступа в Интернет или в любом другом месте, где есть возможность обеспечить физическую безопасность сервера и безопасность хранимых на нем данных. 4. Возможны различные варианты размещения серверов. Например, локальные серверы филиалов подключены к удаленному центральному серверу, расположенному в безопасном месте. Таким образом, на локальных серверах хранятся только итоги одного дня работы компании. Общие же данные хранятся на удаленном сервере, расположенном в безопасном месте.

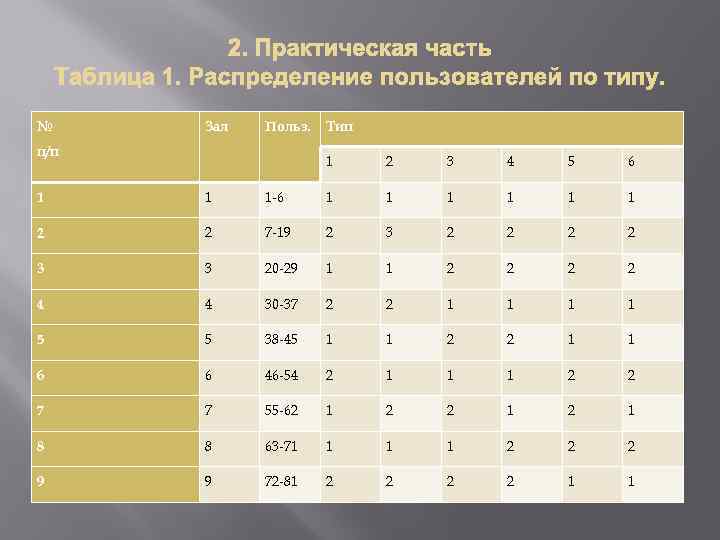

№ Зал Польз. п/п Тип 1 2 3 4 5 6 1 1 1 -6 1 1 1 2 2 7 -19 2 3 2 2 3 3 20 -29 1 1 2 2 4 4 30 -37 2 2 1 1 5 5 38 -45 1 1 2 2 1 1 6 6 46 -54 2 1 1 1 2 2 7 7 55 -62 1 2 1 8 8 63 -71 1 2 2 2 9 9 72 -81 2 2 1 1

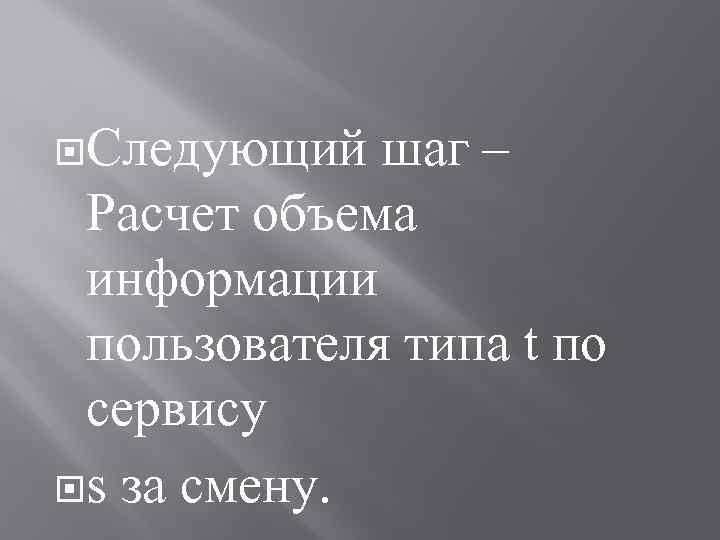

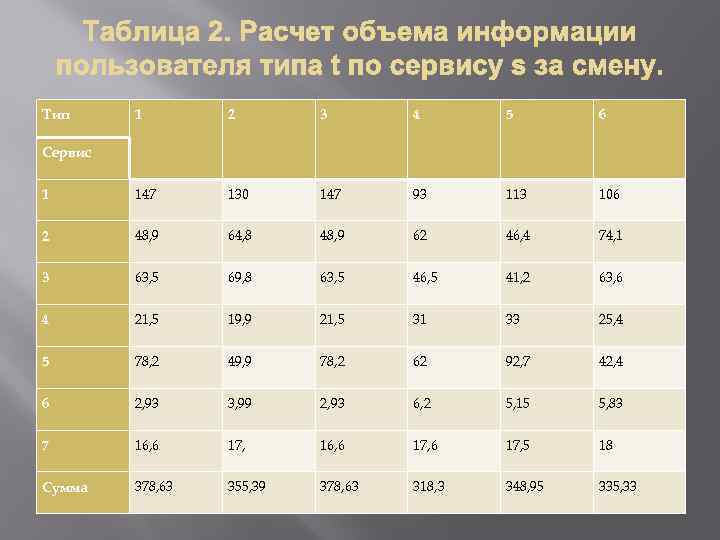

Следующий шаг – Расчет объема информации пользователя типа t по сервису s за смену.
Тип 1 2 3 4 5 6 1 147 130 147 93 113 106 2 48, 9 64, 8 48, 9 62 46, 4 74, 1 3 63, 5 69, 8 63, 5 46, 5 41, 2 63, 6 4 21, 5 19, 9 21, 5 31 33 25, 4 5 78, 2 49, 9 78, 2 62 92, 7 42, 4 6 2, 93 3, 99 2, 93 6, 2 5, 15 5, 83 7 16, 6 17, 5 18 Сумма 378, 63 355, 39 378, 63 318, 3 348, 95 335, 33 Сервис

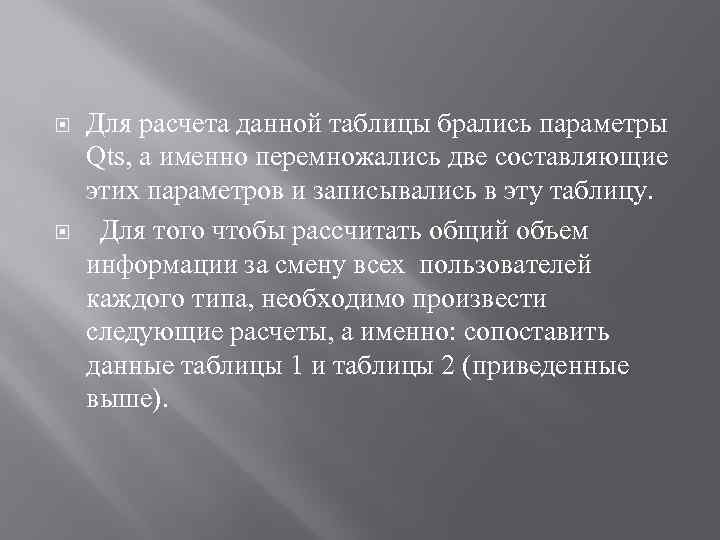

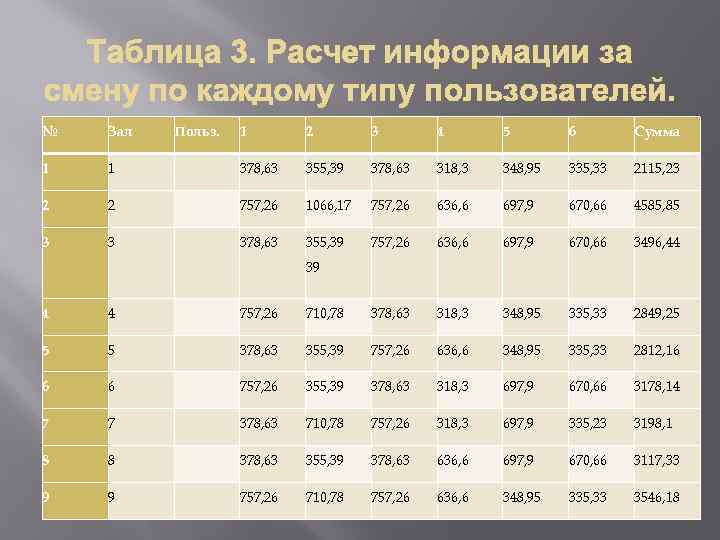

Для расчета данной таблицы брались параметры Qts, а именно перемножались две составляющие этих параметров и записывались в эту таблицу. Для того чтобы рассчитать общий объем информации за смену всех пользователей каждого типа, необходимо произвести следующие расчеты, а именно: сопоставить данные таблицы 1 и таблицы 2 (приведенные выше).
№ Зал Польз. 1 2 3 4 5 6 Сумма 1 1 378, 63 355, 39 378, 63 318, 3 348, 95 335, 33 2115, 23 2 2 757, 26 1066, 17 757, 26 636, 6 697, 9 670, 66 4585, 85 3 3 378, 63 355, 39 757, 26 636, 6 697, 9 670, 66 3496, 44 39 4 4 757, 26 710, 78 378, 63 318, 3 348, 95 335, 33 2849, 25 5 5 378, 63 355, 39 757, 26 636, 6 348, 95 335, 33 2812, 16 6 6 757, 26 355, 39 378, 63 318, 3 697, 9 670, 66 3178, 14 7 7 378, 63 710, 78 757, 26 318, 3 697, 9 335, 23 3198, 1 8 8 378, 63 355, 39 378, 63 636, 6 697, 9 670, 66 3117, 33 9 9 757, 26 710, 78 757, 26 636, 6 348, 95 335, 33 3546, 18

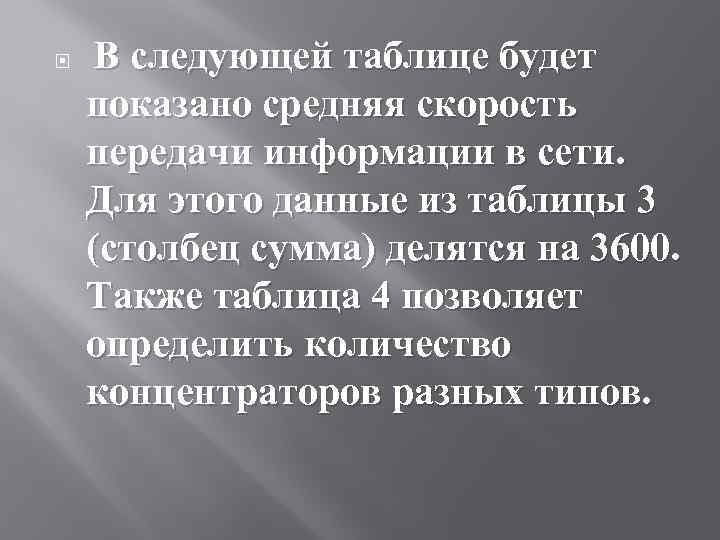

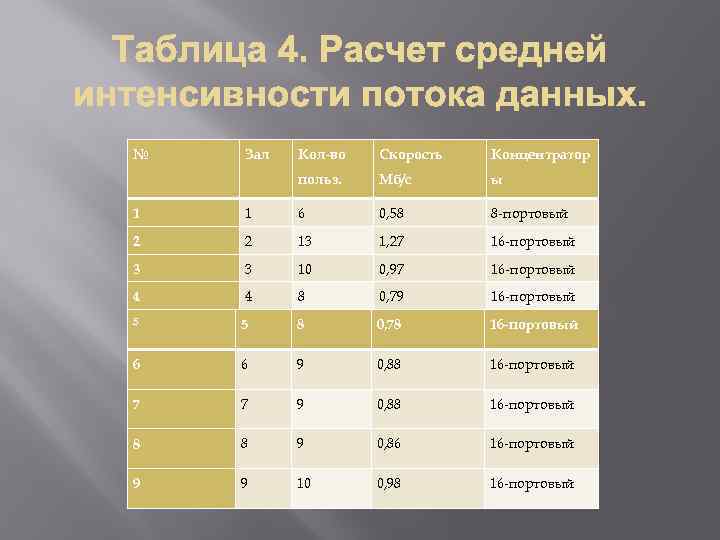

В следующей таблице будет показано средняя скорость передачи информации в сети. Для этого данные из таблицы 3 (столбец сумма) делятся на 3600. Также таблица 4 позволяет определить количество концентраторов разных типов.
№ Зал Кол-во Скорость Концентратор польз. Мб/с ы 1 1 6 0, 58 8 -портовый 2 2 13 1, 27 16 -портовый 3 3 10 0, 97 16 -портовый 4 4 8 0, 79 16 -портовый 5 5 8 0, 78 16 -портовый 6 6 9 0, 88 16 -портовый 7 7 9 0, 88 16 -портовый 8 8 9 0, 86 16 -портовый 9 9 10 0, 98 16 -портовый
Наиболее важными расчетами являются: расчет протяженности кабеля и кабель – канала используемого для прокладки сети в здании.
Зал Кабель в Кабель на кабинет этаже ах 1 46 м 21, 7 м 2 121 м 4, 5 м 3 18, 9 м 5, 3 м 4 72 м 9, 7 м 5 85 м 32, 2 м 6 66, 7 м 36, 2 м 7 207 м 54, 7 м 8 125 м 59, 2 м 9 87, 3 м 52, 7 м Сумма 828, 9 м 276, 2

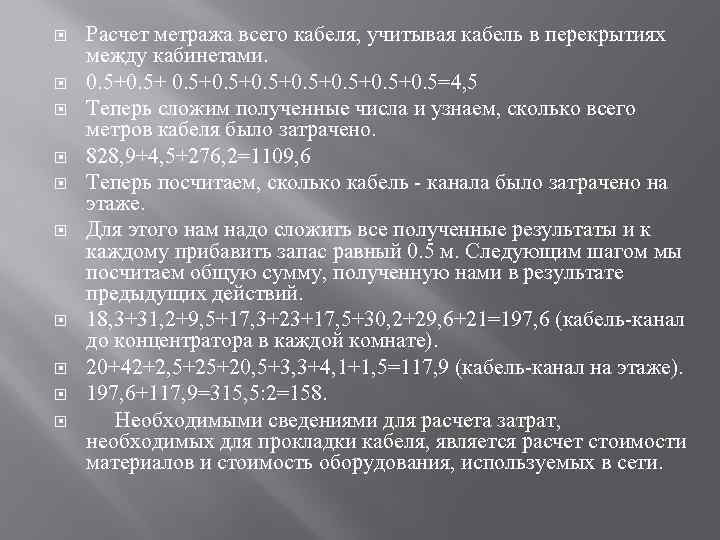

Расчет метража всего кабеля, учитывая кабель в перекрытиях между кабинетами. 0. 5+0. 5=4, 5 Теперь сложим полученные числа и узнаем, сколько всего метров кабеля было затрачено. 828, 9+4, 5+276, 2=1109, 6 Теперь посчитаем, сколько кабель - канала было затрачено на этаже. Для этого нам надо сложить все полученные результаты и к каждому прибавить запас равный 0. 5 м. Следующим шагом мы посчитаем общую сумму, полученную нами в результате предыдущих действий. 18, 3+31, 2+9, 5+17, 3+23+17, 5+30, 2+29, 6+21=197, 6 (кабель-канал до концентратора в каждой комнате). 20+42+2, 5+25+20, 5+3, 3+4, 1+1, 5=117, 9 (кабель-канал на этаже). 197, 6+117, 9=315, 5: 2=158. Необходимыми сведениями для расчета затрат, необходимых для прокладки кабеля, является расчет стоимости материалов и стоимость оборудования, используемых в сети.

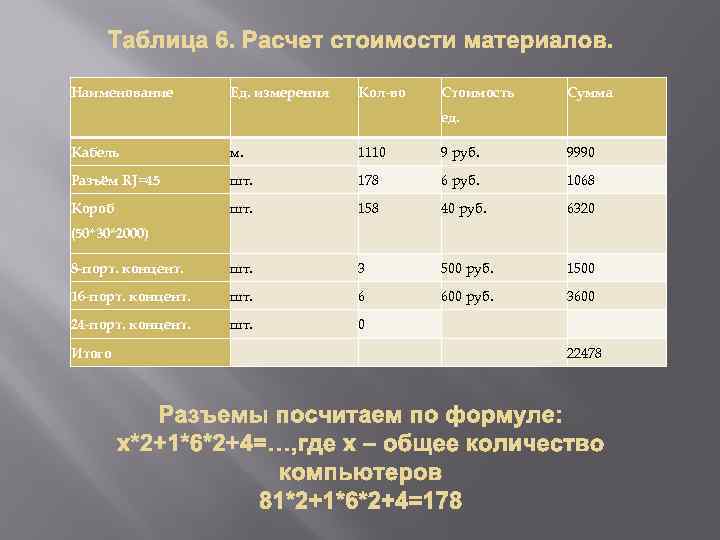

Наименование Ед. измерения Кол-во Стоимость Сумма ед. Кабель м. 1110 9 руб. 9990 Разъём RJ=45 шт. 178 6 руб. 1068 Короб шт. 158 40 руб. 6320 8 -порт. концент. шт. 3 500 руб. 1500 16 -порт. концент. шт. 6 600 руб. 3600 24 -порт. концент. шт. 0 Итого 22478 (50*30*2000)

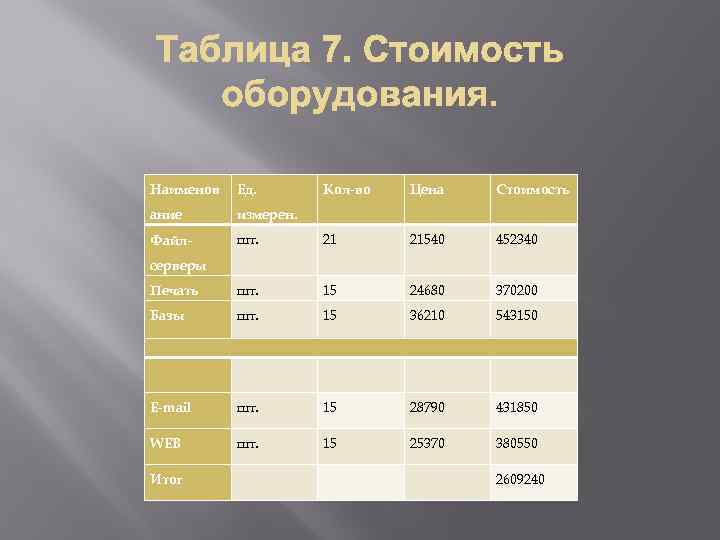

Наименов Ед. Кол-во Цена Стоимость ание измерен. Файл- шт. 21 21540 452340 Печать шт. 15 24680 370200 Базы шт. 15 36210 543150 E-mail шт. 15 28790 431850 WEB шт. 15 25370 380550 Итог 2609240 серверы данных

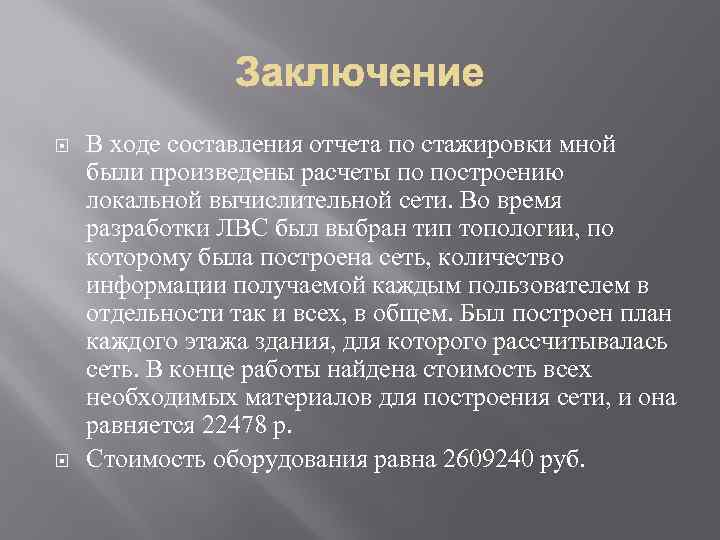

В ходе составления отчета по стажировки мной были произведены расчеты по построению локальной вычислительной сети. Во время разработки ЛВС был выбран тип топологии, по которому была построена сеть, количество информации получаемой каждым пользователем в отдельности так и всех, в общем. Был построен план каждого этажа здания, для которого рассчитывалась сеть. В конце работы найдена стоимость всех необходимых материалов для построения сети, и она равняется 22478 р. Стоимость оборудования равна 2609240 руб.
