Скачать презентацию Цель Продемонстрировать генетическое единство анализаторов звукового сигнала и Скачать презентацию Цель Продемонстрировать генетическое единство анализаторов звукового сигнала и

Слуховая система1.ppt

  • Количество слайдов: 105

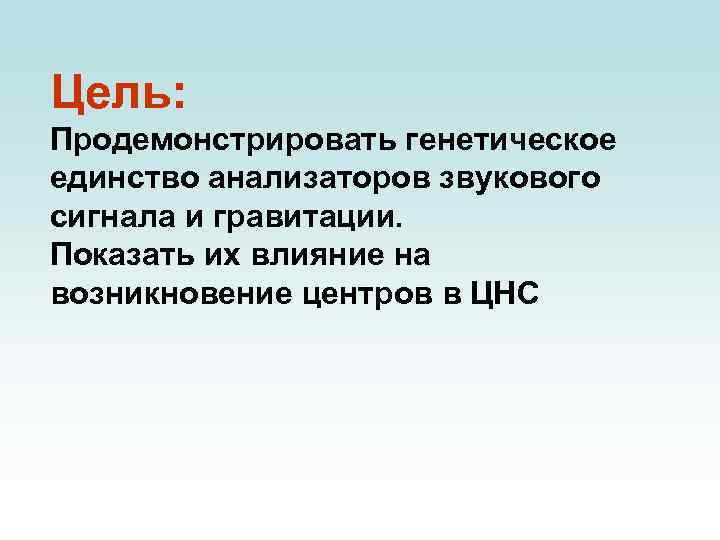

Цель: Продемонстрировать генетическое единство анализаторов звукового сигнала и гравитации. Показать их влияние на возникновение Цель: Продемонстрировать генетическое единство анализаторов звукового сигнала и гравитации. Показать их влияние на возникновение центров в ЦНС

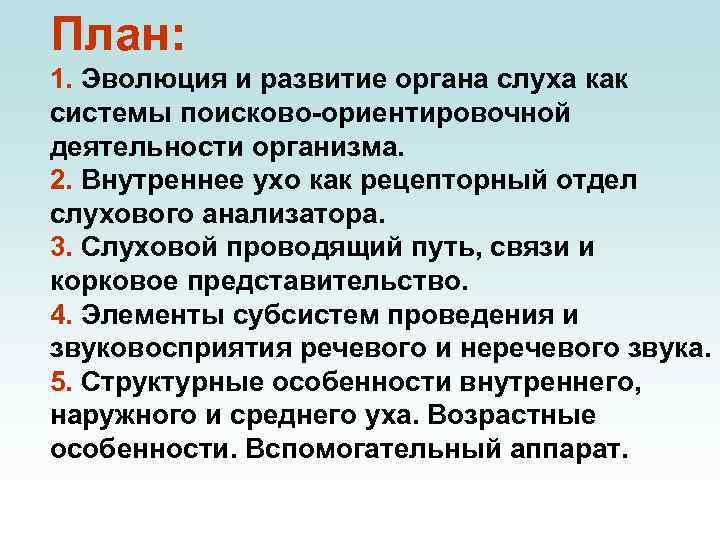

План: 1. Эволюция и развитие органа слуха как системы поисково-ориентировочной деятельности организма. 2. Внутреннее План: 1. Эволюция и развитие органа слуха как системы поисково-ориентировочной деятельности организма. 2. Внутреннее ухо как рецепторный отдел слухового анализатора. 3. Слуховой проводящий путь, связи и корковое представительство. 4. Элементы субсистем проведения и звуковосприятия речевого и неречевого звука. 5. Структурные особенности внутреннего, наружного и среднего уха. Возрастные особенности. Вспомогательный аппарат.

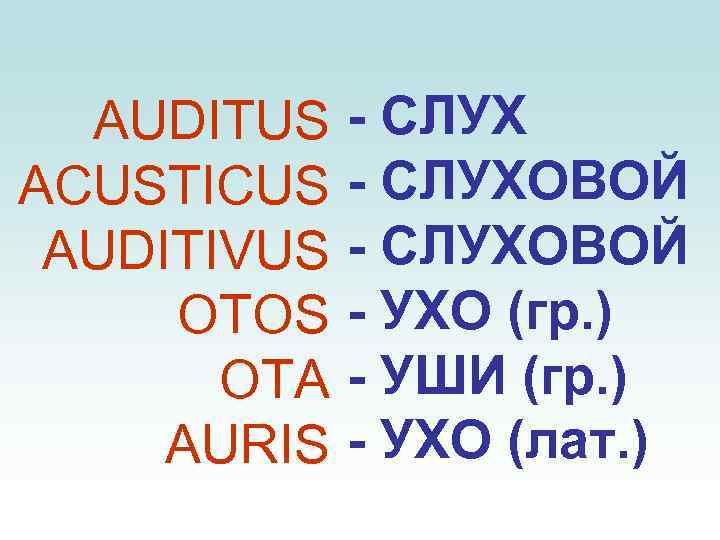

AUDITUS ACUSTICUS AUDITIVUS OTOS OTA AURIS - СЛУХОВОЙ - УХО (гр. ) - УШИ AUDITUS ACUSTICUS AUDITIVUS OTOS OTA AURIS - СЛУХОВОЙ - УХО (гр. ) - УШИ (гр. ) - УХО (лат. )

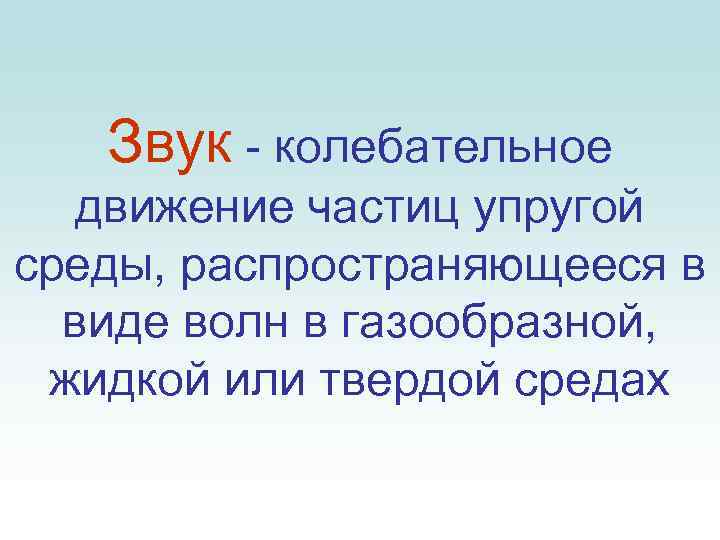

Звук - колебательное движение частиц упругой среды, распространяющееся в виде волн в газообразной, жидкой Звук - колебательное движение частиц упругой среды, распространяющееся в виде волн в газообразной, жидкой или твердой средах

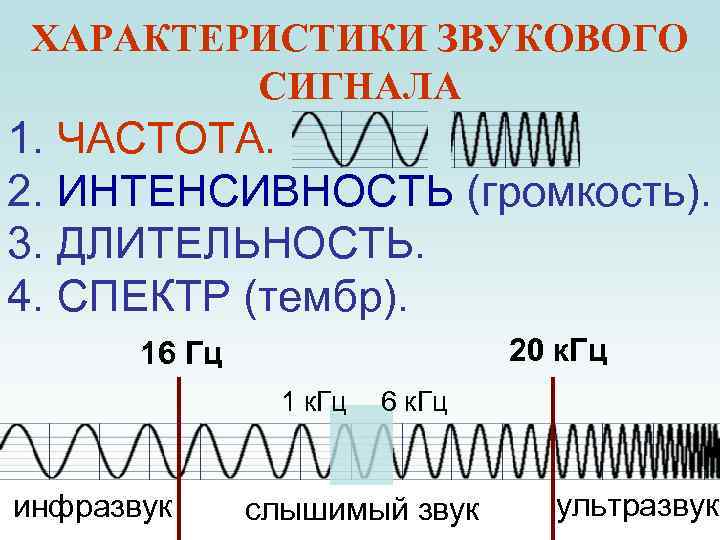

ХАРАКТЕРИСТИКИ ЗВУКОВОГО СИГНАЛА 1. ЧАСТОТА. 2. ИНТЕНСИВНОСТЬ (громкость). 3. ДЛИТЕЛЬНОСТЬ. 4. СПЕКТР (тембр). 20 ХАРАКТЕРИСТИКИ ЗВУКОВОГО СИГНАЛА 1. ЧАСТОТА. 2. ИНТЕНСИВНОСТЬ (громкость). 3. ДЛИТЕЛЬНОСТЬ. 4. СПЕКТР (тембр). 20 к. Гц 16 Гц 1 к. Гц инфразвук 6 к. Гц слышимый звук ультразвук

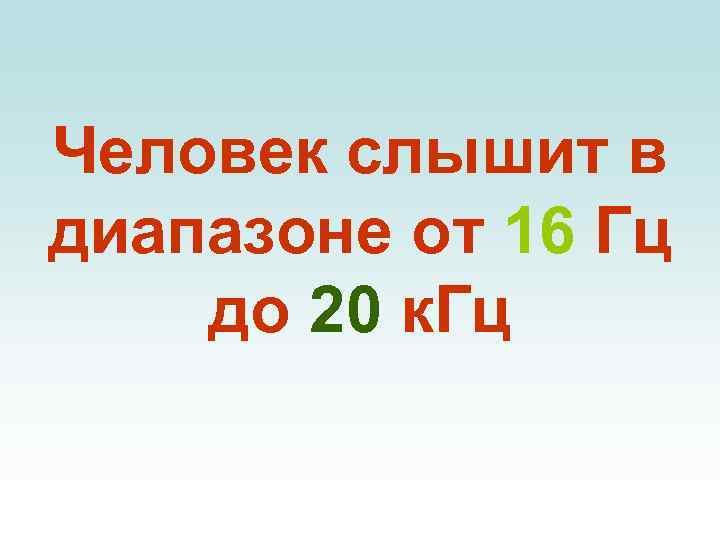

Человек слышит в диапазоне от 16 Гц до 20 к. Гц Человек слышит в диапазоне от 16 Гц до 20 к. Гц

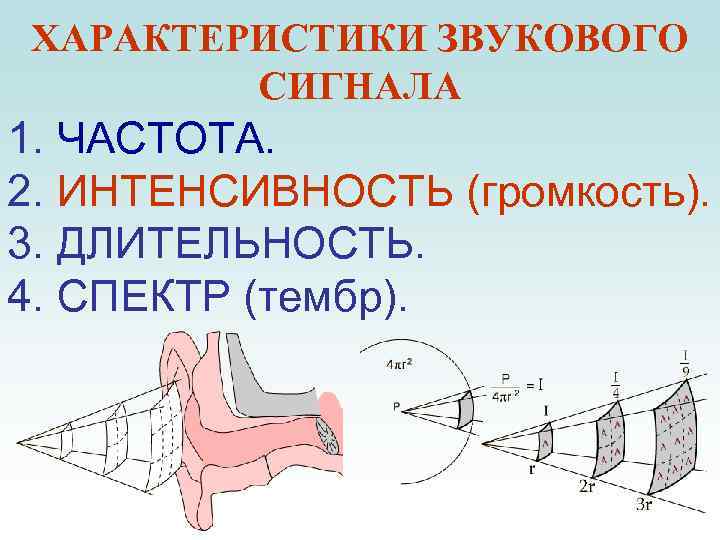

ХАРАКТЕРИСТИКИ ЗВУКОВОГО СИГНАЛА 1. ЧАСТОТА. 2. ИНТЕНСИВНОСТЬ (громкость). 3. ДЛИТЕЛЬНОСТЬ. 4. СПЕКТР (тембр). ХАРАКТЕРИСТИКИ ЗВУКОВОГО СИГНАЛА 1. ЧАСТОТА. 2. ИНТЕНСИВНОСТЬ (громкость). 3. ДЛИТЕЛЬНОСТЬ. 4. СПЕКТР (тембр).

ХАРАКТЕРИСТИКИ ЗВУКОВОГО СИГНАЛА 1. ЧАСТОТА. 2. ИНТЕНСИВНОСТЬ (громкость). 3. ДЛИТЕЛЬНОСТЬ. 4. СПЕКТР (тембр). 20 ХАРАКТЕРИСТИКИ ЗВУКОВОГО СИГНАЛА 1. ЧАСТОТА. 2. ИНТЕНСИВНОСТЬ (громкость). 3. ДЛИТЕЛЬНОСТЬ. 4. СПЕКТР (тембр). 20 к. Гц 16 Гц 1 к. Гц инфразвук 6 к. Гц слышимый звук ультразвук

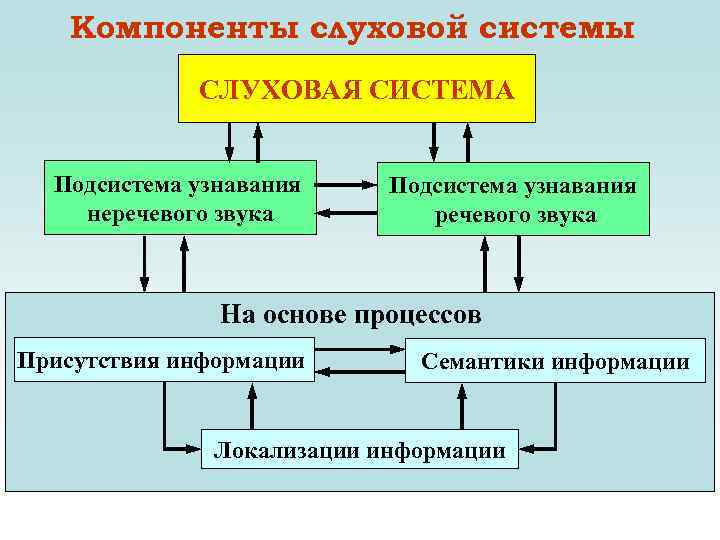

Компоненты слуховой системы СЛУХОВАЯ СИСТЕМА Подсистема узнавания неречевого звука Подсистема узнавания речевого звука На Компоненты слуховой системы СЛУХОВАЯ СИСТЕМА Подсистема узнавания неречевого звука Подсистема узнавания речевого звука На основе процессов Присутствия информации Семантики информации Локализации информации

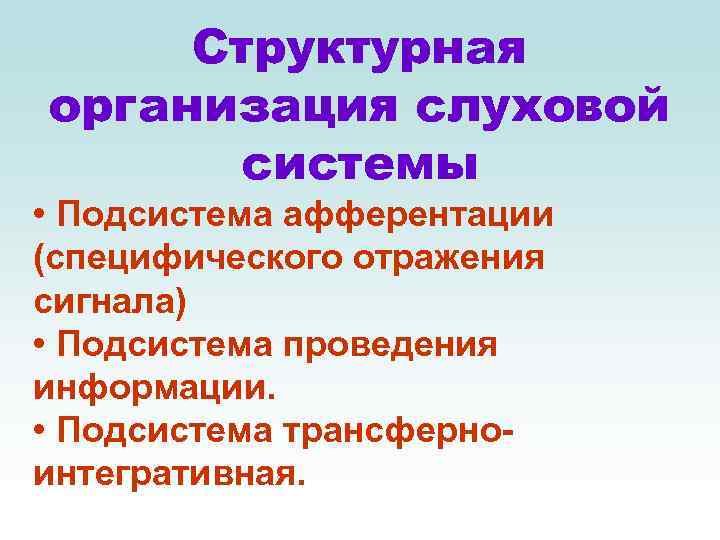

Структурная организация слуховой системы • Подсистема афферентации (специфического отражения сигнала) • Подсистема проведения информации. Структурная организация слуховой системы • Подсистема афферентации (специфического отражения сигнала) • Подсистема проведения информации. • Подсистема трансферноинтегративная.

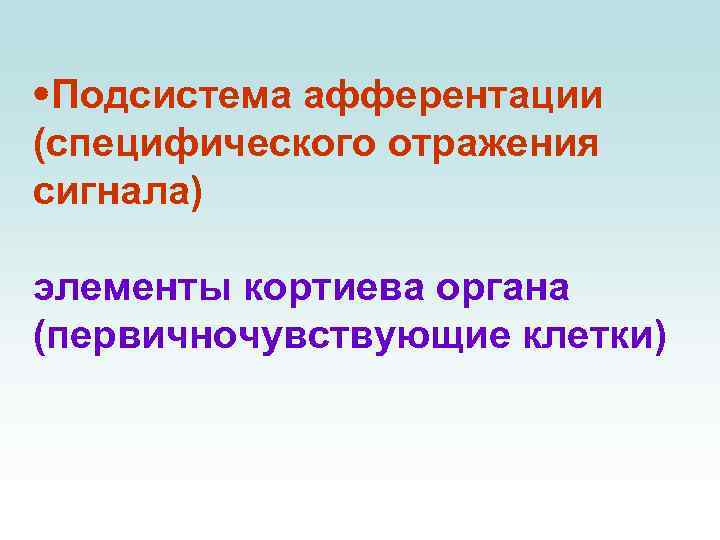

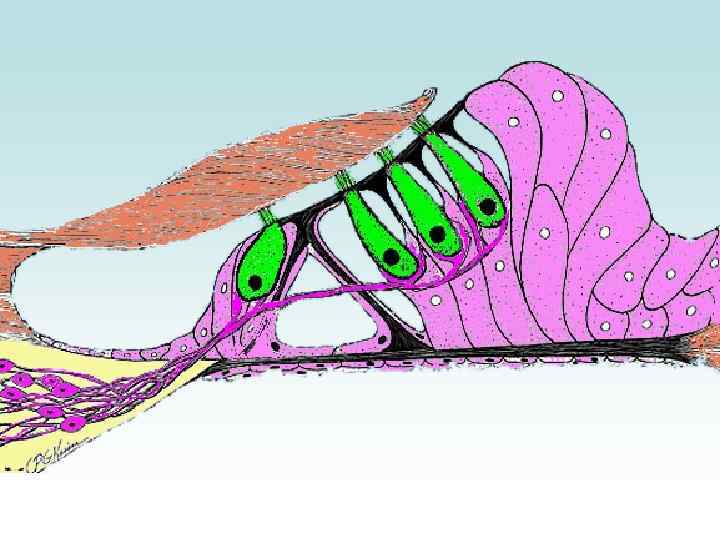

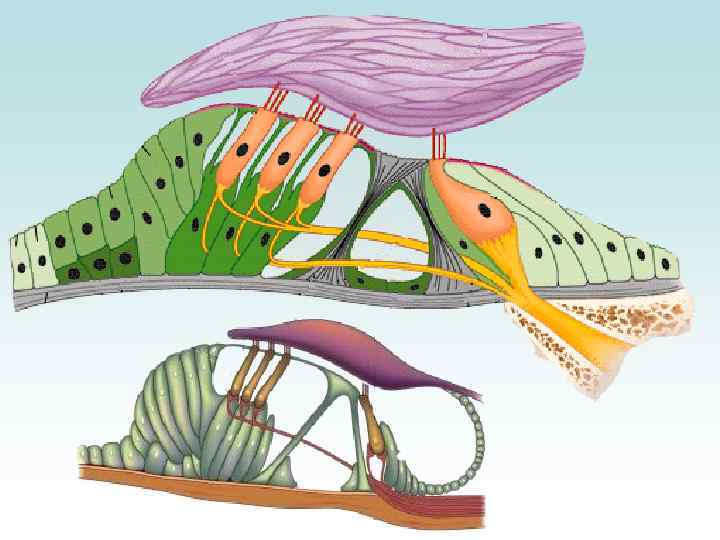

Подсистема афферентации (специфического отражения сигнала) элементы кортиева органа (первичночувствующие клетки) Подсистема афферентации (специфического отражения сигнала) элементы кортиева органа (первичночувствующие клетки)

Итальянский ученый А. CORTI (1851) описал прибор, в котором заканчиваются волокна слухового нерва Итальянский ученый А. CORTI (1851) описал прибор, в котором заканчиваются волокна слухового нерва

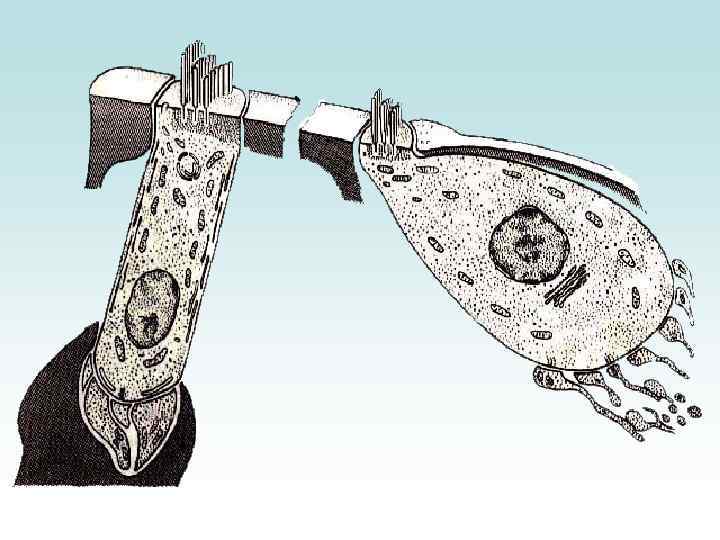

Особенности организации системы восприятия звука Рецепторный аппарат представлен двумя типами клеток: внутренними волосковыми (ВВК) Особенности организации системы восприятия звука Рецепторный аппарат представлен двумя типами клеток: внутренними волосковыми (ВВК) и наружными волосковыми (НВК); рецепторное поле имеет выраженный продольный (от основания к вершине улитки) и радиальный градиент (от ВВК к НВК)

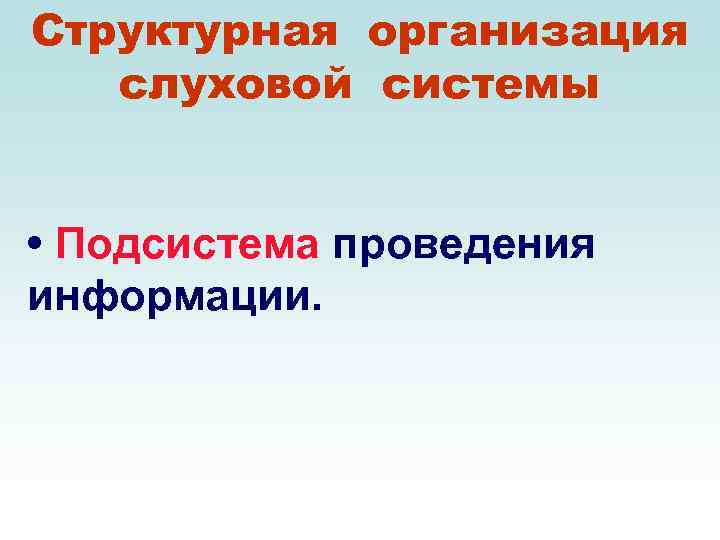

Структурная организация слуховой системы • Подсистема проведения информации. Структурная организация слуховой системы • Подсистема проведения информации.

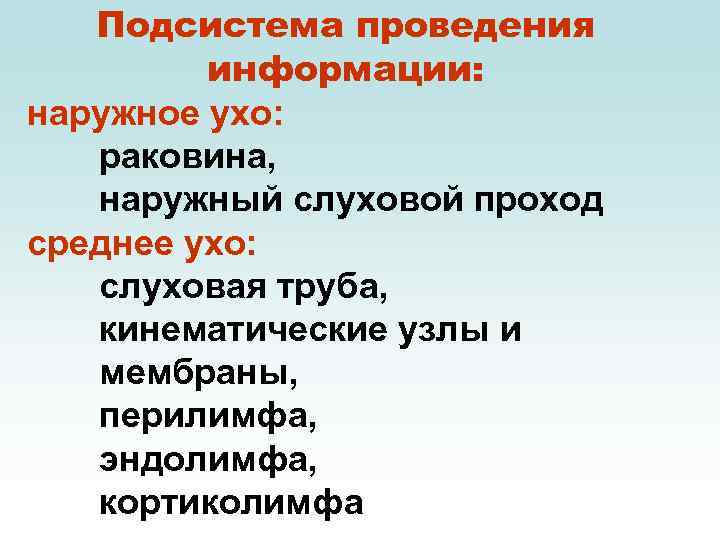

Подсистема проведения информации: наружное ухо: раковина, наружный слуховой проход среднее ухо: слуховая труба, кинематические Подсистема проведения информации: наружное ухо: раковина, наружный слуховой проход среднее ухо: слуховая труба, кинематические узлы и мембраны, перилимфа, эндолимфа, кортиколимфа

Ушная раковина формируется как элемент системы локализации источника звука в пространстве Ушная раковина формируется как элемент системы локализации источника звука в пространстве

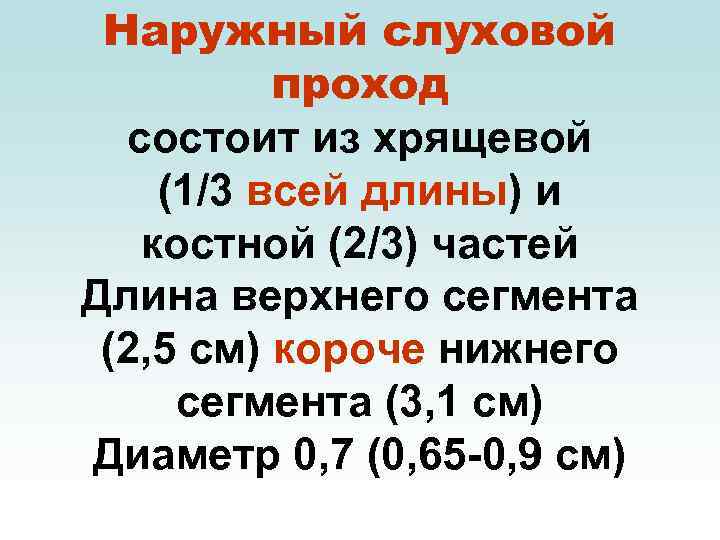

Наружный слуховой проход состоит из хрящевой (1/3 всей длины) и костной (2/3) частей Длина Наружный слуховой проход состоит из хрящевой (1/3 всей длины) и костной (2/3) частей Длина верхнего сегмента (2, 5 см) короче нижнего сегмента (3, 1 см) Диаметр 0, 7 (0, 65 -0, 9 см)

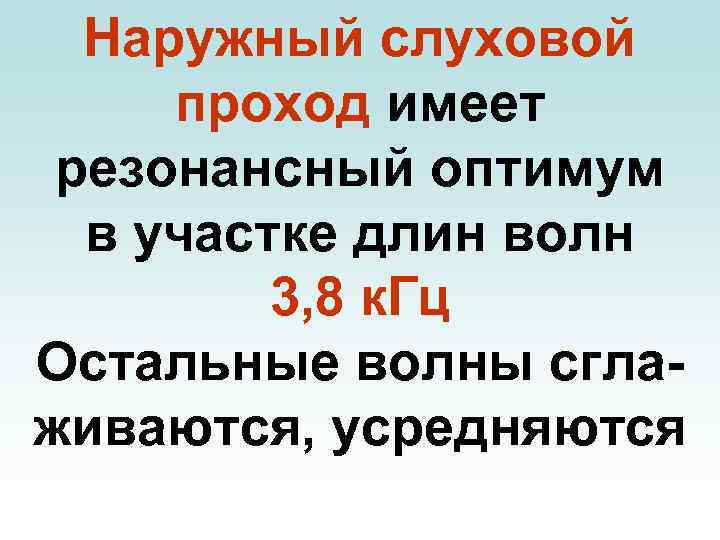

Наружный слуховой проход имеет резонансный оптимум в участке длин волн 3, 8 к. Гц Наружный слуховой проход имеет резонансный оптимум в участке длин волн 3, 8 к. Гц Остальные волны сглаживаются, усредняются

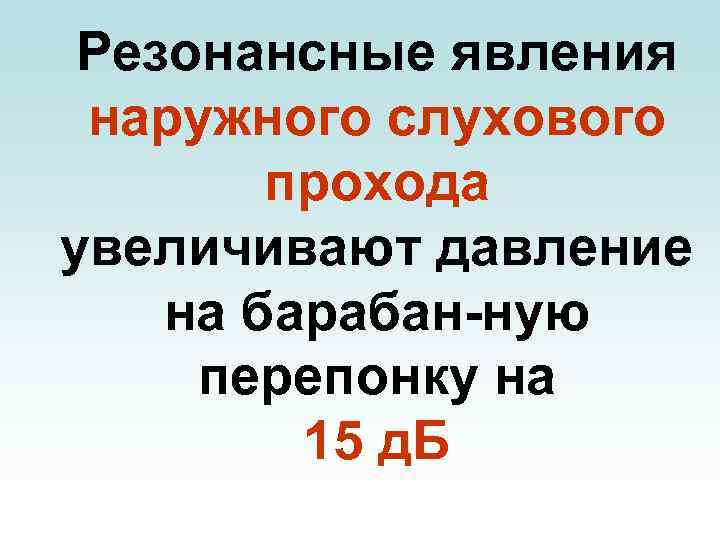

Резонансные явления наружного слухового прохода увеличивают давление на барабан-ную перепонку на 15 д. Б Резонансные явления наружного слухового прохода увеличивают давление на барабан-ную перепонку на 15 д. Б

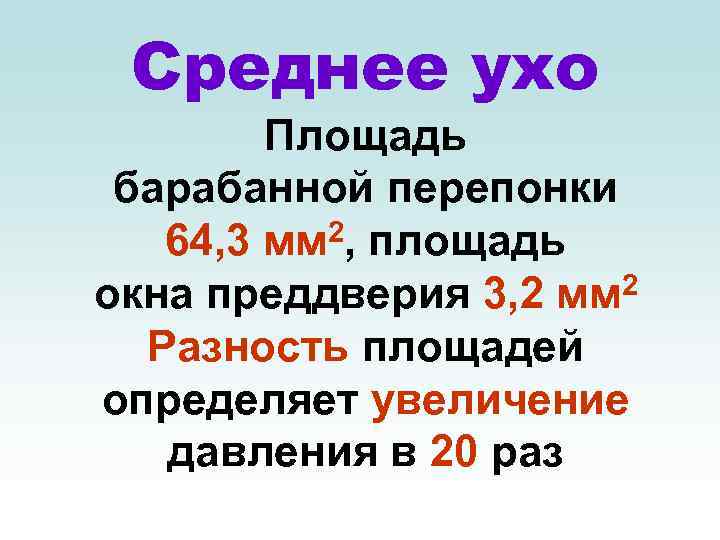

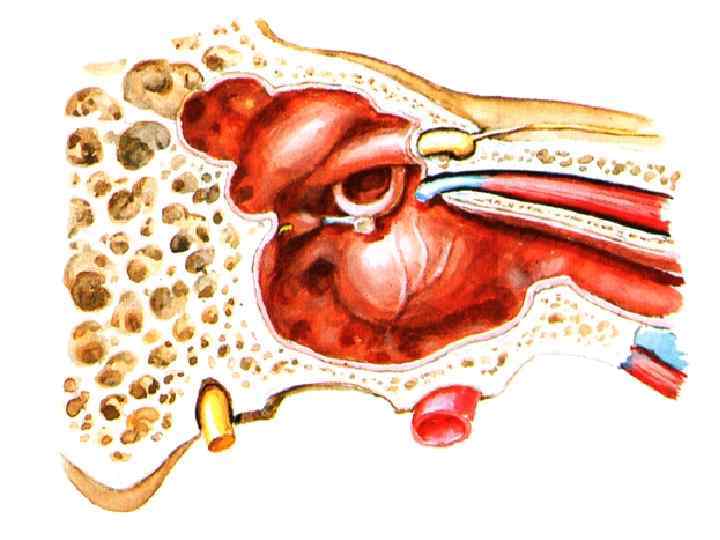

Среднее ухо Площадь барабанной перепонки 64, 3 мм 2, площадь окна преддверия 3, 2 Среднее ухо Площадь барабанной перепонки 64, 3 мм 2, площадь окна преддверия 3, 2 мм 2 Разность площадей определяет увеличение давления в 20 раз

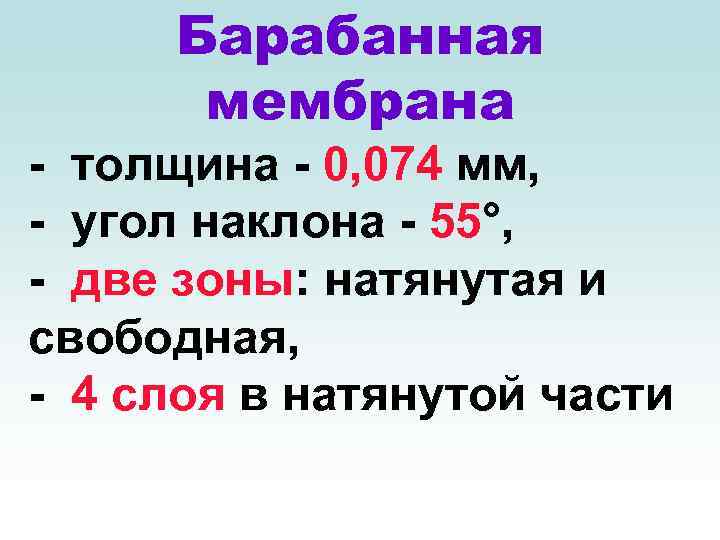

Барабанная мембрана - толщина - 0, 074 мм, - угол наклона - 55°, - Барабанная мембрана - толщина - 0, 074 мм, - угол наклона - 55°, - две зоны: натянутая и свободная, - 4 слоя в натянутой части

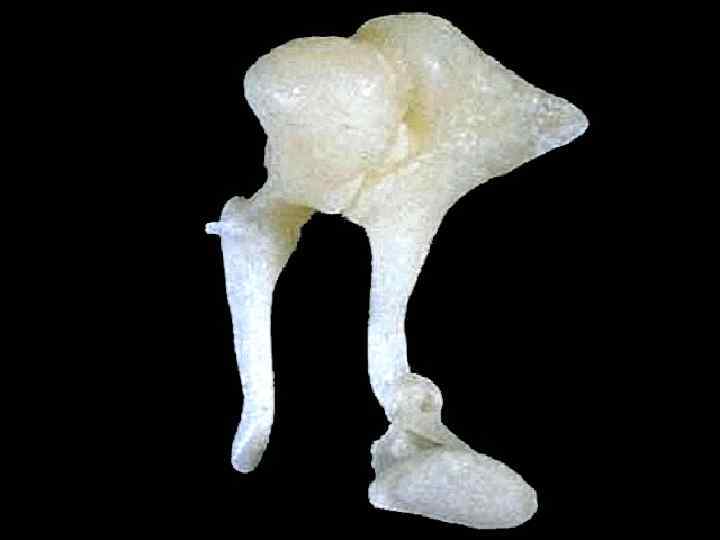

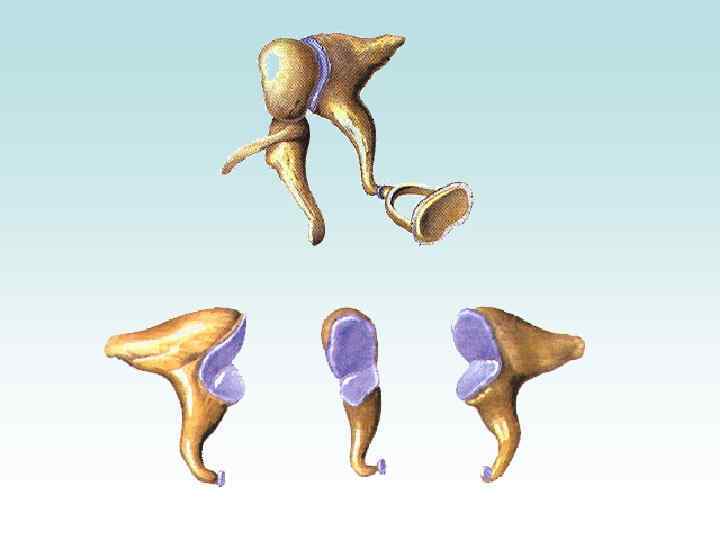

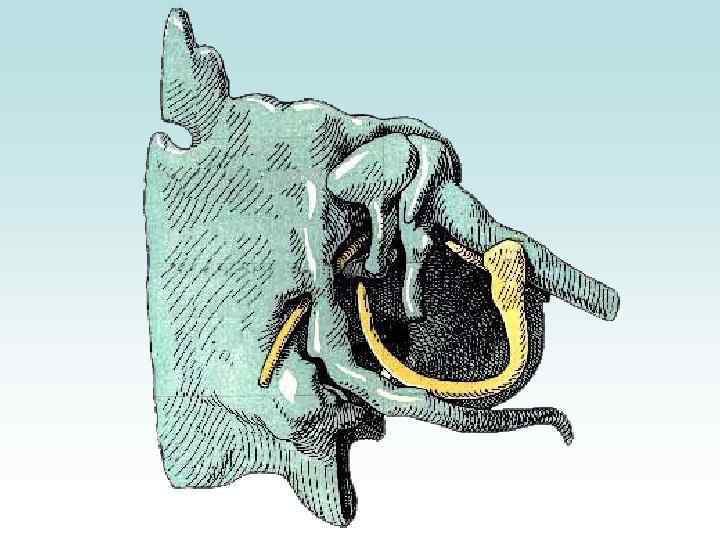

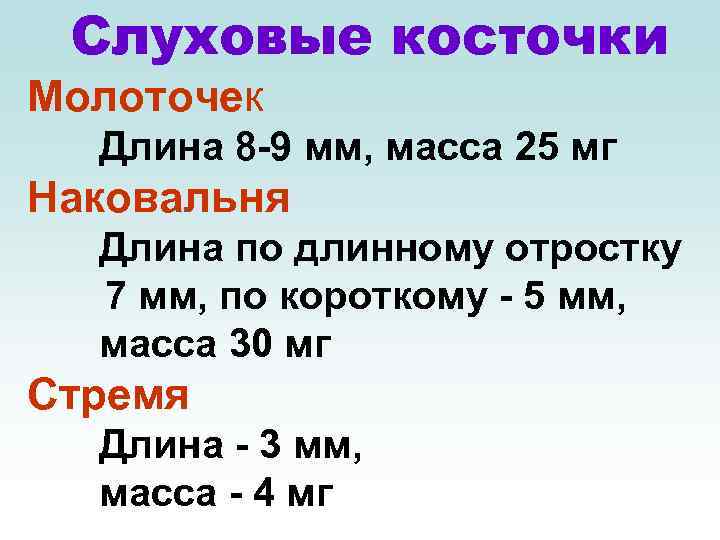

Слуховые косточки Молоточек Длина 8 -9 мм, масса 25 мг Наковальня Длина по длинному Слуховые косточки Молоточек Длина 8 -9 мм, масса 25 мг Наковальня Длина по длинному отростку 7 мм, по короткому - 5 мм, масса 30 мг Стремя Длина - 3 мм, масса - 4 мг

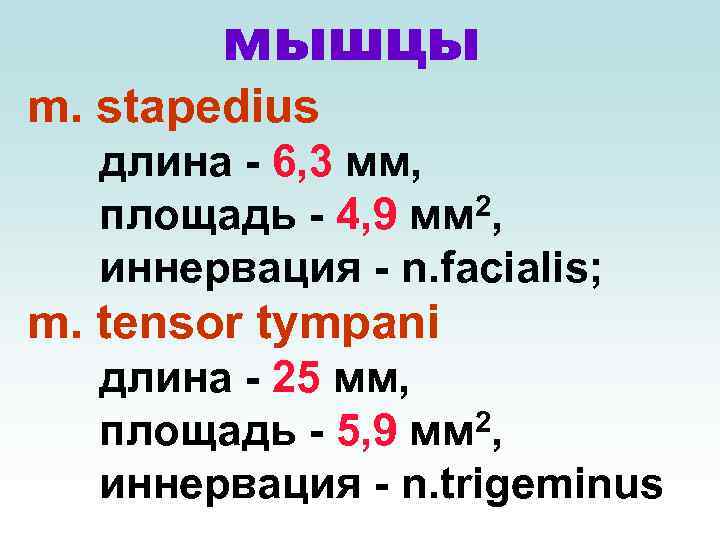

мышцы m. stapedius длина - 6, 3 мм, 2, площадь - 4, 9 мм мышцы m. stapedius длина - 6, 3 мм, 2, площадь - 4, 9 мм иннервация - n. facialis; m. tensor tympani длина - 25 мм, 2, площадь - 5, 9 мм иннервация - n. trigeminus

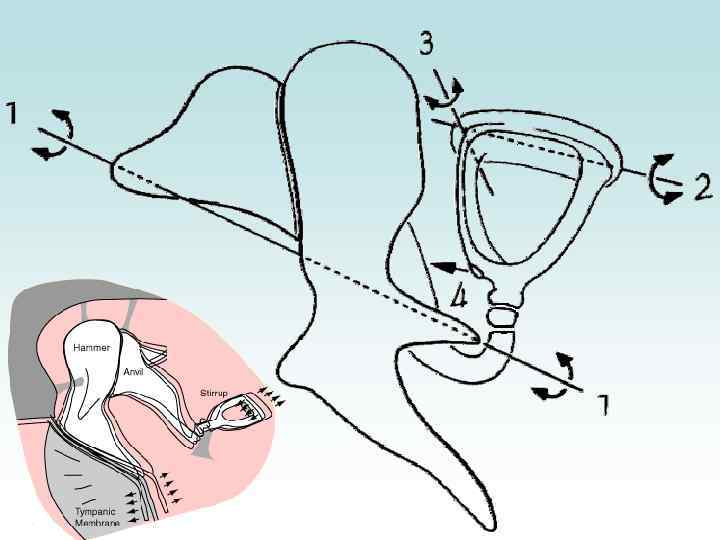

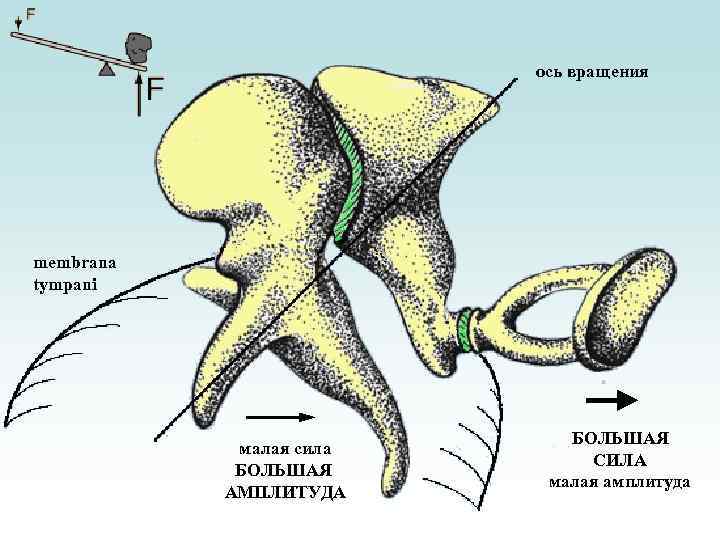

ось вращения membrana tympani малая сила БОЛЬШАЯ АМПЛИТУДА БОЛЬШАЯ СИЛА малая амплитуда ось вращения membrana tympani малая сила БОЛЬШАЯ АМПЛИТУДА БОЛЬШАЯ СИЛА малая амплитуда

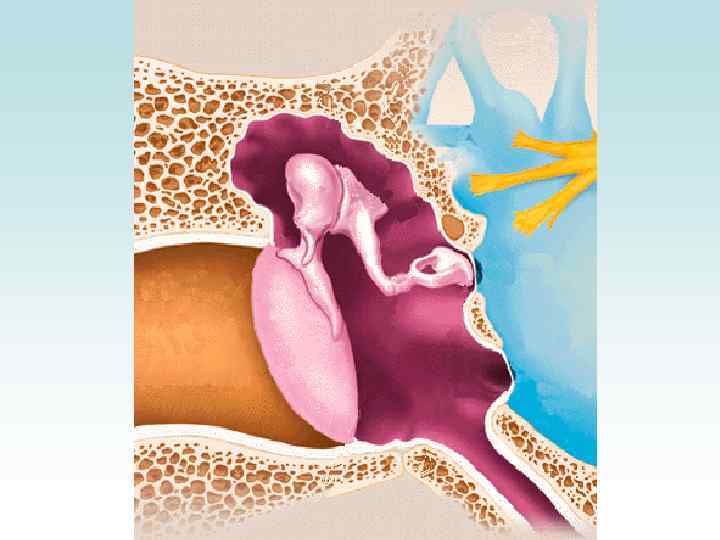

Схема аппарата звукопроведения meatus acusticus externus ossicula auditus membrana tympanica secundaria (foramen rotundum) malleus, Схема аппарата звукопроведения meatus acusticus externus ossicula auditus membrana tympanica secundaria (foramen rotundum) malleus, incus, stapes fenestra vestibuli helicoterma scala tympani scala vestibuli

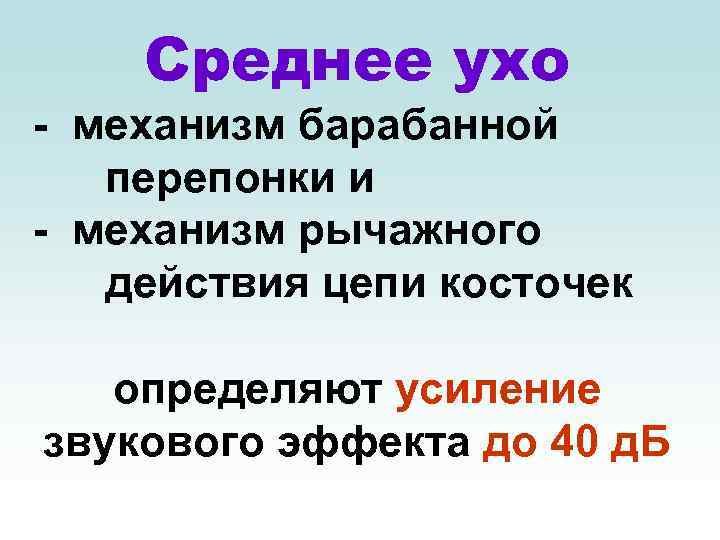

Среднее ухо - механизм барабанной перепонки и - механизм рычажного действия цепи косточек определяют Среднее ухо - механизм барабанной перепонки и - механизм рычажного действия цепи косточек определяют усиление звукового эффекта до 40 д. Б

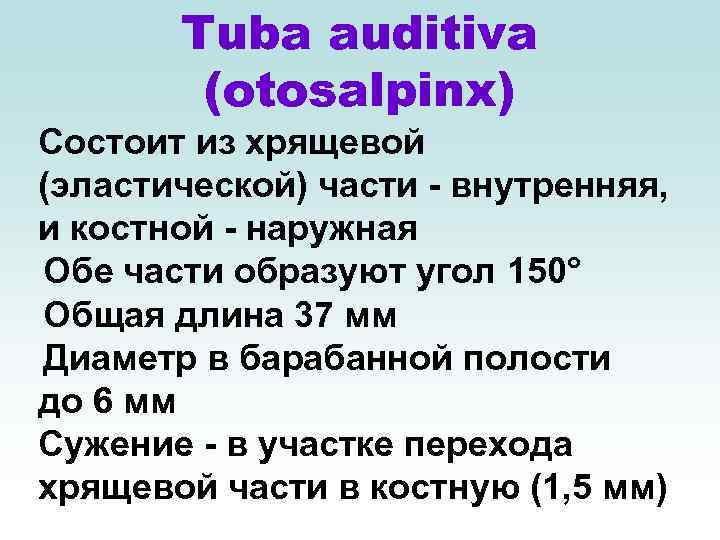

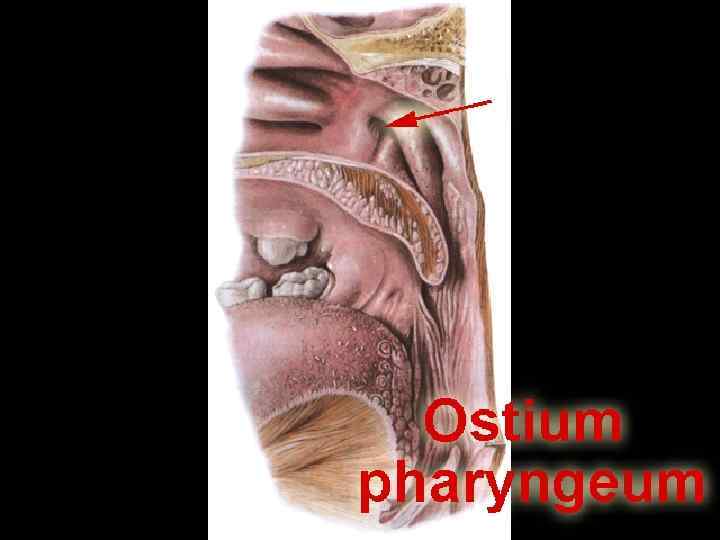

Tuba auditiva (otosalpinx) Состоит из хрящевой (эластической) части - внутренняя, и костной - наружная Tuba auditiva (otosalpinx) Состоит из хрящевой (эластической) части - внутренняя, и костной - наружная Обе части образуют угол 150° Общая длина 37 мм Диаметр в барабанной полости до 6 мм Сужение - в участке перехода хрящевой части в костную (1, 5 мм)

Кровоснабжение и иннервация слизистой барабанной полости • A – a. tympanica anrerior (a. maxillaris) Кровоснабжение и иннервация слизистой барабанной полости • A – a. tympanica anrerior (a. maxillaris) • B – rami caroticotympanici (aa. plexus carotis internus) • a. tympanica superioir (a. meningea media). • a. tympanica posterior (a. stylomastoidea) • a. tympanica inferior (a. pharyngea ascendens) • C – n. tympanicus (ganglion inferior IX), • D – n. facialis (VII) (n. stapedius, chorda tympani) • r. auricularis (X) • E – a. carotis interna (nn. caroticotympanici )

Эволюция улитки имеет протяженность примерно 250 млн. лет Эволюция улитки имеет протяженность примерно 250 млн. лет

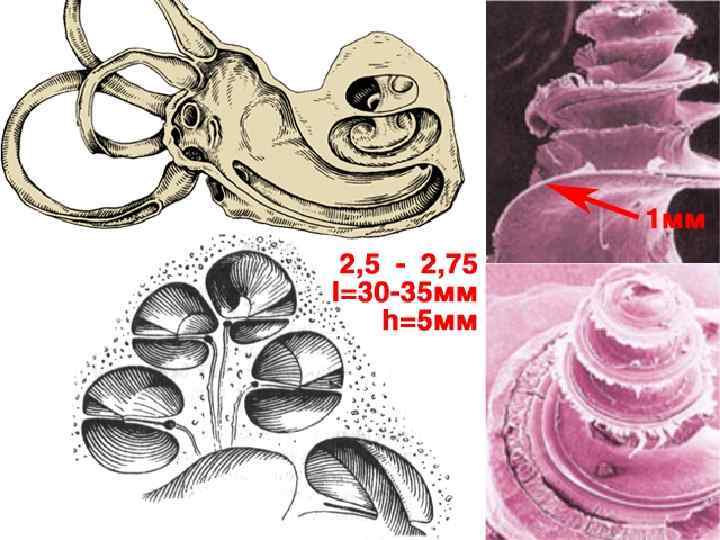

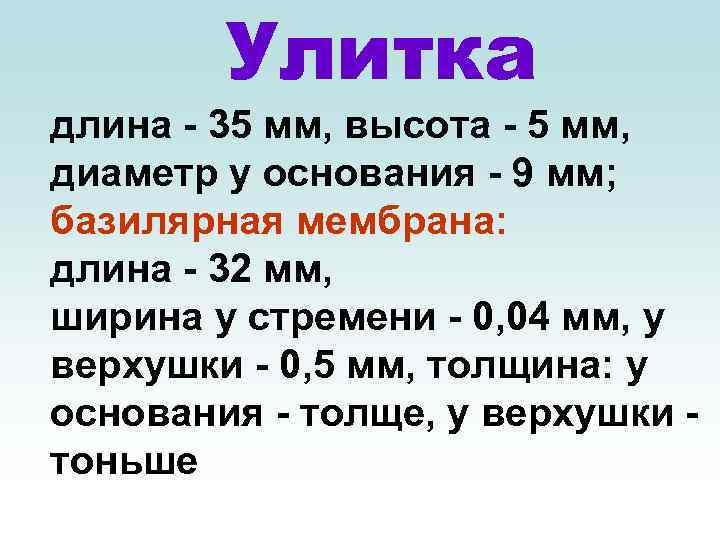

Улитка длина - 35 мм, высота - 5 мм, диаметр у основания - 9 Улитка длина - 35 мм, высота - 5 мм, диаметр у основания - 9 мм; базилярная мембрана: длина - 32 мм, ширина у стремени - 0, 04 мм, у верхушки - 0, 5 мм, толщина: у основания - толще, у верхушки - тоньше

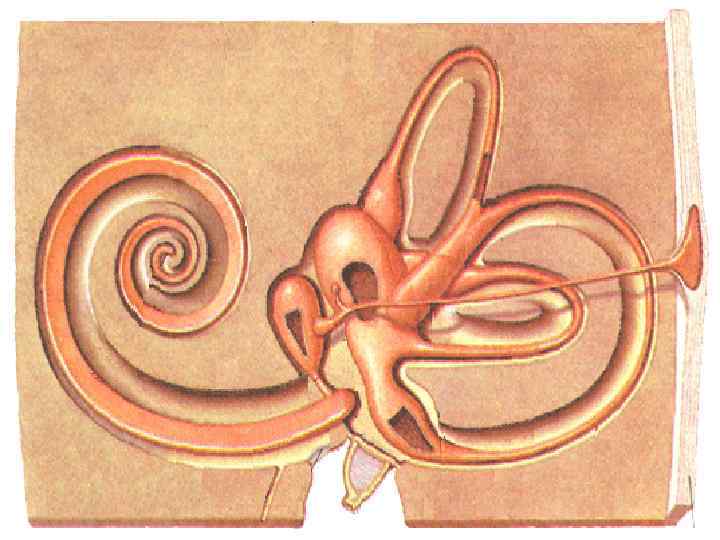

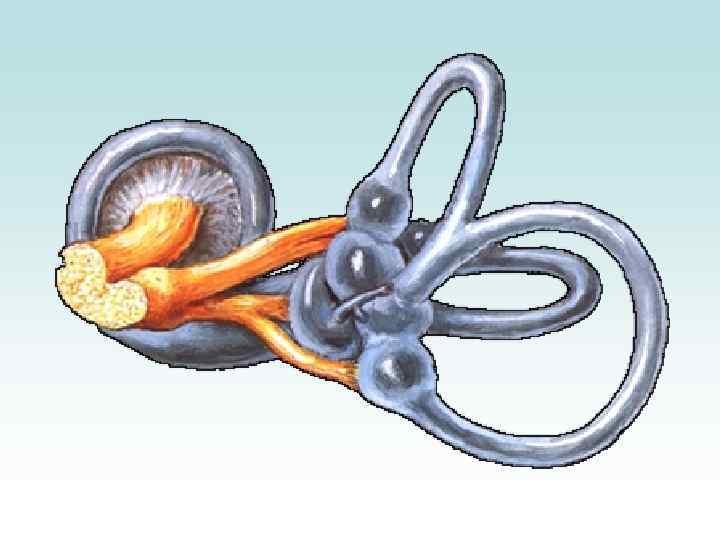

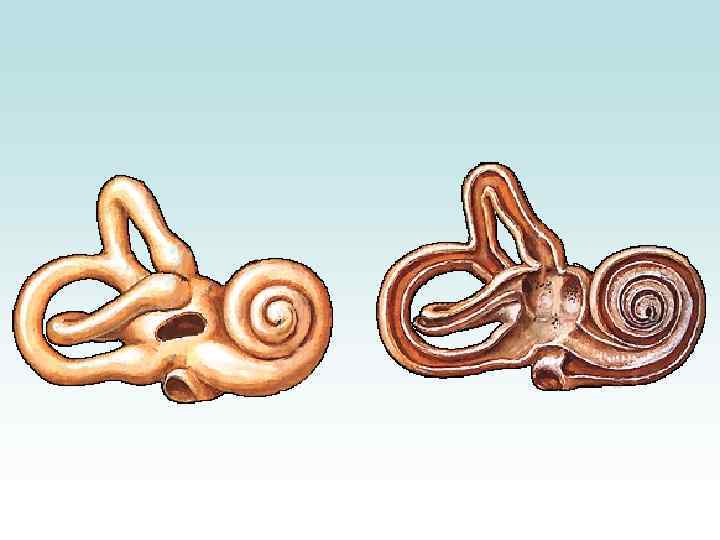

перепончатый лабиринт костный лабиринт перепончатый лабиринт костный лабиринт

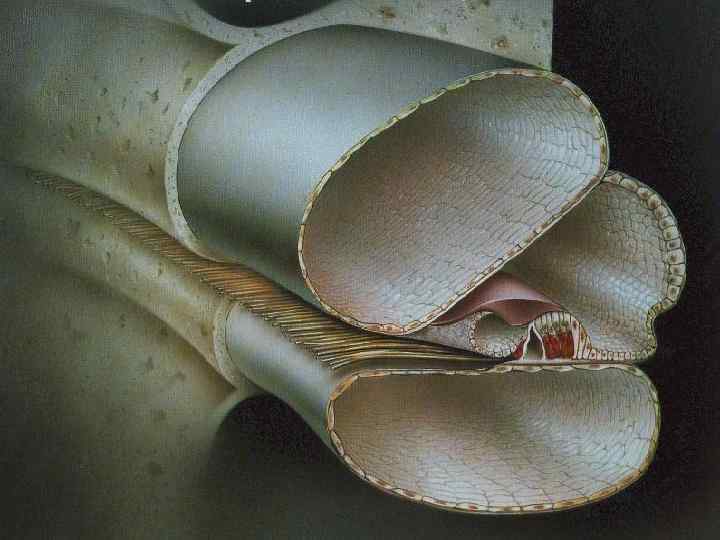

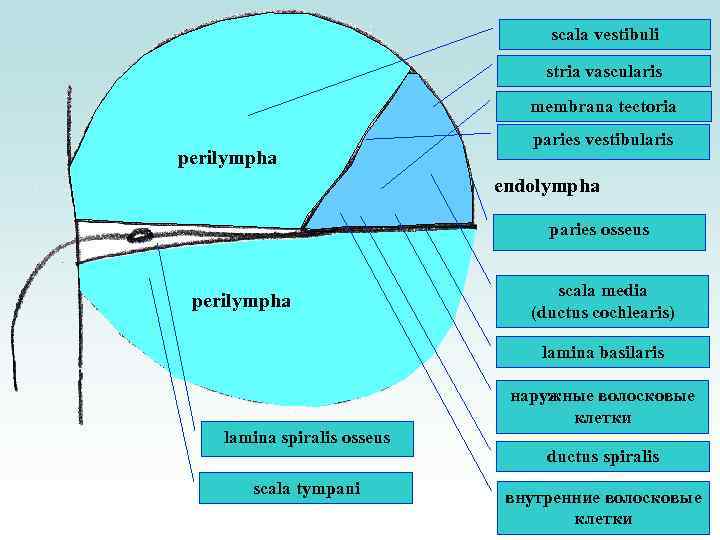

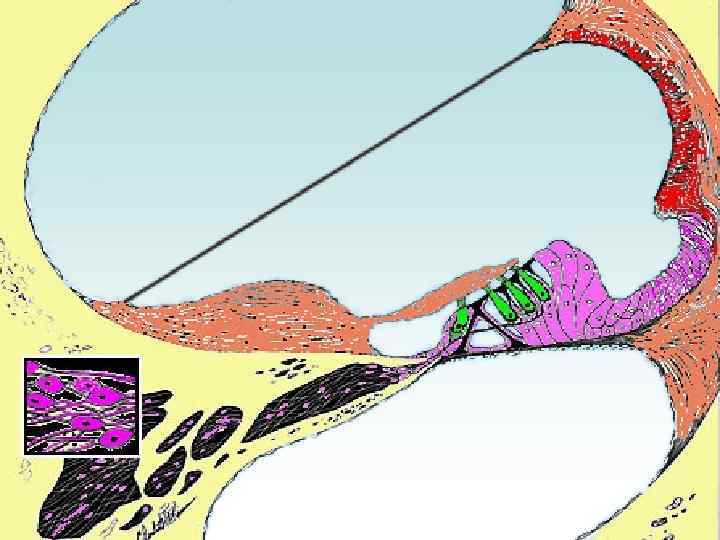

scala vestibuli stria vascularis membrana tectoria perilympha paries vestibularis endolympha paries osseus perilympha scala scala vestibuli stria vascularis membrana tectoria perilympha paries vestibularis endolympha paries osseus perilympha scala media (ductus cochlearis) lamina basilaris lamina spiralis osseus scala tympani наружные волосковые клетки ductus spiralis внутренние волосковые клетки

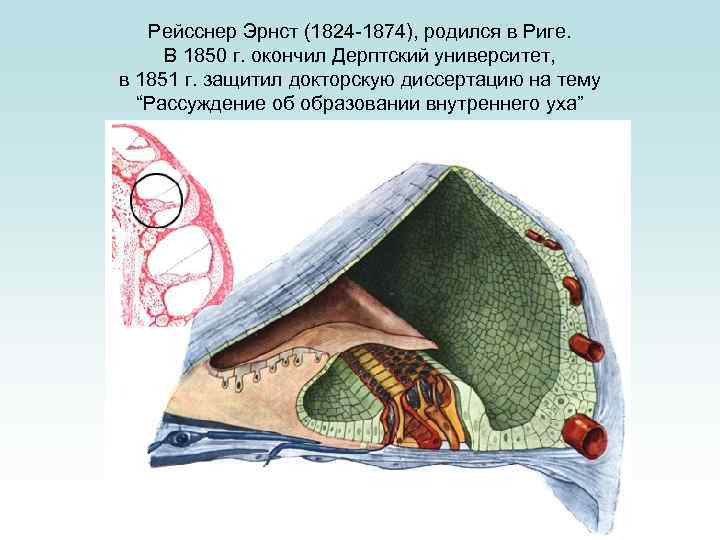

Рейсснер Эрнст (1824 -1874), родился в Риге. В 1850 г. окончил Дерптский университет, в Рейсснер Эрнст (1824 -1874), родился в Риге. В 1850 г. окончил Дерптский университет, в 1851 г. защитил докторскую диссертацию на тему “Рассуждение об образовании внутреннего уха”

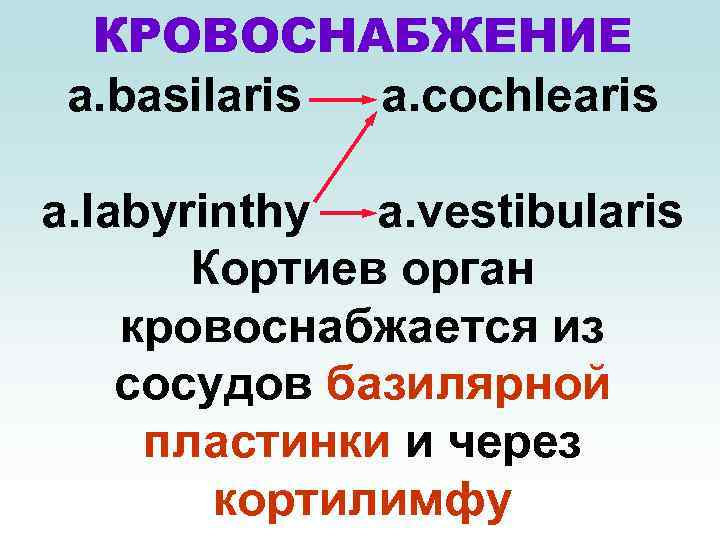

КРОВОСНАБЖЕНИЕ a. basilaris a. cochlearis a. labyrinthy a. vestibularis Кортиев орган кровоснабжается из сосудов КРОВОСНАБЖЕНИЕ a. basilaris a. cochlearis a. labyrinthy a. vestibularis Кортиев орган кровоснабжается из сосудов базилярной пластинки и через кортилимфу

Секреция перилимфы Однослойный плоский эпителий, переходящий в кубический и цилиндрический, лежащий на базальной мембране, Секреция перилимфы Однослойный плоский эпителий, переходящий в кубический и цилиндрический, лежащий на базальной мембране, под которой находятся пигментосодержащие гранулы меланоцитов и капилляры. К секреторным областям вестибулярной части перепончатого лабиринта в маточке и полукружных каналах относятся области темных клеток, в ампулах - полулунные пластинки и области эпителия. В мешочке секреторную роль играют клетки задневерхней части его стенки, содержащие меланиновые гранулы.

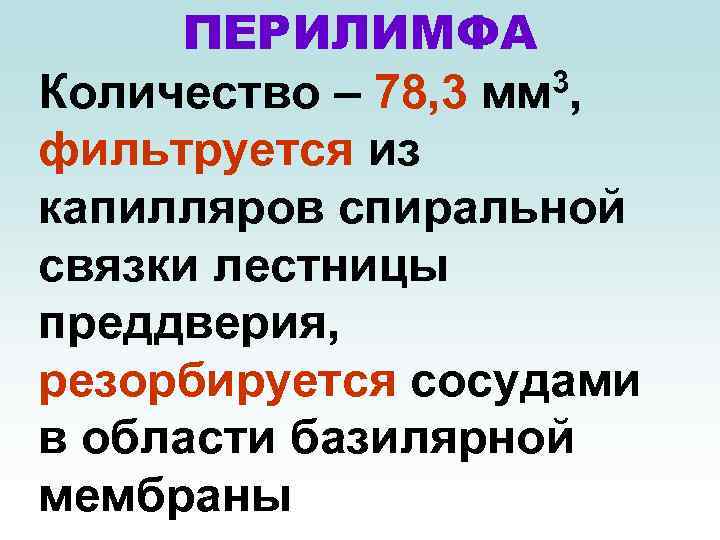

ПЕРИЛИМФА Количество – 78, 3 мм 3, фильтруется из капилляров спиральной связки лестницы преддверия, ПЕРИЛИМФА Количество – 78, 3 мм 3, фильтруется из капилляров спиральной связки лестницы преддверия, резорбируется сосудами в области базилярной мембраны

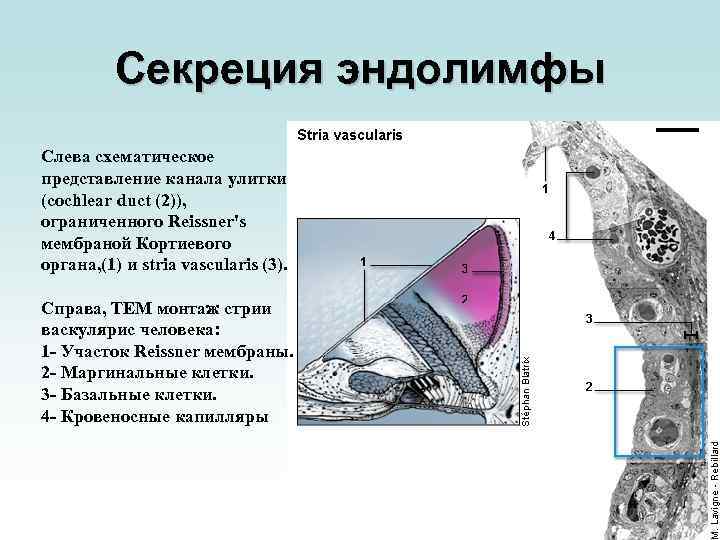

Секреция эндолимфы Слева схематическое представление канала улитки (cochlear duct (2)), ограниченного Reissner's мембраной Кортиевого Секреция эндолимфы Слева схематическое представление канала улитки (cochlear duct (2)), ограниченного Reissner's мембраной Кортиевого органа, (1) и stria vascularis (3). Справа, TEM монтаж стрии васкулярис человека: 1 - Участок Reissner мембраны. 2 - Маргинальные клетки. 3 - Базальные клетки. 4 - Кровеносные капилляры

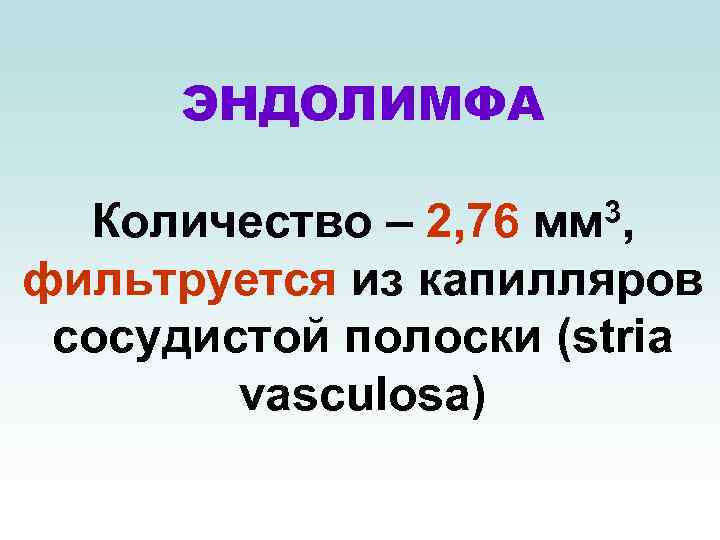

ЭНДОЛИМФА 3, Количество – 2, 76 мм фильтруется из капилляров сосудистой полоски (stria vasculosa) ЭНДОЛИМФА 3, Количество – 2, 76 мм фильтруется из капилляров сосудистой полоски (stria vasculosa)

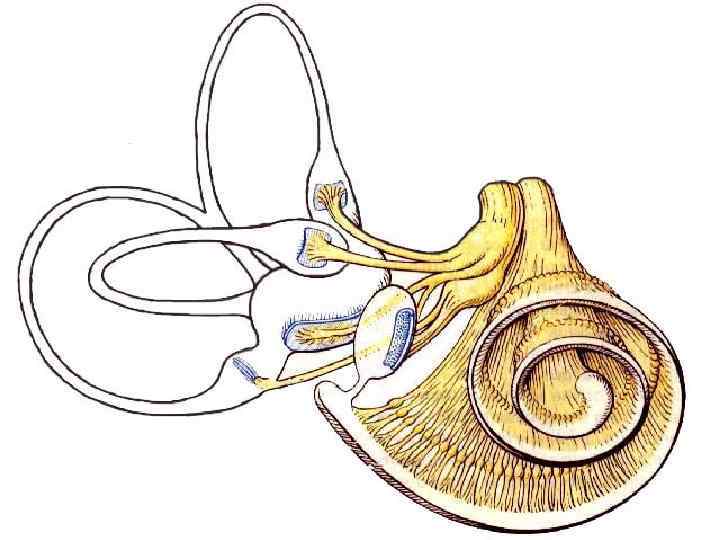

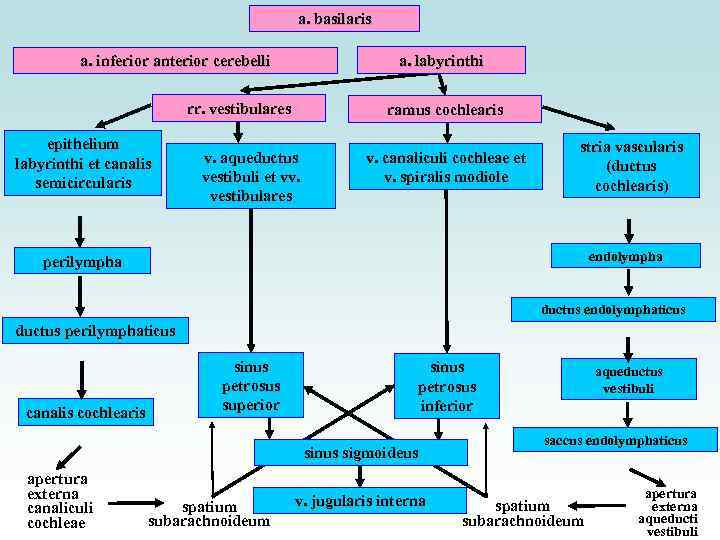

a. basilaris a. labyrinthi a. inferior anterior cerebelli rr. vestibulares epithelium labyrinthi et canalis a. basilaris a. labyrinthi a. inferior anterior cerebelli rr. vestibulares epithelium labyrinthi et canalis semicircularis ramus cochlearis v. aqueductus vestibuli et vv. vestibulares v. canaliculi cochleae et v. spiralis modiole stria vascularis (ductus cochlearis) endolympha perilympha ductus endolymphaticus ductus perilymphaticus canalis cochlearis sinus petrosus superior sinus petrosus inferior sinus sigmoideus apertura externa canaliculi cochleae spatium subarachnoideum v. jugularis interna aqueductus vestibuli saccus endolymphaticus spatium subarachnoideum apertura externa aqueducti vestibuli

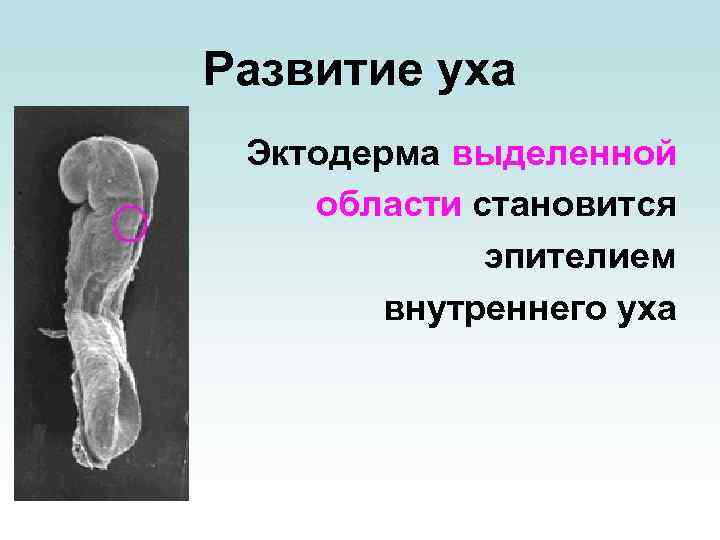

Развитие уха Эктодерма выделенной области становится эпителием внутреннего уха Развитие уха Эктодерма выделенной области становится эпителием внутреннего уха

Развитие уха Слуховая ямка формируется как утолщенная (плакоидная) инвагинация эктодермы. Развитие уха Слуховая ямка формируется как утолщенная (плакоидная) инвагинация эктодермы.

Развитие уха Слуховая ямка располагается дорсальнее второй жаберной щели. Развитие уха Слуховая ямка располагается дорсальнее второй жаберной щели.

Развитие уха Слуховая ямка углубляется и отделяется от поверхности. Развитие уха Слуховая ямка углубляется и отделяется от поверхности.

Развитие уха Обзор разреза, сделанного сразу позади 2 -ой жаберной дуги, иллюстрирующий недавно образованный Развитие уха Обзор разреза, сделанного сразу позади 2 -ой жаберной дуги, иллюстрирующий недавно образованный слуховой пузырек.

Развитие уха Стато-акустический ганглий начинает формироваться между слуховым пузырьком и нервной трубкой. Развитие уха Стато-акустический ганглий начинает формироваться между слуховым пузырьком и нервной трубкой.

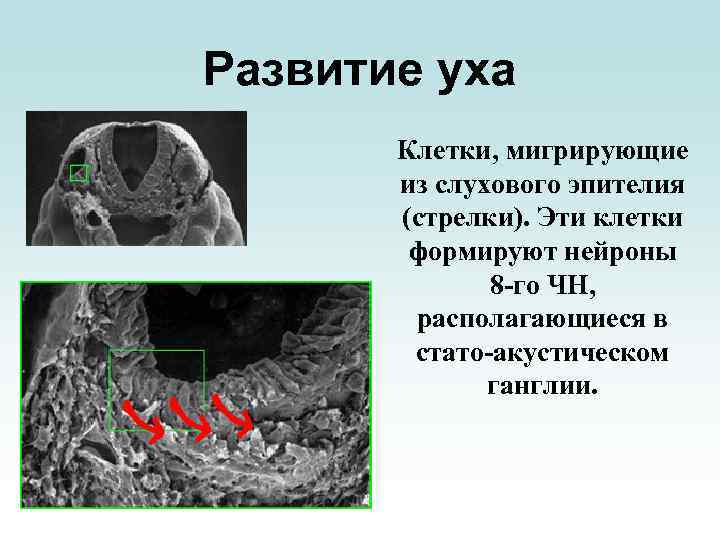

Развитие уха Клетки, мигрирующие из слухового эпителия (стрелки). Эти клетки формируют нейроны 8 -го Развитие уха Клетки, мигрирующие из слухового эпителия (стрелки). Эти клетки формируют нейроны 8 -го ЧН, располагающиеся в стато-акустическом ганглии.

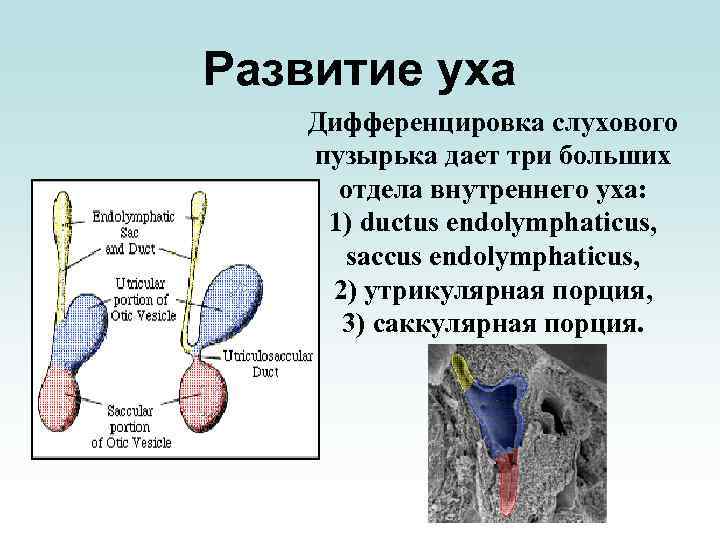

Развитие уха Дифференцировка слухового пузырька дает три больших отдела внутреннего уха: 1) ductus endolymphaticus, Развитие уха Дифференцировка слухового пузырька дает три больших отдела внутреннего уха: 1) ductus endolymphaticus, saccus endolymphaticus, 2) утрикулярная порция, 3) саккулярная порция.

Развитие уха Рост мешочка формирует ductus cochlearis. Развитие уха Рост мешочка формирует ductus cochlearis.

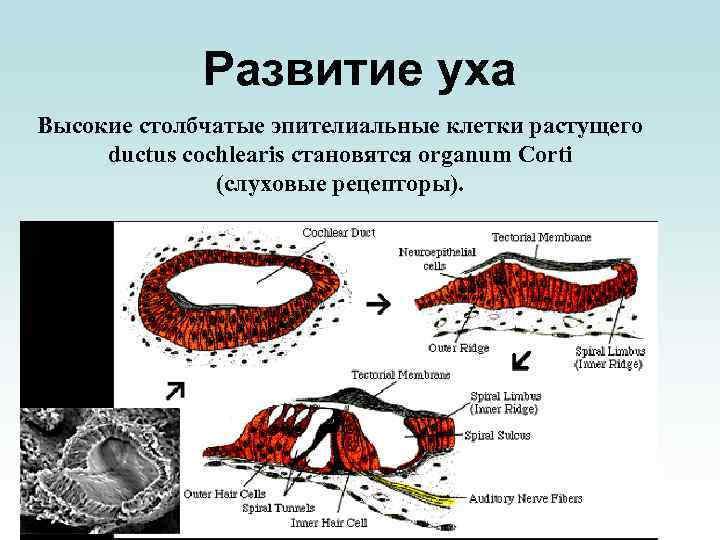

Развитие уха Высокие столбчатые эпителиальные клетки растущего ductus cochlearis становятся organum Corti (слуховые рецепторы). Развитие уха Высокие столбчатые эпителиальные клетки растущего ductus cochlearis становятся organum Corti (слуховые рецепторы).

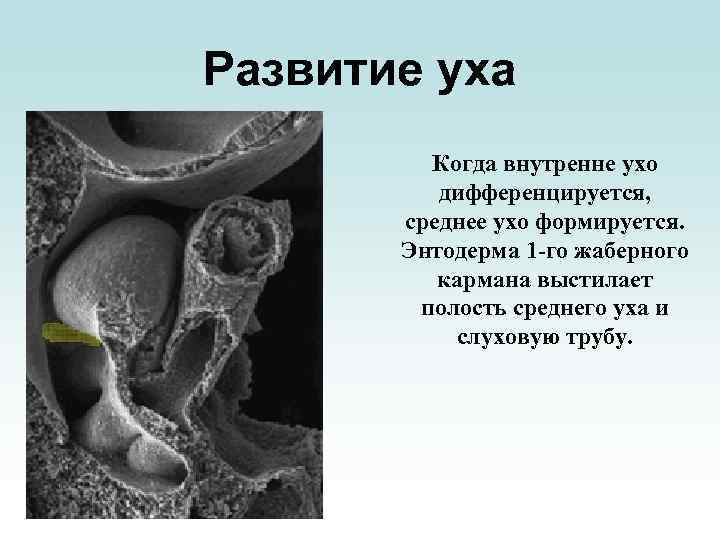

Развитие уха Когда внутренне ухо дифференцируется, среднее ухо формируется. Энтодерма 1 -го жаберного кармана Развитие уха Когда внутренне ухо дифференцируется, среднее ухо формируется. Энтодерма 1 -го жаберного кармана выстилает полость среднего уха и слуховую трубу.

Развитие уха Кости среднего уха развиваются из хряща первой и второй дуги. Развитие уха Кости среднего уха развиваются из хряща первой и второй дуги.

Развитие уха Наружное ухо также формируется из тканей первой и второй жаберных дуг. Развитие уха Наружное ухо также формируется из тканей первой и второй жаберных дуг.

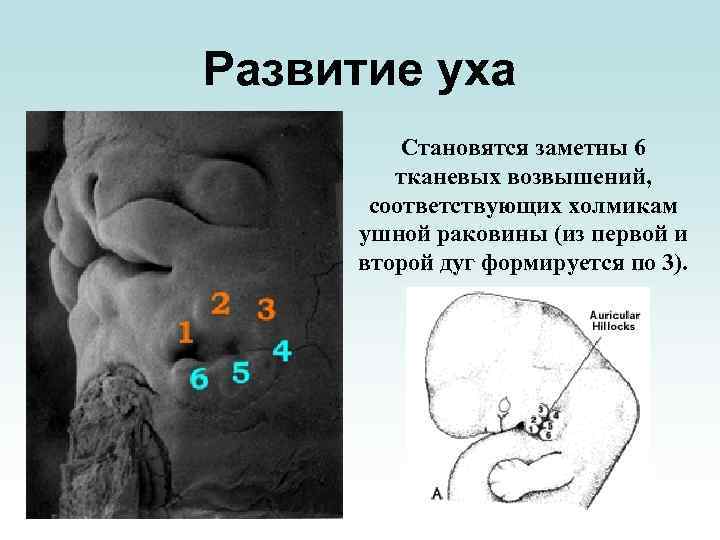

Развитие уха Становятся заметны 6 тканевых возвышений, соответствующих холмикам ушной раковины (из первой и Развитие уха Становятся заметны 6 тканевых возвышений, соответствующих холмикам ушной раковины (из первой и второй дуг формируется по 3).

Развитие уха Наружное ухо развивается сначала более каудально (ниже нижней челюсти). Рост нижней челюсти Развитие уха Наружное ухо развивается сначала более каудально (ниже нижней челюсти). Рост нижней челюсти смещает наружное ухо относительно выше и придает ему более вертикальную ориентацию.

Развитие уха Каждый бугорок ушной раковины формирует характерную порцию дефинитивного наружного уха. Например, 1 Развитие уха Каждый бугорок ушной раковины формирует характерную порцию дефинитивного наружного уха. Например, 1 – tragus, 6 – antitragus. Исключением является долька уха.

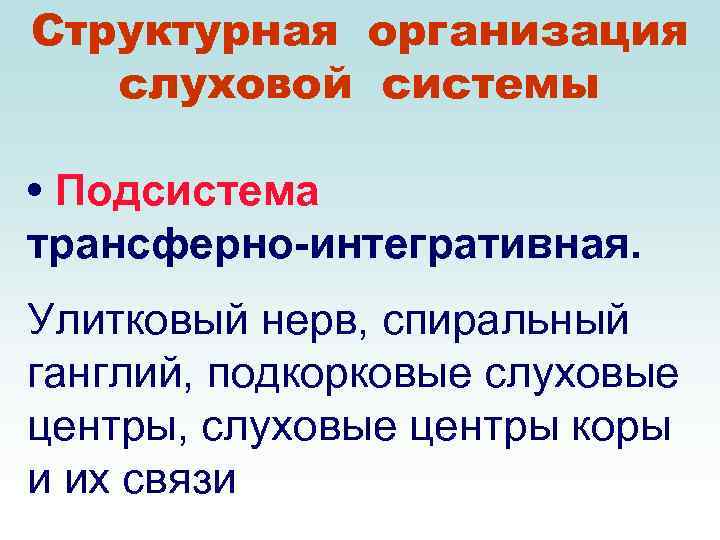

Структурная организация слуховой системы • Подсистема трансферно-интегративная. Улитковый нерв, спиральный ганглий, подкорковые слуховые центры, Структурная организация слуховой системы • Подсистема трансферно-интегративная. Улитковый нерв, спиральный ганглий, подкорковые слуховые центры, слуховые центры коры и их связи

: S: : S:

: S: : S:

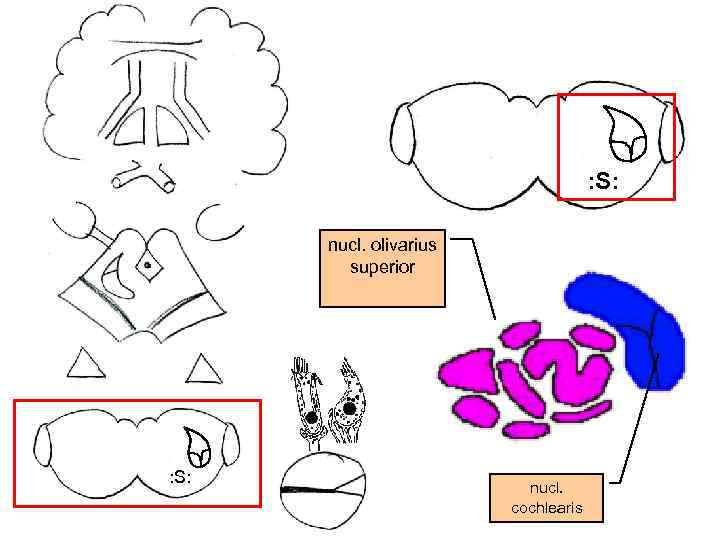

: S: nucl. olivarius superior : S: nucl. cochlearis : S: nucl. olivarius superior : S: nucl. cochlearis

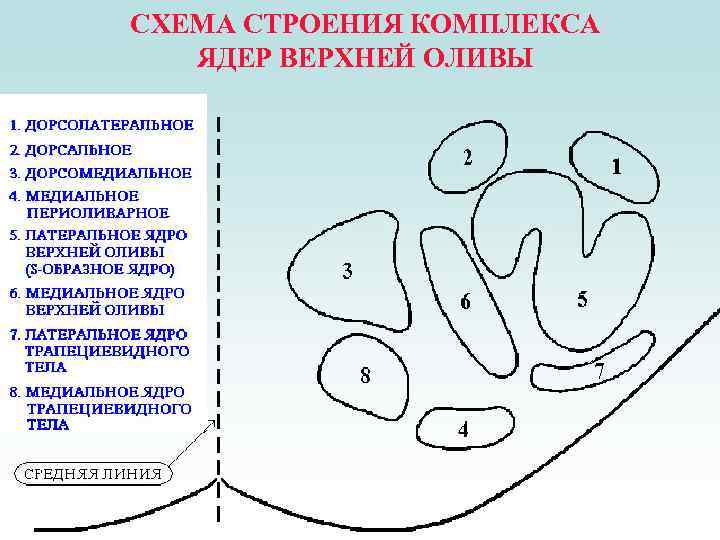

СХЕМА СТРОЕНИЯ КОМПЛЕКСА ЯДЕР ВЕРХНЕЙ ОЛИВЫ СХЕМА СТРОЕНИЯ КОМПЛЕКСА ЯДЕР ВЕРХНЕЙ ОЛИВЫ

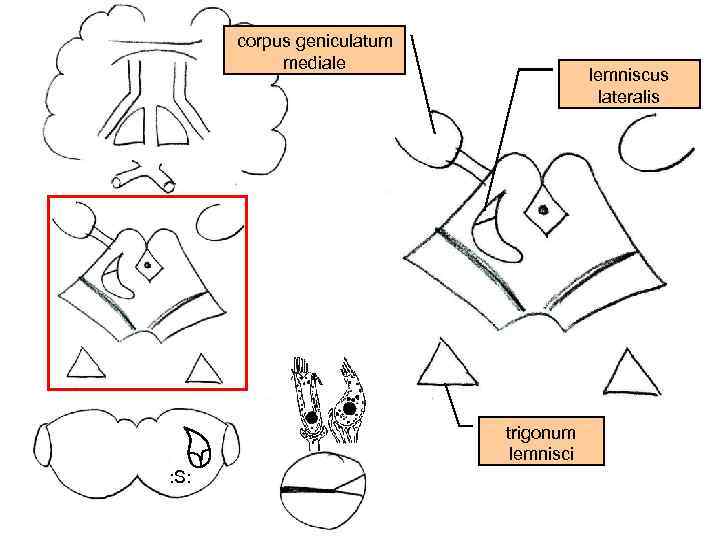

corpus geniculatum mediale lemniscus lateralis trigonum lemnisci : S: corpus geniculatum mediale lemniscus lateralis trigonum lemnisci : S:

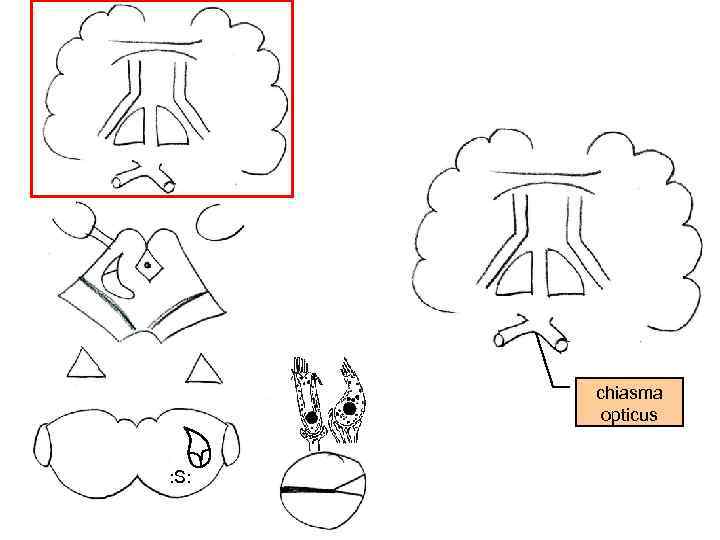

chiasma opticus : S: chiasma opticus : S:

извилины Гешля, gyrus temporalis superior V radiatio acustici thalamus corpus geniculatum mediale IV lemniscus извилины Гешля, gyrus temporalis superior V radiatio acustici thalamus corpus geniculatum mediale IV lemniscus lateralis colliculus inferior trigonum lemnisci III II : S: I striae medullaris (acustici) nucl. cohlearis ganglion spirale

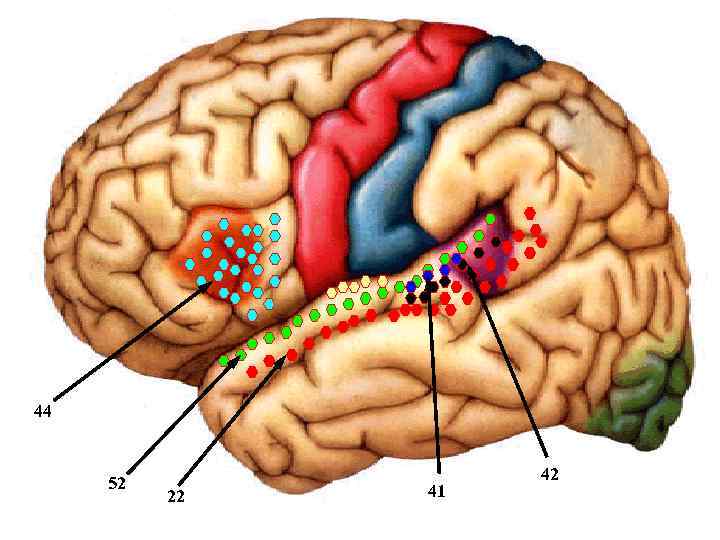

44 52 22 41 42 44 52 22 41 42

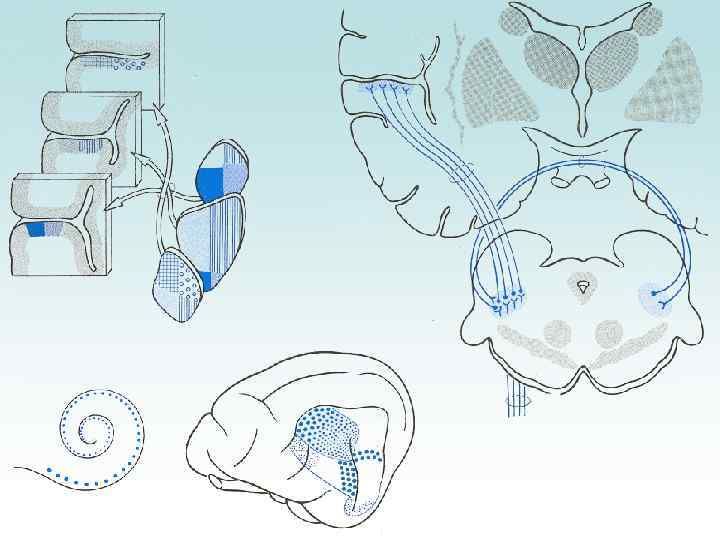

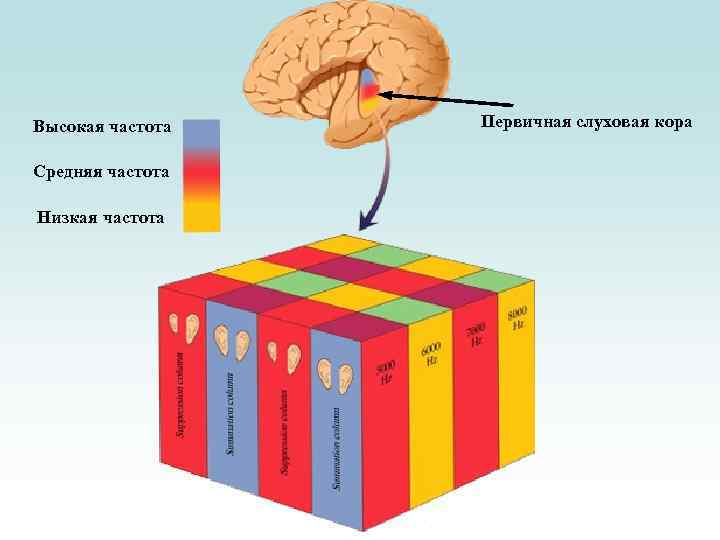

Высокая частота Средняя частота Низкая частота Первичная слуховая кора Высокая частота Средняя частота Низкая частота Первичная слуховая кора

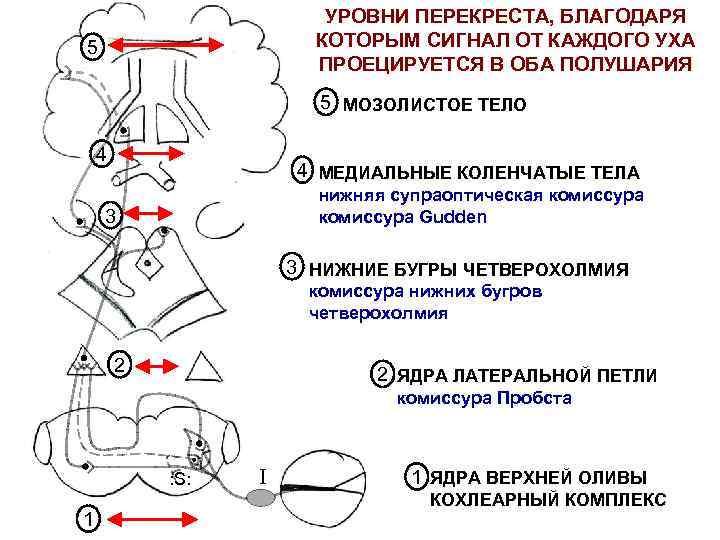

УРОВНИ ПЕРЕКРЕСТА, БЛАГОДАРЯ КОТОРЫМ СИГНАЛ ОТ КАЖДОГО УХА ПРОЕЦИРУЕТСЯ В ОБА ПОЛУШАРИЯ 5 5 УРОВНИ ПЕРЕКРЕСТА, БЛАГОДАРЯ КОТОРЫМ СИГНАЛ ОТ КАЖДОГО УХА ПРОЕЦИРУЕТСЯ В ОБА ПОЛУШАРИЯ 5 5 МОЗОЛИСТОЕ ТЕЛО 4 4 МЕДИАЛЬНЫЕ КОЛЕНЧАТЫЕ ТЕЛА нижняя супраоптическая комиссура Gudden 3 3 НИЖНИЕ БУГРЫ ЧЕТВЕРОХОЛМИЯ комиссура нижних бугров четверохолмия 2 2 ЯДРА ЛАТЕРАЛЬНОЙ ПЕТЛИ комиссура Пробста : S: 1 I 1 ЯДРА ВЕРХНЕЙ ОЛИВЫ КОХЛЕАРНЫЙ КОМПЛЕКС

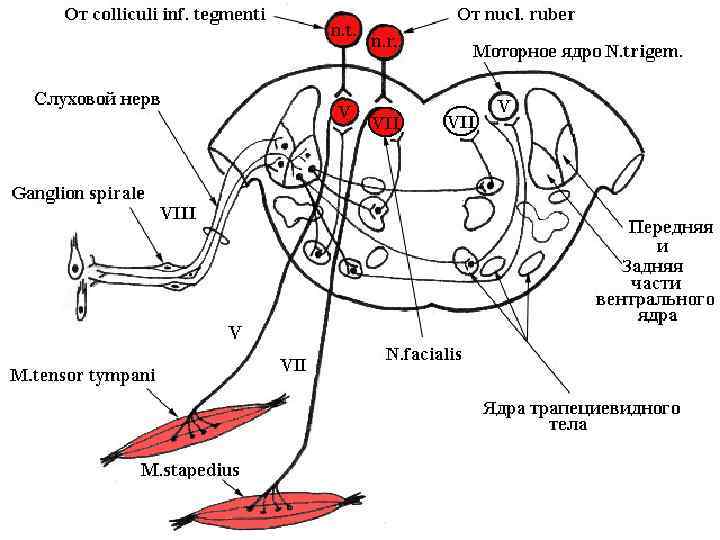

nuclei colliculus inferior nucleus rubor fasciculus longitudinalis medialis (III, IV, VI, XI) nucleus motorius nuclei colliculus inferior nucleus rubor fasciculus longitudinalis medialis (III, IV, VI, XI) nucleus motorius nervi trigemeni (m. tensor tympani) : S: I ядро Даркшевича nucleus motorius nervi facialis (m. stapedius)
