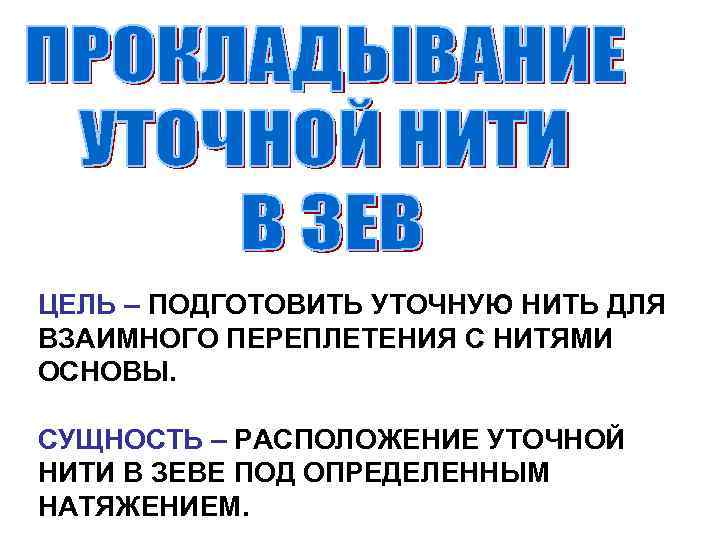

ЦЕЛЬ – ПОДГОТОВИТЬ УТОЧНУЮ НИТЬ ДЛЯ ВЗАИМНОГО ПЕРЕПЛЕТЕНИЯ С НИТЯМИ ОСНОВЫ. СУЩНОСТЬ – РАСПОЛОЖЕНИЕ ЦЕЛЬ – ПОДГОТОВИТЬ УТОЧНУЮ НИТЬ ДЛЯ ВЗАИМНОГО ПЕРЕПЛЕТЕНИЯ С НИТЯМИ ОСНОВЫ. СУЩНОСТЬ – РАСПОЛОЖЕНИЕ УТОЧНОЙ НИТИ В ЗЕВЕ ПОД ОПРЕДЕЛЕННЫМ НАТЯЖЕНИЕМ.

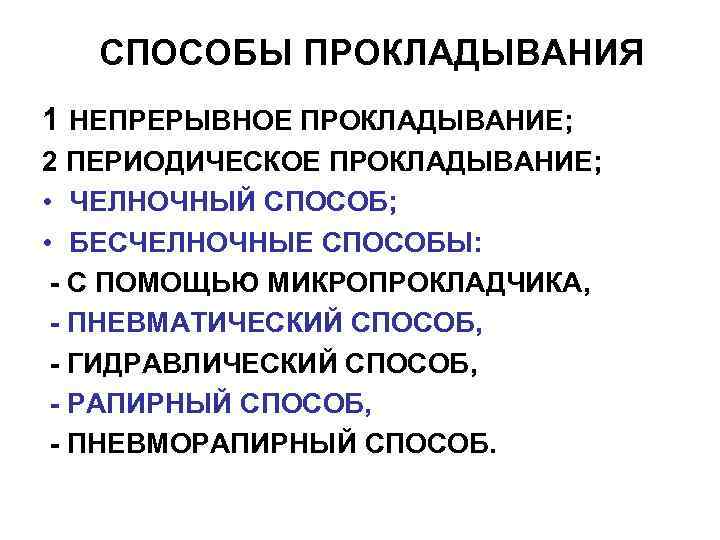

СПОСОБЫ ПРОКЛАДЫВАНИЯ 1 НЕПРЕРЫВНОЕ ПРОКЛАДЫВАНИЕ; 2 ПЕРИОДИЧЕСКОЕ ПРОКЛАДЫВАНИЕ; • ЧЕЛНОЧНЫЙ СПОСОБ; • БЕСЧЕЛНОЧНЫЕ СПОСОБЫ: СПОСОБЫ ПРОКЛАДЫВАНИЯ 1 НЕПРЕРЫВНОЕ ПРОКЛАДЫВАНИЕ; 2 ПЕРИОДИЧЕСКОЕ ПРОКЛАДЫВАНИЕ; • ЧЕЛНОЧНЫЙ СПОСОБ; • БЕСЧЕЛНОЧНЫЕ СПОСОБЫ: - С ПОМОЩЬЮ МИКРОПРОКЛАДЧИКА, - ПНЕВМАТИЧЕСКИЙ СПОСОБ, - ГИДРАВЛИЧЕСКИЙ СПОСОБ, - РАПИРНЫЙ СПОСОБ, - ПНЕВМОРАПИРНЫЙ СПОСОБ.

ЧЕЛНОЧНЫЙ СПОСОБ ПРОКЛАДЫВАНИЯ УТОЧНАЯ НИТЬ ПРОКЛАДЫВАЕТСЯ ЧЕЛНОКОМ, НЕСУЩИМ ПАКОВКУ С УТОЧНОЙ ПРЯЖЕЙ. ВОЗМОЖЕН СВОБОДНЫЙ ЧЕЛНОЧНЫЙ СПОСОБ ПРОКЛАДЫВАНИЯ УТОЧНАЯ НИТЬ ПРОКЛАДЫВАЕТСЯ ЧЕЛНОКОМ, НЕСУЩИМ ПАКОВКУ С УТОЧНОЙ ПРЯЖЕЙ. ВОЗМОЖЕН СВОБОДНЫЙ ПОЛЕТ ЧЕЛНОКА В ЗЕВЕ И ПРИНУДИТЕЛЬНОЕ ДВИЖЕНИЕ. ЗАПАС УТОЧНОЙ НИТИ НА ПАКОВКЕ МОЖЕТ БЫТЬ СРАВНИТЕЛЬНО БОЛЬШИМ И НА 1 ПРОКИДКУ. ЧЕЛНОК СКОРОСТЬ ПРОКЛАДЫВАНИЯ УТКА: 12÷ 18 М/С; ЗАПРАВОЧНАЯ ШИРИНА СТАНКОВ: 100÷ 380 СМ; ПРОИЗВОДИТЕЛЬНОСТЬ: ДО 600 М. УТКА/МИН.

ЧЕЛНОЧНЫЕ ТКАЦКИЕ СТАНКИ: АТ-100 (120, 140, 160, 175, 200) (РОССИЯ); «PICANOL» (БЕЛЬГИЯ); «SULZER RUTI» ЧЕЛНОЧНЫЕ ТКАЦКИЕ СТАНКИ: АТ-100 (120, 140, 160, 175, 200) (РОССИЯ); «PICANOL» (БЕЛЬГИЯ); «SULZER RUTI» (ШВЕЙЦАРИЯ) И ДР. ЕСТЬ ОДНОЧЕЛНОЧНЫЕ И МНОГОЧЕЛНОЧНЫЕ СТАНКИ (ДО 7 ЦВЕТОВ).

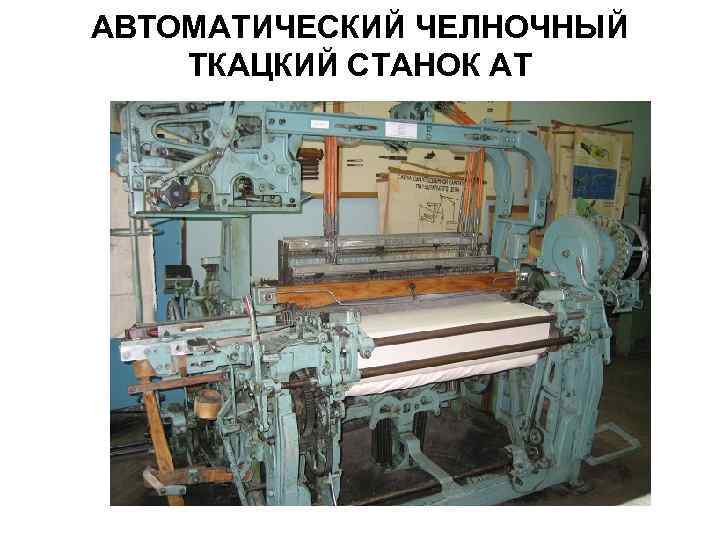

АВТОМАТИЧЕСКИЙ ЧЕЛНОЧНЫЙ ТКАЦКИЙ СТАНОК АТ АВТОМАТИЧЕСКИЙ ЧЕЛНОЧНЫЙ ТКАЦКИЙ СТАНОК АТ

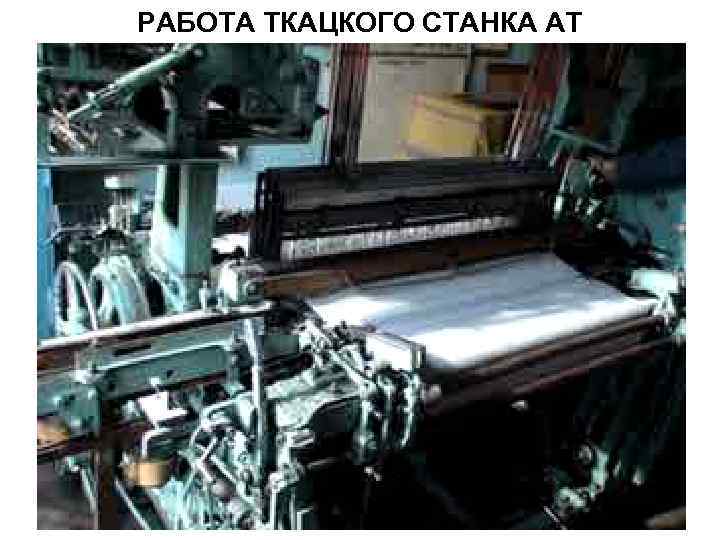

РАБОТА ТКАЦКОГО СТАНКА АТ РАБОТА ТКАЦКОГО СТАНКА АТ

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ЧЕЛНОЧНОГО СПОСОБА ПРЕИМУЩЕСТВА: 1. ПРОСТОТА КОНСТРУКЦИИ. 2. ШИРОКИЕ АССОРТИМЕНТНЫЕ ВОЗМОЖНОСТИ. 3. ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ЧЕЛНОЧНОГО СПОСОБА ПРЕИМУЩЕСТВА: 1. ПРОСТОТА КОНСТРУКЦИИ. 2. ШИРОКИЕ АССОРТИМЕНТНЫЕ ВОЗМОЖНОСТИ. 3. КАЧЕСТВЕННЫЕ КРОМКИ В ТКАНИ. НЕДОСТАТКИ: 1. ПЕРИОДИЧНОСТЬ ПРОКЛАДЫВАНИЯ УТКА. 2. НЕБОЛЬШАЯ СКОРОСТЬ ПРОКЛАДЫВАНИЯ УТКА. 3. НЕЗНАЧИТЕЛЬНАЯ ДЛИНА НИТИ НА УТОЧНОЙ ПАКОВКЕ (500 -3000 М) ТРЕБУЕТ ЧАСТОЙ ЕЕ СМЕНЫ. НЕОБХОДИМ ДОПОЛНИТЕЛЬНЫЙ ШТАТ ВСПОМОГАТЕЛЬНЫХ РАБОЧИХ (ЗАРЯЖАЛЬЩИЦ ШПУЛЬ) ИЛИ ВОЗНИКАЮТ БОЛЬШИЕ ПРОСТОИ СТАНКОВ. 4. НЕУСТОЙЧИВОСТЬ ДВИЖЕНИЯ ЧЕЛНОКА ПРИ СВОБОДНОМ ПОЛЕТЕ В ЗЕВЕ. 5. ЗНАЧИТЕЛЬНЫЙ РАСХОД ЭНЕРГИИ НА РАЗГОН ЧЕЛНОКА И НЕОБХОДИМОСТЬ ЕГО ТОРМОЖЕНИЯ ВЫЗЫВАЕТ НАПРЯЖЕННЫЕ УСЛОВИЯ РАБОТЫ БОЕВОГО МЕХАНИЗМА, ПОВЫШЕННУЮ ВИБРАЦИЮ СТАНКА И БОЛЬШОЙ ШУМ В ТКАЦКОМ ЦЕХЕ. 5. БОЛЬШИЕ РАЗМЕРЫ ЗЕВА ПРИВОДЯТ К ПОВЫШЕННОЙ ДЕФОРМАЦИИ НИТЕЙ ОСНОВЫ, ЧТО МОЖЕТ ВЫЗЫВАТЬ ИХ ОБРЫВНОСТЬ. 6. ЧАСТЫЕ РАЗЛАДКИ СТАНКА.

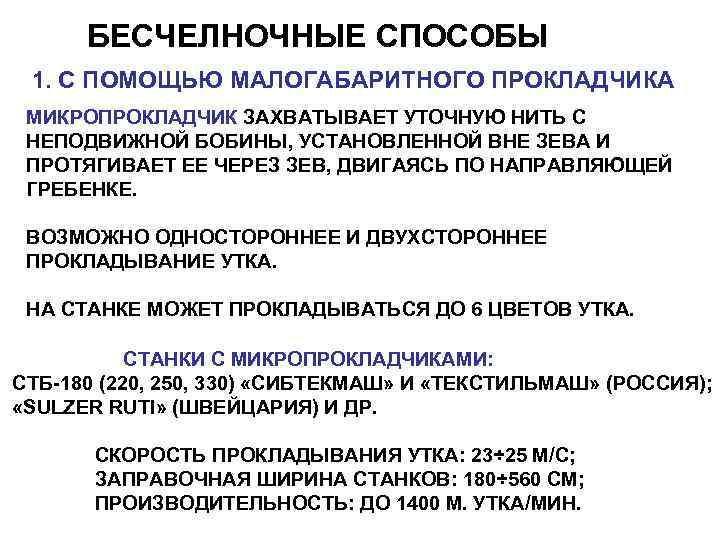

БЕСЧЕЛНОЧНЫЕ СПОСОБЫ 1. С ПОМОЩЬЮ МАЛОГАБАРИТНОГО ПРОКЛАДЧИКА МИКРОПРОКЛАДЧИК ЗАХВАТЫВАЕТ УТОЧНУЮ НИТЬ С НЕПОДВИЖНОЙ БОБИНЫ, БЕСЧЕЛНОЧНЫЕ СПОСОБЫ 1. С ПОМОЩЬЮ МАЛОГАБАРИТНОГО ПРОКЛАДЧИКА МИКРОПРОКЛАДЧИК ЗАХВАТЫВАЕТ УТОЧНУЮ НИТЬ С НЕПОДВИЖНОЙ БОБИНЫ, УСТАНОВЛЕННОЙ ВНЕ ЗЕВА И ПРОТЯГИВАЕТ ЕЕ ЧЕРЕЗ ЗЕВ, ДВИГАЯСЬ ПО НАПРАВЛЯЮЩЕЙ ГРЕБЕНКЕ. ВОЗМОЖНО ОДНОСТОРОННЕЕ И ДВУХСТОРОННЕЕ ПРОКЛАДЫВАНИЕ УТКА. НА СТАНКЕ МОЖЕТ ПРОКЛАДЫВАТЬСЯ ДО 6 ЦВЕТОВ УТКА. СТАНКИ С МИКРОПРОКЛАДЧИКАМИ: СТБ-180 (220, 250, 330) «СИБТЕКМАШ» И «ТЕКСТИЛЬМАШ» (РОССИЯ); «SULZER RUTI» (ШВЕЙЦАРИЯ) И ДР. СКОРОСТЬ ПРОКЛАДЫВАНИЯ УТКА: 23÷ 25 М/С; ЗАПРАВОЧНАЯ ШИРИНА СТАНКОВ: 180÷ 560 СМ; ПРОИЗВОДИТЕЛЬНОСТЬ: ДО 1400 М. УТКА/МИН.

ТЕХНОЛОГИЧЕСКАЯ СХЕМА ПРОКЛАДЫВАНИЯ УТКА С ПОМОЩЬЮ МИКРОПРОКЛАДЧИКА 1 -БОБИНА, 2 -УТОЧНЫЙ ТОРМОЗ, 3 -КОМПЕНСАТОР, ТЕХНОЛОГИЧЕСКАЯ СХЕМА ПРОКЛАДЫВАНИЯ УТКА С ПОМОЩЬЮ МИКРОПРОКЛАДЧИКА 1 -БОБИНА, 2 -УТОЧНЫЙ ТОРМОЗ, 3 -КОМПЕНСАТОР, 4 -ВОЗВРАТЧИК УТКА, 5 -БОЕВАЯ КОРОБКА, 6 -МИКРОПРОКЛАДЧИК, 7 -НАПРАВЛЯЮЩАЯ ГРЕБЕНКА, 8 -ПРИЕМНАЯ КОРОБКА

РАБОЧИЕ ОРГАНЫ СТАНКА СТБ Микропрокладчик Возвратчик утка РАБОЧИЕ ОРГАНЫ СТАНКА СТБ Микропрокладчик Возвратчик утка

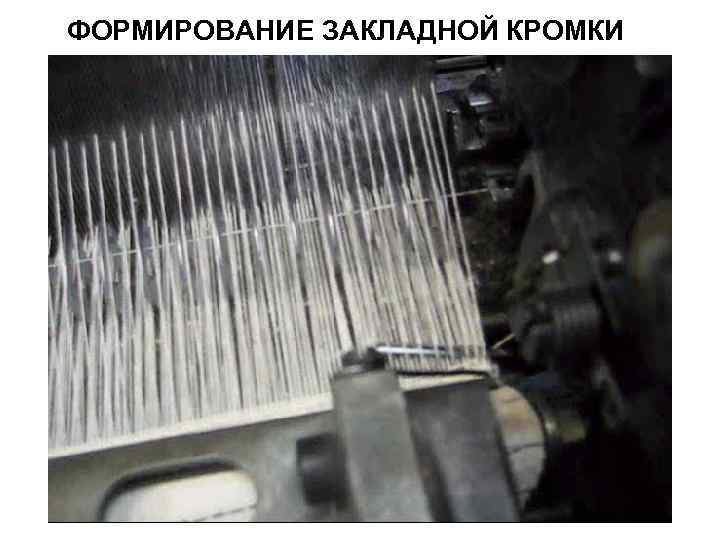

ФОРМИРОВАНИЕ ЗАКЛАДНОЙ КРОМКИ ФОРМИРОВАНИЕ ЗАКЛАДНОЙ КРОМКИ

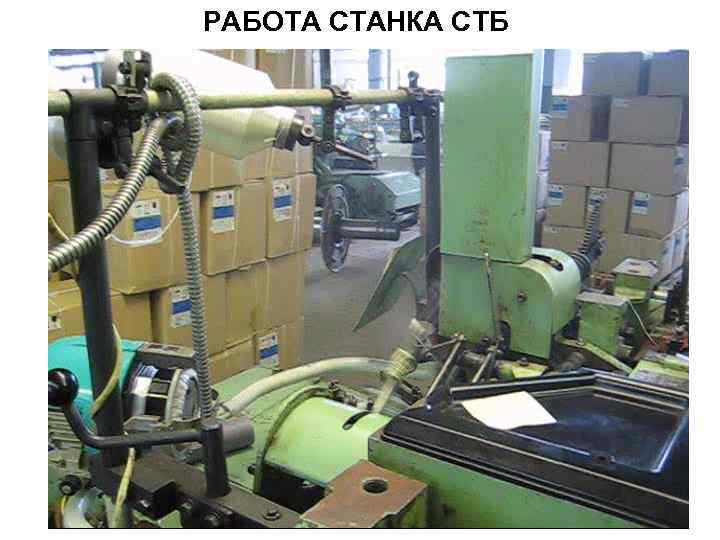

РАБОТА СТАНКА СТБ РАБОТА СТАНКА СТБ

ТКАЦКИЙ СТАНОК С МИКРОПРОКЛАДЧИКОМ СТМ «СИБТЕКМАШ» (РОССИЯ) ТКАЦКИЙ СТАНОК С МИКРОПРОКЛАДЧИКОМ СТМ «СИБТЕКМАШ» (РОССИЯ)

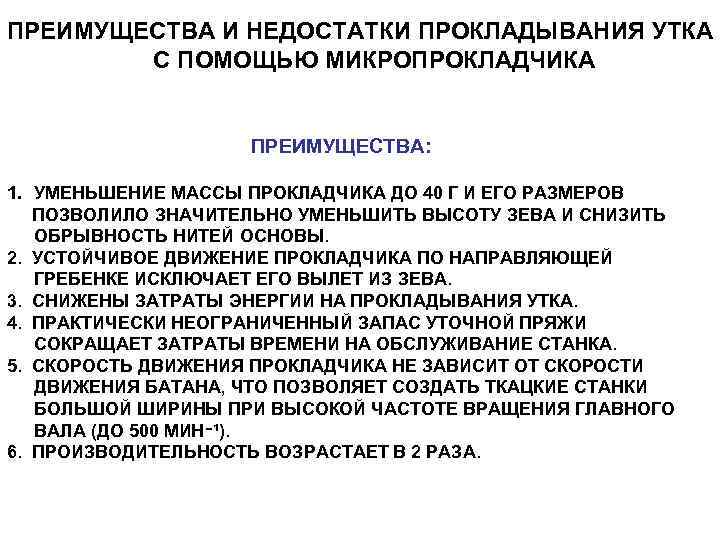

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПРОКЛАДЫВАНИЯ УТКА С ПОМОЩЬЮ МИКРОПРОКЛАДЧИКА ПРЕИМУЩЕСТВА: 1. УМЕНЬШЕНИЕ МАССЫ ПРОКЛАДЧИКА ДО ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПРОКЛАДЫВАНИЯ УТКА С ПОМОЩЬЮ МИКРОПРОКЛАДЧИКА ПРЕИМУЩЕСТВА: 1. УМЕНЬШЕНИЕ МАССЫ ПРОКЛАДЧИКА ДО 40 Г И ЕГО РАЗМЕРОВ ПОЗВОЛИЛО ЗНАЧИТЕЛЬНО УМЕНЬШИТЬ ВЫСОТУ ЗЕВА И СНИЗИТЬ ОБРЫВНОСТЬ НИТЕЙ ОСНОВЫ. 2. УСТОЙЧИВОЕ ДВИЖЕНИЕ ПРОКЛАДЧИКА ПО НАПРАВЛЯЮЩЕЙ ГРЕБЕНКЕ ИСКЛЮЧАЕТ ЕГО ВЫЛЕТ ИЗ ЗЕВА. 3. СНИЖЕНЫ ЗАТРАТЫ ЭНЕРГИИ НА ПРОКЛАДЫВАНИЯ УТКА. 4. ПРАКТИЧЕСКИ НЕОГРАНИЧЕННЫЙ ЗАПАС УТОЧНОЙ ПРЯЖИ СОКРАЩАЕТ ЗАТРАТЫ ВРЕМЕНИ НА ОБСЛУЖИВАНИЕ СТАНКА. 5. СКОРОСТЬ ДВИЖЕНИЯ ПРОКЛАДЧИКА НЕ ЗАВИСИТ ОТ СКОРОСТИ ДВИЖЕНИЯ БАТАНА, ЧТО ПОЗВОЛЯЕТ СОЗДАТЬ ТКАЦКИЕ СТАНКИ БОЛЬШОЙ ШИРИНЫ ПРИ ВЫСОКОЙ ЧАСТОТЕ ВРАЩЕНИЯ ГЛАВНОГО ВАЛА (ДО 500 МИН. )¹־ 6. ПРОИЗВОДИТЕЛЬНОСТЬ ВОЗРАСТАЕТ В 2 РАЗА.

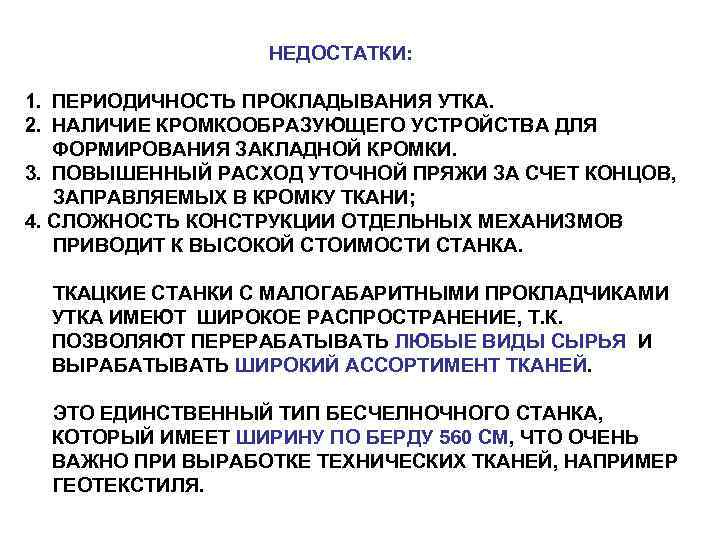

НЕДОСТАТКИ: 1. ПЕРИОДИЧНОСТЬ ПРОКЛАДЫВАНИЯ УТКА. 2. НАЛИЧИЕ КРОМКООБРАЗУЮЩЕГО УСТРОЙСТВА ДЛЯ ФОРМИРОВАНИЯ ЗАКЛАДНОЙ КРОМКИ. 3. НЕДОСТАТКИ: 1. ПЕРИОДИЧНОСТЬ ПРОКЛАДЫВАНИЯ УТКА. 2. НАЛИЧИЕ КРОМКООБРАЗУЮЩЕГО УСТРОЙСТВА ДЛЯ ФОРМИРОВАНИЯ ЗАКЛАДНОЙ КРОМКИ. 3. ПОВЫШЕННЫЙ РАСХОД УТОЧНОЙ ПРЯЖИ ЗА СЧЕТ КОНЦОВ, ЗАПРАВЛЯЕМЫХ В КРОМКУ ТКАНИ; 4. СЛОЖНОСТЬ КОНСТРУКЦИИ ОТДЕЛЬНЫХ МЕХАНИЗМОВ ПРИВОДИТ К ВЫСОКОЙ СТОИМОСТИ СТАНКА. ТКАЦКИЕ СТАНКИ С МАЛОГАБАРИТНЫМИ ПРОКЛАДЧИКАМИ УТКА ИМЕЮТ ШИРОКОЕ РАСПРОСТРАНЕНИЕ, Т. К. ПОЗВОЛЯЮТ ПЕРЕРАБАТЫВАТЬ ЛЮБЫЕ ВИДЫ СЫРЬЯ И ВЫРАБАТЫВАТЬ ШИРОКИЙ АССОРТИМЕНТ ТКАНЕЙ. ЭТО ЕДИНСТВЕННЫЙ ТИП БЕСЧЕЛНОЧНОГО СТАНКА, КОТОРЫЙ ИМЕЕТ ШИРИНУ ПО БЕРДУ 560 СМ, ЧТО ОЧЕНЬ ВАЖНО ПРИ ВЫРАБОТКЕ ТЕХНИЧЕСКИХ ТКАНЕЙ, НАПРИМЕР ГЕОТЕКСТИЛЯ.

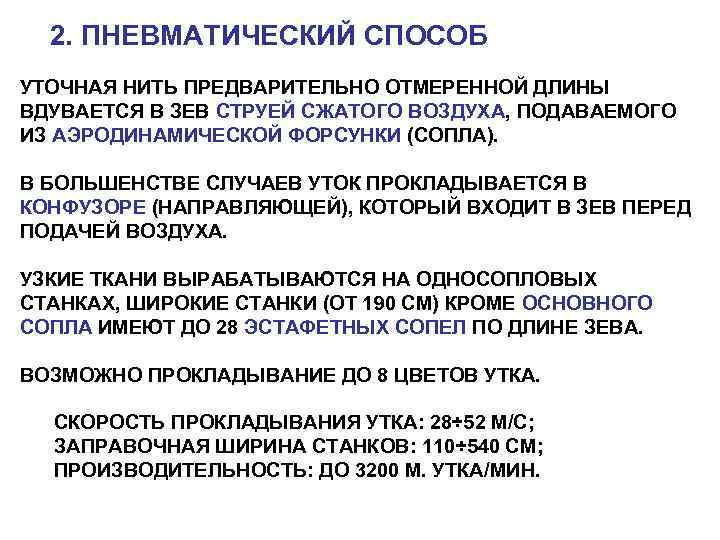

2. ПНЕВМАТИЧЕСКИЙ СПОСОБ УТОЧНАЯ НИТЬ ПРЕДВАРИТЕЛЬНО ОТМЕРЕННОЙ ДЛИНЫ ВДУВАЕТСЯ В ЗЕВ СТРУЕЙ СЖАТОГО ВОЗДУХА, 2. ПНЕВМАТИЧЕСКИЙ СПОСОБ УТОЧНАЯ НИТЬ ПРЕДВАРИТЕЛЬНО ОТМЕРЕННОЙ ДЛИНЫ ВДУВАЕТСЯ В ЗЕВ СТРУЕЙ СЖАТОГО ВОЗДУХА, ПОДАВАЕМОГО ИЗ АЭРОДИНАМИЧЕСКОЙ ФОРСУНКИ (СОПЛА). В БОЛЬШЕНСТВЕ СЛУЧАЕВ УТОК ПРОКЛАДЫВАЕТСЯ В КОНФУЗОРЕ (НАПРАВЛЯЮЩЕЙ), КОТОРЫЙ ВХОДИТ В ЗЕВ ПЕРЕД ПОДАЧЕЙ ВОЗДУХА. УЗКИЕ ТКАНИ ВЫРАБАТЫВАЮТСЯ НА ОДНОСОПЛОВЫХ СТАНКАХ, ШИРОКИЕ СТАНКИ (ОТ 190 СМ) КРОМЕ ОСНОВНОГО СОПЛА ИМЕЮТ ДО 28 ЭСТАФЕТНЫХ СОПЕЛ ПО ДЛИНЕ ЗЕВА. ВОЗМОЖНО ПРОКЛАДЫВАНИЕ ДО 8 ЦВЕТОВ УТКА. СКОРОСТЬ ПРОКЛАДЫВАНИЯ УТКА: 28÷ 52 М/С; ЗАПРАВОЧНАЯ ШИРИНА СТАНКОВ: 110÷ 540 СМ; ПРОИЗВОДИТЕЛЬНОСТЬ: ДО 3200 М. УТКА/МИН.

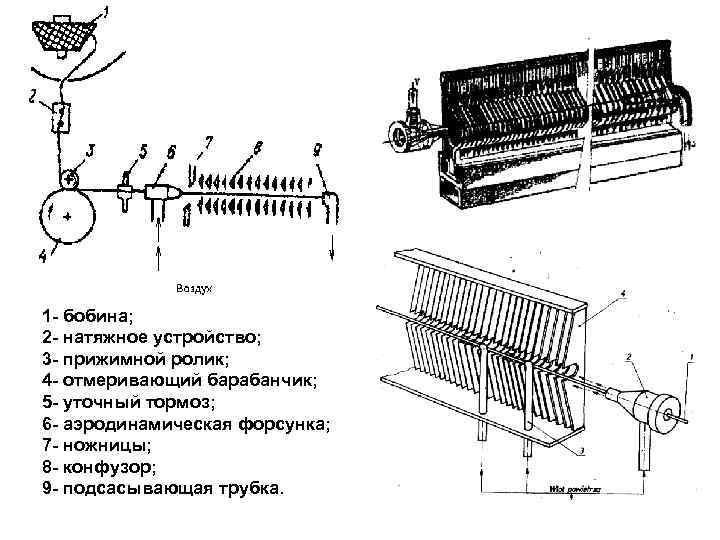

1 - бобина; 2 - натяжное устройство; 3 - прижимной ролик; 4 - отмеривающий 1 - бобина; 2 - натяжное устройство; 3 - прижимной ролик; 4 - отмеривающий барабанчик; 5 - уточный тормоз; 6 - аэродинамическая форсунка; 7 - ножницы; 8 - конфузор; 9 - подсасывающая трубка.

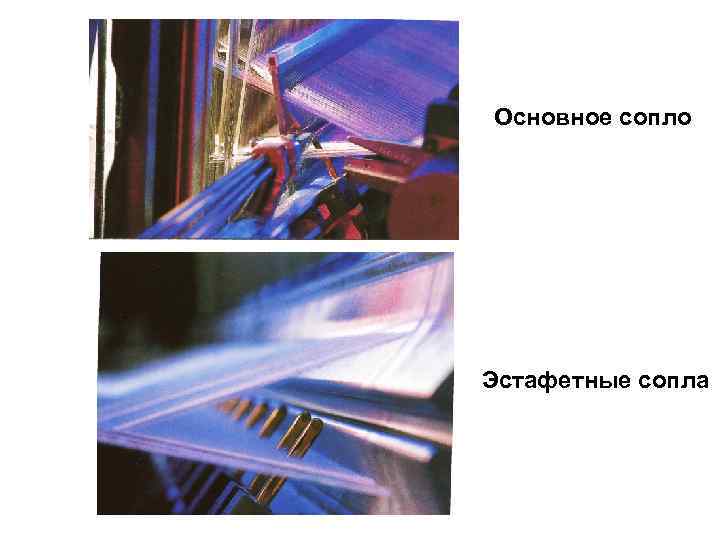

Основное сопло Эстафетные сопла Основное сопло Эстафетные сопла

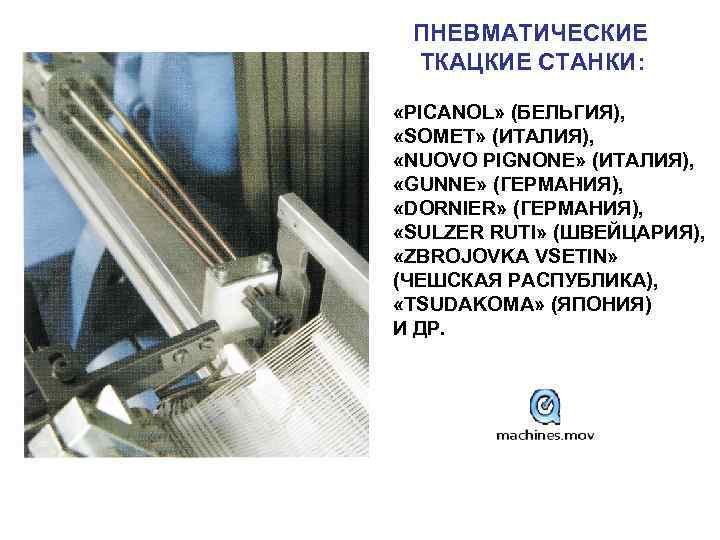

ПНЕВМАТИЧЕСКИЕ ТКАЦКИЕ СТАНКИ: «PICANOL» (БЕЛЬГИЯ), «SOMET» (ИТАЛИЯ), «NUOVO PIGNONE» (ИТАЛИЯ), «GUNNE» (ГЕРМАНИЯ), «DORNIER» (ГЕРМАНИЯ), ПНЕВМАТИЧЕСКИЕ ТКАЦКИЕ СТАНКИ: «PICANOL» (БЕЛЬГИЯ), «SOMET» (ИТАЛИЯ), «NUOVO PIGNONE» (ИТАЛИЯ), «GUNNE» (ГЕРМАНИЯ), «DORNIER» (ГЕРМАНИЯ), «SULZER RUTI» (ШВЕЙЦАРИЯ), «ZBROJOVKA VSETIN» (ЧЕШСКАЯ РАСПУБЛИКА), «TSUDAKOMA» (ЯПОНИЯ) И ДР.

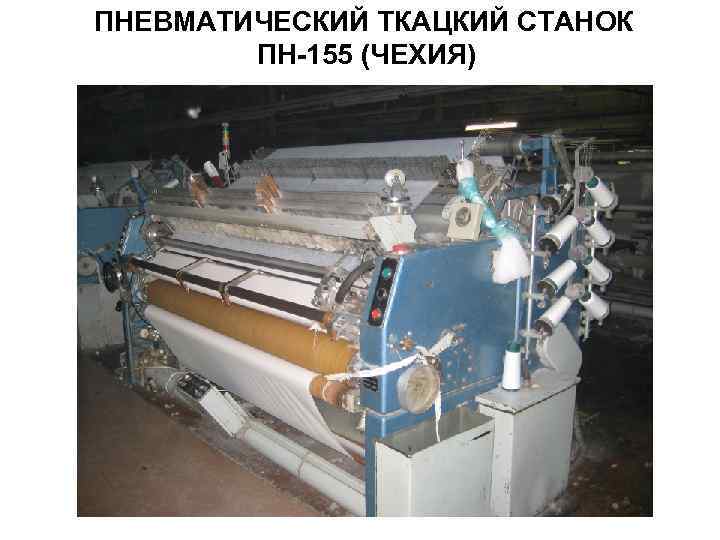

ПНЕВМАТИЧЕСКИЙ ТКАЦКИЙ СТАНОК ПН-155 (ЧЕХИЯ) ПНЕВМАТИЧЕСКИЙ ТКАЦКИЙ СТАНОК ПН-155 (ЧЕХИЯ)

ПНЕВМАТИЧЕСКИЙ ТКАЦКИЙ СТАНОК ZTM ALPHA (ЧЕХИЯ) ПНЕВМАТИЧЕСКИЙ ТКАЦКИЙ СТАНОК ZTM ALPHA (ЧЕХИЯ)

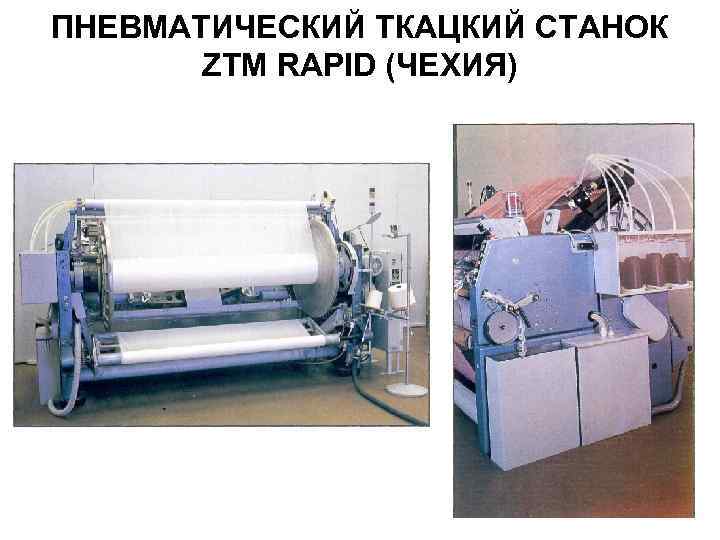

ПНЕВМАТИЧЕСКИЙ ТКАЦКИЙ СТАНОК ZTM RAPID (ЧЕХИЯ) ПНЕВМАТИЧЕСКИЙ ТКАЦКИЙ СТАНОК ZTM RAPID (ЧЕХИЯ)

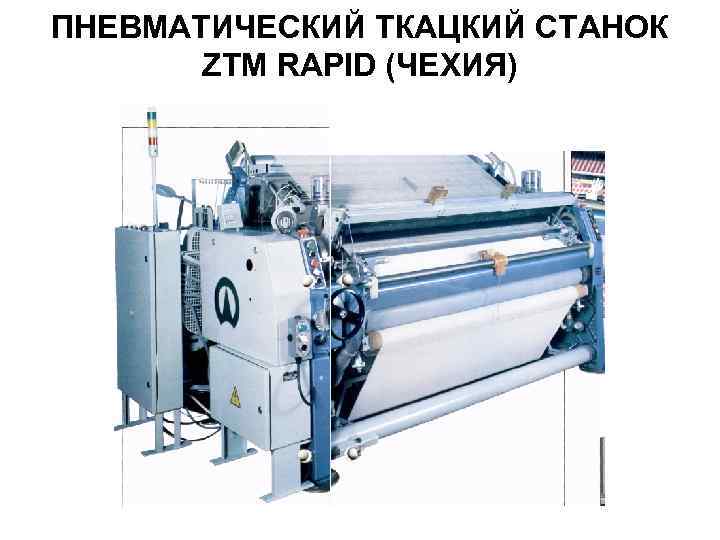

ПНЕВМАТИЧЕСКИЙ ТКАЦКИЙ СТАНОК ZTM RAPID (ЧЕХИЯ) ПНЕВМАТИЧЕСКИЙ ТКАЦКИЙ СТАНОК ZTM RAPID (ЧЕХИЯ)

ПНЕВМАТИЧЕСКИЙ ТКАЦКИЙ СТАНОК типа АS фирмы «DORNIER» (ГЕРМАНИЯ) ПНЕВМАТИЧЕСКИЙ ТКАЦКИЙ СТАНОК типа АS фирмы «DORNIER» (ГЕРМАНИЯ)

ПНЕВМАТИЧЕСКИЙ ТКАЦКИЙ СТАНОК TOYOTA (ЯПОНИЯ) ПНЕВМАТИЧЕСКИЙ ТКАЦКИЙ СТАНОК TOYOTA (ЯПОНИЯ)

ПНЕВМАТИЧЕСКИЙ ТКАЦКИЙ СТАНОК PICANOL (БЕЛЬГИЯ) ПНЕВМАТИЧЕСКИЙ ТКАЦКИЙ СТАНОК PICANOL (БЕЛЬГИЯ)

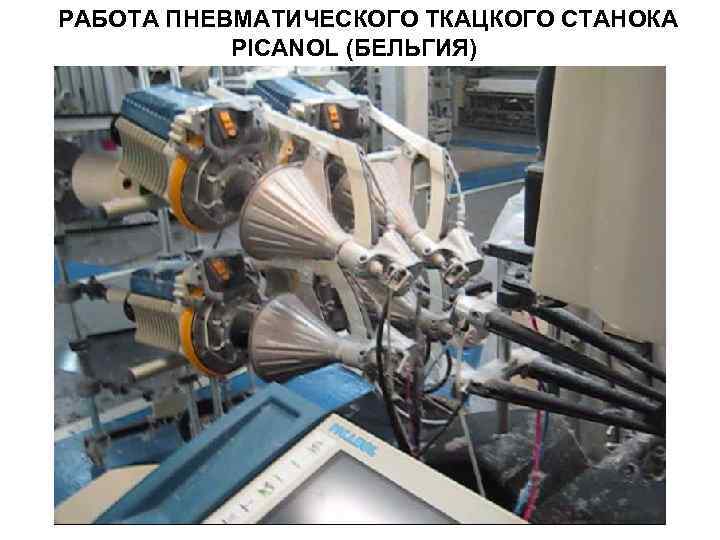

РАБОТА ПНЕВМАТИЧЕСКОГО ТКАЦКОГО СТАНОКА PICANOL (БЕЛЬГИЯ) РАБОТА ПНЕВМАТИЧЕСКОГО ТКАЦКОГО СТАНОКА PICANOL (БЕЛЬГИЯ)

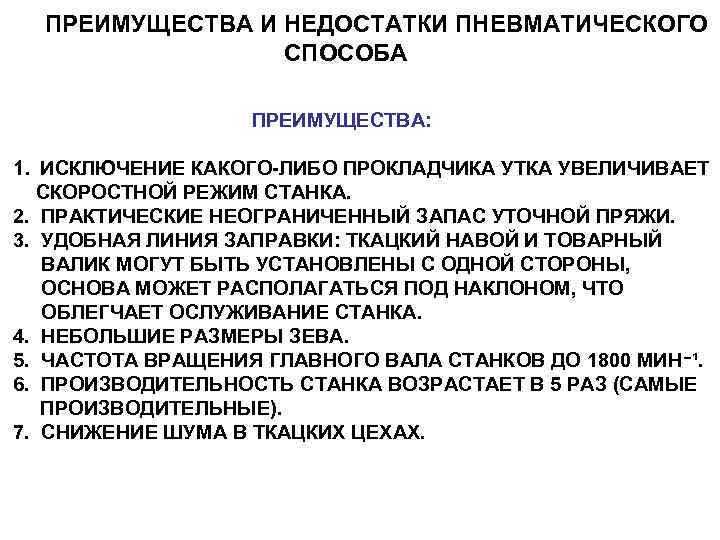

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПНЕВМАТИЧЕСКОГО СПОСОБА ПРЕИМУЩЕСТВА: 1. ИСКЛЮЧЕНИЕ КАКОГО-ЛИБО ПРОКЛАДЧИКА УТКА УВЕЛИЧИВАЕТ СКОРОСТНОЙ РЕЖИМ ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПНЕВМАТИЧЕСКОГО СПОСОБА ПРЕИМУЩЕСТВА: 1. ИСКЛЮЧЕНИЕ КАКОГО-ЛИБО ПРОКЛАДЧИКА УТКА УВЕЛИЧИВАЕТ СКОРОСТНОЙ РЕЖИМ СТАНКА. 2. ПРАКТИЧЕСКИЕ НЕОГРАНИЧЕННЫЙ ЗАПАС УТОЧНОЙ ПРЯЖИ. 3. УДОБНАЯ ЛИНИЯ ЗАПРАВКИ: ТКАЦКИЙ НАВОЙ И ТОВАРНЫЙ ВАЛИК МОГУТ БЫТЬ УСТАНОВЛЕНЫ С ОДНОЙ СТОРОНЫ, ОСНОВА МОЖЕТ РАСПОЛАГАТЬСЯ ПОД НАКЛОНОМ, ЧТО ОБЛЕГЧАЕТ ОСЛУЖИВАНИЕ СТАНКА. 4. НЕБОЛЬШИЕ РАЗМЕРЫ ЗЕВА. 5. ЧАСТОТА ВРАЩЕНИЯ ГЛАВНОГО ВАЛА СТАНКОВ ДО 1800 МИН. ¹־ 6. ПРОИЗВОДИТЕЛЬНОСТЬ СТАНКА ВОЗРАСТАЕТ В 5 РАЗ (САМЫЕ ПРОИЗВОДИТЕЛЬНЫЕ). 7. СНИЖЕНИЕ ШУМА В ТКАЦКИХ ЦЕХАХ.

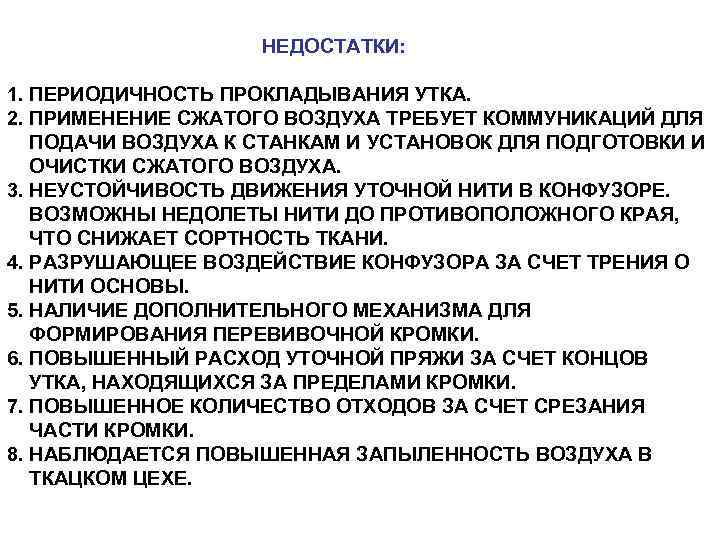

НЕДОСТАТКИ: 1. ПЕРИОДИЧНОСТЬ ПРОКЛАДЫВАНИЯ УТКА. 2. ПРИМЕНЕНИЕ СЖАТОГО ВОЗДУХА ТРЕБУЕТ КОММУНИКАЦИЙ ДЛЯ ПОДАЧИ ВОЗДУХА НЕДОСТАТКИ: 1. ПЕРИОДИЧНОСТЬ ПРОКЛАДЫВАНИЯ УТКА. 2. ПРИМЕНЕНИЕ СЖАТОГО ВОЗДУХА ТРЕБУЕТ КОММУНИКАЦИЙ ДЛЯ ПОДАЧИ ВОЗДУХА К СТАНКАМ И УСТАНОВОК ДЛЯ ПОДГОТОВКИ И ОЧИСТКИ СЖАТОГО ВОЗДУХА. 3. НЕУСТОЙЧИВОСТЬ ДВИЖЕНИЯ УТОЧНОЙ НИТИ В КОНФУЗОРЕ. ВОЗМОЖНЫ НЕДОЛЕТЫ НИТИ ДО ПРОТИВОПОЛОЖНОГО КРАЯ, ЧТО СНИЖАЕТ СОРТНОСТЬ ТКАНИ. 4. РАЗРУШАЮЩЕЕ ВОЗДЕЙСТВИЕ КОНФУЗОРА ЗА СЧЕТ ТРЕНИЯ О НИТИ ОСНОВЫ. 5. НАЛИЧИЕ ДОПОЛНИТЕЛЬНОГО МЕХАНИЗМА ДЛЯ ФОРМИРОВАНИЯ ПЕРЕВИВОЧНОЙ КРОМКИ. 6. ПОВЫШЕННЫЙ РАСХОД УТОЧНОЙ ПРЯЖИ ЗА СЧЕТ КОНЦОВ УТКА, НАХОДЯЩИХСЯ ЗА ПРЕДЕЛАМИ КРОМКИ. 7. ПОВЫШЕННОЕ КОЛИЧЕСТВО ОТХОДОВ ЗА СЧЕТ СРЕЗАНИЯ ЧАСТИ КРОМКИ. 8. НАБЛЮДАЕТСЯ ПОВЫШЕННАЯ ЗАПЫЛЕННОСТЬ ВОЗДУХА В ТКАЦКОМ ЦЕХЕ.

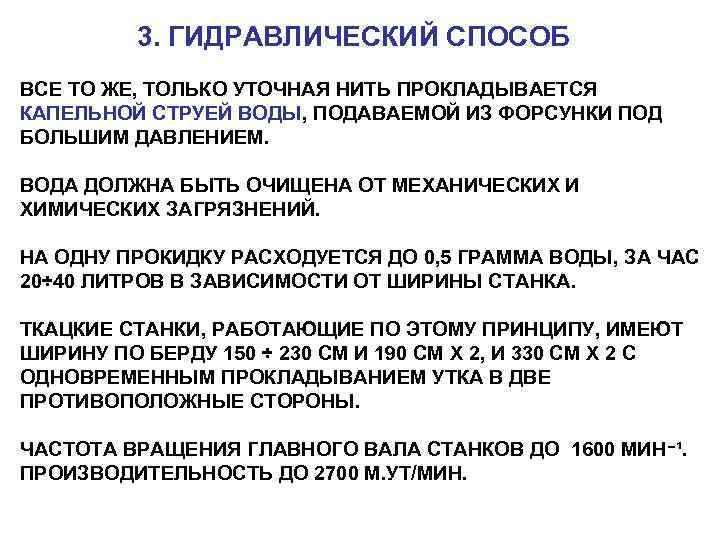

3. ГИДРАВЛИЧЕСКИЙ СПОСОБ ВСЕ ТО ЖЕ, ТОЛЬКО УТОЧНАЯ НИТЬ ПРОКЛАДЫВАЕТСЯ КАПЕЛЬНОЙ СТРУЕЙ ВОДЫ, ПОДАВАЕМОЙ 3. ГИДРАВЛИЧЕСКИЙ СПОСОБ ВСЕ ТО ЖЕ, ТОЛЬКО УТОЧНАЯ НИТЬ ПРОКЛАДЫВАЕТСЯ КАПЕЛЬНОЙ СТРУЕЙ ВОДЫ, ПОДАВАЕМОЙ ИЗ ФОРСУНКИ ПОД БОЛЬШИМ ДАВЛЕНИЕМ. ВОДА ДОЛЖНА БЫТЬ ОЧИЩЕНА ОТ МЕХАНИЧЕСКИХ И ХИМИЧЕСКИХ ЗАГРЯЗНЕНИЙ. НА ОДНУ ПРОКИДКУ РАСХОДУЕТСЯ ДО 0, 5 ГРАММА ВОДЫ, ЗА ЧАС 20÷ 40 ЛИТРОВ В ЗАВИСИМОСТИ ОТ ШИРИНЫ СТАНКА. ТКАЦКИЕ СТАНКИ, РАБОТАЮЩИЕ ПО ЭТОМУ ПРИНЦИПУ, ИМЕЮТ ШИРИНУ ПО БЕРДУ 150 ÷ 230 СМ И 190 СМ Х 2, И 330 СМ Х 2 С ОДНОВРЕМЕННЫМ ПРОКЛАДЫВАНИЕМ УТКА В ДВЕ ПРОТИВОПОЛОЖНЫЕ СТОРОНЫ. ЧАСТОТА ВРАЩЕНИЯ ГЛАВНОГО ВАЛА СТАНКОВ ДО 1600 МИН. ¹־ ПРОИЗВОДИТЕЛЬНОСТЬ ДО 2700 М. УТ/МИН.

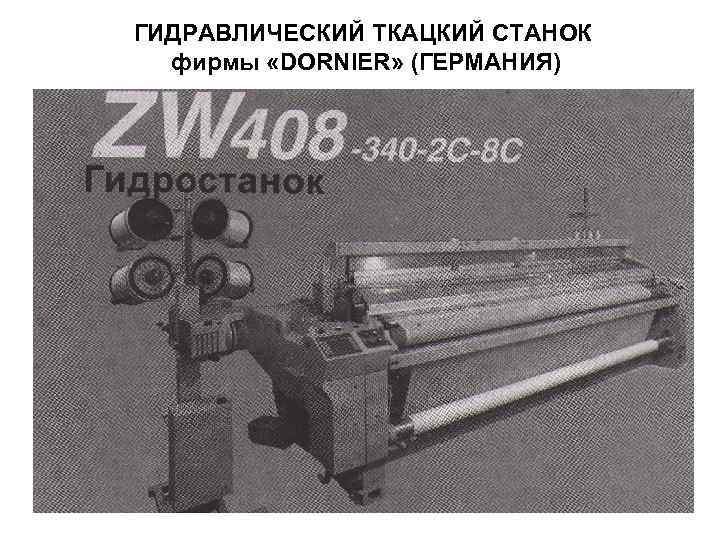

ГИДРАВЛИЧЕСКИЙ ТКАЦКИЙ СТАНОК фирмы «DORNIER» (ГЕРМАНИЯ) ГИДРАВЛИЧЕСКИЙ ТКАЦКИЙ СТАНОК фирмы «DORNIER» (ГЕРМАНИЯ)

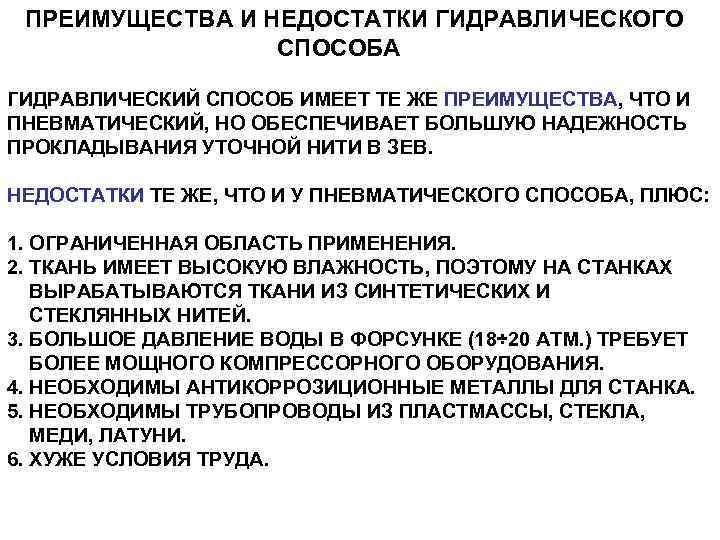

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ГИДРАВЛИЧЕСКОГО СПОСОБА ГИДРАВЛИЧЕСКИЙ СПОСОБ ИМЕЕТ ТЕ ЖЕ ПРЕИМУЩЕСТВА, ЧТО И ПНЕВМАТИЧЕСКИЙ, ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ГИДРАВЛИЧЕСКОГО СПОСОБА ГИДРАВЛИЧЕСКИЙ СПОСОБ ИМЕЕТ ТЕ ЖЕ ПРЕИМУЩЕСТВА, ЧТО И ПНЕВМАТИЧЕСКИЙ, НО ОБЕСПЕЧИВАЕТ БОЛЬШУЮ НАДЕЖНОСТЬ ПРОКЛАДЫВАНИЯ УТОЧНОЙ НИТИ В ЗЕВ. НЕДОСТАТКИ ТЕ ЖЕ, ЧТО И У ПНЕВМАТИЧЕСКОГО СПОСОБА, ПЛЮС: 1. ОГРАНИЧЕННАЯ ОБЛАСТЬ ПРИМЕНЕНИЯ. 2. ТКАНЬ ИМЕЕТ ВЫСОКУЮ ВЛАЖНОСТЬ, ПОЭТОМУ НА СТАНКАХ ВЫРАБАТЫВАЮТСЯ ТКАНИ ИЗ СИНТЕТИЧЕСКИХ И СТЕКЛЯННЫХ НИТЕЙ. 3. БОЛЬШОЕ ДАВЛЕНИЕ ВОДЫ В ФОРСУНКЕ (18÷ 20 АТМ. ) ТРЕБУЕТ БОЛЕЕ МОЩНОГО КОМПРЕССОРНОГО ОБОРУДОВАНИЯ. 4. НЕОБХОДИМЫ АНТИКОРРОЗИЦИОННЫЕ МЕТАЛЛЫ ДЛЯ СТАНКА. 5. НЕОБХОДИМЫ ТРУБОПРОВОДЫ ИЗ ПЛАСТМАССЫ, СТЕКЛА, МЕДИ, ЛАТУНИ. 6. ХУЖЕ УСЛОВИЯ ТРУДА.

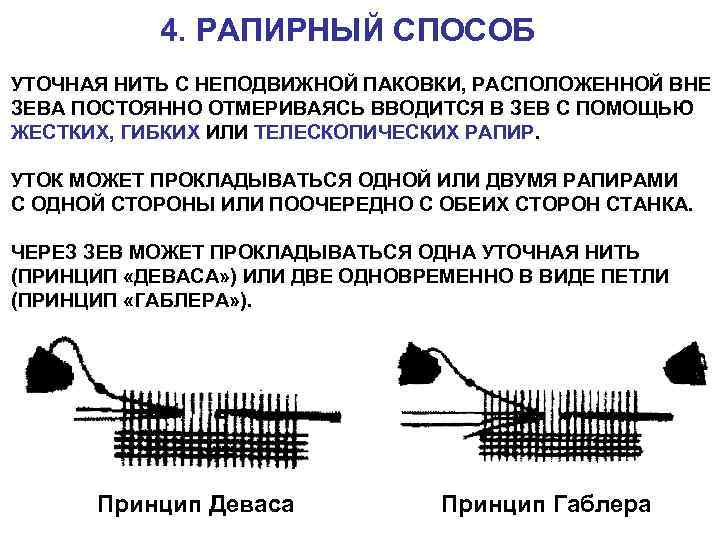

4. РАПИРНЫЙ СПОСОБ УТОЧНАЯ НИТЬ С НЕПОДВИЖНОЙ ПАКОВКИ, РАСПОЛОЖЕННОЙ ВНЕ ЗЕВА ПОСТОЯННО ОТМЕРИВАЯСЬ ВВОДИТСЯ 4. РАПИРНЫЙ СПОСОБ УТОЧНАЯ НИТЬ С НЕПОДВИЖНОЙ ПАКОВКИ, РАСПОЛОЖЕННОЙ ВНЕ ЗЕВА ПОСТОЯННО ОТМЕРИВАЯСЬ ВВОДИТСЯ В ЗЕВ С ПОМОЩЬЮ ЖЕСТКИХ, ГИБКИХ ИЛИ ТЕЛЕСКОПИЧЕСКИХ РАПИР. УТОК МОЖЕТ ПРОКЛАДЫВАТЬСЯ ОДНОЙ ИЛИ ДВУМЯ РАПИРАМИ С ОДНОЙ СТОРОНЫ ИЛИ ПООЧЕРЕДНО С ОБЕИХ СТОРОН СТАНКА. ЧЕРЕЗ ЗЕВ МОЖЕТ ПРОКЛАДЫВАТЬСЯ ОДНА УТОЧНАЯ НИТЬ (ПРИНЦИП «ДЕВАСА» ) ИЛИ ДВЕ ОДНОВРЕМЕННО В ВИДЕ ПЕТЛИ (ПРИНЦИП «ГАБЛЕРА» ). Принцип Деваса Принцип Габлера

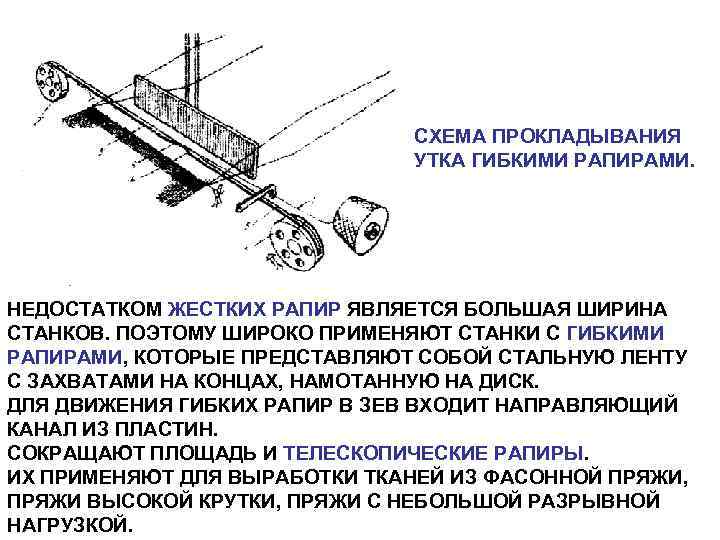

СХЕМА ПРОКЛАДЫВАНИЯ УТКА ГИБКИМИ РАПИРАМИ. НЕДОСТАТКОМ ЖЕСТКИХ РАПИР ЯВЛЯЕТСЯ БОЛЬШАЯ ШИРИНА СТАНКОВ. ПОЭТОМУ ШИРОКО СХЕМА ПРОКЛАДЫВАНИЯ УТКА ГИБКИМИ РАПИРАМИ. НЕДОСТАТКОМ ЖЕСТКИХ РАПИР ЯВЛЯЕТСЯ БОЛЬШАЯ ШИРИНА СТАНКОВ. ПОЭТОМУ ШИРОКО ПРИМЕНЯЮТ СТАНКИ С ГИБКИМИ РАПИРАМИ, КОТОРЫЕ ПРЕДСТАВЛЯЮТ СОБОЙ СТАЛЬНУЮ ЛЕНТУ С ЗАХВАТАМИ НА КОНЦАХ, НАМОТАННУЮ НА ДИСК. ДЛЯ ДВИЖЕНИЯ ГИБКИХ РАПИР В ЗЕВ ВХОДИТ НАПРАВЛЯЮЩИЙ КАНАЛ ИЗ ПЛАСТИН. СОКРАЩАЮТ ПЛОЩАДЬ И ТЕЛЕСКОПИЧЕСКИЕ РАПИРЫ. ИХ ПРИМЕНЯЮТ ДЛЯ ВЫРАБОТКИ ТКАНЕЙ ИЗ ФАСОННОЙ ПРЯЖИ, ПРЯЖИ ВЫСОКОЙ КРУТКИ, ПРЯЖИ С НЕБОЛЬШОЙ РАЗРЫВНОЙ НАГРУЗКОЙ.

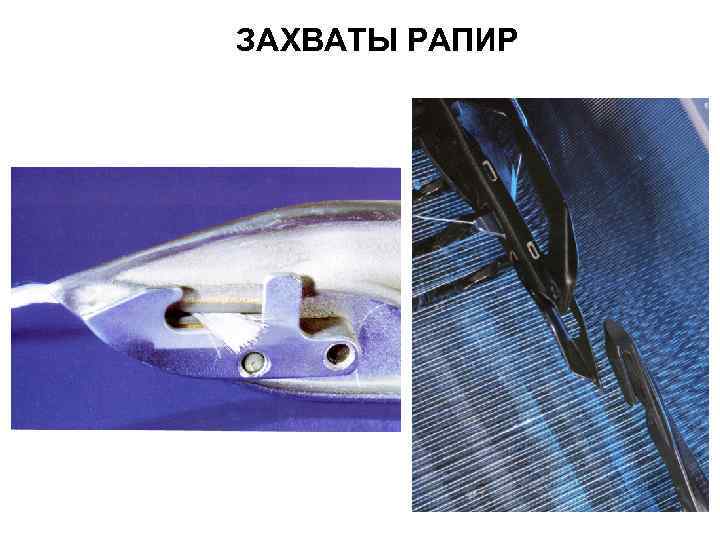

ЗАХВАТЫ РАПИР ЗАХВАТЫ РАПИР

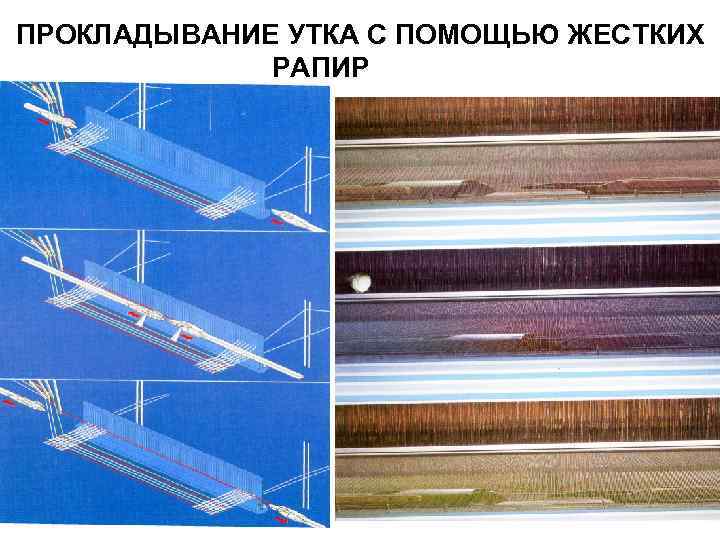

ПРОКЛАДЫВАНИЕ УТКА С ПОМОЩЬЮ ЖЕСТКИХ РАПИР ПРОКЛАДЫВАНИЕ УТКА С ПОМОЩЬЮ ЖЕСТКИХ РАПИР

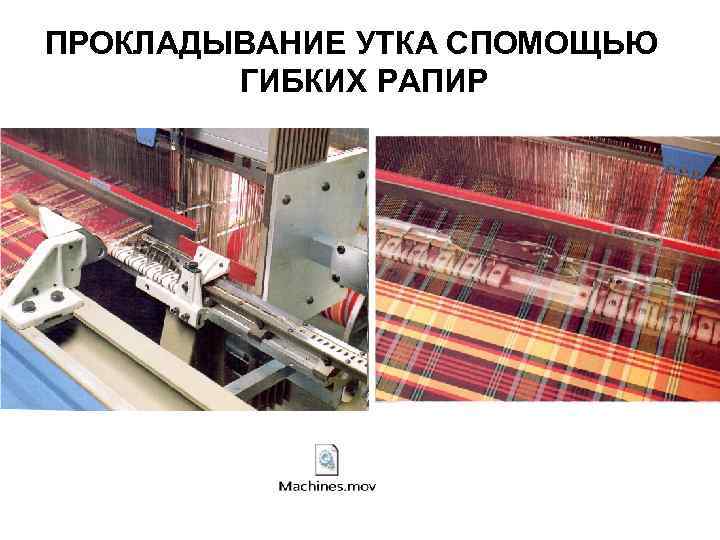

ПРОКЛАДЫВАНИЕ УТКА СПОМОЩЬЮ ГИБКИХ РАПИР ПРОКЛАДЫВАНИЕ УТКА СПОМОЩЬЮ ГИБКИХ РАПИР

РАБОТА РАПИРНОГО ТКАЦКОГО СТАНКА РАБОТА РАПИРНОГО ТКАЦКОГО СТАНКА

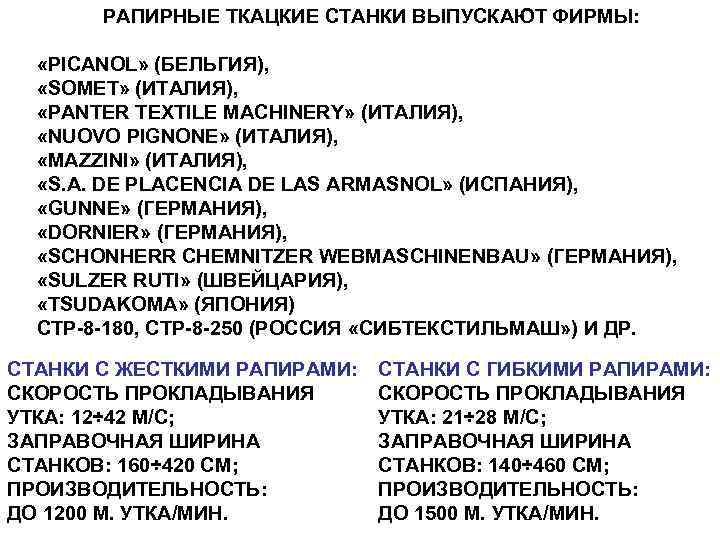

РАПИРНЫЕ ТКАЦКИЕ СТАНКИ ВЫПУСКАЮТ ФИРМЫ: «PICANOL» (БЕЛЬГИЯ), «SOMET» (ИТАЛИЯ), «PANTER TEXTILE MACHINERY» (ИТАЛИЯ), «NUOVO РАПИРНЫЕ ТКАЦКИЕ СТАНКИ ВЫПУСКАЮТ ФИРМЫ: «PICANOL» (БЕЛЬГИЯ), «SOMET» (ИТАЛИЯ), «PANTER TEXTILE MACHINERY» (ИТАЛИЯ), «NUOVO PIGNONE» (ИТАЛИЯ), «MAZZINI» (ИТАЛИЯ), «S. A. DE PLACENCIA DE LAS ARMASNOL» (ИСПАНИЯ), «GUNNE» (ГЕРМАНИЯ), «DORNIER» (ГЕРМАНИЯ), «SCHONHERR CHEMNITZER WEBMASCHINENBAU» (ГЕРМАНИЯ), «SULZER RUTI» (ШВЕЙЦАРИЯ), «TSUDAKOMA» (ЯПОНИЯ) СТР-8 -180, СТР-8 -250 (РОССИЯ «СИБТЕКСТИЛЬМАШ» ) И ДР. СТАНКИ С ЖЕСТКИМИ РАПИРАМИ: СКОРОСТЬ ПРОКЛАДЫВАНИЯ УТКА: 12÷ 42 М/С; ЗАПРАВОЧНАЯ ШИРИНА СТАНКОВ: 160÷ 420 СМ; ПРОИЗВОДИТЕЛЬНОСТЬ: ДО 1200 М. УТКА/МИН. СТАНКИ С ГИБКИМИ РАПИРАМИ: СКОРОСТЬ ПРОКЛАДЫВАНИЯ УТКА: 21÷ 28 М/С; ЗАПРАВОЧНАЯ ШИРИНА СТАНКОВ: 140÷ 460 СМ; ПРОИЗВОДИТЕЛЬНОСТЬ: ДО 1500 М. УТКА/МИН.

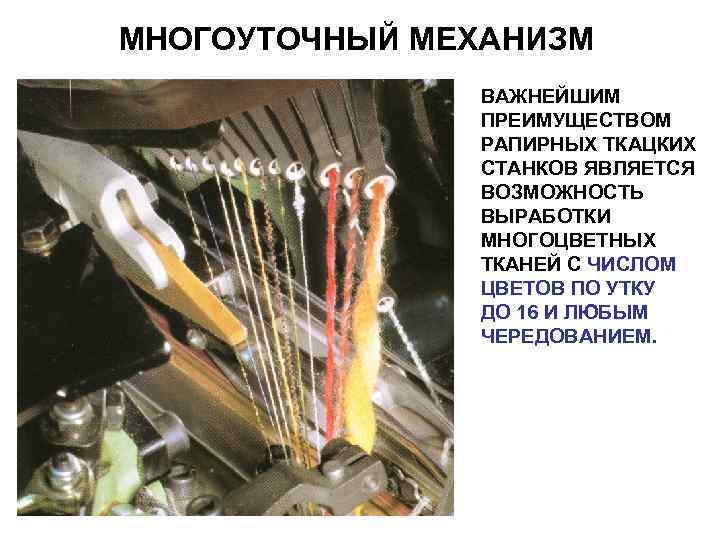

МНОГОУТОЧНЫЙ МЕХАНИЗМ ВАЖНЕЙШИМ ПРЕИМУЩЕСТВОМ РАПИРНЫХ ТКАЦКИХ СТАНКОВ ЯВЛЯЕТСЯ ВОЗМОЖНОСТЬ ВЫРАБОТКИ МНОГОЦВЕТНЫХ ТКАНЕЙ С ЧИСЛОМ МНОГОУТОЧНЫЙ МЕХАНИЗМ ВАЖНЕЙШИМ ПРЕИМУЩЕСТВОМ РАПИРНЫХ ТКАЦКИХ СТАНКОВ ЯВЛЯЕТСЯ ВОЗМОЖНОСТЬ ВЫРАБОТКИ МНОГОЦВЕТНЫХ ТКАНЕЙ С ЧИСЛОМ ЦВЕТОВ ПО УТКУ ДО 16 И ЛЮБЫМ ЧЕРЕДОВАНИЕМ.

РАПИРНЫЙ ТКАЦКИЙ СТАНОК СТР РАПИРНЫЙ ТКАЦКИЙ СТАНОК СТР

РАПИРНЫЙ ТКАЦКИЙ СТАНОК типа РS фирмы «DORNIER» (ГЕРМАНИЯ) РАПИРНЫЙ ТКАЦКИЙ СТАНОК типа РS фирмы «DORNIER» (ГЕРМАНИЯ)

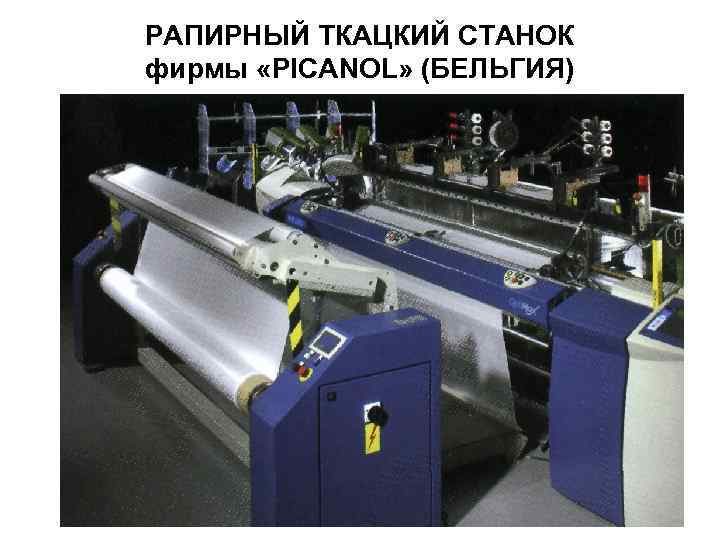

РАПИРНЫЙ ТКАЦКИЙ СТАНОК фирмы «PICANOL» (БЕЛЬГИЯ) РАПИРНЫЙ ТКАЦКИЙ СТАНОК фирмы «PICANOL» (БЕЛЬГИЯ)

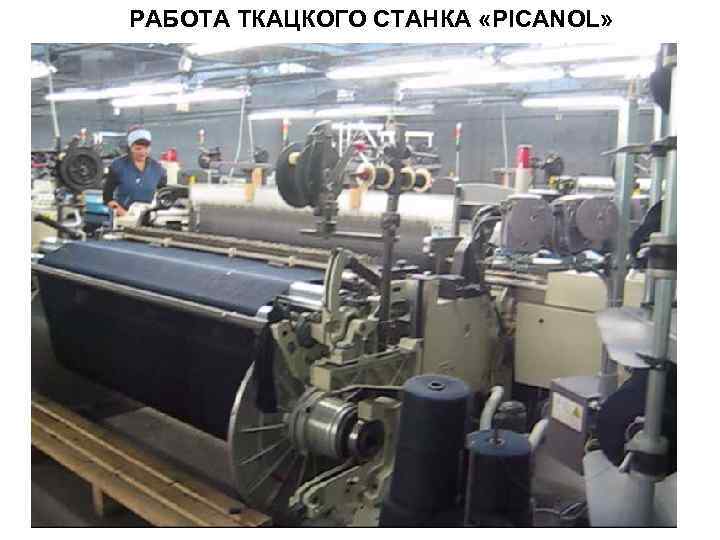

РАБОТА ТКАЦКОГО СТАНКА «PICANOL» РАБОТА ТКАЦКОГО СТАНКА «PICANOL»

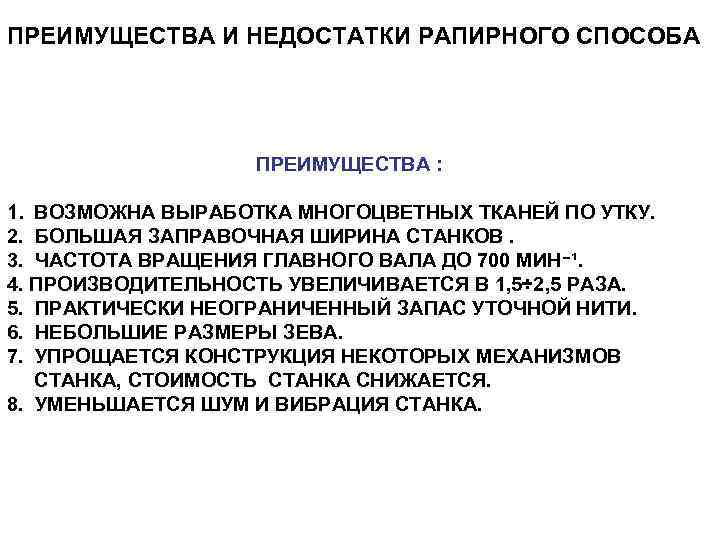

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ РАПИРНОГО СПОСОБА ПРЕИМУЩЕСТВА : 1. ВОЗМОЖНА ВЫРАБОТКА МНОГОЦВЕТНЫХ ТКАНЕЙ ПО УТКУ. ПРЕИМУЩЕСТВА И НЕДОСТАТКИ РАПИРНОГО СПОСОБА ПРЕИМУЩЕСТВА : 1. ВОЗМОЖНА ВЫРАБОТКА МНОГОЦВЕТНЫХ ТКАНЕЙ ПО УТКУ. 2. БОЛЬШАЯ ЗАПРАВОЧНАЯ ШИРИНА СТАНКОВ. 3. ЧАСТОТА ВРАЩЕНИЯ ГЛАВНОГО ВАЛА ДО 700 МИН. ¹־ 4. ПРОИЗВОДИТЕЛЬНОСТЬ УВЕЛИЧИВАЕТСЯ В 1, 5÷ 2, 5 РАЗА. 5. ПРАКТИЧЕСКИ НЕОГРАНИЧЕННЫЙ ЗАПАС УТОЧНОЙ НИТИ. 6. НЕБОЛЬШИЕ РАЗМЕРЫ ЗЕВА. 7. УПРОЩАЕТСЯ КОНСТРУКЦИЯ НЕКОТОРЫХ МЕХАНИЗМОВ СТАНКА, СТОИМОСТЬ СТАНКА СНИЖАЕТСЯ. 8. УМЕНЬШАЕТСЯ ШУМ И ВИБРАЦИЯ СТАНКА.

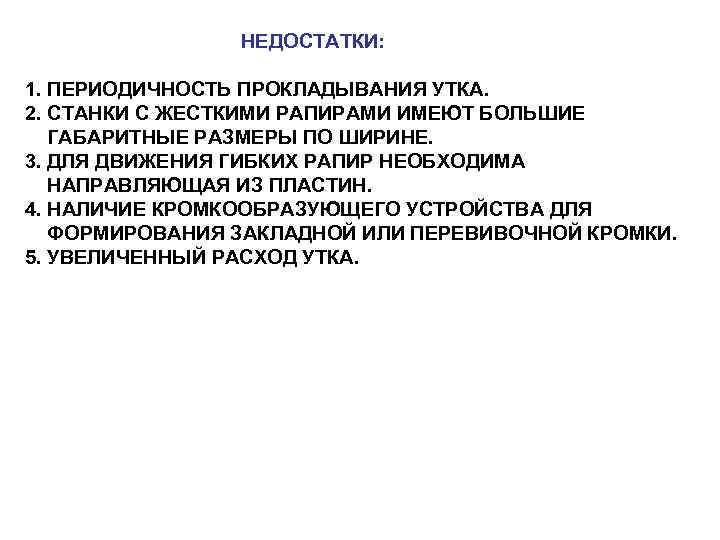

НЕДОСТАТКИ: 1. ПЕРИОДИЧНОСТЬ ПРОКЛАДЫВАНИЯ УТКА. 2. СТАНКИ С ЖЕСТКИМИ РАПИРАМИ ИМЕЮТ БОЛЬШИЕ ГАБАРИТНЫЕ РАЗМЕРЫ НЕДОСТАТКИ: 1. ПЕРИОДИЧНОСТЬ ПРОКЛАДЫВАНИЯ УТКА. 2. СТАНКИ С ЖЕСТКИМИ РАПИРАМИ ИМЕЮТ БОЛЬШИЕ ГАБАРИТНЫЕ РАЗМЕРЫ ПО ШИРИНЕ. 3. ДЛЯ ДВИЖЕНИЯ ГИБКИХ РАПИР НЕОБХОДИМА НАПРАВЛЯЮЩАЯ ИЗ ПЛАСТИН. 4. НАЛИЧИЕ КРОМКООБРАЗУЮЩЕГО УСТРОЙСТВА ДЛЯ ФОРМИРОВАНИЯ ЗАКЛАДНОЙ ИЛИ ПЕРЕВИВОЧНОЙ КРОМКИ. 5. УВЕЛИЧЕННЫЙ РАСХОД УТКА.

5. ПНЕВМОРАПИРНЫЙ СПОСОБ УТОЧНАЯ НИТЬ С БОБИНЫ, УСТАНОВЛЕННОЙ ВНЕ ЗЕВА, ПОСТОЯННО ОТМЕРИВАЯСЬ, ПОДАЕТСЯ В 5. ПНЕВМОРАПИРНЫЙ СПОСОБ УТОЧНАЯ НИТЬ С БОБИНЫ, УСТАНОВЛЕННОЙ ВНЕ ЗЕВА, ПОСТОЯННО ОТМЕРИВАЯСЬ, ПОДАЕТСЯ В ЗЕВ С ПОМОЩЬЮ ЖЕСТКИХ ПОЛЫХ РАПИР, ПЕРЕМЕЩАЯСЬ В НИХ СЖАТЫМ ВОЗДУХОМ. 1 - ПРАВАЯ РАПИРА, 2 - КОМПЕНСАТОР, 3 - ЛЕВАЯ РАПИРА, 4 - БОБИНА, 5 - НАТЯЖНОЕ УСТРОЙСТВО, 6 - ОТМЕРИВАЮЩИЙ БАРАБАНЧИК, 7 - НАЖИМНОЙ РОЛИК. СКОРОСТЬ ПРОКЛАДЫВАНИЯ УТКА: 18÷ 20 М/С; ЗАПРАВОЧНАЯ ШИРИНА СТАНКОВ: 100÷ 190 СМ; ПРОИЗВОДИТЕЛЬНОСТЬ: ДО 1000 М. УТКА/МИН.

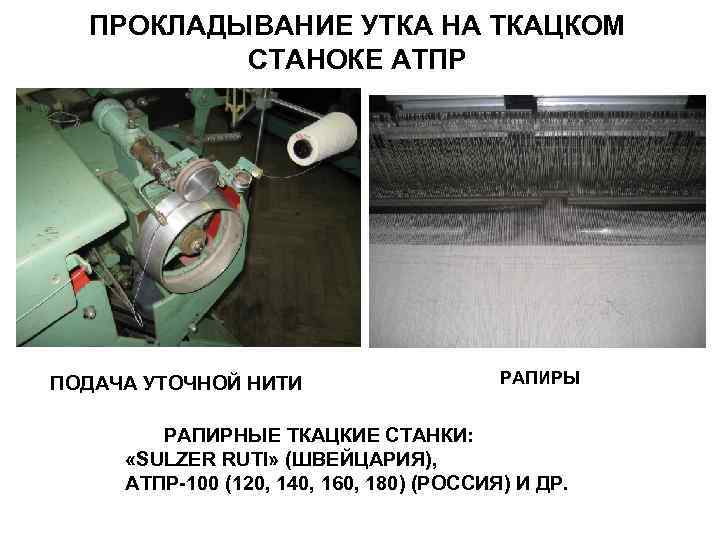

ПРОКЛАДЫВАНИЕ УТКА НА ТКАЦКОМ СТАНОКЕ АТПР ПОДАЧА УТОЧНОЙ НИТИ РАПИРЫ РАПИРНЫЕ ТКАЦКИЕ СТАНКИ: «SULZER ПРОКЛАДЫВАНИЕ УТКА НА ТКАЦКОМ СТАНОКЕ АТПР ПОДАЧА УТОЧНОЙ НИТИ РАПИРЫ РАПИРНЫЕ ТКАЦКИЕ СТАНКИ: «SULZER RUTI» (ШВЕЙЦАРИЯ), АТПР-100 (120, 140, 160, 180) (РОССИЯ) И ДР.

РАБОТА ТКАЦКОГО СТАНКА АТПР РАБОТА ТКАЦКОГО СТАНКА АТПР

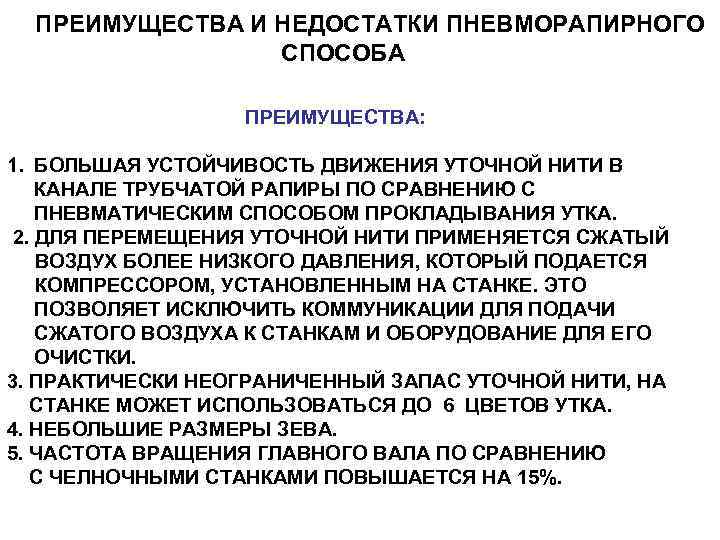

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПНЕВМОРАПИРНОГО СПОСОБА ПРЕИМУЩЕСТВА: 1. БОЛЬШАЯ УСТОЙЧИВОСТЬ ДВИЖЕНИЯ УТОЧНОЙ НИТИ В КАНАЛЕ ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПНЕВМОРАПИРНОГО СПОСОБА ПРЕИМУЩЕСТВА: 1. БОЛЬШАЯ УСТОЙЧИВОСТЬ ДВИЖЕНИЯ УТОЧНОЙ НИТИ В КАНАЛЕ ТРУБЧАТОЙ РАПИРЫ ПО СРАВНЕНИЮ С ПНЕВМАТИЧЕСКИМ СПОСОБОМ ПРОКЛАДЫВАНИЯ УТКА. 2. ДЛЯ ПЕРЕМЕЩЕНИЯ УТОЧНОЙ НИТИ ПРИМЕНЯЕТСЯ СЖАТЫЙ ВОЗДУХ БОЛЕЕ НИЗКОГО ДАВЛЕНИЯ, КОТОРЫЙ ПОДАЕТСЯ КОМПРЕССОРОМ, УСТАНОВЛЕННЫМ НА СТАНКЕ. ЭТО ПОЗВОЛЯЕТ ИСКЛЮЧИТЬ КОММУНИКАЦИИ ДЛЯ ПОДАЧИ СЖАТОГО ВОЗДУХА К СТАНКАМ И ОБОРУДОВАНИЕ ДЛЯ ЕГО ОЧИСТКИ. 3. ПРАКТИЧЕСКИ НЕОГРАНИЧЕННЫЙ ЗАПАС УТОЧНОЙ НИТИ, НА СТАНКЕ МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ДО 6 ЦВЕТОВ УТКА. 4. НЕБОЛЬШИЕ РАЗМЕРЫ ЗЕВА. 5. ЧАСТОТА ВРАЩЕНИЯ ГЛАВНОГО ВАЛА ПО СРАВНЕНИЮ С ЧЕЛНОЧНЫМИ СТАНКАМИ ПОВЫШАЕТСЯ НА 15%.

НЕДОСТАТКИ : 1. ПЕРЕОДИЧНОСТЬ ПРОКЛАДЫВАНИЯ УТКА. 2. ВОЗВРАТНО-ПОСТУПАТЕЛЬНОЕ ДВИЖЕНИЕ РАПИР СО ЗНАЧИТЕЛЬНОЙ СКОРОСТЬЮ СОЗДАЕТ НЕДОСТАТКИ : 1. ПЕРЕОДИЧНОСТЬ ПРОКЛАДЫВАНИЯ УТКА. 2. ВОЗВРАТНО-ПОСТУПАТЕЛЬНОЕ ДВИЖЕНИЕ РАПИР СО ЗНАЧИТЕЛЬНОЙ СКОРОСТЬЮ СОЗДАЕТ ТЯЖЕЛЫЕ ДИНАМИЧЕСКИЕ УСЛОВИЯ РАБОТЫ МЕХАНИЗМА ПРИВОДА РАПИР. 3. НАЛИЧИЕ ДОПОЛНИТЕЛЬНЫХ МЕХАНИЗМОВ ДЛЯ ОБРАЗОВАНИЯ ЗАКЛАДНЫХ ИЛИ БРОШЮРОВОЧНЫХ КРОМОК. 4. ПОВЫШЕННЫЙ РАСХОД УТОЧНОЙ ПРЯЖИ. 5. УВЕЛИЧИВАЮТСЯ ГАБАРИТНЫЕ РАЗМЕРЫ СТАНКА ПО ШИРИНЕ.
