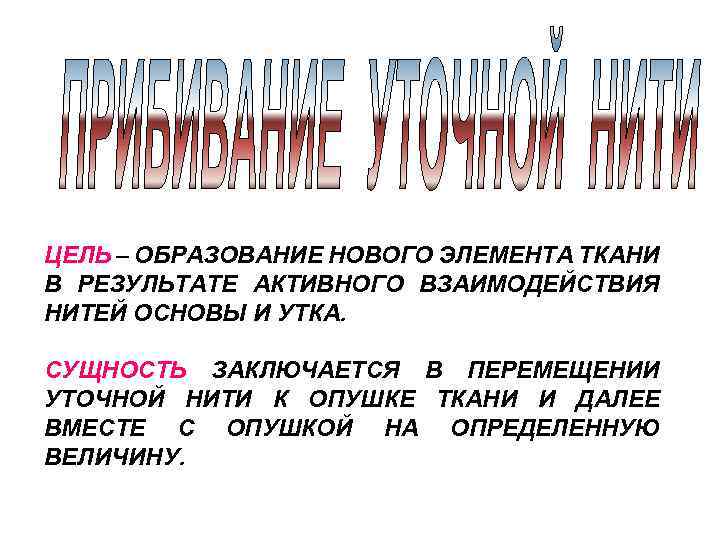

ЦЕЛЬ – ОБРАЗОВАНИЕ НОВОГО ЭЛЕМЕНТА ТКАНИ В РЕЗУЛЬТАТЕ АКТИВНОГО ВЗАИМОДЕЙСТВИЯ НИТЕЙ ОСНОВЫ И УТКА. СУЩНОСТЬ ЗАКЛЮЧАЕТСЯ В ПЕРЕМЕЩЕНИИ УТОЧНОЙ НИТИ К ОПУШКЕ ТКАНИ И ДАЛЕЕ ВМЕСТЕ С ОПУШКОЙ НА ОПРЕДЕЛЕННУЮ ВЕЛИЧИНУ.

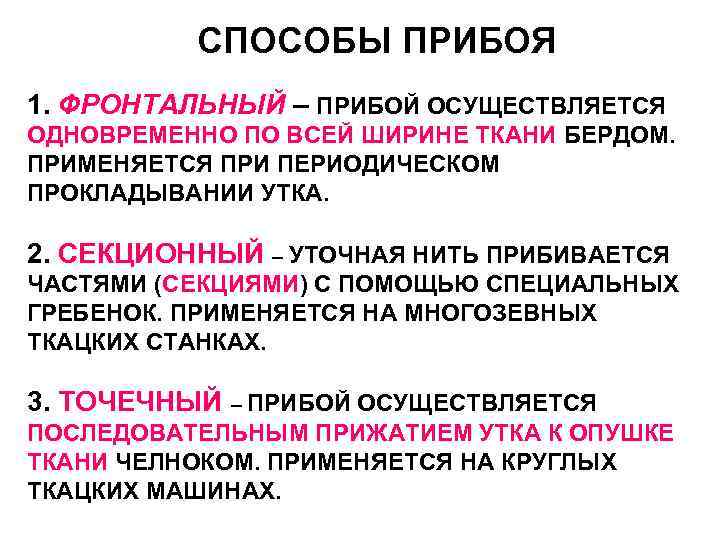

СПОСОБЫ ПРИБОЯ 1. ФРОНТАЛЬНЫЙ – ПРИБОЙ ОСУЩЕСТВЛЯЕТСЯ ОДНОВРЕМЕННО ПО ВСЕЙ ШИРИНЕ ТКАНИ БЕРДОМ. ПРИМЕНЯЕТСЯ ПРИ ПЕРИОДИЧЕСКОМ ПРОКЛАДЫВАНИИ УТКА. 2. СЕКЦИОННЫЙ – УТОЧНАЯ НИТЬ ПРИБИВАЕТСЯ ЧАСТЯМИ (СЕКЦИЯМИ) С ПОМОЩЬЮ СПЕЦИАЛЬНЫХ ГРЕБЕНОК. ПРИМЕНЯЕТСЯ НА МНОГОЗЕВНЫХ ТКАЦКИХ СТАНКАХ. 3. ТОЧЕЧНЫЙ – ПРИБОЙ ОСУЩЕСТВЛЯЕТСЯ ПОСЛЕДОВАТЕЛЬНЫМ ПРИЖАТИЕМ УТКА К ОПУШКЕ ТКАНИ ЧЕЛНОКОМ. ПРИМЕНЯЕТСЯ НА КРУГЛЫХ ТКАЦКИХ МАШИНАХ.

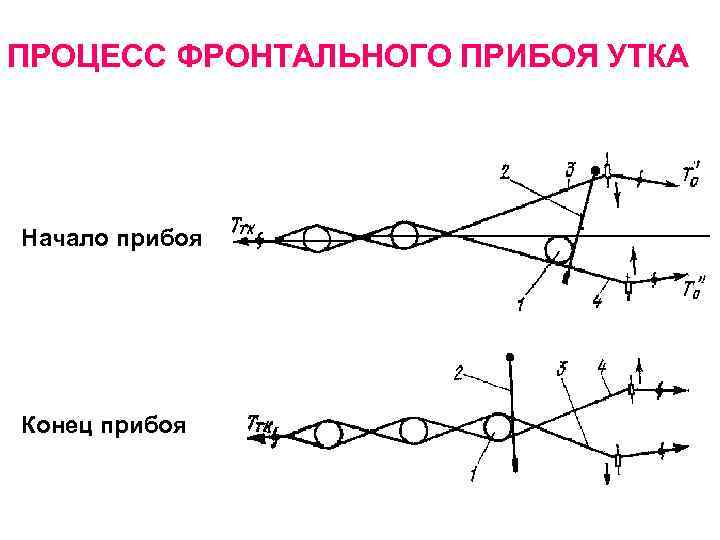

ПРОЦЕСС ФРОНТАЛЬНОГО ПРИБОЯ УТКА Начало прибоя Конец прибоя

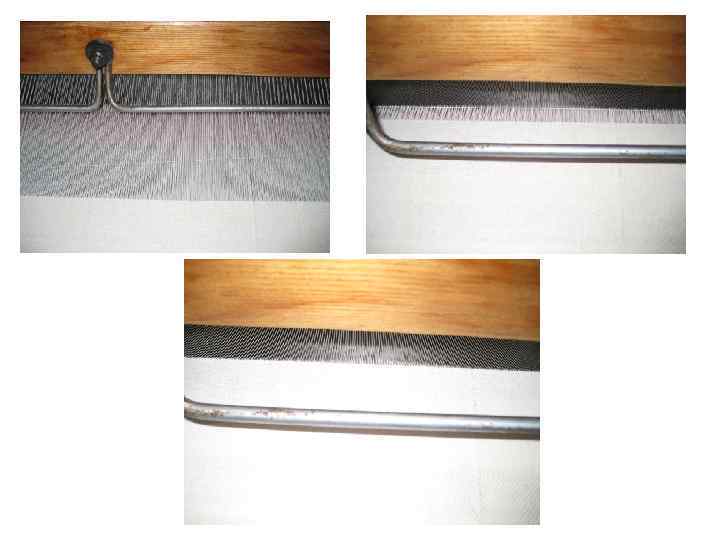

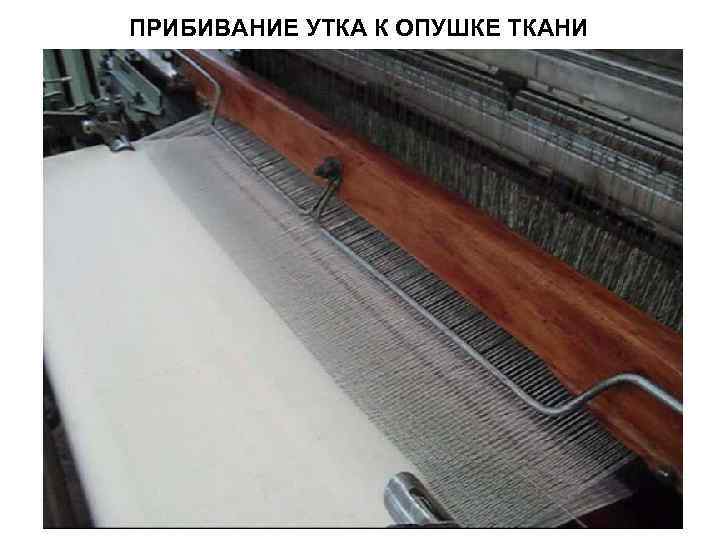

ПРИБИВАНИЕ УТКА К ОПУШКЕ ТКАНИ

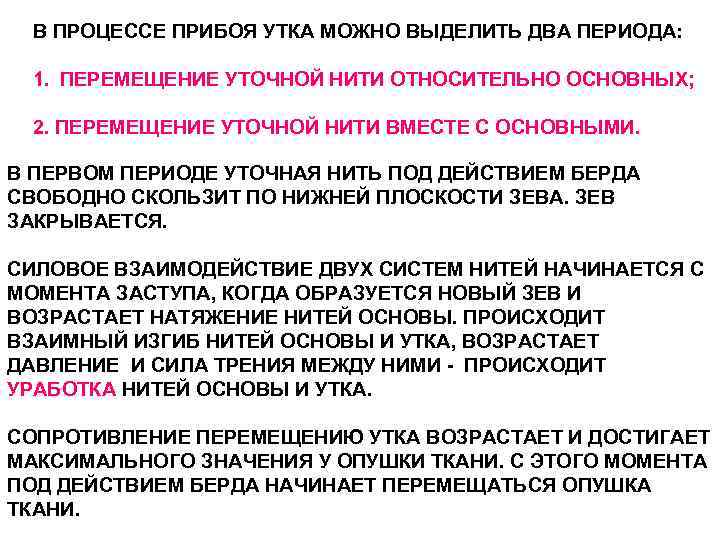

В ПРОЦЕССЕ ПРИБОЯ УТКА МОЖНО ВЫДЕЛИТЬ ДВА ПЕРИОДА: 1. ПЕРЕМЕЩЕНИЕ УТОЧНОЙ НИТИ ОТНОСИТЕЛЬНО ОСНОВНЫХ; 2. ПЕРЕМЕЩЕНИЕ УТОЧНОЙ НИТИ ВМЕСТЕ С ОСНОВНЫМИ. В ПЕРВОМ ПЕРИОДЕ УТОЧНАЯ НИТЬ ПОД ДЕЙСТВИЕМ БЕРДА СВОБОДНО СКОЛЬЗИТ ПО НИЖНЕЙ ПЛОСКОСТИ ЗЕВА. ЗЕВ ЗАКРЫВАЕТСЯ. СИЛОВОЕ ВЗАИМОДЕЙСТВИЕ ДВУХ СИСТЕМ НИТЕЙ НАЧИНАЕТСЯ С МОМЕНТА ЗАСТУПА, КОГДА ОБРАЗУЕТСЯ НОВЫЙ ЗЕВ И ВОЗРАСТАЕТ НАТЯЖЕНИЕ НИТЕЙ ОСНОВЫ. ПРОИСХОДИТ ВЗАИМНЫЙ ИЗГИБ НИТЕЙ ОСНОВЫ И УТКА, ВОЗРАСТАЕТ ДАВЛЕНИЕ И СИЛА ТРЕНИЯ МЕЖДУ НИМИ - ПРОИСХОДИТ УРАБОТКА НИТЕЙ ОСНОВЫ И УТКА. СОПРОТИВЛЕНИЕ ПЕРЕМЕЩЕНИЮ УТКА ВОЗРАСТАЕТ И ДОСТИГАЕТ МАКСИМАЛЬНОГО ЗНАЧЕНИЯ У ОПУШКИ ТКАНИ. С ЭТОГО МОМЕНТА ПОД ДЕЙСТВИЕМ БЕРДА НАЧИНАЕТ ПЕРЕМЕЩАТЬСЯ ОПУШКА ТКАНИ.

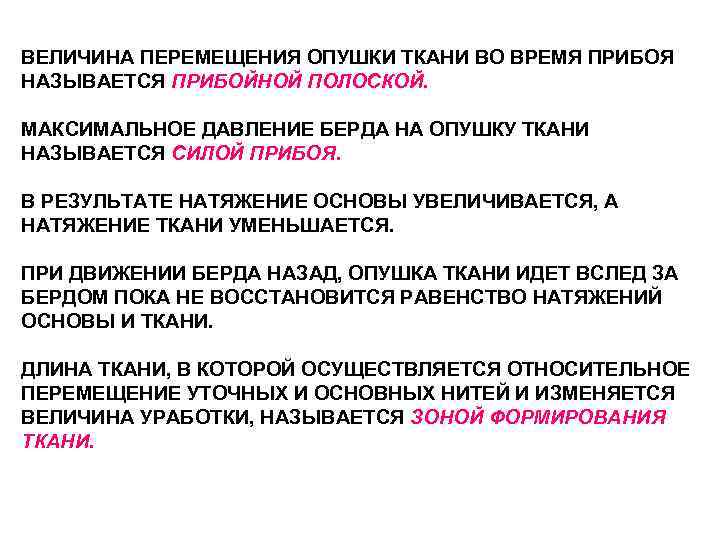

ВЕЛИЧИНА ПЕРЕМЕЩЕНИЯ ОПУШКИ ТКАНИ ВО ВРЕМЯ ПРИБОЯ НАЗЫВАЕТСЯ ПРИБОЙНОЙ ПОЛОСКОЙ. МАКСИМАЛЬНОЕ ДАВЛЕНИЕ БЕРДА НА ОПУШКУ ТКАНИ НАЗЫВАЕТСЯ СИЛОЙ ПРИБОЯ. В РЕЗУЛЬТАТЕ НАТЯЖЕНИЕ ОСНОВЫ УВЕЛИЧИВАЕТСЯ, А НАТЯЖЕНИЕ ТКАНИ УМЕНЬШАЕТСЯ. ПРИ ДВИЖЕНИИ БЕРДА НАЗАД, ОПУШКА ТКАНИ ИДЕТ ВСЛЕД ЗА БЕРДОМ ПОКА НЕ ВОССТАНОВИТСЯ РАВЕНСТВО НАТЯЖЕНИЙ ОСНОВЫ И ТКАНИ. ДЛИНА ТКАНИ, В КОТОРОЙ ОСУЩЕСТВЛЯЕТСЯ ОТНОСИТЕЛЬНОЕ ПЕРЕМЕЩЕНИЕ УТОЧНЫХ И ОСНОВНЫХ НИТЕЙ И ИЗМЕНЯЕТСЯ ВЕЛИЧИНА УРАБОТКИ, НАЗЫВАЕТСЯ ЗОНОЙ ФОРМИРОВАНИЯ ТКАНИ.
БАТАННЫЕ МЕХАНИЗМЫ НАЗНАЧЕНИЕ: - ПРИБИВАЮТ УТОЧНУЮ НИТЬ К ОПУШКЕ ТКАНИ; - НАПРАВЛЯЮТ ДВИЖЕНИЕ ЧЕЛНОКА (МИКРОПРОКЛАДЧИКА И ДР. ) ЧЕРЕЗ ЗЕВ; - БЛАГОДАРЯ БЕРДУ ОПРЕДЕЛЯЮТ ШИРИНУ И ПЛОТНОСТЬ ТКАНИ ПО ОСНОВЕ; - ГАСЯТ ЭНЕРГИЮ ЧЕЛНОКА ПОСЛЕ ПРОКЛАДЫВАНИЯ УТКА И УДЕРЖИВАЮТ ЧЕЛНОК ЗА ПРЕДЕЛАМИ ЗЕВА ВО ВРЕМЯ ПРИБОЯ УТКА; - ПРИВОДЯТ В ДВИЖЕНИЕ МЕХАНИЗМЫ ТОВАРНОГО И ОСНОВНОГО РЕГУЛЯТОРОВ И ДР. КЛАССИФИКАЦИЯ ПО ТИПУ ПРИВОДА: - КРИВОШИПНЫЕ; - КУЛАЧКОВЫЕ.

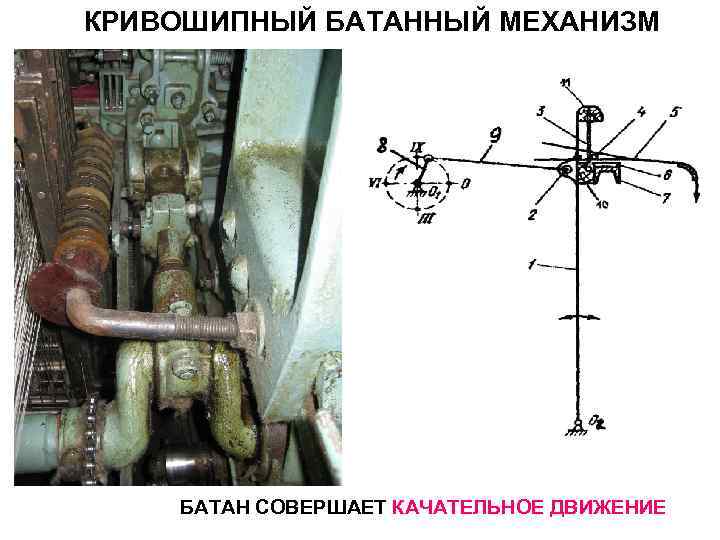

КРИВОШИПНЫЙ БАТАННЫЙ МЕХАНИЗМ БАТАН СОВЕРШАЕТ КАЧАТЕЛЬНОЕ ДВИЖЕНИЕ
КУЛАЧКОВЫЙ БАТАННЫЙ МЕХАНИЗМ МОЖЕТ ОБЕСПЕЧИТЬ ЛЮБОЙ ЗАКОН ДВИЖЕНИЯ И ЛЮБУЮ ПРОДОЛЖИТЕЛЬНОСТЬ ДВИЖЕНИЯ И ВЫСТОЯ БЕРДА, ЧТО НЕОБХОДИМО ПРИ РАБОТЕ НА ВЫСОКОСКОРОСТНЫХ ТКАЦКИХ СТАНКАХ И СТАНКАХ БОЛЬШОЙ ШИРИНЫ. БЛАГОДАРЯ ЗАДАННОМУ ПРОФИЛЮ КУЛАЧКОВ ВО ВРЕМЯ ПРОКЛАДЫВАНИЯ УТКА БАТАН СОВЕРШАЕТ КАЧАТЕЛЬНОЕ ДВИЖЕНИЕ И ВЫСТАИВАЕТ В ЗАДНЕМ ПОЛОЖЕНИИ. ВРЕМЯ ВЫСТОЯ БАТАНА ЗНАЧИТЕЛЬНО ПРЕВЫШАЕТ ВРЕМЯ ПРОКЛАДЫВАНИЯ УТКА, ТЕМ САМЫМ ОБЕСПЕЧИВАЕТСЯ ПРЯМОЛИНЕЙНАЯ ТРАЕКТОРИЯ ДВИЖЕНИЯ УТОЧНОЙ НИТИ В ЗЕВЕ И НЕОБХОДИМОЕ ВРЕМЯ ДЛЯ РАБОТЫ КРОМКООБРАЗУЮЩЕГО УСТРОЙСТВА.

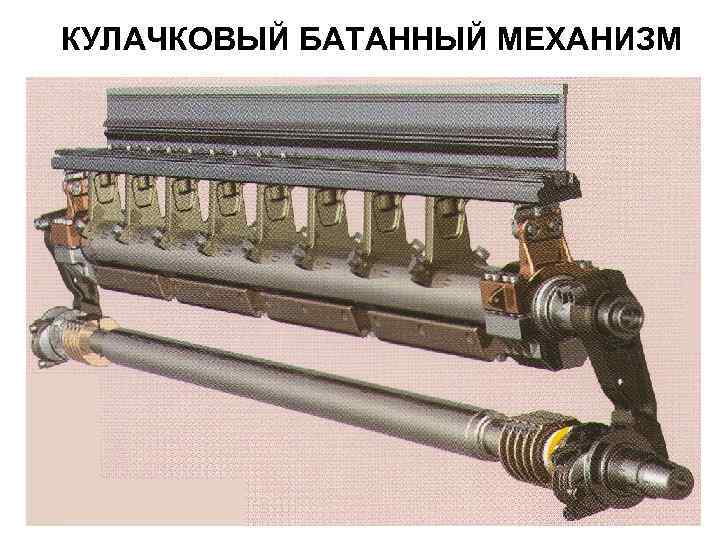

КУЛАЧКОВЫЙ БАТАННЫЙ МЕХАНИЗМ

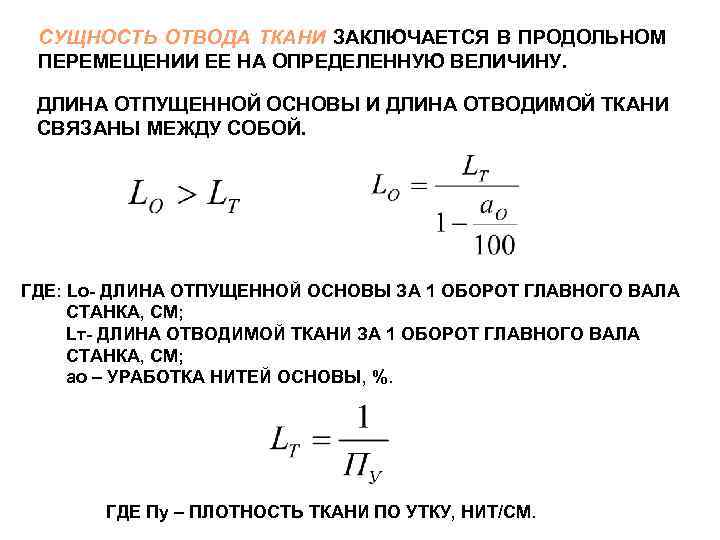

СУЩНОСТЬ ОТВОДА ТКАНИ ЗАКЛЮЧАЕТСЯ В ПРОДОЛЬНОМ ПЕРЕМЕЩЕНИИ ЕЕ НА ОПРЕДЕЛЕННУЮ ВЕЛИЧИНУ. ДЛИНА ОТПУЩЕННОЙ ОСНОВЫ И ДЛИНА ОТВОДИМОЙ ТКАНИ СВЯЗАНЫ МЕЖДУ СОБОЙ. ГДЕ: Lо- ДЛИНА ОТПУЩЕННОЙ ОСНОВЫ ЗА 1 ОБОРОТ ГЛАВНОГО ВАЛА СТАНКА, СМ; Lт- ДЛИНА ОТВОДИМОЙ ТКАНИ ЗА 1 ОБОРОТ ГЛАВНОГО ВАЛА СТАНКА, СМ; ао – УРАБОТКА НИТЕЙ ОСНОВЫ, %. ГДЕ Пу – ПЛОТНОСТЬ ТКАНИ ПО УТКУ, НИТ/СМ.

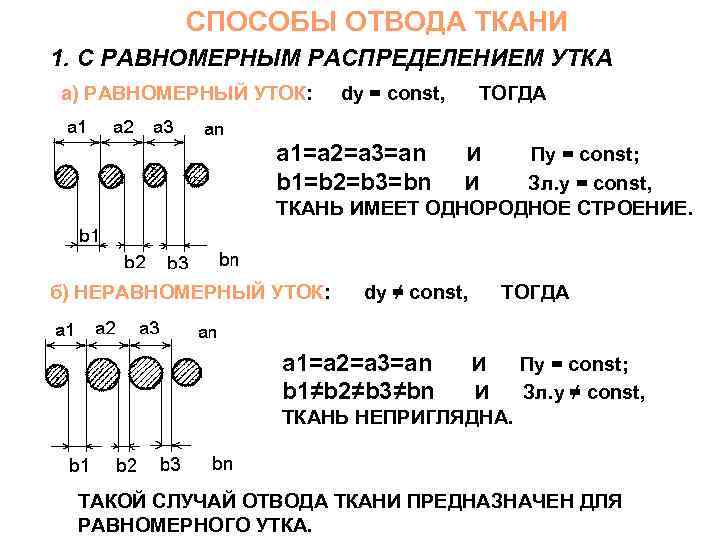

СПОСОБЫ ОТВОДА ТКАНИ 1. С РАВНОМЕРНЫМ РАСПРЕДЕЛЕНИЕМ УТКА а) РАВНОМЕРНЫЙ УТОК: dу = const, ТОГДА а 1=а 2=а 3=аn b 1=b 2=b 3=bn И Пу = const; И Зл. у = const, ТКАНЬ ИМЕЕТ ОДНОРОДНОЕ СТРОЕНИЕ. б) НЕРАВНОМЕРНЫЙ УТОК: dу ≠ const, ТОГДА а 1=а 2=а 3=аn b 1≠b 2≠b 3≠bn И Пу = const; И Зл. у ≠ const, ТКАНЬ НЕПРИГЛЯДНА. ТАКОЙ СЛУЧАЙ ОТВОДА ТКАНИ ПРЕДНАЗНАЧЕН ДЛЯ РАВНОМЕРНОГО УТКА.

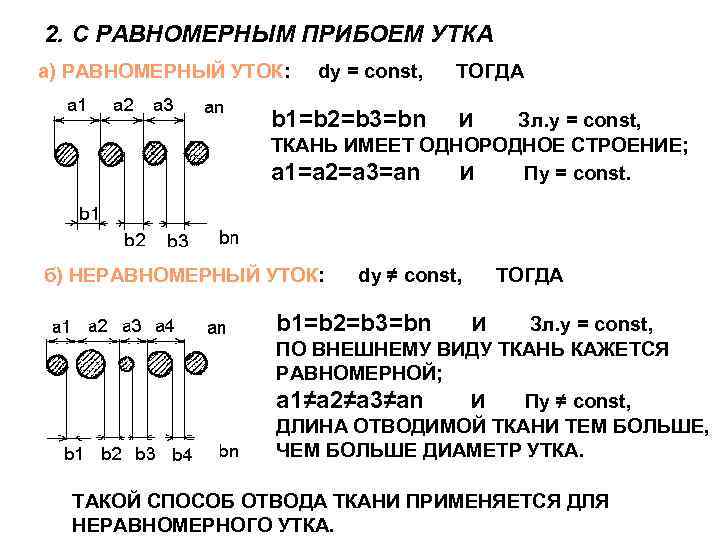

2. С РАВНОМЕРНЫМ ПРИБОЕМ УТКА а) РАВНОМЕРНЫЙ УТОК: dу = const, ТОГДА b 1=b 2=b 3=bn И Зл. у = const, ТКАНЬ ИМЕЕТ ОДНОРОДНОЕ СТРОЕНИЕ; а 1=а 2=а 3=аn И Пу = const. б) НЕРАВНОМЕРНЫЙ УТОК: dу ≠ const, ТОГДА b 1=b 2=b 3=bn И Зл. у = const, ПО ВНЕШНЕМУ ВИДУ ТКАНЬ КАЖЕТСЯ РАВНОМЕРНОЙ; а 1≠а 2≠а 3≠аn И Пу ≠ const, ДЛИНА ОТВОДИМОЙ ТКАНИ ТЕМ БОЛЬШЕ, ЧЕМ БОЛЬШЕ ДИАМЕТР УТКА. ТАКОЙ СПОСОБ ОТВОДА ТКАНИ ПРИМЕНЯЕТСЯ ДЛЯ НЕРАВНОМЕРНОГО УТКА.

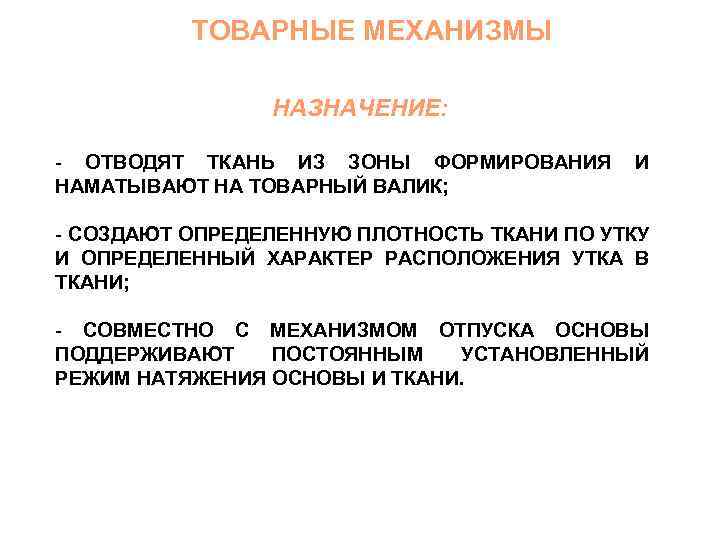

ТОВАРНЫЕ МЕХАНИЗМЫ НАЗНАЧЕНИЕ: - ОТВОДЯТ ТКАНЬ ИЗ ЗОНЫ ФОРМИРОВАНИЯ НАМАТЫВАЮТ НА ТОВАРНЫЙ ВАЛИК; И - СОЗДАЮТ ОПРЕДЕЛЕННУЮ ПЛОТНОСТЬ ТКАНИ ПО УТКУ И ОПРЕДЕЛЕННЫЙ ХАРАКТЕР РАСПОЛОЖЕНИЯ УТКА В ТКАНИ; - СОВМЕСТНО С МЕХАНИЗМОМ ОТПУСКА ОСНОВЫ ПОДДЕРЖИВАЮТ ПОСТОЯННЫМ УСТАНОВЛЕННЫЙ РЕЖИМ НАТЯЖЕНИЯ ОСНОВЫ И ТКАНИ.

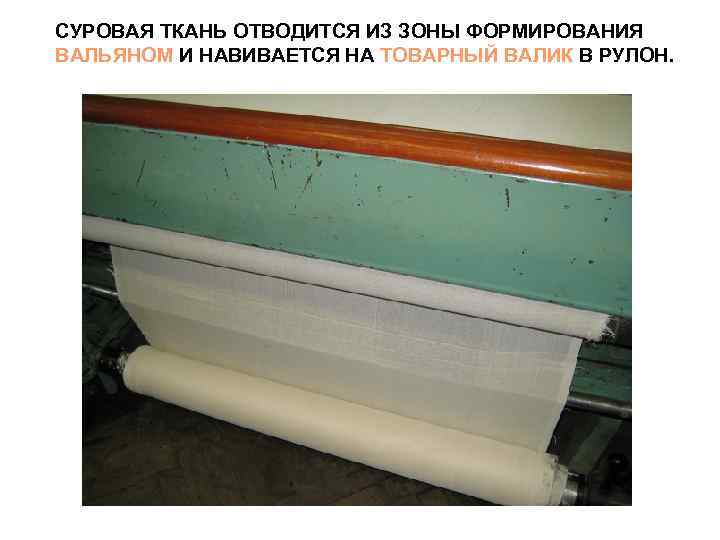

СУРОВАЯ ТКАНЬ ОТВОДИТСЯ ИЗ ЗОНЫ ФОРМИРОВАНИЯ ВАЛЬЯНОМ И НАВИВАЕТСЯ НА ТОВАРНЫЙ ВАЛИК В РУЛОН.

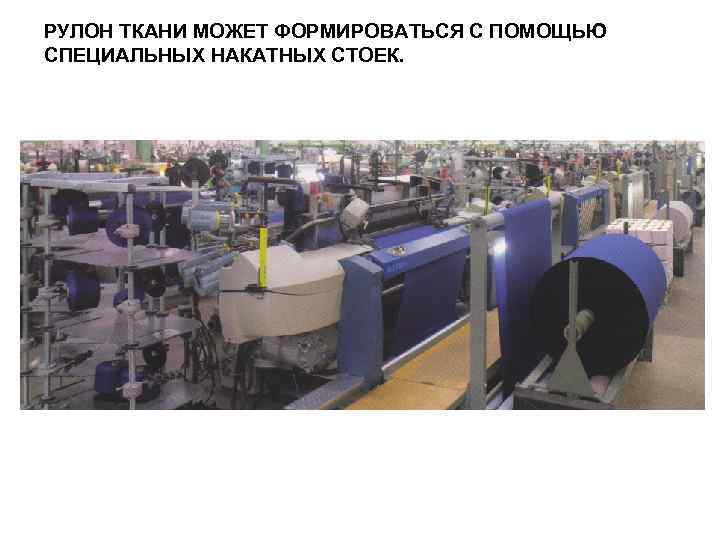

РУЛОН ТКАНИ МОЖЕТ ФОРМИРОВАТЬСЯ С ПОМОЩЬЮ СПЕЦИАЛЬНЫХ НАКАТНЫХ СТОЕК.

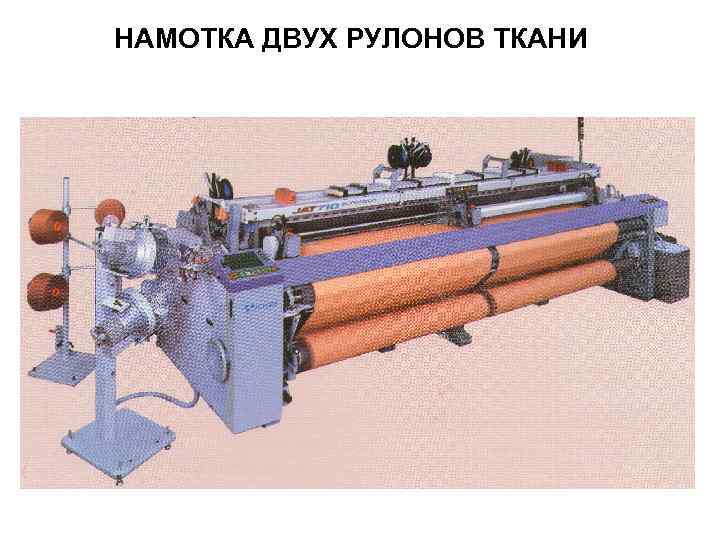

НАМОТКА ДВУХ РУЛОНОВ ТКАНИ

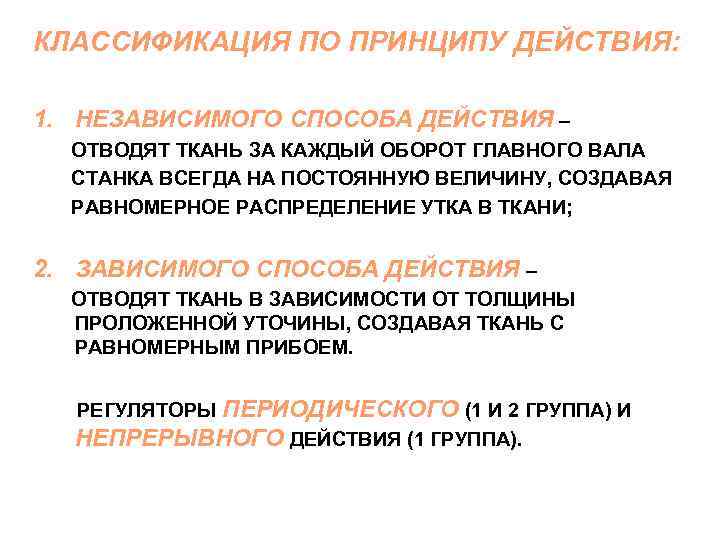

КЛАССИФИКАЦИЯ ПО ПРИНЦИПУ ДЕЙСТВИЯ: 1. НЕЗАВИСИМОГО СПОСОБА ДЕЙСТВИЯ – ОТВОДЯТ ТКАНЬ ЗА КАЖДЫЙ ОБОРОТ ГЛАВНОГО ВАЛА СТАНКА ВСЕГДА НА ПОСТОЯННУЮ ВЕЛИЧИНУ, СОЗДАВАЯ РАВНОМЕРНОЕ РАСПРЕДЕЛЕНИЕ УТКА В ТКАНИ; 2. ЗАВИСИМОГО СПОСОБА ДЕЙСТВИЯ – ОТВОДЯТ ТКАНЬ В ЗАВИСИМОСТИ ОТ ТОЛЩИНЫ ПРОЛОЖЕННОЙ УТОЧИНЫ, СОЗДАВАЯ ТКАНЬ С РАВНОМЕРНЫМ ПРИБОЕМ. РЕГУЛЯТОРЫ ПЕРИОДИЧЕСКОГО (1 И 2 ГРУППА) И НЕПРЕРЫВНОГО ДЕЙСТВИЯ (1 ГРУППА).
ЦЕЛЬ – КОМПЕНСИРОВАТЬ ВОЗРОСШЕЕ НАТЯЖЕНИЕ ОСНОВЫ В ПРОЦЕССЕ ФОРМИРОВАНИЯ ЭЛЕМЕНТА ТКАНИ. СУЩНОСТЬ ЗАКЛЮЧАЕТСЯ В ПРОДОЛЬНОМ СМЕЩЕНИИ ОПРЕДЕЛЕННОЙ ДЛИНЫ ОСНОВЫ В ЗОНУ ФОРМИРОВАНИЯ ТКАНИ. ЗА ОДИН ОБОРОТ ГЛАВНОГО ВАЛА СТАНКА НАТЯЖЕНИЕ ОСНОВЫ ВОЗРАСТАЕТ В СЛЕДУЮЩИХ СЛУЧАЯХ: - ПРИ ЗЕВООБРАЗОВАНИИ (Тзв); - ВО ВРЕМЯ ПРИБОЯ (Тпр); - ПРИ ОТВОДЕ ТКАНИ (Тот).

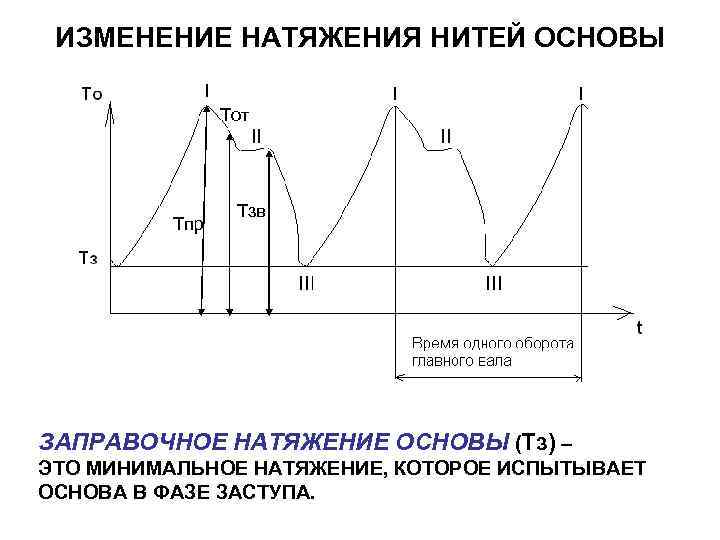

ИЗМЕНЕНИЕ НАТЯЖЕНИЯ НИТЕЙ ОСНОВЫ Тот Тпр Тзв ЗАПРАВОЧНОЕ НАТЯЖЕНИЕ ОСНОВЫ (Тз) – ЭТО МИНИМАЛЬНОЕ НАТЯЖЕНИЕ, КОТОРОЕ ИСПЫТЫВАЕТ ОСНОВА В ФАЗЕ ЗАСТУПА.

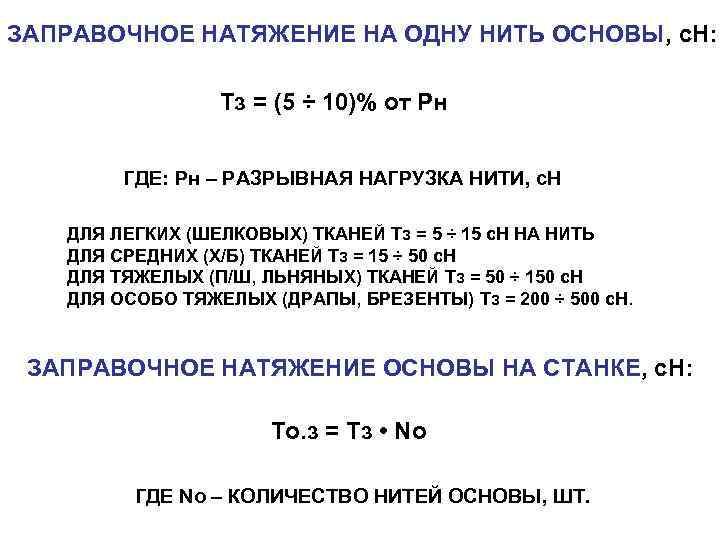

ЗАПРАВОЧНОЕ НАТЯЖЕНИЕ НА ОДНУ НИТЬ ОСНОВЫ, с. Н: Тз = (5 ÷ 10)% от Рн ГДЕ: Рн – РАЗРЫВНАЯ НАГРУЗКА НИТИ, с. Н ДЛЯ ЛЕГКИХ (ШЕЛКОВЫХ) ТКАНЕЙ Тз = 5 ÷ 15 с. Н НА НИТЬ ДЛЯ СРЕДНИХ (Х/Б) ТКАНЕЙ Тз = 15 ÷ 50 с. Н ДЛЯ ТЯЖЕЛЫХ (П/Ш, ЛЬНЯНЫХ) ТКАНЕЙ Тз = 50 ÷ 150 с. Н ДЛЯ ОСОБО ТЯЖЕЛЫХ (ДРАПЫ, БРЕЗЕНТЫ) Тз = 200 ÷ 500 с. Н. ЗАПРАВОЧНОЕ НАТЯЖЕНИЕ ОСНОВЫ НА СТАНКЕ, с. Н: То. з = Тз • Nо ГДЕ Nо – КОЛИЧЕСТВО НИТЕЙ ОСНОВЫ, ШТ.
ЗНАЧЕНИЕ ЗАПРАВОЧНОГО НАТЯЖЕНИЯ ОСНОВЫ ЗАПРАВОЧНОЕ НАТЯЖЕНИЕ НИТЕЙ ОСНОВЫ ОДИН ИЗ ОСНОВНЫХ ПАРАМЕТРОВ ВЫРАБОТКИ ТКАНИ. ОНО ДОЛЖНО БЫТЬ ОПТИМАЛЬНЫМ, Т. К. ВЛИЯЕТ: - НА ЗЕВООБРАЗОВАНИЕ: ПРИ МАЛОМ Тз ПРОИСХОДИТ ЗАЛИПАНИЕ НИТЕЙ ОСНОВЫ В ЗЕВЕ, ЧТО ЗАТРУДНЯЕТ ПРОКЛАДЫВАНИЕ УТКА; ПРИ БОЛЬШОМ Тз ВОЗРАСТАЕТ ДЕФОРМАЦИЯ И ОБРЫВНОСТЬ НИТЕЙ ОСНОВЫ; - НА ПРИБОЙ УТКА: ПРИ МАЛОМ Тз УМЕНЬШАЕТСЯ Тпр И НЕ ОБЕСПЕЧИВАЕТСЯ НЕОБХОДИМОЕ СИЛОВОЕ ВЗАИМОДЕЙСТВИЕ НИТЕЙ ОСНОВЫ И УТКА ПРИ ФОРМИРОВАНИИ ЭЛЕМЕНТА ТКАНИ. ВОЗРАСТАЕТ ПРИБОЙНАЯ ПОЛОСКА, ЧТО ВЫЗЫВАЕТ ОБРЫВНОСТЬ НИТЕЙ ОСНОВЫ ЗА СЧЕТ ИЗЛИШНЕГО ТРЕНИЯ О ЛАМЕЛИ, ГЛАЗКИ ГАЛЕВ, ЗУБЪЯ БЕРДА; ПРИ БОЛЬШОМ Тз УВЕЛИЧИВАЕТСЯ ОБРЫВНОСТЬ НИТЕЙ ОСНОВЫ ВСЛЕДСТВИЕ ВОЗРОСШЕЙ ДЕФОРМАЦИИ РАСТЯЖЕНИЯ; - НА СТРУКТУРУ ТКАНИ: ПРИ БОЛЬШОМ Тз УРАБОТКА НИТЕЙ ОСНОВЫ УМЕНЬШАЕТСЯ, А УТКА – УВЕЛИЧИВАЕТСЯ, В РЕЗУЛЬТАТЕ РАЗРЫВНОЕ УДЛИНЕНИЕ ТКАНИ ПО ОСНОВЕ УМЕНЬШАЕТСЯ, А ПО УТКУ – УВЕЛИЧИВАЕТСЯ. ТКАНЬ ИМЕЕТ НЕОДНОРОДНОЕ СТРОЕНИЕ И ЕЕ ПРОЧНОСТЬ УМЕНЬШАЕТСЯ.
МЕХАНИЗМЫ НАТЯЖЕНИЯ И ОТПУСКА ОСНОВЫ НАЗНАЧЕНИЕ: - ОТПУСКАЮТ ОСНОВУ С НАВОЯ СОРАЗМЕРНО С РАСХОДОМ ЕЕ В ТКАЧЕСТВЕ; - СОЗДАЮТ ОПРЕДЕЛЕННОЕ ЗАПРАВОЧНОЕ НАТЯЖЕНИЕ ОСНОВЫ; - ПОДДЕРЖИВАЮТ ПОСТОЯННЫЙ РЕЖИМ НАТЯЖЕНИЯ ОСНОВЫ И ТКАНИ. КЛАССИФИКАЦИЯ ПО ПРИНЦИПУ ДЕЙСТВИЯ: 1. ОСНОВНЫЕ ТОРМОЗА; 2. ОСНОВНЫЕ РЕГУЛЯТОРЫ: - НЕЗАВИСИМОГО ДЕЙСТВИЯ (ПОЗИТИВНЫЕ); - ЗАВИСИМОГО ДЕЙСТВИЯ (НЕГАТИВНЫЕ).

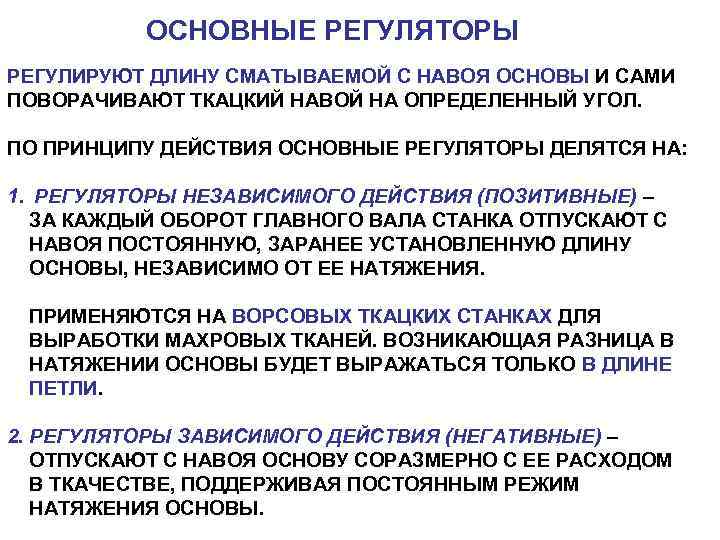

ОСНОВНЫЕ РЕГУЛЯТОРЫ РЕГУЛИРУЮТ ДЛИНУ СМАТЫВАЕМОЙ С НАВОЯ ОСНОВЫ И САМИ ПОВОРАЧИВАЮТ ТКАЦКИЙ НАВОЙ НА ОПРЕДЕЛЕННЫЙ УГОЛ. ПО ПРИНЦИПУ ДЕЙСТВИЯ ОСНОВНЫЕ РЕГУЛЯТОРЫ ДЕЛЯТСЯ НА: 1. РЕГУЛЯТОРЫ НЕЗАВИСИМОГО ДЕЙСТВИЯ (ПОЗИТИВНЫЕ) – ЗА КАЖДЫЙ ОБОРОТ ГЛАВНОГО ВАЛА СТАНКА ОТПУСКАЮТ С НАВОЯ ПОСТОЯННУЮ, ЗАРАНЕЕ УСТАНОВЛЕННУЮ ДЛИНУ ОСНОВЫ, НЕЗАВИСИМО ОТ ЕЕ НАТЯЖЕНИЯ. ПРИМЕНЯЮТСЯ НА ВОРСОВЫХ ТКАЦКИХ СТАНКАХ ДЛЯ ВЫРАБОТКИ МАХРОВЫХ ТКАНЕЙ. ВОЗНИКАЮЩАЯ РАЗНИЦА В НАТЯЖЕНИИ ОСНОВЫ БУДЕТ ВЫРАЖАТЬСЯ ТОЛЬКО В ДЛИНЕ ПЕТЛИ. 2. РЕГУЛЯТОРЫ ЗАВИСИМОГО ДЕЙСТВИЯ (НЕГАТИВНЫЕ) – ОТПУСКАЮТ С НАВОЯ ОСНОВУ СОРАЗМЕРНО С ЕЕ РАСХОДОМ В ТКАЧЕСТВЕ, ПОДДЕРЖИВАЯ ПОСТОЯННЫМ РЕЖИМ НАТЯЖЕНИЯ ОСНОВЫ.

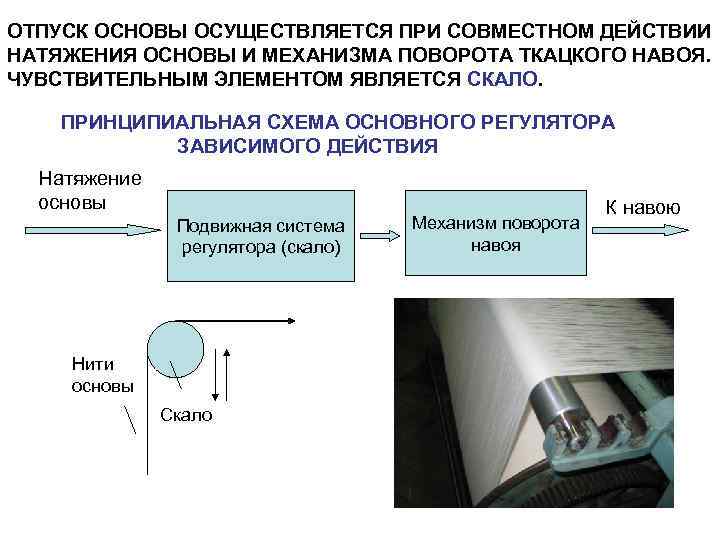

ОТПУСК ОСНОВЫ ОСУЩЕСТВЛЯЕТСЯ ПРИ СОВМЕСТНОМ ДЕЙСТВИИ НАТЯЖЕНИЯ ОСНОВЫ И МЕХАНИЗМА ПОВОРОТА ТКАЦКОГО НАВОЯ. ЧУВСТВИТЕЛЬНЫМ ЭЛЕМЕНТОМ ЯВЛЯЕТСЯ СКАЛО. ПРИНЦИПИАЛЬНАЯ СХЕМА ОСНОВНОГО РЕГУЛЯТОРА ЗАВИСИМОГО ДЕЙСТВИЯ Натяжение основы Подвижная система регулятора (скало) Нити основы Скало Механизм поворота навоя К навою

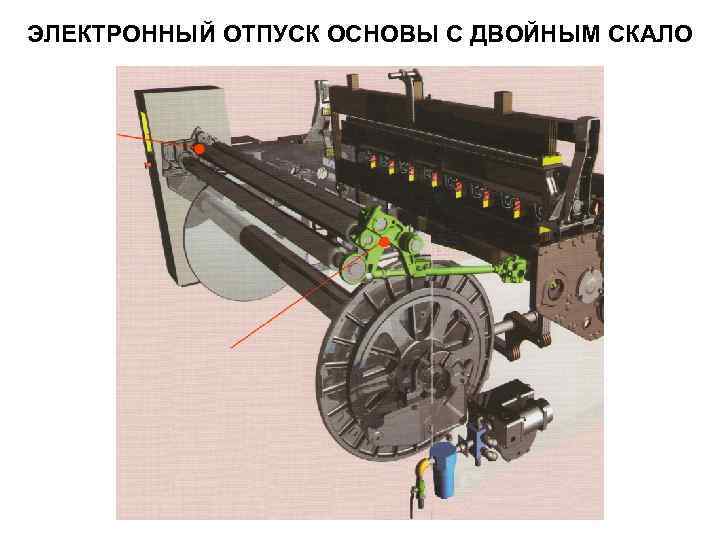

ЭЛЕКТРОННЫЙ ОТПУСК ОСНОВЫ С ДВОЙНЫМ СКАЛО
ПАРАЛЛЕЛЬНЫЕ НАВОИ С ИНДИВИДУАЛЬНЫМИ СЕРВОДВИГАТЕЛЯМИ
