ЦДИО «ПНИПУ-ПУМОРИ» - опыт совместной работы ПНИПУ и ООО «Урал-инструмент-Пумори»

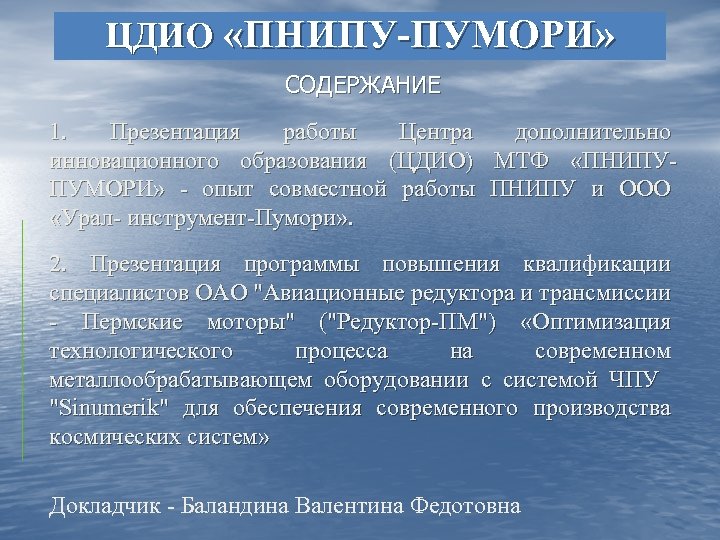

ЦДИО «ПНИПУ-ПУМОРИ» СОДЕРЖАНИЕ 1. Презентация работы Центра дополнительно инновационного образования (ЦДИО) МТФ «ПНИПУПУМОРИ» - опыт совместной работы ПНИПУ и ООО «Урал- инструмент-Пумори» . 2. Презентация программы повышения квалификации специалистов ОАО "Авиационные редуктора и трансмиссии - Пермские моторы" ("Редуктор-ПМ") «Оптимизация технологического процесса на современном металлообрабатывающем оборудовании с системой ЧПУ "Sinumerik" для обеспечения современного производства космических систем» Докладчик - Баландина Валентина Федотовна

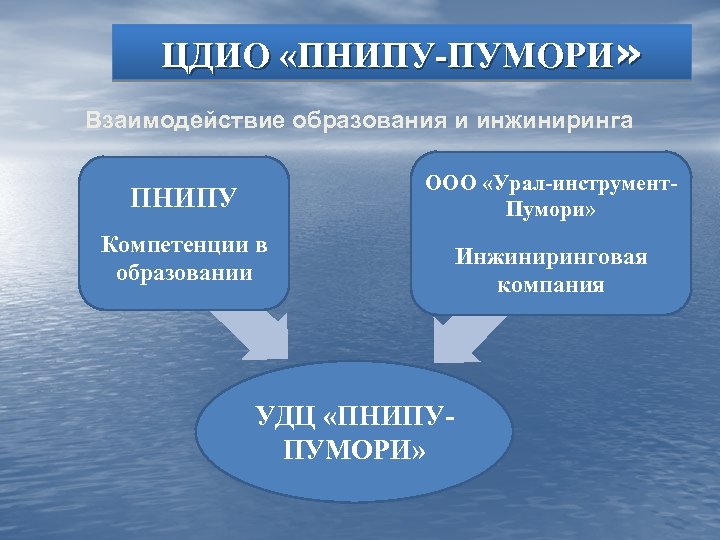

ЦДИО «ПНИПУ-ПУМОРИ» Взаимодействие образования и инжиниринга ООО «Урал-инструмент. Пумори» ПНИПУ Компетенции в образовании УДЦ «ПНИПУПУМОРИ» Инжиниринговая компания

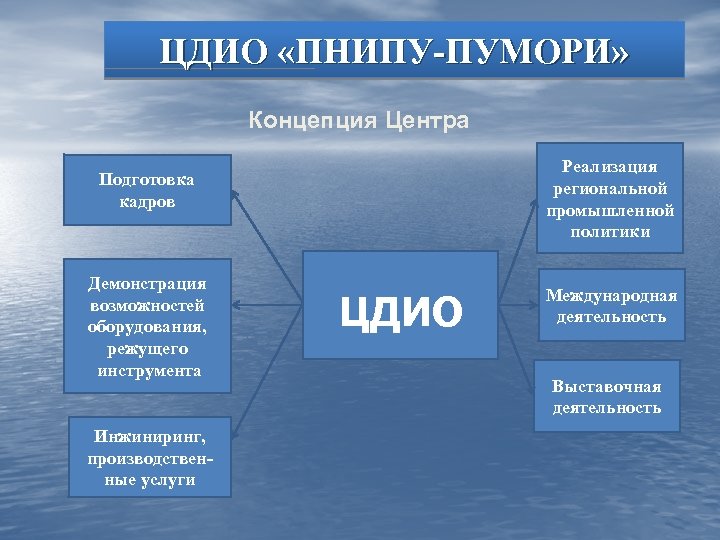

ЦДИО «ПНИПУ-ПУМОРИ» Концепция Центра Реализация региональной промышленной политики Подготовка кадров Демонстрация возможностей оборудования, режущего инструмента Инжиниринг, производственные услуги ЦДИО Международная деятельность Выставочная деятельность

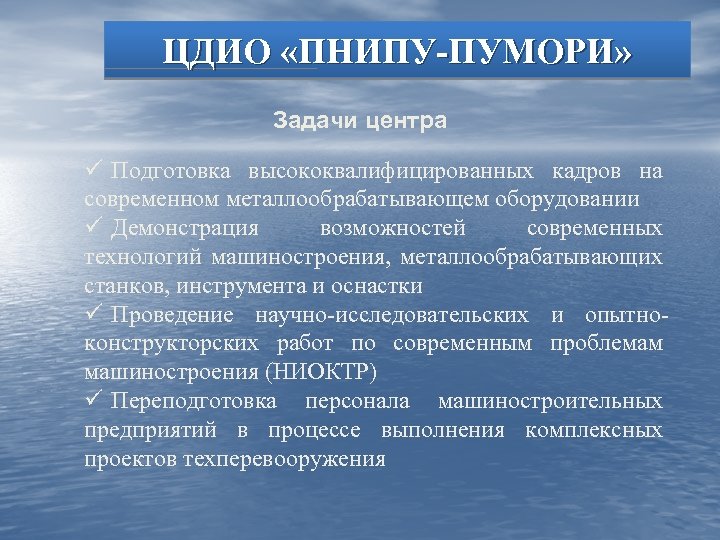

ЦДИО «ПНИПУ-ПУМОРИ» Задачи центра ü Подготовка высококвалифицированных кадров на современном металлообрабатывающем оборудовании ü Демонстрация возможностей современных технологий машиностроения, металлообрабатывающих станков, инструмента и оснастки ü Проведение научно-исследовательских и опытноконструкторских работ по современным проблемам машиностроения (НИОКТР) ü Переподготовка персонала машиностроительных предприятий в процессе выполнения комплексных проектов техперевооружения
ЦДИО «ПНИПУ-ПУМОРИ» Продукты и услуги Центра по подготовке кадров Ø целевая подготовка аттестованных высококвалифицированных управленческих, инженерных и рабочих кадров на контрактной основе Ø переподготовка персонала промышленных предприятий для работы на высокотехнологичном оборудовании Ø организация стажировок специалистов на ведущих российских машиностроительных предприятиях, а также мировых производителей оборудования
ЦДИО «ПНИПУ-ПУМОРИ» Открытие Центра В августе 2007 года состоялось открытие Учебно-демонстрационного центра «ПНИПУ- ПУМОРИ» (УДЦ), что явилось одним из первых примеров взаимовыгодного сотрудничества учебного заведения Пермского национального исследовательского политехнического университета и коммерческого предприятия ООО «Урал-инструмент. Пумори» . В 2013 году УДЦ был переименован в Центр дополнительного инновационного образования (ЦДИО) МТФ «ПНИПУ-ПУМОРИ» . Проект создания УДЦ был награжден бронзовой медалью на VII Московском международном салоне инноваций и инвестиций. Создание Центра «ПНИПУ-ПУМОРИ» было в первую очередь продиктовано необходимостью привлечения современного металлообрабатывающего оборудования в учебном процессе для подготовки современных квалифицированных кадров. Центр занимает 400 кв. м на территории механико-технологического факультета ПНИПУ, в его структуру входят учебный класс, демонстрационный зал , технический центр и инжиниринговый центр.

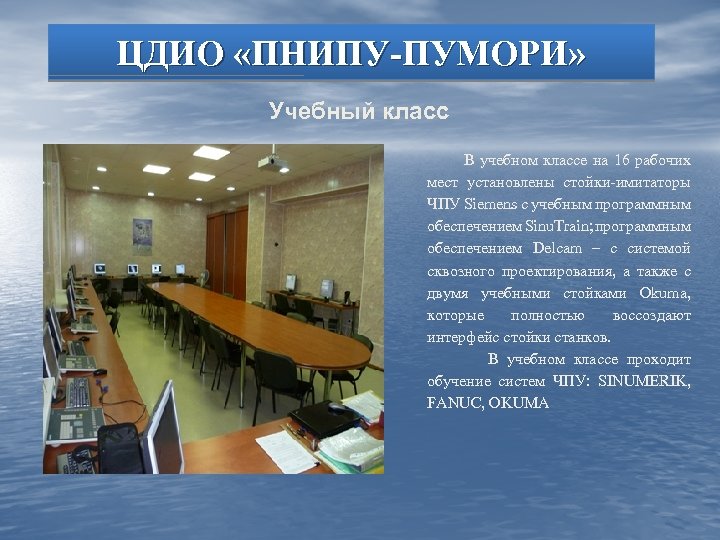

ЦДИО «ПНИПУ-ПУМОРИ» Учебный класс В учебном классе на 16 рабочих мест установлены стойки-имитаторы ЧПУ Siemens с учебным программным обеспечением Sinu. Train; программным обеспечением Delcam – с системой сквозного проектирования, а также с двумя учебными стойками Okuma, которые полностью воссоздают интерфейс стойки станков. В учебном классе проходит обучение систем ЧПУ: SINUMERIK, FANUC, OKUMA

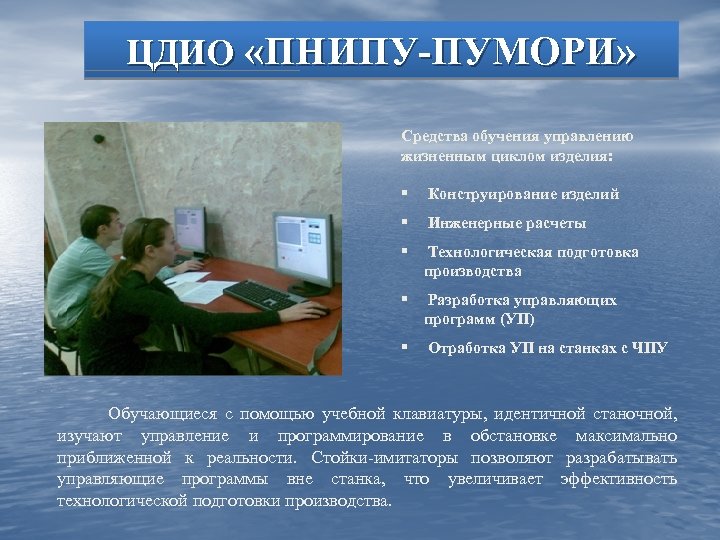

ЦДИО «ПНИПУ-ПУМОРИ» Средства обучения управлению жизненным циклом изделия: § Конструирование изделий § Инженерные расчеты § Технологическая подготовка производства § Разработка управляющих программ (УП) § Отработка УП на станках с ЧПУ Обучающиеся с помощью учебной клавиатуры, идентичной станочной, изучают управление и программирование в обстановке максимально приближенной к реальности. Стойки-имитаторы позволяют разрабатывать управляющие программы вне станка, что увеличивает эффективность технологической подготовки производства.

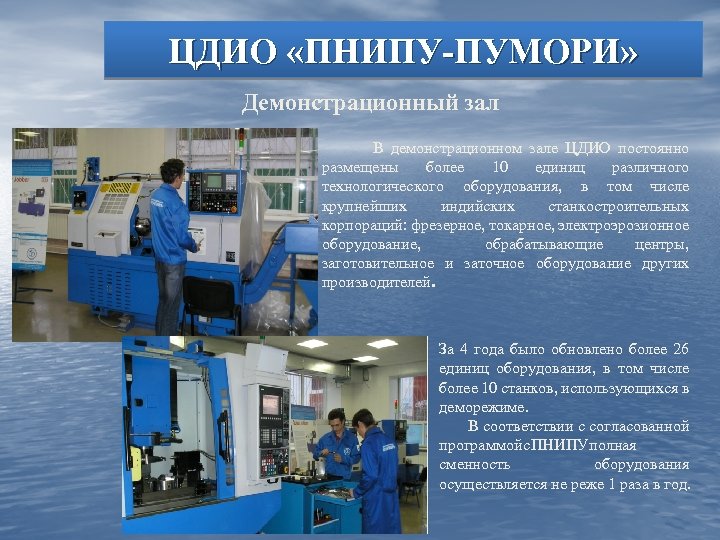

ЦДИО «ПНИПУ-ПУМОРИ» Демонстрационный зал В демонстрационном зале ЦДИО постоянно размещены более 10 единиц различного технологического оборудования, в том числе крупнейших индийских станкостроительных корпораций: фрезерное, токарное, электроэрозионное оборудование, обрабатывающие центры, заготовительное и заточное оборудование других производителей. За 4 года было обновлено более 26 единиц оборудования, в том числе более 10 станков, использующихся в деморежиме. В соответствии с согласованной программой НИПУ олная с. П п сменность оборудования осуществляется не реже 1 раза в год.

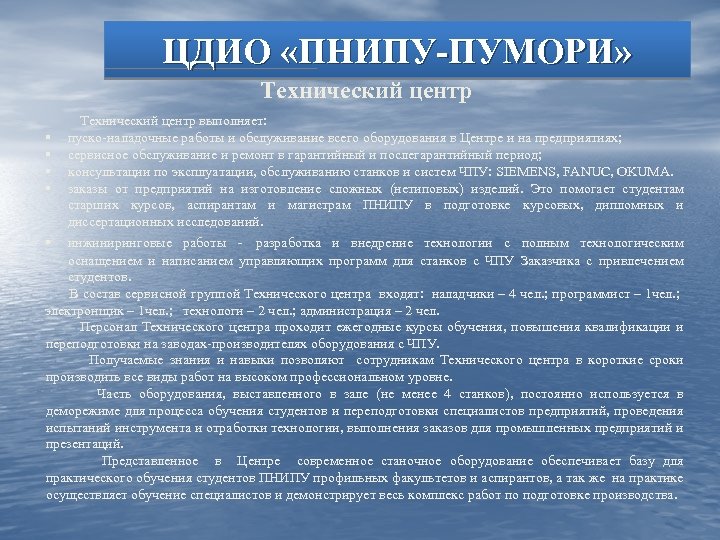

ЦДИО «ПНИПУ-ПУМОРИ» Технический центр выполняет: § пуско-наладочные работы и обслуживание всего оборудования в Центре и на предприятиях; § сервисное обслуживание и ремонт в гарантийный и послегарантийный период; § консультации по эксплуатации, обслуживанию станков и систем ЧПУ: SIEMENS, FANUC, OKUMA. § заказы от предприятий на изготовление сложных (нетиповых) изделий. Это помогает студентам старших курсов, аспирантам и магистрам ПНИПУ в подготовке курсовых, дипломных и диссертационных исследований. § инжиниринговые работы - разработка и внедрение технологии с полным технологическим оснащением и написанием управляющих программ для станков с ЧПУ Заказчика с привлечением студентов. В состав сервисной группой Технического центра входят: наладчики – 4 чел. ; программист – 1 чел. ; электронщик – 1 чел. ; технологи – 2 чел. ; администрация – 2 чел. Персонал Технического центра проходит ежегодные курсы обучения, повышения квалификации и переподготовки на заводах-производителях оборудования с ЧПУ. Получаемые знания и навыки позволяют сотрудникам Технического центра в короткие сроки производить все виды работ на высоком профессиональном уровне. Часть оборудования, выставленного в зале (не менее 4 станков), постоянно используется в деморежиме для процесса обучения студентов и переподготовки специалистов предприятий, проведения испытаний инструмента и отработки технологии, выполнения заказов для промышленных предприятий и презентаций. Представленное в Центре современное станочное оборудование обеспечивает базу для практического обучения студентов ПНИПУ профильных факультетов и аспирантов, а так же на практике осуществляет обучение специалистов и демонстрирует весь комплекс работ по подготовке производства.

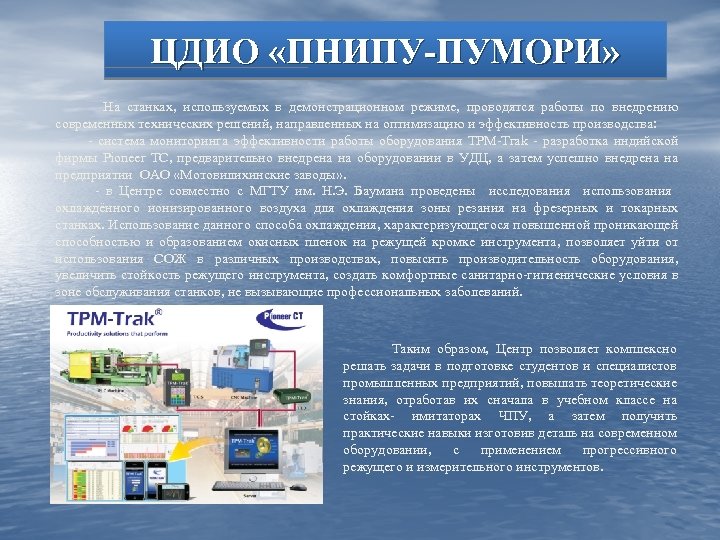

ЦДИО «ПНИПУ-ПУМОРИ» На станках, используемых в демонстрационном режиме, проводятся работы по внедрению современных технических решений, направленных на оптимизацию и эффективность производства: - система мониторинга эффективности работы оборудования ТPM-Тrak - разработка индийской фирмы Pioneer ТС, предварительно внедрена на оборудовании в УДЦ, а затем успешно внедрена на предприятии ОАО «Мотовилихинские заводы» . - в Центре совместно с МГТУ им. Н. Э. Баумана проведены исследования использования охлаждённого ионизированного воздуха для охлаждения зоны резания на фрезерных и токарных станках. Использование данного способа охлаждения, характеризующегося повышенной проникающей способностью и образованием окисных пленок на режущей кромке инструмента, позволяет уйти от использования СОЖ в различных производствах, повысить производительность оборудования, увеличить стойкость режущего инструмента, создать комфортные санитарно-гигиенические условия в зоне обслуживания станков, не вызывающие профессиональных заболеваний. Таким образом, Центр позволяет комплексно решать задачи в подготовке студентов и специалистов промышленных предприятий, повышать теоретические знания, отработав их сначала в учебном классе на стойках- имитаторах ЧПУ, а затем получить практические навыки изготовив деталь на современном оборудовании, с применением прогрессивного режущего и измерительного инструментов.

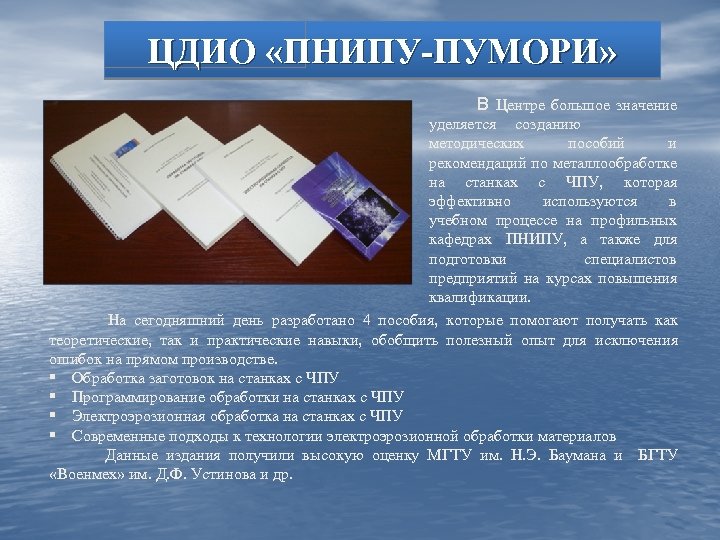

ЦДИО «ПНИПУ-ПУМОРИ» В Центре большое значение уделяется созданию методических пособий и рекомендаций по металлообработке на станках с ЧПУ, которая эффективно используются в учебном процессе на профильных кафедрах ПНИПУ, а также для подготовки специалистов предприятий на курсах повышения квалификации. На сегодняшний день разработано 4 пособия, которые помогают получать как теоретические, так и практические навыки, обобщить полезный опыт для исключения ошибок на прямом производстве. § Обработка заготовок на станках с ЧПУ § Программирование обработки на станках с ЧПУ § Электроэрозионная обработка на станках с ЧПУ § Современные подходы к технологии электроэрозионной обработки материалов Данные издания получили высокую оценку МГТУ им. Н. Э. Баумана и БГТУ «Военмех» им. Д. Ф. Устинова и др.

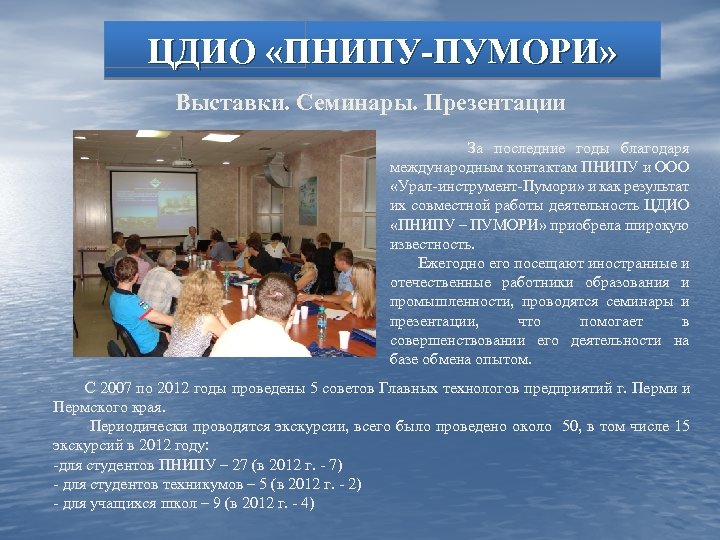

ЦДИО «ПНИПУ-ПУМОРИ» Выставки. Семинары. Презентации За последние годы благодаря международным контактам ПНИПУ и ООО «Урал-инструмент-Пумори» и как результат их совместной работы деятельность ЦДИО «ПНИПУ – ПУМОРИ» приобрела широкую известность. Ежегодно его посещают иностранные и отечественные работники образования и промышленности, проводятся семинары и презентации, что помогает в совершенствовании его деятельности на базе обмена опытом. С 2007 по 2012 годы проведены 5 советов Главных технологов предприятий г. Перми и Пермского края. Периодически проводятся экскурсии, всего было проведено около 50, в том числе 15 экскурсий в 2012 году: -для студентов ПНИПУ – 27 (в 2012 г. - 7) - для студентов техникумов – 5 (в 2012 г. - 2) - для учащихся школ – 9 (в 2012 г. - 4)

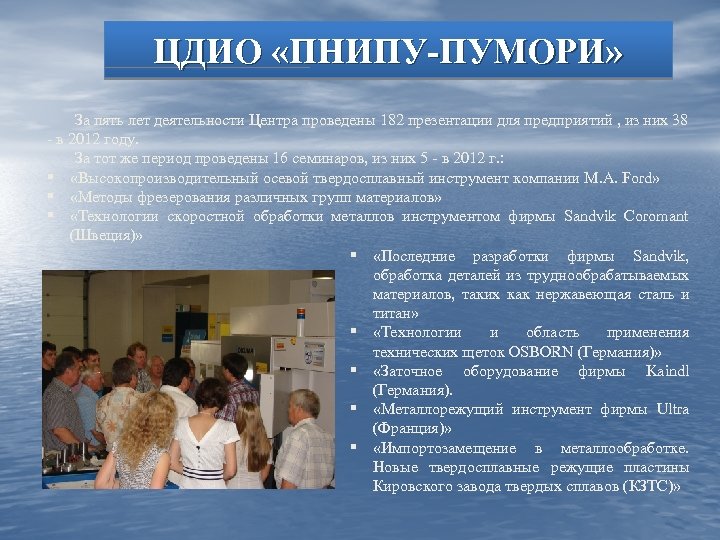

ЦДИО «ПНИПУ-ПУМОРИ» За пять лет деятельности Центра проведены 182 презентации для предприятий , из них 38 - в 2012 году. За тот же период проведены 16 семинаров, из них 5 - в 2012 г. : § «Высокопроизводительный осевой твердосплавный инструмент компании M. A. Ford» § «Методы фрезерования различных групп материалов» § «Технологии скоростной обработки металлов инструментом фирмы Sandvik Coromant (Швеция)» § «Последние разработки фирмы Sandvik, обработка деталей из труднообрабатываемых материалов, таких как нержавеющая сталь и титан» § «Технологии и область применения технических щеток OSBORN (Германия)» § «Заточное оборудование фирмы Kaindl (Германия). § «Металлорежущий инструмент фирмы Ultra (Франция)» § «Импортозамещение в металлообработке. Новые твердосплавные режущие пластины Кировского завода твердых сплавов (КЗТС)»

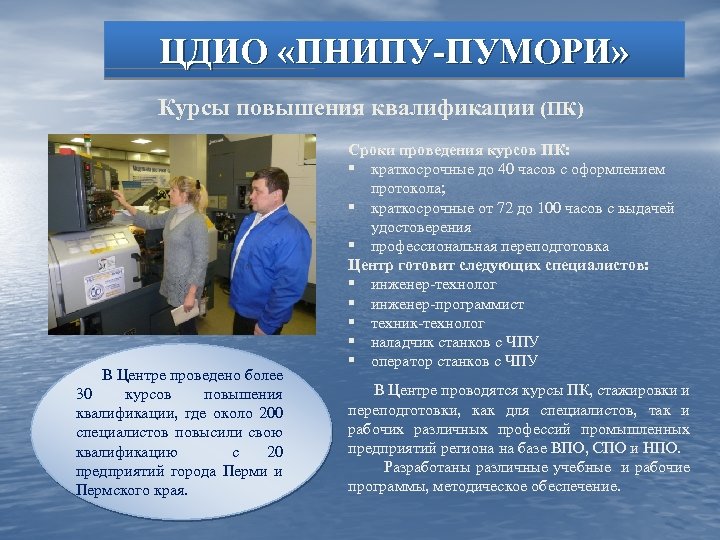

ЦДИО «ПНИПУ-ПУМОРИ» Курсы повышения квалификации (ПК) В Центре проведено более 30 курсов повышения квалификации, где около 200 специалистов повысили свою квалификацию с 20 предприятий города Перми и Пермского края. Сроки проведения курсов ПК: § краткосрочные до 40 часов с оформлением протокола; § краткосрочные от 72 до 100 часов с выдачей удостоверения § профессиональная переподготовка Центр готовит следующих специалистов: § инженер-технолог § инженер-программист § техник-технолог § наладчик станков с ЧПУ § оператор станков с ЧПУ В Центре проводятся курсы ПК, стажировки и переподготовки, как для специалистов, так и рабочих различных профессий промышленных предприятий региона на базе ВПО, СПО и НПО. Разработаны различные учебные и рабочие программы, методическое обеспечение.

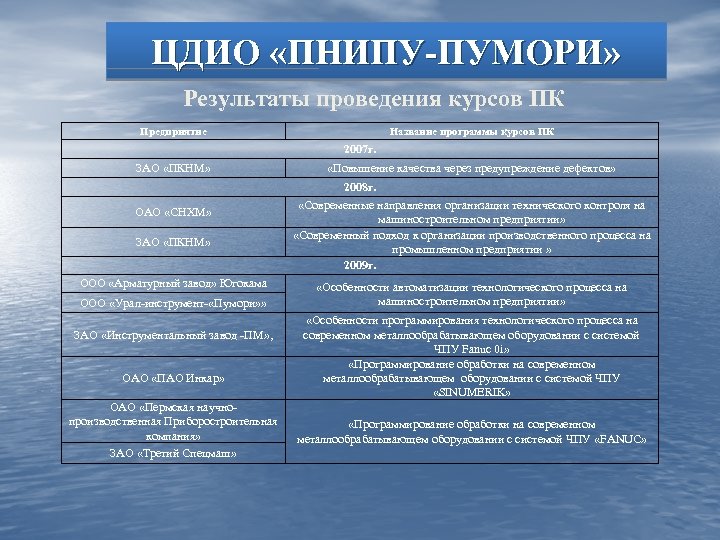

ЦДИО «ПНИПУ-ПУМОРИ» Результаты проведения курсов ПК Предприятие Название программы курсов ПК 2007 г. ЗАО «ПКНМ» ОАО «СНХМ» ЗАО «ПКНМ» ООО «Арматурный завод» Югокама ООО «Урал-инструмент- «Пумори» » ЗАО «Инструментальный завод -ПМ» , ОАО «ПАО Инкар» ОАО «Пермская научнопроизводственная Приборостроительная компания» ЗАО «Третий Спецмаш» «Повышение качества через предупреждение дефектов» 2008 г. «Современные направления организации технического контроля на машиностроительном предприятии» «Современный подход к организации производственного процесса на промышленном предприятии » 2009 г. «Особенности автоматизации технологического процесса на машиностроительном предприятии» «Особенности программирования технологического процесса на современном металлообрабатывающем оборудовании с системой ЧПУ Fanuc 0 i» «Программирование обработки на современном металлообрабатывающем оборудовании с системой ЧПУ «SINUMERIK» «Программирование обработки на современном металлообрабатывающем оборудовании с системой ЧПУ «FANUC»

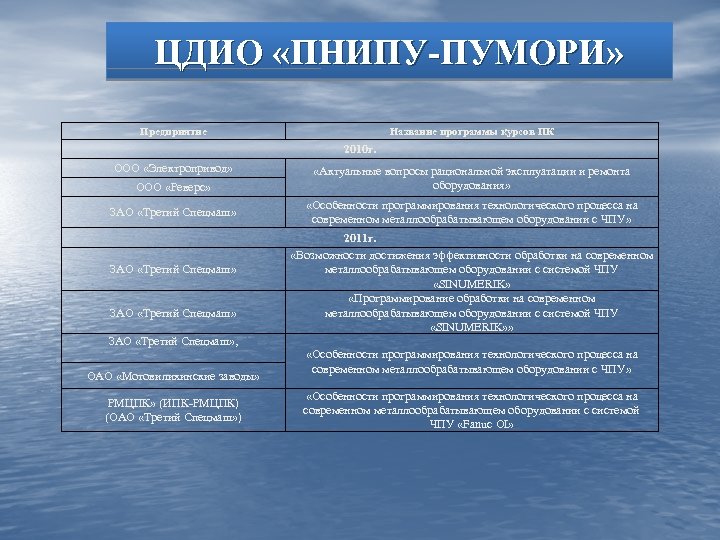

ЦДИО «ПНИПУ-ПУМОРИ» Предприятие Название программы курсов ПК 2010 г. ООО «Электропривод» ООО «Реверс» ЗАО «Третий Спецмаш» , ОАО «Мотовилихинские заводы» РМЦПК» (ИПК-РМЦПК) (ОАО «Третий Спецмаш» ) «Актуальные вопросы рациональной эксплуатации и ремонта оборудования» «Особенности программирования технологического процесса на современном металлообрабатывающем оборудовании с ЧПУ» 2011 г. «Возможности достижения эффективности обработки на современном металлообрабатывающем оборудовании с системой ЧПУ «SINUMERIK» «Программирование обработки на современном металлообрабатывающем оборудовании с системой ЧПУ «SINUMERIK» » «Особенности программирования технологического процесса на современном металлообрабатывающем оборудовании с ЧПУ» «Особенности программирования технологического процесса на современном металлообрабатывающем оборудовании с системой ЧПУ «Fanuc OI»

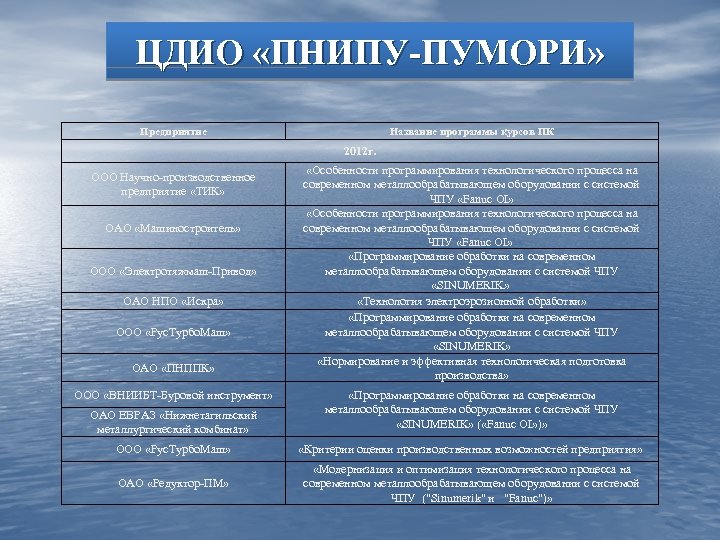

ЦДИО «ПНИПУ-ПУМОРИ» Предприятие Название программы курсов ПК 2012 г. ООО Научно-производственное предприятие «ТИК» ОАО «Машиностроитель» ООО «Электротяжмаш-Привод» ОАО НПО «Искра» ООО «Рус. Турбо. Маш» ОАО «ПНППК» ООО «ВНИИБТ-Буровой инструмент» «Особенности программирования технологического процесса на современном металлообрабатывающем оборудовании с системой ЧПУ «Fanuc OI» «Программирование обработки на современном металлообрабатывающем оборудовании с системой ЧПУ «SINUMERIK» «Технология электроэрозионной обработки» «Программирование обработки на современном металлообрабатывающем оборудовании с системой ЧПУ «SINUMERIK» «Нормирование и эффективная технологическая подготовка производства» ОАО ЕВРАЗ «Нижнетагильский металлургический комбинат» «Программирование обработки на современном металлообрабатывающем оборудовании с системой ЧПУ «SINUMERIK» ( «Fanuc OI» )» ООО «Рус. Турбо. Маш» «Критерии оценки производственных возможностей предприятия» ОАО «Редуктор-ПМ» «Модернизация и оптимизация технологического процесса на современном металлообрабатывающем оборудовании с системой ЧПУ ("Sinumerik" и "Fanuc")»

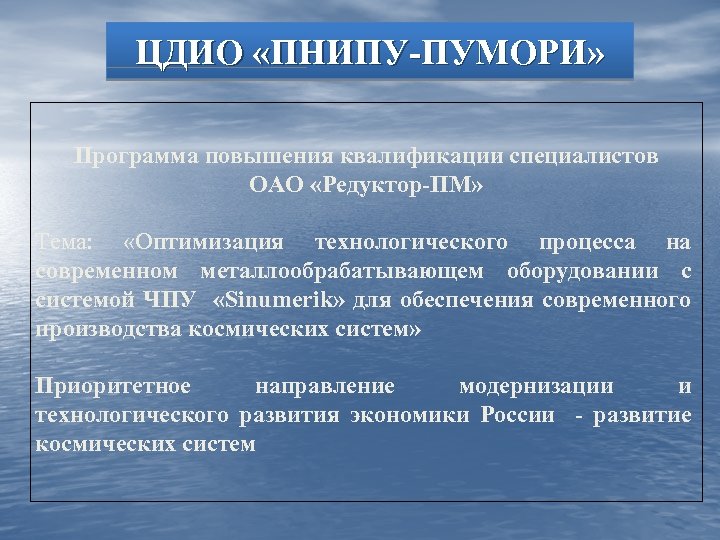

ЦДИО «ПНИПУ-ПУМОРИ» Программа повышения квалификации специалистов ОАО «Редуктор-ПМ» Тема: «Оптимизация технологического процесса на современном металлообрабатывающем оборудовании с системой ЧПУ «Sinumerik» для обеспечения современного производства космических систем» Приоритетное направление модернизации и технологического развития экономики России - развитие космических систем

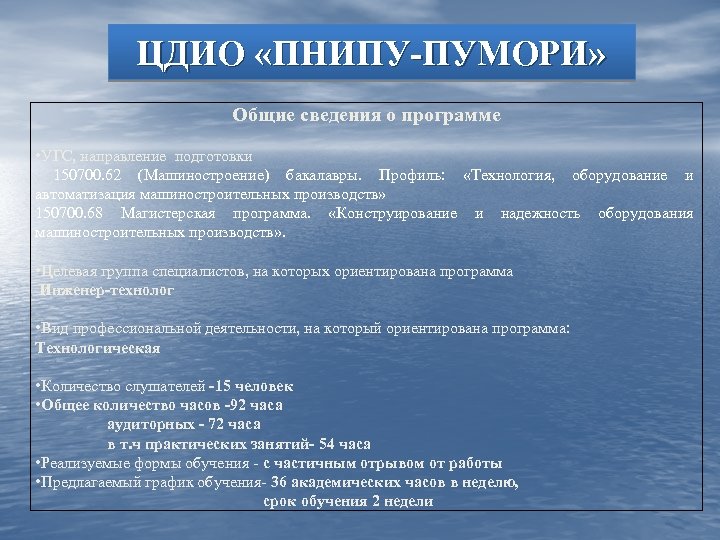

ЦДИО «ПНИПУ-ПУМОРИ» Общие сведения о программе • УГС, направление подготовки 150700. 62 (Машиностроение) бакалавры. Профиль: «Технология, оборудование и автоматизация машиностроительных производств» 150700. 68 Магистерская программа. «Конструирование и надежность оборудования машиностроительных производств» . • Целевая группа специалистов, на которых ориентирована программа Инженер-технолог • Вид профессиональной деятельности, на который ориентирована программа: Технологическая • Количество слушателей -15 человек • Общее количество часов -92 часа аудиторных - 72 часа в т. ч практических занятий- 54 часа • Реализуемые формы обучения - с частичным отрывом от работы • Предлагаемый график обучения- 36 академических часов в неделю, срок обучения 2 недели

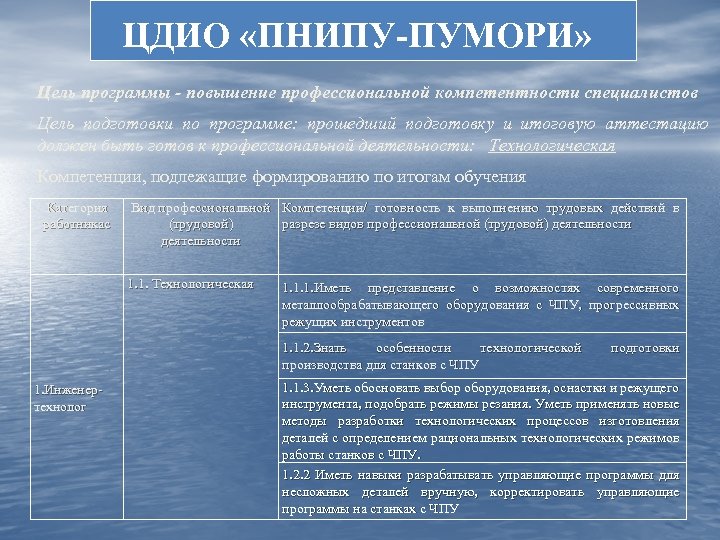

ЦДИО «ПНИПУ-ПУМОРИ» Цель программы - повышение профессиональной компетентности специалистов Цель подготовки по программе: прошедший подготовку и итоговую аттестацию должен быть готов к профессиональной деятельности: Технологическая Компетенции, подлежащие формированию по итогам обучения Категория работникас Вид профессиональной Компетенции/ готовность к выполнению трудовых действий в (трудовой) разрезе видов профессиональной (трудовой) деятельности 1. 1. Технологическая 1. 1. 1. Иметь представление о возможностях современного металлообрабатывающего оборудования с ЧПУ, прогрессивных режущих инструментов 1. 1. 2. Знать особенности технологической производства для станков с ЧПУ 1. Инженертехнолог подготовки 1. 1. 3. Уметь обосновать выбор оборудования, оснастки и режущего инструмента, подобрать режимы резания. Уметь применять новые методы разработки технологических процессов изготовления деталей с определением рациональных технологических режимов работы станков с ЧПУ. 1. 2. 2 Иметь навыки разрабатывать управляющие программы для несложных деталей вручную, корректировать управляющие программы на станках с ЧПУ

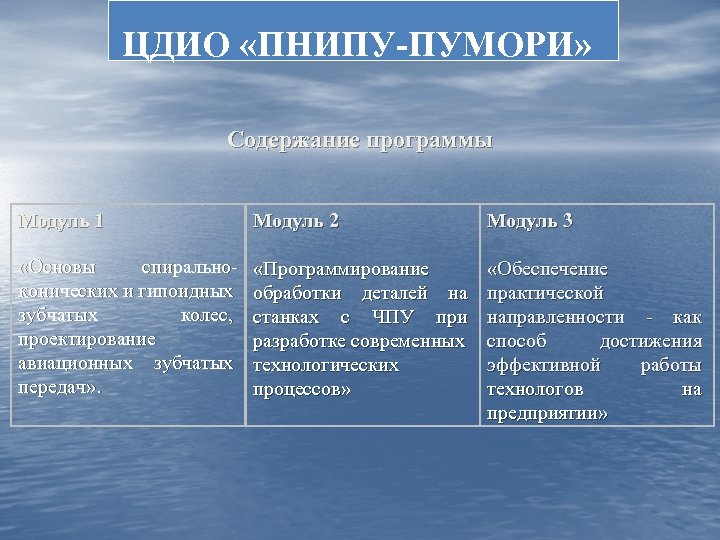

ЦДИО «ПНИПУ-ПУМОРИ» Содержание программы Модуль 1 Модуль 2 Модуль 3 «Основы спиральноконических и гипоидных зубчатых колес, проектирование авиационных зубчатых передач» . «Программирование обработки деталей на станках с ЧПУ при разработке современных технологических процессов» «Обеспечение практической направленности - как способ достижения эффективной работы технологов на предприятии»
ЦДИО «ПНИПУ-ПУМОРИ» Учебный план Модуль Всего часов В том числе лекции Практические занятия Модуль 1 Модуль 2 Модуль 3 Итоговая аттестация 10 20 38 4 4 10 - 6 10 38 - Итого 72 14 54

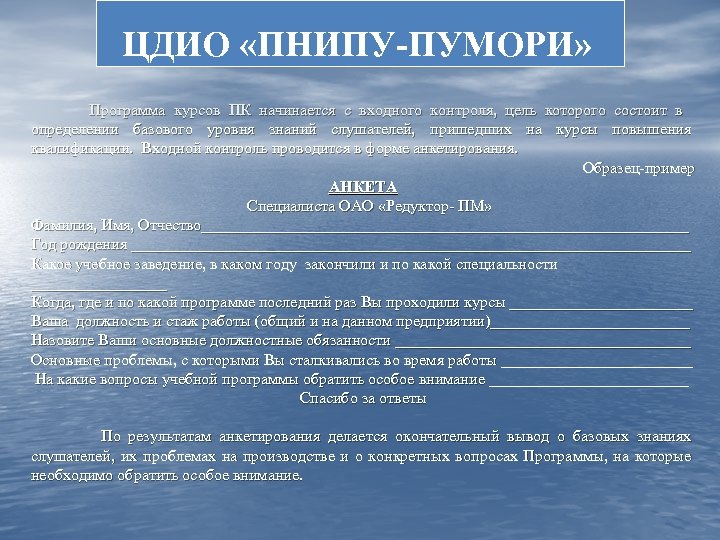

ЦДИО «ПНИПУ-ПУМОРИ» Программа курсов ПК начинается с входного контроля, цель которого состоит в определении базового уровня знаний слушателей, пришедших на курсы повышения квалификации. Входной контроль проводится в форме анкетирования. Образец-пример АНКЕТА Специалиста ОАО «Редуктор- ПМ» Фамилия, Имя, Отчество_______________________________ Год рождения ___________________________________ Какое учебное заведение, в каком году закончили и по какой специальности _________ Когда, где и по какой программе последний раз Вы проходили курсы ____________ Ваша должность и стаж работы (общий и на данном предприятии)_____________ Назовите Ваши основные должностные обязанности ___________________ Основные проблемы, с которыми Вы сталкивались во время работы ____________ На какие вопросы учебной программы обратить особое внимание _____________ На какие вопросы учебной программы обратить особое внимание Спасибо за ответы По результатам анкетирования делается окончательный вывод о базовых знаниях слушателей, их проблемах на производстве и о конкретных вопросах Программы, на которые необходимо обратить особое внимание.

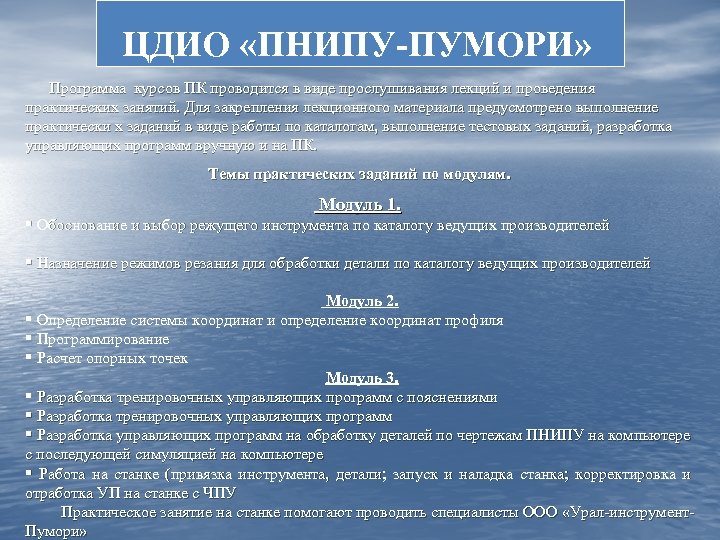

ЦДИО «ПНИПУ-ПУМОРИ» Программа курсов ПК проводится в виде прослушивания лекций и проведения практических занятий. Для закрепления лекционного материала предусмотрено выполнение практически х заданий в виде работы по каталогам, выполнение тестовых заданий, разработка управляющих программ вручную и на ПК. Темы практических заданий по модулям. Модуль 1. § Обоснование и выбор режущего инструмента по каталогу ведущих производителей § Назначение режимов резания для обработки детали по каталогу ведущих производителей Модуль 2. § Определение системы координат и определение координат профиля § Программирование § Расчет опорных точек Модуль 3. § Разработка тренировочных управляющих программ с пояснениями § Разработка тренировочных управляющих программ § Разработка управляющих программ на обработку деталей по чертежам ПНИПУ на компьютере с последующей симуляцией на компьютере § Работа на станке (привязка инструмента, детали; запуск и наладка станка; корректировка и отработка УП на станке с ЧПУ Практическое занятие на станке помогают проводить специалисты ООО «Урал-инструмент. Пумори»

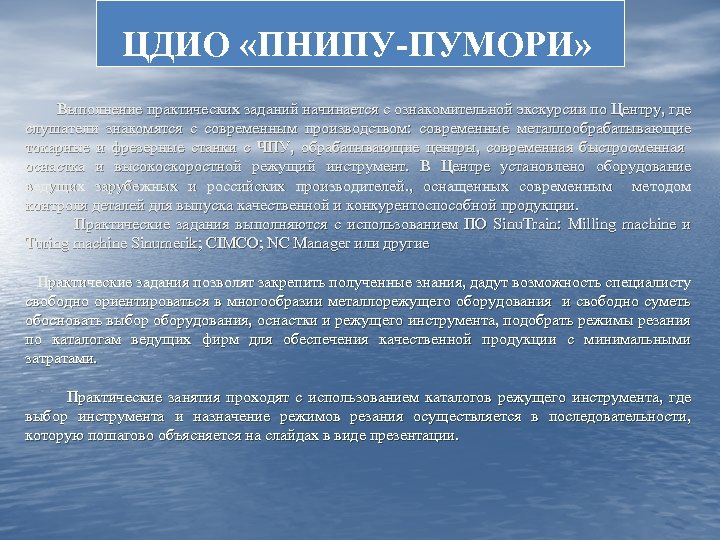

ЦДИО «ПНИПУ-ПУМОРИ» Выполнение практических заданий начинается с ознакомительной экскурсии по Центру, где слушатели знакомятся с современным производством: современные металлообрабатывающие токарные и фрезерные станки с ЧПУ, обрабатывающие центры, современная быстросменная оснастка и высокоскоростной режущий инструмент. В Центре установлено оборудование ведущих зарубежных и российских производителей. , оснащенных современным методом контроля деталей для выпуска качественной и конкурентоспособной продукции. Практические задания выполняются с использованием ПО Sinu. Train: Milling machine и Turing machine Sinumerik; CIMCO; NC Manager или другие Практические задания позволят закрепить полученные знания, дадут возможность специалисту свободно ориентироваться в многообразии металлорежущего оборудования и свободно суметь обосновать выбор оборудования, оснастки и режущего инструмента, подобрать режимы резания по каталогам ведущих фирм для обеспечения качественной продукции с минимальными затратами. Практические занятия проходят с использованием каталогов режущего инструмента, где выбор инструмента и назначение режимов резания осуществляется в последовательности, которую пошагово объясняется на слайдах в виде презентации.

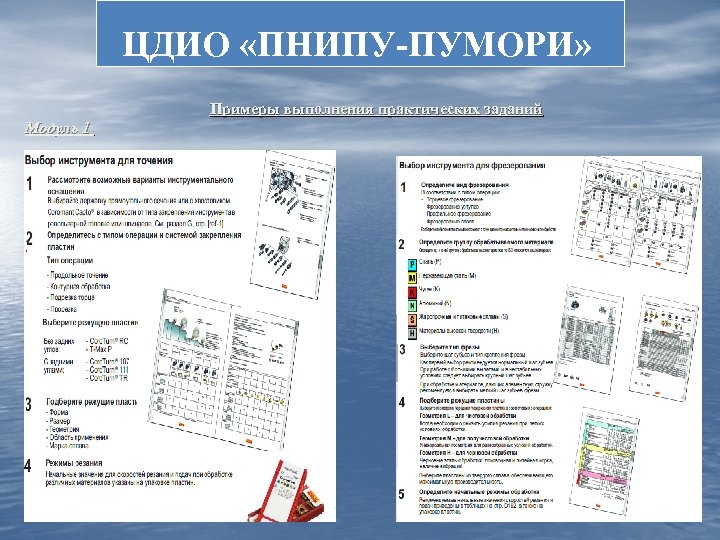

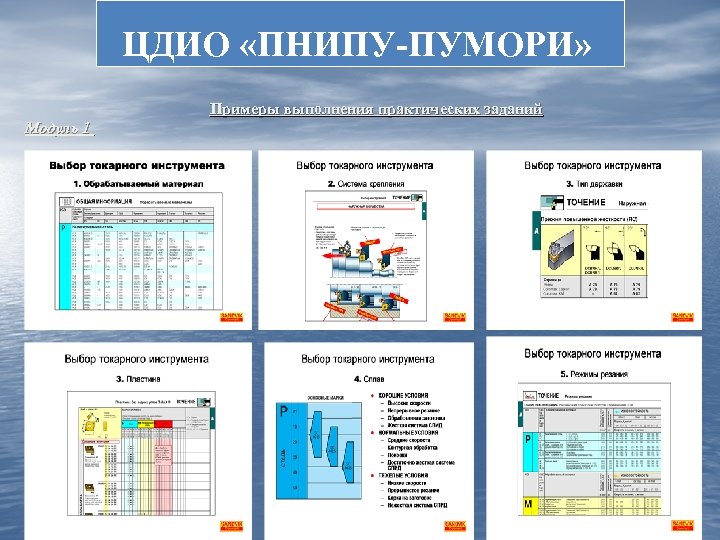

ЦДИО «ПНИПУ-ПУМОРИ» Примеры выполнения практических заданий Модуль 1
ЦДИО «ПНИПУ-ПУМОРИ» Примеры выполнения практических заданий Модуль 1
ЦДИО «ПНИПУ-ПУМОРИ» Примеры выполнения практических заданий Модуль 1 Для тренировки и обобщения всех знаний предлагается пройти тесты.

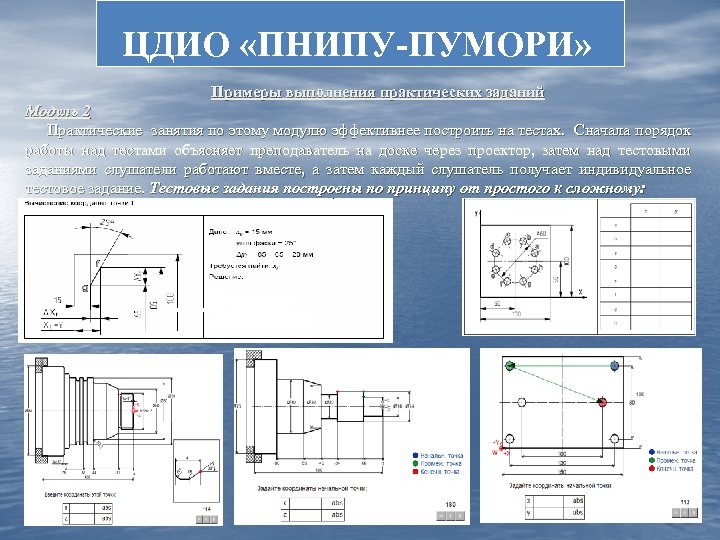

ЦДИО «ПНИПУ-ПУМОРИ» Примеры выполнения практических заданий Модуль 2 2 Практические занятия по этому модулю эффективнее построить на тестах. Сначала порядок работы над тестами объясняет преподаватель на доске через проектор, затем над тестовыми заданиями слушатели работают вместе, а затем каждый слушатель получает индивидуальное тестовое задание. Тестовые задания построены по принципу от простого к сложному:

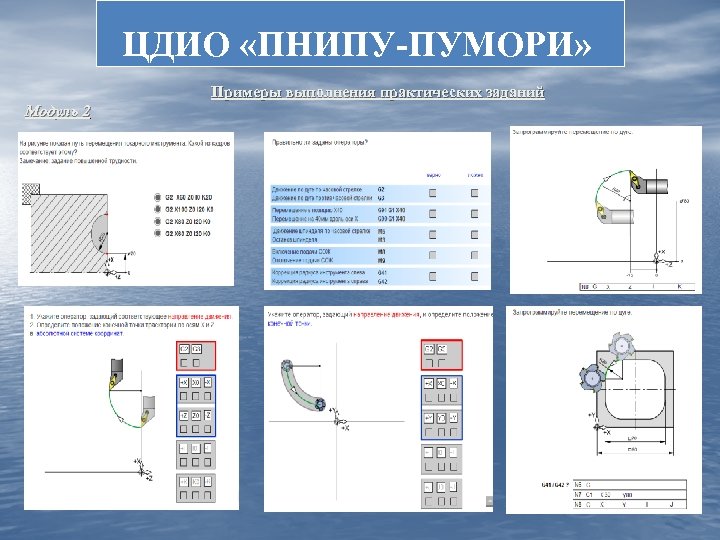

ЦДИО «ПНИПУ-ПУМОРИ» Примеры выполнения практических заданий Модуль 2 2

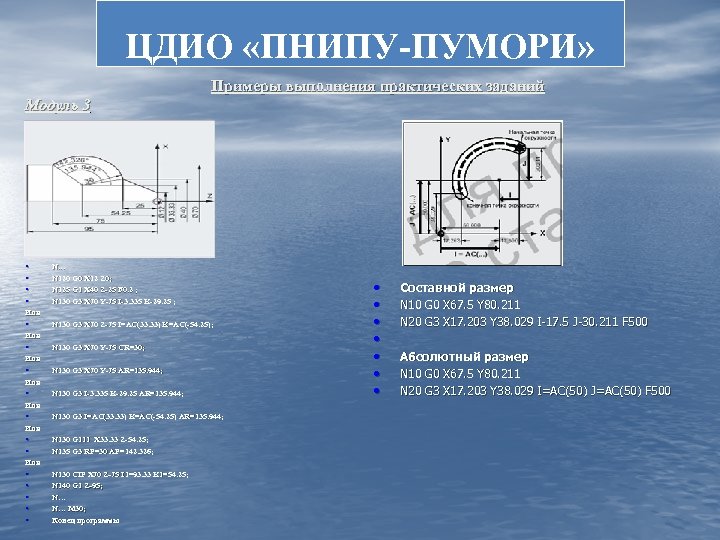

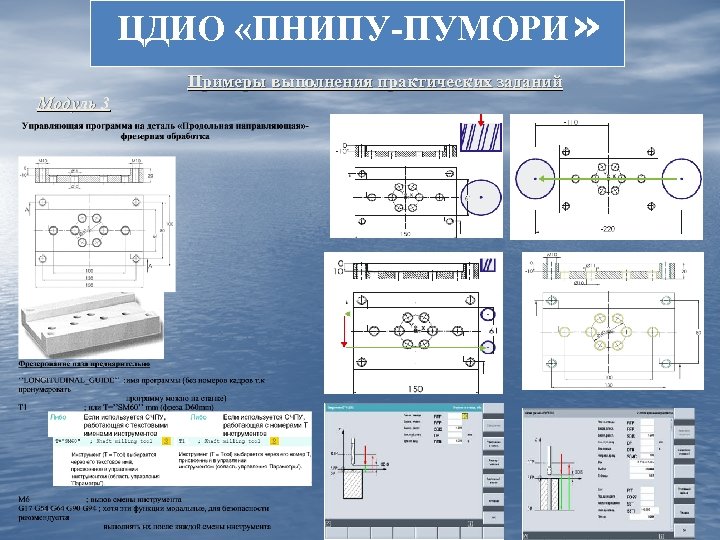

ЦДИО «ПНИПУ-ПУМОРИ» Примеры выполнения практических заданий Модуль 3 3 • • N… N 120 G 0 X 12 Z 0; N 125 G 1 X 40 Z-25 F 0. 2 ; N 130 G 3 X 70 Y-75 I-3. 335 K-29. 25 ; 130 G 3 X 70 Y -75 I -3. 335 K Или • N 130 G 3 X 70 Z-75 I=AC(33. 33) K=AC(-54. 25); 130 G 3 X 70 Z -75 I AC(33. 33) K AC(-54. 25); Или • N 130 G 3 X 70 Y-75 CR=30; 130 G 3 X 70 Y -75 CR=30; Или • N 130 G 3 X 70 Y-75 AR=135. 944; 130 G 3 X 70 Y -75 AR=135. 944; Или • N 130 G 3 I-3. 335 K-29. 25 AR=135. 944; 130 G 3 I -3. 335 K -29. 25 AR=135. 944; Или • N 130 G 3 I=AC(33. 33) K=AC(-54. 25) AR=135. 944; 130 G 3 I AC(33. 33) K AC(-54. 25) AR=135. 944; Или • • N 130 G 111 X 33. 33 Z-54. 25; 130 G 111 X 33. 33 Z N 135 G 3 RP=30 AP=142. 326; Или • • • N 130 CIP X 70 Z-75 I 1=93. 33 K 1=54. 25; 130 CIP X 70 Z -75 I 1=93. 33 K N 140 G 1 Z-95; 140 G 1 Z N… N… M 30; … M Конец программы • • Составной размер N 10 G 0 X 67. 5 Y 80. 211 N 20 G 3 X 17. 203 Y 38. 029 I-17. 5 J-30. 211 F 500 Абсолютный размер N 10 G 0 X 67. 5 Y 80. 211 N 20 G 3 X 17. 203 Y 38. 029 I=AC(50) J=AC(50) F 500

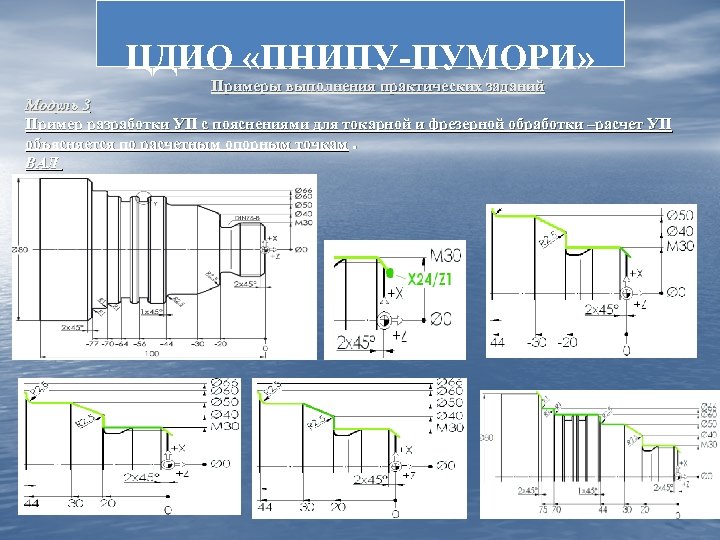

ЦДИО «ПНИПУ-ПУМОРИ» Примеры выполнения практических заданий Модуль 3 3 Пример разработки УП с пояснениями для токарной и фрезерной обработки –расчет УП объясняется по расчетным опорным точкам. ВАЛ

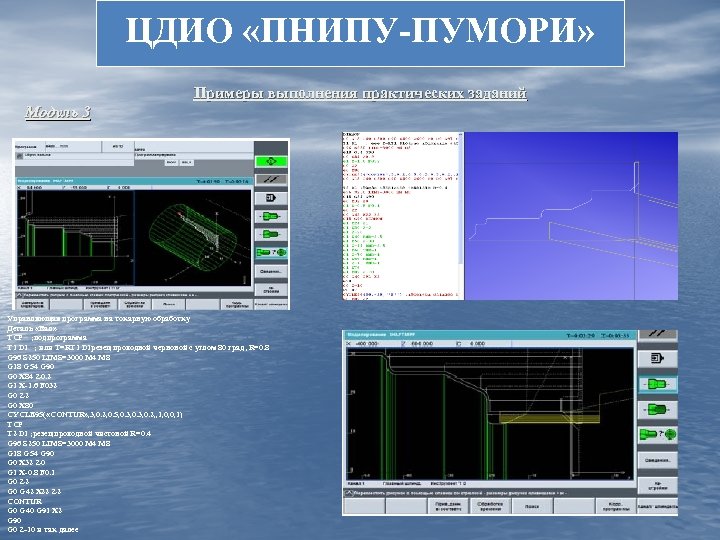

ЦДИО «ПНИПУ-ПУМОРИ» Примеры выполнения практических заданий Модуль 3 Вызов симуляции обработки Управляющая программа на токарную обработку Деталь «Вал» TCP ; подпрограмма T 1 D 1 ; или T=RT 1 D 1 резец проходной черновой с углом 80 град , R=0. 8 G 96 S 250 LIMS=3000 M 4 M 8 G 18 G 54 G 90 G 0 X 84 Z 0. 2 G 1 X-1. 6 F 032 G 0 Z 2 G 0 X 80 CYCLE 95( «CONTUR» , 3, 0. 2, 0. 5, 0. 3, 0. 2, , 1, 0, 0, 1) TCP T 2 D 1 ; резец проходной чистовой R=0. 4 G 96 S 250 LIMS=3000 M 4 M 8 G 18 G 54 G 90 G 0 X 32 Z 0 G 1 X-0. 8 F 0. 1 G 0 Z 2 G 0 G 42 X 22 Z 2 CONTUR G 0 G 40 G 91 X 2 G 90 G 0 Z-10 и так далее
ЦДИО «ПНИПУ-ПУМОРИ» Примеры выполнения практических заданий Модуль 3

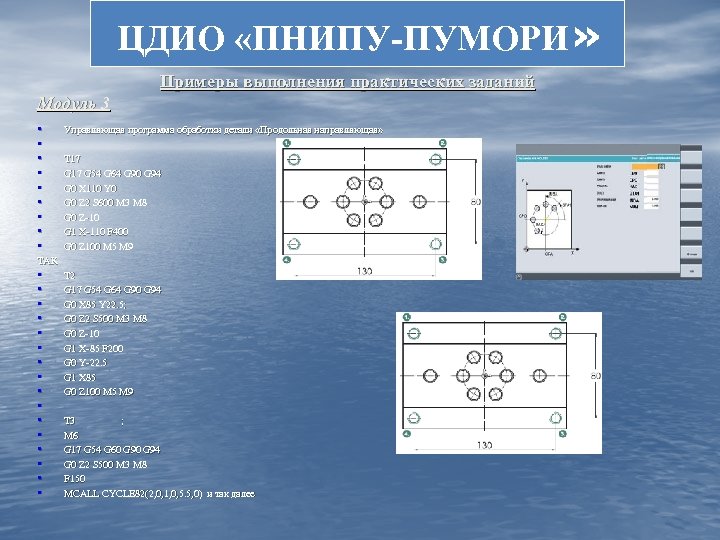

ЦДИО «ПНИПУ-ПУМОРИ» Примеры выполнения практических заданий Модуль 3 • • • Управляющая программа обработки детали «Продольная направляющая» T 17 G 17 G 54 G 64 G 90 G 94 G 0 X 110 Y 0 G 0 Z 2 S 600 M 3 M 8 G 0 Z-10 G 1 X-110 F 400 G 0 Z 100 M 5 M 9 0 Z 100 M 5 M ТАК • • • • T 2 G 17 G 54 G 64 G 90 G 94 G 0 X 85 Y 22. 5; G 0 Z 2 S 500 M 3 M 8 G 0 Z-10 G 1 X-85 F 200 G 0 Y-22. 5 G 1 X 85 G 0 Z 100 M 5 M 9 T 3 ; M 6 G 17 G 54 G 60 G 94 17 G 54 G 60 G 90 G G 0 Z 2 S 500 M 3 M 8 F 150 MCALL CYCLE 82(2, 0, 1, 0, 5. 5, 0) и так далее

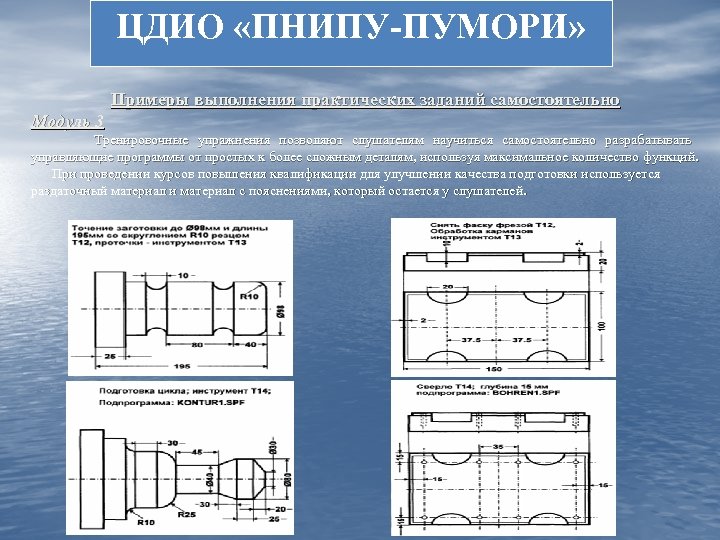

ЦДИО «ПНИПУ-ПУМОРИ» Примеры выполнения практических заданий самостоятельно Модуль 3 Тренировочные упражнения позволяют слушателям научиться самостоятельно разрабатывать управляющие программы от простых к более сложным деталям, используя максимальное количество функций. При проведении курсов повышения квалификации для улучшении качества подготовки используется раздаточный материал и материал с пояснениями, который остается у слушателей.

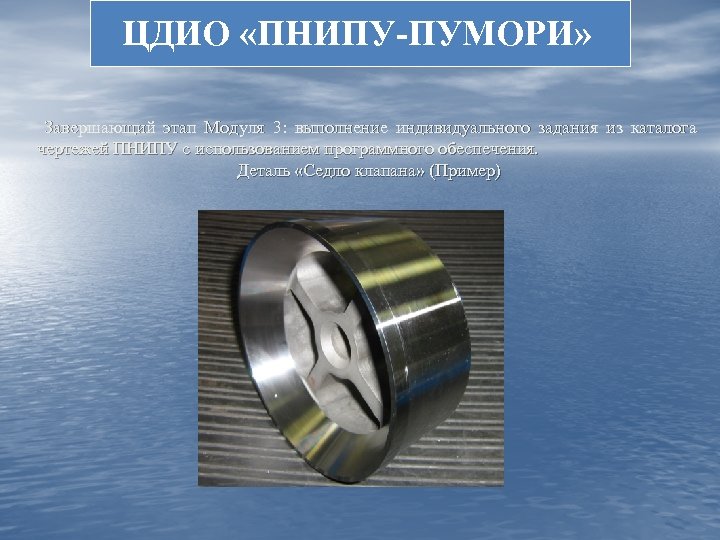

ЦДИО «ПНИПУ-ПУМОРИ» Завершающий этап Модуля 3: выполнение индивидуального задания из каталога чертежей ПНИПУ с использованием программного обеспечения. Деталь «Седло клапана» (Пример)

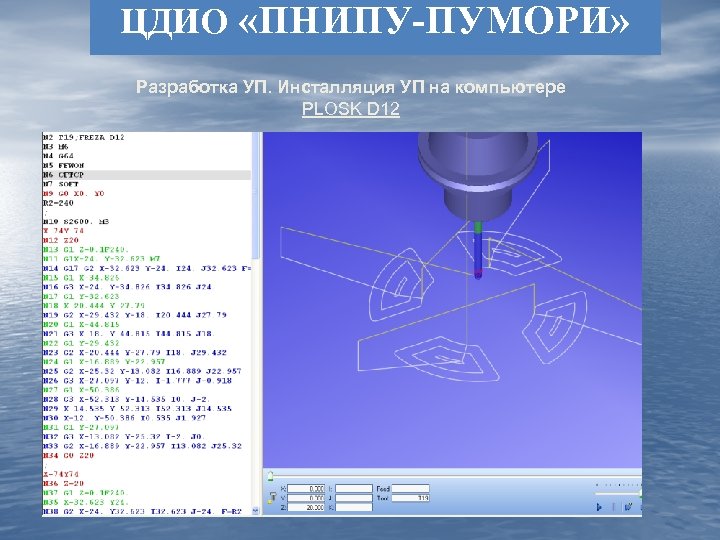

ЦДИО «ПНИПУ-ПУМОРИ» Разработка УП. Инсталляция УП на компьютере PLOSK D 12
ЦДИО «ПНИПУ-ПУМОРИ» www. themegallery. com CENTR

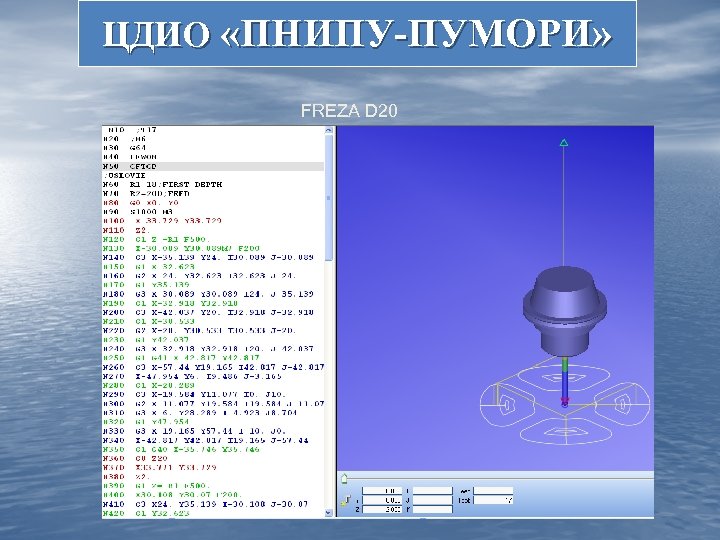

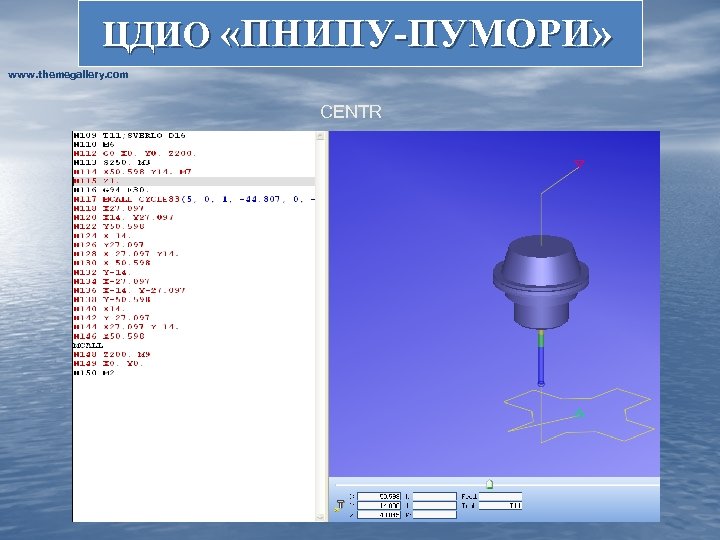

ЦДИО «ПНИПУ-ПУМОРИ» FREZA D 20

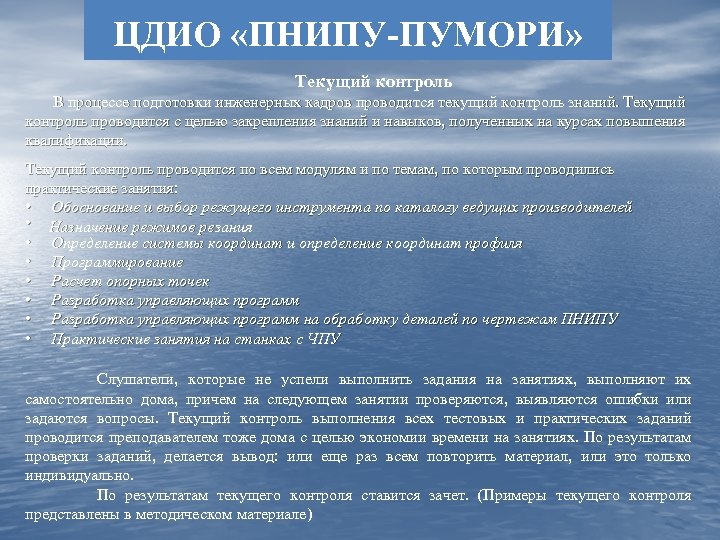

ЦДИО «ПНИПУ-ПУМОРИ» Текущий контроль В процессе подготовки инженерных кадров проводится текущий контроль знаний. Текущий контроль проводится с целью закрепления знаний и навыков, полученных на курсах повышения квалификации. Текущий контроль проводится по всем модулям и по темам, по которым проводились практические занятия: • • . Обоснование и выбор режущего инструмента по каталогу ведущих производителей • Назначение режимов резания • Определение системы координат и определение координат профиля • Программирование Расчет опорных точек • • Разработка управляющих программ на обработку деталей по чертежам ПНИПУ • Практические занятия на станках с ЧПУ Слушатели, которые не успели выполнить задания на занятиях, выполняют их самостоятельно дома, причем на следующем занятии проверяются, выявляются ошибки или задаются вопросы. Текущий контроль выполнения всех тестовых и практических заданий проводится преподавателем тоже дома с целью экономии времени на занятиях. По результатам проверки заданий, делается вывод: или еще раз всем повторить материал, или это только индивидуально. По результатам текущего контроля ставится зачет. (Примеры текущего контроля представлены в методическом материале)

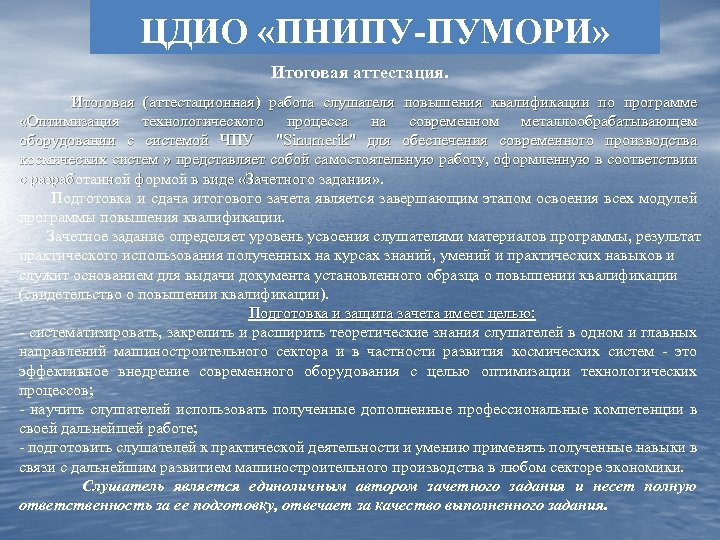

ЦДИО «ПНИПУ-ПУМОРИ» Итоговая аттестация. Итоговая (аттестационная) работа слушателя повышения квалификации по программе «Оптимизация технологического процесса на современном металлообрабатывающем оборудовании с системой ЧПУ "Sinumerik" для обеспечения современного производства космических систем » представляет собой самостоятельную работу, оформленную в соответствии с разработанной формой в виде «Зачетного задания» . Подготовка и сдача итогового зачета является завершающим этапом освоения всех модулей программы повышения квалификации. Зачетное задание определяет уровень усвоения слушателями материалов программы, результат практического использования полученных на курсах знаний, умений и практических навыков и служит основанием для выдачи документа установленного образца о повышении квалификации (свидетельство о повышении квалификации). Подготовка и защита зачета имеет целью: - систематизировать, закрепить и расширить теоретические знания слушателей в одном и главных направлений машиностроительного сектора и в частности развития космических систем - это эффективное внедрение современного оборудования с целью оптимизации технологических процессов; - научить слушателей использовать полученные дополненные профессиональные компетенции в своей дальнейшей работе; - подготовить слушателей к практической деятельности и умению применять полученные навыки в связи с дальнейшим развитием машиностроительного производства в любом секторе экономики. Слушатель является единоличным автором зачетного задания и несет полную ответственность за ее подготовку, отвечает за качество выполненного задания.

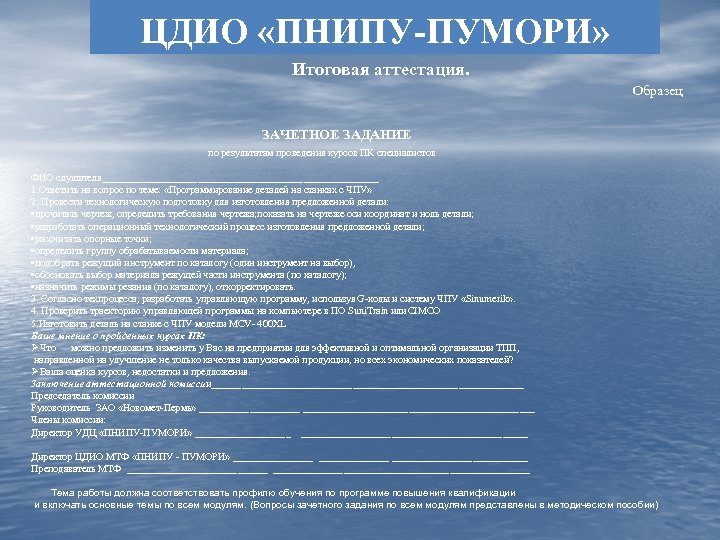

ЦДИО «ПНИПУ-ПУМОРИ» Итоговая аттестация. Образец ЗАЧЕТНОЕ ЗАДАНИЕ по результатам проведения курсов ПК специалистов ФИО слушателя____________________________ 1. Ответить на вопрос по теме: «Программирование деталей на станках с ЧПУ» 2. Провести технологическую подготовку для изготовления предложенной детали: • прочитать чертеж, определить требования чертежа; показать на чертеже оси координат и ноль детали; • разработать операционный технологический процесс изготовления предложенной детали; • рассчитать опорные точки; • определить группу обрабатываемости материала; • подобрать режущий инструмент по каталогу (один инструмент на выбор), • обосновать выбор материала режущей части инструмента (по каталогу); • назначить режимы резания (по каталогу), откорректировать. 3. Согласно техпроцесса, разработать управляющую программу, используя G-коды и систему ЧПУ «Sinumerik» . 4. Проверить траекторию управляющей программы на компьютере в ПО Suni. Train или CIMCO 5. Изготовить деталь на станке с ЧПУ модели MCV- 400 XL Ваше мнение о пройденных курсах ПК: ØЧто можно предложить изменить у Вас на предприятии для эффективной и оптимальной организации ТПП, направленной на улучшение не только качества выпускаемой продукции, но всех экономических показателей? ØВаша оценка курсов, недостатки и предложения. Заключение аттестационной комиссии_______________________________ Председатель комиссии Руководитель ЗАО «Новомет-Пермь» _________________________________ Члены комиссии: Директор УДЦ «ПНИПУ-ПУМОРИ» _______________________ Директор ЦДИО МТФ «ПНИПУ - ПУМОРИ» _____________________ Преподаватель МТФ ________________________________________ Тема работы должна соответствовать профилю обучения по программе повышения квалификации и включать основные темы по всем модулям. (Вопросы зачетного задания по всем модулям представлены в методическом пособии)

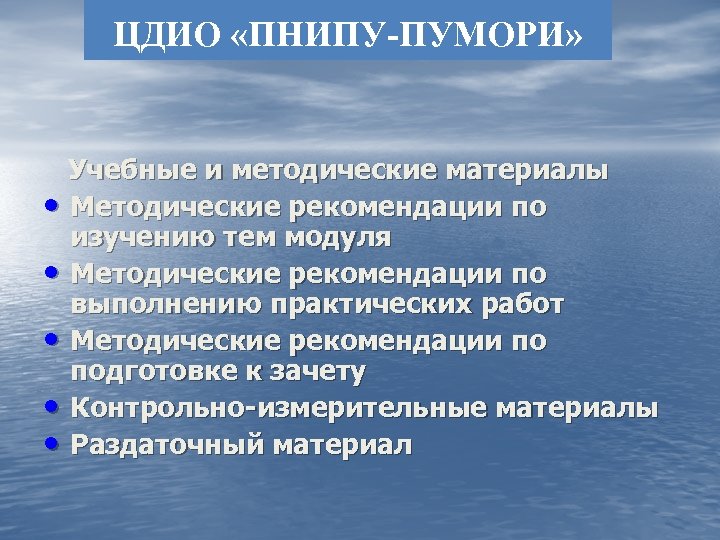

ЦДИО «ПНИПУ-ПУМОРИ» Учебные и методические материалы • Методические рекомендации по изучению тем модуля • Методические рекомендации по выполнению практических работ • Методические рекомендации по подготовке к зачету • Контрольно-измерительные материалы • Раздаточный материал
ЦДИО «ПНИПУ-ПУМОРИ» СПАСИБО ЗА ВНИМАНИЕ
