CARTOGRAFIA PROF° ISRAEL FROIS CARTOGRAFIA PROF° ISRAEL FROIS

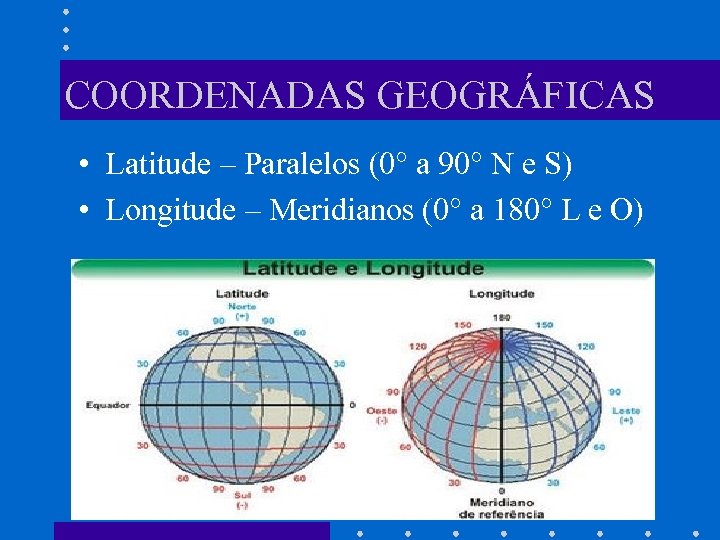

COORDENADAS GEOGRÁFICAS • Latitude – Paralelos (0° a 90° N e S) • Longitude COORDENADAS GEOGRÁFICAS • Latitude – Paralelos (0° a 90° N e S) • Longitude – Meridianos (0° a 180° L e O)

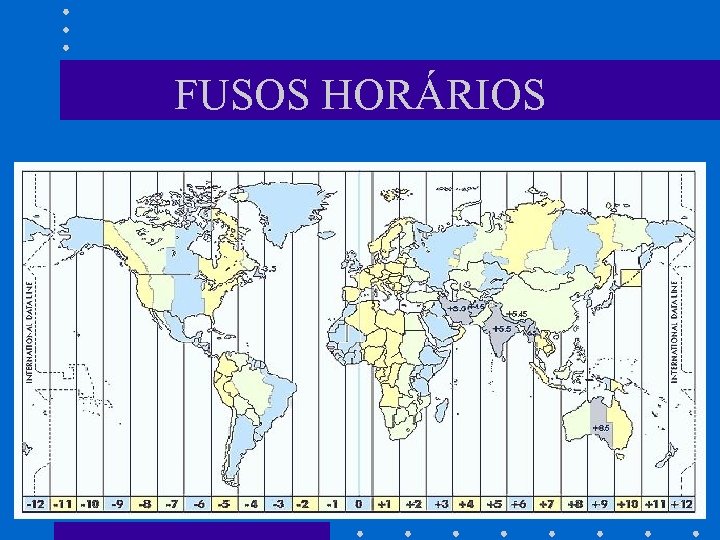

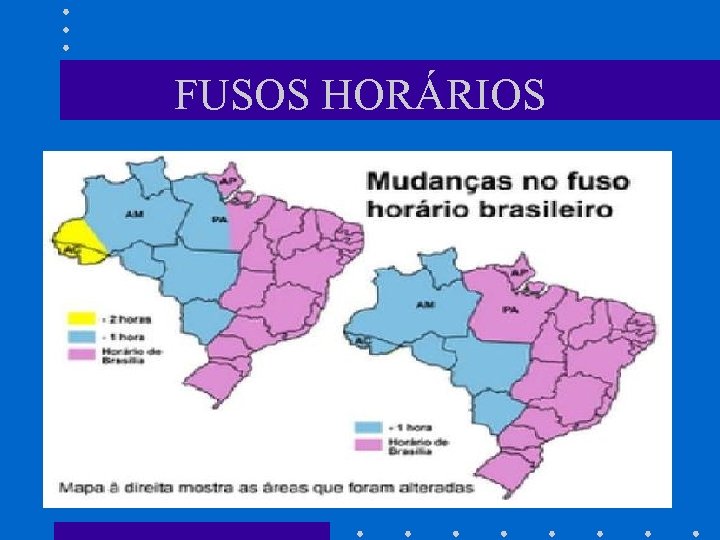

FUSOS HORÁRIOS FUSOS HORÁRIOS

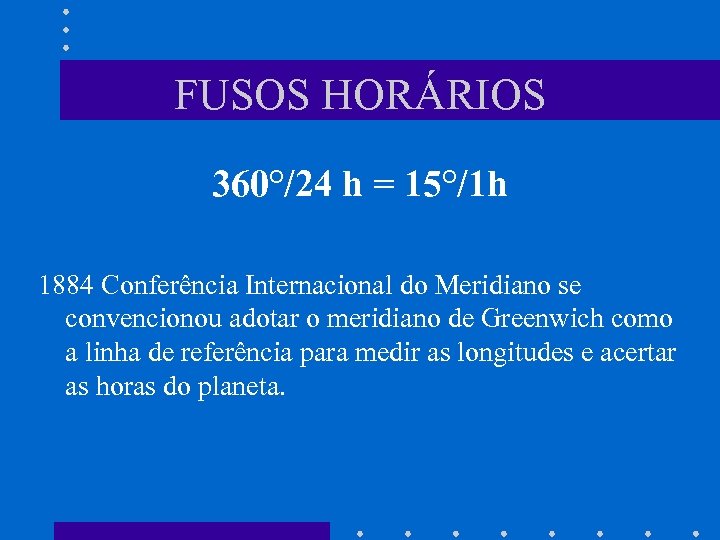

FUSOS HORÁRIOS 360°/24 h = 15°/1 h 1884 Conferência Internacional do Meridiano se convencionou FUSOS HORÁRIOS 360°/24 h = 15°/1 h 1884 Conferência Internacional do Meridiano se convencionou adotar o meridiano de Greenwich como a linha de referência para medir as longitudes e acertar as horas do planeta.

FUSOS HORÁRIOS FUSOS HORÁRIOS

FUSOS HORÁRIOS FUSOS HORÁRIOS

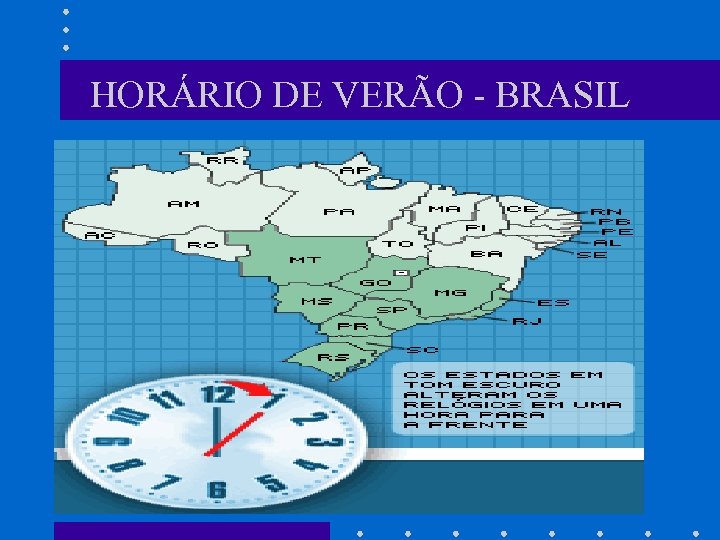

HORÁRIO DE VERÃO - BRASIL HORÁRIO DE VERÃO - BRASIL

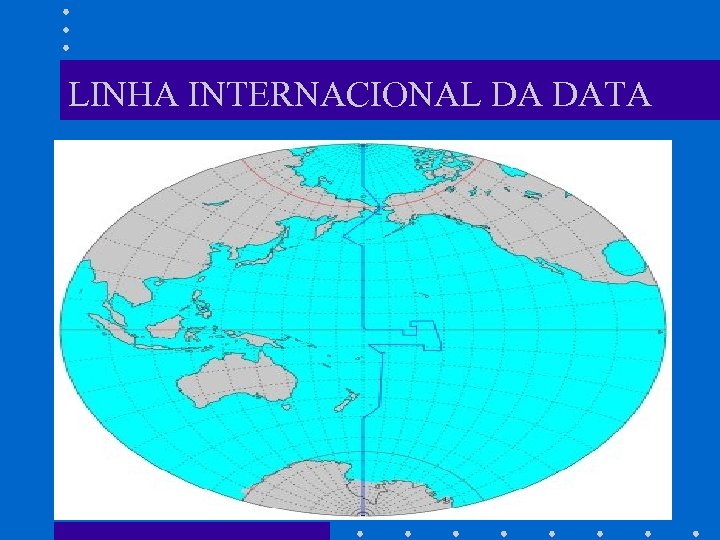

LINHA INTERNACIONAL DA DATA LINHA INTERNACIONAL DA DATA

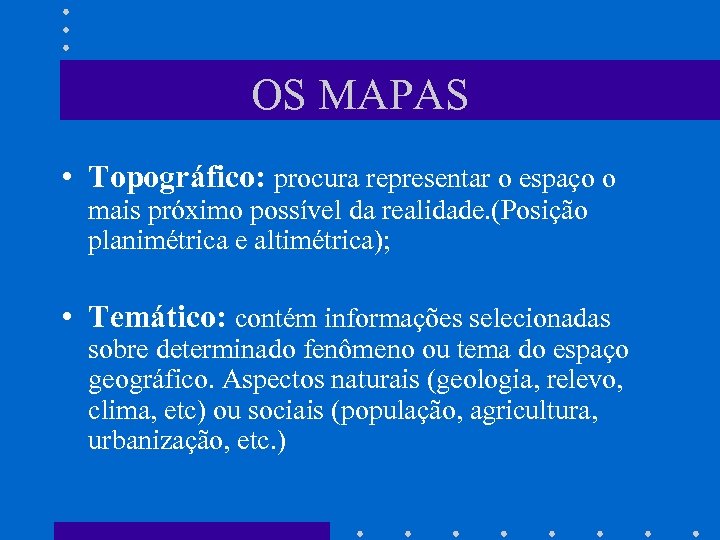

OS MAPAS • Topográfico: procura representar o espaço o mais próximo possível da realidade. OS MAPAS • Topográfico: procura representar o espaço o mais próximo possível da realidade. (Posição planimétrica e altimétrica); • Temático: contém informações selecionadas sobre determinado fenômeno ou tema do espaço geográfico. Aspectos naturais (geologia, relevo, clima, etc) ou sociais (população, agricultura, urbanização, etc. )

EVOLUÇÃO DOS MAPAS Mapa Babilônico: 4. 000 a. c. EVOLUÇÃO DOS MAPAS Mapa Babilônico: 4. 000 a. c.

EVOLUÇÃO DOS MAPAS • Mapa Mundi, Veneza - 1540 EVOLUÇÃO DOS MAPAS • Mapa Mundi, Veneza - 1540

EVOLUÇÃO DOS MAPAS • Mapa do séc. • XVIII EVOLUÇÃO DOS MAPAS • Mapa do séc. • XVIII

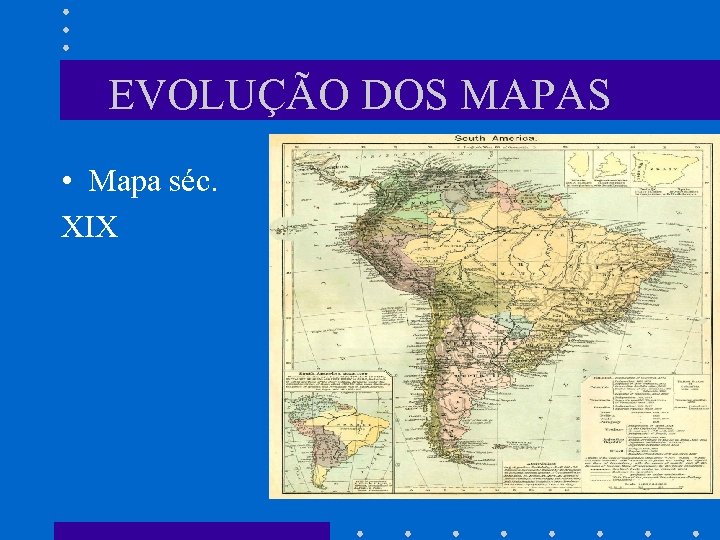

EVOLUÇÃO DOS MAPAS • Mapa séc. XIX EVOLUÇÃO DOS MAPAS • Mapa séc. XIX

EVOLUÇÃO DOS MAPAS • Mapa do séc. XX EVOLUÇÃO DOS MAPAS • Mapa do séc. XX

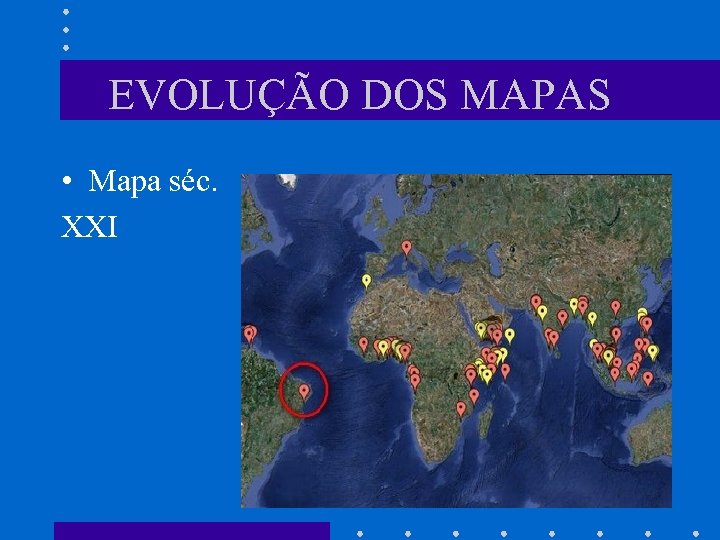

EVOLUÇÃO DOS MAPAS • Mapa séc. XXI EVOLUÇÃO DOS MAPAS • Mapa séc. XXI

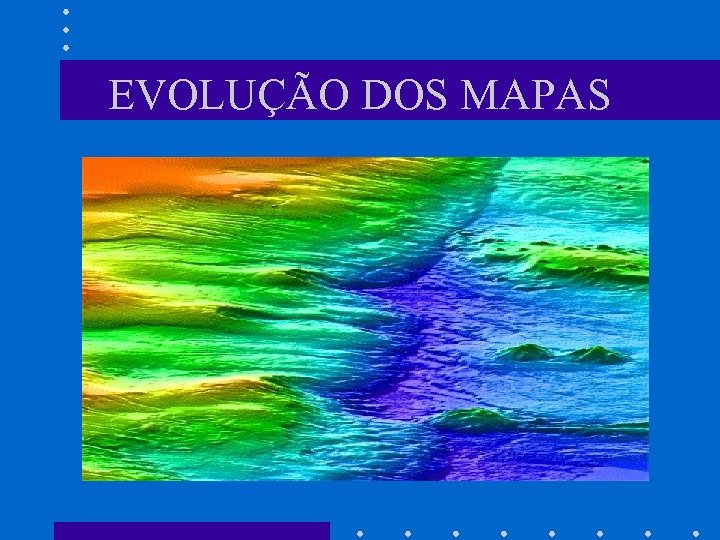

EVOLUÇÃO DOS MAPAS EVOLUÇÃO DOS MAPAS

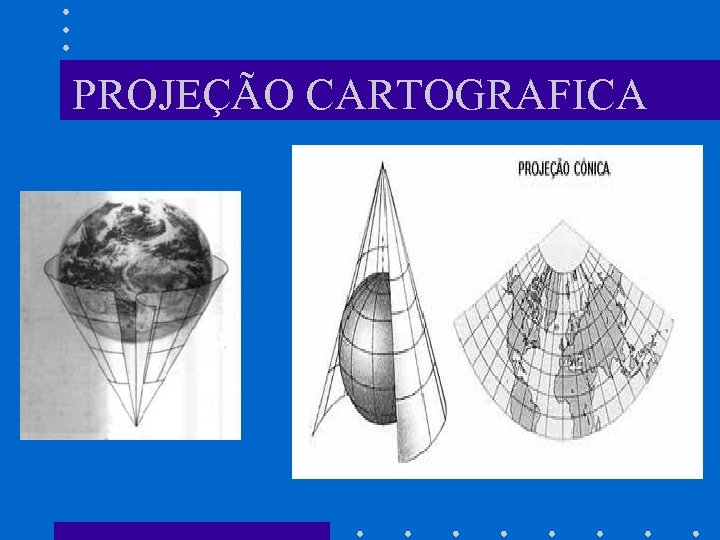

PROJEÇÃO CARTOGRAFICA PROJEÇÃO CARTOGRAFICA

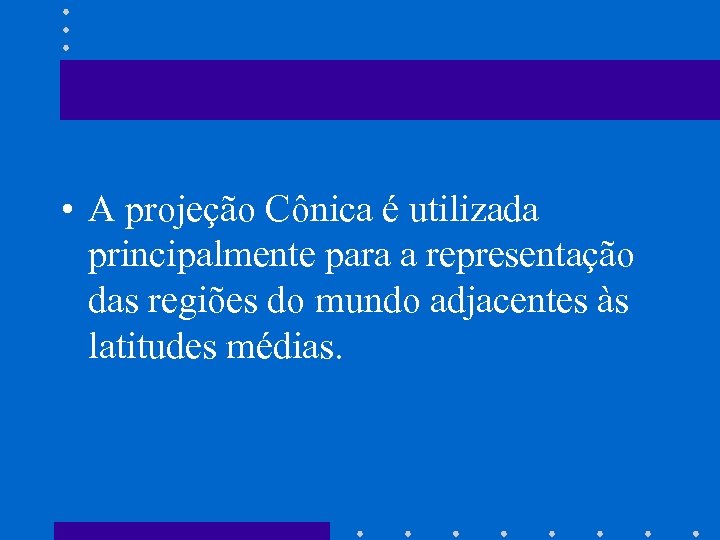

 • A projeção Cônica é utilizada principalmente para a representação das regiões do • A projeção Cônica é utilizada principalmente para a representação das regiões do mundo adjacentes às latitudes médias.

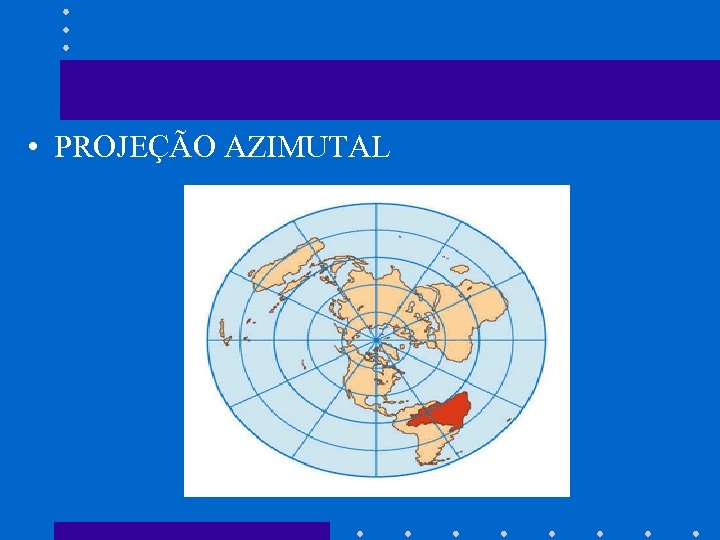

 • PROJEÇÃO AZIMUTAL • PROJEÇÃO AZIMUTAL

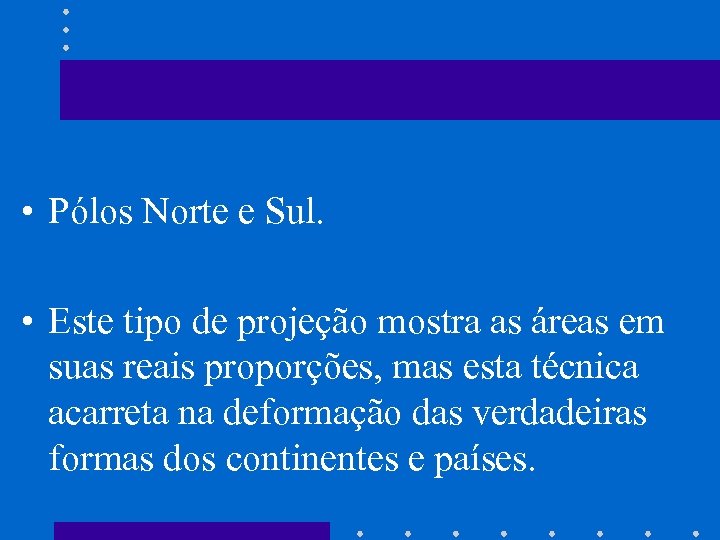

 • Pólos Norte e Sul. • Este tipo de projeção mostra as áreas • Pólos Norte e Sul. • Este tipo de projeção mostra as áreas em suas reais proporções, mas esta técnica acarreta na deformação das verdadeiras formas dos continentes e países.

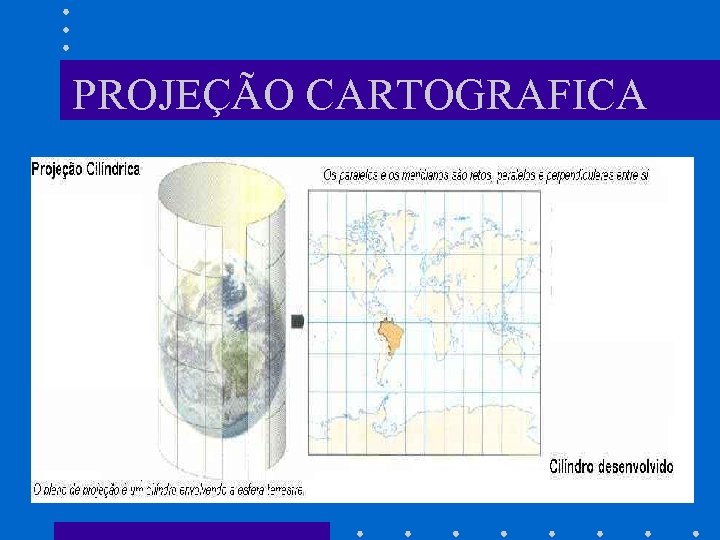

PROJEÇÃO CARTOGRAFICA PROJEÇÃO CARTOGRAFICA

PROJEÇÃO CARTOGRAFICA PROJEÇÃO CARTOGRAFICA

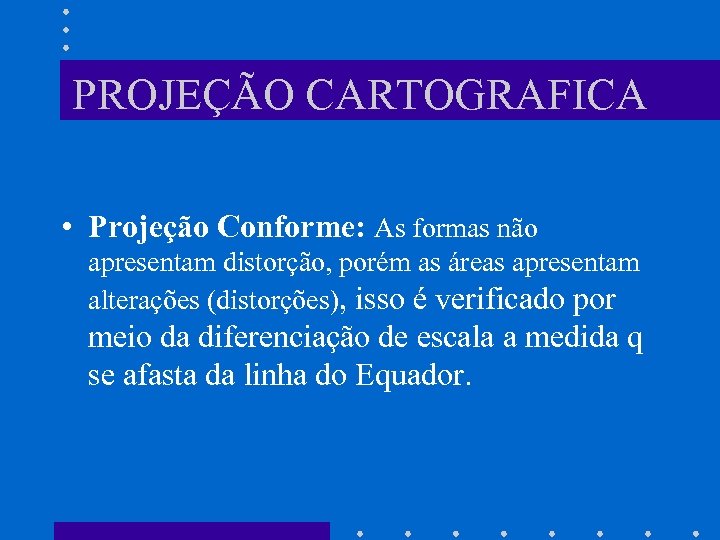

PROJEÇÃO CARTOGRAFICA • Projeção Conforme: As formas não apresentam distorção, porém as áreas apresentam PROJEÇÃO CARTOGRAFICA • Projeção Conforme: As formas não apresentam distorção, porém as áreas apresentam alterações (distorções), isso é verificado por meio da diferenciação de escala a medida q se afasta da linha do Equador.

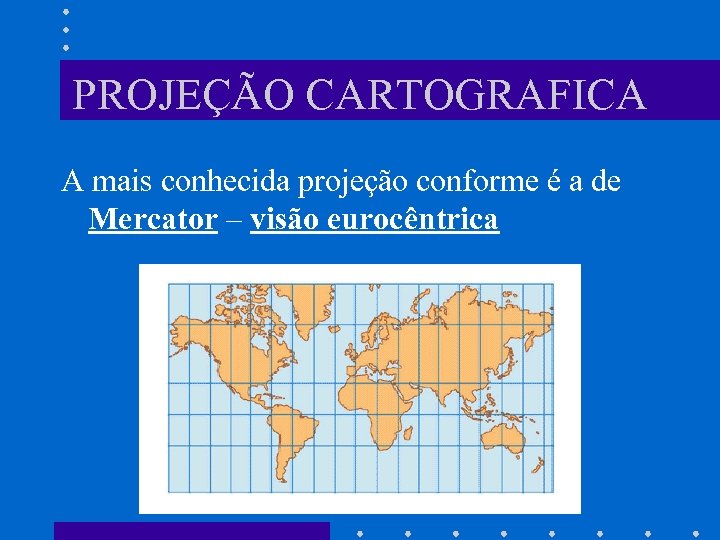

PROJEÇÃO CARTOGRAFICA A mais conhecida projeção conforme é a de Mercator – visão eurocêntrica PROJEÇÃO CARTOGRAFICA A mais conhecida projeção conforme é a de Mercator – visão eurocêntrica

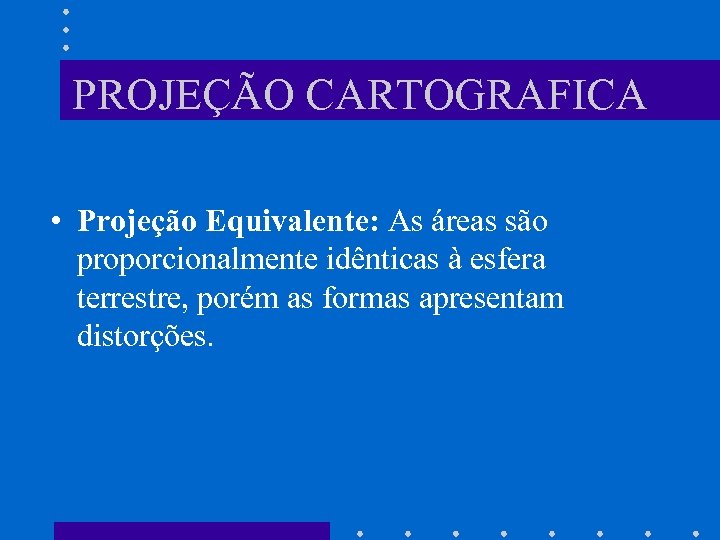

PROJEÇÃO CARTOGRAFICA • Projeção Equivalente: As áreas são proporcionalmente idênticas à esfera terrestre, porém PROJEÇÃO CARTOGRAFICA • Projeção Equivalente: As áreas são proporcionalmente idênticas à esfera terrestre, porém as formas apresentam distorções.

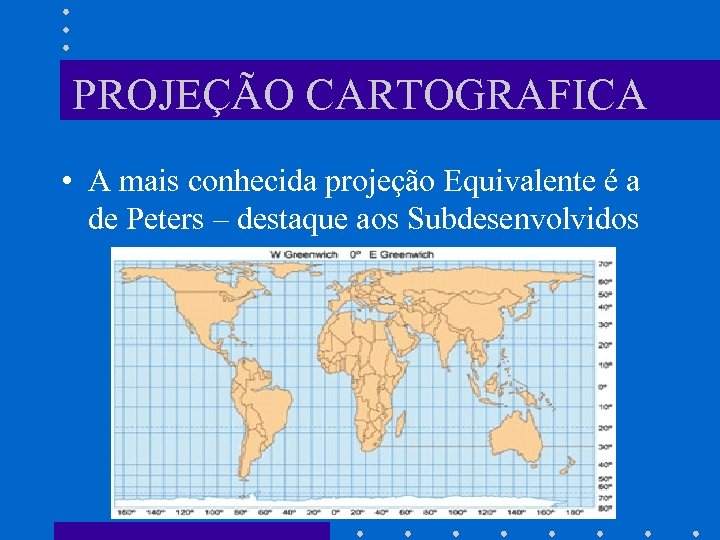

PROJEÇÃO CARTOGRAFICA • A mais conhecida projeção Equivalente é a de Peters – destaque PROJEÇÃO CARTOGRAFICA • A mais conhecida projeção Equivalente é a de Peters – destaque aos Subdesenvolvidos

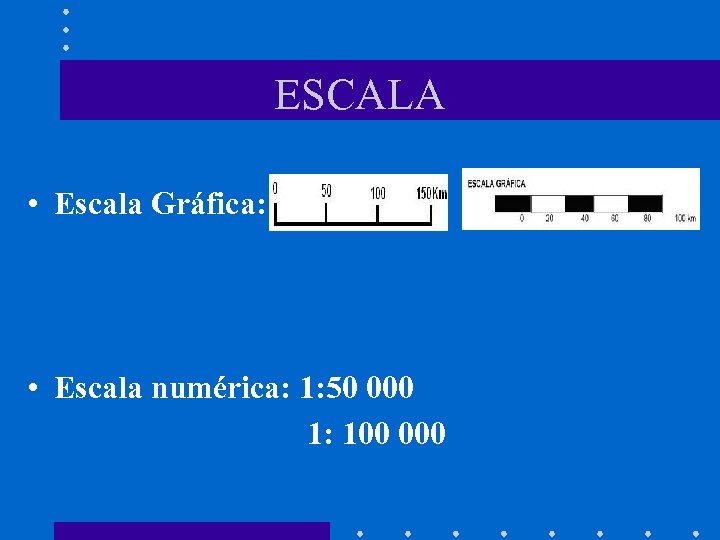

ESCALA • Escala Gráfica: • Escala numérica: 1: 50 000 1: 100 000 ESCALA • Escala Gráfica: • Escala numérica: 1: 50 000 1: 100 000

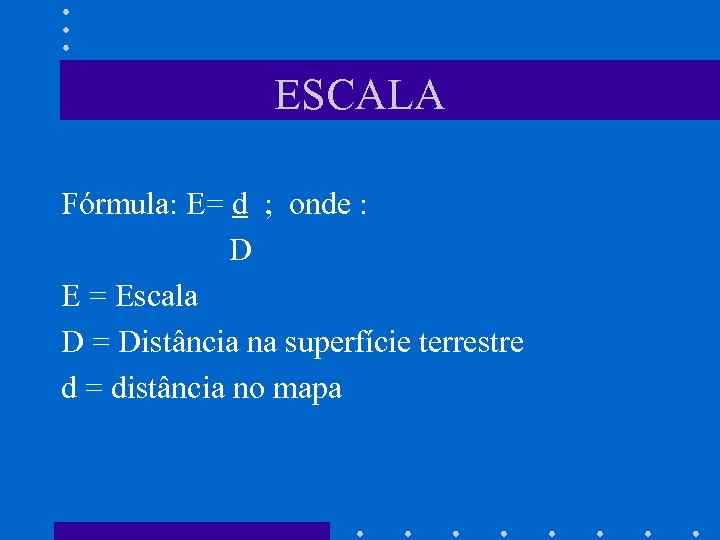

ESCALA Fórmula: E= d ; onde : D E = Escala D = Distância ESCALA Fórmula: E= d ; onde : D E = Escala D = Distância na superfície terrestre d = distância no mapa

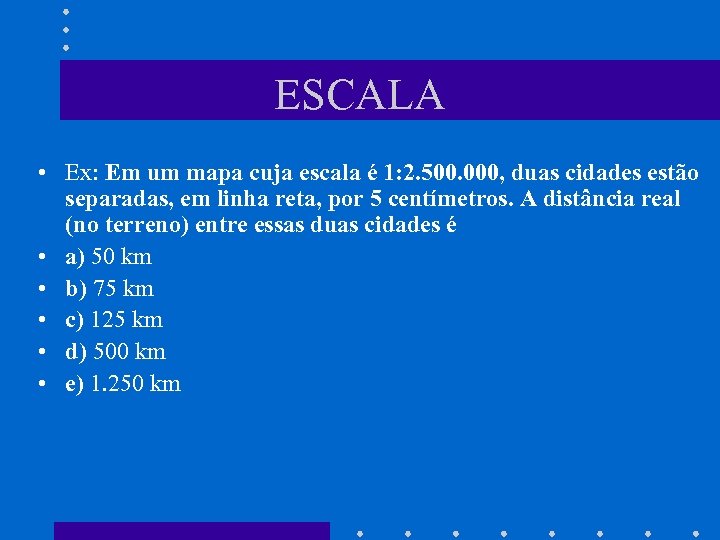

ESCALA • Ex: Em um mapa cuja escala é 1: 2. 500. 000, duas ESCALA • Ex: Em um mapa cuja escala é 1: 2. 500. 000, duas cidades estão separadas, em linha reta, por 5 centímetros. A distância real (no terreno) entre essas duas cidades é • a) 50 km • b) 75 km • c) 125 km • d) 500 km • e) 1. 250 km

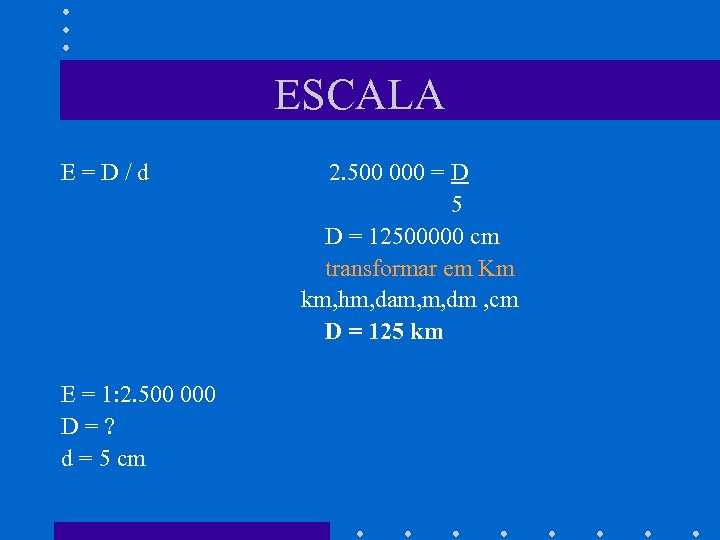

ESCALA E=D/d E = 1: 2. 500 000 D=? d = 5 cm 2. ESCALA E=D/d E = 1: 2. 500 000 D=? d = 5 cm 2. 500 000 = D 5 D = 12500000 cm transformar em Km km, hm, dam, m, dm , cm D = 125 km

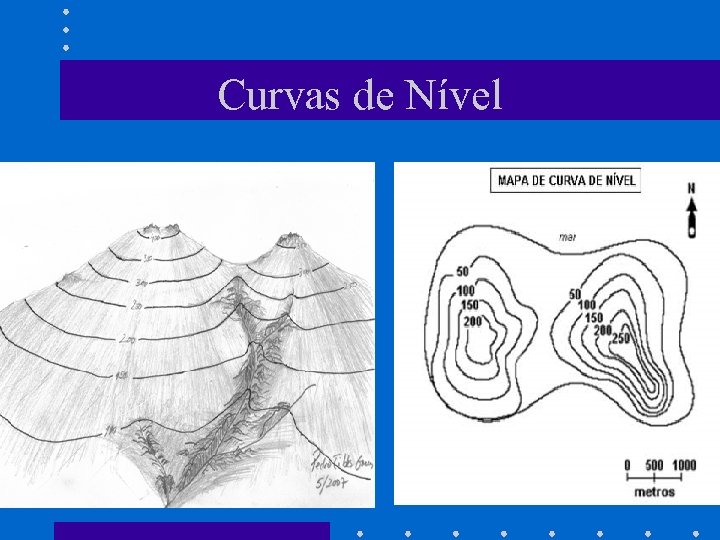

Curvas de Nível Curvas de Nível

Perfil Topográfico Perfil Topográfico

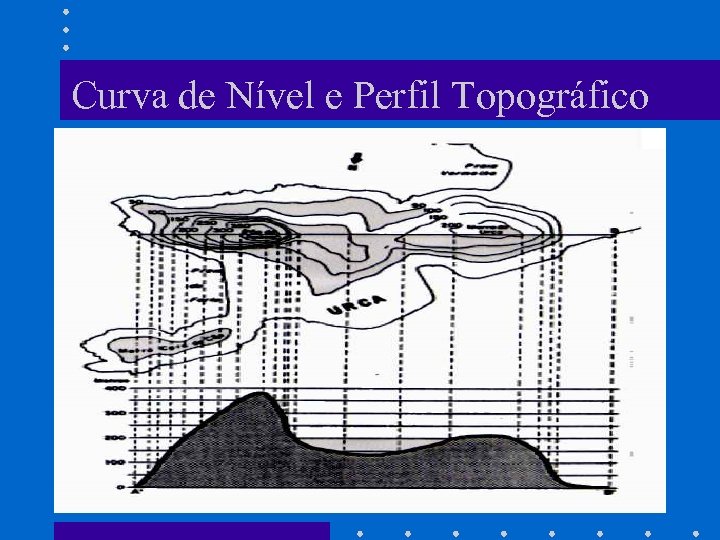

Curva de Nível e Perfil Topográfico Curva de Nível e Perfil Topográfico
