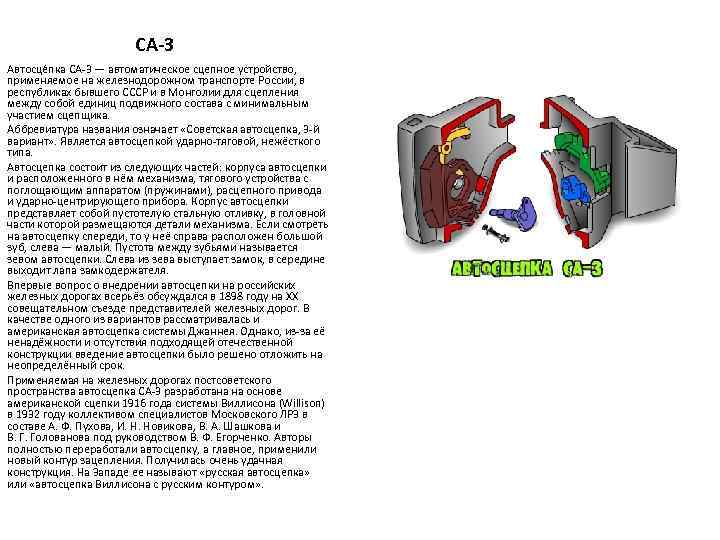

CA-3 Автосце пка СА-3 — автоматическое сцепное устройство, применяемое на железнодорожном транспорте России, в CA-3 Автосце пка СА-3 — автоматическое сцепное устройство, применяемое на железнодорожном транспорте России, в республиках бывшего СССР и в Монголии для сцепления между собой единиц подвижного состава с минимальным участием сцепщика. Аббревиатура названия означает «Советская автосцепка, 3 -й вариант» . Является автосцепкой ударно-тяговой, нежёсткого типа. Автосцепка состоит из следующих частей: корпуса автосцепки и расположенного в нём механизма, тягового устройства с поглощающим аппаратом (пружинами), расцепного привода и ударно-центрирующего прибора. Корпус автосцепки представляет собой пустотелую стальную отливку, в головной части которой размещаются детали механизма. Если смотреть на автосцепку спереди, то у неё справа расположен большой зуб, слева — малый. Пустота между зубьями называется зевом автосцепки. Слева из зева выступает замок, в середине выходит лапа замкодержателя. Впервые вопрос о внедрении автосцепки на российских железных дорогах всерьёз обсуждался в 1898 году на ХХ совещательном съезде представителей железных дорог. В качестве одного из вариантов рассматривалась и американская автосцепка системы Джаннея. Однако, из-за её ненадёжности и отсутствия подходящей отечественной конструкции введение автосцепки было решено отложить на неопределённый срок. Применяемая на железных дорогах постсоветского пространства автосцепка СА-3 разработана на основе американской сцепки 1916 года системы Виллисона (Willison) в 1932 году коллективом специалистов Московского ЛРЗ в составе А. Ф. Пухова, И. Н. Новикова, В. А. Шашкова и В. Г. Голованова под руководством В. Ф. Егорченко. Авторы полностью переработали автосцепку, а главное, применили новый контур зацепления. Получилась очень удачная конструкция. На Западе ее называют «русская автосцепка» или «автосцепка Виллисона с русским контуром» .

Колёсная пара. Колёсная пара — основной элемент ходовой части транспортного средства. Термин применяется, как Колёсная пара. Колёсная пара — основной элемент ходовой части транспортного средства. Термин применяется, как правило, по отношению к рельсовому транспорту. Колёсные пары в подавляющем большинстве являются глухими, то есть оба колеса жёстко насажены на цельную ось. Такая конструкция фактически из одной детали отличается высокой надёжностью. Пробег колёсных пар локомотивов с колёсами бандажного типа может достигать нескольких миллионов км при нагрузке 20 -25 тс при сменных бандажах. Вписывание в кривые больших радиусов (порядка 500 м и более) осуществляется за счёт разности диаметров колёс по окружностям катания, возникающей при смещении колёсной пары поперёк пути. Эта разность обусловлена тем, что поверхность катания колёс (профиль колеса) — не цилиндрическая, а коническая: радиус обода колеса с внешней стороны меньше, чем с внутренней. Например: при входе поезда в левый поворот колесная пара смещается (накатывается на колею) вправо, следовательно уменьшается радиус катания левого колеса, а правого — увеличивается. Отсюда правое колесо как бы обгоняет левое. В этом случае и при вписывании в пологие кривые (с радиусом более 800 метров) обеспечивается устойчивое движение колёс подвижного состава в пути, не сопровождающееся интенсивным изнашиванием колёс и рельсов. В крутых кривых колёсная пара направляется силами, возникающими в контакте внутренней боковой поверхности рельса и гребнем наружного колеса. Силы, действующие в контакте колеса и рельса и направляющие движение подвижного состава, называются силами крипа (от англ. creep — ползти). Они обусловлены тем, что материалы колеса и рельса не есть абсолютно твёрдые тела, а являются упруго-пластическими телами. В контакте наблюдаются микродеформации рельса и колеса, это определяет постепенное нарастание силы крипа с ростом относительного проскальзывания колеса по рельсу. Для поддержания профиля ж. д. колёс, обеспечивающих нормальное движение, применяется обточка колёс, а в случае бандажных колёс — и смена бандажей. Основной геометрический параметр колёсной пары — это расстояние между внутренними поверхностями гребней колёсной пары. Для российских дорог это расстояние равно 1440 мм с допусками ± 3 мм (для колеи шириной 1520 и 1524 мм) и 990 мм с допусками ± 3 мм (для колеи шириной 1067 мм). Ввиду высоких требований по прочности и надёжности, предъявляемых к колёсным парам, разработаны и существуют правила формирования и ремонта колёсных пар, строго нормирующие весь технологический процесс: токарную и фрезерную обработку заготовок (в частности, даже радиусы галтелей, класс чистоты обработанной поверхности), температурные режимы при формировании колёсных пар, допуски, посадки и т. д.
