Бытовые холодильники Выполнили: ст-ты 175 группы Бабак Н. А. , Чупошева Г. А

История развития холодильников

Аппарат французского инженера Ф. Карре, предложенный им в 1860 г. Предназначен для получения водного льда.

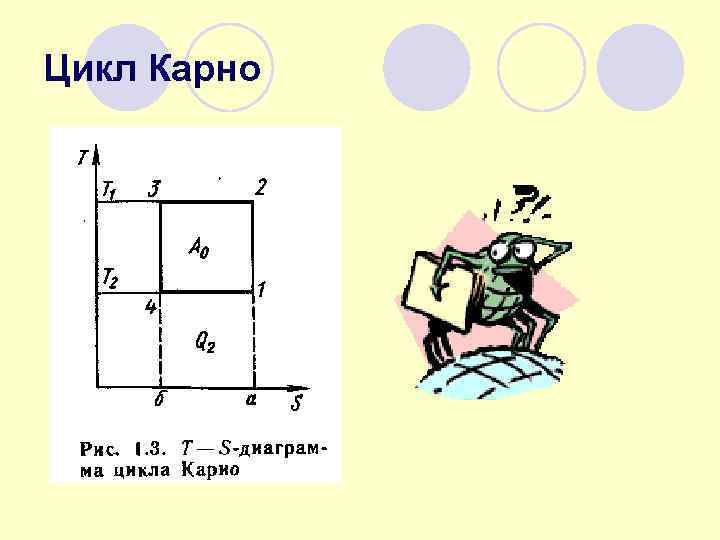

Цикл Карно

Хладагенты Органические и неорганических хладагенты Условное обозначение Химическое название Химическая формула R 10 Тетрахлорметан ССL 4 R 11 Фтортрихлорметан СFСL 3 R 12 Дифтордихлорметан СF 2 СL 2 R 22 Дифторхлорметан СHF 2 СL R 50 Метан СН 4 R 290 Пропан СН 3 СН 2 СН 3 R 1150 Этилен СН 2=СН 2 R 1270 Пропилен СН 2=СН-СН 3 R 717 Аммиак NH 3 R 718 Вода Н 20 R 729 Воздух - R 744 Двуокись углерода СО 2 Органические хладагенты Неорганические хладагенты

Классификация и устройство бытовых холодильников 1. Холодильные агрегаты компрессионного типа 2. Холодильные агрегаты абсорбционного типа 3. Термоэлектрические холодильники

Холодильные агрегаты компрессионного типа Схема компрессионного холодильника 1 - мотор-компрессор, 2 - линия нагнетания (высокого давления), 3 - конденсатор, 4 - осушительный патрон, 5 - капиллярная трубка, 6 - испаритель холодильной камеры, 7 - испаритель морозильной камеры, 8 - линия низкого давления (всасывающий трубопровод). Стрелкой обозначено движение хладагента

Мотор-компрессор ДХ с кривошипно-шатунным механизмом 1 - наружная подвеска, 2 - корпус компрессора, 3 - цилиндр, 4 - поршень, 5 - головка, 6 - коленчатый вал, 7 - электродвигатель (1500 об/мин)

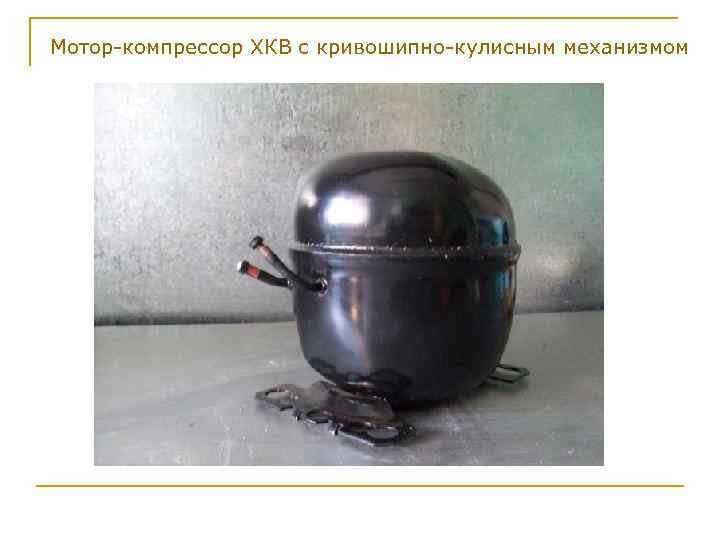

Мотор-компрессор ХКВ с кривошипно-кулисным механизмом

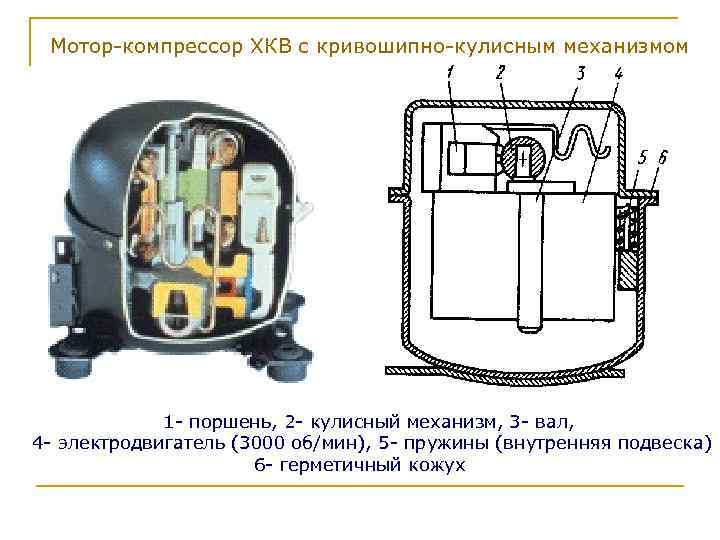

Мотор-компрессор ХКВ с кривошипно-кулисным механизмом 1 - поршень, 2 - кулисный механизм, 3 - вал, 4 - электродвигатель (3000 об/мин), 5 - пружины (внутренняя подвеска) 6 - герметичный кожух

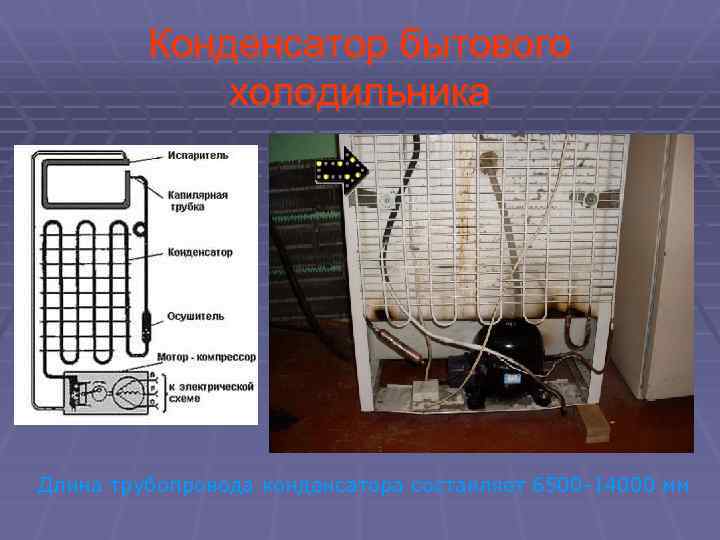

Конденсатор бытового холодильника Длина трубопровода конденсатора составляет 6500 -14000 мм

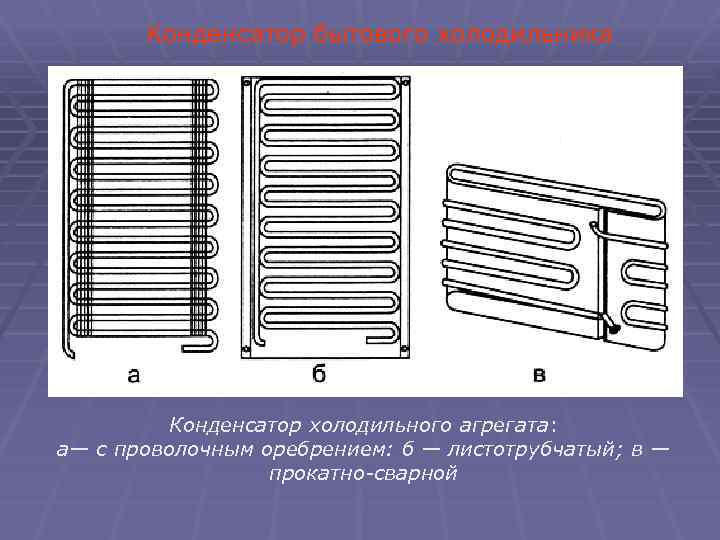

Конденсатор бытового холодильника Конденсатор холодильного агрегата: а— с проволочным оребрением: б — листотрубчатый; в — прокатно-сварной

Алюминиевый испаритель, изготовленный прокатно-сварным методом В однокамерных холодильниках испаритель предназначен для хранения замороженных продуктов, поэтому его делают в виде полки

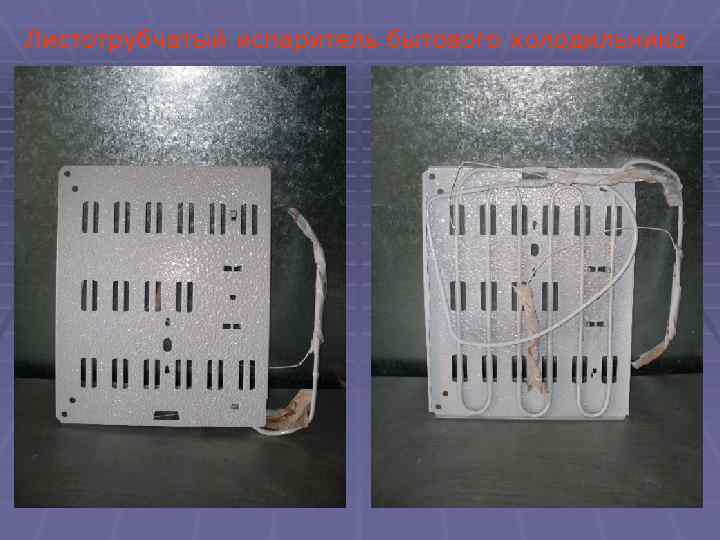

Листотрубчатый испаритель бытового холодильника

Капиллярная трубка в сборе с отсасывающей служит регулирующим устройством для подачи жидкого хладагента в испаритель. Она представляет собой трубопровод из меди марки ДКРХТ с внутренним диаметром 0, 5 -0, 8 и длиной 28006000 мм

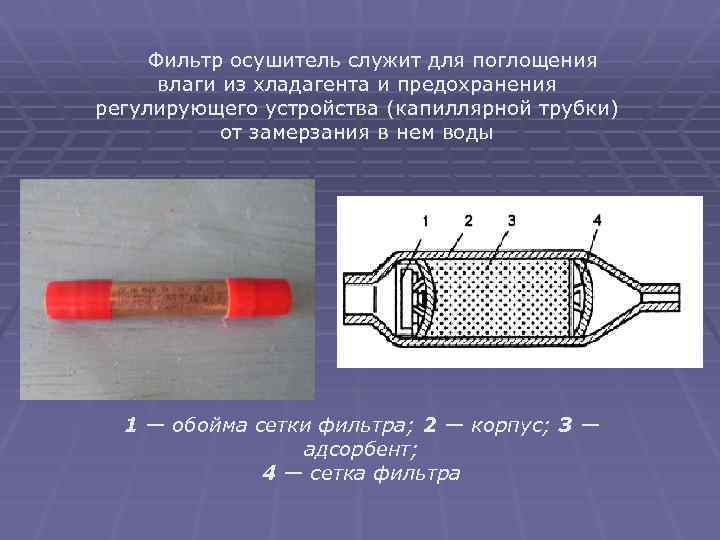

Фильтр осушитель служит для поглощения влаги из хладагента и предохранения регулирующего устройства (капиллярной трубки) от замерзания в нем воды 1 — обойма сетки фильтра; 2 — корпус; 3 — адсорбент; 4 — сетка фильтра

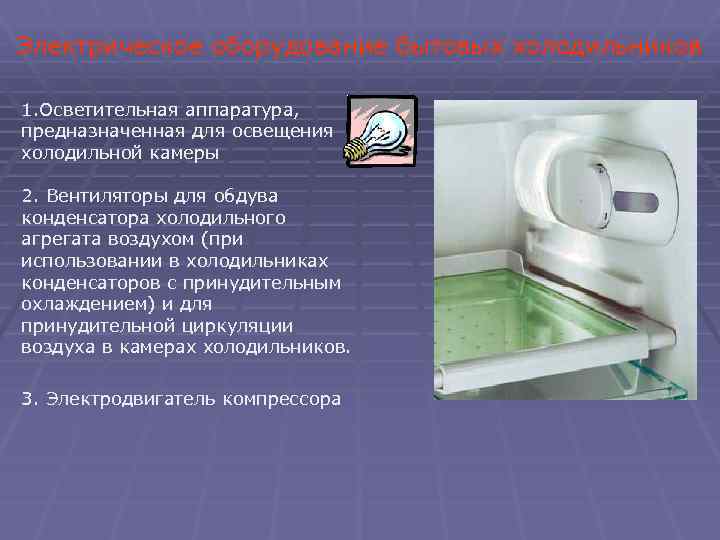

Электрическое оборудование бытовых холодильников 1. Осветительная аппаратура, предназначенная для освещения холодильной камеры 2. Вентиляторы для обдува конденсатора холодильного агрегата воздухом (при использовании в холодильниках конденсаторов с принудительным охлаждением) и для принудительной циркуляции воздуха в камерах холодильников. 3. Электродвигатель компрессора

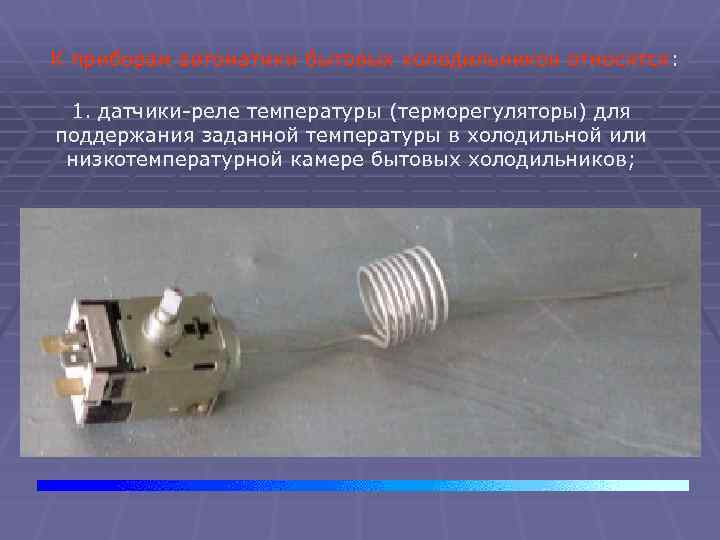

К приборам автоматики бытовых холодильников относятся: 1. датчики-реле температуры (терморегуляторы) для поддержания заданной температуры в холодильной или низкотемпературной камере бытовых холодильников;

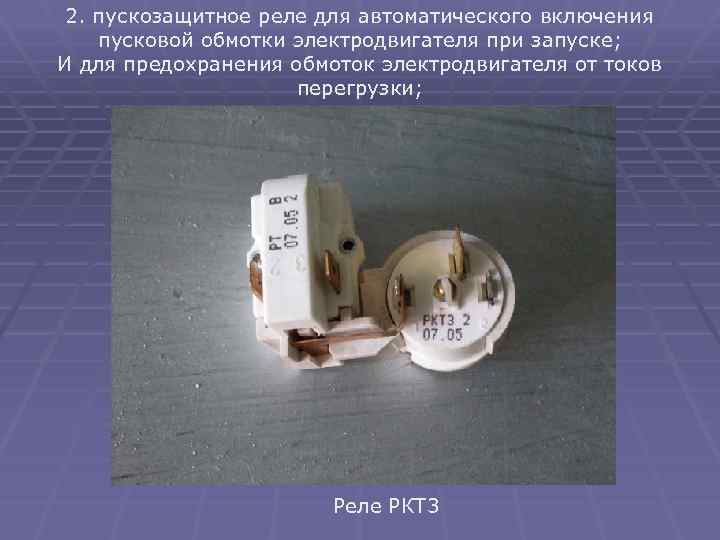

2. пускозащитное реле для автоматического включения пусковой обмотки электродвигателя при запуске; И для предохранения обмоток электродвигателя от токов перегрузки; Реле РКТ 3

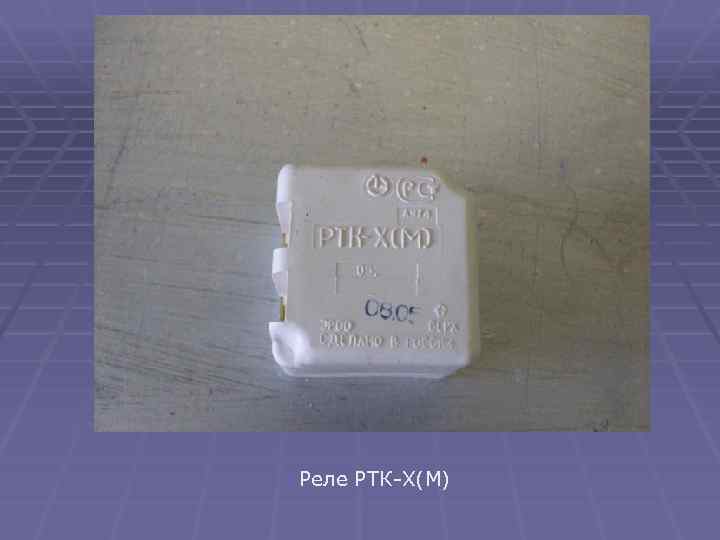

Реле РТК-Х(М)

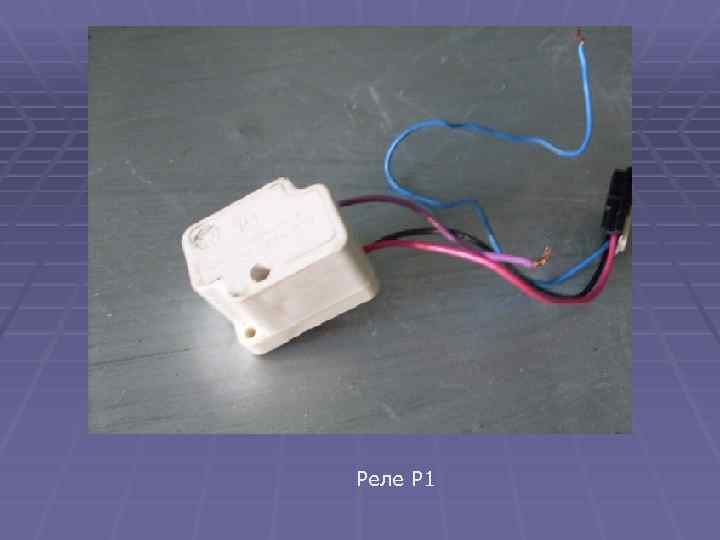

Реле Р 1

Холодильные агрегаты абсорбционного типа 1 - абсорбер, 2 - насос, 3 - генератор, 4 - ректификационная колонка, 5 - дефлегматор, 6 - конденсатор, 7 - дроссельный клапан, 8 - испаритель, 9 - холодильная камера, 10 - дроссель.

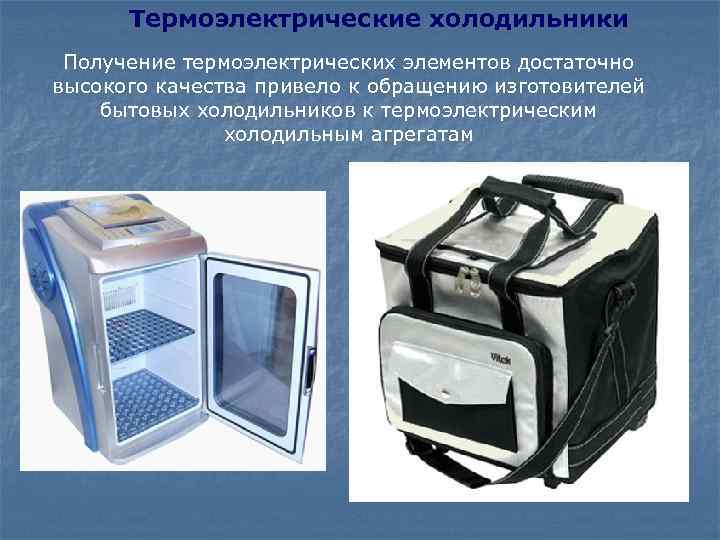

Термоэлектрические холодильники Получение термоэлектрических элементов достаточно высокого качества привело к обращению изготовителей бытовых холодильников к термоэлектрическим холодильным агрегатам

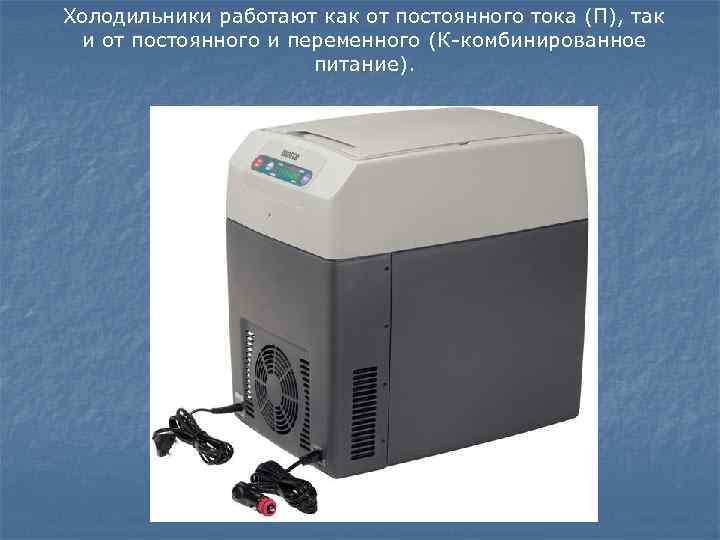

Холодильники работают как от постоянного тока (П), так и от постоянного и переменного (К-комбинированное питание).

Классификация компрессионных и абсорбционных холодильников Бытовые холодильники подразделяются на: -универсальный однокамерный (классический) - морозильная камера - однокамерный холодильник без низкотемпературного отделения - двухкамерный (многокамерный) холодильник - холодильник с системой No Frost - встраиваемые холодильники

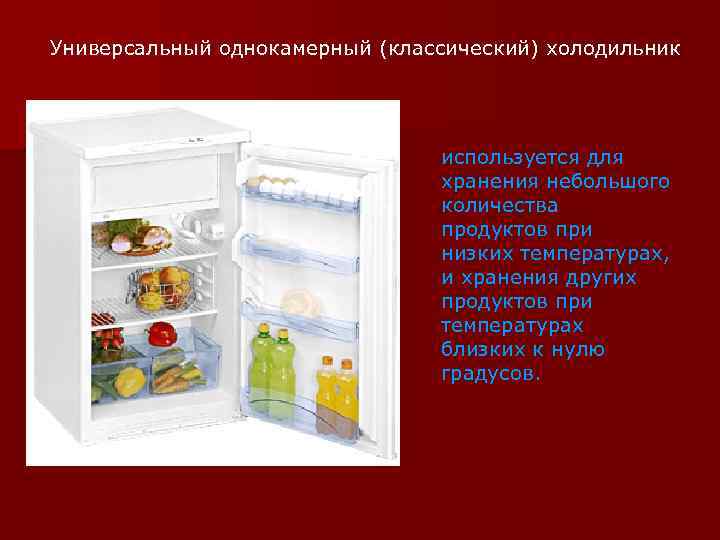

Универсальный однокамерный (классический) холодильник используется для хранения небольшого количества продуктов при низких температурах, и хранения других продуктов при температурах близких к нулю градусов.

Универсальный однокамерный (классический) холодильник Испаритель классического холодильника имеет самую низкую температуру, предназначен для хранения замороженных продуктов. Охлаждение остального пространства холодильника осуществляется от испарителя за счет естественной конвекции воздуха. Бытoвoй xoлoдильник Биpюca 6

Морозильная камера предназначена для длительного хранения достаточно большого количества продуктов при низких температурах. Cтинoл 106 Q Морозильная камера отличается от универсального однокамерного холодильника только тем, что испаритель занимает полный объем камеры, обеспечивая эффективное охлаждение всего пространства.

Однокамерный холодильник без низкотемпературного отделения - холодильник с одним испарителем. Испаритель расположен вертикально вдоль задней внутренней стенки холодильника.

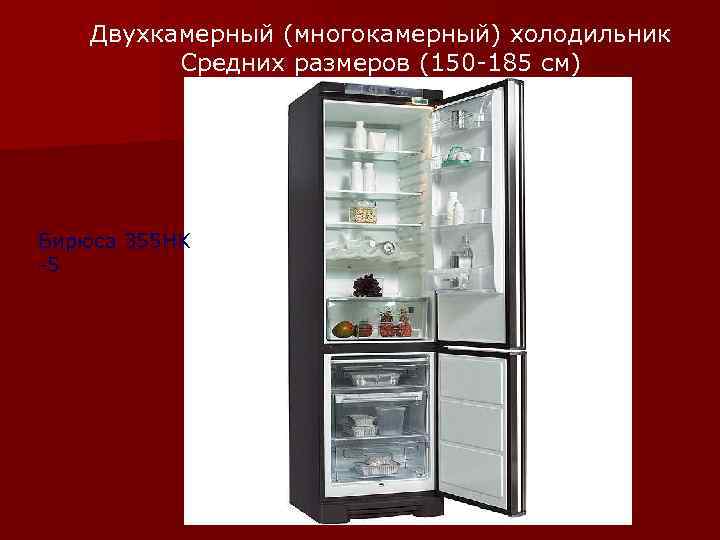

Двухкамерный (многокамерный) холодильник Средних размеров (150 -185 см) Бирюса 355 HK -5

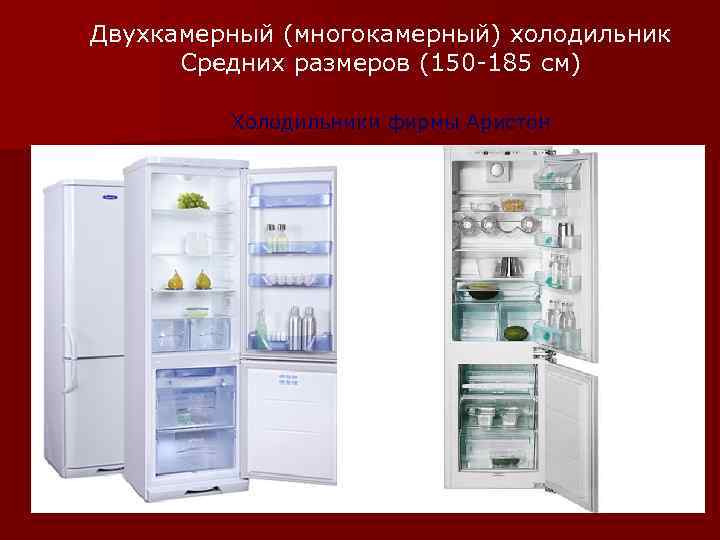

Двухкамерный (многокамерный) холодильник Средних размеров (150 -185 см) Холодильники фирмы Аристон

Двухкамерный (многокамерный) холодильник Средних размеров (150 -185 см) ARDO CO 2210 SHT Бирюса 22 (КШ 255)

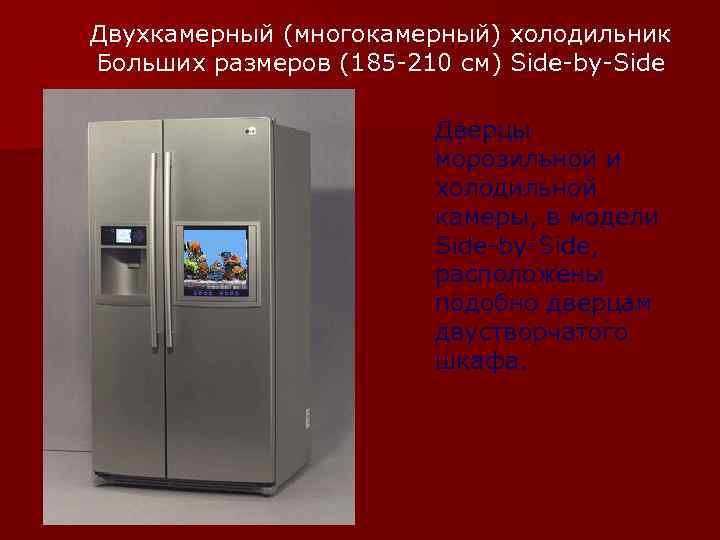

Двухкамерный (многокамерный) холодильник Больших размеров (185 -210 см) Side-by-Side Дверцы морозильной и холодильной камеры, в модели Side-by-Side, расположены подобно дверцам двустворчатого шкафа.

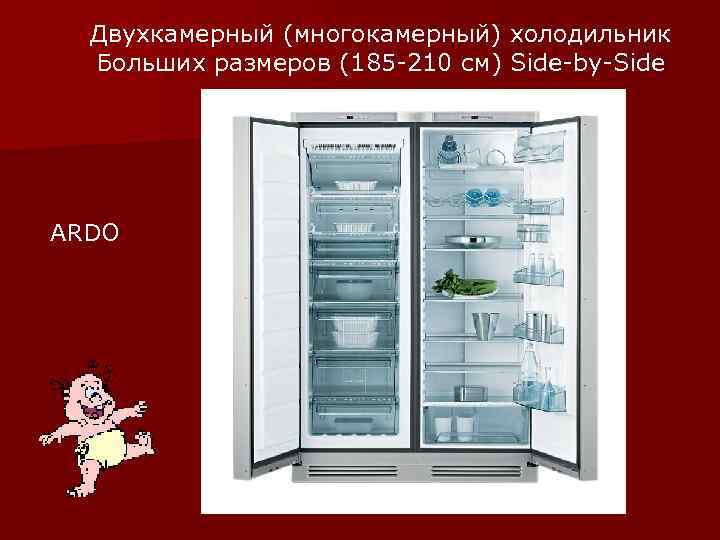

Двухкамерный (многокамерный) холодильник Больших размеров (185 -210 см) Side-by-Side ARDO

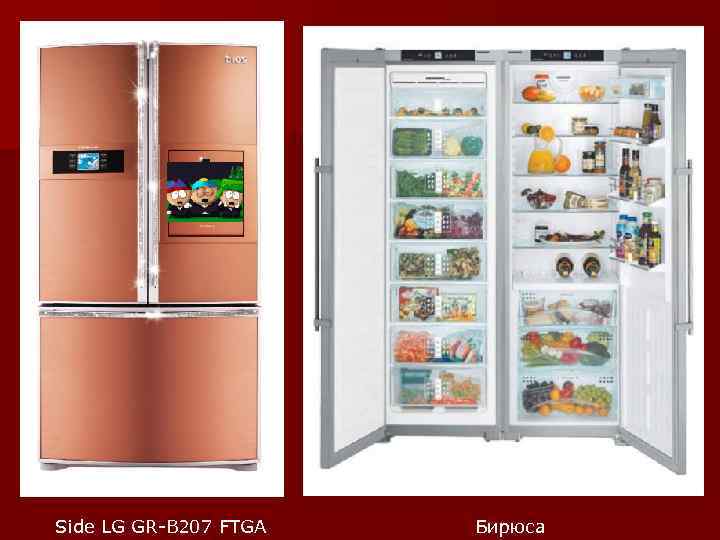

Side LG GR-B 207 FTGA Бирюса

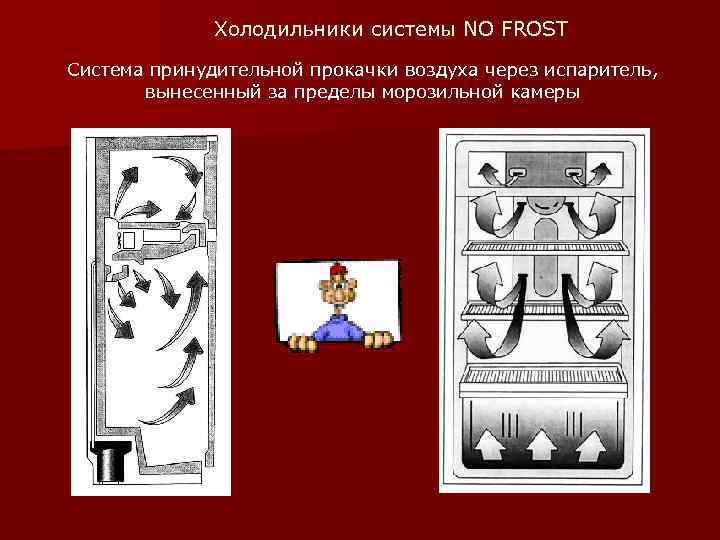

Холодильники системы NO FROST Система принудительной прокачки воздуха через испаритель, вынесенный за пределы морозильной камеры

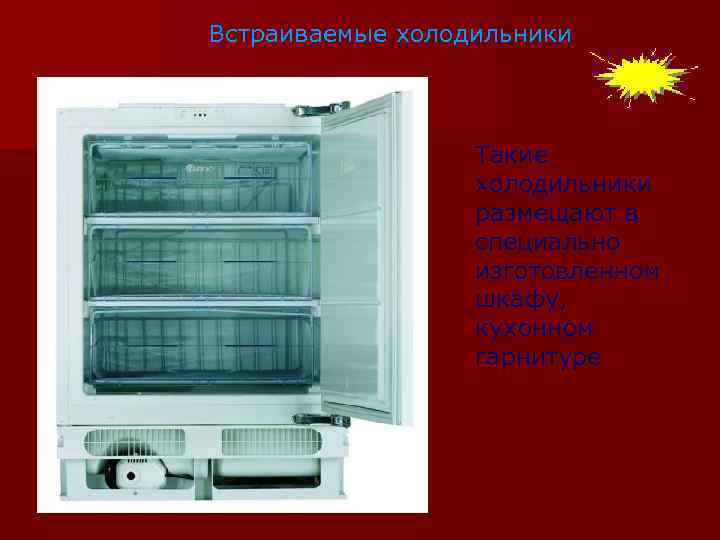

Встраиваемые холодильники Такие холодильники размещают в специально изготовленном шкафу, кухонном гарнитуре

Теплоизоляция. Минеральный войлок Стеклянный войлок Пенополистирол Пенополиуретан

Спасибо за внимание

Список использованных источников n n Бондарь, Е. С. Современные бытовые электроприборы и машины: М. : Машиностроение, 1997 -756 с. Страхович, В. И, Френкель, М. И, Кондряков, И. К, Компрессионные машины: Для высших учебных заведений: М. : 1994. -327 с. WWW. YANDEX. RU WWW. KOMFORT. RU
