Бытовые устройства для записи и воспроизведения звука Презентация по дисциплине «Товароведение товаров культурно-бытового назначения Составитель: старший преподаватель Шалиско И. В.
Способы записи и воспроизведения звука Механический u Магнитный u Оптический u Магнитооптический u С помощью электронных компонентов u

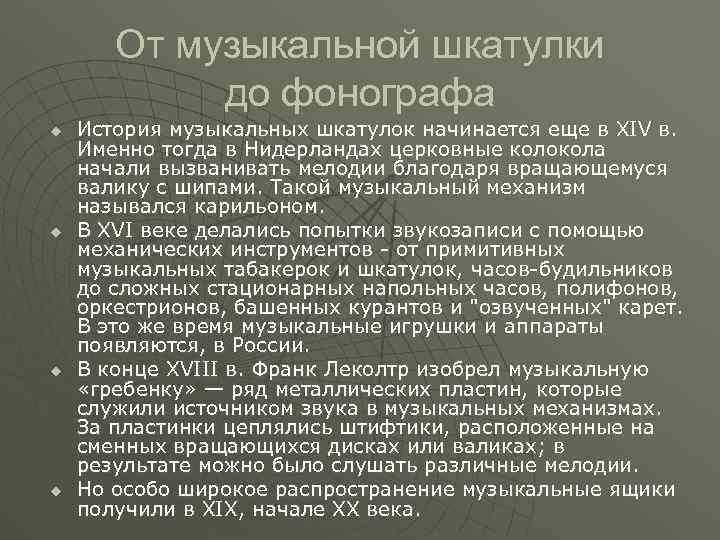

От музыкальной шкатулки до фонографа u u История музыкальных шкатулок начинается еще в XIV в. Именно тогда в Нидерландах церковные колокола начали вызванивать мелодии благодаря вращающемуся валику с шипами. Такой музыкальный механизм назывался карильоном. В XVI веке делались попытки звукозаписи с помощью механических инструментов - от примитивных музыкальных табакерок и шкатулок, часов-будильников до сложных стационарных напольных часов, полифонов, оркестрионов, башенных курантов и "озвученных" карет. В это же время музыкальные игрушки и аппараты появляются, в России. В конце XVIII в. Франк Леколтр изобрел музыкальную «гребенку» — ряд металлических пластин, которые служили источником звука в музыкальных механизмах. За пластинки цеплялись штифтики, расположенные на сменных вращающихся дисках или валиках; в результате можно было слушать различные мелодии. Но особо широкое распространение музыкальные ящики получили в XIX, начале XX века.

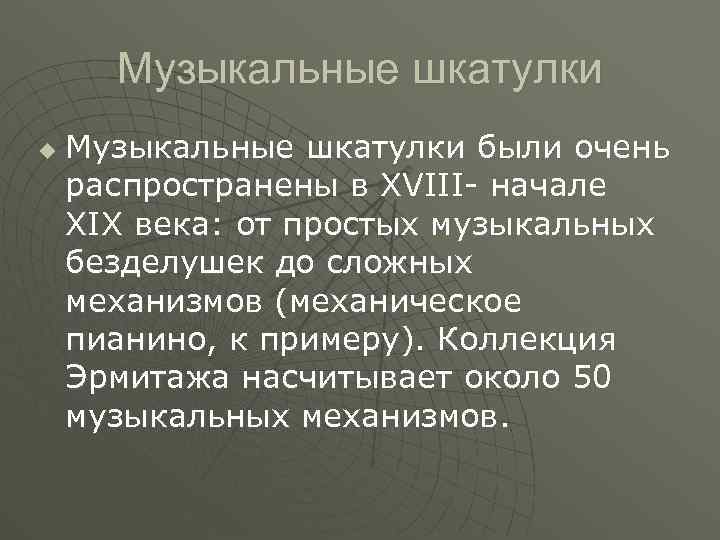

Музыкальные шкатулки u Музыкальные шкатулки были очень распространены в XVIII- начале XIX века: от простых музыкальных безделушек до сложных механизмов (механическое пианино, к примеру). Коллекция Эрмитажа насчитывает около 50 музыкальных механизмов.

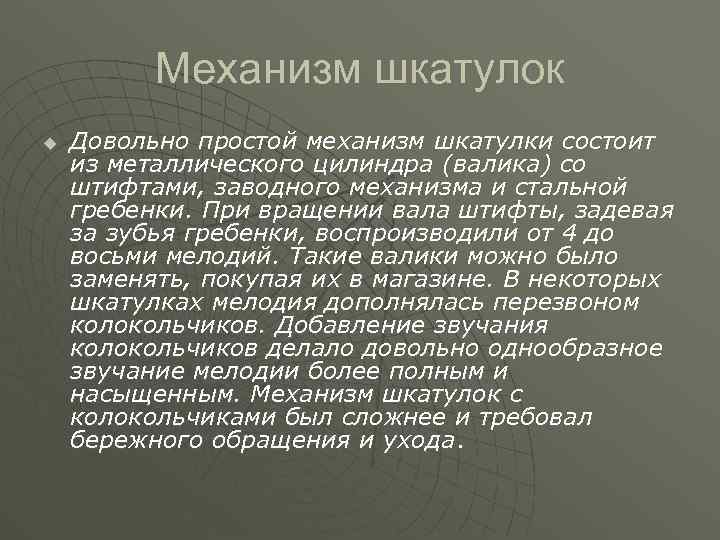

Механизм шкатулок u Довольно простой механизм шкатулки состоит из металлического цилиндра (валика) со штифтами, заводного механизма и стальной гребенки. При вращении вала штифты, задевая за зубья гребенки, воспроизводили от 4 до восьми мелодий. Такие валики можно было заменять, покупая их в магазине. В некоторых шкатулках мелодия дополнялась перезвоном колокольчиков. Добавление звучания колокольчиков делало довольно однообразное звучание мелодии более полным и насыщенным. Механизм шкатулок с колокольчиками был сложнее и требовал бережного обращения и ухода.

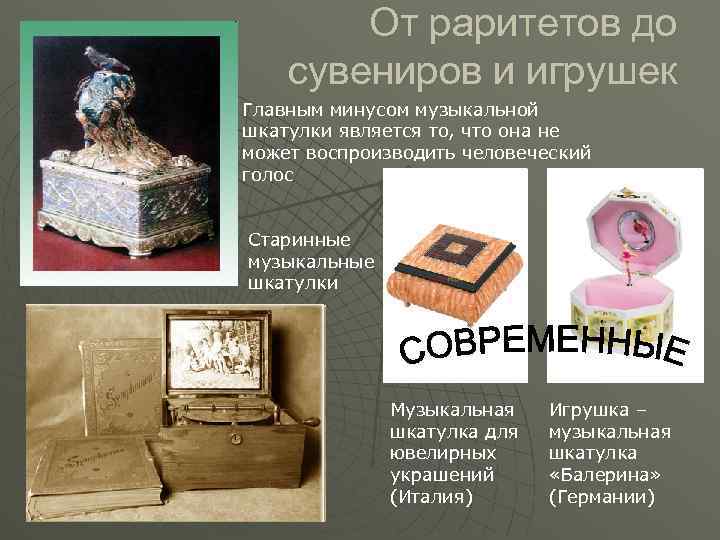

От раритетов до сувениров и игрушек Главным минусом музыкальной шкатулки является то, что она не может воспроизводить человеческий голос Старинные музыкальные шкатулки Музыкальная шкатулка для ювелирных украшений (Италия) Игрушка – музыкальная шкатулка «Балерина» (Германии)

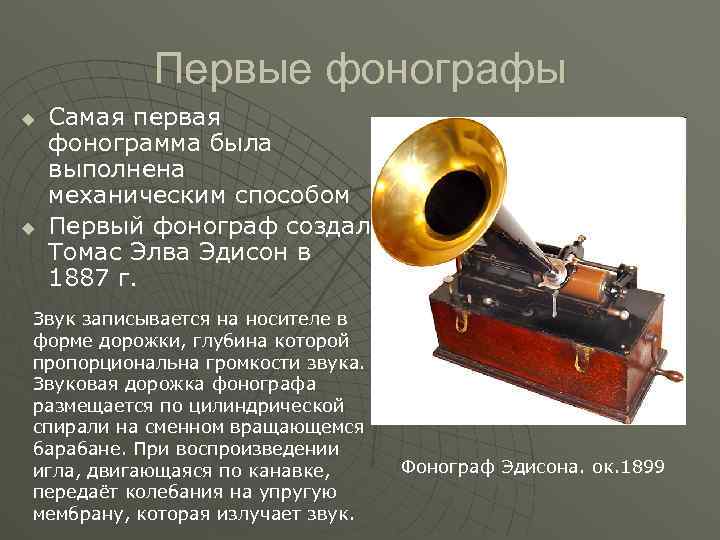

Первые фонографы u u Самая первая фонограмма была выполнена механическим способом Первый фонограф создал Томас Элва Эдисон в 1887 г. Звук записывается на носителе в форме дорожки, глубина которой пропорциональна громкости звука. Звуковая дорожка фонографа размещается по цилиндрической спирали на сменном вращающемся барабане. При воспроизведении игла, двигающаяся по канавке, передаёт колебания на упругую мембрану, которая излучает звук. Фонограф Эдисона. ок. 1899
u Граммофон Основное преимущество граммофона над фонографом — поперечная запись, обеспечивающая снижение искажений в десятки раз, а также более громкий звук (уже в первых моделях — в 16 раз, или на 24 д. Б). Граммофон в музее Ф. Шаляпина (СПб, ул. Графтио, д. 2 -б)

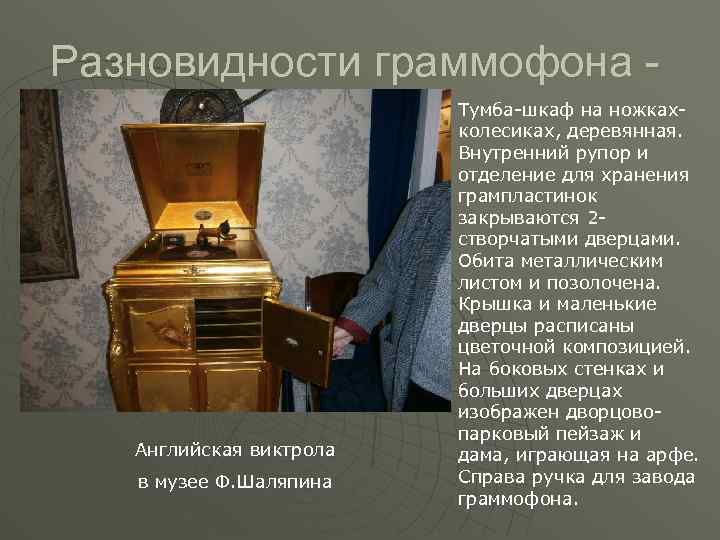

Разновидности граммофона - Английская виктрола в музее Ф. Шаляпина Тумба-шкаф на ножкахколесиках, деревянная. Внутренний рупор и отделение для хранения грампластинок закрываются 2 створчатыми дверцами. Обита металлическим листом и позолочена. Крышка и маленькие дверцы расписаны цветочной композицией. На боковых стенках и больших дверцах изображен дворцовопарковый пейзаж и дама, играющая на арфе. Справа ручка для завода граммофона.
Патефон – переносная версия граммофона. Рупор у патефона маленький, встроен в корпус При проигрывании патефонных пластинок применялась сапфировая игла, рассчитанная на многократное использование, в отличие от граммофонной стальной иглы (смена после 3 -4 минут , т. е. проигрывание одной стороны грампластинки). Важное различие патефонных и граммофонных пластинок состоит в том, что направление канавки патефонной пластинки изнутри к краю, а граммофонной - от края к центру.
Электрофон отличается от граммофона и патефона принципом действия, а именно тем, что в электрофоне механические колебания иглы звукоснимателя преобразуются в электрические колебания, которые проходят через усилитель и затем преобразуются в звук электроакустической системой включающей, в зависимости от типа электрофона, от одного до четырёх электродинамических громкоговорителей Электрофон может быть рассчитан на моно, стерео или квадрофоническую запись Проигрыватель от электрофона отличается наличием встроенного усилителя мощности. Электрофоны по-прежнему являются одним из основных инструментов работы диск-жокеев
Устройство магнитофона Магнитофон состоит из лентопротяжного механизма, перематывающего ферромагнитную (магнитофонную) ленту со строго постоянной скоростью, трех магнитных головок (стирающей, записывающей и воспроизводящей), микрофона, усилителя записи, генератора ультразвуковой частоты, усилителя воспроизведения и громкоговорителя. Принципиальная схема магнитофона: 1 — диски для магнитной ленты; 2 — магнитная лента; 3 — направляющие ролики; 4 — прижимный ролик; 5 — ведущий ролик; 6 — стирающая магнитная головка; 7—пищущая магнитная головка; 8 — воспроизводящая магнитная головка; 9 — генератор высокой частоты; 10 — усилитель записи; 11 — микрофон; 12— усилитель воспроизведения; 13—громкоговоритель

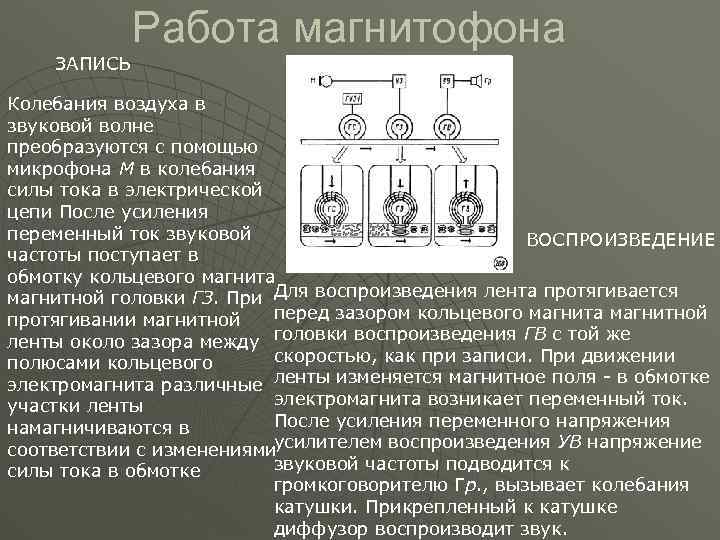

ЗАПИСЬ Работа магнитофона Колебания воздуха в звуковой волне преобразуются с помощью микрофона М в колебания силы тока в электрической цепи После усиления переменный ток звуковой ВОСПРОИЗВЕДЕНИЕ частоты поступает в обмотку кольцевого магнита магнитной головки ГЗ. При Для воспроизведения лента протягивается протягивании магнитной перед зазором кольцевого магнита магнитной ленты около зазора между головки воспроизведения ГВ с той же скоростью, как при записи. При движении полюсами кольцевого электромагнита различные ленты изменяется магнитное поля - в обмотке электромагнита возникает переменный ток. участки ленты После усиления переменного напряжения намагничиваются в усилителем воспроизведения УВ напряжение соответствии с изменениями звуковой частоты подводится к силы тока в обмотке громкоговорителю Гр. , вызывает колебания катушки. Прикрепленный к катушке диффузор воспроизводит звук.
Классификация магнитофонов u по типу накопителя магнитофоны подразделяются на ленточные (катушечные и кассетные) и проволочные; u по способу регистрируемой информации магнитофоны разделяют на аналоговые и цифровые; u по области применения магнитофоны разделяют на студийные, бытовые и промышленные u u по наличию либо отсутствию (дека, он же магнитофонприставка) встроенного усилителя мощности и встроенных акустических систем; по мобильности — на переносные и стационарные; (см. продолжение на следующем слайде)

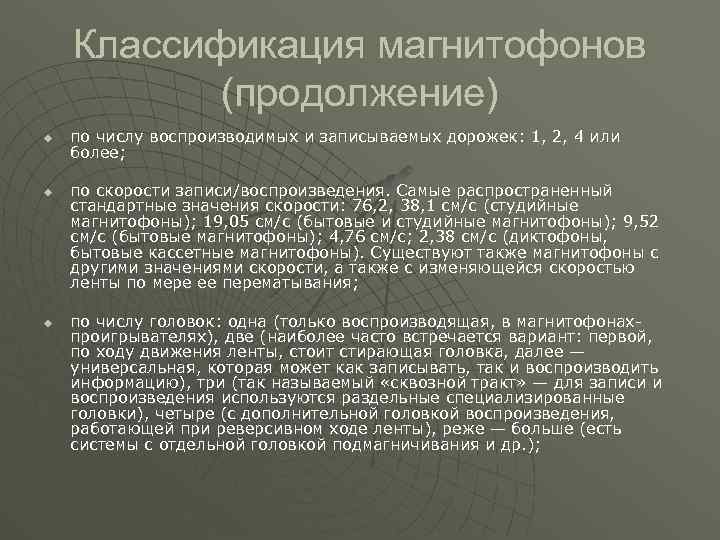

Классификация магнитофонов (продолжение) u u u по числу воспроизводимых и записываемых дорожек: 1, 2, 4 или более; по скорости записи/воспроизведения. Самые распространенный стандартные значения скорости: 76, 2, 38, 1 см/с (студийные магнитофоны); 19, 05 см/с (бытовые и студийные магнитофоны); 9, 52 см/с (бытовые магнитофоны); 4, 76 см/с; 2, 38 см/с (диктофоны, бытовые кассетные магнитофоны). Существуют также магнитофоны с другими значениями скорости, а также с изменяющейся скоростью ленты по мере ее перематывания; по числу головок: одна (только воспроизводящая, в магнитофонахпроигрывателях), две (наиболее часто встречается вариант: первой, по ходу движения ленты, стоит стирающая головка, далее — универсальная, которая может как записывать, так и воспроизводить информацию), три (так называемый «сквозной тракт» — для записи и воспроизведения используются раздельные специализированные головки), четыре (с дополнительной головкой воспроизведения, работающей при реверсивном ходе ленты), реже — больше (есть системы с отдельной головкой подмагничивания и др. );
Первые магнитофоны “МАГ-8 М-11” Первый серийный бытовой магнитофон. Надежный трехмоторный механизм не содержит пассиков и промежуточных колес, переключение режимов максимально упрощено. Аппарат имеет сквозной канал - три магнитные головки, тракты записи и воспроизведения разделены. Индикатор уровня записи – стрелочный, магнитоэлектрический. Катушки вмещают до 500 м ленты, запись однодорожечная, на скорости 19, 05 см/с. Внутренняя акустическая система содержит две широкополосные головки. Масса – 52 кг. 1953 год.
“Астра-2” Компактный переносный ламповый магнитофон популярной марки. Максимальный типоразмер катушек – “ 18” (на 350 м ленты). Используется лента типа “ 2” (феррит-кобальтовая) со скоростью 9, 53 и 4, 76 см/сек. Запись двухдорожечная. Селектор режимов работы – поворотный. Модель имеет электроннолучевой индикатор уровня записи и два встроенных эллиптических громкоговорителя. Магнитофон мог комплектоваться внешней двухполосной акустической системой. Масса 12 кг. Модель 1962 года.

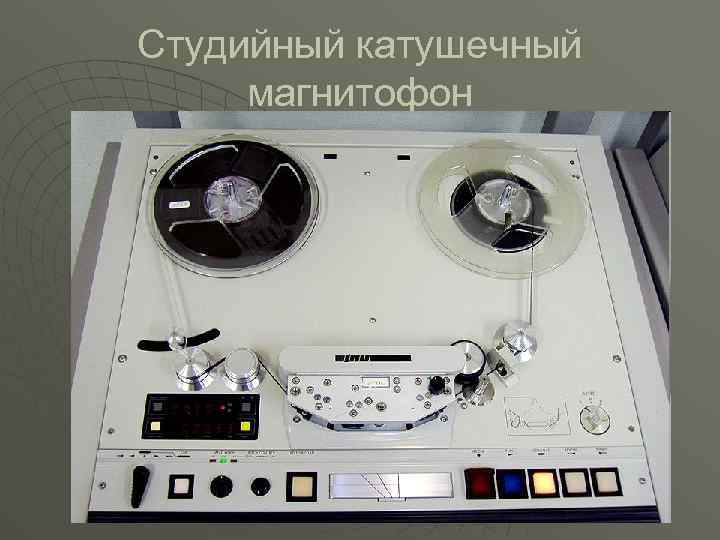

Студийный катушечный магнитофон
Кассетные магнитофоны Walkman WM-D 6 C Pro (1995) В качестве носителя используется магнитная лента, хранимая в кассетах (самый распространённый тип — компакт-кассета) ширина плёнки кассеты 3, 81 мм; размер и форма пластикового контейнера — стандартные; скорость — за редкими исключениями 4, 76 см/с; длина и тип ленты могут различаться; время воспроизведения 60, 90 и 120 минут (обе стороны);

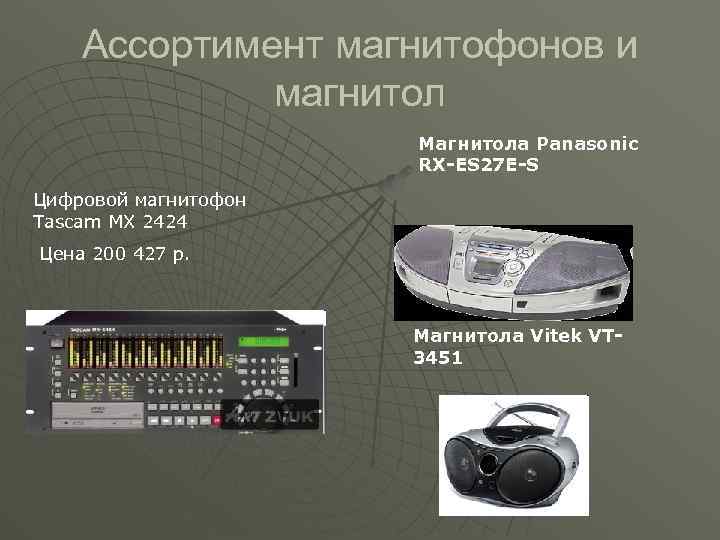

Ассортимент магнитофонов и магнитол Магнитола Panasonic RX-ES 27 E-S Цифровой магнитофон Tascam MX 2424 Цена 200 427 р. Магнитола Vitek VT 3451
Цифровая звукозапись u Магнитная запись — запись цифровых сигналов производится на магнитную ленту. Выделяют два типа записи: • продольно-строчная система записи (DASH/DCC – форматы) • наклонно-строчная система записи большую плотность, по сравнению с продольно-строчной системой записи. (R-DAT, ADAT) u u Магнитооптическая запись — запись ведется с помощью магнитной головки на специальный магнитооптический слой и в момент намагничивания кратковременно разогревается лазером до температуры точки Кюри. (Минидиск, Hi-MD) Лазерная запись — запись производится лазерным лучом, который выжигает углубления (питы) на светочувствительном слое оптического носителя. (CD-диск, DVD-Audio, DTS, SACD) Оптическая (фотографическая запись звука)— основана на воздействии светового потока на светочувствительный слой носителя (киноленты). (Dolby Digital, SDDS) Запись звука на электронные носители — звуковые данные при помощи ПК записываются в виде файлов на различные носители (жесткие диски, перезаписываемые оптические диски, флеш-карты, твердотельные накопители), при этом отсутствует ограничение на обязательное соответствие формата звука формату носителя.

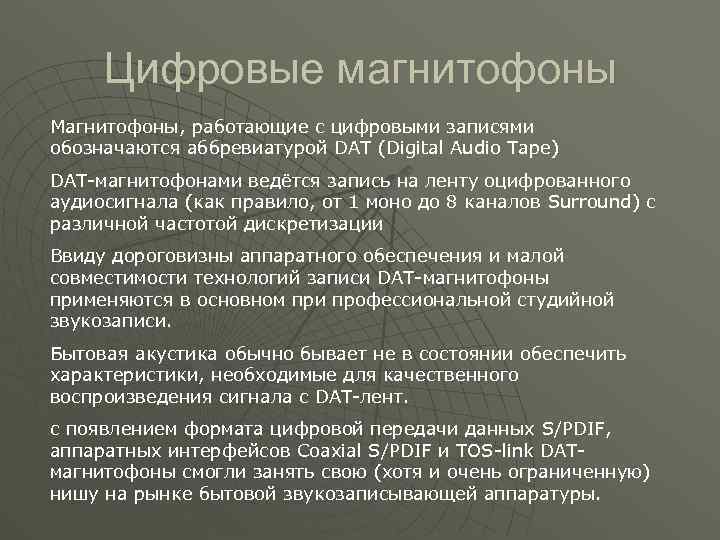

Цифровые магнитофоны Магнитофоны, работающие с цифровыми записями обозначаются аббревиатурой DAT (Digital Audio Tape) DAT-магнитофонами ведётся запись на ленту оцифрованного аудиосигнала (как правило, от 1 моно до 8 каналов Surround) с различной частотой дискретизации Ввиду дороговизны аппаратного обеспечения и малой совместимости технологий записи DAT-магнитофоны применяются в основном при профессиональной студийной звукозаписи. Бытовая акустика обычно бывает не в состоянии обеспечить характеристики, необходимые для качественного воспроизведения сигнала с DAT-лент. с появлением формата цифровой передачи данных S/PDIF, аппаратных интерфейсов Coaxial S/PDIF и TOS-link DATмагнитофоны смогли занять свою (хотя и очень ограниченную) нишу на рынке бытовой звукозаписывающей аппаратуры.
