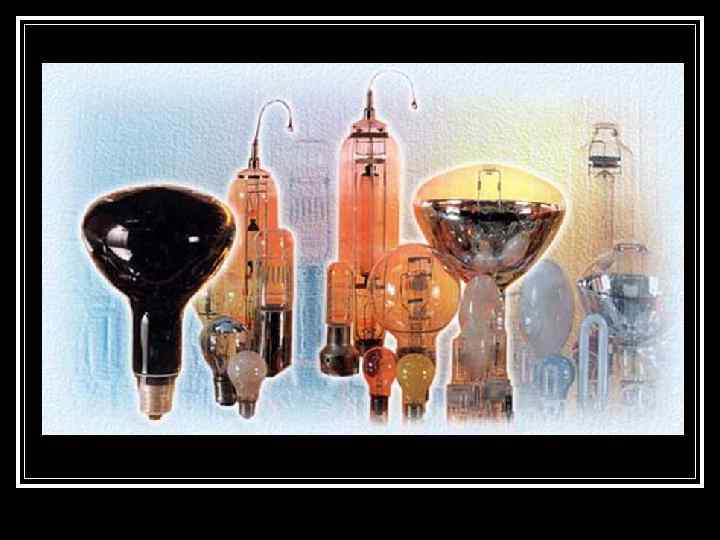

Бытовые светильники БОБРЮК И. Л. МИРОНОВА С. А. 175 ГРУППА Электрические лампы

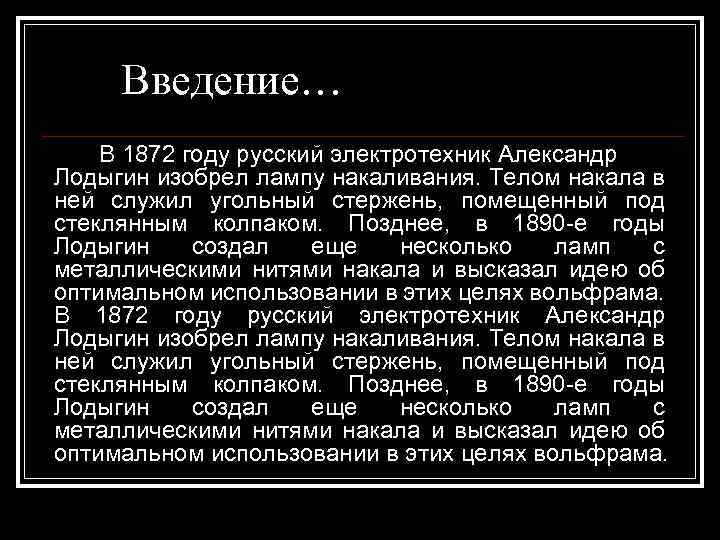

Введение… В 1872 году русский электротехник Александр Лодыгин изобрел лампу накаливания. Телом накала в ней служил угольный стержень, помещенный под стеклянным колпаком. Позднее, в 1890 -е годы Лодыгин создал еще несколько ламп с металлическими нитями накала и высказал идею об оптимальном использовании в этих целях вольфрама.

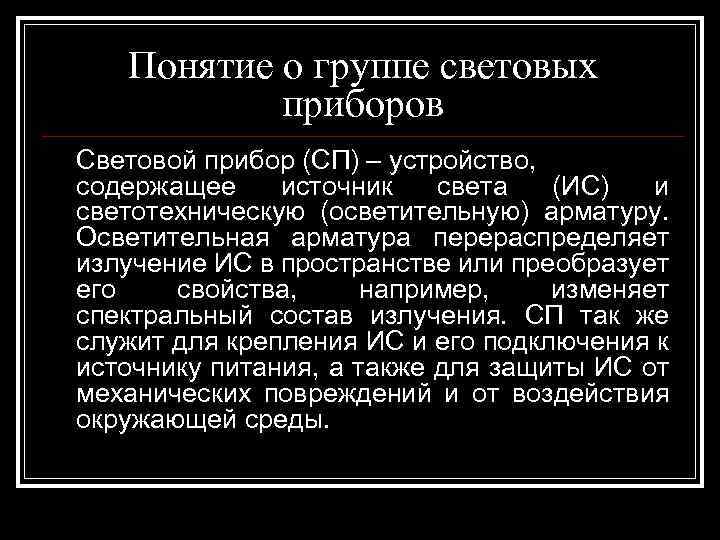

Понятие о группе световых приборов Световой прибор (СП) – устройство, содержащее источник света (ИС) и светотехническую (осветительную) арматуру. Осветительная арматура перераспределяет излучение ИС в пространстве или преобразует его свойства, например, изменяет спектральный состав излучения. СП так же служит для крепления ИС и его подключения к источнику питания, а также для защиты ИС от механических повреждений и от воздействия окружающей среды.

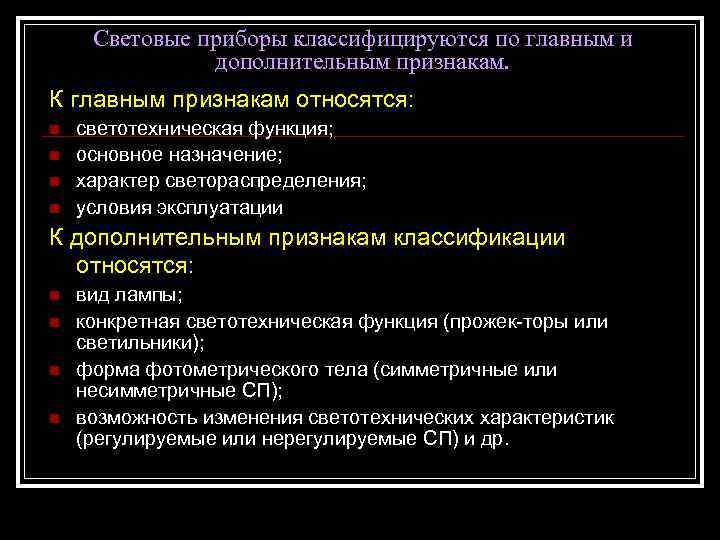

Световые приборы классифицируются по главным и дополнительным признакам. К главным признакам относятся: n n светотехническая функция; основное назначение; характер светораспределения; условия эксплуатации К дополнительным признакам классификации относятся: n n вид лампы; конкретная светотехническая функция (прожек-торы или светильники); форма фотометрического тела (симметричные или несимметричные СП); возможность изменения светотехнических характеристик (регулируемые или нерегулируемые СП) и др.

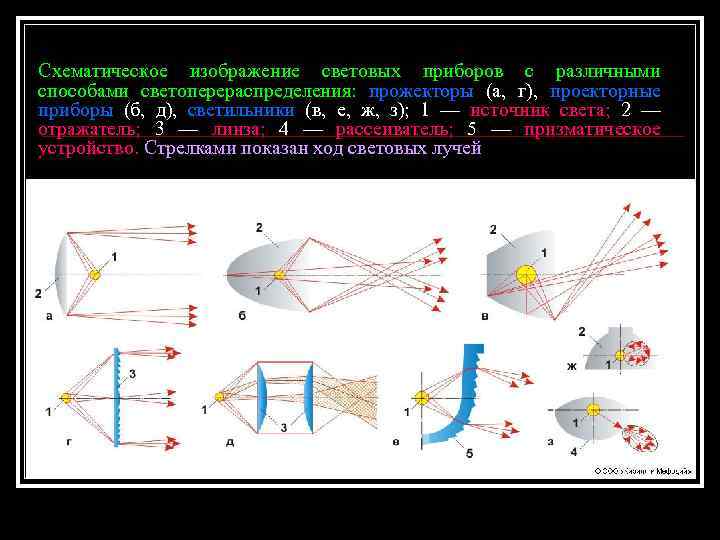

Схематическое изображение световых приборов с различными способами светоперераспределения: прожекторы (а, г), проекторные приборы (б, д), светильники (в, е, ж, з); 1 — источник света; 2 — отражатель; 3 — линза; 4 — рассеиватель; 5 — призматическое устройство. Стрелками показан ход световых лучей
Источники света характеризуются светотехническими, цветовыми и другими параметрами. К светотехническим относятся следующие параметры: - световой поток и световая отдача; - спектр излучения. ветовые аметры чения характеризуются координатами цветности излучения Тцв и индексом цветопередачи Rа, то есть это также характеристики источника света, а не светового прибора.

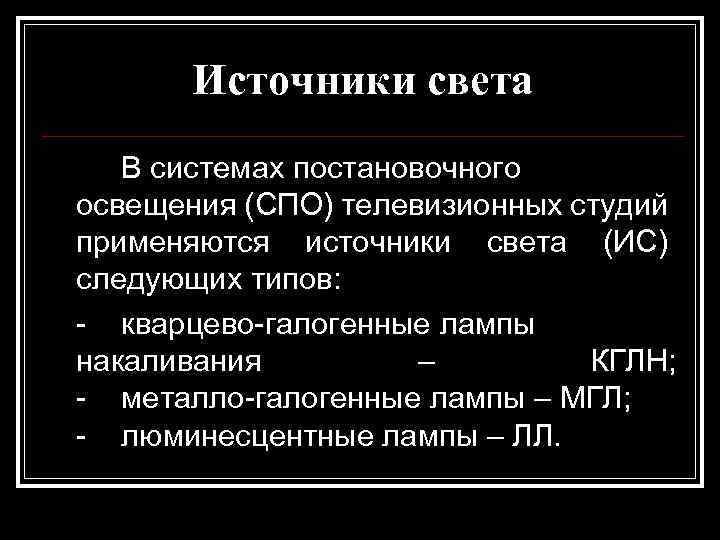

Источники света В системах постановочного освещения (СПО) телевизионных студий применяются источники света (ИС) следующих типов: - кварцево-галогенные лампы накаливания – КГЛН; - металло-галогенные лампы – МГЛ; - люминесцентные лампы – ЛЛ.

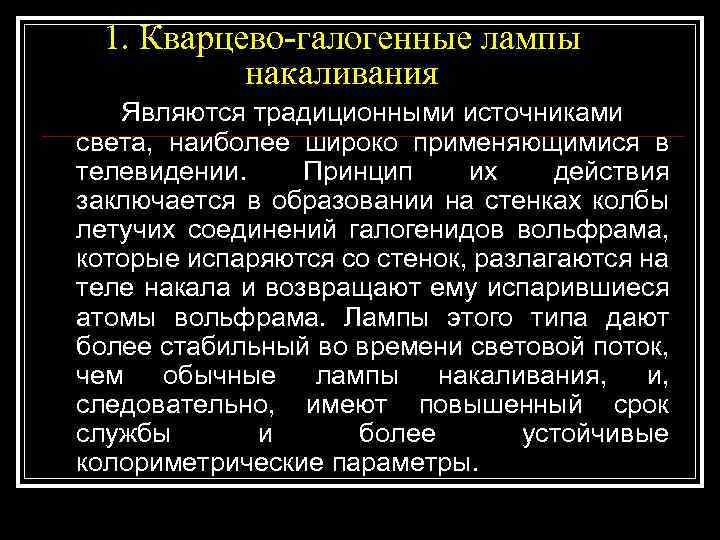

1. Кварцево-галогенные лампы накаливания Являются традиционными источниками света, наиболее широко применяющимися в телевидении. Принцип их действия заключается в образовании на стенках колбы летучих соединений галогенидов вольфрама, которые испаряются со стенок, разлагаются на теле накала и возвращают ему испарившиеся атомы вольфрама. Лампы этого типа дают более стабильный во времени световой поток, чем обычные лампы накаливания, и, следовательно, имеют повышенный срок службы и более устойчивые колориметрические параметры.

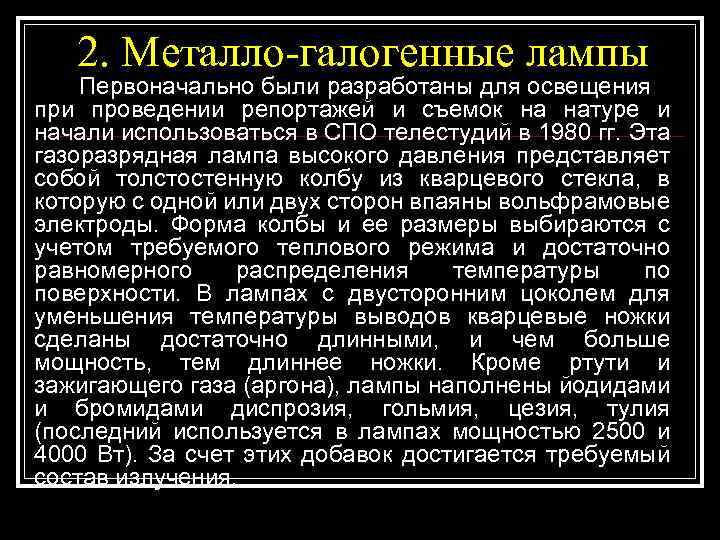

2. Металло-галогенные лампы Первоначально были разработаны для освещения при проведении репортажей и съемок на натуре и начали использоваться в СПО телестудий в 1980 гг. Эта газоразрядная лампа высокого давления представляет собой толстостенную колбу из кварцевого стекла, в которую с одной или двух сторон впаяны вольфрамовые электроды. Форма колбы и ее размеры выбираются с учетом требуемого теплового режима и достаточно равномерного распределения температуры по поверхности. В лампах с двусторонним цоколем для уменьшения температуры выводов кварцевые ножки сделаны достаточно длинными, и чем больше мощность, тем длиннее ножки. Кроме ртути и зажигающего газа (аргона), лампы наполнены йодидами и бромидами диспрозия, гольмия, цезия, тулия (последний используется в лампах мощностью 2500 и 4000 Вт). За счет этих добавок достигается требуемый состав излучения.
3. ЛЮМИНЕСЦЕНТНАЯ ЛАМПА Газоразрядная ртутная лампа низкого давления. Принцип действия люминесцентных ламп основан на использовании ультрафиолетового излучения паров ртути, наполняющих колбу лампы при прохождении электрического тока. Люминесцентная лампа представляет собой цилиндрическую стеклянную трубку, на внутренней поверхности которой нанесен тонкий слой фотолюминофора. Внутрь вводится капля ртути, которая испаряется при работе лампы и небольшое количество чистого аргона, служащего для предохранения вольфрамовых электродов от разрушения и облегчения зажигания лампы. В люминесцентной лампе электроны, вылетающие из нагретого катода и ускоряемые электрическим полем, сталкиваются с атомами газа, заполняющими лампу (парами ртути с небольшими добавками инертных газов), и возбуждают их. При возвращении этих атомов в основное состояние возникает излучение, которое принадлежит, в основном, ультрафиолетовой области спектра (длины волн 184, 9 и 253, 7 нм). Для преобразования этого излучения в видимое используется фотолюминофор. Наиболее распространенным люминофором является галофосфат кальция (Ca 5 P 3 O 12), активированный сурьмой и марганцем. Этот материал фотолюминесцирует в области длин волн 570 -595 нм. Вводя различные примеси и меняя их концентрацию, можно получать люминофоры разных типов и изготавливать лампы разной цветности, в том числе лампы, спектр излучения которых близок к спектру солнечного света. Световая отдача люминесцентных ламп до 85 лм/Вт, срок службы более 104 ч. Применяются главным образом для общего и местного освещения.

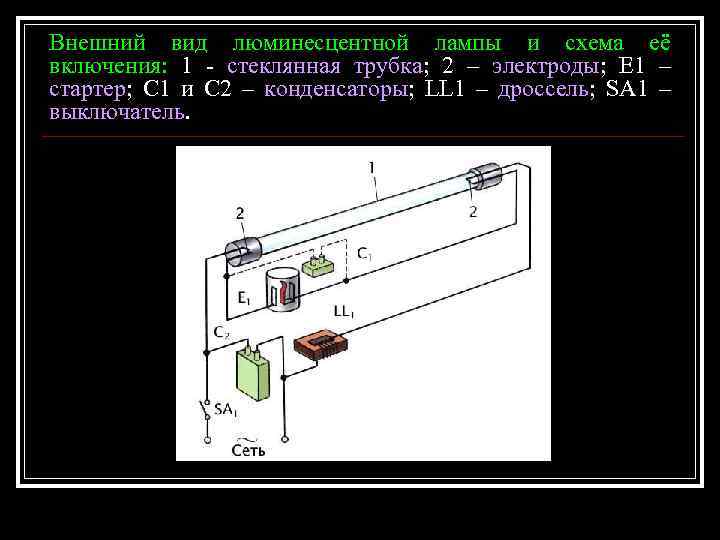

Внешний вид люминесцентной лампы и схема её включения: 1 - стеклянная трубка; 2 – электроды; Е 1 – стартер; С 1 и С 2 – конденсаторы; LL 1 – дроссель; SA 1 – выключатель.

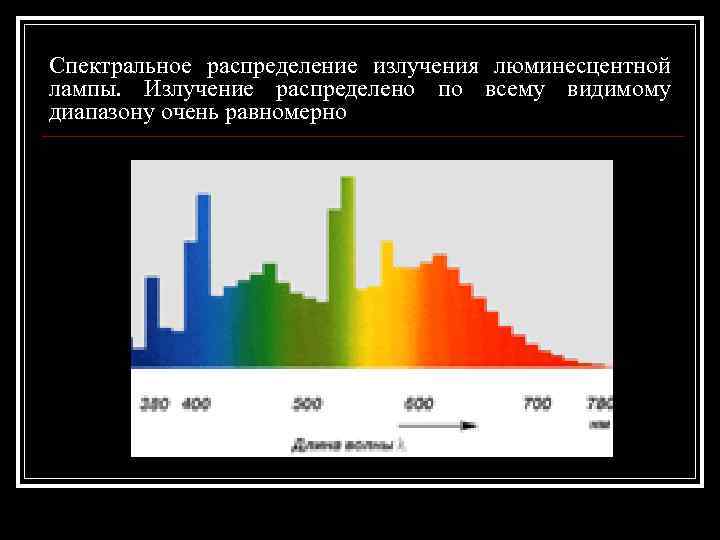

Спектральное распределение излучения люминесцентной лампы. Излучение распределено по всему видимому диапазону очень равномерно

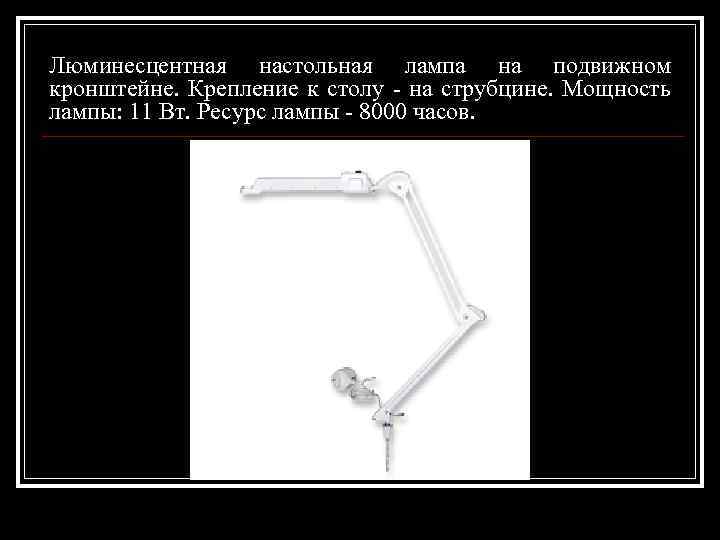

Люминесцентная настольная лампа на подвижном кронштейне. Крепление к столу - на струбцине. Мощность лампы: 11 Вт. Ресурс лампы - 8000 часов.

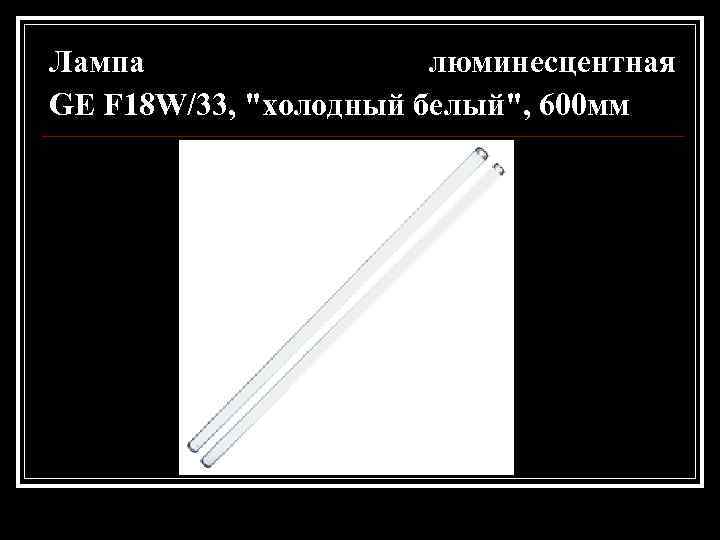

Лампа люминесцентная GE F 18 W/33, "холодный белый", 600 мм

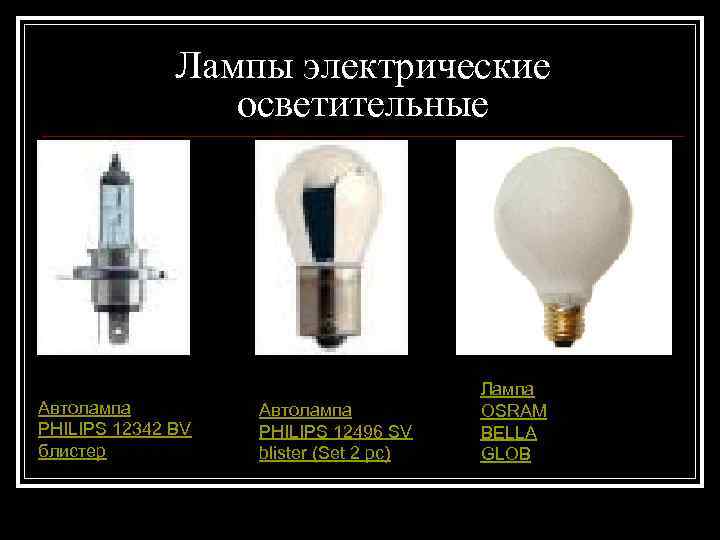

Лампы электрические осветительные Автолампа PHILIPS 12342 BV блистер Автолампа PHILIPS 12496 SV blister (Set 2 pc) Лампа OSRAM BELLA GLOB

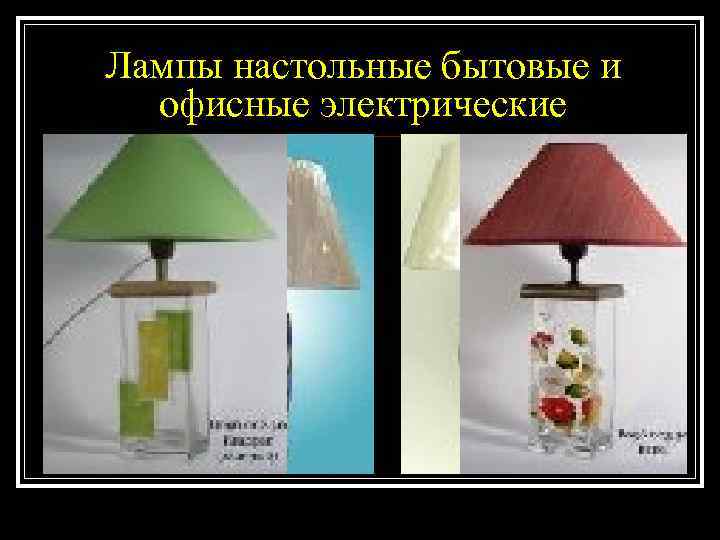

Лампы настольные бытовые и офисные электрические

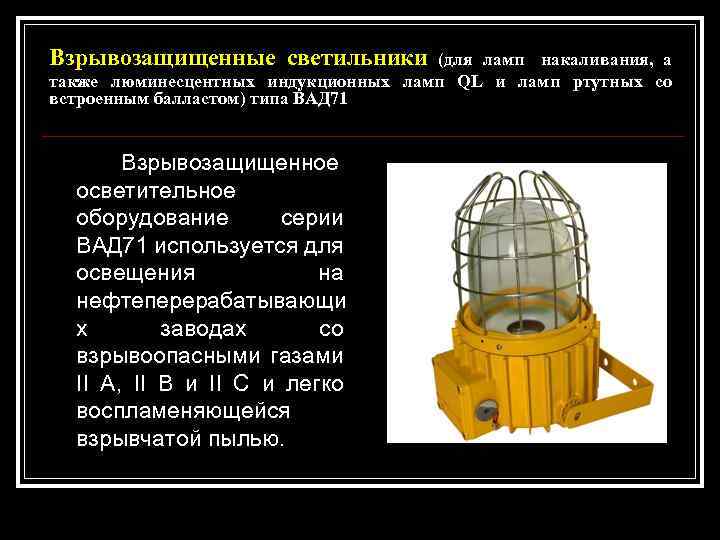

Взрывозащищенные светильники (для ламп накаливания, а также люминесцентных индукционных ламп QL и ламп ртутных со встроенным балластом) типа ВАД 71 Взрывозащищенное осветительное оборудование серии ВАД 71 используется для освещения на нефтеперерабатывающи х заводах со взрывоопасными газами II А, II В и II С и легко воспламеняющейся взрывчатой пылью.
Из чего же все таки, состоит светильник? Светильник состоит из двух основных частей: электрической лампы и арматуры. В состав арматуры входят: патрон для крепления лампы, отражатель – концентрирующий световой поток и направляющий его в нужное место, плафон - рассеиватель света и придающий равномерность освещению, корпус светильника – объединяющий и скрепляющий все перечисленные части, крепление светильника и устройство ввода проводов. Патрон выполняется из огнестойкого материала: термостойкой пластмассы, фарфора или металла, от этого зависит его долговечность и безопасность работы светильника. Иначе выражаясь, патрон должен быть электробезопасным.

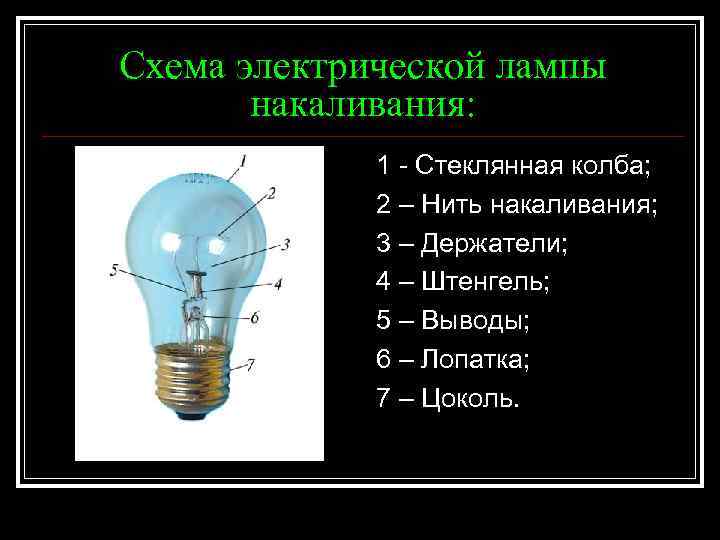

Схема электрической лампы накаливания: 1 - Стеклянная колба; 2 – Нить накаливания; 3 – Держатели; 4 – Штенгель; 5 – Выводы; 6 – Лопатка; 7 – Цоколь.
Лампа накаливания

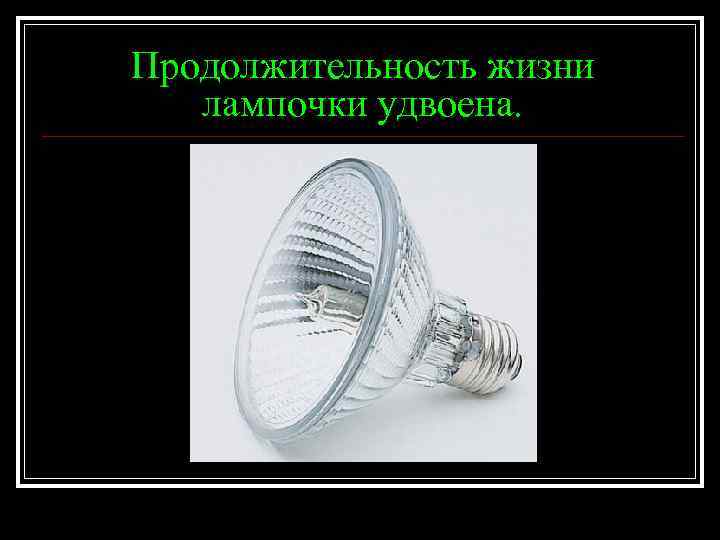

Продолжительность жизни лампочки удвоена.

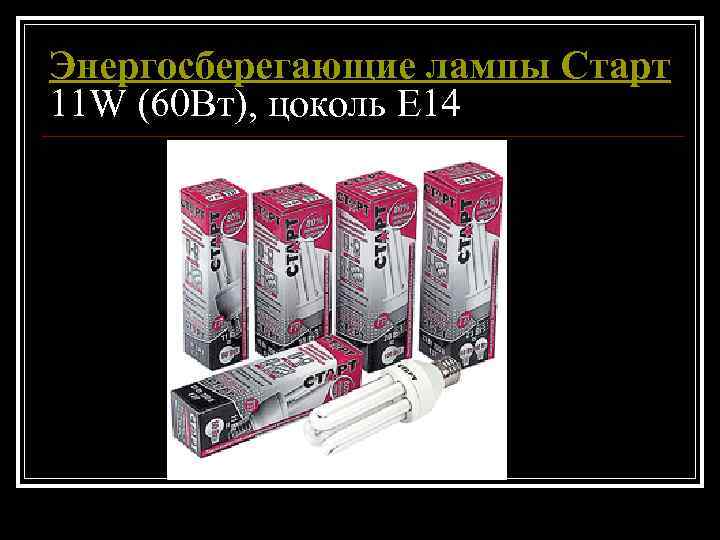

Энергосберегающие лампы Старт 11 W (60 Вт), цоколь E 14

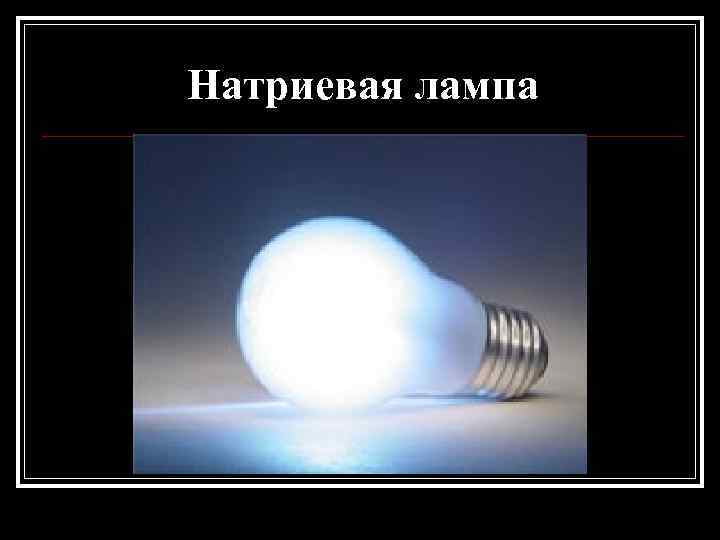

Натриевая лампа

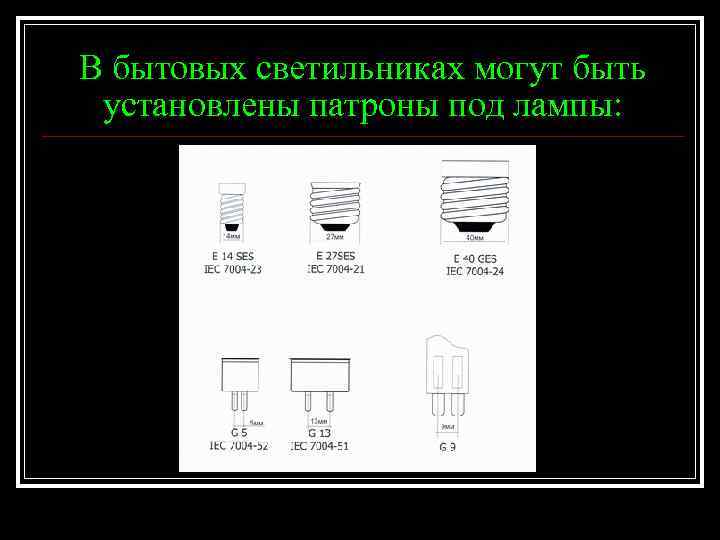

В бытовых светильниках могут быть установлены патроны под лампы:
