Бурение нефтяных и газовых скважин Перейти на первую

Бурение нефтяных и газовых скважин Перейти на первую страницу

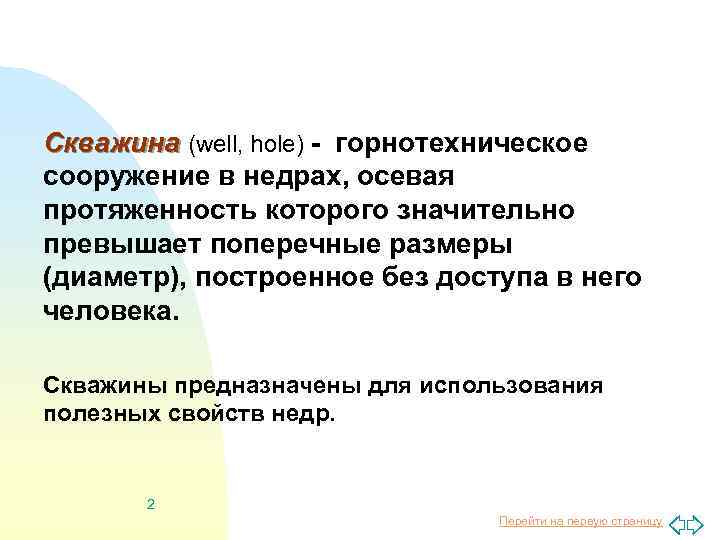

Скважина (well, hole) - горнотехническое сооружение в недрах, осевая протяженность которого значительно превышает поперечные размеры (диаметр), построенное без доступа в него человека. Скважины предназначены для использования полезных свойств недр. 2 Перейти на первую страницу

3 Перейти на первую страницу

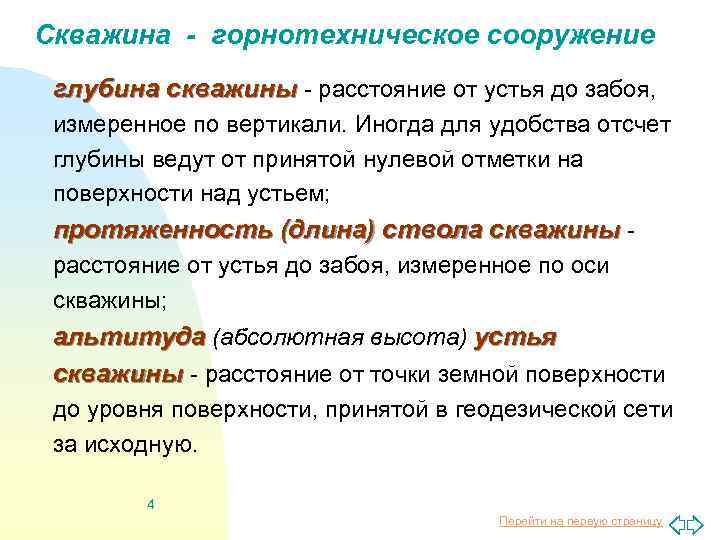

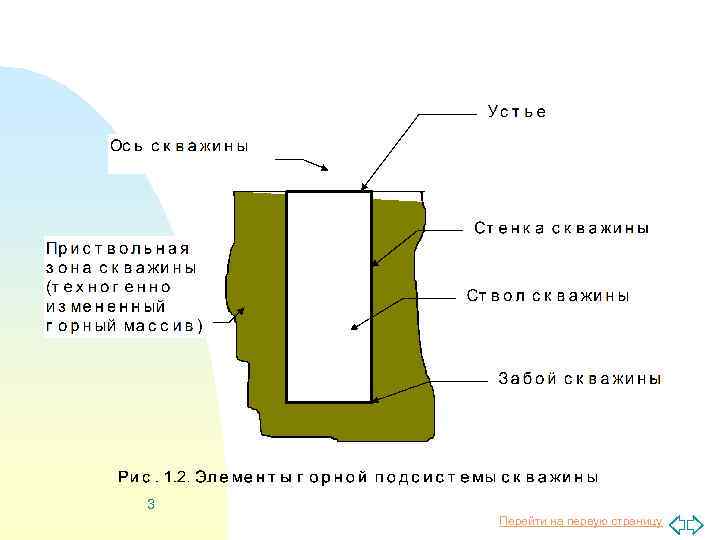

Скважина - горнотехническое сооружение глубина скважины - расстояние от устья до забоя, измеренное по вертикали. Иногда для удобства отсчет глубины ведут от принятой нулевой отметки на поверхности над устьем; протяженность (длина) ствола скважины расстояние от устья до забоя, измеренное по оси скважины; альтитуда (абсолютная высота) устья скважины - расстояние от точки земной поверхности до уровня поверхности, принятой в геодезической сети за исходную. 4 Перейти на первую страницу

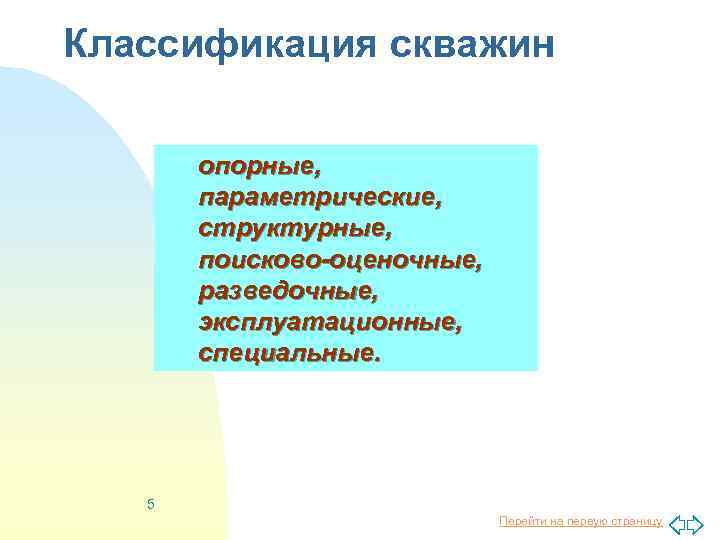

Классификация скважин опорные, параметрические, структурные, поисково-оценочные, разведочные, эксплуатационные, специальные. 5 Перейти на первую страницу

Классификация скважин по назначению Опорные скважины бурят для изучения геологического строения крупных геоструктурных элементов земной коры, определения общих закономерностей распространения комплексов отложений, благоприятных для нефтегазонакопления, с целью выбора наиболее перспективных направлений геологоразведочных работ на нефть и газ. 6 Перейти на первую страницу

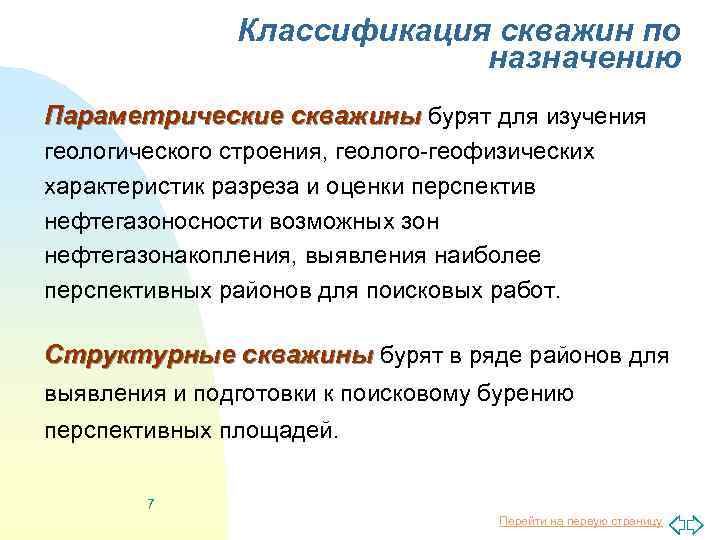

Классификация скважин по назначению Параметрические скважины бурят для изучения геологического строения, геолого-геофизических характеристик разреза и оценки перспектив нефтегазоносности возможных зон нефтегазонакопления, выявления наиболее перспективных районов для поисковых работ. Структурные скважины бурят в ряде районов для выявления и подготовки к поисковому бурению перспективных площадей. 7 Перейти на первую страницу

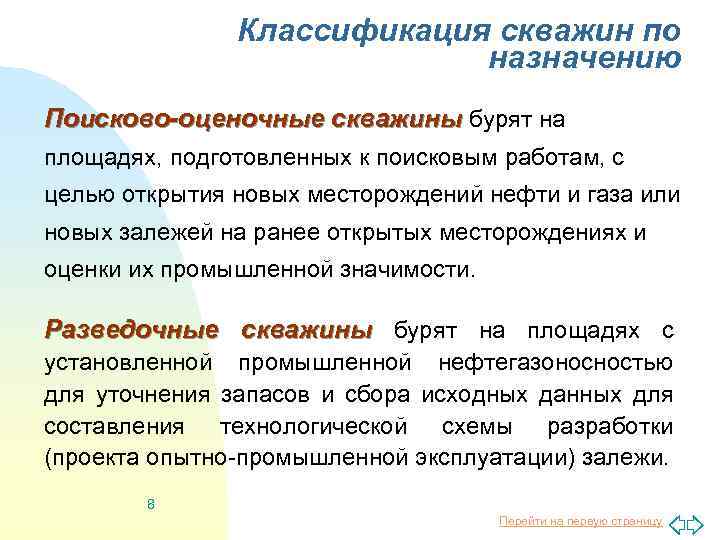

Классификация скважин по назначению Поисково-оценочные скважины бурят на площадях, подготовленных к поисковым работам, с целью открытия новых месторождений нефти и газа или новых залежей на ранее открытых месторождениях и оценки их промышленной значимости. Разведочные скважины бурят на площадях с установленной промышленной нефтегазоносностью для уточнения запасов и сбора исходных данных для составления технологической схемы разработки (проекта опытно-промышленной эксплуатации) залежи. 8 Перейти на первую страницу

Классификация скважин по назначению Эксплуатационные скважины бурят для разработки и эксплуатации залежей нефти и газа. В эту категорию входят скважины: опережающие эксплуатационные, нагнетательные, наблюдательные (контрольные, пьезометрические). 9 Перейти на первую страницу

Классификация скважин по назначению Опережающие эксплуатационные скважины бурят на разрабатываемую или подготовленную к опытной эксплуатации залежь нефти с целью уточнения параметров и режима работы пласта, выявления и уточнения границ обособленных продуктивных полей, а также оценки выработки отдельных участков залежи для дополнительного обоснования рациональной разработки и эксплуатации залежи. 10 Перейти на первую страницу

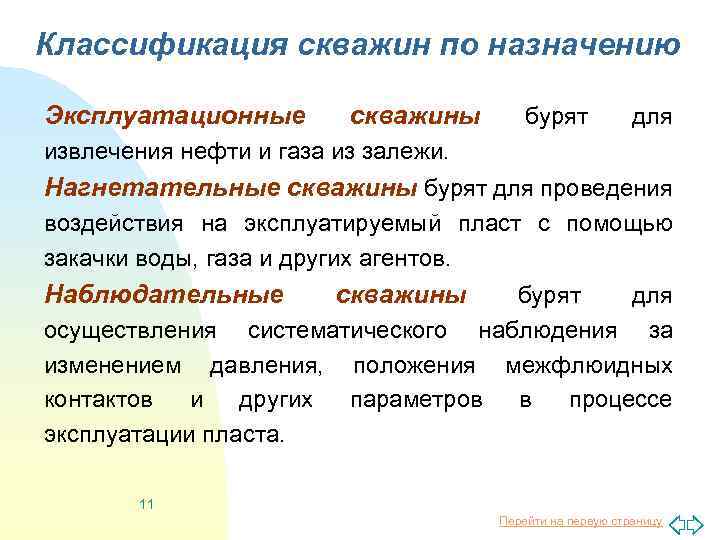

Классификация скважин по назначению Эксплуатационные скважины бурят для извлечения нефти и газа из залежи. Нагнетательные скважины бурят для проведения воздействия на эксплуатируемый пласт с помощью закачки воды, газа и других агентов. Наблюдательные скважины бурят для осуществления систематического наблюдения за изменением давления, положения межфлюидных контактов и других параметров в процессе эксплуатации пласта. 11 Перейти на первую страницу

Классификация скважин по назначению Специальные скважины бурят для: - проведения специальных исследований; - сброса промысловых вод; - ликвидации открытых фонтанов нефти и газа; - подготовки подземных хранилищ углеводородов и закачки в них газа и жидких углеводородов (номенклатуру скважин определяют в соответствии с действующими нормативным документами); - строительства установок для захоронения промышленных стоков (нагнетательные, контрольные, наблюдательные; - разведки и добычи технических вод. 12 Перейти на первую страницу

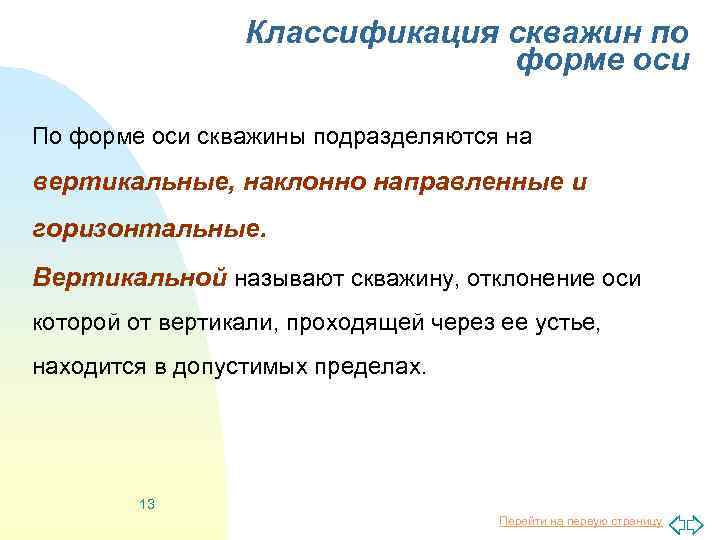

Классификация скважин по форме оси По форме оси скважины подразделяются на вертикальные, наклонно направленные и горизонтальные. Вертикальной называют скважину, отклонение оси которой от вертикали, проходящей через ее устье, находится в допустимых пределах. 13 Перейти на первую страницу

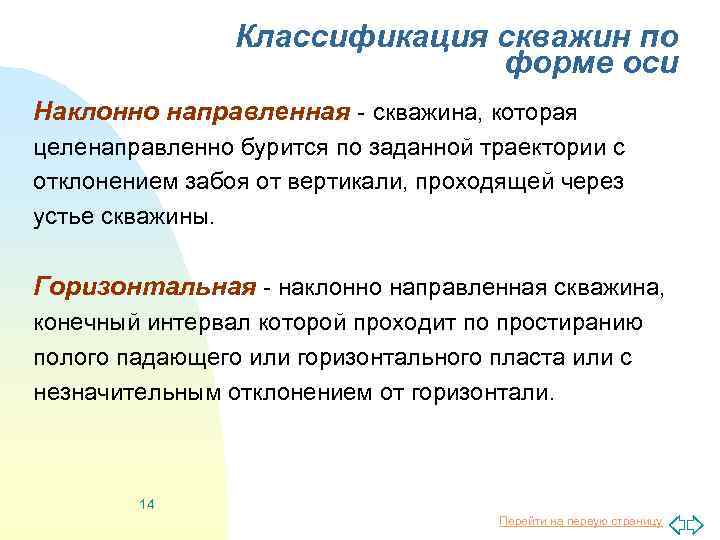

Классификация скважин по форме оси Наклонно направленная - скважина, которая целенаправленно бурится по заданной траектории с отклонением забоя от вертикали, проходящей через устье скважины. Горизонтальная - наклонно направленная скважина, конечный интервал которой проходит по простиранию полого падающего или горизонтального пласта или с незначительным отклонением от горизонтали. 14 Перейти на первую страницу

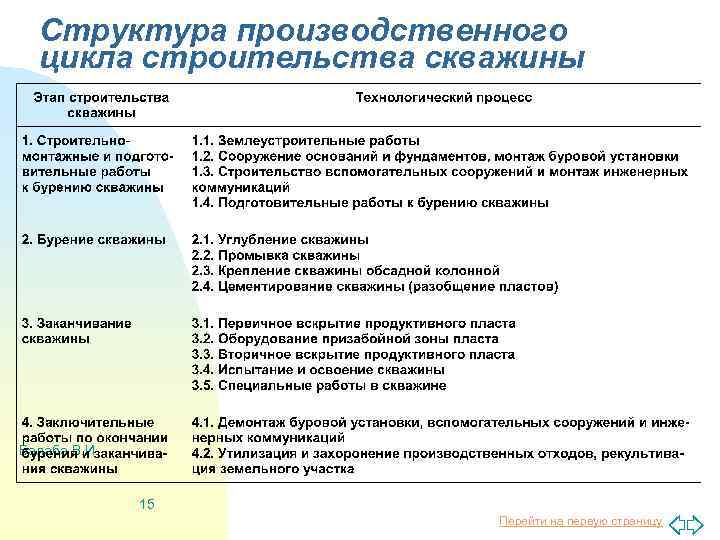

Структура производственного цикла строительства скважины Балаба В. И. 15 Перейти на первую страницу

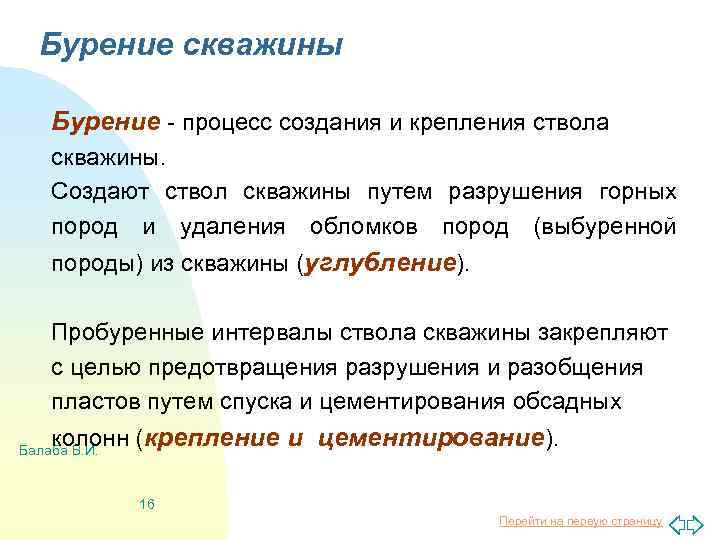

Бурение скважины Бурение - процесс создания и крепления ствола скважины. Создают ствол скважины путем разрушения горных пород и удаления обломков пород (выбуренной породы) из скважины (углубление). Пробуренные интервалы ствола скважины закрепляют с целью предотвращения разрушения и разобщения пластов путем спуска и цементирования обсадных колонн (крепление и цементирование). Балаба В. И. 16 Перейти на первую страницу

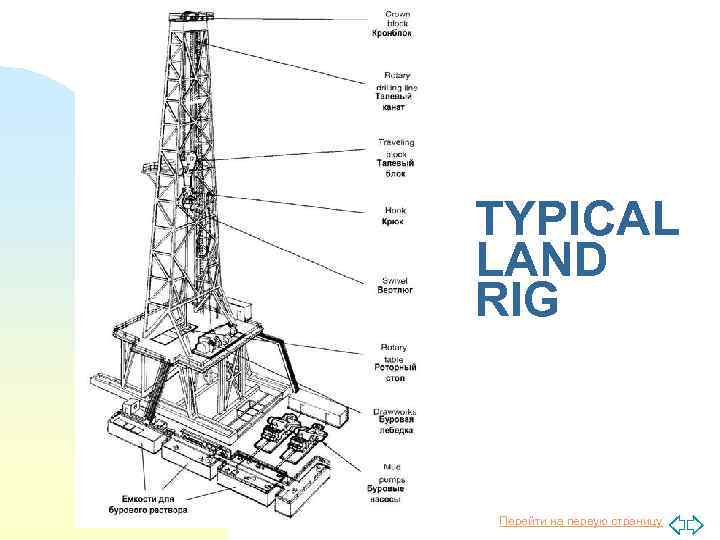

TYPICAL LAND RIG Перейти на первую страницу

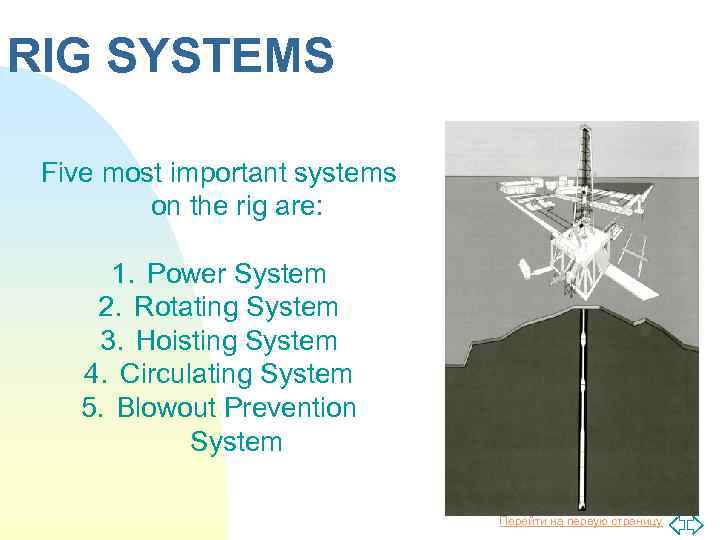

RIG SYSTEMS Five most important systems on the rig are: 1. Power System 2. Rotating System 3. Hoisting System 4. Circulating System 5. Blowout Prevention System Перейти на первую страницу

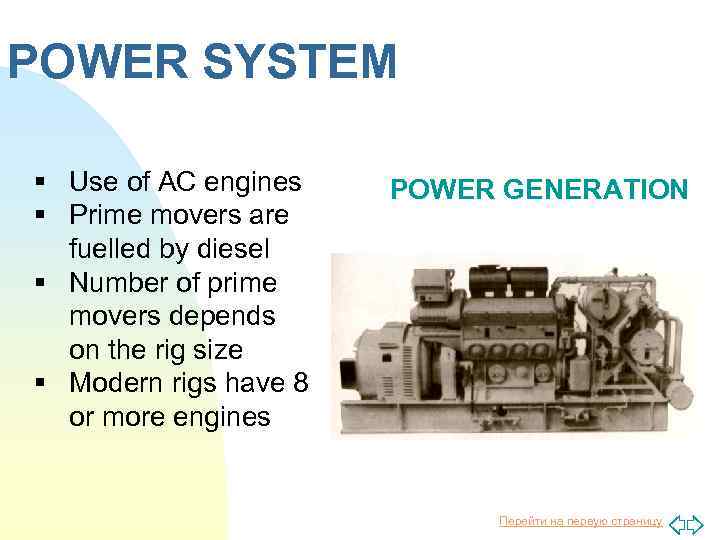

POWER SYSTEM § Use of AC engines § Prime movers are fuelled by diesel § Number of prime movers depends on the rig size § Modern rigs have 8 or more engines POWER GENERATION Перейти на первую страницу

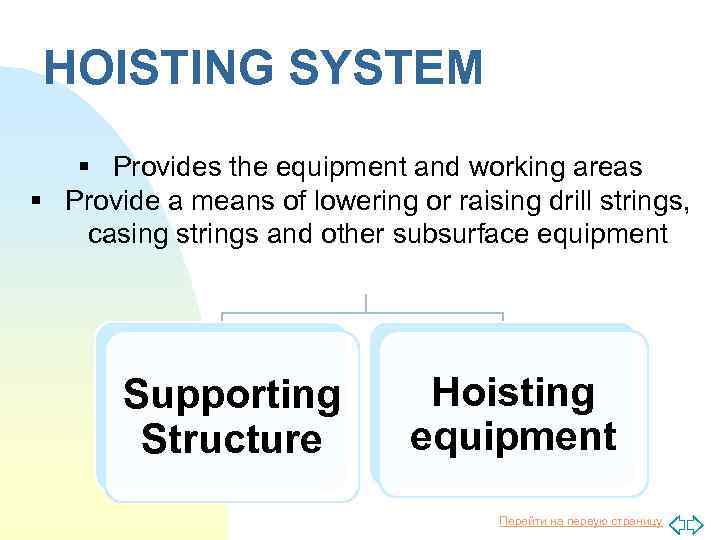

HOISTING SYSTEM § Provides the equipment and working areas § Provide a means of lowering or raising drill strings, casing strings and other subsurface equipment Supporting Structure Hoisting equipment Перейти на первую страницу

HOISTING SYSTEM THE SUPPORTING STRUCTURE • The substructure • The drilling or rig floor • The drilling tower Mast Rig Floor Substructure Перейти на первую страницу

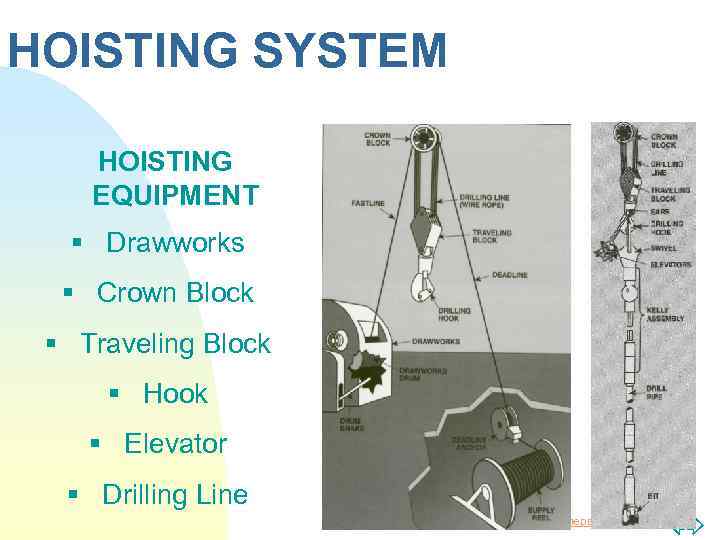

HOISTING SYSTEM HOISTING EQUIPMENT § Drawworks § Crown Block § Traveling Block § Hook § Elevator § Drilling Line Перейти на первую страницу

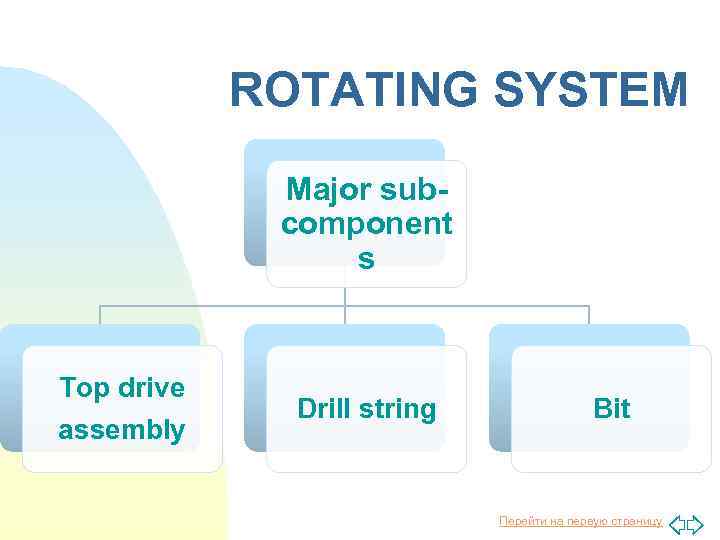

ROTATING SYSTEM Major subcomponent s Top drive assembly Drill string Bit Перейти на первую страницу

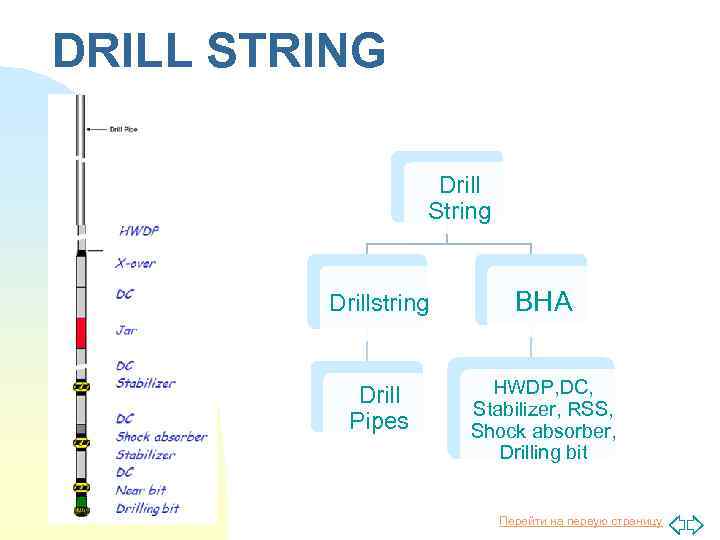

DRILL STRING Drill String Drillstring BHA Drill Pipes HWDP, DC, Stabilizer, RSS, Shock absorber, Drilling bit Перейти на первую страницу

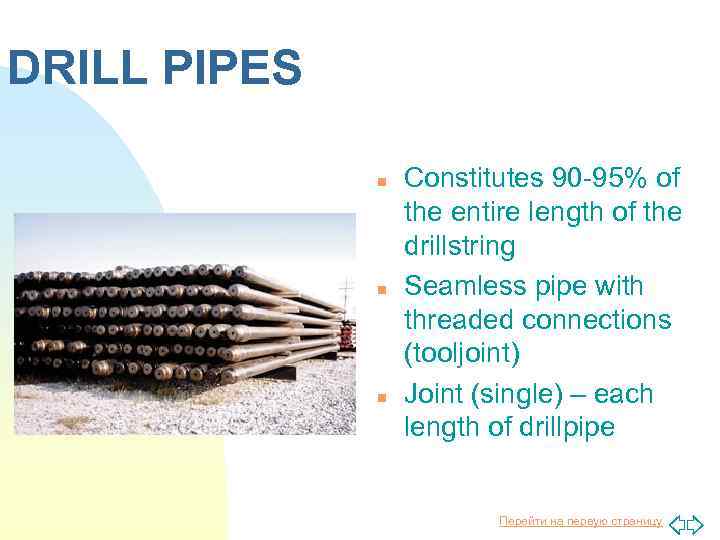

DRILL PIPES n n n Constitutes 90 -95% of the entire length of the drillstring Seamless pipe with threaded connections (tooljoint) Joint (single) – each length of drillpipe Перейти на первую страницу

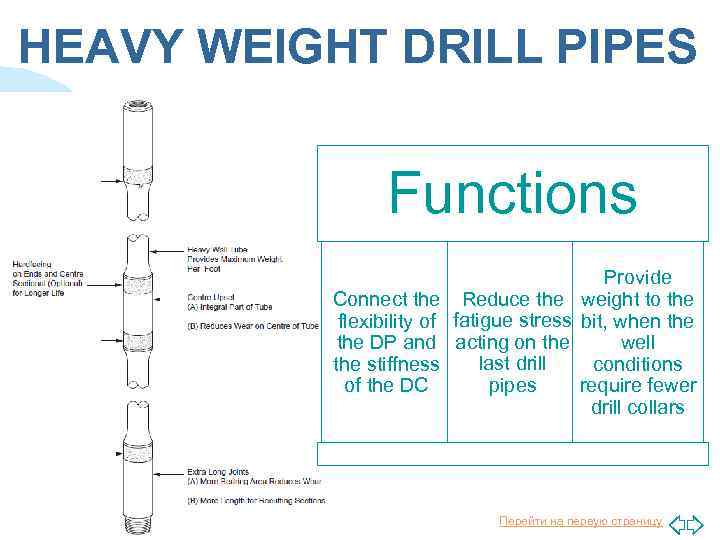

HEAVY WEIGHT DRILL PIPES Functions Connect the flexibility of the DP and the stiffness of the DC Provide Reduce the weight to the fatigue stress bit, when the acting on the well last drill conditions pipes require fewer drill collars Перейти на первую страницу

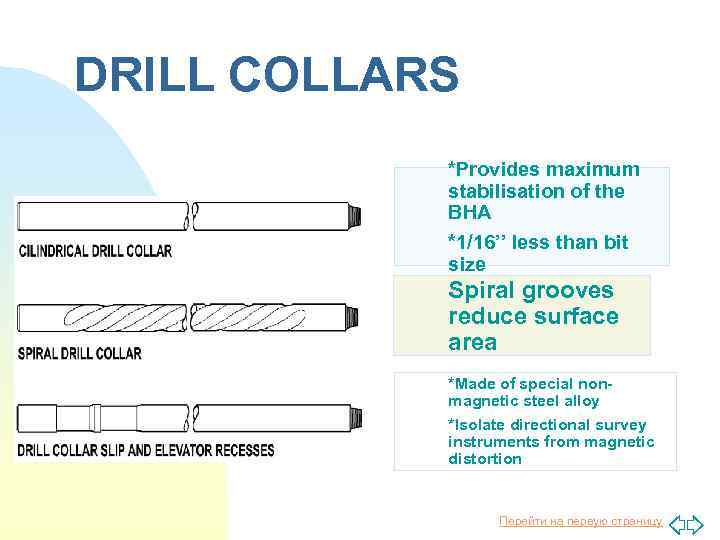

DRILL COLLARS *Provides maximum stabilisation of the BHA *1/16’’ less than bit size Spiral grooves reduce surface area *Made of special nonmagnetic steel alloy *Isolate directional survey instruments from magnetic distortion Перейти на первую страницу

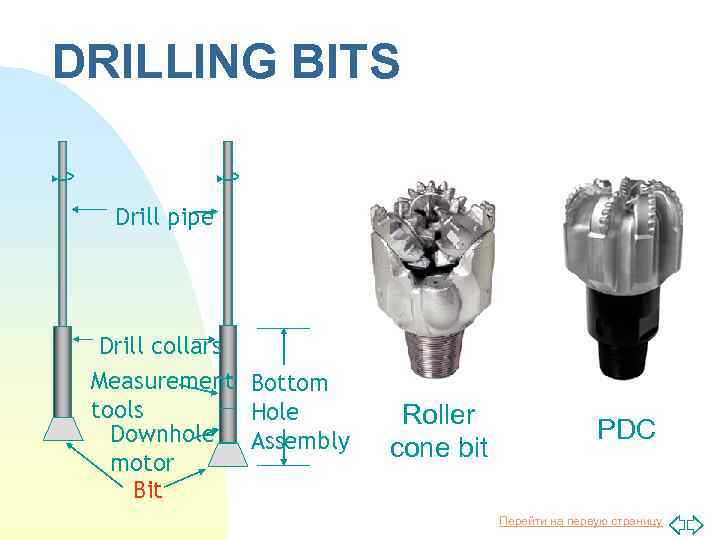

DRILLING BITS Drill pipe Drill collars Measurement Bottom tools Hole Downhole Assembly motor Bit Roller cone bit PDC Перейти на первую страницу

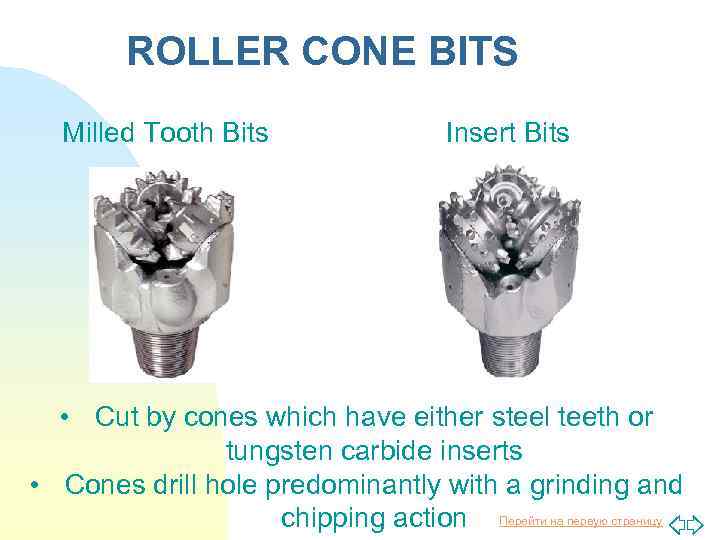

ROLLER CONE BITS Milled Tooth Bits Insert Bits • Cut by cones which have either steel teeth or tungsten carbide inserts • Cones drill hole predominantly with a grinding and chipping action Перейти на первую страницу

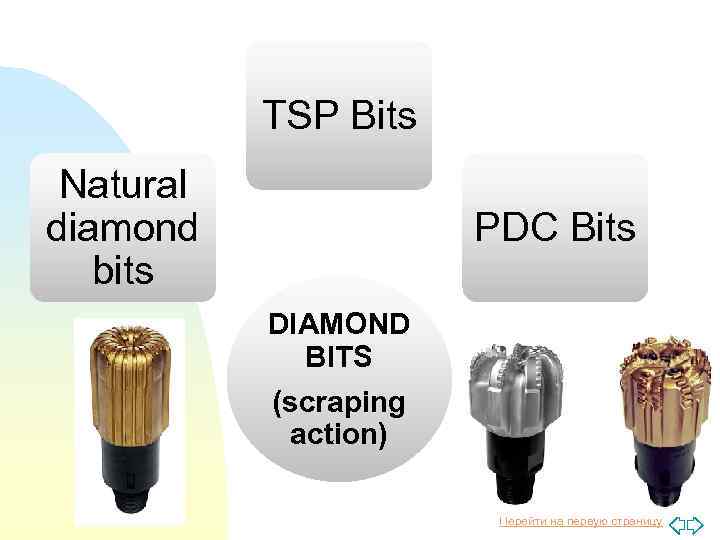

TSP Bits Natural diamond bits PDC Bits DIAMOND BITS (scraping action) Перейти на первую страницу

CIRCULATING SYSTEM § The drilling fluid § The preparation area § The circulating equipment § The conditioning area/equipment Перейти на первую страницу

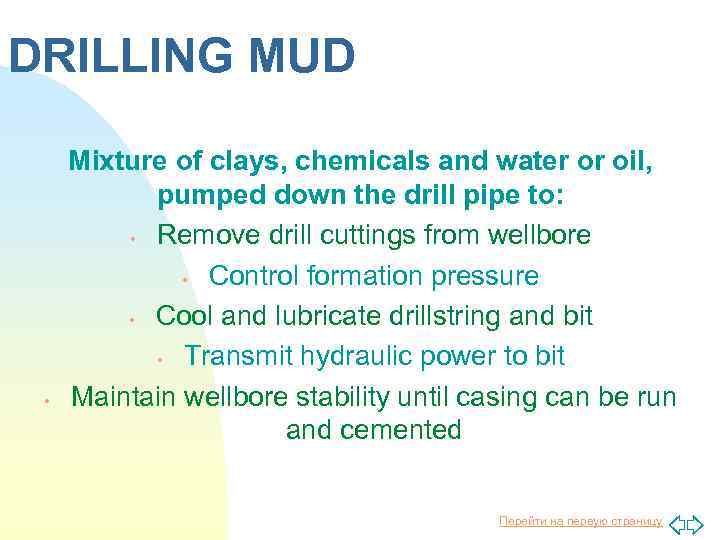

DRILLING MUD • Mixture of clays, chemicals and water or oil, pumped down the drill pipe to: • Remove drill cuttings from wellbore • Control formation pressure • Cool and lubricate drillstring and bit • Transmit hydraulic power to bit Maintain wellbore stability until casing can be run and cemented Перейти на первую страницу

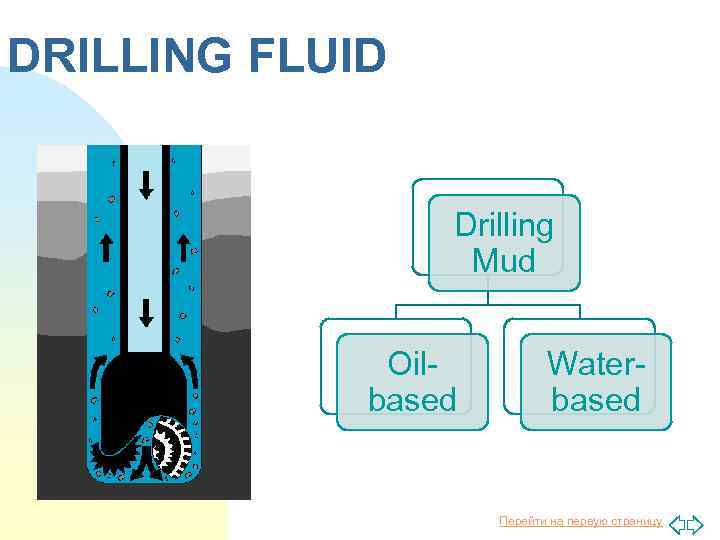

DRILLING FLUID Drilling Mud Oilbased Waterbased Перейти на первую страницу

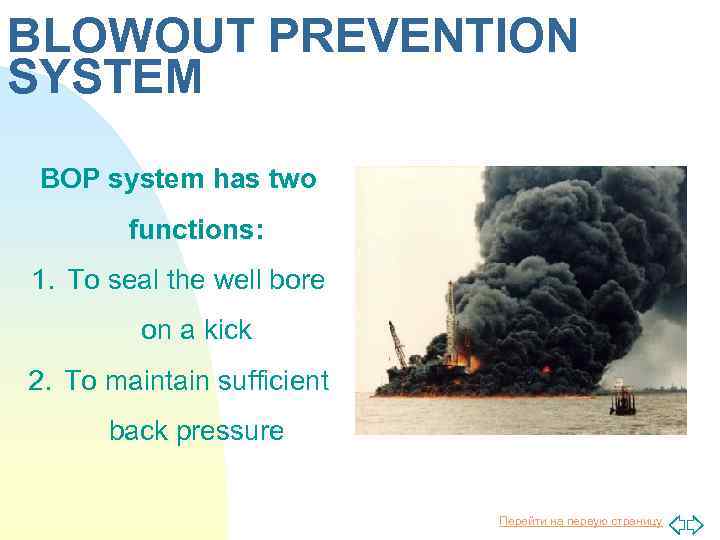

BLOWOUT PREVENTION SYSTEM BOP system has two functions: 1. To seal the well bore on a kick 2. To maintain sufficient back pressure Перейти на первую страницу

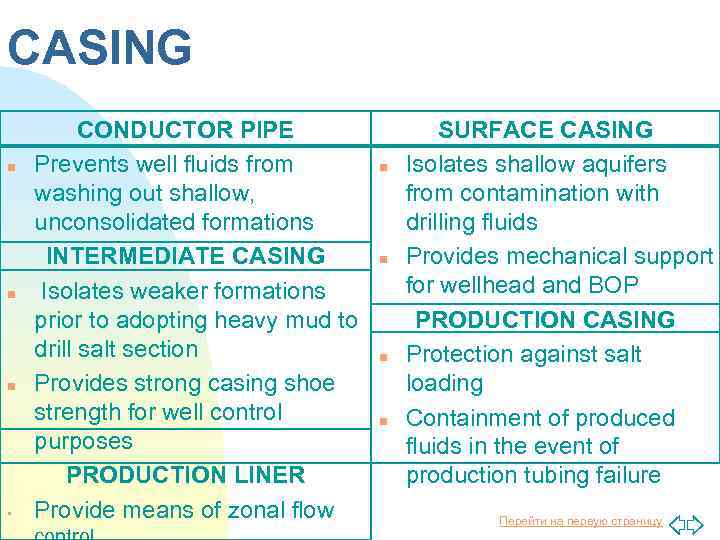

CASING n n n • CONDUCTOR PIPE Prevents well fluids from washing out shallow, unconsolidated formations INTERMEDIATE CASING Isolates weaker formations prior to adopting heavy mud to drill salt section Provides strong casing shoe strength for well control purposes PRODUCTION LINER Provide means of zonal flow n n SURFACE CASING Isolates shallow aquifers from contamination with drilling fluids Provides mechanical support for wellhead and BOP PRODUCTION CASING Protection against salt loading Containment of produced fluids in the event of production tubing failure Перейти на первую страницу

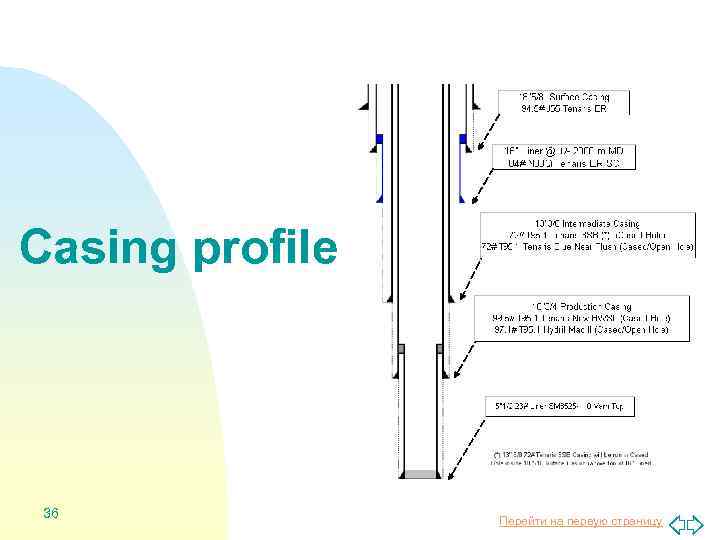

Casing profile 36 Перейти на первую страницу

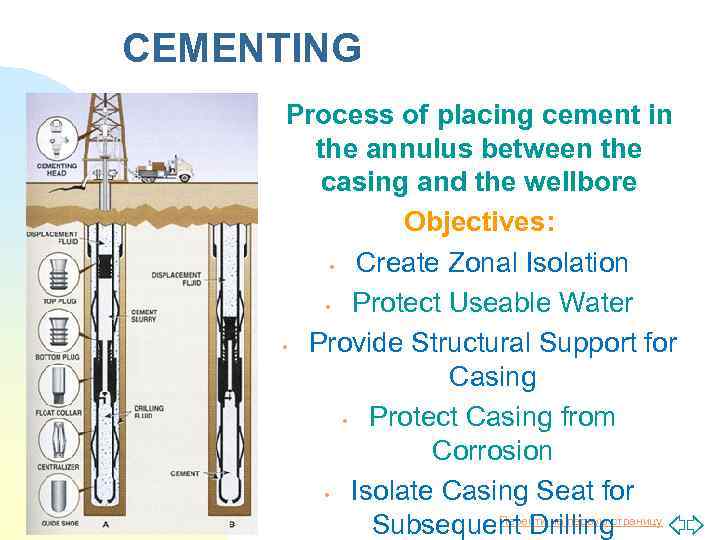

CEMENTING Process of placing cement in the annulus between the casing and the wellbore Objectives: • Create Zonal Isolation • Protect Useable Water • Provide Structural Support for Casing • Protect Casing from Corrosion • Isolate Casing Seat for Перейти на первую Subsequent Drillingстраницу

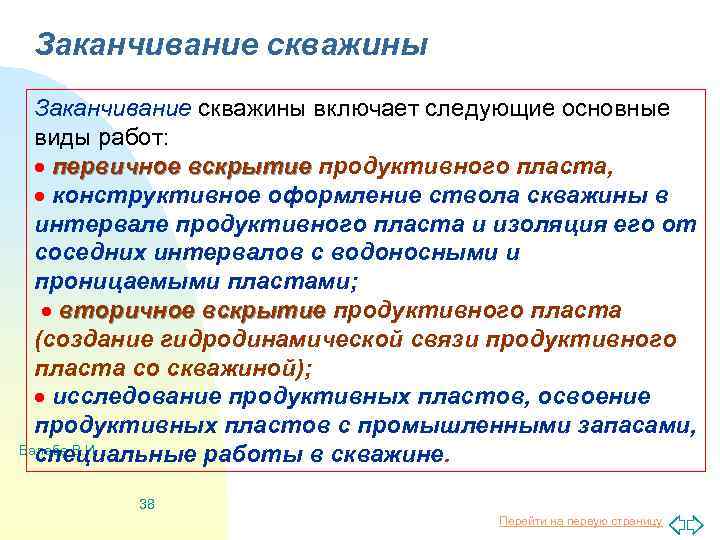

Заканчивание скважины включает следующие основные виды работ: первичное вскрытие продуктивного пласта, конструктивное оформление ствола скважины в интервале продуктивного пласта и изоляция его от соседних интервалов с водоносными и проницаемыми пластами; вторичное вскрытие продуктивного пласта (создание гидродинамической связи продуктивного пласта со скважиной); исследование продуктивных пластов, освоение продуктивных пластов с промышленными запасами, Балаба В. И. специальные работы в скважине. 38 Перейти на первую страницу

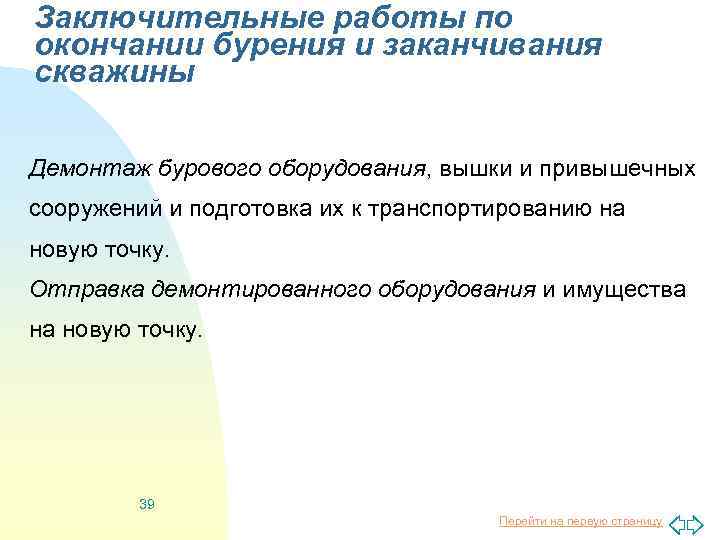

Заключительные работы по окончании бурения и заканчивания скважины Демонтаж бурового оборудования, вышки и привышечных сооружений и подготовка их к транспортированию на новую точку. Отправка демонтированного оборудования и имущества на новую точку. 39 Перейти на первую страницу

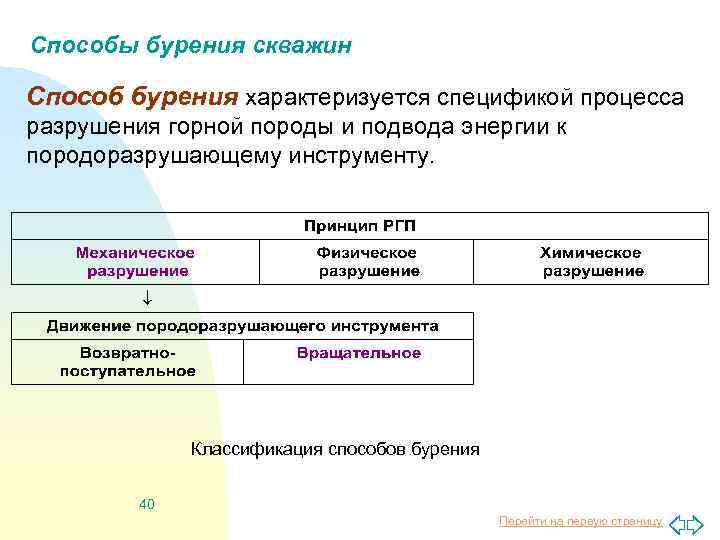

Способы бурения скважин Способ бурения характеризуется спецификой процесса разрушения горной породы и подвода энергии к породоразрушающему инструменту. Классификация способов бурения 40 Перейти на первую страницу

Классификация способов вращательного бурения Балаба В. И. 41 Перейти на первую страницу
