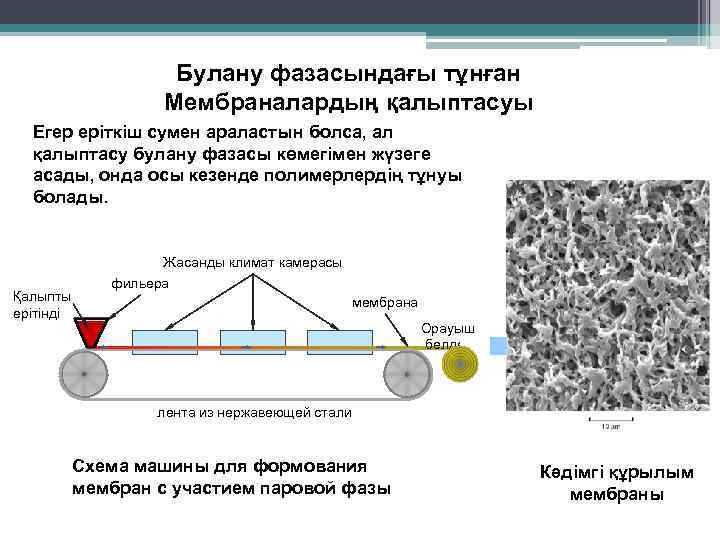

Булану фазасындағы тұнған Мембраналардың қалыптасуы Егер еріткіш сумен араластын болса, ал қалыптасу булану фазасы көмегімен жүзеге асады, онда осы кезенде полимерлердің тұнуы болады. Қалыпты ерітінді Жасанды климат камерасы фильера мембрана Орауыш белдек лента из нержавеющей стали Схема машины для формования мембран с участием паровой фазы Кәдімгі құрылым мембраны

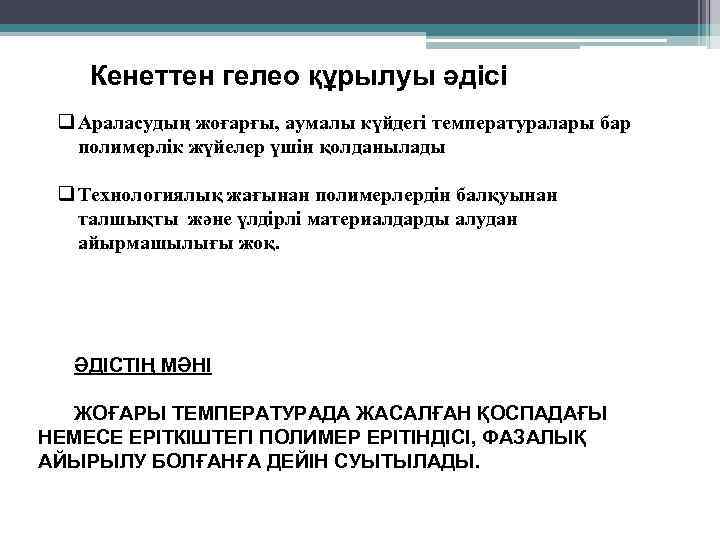

Кенеттен гелео құрылуы әдісі q Араласудың жоғарғы, аумалы күйдегі температуралары бар полимерлік жүйелер үшін қолданылады q Технологиялық жағынан полимерлердін балқуынан талшықты және үлдірлі материалдарды алудан айырмашылығы жоқ. ӘДІСТІҢ МӘНІ ЖОҒАРЫ ТЕМПЕРАТУРАДА ЖАСАЛҒАН ҚОСПАДАҒЫ НЕМЕСЕ ЕРІТКІШТЕГІ ПОЛИМЕР ЕРІТІНДІСІ, ФАЗАЛЫҚ АЙЫРЫЛУ БОЛҒАНҒА ДЕЙІН СУЫТЫЛАДЫ.

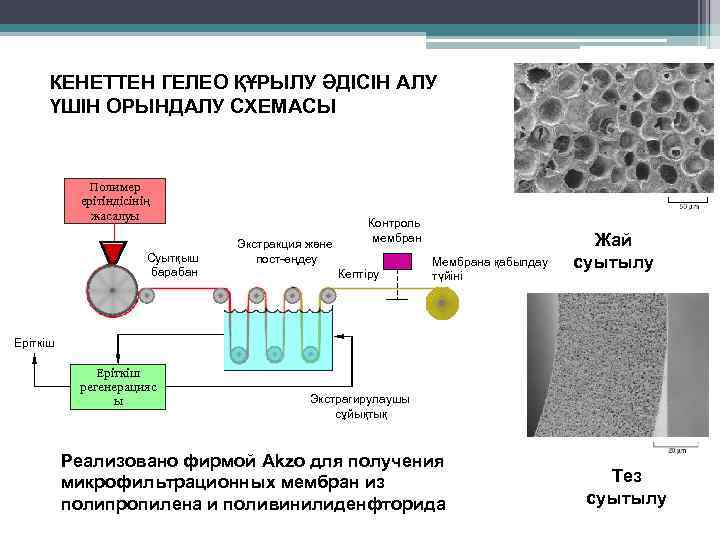

КЕНЕТТЕН ГЕЛЕО ҚҰРЫЛУ ӘДІСІН АЛУ ҮШІН ОРЫНДАЛУ СХЕМАСЫ Полимер ерітіндісінің жасалуы Суытқыш барабан Экстракция және пост-өңдеу Контроль мембран Кептіру Мембрана қабылдау түйіні Жай суытылу Еріткіш регенерацияс ы Экстрагирулаушы сұйықтық Реализовано фирмой Akzo для получения микрофильтрационных мембран из полипропилена и поливинилиденфторида Тез суытылу

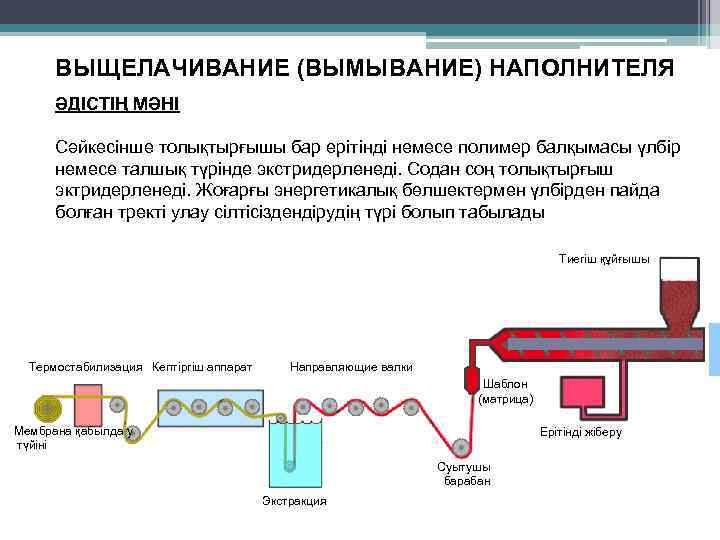

ВЫЩЕЛАЧИВАНИЕ (ВЫМЫВАНИЕ) НАПОЛНИТЕЛЯ ӘДІСТІҢ МӘНІ Сәйкесінше толықтырғышы бар ерітінді немесе полимер балқымасы үлбір немесе талшық түрінде экстридерленеді. Содан соң толықтырғыш эктридерленеді. Жоғарғы энергетикалық бөлшектермен үлбірден пайда болған тректі улау сілтісіздендірудің түрі болып табылады Тиегіш құйғышы Термостабилизация Кептіргіш аппарат Направляющие валки Шаблон (матрица) Мембрана қабылда у түйіні Ерітінді жіберу Суытушы барабан Экстракция

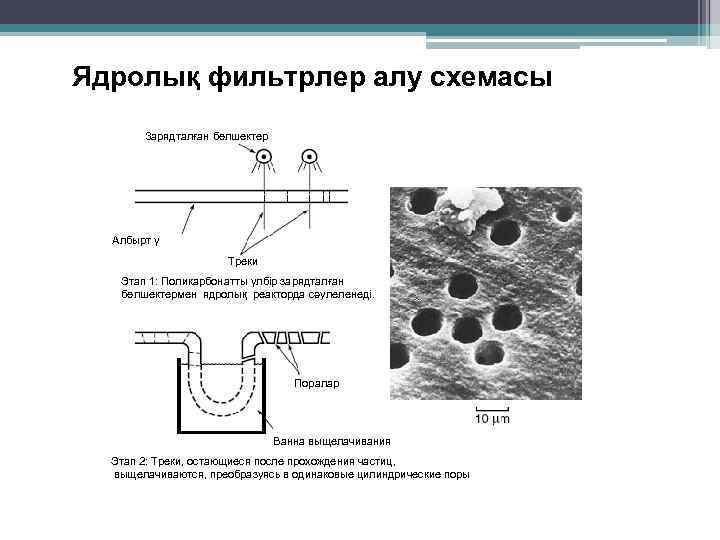

Ядролық фильтрлер алу схемасы Зарядталған бөлшектер Албырт ү Треки Этап 1: Поликарбонатты үлбір зарядталған бөлшектермен ядролық реакторда сәулеленеді. Поралар Ванна выщелачивания Этап 2: Треки, остающиеся после прохождения частиц, выщелачиваются, преобразуясь в одинаковые цилиндрические поры

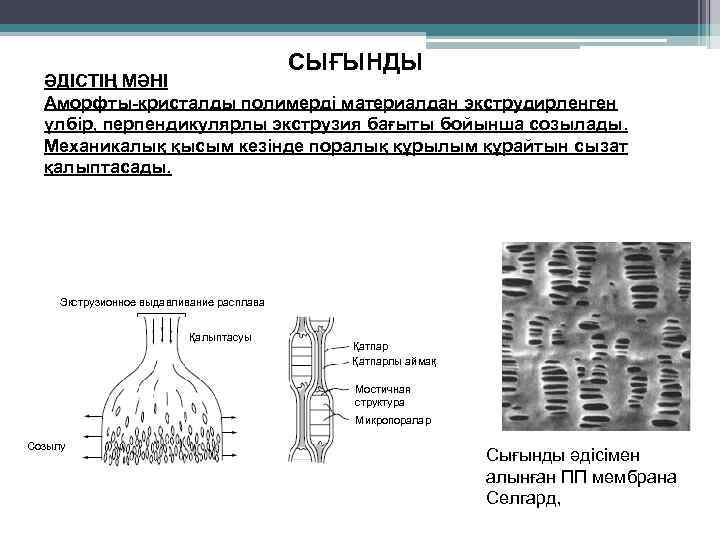

СЫҒЫНДЫ ӘДІСТІҢ МӘНІ Аморфты-кристалды полимерді материалдан экструдирленген үлбір, перпендикулярлы экструзия бағыты бойынша созылады. Механикалық қысым кезінде поралық құрылым құрайтын сызат қалыптасады. Экструзионное выдавливание расплава Қалыптасуы Қатпарлы аймақ Мостичная структура Микропоралар Созылу Сығынды әдісімен алынған ПП мембрана Селгард,

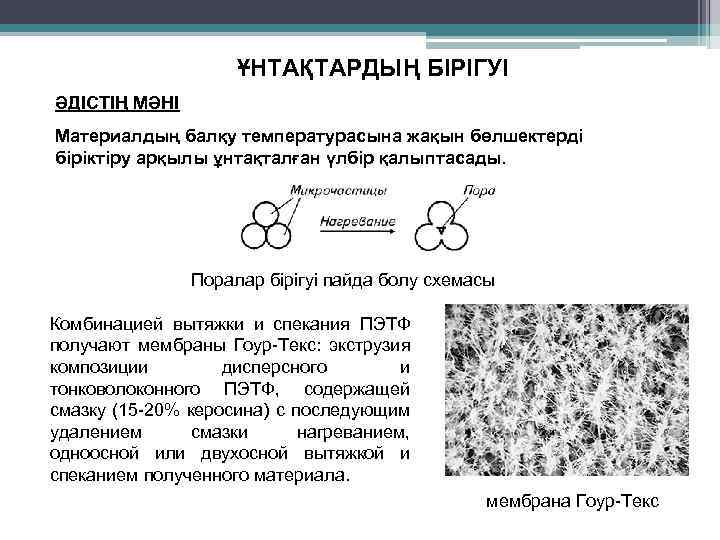

ҰНТАҚТАРДЫҢ БІРІГУІ ӘДІСТІҢ МӘНІ Материалдың балқу температурасына жақын бөлшектерді біріктіру арқылы ұнтақталған үлбір қалыптасады. Поралар бірігуі пайда болу схемасы Комбинацией вытяжки и спекания ПЭТФ получают мембраны Гоур-Текс: экструзия композиции дисперсного и тонковолоконного ПЭТФ, содержащей смазку (15 -20% керосина) с последующим удалением смазки нагреванием, одноосной или двухосной вытяжкой и спеканием полученного материала. мембрана Гоур-Текс

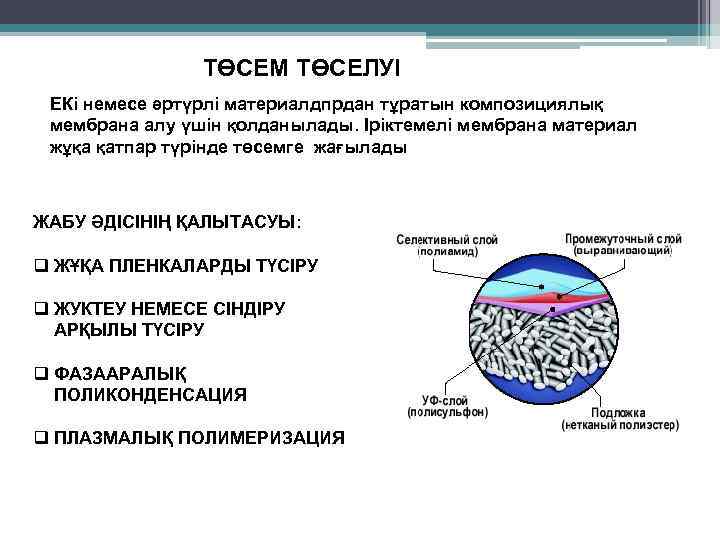

ТӨСЕМ ТӨСЕЛУІ ЕКі немесе әртүрлі материалдпрдан тұратын композициялық мембрана алу үшін қолданылады. Іріктемелі мембрана материал жұқа қатпар түрінде төсемге жағылады ЖАБУ ӘДІСІНІҢ ҚАЛЫТАСУЫ: q ЖҰҚА ПЛЕНКАЛАРДЫ ТҮСІРУ q ЖУКТЕУ НЕМЕСЕ СІНДІРУ АРҚЫЛЫ ТҮСІРУ q ФАЗААРАЛЫҚ ПОЛИКОНДЕНСАЦИЯ q ПЛАЗМАЛЫҚ ПОЛИМЕРИЗАЦИЯ
