Бронетранспортер БТР-80 А Стандартная башня БТР-80 заменена на 30 -мм автоматическую пушку 2 А 72 и спаренного с ним 7, 62 -мм пулемета ПКТ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Колесная формула 8 х8 Боевая масса, т 13, 6 Длина, мм 7500/7650 Ширина, мм 2450/2350 Клиренс, мм 475 Сред. уд. давление на грунт, кг/см 2 21, 77 -3, 09 Тип двигателя дизель КАМАЗ-7403(ЯМЗ 238 М 2) Максим. мощность, л. с 260(240) Удельная мощность л. с/т 19, 1 -15, 4 Максимальная скорость км/ч 80 -90 Скорость на плаву, км/ч 9, 5 Запас хода, км 600 Запас топлива, л 300 Преодолеваемые препятствия: - подъем, град 30 ров, м 2, 0 стенка, м 0, 5 брод плавает Экипаж (десант), чел 2(8) Вооружение: 14, 5 мм КПВТ боекомплект, шт. 500 7, 62 мм ПКТ боекомплект, шт. 2000 ПЗРК 2 х9 К 34 РПГ РПГ-7 Прицел 1 ПЗ-2 Радиостанция Р-123(Р-163 -50 У) Ср. постановки дымзавес 902 В
Боевая машина пехоты БМП-3 Примечание: в мсб в гранатометном взводе – 3 БМП. Технические характеристики Боевая масса, т 18, 7 +2% Боевой расчет, чел экипаж 3 десант 7(2 дополнительных места) Двигатель 4 -х тактный дизель УТД-29 Мощность, к. Вт (л. с. ) 368 (500) Максимальная скорость, км/час по шоссе 70 на плаву 10 Средняя скорость по сухой грунтовой дороге, км/час 52 Запас хода по шоссе, км не менее 600 Вооружение 100 -мм орудие-пусковая установка 2 А 70, 30 -мм автоматическая пушка 2 А 72, 7. 62 -мм пулемет ПКТ (3 шт) Практическая скорострельность из 100 -мм орудияпусковой установки, выстр/мин 10 Темп стрельбы 30 -мм автоматической пушки, выстр/мин не менее 330 Прицельная дальность стрельбы, м 100 -мм орудия - пусковой установки 4000 30 -мм автоматической пушки 4000 Система управления огнем автоматизированная, с дневным и ночным прицелами, лазерным дальномером и баллистическим вычислителем Углы обстрела пушки и спаренного пулемета, град горизонтальный 360 вертикальный от -6 до +60 Боекомплект, шт 100 -мм выстрелов 40 (22 из них в механизированной укладке) 30 -мм патронов 500 ПТУР 8

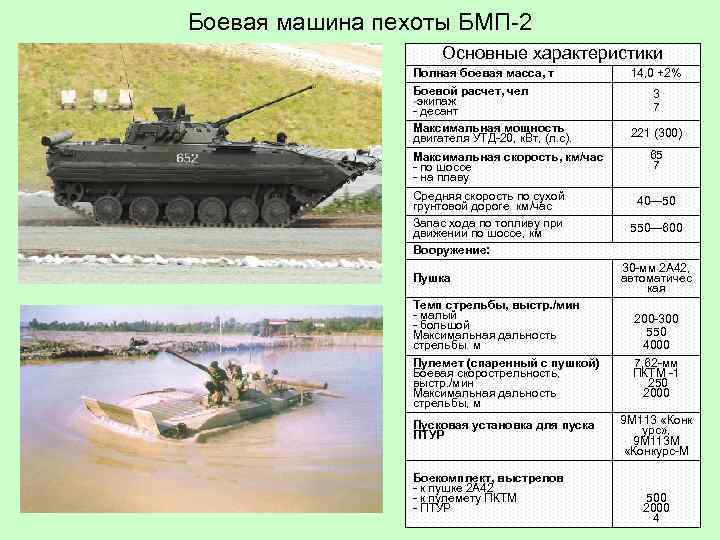

Боевая машина пехоты БМП-2 Основные характеристики Полная боевая масса, т Боевой расчет, чел -экипаж - десант Максимальная мощность двигателя УТД-20, к. Вт, (л. с). Максимальная скорость, км/час - по шоссе - на плаву Средняя скорость по сухой грунтовой дороге, км/час Запас хода по топливу при движении по шоссе, км Вооружение: Пушка Темп стрельбы, выстр. /мин - малый - большой Максимальная дальность стрельбы, м Пулемет (спаренный с пушкой) Боевая скорострельность, выстр. /мин Максимальная дальность стрельбы, м Пусковая установка для пуска ПТУР Боекомплект, выстрелов - к пушке 2 А 42 - к пулемету ПКТМ - ПТУР 14, 0 +2% 3 7 221 (300) 65 7 40— 50 550— 600 30 -мм 2 А 42, автоматичес кая 200 -300 550 4000 7, 62 -мм ПКТМ -1 250 2000 9 М 113 «Конк урс» , 9 М 113 М «Конкурс-М 500 2000 4
Танк Т-90 Тактико-техническая характеристика Боевая масса, т 46. 5 Экипаж, чел. 3 Удельное давление на грунт, кг/см 2 0. 87 Максимальная скорость, км/ч 60 Запас хода, км 500 – 650 Двигатель: марка В-84 МС или В-92 С 2 мощность, л. с. 840 или 1000 Преодолеваемые препятствия: угол подъема, град 30 вертикальная стенка, м 0. 85 ширина рва, м 2. 8 глубина водной преграды, м - без предварительной подготовки 1. 2 с предварительной подготовкой (ОПВТ) 5 Вооружение: Стабилизатор 2 Э 42 -4 Пушка 2 А 46 М тип ГСП- калибр, мм 125 боекомплект, снарядов 43 Спаренный пулемет ПКТ калибр, мм 7. 62 боекомплект, патронов 2000 Зенитная установка пулемет НСВТ калибр, мм 12. 7 боекомплект 300 КУРВ 9 К 119 Приборы наблюдения прицел 1 А 43 прицел-дальномер 1 Г 46 ночной прицел ТПН 4 -49 -23 ("Агава-2") Примечание: мсб может быть придана танковая рота (10 -13 танков)
122 -мм самоходная гаубица 2 С 1 "Гвоздика" Основные характеристики Масса боевой машины, т 15, 7 Расчет (экипаж), человек 4 Вооружение: 122 -мм гаубица Д-32 Дальность стрельбы, км: максимальная 15, 2 минимальная 4 Скорость выстр. /мин. 5 Возимый боезапас, выстрелов 40 Боекомплект, выстрелов 80 Двигатель, к. Втл. с. 210300 Длина, мм 7265 Ширина, мм 2850 Высота, мм 2285 Максимальная скорость, км/ч - по шоссе 61, 5 - по пересеченной местности - 30 - на плаву - 4, 5 Запас хода, км 500
Реактивная система залпового огня БМ-21 Б "Град-1" Общие характеристики Расчёт, чел. Масса боевой машины в боевом положении со снарядами и расчётом, т 3 10. 425 Калибр направляющих, мм 122 Количество направляющих, шт. 36 Боекмоплект Масса снаряда, кг Время полного залпа, сек 36 в БМ, 54 в ТЗМ 9 М 28 Ф - 56. 5 18 Угол возвышения, град. от 0° до +55° Кучность стрельбы по дальности, Вд/Х 9 М 28 Ф на максимальной дистанции - 1/250 9 М 28 Ф на максимальной дистанции - 1/111 Кучность стрельбы по боку, Вб/Х Минимальная дальность стрельбы, км Максимальная дальность стрельбы, км 1. 5 15 Двигатель Зи. Л-131 Мощность двигателя, к. Вт (л. с. ) 110 (150) Удельная мощность, л. с. /т 14. 4 Максимальная скорость, км/ч 60 Запас хода, км 525
Самоходное артиллерийское орудие 2 С 23 "Нона-СВК" Общие характеристики Шасси Экипаж, чел. Бронирование бронетранспортёр БТР-80 4 противопульное Масса, т 14. 5 Орудие 120 -мм нарезная пушка-гаубицаминомёт 2 А 60 Боекмоплект Масса снаряда, кг Скорострельность, выстр. /мин 40 ОФС - 46 8 - 10 Угол возвышения, град. от -4° до +80° Угол горизонтального наведения, град. от -30° до +30° Начальная скорость снаряда, м/с Бронепробиваемость кумулятивного снаряда, мм ОФС - 367, БКС - 560 250 Минимальная дальность стрельбы, км ОФС - 1. 72, ОФМ - 0. 45 Максимальная дальность стрельбы, км ОФС - 8. 85, ОФМ - 7. 15, ОФАРС - 12. 8 Дополнительное вооружение Двигатель Мощность двигателя, к. Вт (л. с. ) Удельная мощность, л. с. /т Максимальная скорость, км/ч Запас хода, км 7. 62 -мм пулемёт ПКТ (боекомплект - 500 патронов) Кам. АЗ-7403 (дизельный, 8 цилиндров, турбонаддув) 191 (260) 17. 93 на суше - 80, на плаву - 10 600
Самоходное артиллерийское орудие 2 С 9 "Нона-С" Общие характеристики Максимальная дальность стрельбы, км: ОФМ (ОФС) ОФАРС Минимальная дальность стрельбы, км: ОФМ (ОФС) Скорострельность, выстр. /мин. 7, 1 (8, 8) 12, 8 0, 45 (1, 7) 10 Угол возвышения, град. -4. . . +80 Угол горизонтального наведения, град. -30. . . +30 Кучность стрельбы: по дальности, Вд/Х мак по боку, Вб, м Возимый боекомплект, выстр. : 2 C 9 -1 1/342 7, 9 25 40 Максимальная скорость движения, км/час: по шоссе на плаву 60 9 Экипаж, чел. 4 Масса, т. : 8, 5
Установка разминирования УР-77 Тактико-технические характеристики УР-77 Тип установки - реактивная взрывная самоходная гусеничная плавающая легкобронированная Тип применяемого заряда разминирования – УЗП-67, УЗП-77 Длина заряда разминирования - 93 м Количество ВВ в одном заряде: - УЗП-67 – 1023 кг - УЗП-77 - 1069 кг Дальность подачи заряда разминирования: - УЗП-67 – 200 -350 м - УЗП-77 - 200 -500 м Длина образующегося прохода: - УЗП-67 – 75 -80 м - УЗП-77 – 80 -90 м Ширина образующегося прохода (гарантированно) - до 6 м Время полного цикла проделывания прохода - 3 -5 мин Боекомплект - 2 заряда

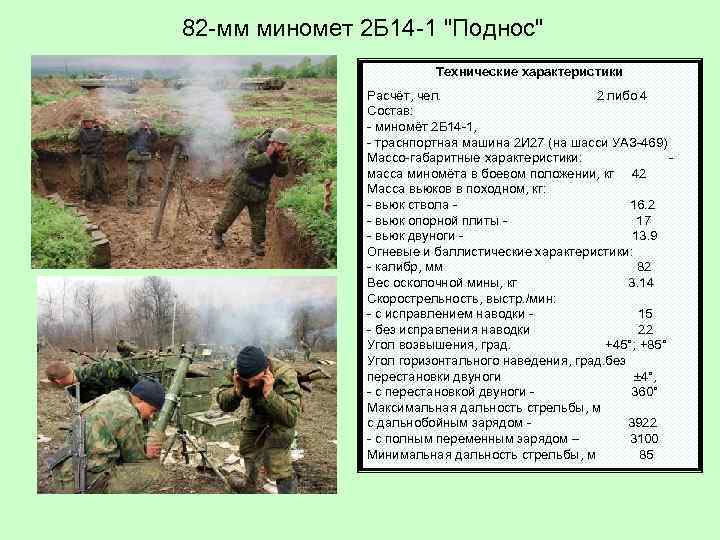

82 -мм миномет 2 Б 14 -1 "Поднос" Технические характеристики Расчёт, чел. 2 либо 4 Состав: - миномёт 2 Б 14 -1, - траснпортная машина 2 И 27 (на шасси УАЗ-469) Массо-габаритные характеристики: - масса миномёта в боевом положении, кг 42 Масса вьюков в походном, кг: - вьюк ствола - 16. 2 - вьюк опорной плиты - 17 - вьюк двуноги - 13. 9 Огневые и баллистические характеристики: - калибр, мм 82 Вес осколочной мины, кг 3. 14 Скорострельность, выстр. /мин: - с исправлением наводки - 15 - без исправления наводки 22 Угол возвышения, град. +45°; +85° Угол горизонтального наведения, град. без перестановки двуноги ± 4°, - с перестановкой двуноги - 360° Максимальная дальность стрельбы, м с дальнобойным зарядом - 3922 - с полным переменным зарядом – 3100 Минимальная дальность стрельбы, м 85

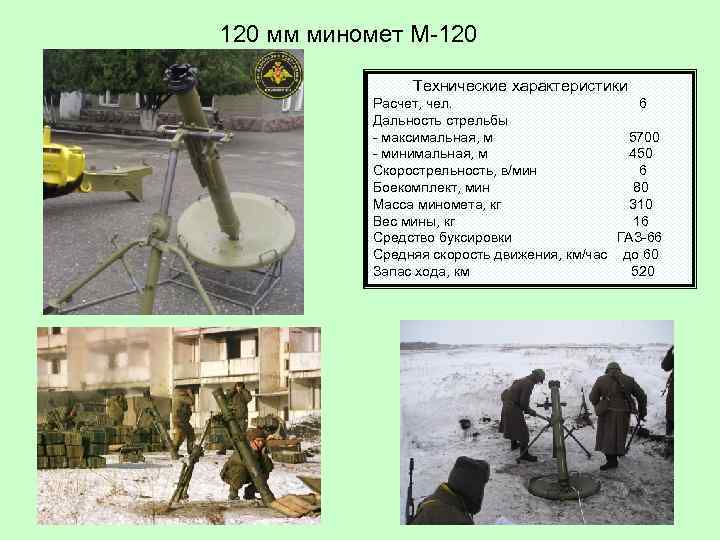

120 мм миномет М-120 Технические характеристики Расчет, чел. 6 Дальность стрельбы - максимальная, м 5700 - минимальная, м 450 Скорострельность, в/мин 6 Боекомплект, мин 80 Масса миномета, кг 310 Вес мины, кг 16 Средство буксировки ГАЗ-66 Средняя скорость движения, км/час до 60 Запас хода, км 520

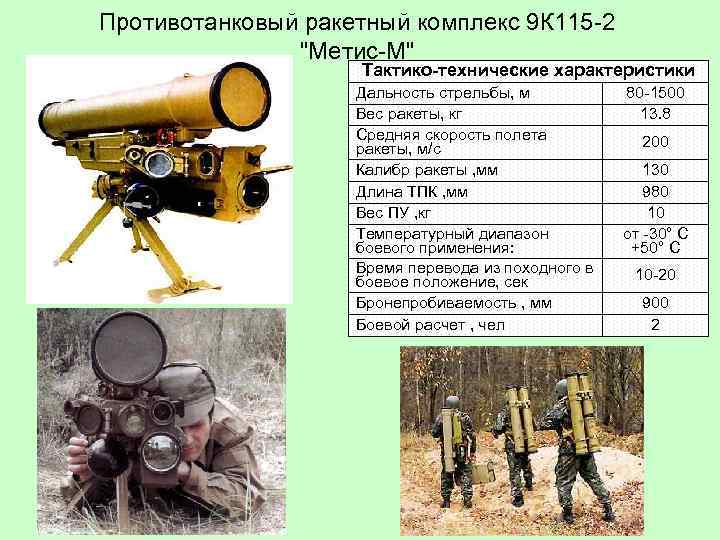

Противотанковый ракетный комплекс 9 К 115 -2 "Метис-М" Тактико-технические характеристики Дальность стрельбы, м Вес ракеты, кг Средняя скорость полета ракеты, м/с Калибр ракеты , мм Длина ТПК , мм Вес ПУ , кг Температурный диапазон боевого применения: Время перевода из походного в боевое положение, сек Бронепробиваемость , мм Боевой расчет , чел 80 -1500 13. 8 200 130 980 10 от -30° С +50° С 10 -20 900 2

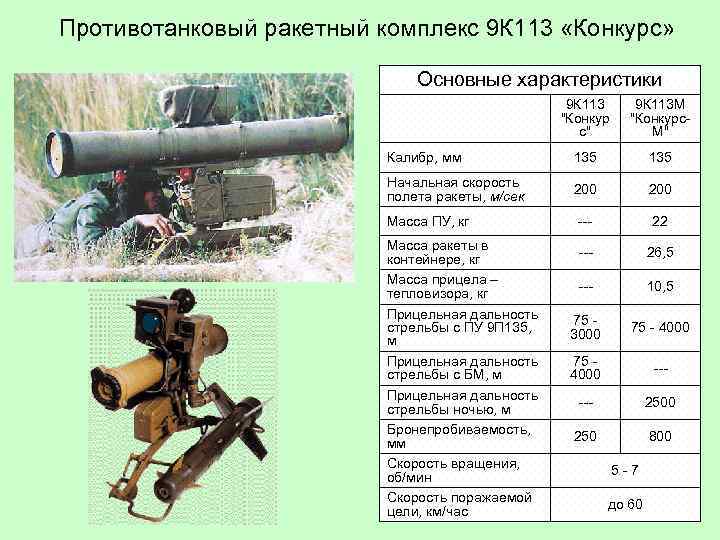

Противотанковый ракетный комплекс 9 К 113 «Конкурс» Основные характеристики 9 К 113 "Конкур с" 9 К 113 М "Конкурс. М" Калибр, мм 135 Начальная скорость полета ракеты, м/сек 200 Масса ПУ, кг --- 22 Масса ракеты в контейнере, кг Масса прицела – тепловизора, кг Прицельная дальность стрельбы с ПУ 9 П 135, м Прицельная дальность стрельбы с БМ, м Прицельная дальность стрельбы ночью, м Бронепробиваемость, мм Скорость вращения, об/мин Скорость поражаемой цели, км/час --- 26, 5 --- 10, 5 75 - 3000 75 - 4000 --- 2500 250 800 5 - 7 до 60
Противотанковый ракетный комплекс 9 К 111 «Фагот» Основные характеристики 9 М 111 М Калибр, мм 120 Длина ракеты в контейнере, мм 1098 Высота ракеты в контейнере, мм 205 Ширина ракеты в контейнере, мм 109 Размах оперения, мм 369 Масса ракеты, кг 13 Скорость полета ракеты, м/сек 186 70 - 2000 70 - 2500 230 до 60 Дальность стрельбы, м Бронепробиваемость под углом 600, мм Скорость поражаемой цели, км/час

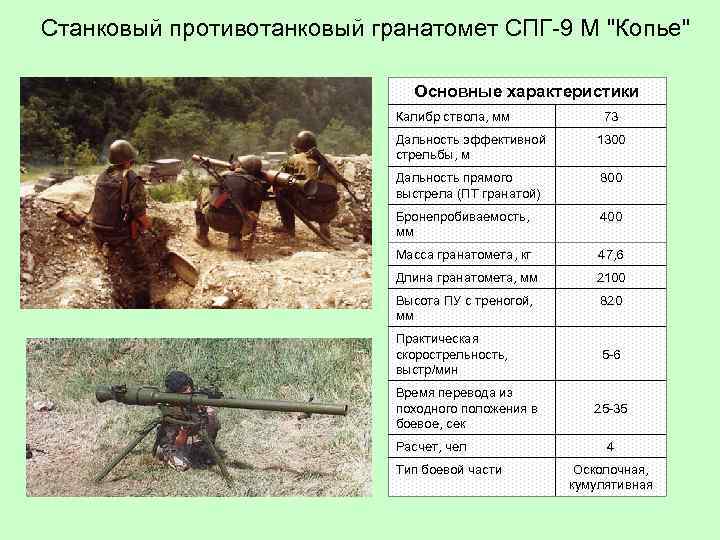

Станковый противотанковый гранатомет СПГ-9 М "Копье" Основные характеристики Калибр ствола, мм 73 Дальность эффективной стрельбы, м 1300 Дальность прямого выстрела (ПТ гранатой) 800 Бронепробиваемость, мм 400 Масса гранатомета, кг 47, 6 Длина гранатомета, мм 2100 Высота ПУ с треногой, мм 820 Практическая скорострельность, выстр/мин Время перевода из походного положения в боевое, сек Расчет, чел Тип боевой части 5 -6 25 -35 4 Осколочная, кумулятивная

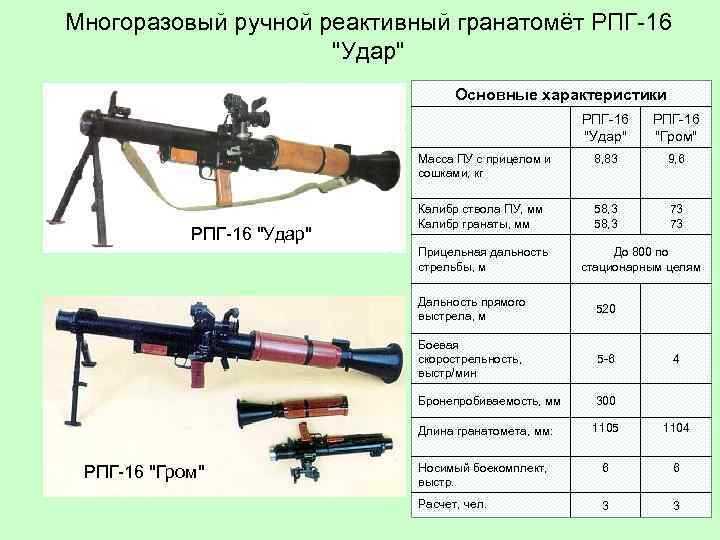

Многоразовый ручной реактивный гранатомёт РПГ-16 "Удар" Основные характеристики РПГ-16 "Удар" Масса ПУ с прицелом и сошками, кг РПГ-16 "Удар" РПГ-16 "Гром" 8, 83 9, 6 Калибр ствола ПУ, мм Калибр гранаты, мм 58, 3 73 73 Прицельная дальность стрельбы, м До 800 по стационарным целям Дальность прямого выстрела, м Боевая скорострельность, выстр/мин 5 -6 Бронепробиваемость, мм 300 Длина гранатомета, мм: РПГ-16 "Гром" 520 1105 1104 Носимый боекомплект, выстр. 6 6 3 3 Расчет, чел. 4

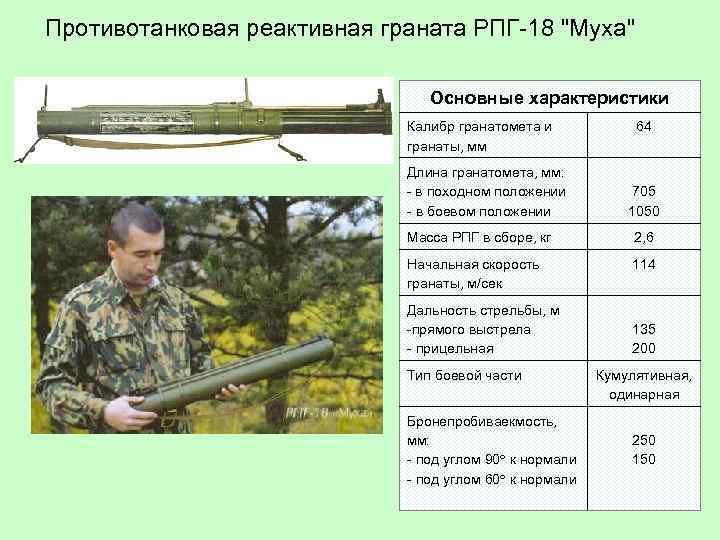

Противотанковая реактивная граната РПГ-18 "Муха" Основные характеристики Калибр гранатомета и гранаты, мм Длина гранатомета, мм: - в походном положении - в боевом положении 64 705 1050 Масса РПГ в сборе, кг 2, 6 Начальная скорость гранаты, м/сек 114 Дальность стрельбы, м -прямого выстрела - прицельная 135 200 Тип боевой части Бронепробиваекмость, мм: - под углом 90 к нормали - под углом 60 к нормали Кумулятивная, одинарная 250 150
30 -мм автоматический гранатомет АГС-17 «Пламя» Характеристики. Калибр, мм 30 Выстрел ВОГ-17 (ВОГ-17 М). Масса гранатомета без ленты, кг 18 Масса гранатомета с лентой на станке, кг 44, 5 Масса снаряженной ленты на 29 выстрелов, кг 14, 5 кг. Начальная скорость гранаты, м/сек 185 Режимы огня непрерывный. Темп стрельбы - регулируемый, в/мин от 50100 до 400 в/ мин. Прицельная дальность, м 1700 Минимальная дальность навесной стрельбы, м 1000 Наибольшая высота траектории, м 905 Дальность прямого выстрела по цели высотой 2 м, м 250 Расчет чел. 2
Реактивный пехотный огнемет РПО-А «Шмель» Характеристики Калибр гранаты, мм 93 Масса оружия 11 Масса ракеты 6, 5 Масса боевой части, кг 2, 1 Длина оружия, мм 920 Скорость полета ракеты, м/с 125 Максимальная дальность полета, м 1000 Прицельная дальность, м 600 Дальность действительного огня, м 400 Капсула с огнесмесью и пороховой двигатель от РПО-А "Шмель"

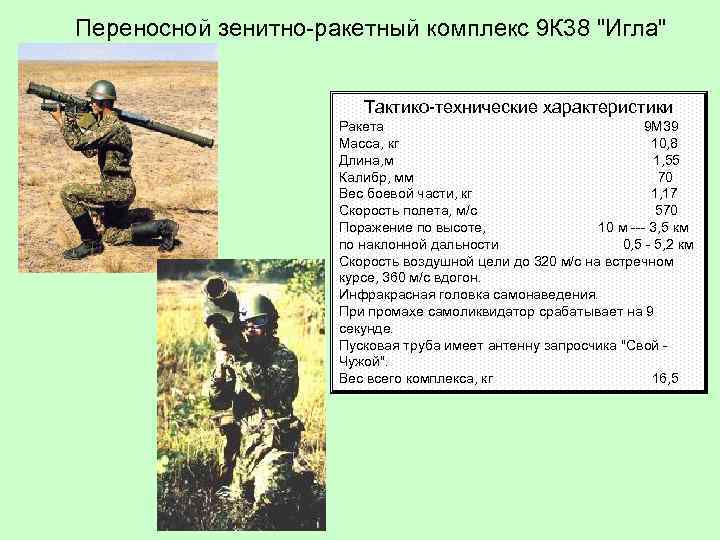

Переносной зенитно-ракетный комплекс 9 К 38 "Игла" Тактико-технические характеристики Ракета 9 М 39 Масса, кг 10, 8 Длина, м 1, 55 Калибр, мм 70 Вес боевой части, кг 1, 17 Скорость полета, м/с 570 Поражение по высоте, 10 м --- 3, 5 км по наклонной дальности 0, 5 - 5, 2 км Скорость воздушной цели до 320 м/с на встречном курсе, 360 м/с вдогон. Инфракрасная головка самонаведения. При промахе самоликвидатор срабатывает на 9 секунде. Пусковая труба имеет антенну запросчика "Свой - Чужой". Вес всего комплекса, кг 16, 5

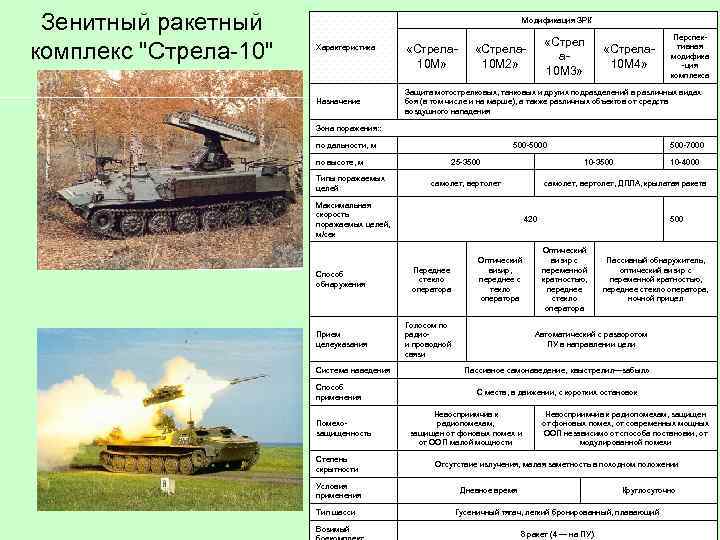

Зенитный ракетный комплекс "Стрела-10" Модификация ЗРК Характеристика Назначение «Стрела 10 М» «Стрел а 10 М 3» «Стрела 10 М 2» «Стрела 10 М 4» Перспек- тивная модифика -ция комплекса Защита мотострелковых, танковых и других подразделений в различных видах боя (в том числе и на марше), а также различных объектов от средств воздушного нападения Зона поражения: : по дальности, м по высоте, м Типы поражаемых целей 500 -5000 25 -3500 10 -3500 самолет, вертолет Максимальная скорость поражаемых целей, м/сек Способ обнаружения Прием целеуказания самолет, вертолет, ДПЛА, крылатая ракета Оптический визир, переднее с текло оператора Голосом по радио- и проводной связи Способ применения Помехозащищенность Степень скрытности Условия применения Тип шасси Возимый 10 -4000 420 Переднее стекло оператора Система наведения 500 -7000 500 Оптический визир с переменной кратностью, переднее стекло оператора Пассивный обнаружитель, оптический визир с переменной кратностью, переднее стекло оператора, ночной прицел Автоматический с разворотом ПУ в направлении цели Пассивное самонаведение, «выстрелил—забыл» С места, в движении, с коротких остановок Невосприимчив к радиопомехам, защищен от фоновых помех и от ООП малой мощности Невосприимчив к радиопомехам, защищен от фоновых помех, от современных мощных ООП независимо от способа постановки, от модулированной помехи Отсутствие излучения, малая заметность в походном положении Дневное время Круглосуточно Гусеничный тягач, легкий бронированный, плавающий 8 ракет (4 — на ПУ)

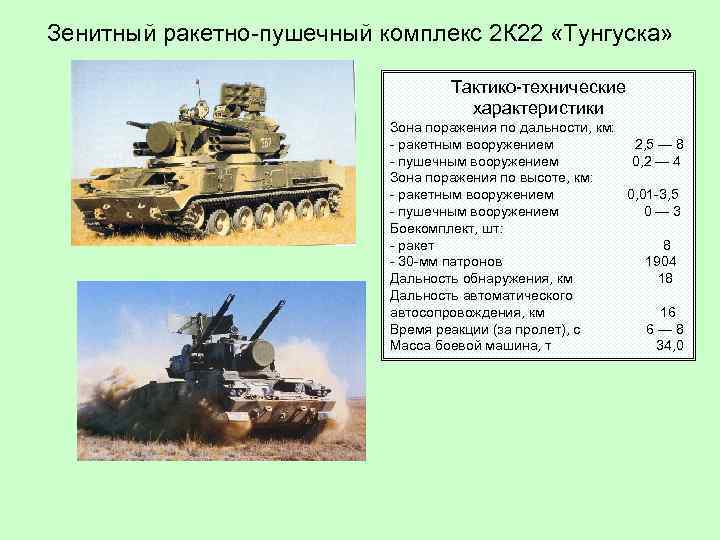

Зенитный ракетно-пушечный комплекс 2 К 22 «Тунгуска» Тактико-технические характеристики Зона поражения по дальности, км: - ракетным вооружением 2, 5 — 8 - пушечным вооружением 0, 2 — 4 Зона поражения по высоте, км: - ракетным вооружением 0, 01 -3, 5 - пушечным вооружением 0 — 3 Боекомплект, шт: - ракет 8 - 30 -мм патронов 1904 Дальность обнаружения, км 18 Дальность автоматического автосопровождения, км 16 Время реакции (за пролет), с 6 — 8 Масса боевой машина, т 34, 0
Зенитная самоходная установка ЗСУ-23 -4 "Шилка" Основные характеристики Боевая масса, т Экипаж, чел 20, 5 4 Мощность двигателя В-6 Р, л. с 280 Максимальная скорость, км/ч 50 Запас хода, км 450 Дальность обнаружения цели, км 12 при автосопрово ждении -10 Дальность стрельбы, м - по вертикали - наклонная - по горизонтали 100 -1500 2500 2000 Углы наведения, град. - по вертикали - по горизонту -4. . . +85 360 Скорость наведения, град. /с - по азимуту - по углу возвышения 70 60 Темп стрельбы, выстр. /мин не менее 3400 Начальная скорость снаряда, м/с 950 -1000 Боекомплект, снарядов 2000
7, 62 -мм автомат АК-47 Основные характеристики Калибр, мм Применяемый патрон 7, 62 x 39 Длина, мм 870 Длина с примкнутым штык-ножом, мм 1070 Магазин, патронов 30 Вес неснаряженный, кг 4, 07 Вес со снаряженным магазином, кг 4, 7 Вес со снаряженным магазином и штык-ножом, кг 5, 09 Эффективная дальность стрельбы, м 650 Прицельная дальность, м 800 Начальная скорость пули, м/с 715 Режимы огня Темп стрельбы, в/м Скорострельность боевая, в/м Дальность прямого выстрела по ростовой фигуре, м Нарезы правосторонние, шт одиночный / непрерывный 660 40 -100 525 4 , шаг 240 мм
5, 45 -мм автомат АКС-74 Основные характеристики АК-74 АКС-74 Калибр, мм 5. 45 x 39 Патрон 5. 45 х39 Длина, мм 933 940 Длина ствола, мм 415 460 3300 3447 Скорострельность, в/м 600 Прицельная дальность стрельбы, м 500 600 Начальная скорость пули, м/c 900 920 Масса без патронов, г Емкость магазина, патронов 30

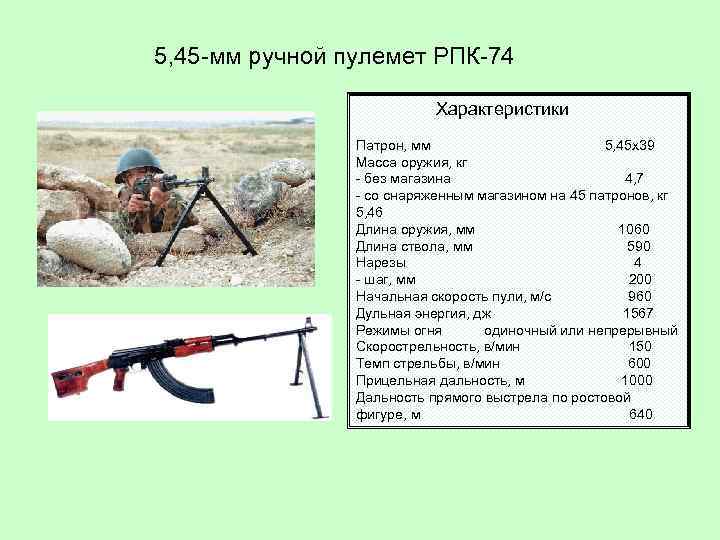

5, 45 -мм ручной пулемет РПК-74 Характеристики Патрон, мм 5, 45 x 39 Масса оружия, кг - без магазина 4, 7 - со снаряженным магазином на 45 патронов, кг 5, 46 Длина оружия, мм 1060 Длина ствола, мм 590 Нарезы 4 - шаг, мм 200 Начальная скорость пули, м/с 960 Дульная энергия, дж 1567 Режимы огня одиночный или непрерывный Скорострельность, в/мин 150 Темп стрельбы, в/мин 600 Прицельная дальность, м 1000 Дальность прямого выстрела по ростовой фигуре, м 640
7, 62 -мм единый пулемет ПКМ Тактико-технические характеристики Калибр, мм 7, 62 Масса (без боекомплекта), кг: - на сошках 8, 2 - на станке 12, 7 Длина пулемета, мм 1145 Прицельная дальность, м 1500 Питание ленточное
7, 62 -мм снайперская винтовка СВД Пробивное действие пули со стальным сердечником Глубина Дальность пробития стрельбы, защитных м средств, см Каска (стальной шлем) Бронежилет Бруствер из плотного утрамбованного снега Земляная преграда из свободно насыпанного супесчаного грунта Стена из соснового 1700 пробивает 1200 пробивает 1000 70 -80 1000 25 -30 1200 20 Tактико-технические характеристики Калибр, мм 7, 62 Масса без патронов и прицела, кг 4, 3 Длина, мм 1220 Высота с оптическим прицелом, мм 230 Ширина с оптическим прицелом, 88 мм Длина ствола, мм 620 Начальная скорость пули, м/с 830 Скорострельность, в/м 30 Дульная энергия, дж 4064 Емкость магазина, патронов 10 Прицельная дальность с открытым 1200 прицелом, м Прицельная дальность с 1300 оптическим прицелом, м Прицельная дальность с ночным 300
Приложение № 3

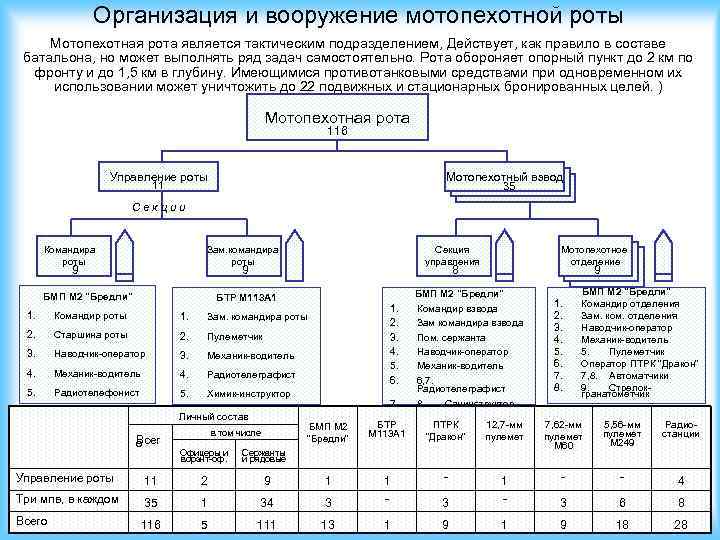

Организация и вооружение мотопехотной роты Мотопехотная рота является тактическим подразделением, Действует, как правило в составе батальона, но может выполнять ряд задач самостоятельно. Рота обороняет опорный пункт до 2 км по фронту и до 1, 5 км в глубину. Имеющимися противотанковыми средствами при одновременном их использовании может уничтожить до 22 подвижных и стационарных бронированных целей. ) Мотопехотная рота 116 Управление роты Мотопехотный взвод 11 35 Секции Командира роты Зам. командира роты 9 Секция управления 9 БМП М 2 "Бредли" 8 БТР М 113 А 1 1. Командир роты 1. 2. Старшина роты 2. Пулеметчик 3. Наводчик-оператор 3. Механик-водитель 4. Радиотелеграфист 5. Радиотелефонист 5. 1. 2. 3. 4. 5. 6. Зам. командира роты Химик-инструктор Личный состав Всег о Мотопехотное отделение 7. 9 БМП М 2 "Бредли" Командир взвода Зам командира взвода Пом. сержанта Наводчик-оператор Механик-водитель 6, 7. Радиотелеграфист 8. Санинструктор 1. 2. 3. 4. 5. 6. 7. 8. БМП М 2 "Бредли" Командир отделения Зам. ком. отделения Наводчик-оператор Механик-водитель 5. Пулеметчик Оператор ПТРК "Дракон" 7, 8. Автоматчики 9. Стрелокгранатометчик БМП М 2 "Бредли" в том числе Офицеры и ворэнт-оф. БТР М 113 А 1 ПТРК "Дракон" 12, 7 -мм пулемет 7, 62 -мм пулемет М 60 5, 56 -мм пулемет М 249 Радиостанции - - - 4 3 1 - 3 6 8 9 18 28 Сержанты и рядовые Управление роты 11 2 9 1 Три мпв, в каждом 35 1 34 3 1 - Всего 116 5 111 13 1
Танк М-1 А 1 «Абрамс» Основные характеристики Масса, т Экипаж, чел. 57, 1 4 Вооружение: - пушка - пулемет 1 -120 мм 1 -12, 7 мм Боекомплект, шт: - выстрелы - патроны 40 1000 Дальность стрельбы, м 3000 - орудия 2100 - пулемета Бронепробиваемость на 2000 м, мм Броня, мм 280 500 -600 Мощность двигателя, л. с. 1500 Максимальная скорость км/час 66 Запас хода, км 430
Боевая машина пехоты «Бредли» М 2 Основные характеристики Масса, т 22, 6 Экипаж (десант), чел 3(7) Вооружение: пушка 25 -мм пусковая установка пулемет 7, 62 -мм Боекомплект: выстрелы к 25 -мм пушке ПТУР ТОУ патроны 7, 62 -мм 1 ПТУР 1 900 7 2340 Дальность стрельбы орудия, м 1300 Дальность стрельбы пулемета, м 1000 Броня от 25 -мм CH Мощность двигателя, л, с, 506 Максимальная скорость, км/час 66 Запас хода, км 490
Боевая машина пехоты Stryker Основные характеристики Боевая масса, кг Экипаж (десант), чел. Вооружение (боезапас, выстрелов): - 12, 7 -мм пулемет М 2 HB «Browning» или - 40 -мм автоматический гранатомет Mk 191 17 200 2 (9) 1 2000 1 448 Дымовых гранатомётов М 6 16 Максимальная мощность двигателя, л. с. 350 Максимальная скорость по суше (на плаву), км/ч: 97 (–) Запас хода, км 500 Бронирование противопульное и противоснарядное
Бронетранспортер М-113 А 1 Тактико-технические характеристики Боевая масса, т 14 Экипаж + десант, чел 13 Размеры, м длина ширина Высота 5. 3 2. 69 2. 52 Вооружение Пулеметов х калибр, мм 1 х 12. 7 Скорость движения, км/ч максимальная по шоссе на плаву 64 5. 8 Запас хода, км 480

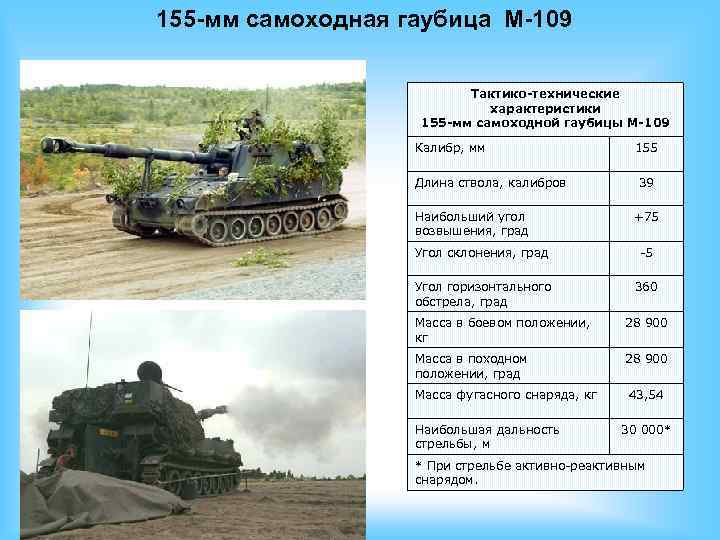

155 -мм самоходная гаубица М-109 Тактико-технические характеристики 155 -мм самоходной гаубицы М-109 Калибр, мм Длина ствола, калибров Наибольший угол возвышения, град 155 39 +75 Угол склонения, град -5 Угол горизонтального обстрела, град 360 Масса в боевом положении, кг 28 900 Масса в походном положении, град 28 900 Масса фугасного снаряда, кг Наибольшая дальность стрельбы, м 43, 54 30 000* * При стрельбе активно-реактивным снарядом.

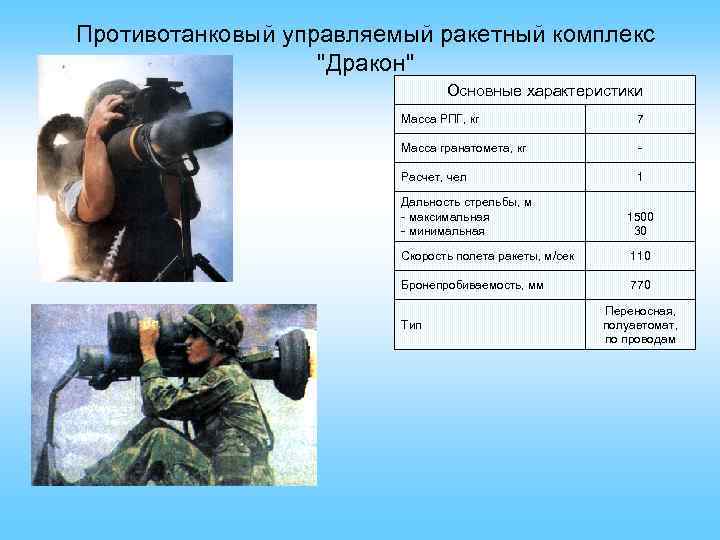

Противотанковый управляемый ракетный комплекс "Дракон" Основные характеристики Масса РПГ, кг 7 Масса гранатомета, кг - Расчет, чел 1 Дальность стрельбы, м - максимальная - минимальная 1500 30 Скорость полета ракеты, м/сек 110 Бронепробиваемость, мм 770 Тип Переносная, полуавтомат, по проводам

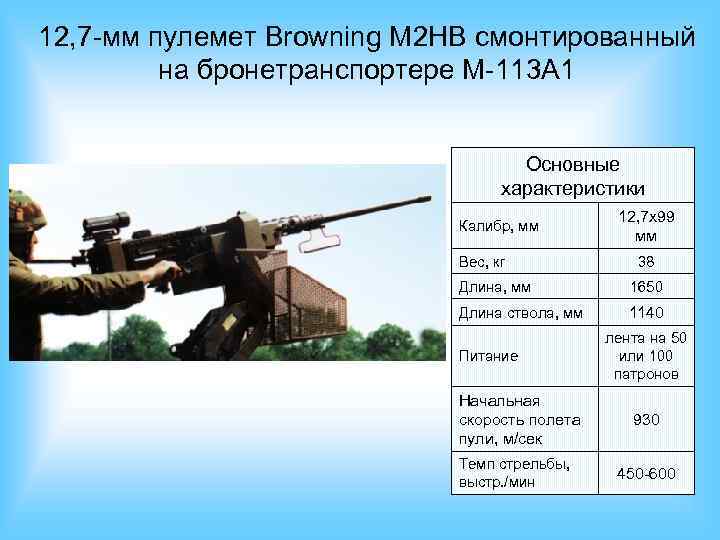

12, 7 -мм пулемет Browning M 2 HB смонтированный на бронетранспортере М-113 А 1 Основные характеристики Калибр, мм Вес, кг 12, 7 x 99 мм 38 Длина, мм 1650 Длина ствола, мм 1140 Питание Начальная скорость полета пули, м/сек Темп стрельбы, выстр. /мин лента на 50 или 100 патронов 930 450 -600
7, 62 -мм пулемет М 60 Основные характеристики M 60 Калибр, мм Вес, кг M 60 E 3 7, 62 10. 5 8, 61 (с сошкой) Длина, мм 1105 1067 Длина ствола, мм 560 Питание лента на 100 патронов Темп стрельбы 550 выстрелов/м ин
5, 56 -мм пулемет М 249 SAW Основные характеристики Калибр, мм Начальная скорость пули, м/с 5, 56 915 (М 855) Длина оружия, мм 1040 Длина ствола, мм 465 Темп стрельбы, выстр. /мин 750 -1000 Масса с патронной коробкой на 200 патронов, кг 9, 70 Масса с сошкой, кг 7, 1 Масса треножного станка, кг 6, 00 Прицельная дальность, м 300 — 1000 Дальность эффективной стрельбы, м 600 Емкость магазина / ленты, патронов 30/ 200

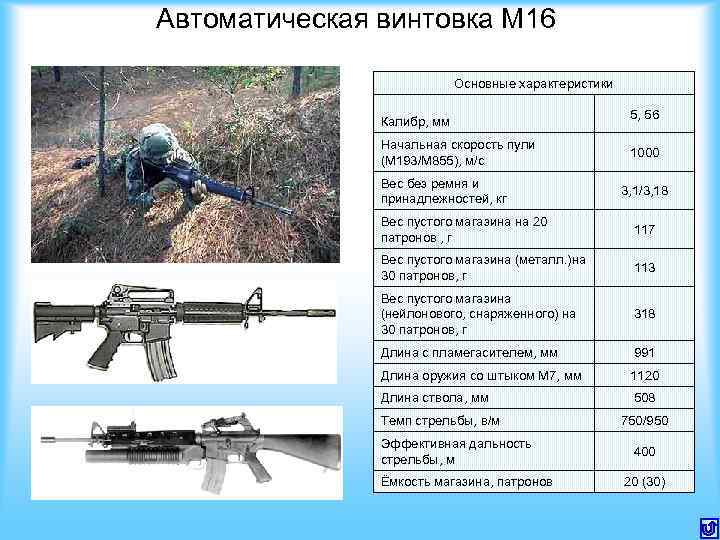

Автоматическая винтовка М 16 Основные характеристики Калибр, мм Начальная скорость пули (М 193/М 855), м/с Вес без ремня и принадлежностей, кг 5, 56 1000 3, 1/3, 18 Вес пустого магазина на 20 патронов , г 117 Вес пустого магазина (металл. )на 30 патронов, г 113 Вес пустого магазина (нейлонового, снаряженного) на 30 патронов, г 318 Длина с пламегасителем, мм 991 Длина оружия со штыком М 7, мм 1120 Длина ствола, мм 508 Темп стрельбы, в/м Эффективная дальность стрельбы, м Ёмкость магазина, патронов 750/950 400 20 (30)
