Brocade Презентация основного оборудования
рассказать о типах VLAN VDX - серия – серия коммутаторов для Дата-центров Отличительная особенность серии: • 10 Gb. E подключения, 40 Gb. E аплинки, 160 Gb. E транкинг • SDN, Openflow • Своя технология стекирования - Brocade VCS fabrics • L 2/L 3 • Интеграция с VM • FCo. E, i. SCSI, NAS • Pо. D, Co. D

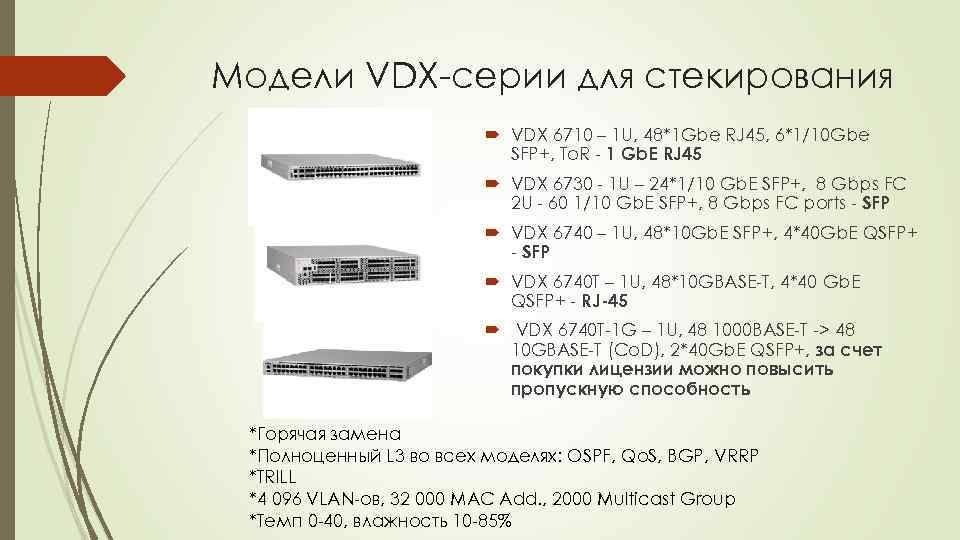

Модели VDX-серии для стекирования VDX 6710 – 1 U, 48*1 Gbe RJ 45, 6*1/10 Gbe SFP+, To. R - 1 Gb. E RJ 45 VDX 6730 - 1 U – 24*1/10 Gb. E SFP+, 8 Gbps FC 2 U - 60 1/10 Gb. E SFP+, 8 Gbps FC ports - SFP VDX 6740 – 1 U, 48*10 Gb. E SFP+, 4*40 Gb. E QSFP+ - SFP VDX 6740 T – 1 U, 48*10 GBASE-T, 4*40 Gb. E QSFP+ - RJ-45 VDX 6740 T-1 G – 1 U, 48 1000 BASE-T -> 48 10 GBASE-T (Co. D), 2*40 Gb. E QSFP+, за счет покупки лицензии можно повысить пропускную способность *Горячая замена *Полноценный L 3 во всех моделях: OSPF, Qo. S, BGP, VRRP *TRILL *4 096 VLAN-ов, 32 000 MAC Add. , 2000 Multicast Group *Темп 0 -40, влажность 10 -85%

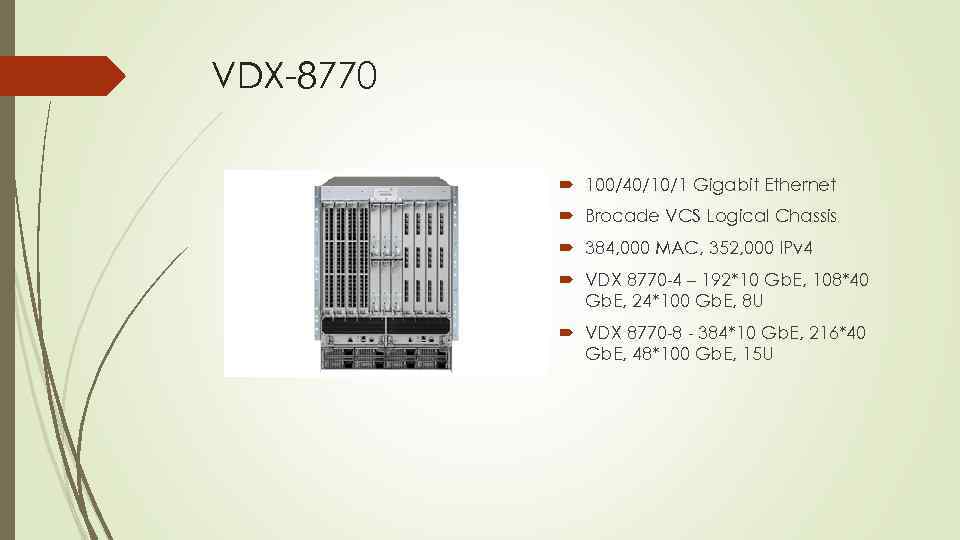

VDX-8770 100/40/10/1 Gigabit Ethernet Brocade VCS Logical Chassis 384, 000 MAC, 352, 000 IPv 4 VDX 8770 -4 – 192*10 Gb. E, 108*40 Gb. E, 24*100 Gb. E, 8 U VDX 8770 -8 - 384*10 Gb. E, 216*40 Gb. E, 48*100 Gb. E, 15 U

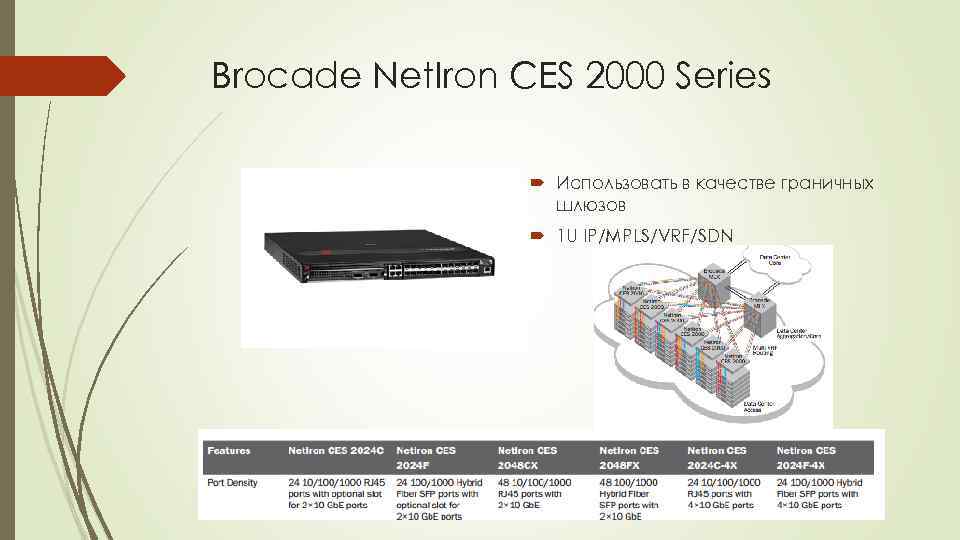

Brocade Net. Iron CES 2000 Series Использовать в качестве граничных шлюзов 1 U IP/MPLS/VRF/SDN

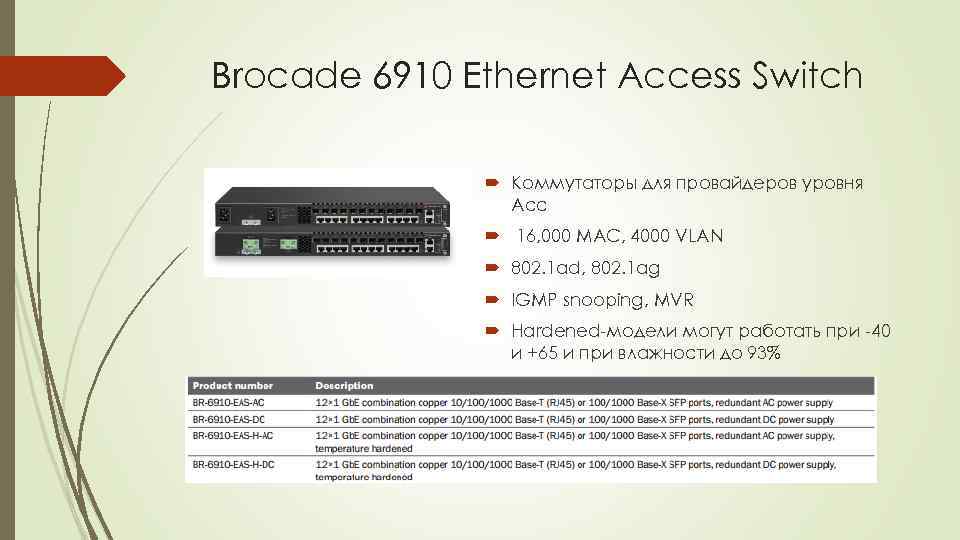

Brocade 6910 Ethernet Access Switch Коммутаторы для провайдеров уровня Acc 16, 000 MAC, 4000 VLAN 802. 1 ad, 802. 1 ag IGMP snooping, MVR Hardened-модели могут работать при -40 и +65 и при влажности до 93%

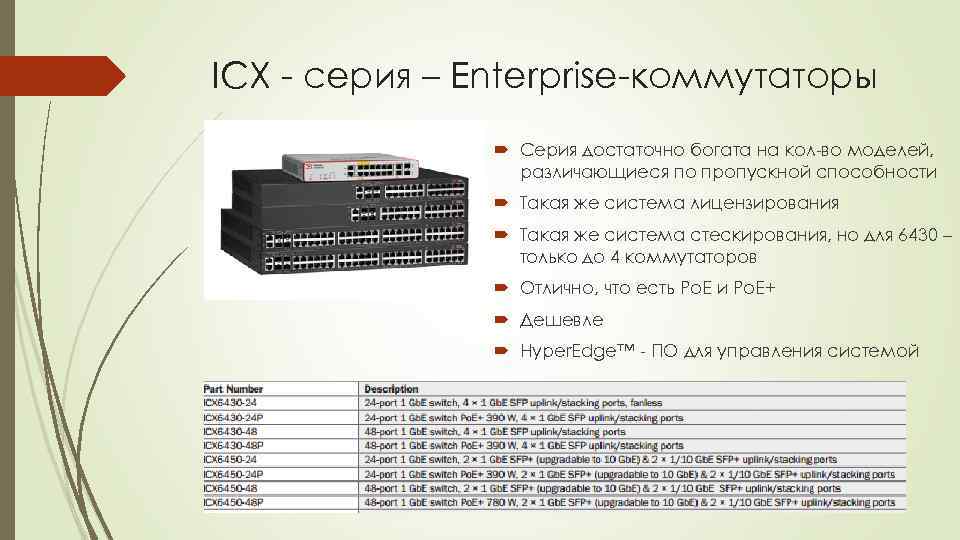

ICX - серия – Enterprise-коммутаторы Серия достаточно богата на кол-во моделей, различающиеся по пропускной способности Такая же система лицензирования Такая же система стескирования, но для 6430 – только до 4 коммутаторов Отлично, что есть Po. E и Po. E+ Дешевле Hyper. Edge™ - ПО для управления системой

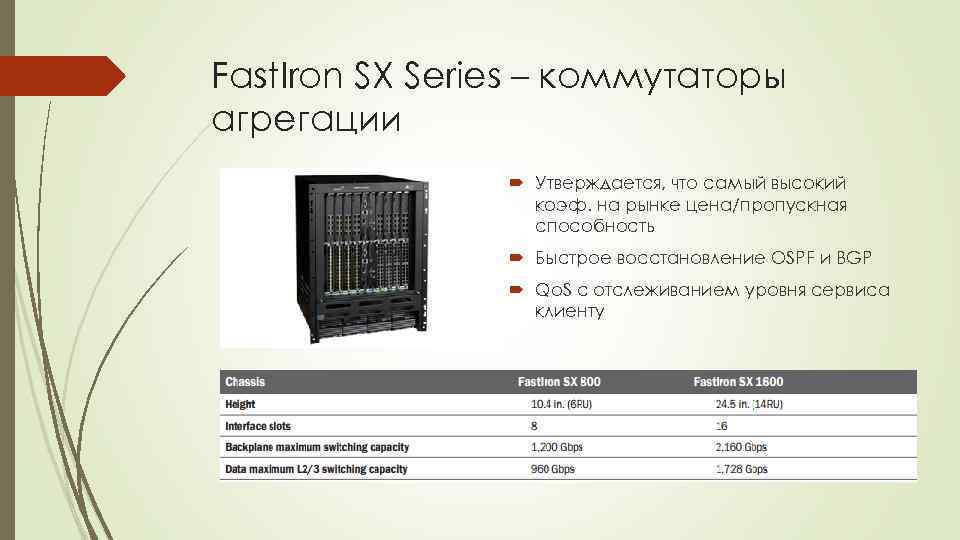

Fast. Iron SX Series – коммутаторы агрегации Утверждается, что самый высокий коэф. на рынке цена/пропускная способность Быстрое восстановление OSPF и BGP Qo. S с отслеживанием уровня сервиса клиенту

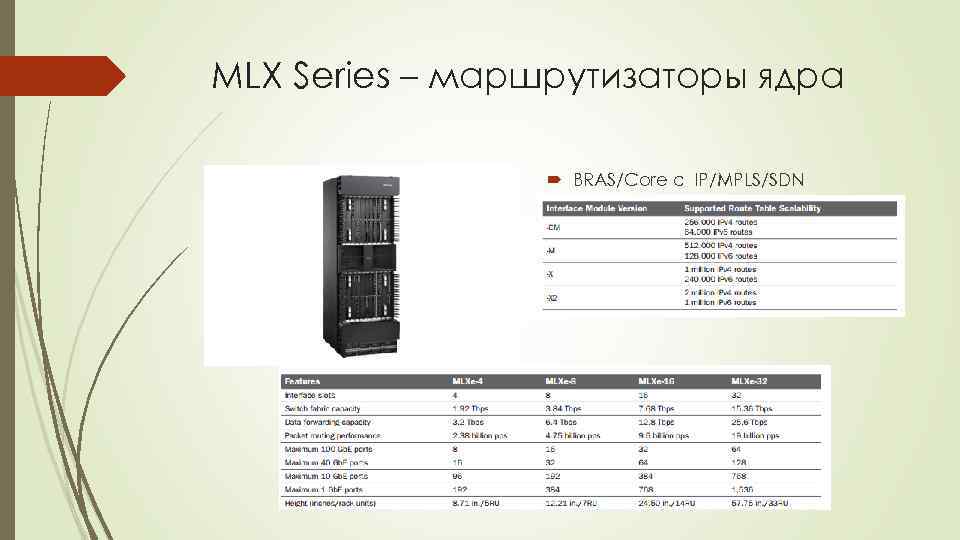

MLX Series – маршрутизаторы ядра BRAS/Core c IP/MPLS/SDN

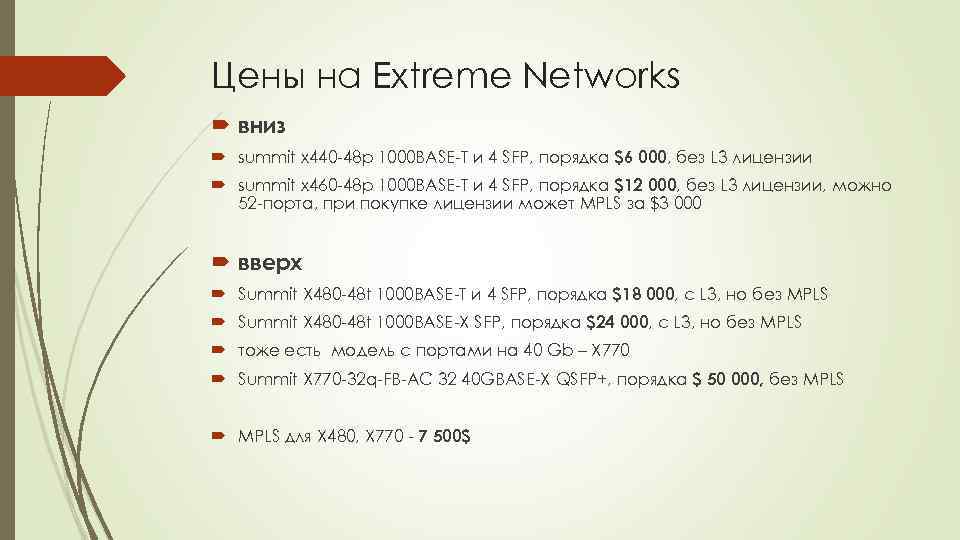

Цены на Extreme Networks вниз summit x 440 -48 p 1000 BASE-T и 4 SFP, порядка $6 000, без L 3 лицензии summit x 460 -48 p 1000 BASE-T и 4 SFP, порядка $12 000, без L 3 лицензии, можно 52 -порта, при покупке лицензии может MPLS за $3 000 вверх Summit X 480 -48 t 1000 BASE-T и 4 SFP, порядка $18 000, с L 3, но без MPLS Summit X 480 -48 t 1000 BASE-X SFP, порядка $24 000, с L 3, но без MPLS тоже есть модель с портами на 40 Gb – X 770 Summit X 770 -32 q-FB-AC 32 40 GBASE-X QSFP+, порядка $ 50 000, без MPLS для X 480, X 770 - 7 500$

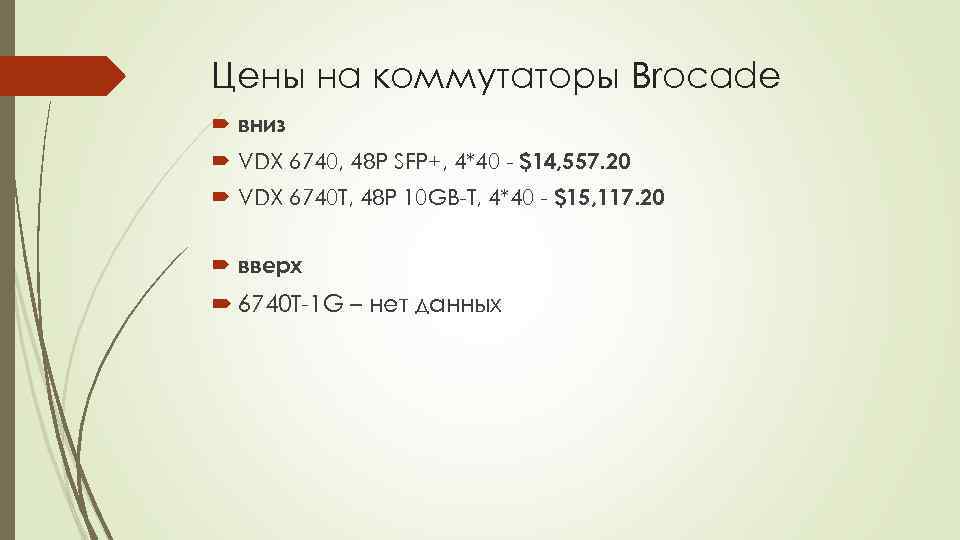

Цены на коммутаторы Brocade вниз VDX 6740, 48 P SFP+, 4*40 - $14, 557. 20 VDX 6740 T, 48 P 10 GB-T, 4*40 - $15, 117. 20 вверх 6740 T-1 G – нет данных

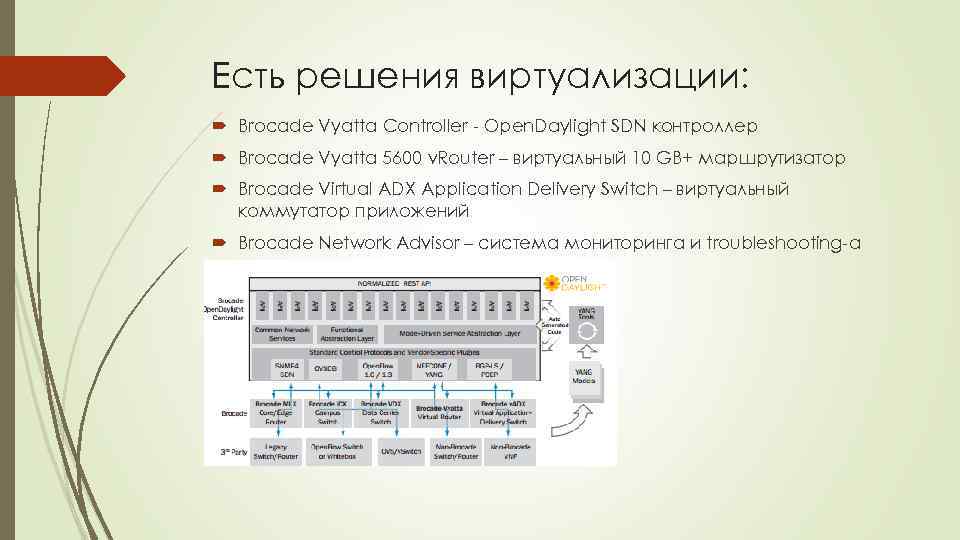

Есть решения виртуализации: Brocade Vyatta Controller - Open. Daylight SDN контроллер Brocade Vyatta 5600 v. Router – виртуальный 10 GB+ маршрутизатор Brocade Virtual ADX Application Delivery Switch – виртуальный коммутатор приложений Brocade Network Advisor – система мониторинга и troubleshooting-а

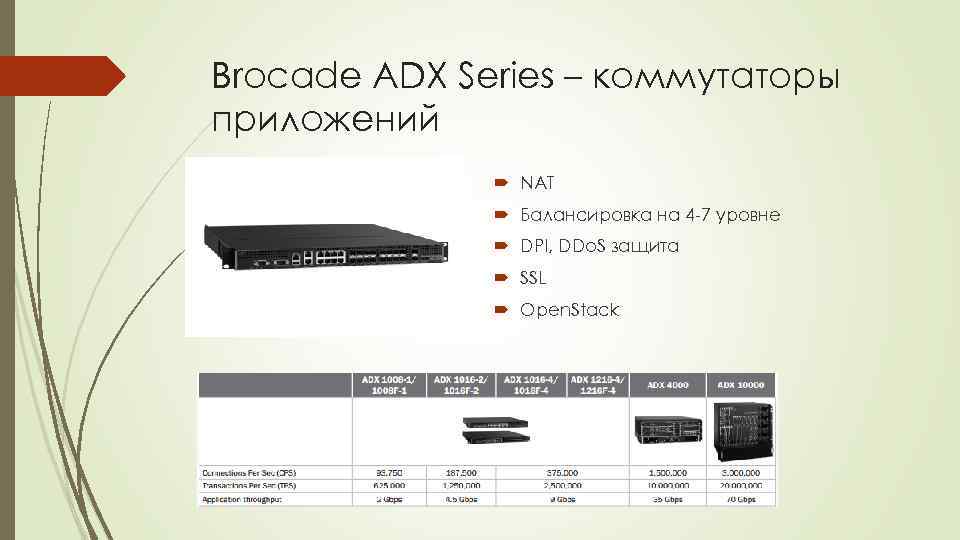

Brocade ADX Series – коммутаторы приложений NAT Балансировка на 4 -7 уровне DPI, DDo. S защита SSL Open. Stack

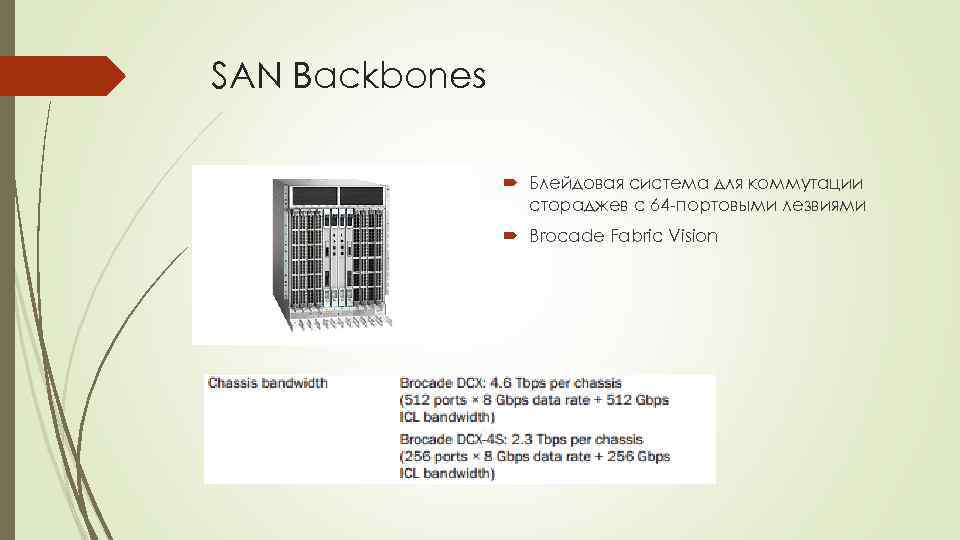

SAN Backbones Блейдовая система для коммутации стораджев с 64 -портовыми лезвиями Brocade Fabric Vision
Спасибо за внимание Надеюсь вы нашли что-то интересное))
