BREEAM: 10 ПРИМЕРОВ НАИВЫСШЕЙ ОЦЕНКИ Ижикова А. В. АРХ 107
1 Ducat place III где: Москва, Россия архитекторы: Skidmore, Owings & Merrill высота: 14 этажей площадь: 33 250 м 2 класс: А+ назначение: бизнес-центр оценка: VERY GOOD В бизнес-центре была реализована система автоматизации и диспетчеризации здания, значительно снизившая его энергозатраты, установлены водомерные счетчики и контроллеры вентиляционного и сантехнического оборудования, оптимизирована система освещения с использованием экономичных источников света и датчиков движения.

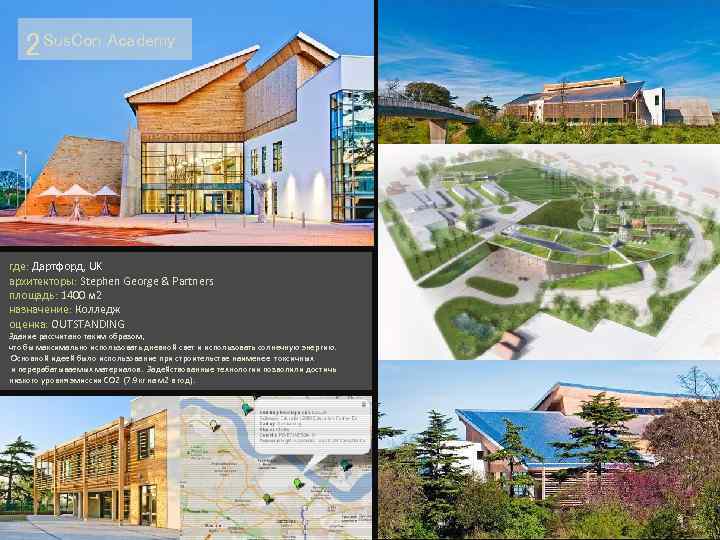

2 Sus. Con Academy где: Дартфорд, UK архитекторы: Stephen George & Partners площадь: 1400 м 2 назначение: Колледж оценка: OUTSTANDING Здание рассчитано таким образом, что бы максимально использовать дневной свет и использовать солнечную энергию. Основной идеей было использование при строительстве наименее токсичных и перерабатываемых материалов. Задействованные технологии позволили достичь низкого уровня эмиссии CO 2 (7. 9 кг на м 2 в год).

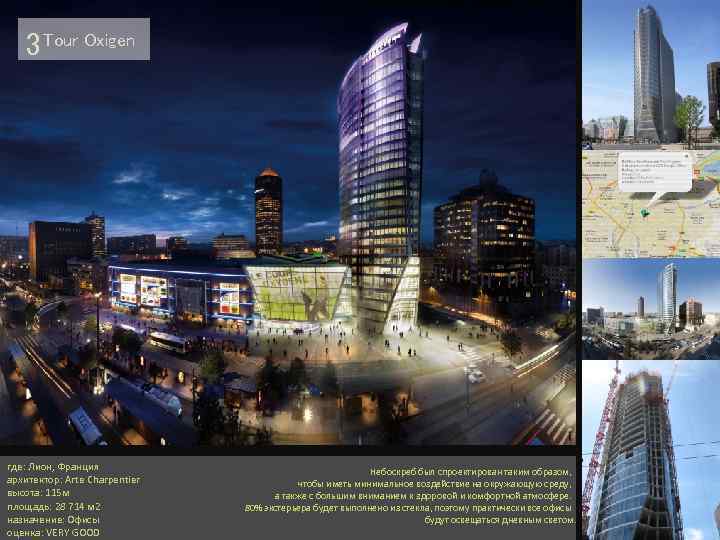

3 Tour Oxigen где: Лион, Франция архитектор: Arte Charpentier высота: 115 м площадь: 28 714 м 2 назначение: Офисы оценка: VERY GOOD Небоскреб был спроектирован таким образом, чтобы иметь минимальное воздействие на окружающую среду, а также с большим вниманием к здоровой и комфортной атмосфере. 80% экстерьера будет выполнено из стекла, поэтому практически все офисы будут освещаться дневным светом.

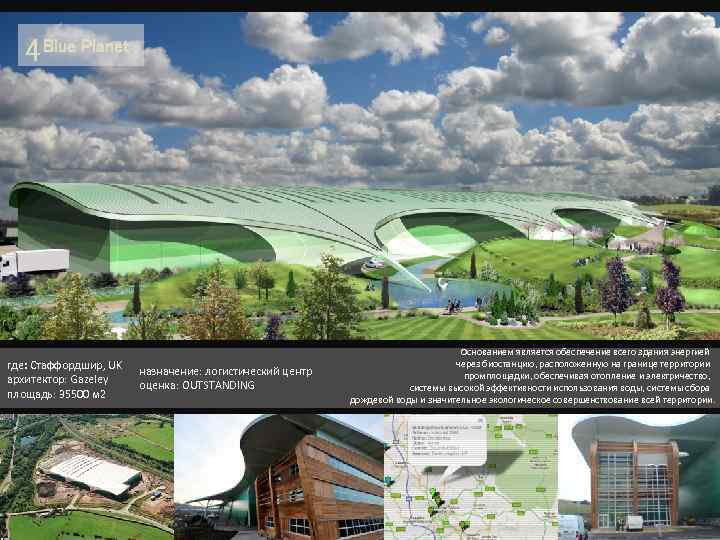

4 Blue Planet где: Стаффордшир, UK архитектор: Gazeley площадь: 35500 м 2 назначение: логистический центр оценка: OUTSTANDING Основанием является обеспечение всего здания энергией через биостанцию, расположенную на границе территории промплощадки, обеспечивая отопление и электричество, системы высокой эффективности использования воды, системы сбора дождевой воды и значительное экологическое совершенствование всей территории.

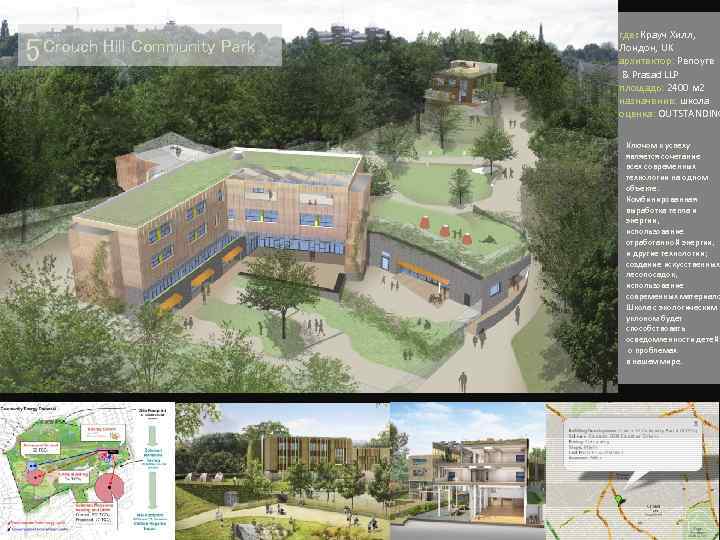

5 Crouch Hill Community Park где: Крауч Хилл, Лондон, UK архитектор: Penoyre & Prasad LLP площадь: 2400 м 2 назначение: школа оценка: OUTSTANDING Ключом к успеху является сочетание всех современных технологии на одном объекте. Комбинированная выработка тепла и энергии, использование отработанной энергии, и другие технологии; создание искусственных лесопосадок, использование современных материало Школа с экологическим уклоном будет способствовать осведомленности детей о проблемах в нашем мире.

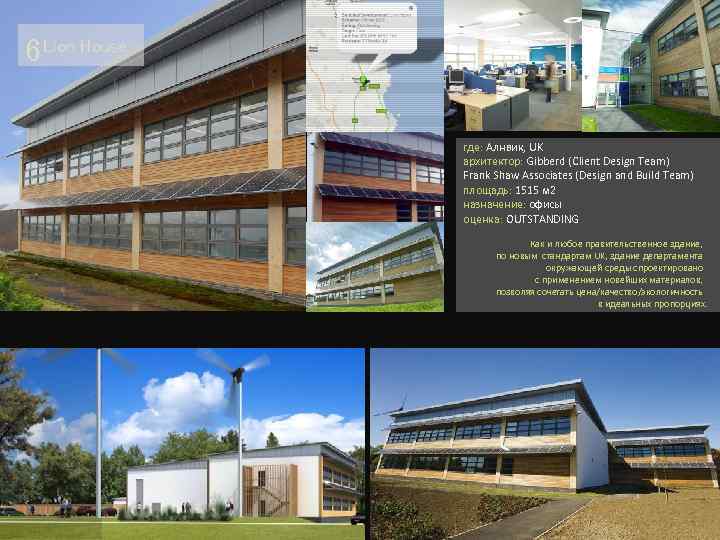

6 Lion House где: Алнвик, UK архитектор: Gibberd (Client Design Team) Frank Shaw Associates (Design and Build Team) площадь: 1515 м 2 назначение: офисы оценка: OUTSTANDING Как и любое правительственное здание, по новым стандартам UK, здание департамента окружающей среды спроектировано с применением новейших материалов, позволяя сочетать цена/качество/экологичность в идеальных пропорциях.

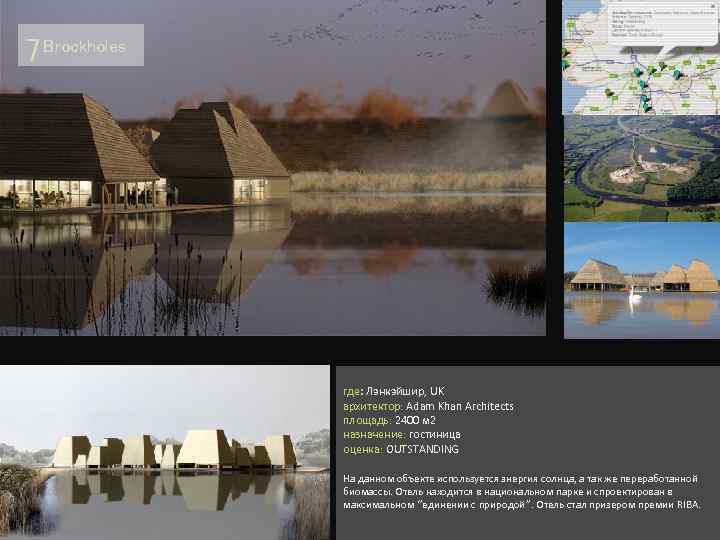

7 Brockholes где: Лэнкэйшир, UK архитектор: Adam Khan Architects площадь: 2400 м 2 назначение: гостиница оценка: OUTSTANDING На данном объекте используется энергия солнца, а так же переработанной биомассы. Отель находится в национальном парке и спроектирован в максимальном ‘’единении с природой’’. Отель стал призером премии RIBA.

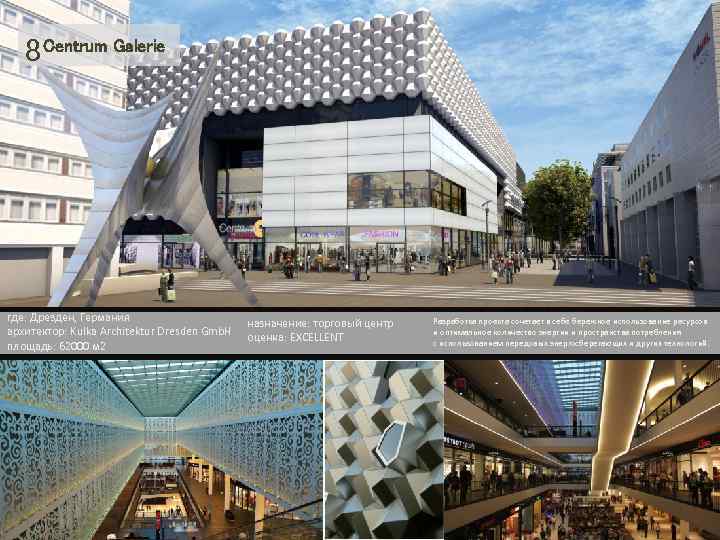

8 Centrum Galerie где: Дрезден, Германия архитектор: Kulka Architektur Dresden Gmb. H площадь: 62000 м 2 назначение: торговый центр оценка: EXCELLENT Разработка проекта сочетает в себе бережное использование ресурсов и оптимальное количество энергии и пространства потребления с использованием передовых энергосберегающих и других технологий.

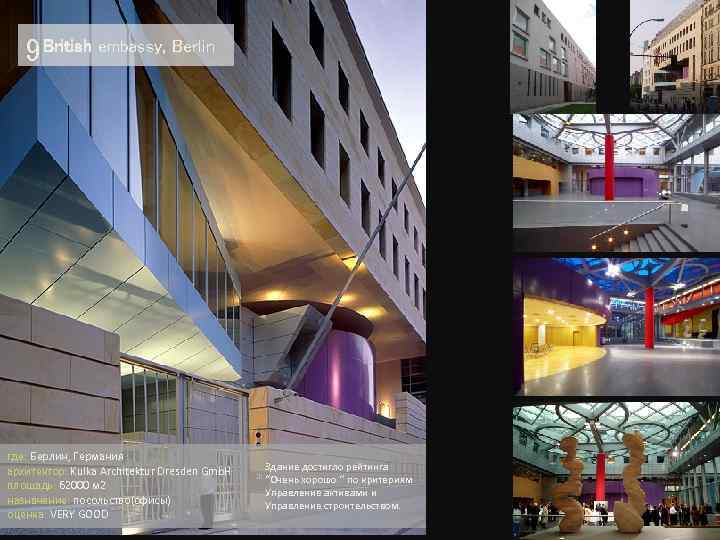

9 British embassy, Berlin где: Берлин, Германия архитектор: Kulka Architektur Dresden Gmb. H площадь: 62000 м 2 назначение: посольство(офисы) оценка: VERY GOOD Здание достигло рейтинга “Очень хорошо ‘’ по критериям Управление активами и Управление строительством.
10 Carnegie Village где: Лидс, UK архитектор: GWP Architecture Ltd назначение: общежитие 479 комнат оценка: EXCELLENT Это первое студенческое общежитие в Великобритании, параметры которого подгонялись под стандарты "пассивного" дома. Высокий уровень изоляции, автоматизированная система вентиляции, нагревание воды солнцем, низкий уровень расходования воды и система сокращения ее потерь, освещение с низкими затратами энергии – все эти характеристики помогли зданию обрести сертификат. Кроме того, к ним относятся хорошие акустические характеристики, учет стандартных размеров строительных материалов, простая планировка, использование "зеленых" материалов и сертифицированной древесины, выполнение рекомендаций экологов.
about

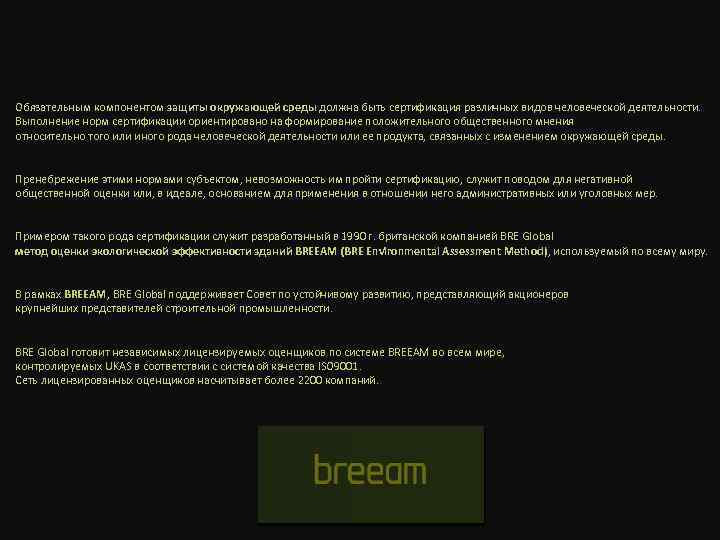

Обязательным компонентом защиты окружающей среды должна быть сертификация различных видов человеческой деятельности. Выполнение норм сертификации ориентировано на формирование положительного общественного мнения относительно того или иного рода человеческой деятельности или ее продукта, связанных с изменением окружающей среды. Пренебрежение этими нормами субъектом, невозможность им пройти сертификацию, служит поводом для негативной общественной оценки или, в идеале, основанием для применения в отношении него административных или уголовных мер. Примером такого рода сертификации служит разработанный в 1990 г. британской компанией BRE Global метод оценки экологической эффективности зданий BREEAM (BRE Environmental Assessment Method), используемый по всему миру. В рамках BREEAM, BRE Global поддерживает Совет по устойчивому развитию, представляющий акционеров крупнейших представителей строительной промышленности. BRE Global готовит независимых лицензируемых оценщиков по системе BREEAM во всем мире, контролируемых UKAS в соответствии с системой качества ISO 9001. Сеть лицензированных оценщиков насчитывает более 2200 компаний.

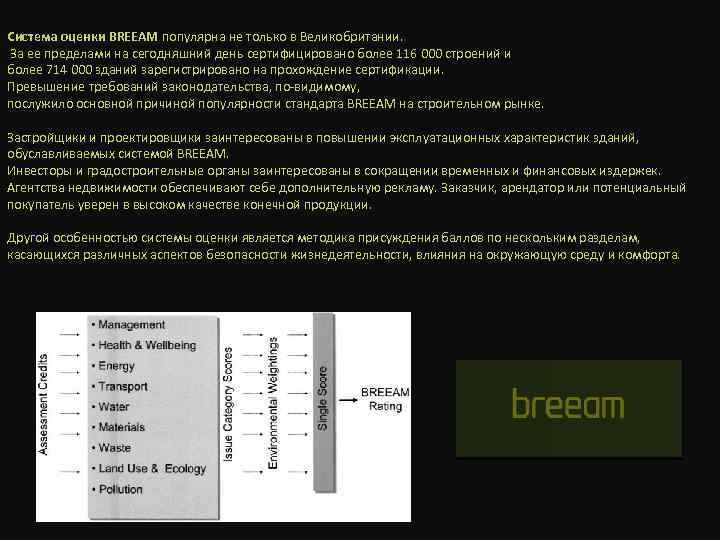

Система оценки BREEAM популярна не только в Великобритании. За ее пределами на сегодняшний день сертифицировано более 116 000 строений и более 714 000 зданий зарегистрировано на прохождение сертификации. Превышение требований законодательства, по-видимому, послужило основной причиной популярности стандарта BREEAM на строительном рынке. Застройщики и проектировщики заинтересованы в повышении эксплуатационных характеристик зданий, обуславливаемых системой BREEAM. Инвесторы и градостроительные органы заинтересованы в сокращении временных и финансовых издержек. Агентства недвижимости обеспечивают себе дополнительную рекламу. Заказчик, арендатор или потенциальный покупатель уверен в высоком качестве конечной продукции. Другой особенностью системы оценки является методика присуждения баллов по нескольким разделам, касающихся различных аспектов безопасности жизнедеятельности, влияния на окружающую среду и комфорта.

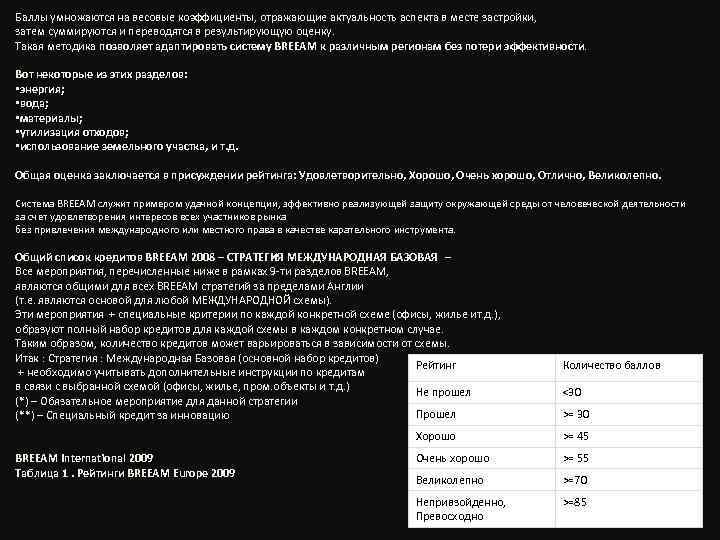

Баллы умножаются на весовые коэффициенты, отражающие актуальность аспекта в месте застройки, затем суммируются и переводятся в результирующую оценку. Такая методика позволяет адаптировать систему BREEAM к различным регионам без потери эффективности. Вот некоторые из этих разделов: • энергия; • вода; • материалы; • утилизация отходов; • использование земельного участка, и т. д. Общая оценка заключается в присуждении рейтинга: Удовлетворительно, Хорошо, Очень хорошо, Отлично, Великолепно. Система BREEАM служит примером удачной концепции, эффективно реализующей защиту окружающей среды от человеческой деятельности за счет удовлетворения интересов всех участников рынка без привлечения международного или местного права в качестве карательного инструмента. Общий список кредитов BREEAM 2008 – СТРАТЕГИЯ МЕЖДУНАРОДНАЯ БАЗОВАЯ – Все мероприятия, перечисленные ниже в рамках 9 -ти разделов BREEAM, являются общими для всех BREEAM стратегий за пределами Англии (т. е. являются основой для любой МЕЖДУНАРОДНОЙ схемы). Эти мероприятия + специальные критерии по каждой конкретной схеме (офисы, жилье ит. д. ), образуют полный набор кредитов для каждой схемы в каждом конкретном случае. Таким образом, количество кредитов может варьироваться в зависимости от схемы. Итак : Стратегия : Международная Базовая (основной набор кредитов) Рейтинг + необходимо учитывать дополнительные инструкции по кредитам в связи с выбранной схемой (офисы, жилье, пром. объекты и т. д. ) Не прошел (*) – Обязательное мероприятие для данной стратегии Прошел (**) – Специальный кредит за инновацию Хорошо Очень хорошо BREEAM International 2009 Таблица 1. Рейтинги BREEAM Europe 2009 Великолепно Непривзойденно, Превосходно Количество баллов <30 >= 45 >= 55 >=70 >=85

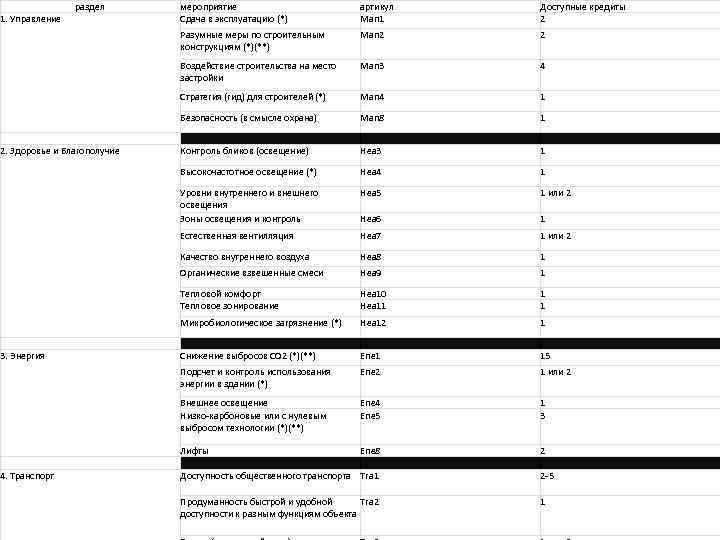

раздел Man 2 2 Man 3 4 Man 4 1 Безопасность (в смысле охрана) Man 8 1 Контроль бликов (освещение) Hea 3 1 Высокочастотное освещение (*) Hea 4 1 Уровни внутреннего и внешнего освещения Зоны освещения и контроль Hea 5 1 или 2 Hea 6 1 Естественная вентилляция Hea 7 1 или 2 Качество внутреннего воздуха Hea 8 1 Органические взвешенные смеси Hea 9 1 Тепловой комфорт Тепловое зонирование Hea 10 Hea 11 1 1 Микробиологическое загрязнение (*) Hea 12 1 Снижение выбросов CO 2 (*)(**) Ene 1 15 Подсчет и контроль использования энергии в здании (*) Ene 2 1 или 2 Внешнее освещение Низко-карбоновые или с нулевым выбросом технологии (*)(**) Ene 4 Ene 5 1 3 Лифты 4. Транспорт Доступные кредиты 2 Стратегия (гид) для строителей (*) 3. Энергия артикул Man 1 Воздействие строительства на место застройки 2. Здоровье и Благополучие мероприятие Сдача в эксплуатацию (*) Разумные меры по строительным конструкциям (*)(**) 1. Управление Ene 8 2 Доступность общественного транспорта Tra 1 2 -5 Продуманность быстрой и удобной Tra 2 доступности к разным функциям объекта 1

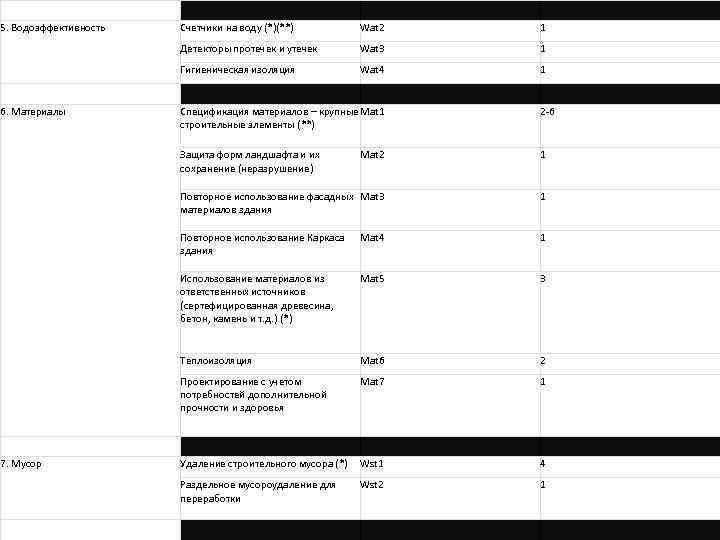

5. Водоэффективность Счетчики на воду (*)(**) Wat 2 1 Детекторы протечек и утечек Wat 3 1 Гигиеническая изоляция Wat 4 1 6. Материалы Спецификация материалов – крупные Mat 1 строительные элементы (**) 2 -6 Защита форм ландшафта и их сохранение (неразрушение) Mat 2 1 Повторное использование фасадных Mat 3 материалов здания 1 Повторное использование Каркаса здания Mat 4 1 Использование материалов из ответственных источников (сертефицированная древесина, бетон, камень и т. д. ) (*) Mat 5 3 Теплоизоляция Mat 6 2 Проектирование с учетом потребностей дополнительной прочности и здоровья Mat 7 1 Удаление строительного мусора (*) Wst 1 4 Раздельное мусороудаление для переработки Wst 2 1 7. Мусор

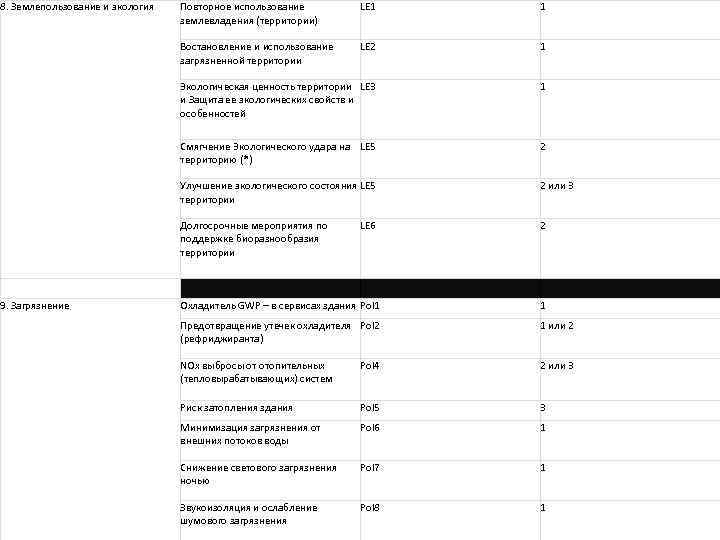

8. Землепользование и экология Повторное использование землевладения (территории) LE 1 1 Востановление и использование загрязненной территории LE 2 1 Экологическая ценность территории LE 3 и Защита ее экологических свойств и особенностей 1 Смягчение Экологического удара на LE 5 территорию (*) 2 Улучшение экологического состояния LE 5 территории 2 или 3 Долгосрочные мероприятия по поддержке биоразнообразия территории 2 LE 6 9. Загрязнение Охладитель GWP – в сервисах здания Pol 1 1 Предотвращение утечек охладителя Pol 2 (рефриджиранта) 1 или 2 NOx выбросы от отопительных (тепловырабатывающих) систем Pol 4 2 или 3 Риск затопления здания Pol 5 3 Минимизация загрязнения от внешних потоков воды Pol 6 1 Снижение светового загрязнения ночью Pol 7 1 Звукоизоляция и ослабление шумового загрязнения Pol 8 1

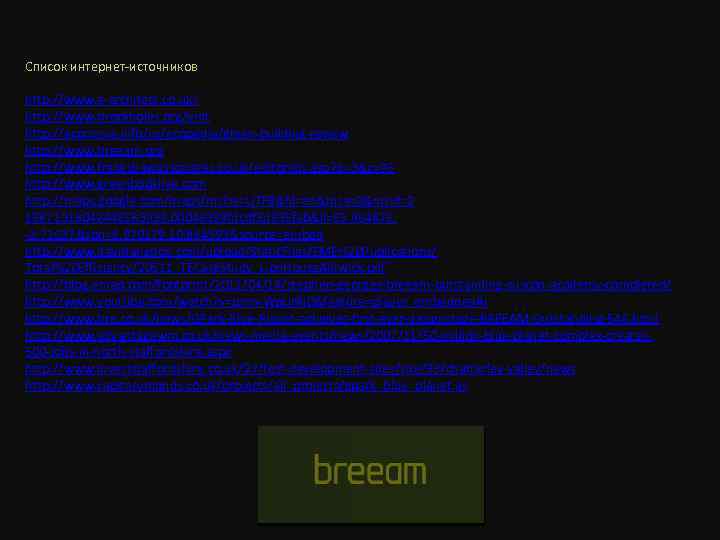

Список интернет-источников http: //www. e-architect. co. uk/ http: //www. brockholes. org/visit http: //ecorussia. info/ru/ecopedia/green-building-review http: //www. breeam. org http: //www. frankshawassociates. co. uk/editorials. asp? d=3&c=96 http: //www. greenbooklive. com http: //maps. google. com/maps/ms? ie=UTF 8&hl=en&msa=0&msid=2 15871318042446583939. 00049399 fdcdf 3 d 935 fab&ll=53. 964876, -3. 71637&spn=6. 970179, 10. 864593&source=embed http: //www. davislangdon. com/upload/Static. Files/EME%20 Publications/ Total%20 Efficiency/20511_TECase. Study_Lion. House. Alnwick. pdf http: //blog. emap. com/footprint/2011/04/14/stephen-georges-breeam-outstanding-suscon-academy-completed/ http: //www. youtube. com/watch? v=pmn-Wp. Ur 8 j 0&feature=player_embedded#! http: //www. bre. co. uk/news/GPark-Blue-Planet-achieves-first-ever-designstage-BREEAM-Outstanding-546. html http: //www. advantagewm. co. uk/news-media-events/news/2007/11/50 -million-blue-planet-complex-creates 500 -jobs-in-north-staffordshire. aspx http: //www. investstaffordshire. co. uk/27/test-development-sites/site/33/chatterley-valley/news http: //www. capitasymonds. co. uk/projects/all_projects/gpark_blue_planet. as
