БОСКИНА Н И НЕИОНИЗИРУЮЩИЕ ИЗЛУЧЕНИЯ Доцент зав

БОСКИНА Н. И. НЕИОНИЗИРУЮЩИЕ ИЗЛУЧЕНИЯ § Доцент, зав. КБЖД § Николаева Надежда Ивановна

Цель § Формирование знаний об электромагнитной опасности и способах защиты ЭМП

План § Нормативные документы § Источники ЭМИ § ЭМП и здоровье § Статистика ЭМИ, не отвечающих гигиеническим требованиям § Защита от ЭМП

Нормативные документы § САНПИН 2. 2. 2/2. 4. 1340 -03 «ГИГИЕНИЧЕСКИЕ ТРЕБОВАНИЯ К ПЕРСОНАЛЬНЫМ ЭЛЕКТРОННО-ВЫЧИСЛИТЕЛЬНЫМ МАШИНАМ И ОРГАНИЗАЦИИ РАБОТЫ» § САНПИН 2. 2. 4. 1294 -03 ГИГИЕНИЧЕСКИЕ ТРЕБОВАНИЯ К АЭРОИОННОМУ СОСТАВУ ВОЗДУХА ПРОИЗВОДСТВЕННЫХ И ОБЩЕСТВЕННЫХ ПОМЕЩЕНИЙ § 19 ФЦ/3514 ОТ 09. 08. 02 УТОЧНЯЮЩИЕ РЕКОМЕНДАЦИИ ПО ПРОВЕДЕНИЮ ИЗМЕРЕНИЙ ЭЛЕКТРОМАГНИТНЫХ ПОЛЕЙ И ПО ОПРЕДЕЛЕНИЮ НЕОБХОДИМОСТИ САНИТАРНО-ЭПИДЕМИОЛОГИЧЕСКОЙ ОЦЕНКИ ПРОДУКЦИИ С ИСПОЛЬЗОВАНИЕМ ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ»

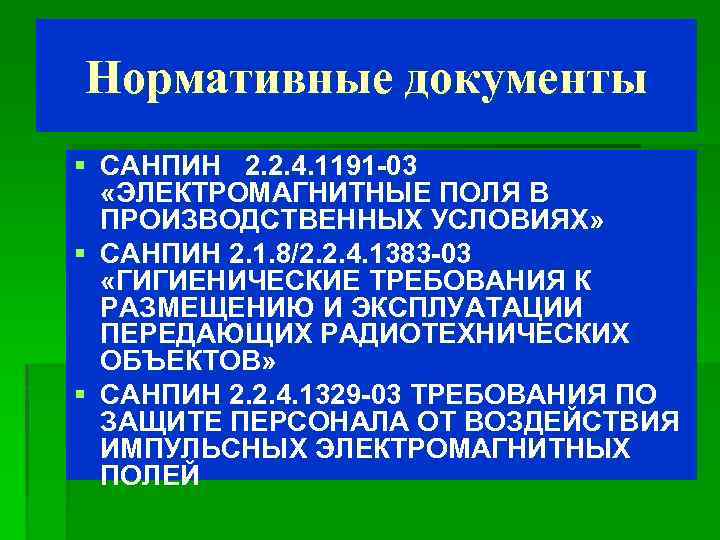

Нормативные документы § САНПИН 2. 2. 4. 1191 -03 «ЭЛЕКТРОМАГНИТНЫЕ ПОЛЯ В ПРОИЗВОДСТВЕННЫХ УСЛОВИЯХ» § САНПИН 2. 1. 8/2. 2. 4. 1383 -03 «ГИГИЕНИЧЕСКИЕ ТРЕБОВАНИЯ К РАЗМЕЩЕНИЮ И ЭКСПЛУАТАЦИИ ПЕРЕДАЮЩИХ РАДИОТЕХНИЧЕСКИХ ОБЪЕКТОВ» § САНПИН 2. 2. 4. 1329 -03 ТРЕБОВАНИЯ ПО ЗАЩИТЕ ПЕРСОНАЛА ОТ ВОЗДЕЙСТВИЯ ИМПУЛЬСНЫХ ЭЛЕКТРОМАГНИТНЫХ ПОЛЕЙ

Источники ЭМП

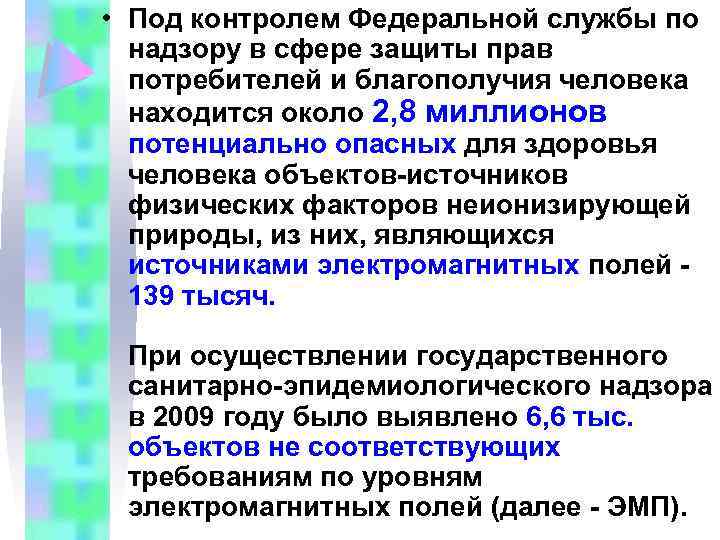

• Под контролем Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека находится около 2, 8 миллионов потенциально опасных для здоровья человека объектов-источников физических факторов неионизирующей природы, из них, являющихся источниками электромагнитных полей 139 тысяч. При осуществлении государственного санитарно-эпидемиологического надзора в 2009 году было выявлено 6, 6 тыс. объектов не соответствующих требованиям по уровням электромагнитных полей (далее - ЭМП).

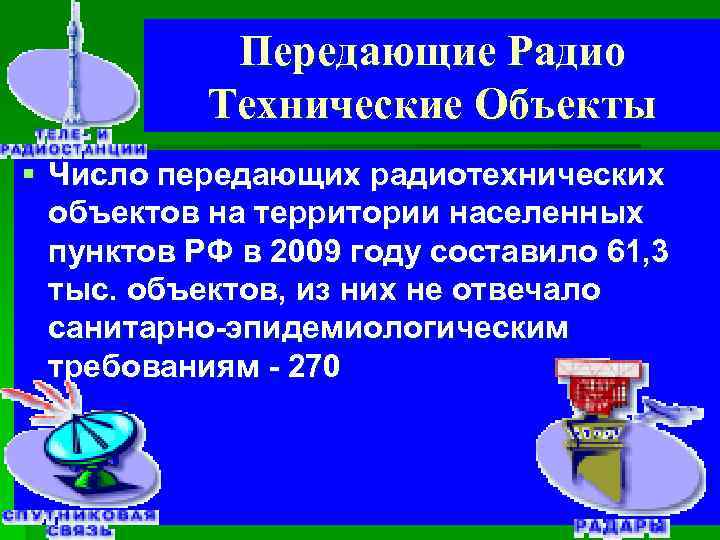

Передающие Радио Технические Объекты § Число передающих радиотехнических объектов на территории населенных пунктов РФ в 2009 году составило 61, 3 тыс. объектов, из них не отвечало санитарно-эпидемиологическим требованиям - 270

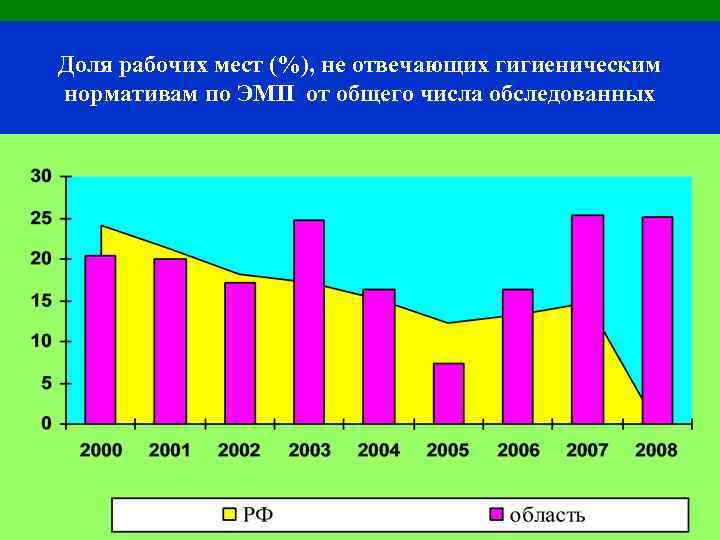

Доля рабочих мест (%), не отвечающих гигиеническим нормативам по ЭМП от общего числа обследованных

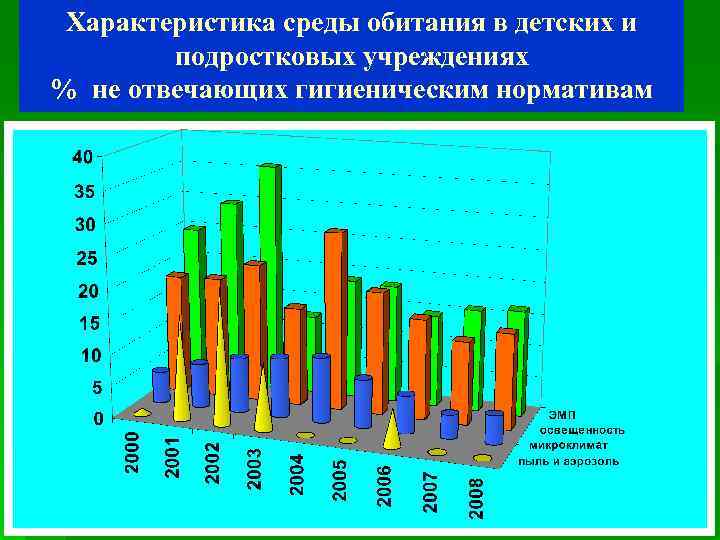

Характеристика среды обитания в детских и подростковых учреждениях % не отвечающих гигиеническим нормативам

Электромагнитные поля и здоровье Магнитное Электро поле

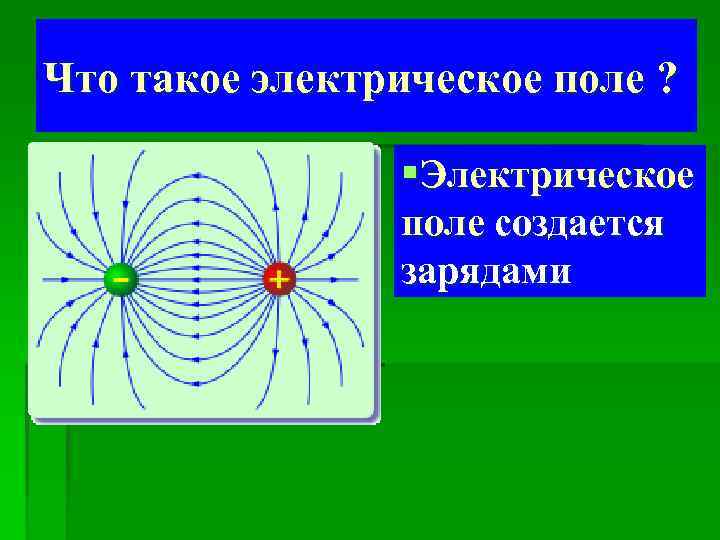

Что такое электрическое поле ? §Электрическое поле создается зарядами

Магнитное поле § Магнитное поле создается при движении электрических зарядов по проводнику.

Электромагнитное поле § электромагнитное поле - это особая форма материи, посредством которой осуществляется воздействие между электрическими заряженными частицами.

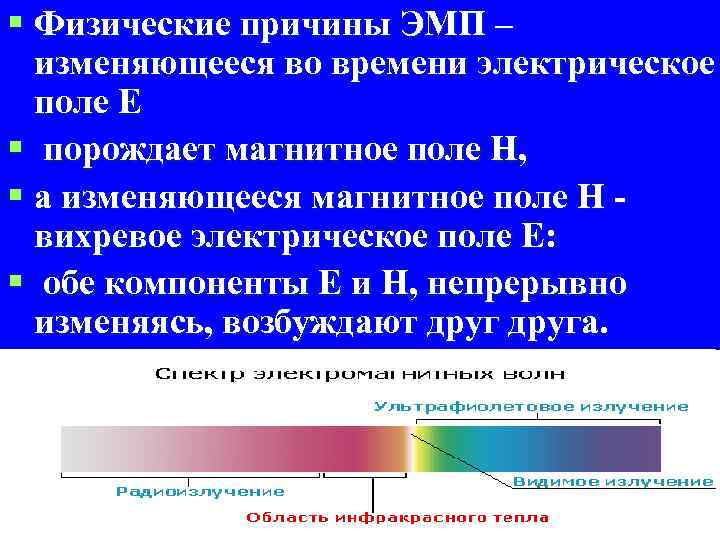

§ Физические причины ЭМП – изменяющееся во времени электрическое поле Е § порождает магнитное поле Н, § а изменяющееся магнитное поле Н вихревое электрическое поле Е: § обе компоненты Е и Н, непрерывно изменяясь, возбуждают друга.

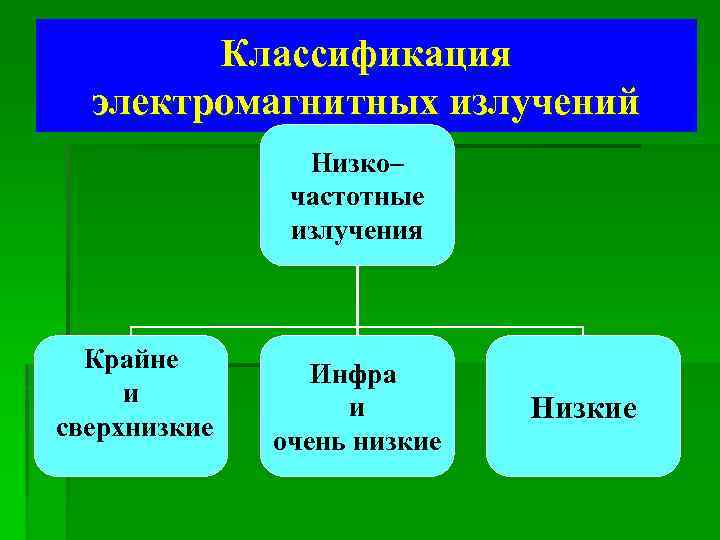

Классификация электромагнитных излучений Низко– частотные излучения Крайне и сверхнизкие Инфра и очень низкие Низкие

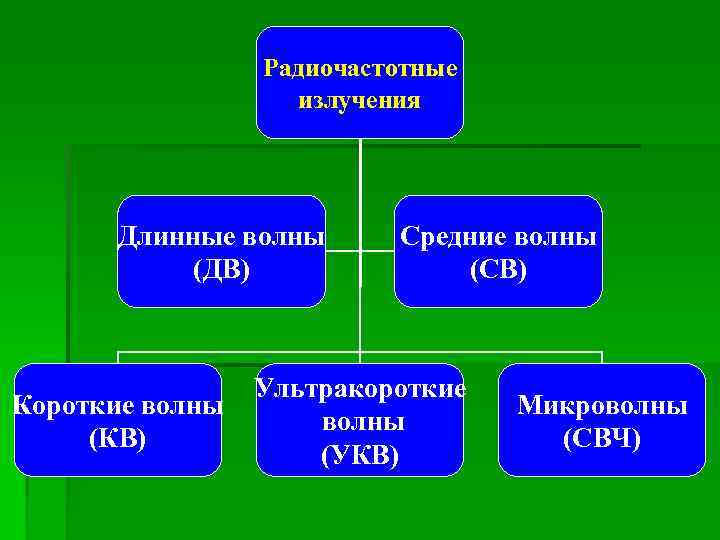

Радиочастотные излучения Длинные волны (ДВ) Короткие волны (КВ) Средние волны (СВ) Ультракороткие волны (УКВ) Микроволны (СВЧ)

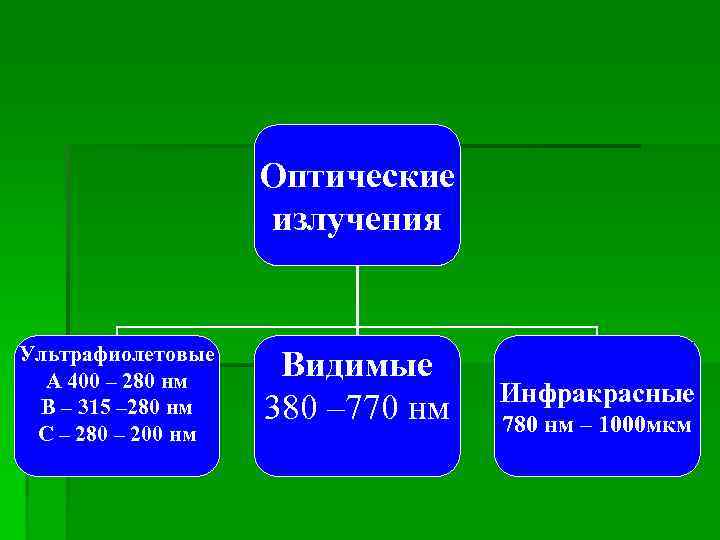

Оптические излучения Ультрафиолетовые А 400 – 280 нм В – 315 – 280 нм С – 280 – 200 нм Видимые 380 – 770 нм Инфракрасные 780 нм – 1000 мкм

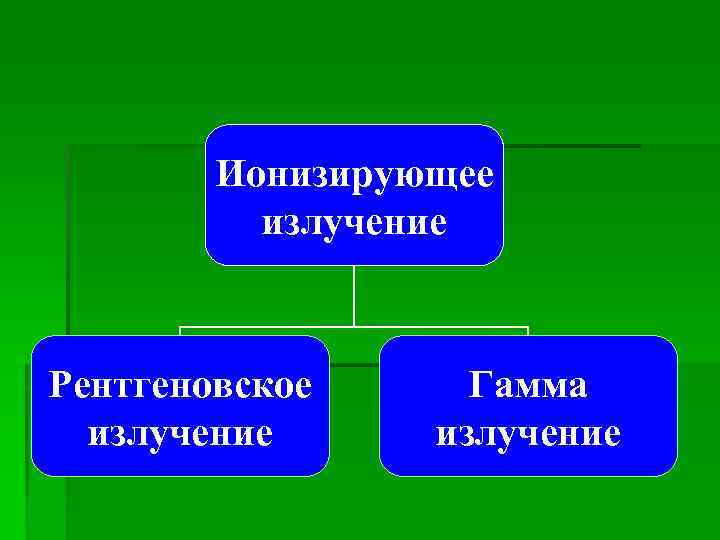

Ионизирующее излучение Рентгеновское излучение Гамма излучение

Международная классификация электромагнитных волн по частотам § § § Крайние низкие, КНЧ 3 - 30 Гц Сверхнизкие, СНЧ 30 - 300 Гц Инфранизкие, ИНЧ 0, 3 - 3 к. Гц Очень низкие, ОНЧ 3 - 30 к. Гц Низкие частоты, НЧ 30 - 300 к. Гц Средние, СЧ 0, 3 - 3 МГц Высокие частоты, ВЧ 3 - 30 МГц Очень высокие, ОВЧ 30 - 300 МГц Ультравысокие, УВЧ 0, 3 - 3 ГГц Сверхвысокие, СВЧ 3 - 30 ГГц Крайне высокие, КВЧ 30 - 300 ГГц Гипервысокие, ГВЧ 300 - 3000 ГГц § § Декамегаметровые 100 - 10 Мм Мегаметровые 10 - 1 Мм Гектокилометровые 1000 - 100 км Мириаметровые 100 - 10 км § Километровые 10 - 1 км § Гектометровые 1 - 0, 1 км § Декаметровые 100 - 10 м § Метровые 10 - 1 м § Дециметровые 1 - 0, 1 м § Сантиметровые 10 - 1 см § Миллиметровые 10 - 1 мм § Децимиллиметровые 1 - 0, 1 мм

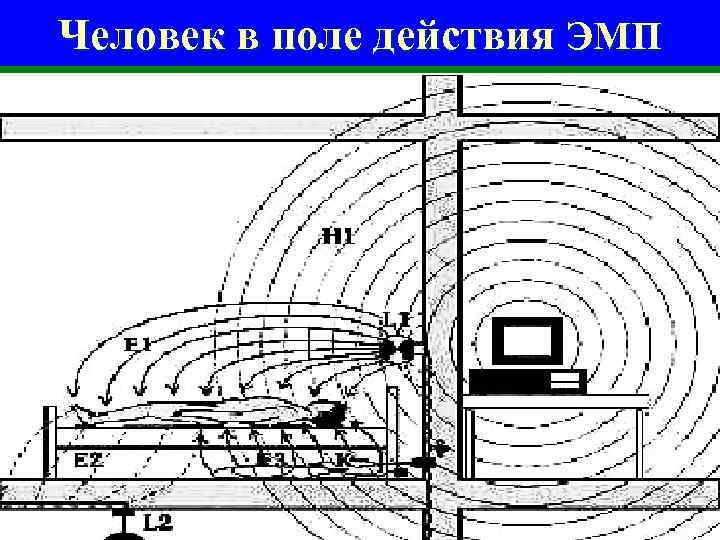

Человек в поле действия ЭМП

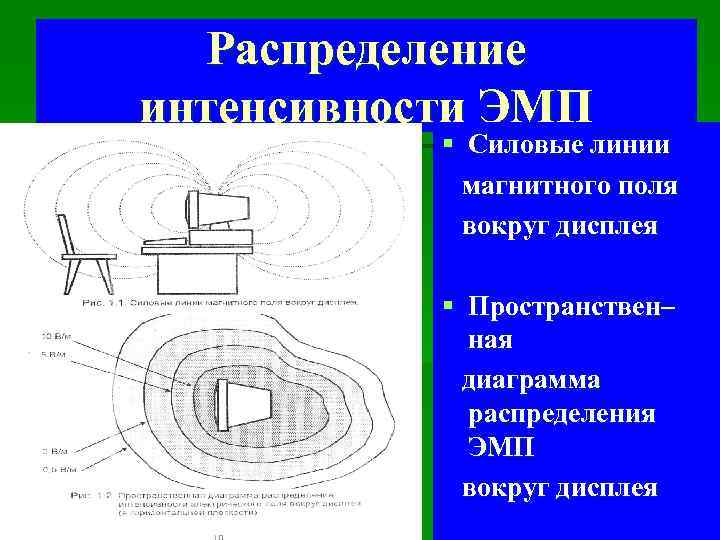

Распределение интенсивности ЭМП § Силовые линии магнитного поля вокруг дисплея § Пространствен– ная диаграмма распределения ЭМП вокруг дисплея

Биополе человека под воздействием ЭМП: а) – исходное состояние б) – воздействие ЭЛТ монитора в течение 30 минут

Вокруг любого источника излучения ЭМП различают 3 зоны: § Ближняя зона ЭМП – зона индукции § (Е, Н) – R< λ /2π § Промежуточная зона – интерференции § (Е х Н) – λ /2π<R< 2πλ § § § Дальняя зона ЭМП – (волновая) – R> 2πλ , где λ – длина волны, R – расстояние от источника ЭМП π – постоянная константа 3, 14

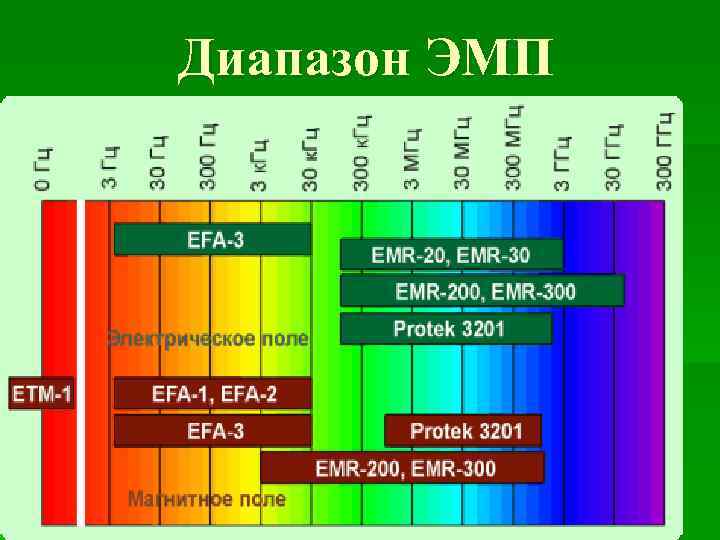

Диапазон ЭМП

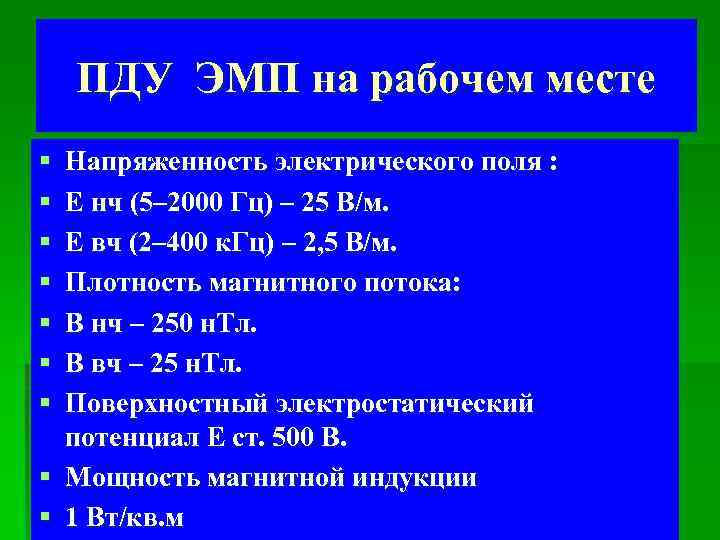

ПДУ ЭМП на рабочем месте § § § § Напряженность электрического поля : Е нч (5– 2000 Гц) – 25 В/м. Е вч (2– 400 к. Гц) – 2, 5 В/м. Плотность магнитного потока: В нч – 250 н. Тл. В вч – 25 н. Тл. Поверхностный электростатический потенциал Е ст. 500 В. § Мощность магнитной индукции § 1 Вт/кв. м

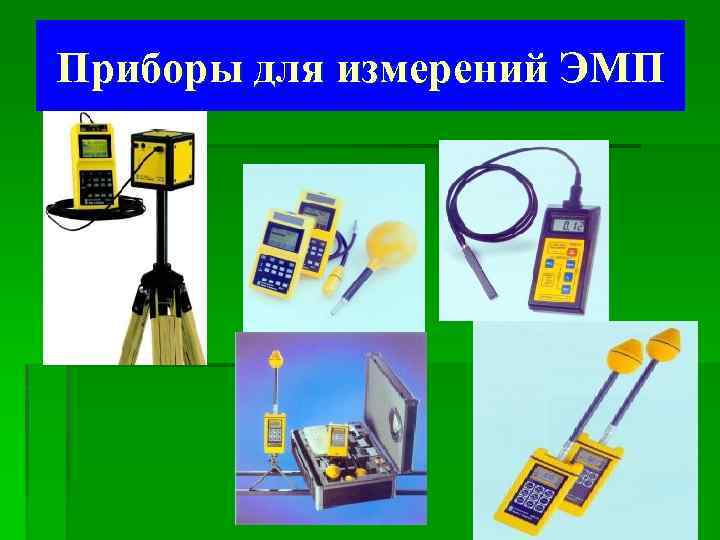

Приборы для измерений ЭМП
