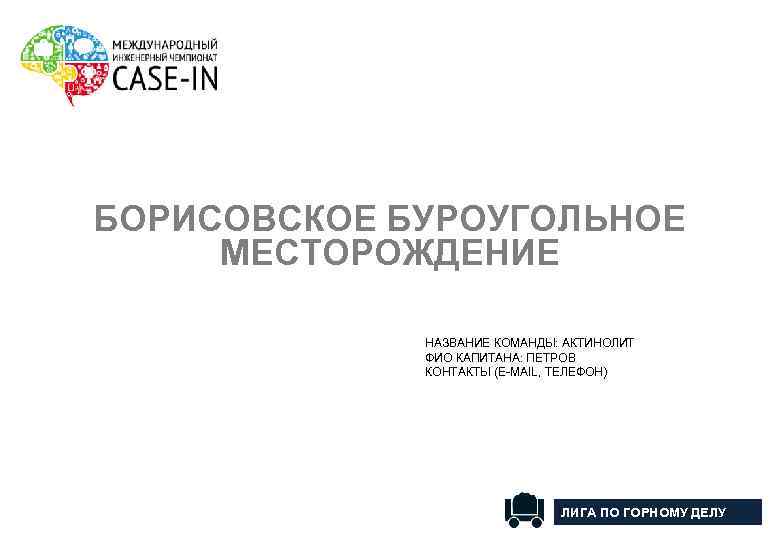

БОРИСОВСКОЕ БУРОУГОЛЬНОЕ МЕСТОРОЖДЕНИЕ НАЗВАНИЕ КОМАНДЫ: АКТИНОЛИТ ФИО КАПИТАНА: ПЕТРОВ КОНТАКТЫ (E-MAIL, ТЕЛЕФОН) ЛИГА ПО ГОРНОМУ ДЕЛУ 1
ПРЕЗЕНТАЦИЯ КОМАНДЫ CASE-IN ГОРНОЕ ДЕЛО ПРЕЗЕНТАЦИЯ КОМАНДЫ • информация о команде: название команды: «Актинолит» • опыт участия: подход к решению кейса: аналитика, анализ, структурирование, гипотезы, сбор фактов и доказательств, учет рисков, разработка заключения, выработка рекомендаций. Задачи: Изучение кейса и поставленных заданий Кащеев А Функции: Капитан команды: Петров Д. Функции: поиск и сбор информации Помельников Д. Функции: Самойлов И Функции: формирование презентационного материала 2

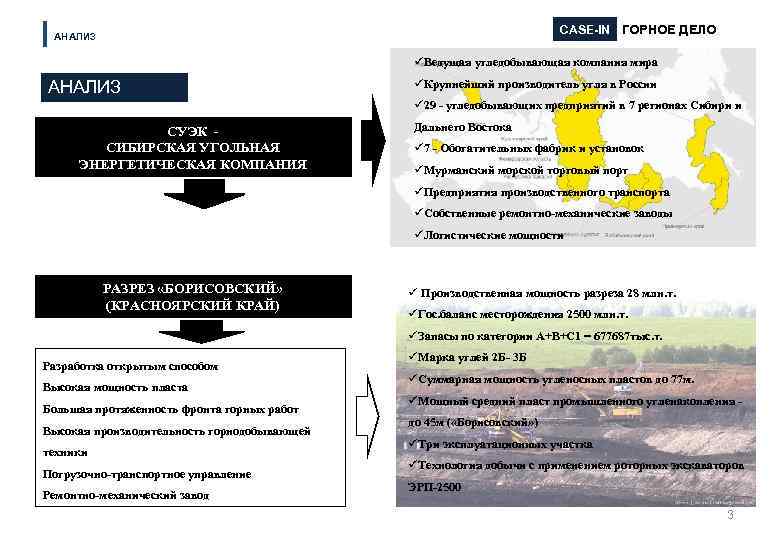

CASE-IN АНАЛИЗ ГОРНОЕ ДЕЛО üВедущая угледобывающая компания мира АНАЛИЗ üКрупнейший производитель угля в России ü 29 - угледобывающих предприятий в 7 регионах Сибири и СУЭК СИБИРСКАЯ УГОЛЬНАЯ ЭНЕРГЕТИЧЕСКАЯ КОМПАНИЯ Дальнего Востока ü 7 - Обогатительных фабрик и установок üМурманский морской торговый порт üПредприятия производственного транспорта üСобственные ремонтно-механические заводы üЛогистические мощности РАЗРЕЗ «БОРИСОВСКИЙ» (КРАСНОЯРСКИЙ КРАЙ) ü Производственная мощность разреза 28 млн. т. üГос. баланс месторождения 2500 млн. т. üЗапасы по категории А+В+С 1 = 677687 тыс. т. Разработка открытым способом Высокая мощность пласта Большая протяженность фронта горных работ Высокая производительность горнодобывающей техники Погрузочно-транспортное управление Ремонтно-механический завод üМарка углей 2 Б- 3 Б üСуммарная мощность угленосных пластов до 77 м. üМощный средний пласт промышленного угленакопления до 45 м ( «Борисовский» ) üТри эксплуатационных участка üТехнология добычи с применением роторных экскаваторов ЭРП-2500 3

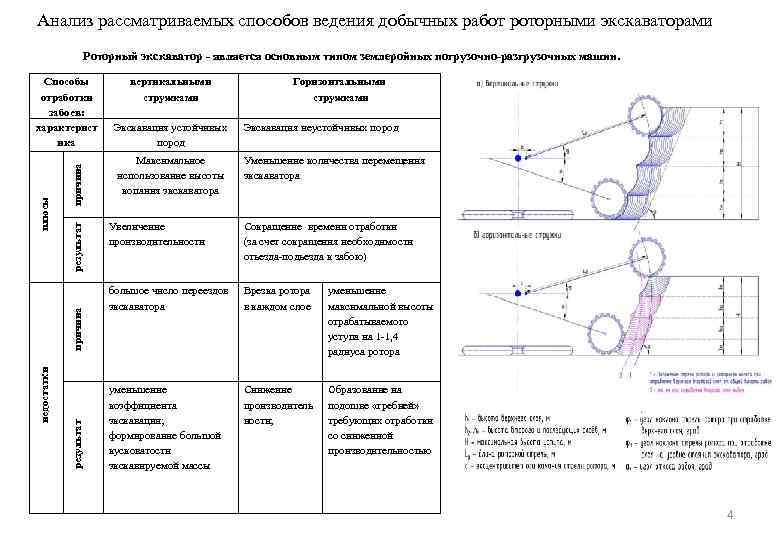

Анализ рассматриваемых способов ведения добычных работ роторными экскаваторами Роторный экскаватор - является основным типом землеройных погрузочно-разгрузочных машин. причина результат недостатки причина плюсы Способы отработки забоев: характерист ика вертикальными стружками Горизонтальными стружками Экскавация устойчивых пород Экскавация неустойчивых пород Максимальное использование высоты копания экскаватора Уменьшение количества перемещения экскаватора Увеличение производительности Сокращение времени отработки (за счет сокращения необходимости отьезда-подьезда к забою) большое число переездов экскаватора Врезка ротора в каждом слое уменьшение максимальной высоты отрабатываемого уступа на 1 -1, 4 радиуса ротора уменьшение коэффициента экскавации; формирование большой кусковатости экскавируемой массы Снижение производитель ности; Образование на подошве «гребней» требующих отработки со сниженной производительностью 4
Природные факторы - Тектоника участков месторождения - мощность пластов - угол залегания пластов - наличие и характер включений - высота слоя отработки - характер пород вскрыши, прочность в откосах, - состав пород вскрыши и их объемы - физико-механические свойства пород производственные Факторы влияющие на процесс добычи - достаточная разведанность условий залегания месторождения - степень оценки балансовых запасов - производительность горнодобывающей техники (экскаваторов) Факторы влияющие на процесс разработки участка «Восточный» Породы вскрыши: üРыхлые четвертичные отложения: глины, суглинки, супеси с линзами песка и песчано-галечниковых отложений üПолускальные породы юрского возраста Борисовской свиты- III категории трудности экскавации: песчаники слабо ожелезненные (h= 1 до 20 -35 м), алевролиты, цементирующий материал- глинистый üВ юрских песчаниках и алевролитах -крепкие включения в виде линз (1% от общего обьема вскрыши) üВысокая плотность пород 2, 9 - 2, 73 г/см 3 и повышенная механическая прочность 40, 7 МПа. -требуется предварительного рыхления буровзрывными работами, по высоте отрабатываемого уступа. Угленосный пласт Борисовский I: ü 20 м- мощность ü 35 млн. т. - запасы пласта üВнутреннее строение рабочих пластов устойчивое üСтроение в основном простое, без породных прослоев. - Отрабатывается экскаваторами ЭРП-2500, ЭРП-1600, ЭР-1250, ЭКГ-4 у Угленосный пласт Борисовский II: ü 4 м- мощность ü 8 млн. т. - запасы пласта üВысокообводнен üВстречаются породные включения углистого алевролита (H 0, 3 -1, 2 м) 5 - Отрабатывается экскаваторами ЭР-1250, ЭКГ-4 у
ОЦЕНКА ПЕРСПЕКТИВ СБЫТА УГЛЯ УЧАСТКА «ВОСТОЧНЫЙ» Экономическая х-ка участка • Запасы участков: «Восточный» (1, 15%) , • «Восточный доработки» (0, 53%) • Количество запасов 43 млнт. угля марки 2 Б • Месторождение 1 группы сложности (разведанное) • 2 угленосных пласта: Борисовский I и Борисовский II Перспективы Приоритетные задачи • Повышение производительности и • Увеличение обьемов добычи • Повышение конкурентоспособности эффективности производства • Снижение потерь • Повышение качества продукции Перспективы угольной промышленности 1) Энергетика остается самой приоритетной отраслью экономики 2) Стабильная и обширная ресурсная база. 3) Возможность для экспортеров угля работать на различных рынках сбыта. 4) Дешевизна угля по сравнению со стоимостью прямых заменителей, стабильность цен угля. 6

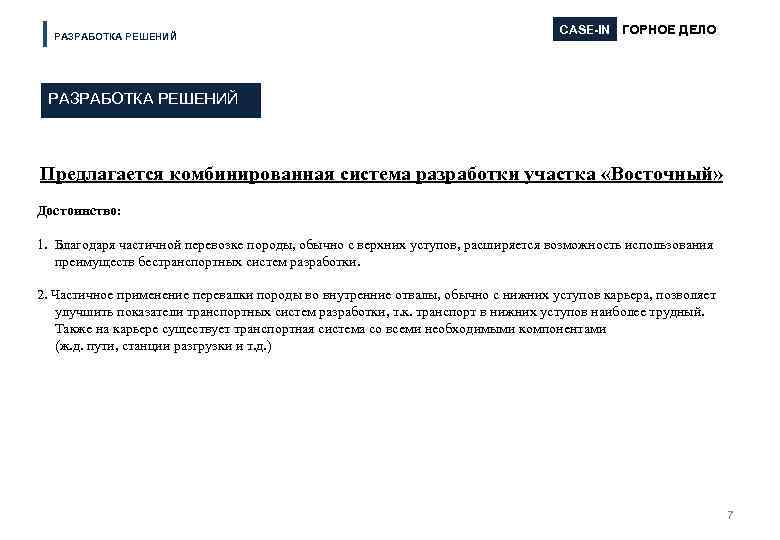

РАЗРАБОТКА РЕШЕНИЙ CASE-IN ГОРНОЕ ДЕЛО РАЗРАБОТКА РЕШЕНИЙ Предлагается комбинированная система разработки участка «Восточный» Достоинство: 1. Благодаря частичной перевозке породы, обычно с верхних уступов, расширяется возможность использования преимуществ бестранспортных систем разработки. 2. Частичное применение перевалки породы во внутренние отвалы, обычно с нижних уступов карьера, позволяет улучшить показатели транспортных систем разработки, т. к. транспорт в нижних уступов наиболее трудный. Также на карьере существует транспортная система со всеми необходимыми компонентами (ж. д. пути, станции разгрузки и т. д. ) 7
ЭТАПЫ ВСКРЫТИЯ ПРИ РАЗРАБОТКЕ ГОРИЗОНТАЛЬНЫХ И ПОЛОГИХ МЕСТОРОЖДЕНИЙ 1 этап Проведение одного или двух внешних капитальных траншей, разрезных траншей. Т. к. вскрышные породы относятся к II и III категории по трудности экскавации, то их разработка может осуществляться экскаваторами «VOLVO» EC 750 D (массой 72. 7 – 74. 7 т, вместимость ковша 3. 3 – 5. 16 м 3) или ЕС 700 С (массой 69, 3 – 71, 7 т, вместимость ковша 2, 48 – 6, 6 м 3) с предварительным рыхлением буровзрывными работами. 2 этап Погрузка производится в самосвалы «LIEBHERR» и транспортируется до станции перегрузки на ж. д. Для этого необходимо оборудовать данную станцию перегрузки, с целью использования уже существующих ж. д. путей. 3 этап Транспортирование породы предполагается во внутренние отвалы уже существующего карьера. Планируется использование Восточной выездной траншеи, которая является действующей, но используемой в настоящее время, ввиду большого расстояния транспортирования. Высота уступа принимается равной не менее высоты черпания экскаватора (10 -15 м) Буровзрывные работы 1. Ведутся с применением системы параллельных скважинных зарядов (система плоских зарядов) 2. Метод взрывного перемещения вскрышных пород в выработанное пространство, позволяет увеличить коэффициент сброса в 1, 5 -2, 0 раза без увеличения удельного расхода ВВ. 3. Наиболее эффективны системы плоского заряда обладающие меньшими энергетическими потерями и большей направленностью скорости движения взорванной горной массы. 4. Эффективность -основана на принципах рационального размещения ВВ во взрываемом массиве, с использованием систем плоского заряда, и селективной укладке пород в контуры постоянных отвалов в зависимости от гранулометрического состава. 8

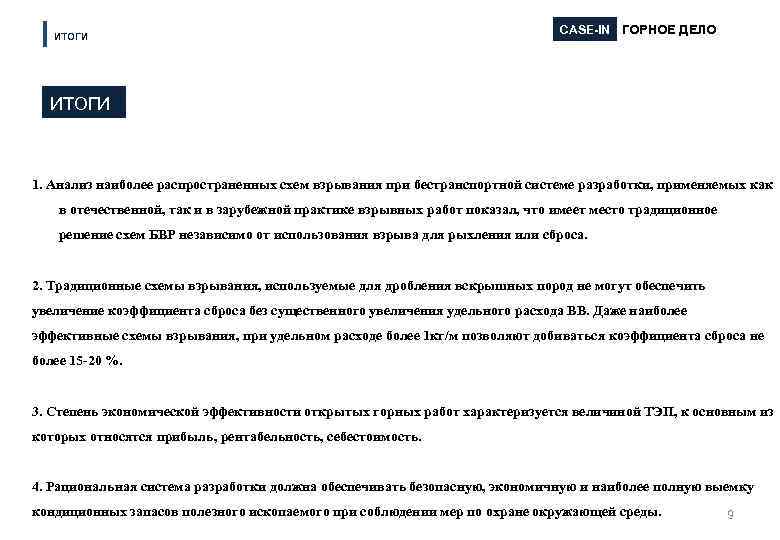

ИТОГИ CASE-IN ГОРНОЕ ДЕЛО ИТОГИ 1. Анализ наиболее распространенных схем взрывания при бестранспортной системе разработки, применяемых как в отечественной, так и в зарубежной практике взрывных работ показал, что имеет место традиционное решение схем БВР независимо от использования взрыва для рыхления или сброса. 2. Традиционные схемы взрывания, используемые для дробления вскрышных пород не могут обеспечить увеличение коэффициента сброса без существенного увеличения удельного расхода ВВ. Даже наиболее эффективные схемы взрывания, при удельном расходе более 1 кг/м позволяют добиваться коэффициента сброса не более 15 -20 %. 3. Степень экономической эффективности открытых горных работ характеризуется величиной ТЭП, к основным из которых относятся прибыль, рентабельность, себестоимость. 4. Рациональная система разработки должна обеспечивать безопасную, экономичную и наиболее полную выемку кондиционных запасов полезного ископаемого при соблюдении мер по охране окружающей среды. 9

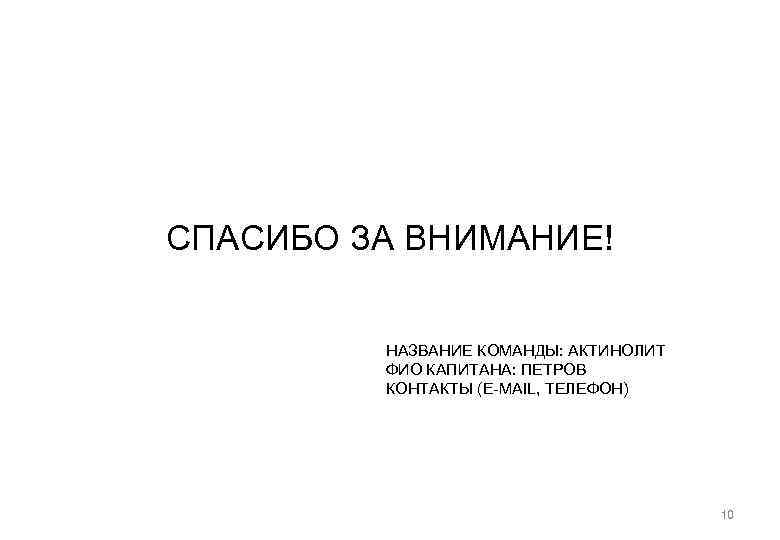

СПАСИБО ЗА ВНИМАНИЕ! НАЗВАНИЕ КОМАНДЫ: АКТИНОЛИТ ФИО КАПИТАНА: ПЕТРОВ КОНТАКТЫ (E-MAIL, ТЕЛЕФОН) 10
