Bon. Age: Новая ультразвуковая технология определения костного возраста Bon. Age: Новая ультразвуковая технология определения костного возраста

Как это работает Как это работает

Что такое ультразвук? Ультразвук – это акустические волны высокой частоты – Частоты слышимого звука: Что такое ультразвук? Ультразвук – это акустические волны высокой частоты – Частоты слышимого звука: 20 -20000 Гц – Ультразвук: > 20000 Гц Есть несколько ультразвуковых технологий: – Получение изображений – Количественные оценки (КО)

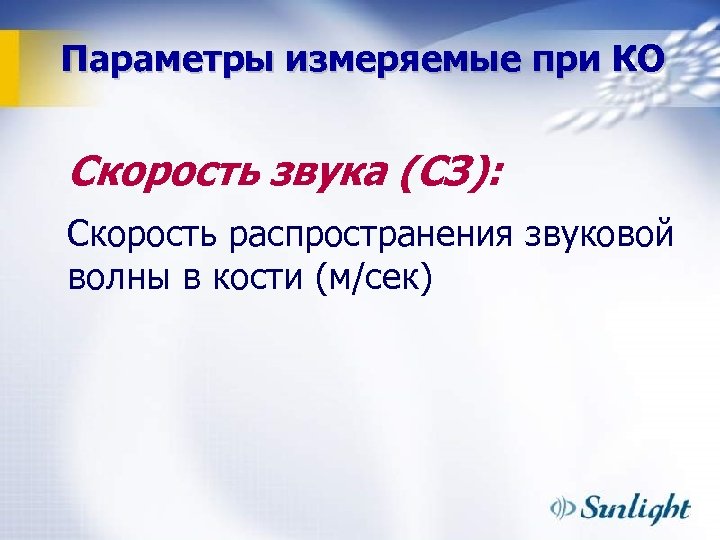

Параметры измеряемые при КО Скорость звука (СЗ): Скорость распространения звуковой волны в кости (м/сек) Параметры измеряемые при КО Скорость звука (СЗ): Скорость распространения звуковой волны в кости (м/сек)

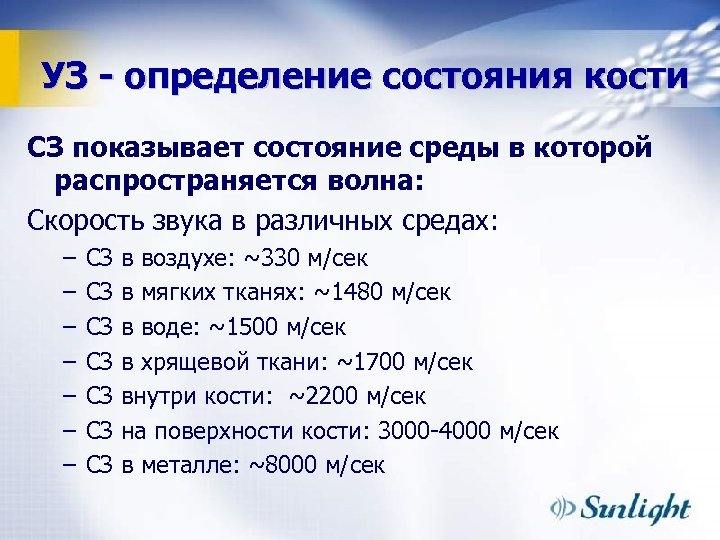

УЗ - определение состояния кости СЗ показывает состояние среды в которой распространяется волна: Скорость УЗ - определение состояния кости СЗ показывает состояние среды в которой распространяется волна: Скорость звука в различных средах: – – – – СЗ СЗ в воздухе: ~330 м/сек в мягких тканях: ~1480 м/сек в воде: ~1500 м/сек в хрящевой ткани: ~1700 м/сек внутри кости: ~2200 м/сек на поверхности кости: 3000 -4000 м/сек в металле: ~8000 м/сек

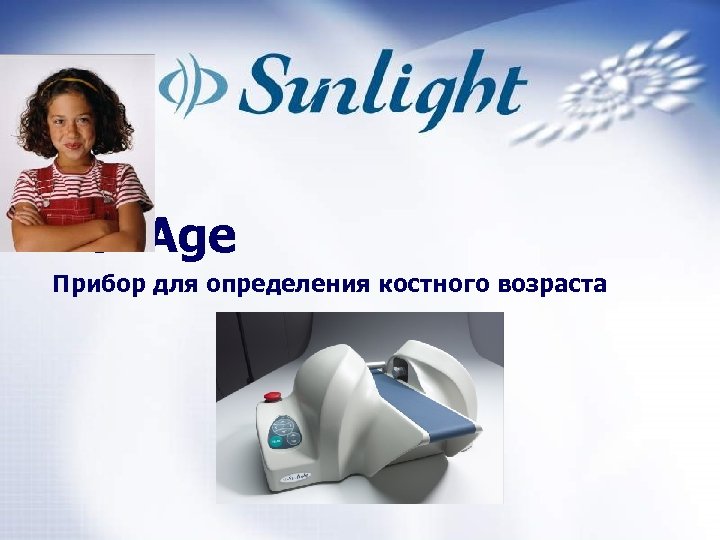

Bon. Age Прибор для определения костного возраста Bon. Age Прибор для определения костного возраста

Что такое костный возраст (КВ)? • КВ – это показатель, который помогает врачу оценить Что такое костный возраст (КВ)? • КВ – это показатель, который помогает врачу оценить степень развития ребенка • КВ не всегда совпадает с календарным возрастом 5 л 11 л 19 л

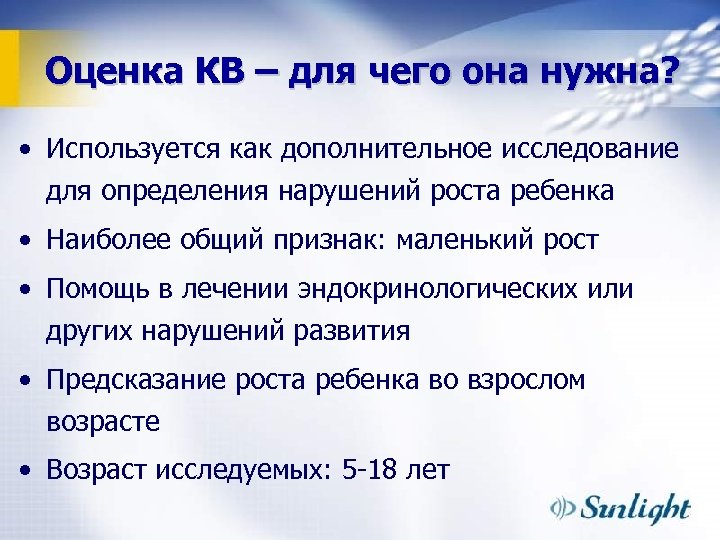

Оценка КВ – для чего она нужна? • Используется как дополнительное исследование для определения Оценка КВ – для чего она нужна? • Используется как дополнительное исследование для определения нарушений роста ребенка • Наиболее общий признак: маленький рост • Помощь в лечении эндокринологических или других нарушений развития • Предсказание роста ребенка во взрослом возрасте • Возраст исследуемых: 5 -18 лет

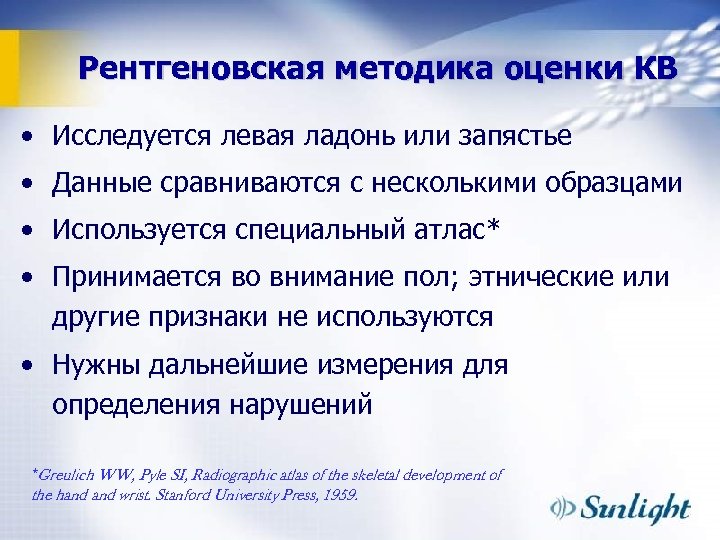

Рентгеновская методика оценки КВ • Исследуется левая ладонь или запястье • Данные сравниваются с Рентгеновская методика оценки КВ • Исследуется левая ладонь или запястье • Данные сравниваются с несколькими образцами • Используется специальный атлас* • Принимается во внимание пол; этнические или другие признаки не используются • Нужны дальнейшие измерения для определения нарушений *Greulich WW, Pyle SI, Radiographic atlas of the skeletal development of the hand wrist. Stanford University Press, 1959.

Ультразвуковая методика Bon. Age Вместо сложной радиологической процедуры использует простой параметр Оценка костного возраста Ультразвуковая методика Bon. Age Вместо сложной радиологической процедуры использует простой параметр Оценка костного возраста в годах/месяцах с помощью ультразвука

Развитие кости • Эпифиз новорожденного - хрящевой • По мере развития, появляются зоны окостенения Развитие кости • Эпифиз новорожденного - хрящевой • По мере развития, появляются зоны окостенения и образуются эпифизарные зоны роста • Конец роста идентифицируется слиянием зон

Развитие кости и ультразвук При развитии кости: Окостеневшая часть по отношению к хрящевой Прочность Развитие кости и ультразвук При развитии кости: Окостеневшая часть по отношению к хрящевой Прочность костной ткани СЗ СЗ

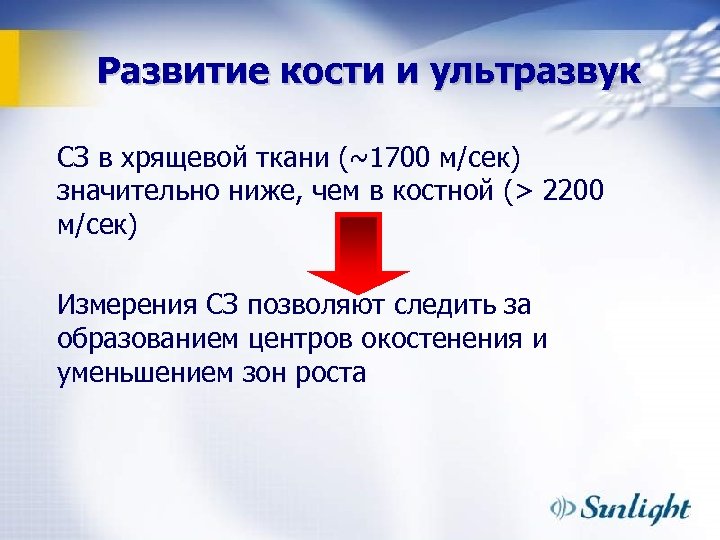

Развитие кости и ультразвук СЗ в хрящевой ткани (~1700 м/сек) значительно ниже, чем в Развитие кости и ультразвук СЗ в хрящевой ткани (~1700 м/сек) значительно ниже, чем в костной (> 2200 м/сек) Измерения СЗ позволяют следить за образованием центров окостенения и уменьшением зон роста

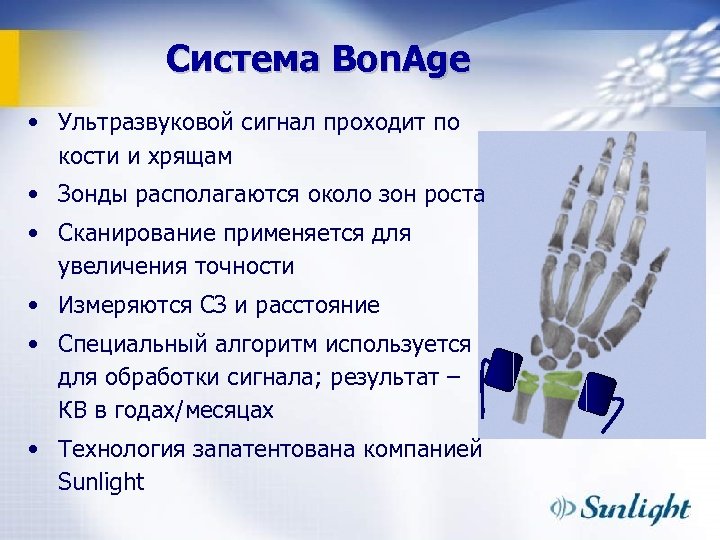

Система Bon. Age • Ультразвуковой сигнал проходит по кости и хрящам • Зонды располагаются Система Bon. Age • Ультразвуковой сигнал проходит по кости и хрящам • Зонды располагаются около зон роста • Сканирование применяется для увеличения точности • Измеряются СЗ и расстояние • Специальный алгоритм используется для обработки сигнала; результат – КВ в годах/месяцах • Технология запатентована компанией Sunlight

Bon. Age клиническое применение Bon. Age клиническое применение

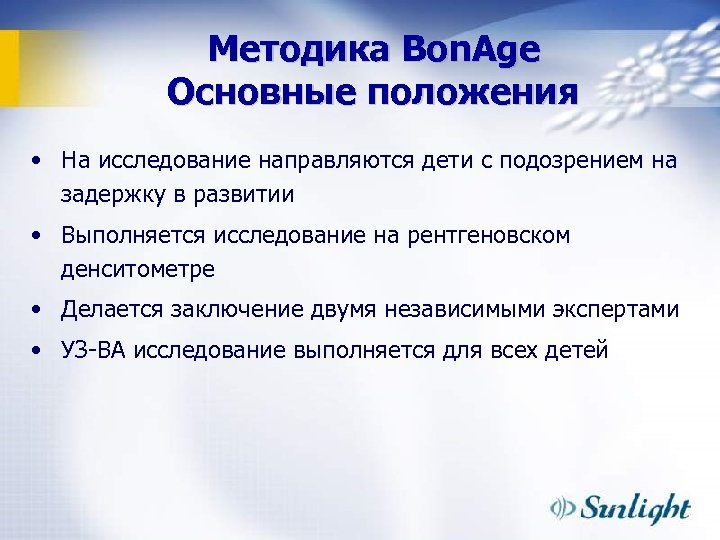

Методика Bon. Age Основные положения • На исследование направляются дети с подозрением на задержку Методика Bon. Age Основные положения • На исследование направляются дети с подозрением на задержку в развитии • Выполняется исследование на рентгеновском денситометре • Делается заключение двумя независимыми экспертами • УЗ-BA исследование выполняется для всех детей

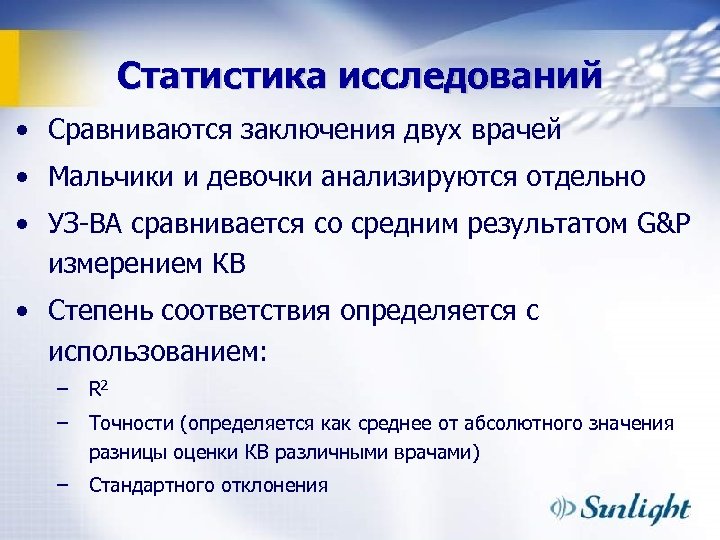

Статистика исследований • Сравниваются заключения двух врачей • Мальчики и девочки анализируются отдельно • Статистика исследований • Сравниваются заключения двух врачей • Мальчики и девочки анализируются отдельно • УЗ-BA сравнивается со средним результатом G&P измерением КВ • Степень соответствия определяется с использованием: – R 2 – Точности (определяется как среднее от абсолютного значения разницы оценки КВ различными врачами) – Стандартного отклонения

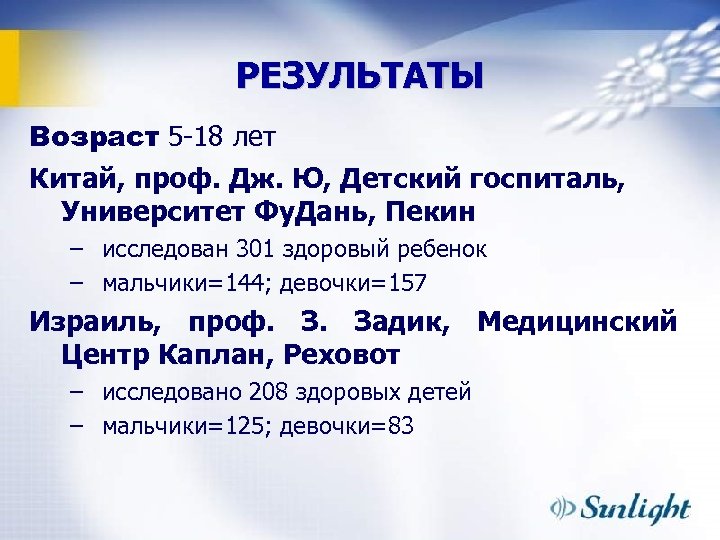

РЕЗУЛЬТАТЫ Возраст 5 -18 лет Китай, проф. Дж. Ю, Детский госпиталь, Университет Фу. Дань, РЕЗУЛЬТАТЫ Возраст 5 -18 лет Китай, проф. Дж. Ю, Детский госпиталь, Университет Фу. Дань, Пекин – исследован 301 здоровый ребенок – мальчики=144; девочки=157 Израиль, проф. З. Задик, Медицинский Центр Каплан, Реховот – исследовано 208 здоровых детей – мальчики=125; девочки=83

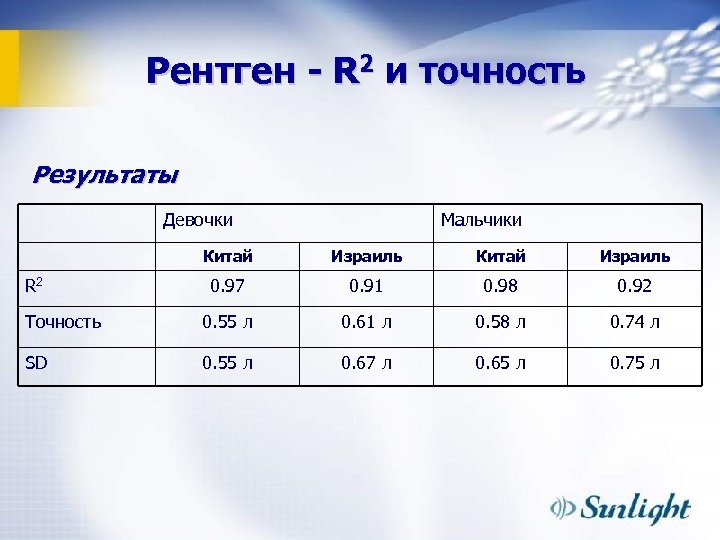

Рентген - R 2 и точность Результаты Девочки Мальчики Китай Израиль 0. 97 0. Рентген - R 2 и точность Результаты Девочки Мальчики Китай Израиль 0. 97 0. 91 0. 98 0. 92 Точность 0. 55 л 0. 61 л 0. 58 л 0. 74 л SD 0. 55 л 0. 67 л 0. 65 л 0. 75 л R 2

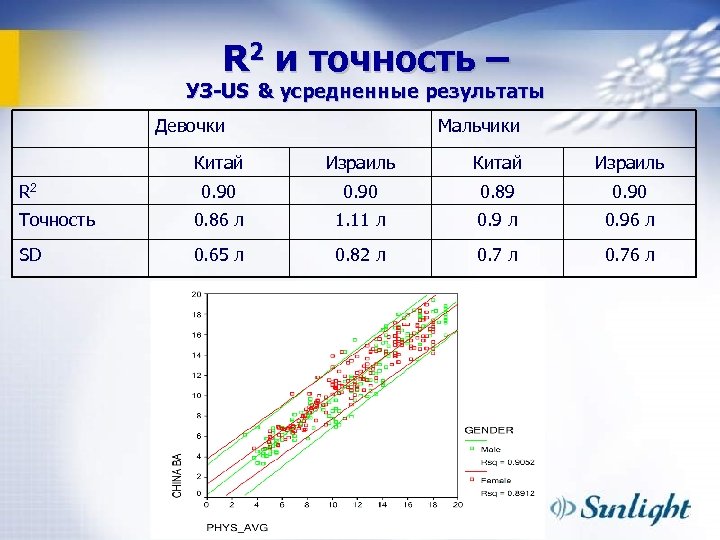

R 2 и точность – УЗ-US & усредненные результаты Девочки Мальчики Китай Израиль 0. R 2 и точность – УЗ-US & усредненные результаты Девочки Мальчики Китай Израиль 0. 90 0. 89 0. 90 Точность 0. 86 л 1. 11 л 0. 96 л SD 0. 65 л 0. 82 л 0. 76 л R 2

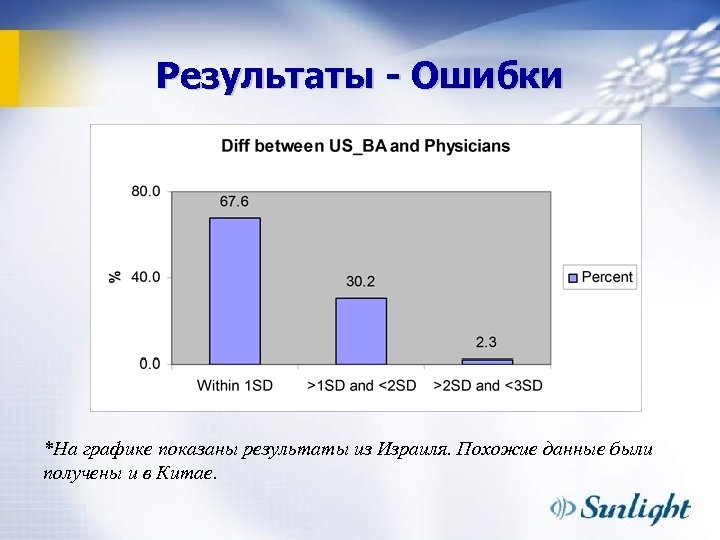

Результаты - Ошибки *На графике показаны результаты из Израиля. Похожие данные были получены и Результаты - Ошибки *На графике показаны результаты из Израиля. Похожие данные были получены и в Китае.

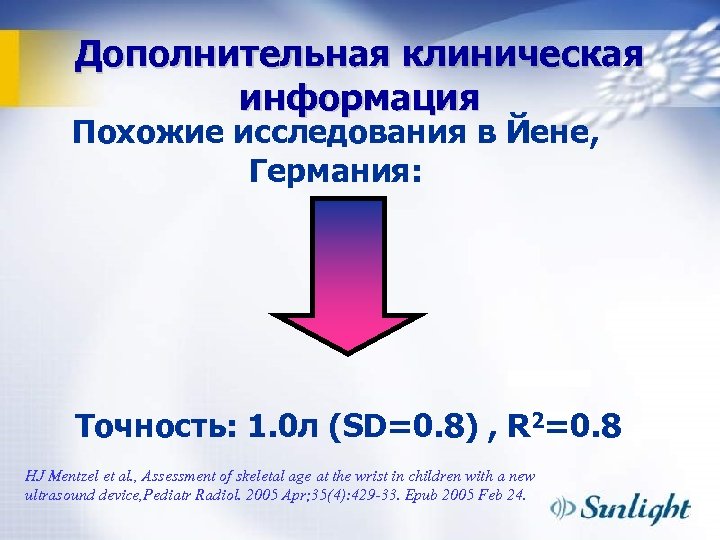

Дополнительная клиническая информация Похожие исследования в Йене, Германия: Точность: 1. 0 л (SD=0. 8) Дополнительная клиническая информация Похожие исследования в Йене, Германия: Точность: 1. 0 л (SD=0. 8) , R 2=0. 8 HJ Mentzel et al. , Assessment of skeletal age at the wrist in children with a new ultrasound device, Pediatr Radiol. 2005 Apr; 35(4): 429 -33. Epub 2005 Feb 24.

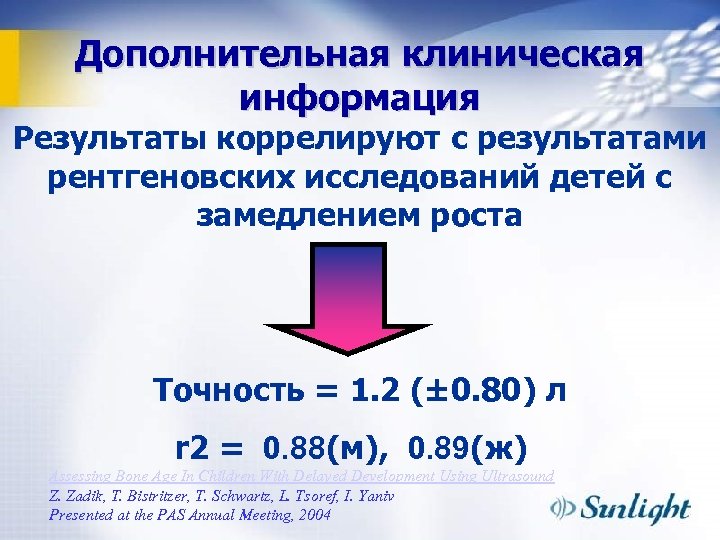

Дополнительная клиническая информация Результаты коррелируют с результатами рентгеновских исследований детей с замедлением роста Точность Дополнительная клиническая информация Результаты коррелируют с результатами рентгеновских исследований детей с замедлением роста Точность = 1. 2 (± 0. 80) л r 2 = 0. 88(м), 0. 89(ж) Assessing Bone Age In Children With Delayed Development Using Ultrasound Z. Zadik, T. Bistritzer, T. Schwartz, L. Tsoref, I. Yaniv Presented at the PAS Annual Meeting, 2004

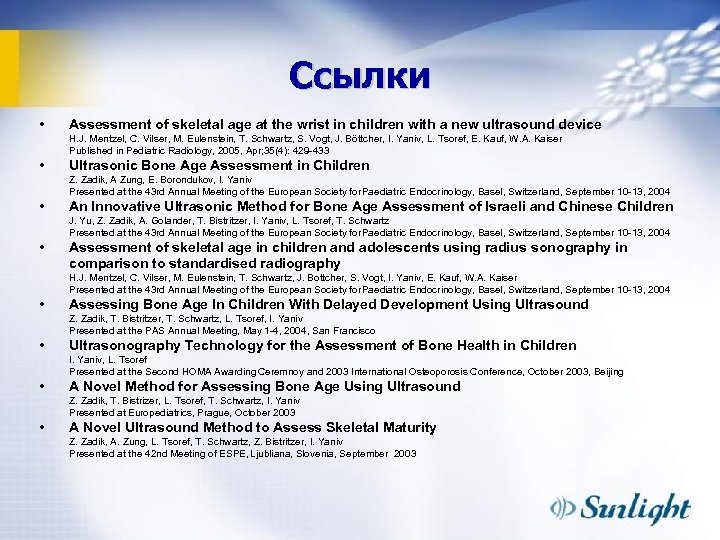

Ссылки • Assessment of skeletal age at the wrist in children with a new Ссылки • Assessment of skeletal age at the wrist in children with a new ultrasound device H. J. Mentzel, C. Vilser, M. Eulenstein, T. Schwartz, S. Vogt, J. Böttcher, I. Yaniv, L. Tsoref, E. Kauf, W. A. Kaiser Published in Pediatric Radiology, 2005, Apr; 35(4): 429 -433 • Ultrasonic Bone Age Assessment in Children Z. Zadik, A Zung, E. Borondukov, I. Yaniv Presented at the 43 rd Annual Meeting of the European Society for Paediatric Endocrinology, Basel, Switzerland, September 10 -13, 2004 • An Innovative Ultrasonic Method for Bone Age Assessment of Israeli and Chinese Children J. Yu, Z. Zadik, A. Golander, T. Bistritzer, I. Yaniv, L. Tsoref, T. Schwartz Presented at the 43 rd Annual Meeting of the European Society for Paediatric Endocrinology, Basel, Switzerland, September 10 -13, 2004 • Assessment of skeletal age in children and adolescents using radius sonography in comparison to standardised radiography H. J. Mentzel, C. Vilser, M. Eulenstein, T. Schwartz, J. Bottcher, S. Vogt, I. Yaniv, E. Kauf, W. A. Kaiser Presented at the 43 rd Annual Meeting of the European Society for Paediatric Endocrinology, Basel, Switzerland, September 10 -13, 2004 • Assessing Bone Age In Children With Delayed Development Using Ultrasound Z. Zadik, T. Bistritzer, T. Schwartz, L. Tsoref, I. Yaniv Presented at the PAS Annual Meeting, May 1 -4, 2004, San Francisco • Ultrasonography Technology for the Assessment of Bone Health in Children I. Yaniv, L. Tsoref Presented at the Second HOMA Awarding Ceremnoy and 2003 International Osteoporosis Conference, October 2003, Beijing • A Novel Method for Assessing Bone Age Using Ultrasound Z. Zadik, T. Bistrizer, L. Tsoref, T. Schwartz, I. Yaniv Presented at Europediatrics, Prague, October 2003 • A Novel Ultrasound Method to Assess Skeletal Maturity Z. Zadik, A. Zung, L. Tsoref, T. Schwartz, Z. Bistritzer, I. Yaniv Presented at the 42 nd Meeting of ESPE, Ljubliana, Slovenia, September 2003

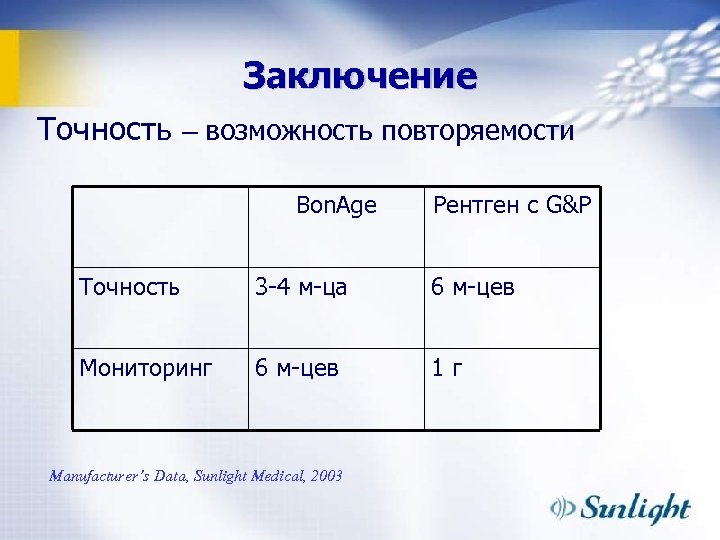

Заключение Точность – возможность повторяемости Bon. Age Рентген с G&P Точность 3 -4 м-ца Заключение Точность – возможность повторяемости Bon. Age Рентген с G&P Точность 3 -4 м-ца 6 м-цев Мониторинг 6 м-цев 1 г Manufacturer’s Data, Sunlight Medical, 2003

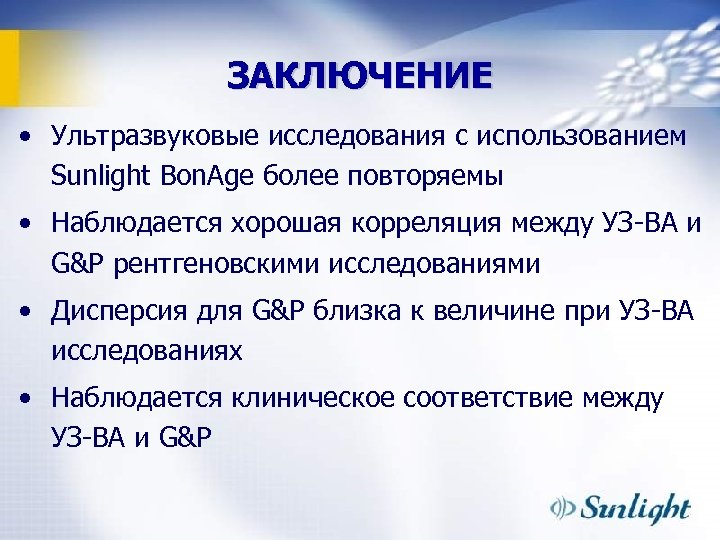

ЗАКЛЮЧЕНИЕ • Ультразвуковые исследования с использованием Sunlight Bon. Age более повторяемы • Наблюдается хорошая ЗАКЛЮЧЕНИЕ • Ультразвуковые исследования с использованием Sunlight Bon. Age более повторяемы • Наблюдается хорошая корреляция между УЗ-BA и G&P рентгеновскими исследованиями • Дисперсия для G&P близка к величине при УЗ-BA исследованиях • Наблюдается клиническое соответствие между УЗ-BA и G&P

Bon. Age - преимущества ü ü ü Результат - сразу после обследования Низкая стоимость Bon. Age - преимущества ü ü ü Результат - сразу после обследования Низкая стоимость обследования Объективная оценка костного возраста Высокое совпадение с методом G&P Высокая точность
