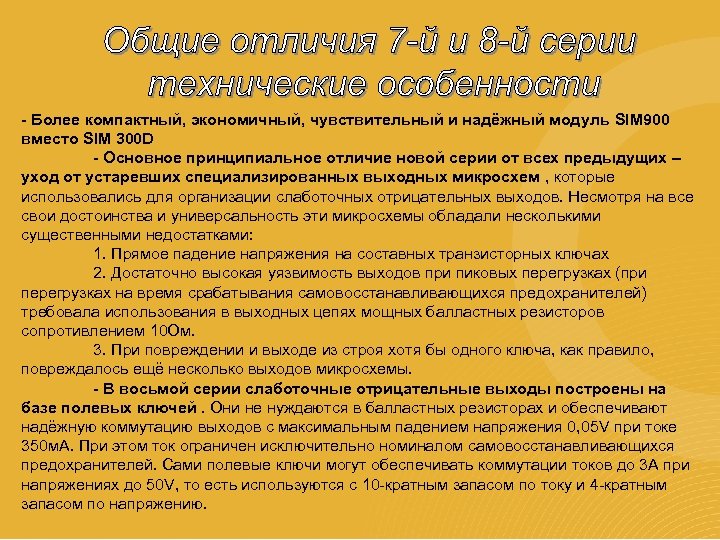

- Более компактный, экономичный, чувствительный и надёжный модуль SIM 900 вместо SIM 300 D - Основное принципиальное отличие новой серии от всех предыдущих – уход от устаревших специализированных выходных микросхем , которые использовались для организации слаботочных отрицательных выходов. Несмотря на все свои достоинства и универсальность эти микросхемы обладали несколькими существенными недостатками: 1. Прямое падение напряжения на составных транзисторных ключах 2. Достаточно высокая уязвимость выходов при пиковых перегрузках (при перегрузках на время срабатывания самовосстанавливающихся предохранителей) требовала использования в выходных цепях мощных балластных резисторов сопротивлением 10 Ом. 3. При повреждении и выходе из строя хотя бы одного ключа, как правило, повреждалось ещё несколько выходов микросхемы. - В восьмой серии слаботочные отрицательные выходы построены на базе полевых ключей. Они не нуждаются в балластных резисторах и обеспечивают надёжную коммутацию выходов с максимальным падением напряжения 0, 05 V при токе 350 м. А. При этом ток ограничен исключительно номиналом самовосстанавливающихся предохранителей. Сами полевые ключи могут обеспечивать коммутации токов до 3 А при напряжениях до 50 V, то есть используются с 10 -кратным запасом по току и 4 -кратным запасом по напряжению.

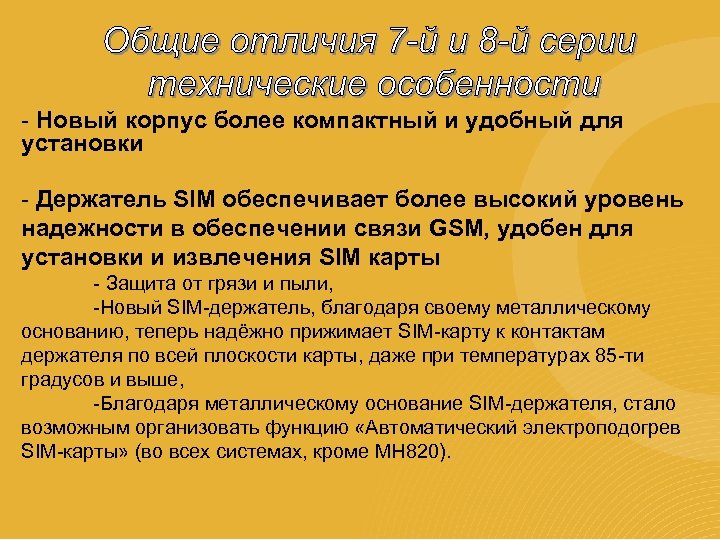

- Новый корпус более компактный и удобный для установки - Держатель SIM обеспечивает более высокий уровень надежности в обеспечении связи GSM, удобен для установки и извлечения SIM карты - Защита от грязи и пыли, -Новый SIM-держатель, благодаря своему металлическому основанию, теперь надёжно прижимает SIM-карту к контактам держателя по всей плоскости карты, даже при температурах 85 -ти градусов и выше, -Благодаря металлическому основание SIM-держателя, стало возможным организовать функцию «Автоматический электроподогрев SIM-карты» (во всех системах, кроме МН 820).

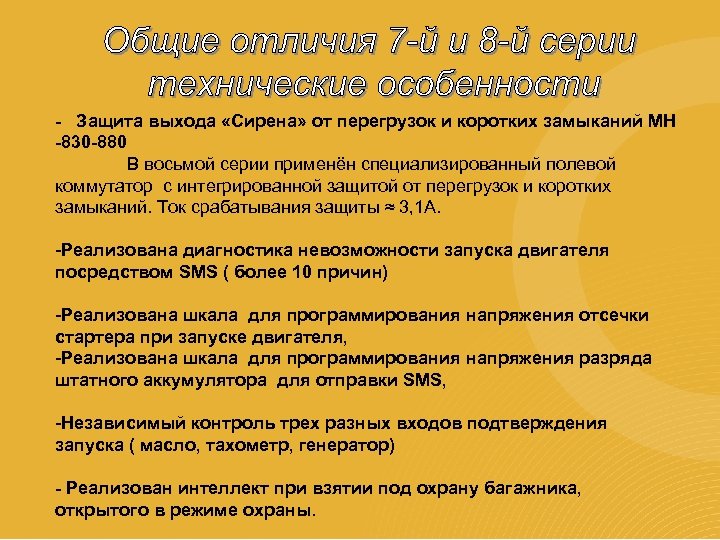

- Защита выхода «Сирена» от перегрузок и коротких замыканий МН -830 -880 В восьмой серии применён специализированный полевой коммутатор с интегрированной защитой от перегрузок и коротких замыканий. Ток срабатывания защиты ≈ 3, 1 А. -Реализована диагностика невозможности запуска двигателя посредством SMS ( более 10 причин) -Реализована шкала для программирования напряжения отсечки стартера при запуске двигателя, -Реализована шкала для программирования напряжения разряда штатного аккумулятора для отправки SMS, -Независимый контроль трех разных входов подтверждения запуска ( масло, тахометр, генератор) - Реализован интеллект при взятии под охрану багажника, открытого в режиме охраны.
- Реализован реальный контроль GSM канала при помощи дополнительного блока. Модуль обеспечивает передачу специальных текстовых сообщений владельцу автомобиля, оснащенного системой Magnum в случаях, если GSM-модуль системы: • находится вне зоны действия своего оператора; • находится в зоне действия оператора, но, по каким-либо причинам, не может зарегистрироваться в сети; • зарегистрирован в сети, но качество связи – ниже предельнодопустимого уровня; • занят каким-либо абонентом более запрограммированного времени; • заблокирован специализированной «GSM-глушилкой» ; • обесточен или неисправен.

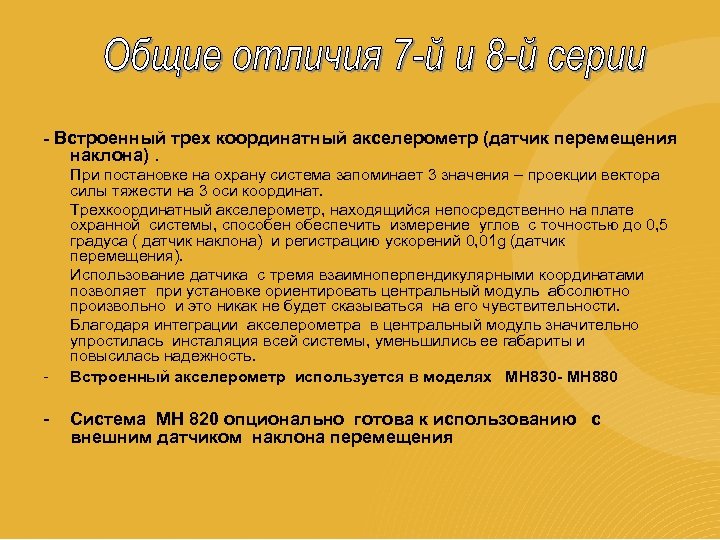

- Встроенный трех координатный акселерометр (датчик перемещения наклона). - При постановке на охрану система запоминает 3 значения – проекции вектора силы тяжести на 3 оси координат. Трехкоординатный акселерометр, находящийся непосредственно на плате охранной системы, способен обеспечить измерение углов с точностью до 0, 5 градуса ( датчик наклона) и регистрацию ускорений 0, 01 g (датчик перемещения). Использование датчика с тремя взаимноперпендикулярными координатами позволяет при установке ориентировать центральный модуль абсолютно произвольно и это никак не будет сказываться на его чувствительности. Благодаря интеграции акселерометра в центральный модуль значительно упростилась инсталяция всей системы, уменьшились ее габариты и повысилась надежность. Встроенный акселерометр используется в моделях МН 830 - МН 880 Система МН 820 опционально готова к использованию с внешним датчиком наклона перемещения

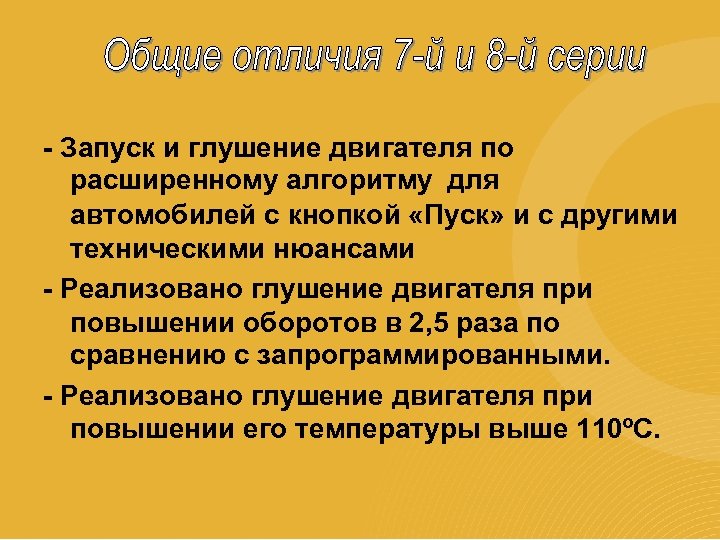

- Запуск и глушение двигателя по расширенному алгоритму для автомобилей с кнопкой «Пуск» и с другими техническими нюансами - Реализовано глушение двигателя при повышении оборотов в 2, 5 раза по сравнению с запрограммированными. - Реализовано глушение двигателя при повышении его температуры выше 110ºС.

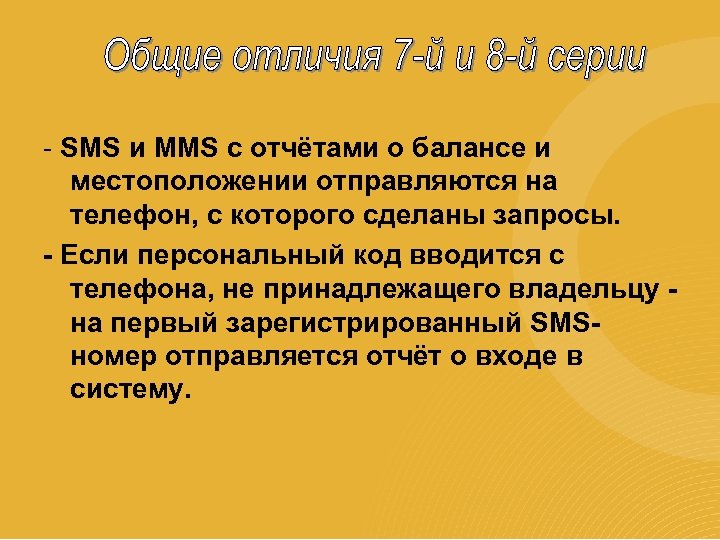

- SMS и MMS с отчётами о балансе и местоположении отправляются на телефон, с которого сделаны запросы. - Если персональный код вводится с телефона, не принадлежащего владельцу на первый зарегистрированный SMSномер отправляется отчёт о входе в систему.

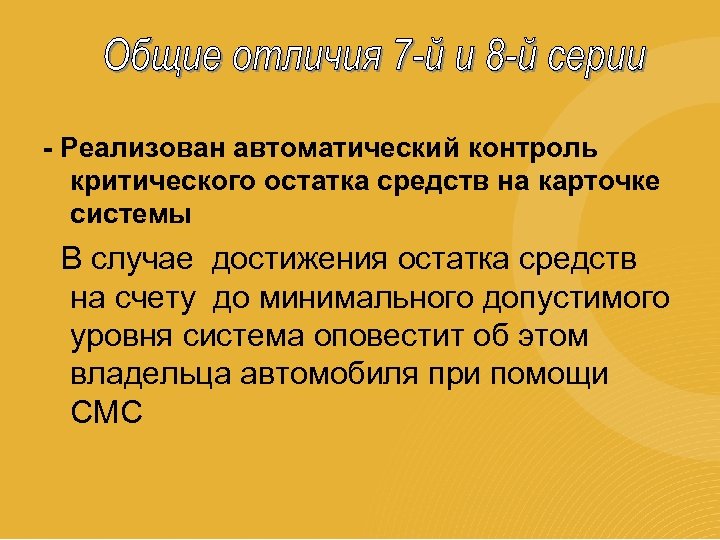

- Реализован автоматический контроль критического остатка средств на карточке системы В случае достижения остатка средств на счету до минимального допустимого уровня система оповестит об этом владельца автомобиля при помощи СМС

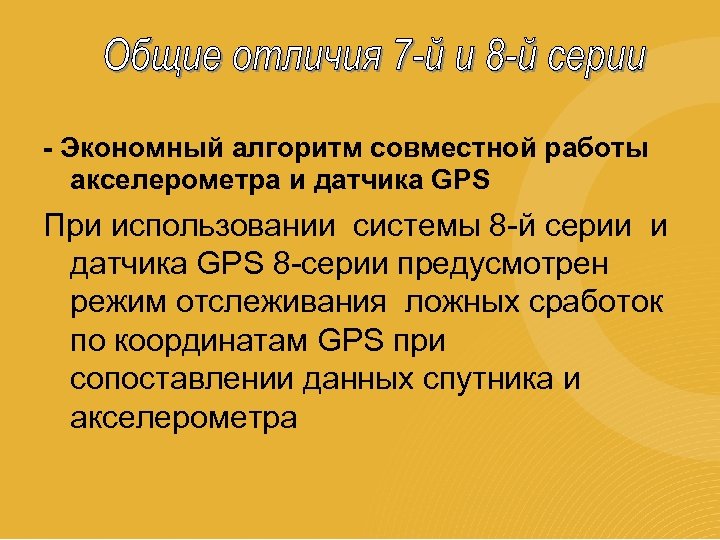

- Экономный алгоритм совместной работы акселерометра и датчика GPS При использовании системы 8 -й серии и датчика GPS 8 -серии предусмотрен режим отслеживания ложных сработок по координатам GPS при сопоставлении данных спутника и акселерометра
- Реализован Sleep-режим GSM-модуля (снижение общего энергопотребления в 1, 2 -1, 5 раза). Возможности GSM модуля SIM 900 позволяют обеспечить надежную связь с мобильным оператором при значительно меньшем токе потребления

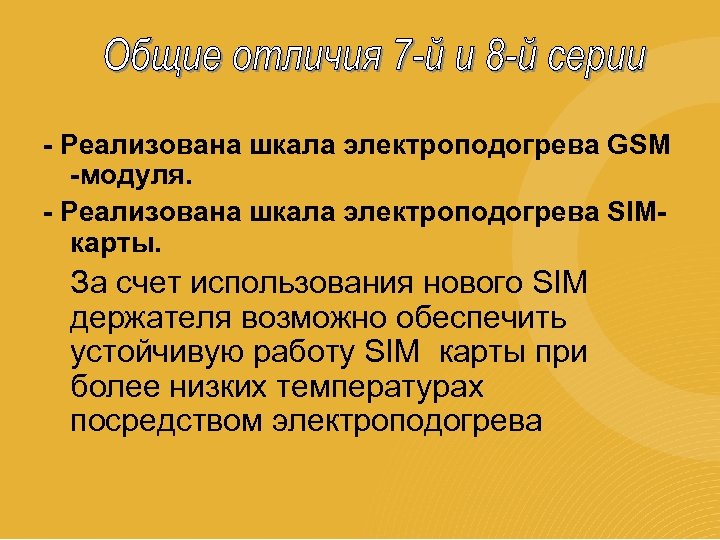

- Реализована шкала электроподогрева GSM -модуля. - Реализована шкала электроподогрева SIMкарты. За счет использования нового SIM держателя возможно обеспечить устойчивую работу SIM карты при более низких температурах посредством электроподогрева

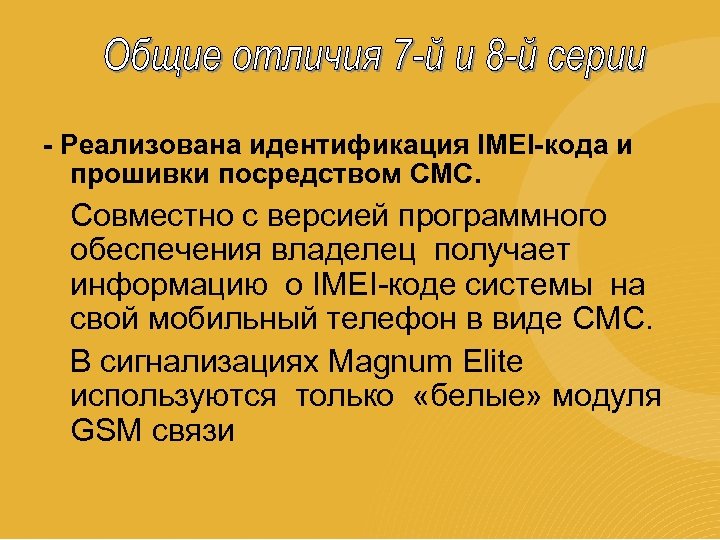

- Реализована идентификация IMEI-кода и прошивки посредством СМС. Совместно с версией программного обеспечения владелец получает информацию о IMEI-коде системы на свой мобильный телефон в виде СМС. В сигнализациях Magnum Elite используются только «белые» модуля GSM связи

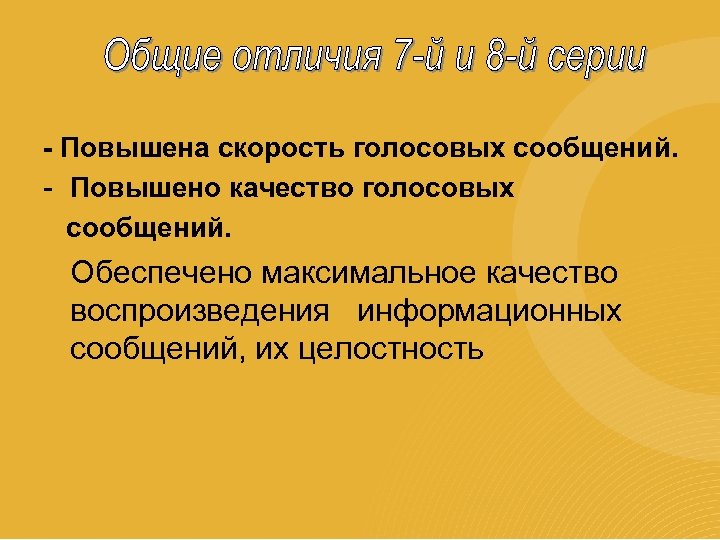

- Повышена скорость голосовых сообщений. - Повышено качество голосовых сообщений. Обеспечено максимальное качество воспроизведения информационных сообщений, их целостность

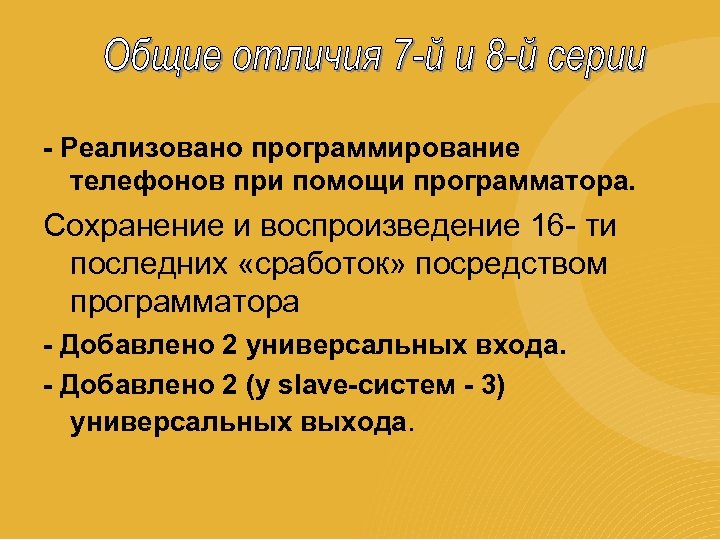

- Реализовано программирование телефонов при помощи программатора. Сохранение и воспроизведение 16 - ти последних «сработок» посредством программатора - Добавлено 2 универсальных входа. - Добавлено 2 (у slave-систем - 3) универсальных выхода.

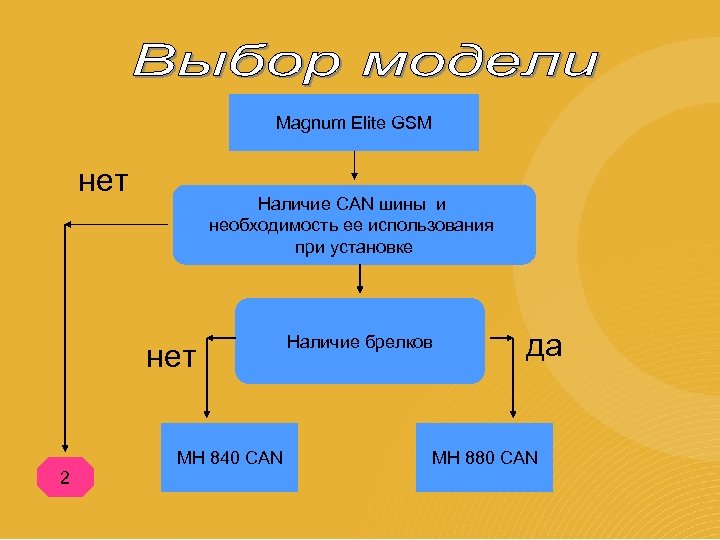

Magnum Elite GSM нет Наличие CAN шины и необходимость ее использования при установке нет 2 МН 840 CAN Наличие брелков да МН 880 CAN

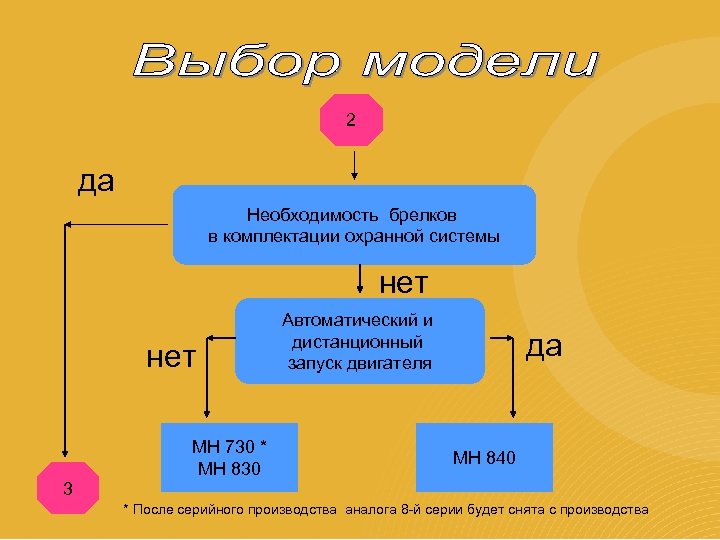

2 да Необходимость брелков в комплектации охранной системы нет МН 730 * МН 830 Автоматический и дистанционный запуск двигателя да МН 840 3 * После серийного производства аналога 8 -й серии будет снята с производства
3 нет Необходимость определения GPS координат, услуга MAGNUM CONNECT, турботаймер, дополнительные функции да Автоматический и дистанционный запуск двигателя Да МН 720* МН 820 МН 880 Нет МН 760* МН 860 * После серийного производства аналога 8 -й серии будет снята с производства

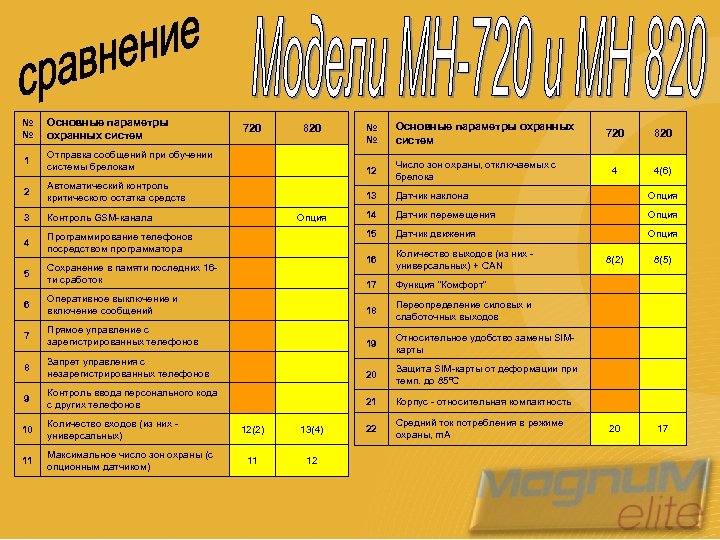

№ № Основные параметры охранных систем 12 Опция Программирование телефонов посредством программатора 5 Сохранение в памяти последних 16 ти сработок 6 Оперативное выключение и включение сообщений 7 Прямое управление с зарегистрированных телефонов 8 Запрет управления с незарегистрированных телефонов 9 Контроль ввода персонального кода с других телефонов 10 Количество входов (из них - универсальных) 11 Максимальное число зон охраны (с опционным датчиком) 720 820 Отправка сообщений при обучении системы брелокам 2 Автоматический контроль критического остатка средств 3 Контроль GSM-канала 4 720 820 Число зон охраны, отключаемых с брелока 4 4(6) 13 Датчик наклона Опция 14 Датчик перемещения Опция 15 Датчик движения Опция 16 Количество выходов (из них - универсальных) + CAN 8(2) 8(5) 17 Функция "Комфорт" 18 Переопределение силовых и слаботочных выходов 19 Относительное удобство замены SIMкарты 20 Защита SIM-карты от деформации при темп. до 85ºС 21 Корпус - относительная компактность 12(2) 13(4) 22 Средний ток потребления в режиме охраны, m. A 20 17 11 12

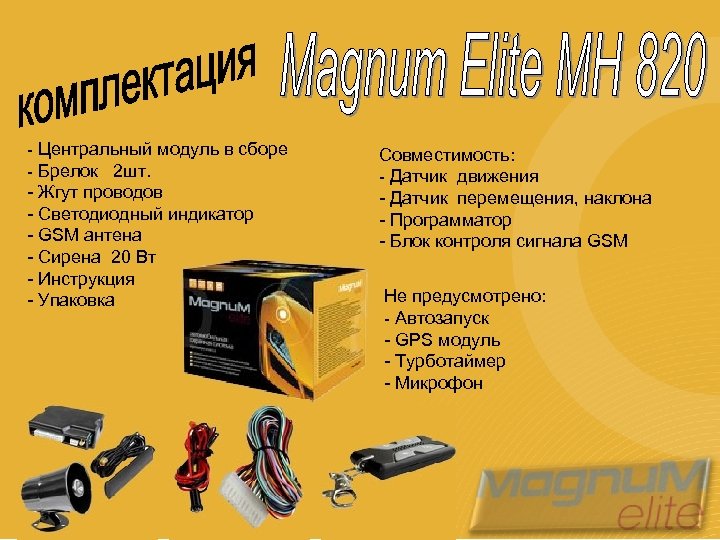

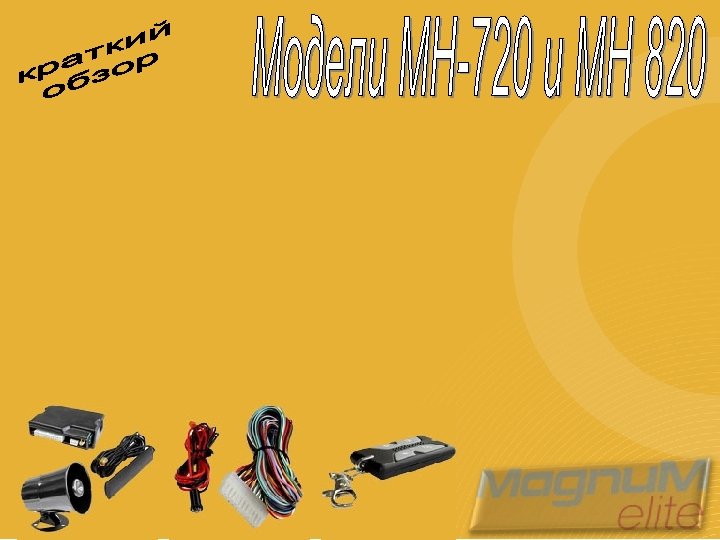

- Центральный модуль в сборе - Брелок 2 шт. - Жгут проводов - Светодиодный индикатор - GSM антена - Сирена 20 Вт - Инструкция - Упаковка Совместимость: - Датчик движения - Датчик перемещения, наклона - Программатор - Блок контроля сигнала GSM Не предусмотрено: - Автозапуск - GPS модуль - Турботаймер - Микрофон
Magnum MH-730 и МН -830 обладают всеми преимуществами современного автомобильного охранного комплекса с GSM, вплоть до возможности подключения GPS модуля и определения координат. Данная автосигнализация предназначена для автомобилей оснащенных штатными брелоками управления и интересна для покупателя , прежде всего, своей доступной ценой. При покупке Magnum MH-730 и МН 830 покупатель избавляется от дополнительных брелоков управления и при этом получает полноценную двухстороннюю автосигнализацию с удобной связью через мобильный телефон.

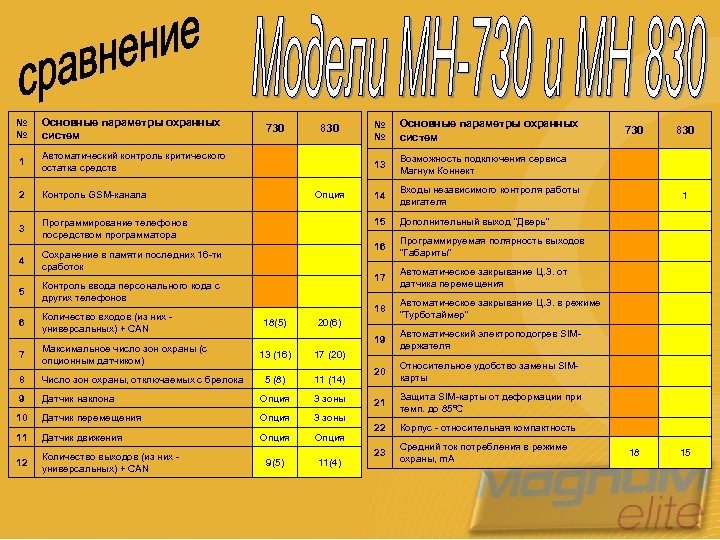

№ № Основные параметры охранных систем 1 730 830 № № Основные параметры охранных систем Автоматический контроль критического остатка средств 13 2 Контроль GSM-канала Опция 3 Программирование телефонов посредством программатора 4 5 6 Количество входов (из них - универсальных) + CAN 7 Максимальное число зон охраны (с опционным датчиком) 8 Число зон охраны, отключаемых с брелока 9 18(5) 14 Входы независимого контроля работы двигателя 1 15 Дополнительный выход "Дверь" Программируемая полярность выходов "Габариты" Автоматическое закрывание Ц. 3. от датчика перемещения Автоматическое закрывание Ц. 3. в режиме "Турботаймер" 19 18 Контроль ввода персонального кода с других телефонов Возможность подключения сервиса Магнум Коннект 17 830 16 Сохранение в памяти последних 16 -ти сработок 730 Автоматический электроподогрев SIMдержателя 20 Относительное удобство замены SIMкарты 21 Защита SIM-карты от деформации при темп. до 85ºС 22 Корпус - относительная компактность 23 Средний ток потребления в режиме охраны, m. A 18 15 20(6) 13 (16) 17 (20) 5 (8) 11 (14) Датчик наклона Опция 3 зоны 10 Датчик перемещения Опция 3 зоны 11 Датчик движения Опция 12 Количество выходов (из них - универсальных) + CAN 9(5) 11(4)
- Центральный модуль в сборе - Жгут проводов - Светодиодный индикатор - GSM антена - Сирена 20 Вт - Инструкция - Упаковка Совместимость: - Датчик движения - Блок контроля сигнала GSM - GPS модуль - Программатор - Микрофон Не предусмотренно: - Автозапуск

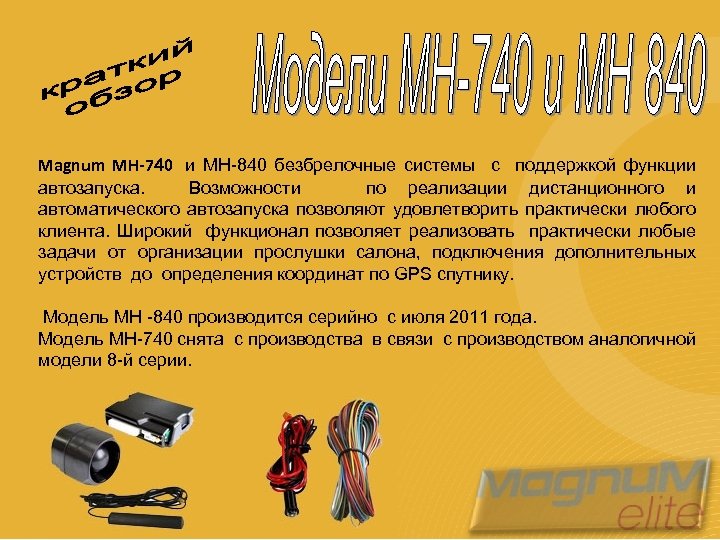

Magnum MH-740 и МН-840 безбрелочные системы с поддержкой функции автозапуска. Возможности по реализации дистанционного и автоматического автозапуска позволяют удовлетворить практически любого клиента. Широкий функционал позволяет реализовать практически любые задачи от организации прослушки салона, подключения дополнительных устройств до определения координат по GPS спутнику. Модель МН -840 производится серийно с июля 2011 года. Модель МН-740 снята с производства в связи с производством аналогичной модели 8 -й серии.

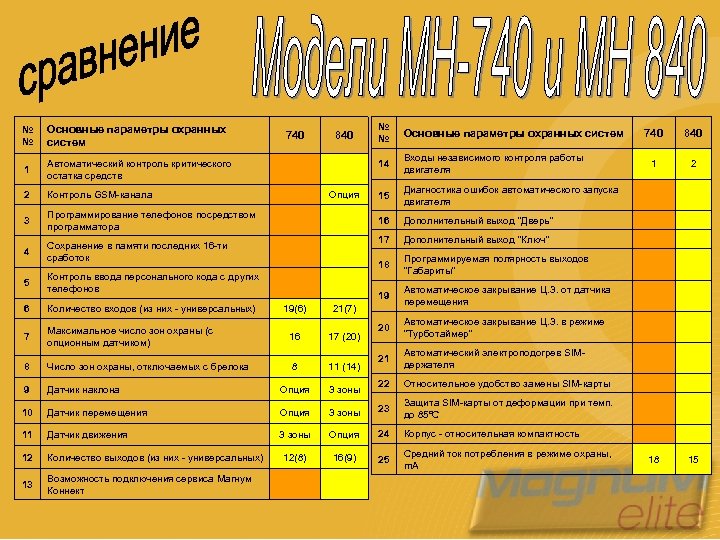

№ № Основные параметры охранных систем 14 Опция Сохранение в памяти последних 16 -ти сработок Контроль ввода персонального кода с других телефонов 6 Количество входов (из них - универсальных) 19(6) 7 Максимальное число зон охраны (с опционным датчиком) № № Основные параметры охранных систем 1 2 Контроль GSM-канала 3 Программирование телефонов посредством программатора 4 5 8 Число зон охраны, отключаемых с брелока 9 16 Входы независимого контроля работы двигателя 1 2 15 Диагностика ошибок автоматического запуска двигателя 16 Дополнительный выход "Дверь" Дополнительный выход "Ключ" Программируемая полярность выходов "Габариты" 19 Автоматический контроль критического остатка средств 840 18 840 740 17 740 Автоматическое закрывание Ц. 3. от датчика перемещения 20 Автоматическое закрывание Ц. 3. в режиме "Турботаймер" 21 Автоматический электроподогрев SIMдержателя 22 Относительное удобство замены SIM-карты 21(7) 17 (20) 8 11 (14) Датчик наклона Опция 3 зоны 10 Датчик перемещения Опция 3 зоны 23 Защита SIM-карты от деформации при темп. до 85ºС 11 Датчик движения 3 зоны Опция 24 Корпус - относительная компактность 12 Количество выходов (из них - универсальных) 12(8) 16(9) 25 Средний ток потребления в режиме охраны, m. A 18 15 13 Возможность подключения сервиса Магнум Коннект

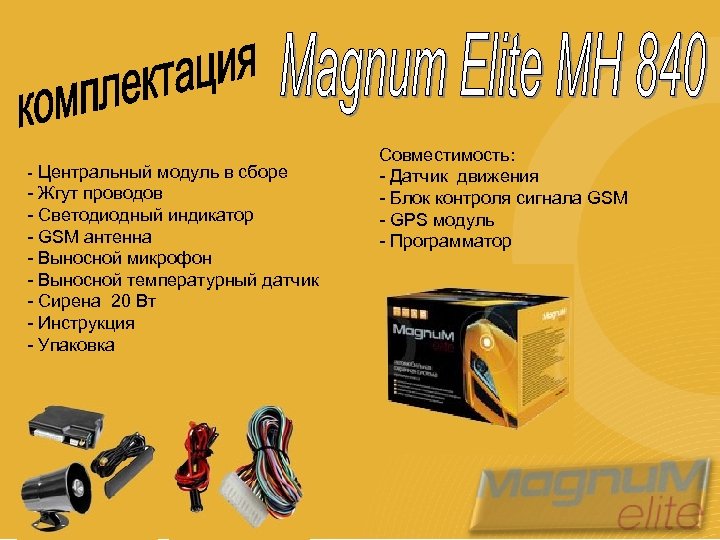

- Центральный модуль в сборе - Жгут проводов - Светодиодный индикатор - GSM антенна - Выносной микрофон - Выносной температурный датчик - Сирена 20 Вт - Инструкция - Упаковка Совместимость: - Датчик движения - Блок контроля сигнала GSM - GPS модуль - Программатор
Система Magnum Elite MH-840 CAN сходна с системой Magnum Elite MH-840 по техническому наполнению и набором функциональных возможностей, однако дополнена универсальным сетевым интерфейсом CAN. Благодаря наличию CAN платформы Magnum Elite MH-840 CAN купить можно даже для самого современного и дорогостоящего авто с многосложной замысловатой электронной частью. Как и Magnum Elite MH-840, настоящая система работает совместно с уже установленными автомобильными сигнализациями либо совместно со стационарной сигнализацией автомобиля. Модель МН -840 CAN производится серийно. Модель МН-740 CAN снята с производства в связи с производством аналогичной модели 8 -й серии.

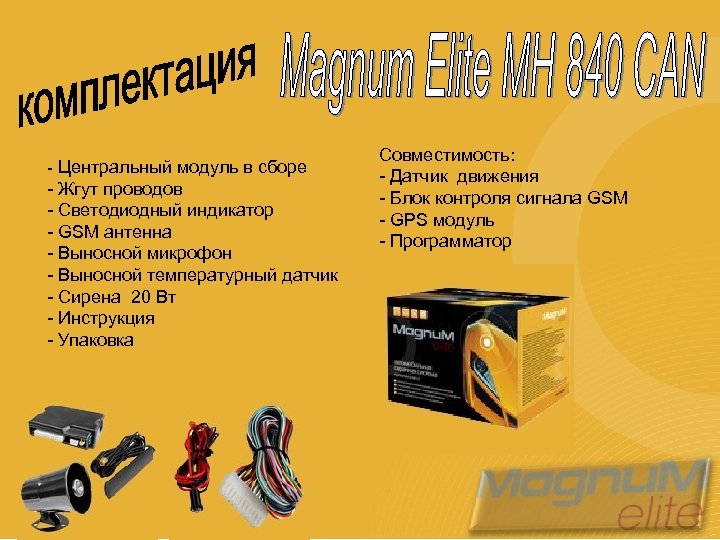

- Центральный модуль в сборе - Жгут проводов - Светодиодный индикатор - GSM антенна - Выносной микрофон - Выносной температурный датчик - Сирена 20 Вт - Инструкция - Упаковка Совместимость: - Датчик движения - Блок контроля сигнала GSM - GPS модуль - Программатор

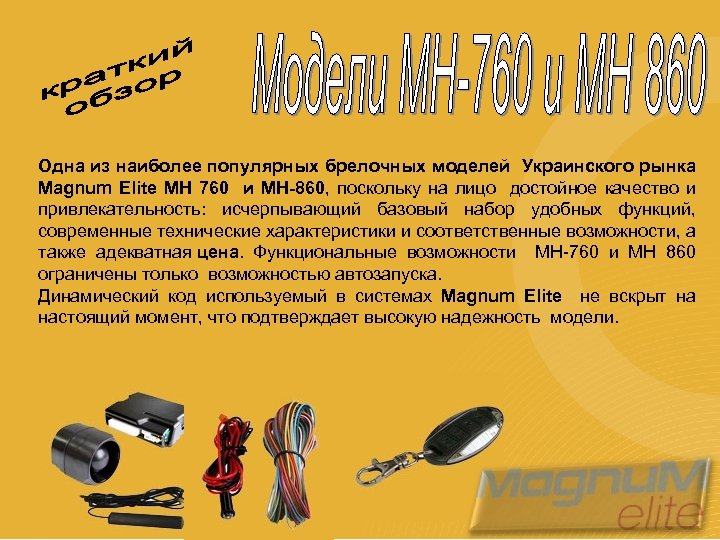

Одна из наиболее популярных брелочных моделей Украинского рынка Magnum Elite МН 760 и MH-860, поскольку на лицо достойное качество и привлекательность: исчерпывающий базовый набор удобных функций, современные технические характеристики и соответственные возможности, а также адекватная цена. Функциональные возможности МН-760 и МН 860 ограничены только возможностью автозапуска. Динамический код используемый в системах Magnum Elite не вскрыт на настоящий момент, что подтверждает высокую надежность модели.

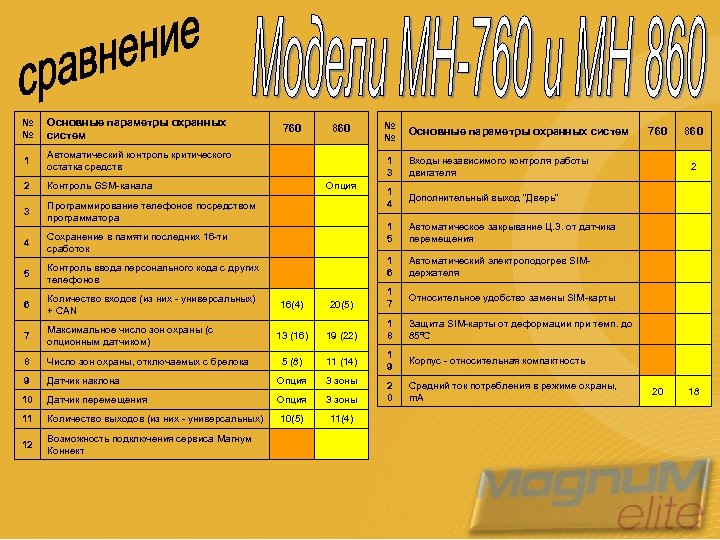

№ № Основные параметры охранных систем 1 760 860 № № Основные параметры охранных систем Автоматический контроль критического остатка средств 1 3 2 Контроль GSM-канала Опция 3 Программирование телефонов посредством программатора 4 Сохранение в памяти последних 16 -ти сработок 5 Контроль ввода персонального кода с других телефонов 6 Количество входов (из них - универсальных) + CAN 7 Максимальное число зон охраны (с опционным датчиком) 8 Число зон охраны, отключаемых с брелока 9 760 860 Входы независимого контроля работы двигателя 2 1 4 Дополнительный выход "Дверь" 1 5 Автоматическое закрывание Ц. 3. от датчика перемещения 1 6 Автоматический электроподогрев SIMдержателя 16(4) 20(5) 1 7 Относительное удобство замены SIM-карты 13 (16) 19 (22) 1 8 Защита SIM-карты от деформации при темп. до 85ºС 5 (8) 11 (14) 1 9 Корпус - относительная компактность Датчик наклона Опция 3 зоны 10 Датчик перемещения Опция 3 зоны 2 0 Средний ток потребления в режиме охраны, m. A 20 18 11 Количество выходов (из них - универсальных) 10(5) 11(4) 12 Возможность подключения сервиса Магнум Коннект

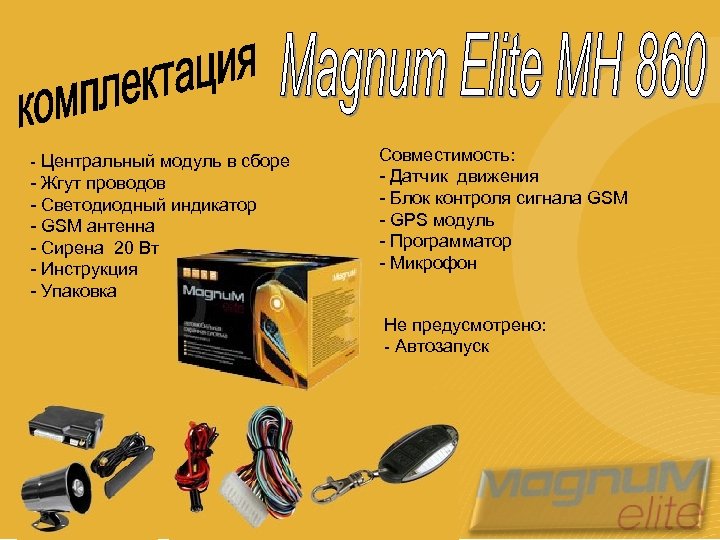

- Центральный модуль в сборе - Жгут проводов - Светодиодный индикатор - GSM антенна - Сирена 20 Вт - Инструкция - Упаковка Совместимость: - Датчик движения - Блок контроля сигнала GSM - GPS модуль - Программатор - Микрофон Не предусмотрено: - Автозапуск

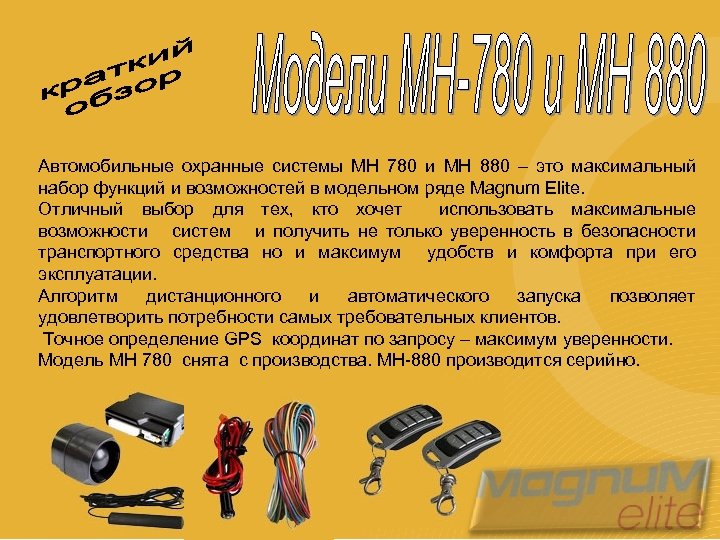

Автомобильные охранные системы МН 780 и МН 880 – это максимальный набор функций и возможностей в модельном ряде Magnum Elite. Отличный выбор для тех, кто хочет использовать максимальные возможности систем и получить не только уверенность в безопасности транспортного средства но и максимум удобств и комфорта при его эксплуатации. Алгоритм дистанционного и автоматического запуска позволяет удовлетворить потребности самых требовательных клиентов. Точное определение GPS координат по запросу – максимум уверенности. Модель МН 780 снята с производства. МН-880 производится серийно.
№ № Основные параметры охранных систем 1 780 880 № № Основные параметры охранных систем 780 880 Автоматический контроль критического остатка средств 14 Входы независимого контроля работы двигателя 1 3 2 Контроль GSM-канала Опция Диагностика ошибок автоматического запуска двигателя 3 Программирование телефонов посредством программатора 15 16 Дополнительный выход "Дверь" 4 Сохранение в памяти последних 16 -ти сработок 17 Дополнительный выход "Ключ" 5 Контроль ввода персонального кода с других телефонов 18 Автоматическое закрывание Ц. 3. от датчика перемещения 6 Количество входов (из них - универсальных) 17(5) 21(6) 19 Автоматический электроподогрев SIMдержателя 7 Максимальное число зон охраны (с опционным датчиком) 16 19 (22) 20 Относительное удобство замены SIMкарты 8 Число зон охраны, отключаемых с брелока 8 11 (14) 9 Датчик наклона Опция 3 зоны 21 Защита SIM-карты от деформации при темп. до 85ºС 10 Датчик перемещения Опция 3 зоны 22 Корпус - относительная компактность 11 Датчик движения 3 зоны Опция 23 Средний ток потребления в режиме охраны, m. A 22 18 12 Количество выходов (из них - универсальных) + CAN 13(8) 16(9) 13 Возможность подключения сервиса Магнум Коннект

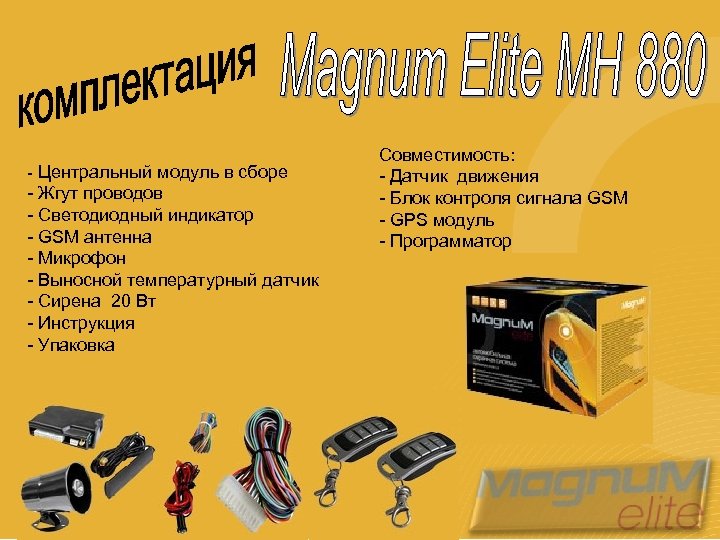

- Центральный модуль в сборе - Жгут проводов - Светодиодный индикатор - GSM антенна - Микрофон - Выносной температурный датчик - Сирена 20 Вт - Инструкция - Упаковка Совместимость: - Датчик движения - Блок контроля сигнала GSM - GPS модуль - Программатор

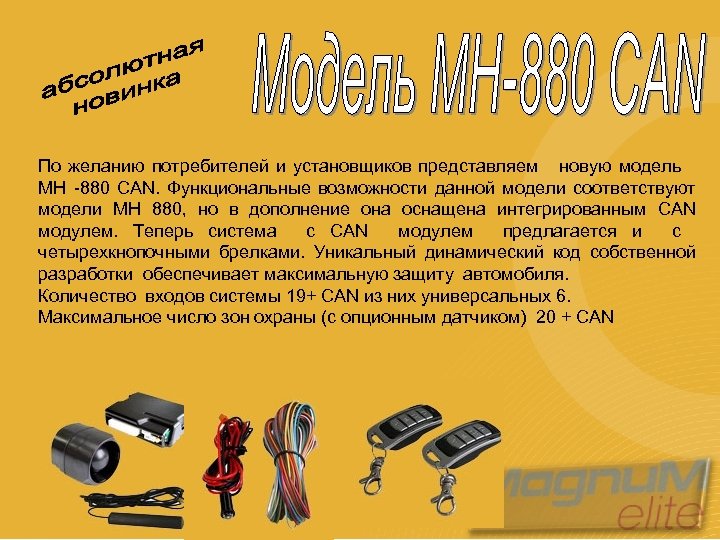

По желанию потребителей и установщиков представляем новую модель МН -880 CAN. Функциональные возможности данной модели соответствуют модели МН 880, но в дополнение она оснащена интегрированным CAN модулем. Теперь система с CAN модулем предлагается и с четырехкнопочными брелками. Уникальный динамический код собственной разработки обеспечивает максимальную защиту автомобиля. Количество входов системы 19+ CAN из них универсальных 6. Максимальное число зон охраны (с опционным датчиком) 20 + CAN

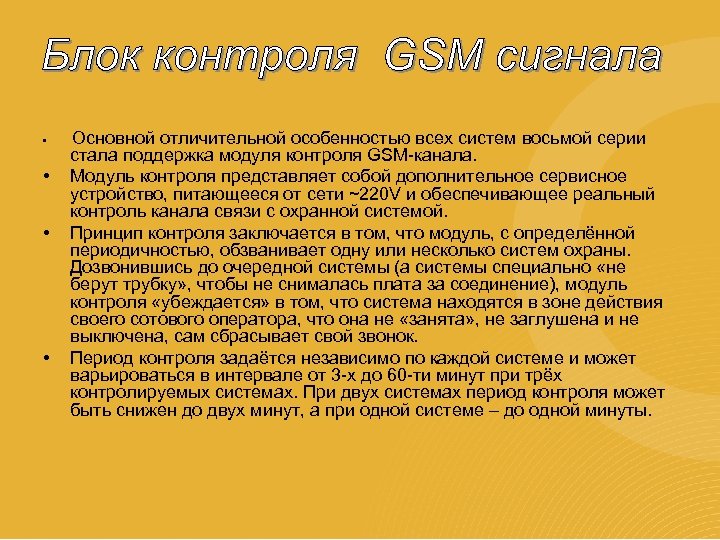

• • Основной отличительной особенностью всех систем восьмой серии стала поддержка модуля контроля GSM-канала. Модуль контроля представляет собой дополнительное сервисное устройство, питающееся от сети ~220 V и обеспечивающее реальный контроль канала связи с охранной системой. Принцип контроля заключается в том, что модуль, с определённой периодичностью, обзванивает одну или несколько систем охраны. Дозвонившись до очередной системы (а системы специально «не берут трубку» , чтобы не снималась плата за соединение), модуль контроля «убеждается» в том, что система находятся в зоне действия своего сотового оператора, что она не «занята» , не заглушена и не выключена, сам сбрасывает свой звонок. Период контроля задаётся независимо по каждой системе и может варьироваться в интервале от 3 -х до 60 -ти минут при трёх контролируемых системах. При двух системах период контроля может быть снижен до двух минут, а при одной системе – до одной минуты.

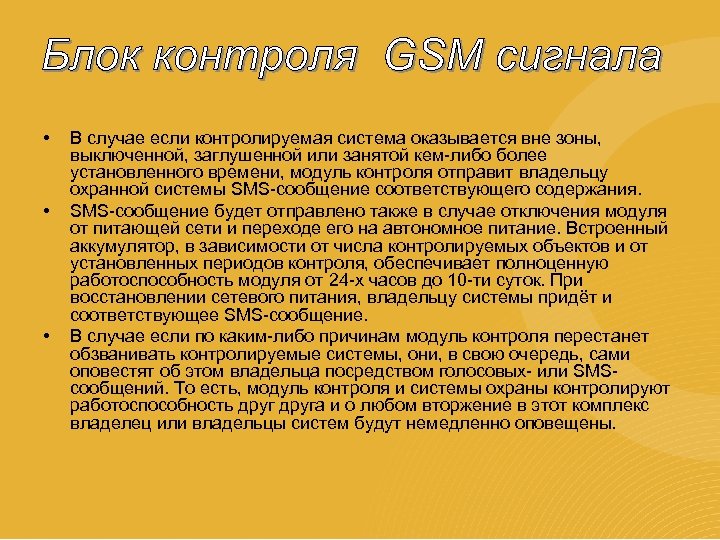

• • • В случае если контролируемая система оказывается вне зоны, выключенной, заглушенной или занятой кем-либо более установленного времени, модуль контроля отправит владельцу охранной системы SMS-сообщение соответствующего содержания. SMS-сообщение будет отправлено также в случае отключения модуля от питающей сети и переходе его на автономное питание. Встроенный аккумулятор, в зависимости от числа контролируемых объектов и от установленных периодов контроля, обеспечивает полноценную работоспособность модуля от 24 -х часов до 10 -ти суток. При восстановлении сетевого питания, владельцу системы придёт и соответствующее SMS-сообщение. В случае если по каким-либо причинам модуль контроля перестанет обзванивать контролируемые системы, они, в свою очередь, сами оповестят об этом владельца посредством голосовых- или SMSсообщений. То есть, модуль контроля и системы охраны контролируют работоспособность друга и о любом вторжение в этот комплекс владелец или владельцы систем будут немедленно оповещены.

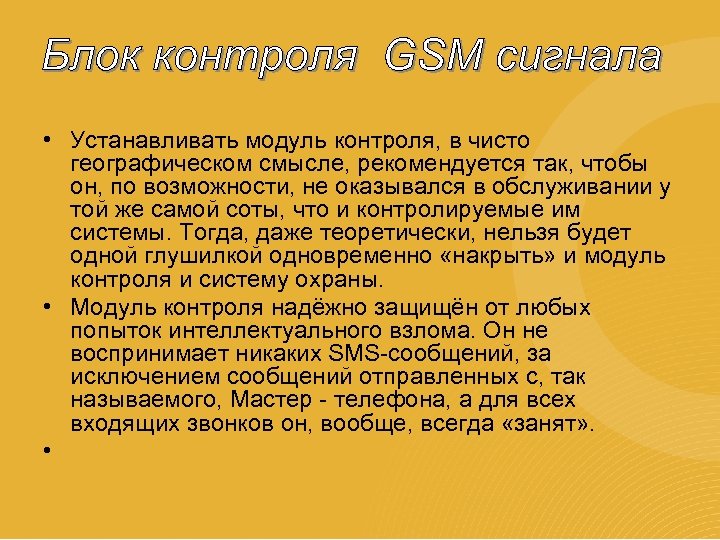

• Устанавливать модуль контроля, в чисто географическом смысле, рекомендуется так, чтобы он, по возможности, не оказывался в обслуживании у той же самой соты, что и контролируемые им системы. Тогда, даже теоретически, нельзя будет одной глушилкой одновременно «накрыть» и модуль контроля и систему охраны. • Модуль контроля надёжно защищён от любых попыток интеллектуального взлома. Он не воспринимает никаких SMS-сообщений, за исключением сообщений отправленных с, так называемого, Мастер - телефона, а для всех входящих звонков он, вообще, всегда «занят» . •

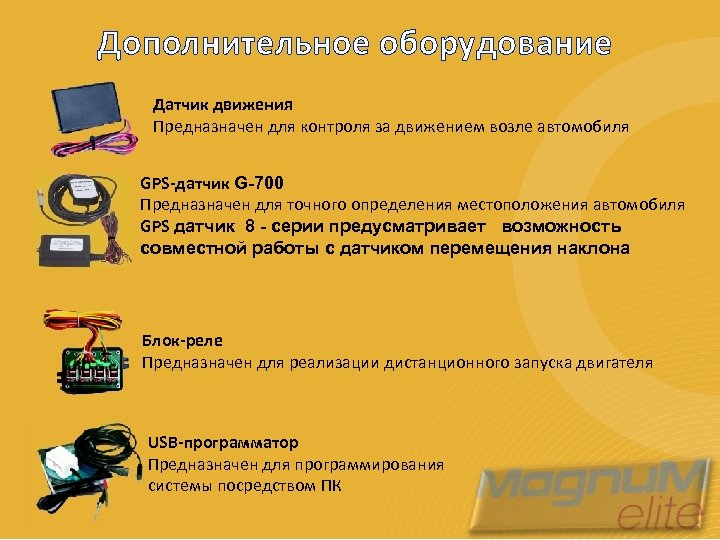

Дополнительное оборудование Датчик движения Предназначен для контроля за движением возле автомобиля GPS-датчик G-700 Предназначен для точного определения местоположения автомобиля GPS датчик 8 - серии предусматривает возможность совместной работы с датчиком перемещения наклона Блок-реле Предназначен для реализации дистанционного запуска двигателя USB-программатор Предназначен для программирования системы посредством ПК

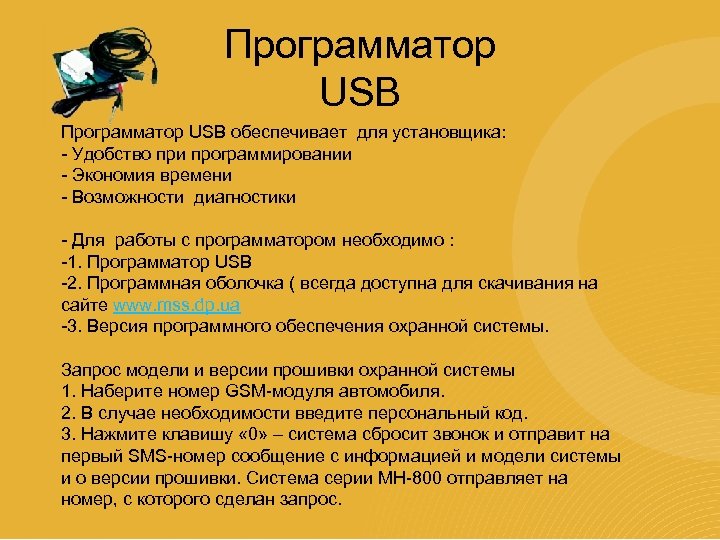

Программатор USB обеспечивает для установщика: - Удобство при программировании - Экономия времени - Возможности диагностики - Для работы с программатором необходимо : -1. Программатор USB -2. Программная оболочка ( всегда доступна для скачивания на сайте www. mss. dp. ua -3. Версия программного обеспечения охранной системы. Запрос модели и версии прошивки охранной системы 1. Наберите номер GSM-модуля автомобиля. 2. В случае необходимости введите персональный код. 3. Нажмите клавишу « 0» – система сбросит звонок и отправит на первый SMS-номер сообщение с информацией и модели системы и о версии прошивки. Система серии MH-800 отправляет на номер, с которого сделан запрос.

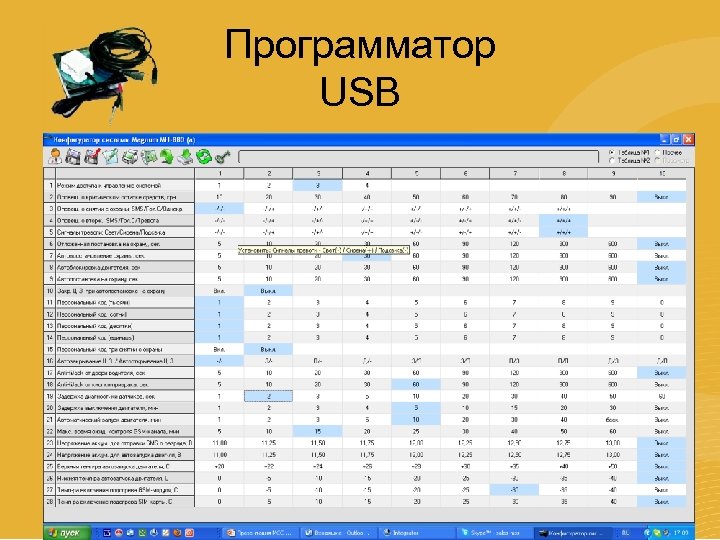

Программатор USB

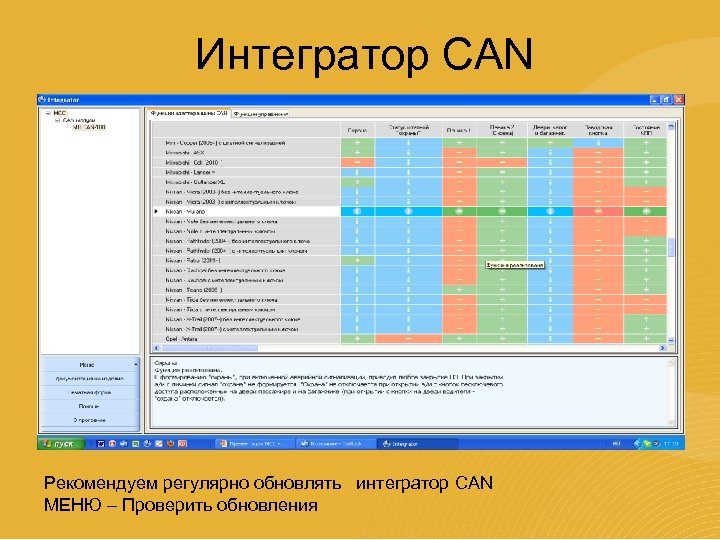

Интегратор CAN Рекомендуем регулярно обновлять интегратор CAN МЕНЮ – Проверить обновления
Сайт производителя www. mss. dp. ua или www. magnum. org. ua • На сайте производителя предлагаем всегда актуальную информацию • - инструкции • - оболочка программатора • - интегратор CAN • - сравнительные характеристики систем • - форум пользователей и установщиков • - новости • - рекламные материалы
Техническая поддержка • На сайте производителя на форуме, • У специалиста технической поддержки дилера • По телефону специалиста производителя МСС 067 -637 -20 -29 Александр
Специалисты Рекомендуют MAGNUM ELITE -Надежно -Удобно -Выгодно
Спасибо за внимание www. mss. dp. ua
