БОЛЕЕ 20 ЛЕТ НА РЫНКЕ БЕЗОПАСНОСТИ РОССИИ Казань

БОЛЕЕ 20 ЛЕТ НА РЫНКЕ БЕЗОПАСНОСТИ РОССИИ! Казань 2013

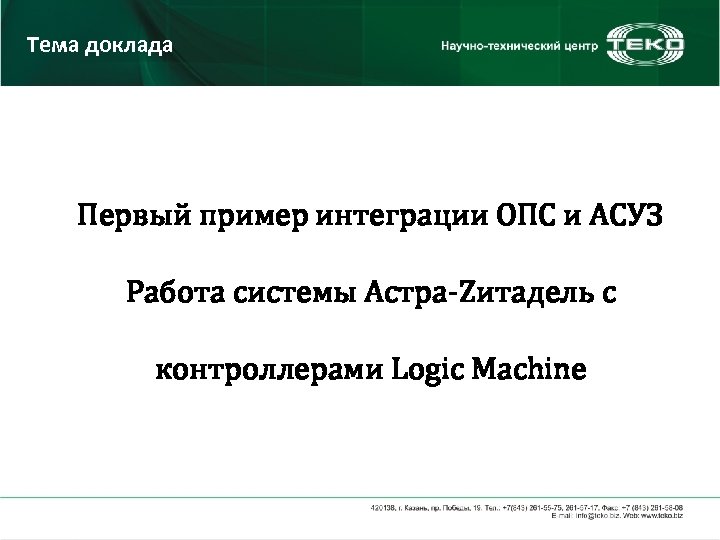

Тема доклада Первый пример интеграции ОПС и АСУЗ Работа системы Астра-Zитадель с контроллерами Logic Machine

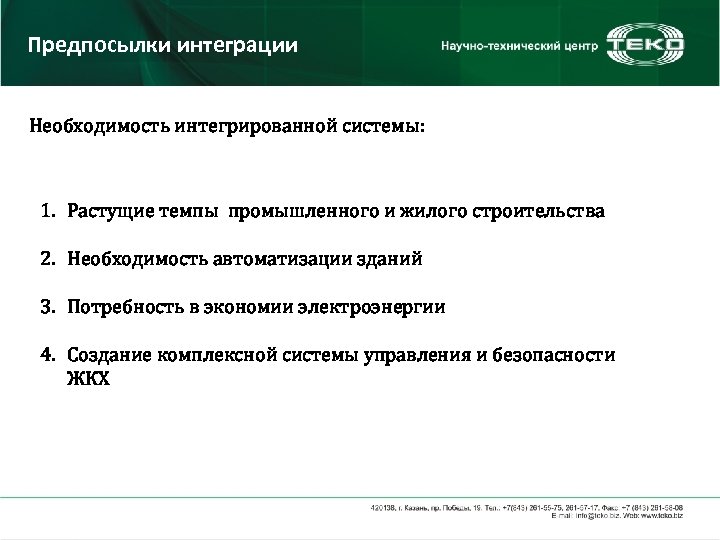

Предпосылки интеграции Необходимость интегрированной системы: 1. Растущие темпы промышленного и жилого строительства 2. Необходимость автоматизации зданий 3. Потребность в экономии электроэнергии 4. Создание комплексной системы управления и безопасности ЖКХ

Партнеры по интеграции Производитель систем охранно-пожарной сигнализации под брендом Астра www. teko. biz Специализированный производитель мультипротокольных компонентов АСУЗ www. evika. ru

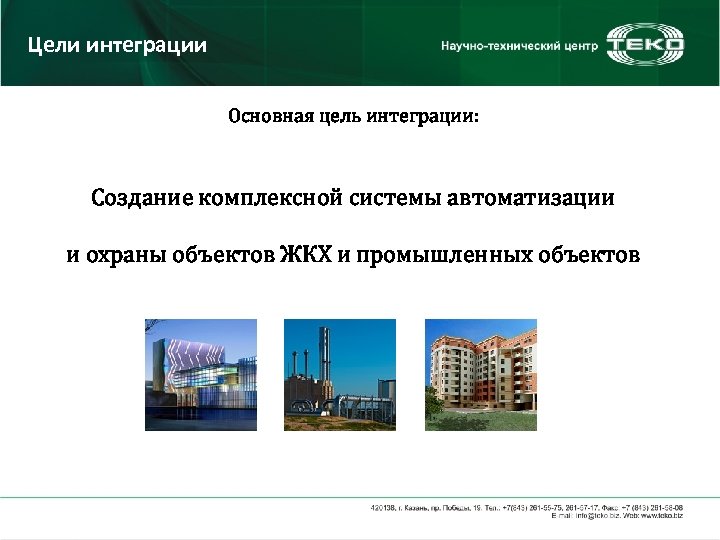

Цели интеграции Основная цель интеграции: Создание комплексной системы автоматизации и охраны объектов ЖКХ и промышленных объектов

Схема интеграции Периферийно е устройство Общая схема интеграции: Контроллер АСУЗ (master) Периферийно е устройство Передача Информации По Интерфейсу Контроллер ОПС Периферийно е устройство (slave) Периферийно е устройство

Современная комбинированная система охранно-пожарной сигнализации АСТРА ЦИТАДЕЛЬ

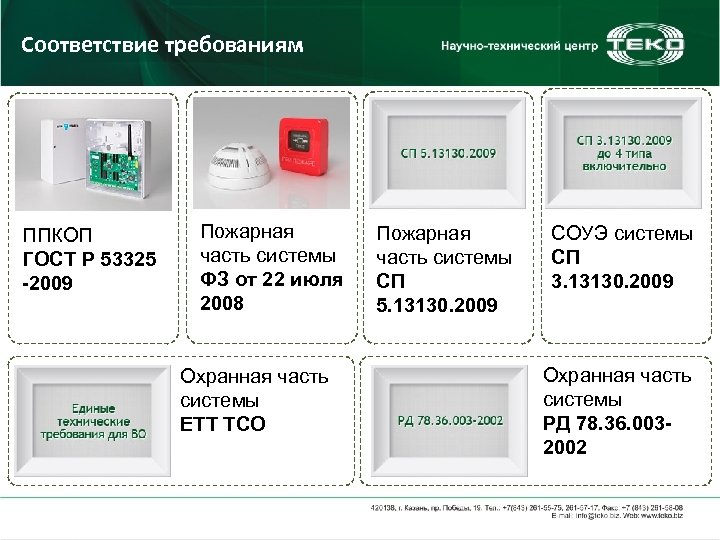

Соответствие требованиям ППКОП ГОСТ Р 53325 -2009 Пожарная часть системы ФЗ от 22 июля 2008 Охранная часть системы ЕТТ ТСО Пожарная часть системы СП 5. 13130. 2009 СОУЭ системы СП 3. 13130. 2009 Охранная часть системы РД 78. 36. 0032002

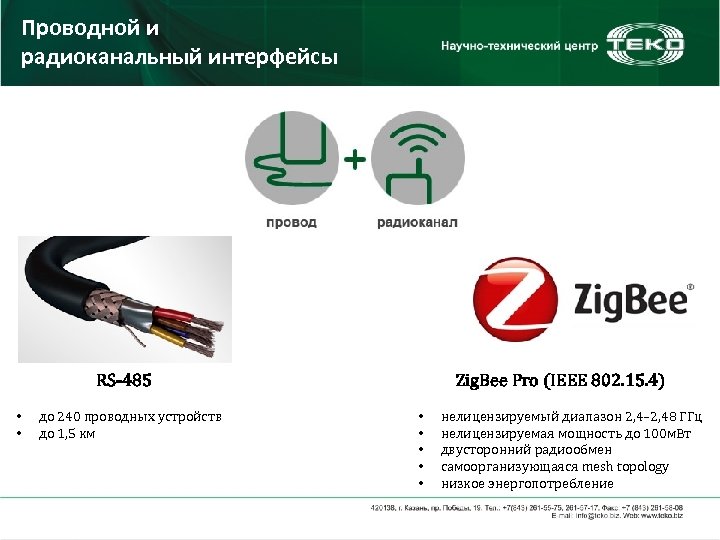

Проводной и радиоканальный интерфейсы RS-485 • • до 240 проводных устройств до 1, 5 км Zig. Bee Pro (IEEE 802. 15. 4) • • • нелицензируемый диапазон 2, 4– 2, 48 ГГц нелицензируемая мощность до 100 м. Вт двусторонний радиообмен cамоорганизующаяся mesh topology низкое энергопотребление

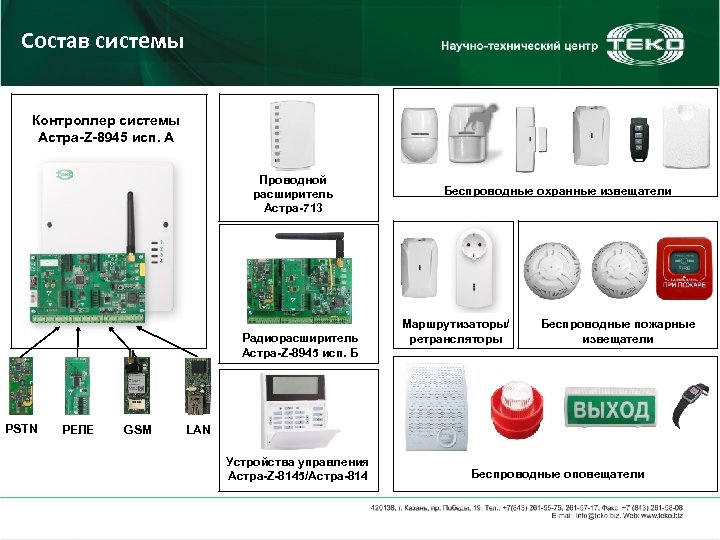

Состав системы Контроллер системы Астра-Z-8945 исп. А Проводной расширитель Астра-713 Радиорасширитель Астра-Z-8945 исп. Б PSTN РЕЛЕ GSM Беспроводные охранные извещатели Маршрутизаторы/ ретрансляторы Беспроводные пожарные извещатели LAN Устройства управления Астра-Z-8145/Астра-814 Беспроводные оповещатели

Астра – 863 Модули индикации RS-485 Астра-Z-8945 исп. Б до 8 радио расширителей Контроллер Астра-Z-8945 исп. А RS-485 2000 радиоустройств RS-485 Астра - 823 Модули реле RS-485 Принцип работы системы шлейф сигнализации до 250 устройств по RS-485 Астра -713 до 30 проводных расширителей 240 проводных устройств

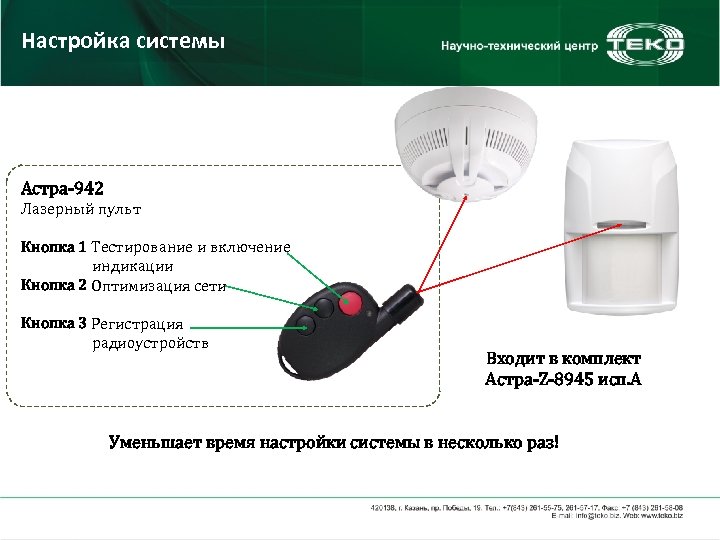

Настройка системы Астра-942 Лазерный пульт Кнопка 1 Тестирование и включение индикации Кнопка 2 Оптимизация сети Кнопка 3 Регистрация радиоустройств Входит в комплект Астра-Z-8945 исп. А Уменьшает время настройки системы в несколько раз!

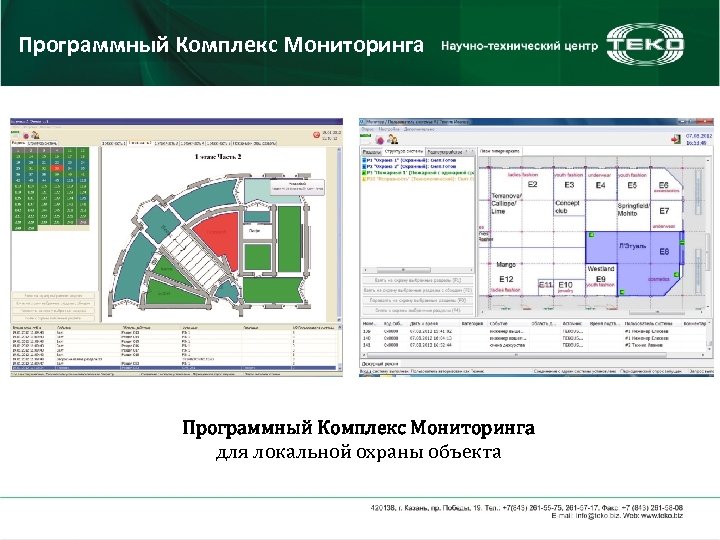

Программный Комплекс Мониторинга для локальной охраны объекта

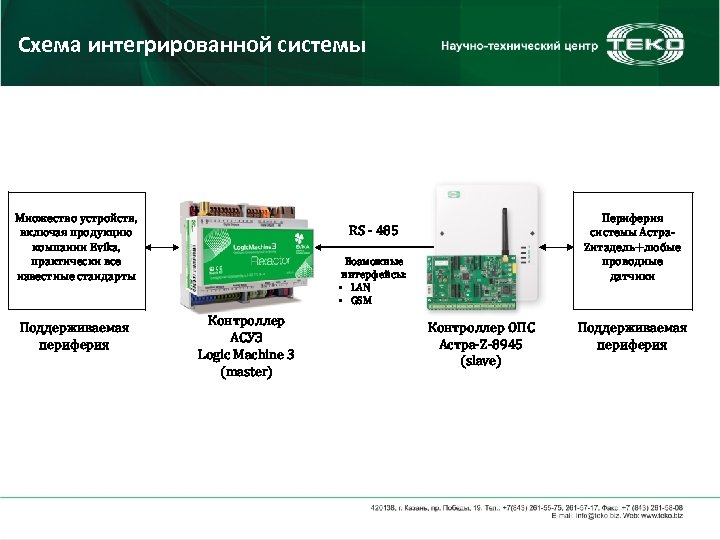

Схема интегрированной системы Множество устройств, включая продукцию компании Evika, практически все известные стандарты Поддерживаемая периферия Периферия системы Астра. Zитадель+любые проводные датчики RS - 485 Возможные интерфейсы: • LAN • GSM Контроллер АСУЗ Logic Machine 3 (master) Контроллер ОПС Астра-Z-8945 (slave) Поддерживаемая периферия

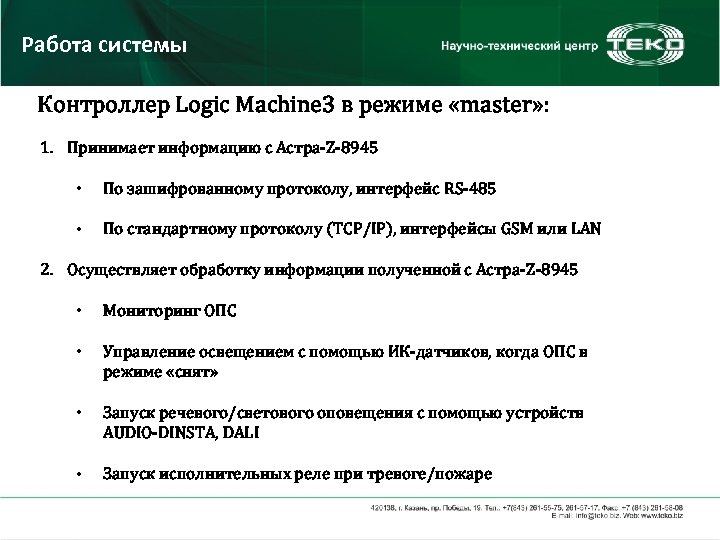

Работа системы Контроллер Logic Machine 3 в режиме «master» : 1. Принимает информацию с Астра-Z-8945 • По зашифрованному протоколу, интерфейс RS-485 • По стандартному протоколу (TCP/IP), интерфейсы GSM или LAN 2. Осуществляет обработку информации полученной с Астра-Z-8945 • Мониторинг ОПС • Управление освещением с помощью ИК-датчиков, когда ОПС в режиме «снят» • Запуск речевого/светового оповещения с помощью устройств AUDIO-DINSTA, DALI • Запуск исполнительных реле при тревоге/пожаре

Спасибо за внимание! Производитель систем охраннопожарной сигнализации под брендом Астра Специализированный производитель мультипротокольных компонентов АСУЗ ООО «ТЕКО – Торговый Дом» г. Казань Проспект Победы, 19 тел. : +7 (843) 261 -55 -75 Web: www. teko. biz ООО «Эвика» г. Москва Новочеремушкинская, 16 тел. : +7 (495) 988 -09 -91 Web: www. evika. ru
