БОКОВОЙ, МИКРОБОКОВОЙ МЕТОДЫ.
Боковой каротаж • Фокусированные зонды. Основным недостатком при регистрации комплекса БЭЗ является то, что при проведении исследований в пластах с очень высоким удельным сопротивлением или наоборот с очень низким сопротивлением, либо в разрезах с частым чередованием пластов с высокими и низкими сопротивлениям для обработки получаемых результатов требовалось вводить очень большое количество поправочных коэффициентов. Подобная ситуация связана прежде всего с тем, что при регистрации зондами БКЗ линии тока от питающих электродов распространяются во все стороны и направление их движения невозможно контролировать. Соответственно, основной поток линий устремляется в зоны наименьшего сопротивления, а применении буровых растворов с высокой степенью минерализации происходит шунтирование линий тока только по буровому раствору. Т. е. зонды БКЗ являются нефокусированными. • Для устранения подобной ситуации для измерения удельного сопротивления горных пород применяются фокусированные зонды. Регистрация кривой сопротивления фокусированными зондами называется боковым каротажем (БК).
Боковой каротаж (БК) • - электрические исследования фокусированными зондами с фокусировкой тока в радиальном направлении с помощью экранных электродов. Измеряемая величина - кажущееся удельное электрическое сопротивление. Единица измерения - Ом*м. При регистрации БК применяют трех -, семи - и девятиэлектродные зонды. Наибольшее распространение получил трехэлектродный зонд
Схема проведения трёхэлектродного бокового каротажа А 0 - основной токовый электрод; Аэ - экранный электрод; В - обратный токовый электрод; N - обратный измерительный электрод; I 0 токовые линии основного токового электрода; Iэ - токовые линии экранного электрода. Управление (фокусировка) полем зонда осуществляется при помощи экранных электродов, к-рые препятствуют растеканию тока осн. электрода по скважине и направляют его в исследуемый пласт. Измеряются разность потенциалов между электродами (одним из экранных и удалённым измерительным) и сила тока через осн. токовый электрод. Кажущееся сопротивление (частное этих величин) регистрируется при помощи каротажной станции, расположенной на поверхности.

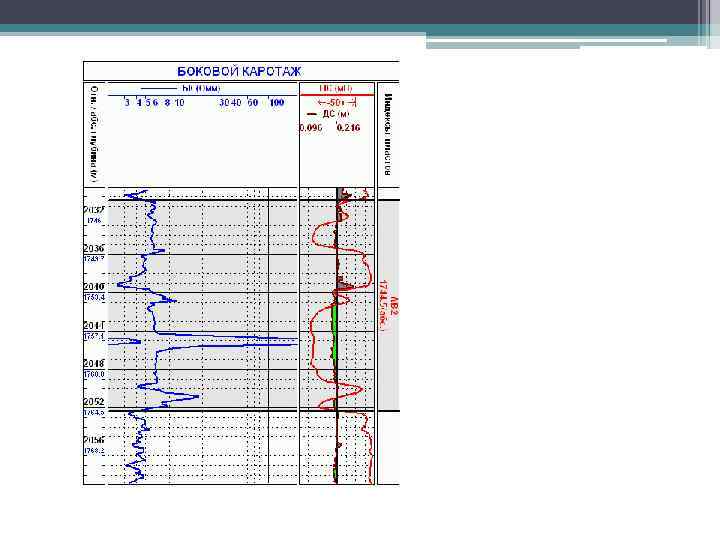

Боковой каротаж предназначен для электрических исследований трехэлектродными и многоэлектродными зондами с фокусировкой тока в радиальном направлении с помощью экранных электродов. Значения кажущихся сопротивлений, измеряемых при боковом каротаже, слабо искажаются влиянием скважины и вмещающих пород. Метод эффективен для изучения разрезов с частым чередованием пластов. Типовые условия применения: • применяется в необсаженных скважинах, заполненных пресным или минерализованным раствором. Применение: • литологическое расчленение разреза; • определение удельного электрического сопротивления пластов и характера насыщения в комплексе с другими геофизическими методами. Технические особенности модуля ЭК-73 П: • исследования в скважинах диаметром не менее 100 мм; • диапазон измерения кажущегося сопротивления: 0. 5 -40000 Омм; • прибор однозондовый трехэлектродный; • возможность проведения спускоподъемных операций через буровой инструмент; • возможность работы в составе модульной сборки. модуля ЭК-1 Т: • возможность работы в глубоких и сверхглубоких скважинах при аномально-высоких термобарических условиях.
Боковой микрокаротаж (МБК) Диаграмма МБК, благодаря фокусировке тока и малым размерам электродов, очень отчетливо расчленяет разрез скважины. Особенно резкой дифференциацией характеризуются трещиннокавернозные породы. Границы пластов определяют так же, как и в БК - по точкам резкого возрастания ρэ. Коэффициент зонда МБК определяют опытным путем. Разность потенциалов измеряется между приемными электродами и корпусом зонда Метод микрозондов не позволяет точно определить сопротивление промытых пород в скважинах, пробуренных на высокоминерализованном буровом растворе или тогда, когда толщина глинистой корки превышает 1, 5 см. Для таких случаев предложен микробоковой каротаж (МБК или БМК). В боковом микрокаротаже (МБК) измеряется сопротивление прискважинной части пласта (промытой зоны) двухэлектродной установкой, состоящей из центрального токового электрода Ао и окружающего экранного электрода Аэ, укрепленных на внешней поверхности измерительного башмака, прижимаемого к стенке скважины (рисунок. 2)
Боковой микрокаротаж основан на регистрации кажущегося удельного электрического сопротивления прискважинной зоны фокусированным микрозондом, установленным на прижимном изоляционном башмаке. Типовые условия применения: скважины необсаженные, вертикальные и слабонаклонные, заполненные пресной или минерализованной жидкостью; ограничением в применении метода являются: существенное изменение диаметра и формы сечения ствола скважины, препятствующее плотному прилеганию башмака к стенке скважины, а также наличие раствора в скважине с удельным электрическим сопротивлением менее 0. 05 Омм. Применение: расчленение разреза с высокой точностью; определение удельного электрического сопротивления промытой зоны; определение эффективной толщины пластов. Технические особенности модуля МК-ГП: • исследования в скважинах диаметром 150 -400 мм; • диапазон измерения кажущегося сопротивления: 0. 5 -800 Омм; • прибор однозондовый трехэлектродный; • одновременная регистрация с МКЗ и МКВ; • возможность применения в составе модульной сборки. модуля МК-1 Т: • возможность работы в глубоких и сверхглубоких скважинах при аномальновысоких термобарических условиях.
