Боковое Каротажное Зондирование Выполнил студент группы 03 -105 Гимазов А. А.
ЗОНДИРОВАНИЕ БОКОВОЕ КАРОТАЖНОЕ (БКЗ) ØМетод электрического каротажа скважин. ØЗаключается в последовательном измерении кажущегося удельного сопротивления (рк) серией зондов разного размера одного типа, обеспечивающих радиальное электрическое зондирование пород.

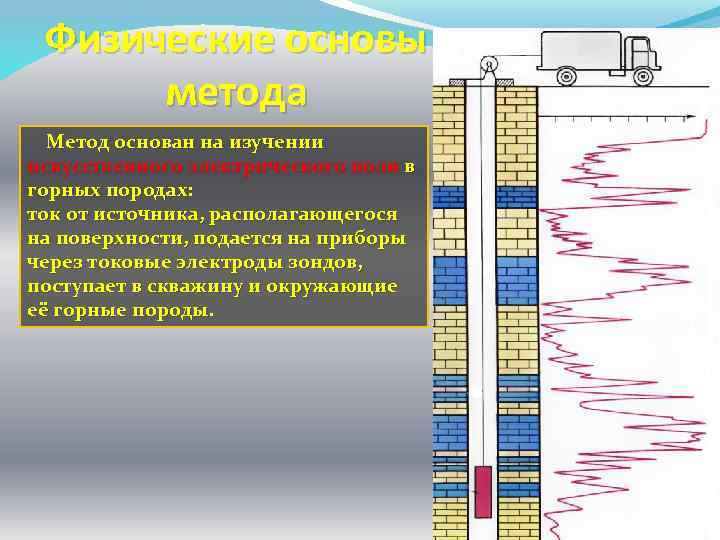

Физические основы метода Метод основан на изучении искусственного электрического поля в горных породах: ток от источника, располагающегося на поверхности, подается на приборы через токовые электроды зондов, поступает в скважину и окружающие её горные породы.
Аппаратура Стандартная технология БКЗ предусматривает регистрацию показаний: • пяти последовательных градиент-зондов: A 0. 4 M 0. 1 N (глубинность 0, 45 м) A 1. 0 M 0. 1 N, (глубинность 1, 05 м) A 2. 0 M 0. 5 N, (глубинность 2, 25 м) A 4. 0 M 0. 5 N, (глубинность 4, 25 м) A 8. 0 M 1. 0 N; (глубинность 8, 5 м ) A Г • одного обращенного градиент-зонда N 0. 5 M 2. 0 A; • одного потенциал-зонда N 6. 0 M 0. 5 A; • токовой резистивиметрии. M O N Градиент зонд
Интерпретация данных БКЗ • На основании теоретических формул построены палетки БКЗ для определения истинного удельного сопротивления пластов при отсутствии проникновения фильтрата промывочной жидкости (двухслойные палетки) и при его наличии (трехслойные палетки).

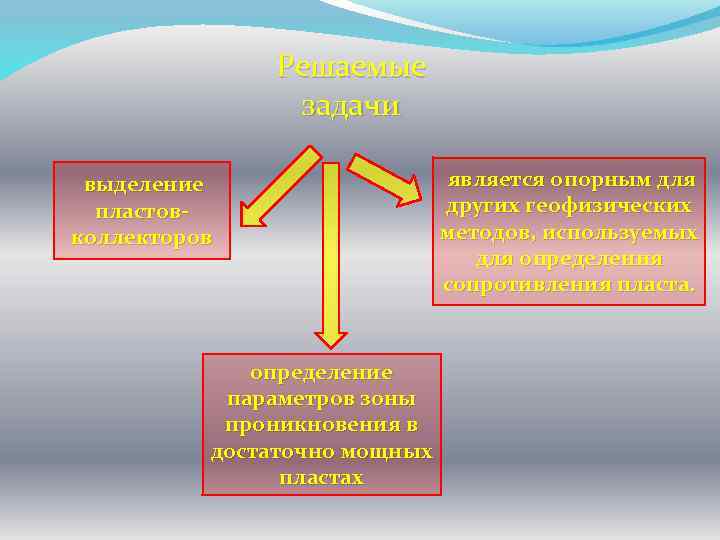

Решаемые задачи выделение пластовколлекторов определение параметров зоны проникновения в достаточно мощных пластах является опорным для других геофизических методов, используемых для определения сопротивления пласта.

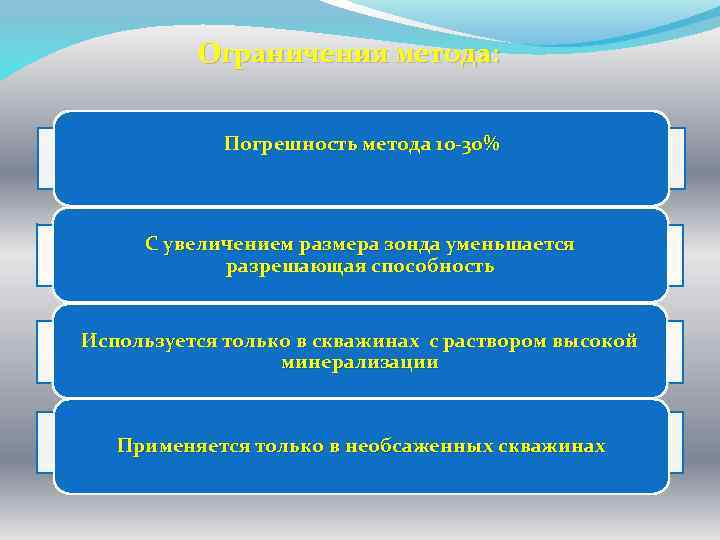

Ограничения метода: Погрешность метода 10 -30% С увеличением размера зонда уменьшается разрешающая способность Используется только в скважинах с раствором высокой минерализации Применяется только в необсаженных скважинах
Список литературы • • Д. И. Дьяконов «Общий курс геофизических исследований скважин» Комаров С. Г. Геофизические методы исследования скважин. Изд. второе. М. , "Недра" 1973 Справочник Геофизика М. , Гостоптехиздат, 1961. УИТЕНБЕРГ, ГОРИЗОНТАЛЬНЫЕ НЕОДНОРОДНОСТИ ПЛАСТА
