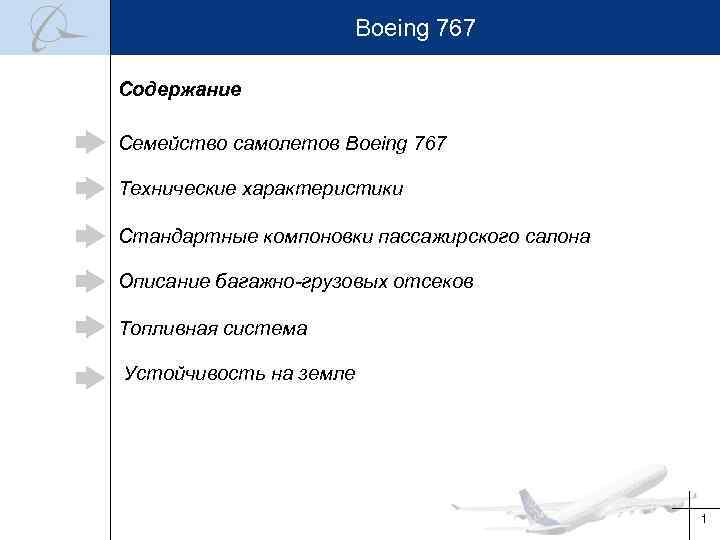

Boeing 767 Содержание Семейство самолетов Boeing 767 Технические характеристики Стандартные компоновки пассажирского салона Описание багажно-грузовых отсеков Топливная система Устойчивость на земле 1
Boeing 767 Семейство самолетов Boeing 767 -400 ER 767 -300 F 767 -300 ER 767 -200 ER 2
Boeing 767 -200 ER Длина(м) 767 -300 ER 767 -400 ER 48, 51 54, 94 61, 37 47, 57 51, 92 12220 11305 10450 MTW (кг) 152861 -179623 172819 -187334 204570 MTOW (кг) 151954 -179169 172365 -186880 204116 MLW (кг) 126099 -136078 -145150 158757 MZFW (кг) 114759 -117934 126099 -133810 149685 Емкость баков (л) 91380 91370 OEW (кг) 82377 90011 103872 216 (max 290) 261 (max 299) 296 (max 409) Размах крыла (м) Дальность полета (км) Количество кресел 3
Boeing 767 -200 Стандартные компоновки пассажирского салона Трех классовая F 15 C 40 Y 126 шаг 60/38/32 in Двух классовая C 18 Y 206 шаг 38/32 in Монокласс Y 255 шаг 30 in 4

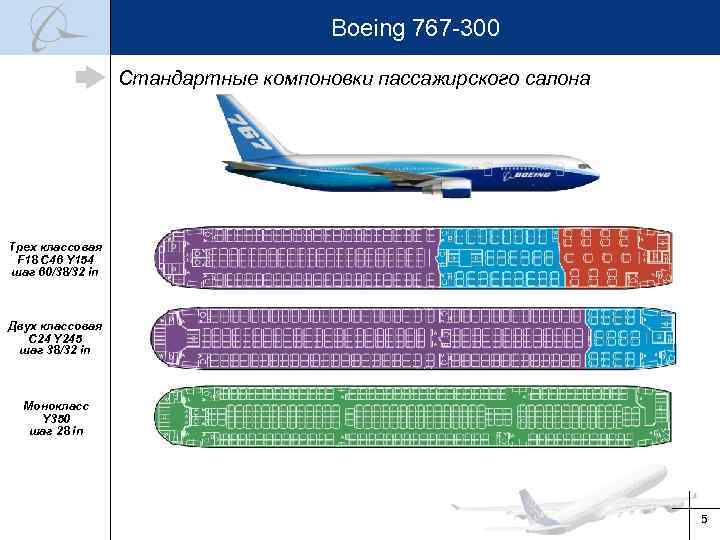

Boeing 767 -300 Стандартные компоновки пассажирского салона Трех классовая F 18 C 46 Y 154 шаг 60/38/32 in Двух классовая C 24 Y 245 шаг 38/32 in Монокласс Y 350 шаг 28 in 5
Boeing 767 -400 Стандартные компоновки пассажирского салона Трех классовая F 20 C 50 Y 175 шаг 60/38/32 in Двух классовая C 28 Y 276 шаг 38/32 in Монокласс Y 375 шаг 31 in 6
Boeing 767 Описание багажно-грузовых отсеков – Общие данные На ВС семейства B 767 нижнее подпольное пространство разделено на 3 багажника: - передний (FWD) отсеки 1+2 - задний (AFT) отсеки 3+4 - Bulk (отсек 5) Загрузка методом «в навал» Люк в отсек Bulk расположен по левому борту Загрузка с применением ULD Задний отсек Bulk AFT 5 ULD - Unit Load Device Задний багажник AFT 3+4 Передний багажник FWD 1+2 7
Boeing 767 Описание багажно-грузовых отсеков – Общие данные 8

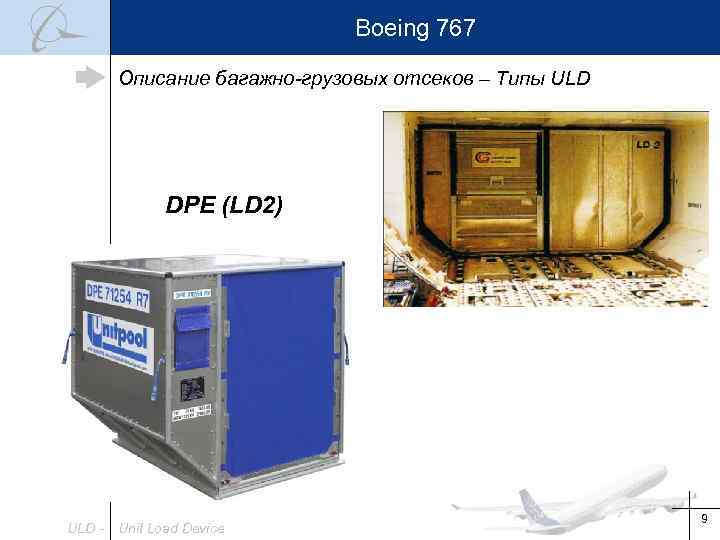

Boeing 767 Описание багажно-грузовых отсеков – Типы ULD DPE (LD 2) ULD - Unit Load Device 9

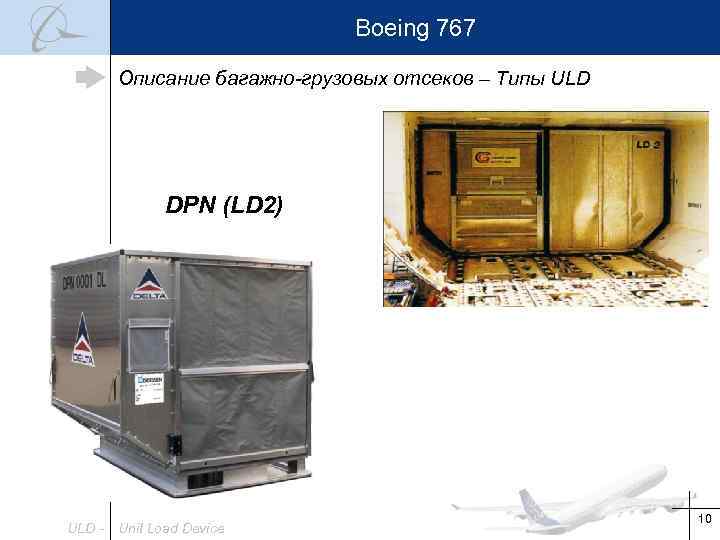

Boeing 767 Описание багажно-грузовых отсеков – Типы ULD DPN (LD 2) ULD - Unit Load Device 10

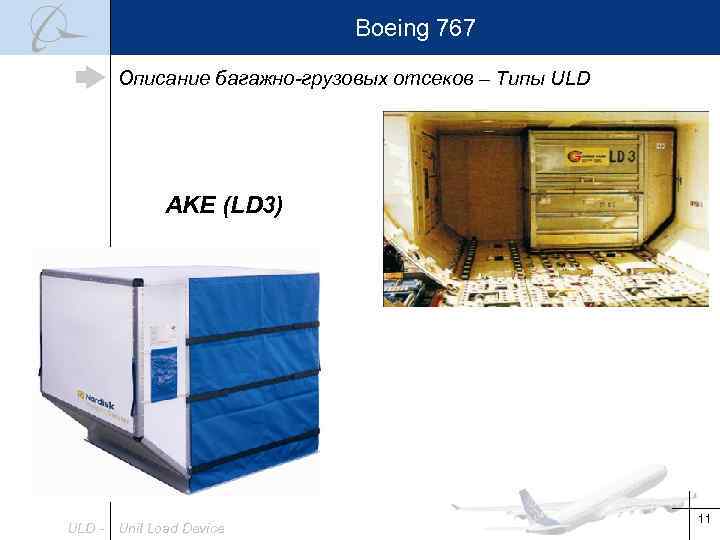

Boeing 767 Описание багажно-грузовых отсеков – Типы ULD AKE (LD 3) ULD - Unit Load Device 11

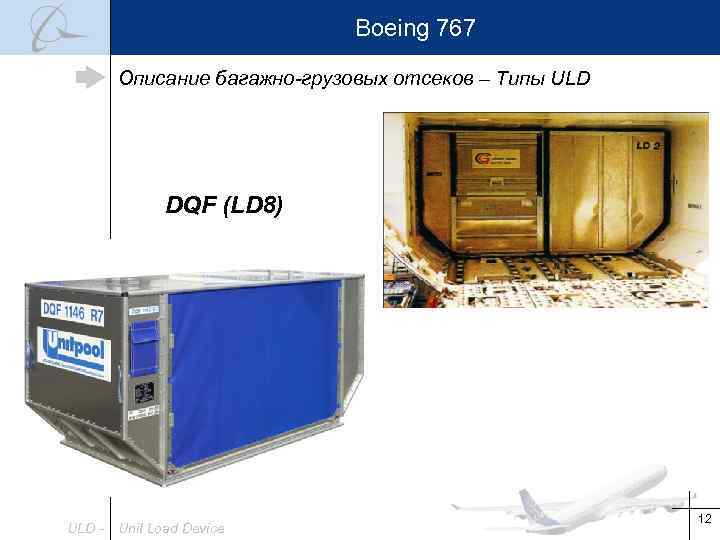

Boeing 767 Описание багажно-грузовых отсеков – Типы ULD DQF (LD 8) ULD - Unit Load Device 12

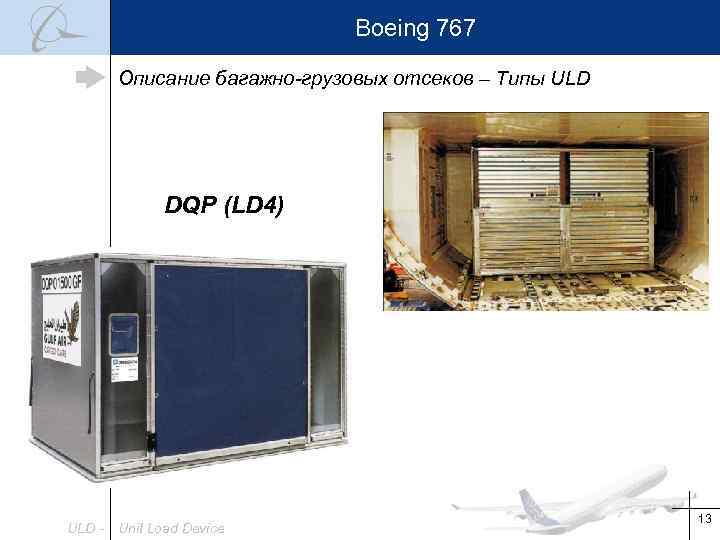

Boeing 767 Описание багажно-грузовых отсеков – Типы ULD DQP (LD 4) ULD - Unit Load Device 13

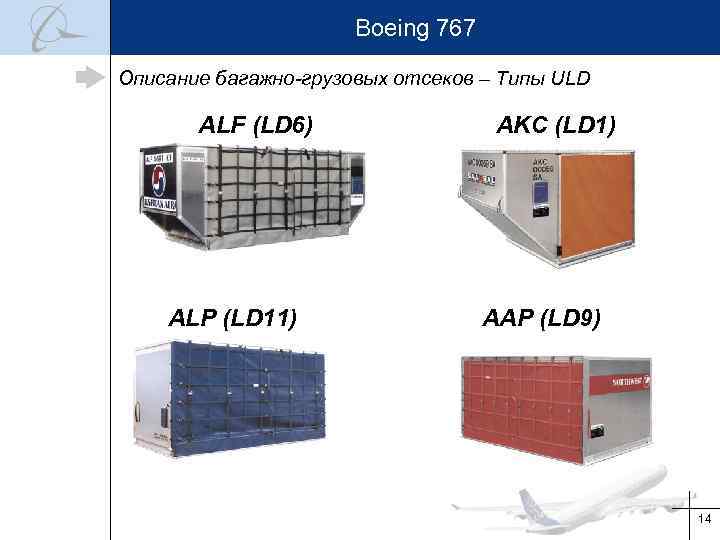

Boeing 767 Описание багажно-грузовых отсеков – Типы ULD ALF (LD 6) ALP (LD 11) AKC (LD 1) AAP (LD 9) 14

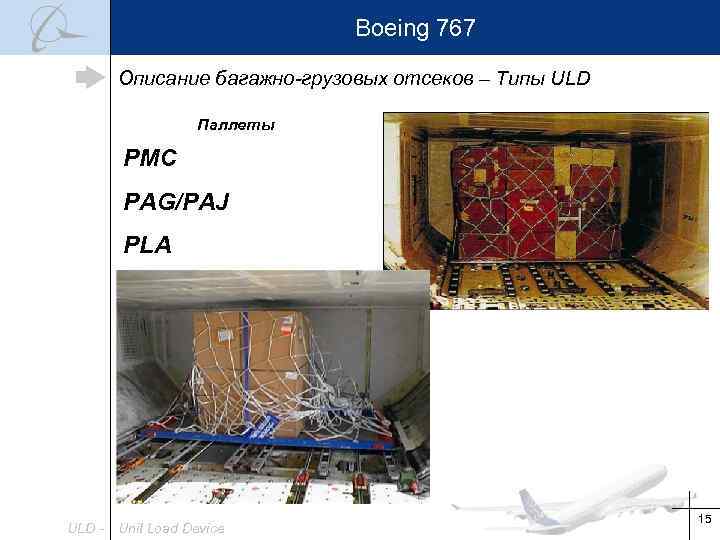

Boeing 767 Описание багажно-грузовых отсеков – Типы ULD Паллеты PMC PAG/PAJ PLA ULD - Unit Load Device 15
Boeing 767 -200/200 ER Описание багажно-грузовых отсеков 9, 76 м FWD Hold Багажник Макс. Масса 8, 3 м 3, 23 м AFT Hold Bulk Hold Объем FWD (1+2) 15308 кг 49, 4 м 3 AFT (3+4) 12247 кг 45, 9 м 3 Bulk 5 2925 кг 12, 17 м 3 Всего 30480 кг 107, 47 м 3 16

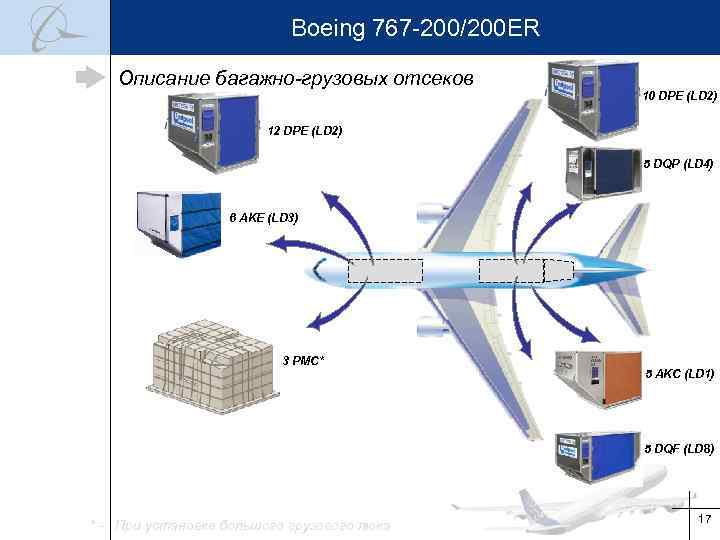

Boeing 767 -200/200 ER Описание багажно-грузовых отсеков 10 DPE (LD 2) 12 DPE (LD 2) 5 DQP (LD 4) 6 AKE (LD 3) 3 PMC* 5 AKC (LD 1) 5 DQF (LD 8) * - При установке большого грузового люка 17
Boeing 767 -300/300 ER Описание багажно-грузовых отсеков 12, 9 м 11, 65 м 3, 23 м FWD Hold AFT Hold Bulk Hold Багажник Макс. Масса Объем FWD (1+2) 20411 кг 70, 75 м 3 AFT (3+4) 17574 кг 64, 24 м 3 Bulk 5 2925 кг 9, 65 м 3 Всего 40910 кг 144, 64 м 3 * - При установке 8 -ми кресле в ряду 18

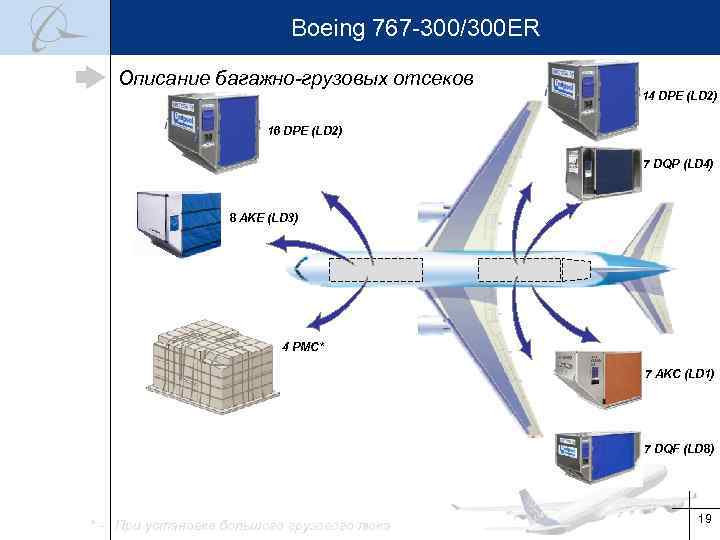

Boeing 767 -300/300 ER Описание багажно-грузовых отсеков 14 DPE (LD 2) 16 DPE (LD 2) 7 DQP (LD 4) 8 AKE (LD 3) 4 PMC* 7 AKC (LD 1) 7 DQF (LD 8) * - При установке большого грузового люка 19
Boeing 767 -400 ER Описание багажно-грузовых отсеков 16, 28 м FWD Hold Багажник Макс. Масса 25514 кг 22044 кг 2358 кг 9, 65 м 3 Всего 49916 кг Bulk Hold 80, 06 м 3 AFT № 5 AFT Hold 88, 47 м 3 AFT № 4 3, 23 м Объем FWD № 1 14, 73 м 178, 18 м 3 20

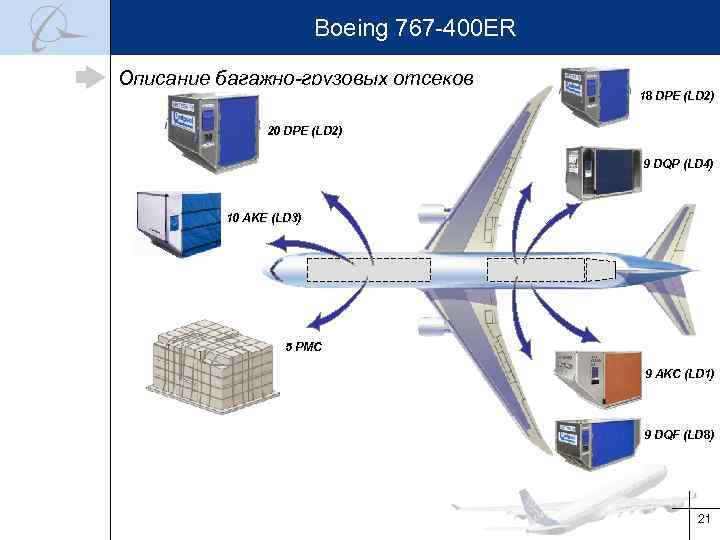

Boeing 767 -400 ER Описание багажно-грузовых отсеков 18 DPE (LD 2) 20 DPE (LD 2) 9 DQP (LD 4) 10 AKE (LD 3) 5 PMC 9 AKC (LD 1) 9 DQF (LD 8) 21

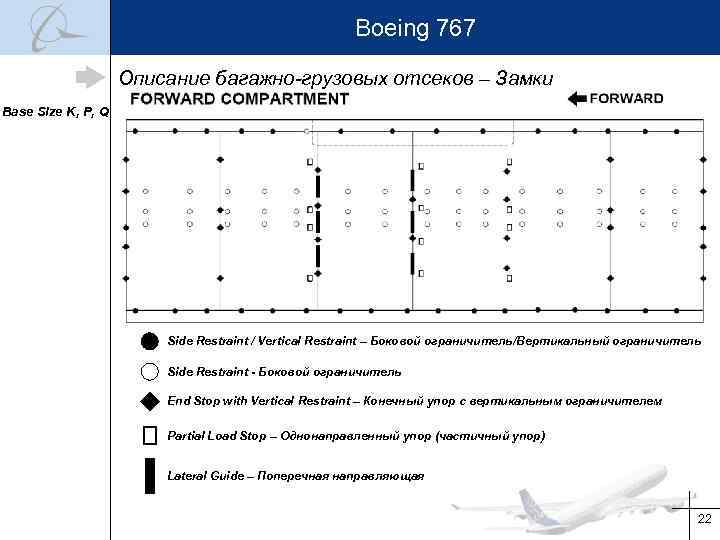

Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size K, P, Q Side Restraint / Vertical Restraint – Боковой ограничитель/Вертикальный ограничитель Side Restraint - Боковой ограничитель End Stop with Vertical Restraint – Конечный упор с вертикальным ограничителем Partial Load Stop – Однонаправленный упор (частичный упор) Lateral Guide – Поперечная направляющая 22

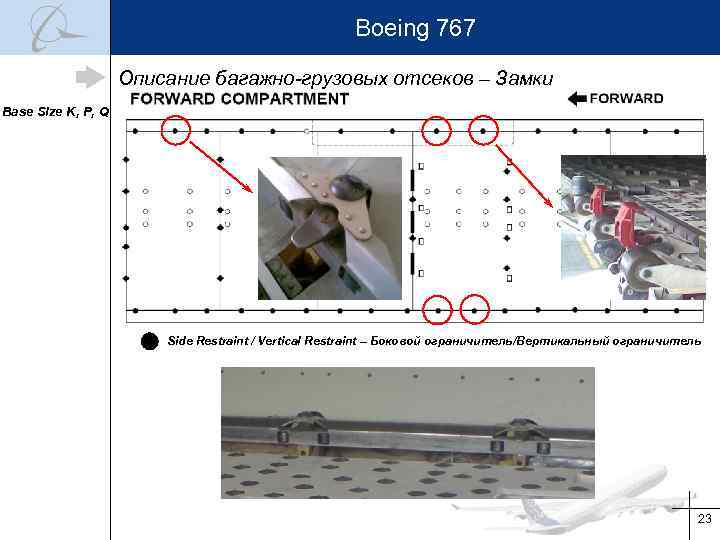

Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size K, P, Q Side Restraint / Vertical Restraint – Боковой ограничитель/Вертикальный ограничитель 23
Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size K, P, Q Side Restraint - Боковой ограничитель 24

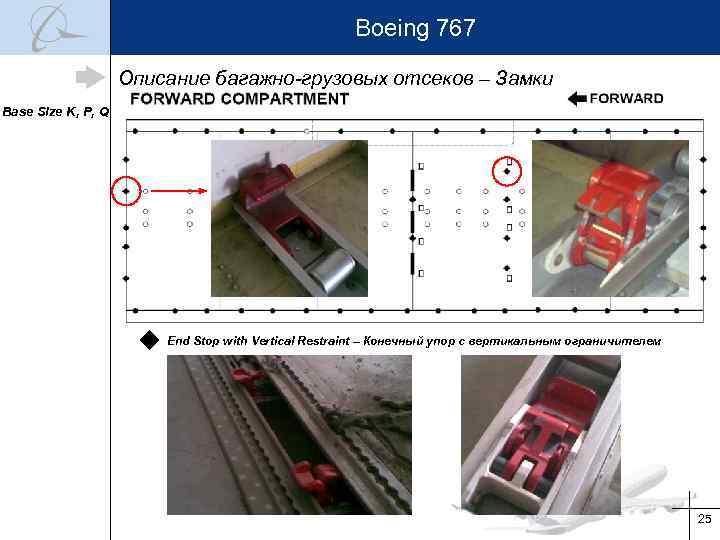

Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size K, P, Q End Stop with Vertical Restraint – Конечный упор с вертикальным ограничителем 25
Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size K, P, Q Partial Load Stop – Однонаправленный упор (частичный упор) 26

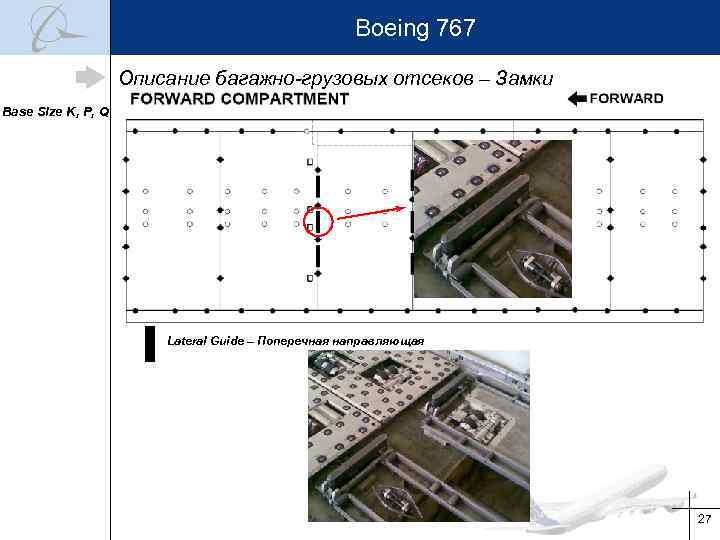

Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size K, P, Q Lateral Guide – Поперечная направляющая 27

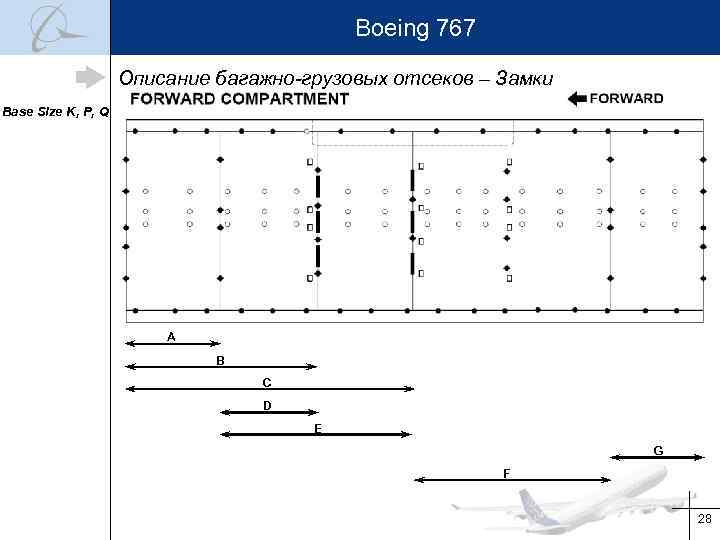

Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size K, P, Q A B C D E G F 28

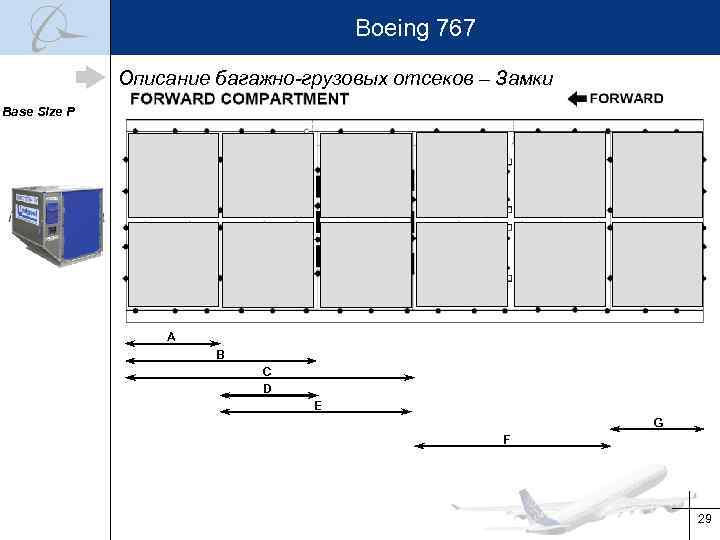

Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size P A B C D E G F 29

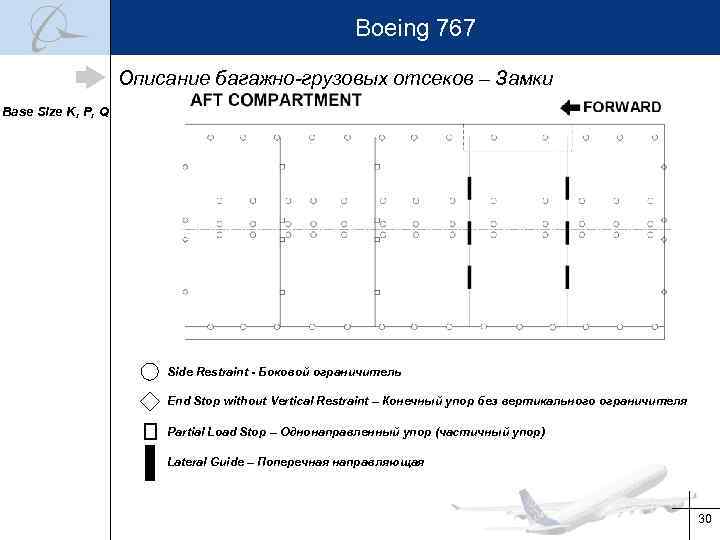

Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size K, P, Q Side Restraint - Боковой ограничитель End Stop without Vertical Restraint – Конечный упор без вертикального ограничителя Partial Load Stop – Однонаправленный упор (частичный упор) Lateral Guide – Поперечная направляющая 30

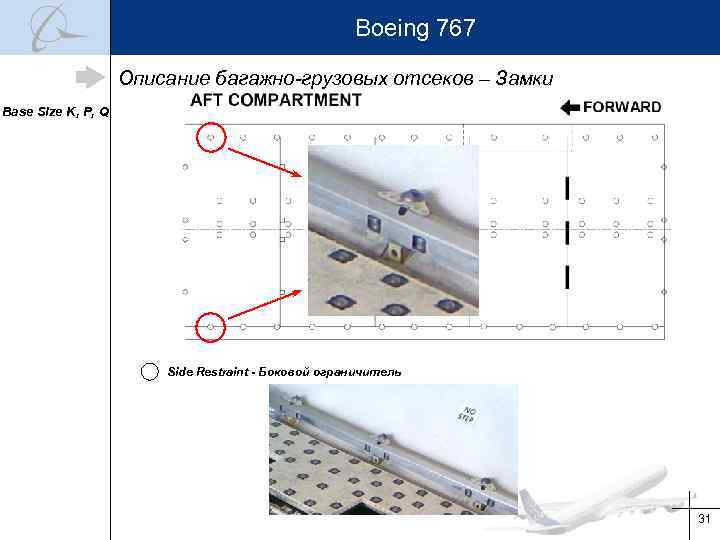

Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size K, P, Q Side Restraint - Боковой ограничитель 31

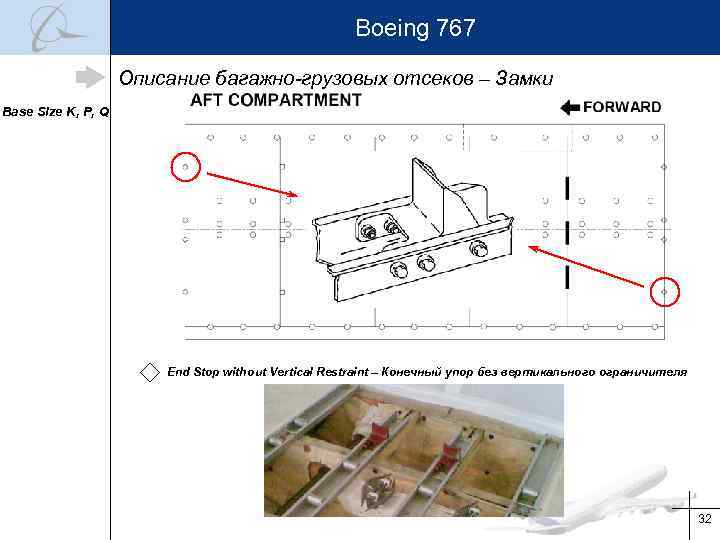

Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size K, P, Q End Stop without Vertical Restraint – Конечный упор без вертикального ограничителя 32
Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size K, P, Q A B C D E F G H 33

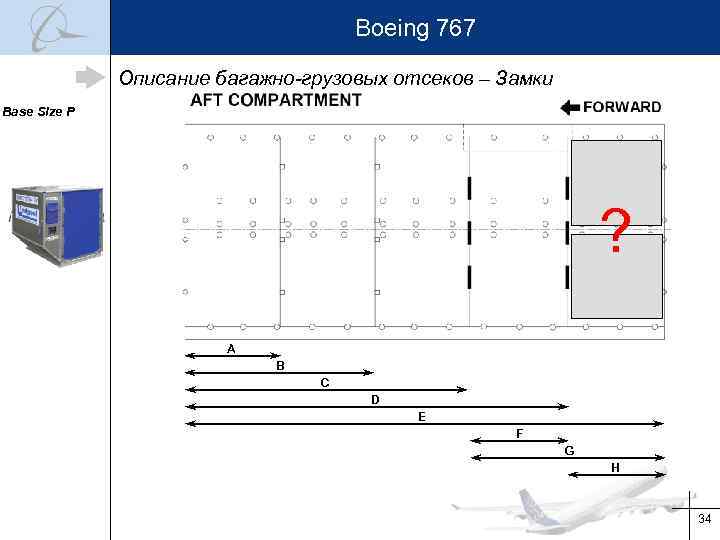

Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size P ? A B C D E F G H 34

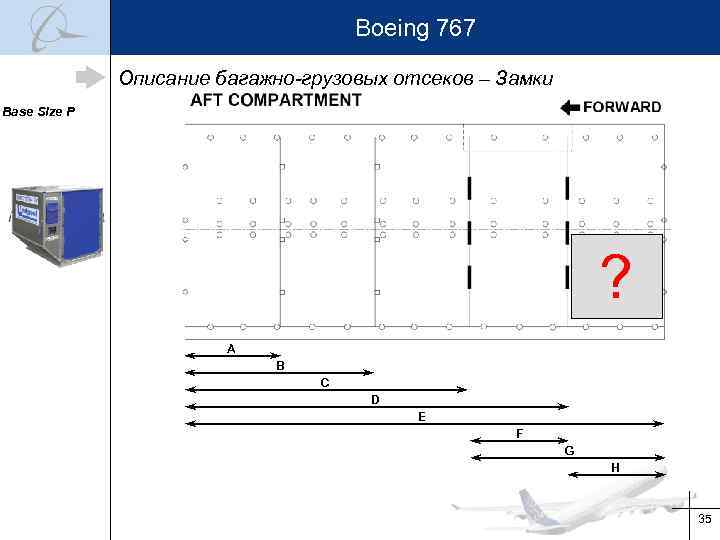

Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size P ? A B C D E F G H 35
Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size P ? A B C D E F G H 36

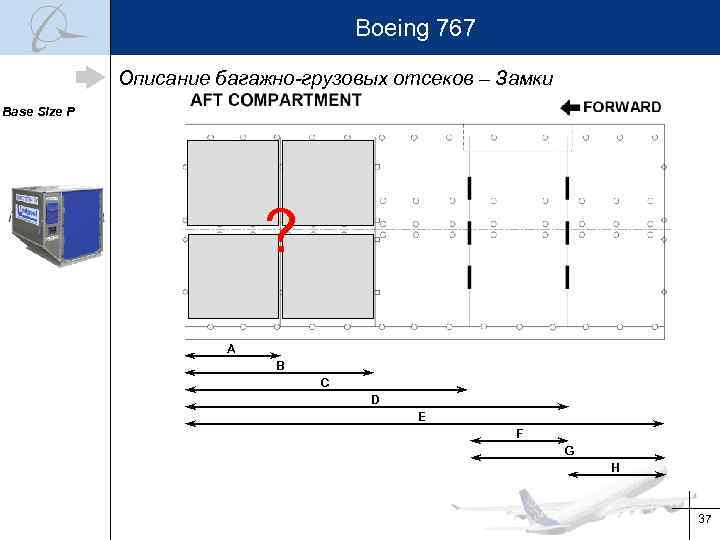

Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size P ? A B C D E F G H 37

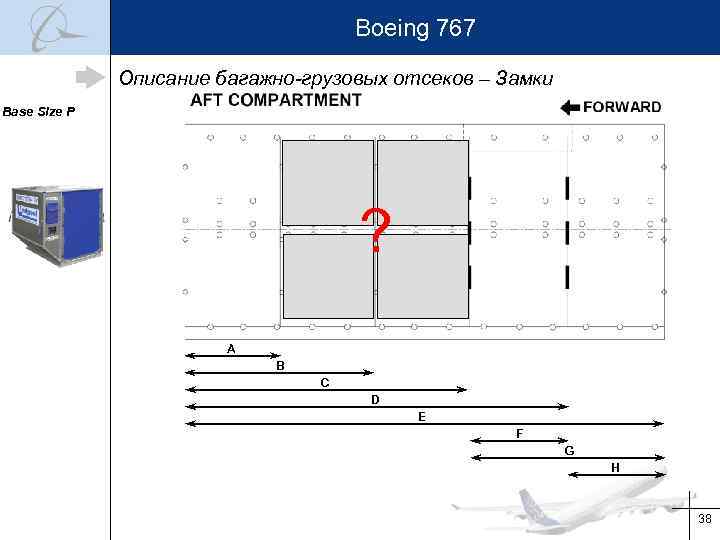

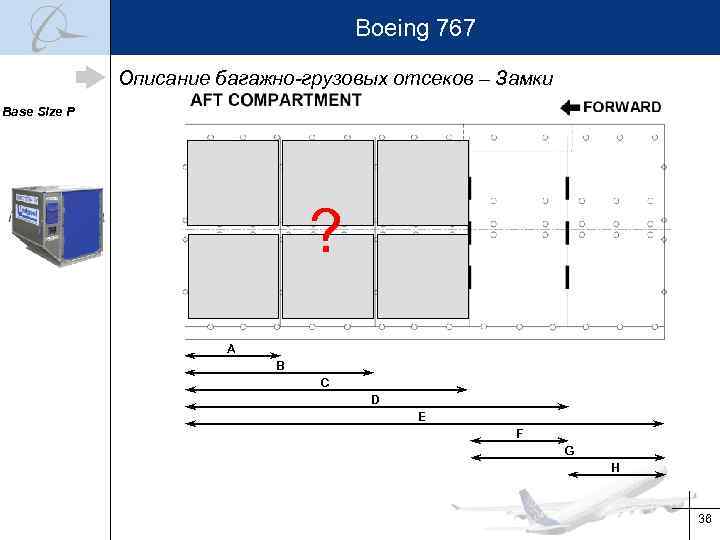

Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size P ? A B C D E F G H 38
Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size P ? A B C D E F G H 39

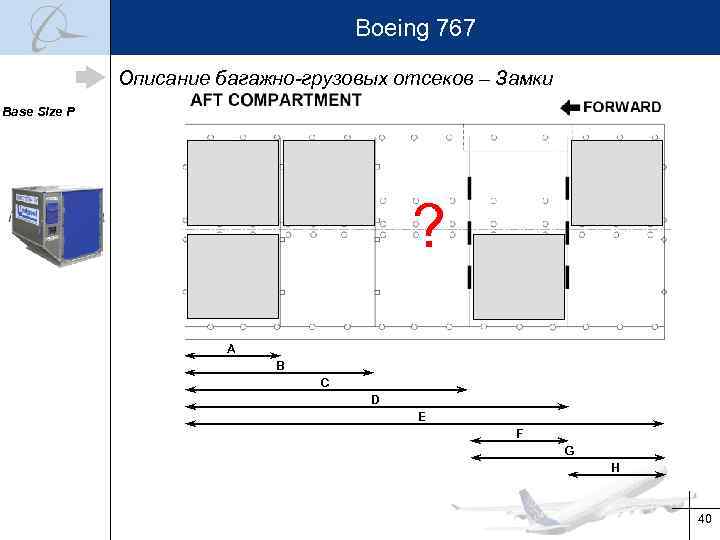

Boeing 767 Описание багажно-грузовых отсеков – Замки Base Size P ? A B C D E F G H 40

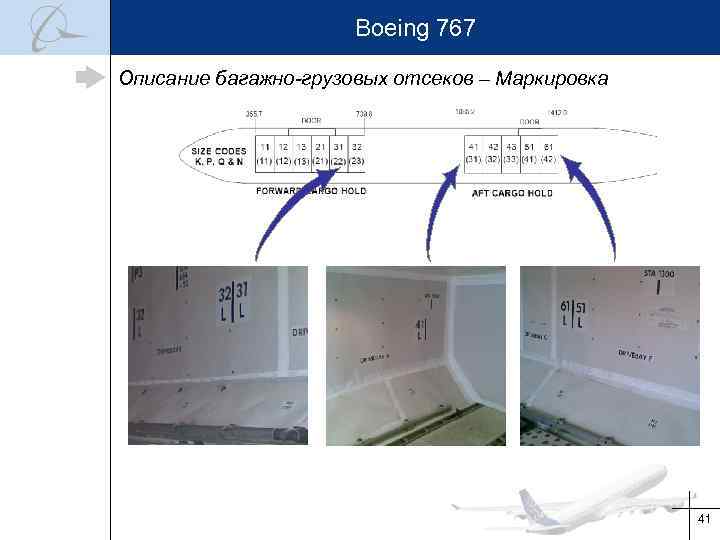

Boeing 767 Описание багажно-грузовых отсеков – Маркировка 41
Boeing 767 Топливная система ВС 767 -200 и 767 -300 состоит из 2 -х баков: - основного крыльевого № 1 - основного крыльевого № 2 Топливная система ВС 767 -200 ER, 767 -300 F и 767 -400 ER состоит из 3 -х баков: - основного крыльевого № 1 - основного крыльевого № 2 - бака центроплана Бак центроплана Основной № 1 Основной № 2 42

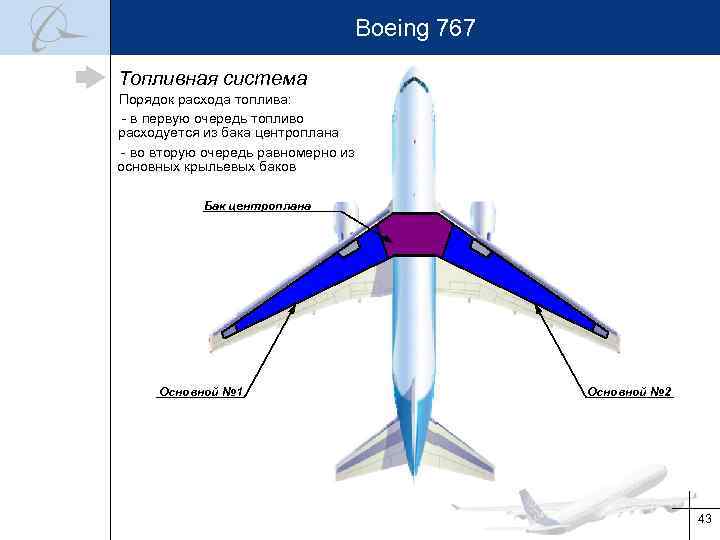

Boeing 767 Топливная система Порядок расхода топлива: - в первую очередь топливо расходуется из бака центроплана - во вторую очередь равномерно из основных крыльевых баков Бак центроплана Основной № 1 Основной № 2 43

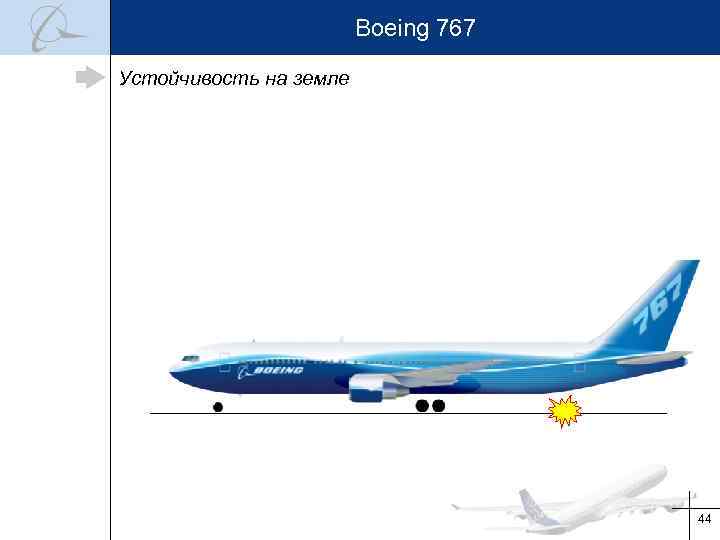

Boeing 767 Устойчивость на земле 44
Boeing 767 Устойчивость на земле Самолеты семейства Boeing 767, в основном, не склонны к опрокидыванию. Тем не менее, во время наземного обслуживания необходимо учитывать возможность опрокидывания ВС. Абсолютный задний предел опрокидывания ВС на хвост на земле равен 56, 0% САХ (для 767 -400 ER – 56, 8% САХ). Основными факторами, которые могут послужить причиной опрокидывания ВС, являются: - заправка топливом - посадка/высадка пассажиров - загрузка/выгрузка грузов и багажа - уклон стоянки - сильный встречный ветер - отложения снега и льда на хвостовой части ВС 45

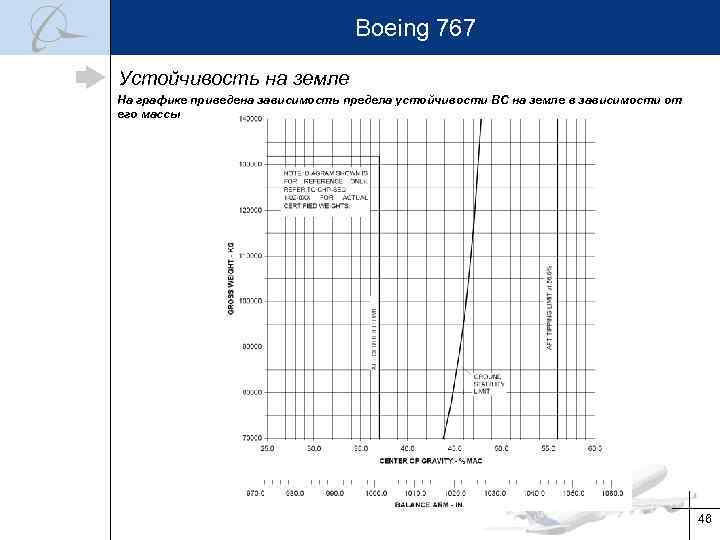

Boeing 767 Устойчивость на земле На графике приведена зависимость предела устойчивости ВС на земле в зависимости от его массы 46

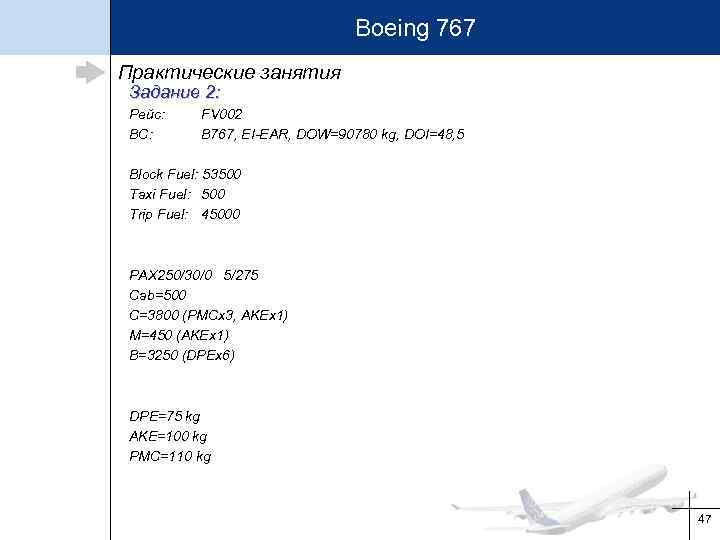

Boeing 767 Практические занятия Задание 2: Рейс: ВС: FV 002 B 767, EI-EAR, DOW=90780 kg, DOI=48, 5 Block Fuel: 53500 Taxi Fuel: 500 Trip Fuel: 45000 PAX 250/30/0 5/275 Cab=500 C=3800 (PMCx 3, AKEx 1) M=450 (AKEx 1) B=3250 (DPEx 6) DPE=75 kg AKE=100 kg PMC=110 kg 47
