BODY ACCESSORY

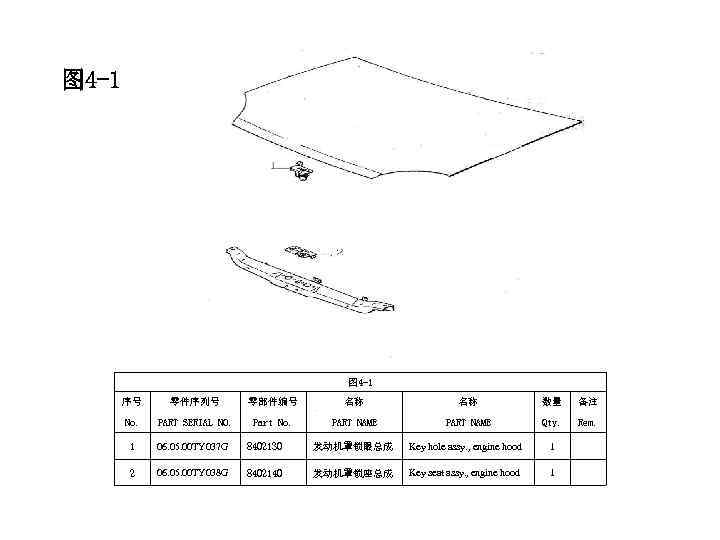

图 4 -1 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 06. 05. 00 TY 037 G 8402130 发动机罩锁眼总成 Key hole assy. , engine hood 1 　 2 06. 05. 00 TY 038 G 8402140 发动机罩锁座总成 Key seat assy. , engine hood 1 　

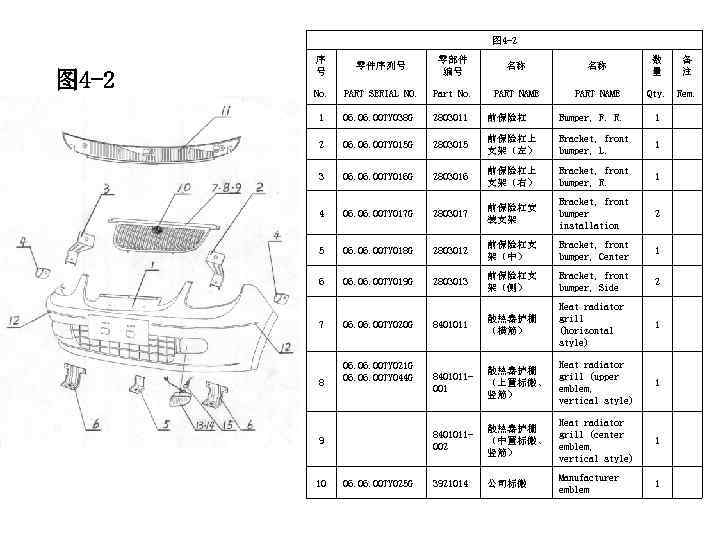

图 4 -2 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 06. 00 TY 038 G 2803011 前保险杠 Bumper, F. R. 1 　 2 06. 00 TY 015 G 2803015 前保险杠上支架（左） Bracket, front bumper, L. 1 　 3 06. 00 TY 016 G 2803016 前保险杠上支架（右） Bracket, front bumper, R. 1 　 4 06. 00 TY 017 G 2803017 前保险杠安装支架 Bracket, front bumper installation 2 　 5 06. 00 TY 018 G 2803012 前保险杠支架（中） Bracket, front bumper, Center 1 　 6 06. 00 TY 019 G 2803013 前保险杠支架（侧） Bracket, front bumper, Side 2 　 8401011 散热器护栅（横筋） Heat radiator grill (horizontal style) 1 　 8401011001 散热器护栅（上置标徽、竖筋） Heat radiator grill (upper emblem, vertical style) 1 　散热器护栅（中置标徽、竖筋） Heat radiator grill (center emblem, vertical style) 1 　公司标徽 Manufacturer emblem 1 　 7 06. 00 TY 020 G 8 06. 00 TY 021 G 06. 00 TY 044 G 9 　 8401011002 10 06. 00 TY 025 G 3921014

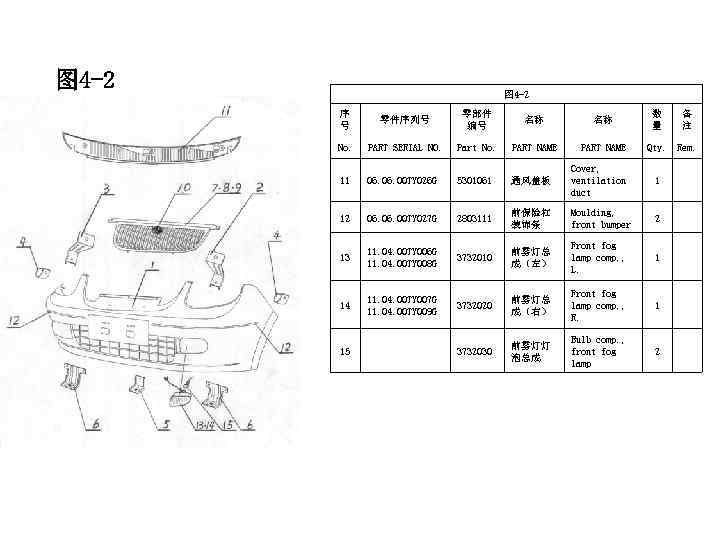

图 4 -2 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 11 06. 00 TY 026 G 5301061 通风盖板 Cover, ventilation duct 1 　 12 06. 00 TY 027 G 2803111 前保险杠装饰条 Moulding, front bumper 2 　 13 11. 04. 00 TY 006 G 11. 04. 00 TY 008 G 3732010 前雾灯总成（左） Front fog lamp comp. , L. 1 　 14 11. 04. 00 TY 007 G 11. 04. 00 TY 009 G 3732020 前雾灯总成（右） Front fog lamp comp. , R. 1 　 15 　 3732030 前雾灯灯泡总成 Bulb comp. , front fog lamp 2 　

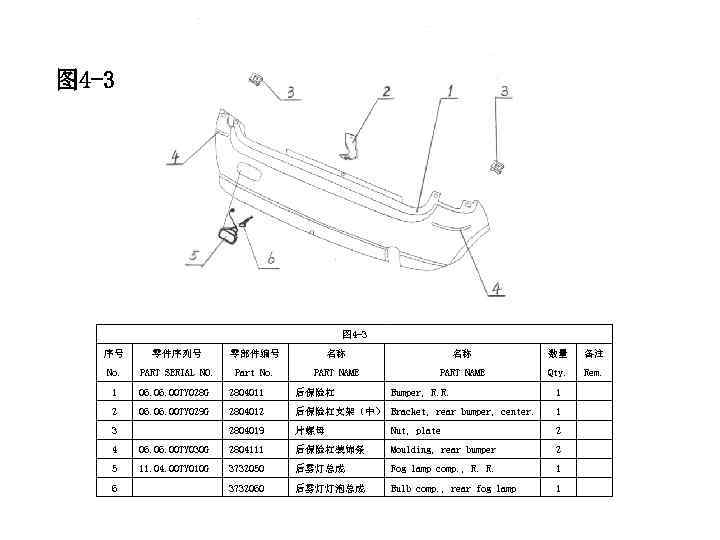

图 4 -3 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 06. 00 TY 028 G 2804011 后保险杠 1 　 2 06. 00 TY 029 G 2804012 后保险杠支架（中） Bracket, rear bumper, center. 1 　 3 　 2804019 片螺母 Nut, plate 2 　 4 06. 00 TY 030 G 2804111 后保险杠装饰条 Moulding, rear bumper 2 　 5 11. 04. 00 TY 010 G 3732050 后雾灯总成 Fog lamp comp. , R. R. 1 　 6 　 3732060 后雾灯灯泡总成 Bulb comp. , rear fog lamp 1 　 Bumper, R. R.

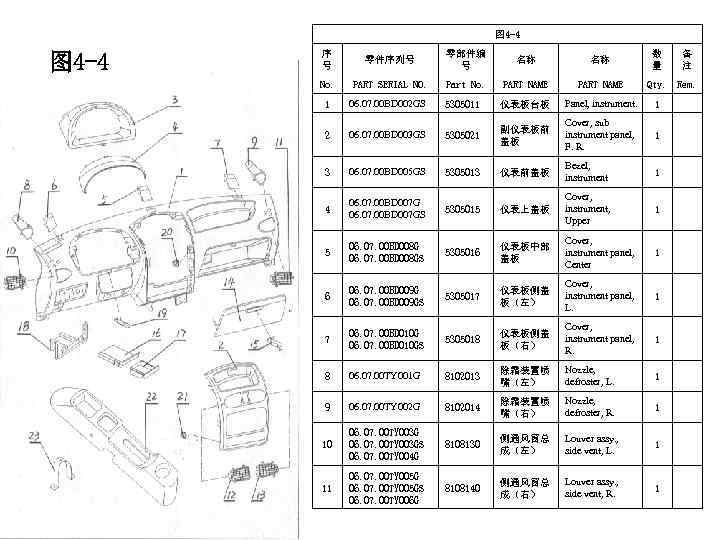

图 4 -4 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 06. 07. 00 BD 002 GS 5305011 仪表板台板 Panel, instrument. 1 　 2 06. 07. 00 BD 003 GS 5305021 副仪表板前盖板 Cover, sub instrument panel, F. R. 1 　 3 06. 07. 00 BD 005 GS 5305013 仪表前盖板 Bezel, instrument 1 　 4 06. 07. 00 BD 007 GS 5305015 仪表上盖板 Cover, instrument, Upper 1 　 5 06. 07. 00 BD 008 GS 5305016 仪表板中部盖板 Cover, instrument panel, Center 1 　 6 06. 07. 00 BD 009 GS 5305017 仪表板侧盖板（左） Cover, instrument panel, L. 1 　 7 06. 07. 00 BD 010 GS 5305018 仪表板侧盖板（右） Cover, instrument panel, R. 1 　 8 06. 07. 00 TY 001 G 8102013 除霜装置喷嘴（左） Nozzle, defroster, L. 1 　 9 06. 07. 00 TY 002 G 8102014 除霜装置喷嘴（右） Nozzle, defroster, R. 1 　 10 06. 07. 00 TY 003 GS 06. 07. 00 TY 004 G 8108130 侧通风窗总成（左） Louver assy. , side vent, L. 1 　 11 06. 07. 00 TY 005 GS 06. 07. 00 TY 006 G 8108140 侧通风窗总成（右） Louver assy. , side vent, R. 1 　

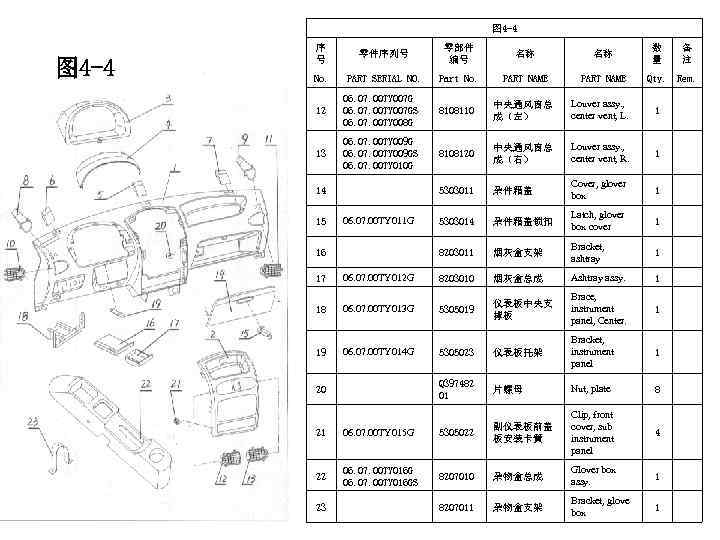

图 4 -4 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 12 06. 07. 00 TY 007 GS 06. 07. 00 TY 008 G 8108110 中央通风窗总成（左） Louver assy. , center vent, L. 1 　 13 06. 07. 00 TY 009 GS 06. 07. 00 TY 010 G 8108120 中央通风窗总成（右） Louver assy. , center vent, R. 1 　 14 　 5303011 杂件箱盖 Cover, glover box 1 　 15 06. 07. 00 TY 011 G 5303014 杂件箱盖锁扣 Latch, glover box cover 1 　 16 　 8203011 烟灰盒支架 Bracket, ashtray 1 　 17 06. 07. 00 TY 012 G 8203010 烟灰盒总成 Ashtray assy. 1 　 18 06. 07. 00 TY 013 G 5305019 仪表板中央支撑板 Brace, instrument panel, Center. 1 　 19 06. 07. 00 TY 014 G 5305023 仪表板托架 Bracket, instrument panel 1 　 20 　 Q 397482 01 片螺母 Nut, plate 8 　 Clip, front cover, sub instrument panel 4 　 21 06. 07. 00 TY 015 G 5305022 副仪表板前盖板安装卡簧 22 06. 07. 00 TY 016 GS 8207010 杂物盒总成 Glover box assy. 1 　 23 　 8207011 杂物盒支架 Bracket, glove box 1 　

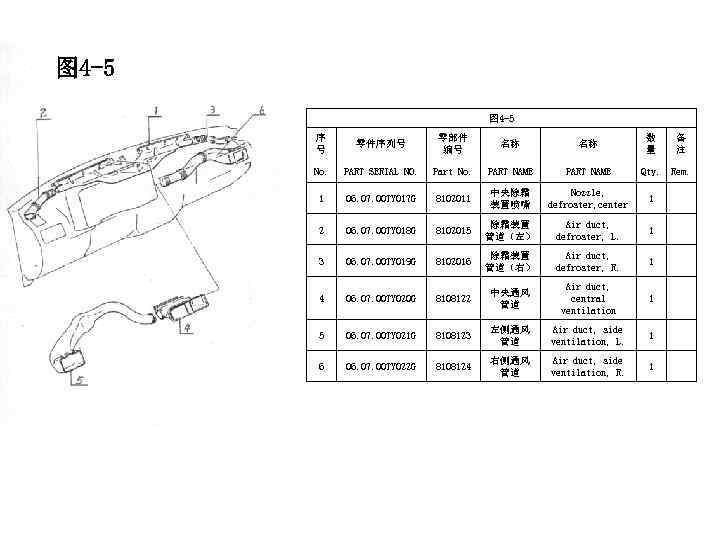

图 4 -5 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 06. 07. 00 TY 017 G 8102011 中央除霜装置喷嘴 Nozzle, defroster, center 1 　 2 06. 07. 00 TY 018 G 8102015 除霜装置管道（左） Air duct, defroster, L. 1 　 3 06. 07. 00 TY 019 G 8102016 除霜装置管道（右） Air duct, defroster, R. 1 　 4 06. 07. 00 TY 020 G 8108122 中央通风管道 Air duct, central ventilation 1 　 5 06. 07. 00 TY 021 G 8108123 左侧通风管道 Air duct, side ventilation, L. 1 　 6 06. 07. 00 TY 022 G 8108124 右侧通风管道 Air duct, side ventilation, R. 1 　

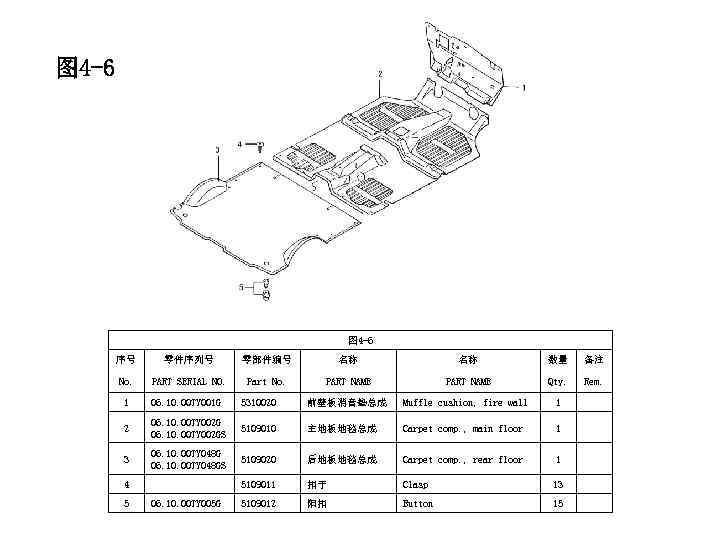

图 4 -6 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 06. 10. 00 TY 001 G 5310020 前壁板消音垫总成 Muffle cushion, fire wall 1 　 2 06. 10. 00 TY 002 GS 5109010 主地板地毯总成 Carpet comp. , main floor 1 　 3 06. 10. 00 TY 048 GS 5109020 后地板地毯总成 Carpet comp. , rear floor 1 　 4 　 5109011 扣子 Clasp 13 　 5 06. 10. 00 TY 005 G 5109012 阳扣 Button 15 　

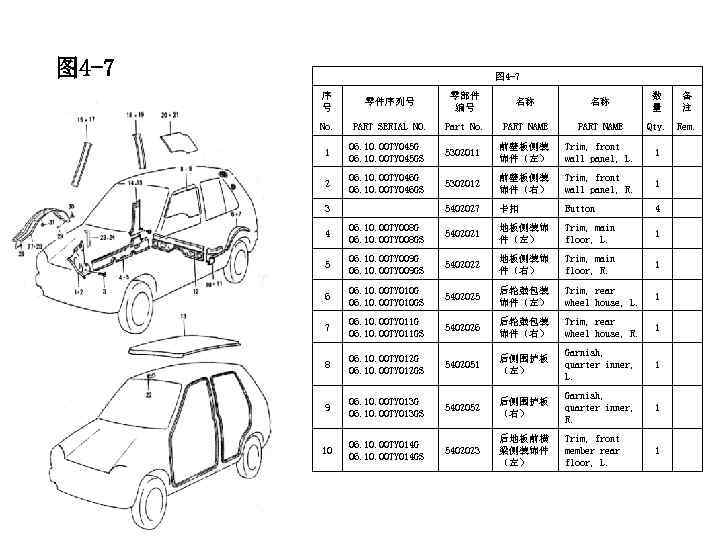

图 4 -7 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 06. 10. 00 TY 045 GS 5302011 前壁板侧装饰件（左） Trim, front wall panel, L. 1 　 2 06. 10. 00 TY 046 GS 5302012 前壁板侧装饰件（右） Trim, front wall panel, R. 1 　 3 　 5402027 卡扣 Button 4 　 4 06. 10. 00 TY 008 GS 5402021 地板侧装饰件（左） Trim, main floor, L. 1 　 5 06. 10. 00 TY 009 GS 5402022 地板侧装饰件（右） Trim, main floor, R. 1 　 6 06. 10. 00 TY 010 GS 5402025 后轮鼓包装饰件（左） Trim, rear wheel house, L. 1 　 7 06. 10. 00 TY 011 GS 5402026 后轮鼓包装饰件（右） Trim, rear wheel house, R. 1 　 8 06. 10. 00 TY 012 GS 5402051 后侧围护板（左） Garnish, quarter inner, L. 1 　 9 06. 10. 00 TY 013 GS 5402052 后侧围护板（右） Garnish, quarter inner, R. 1 　 10 06. 10. 00 TY 014 GS 5402023 后地板前横梁侧装饰件（左） Trim, front member rear floor, L. 1 　

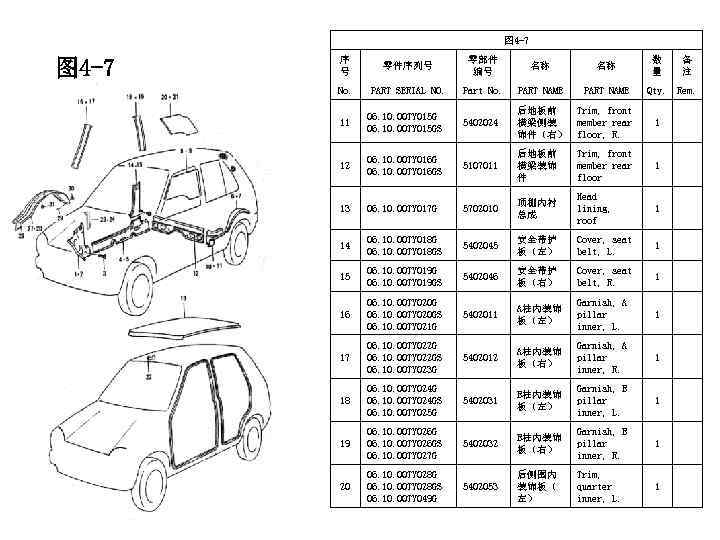

图 4 -7 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 11 06. 10. 00 TY 015 GS 5402024 后地板前横梁侧装饰件（右） Trim, front member rear floor, R. 1 　 12 06. 10. 00 TY 016 GS 5107011 后地板前横梁装饰件 Trim, front member rear floor 1 　 13 06. 10. 00 TY 017 G 5702010 顶棚内衬总成 Head lining, roof 1 　 14 06. 10. 00 TY 018 GS 5402045 安全带护板（左） Cover, seat belt, L. 1 　 15 06. 10. 00 TY 019 GS 5402046 安全带护板（右） Cover, seat belt, R. 1 　 16 06. 10. 00 TY 020 GS 06. 10. 00 TY 021 G 5402011 A柱内装饰板（左） Garnish, A pillar inner, L. 1 　 17 06. 10. 00 TY 022 GS 06. 10. 00 TY 023 G 5402012 A柱内装饰板（右） Garnish, A pillar inner, R. 1 　 18 06. 10. 00 TY 024 GS 06. 10. 00 TY 025 G 5402031 B柱内装饰板（左） Garnish, B pillar inner, L. 1 　 19 06. 10. 00 TY 026 GS 06. 10. 00 TY 027 G 5402032 B柱内装饰板（右） Garnish, B pillar inner, R. 1 　 20 06. 10. 00 TY 028 GS 06. 10. 00 TY 049 G 5402053 后侧围内装饰板（左） Trim, quarter inner, L. 1 　

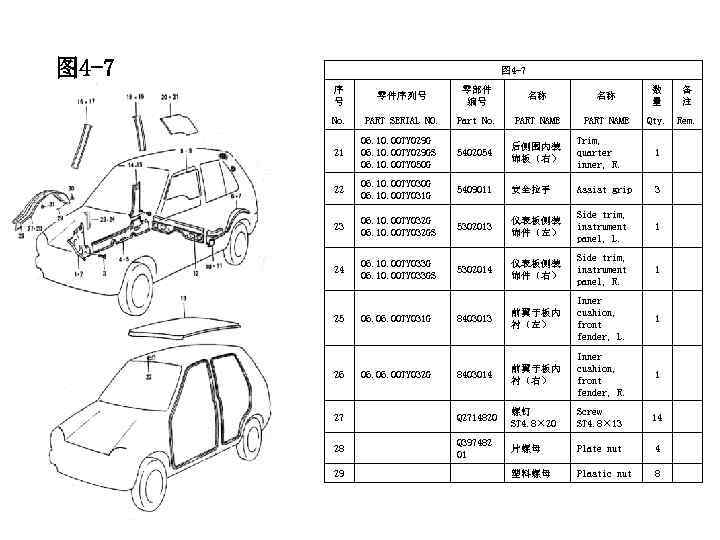

图 4 -7 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 21 06. 10. 00 TY 029 GS 06. 10. 00 TY 050 G 5402054 后侧围内装饰板（右） Trim, quarter inner, R. 1 　 22 06. 10. 00 TY 030 G 06. 10. 00 TY 031 G 5409011 安全拉手 Assist grip 3 　 23 06. 10. 00 TY 032 GS 5302013 仪表板侧装饰件（左） Side trim, instrument panel, L. 1 　 24 06. 10. 00 TY 033 GS 5302014 仪表板侧装饰件（右） Side trim, instrument panel, R. 1 　 8403013 前翼子板内衬（左） Inner cushion, front fender, L. 1 　 Inner cushion, front fender, R. 1 　 25 06. 00 TY 031 G 26 06. 00 TY 032 G 8403014 前翼子板内衬（右） 27 　 Q 2714820 螺钉 ST 4. 8× 20 Screw ST 4. 8× 13 14 　 28 　 Q 397482 01 片螺母 Plate nut 4 　 29 　　塑料螺母 Plastic nut 8 　

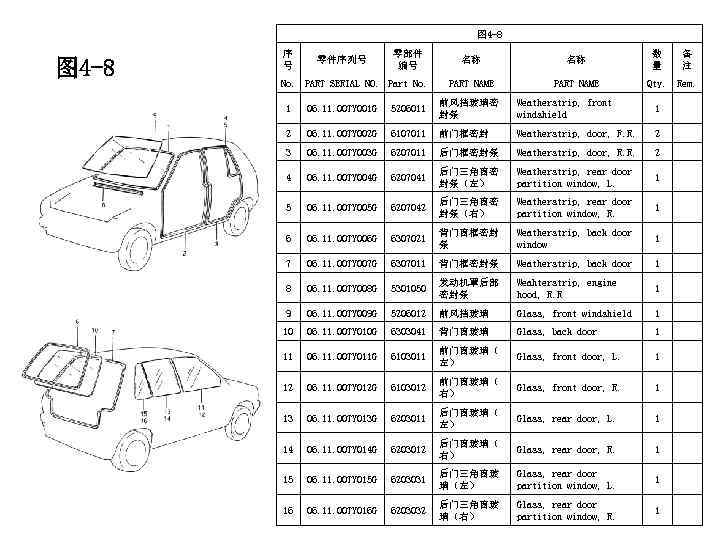

图 4 -8 序号零件序列号零部件编号 No. PART SERIAL NO. Part No. 名称名称数量备注 PART NAME Qty. Rem. 1 06. 11. 00 TY 001 G 5206011 前风挡玻璃密封条 Weatherstrip, front windshield 1 　 2 06. 11. 00 TY 002 G 6107011 前门框密封 Weatherstrip, door, F. R. 2 　 3 06. 11. 00 TY 003 G 6207011 后门框密封条 Weatherstrip, door, R. R. 2 　 4 06. 11. 00 TY 004 G 6207041 后门三角窗密封条（左） Weatherstrip, rear door partition window, L. 1 　 5 06. 11. 00 TY 005 G 6207042 后门三角窗密封条（右） Weatherstrip, rear door partition window, R. 1 　 6 06. 11. 00 TY 006 G 6307021 背门窗框密封条 Weatherstrip, back door window 1 　 7 06. 11. 00 TY 007 G 6307011 背门框密封条 Weatherstrip, back door 1 　 8 06. 11. 00 TY 008 G 5301050 发动机罩后部密封条 Weahterstrip, engine hood, R. R 1 　 9 06. 11. 00 TY 009 G 5206012 前风挡玻璃 Glass, front windshield 1 　 10 06. 11. 00 TY 010 G 6303041 背门窗玻璃 Glass, back door 1 　 11 06. 11. 00 TY 011 G 6103011 前门窗玻璃（左） Glass, front door, L. 1 　 12 06. 11. 00 TY 012 G 6103012 前门窗玻璃（右） Glass, front door, R. 1 　 13 06. 11. 00 TY 013 G 6203011 后门窗玻璃（左） Glass, rear door, L. 1 　 14 06. 11. 00 TY 014 G 6203012 后门窗玻璃（右） Glass, rear door, R. 1 　 15 06. 11. 00 TY 015 G 6203031 后门三角窗玻璃（左） Glass, rear door partition window, L. 1 　 16 06. 11. 00 TY 016 G 6203032 后门三角窗玻璃（右） Glass, rear door partition window, R. 1 　

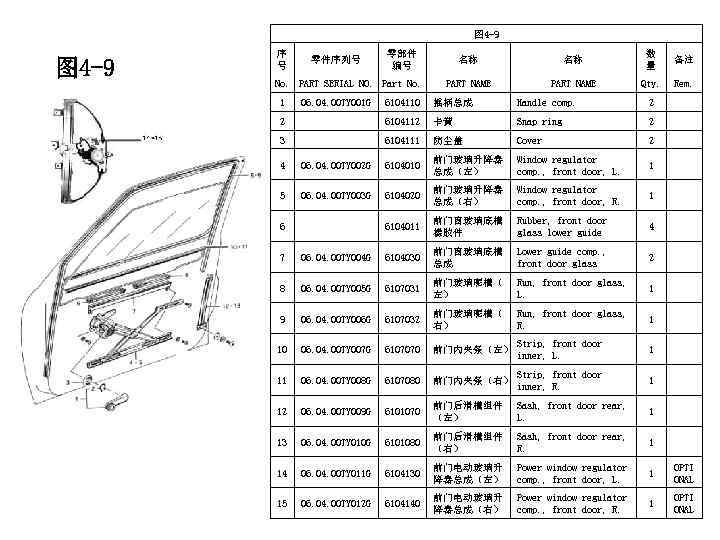

图 4 -9 序号零件序列号零部件编号 No. PART SERIAL NO. Part No. 名称名称数量备注 PART NAME Qty. Rem. 1 06. 04. 00 TY 001 G 6104110 摇柄总成 Handle comp. 2 　 6104112 卡簧 Snap ring 2 　 3 　 6104111 防尘盖 Cover 2 　 4 06. 04. 00 TY 002 G 6104010 前门玻璃升降器总成（左） Window regulator comp. , front door, L. 1 　 5 06. 04. 00 TY 003 G 6104020 前门玻璃升降器总成（右） Window regulator comp. , front door, R. 1 　 6104011 前门窗玻璃底槽橡胶件 Rubber, front door glass lower guide 4 　 7 06. 04. 00 TY 004 G 6104030 前门窗玻璃底槽总成 Lower guide comp. , front door glass 2 　 8 06. 04. 00 TY 005 G 6107031 前门玻璃呢槽（左） Run, front door glass, L. 1 　 9 06. 04. 00 TY 006 G 6107032 前门玻璃呢槽（右） Run, front door glass, R. 1 　 10 06. 04. 00 TY 007 G 6107070 前门内夹条（左） Strip, front door inner, L. 1 　 11 06. 04. 00 TY 008 G 6107080 前门内夹条（右） Strip, front door inner, R. 1 　 12 06. 04. 00 TY 009 G 6101070 前门后滑槽组件（左） Sash, front door rear, L. 1 　 13 06. 04. 00 TY 010 G 6101080 前门后滑槽组件（右） Sash, front door rear, R. 1 　 14 06. 04. 00 TY 011 G 6104130 前门电动玻璃升降器总成（左） Power window regulator comp. , front door, L. 1 OPTI ONAL 15 06. 04. 00 TY 012 G 6104140 前门电动玻璃升降器总成（右） Power window regulator comp. , front door, R. 1 OPTI ONAL

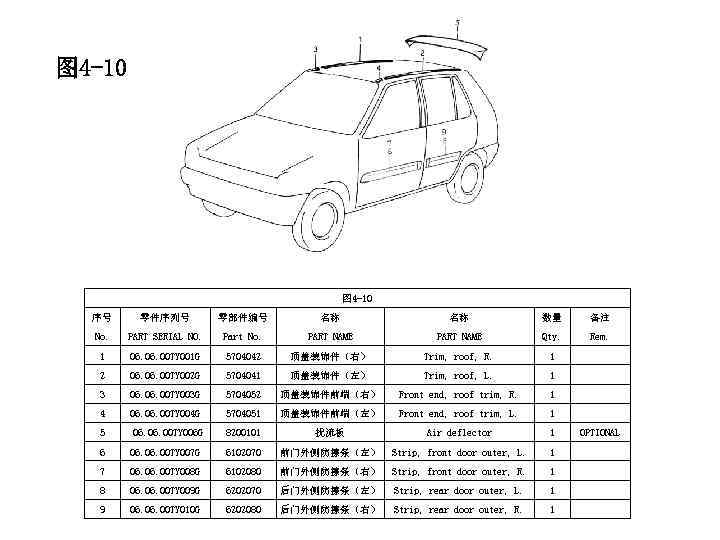

图 4 -10 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 06. 00 TY 001 G 5704042 顶盖装饰件（右） Trim, roof, R. 1 　 2 06. 00 TY 002 G 5704041 顶盖装饰件（左） Trim, roof, L. 1 　 3 06. 00 TY 003 G 5704052 顶盖装饰件前端（右） Front end, roof trim, R. 1 　 4 06. 00 TY 004 G 5704051 顶盖装饰件前端（左） Front end, roof trim, L. 1 　 5 06. 00 TY 006 G 8200101 扰流板 Air deflector 1 OPTIONAL 6 06. 00 TY 007 G 6102070 前门外侧防擦条（左） Strip, front door outer, L. 1 　 7 06. 00 TY 008 G 6102080 前门外侧防擦条（右） Strip, front door outer, R. 1 　 8 06. 00 TY 009 G 6202070 后门外侧防擦条（左） Strip, rear door outer, L. 1 　 9 06. 00 TY 010 G 6202080 后门外侧防擦条（右） Strip, rear door outer, R. 1 　

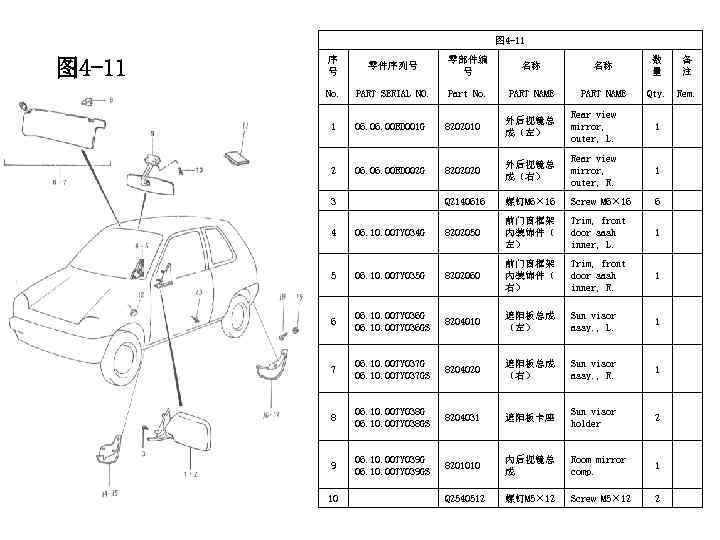

图 4 -11 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 06. 00 BD 001 G 8202010 外后视镜总成（左） Rear view mirror, outer, L. 1 　 2 06. 00 BD 002 G 8202020 外后视镜总成（右） Rear view mirror, outer, R. 1 　 3 　 Q 2140616 螺钉M 6× 16 Screw M 6× 16 6 　 4 06. 10. 00 TY 034 G 8202050 前门窗框架内装饰件（左） Trim, front door sash inner, L. 1 　 5 06. 10. 00 TY 035 G 8202060 前门窗框架内装饰件（右） Trim, front door sash inner, R. 1 　 6 06. 10. 00 TY 036 GS 8204010 遮阳板总成（左） Sun visor assy. , L. 1 　 7 06. 10. 00 TY 037 GS 8204020 遮阳板总成（右） Sun visor assy. , R. 1 　 8 06. 10. 00 TY 038 GS 8204031 遮阳板卡座 Sun visor holder 2 　 9 06. 10. 00 TY 039 GS 8201010 内后视镜总成 Room mirror comp. 1 　 10 　 Q 2540512 螺钉M 5× 12 Screw M 5× 12 2 　

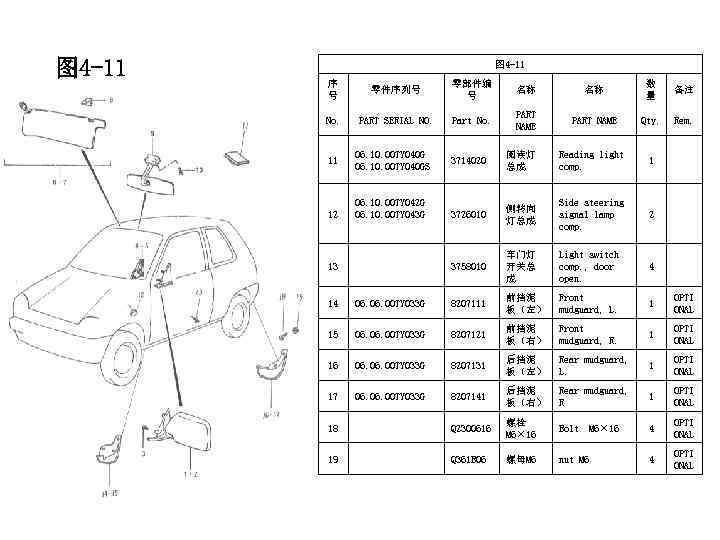

图 4 -11 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 11 06. 10. 00 TY 040 GS 3714020 阅读灯总成 Reading light comp. 1 　 12 06. 10. 00 TY 042 G 06. 10. 00 TY 043 G 3726010 侧转向灯总成 Side steering signal lamp comp. 2 　 13 　 3758010 车门灯开关总成 Light switch comp. , door open. 4 　 14 06. 00 TY 033 G 8207111 前挡泥板（左） Front mudguard, L. 1 OPTI ONAL 15 06. 00 TY 033 G 8207121 前挡泥板（右） Front mudguard, R. 1 OPTI ONAL 16 06. 00 TY 033 G 8207131 后挡泥板（左） Rear mudguard, L. 1 OPTI ONAL 17 06. 00 TY 033 G 8207141 后挡泥板（右） Rear mudguard, R 1 OPTI ONAL 18 　 Q 2300616 螺栓 M 6× 16 Bolt 4 OPTI ONAL 19 　 Q 361 B 06 螺母M 6 nut M 6 4 OPTI ONAL M 6× 16

图 4 -12 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 　 6105110 Lock cylinder 前门锁芯 comp. , front 总成（左） door, L. 1 　 2 　 6105120 Lock cylinder 前门锁芯 comp. , front 总成（右） door, R. 1 　 3 　 6105011 锁芯夹 4 　 4 06. 05. 00 TY 004 G 6105010 前门锁体 Lock comp. , 总成（左） front door, L. 1 　 5 06. 05. 00 TY 005 G 6105020 前门锁体 Lock comp. , 总成（右） front door, R. 1 　 6 06. 05. 00 TY 015 GS 6105210 车门内开手柄总成（左） Front door handle, inside, L. 1 　 7 06. 05. 00 TY 016 GS 6105220 车门内开手柄总成（右） Front door handle, inside, R. 1 　 8 　 6105271 车门内开手柄盖（左） Cover, inside door handle, L. 1 　 9 　 6105272 车门内开手柄盖（右） Cover, inside door handle, R. 1 　 10 06. 05. 00 TY 023 G 6105130 车门锁销总成 Pin assy. , door lock 2 　 Clamp, lock cylinder

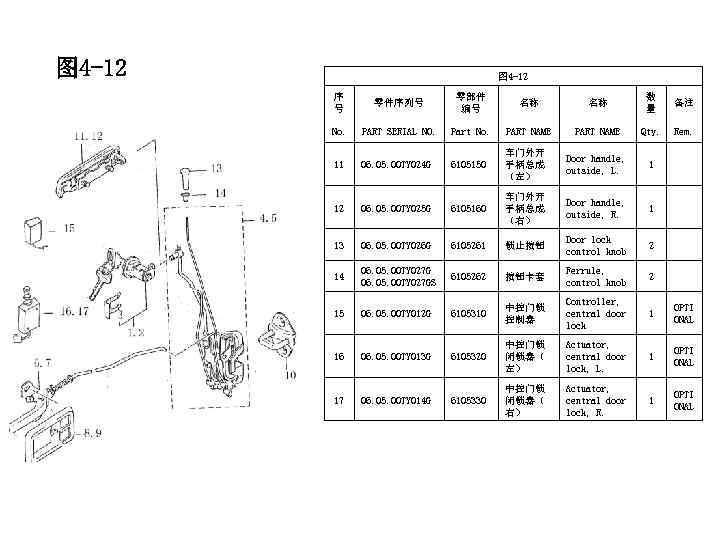

图 4 -12 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 11 06. 05. 00 TY 024 G 6105150 车门外开手柄总成（左） Door handle, outside, L. 1 　 12 06. 05. 00 TY 025 G 6105160 车门外开手柄总成（右） Door handle, outside, R. 1 　 13 06. 05. 00 TY 026 G 6105261 锁止按钮 Door lock control knob 2 　 14 06. 05. 00 TY 027 GS 6105262 按钮卡套 Ferrule, control knob 2 　 15 06. 05. 00 TY 012 G 6105310 中控门锁控制器 Controller, central door lock 1 OPTI ONAL 16 06. 05. 00 TY 013 G 6105320 中控门锁闭锁器（左） Actuator, central door lock, L. 1 OPTI ONAL 17 06. 05. 00 TY 014 G 6105330 中控门锁闭锁器（右） Actuator, central door lock, R. 1 OPTI ONAL

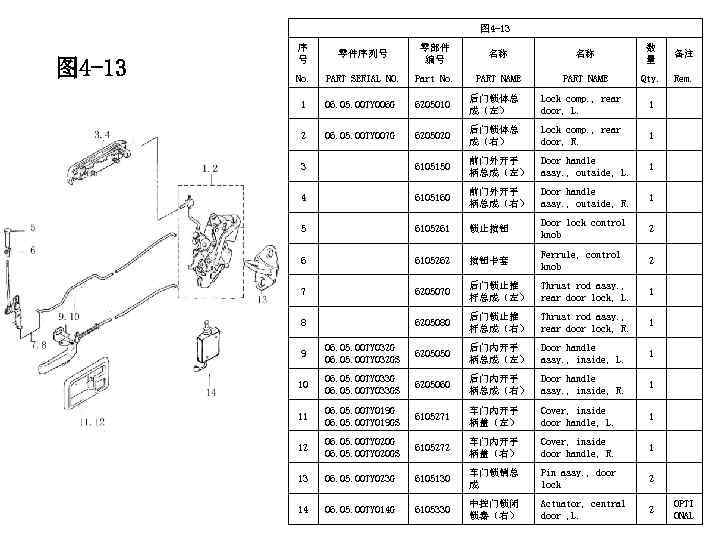

图 4 -13 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 06. 05. 00 TY 006 G 6205010 后门锁体总成（左） Lock comp. , rear door, L. 1 　 2 06. 05. 00 TY 007 G 6205020 后门锁体总成（右） Lock comp. , rear door, R. 1 　 3 　 6105150 前门外开手柄总成（左） Door handle assy. , outside, L. 1 　 4 　 6105160 前门外开手柄总成（右） Door handle assy. , outside, R. 1 　 5 　 6105261 锁止按钮 Door lock control knob 2 　 6105262 按钮卡套 Ferrule, control knob 2 　 7 　 6205070 后门锁止推杆总成（左） Thrust rod assy. , rear door lock, L. 1 　 8 　 6205080 后门锁止推杆总成（右） Thrust rod assy. , rear door lock, R. 1 　 9 06. 05. 00 TY 032 GS 6205050 后门内开手柄总成（左） Door handle assy. , inside, L. 1 　 10 06. 05. 00 TY 033 GS 6205060 后门内开手柄总成（右） Door handle assy. , inside, R. 1 　 11 06. 05. 00 TY 019 GS 6105271 车门内开手柄盖（左） Cover, inside door handle, L. 1 　 12 06. 05. 00 TY 020 GS 6105272 车门内开手柄盖（右） Cover, inside door handle, R. 1 　 13 06. 05. 00 TY 023 G 6105130 车门锁销总成 Pin assy. , door lock 2 　 14 06. 05. 00 TY 014 G 6105330 中控门锁闭锁器（右） Actuator, central door , L. 2 OPTI ONAL

图 4 -14 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 　 6100100 前门总成（左） Front door assy. , L. 1 　 2 　 6100200 前门总成（右） Front door assy. , R. 1 　 3 06. 04. 00 TY 059 G 6101012 前门防水薄膜 Water proof membrane, front door 2 　 4 06. 11. 00 TY 017 G 6107021 前门密封条（左） Weather strip, front door L. 1 　 5 06. 11. 00 TY 018 G 6107022 前门密封条（右） Weather strip, front door, R. 1 　 6 06. 04. 00 TY 031 GS 6102031 前门上护板（左） Garnish, front door upper, L. 1 　 7 06. 04. 00 TY 032 GS 6102032 前门上护板（右） Garnish, front door upper, R. 1 　 8 06. 04. 00 TY 033 GS 6102010 前门装饰板总成（左） Trim comp. , front door, L. 1 　 9 06. 04. 00 TY 034 GS 6102020 前门装饰板总成（右） Trim comp. , front door, R. 1 　 10 06. 04. 00 TY 035 G 6102011 按扣总成 Button comp. 40 　 11 06. 04. 00 TY 036 GS 6102013 车门扶手 Assist handle, door 4 　

图 4 -14 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 12 06. 04. 00 TY 037 GS 6102051 前门文件袋（左） Pocket, front door, L. 1 　 13 06. 04. 00 TY 038 GS 6102052 前门文件袋（右） Pocket, front door, R. 1 　 14 06. 04. 00 TY 053 G 6109010 前门限位器总成 Limit comp. , door 2 　 15 06. 04. 00 TY 040 G 6109021 限位器销 Pin, limit comp. 2 　 16 　 Q 1460630 螺钉M 6× 30 Screw M 6× 30 4 　 17 　 6102010001 前门装饰板总成（左） Trim, front door, L. 1 OPTI ONAL 18 06. 04. 00 TY 042 G 6102020001 前门装饰板总成（右） Trim, front door, R. 1 OPTI ONAL 19 　 6105271001 车门内开手柄盖（左） Cap, inner handle，L 1 OPTI ONAL 20 　 6105272001 车门内开手柄盖（右） Cap, inner handle，R 1 OPTI ONAL 21 06. 05. 00 TY 015 GS 6105210001 车门内开手柄总成，（左） Inner handle comp. , front door open，L 1 OPTI ONAL 22 06. 05. 00 TY 016 GS 6105220001 车门内开手柄总成，（右） Inner handle comp. , front door open，R 1 OPTI ONAL 23 　 3746010 左车门玻璃升降器开关总成 Switch comp. , door glass regulator, L 1 OPTI ONAL 24 　 3746020 右车门玻璃升降器开关总成 Switch comp. , door glass regulator, R 1 OPTI ONAL

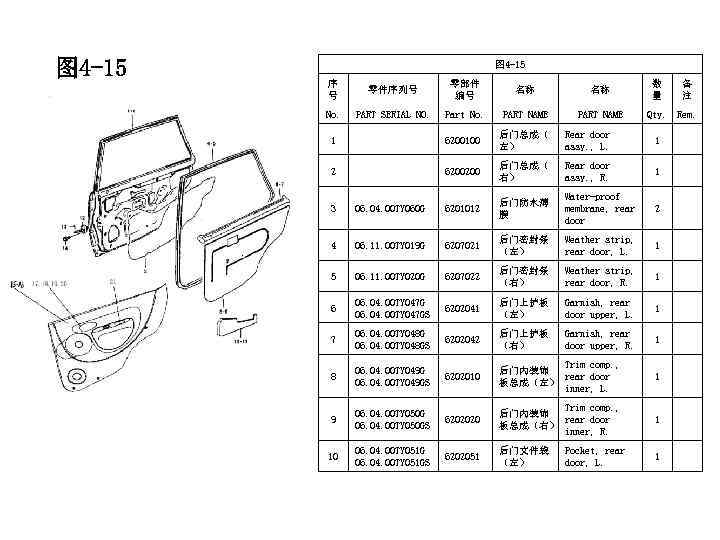

图 4 -15 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 　 6200100 后门总成（左） Rear door assy. , L. 1 　 2 　 6200200 后门总成（右） Rear door assy. , R. 1 　 3 06. 04. 00 TY 060 G 6201012 后门防水薄膜 Water-proof membrane, rear door 2 　 4 06. 11. 00 TY 019 G 6207021 后门密封条（左） Weather strip, rear door, L. 1 　 5 06. 11. 00 TY 020 G 6207022 后门密封条（右） Weather strip, rear door, R. 1 　 6 06. 04. 00 TY 047 GS 6202041 后门上护板（左） Garnish, rear door upper, L. 1 　 7 06. 04. 00 TY 048 GS 6202042 后门上护板（右） Garnish, rear door upper, R. 1 　 8 06. 04. 00 TY 049 GS 6202010 Trim comp. , 后门内装饰 rear door 板总成（左） inner, L. 1 　 9 06. 04. 00 TY 050 GS 6202020 Trim comp. , 后门内装饰 rear door 板总成（右） inner, R. 1 　 10 06. 04. 00 TY 051 GS 6202051 后门文件袋（左） 1 　 Pocket, rear door, L.

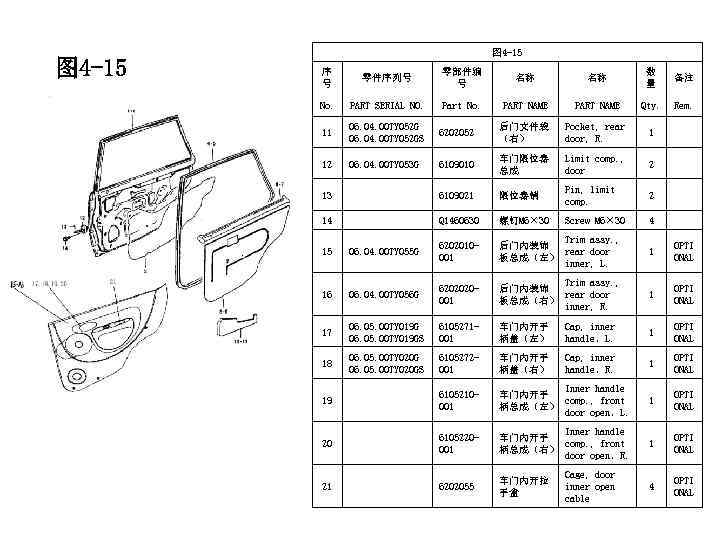

图 4 -15 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 11 06. 04. 00 TY 052 GS 6202052 后门文件袋（右） Pocket, rear door, R. 1 　 12 06. 04. 00 TY 053 G 6109010 车门限位器总成 Limit comp. , door 2 　 13 　 6109021 限位器销 Pin, limit comp. 2 　 14 　 Q 1460630 螺钉M 6× 30 Screw M 6× 30 4 　 15 06. 04. 00 TY 055 G 6202010001 Trim assy. , 后门内装饰 rear door 板总成（左） inner, L. 1 OPTI ONAL 16 06. 04. 00 TY 056 G 6202020001 Trim assy. , 后门内装饰 rear door 板总成（右） inner, R. 1 OPTI ONAL 17 06. 05. 00 TY 019 GS 6105271001 车门内开手柄盖（左） Cap, inner handle，L. 1 OPTI ONAL 18 06. 05. 00 TY 020 GS 6105272001 车门内开手柄盖（右） Cap, inner handle，R. 1 OPTI ONAL 19 　 6105210001 Inner handle 车门内开手 comp. , front 柄总成（左） door open，L. 1 OPTI ONAL 20 　 6105220001 Inner handle 车门内开手 comp. , front 柄总成（右） door open，R. 1 OPTI ONAL 21 　 6202055 车门内开拉手盒 4 OPTI ONAL Cage, door inner open cable

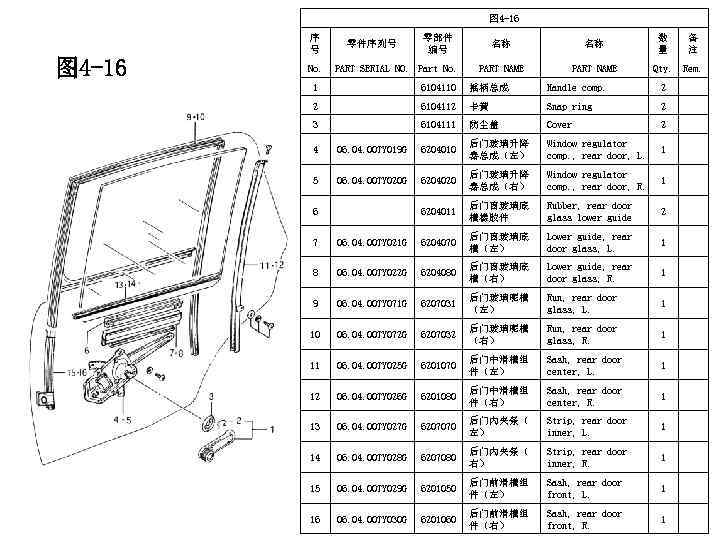

图 4 -16 序号图 4 -16 No. 零件序列号零部件编号 PART SERIAL NO. Part No. 名称名称数量备注 PART NAME Qty. Rem. 1 　 6104110 摇柄总成 Handle comp. 2 　 6104112 卡簧 Snap ring 2 　 3 　 6104111 防尘盖 Cover 2 　 4 06. 04. 00 TY 019 G 6204010 后门玻璃升降器总成（左） Window regulator comp. , rear door, L. 1 　 5 06. 04. 00 TY 020 G 6204020 后门玻璃升降器总成（右） Window regulator comp. , rear door, R. 1 　 6204011 后门窗玻璃底槽橡胶件 Rubber, rear door glass lower guide 2 　 7 06. 04. 00 TY 021 G 6204070 后门窗玻璃底槽（左） Lower guide, rear door glass, L. 1 　 8 06. 04. 00 TY 022 G 6204080 后门窗玻璃底槽（右） Lower guide, rear door glass, R. 1 　 9 06. 04. 00 TY 071 G 6207031 后门玻璃呢槽（左） Run, rear door glass, L. 1 　 10 06. 04. 00 TY 072 G 6207032 后门玻璃呢槽（右） Run, rear door glass, R. 1 　 11 06. 04. 00 TY 025 G 6201070 后门中滑槽组件（左） Sash, rear door center, L. 1 　 12 06. 04. 00 TY 026 G 6201080 后门中滑槽组件（右） Sash, rear door center, R. 1 　 13 06. 04. 00 TY 027 G 6207070 后门内夹条（左） Strip, rear door inner, L. 1 　 14 06. 04. 00 TY 028 G 6207080 后门内夹条（右） Strip, rear door inner, R. 1 　 15 06. 04. 00 TY 029 G 6201050 后门前滑槽组件（左） Sash, rear door front, L. 1 　 16 06. 04. 00 TY 030 G 6201060 后门前滑槽组件（右） Sash, rear door front, R. 1 　

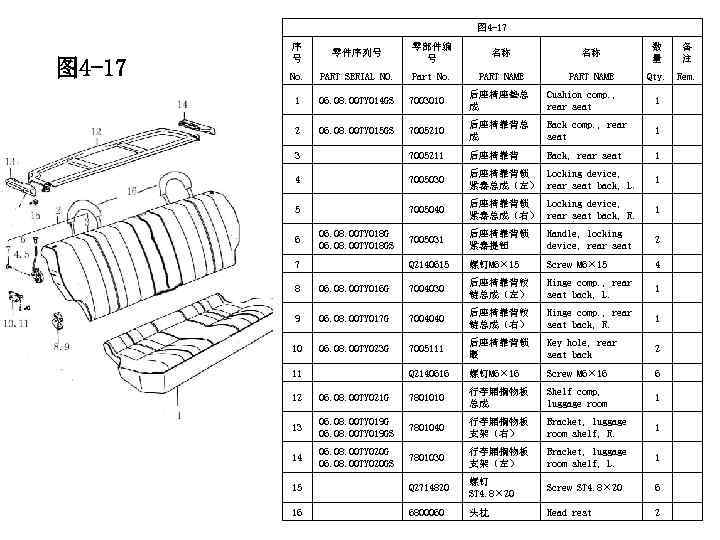

图 4 -17 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 06. 08. 00 TY 014 GS 7003010 后座椅座垫总成 Cushion comp. , rear seat 1 　 2 06. 08. 00 TY 015 GS 7005210 后座椅靠背总成 Back comp. , rear seat 1 　 3 　 7005211 后座椅靠背 Back, rear seat 1 　 4 　 7005030 后座椅靠背锁 Locking device, 紧器总成（左） rear seat back, L. 1 　 5 　 7005040 后座椅靠背锁 Locking device, 紧器总成（右） rear seat back, R. 1 　 6 06. 08. 00 TY 018 GS 7005031 后座椅靠背锁紧器提钮 Handle, locking device, rear seat 2 　 7 　 Q 2140615 螺钉M 6× 15 Screw M 6× 15 4 　 8 06. 08. 00 TY 016 G 7004030 后座椅靠背铰链总成（左） Hinge comp. , rear seat back, L. 1 　 9 06. 08. 00 TY 017 G 7004040 后座椅靠背铰链总成（右） Hinge comp. , rear seat back, R. 1 　 10 06. 08. 00 TY 023 G 7005111 后座椅靠背锁眼 Key hole, rear seat back 2 　 11 　 Q 2140616 螺钉M 6× 16 Screw M 6× 16 6 　 12 06. 08. 00 TY 021 G 7801010 行李厢搁物板总成 Shelf comp, luggage room 1 　 13 06. 08. 00 TY 019 GS 7801040 行李厢搁物板支架（右） Bracket, luggage room shelf, R. 1 　 14 06. 08. 00 TY 020 GS 7801030 行李厢搁物板支架（左） Bracket, luggage room shelf, L. 1 　 15 　 Q 2714820 螺钉 ST 4. 8× 20 Screw ST 4. 8× 20 6 　 16 　 6800060 头枕 Head rest 2 　

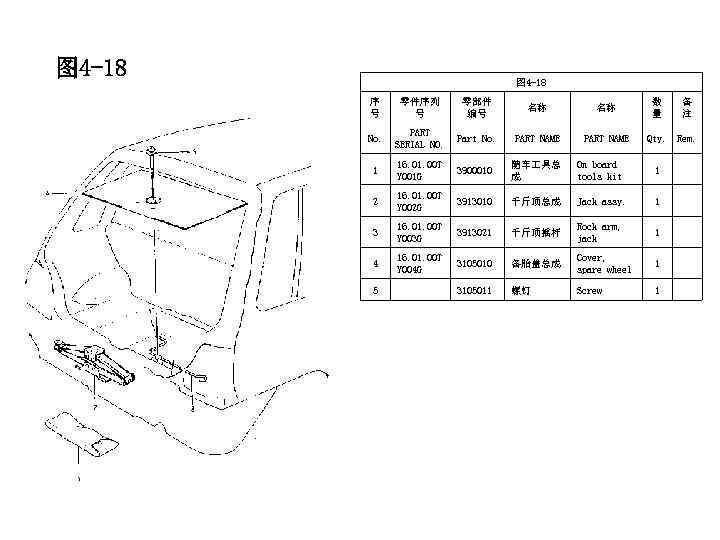

图 4 -18 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 16. 01. 00 T Y 001 G 3900010 随车具总成 On board tools kit 1 　 2 16. 01. 00 T Y 002 G 3913010 千斤顶总成 Jack assy. 1 　 3 16. 01. 00 T Y 003 G 3913021 千斤顶摇杆 Rock arm, jack 1 　 4 16. 01. 00 T Y 004 G 3105010 备胎盖总成 Cover, spare wheel 1 　 5 　 3105011 螺钉 Screw 1 　

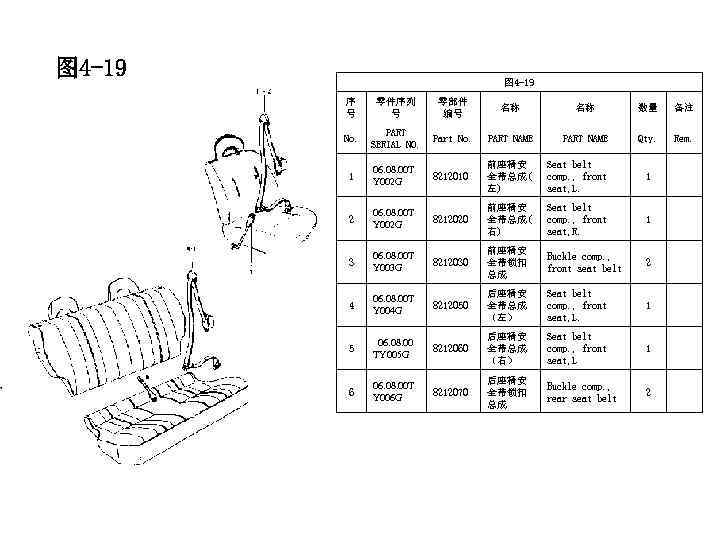

图 4 -19 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 06. 08. 00 T Y 002 G 8212010 前座椅安全带总成( 左) Seat belt comp. , front seat, L. 1 　 2 06. 08. 00 T Y 002 G 8212020 前座椅安全带总成( 右) Seat belt comp. , front seat, R. 1 　 3 06. 08. 00 T Y 003 G 8212030 前座椅安全带锁扣总成 Buckle comp. , front seat belt 2 　 4 06. 08. 00 T Y 004 G 8212050 后座椅安全带总成（左） Seat belt comp. , front seat, L. 1 　 5 06. 08. 00 TY 005 G 8212060 后座椅安全带总成（右） Seat belt comp. , front seat, L 1 　 6 06. 08. 00 T Y 006 G 8212070 后座椅安全带锁扣总成 Buckle comp. , rear seat belt 2 　

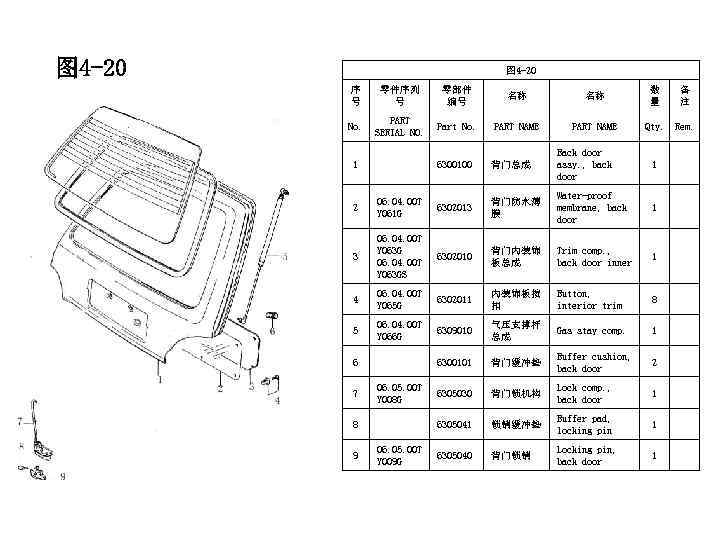

图 4 -20 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 　 6300100 背门总成 Back door assy. , back door 1 　 2 06. 04. 00 T Y 061 G 6302013 背门防水薄膜 Water-proof membrane, back door 1 　 3 06. 04. 00 T Y 063 GS 6302010 背门内装饰板总成 Trim comp. , back door inner 1 　 4 06. 04. 00 T Y 065 G 6302011 内装饰板按扣 Button, interior trim 8 　 5 06. 04. 00 T Y 066 G 6309010 气压支撑杆总成 Gas stay comp. 1 　 6300101 背门缓冲垫 Buffer cushion, back door 2 　 7 06. 05. 00 T Y 008 G 6305030 背门锁机构 Lock comp. , back door 1 　 8 　 6305041 锁销缓冲垫 Buffer pad, locking pin 1 　 9 06. 05. 00 T Y 009 G 6305040 背门锁销 Locking pin, back door 1 　

图 4 -21 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 　 6803020 前座椅座垫总成（右） Cushion comp. , front seat, L. 1 　 2 　 6803010 前座椅座垫总成（左） Cushion comp. , front seat, R. 1 　 3 06. 08. 00 TY 009 GS 6805020 前座椅靠背总成（右） Back comp, front seat, R. 1 　 4 06. 08. 00 TY 010 G 6804020 前座椅倾斜装置总成（右） Inclination device, front seat, R. 1 　 5 　 Q 150 B 0820 螺栓M 8× 20 Bolt M 8× 20 2 　 6 　 Q 40308 垫圈8 Washer 8 2 　 7 　 6805010 前座椅靠背总成（左） Back assy. , front seat, L. 1 　 8 06. 08. 00 TY 011 G 6804010 前座椅倾斜装置总成（左） Inclination device, front seat, L. 1 　 9 　 Q 150 B 0820 螺栓M 8× 20 Bolt M 8× 20 2 　 10 　 Q 40308 垫圈8 Washer 8 2 　 Handle, front seat inclination device 2 　 Shroud, inclination device, R. 1 　 11 　 6804011 前座椅倾斜装置总成捏手 12 　 6804014 倾斜装置外罩（右）

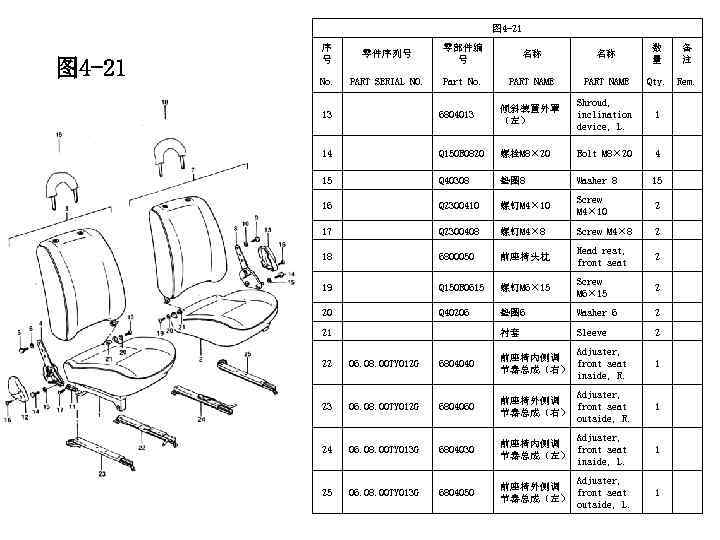

图 4 -21 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 13 　 6804013 倾斜装置外罩（左） Shroud, inclination device, L. 1 　 14 　 Q 150 B 0820 螺栓M 8× 20 Bolt M 8× 20 4 　 15 　 Q 40308 垫圈8 Washer 8 15 　 16 　 Q 2300410 螺钉M 4× 10 Screw M 4× 10 2 　 17 　 Q 2300408 螺钉M 4× 8 Screw M 4× 8 2 　 18 　 6800050 前座椅头枕 Head rest, front seat 2 　 19 　 Q 150 B 0615 螺钉M 6× 15 Screw M 6× 15 2 　 20 　 Q 40206 垫圈6 Washer 6 2 　 21 　　衬套 Sleeve 2 　 22 06. 08. 00 TY 012 G 6804040 Adjuster, 前座椅内侧调 front seat 节器总成（右） inside, R. 1 　 23 06. 08. 00 TY 012 G 6804060 Adjuster, 前座椅外侧调 front seat 节器总成（右） outside, R. 1 　 24 06. 08. 00 TY 013 G 6804030 Adjuster, 前座椅内侧调 front seat 节器总成（左） inside, L. 1 　 25 06. 08. 00 TY 013 G 6804050 Adjuster, 前座椅外侧调 front seat 节器总成（左） outside, L. 1 　

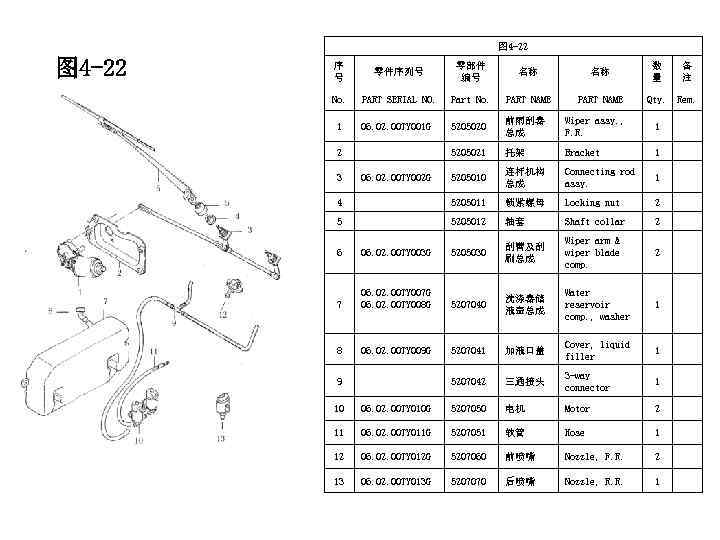

图 4 -22 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 06. 02. 00 TY 001 G 5205020 前雨刮器总成 Wiper assy. , F. R. 1 　 2 　 5205021 托架 Bracket 1 　 3 06. 02. 00 TY 002 G 5205010 连杆机构总成 Connecting rod assy. 1 　 4 　 5205011 锁紧螺母 Locking nut 2 　 5205012 轴套 Shaft collar 2 　 6 06. 02. 00 TY 003 G 5205030 刮臂及刮刷总成 Wiper arm & wiper blade comp. 2 　 7 06. 02. 00 TY 007 G 06. 02. 00 TY 008 G 5207040 洗涤器储液壶总成 Water reservoir comp. , washer 1 　 8 06. 02. 00 TY 009 G 5207041 加液口盖 Cover, liquid filler 1 　 9 　 5207042 三通接头 3 -way connector 1 　 10 06. 02. 00 TY 010 G 5207050 电机 Motor 2 　 11 06. 02. 00 TY 011 G 5207051 软管 Hose 1 　 12 06. 02. 00 TY 012 G 5207060 前喷嘴 Nozzle, F. R. 2 　 13 06. 02. 00 TY 013 G 5207070 后喷嘴 Nozzle, R. R. 1 　

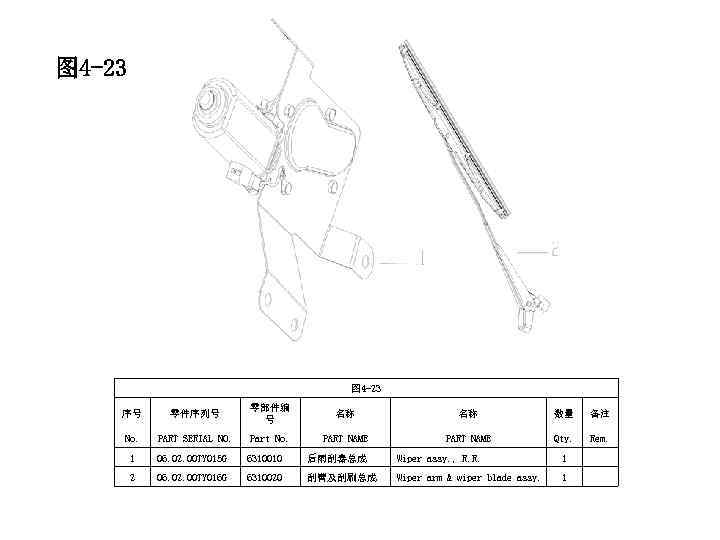

图 4 -23 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 06. 02. 00 TY 015 G 6310010 后雨刮器总成 Wiper assy. , R. R. 1 　 2 06. 02. 00 TY 016 G 6310020 刮臂及刮刷总成 Wiper arm & wiper blade assy. 1 　

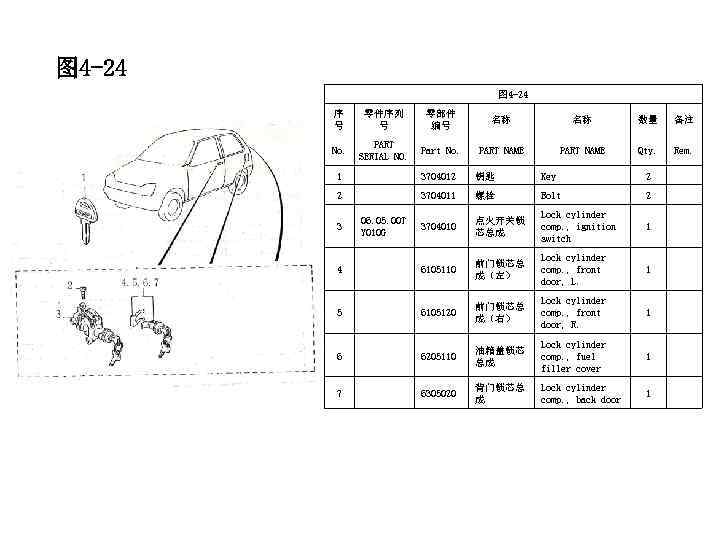

图 4 -24 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 　 3704012 钥匙 Key 2 　 3704011 螺栓 Bolt 2 　 3 06. 05. 00 T Y 010 G 3704010 点火开关锁芯总成 Lock cylinder comp. , ignition switch 1 　 4 　 6105110 前门锁芯总成（左） Lock cylinder comp. , front door, L. 1 　 5 　 6105120 前门锁芯总成（右） Lock cylinder comp. , front door, R. 1 　 6205110 油箱盖锁芯总成 Lock cylinder comp. , fuel filler cover 1 　 7 　 6305020 背门锁芯总成 Lock cylinder comp. , back door 1 　

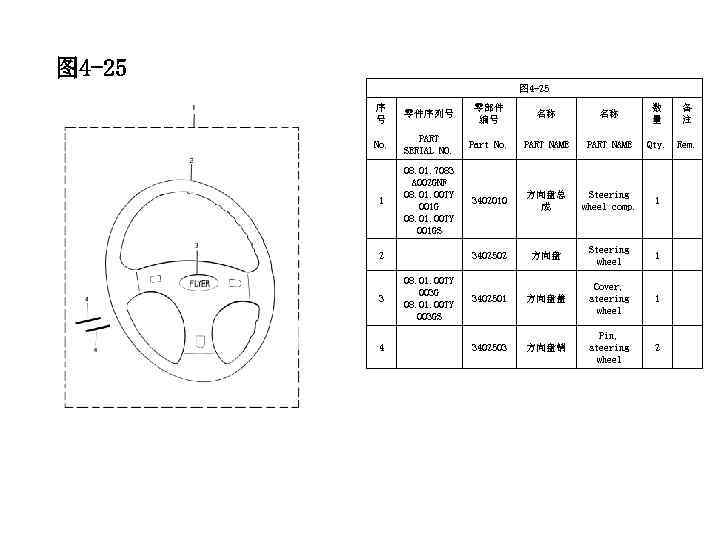

图 4 -25 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 08. 01. 7083 A 002 GNF 08. 01. 00 TY 001 GS 3402010 方向盘总成 Steering wheel comp. 1 　 2 　 3402502 方向盘 Steering wheel 1 　 3 08. 01. 00 TY 003 GS 3402501 方向盘盖 Cover, steering wheel 1 　 4 　 3402503 方向盘销 Pin, steering wheel 2 　

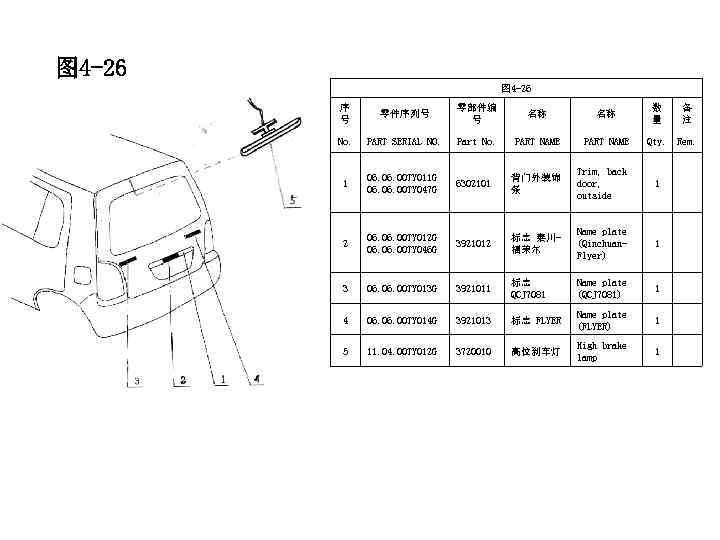

图 4 -26 序号零件序列号零部件编号名称名称数量备注 No. PART SERIAL NO. Part No. PART NAME Qty. Rem. 1 06. 00 TY 011 G 06. 00 TY 047 G 6302101 背门外装饰条 Trim, back door, outside 1 　 2 06. 00 TY 012 G 06. 00 TY 046 G 3921012 标志秦川福莱尔 Name plate (Qinchuan. Flyer) 1 　 3 06. 00 TY 013 G 3921011 标志 QCJ 7081 Name plate (QCJ 7081) 1 　 4 06. 00 TY 014 G 3921013 标志 FLYER Name plate (FLYER) 1 　 5 11. 04. 00 TY 012 G 3720010 高位刹车灯 High brake lamp 1 　
