Блок-схемы Выполнил Устюгов Иван 14 СП группы

Блок-схемы Выполнил: Устюгов Иван 14 СП группы

Процесс а Выполнение операций или группы операций, в результате которых изменяется значение, форма представления или расположение данных. b

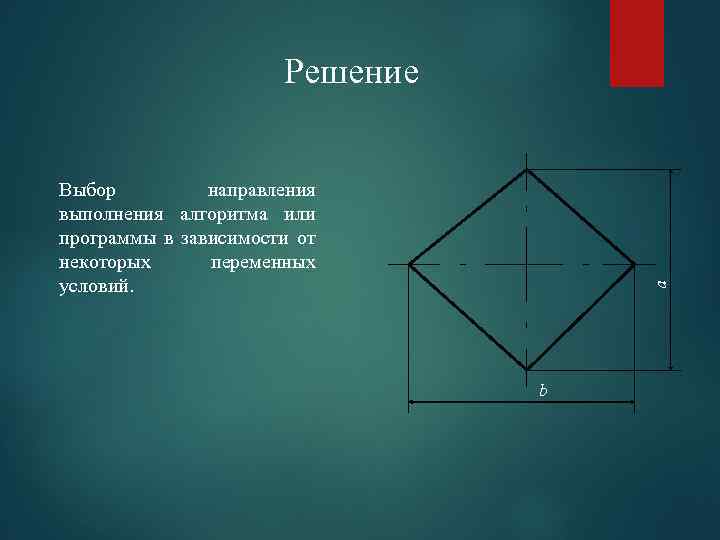

Решение a Выбор направления выполнения алгоритма или программы в зависимости от некоторых переменных условий. b

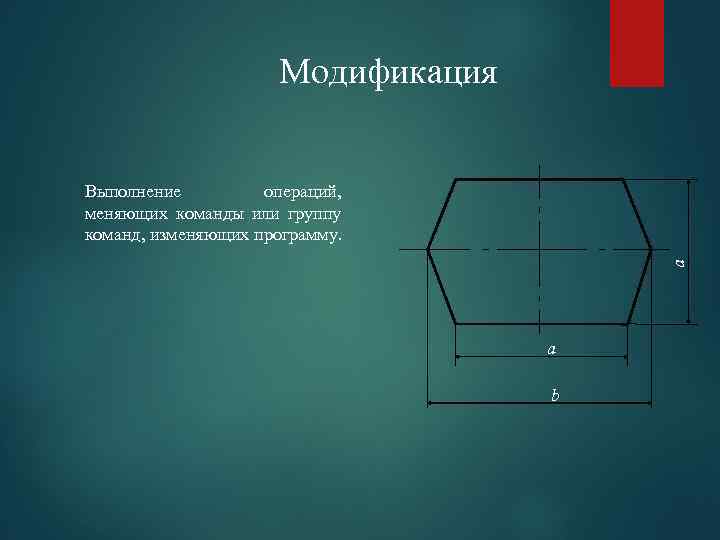

Модификация a Выполнение операций, меняющих команды или группу команд, изменяющих программу. a b

Предопределенный процесс 0, 15 a a Использование ранее созданных и отдельно описанных алгоритмов или программ. b

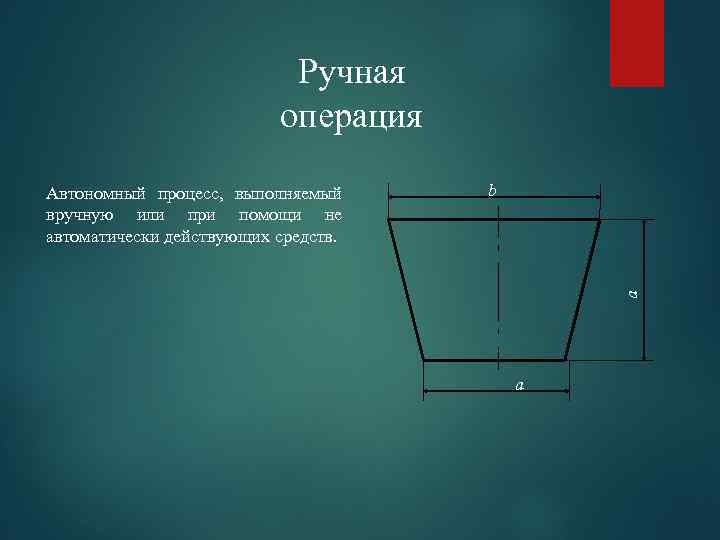

Ручная операция b a Автономный процесс, выполняемый вручную или при помощи не автоматически действующих средств. a

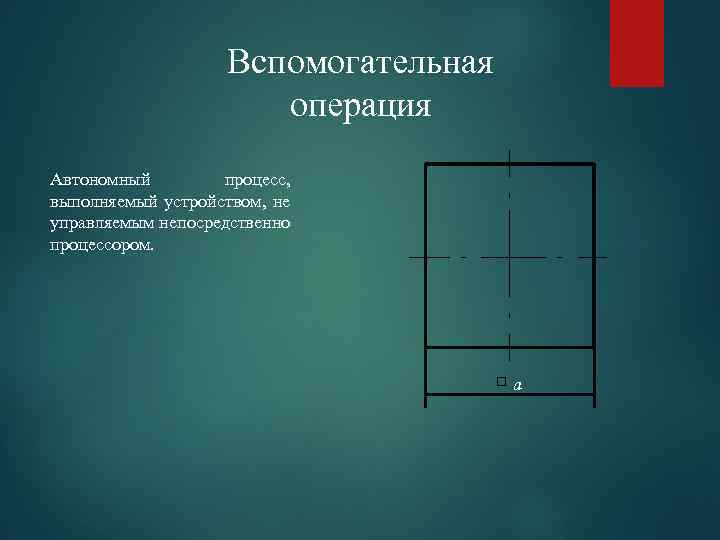

Вспомогательная операция Автономный процесс, выполняемый устройством, не управляемым непосредственно процессором. a

Слияние a Объединение двух или более множеств в единое множество. 60 °

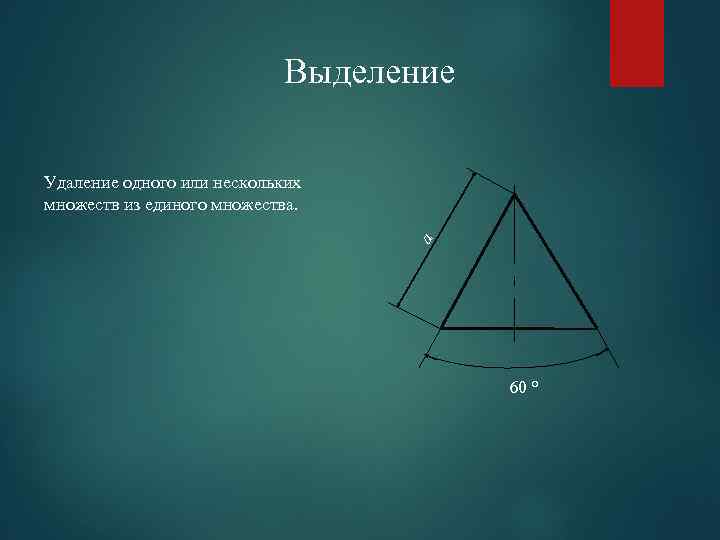

Выделение a Удаление одного или нескольких множеств из единого множества. 60 °

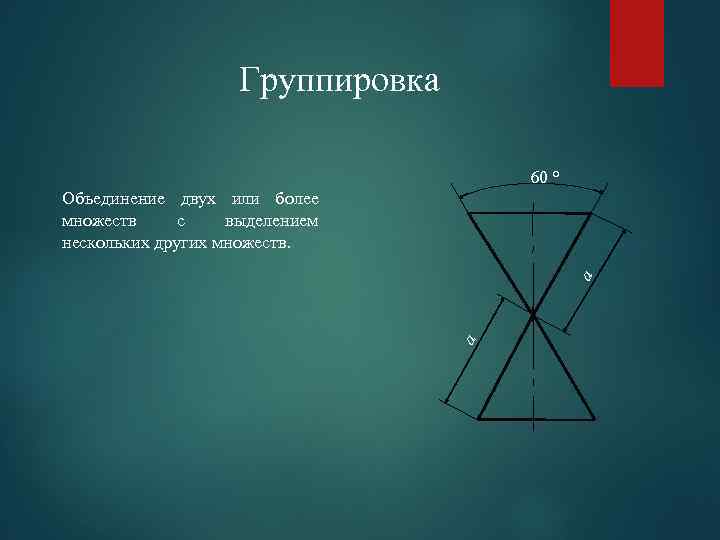

Группировка 60 ° a a Объединение двух или более множеств с выделением нескольких других множеств.

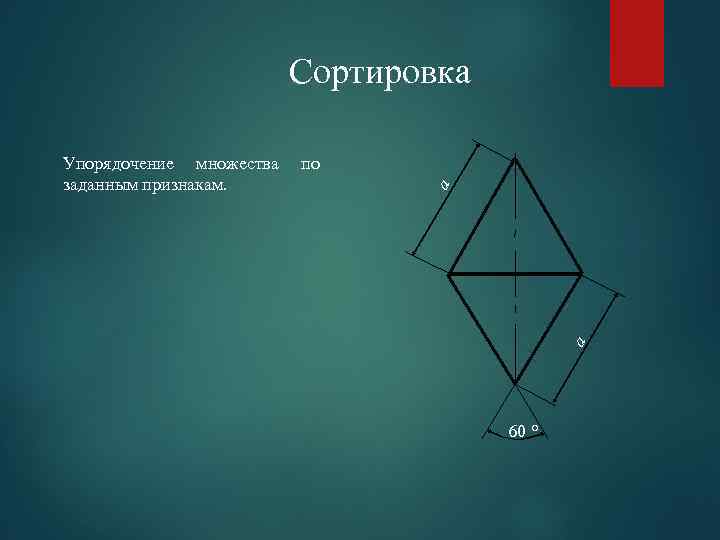

Сортировка по a a Упорядочение множества заданным признакам. 60 °

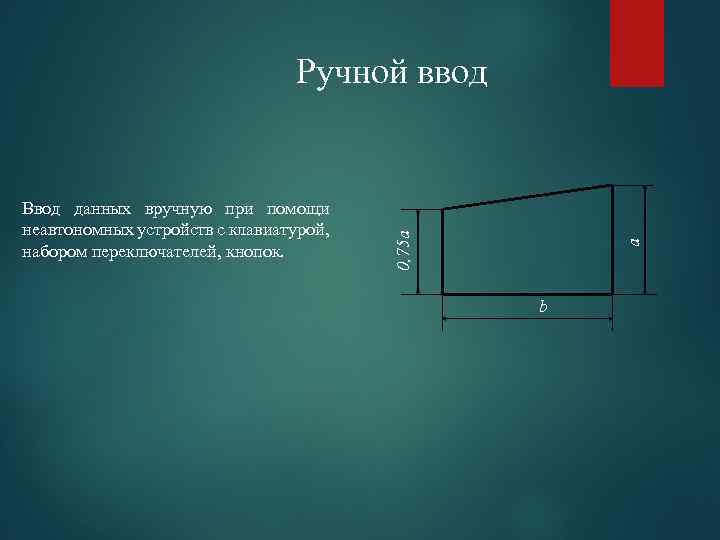

a Ввод данных вручную при помощи неавтономных устройств с клавиатурой, набором переключателей, кнопок. 0, 75 a Ручной ввод b

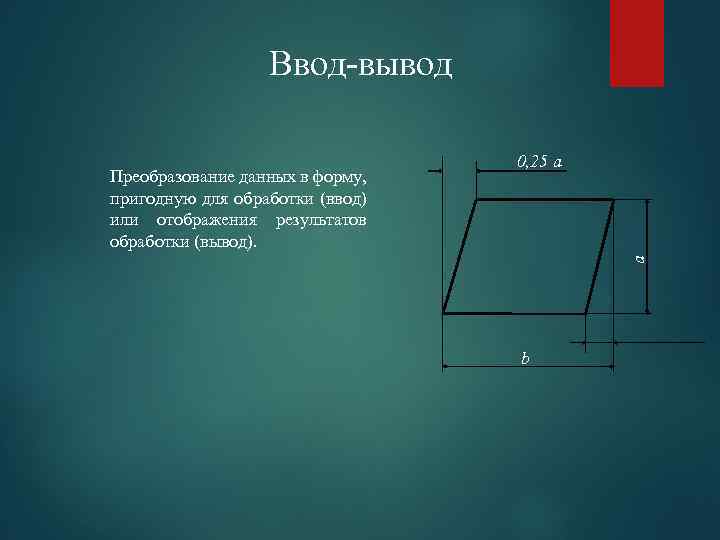

Ввод-вывод a Преобразование данных в форму, пригодную для обработки (ввод) или отображения результатов обработки (вывод). 0, 25 a b

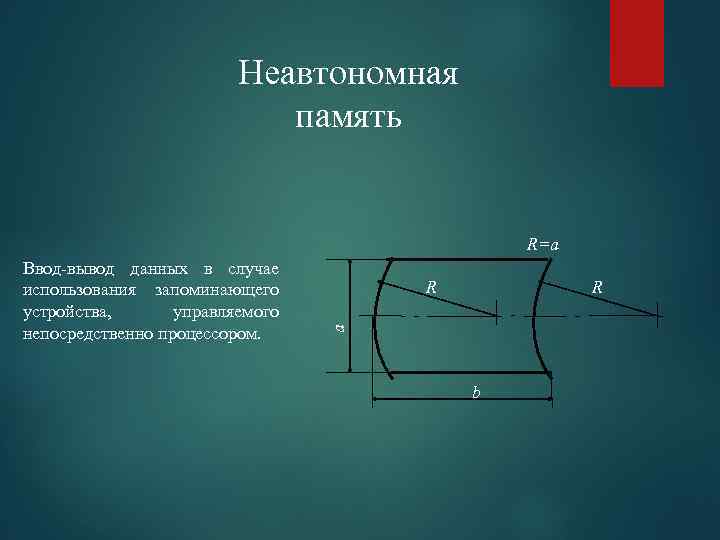

Неавтономная память R=a R R a Ввод-вывод данных в случае использования запоминающего устройства, управляемого непосредственно процессором. b

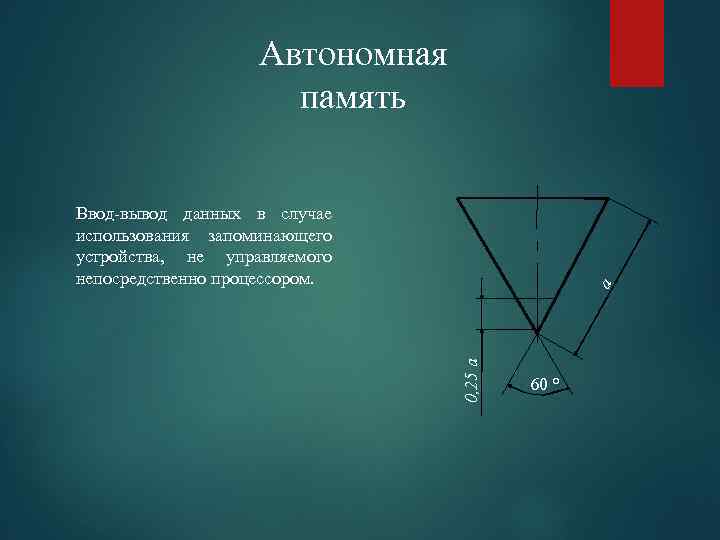

Автономная память 0, 25 a a Ввод-вывод данных в случае использования запоминающего устройства, не управляемого непосредственно процессором. 60 °

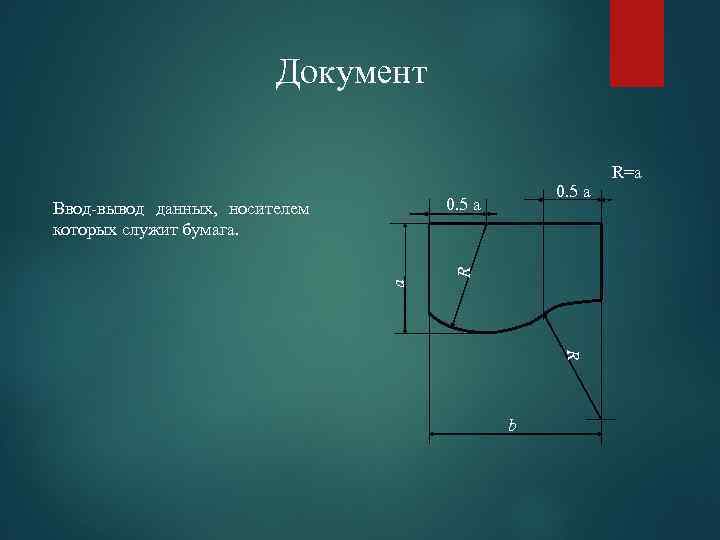

Документ 0. 5 a a R Ввод-вывод данных, носителем которых служит бумага. R b R=a

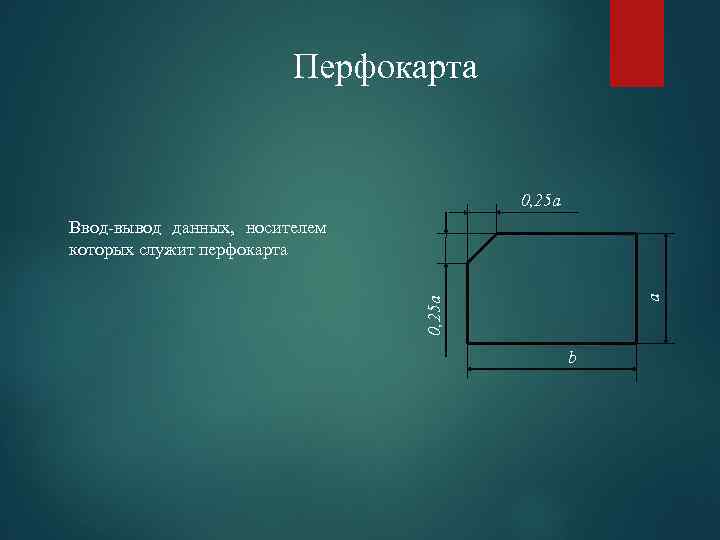

Перфокарта 0, 25 а a Ввод-вывод данных, носителем которых служит перфокарта b

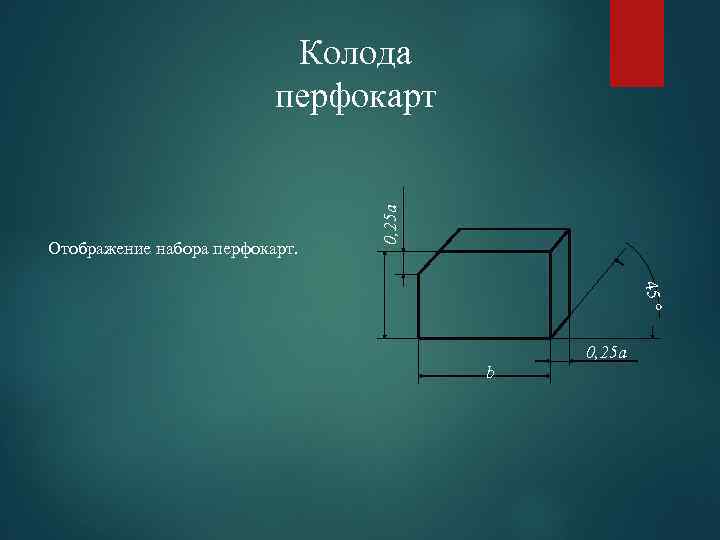

Отображение набора перфокарт. 0, 25 a Колода перфокарт 45 ° 0, 25 a b

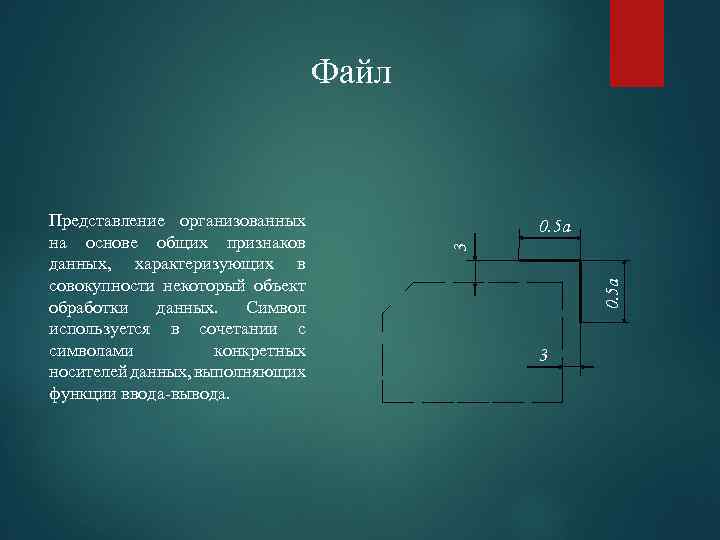

Файл 0. 5 a 3 Представление организованных на основе общих признаков данных, характеризующих в совокупности некоторый объект обработки данных. Символ используется в сочетании с символами конкретных носителей данных, выполняющих функции ввода-вывода. 3

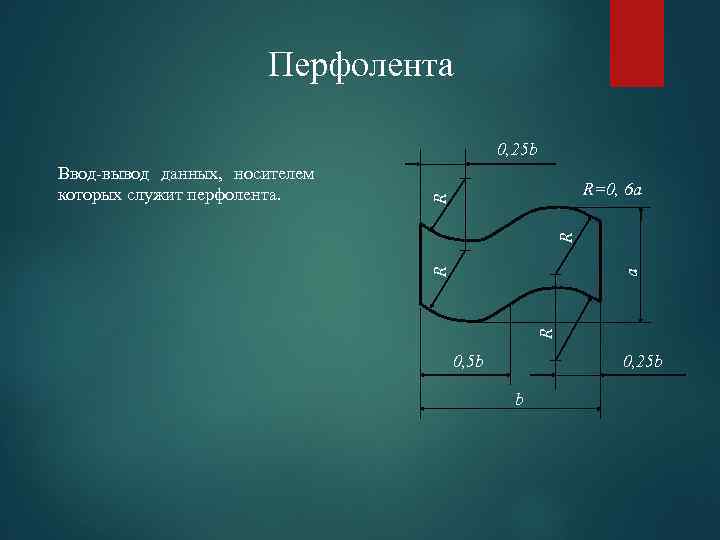

Перфолента 0, 25 b R R R=0, 6 a R Ввод-вывод данных, носителем которых служит перфолента. 0, 5 b 0, 25 b b

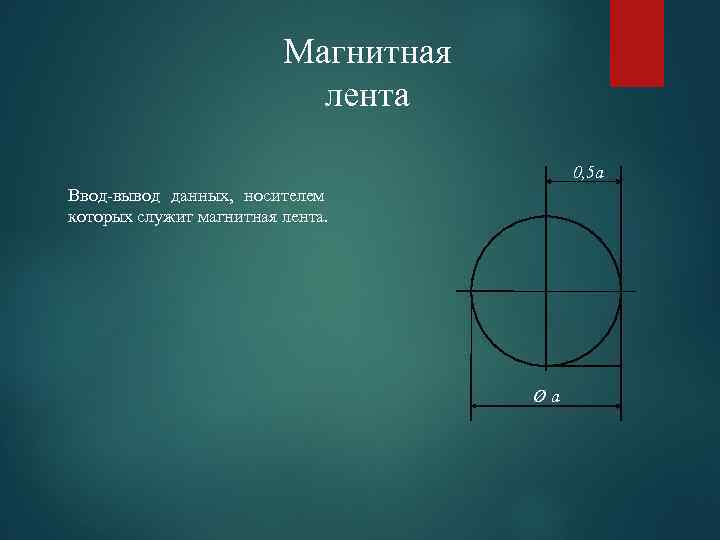

Магнитная лента 0, 5 a Ввод-вывод данных, носителем которых служит магнитная лента. Øa

Магнитный барабан R=a Ввод-вывод данных, носителем которых служит магнитный барабан. R R b R

Магнитный диск a b R R R 0, 15 a R=a 0, 15 a Ввод-вывод данных, носителем которых служит магнитный диск.

Оперативная память 0, 15 a Ввод-вывод данных, носителем которых служит магнитный сердечник. 0, 15 a □a

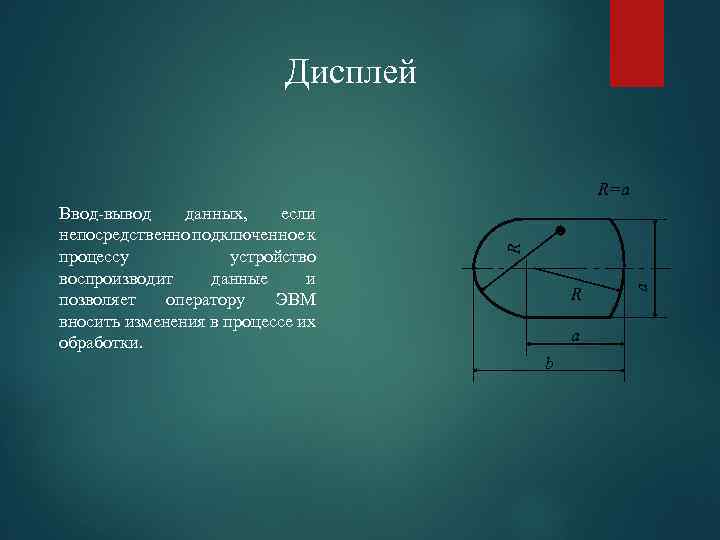

Дисплей R a b a Ввод-вывод данных, если непосредственно подключенное к процессу устройство воспроизводит данные и позволяет оператору ЭВМ вносить изменения в процессе их обработки. R R=a

2, 5 0, 5 b 3 Передача данных по каналам связи. 3 Канал связи b

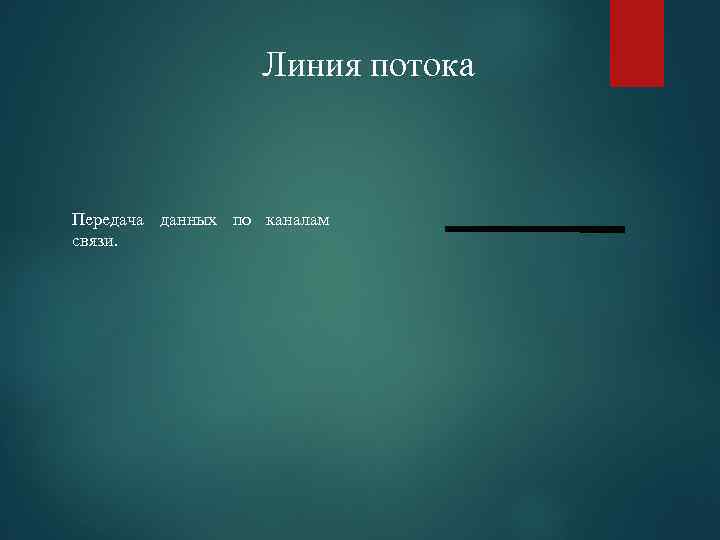

Линия потока Передача данных по каналам связи.

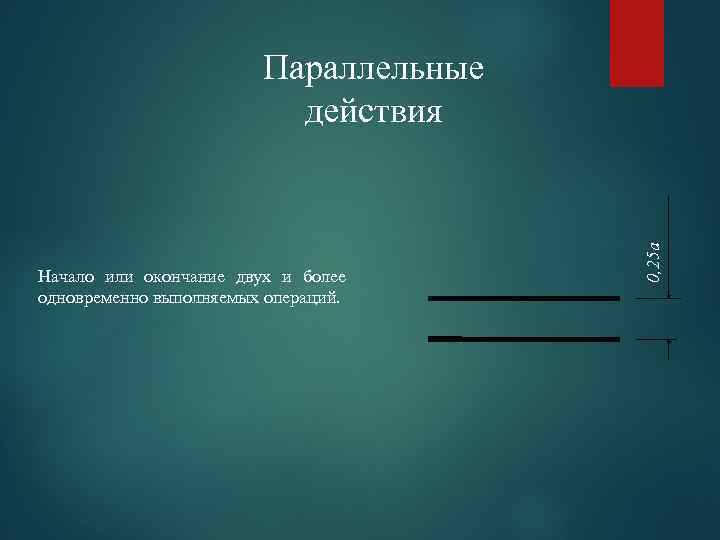

Начало или окончание двух и более одновременно выполняемых операций. 0, 25 a Параллельные действия

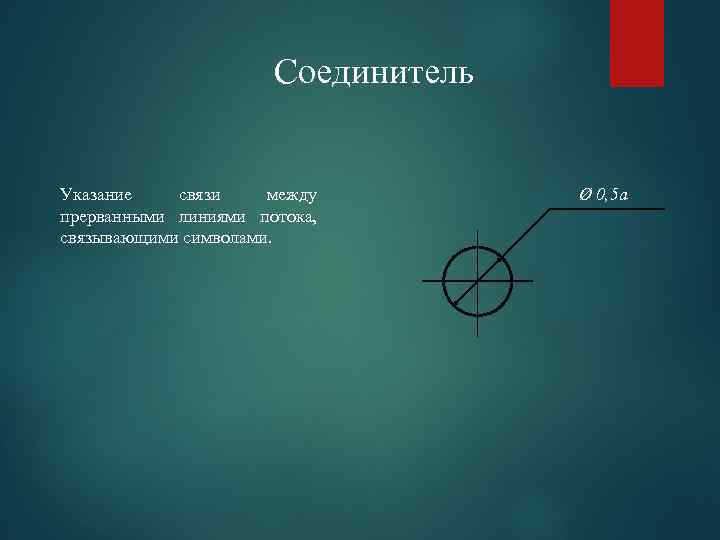

Соединитель Указание связи между прерванными линиями потока, связывающими символами. Ø 0, 5 a

Пуск-останов R Начало, конец, прерывание процесса обработки данных или выполнения программы. b 0, 5 a R=0, 25 a

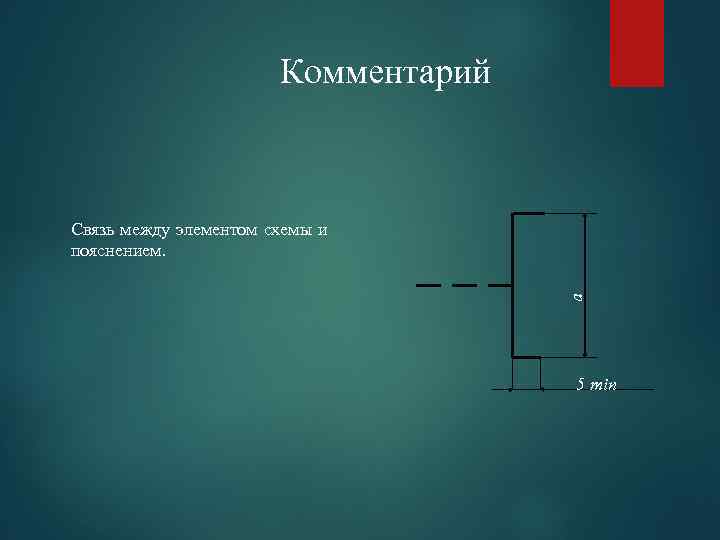

Комментарий a Связь между элементом схемы и пояснением. 5 min

Межстраничный соединитель 0. 5 a 0. 2 a 0. 6 a Указание связи между разъединенными частями схем алгоритмов и программ, расположенных на разных листах

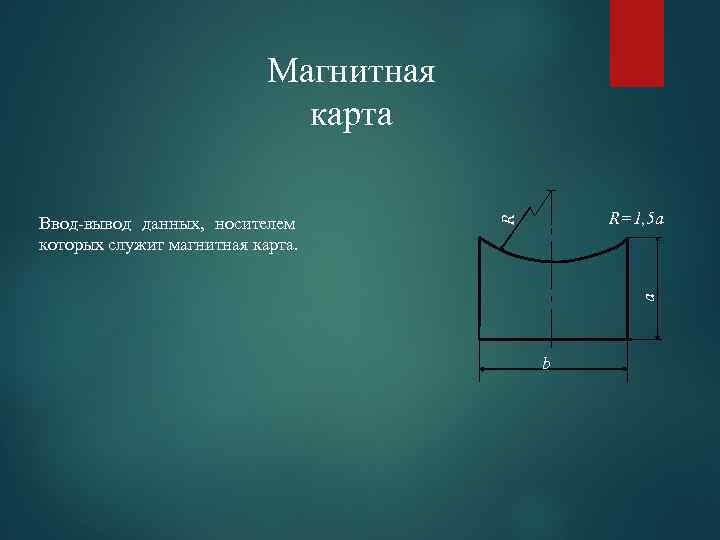

Магнитная карта R=1, 5 a a R Ввод-вывод данных, носителем которых служит магнитная карта. b

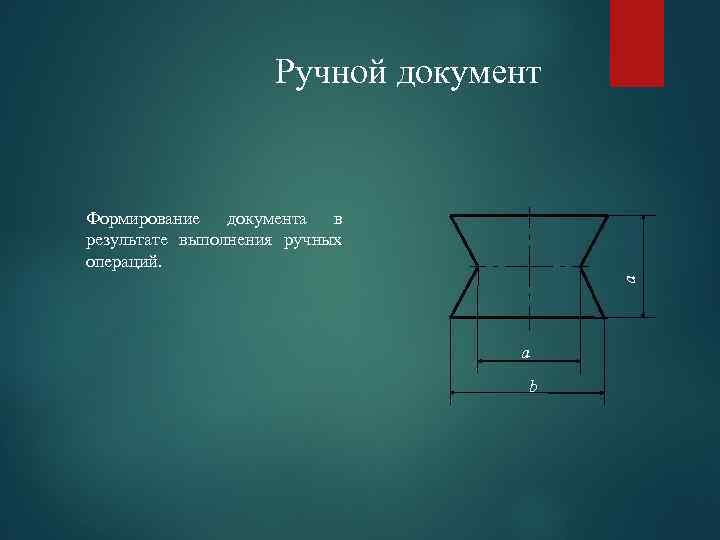

Ручной документ a Формирование документа в результате выполнения ручных операций. a b

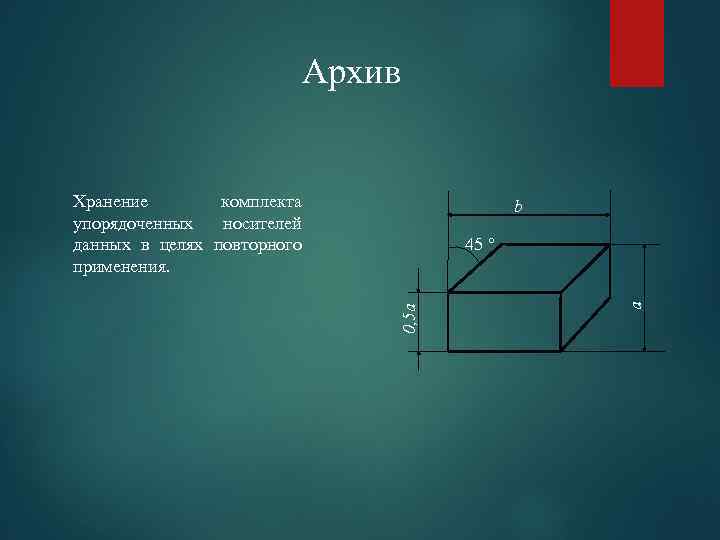

Архив Хранение комплекта упорядоченных носителей данных в целях повторного применения. b a 0, 5 а 45 °

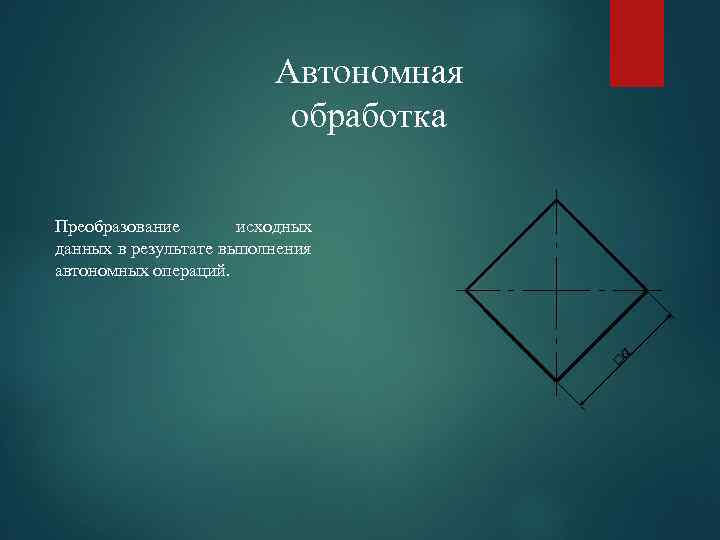

Автономная обработка □a Преобразование исходных данных в результате выполнения автономных операций.

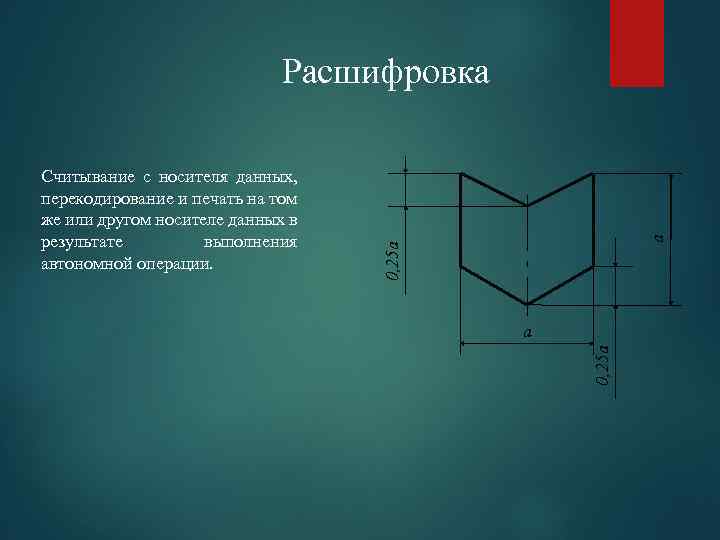

0, 25 a a 0, 25 a Считывание с носителя данных, перекодирование и печать на том же или другом носителе данных в результате выполнения автономной операции. a Расшифровка

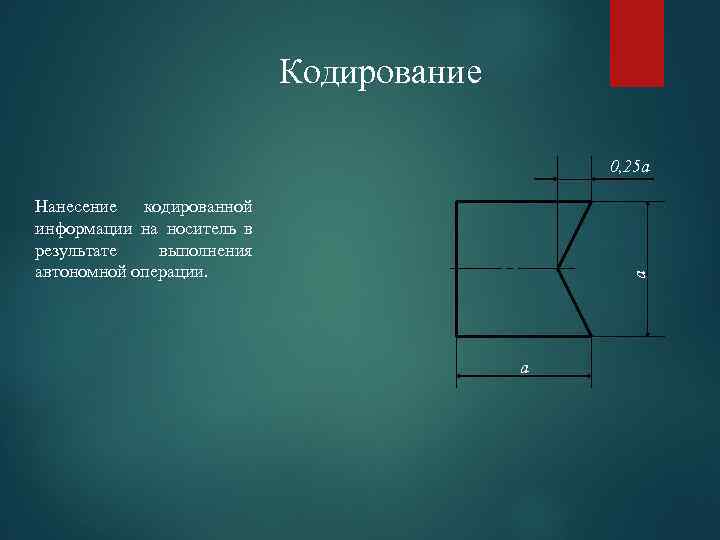

Кодирование 0, 25 a a Нанесение кодированной информации на носитель в результате выполнения автономной операции. a

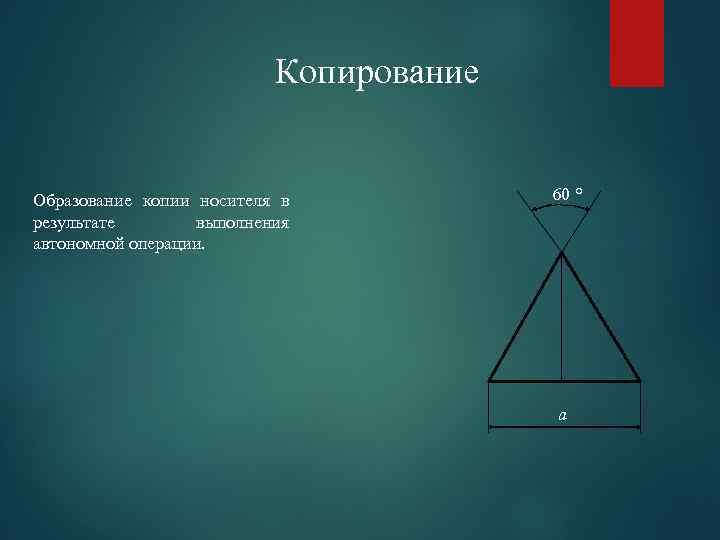

Копирование Образование копии носителя в результате выполнения автономной операции. 60 ° a

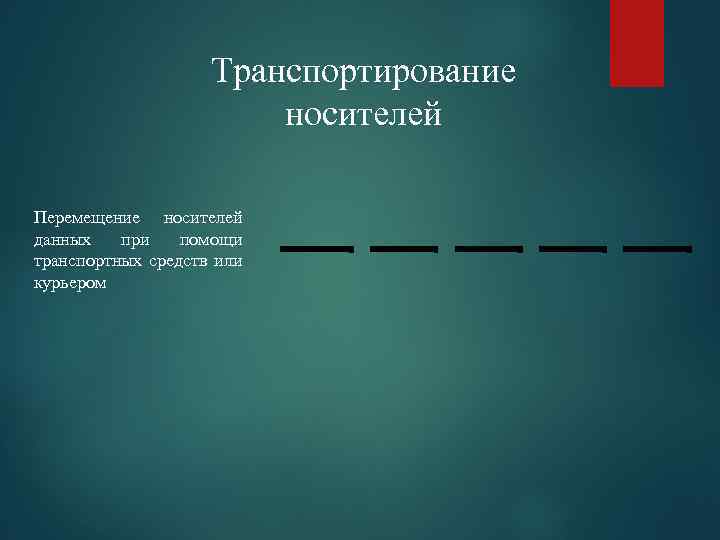

Транспортирование носителей Перемещение носителей данных при помощи транспортных средств или курьером

8 45 ° Указание последовательности операций в технологическом процессе изготовления предметов труда, направление их перемещения. 3 Материальный поток 15

Источник (приемник) данных R=0, 5 a или получатель a Отправитель данных. a
