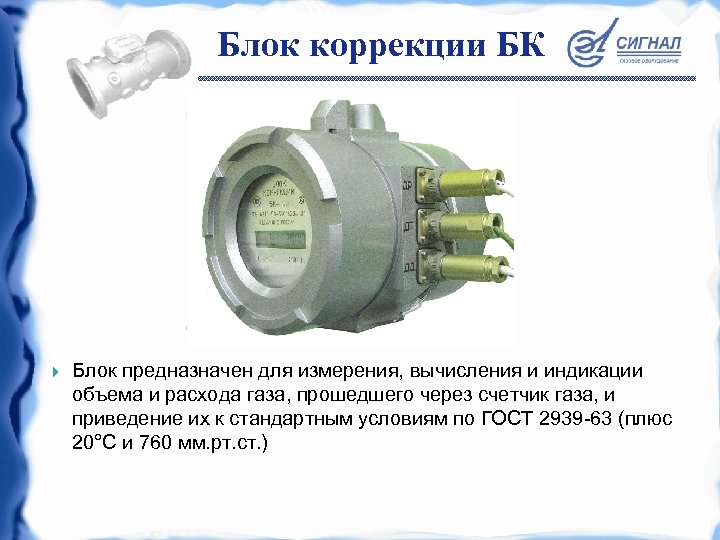

Блок коррекции БК Блок предназначен для измерения, вычисления и индикации объема и расхода газа, прошедшего через счетчик газа, и приведение их к стандартным условиям по ГОСТ 2939 -63 (плюс 20°С и 760 мм. рт. ст. )

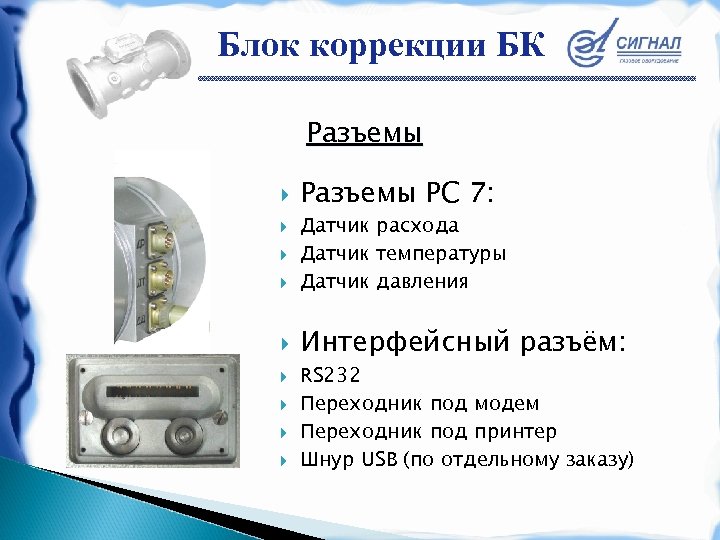

Блок коррекции БК Разъемы Разъемы РС 7: Датчик расхода Датчик температуры Датчик давления Интерфейсный разъём: RS 232 Переходник под модем Переходник под принтер Шнур USB (по отдельному заказу)
Блок коррекции БК СОСТАВ: Термопреобразователь сопротивления ТСМ-1388/5 (100 Ом) «ЭЛЕМЕР» Рабочий диапазон температур: -40…+50°С Температура измеряемой среды: -40…+50°С Датчик абсолютного давления МИДА-ДА-51 П Диапазоны измерения абсолютного давления, кгс/см 2 БК 1 -10 А-I-М БК 1 -16 А-I-М 0, 9 -10 1, 6 -16

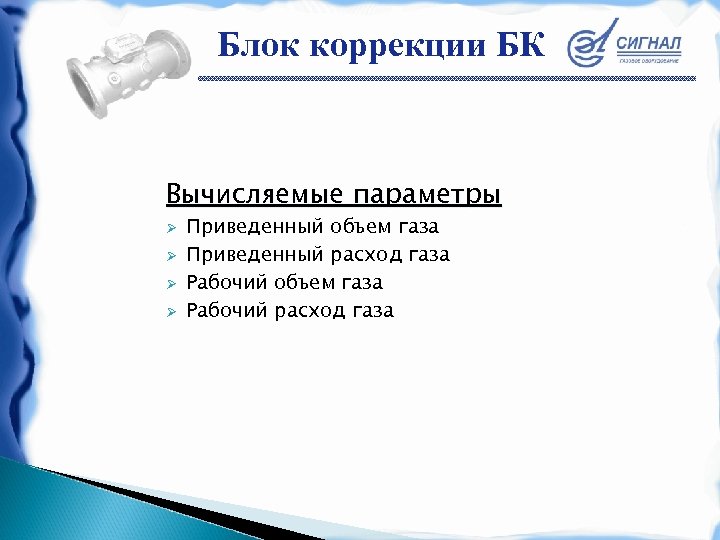

Блок коррекции БК Вычисляемые параметры Ø Ø Приведенный объем газа Приведенный расход газа Рабочий объем газа Рабочий расход газа

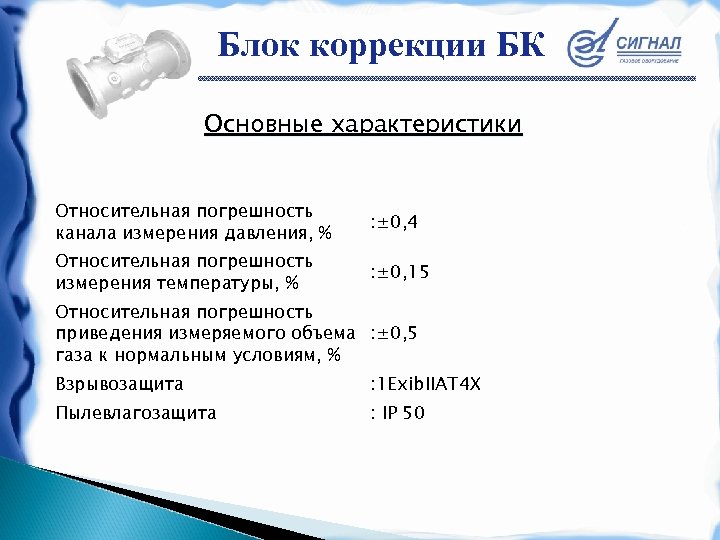

Блок коррекции БК Основные характеристики Относительная погрешность канала измерения давления, % : ± 0, 4 Относительная погрешность измерения температуры, % : ± 0, 15 Относительная погрешность приведения измеряемого объема : ± 0, 5 газа к нормальным условиям, % Взрывозащита : 1 Exib. IIAT 4 Х Пылевлагозащита : IP 50

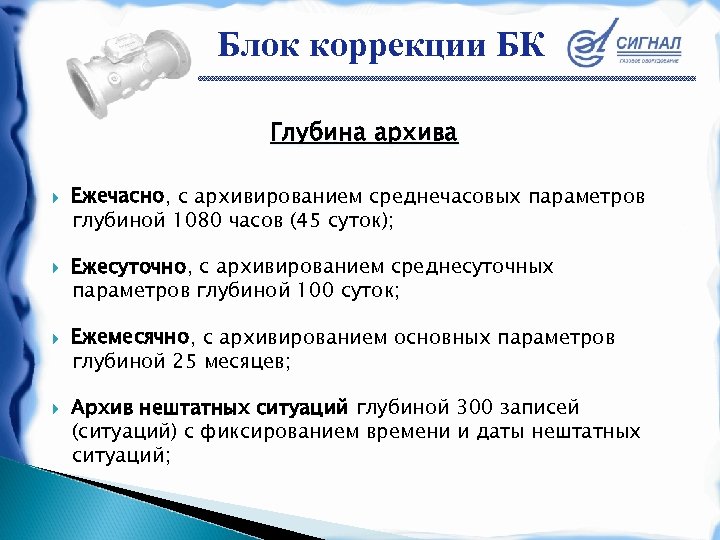

Блок коррекции БК Глубина архива Ежечасно, с архивированием среднечасовых параметров глубиной 1080 часов (45 суток); Ежесуточно, с архивированием среднесуточных параметров глубиной 100 суток; Ежемесячно, с архивированием основных параметров глубиной 25 месяцев; Архив нештатных ситуаций глубиной 300 записей (ситуаций) с фиксированием времени и даты нештатных ситуаций;

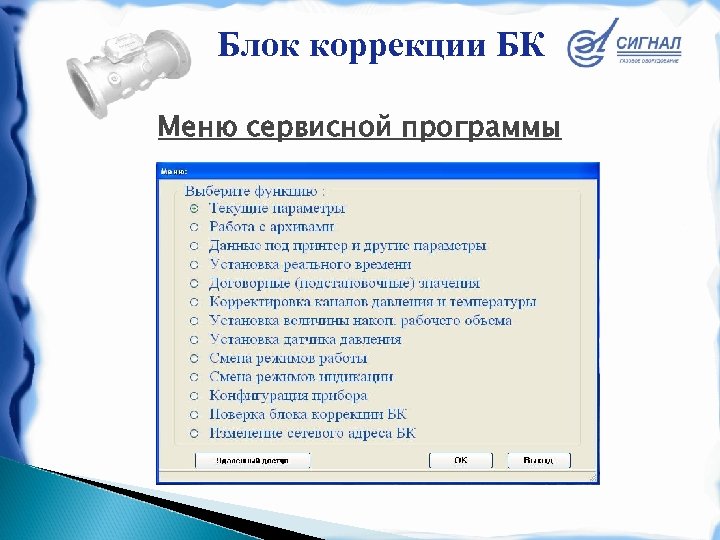

Блок коррекции БК Меню сервисной программы

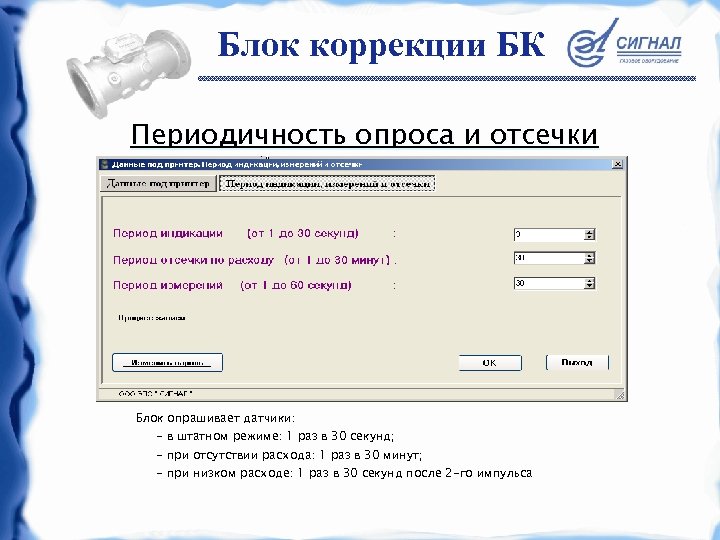

Блок коррекции БК Периодичность опроса и отсечки Блок опрашивает датчики: - в штатном режиме: 1 раз в 30 секунд; - при отсутствии расхода: 1 раз в 30 минут; - при низком расходе: 1 раз в 30 секунд после 2 -го импульса

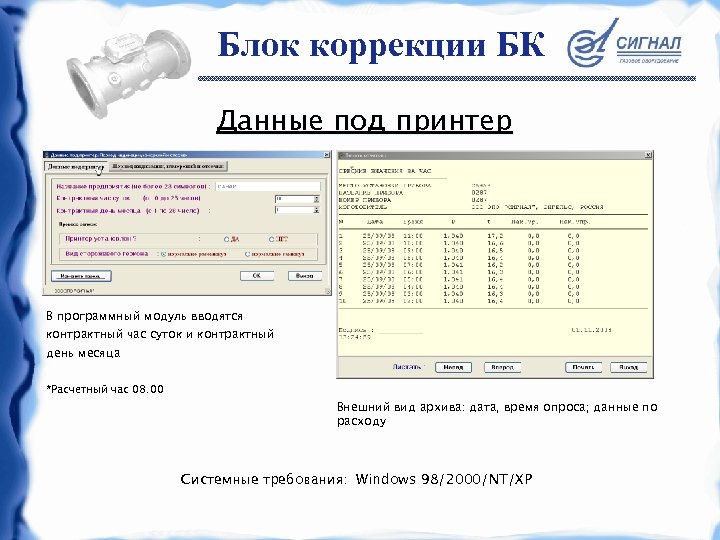

Блок коррекции БК Данные под принтер В программный модуль вводятся контрактный час суток и контрактный день месяца *Расчетный час 08. 00 Внешний вид архива: дата, время опроса; данные по расходу Системные требования: Windows 98/2000/NT/XP

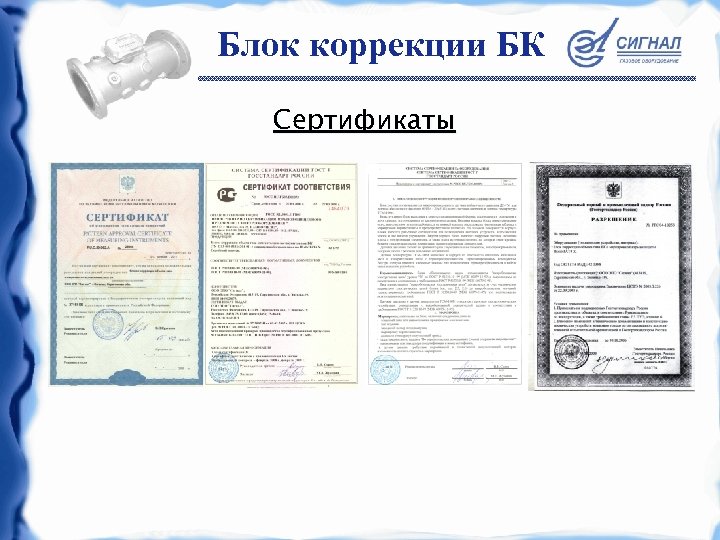

Блок коррекции БК Сертификаты

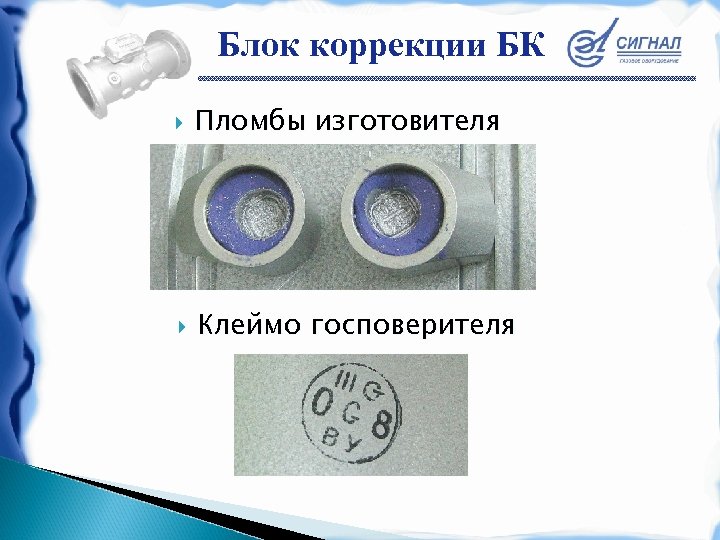

Блок коррекции БК Пломбы изготовителя Клеймо госповерителя

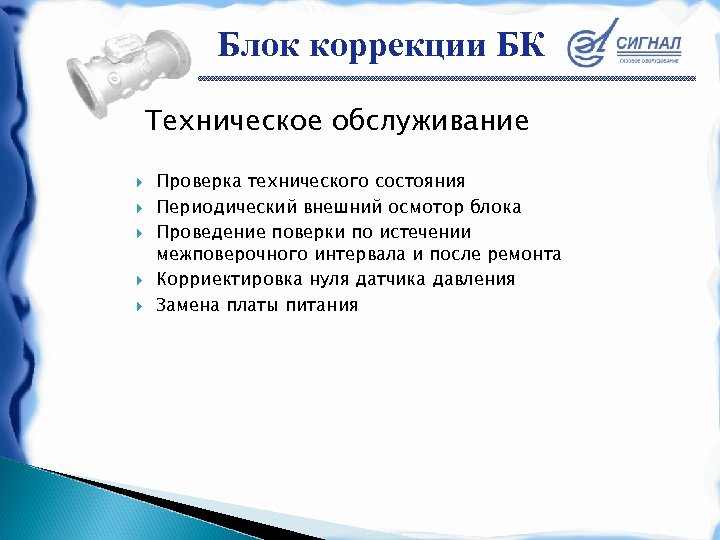

Блок коррекции БК Техническое обслуживание Проверка технического состояния Периодический внешний осмотор блока Проведение поверки по истечении межповерочного интервала и после ремонта Корриектировка нуля датчика давления Замена платы питания

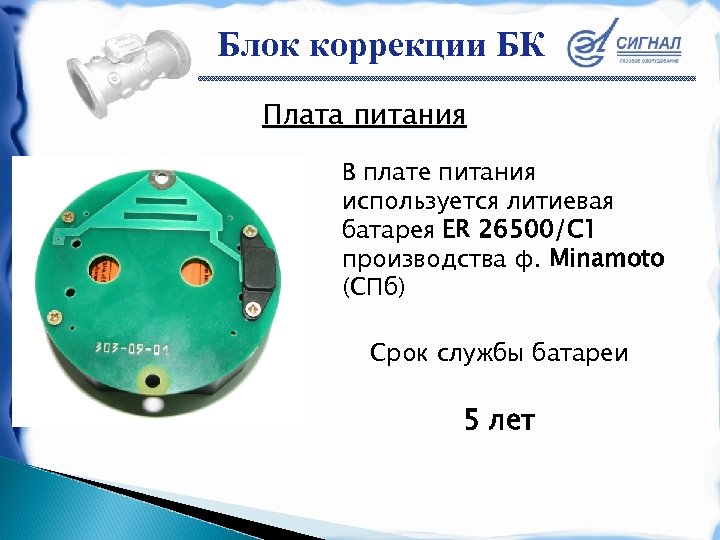

Блок коррекции БК Плата питания В плате питания используется литиевая батарея ER 26500/C 1 производства ф. Minamoto (СПб) Срок службы батареи 5 лет

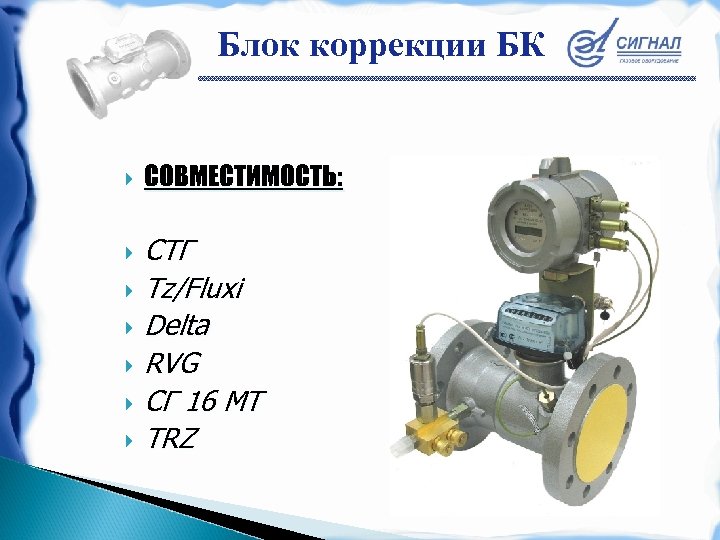

Блок коррекции БК СОВМЕСТИМОСТЬ: СТГ Tz/Fluxi Delta RVG СГ 16 МТ TRZ

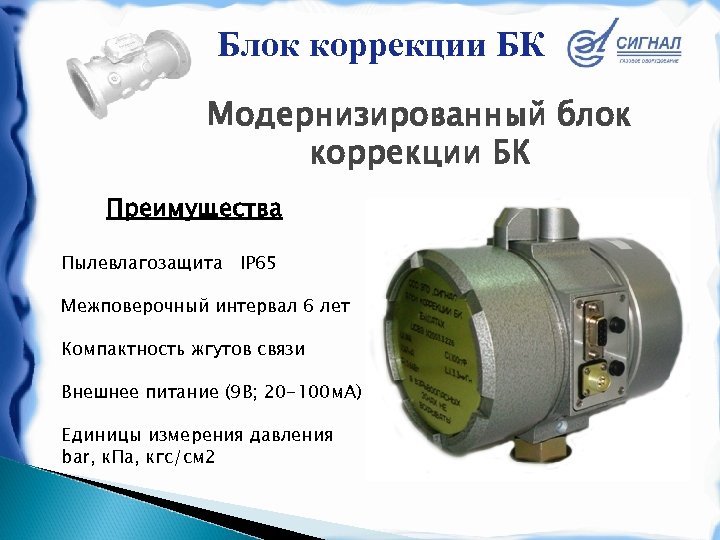

Блок коррекции БК Модернизированный блок коррекции БК Преимущества Пылевлагозащита IP 65 Межповерочный интервал 6 лет Компактность жгутов связи Внешнее питание (9 В; 20 -100 м. А) Единицы измерения давления bar, к. Па, кгс/см 2

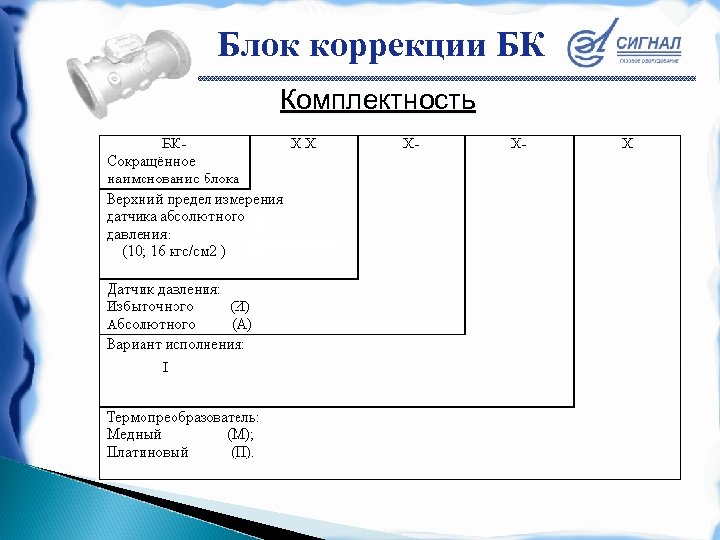

Блок коррекции БК Комплектность

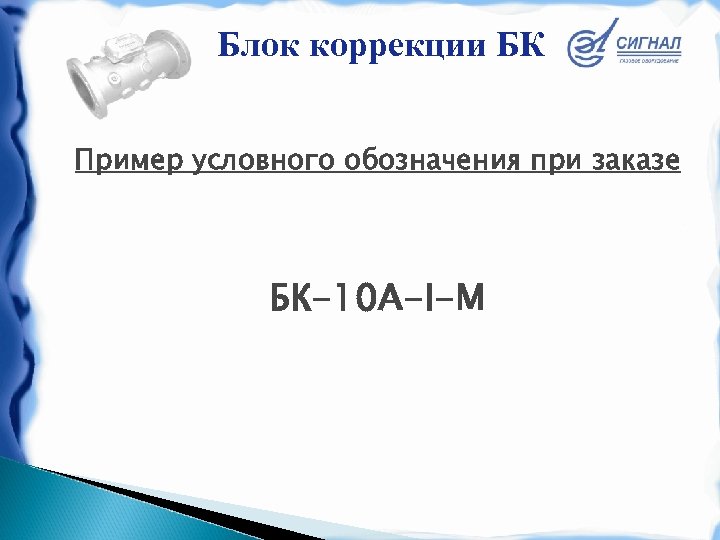

Блок коррекции БК Пример условного обозначения при заказе БК-10 А-I-М
