Блок анализа данных 1. выбор объектов по тем или иным критериям; 2. редактирование информации и структуры баз данных; 3. геокодирование; 4. построение буферных зон; 5. оверлейные операции; 6. сетевой анализ; 7. картометрические функции; 8. зонирование и районирование; 9. создание моделей поверхностей.

Построение буферных зон Буферные зоны – это полигоны, границы которых отстоят на определенное расстояние от границ исходных объектов (например, санитарно-защитные зоны, располагаемые на расстоянии до 2 км от источника загрязнения, зоны отчуждения вокруг трубопроводов, зоны равных расстояний и т. п. )

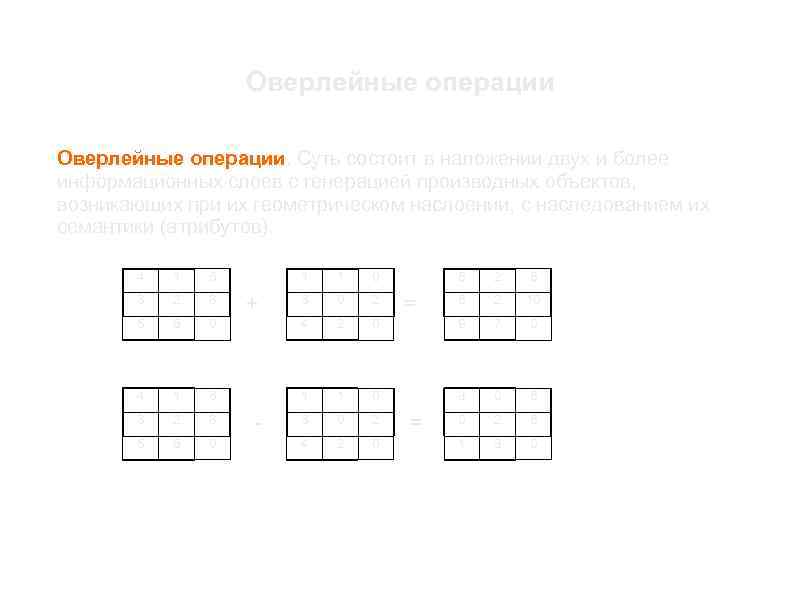

Оверлейные операции. Суть состоит в наложении двух и более информационных слоев с генерацией производных объектов, возникающих при их геометрическом наслоении, с наследованием их семантики (атрибутов). 4 1 6 1 1 0 3 2 8 3 0 2 5 5 0 4 2 4 1 6 1 3 2 8 5 5 0 + - 5 2 6 6 2 10 0 9 7 0 1 0 3 0 6 3 0 2 6 4 2 0 1 3 0 = =

Оверлейные операции слой с населенными пунктами слой с транспортной сетью слой с речной сетью слой с изогипсами слой с растительностью Окончательный вариант карты

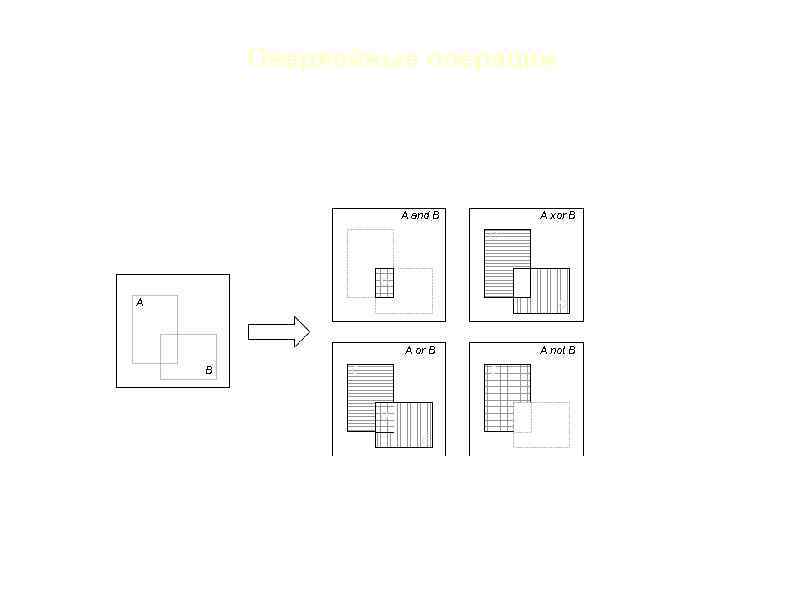

Оверлейные операции A and B A xor B C C A D A or B B C A not B C D E

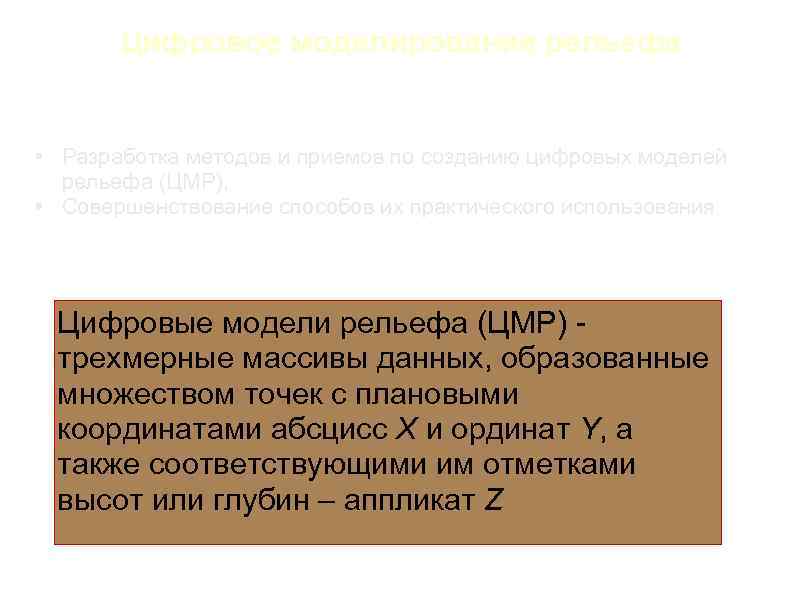

Цифровое моделирование рельефа • Разработка методов и приемов по созданию цифровых моделей рельефа (ЦМР), • Совершенствование способов их практического использования Цифровые модели рельефа (ЦМР) трехмерные массивы данных, образованные множеством точек с плановыми координатами абсцисс X и ординат Y, а также соответствующими им отметками высот или глубин – аппликат Z

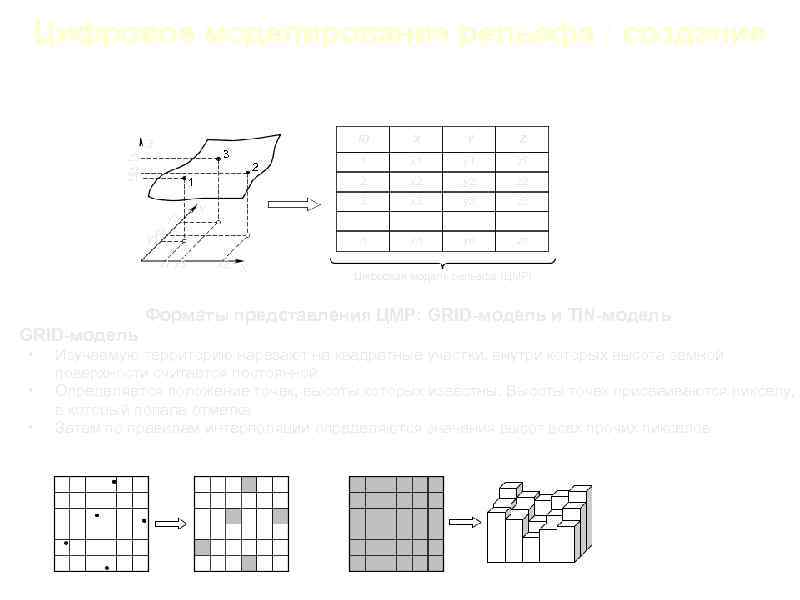

Цифровое моделирование рельефа : создание ID y 3 Y y 2 y 1 x 3 x 2 X 1 x 1 y 1 z 1 x 2 y 2 z 2 x 3 y 3 z 3 … … … n 1 Z … 2 Y 3 3 z 2 z 1 X 2 Z xn yn zn Цифровая модель рельефа (ЦМР) Форматы представления ЦМР: GRID-модель и TIN-модель GRID-модель • • • Изучаемую территорию нарезают на квадратные участки, внутри которых высота земной поверхности считается постоянной Определяется положение точек, высоты которых известны. Высоты точек присваиваются пикселу, в который попала отметка Затем по правилам интерполяции определяются значения высот всех прочих пикселов

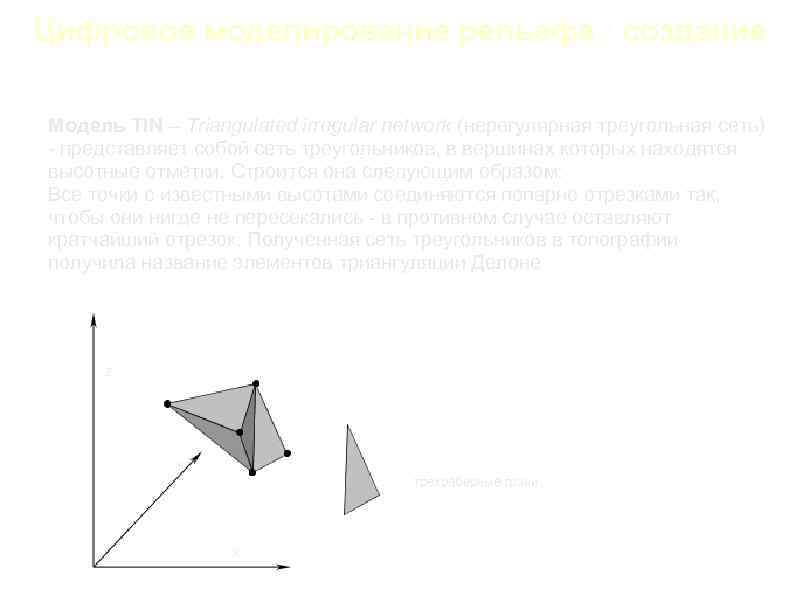

Цифровое моделирование рельефа : создание Модель TIN – Triangulated irregular network (нерегулярная треугольная сеть) - представляет собой сеть треугольников, в вершинах которых находятся высотные отметки. Строится она следующим образом: Все точки с известными высотами соединяются попарно отрезками так, чтобы они нигде не пересекались - в противном случае оставляют кратчайший отрезок. Полученная сеть треугольников в топографии получила название элементов триангуляции Делоне Z Y трехреберные грани X

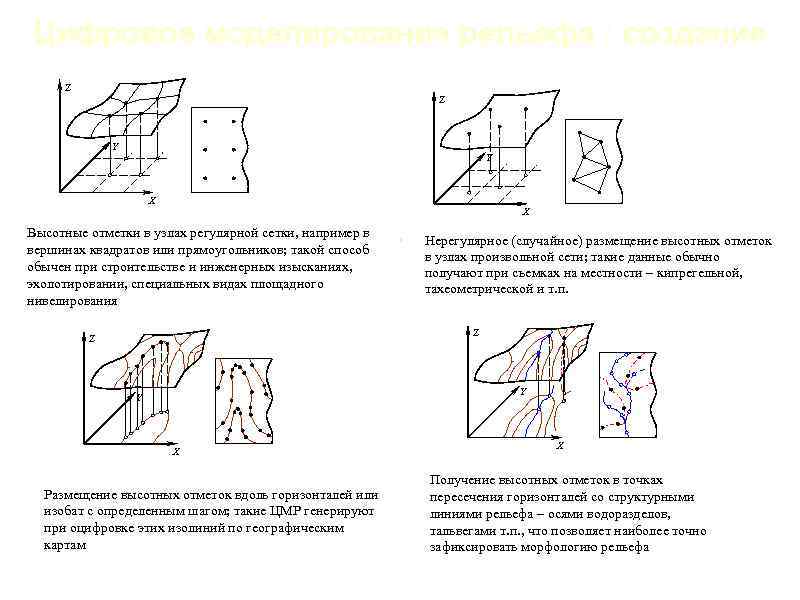

Цифровое моделирование рельефа : создание Z Z Y Y X X Высотные отметки в узлах регулярной сетки, например в вершинах квадратов или прямоугольников; такой способ обычен при строительстве и инженерных изысканиях, эхолотировании, специальных видах площадного нивелирования • Нерегулярное (случайное) размещение высотных отметок в узлах произвольной сети; такие данные обычно получают при съемках на местности – кипрегельной, тахеометрической и т. п. Z Z Y Y X Размещение высотных отметок вдоль горизонталей или изобат с определенным шагом; такие ЦМР генерируют при оцифровке этих изолиний по географическим картам X Получение высотных отметок в точках пересечения горизонталей со структурными линиями рельефа – осями водоразделов, тальвегами т. п. , что позволяет наиболее точно зафиксировать морфологию рельефа

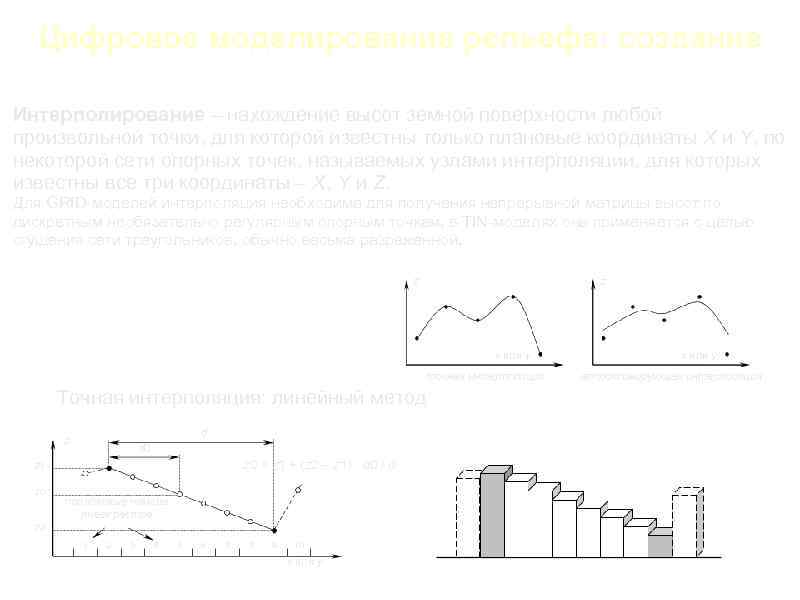

Цифровое моделирование рельефа: создание Интерполирование – нахождение высот земной поверхности любой произвольной точки, для которой известны только плановые координаты X и Y, по некоторой сети опорных точек, называемых узлами интерполяции, для которых известны все три координаты – X, Y и Z. Для GRID-моделей интерполяция необходима для получения непрерывной матрицы высот по дискретным необязательно регулярным опорным точкам, в TIN-моделях она применяется с целью сгущения сети треугольников, обычно весьма разреженной. z z x или y точная интерполяция Точная интерполяция: линейный метод d z d 0 z 0 = z 1 + (z 2 – z 1) · d 0 / d z 1 z 0 порядковые номера ячеек растра z 2 1 2 3 4 5 6 7 8 9 10 x или y аппроксимирующая интерполяция

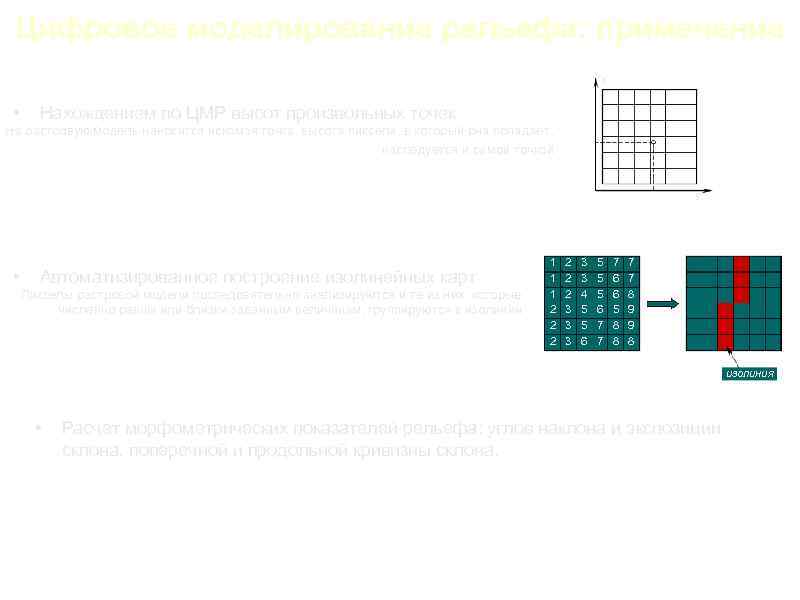

Цифровое моделирование рельефа: применение x • Нахождением по ЦМР высот произвольных точек На растровую модель наносится искомая точка, высота пиксела, в который она попадает, наследуется и самой точкой y • Автоматизированное построение изолинейных карт Пикселы растровой модели последовательно анализируются и те из них, которые численно равны или близки заданным величинам, группируются в изолинии 1 1 1 2 2 2 3 3 3 4 5 5 6 5 5 5 6 7 7 7 6 6 5 8 8 7 7 8 9 9 8 изолиния • Расчет морфометрических показателей рельефа: углов наклона и экспозиции склона, поперечной и продольной кривизны склона.

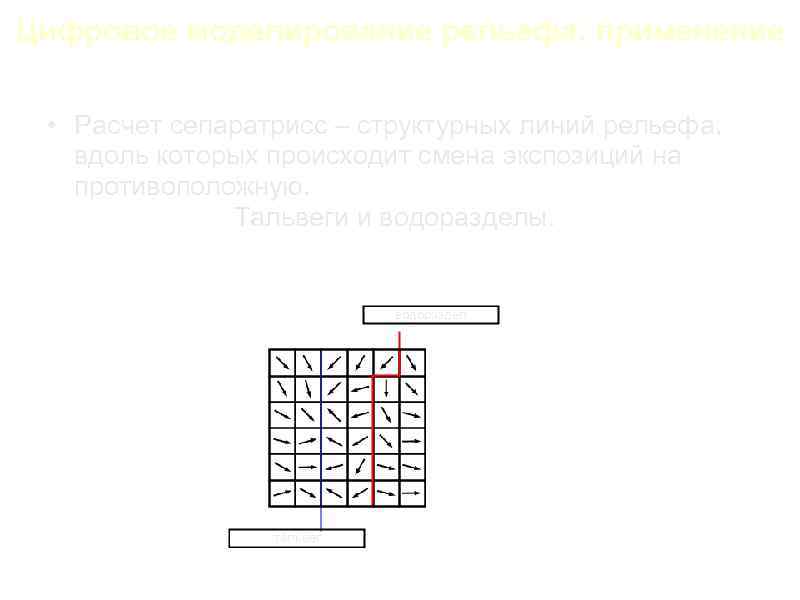

Цифровое моделирование рельефа: применение • Расчет сепаратрисс – структурных линий рельефа, вдоль которых происходит смена экспозиций на противоположную. Тальвеги и водоразделы. водораздел тальвег

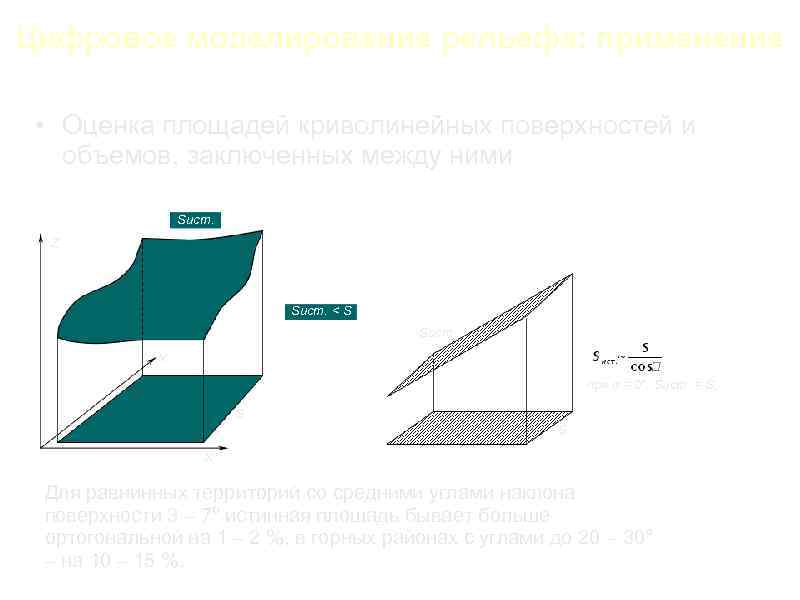

Цифровое моделирование рельефа: применение • Оценка площадей криволинейных поверхностей и объемов, заключенных между ними Sист. Z Sист. < S Sист. Y при α = 0°: Sист. = S; S S X Для равнинных территорий со средними углами наклона поверхности 3 – 7° истинная площадь бывает больше ортогональной на 1 – 2 %, в горных районах с углами до 20 – 30° – на 10 – 15 %.

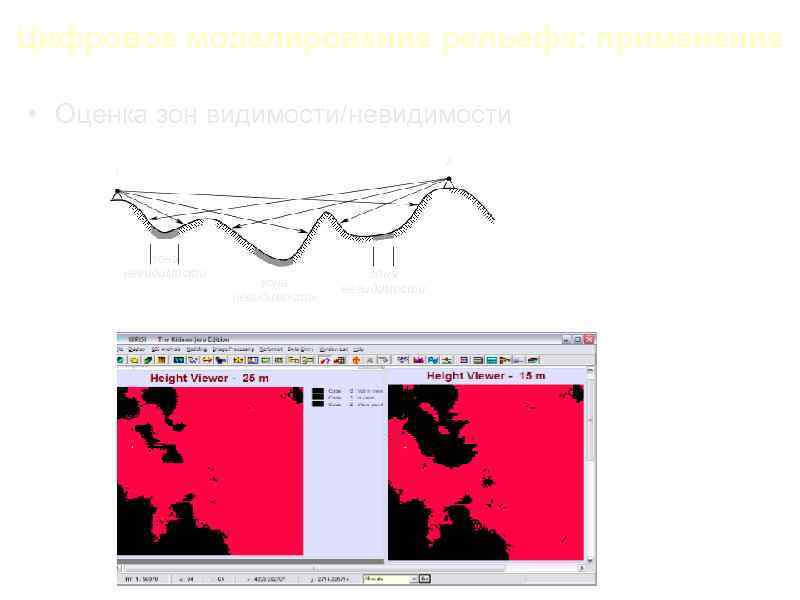

Цифровое моделирование рельефа: применение • Оценка зон видимости/невидимости 2 1 зона невидимости

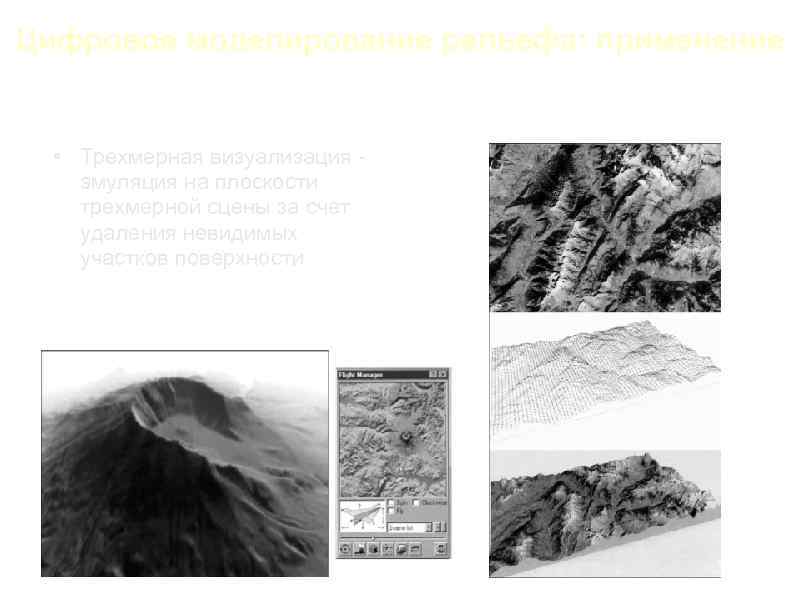

Цифровое моделирование рельефа: применение • Трехмерная визуализация эмуляция на плоскости трехмерной сцены за счет удаления невидимых участков поверхности
