Блочные, расщепленные и скрученные кристаллы

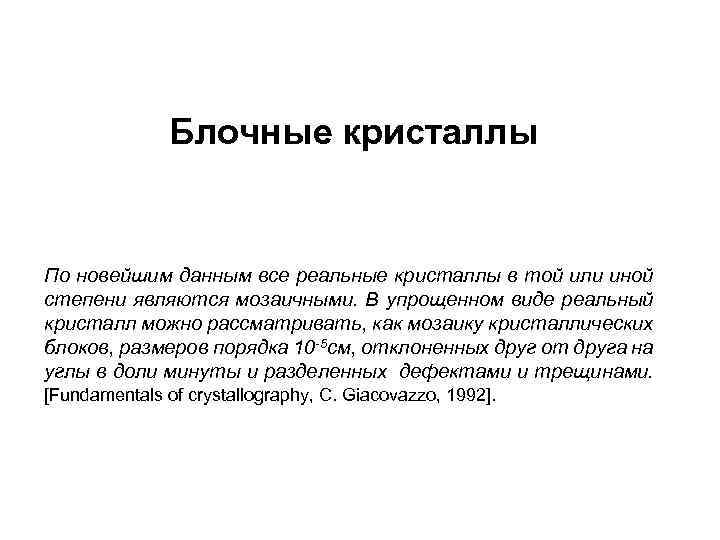

Блочные кристаллы По новейшим данным все реальные кристаллы в той или иной степени являются мозаичными. В упрощенном виде реальный кристалл можно рассматривать, как мозаику кристаллических блоков, размеров порядка 10 -5 см, отклоненных друг от друга на углы в доли минуты и разделенных дефектами и трещинами. [Fundamentals of crystallography, C. Giacovazzo, 1992].
Схема строения идеального (а) и блочного (б) кристалла

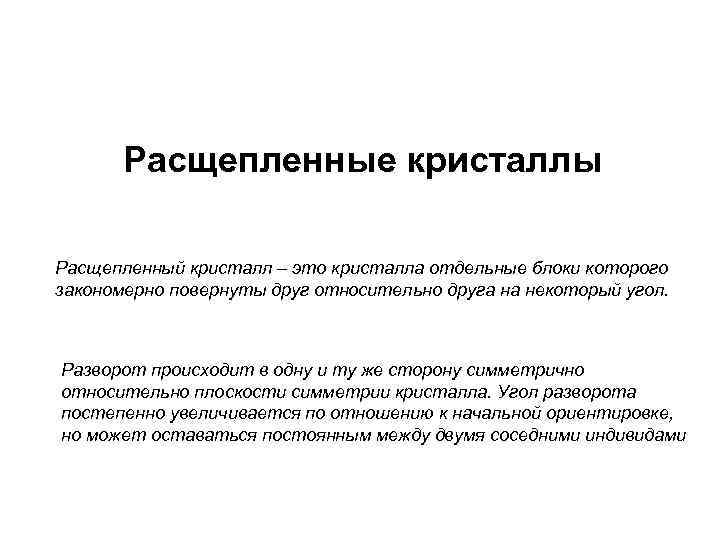

Расщепленные кристаллы Расщепленный кристалл – это кристалла отдельные блоки которого закономерно повернуты друг относительно друга на некоторый угол. Разворот происходит в одну и ту же сторону симметрично относительно плоскости симметрии кристалла. Угол разворота постепенно увеличивается по отношению к начальной ориентировке, но может оставаться постоянным между двумя соседними индивидами

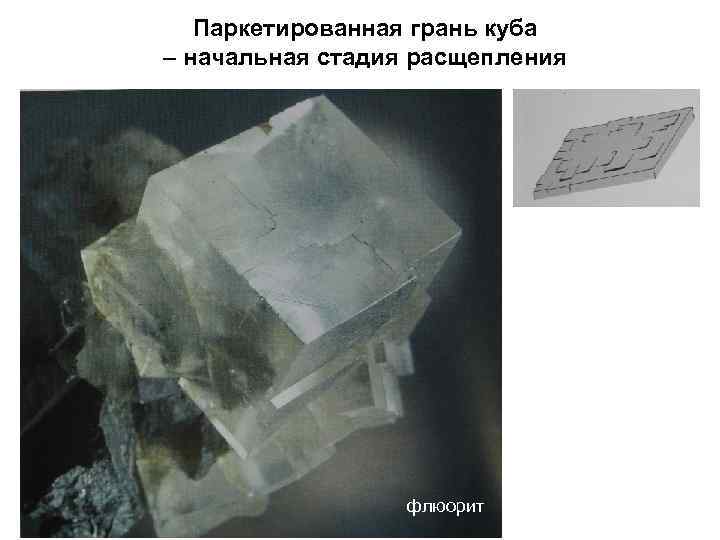

Паркетированная грань куба – начальная стадия расщепления флюорит

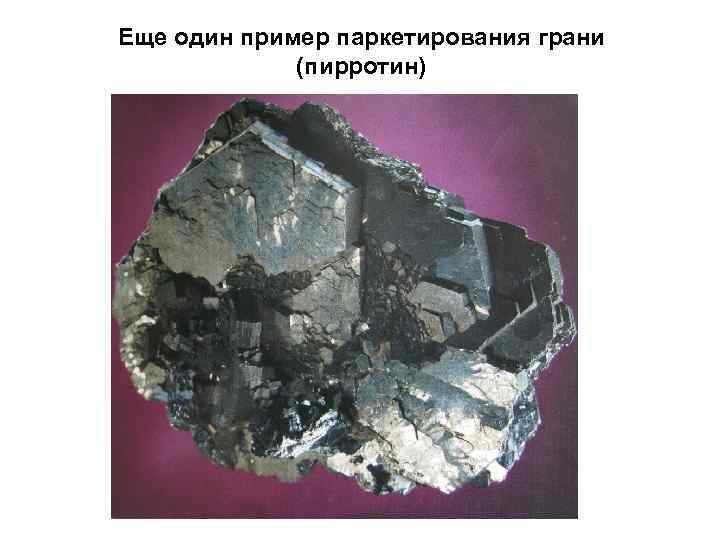

Еще один пример паркетирования грани (пирротин)
Расщепленный кристалл гематита – железная роза

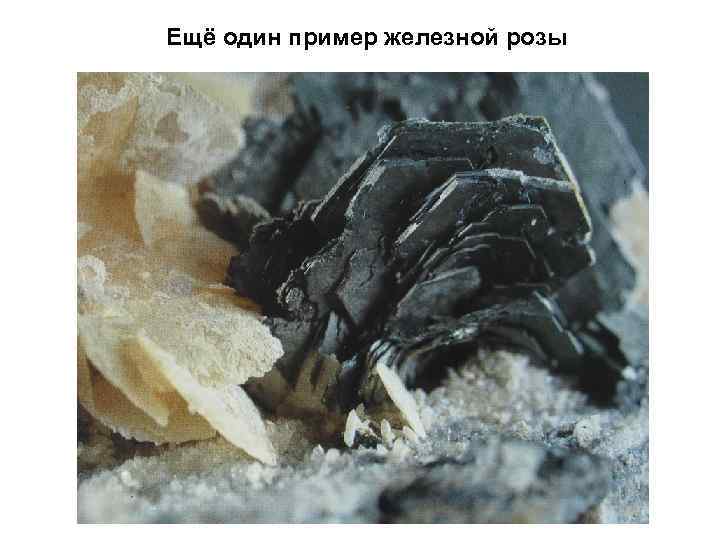

Ещё один пример железной розы

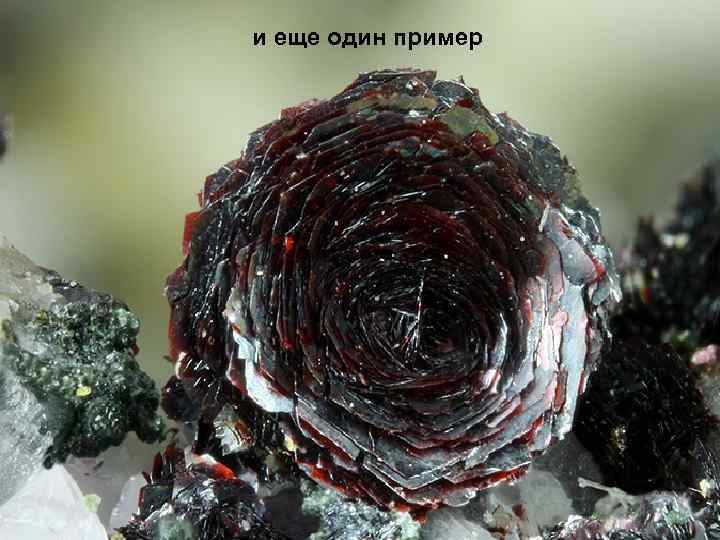

и еще один пример

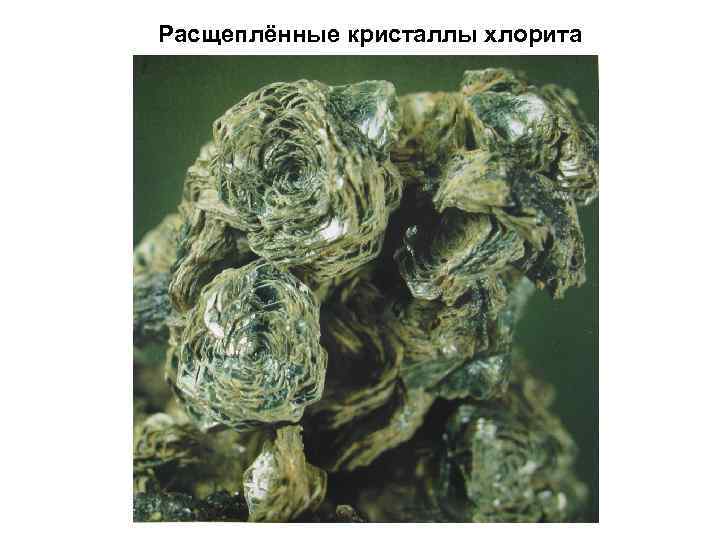

Расщеплённые кристаллы хлорита
Расщепление кристаллов стильбита (может быть использовано как диагностический признак)

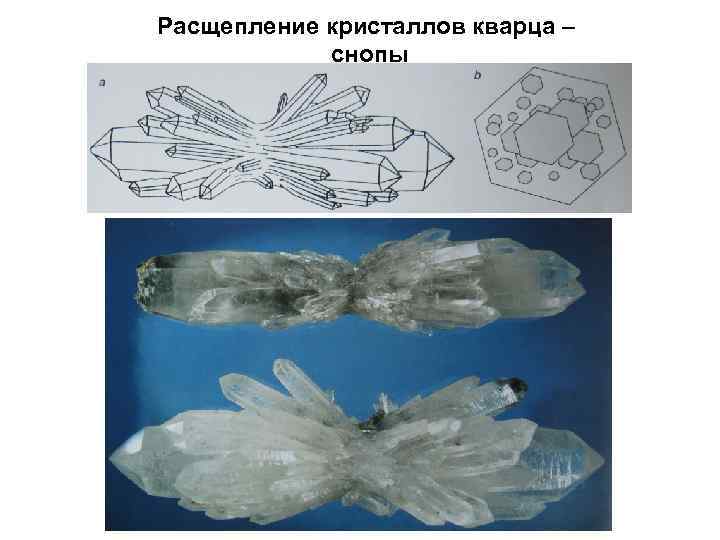

Расщепление кристаллов кварца – снопы

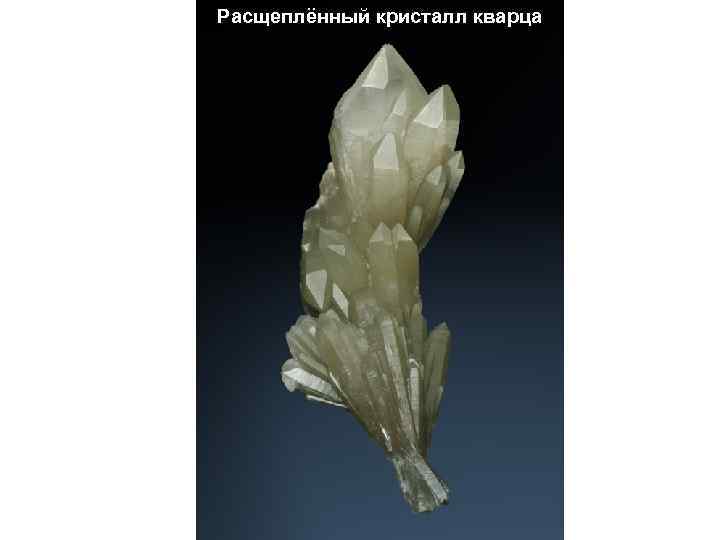

Расщеплённый кристалл кварца

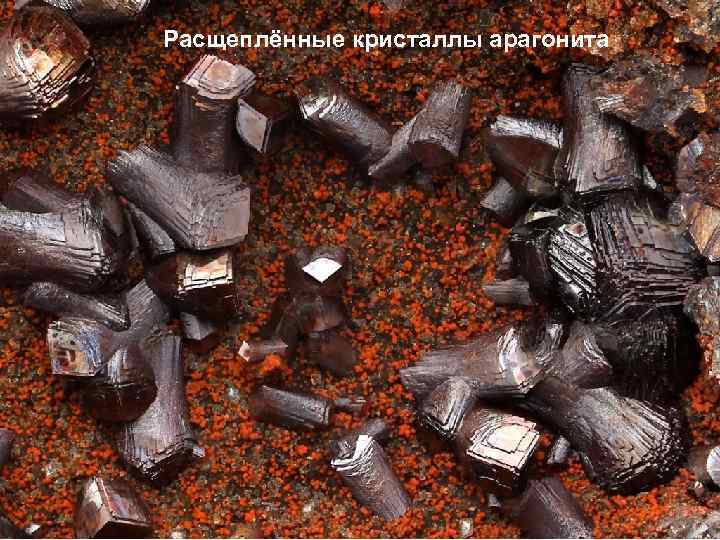

Расщеплённые кристаллы арагонита
Стадии расщепления кристалла Расщепление происходит в несколько стадий. На ранних стадиях кристалл приобретает сноповидную форму. Затем, по мере сближения верхних и нижних краев и их соединения, возникает кристаллдвулистник с характерными полостями внутри. Форма полостей зависит от соотношения скоростей роста и расщепления. Иногда полости внутри кристалла незаметны и он имеет форму сферолита.

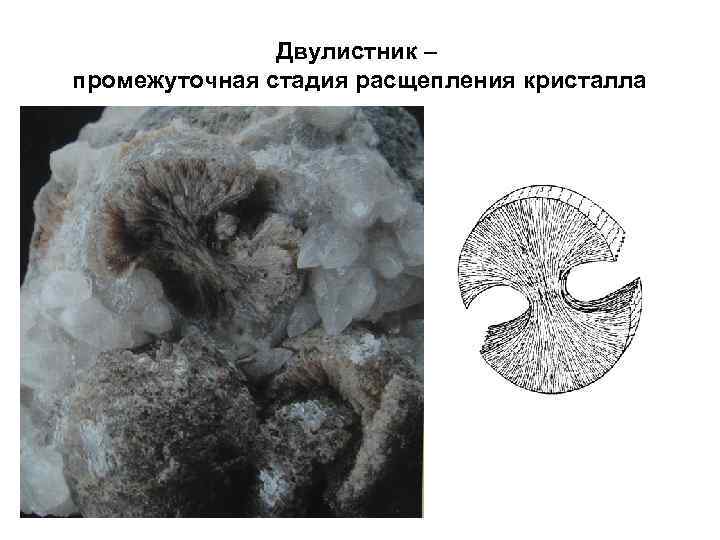

Двулистник – промежуточная стадия расщепления кристалла
Скрученные кристаллы В некоторых случаях (весьма редких) разворот блоков происходит не относительно плоскости, а относительно оси. В этом случае образуются не расщепленные, а скрученные кристаллы.

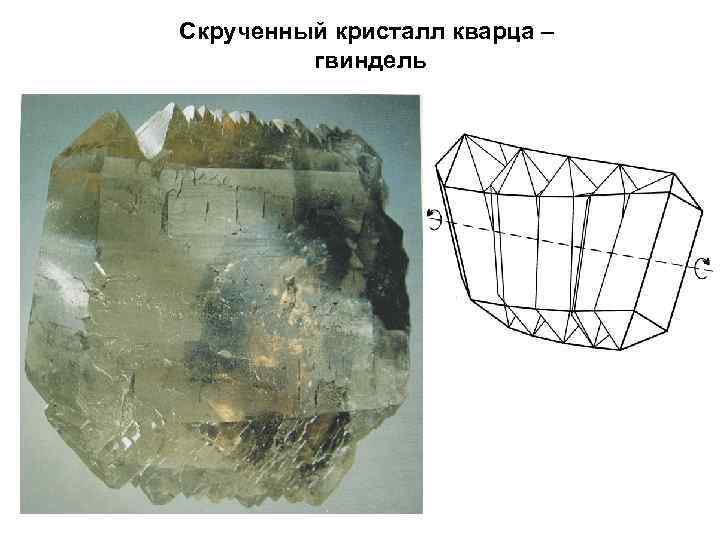

Скрученный кристалл кварца – гвиндель
