БЛАГОУСТРОЙСТВО И ОЗЕЛЕНЕНИЕ ТЕРРИТОРИИ СТУДЕНЧЕСКОГО ОБЩЕЖИТИЯ КАЗАНСКОГО ГАУ

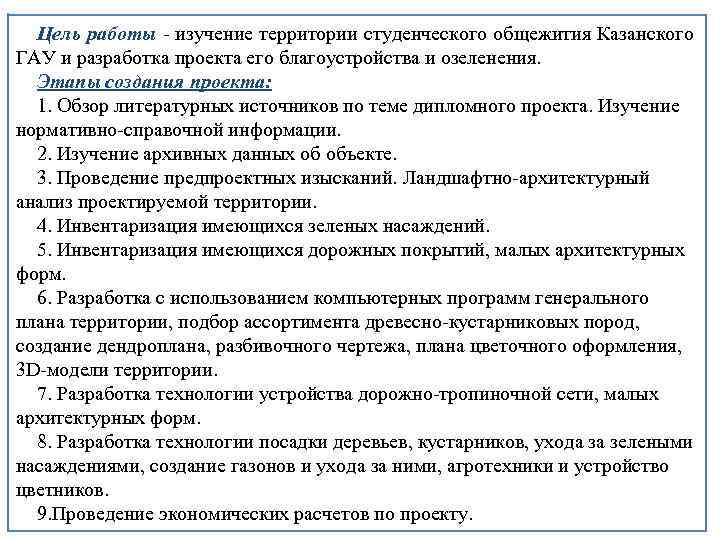

Цель работы - изучение территории студенческого общежития Казанского ГАУ и разработка проекта его благоустройства и озеленения. Этапы создания проекта: 1. Обзор литературных источников по теме дипломного проекта. Изучение нормативно-справочной информации. 2. Изучение архивных данных об объекте. 3. Проведение предпроектных изысканий. Ландшафтно-архитектурный анализ проектируемой территории. 4. Инвентаризация имеющихся зеленых насаждений. 5. Инвентаризация имеющихся дорожных покрытий, малых архитектурных форм. 6. Разработка с использованием компьютерных программ генерального плана территории, подбор ассортимента древесно-кустарниковых пород, создание дендроплана, разбивочного чертежа, плана цветочного оформления, 3 D-модели территории. 7. Разработка технологии устройства дорожно-тропиночной сети, малых архитектурных форм. 8. Разработка технологии посадки деревьев, кустарников, ухода за зелеными насаждениями, создание газонов и ухода за ними, агротехники и устройство цветников. 9. Проведение экономических расчетов по проекту.
Объект проектирования на территории общежития Казанского ГАУ

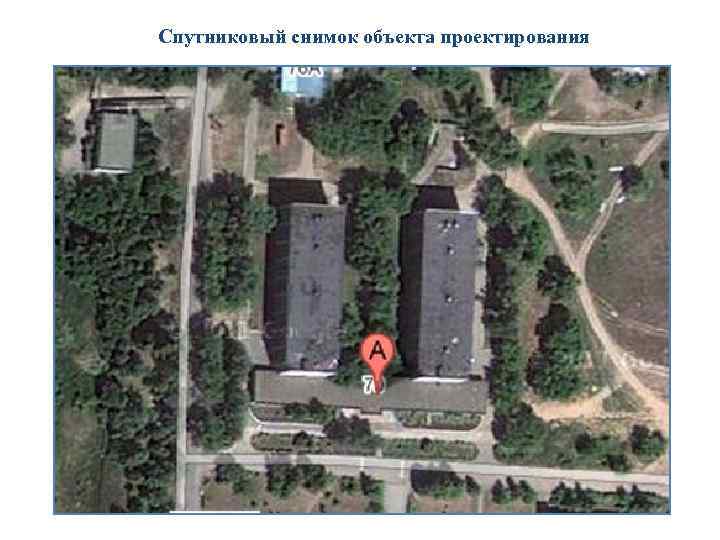

Спутниковый снимок объекта проектирования
Тыльная (дворовая) часть студенческого общежития

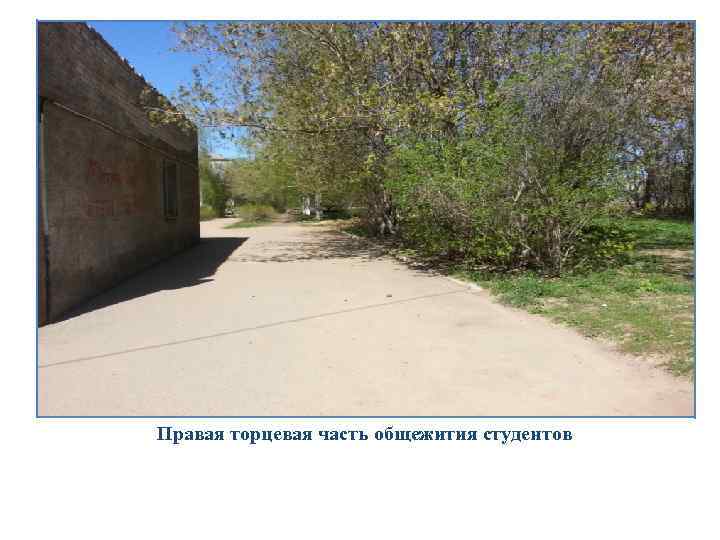

Правая торцевая часть общежития студентов

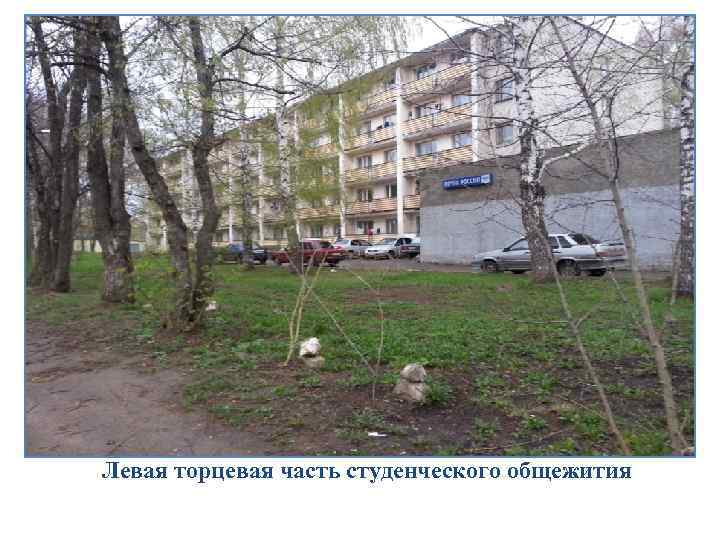

Левая торцевая часть студенческого общежития
Ведомость инвентаризации зеленых насаждений № 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 Вид Сосна обыкновенная Лиственница сибирская Кедр сибирский Ель обыкновенная Береза повислая Береза повислая Береза повислая Береза повислая Коли чество 1 Высота, в метрах 1, 7 Средний диаметр на Состояние высоте (см) 6 удовл 1 16 27 удовл 1 16 28 удовл 1 1 1 1 1 8 2, 5 3, 2 18 18 19 16 20 21 18 20 18 19 20 21 20 15 17 28 30 30 26 28 30 30 28 32 26 30 30 28 30 удовл неудовл удовл неудовл неудовл удовл

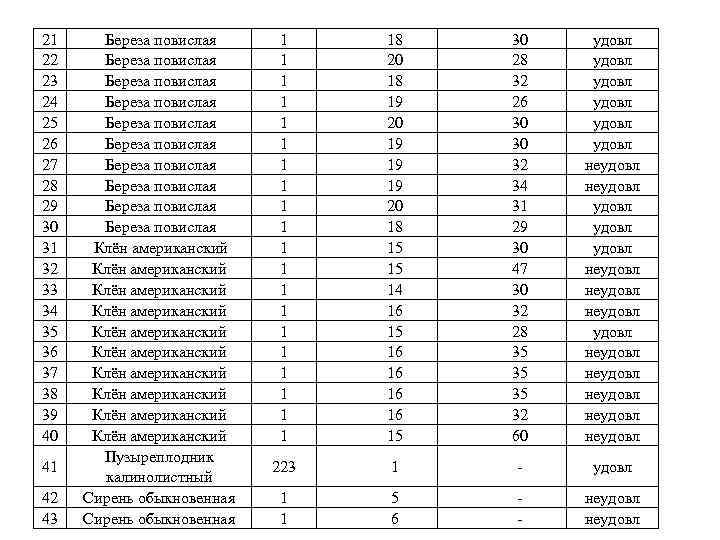

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 Береза повислая Береза повислая Береза повислая Клён американский Клён американский Клён американский Пузыреплодник калинолистный Сирень обыкновенная 1 1 1 1 1 18 20 18 19 20 19 19 19 20 18 15 15 14 16 15 16 16 15 30 28 32 26 30 30 32 34 31 29 30 47 30 32 28 35 35 35 32 60 удовл удовл неудовл удовл неудовл неудовл 223 1 - удовл 1 1 5 6 - неудовл
ГЕНЕРАЛЬНЫЙ ПЛАН
3 D - ПРОЕКТ

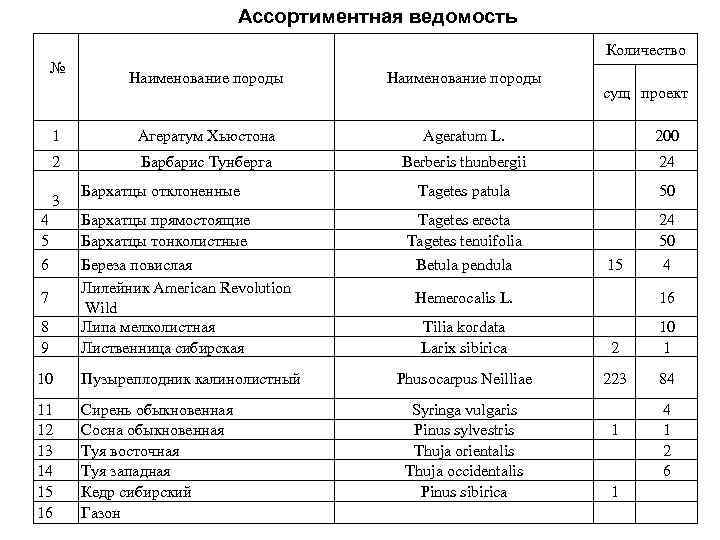

Ассортиментная ведомость Количество № Наименование породы 1 Агератум Хьюстона Ageratum L. 200 2 Барбарис Тунберга Berberis thunbergii 24 Tagetes patula 50 Tagetes erecta Tagetes tenuifolia 24 50 3 Бархатцы отклоненные 4 5 Бархатцы прямостоящие Бархатцы тонколистные 6 8 9 Береза повислая Лилейник American Revolution Wild Липа мелколистная Лиственница сибирская 10 Пузыреплодник калинолистный 11 12 13 14 15 16 Сирень обыкновенная Сосна обыкновенная Туя восточная Туя западная Кедр сибирский Газон 7 Betula pendula сущ проект 15 4 Hemerocalis L. 16 Tilia kordata Larix sibirica 2 10 1 Phusocarpus Neilliae 223 84 Syringa vulgaris Pinus sylvestris Thuja orientalis Thuja occidentalis Pinus sibirica 1 1 4 1 2 6
Сводный календарь работ по благоустройству и озеленению территории График работ по месяцам № Наименование работ 1 Расчистка территории от деревьев и кустарников 2 Устройство дорожек и площадок 3 Подготовка и строительство инженерных сооружений 4 Подготовка посадочных ям 5 Посадка хвойных деревьев и кустарников 6 Посадка лиственных деревьев и кустарников 7 Подсев семян для улучшения качеств травяного покрытия 8 Подготовка почвы для цветников 9 Посадка цветников I II IV V VI VIII IX X XI XII
Стоимость посадочного материала № пп Наименование породы Количество, шт 1 2 Агератум Хьюстона Барбарис Тунберга 200 24 Бархатцы отклоненные 50 4 5 6 Бархатцы прямостоящие Бархатцы тонколистные Береза повислая 24 50 4 7 Лилейник American Revolution Wild 16 8 9 10 11 12 13 14 Липа мелколистная Лиственница сибирская Пузыреплодник калинолистный Сирень обыкновенная Сосна обыкновенная Туя восточная Туя западная 10 1 84 4 1 2 6 15 Газон 3 Итого 92 кг Стоимость единицы, руб 11. 50 179 32 Общая сумма, руб. 36 30 1575 150 864 1500 6300 2400 3108 168 189 4851 4500 1490 350 3108 14112 756 4851 9000 8940 32200 2300 4296 1600 83159
Стоимость строительного материала № пп Ед. изм. Коли чество Стоимость единицы, руб Общая сумма, руб. Наименование материала 1 Песок т 32 260 8320 2 Торфо-минеральная смесь т 20 150 3000 3 т шт. шт. 8 8 4 2 3500 9500 8000 28000 4000 76000 16000 4 Малые архитектурные формы: -скамейки -урны -фонарь -песочница Брусчатка м 2 180 350 63000 6 Поребрик шт. 262 130 34060 7 Ограждение м. п. 212 500 106000 8 Бетон м 3 9 6850 61650 ИТОГО 400030

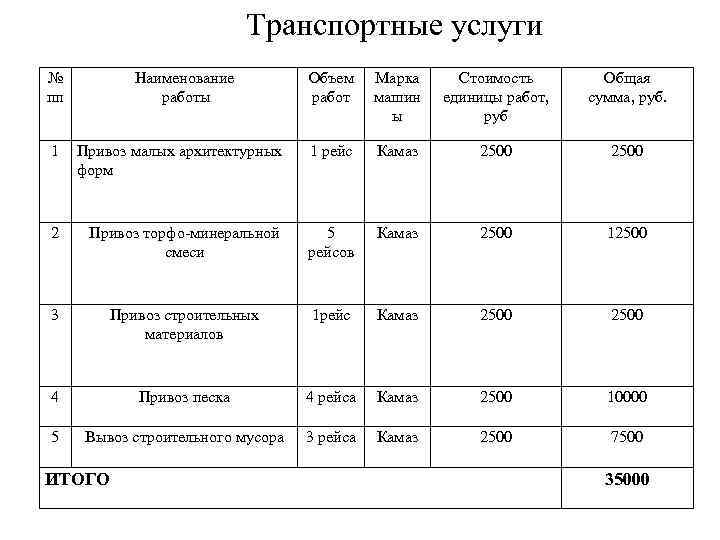

Транспортные услуги № пп Наименование работы Объем работ Марка машин ы Стоимость единицы работ, руб Общая сумма, руб. 1 Привоз малых архитектурных форм 1 рейс Камаз 2500 2 Привоз торфо-минеральной смеси 5 рейсов Камаз 2500 12500 3 Привоз строительных материалов 1 рейс Камаз 2500 4 Привоз песка 4 рейса Камаз 2500 10000 5 Вывоз строительного мусора 3 рейса Камаз 2500 7500 ИТОГО 35000
Стоимость работ по благоустройству и озеленению территори № пп Наименование работ Ед. изм. Стоимость, руб Предпроектные работы 1 Выезд на объект, консультация специалиста, в черте 800 обмер участка, привязка строений и растений, города фотофиксация, анализ территории 2 Проведение геодезической съемки (съемка свыше 35 12000 участка нивелиром, составление карты рельефа, соток общие рекомендации относительно имеющегося рельефа) Рабочий проект масштаб (1: 100; 1: 200) 3 Генплан (с размещением строений, основных 100 м 2 900 функциональных зон, дорожек, площадок, групп деревьев, кустарников, цветников, водных объектов, малых архитектурных форм)) 4 5 6 7 8 Объем работ Общая сумма, руб. 1. 1 800 1. 1 36000 11 9900 Дендроплан с ассортиментной ведомостью (с 100 м 2 700 видовым (сортовым), размерным и количественным составом зеленых насаждений) Разбивочно-посадочный чертеж (с привязкой 100 м 2 500 дорожек, площадок, МАФ, водных объектов, цветников, посадочных мест деревьев и кустарников) Детализация отдельных элементов участка Планирование цветника 1 м² 200 Построение трехмерной модели участка 100 м² 1300 11 7700 11 5500 30 11 6000 14300 Построение трехмерной модели отдельных зон 1 вариант участка (беседка, водоем и пр) 2 8000 4000

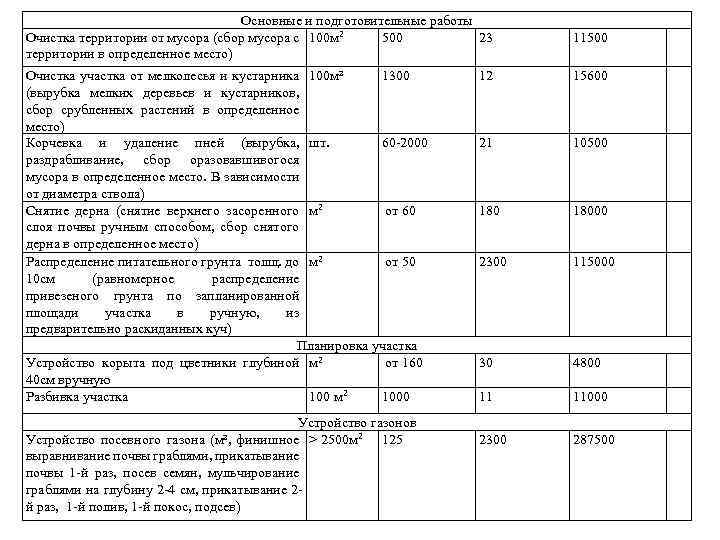

Основные и подготовительные работы Очистка территории от мусора (сбор мусора с 100 м 2 500 23 территории в определенное место) Очистка участка от мелколесья и кустарника 100 м² 1300 (вырубка мелких деревьев и кустарников, сбор срубленных растений в определенное место) Корчевка и удаление пней (вырубка, шт. 60 -2000 раздрабливание, сбор оразовавшивогося мусора в определенное место. В зависимости от диаметра ствола) Снятие дерна (снятие верхнего засоренного м 2 от 60 слоя почвы ручным способом, сбор снятого дерна в определенное место) Распределение питательного грунта толщ. до м 2 от 50 10 см (равномерное распределение привезеного грунта по запланированной площади участка в ручную, из предварительно раскиданных куч) Планировка участка Устройство корыта под цветники глубиной м 2 от 160 40 см вручную Разбивка участка 100 м 2 1000 Устройство газонов Устройство посевного газона (м², финишное > 2500 м 2 125 выравнивание почвы граблями, прикатывание почвы 1 -й раз, посев семян, мульчирование граблями на глубину 2 -4 см, прикатывание 2 й раз, 1 -й полив, 1 -й покос, подсев) 11500 12 15600 21 10500 18000 2300 115000 30 4800 11 11000 2300 287500

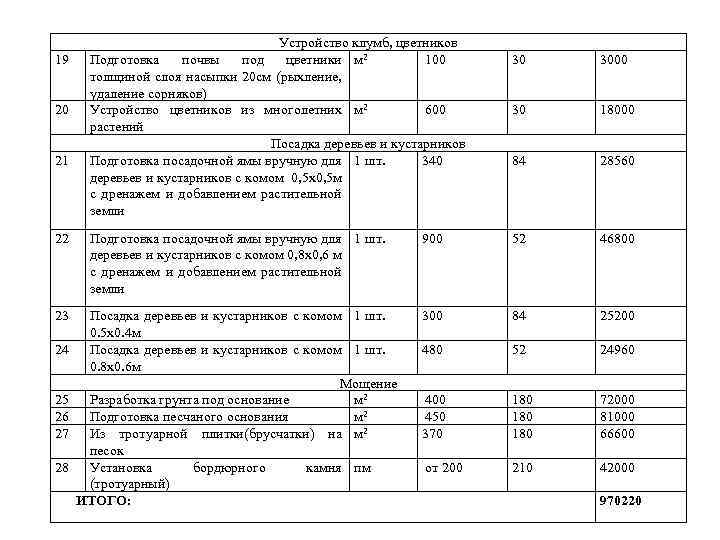

19 20 21 Устройство клумб, цветников Подготовка почвы под цветники м 2 100 толщиной слоя насыпки 20 см (рыхление, удаление сорняков) Устройство цветников из многолетних м 2 600 растений Посадка деревьев и кустарников Подготовка посадочной ямы вручную для 1 шт. 340 деревьев и кустарников с комом 0, 5 х0, 5 м с дренажем и добавлением растительной земли 30 3000 30 18000 84 28560 22 Подготовка посадочной ямы вручную для 1 шт. деревьев и кустарников с комом 0, 8 х0, 6 м с дренажем и добавлением растительной земли 900 52 46800 23 Посадка деревьев и кустарников с комом 1 шт. 0. 5 х0. 4 м Посадка деревьев и кустарников с комом 1 шт. 0. 8 х0. 6 м Мощение Разработка грунта под основание м 2 Подготовка песчаного основания м 2 Из тротуарной плитки(брусчатки) на м 2 песок Установка бордюрного камня пм (тротуарный) ИТОГО: 300 84 25200 480 52 24960 400 450 370 180 180 72000 81000 66600 от 200 210 42000 24 25 26 27 28 970220
Расчёт общего фонда заработной платы Статьи затрат Фонд заработной платы Начисления по оплате труда (30, 2%) Премии (до 30%) Дополнительная заработная плата (15%) Общий фонд заработной платы Ед. изм. Сумма, руб. 980220 296026 294066 147033 1717345 Сводные экономические показатели Статьи затрат Ед. изм. Сумма, руб Заработная плата с начислениями руб. 1717345 Стоимость посадочного материала руб. 83159 Стоимость строительного материала руб. 400030 Транспортные услуги руб. 35000 Всего руб. 2235534
