Битумная черепица ООО «Дёке Экстружн» , июль 2014 г.

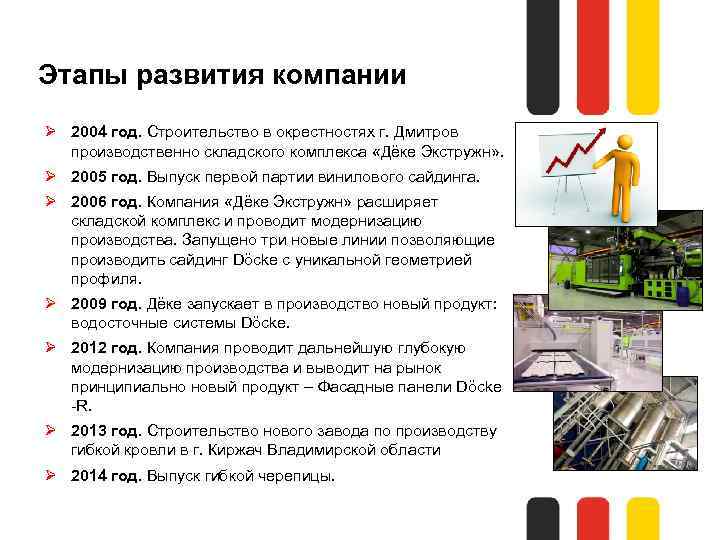

Этапы развития компании Ø 2004 год. Строительство в окрестностях г. Дмитров производственно складского комплекса «Дёке Экстружн» . Ø 2005 год. Выпуск первой партии винилового сайдинга. Ø 2006 год. Компания «Дёке Экстружн» расширяет складской комплекс и проводит модернизацию производства. Запущено три новые линии позволяющие производить сайдинг Döcke с уникальной геометрией профиля. Ø 2009 год. Дёке запускает в производство новый продукт: водосточные системы Döcke. Ø 2012 год. Компания проводит дальнейшую глубокую модернизацию производства и выводит на рынок принципиально новый продукт – Фасадные панели Döcke -R. Ø 2013 год. Строительство нового завода по производству гибкой кровли в г. Киржач Владимирской области Ø 2014 год. Выпуск гибкой черепицы.
Производство

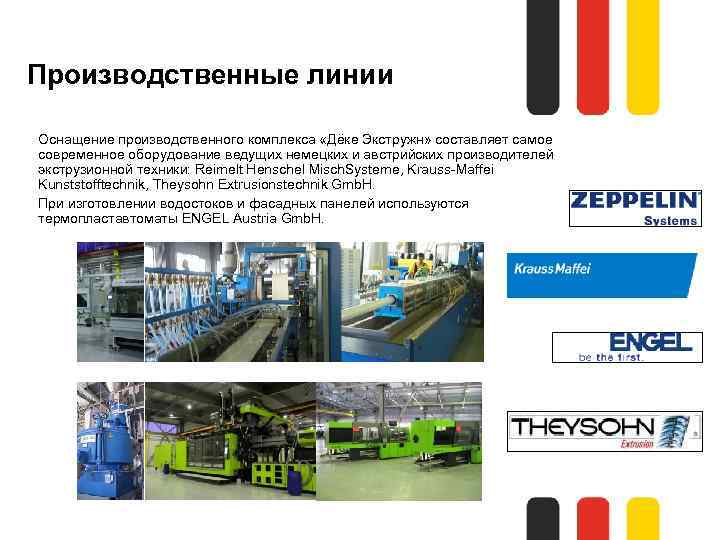

Производственные линии Оснащение производственного комплекса «Дёке Экстружн» составляет самое современное оборудование ведущих немецких и австрийских производителей экструзионной техники: Reimelt Henschel Misch. Systeme, Krauss-Maffei Kunststofftechnik, Theysohn Extrusionstechnik Gmb. H. При изготовлении водостоков и фасадных панелей используются термопластавтоматы ENGEL Austria Gmb. H.

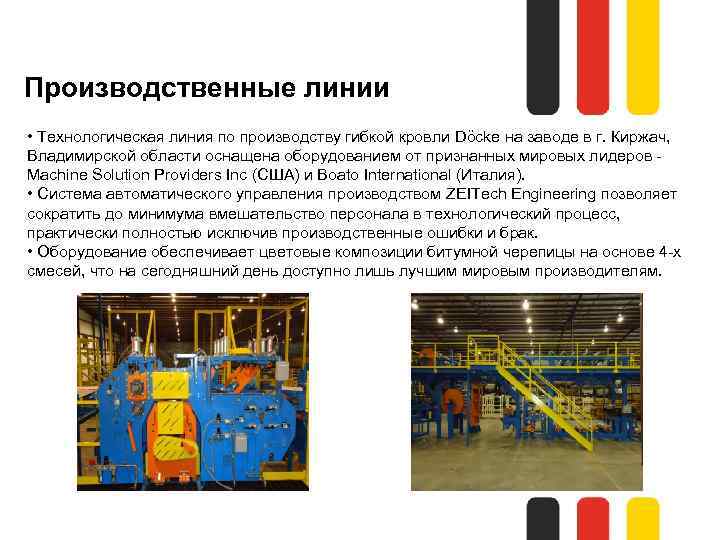

Производственные линии • Технологическая линия по производству гибкой кровли Döcke на заводе в г. Киржач, Владимирской области оснащена оборудованием от признанных мировых лидеров - Machine Solution Providers Inc (США) и Boato International (Италия). • Система автоматического управления производством ZEITech Engineering позволяет сократить до минимума вмешательство персонала в технологический процесс, практически полностью исключив производственные ошибки и брак. • Оборудование обеспечивает цветовые композиции битумной черепицы на основе 4 -х смесей, что на сегодняшний день доступно лишь лучшим мировым производителям.
Структура ассортимента Виниловый сайдинг Фасадные панели Водосточные системы Завод Docke, г. Дмитров Кровельные материалы Завод Docke, г. Киржач Мембраны Завод MDM, Польша

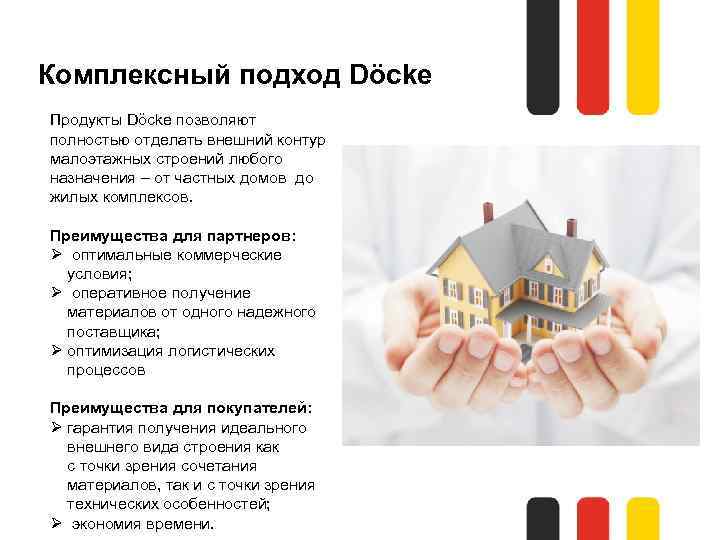

Комплексный подход Döcke Продукты Döcke позволяют полностью отделать внешний контур малоэтажных строений любого назначения – от частных домов до жилых комплексов. Преимущества для партнеров: Ø оптимальные коммерческие условия; Ø оперативное получение материалов от одного надежного поставщика; Ø оптимизация логистических процессов Преимущества для покупателей: Ø гарантия получения идеального внешнего вида строения как с точки зрения сочетания материалов, так и с точки зрения технических особенностей; Ø экономия времени.

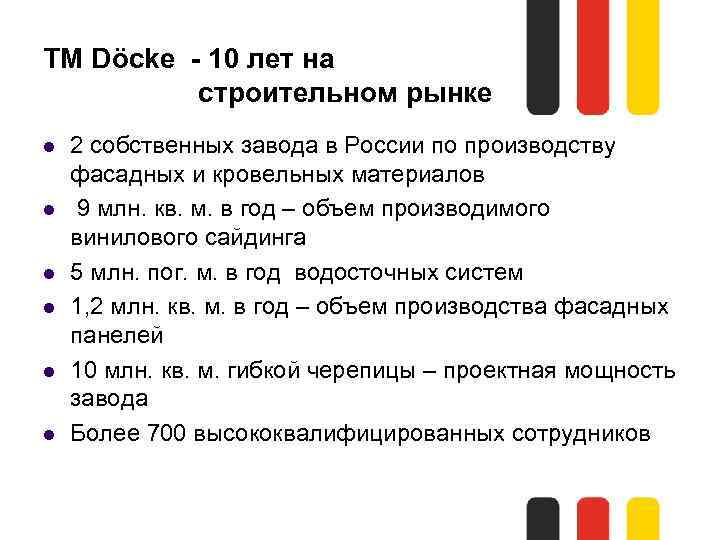

ТМ Döcke - 10 лет на строительном рынке l l l 2 собственных завода в России по производству фасадных и кровельных материалов 9 млн. кв. м. в год – объем производимого винилового сайдинга 5 млн. пог. м. в год водосточных систем 1, 2 млн. кв. м. в год – объем производства фасадных панелей 10 млн. кв. м. гибкой черепицы – проектная мощность завода Более 700 высококвалифицированных сотрудников
История

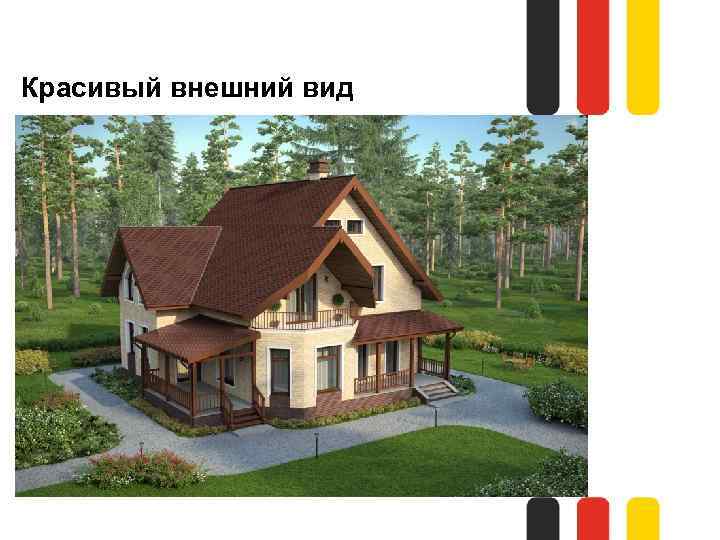

Красивый внешний вид

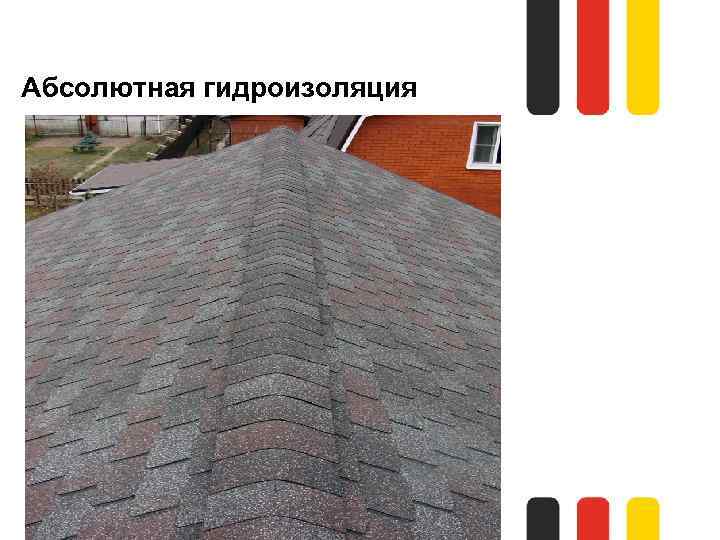

Абсолютная гидроизоляция

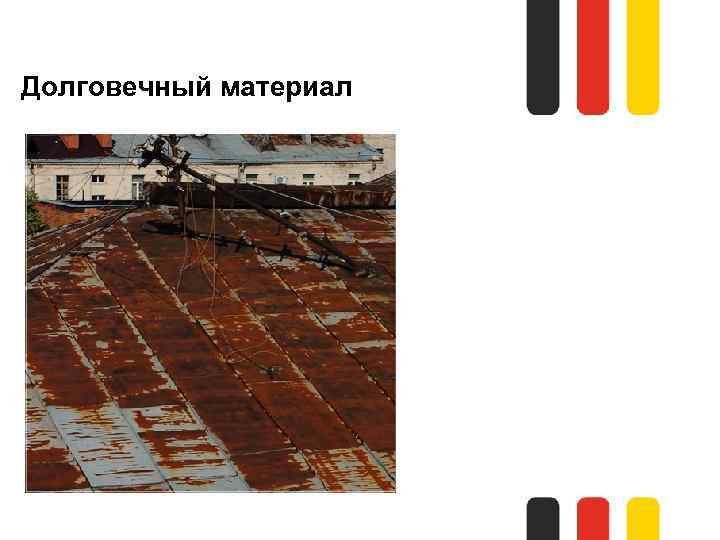

Долговечный материал
Пожаробезопасна

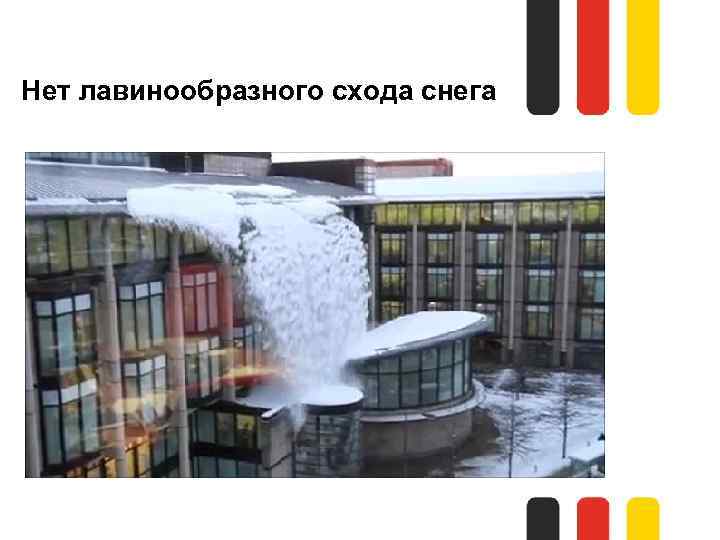

Нет лавинообразного схода снега

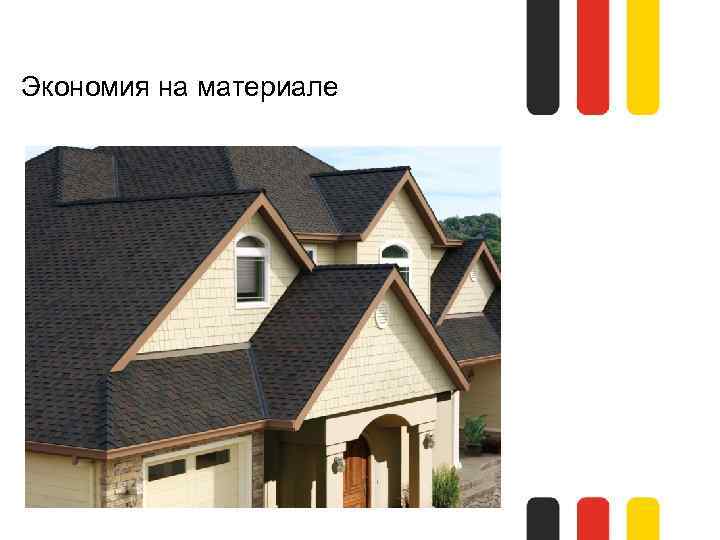

Экономия на материале
Простота монтажа

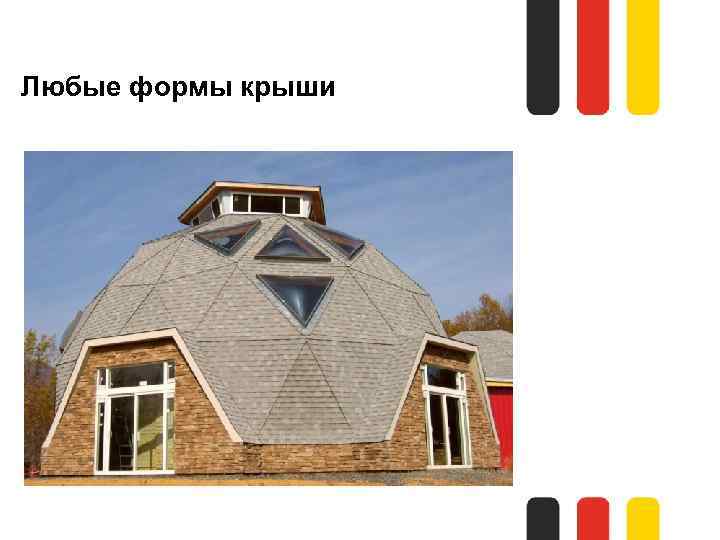

Любые формы крыши
Бесшумна во время дождя
Логистика

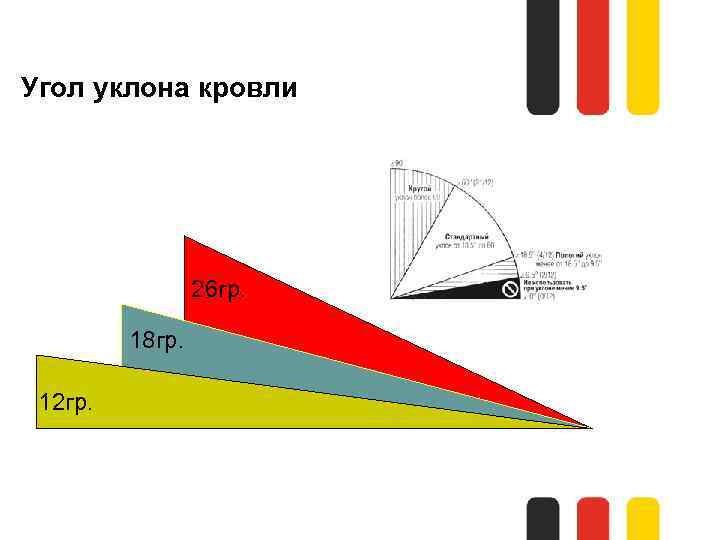

Угол уклона кровли 26 гр. 18 гр. 12 гр.

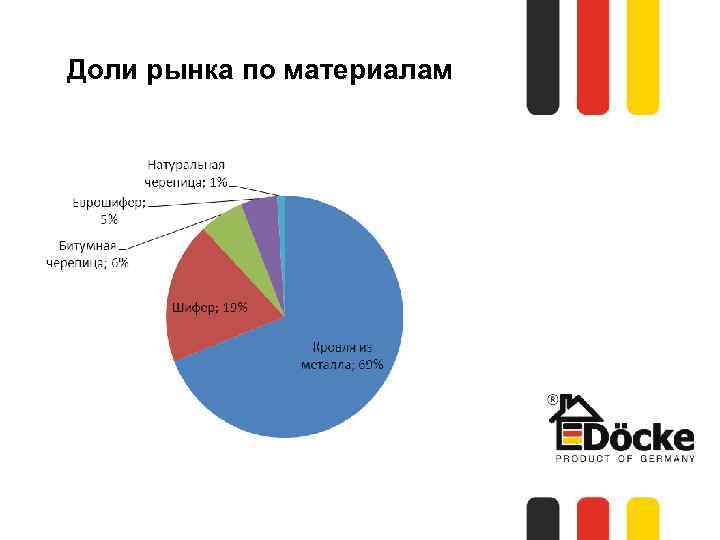

Доли рынка по материалам

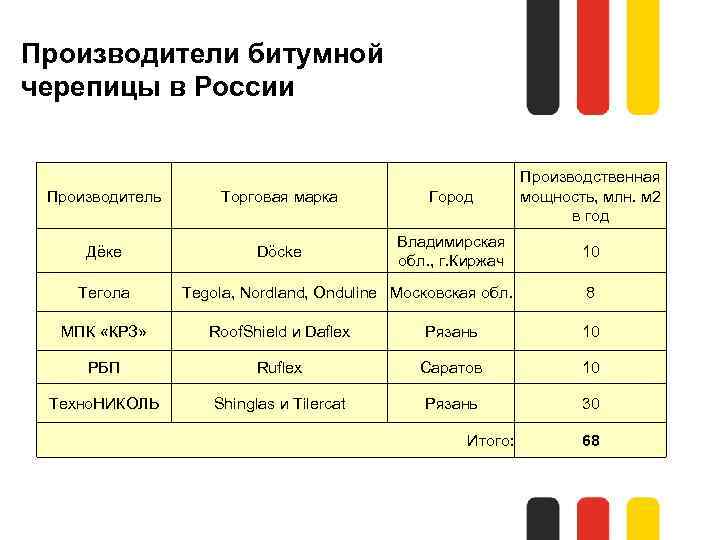

Производители битумной черепицы в России Производитель Дёке Тегола Торговая марка Город Владимирская Döcke обл. , г. Киржач Производственная мощность, млн. м 2 в год 10 Tegolа, Nordland, Onduline Московская обл. 8 МПК «КРЗ» Roof. Shield и Daflex Рязань 10 РБП Ruflex Саратов 10 Техно. НИКОЛЬ Shinglas и Tilercat 30 Рязань Итого: 68

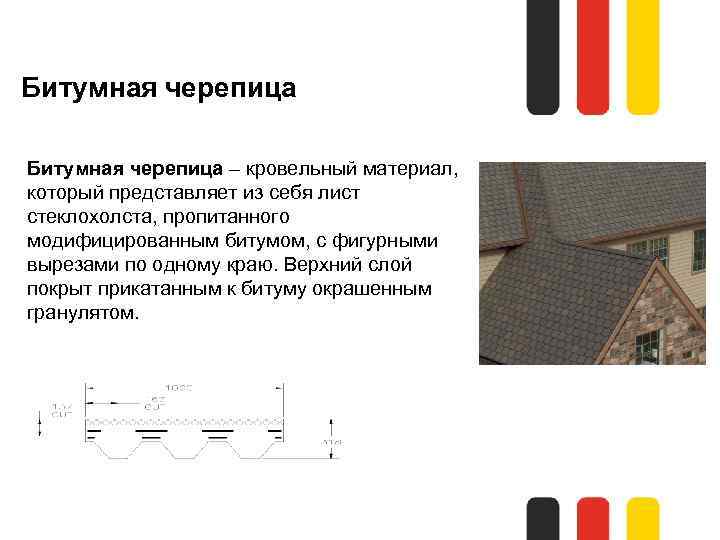

Битумная черепица – кровельный материал, который представляет из себя лист стеклохолста, пропитанного модифицированным битумом, с фигурными вырезами по одному краю. Верхний слой покрыт прикатанным к битуму окрашенным гранулятом.
Состав гибкой черепицы

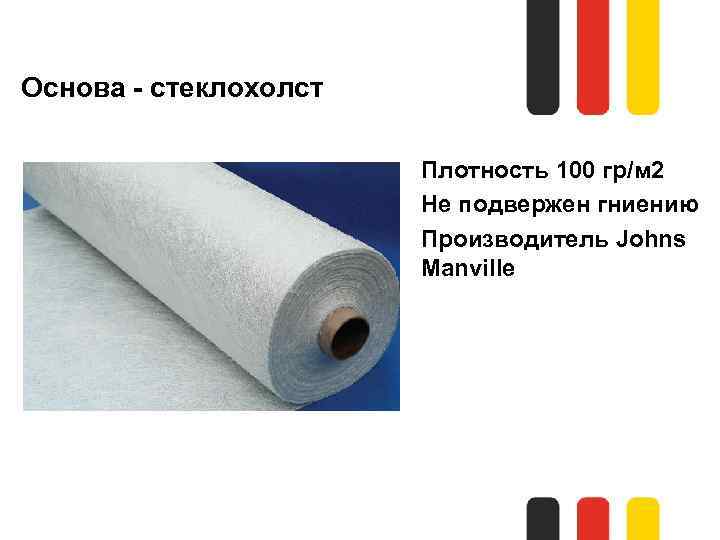

Основа - стеклохолст Плотность 100 гр/м 2 Не подвержен гниению Производитель Johns Manville

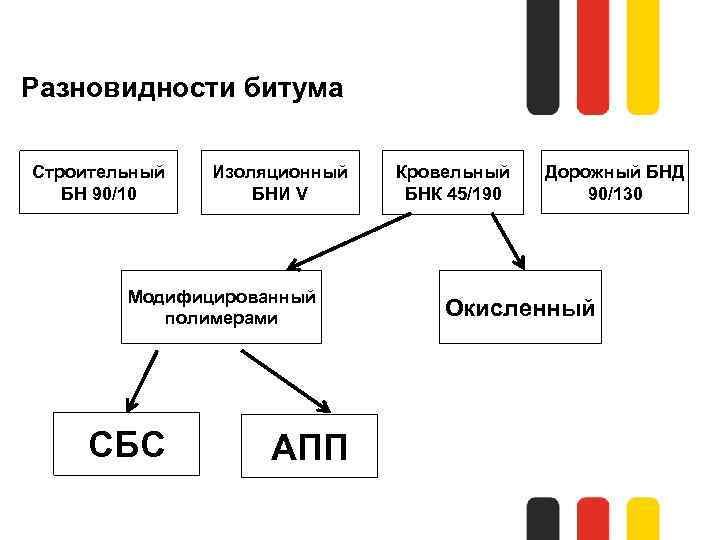

Разновидности битума Строительный БН 90/10 Изоляционный БНИ V Модифицированный полимерами СБС АПП Кровельный БНК 45/190 Дорожный БНД 90/130 Окисленный
Базальтовый гранулят

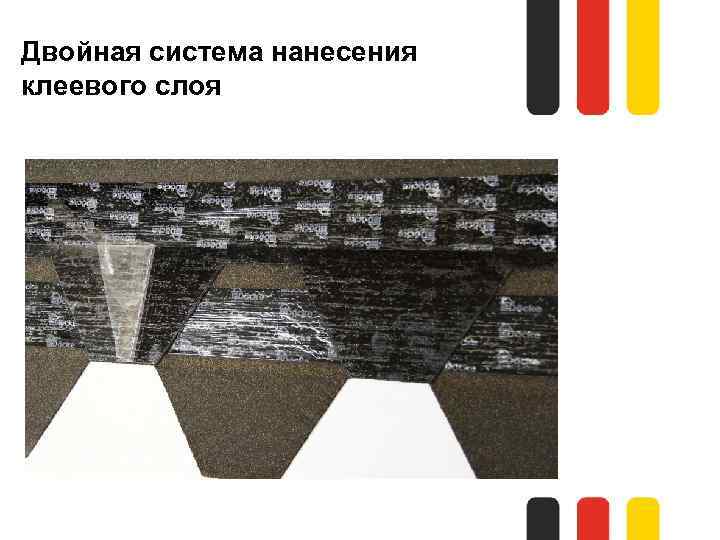

Двойная система нанесения клеевого слоя
Двойная система нанесения клеевого слоя

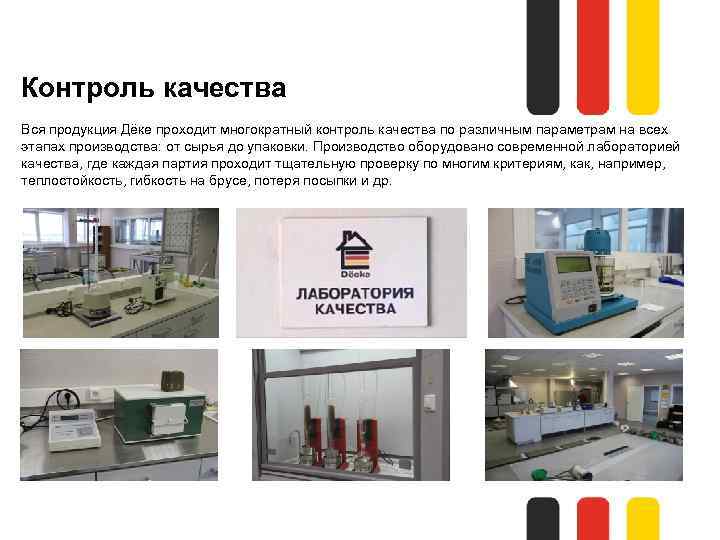

Контроль качества Вся продукция Дёке проходит многократный контроль качества по различным параметрам на всех этапах производства: от сырья до упаковки. Производство оборудовано современной лабораторией качества, где каждая партия проходит тщательную проверку по многим критериям, как, например, теплостойкость, гибкость на брусе, потеря посыпки и др.

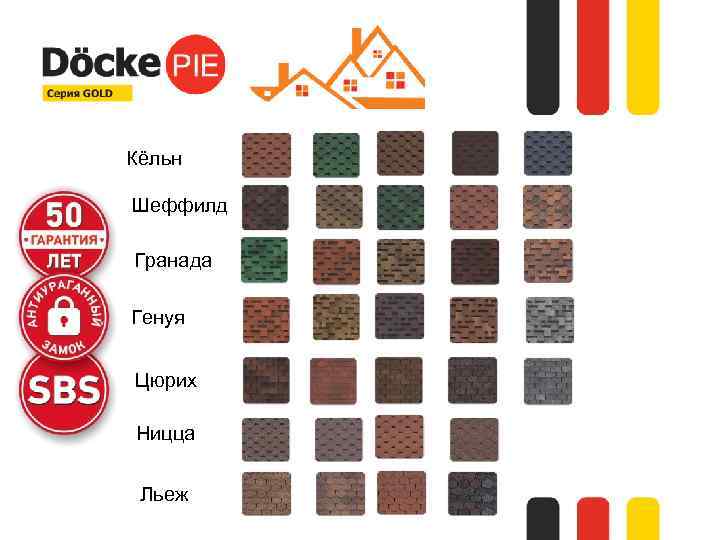

Кёльн Шеффилд Гранада Генуя Цюрих Ницца Льеж

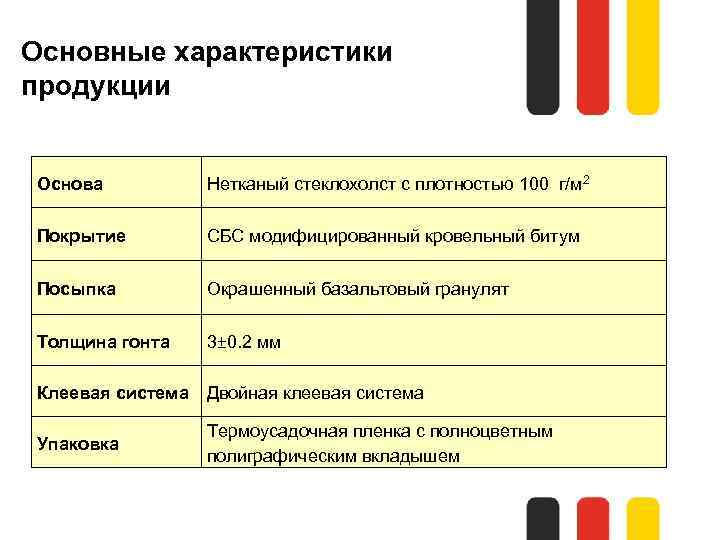

Основные характеристики продукции Основа Нетканый стеклохолст с плотностью 100 г/м 2 Покрытие СБС модифицированный кровельный битум Посыпка Окрашенный базальтовый гранулят Толщина гонта 3± 0. 2 мм Клеевая система Двойная клеевая система Упаковка Термоусадочная пленка с полноцветным полиграфическим вкладышем

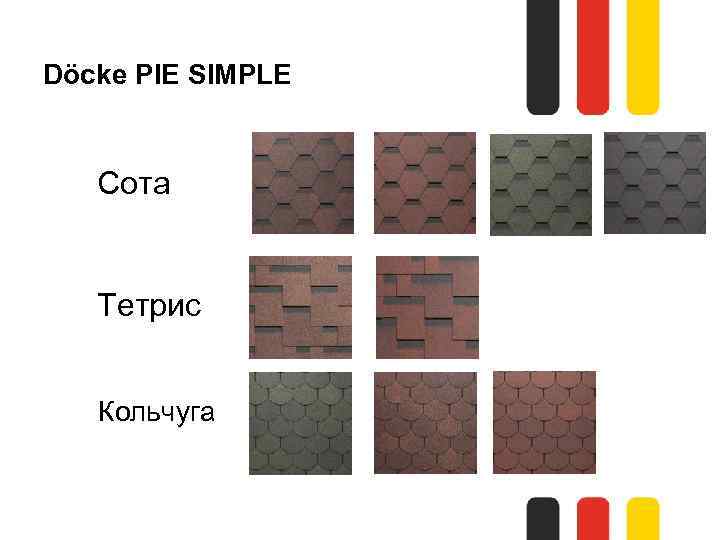

Döcke PIE SIMPLE Сота Тетрис Кольчуга

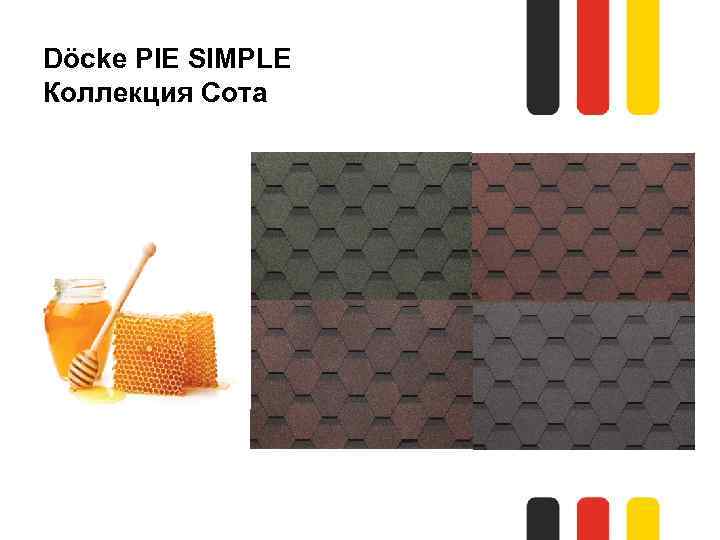

Döcke PIE SIMPLE Коллекция Сота

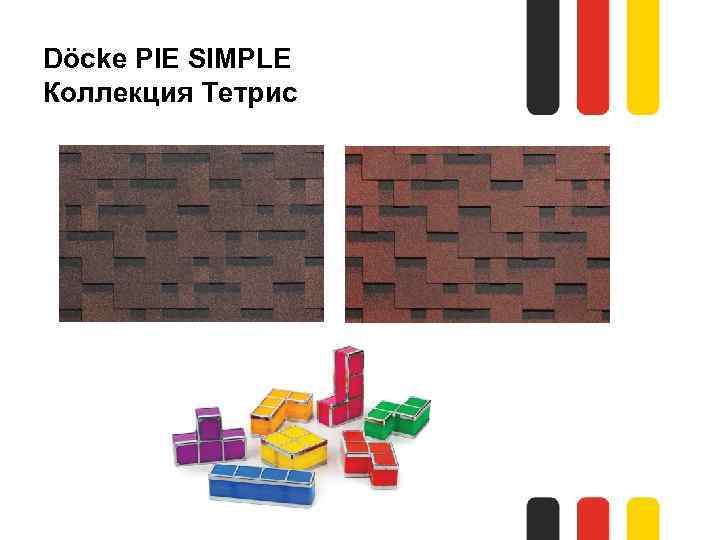

Döcke PIE SIMPLE Коллекция Тетрис

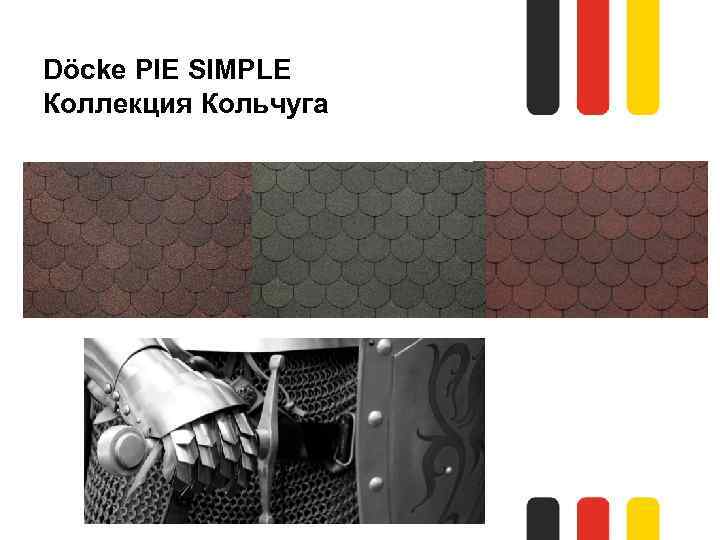

Döcke PIE SIMPLE Коллекция Кольчуга

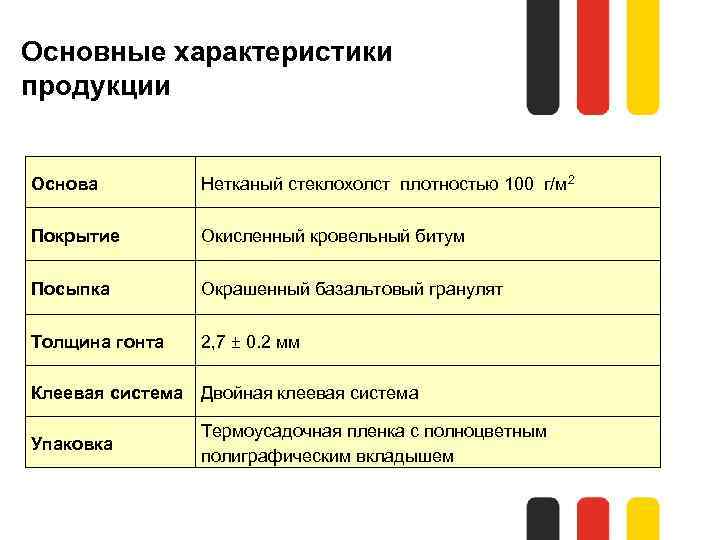

Основные характеристики продукции Основа Нетканый стеклохолст плотностью 100 г/м 2 Покрытие Окисленный кровельный битум Посыпка Окрашенный базальтовый гранулят Толщина гонта 2, 7 ± 0. 2 мм Клеевая система Двойная клеевая система Упаковка Термоусадочная пленка с полноцветным полиграфическим вкладышем

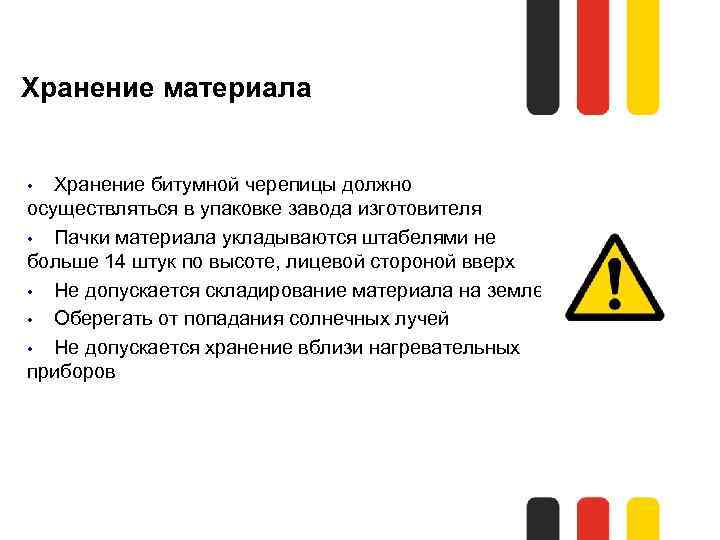

Хранение материала Хранение битумной черепицы должно осуществляться в упаковке завода изготовителя • Пачки материала укладываются штабелями не больше 14 штук по высоте, лицевой стороной вверх • Не допускается складирование материала на земле • Оберегать от попадания солнечных лучей • Не допускается хранение вблизи нагревательных приборов •

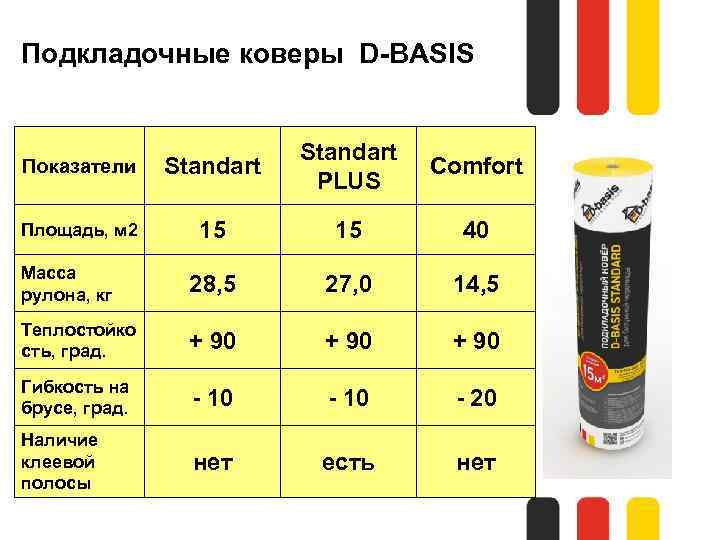

Подкладочные коверы D-BASIS Показатели Standart PLUS Площадь, м 2 15 15 40 Масса рулона, кг 28, 5 27, 0 14, 5 Теплостойко сть, град. + 90 Гибкость на брусе, град. - 10 - 20 Наличие клеевой полосы нет есть нет Comfort

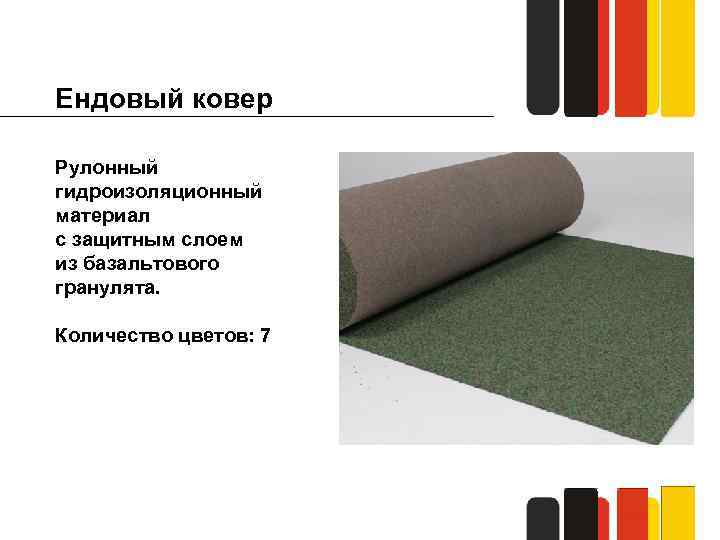

Ендовый ковер Рулонный гидроизоляционный материал с защитным слоем из базальтового гранулята. Количество цветов: 7

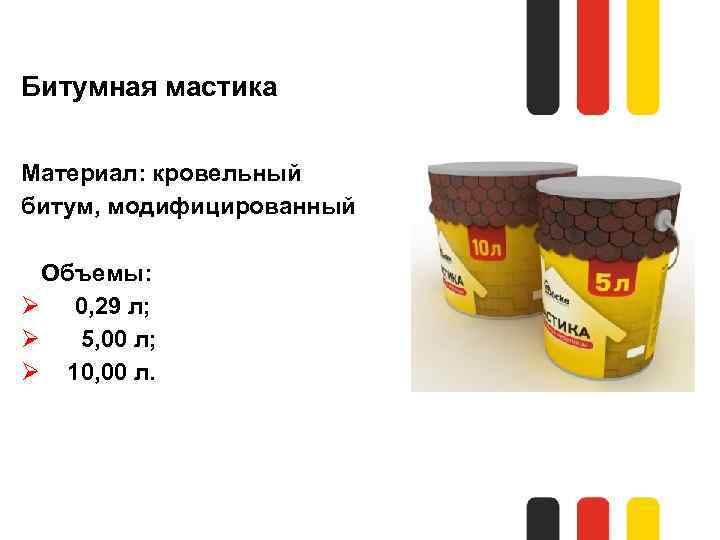

Битумная мастика Материал: кровельный битум, модифицированный Объемы: Ø 0, 29 л; Ø 5, 00 л; Ø 10, 00 л.

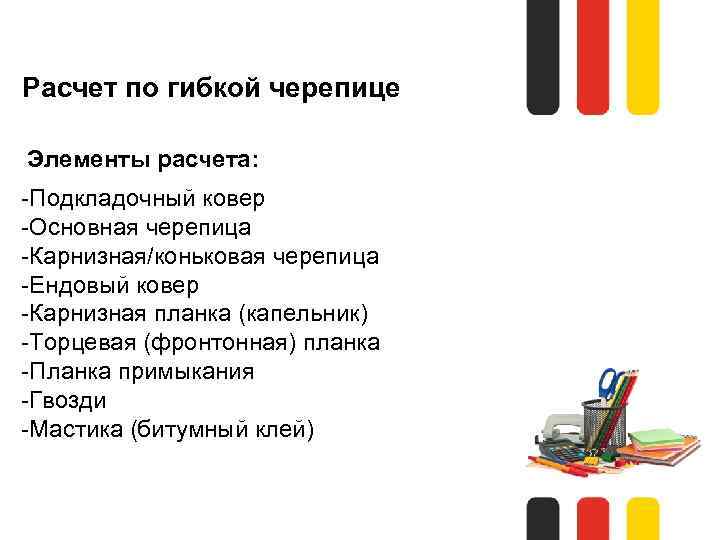

Расчет по гибкой черепице Элементы расчета: -Подкладочный ковер -Основная черепица -Карнизная/коньковая черепица -Ендовый ковер -Карнизная планка (капельник) -Торцевая (фронтонная) планка -Планка примыкания -Гвозди -Мастика (битумный клей)

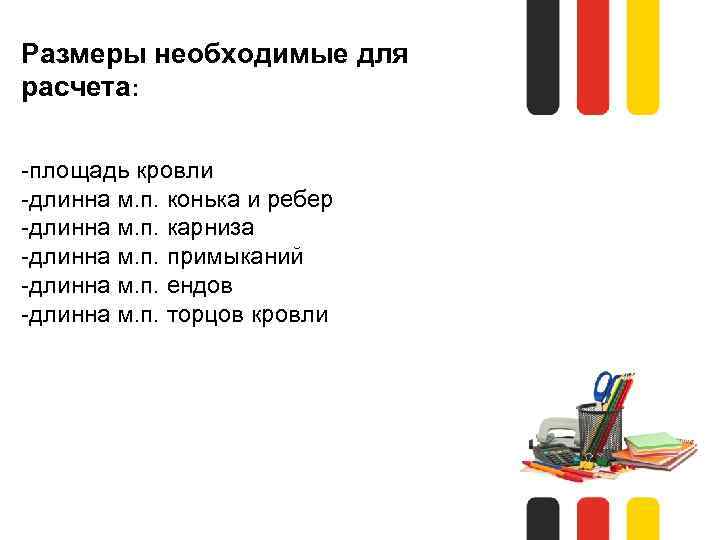

Размеры необходимые для расчета: -площадь кровли -длинна м. п. конька и ребер -длинна м. п. карниза -длинна м. п. примыканий -длинна м. п. ендов -длинна м. п. торцов кровли

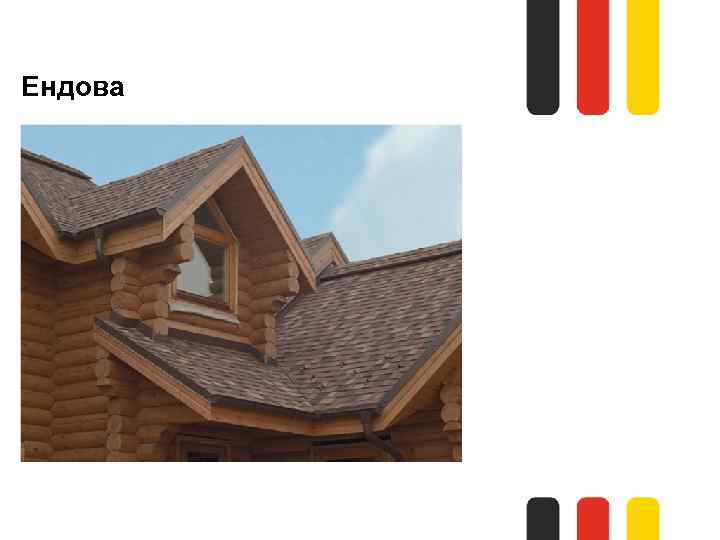

Ендова

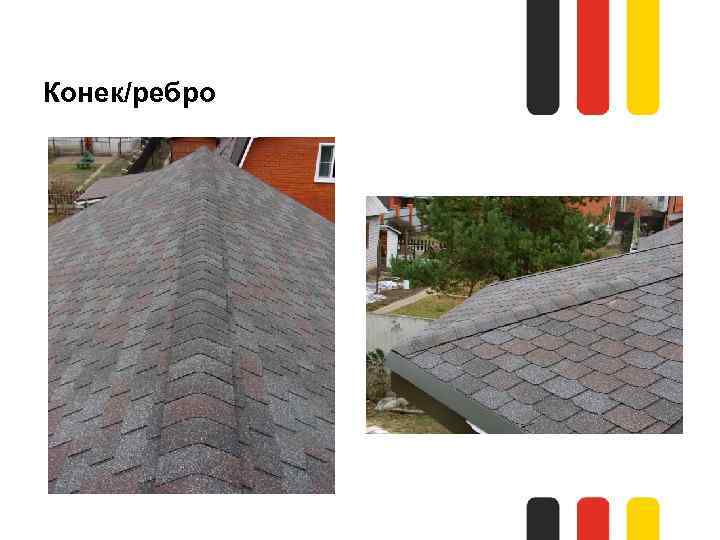

Конек/ребро

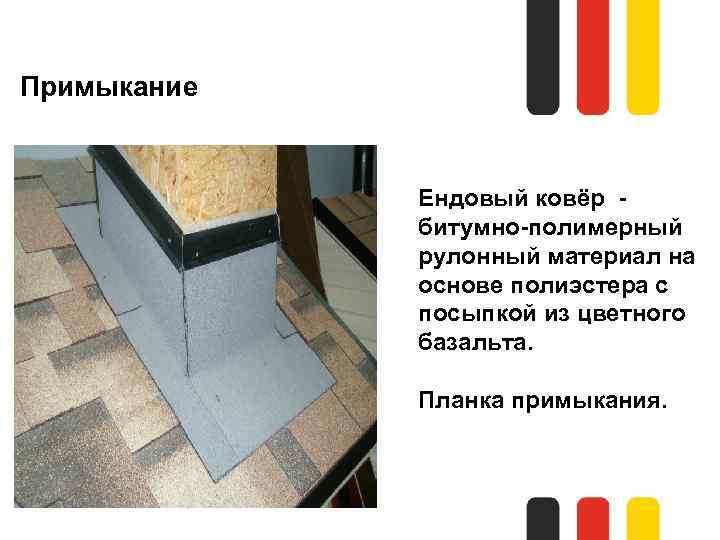

Примыкание Ендовый ковёр - битумно-полимерный рулонный материал на основе полиэстера с посыпкой из цветного базальта. Планка примыкания.

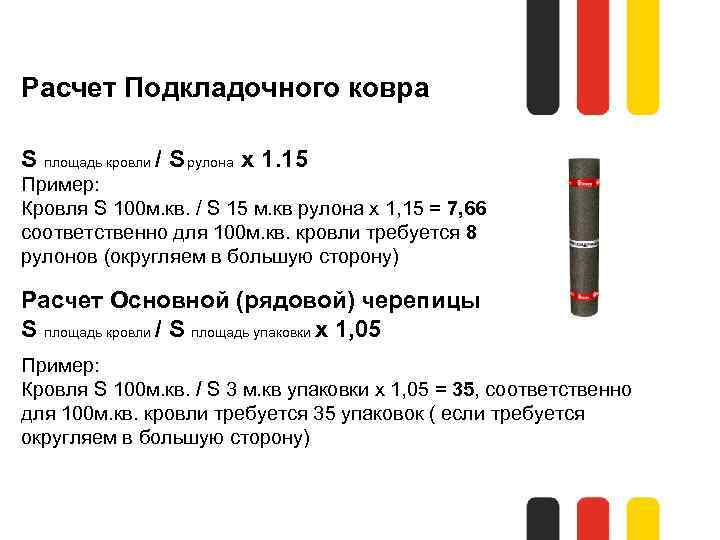

Расчет Подкладочного ковра S площадь кровли / S рулона х 1. 15 Пример: Кровля S 100 м. кв. / S 15 м. кв рулона х 1, 15 = 7, 66 соответственно для 100 м. кв. кровли требуется 8 рулонов (округляем в большую сторону) Расчет Основной (рядовой) черепицы S площадь кровли / S площадь упаковки х 1, 05 Пример: Кровля S 100 м. кв. / S 3 м. кв упаковки х 1, 05 = 35, соответственно для 100 м. кв. кровли требуется 35 упаковок ( если требуется округляем в большую сторону)
Расчет карнизной/коньковой черепицы Карнизная черепица: L длинна карниза / 22 м. п. в упаковке + Коньковая черепица: L длинна конька / 11 м. п. черепицы в упаковке = Количество карнизной/коньковой черепицы Пример: L 20 м. п. карниза / 22 = 0, 9 упаковки L 12 м. п. конька / 11 = 1, 09 упаковки Суммируем 0, 9 карниз + 1, 09 конек = 1, 99 общее количество Округляем 1, 99 до целой упаковки = 2

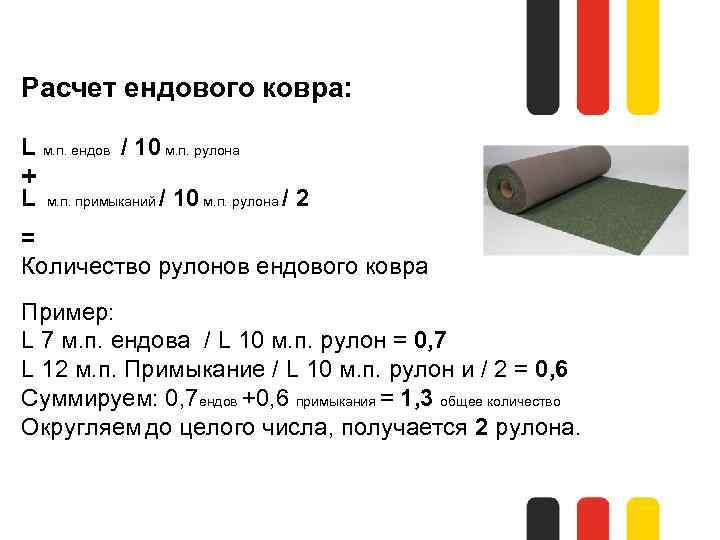

Расчет ендового ковра: L м. п. ендов / 10 м. п. рулона + L м. п. примыканий / 10 м. п. рулона / 2 = Количество рулонов ендового ковра Пример: L 7 м. п. ендова / L 10 м. п. рулон = 0, 7 L 12 м. п. Примыкание / L 10 м. п. рулон и / 2 = 0, 6 Суммируем: 0, 7 ендов +0, 6 примыкания = 1, 3 общее количество Округляем до целого числа, получается 2 рулона.

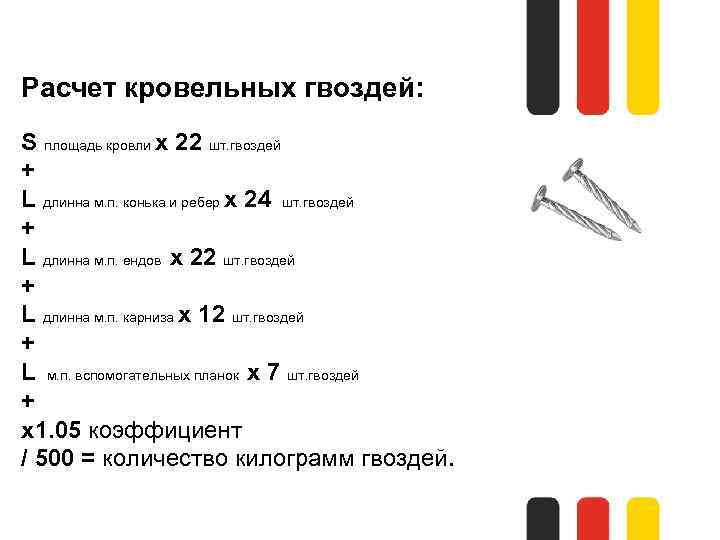

Расчет кровельных гвоздей: S площадь кровли х 22 шт. гвоздей + L длинна м. п. конька и ребер х 24 шт. гвоздей + L длинна м. п. ендов х 22 шт. гвоздей + L длинна м. п. карниза х 12 шт. гвоздей + L м. п. вспомогательных планок х 7 шт. гвоздей + х1. 05 коэффициент / 500 = количество килограмм гвоздей.

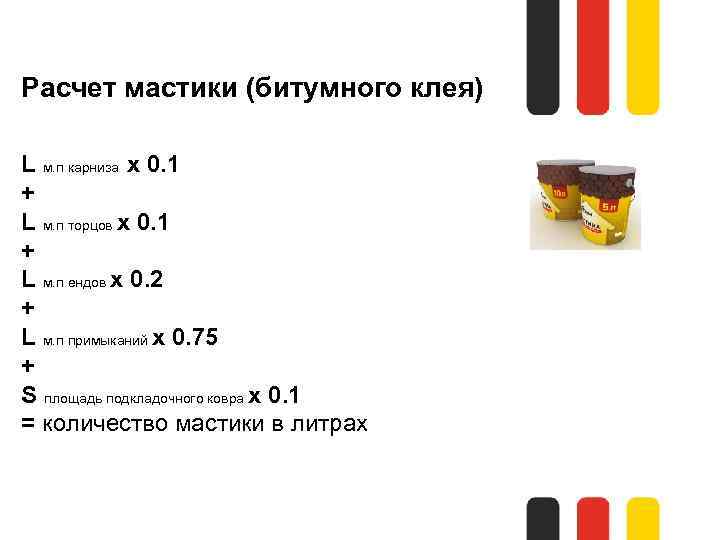

Расчет мастики (битумного клея) L м. п карниза х 0. 1 + L м. п торцов х 0. 1 + L м. п ендов х 0. 2 + L м. п примыканий х 0. 75 + S площадь подкладочного ковра х 0. 1 = количество мастики в литрах
Основание Расстояние между осями досок не менее 300 мм. • Толщина плит ОСП-3 не менее 9 -12 мм. • Разбежка швов • Гвозди спиральные или кольцевые •

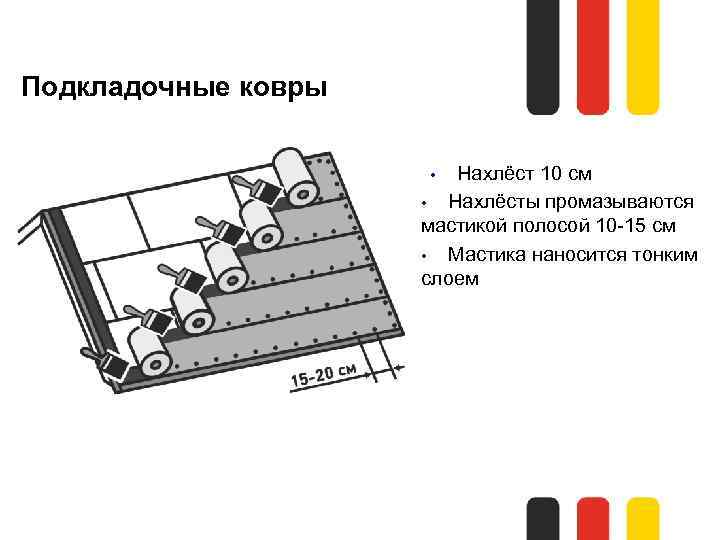

Подкладочные ковры Нахлёст 10 см • Нахлёсты промазываются мастикой полосой 10 -15 см • Мастика наносится тонким слоем •

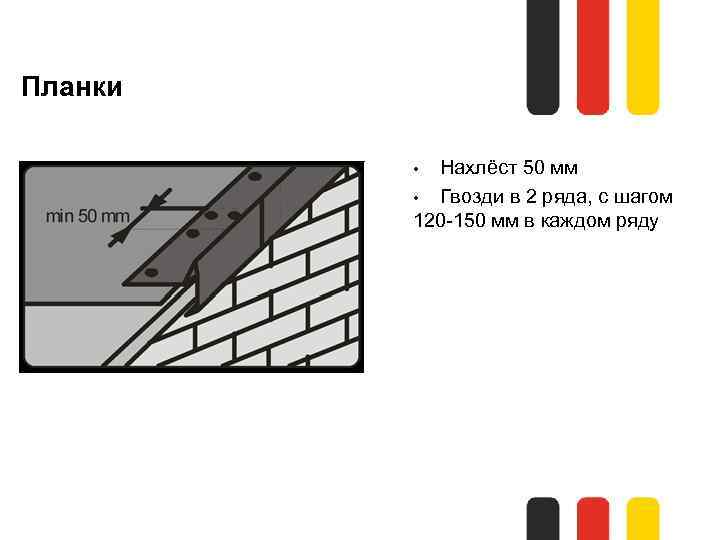

Планки Нахлёст 50 мм • Гвозди в 2 ряда, с шагом 120 -150 мм в каждом ряду •

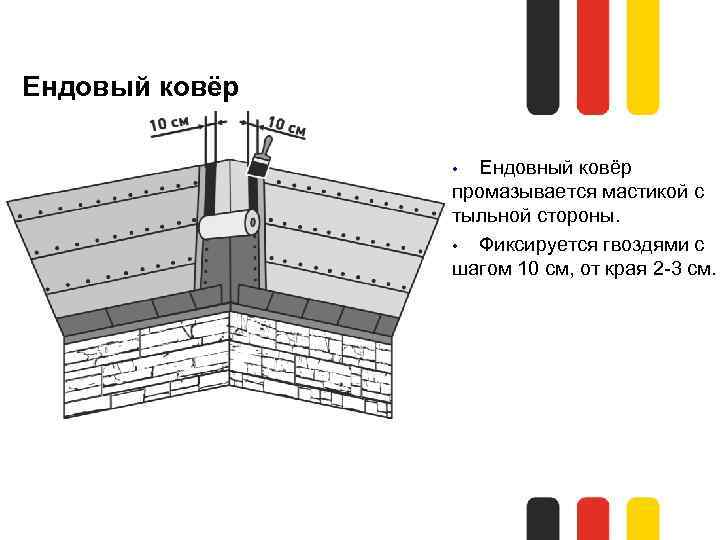

Ендовый ковёр Ендовный ковёр промазывается мастикой с тыльной стороны. • Фиксируется гвоздями с шагом 10 см, от края 2 -3 см. •

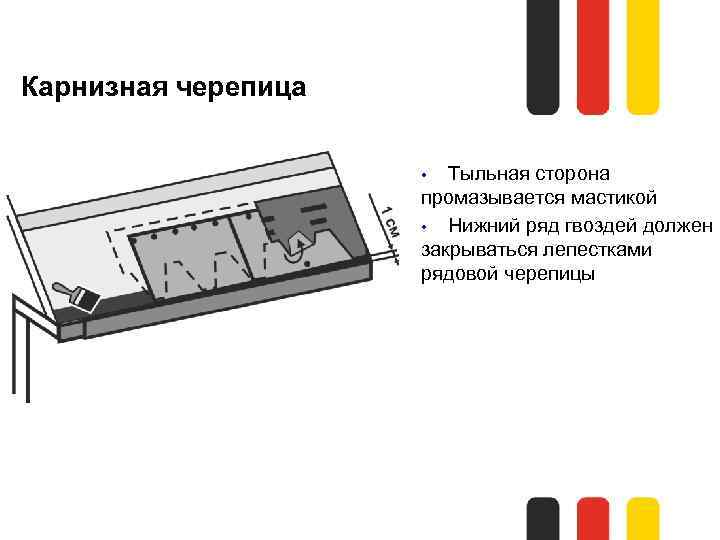

Карнизная черепица Тыльная сторона промазывается мастикой • Нижний ряд гвоздей должен закрываться лепестками рядовой черепицы •

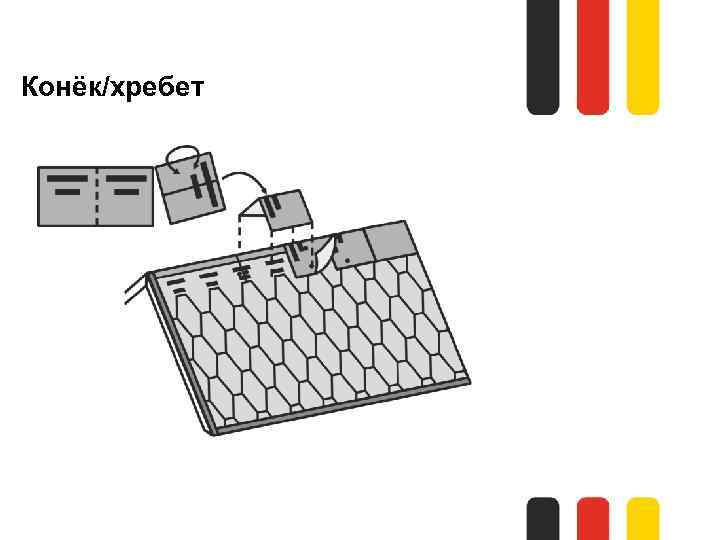

Конёк/хребет

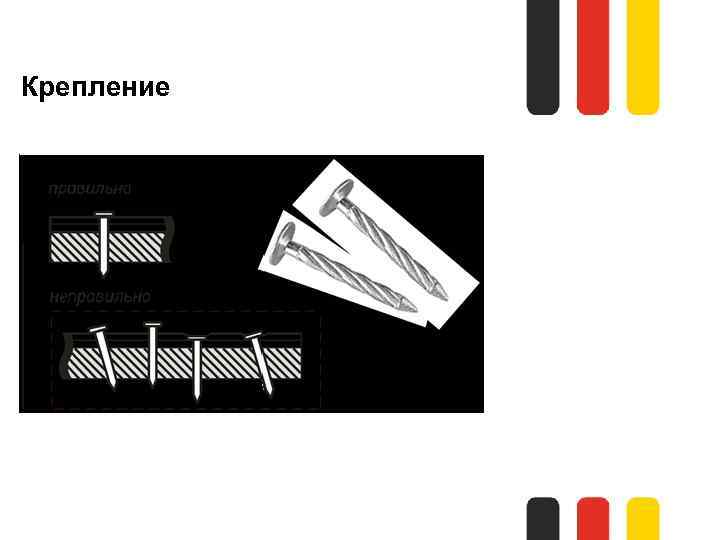

Крепление

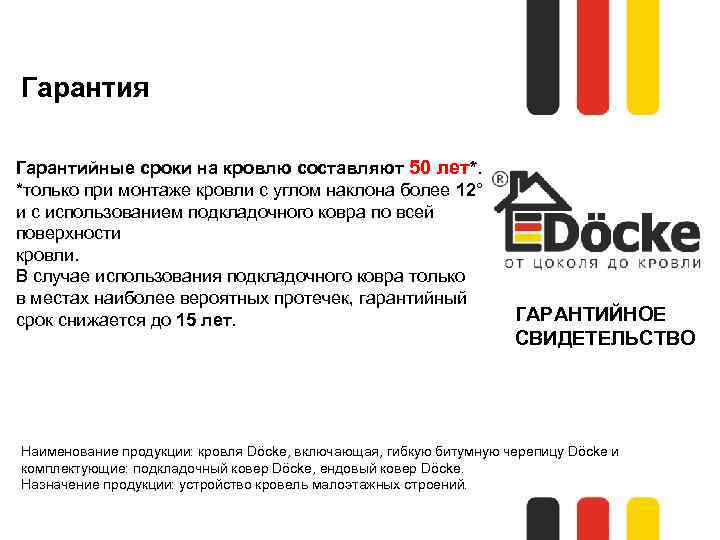

Гарантия Гарантийные сроки на кровлю составляют 50 лет*. *только при монтаже кровли с углом наклона более 12° и с использованием подкладочного ковра по всей поверхности кровли. В случае использования подкладочного ковра только в местах наиболее вероятных протечек, гарантийный срок снижается до 15 лет. ГАРАНТИЙНОЕ СВИДЕТЕЛЬСТВО Наименование продукции: кровля Döcke, включающая, гибкую битумную черепицу Döcke и комплектующие: подкладочный ковер Döcke, ендовый ковер Döcke. Назначение продукции: устройство кровель малоэтажных строений.

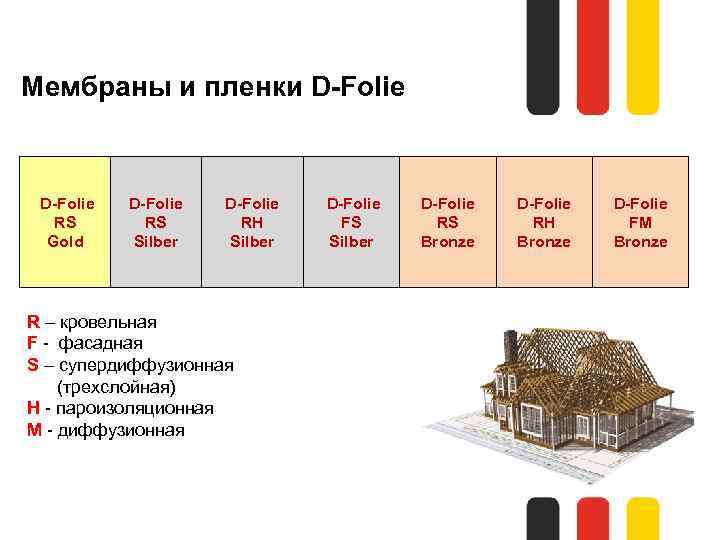

Мембраны и пленки D-Folie RS Gold D-Folie RS Silber D-Folie RH Silber R – кровельная F - фасадная S – супердиффузионная (трехслойная) H - пароизоляционная M - диффузионная D-Folie FS Silber D-Folie RS Bronze D-Folie RH Bronze D-Folie FM Bronze

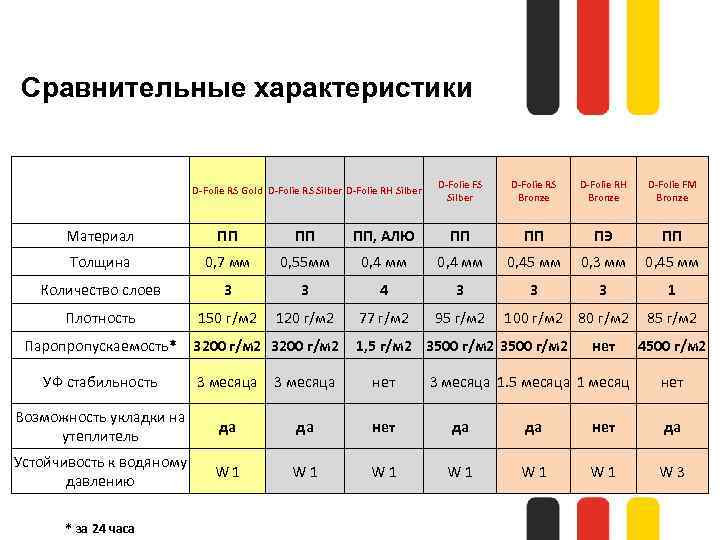

Сравнительные характеристики D-Folie RS Gold D-Folie RS Silber D-Folie RH Silber D-Folie FS Silber D-Folie RS Bronze D-Folie RH Bronze D-Folie FM Bronze Материал ПП ПП ПП, АЛЮ ПП ПП ПЭ ПП Толщина 0, 7 мм 0, 55 мм 0, 45 мм 0, 3 мм 0, 45 мм Количество слоев 3 3 4 3 3 3 1 Плотность 150 г/м 2 120 г/м 2 77 г/м 2 95 г/м 2 Паропропускаемость* 3200 г/м 2 100 г/м 2 80 г/м 2 1, 5 г/м 2 3500 г/м 2 нет 4500 г/м 2 УФ стабильность 3 месяца нет Возможность укладки на утеплитель да да нет да Устойчивость к водяному давлению W 1 W 1 W 1 W 3 * за 24 часа 3 месяца 1. 5 месяца 1 месяц 85 г/м 2 нет
Спасибо за внимание! ООО "Дёке Урал" тел: +7 (343) 221 -38 -21 www. docke. ru E-mail: krovlya@docke. ru
