BIS Кровельные опоры 2015

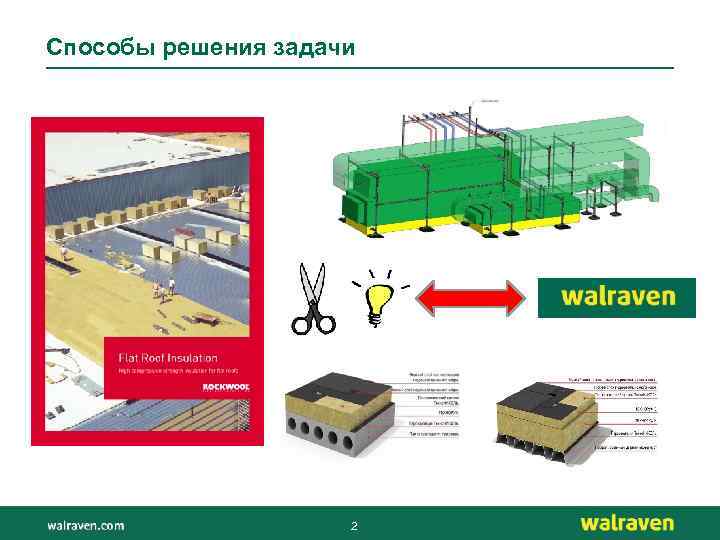

Способы решения задачи 2

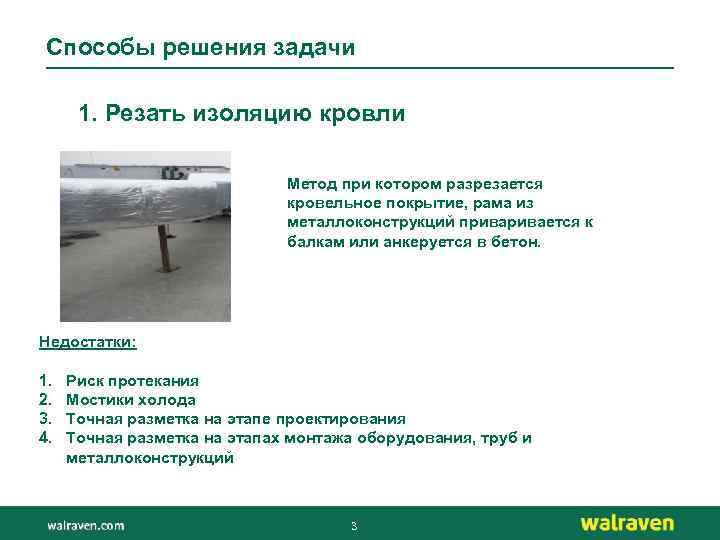

Способы решения задачи 1. Резать изоляцию кровли Метод при котором разрезается кровельное покрытие, рама из металлоконструкций привается к балкам или анкеруется в бетон. Недостатки: 1. 2. 3. 4. Риск протекания Мостики холода Точная разметка на этапе проектирования Точная разметка на этапах монтажа оборудования, труб и металлоконструкций 3

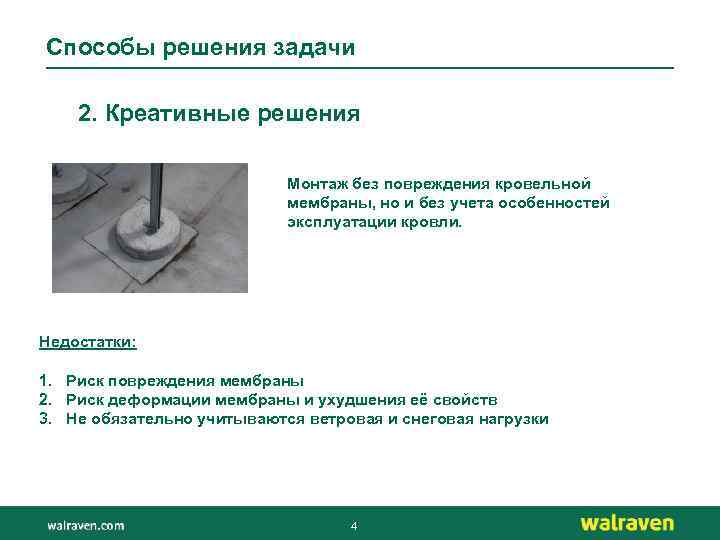

Способы решения задачи 2. Креативные решения Монтаж без повреждения кровельной мембраны, но и без учета особенностей эксплуатации кровли. Недостатки: 1. Риск повреждения мембраны 2. Риск деформации мембраны и ухудшения её свойств 3. Не обязательно учитываются ветровая и снеговая нагрузки 4

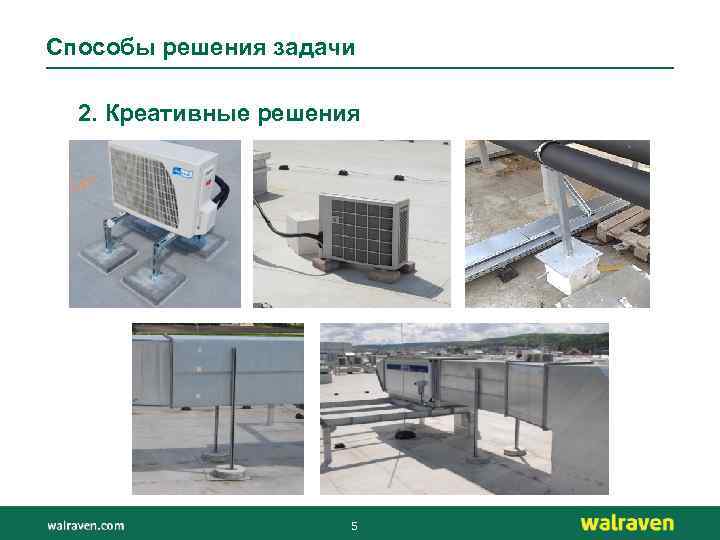

Способы решения задачи 2. Креативные решения 5

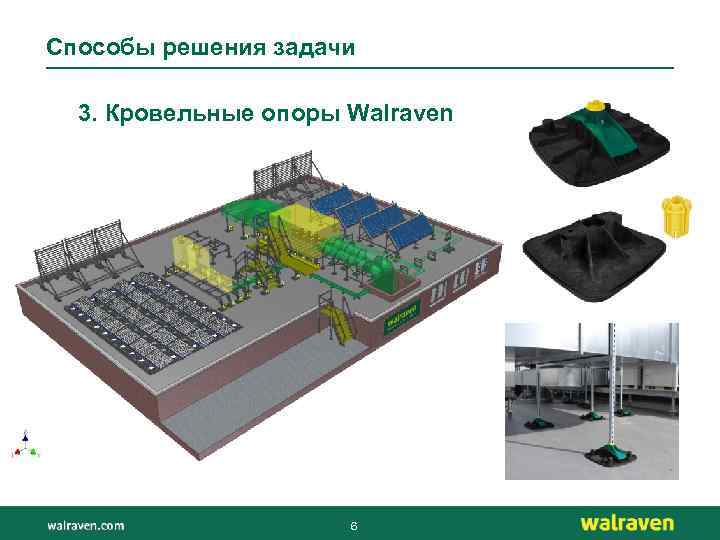

Способы решения задачи 3. Кровельные опоры Walraven 6

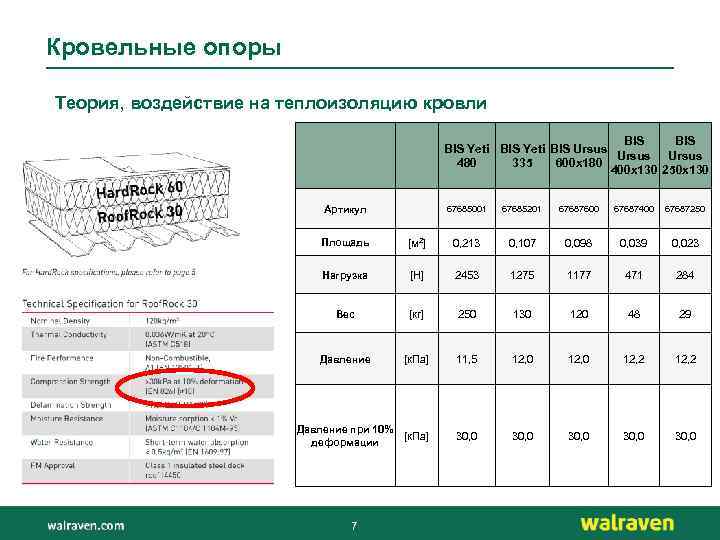

Кровельные опоры Теория, воздействие на теплоизоляцию кровли BIS BIS Yeti BIS Ursus 480 335 600 x 180 400 x 130 250 x 130 Артикул 67685001 67685201 67687600 67687400 67687250 Площадь [м 2] 0, 213 0, 107 0, 098 0, 039 0, 023 Нагрузка [H] 2453 1275 1177 471 284 Вес [кг] 250 130 120 48 29 Давление [к. Па] 11, 5 12, 0 12, 2 Давление при 10% деформации [к. Па] 30, 0 30, 0 7
Кровельные опоры Теория, воздействие на теплоизоляцию кровли 8
Кровельные опоры Преимущества применения кровельных опор Нет повреждения мембраны Устойчивость конструкции 9

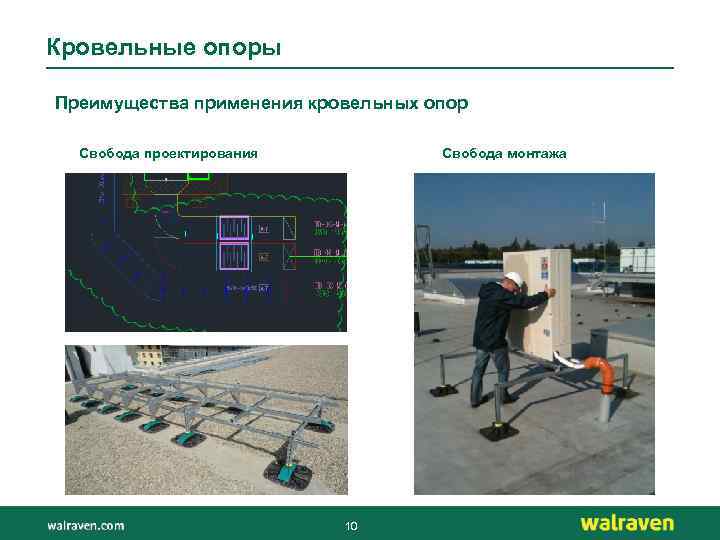

Кровельные опоры Преимущества применения кровельных опор Свобода проектирования Свобода монтажа 10

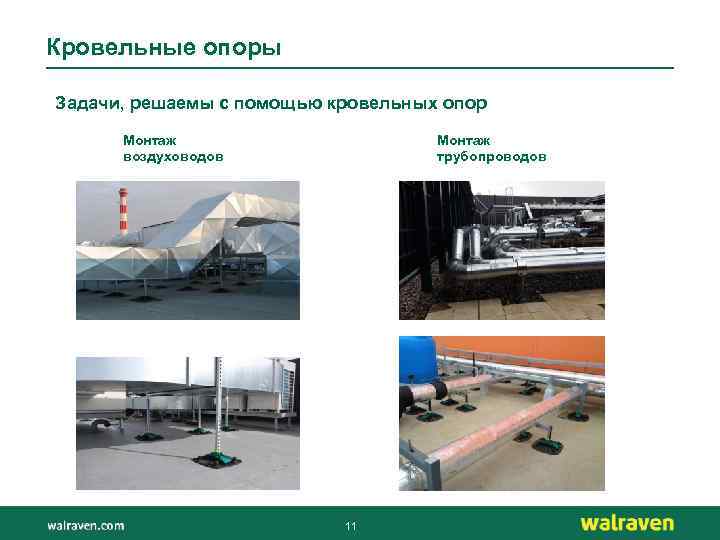

Кровельные опоры Задачи, решаемы с помощью кровельных опор Монтаж воздуховодов Монтаж трубопроводов 11

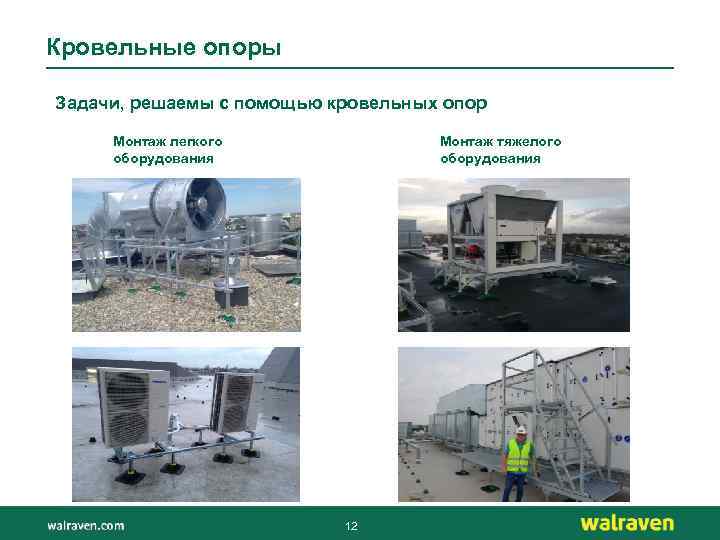

Кровельные опоры Задачи, решаемы с помощью кровельных опор Монтаж тяжелого оборудования Монтаж легкого оборудования 12

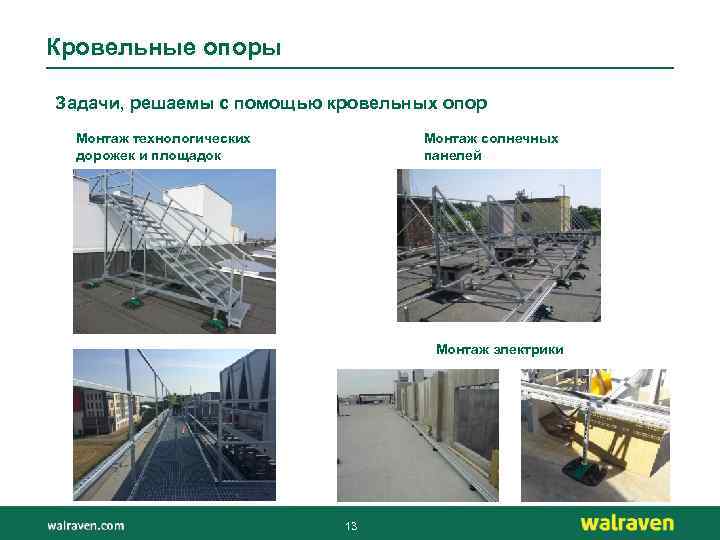

Кровельные опоры Задачи, решаемы с помощью кровельных опор Монтаж технологических дорожек и площадок Монтаж солнечных панелей Монтаж электрики 13
Спасибо за внимание! Есть вопросы?
