Биосенсорные системы Крытынская Елена Николаевна LOGO 2017 лекция 4 МЕТОДЫ РЕГИСТРАЦИИ ПАРАМЕТРОВ ТЕСТ-РЕАКЦИИ

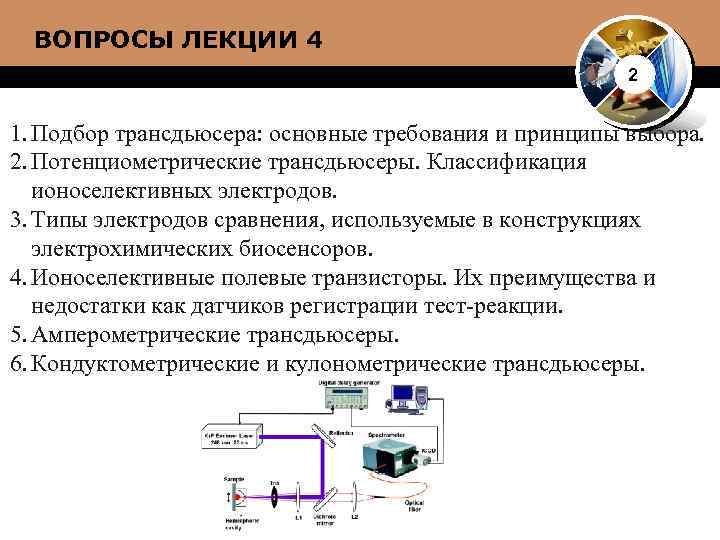

ВОПРОСЫ ЛЕКЦИИ 4 2 1. Подбор трансдьюсера: основные требования и принципы выбора. 2. Потенциометрические трансдьюсеры. Классификация ионоселективных электродов. 3. Типы электродов сравнения, используемые в конструкциях электрохимических биосенсоров. 4. Ионоселективные полевые транзисторы. Их преимущества и недостатки как датчиков регистрации тест реакции. 5. Амперометрические трансдьюсеры. 6. Кондуктометрические и кулонометрические трансдьюсеры.

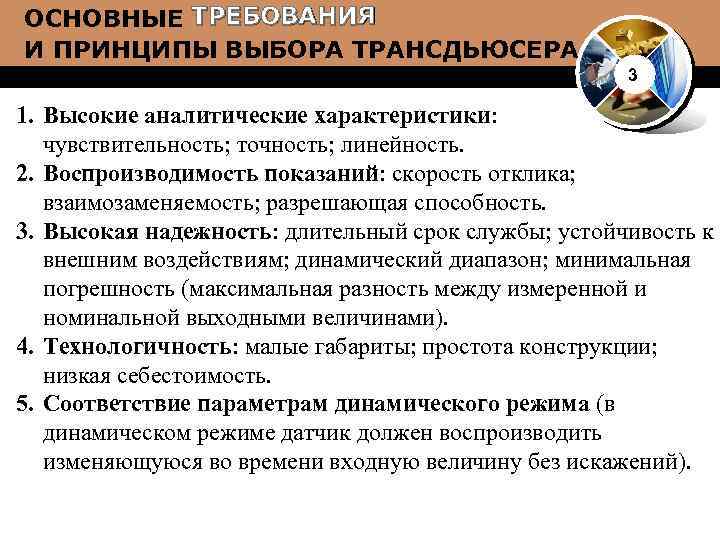

ОСНОВНЫЕ ТРЕБОВАНИЯ И ПРИНЦИПЫ ВЫБОРА ТРАНСДЬЮСЕРА 3 1. Высокие аналитические характеристики: чувствительность; точность; линейность. 2. Воспроизводимость показаний: скорость отклика; взаимозаменяемость; разрешающая способность. 3. Высокая надежность: длительный срок службы; устойчивость к внешним воздействиям; динамический диапазон; минимальная погрешность (максимальная разность между измеренной и номинальной выходными величинами). 4. Технологичность: малые габариты; простота конструкции; низкая себестоимость. 5. Соответствие параметрам динамического режима (в динамическом режиме датчик должен воспроизводить изменяющуюся во времени входную величину без искажений).

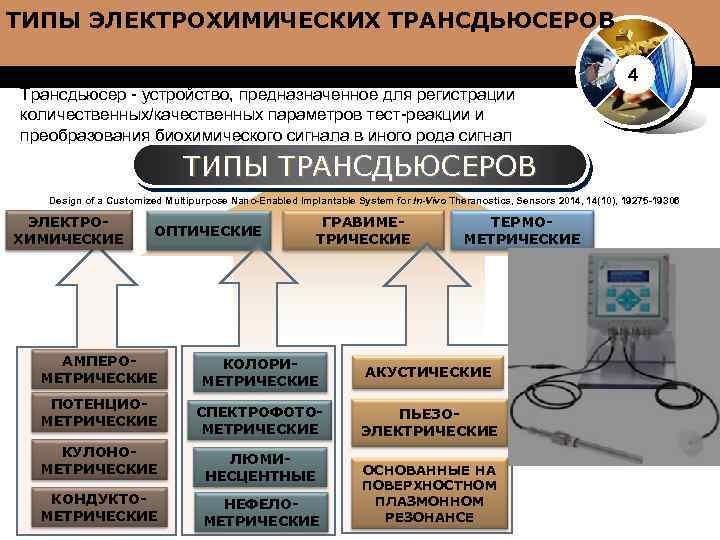

ТИПЫ ЭЛЕКТРОХИМИЧЕСКИХ ТРАНСДЬЮСЕРОВ Трансдьюсер - устройство, предназначенное для регистрации www. thmemgallery. com количественных/качественных параметров тест-реакции и преобразования биохимического сигнала в иного рода сигнал 4 ТИПЫ ТРАНСДЬЮСЕРОВ Design of a Customized Multipurpose Nano-Enabled Implantable System for In-Vivo Theranostics, Sensors 2014, 14(10), 19275 -19306 ЭЛЕКТРОХИМИЧЕСКИЕ ОПТИЧЕСКИЕ АМПЕРОМЕТРИЧЕСКИЕ ПОТЕНЦИОМЕТРИЧЕСКИЕ КУЛОНОМЕТРИЧЕСКИЕ КОНДУКТОМЕТРИЧЕСКИЕ ГРАВИМЕТРИЧЕСКИЕ ТЕРМОМЕТРИЧЕСКИЕ КОЛОРИМЕТРИЧЕСКИЕ АКУСТИЧЕСКИЕ СПЕКТРОФОТОМЕТРИЧЕСКИЕ ПЬЕЗОЭЛЕКТРИЧЕСКИЕ ЛЮМИНЕСЦЕНТНЫЕ НЕФЕЛОМЕТРИЧЕСКИЕ ОСНОВАННЫЕ НА ПОВЕРХНОСТНОМ ПЛАЗМОННОМ РЕЗОНАНСЕ

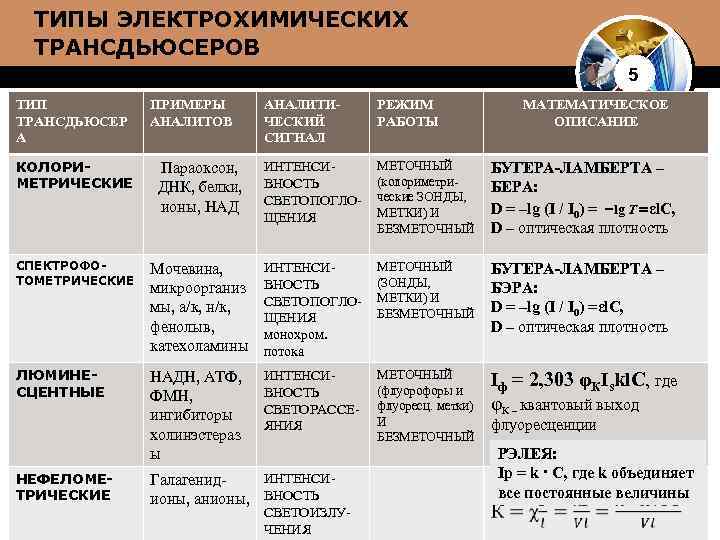

ТИПЫ ЭЛЕКТРОХИМИЧЕСКИХ ТРАНСДЬЮСЕРОВ 5 ТИП ТРАНСДЬЮСЕР А ПРИМЕРЫ АНАЛИТОВ АНАЛИТИЧЕСКИЙ СИГНАЛ РЕЖИМ РАБОТЫ МАТЕМАТИЧЕСКОЕ ОПИСАНИЕ КОЛОРИМЕТРИЧЕСКИЕ Параоксон, ДНК, белки, ионы, НАД ИНТЕНСИ ВНОСТЬ СВЕТОПОГЛО ЩЕНИЯ МЕТОЧНЫЙ (колориметри ческие ЗОНДЫ, МЕТКИ) И БЕЗМЕТОЧНЫЙ БУГЕРА-ЛАМБЕРТА – БЕРА: D = –lg (I / I 0) = –lg T=εl. C, D – оптическая плотность СПЕКТРОФОТОМЕТРИЧЕСКИЕ Мочевина, микроорганиз мы, а/к, н/к, фенолыв, катехоламины ИНТЕНСИ ВНОСТЬ СВЕТОПОГЛО ЩЕНИЯ монохром. потока МЕТОЧНЫЙ (ЗОНДЫ, МЕТКИ) И БЕЗМЕТОЧНЫЙ БУГЕРА-ЛАМБЕРТА – БЭРА: D = –lg (I / I 0) =εl. C, D – оптическая плотность ЛЮМИНЕСЦЕНТНЫЕ НАДН, АТФ, ФМН, ингибиторы холинэстераз ы ИНТЕНСИ ВНОСТЬ СВЕТОРАССЕ ЯНИЯ МЕТОЧНЫЙ (флуорофоры и флуоресц. метки) И БЕЗМЕТОЧНЫЙ Iф = 2, 303 φКIskl. С, где φК – квантовый выход НЕФЕЛОМЕТРИЧЕСКИЕ ИНТЕНСИ Галагенид ионы, анионы, ВНОСТЬ СВЕТОИЗЛУ ЧЕНИЯ флуоресценции РЭЛЕЯ: Ip = k · C, где k объединяет все постоянные величины

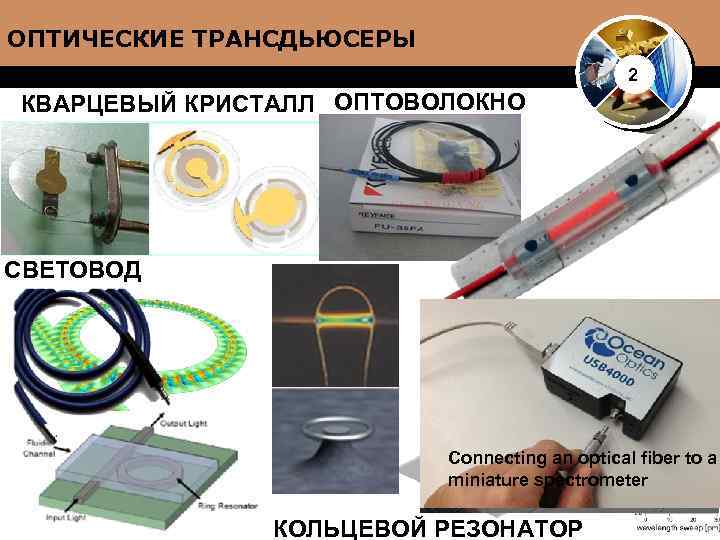

ОПТИЧЕСКИЕ ТРАНСДЬЮСЕРЫ 2 КВАРЦЕВЫЙ КРИСТАЛЛ ОПТОВОЛОКНО СВЕТОВОД Connecting an optical fiber to a miniature spectrometer КОЛЬЦЕВОЙ РЕЗОНАТОР

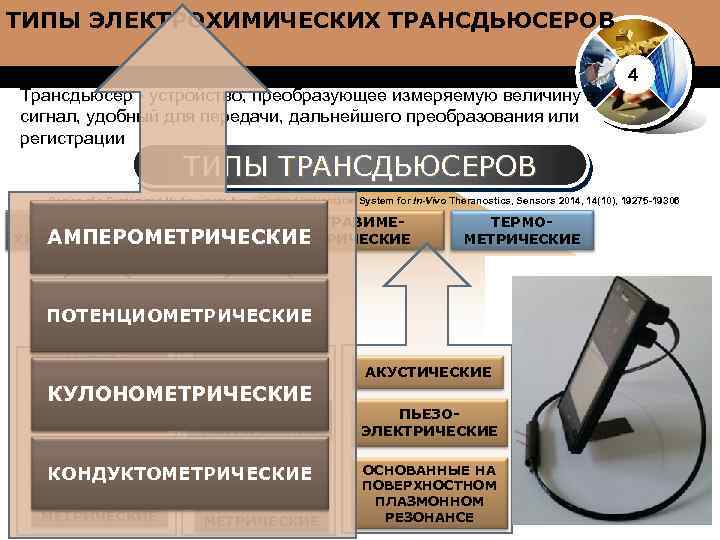

ТИПЫ ЭЛЕКТРОХИМИЧЕСКИХ ТРАНСДЬЮСЕРОВ Трансдьюсер - устройство, преобразующее измеряемую величину в www. thmemgallery. com сигнал, удобный для передачи, дальнейшего преобразования или регистрации 4 ТИПЫ ТРАНСДЬЮСЕРОВ Design of a Customized Multipurpose Nano-Enabled Implantable System for In-Vivo Theranostics, Sensors 2014, 14(10), 19275 -19306 ЭЛЕКТРОГРАВИМЕОПТИЧЕСКИЕ ХИМИЧЕСКИЕ АМПЕРОМЕТРИЧЕСКИЕ ТЕРМОМЕТРИЧЕСКИЕ ПОТЕНЦИОМЕТРИЧЕСКИЕ АМПЕРОМЕТРИЧЕСКИЕ КОЛОРИМЕТРИЧЕСКИЕ АКУСТИЧЕСКИЕ МЕТРИЧЕСКИЕ СПЕКТРОФОТОМЕТРИЧЕСКИЕ ПЬЕЗОЭЛЕКТРИЧЕСКИЕ КУЛОНОМЕТРИЧЕСКИЕ ПОТЕНЦИО- КУЛОНОЛЮМИМЕТРИЧЕСКИЕ КОНДУКТОМЕТРИЧЕСКИЕ НЕСЦЕНТНЫЕ КОНДУКТОМЕТРИЧЕСКИЕ НЕФЕЛОМЕТРИЧЕСКИЕ ОСНОВАННЫЕ НА ПОВЕРХНОСТНОМ ПЛАЗМОННОМ РЕЗОНАНСЕ

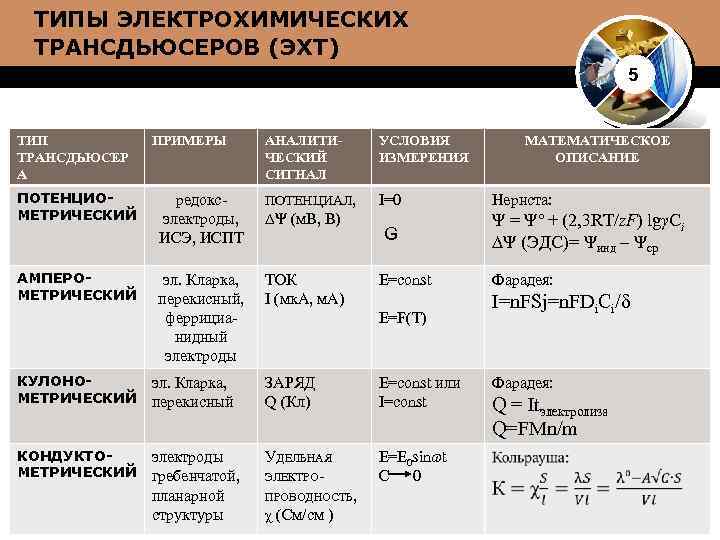

ТИПЫ ЭЛЕКТРОХИМИЧЕСКИХ ТРАНСДЬЮСЕРОВ (ЭХТ) 5 ТИП ТРАНСДЬЮСЕР А ПОТЕНЦИОМЕТРИЧЕСКИЙ АМПЕРОМЕТРИЧЕСКИЙ ПРИМЕРЫ АНАЛИТИЧЕСКИЙ СИГНАЛ УСЛОВИЯ ИЗМЕРЕНИЯ редокс электроды, ИСЭ, ИСПТ ПОТЕНЦИАЛ, I=0 эл. Кларка, перекисный, феррициа нидный электроды ТОК I (мк. А, м. А) ∆Ψ (м. В, В) G Е=const Е=F(T) КУЛОНОМЕТРИЧЕСКИЙ эл. Кларка, перекисный ЗАРЯД Q (Кл) Е=const или I=const КОНДУКТОМЕТРИЧЕСКИЙ электроды гребенчатой, планарной структуры УДЕЛЬНАЯ ЭЛЕКТРО Е=Е 0 sinɷt С 0 ПРОВОДНОСТЬ, χ (См/см ) МАТЕМАТИЧЕСКОЕ ОПИСАНИЕ Нернста: Ψ = Ψ° + (2, 3 RT/z. F) lgγCi ∆Ψ (ЭДС)= Ψинд – Ψср Фарадея: I=n. FSj=n. FDi. Ci/δ Фарадея: Q = Itэлектролиза Q=FMn/m

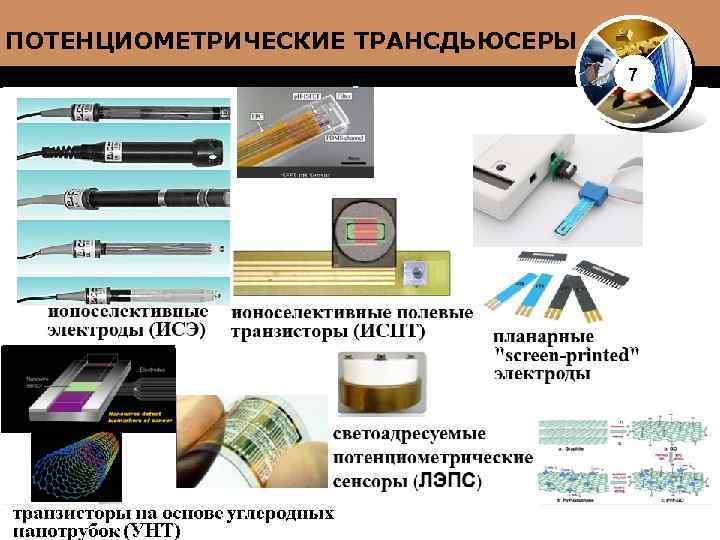

ПОТЕНЦИОМЕТРИЧЕСКИЕ ТРАНСДЬЮСЕРЫ 7 транзисторы на основе углеродных нанотрубок (УНТ)

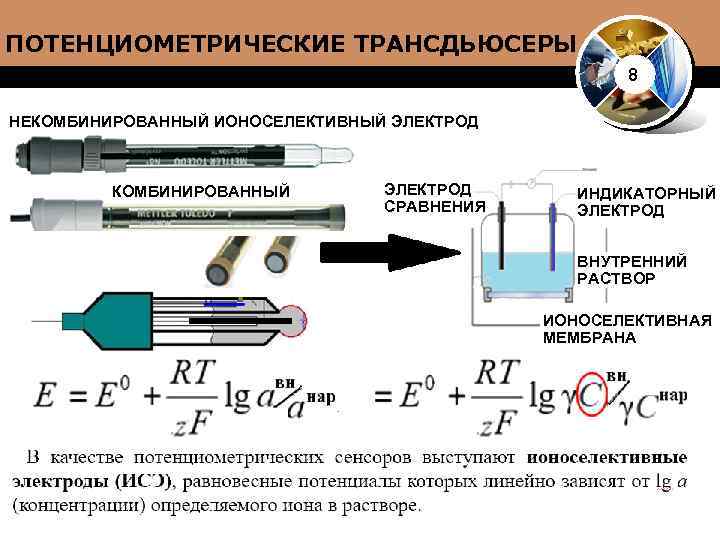

ПОТЕНЦИОМЕТРИЧЕСКИЕ ТРАНСДЬЮСЕРЫ 8 НЕКОМБИНИРОВАННЫЙ ИОНОСЕЛЕКТИВНЫЙ ЭЛЕКТРОД КОМБИНИРОВАННЫЙ ЭЛЕКТРОД СРАВНЕНИЯ ИНДИКАТОРНЫЙ ЭЛЕКТРОД ВНУТРЕННИЙ РАСТВОР ИОНОСЕЛЕКТИВНАЯ МЕМБРАНА

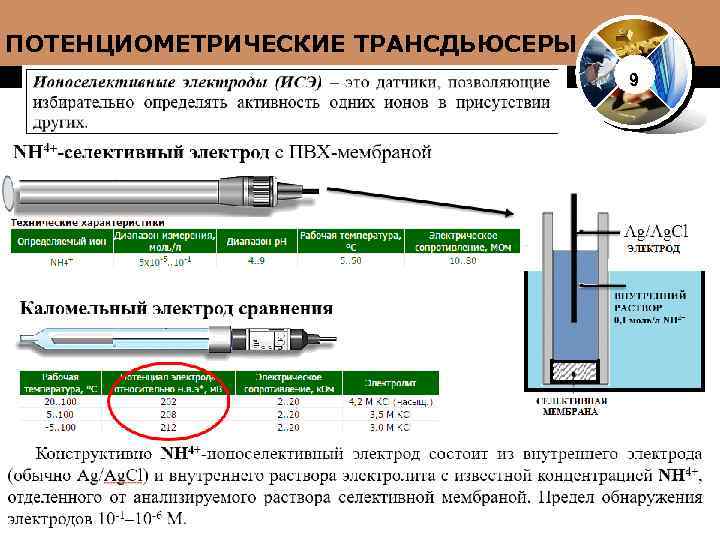

ПОТЕНЦИОМЕТРИЧЕСКИЕ ТРАНСДЬЮСЕРЫ 9

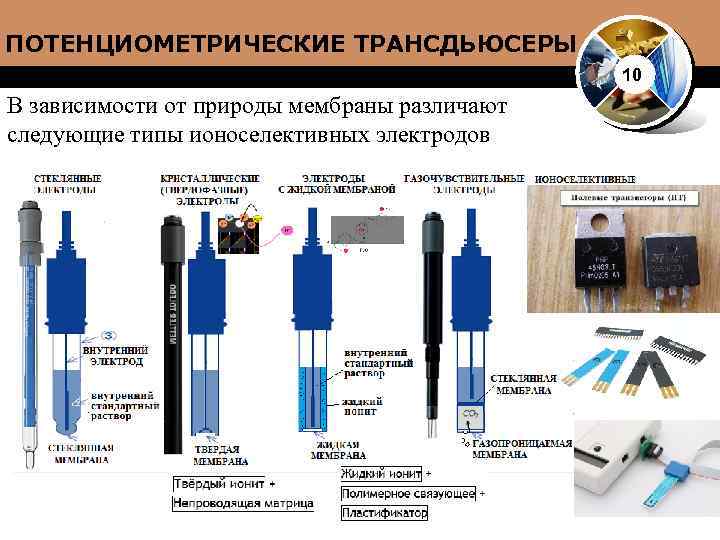

ПОТЕНЦИОМЕТРИЧЕСКИЕ ТРАНСДЬЮСЕРЫ 10 В зависимости от природы мембраны различают следующие типы ионоселективных электродов

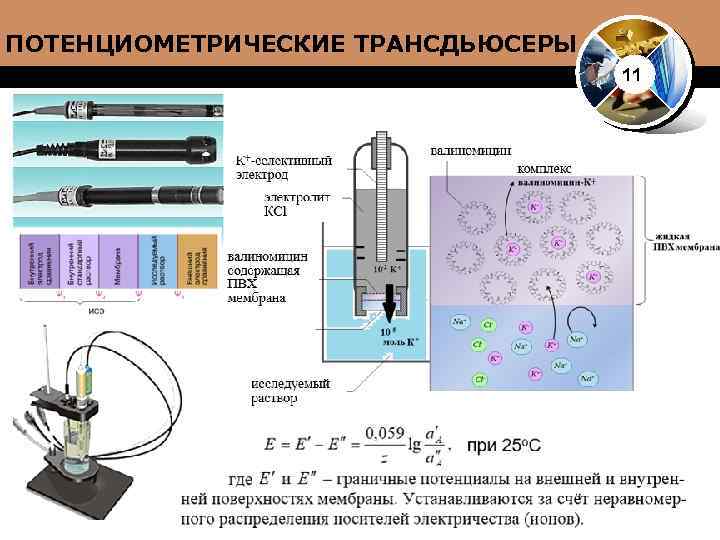

ПОТЕНЦИОМЕТРИЧЕСКИЕ ТРАНСДЬЮСЕРЫ 11
ТИПЫ ЭЛЕКТРОДОВ СРАВНЕНИЯ 12 Электрод сравнения – это электрод, относительно которого измеряют потенциал индикаторного электрода водородный каломельный (Hg 2 Cl 2) хлорсеребряный Ag, Ag. Cl | HCl | стеклянная мембрана ~ исследуемый раствор Pt |Hg 2 Cl 2 | KCl ~ исследуемый раствор Ag | Ag. Cl | KCl ~ исследуемый раствор Si. O Na+ (стекло) + Н+ (раствор) → Si. O H+ (стекло) + Na+ (раствор) Hg 2 Cl 2(тв) + 2 e- → 2 Hg(л) + 2 Cl- 0, 0 В (относит. водородного) 0, 247 В (при t=25) 0, 222 В Е =0, 059 loga. Н=Ео 0, 059 р. Н E = 0, 268 0, 059/2 loga. Cl E = 0, 222 0, 059/2 loga. Cl Ag. Cl(тв) + e → Ag(тв) + Cl

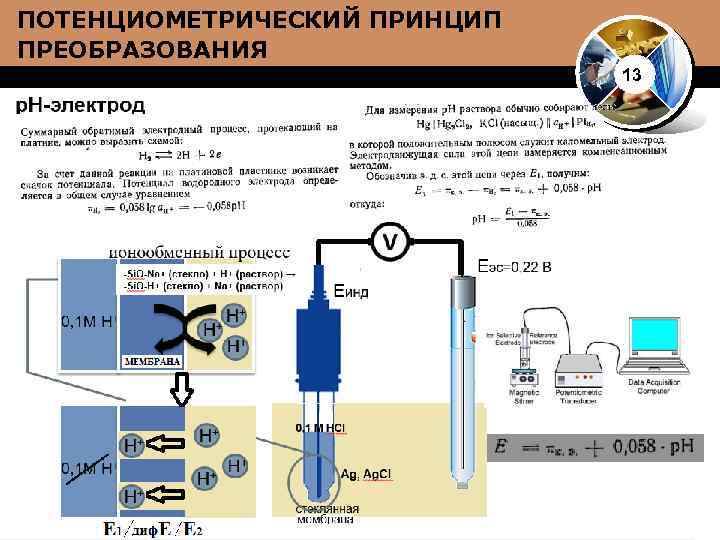

ПОТЕНЦИОМЕТРИЧЕСКИЙ ПРИНЦИП ПРЕОБРАЗОВАНИЯ 13

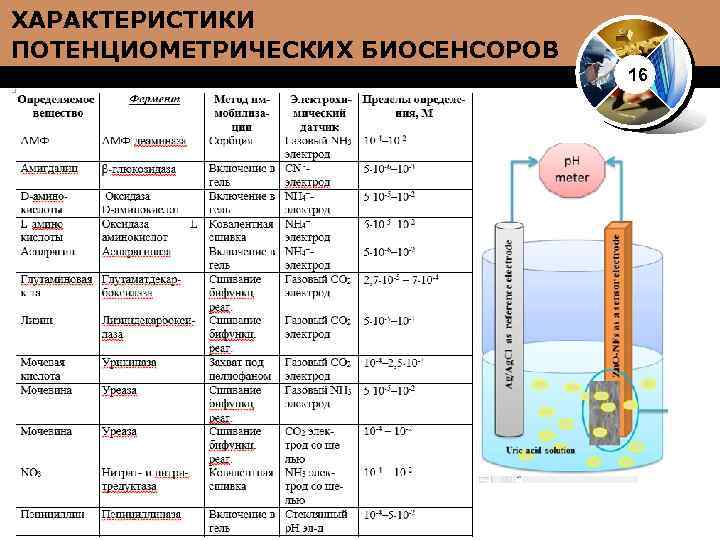

ХАРАКТЕРИСТИКИ ПОТЕНЦИОМЕТРИЧЕСКИХ БИОСЕНСОРОВ 16

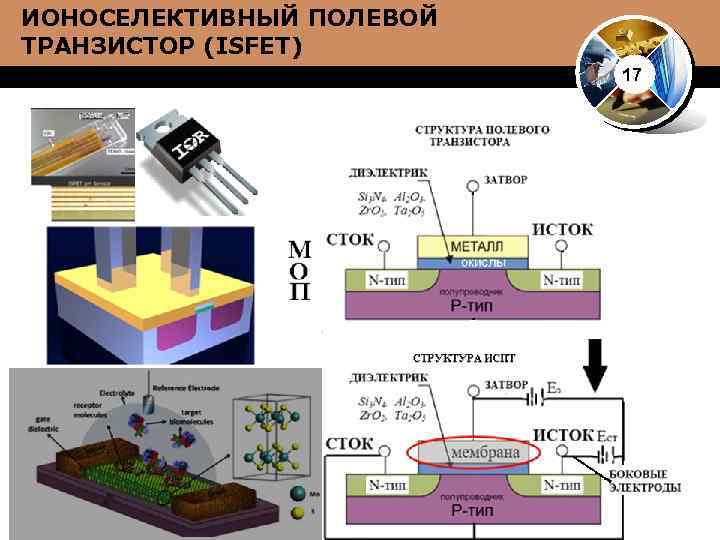

ИОНОСЕЛЕКТИВНЫЙ ПОЛЕВОЙ ТРАНЗИСТОР (ISFET) 17 окислы

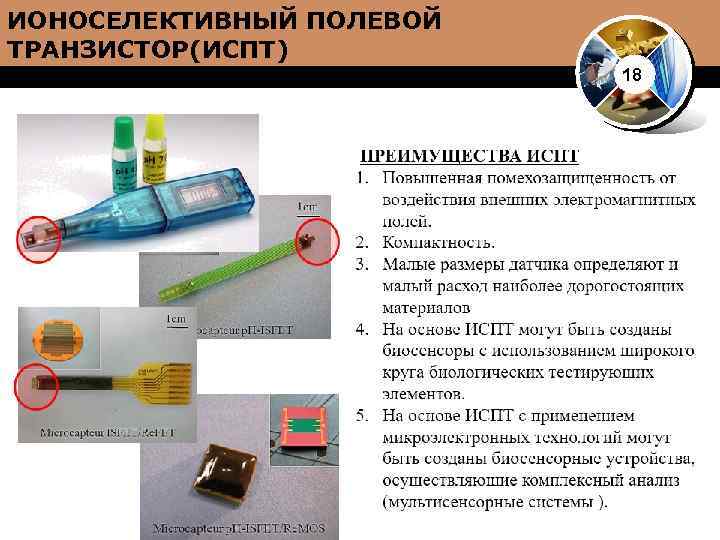

ИОНОСЕЛЕКТИВНЫЙ ПОЛЕВОЙ ТРАНЗИСТОР(ИСПТ) 18

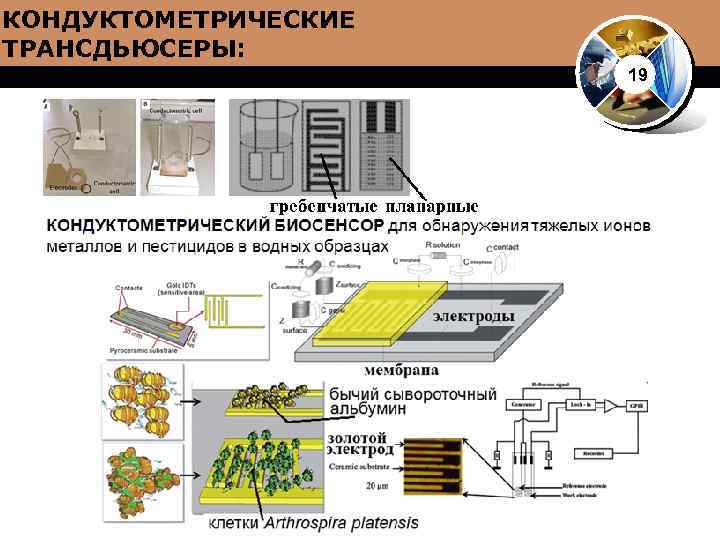

КОНДУКТОМЕТРИЧЕСКИЕ ТРАНСДЬЮСЕРЫ: 19

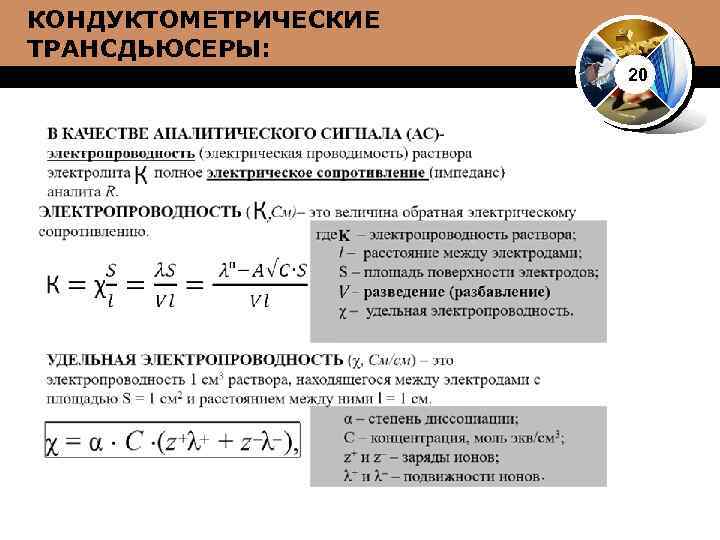

КОНДУКТОМЕТРИЧЕСКИЕ ТРАНСДЬЮСЕРЫ: 20
КОНДУКТОМЕТРИЧЕСКИЕ БИОСЕНСОРЫ: 21 Кондуктометрические имеют ряд преимуществ по сравнению с амперометрическими биосенсорами – миниатюрнее, крупномасштабное производство, недорогие технологии. ПРИМЕНЕНИЕ: 1. анализ сложных газовых смесей (по изменению электрической проводимости раствора поглотителя, который селективно реагирует с определяемым газом) 2. определение общего содержания электролитов в растворе (например, определение солей в минеральной, морской, речной воде); 3. контроль качества дистиллированной воды (наиболее эффективный метод !); 4. контроль качества жидких пищевых продуктов (молока, напитков, вин);

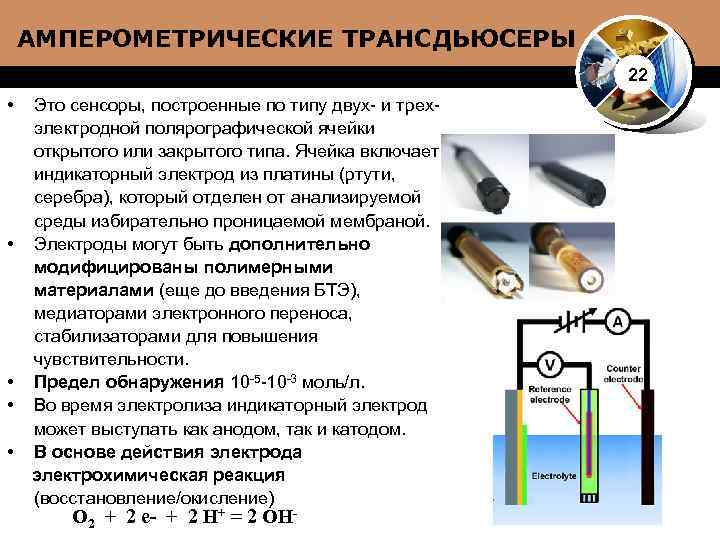

АМПЕРОМЕТРИЧЕСКИЕ ТРАНСДЬЮСЕРЫ 22 • • • Это сенсоры, построенные по типу двух- и трехэлектродной полярографической ячейки открытого или закрытого типа. Ячейка включает индикаторный электрод из платины (ртути, серебра), который отделен от анализируемой среды избирательно проницаемой мембраной. Электроды могут быть дополнительно модифицированы полимерными материалами (еще до введения БТЭ), медиаторами электронного переноса, стабилизаторами для повышения чувствительности. Предел обнаружения 10 -5 -10 -3 моль/л. Во время электролиза индикаторный электрод может выступать как анодом, так и катодом. В основе действия электрода электрохимическая реакция (восстановление/окисление) О 2 + 2 е- + 2 Н+ = 2 ОН-

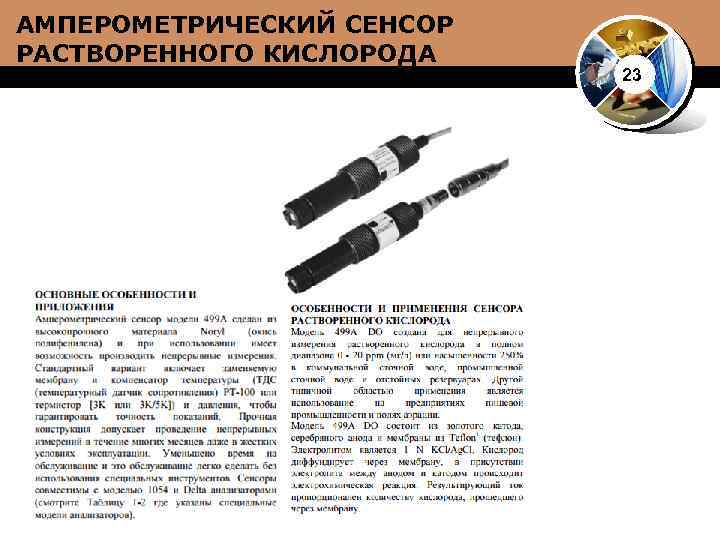

АМПЕРОМЕТРИЧЕСКИЙ СЕНСОР РАСТВОРЕННОГО КИСЛОРОДА 23

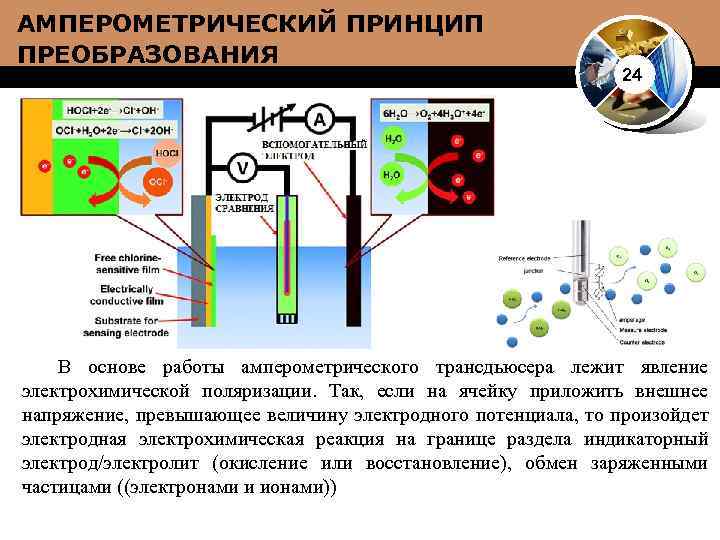

АМПЕРОМЕТРИЧЕСКИЙ ПРИНЦИП ПРЕОБРАЗОВАНИЯ 24 В основе работы амперометрического трансдьюсера лежит явление электрохимической поляризации. Так, если на ячейку приложить внешнее напряжение, превышающее величину электродного потенциала, то произойдет электродная электрохимическая реакция на границе раздела индикаторный электрод/электролит (окисление или восстановление), обмен заряженными частицами ((электронами и ионами))

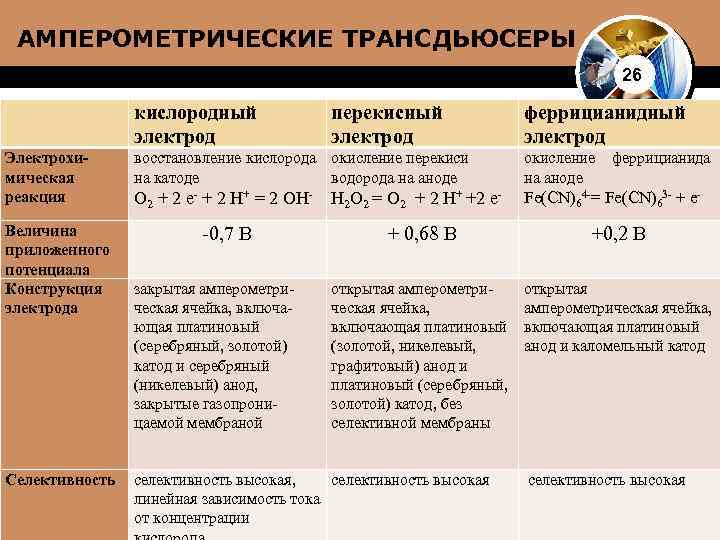

АМПЕРОМЕТРИЧЕСКИЕ ТРАНСДЬЮСЕРЫ 26 Электрохимическая реакция Величина приложенного потенциала Конструкция электрода Селективность кислородный электрод перекисный электрод восстановление кислорода окисление перекиси на катоде водорода на аноде О 2 + 2 е + 2 Н+ = 2 ОН 0, 7 В закрытая амперометри ческая ячейка, включа ющая платиновый (серебряный, золотой) катод и серебряный (никелевый) анод, закрытые газопрони цаемой мембраной феррицианидный электрод окисление феррицианида на аноде Н 2 О 2 = О 2 + 2 Н+ +2 е Fe(CN)64 = Fe(CN)63 + e + 0, 68 В +0, 2 В открытая амперометри ческая ячейка, включающая платиновый (золотой, никелевый, графитовый) анод и платиновый (серебряный, золотой) катод, без селективной мембраны открытая амперометрическая ячейка, включающая платиновый анод и каломельный катод селективность высокая, селективность высокая линейная зависимость тока от концентрации селективность высокая

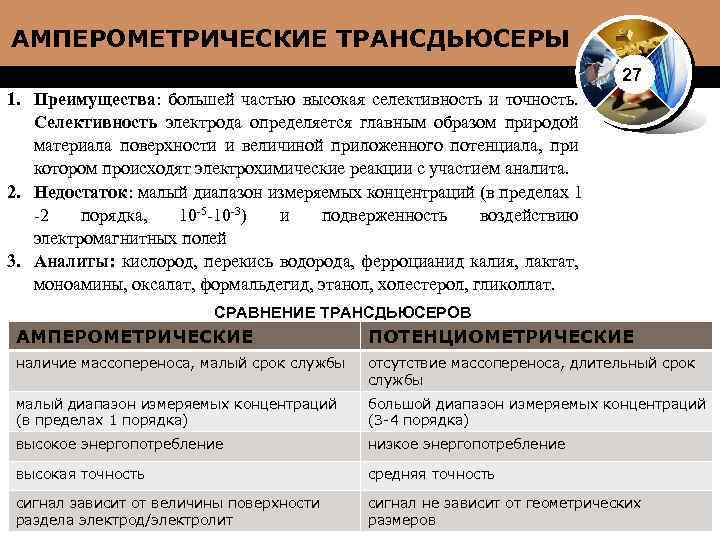

АМПЕРОМЕТРИЧЕСКИЕ ТРАНСДЬЮСЕРЫ 27 1. Преимущества: большей частью высокая селективность и точность. Селективность электрода определяется главным образом природой материала поверхности и величиной приложенного потенциала, при котором происходят электрохимические реакции с участием аналита. 2. Недостаток: малый диапазон измеряемых концентраций (в пределах 1 2 порядка, 10 5 10 3) и подверженность воздействию электромагнитных полей 3. Аналиты: кислород, перекись водорода, ферроцианид калия, лактат, моноамины, оксалат, формальдегид, этанол, холестерол, гликоллат. СРАВНЕНИЕ ТРАНСДЬЮСЕРОВ АМПЕРОМЕТРИЧЕСКИЕ ПОТЕНЦИОМЕТРИЧЕСКИЕ наличие массопереноса, малый срок службы отсутствие массопереноса, длительный срок службы малый диапазон измеряемых концентраций (в пределах 1 порядка) большой диапазон измеряемых концентраций (3 -4 порядка) высокое энергопотребление низкое энергопотребление высокая точность средняя точность сигнал зависит от величины поверхности раздела электрод/электролит сигнал не зависит от геометрических размеров

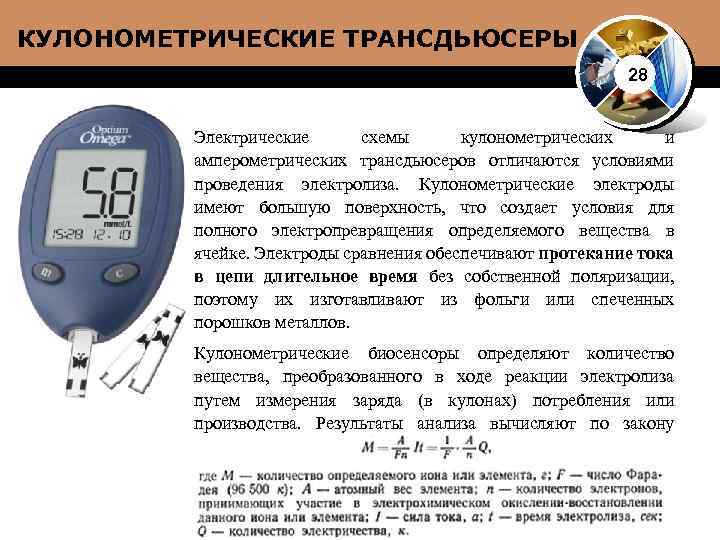

КУЛОНОМЕТРИЧЕСКИЕ ТРАНСДЬЮСЕРЫ 28 Электрические схемы кулонометрических и амперометрических трансдьюсеров отличаются условиями проведения электролиза. Кулонометрические электроды имеют большую поверхность, что создает условия для полного электропревращения определяемого вещества в ячейке. Электроды сравнения обеспечивают протекание тока в цепи длительное время без собственной поляризации, поэтому их изготавливают из фольги или спеченных порошков металлов. Кулонометрические биосенсоры определяют количество вещества, преобразованного в ходе реакции электролиза путем измерения заряда (в кулонах) потребления или производства. Результаты анализа вычисляют по закону Фарадея.
LOGO 2017

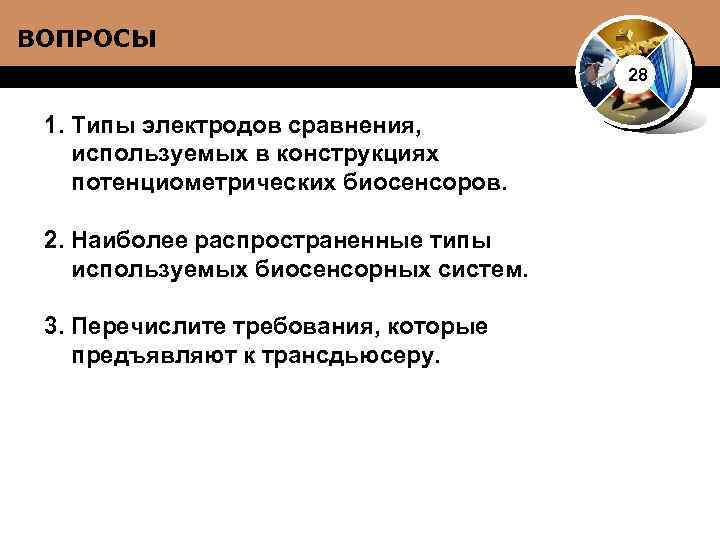

ВОПРОСЫ 28 1. Типы электродов сравнения, используемых в конструкциях потенциометрических биосенсоров. 2. Наиболее распространенные типы используемых биосенсорных систем. 3. Перечислите требования, которые предъявляют к трансдьюсеру.

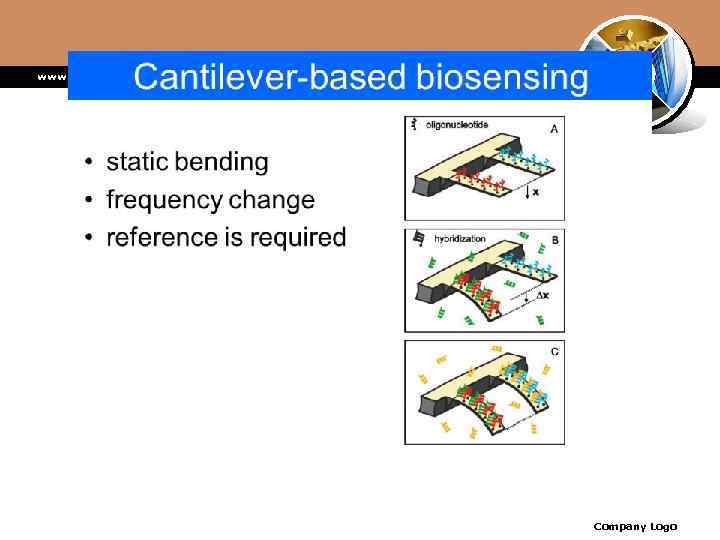

www. thmemgallery. com Company Logo
www. thmemgallery. com Company Logo

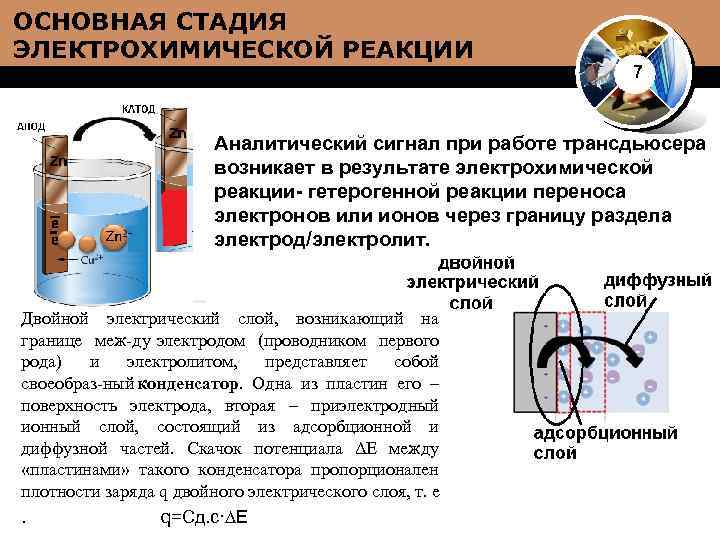

ОСНОВНАЯ СТАДИЯ ЭЛЕКТРОХИМИЧЕСКОЙ РЕАКЦИИ 7 Аналитический сигнал при работе трансдьюсера возникает в результате электрохимической реакции- гетерогенной реакции переноса электронов или ионов через границу раздела электрод/электролит. Двойной электрический слой, возникающий на границе меж ду электродом (проводником первого рода) и электролитом, представляет собой своеобраз ный конденсатор. Одна из пластин его – поверхность электрода, вторая – приэлектродный ионный слой, состоящий из адсорбционной и диффузной частей. Скачок потенциала ΔЕ между «пластинами» такого конденсатора пропорционален плотности заряда q двойного электрического слоя, т. е. q=Cд. с·∆Е

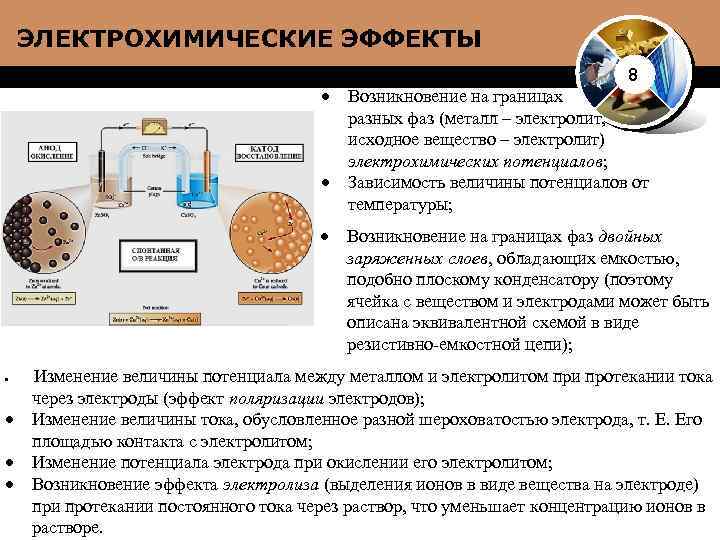

ЭЛЕКТРОХИМИЧЕСКИЕ ЭФФЕКТЫ 8 Возникновение на границах разных фаз (металл – электролит, исходное вещество – электролит) электрохимических потенциалов; Зависимость величины потенциалов от температуры; Возникновение на границах фаз двойных заряженных слоев, обладающих емкостью, подобно плоскому конденсатору (поэтому ячейка с веществом и электродами может быть описана эквивалентной схемой в виде резистивно емкостной цепи); Изменение величины потенциала между металлом и электролитом при протекании тока через электроды (эффект поляризации электродов); Изменение величины тока, обусловленное разной шероховатостью электрода, т. Е. Его площадью контакта с электролитом; Изменение потенциала электрода при окислении его электролитом; Возникновение эффекта электролиза (выделения ионов в виде вещества на электроде) при протекании постоянного тока через раствор, что уменьшает концентрацию ионов в растворе.
