Биоритмы

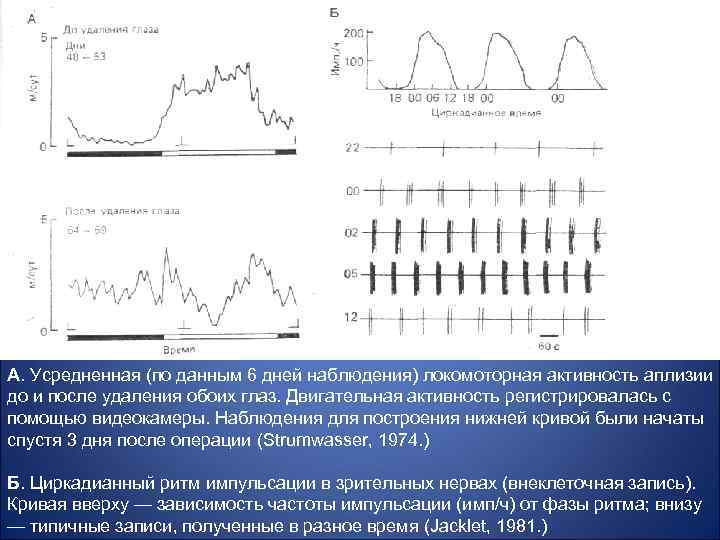

А. Усредненная (по данным 6 дней наблюдения) локомоторная активность аплизии до и после удаления обоих глаз. Двигательная активность регистрировалась с помощью видеокамеры. Наблюдения для построения нижней кривой были начаты спустя 3 дня после операции (Strumwasser, 1974. ) Б. Циркадианный ритм импульсации в зрительных нервах (внеклеточная запись). Кривая вверху — зависимость частоты импульсации (имп/ч) от фазы ритма; внизу — типичные записи, полученные в разное время (Jacklet, 1981. )

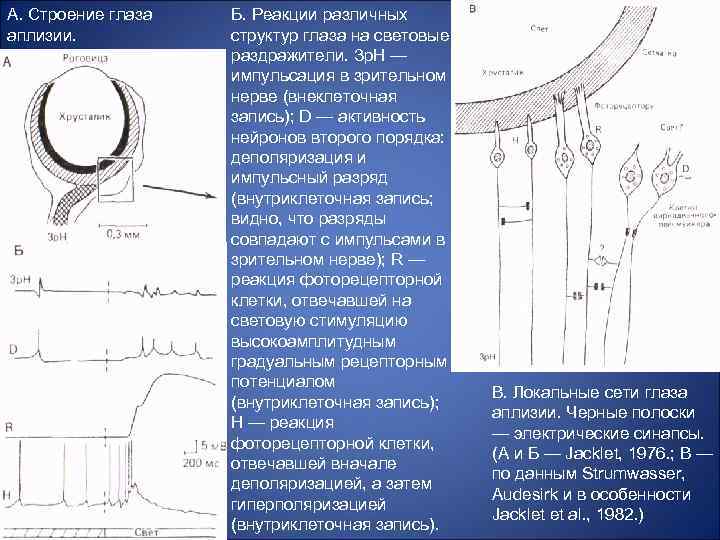

А. Строение глаза аплизии. Б. Реакции различных структур глаза на световые раздражители. Зр. Н — импульсация в зрительном нерве (внеклеточная запись); D — активность нейронов второго порядка: деполяризация и импульсный разряд (внутриклеточная запись; видно, что разряды совпадают с импульсами в зрительном нерве); R — реакция фоторецепторной клетки, отвечавшей на световую стимуляцию высокоамплитудным градуальным рецепторным потенциалом (внутриклеточная запись); Н — реакция фоторецепторной клетки, отвечавшей вначале деполяризацией, а затем гиперполяризацией (внутриклеточная запись). В. Локальные сети глаза аплизии. Черные полоски — электрические синапсы. (А и Б — Jacklet, 1976. ; В — по данным Strumwasser, Audesirk и в особенности Jacklet et al. , 1982. )

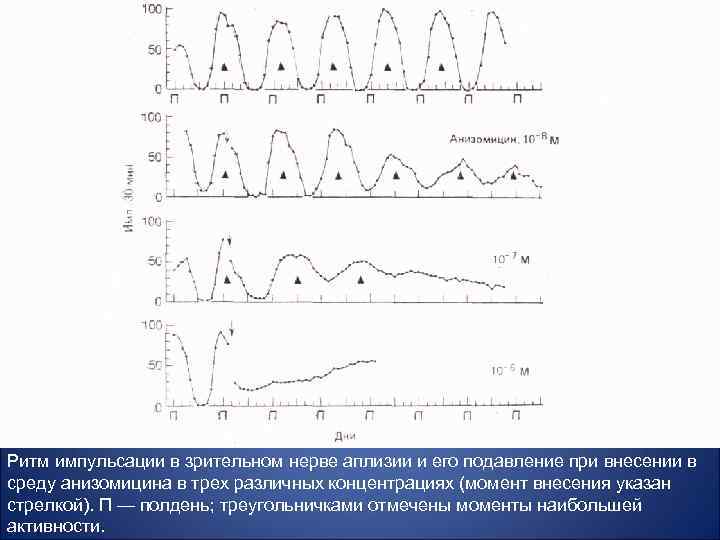

Ритм импульсации в зрительном нерве аплизии и его подавление при внесении в среду анизомицина в трех различных концентрациях (момент внесения указан стрелкой). П — полдень; треугольничками отмечены моменты наибольшей активности.
Гипотеза Жака Лева о механизме отрицательных и положительных таксисов А. Отрицательный фототаксис. Более сильное освещение одного глаза приводит к более интенсивным локомоторным движениям ипсилатеральных конечностей. Б. Положительный фототаксис. Более сильное освещение одного глаза вызывает более интенсивные движения контралатеральных конечностей. (J. M. Camhi, Flight Orientation in Locusts, 1971. )

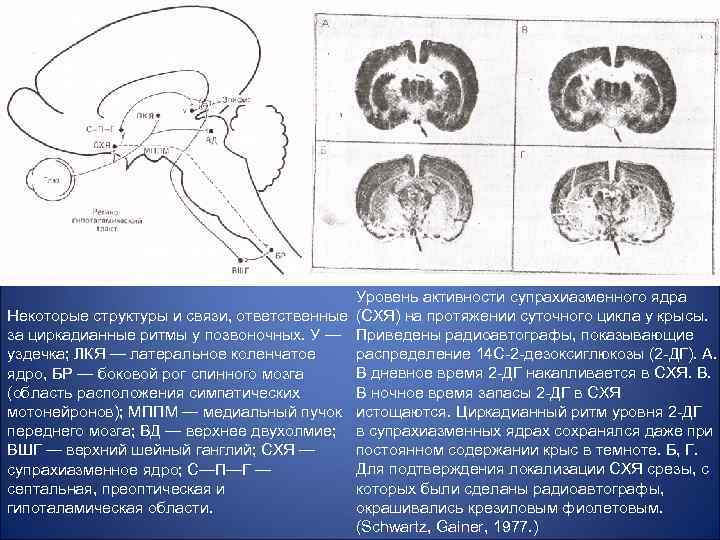

Уровень активности супрахиазменного ядра Некоторые структуры и связи, ответственные (СХЯ) на протяжении суточного цикла у крысы. за циркадианные ритмы у позвоночных. У — Приведены радиоавтографы, показывающие распределение 14 С-2 -дезоксиглюкозы (2 -ДГ). А. уздечка; ЛКЯ — латеральное коленчатое В дневное время 2 -ДГ накапливается в СХЯ. В. ядро, БР — боковой рог спинного мозга В ночное время запасы 2 -ДГ в СХЯ (область расположения симпатических мотонейронов); МППМ — медиальный пучок истощаются. Циркадианный ритм уровня 2 -ДГ переднего мозга; ВД — верхнее двухолмие; в супрахиазменных ядрах сохранялся даже при постоянном содержании крыс в темноте. Б, Г. ВШГ — верхний шейный ганглий; СХЯ — Для подтверждения локализации СХЯ срезы, с супрахиазменное ядро; С—П—Г — которых были сделаны радиоавтографы, септальная, преоптическая и окрашивались крезиловым фиолетовым. гипоталамическая области. (Schwartz, Gainer, 1977. )

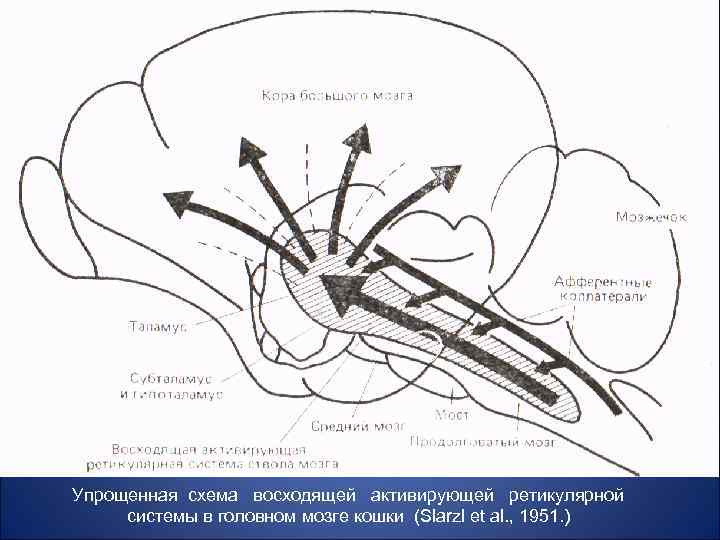

Упрощенная схема восходящей активирующей ретикулярной системы в головном мозге кошки (Slarzl et al. , 1951. )
Нормальные циклы сна у человека в различные возрастные периоды. Периоды сна со сновидениями выделены черным цветом. Видно, что у детей сон глубже, а старики чаще просыпаются. Стадии указаны по данным ЭЭГ. (Kales, 1974. )
