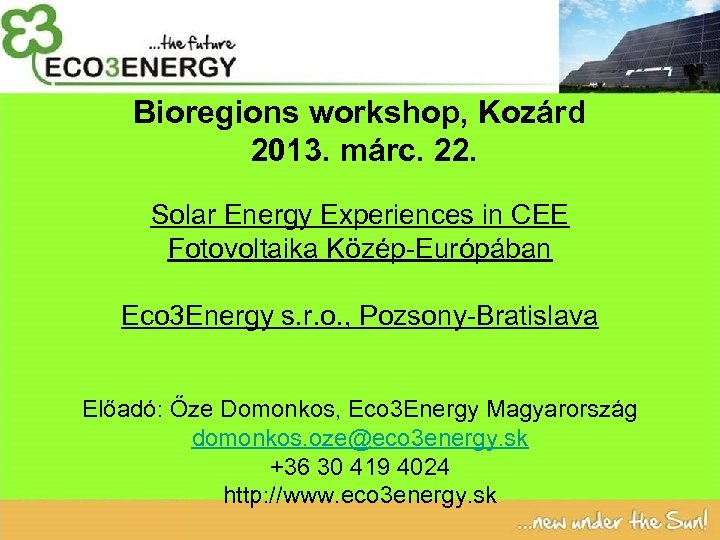

Bioregions workshop, Kozárd 2013. márc. 22. Solar Energy Experiences in CEE Fotovoltaika Közép-Európában Eco 3 Energy s. r. o. , Pozsony-Bratislava Előadó: Őze Domonkos, Eco 3 Energy Magyarország domonkos. oze@eco 3 energy. sk +36 30 419 4024 http: //www. eco 3 energy. sk
Tartalom Content Naperőmű technológia bemutatása Presenting photovoltaic technology Naperőmű tapasztalatok és lehetőségek Solar power plant experiences and chances Kérdések Questions

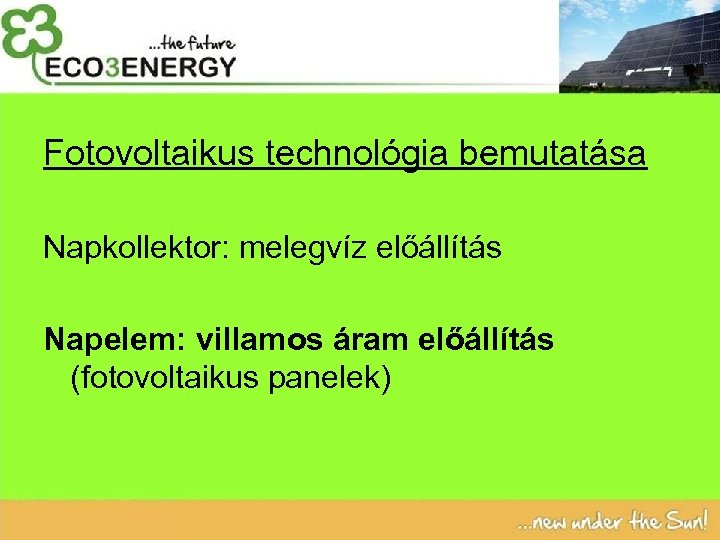

Fotovoltaikus technológia bemutatása Napkollektor: melegvíz előállítás Napelem: villamos áram előállítás (fotovoltaikus panelek)
Napelemes rendszer felépítése Basic PV scheme
PV plants

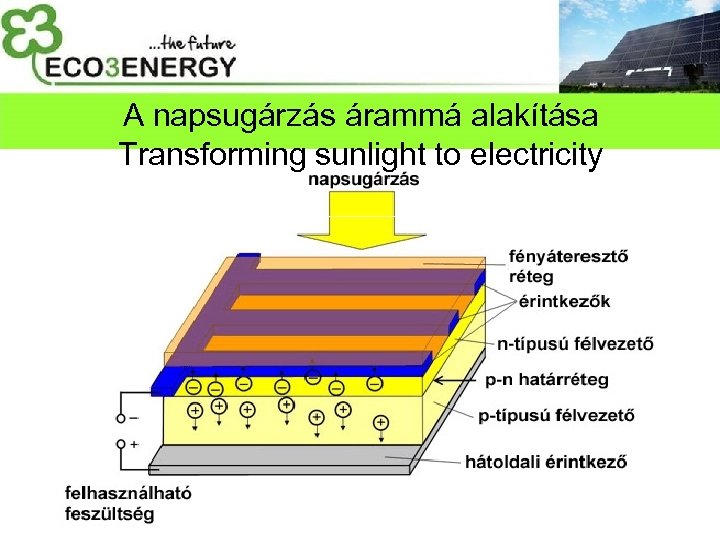

A napsugárzás árammá alakítása Transforming sunlight to electricity

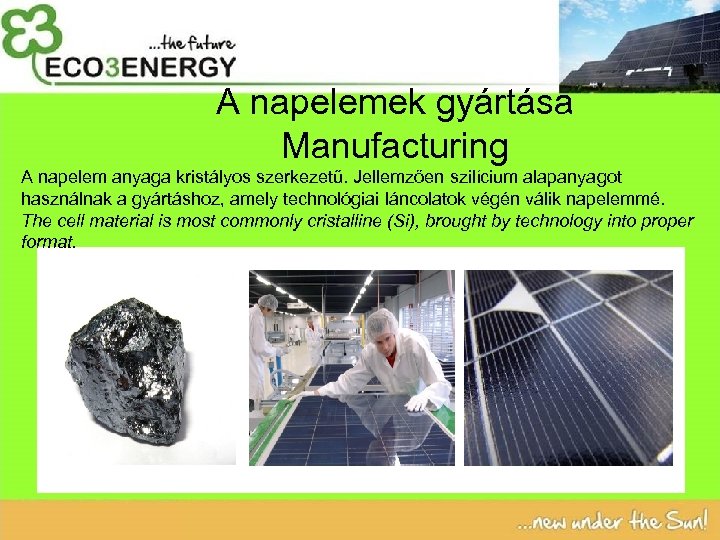

A napelemek gyártása Manufacturing A napelem anyaga kristályos szerkezetű. Jellemzően szilícium alapanyagot használnak a gyártáshoz, amely technológiai láncolatok végén válik napelemmé. The cell material is most commonly cristalline (Si), brought by technology into proper format.

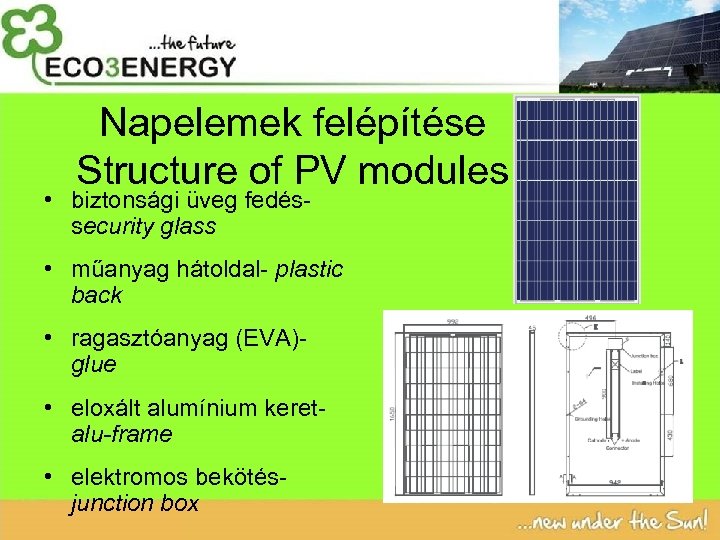

Napelemek felépítése Structure of PV modules • biztonsági üveg fedéssecurity glass • műanyag hátoldal- plastic back • ragasztóanyag (EVA)glue • eloxált alumínium keretalu-frame • elektromos bekötésjunction box

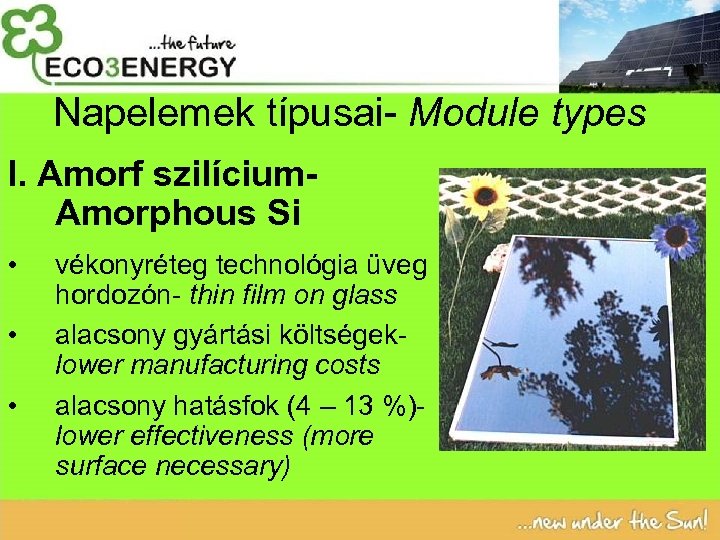

Napelemek típusai- Module types I. Amorf szilícium. Amorphous Si • • • vékonyréteg technológia üveg hordozón- thin film on glass alacsony gyártási költségeklower manufacturing costs alacsony hatásfok (4 – 13 %)lower effectiveness (more surface necessary)

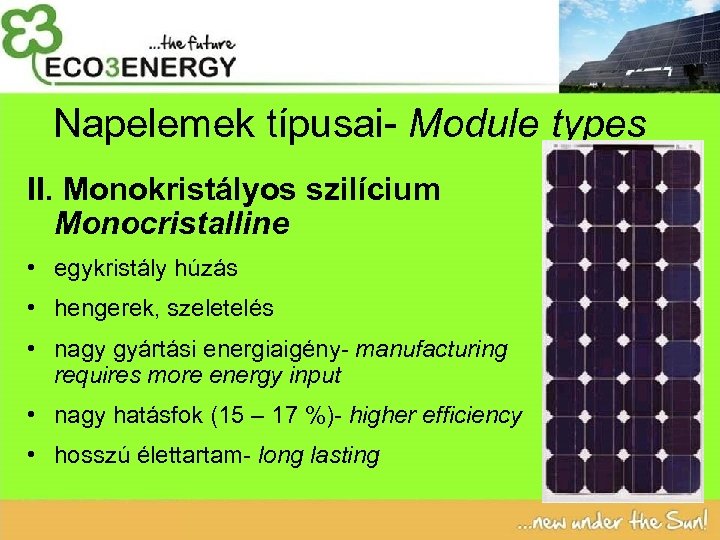

Napelemek típusai- Module types II. Monokristályos szilícium Monocristalline • egykristály húzás • hengerek, szeletelés • nagy gyártási energiaigény- manufacturing requires more energy input • nagy hatásfok (15 – 17 %)- higher efficiency • hosszú élettartam- long lasting

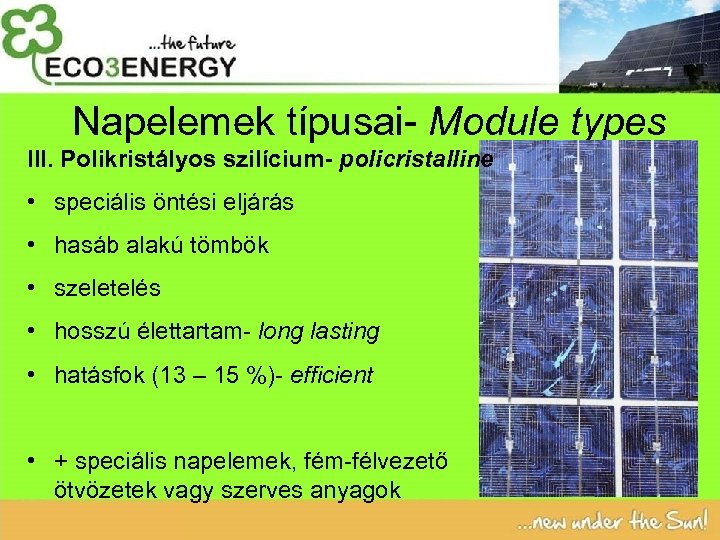

Napelemek típusai- Module types III. Polikristályos szilícium- policristalline • speciális öntési eljárás • hasáb alakú tömbök • szeletelés • hosszú élettartam- long lasting • hatásfok (13 – 15 %)- efficient • + speciális napelemek, fém-félvezető ötvözetek vagy szerves anyagok

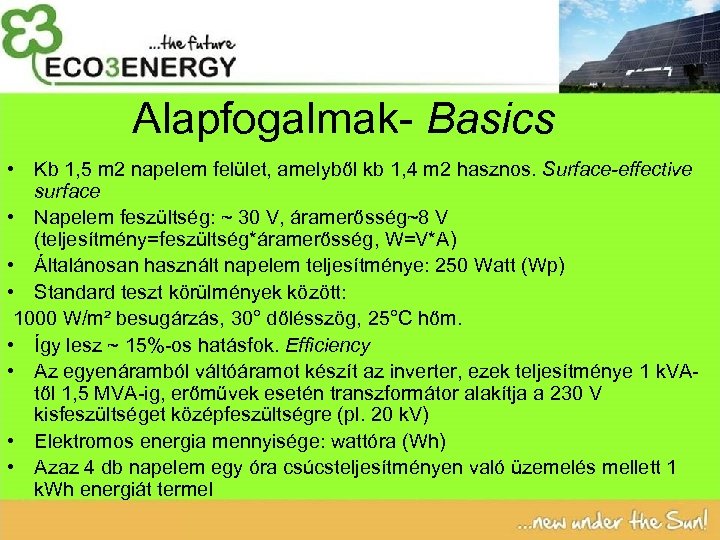

Alapfogalmak- Basics • Kb 1, 5 m 2 napelem felület, amelyből kb 1, 4 m 2 hasznos. Surface-effective surface • Napelem feszültség: ~ 30 V, áramerősség~8 V (teljesítmény=feszültség*áramerősség, W=V*A) • Általánosan használt napelem teljesítménye: 250 Watt (Wp) • Standard teszt körülmények között: 1000 W/m² besugárzás, 30° dőlésszög, 25°C hőm. • Így lesz ~ 15%-os hatásfok. Efficiency • Az egyenáramból váltóáramot készít az inverter, ezek teljesítménye 1 k. VAtől 1, 5 MVA-ig, erőművek esetén transzformátor alakítja a 230 V kisfeszültséget középfeszültségre (pl. 20 k. V) • Elektromos energia mennyisége: wattóra (Wh) • Azaz 4 db napelem egy óra csúcsteljesítményen való üzemelés mellett 1 k. Wh energiát termel

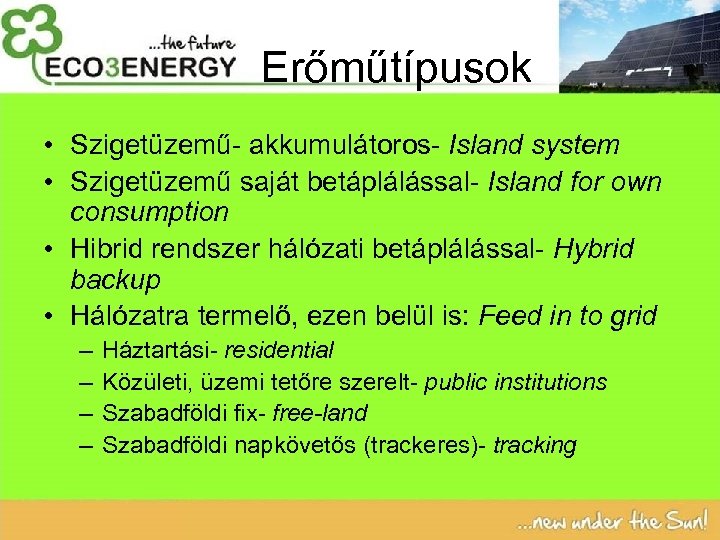

Erőműtípusok • Szigetüzemű- akkumulátoros- Island system • Szigetüzemű saját betáplálással- Island for own consumption • Hibrid rendszer hálózati betáplálással- Hybrid backup • Hálózatra termelő, ezen belül is: Feed in to grid – – Háztartási- residential Közületi, üzemi tetőre szerelt- public institutions Szabadföldi fix- free-land Szabadföldi napkövetős (trackeres)- tracking

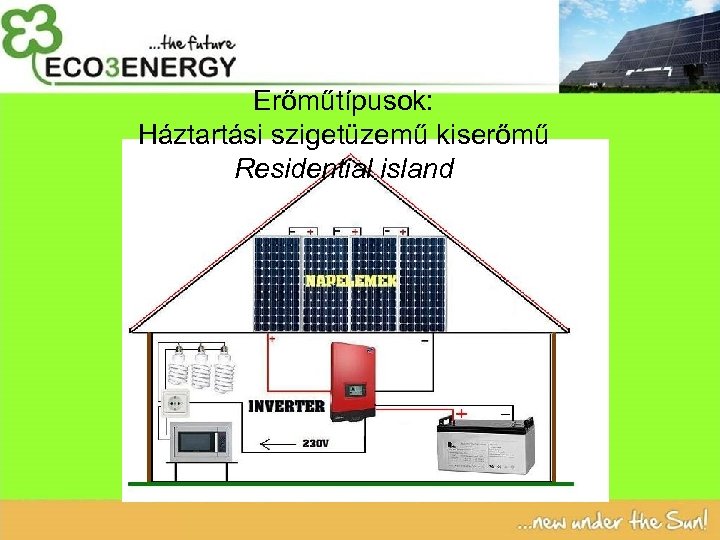

Erőműtípusok: Háztartási szigetüzemű kiserőmű Residential island

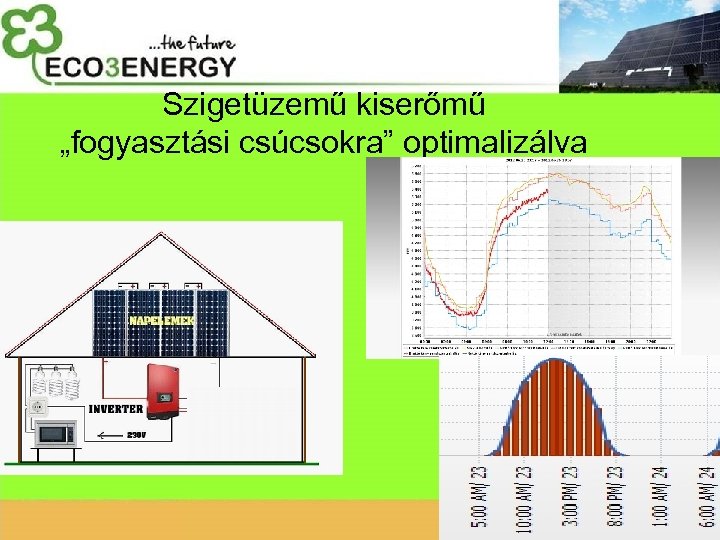

Szigetüzemű kiserőmű „fogyasztási csúcsokra” optimalizálva

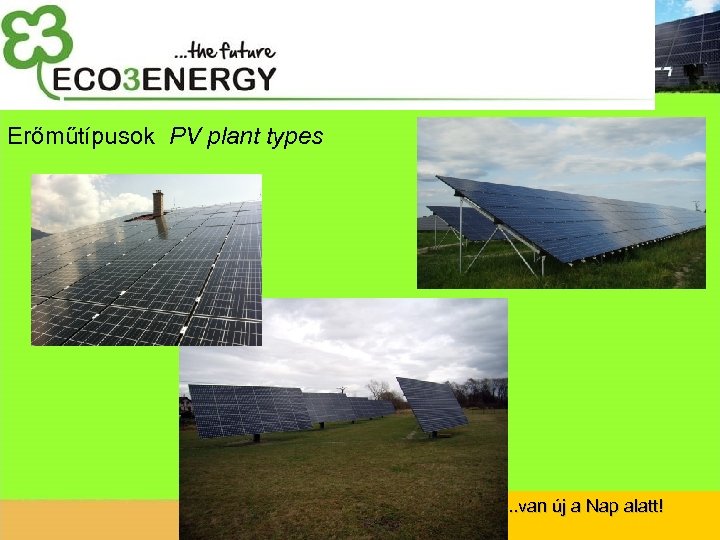

Erőműtípusok PV plant types . . . van új a Nap alatt!

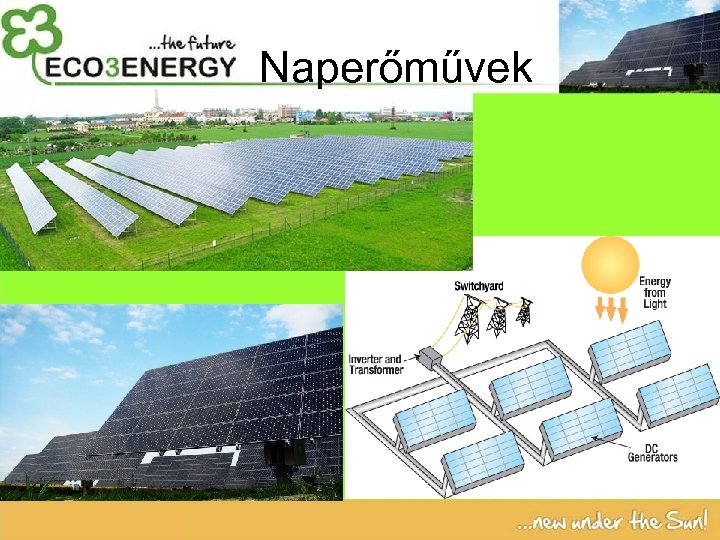

Naperőművek
Mennyit termel a napelem? Production of PV systems Befolyásoló tényezők: Influencing factors: • Egyenlítőtől való távolság- Distance from equator • Napsütéses órák száma- Sunny hours • Napi középhőmérséklet- Avg. temperature • Napelem és inverter típusa, veszteségei, degradációja Equipment type, losses, degradation • Telepítés dőlésszöge- inclination • Kábelezés és kötések minősége- Cabling and connectors • Fix vagy napkövetős elhelyezés- fixed or tracking

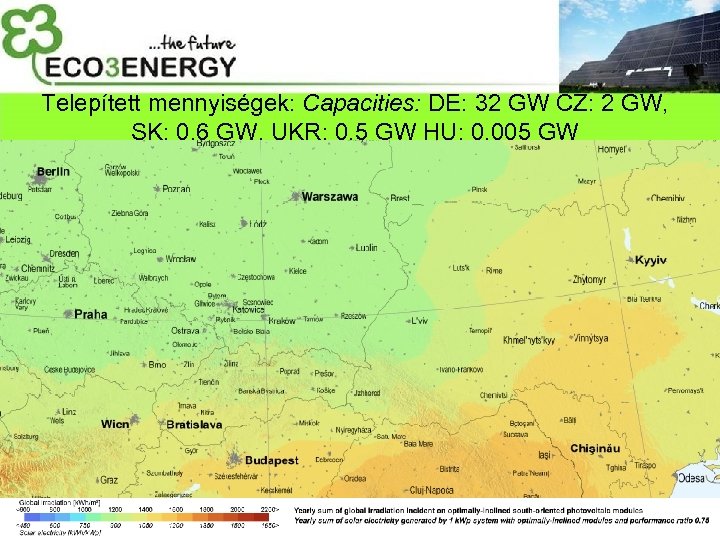

Telepített mennyiségek: Capacities: DE: 32 GW CZ: 2 GW, SK: 0, 6 GW, UKR: 0, 5 GW HU: 0, 005 GW

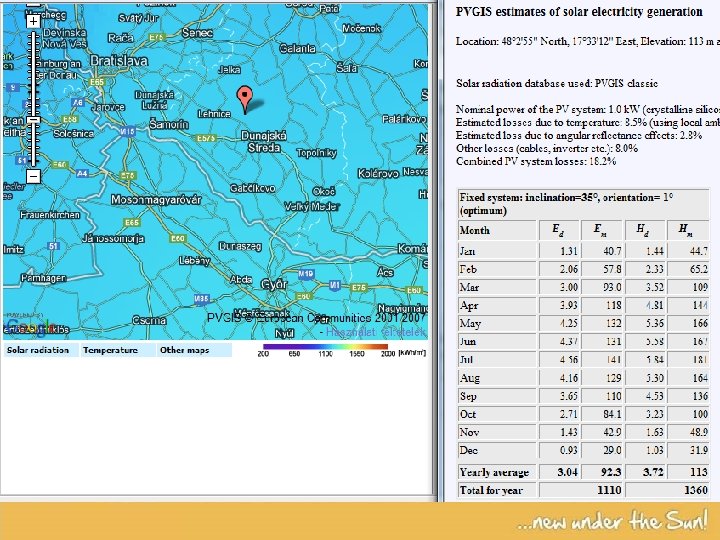

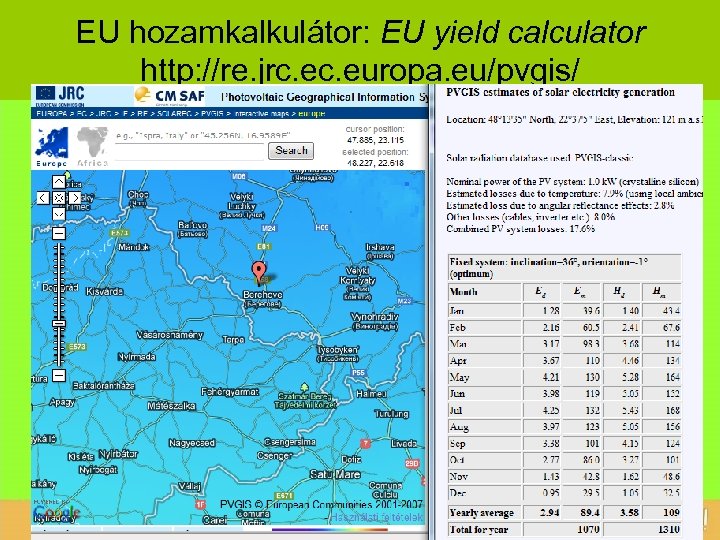

EU hozamkalkulátor: EU yield calculator http: //re. jrc. europa. eu/pvgis/
. . . a mai valóság: todays reality: • Dióspatony, SK, fix telepítés: fixed: • Napkövetős telepítés: Tracking: 1293 k. Wh/k. Wp/év 1705 k. Wh/k. Wp/év

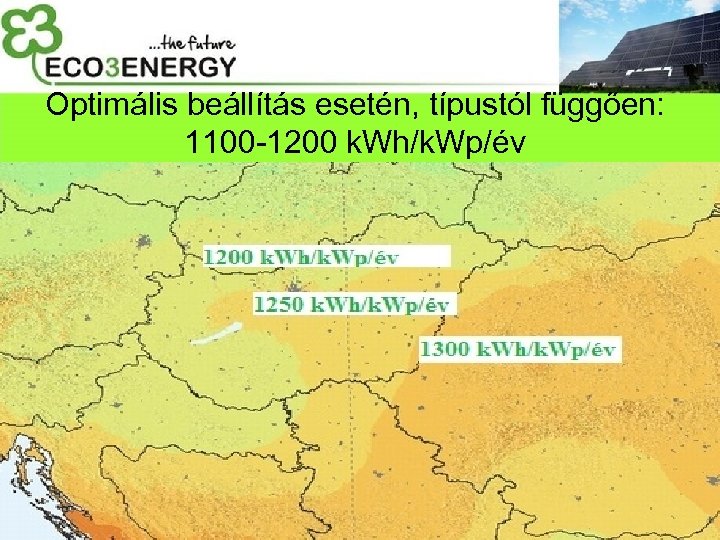

Optimális beállítás esetén, típustól függően: 1100 -1200 k. Wh/k. Wp/év

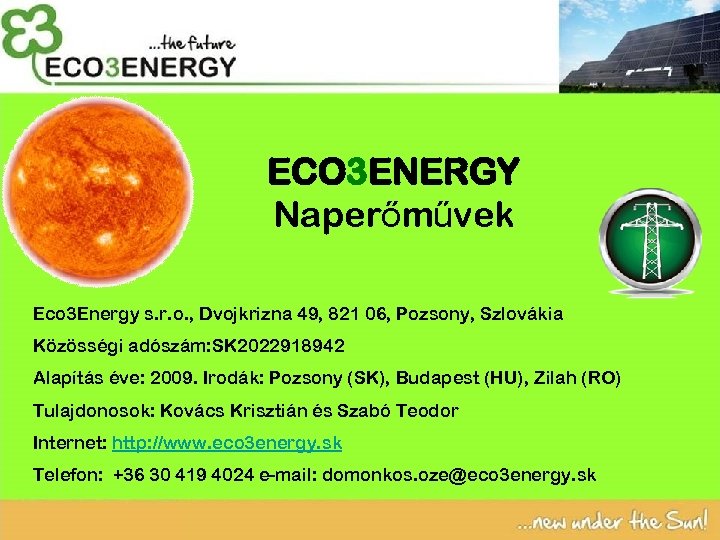

ECO 3 ENERGY Naperőművek Eco 3 Energy s. r. o. , Dvojkrizna 49, 821 06, Pozsony, Szlovákia Közösségi adószám: SK 2022918942 Alapítás éve: 2009. Irodák: Pozsony (SK), Budapest (HU), Zilah (RO) Tulajdonosok: Kovács Krisztián és Szabó Teodor Internet: http: //www. eco 3 energy. sk Telefon: +36 30 419 4024 e-mail: domonkos. oze@eco 3 energy. sk

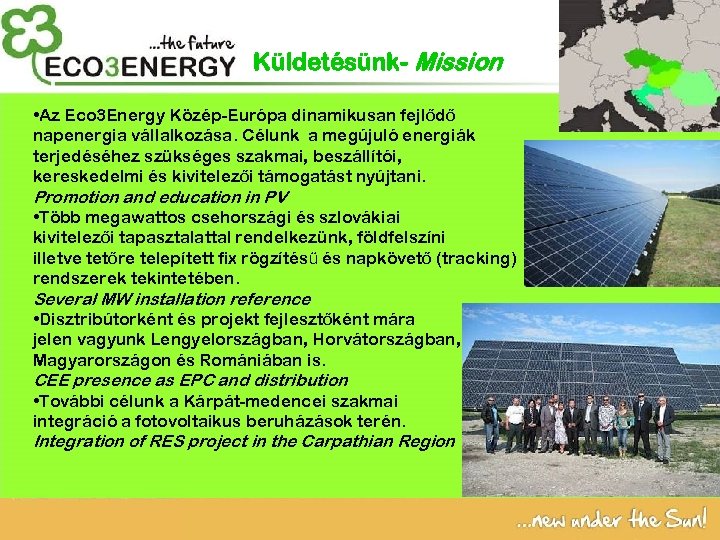

Küldetésünk- Mission • Az Eco 3 Energy Közép-Európa dinamikusan fejlődő napenergia vállalkozása. Célunk a megújuló energiák terjedéséhez szükséges szakmai, beszállítói, kereskedelmi és kivitelezői támogatást nyújtani. Promotion and education in PV • Több megawattos csehországi és szlovákiai kivitelezői tapasztalattal rendelkezünk, földfelszíni illetve tetőre telepített fix rögzítésű és napkövető (tracking) rendszerek tekintetében. Several MW installation reference • Disztribútorként és projekt fejlesztőként mára jelen vagyunk Lengyelországban, Horvátországban, Magyarországon és Romániában is. CEE presence as EPC and distribution • További célunk a Kárpát-medencei szakmai integráció a fotovoltaikus beruházások terén. Integration of RES project in the Carpathian Region

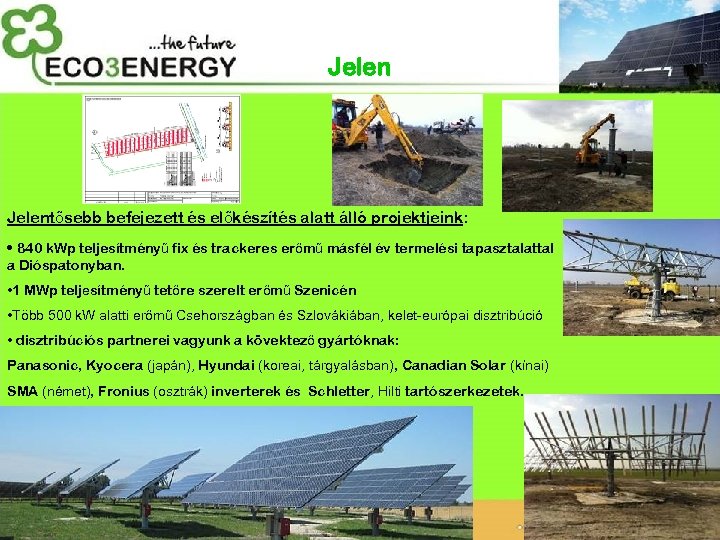

Jelentősebb befejezett és előkészítés alatt álló projektjeink: • 840 k. Wp teljesítményű fix és trackeres erőmű másfél év termelési tapasztalattal a Dióspatonyban. • 1 MWp teljesítményű tetőre szerelt erőmű Szenicén • Több 500 k. W alatti erőmű Csehországban és Szlovákiában, kelet-európai disztribúció • disztribúciós partnerei vagyunk a kövektező gyártóknak: Panasonic, Kyocera (japán), Hyundai (koreai, tárgyalásban), Canadian Solar (kínai) SMA (német), Fronius (osztrák) inverterek és Schletter, Hilti tartószerkezetek.

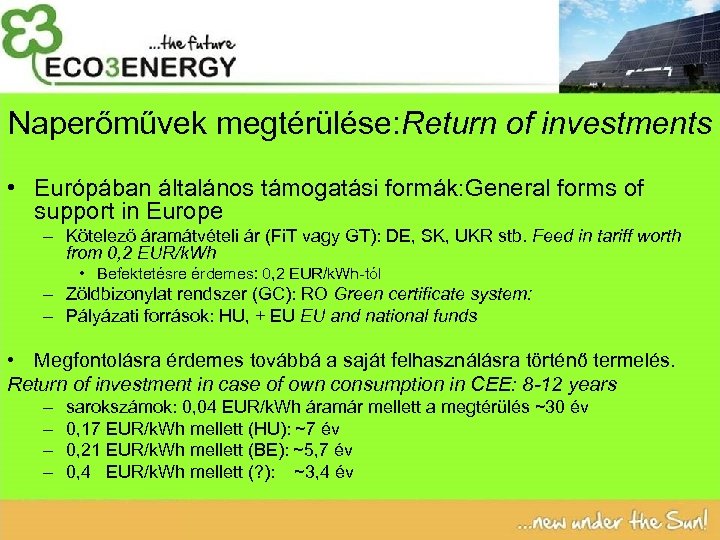

Naperőművek megtérülése: Return of investments • Európában általános támogatási formák: General forms of support in Europe – Kötelező áramátvételi ár (Fi. T vagy GT): DE, SK, UKR stb. Feed in tariff worth from 0, 2 EUR/k. Wh • Befektetésre érdemes: 0, 2 EUR/k. Wh-tól – Zöldbizonylat rendszer (GC): RO Green certificate system: – Pályázati források: HU, + EU EU and national funds • Megfontolásra érdemes továbbá a saját felhasználásra történő termelés. Return of investment in case of own consumption in CEE: 8 -12 years – – sarokszámok: 0, 04 EUR/k. Wh áramár mellett a megtérülés ~30 év 0, 17 EUR/k. Wh mellett (HU): ~7 év 0, 21 EUR/k. Wh mellett (BE): ~5, 7 év 0, 4 EUR/k. Wh mellett (? ): ~3, 4 év

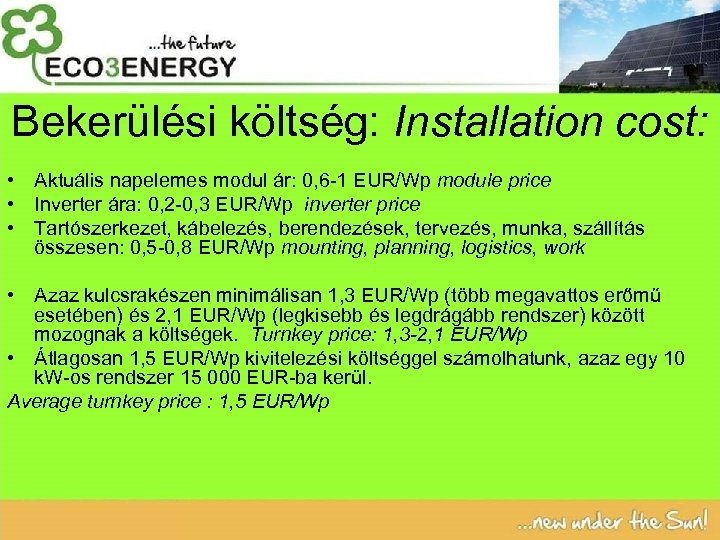

Bekerülési költség: Installation cost: • Aktuális napelemes modul ár: 0, 6 -1 EUR/Wp module price • Inverter ára: 0, 2 -0, 3 EUR/Wp inverter price • Tartószerkezet, kábelezés, berendezések, tervezés, munka, szállítás összesen: 0, 5 -0, 8 EUR/Wp mounting, planning, logistics, work • Azaz kulcsrakészen minimálisan 1, 3 EUR/Wp (több megavattos erőmű esetében) és 2, 1 EUR/Wp (legkisebb és legdrágább rendszer) között mozognak a költségek. Turnkey price: 1, 3 -2, 1 EUR/Wp • Átlagosan 1, 5 EUR/Wp kivitelezési költséggel számolhatunk, azaz egy 10 k. W-os rendszer 15 000 EUR-ba kerül. Average turnkey price : 1, 5 EUR/Wp

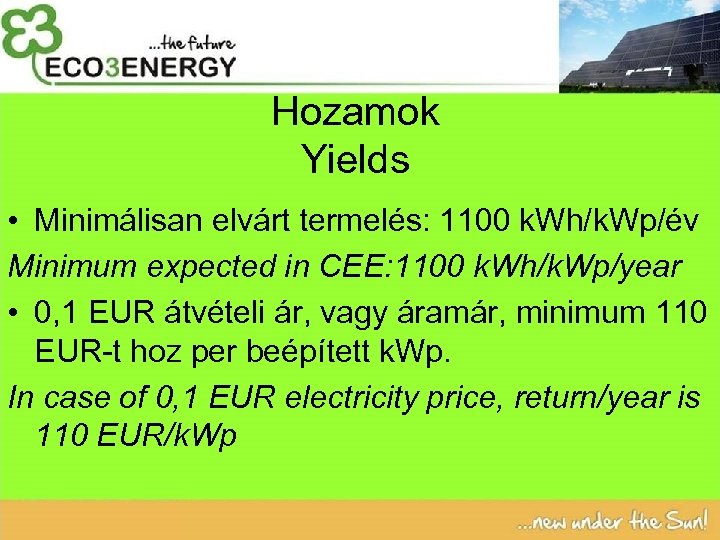

Hozamok Yields • Minimálisan elvárt termelés: 1100 k. Wh/k. Wp/év Minimum expected in CEE: 1100 k. Wh/k. Wp/year • 0, 1 EUR átvételi ár, vagy áramár, minimum 110 EUR-t hoz per beépített k. Wp. In case of 0, 1 EUR electricity price, return/year is 110 EUR/k. Wp

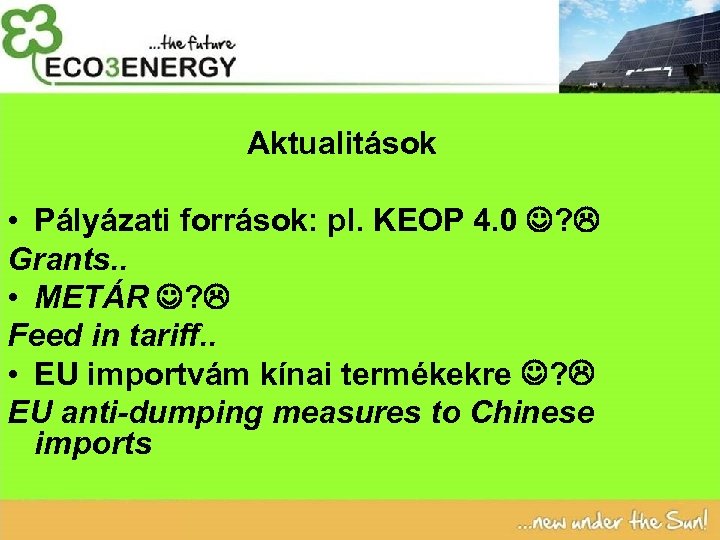

Aktualitások • Pályázati források: pl. KEOP 4. 0 ? Grants. . • METÁR ? Feed in tariff. . • EU importvám kínai termékekre ? EU anti-dumping measures to Chinese imports
Köszönöm a figyelmet! Thank you for your attention! Kérdések? Questions? Őze Domonkos domonkos. oze@eco 3 energy. sk +36 30 419 4024
