Биофизика зрения Лекция 9

Структурные элементы зрительной системы человека

Глаз и его диоптрический аппарат Биофизика зрения

Анатомическое строение глаза

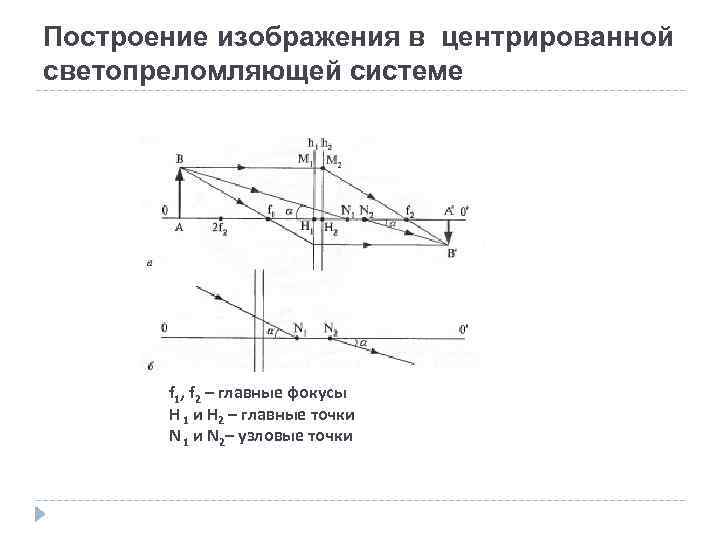

Построение изображения в центрированной светопреломляющей системе f 1, f 2 – главные фокусы Н 1 и Н 2 – главные точки N 1 и N 2– узловые точки

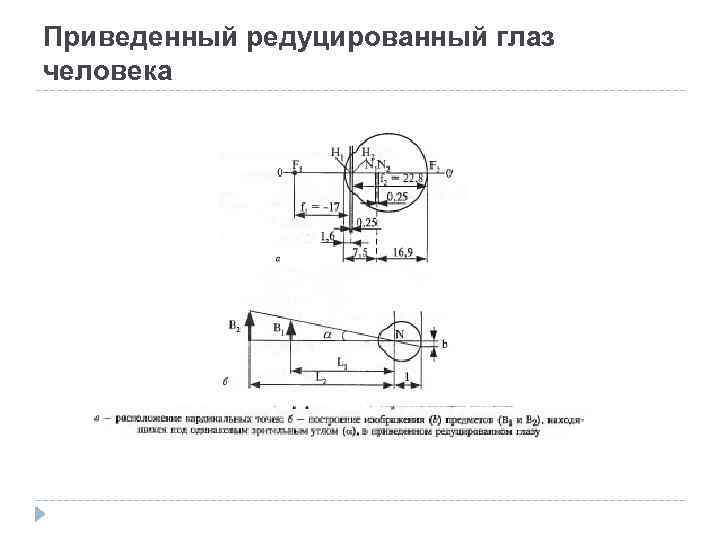

Приведенный редуцированный глаз человека

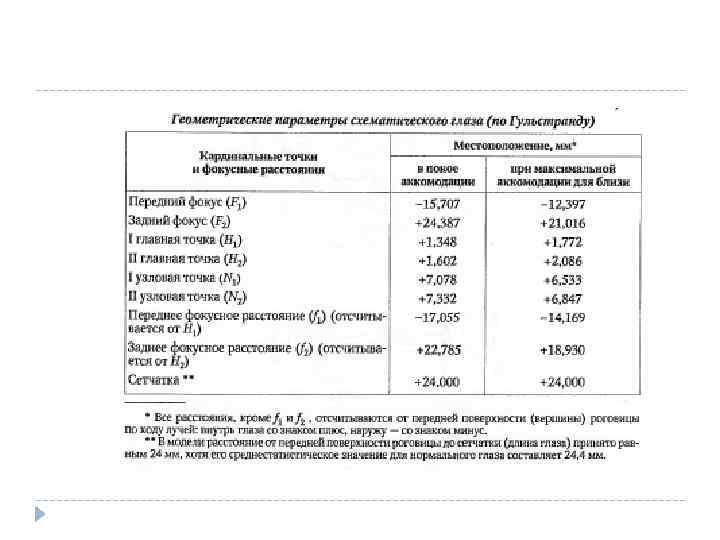

Схематический глаз (по Гульстранду) Показатели преломления: Воздуха, nв 1, 00 Роговицы, nр 1, 376 Камерной влаги и стекловидного тела, nвв 1, 336 Хрусталика, (неаккомодированный, Н) nx 1, 414 Хрусталика, (аккомодированный, А) nxa 1, 424

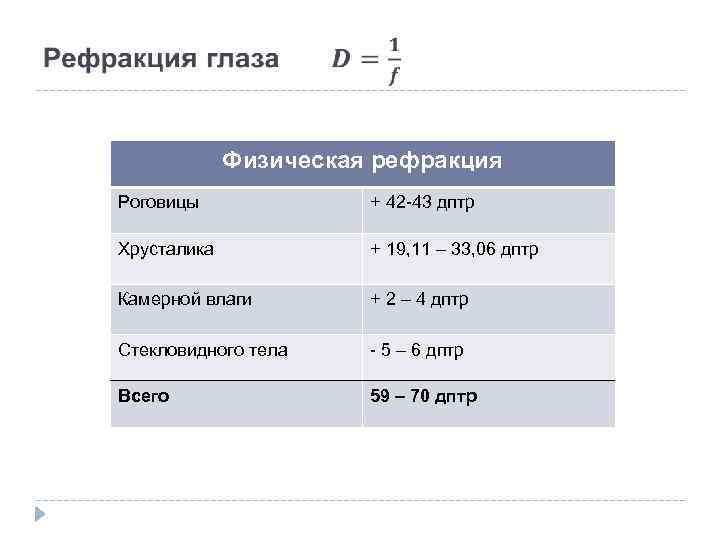

Физическая рефракция Роговицы + 42 -43 дптр Хрусталика + 19, 11 – 33, 06 дптр Камерной влаги + 2 – 4 дптр Стекловидного тела - 5 – 6 дптр Всего 59 – 70 дптр

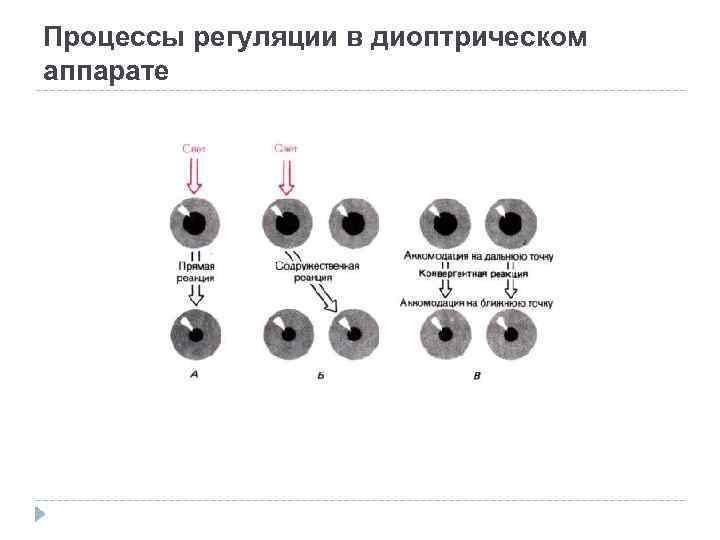

Процессы регуляции в диоптрическом аппарате

Бинокулярная координация движений глаз

Оптические недостатки глаза и аномалии рефракции Астигматизм Сферическая аберрация. Хроматическая аберрация Рассеяние света и помутнение диоптрического аппарата Миопия. Гиперметропия.

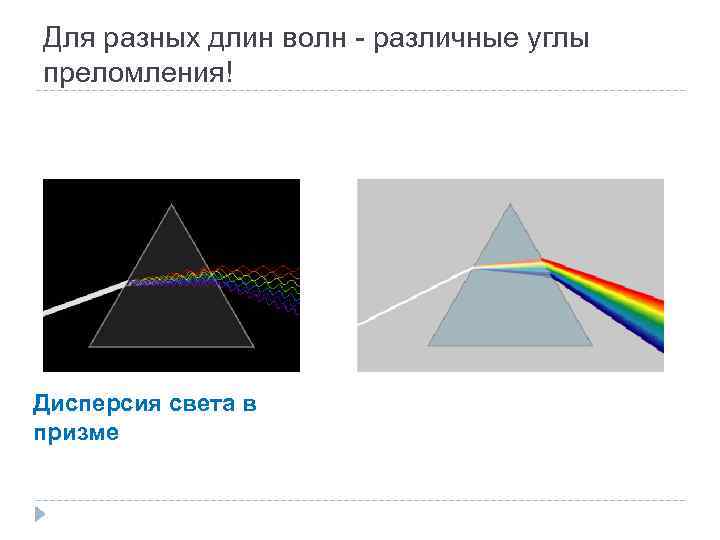

Для разных длин волн - различные углы преломления! Дисперсия света в призме

Зачем? Архитекторы готических храмов часто использовали физиологическую иллюзию при создании цветных витражей: фон делался синим, а фигуры окрашивались в другие цвета, и как бы выступали на передний план.

Почему? Знаки опасности делают красного цвета

Биофизический смысл восприятия света фоторецепторами Биофизика зрения

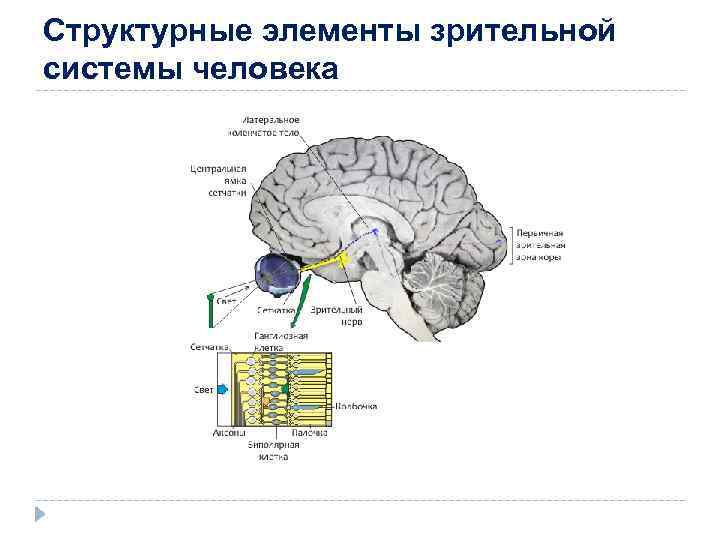

Структурные элементы зрительной системы человека

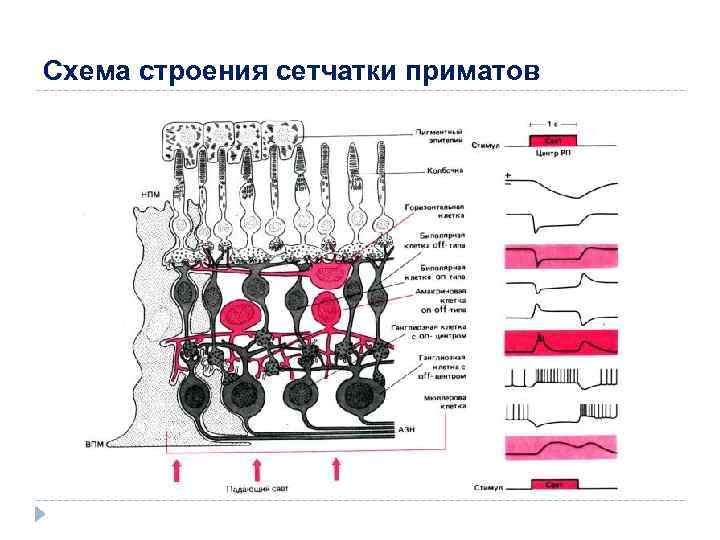

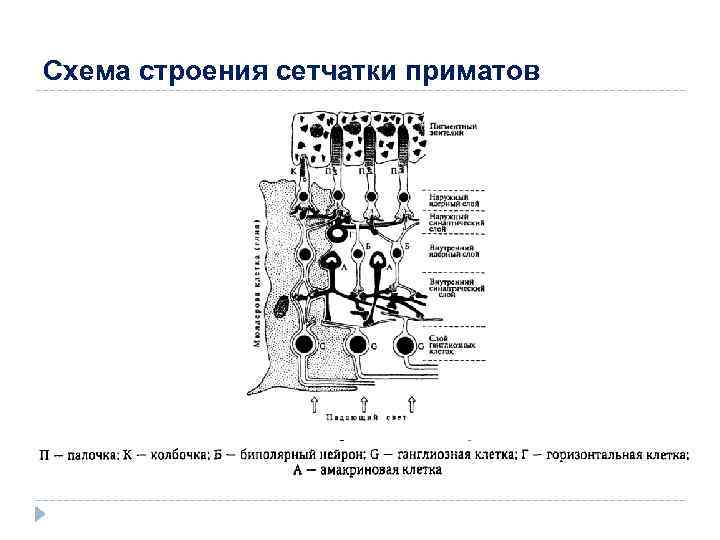

Схема строения сетчатки приматов

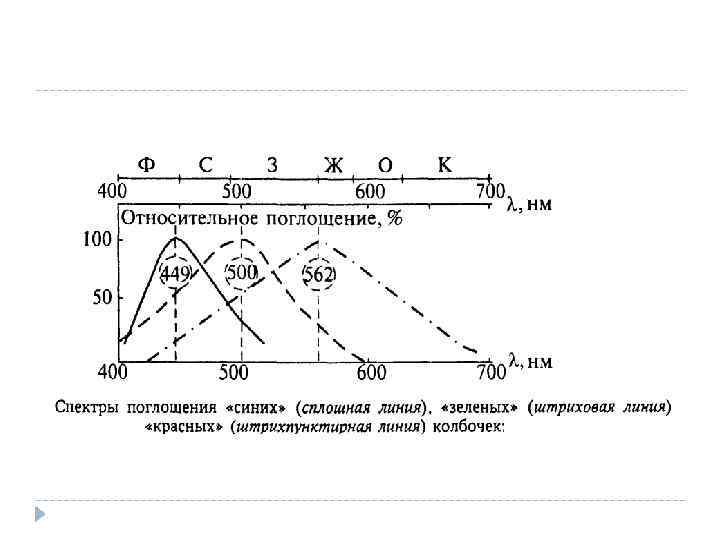

Спектральные характеристики родопсина и трёх других типов опсинов. На рисунке приведены нормализованные спектры поглощения «синего» (β), «зелено-голубого» (γ) и «жёлто-зеленого» (ρ) пигментов из S-, M- и L-колбочек, соответственно. Также показан спектр родопсина из клеток- «палочек» (обозначен пунктиром).

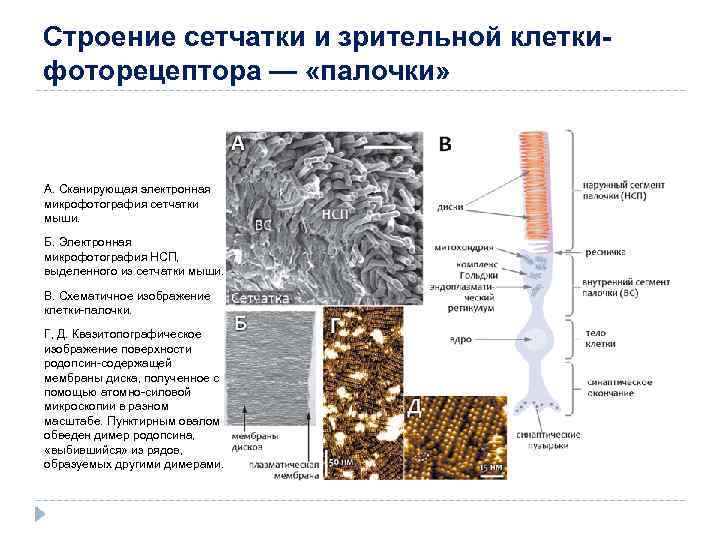

Строение сетчатки и зрительной клеткифоторецептора — «палочки» А. Сканирующая электронная микрофотография сетчатки мыши. Б. Электронная микрофотография НСП, выделенного из сетчатки мыши. В. Схематичное изображение клетки-палочки. Г, Д. Квазитопографическое изображение поверхности родопсин-содержащей мембраны диска, полученное с помощью атомно-силовой микроскопии в разном масштабе. Пунктирным овалом обведен димер родопсина, «выбившийся» из рядов, образуемых другими димерами.
