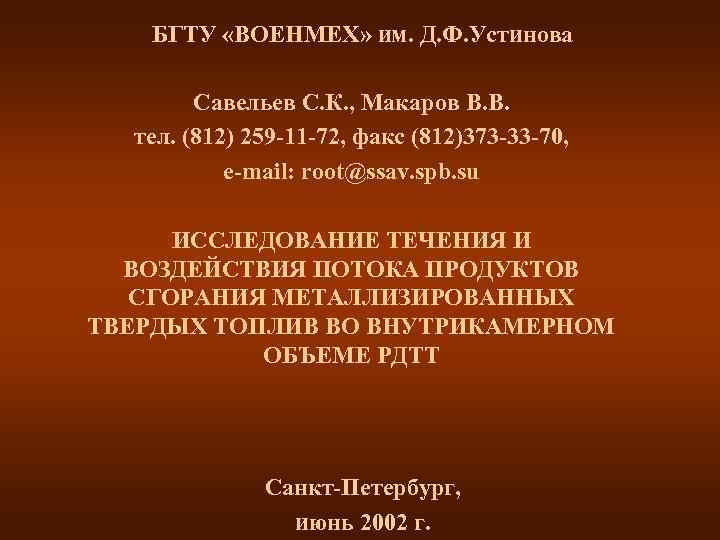

БГТУ «ВОЕНМЕХ» им. Д. Ф. Устинова Савельев С. К. , Макаров В. В. тел. (812) 259 -11 -72, факс (812)373 -33 -70, e-mail: root@ssav. spb. su ИССЛЕДОВАНИЕ ТЕЧЕНИЯ И ВОЗДЕЙСТВИЯ ПОТОКА ПРОДУКТОВ СГОРАНИЯ МЕТАЛЛИЗИРОВАННЫХ ТВЕРДЫХ ТОПЛИВ ВО ВНУТРИКАМЕРНОМ ОБЪЕМЕ РДТТ Санкт-Петербург, июнь 2002 г.

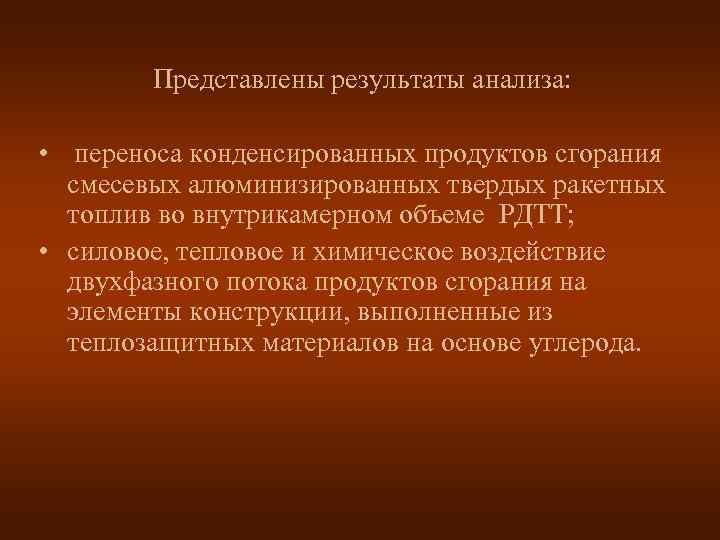

Представлены результаты анализа: • переноса конденсированных продуктов сгорания смесевых алюминизированных твердых ракетных топлив во внутрикамерном объеме РДТТ; • силовое, тепловое и химическое воздействие двухфазного потока продуктов сгорания на элементы конструкции, выполненные из теплозащитных материалов на основе углерода.

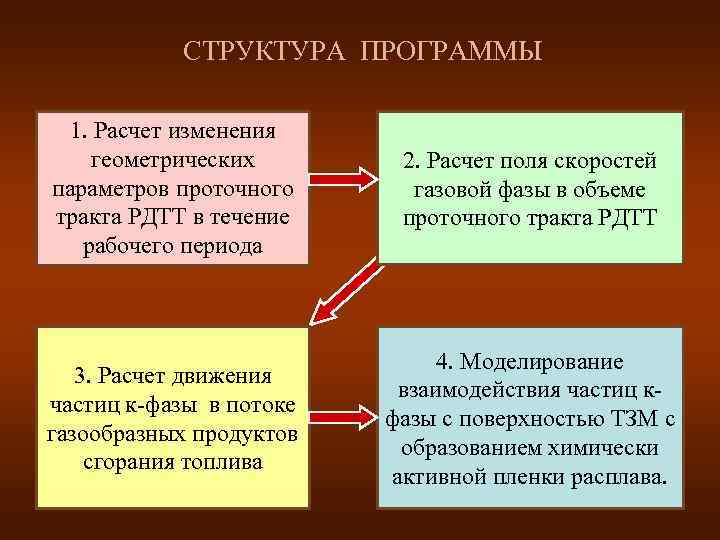

СТРУКТУРА ПРОГРАММЫ 1. Расчет изменения геометрических 2. Расчет поля скоростей параметров проточного газовой фазы в объеме тракта РДТТ в течение проточного тракта РДТТ рабочего периода 4. Моделирование 3. Расчет движения взаимодействия частиц к-фазы в потоке фазы с поверхностью ТЗМ с газообразных продуктов образованием химически сгорания топлива активной пленки расплава.

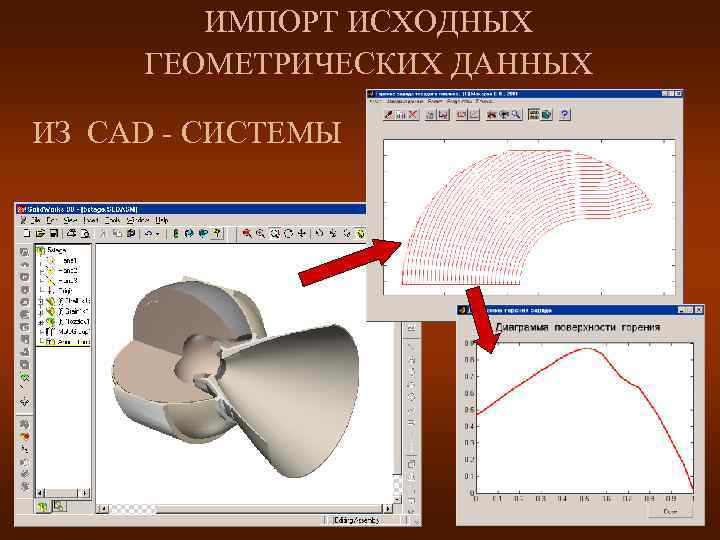

ИМПОРТ ИСХОДНЫХ ГЕОМЕТРИЧЕСКИХ ДАННЫХ ИЗ CAD - СИСТЕМЫ

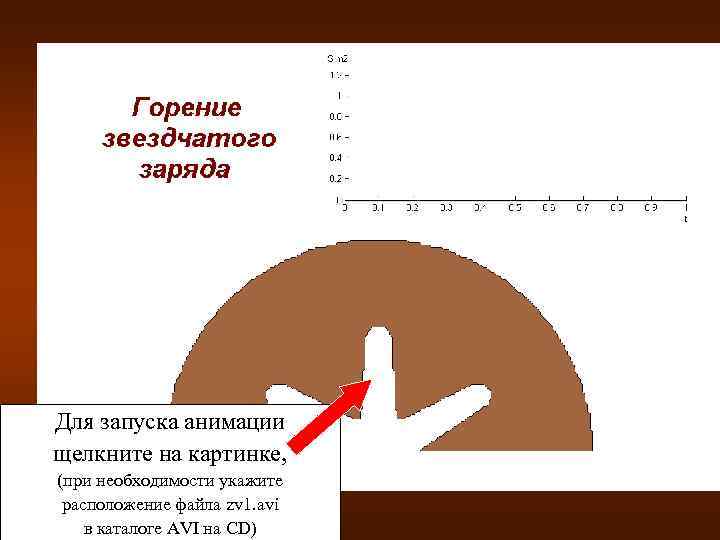

Для запуска анимации щелкните на картинке, (при необходимости укажите расположение файла zv 1. avi в каталоге AVI на CD)
Для запуска анимации щелкните на картинке, (при необходимости укажите расположение файла zont 1. avi в каталоге AVI на CD)
Для запуска анимации щелкните на картинке, (при необходимости укажите расположение файла 2 reg. avi в каталоге AVI на CD)

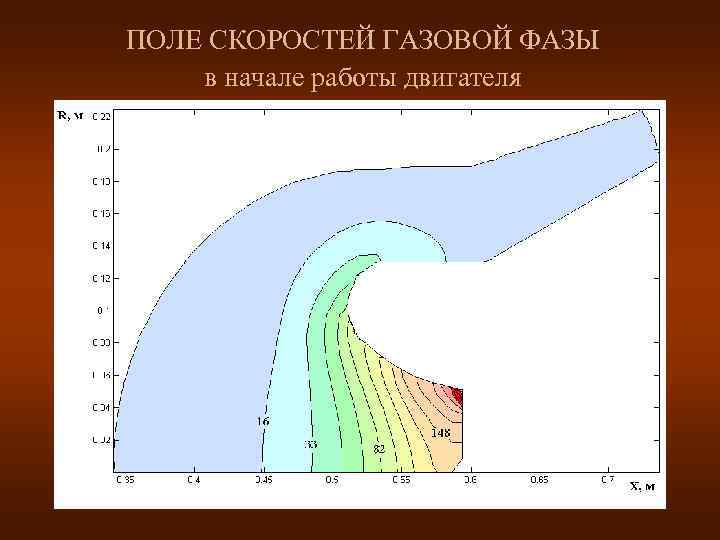

ПОЛЕ СКОРОСТЕЙ ГАЗОВОЙ ФАЗЫ в начале работы двигателя

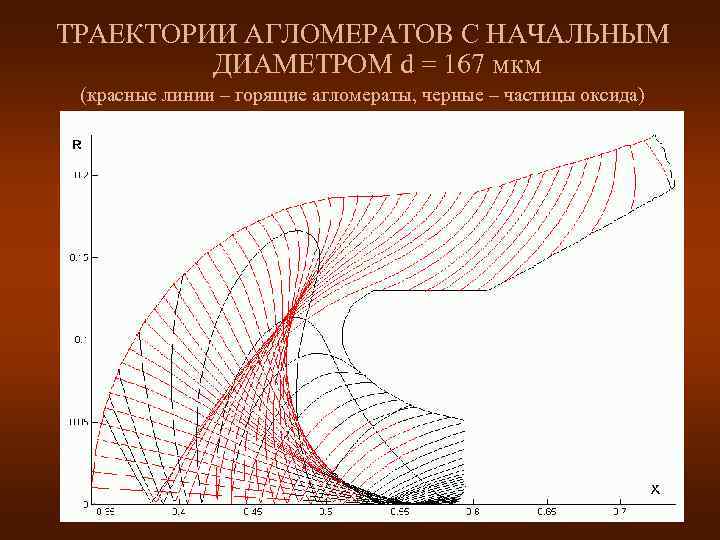

ТРАЕКТОРИИ АГЛОМЕРАТОВ С НАЧАЛЬНЫМ ДИАМЕТРОМ d = 167 мкм (красные линии – горящие агломераты, черные – частицы оксида)

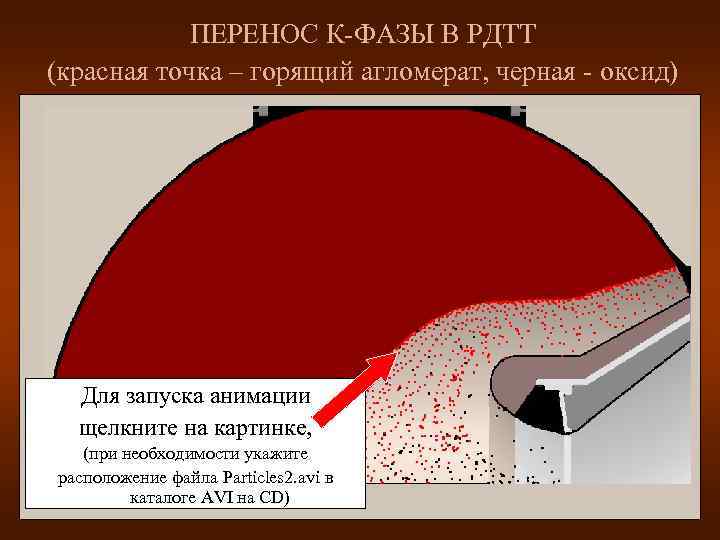

ПЕРЕНОС К-ФАЗЫ В РДТТ (красная точка – горящий агломерат, черная - оксид) Для запуска анимации щелкните на картинке, (при необходимости укажите расположение файла Particles 2. avi в каталоге AVI на CD)

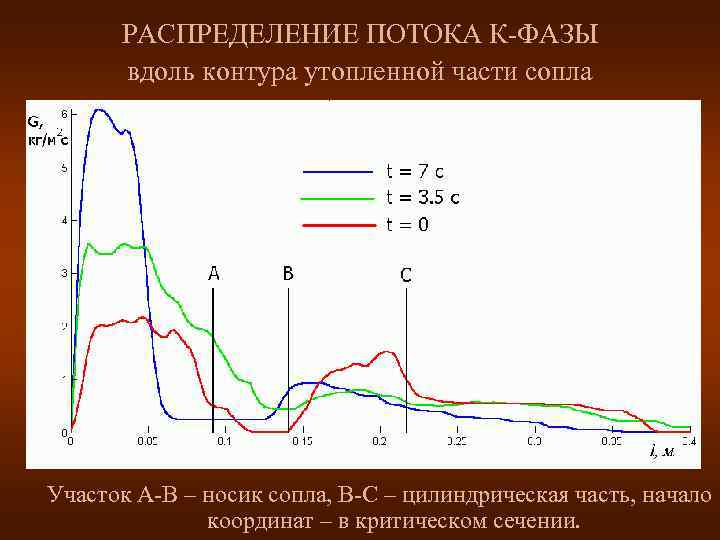

РАСПРЕДЕЛЕНИЕ ПОТОКА К-ФАЗЫ вдоль контура утопленной части сопла Участок А-В – носик сопла, В-С – цилиндрическая часть, начало координат – в критическом сечении.

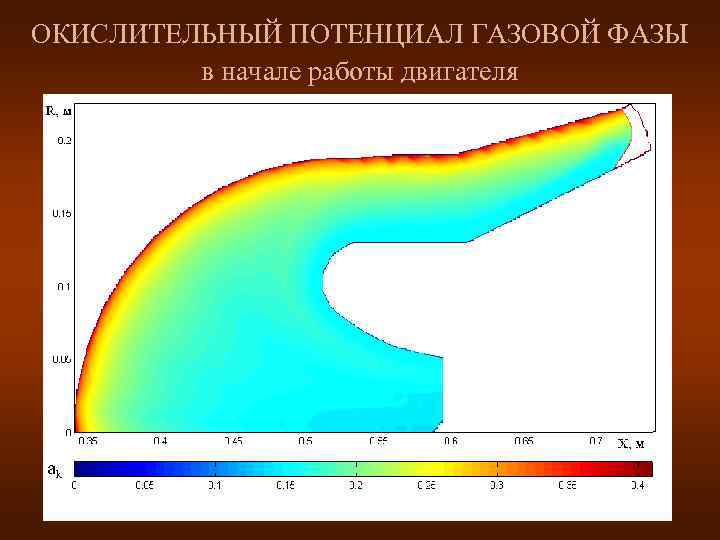

ОКИСЛИТЕЛЬНЫЙ ПОТЕНЦИАЛ ГАЗОВОЙ ФАЗЫ в начале работы двигателя

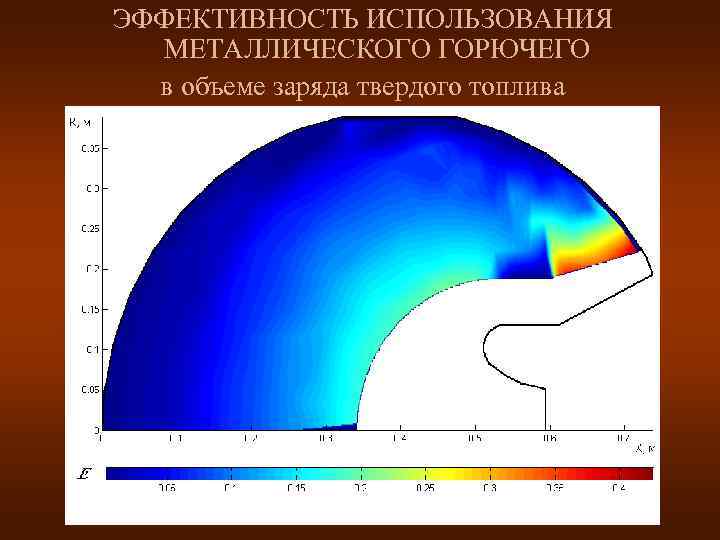

ЭФФЕКТИВНОСТЬ ИСПОЛЬЗОВАНИЯ МЕТАЛЛИЧЕСКОГО ГОРЮЧЕГО в объеме заряда твердого топлива
МАССОВАЯ ФУНКЦИЯ РАСПРЕДЕЛЕНИЯ ЧАСТИЦ К-ФАЗЫ ПО УГЛУ СОУДАРЕНИЯ С ПОВЕРХНОСТЬЮ СОПЛА

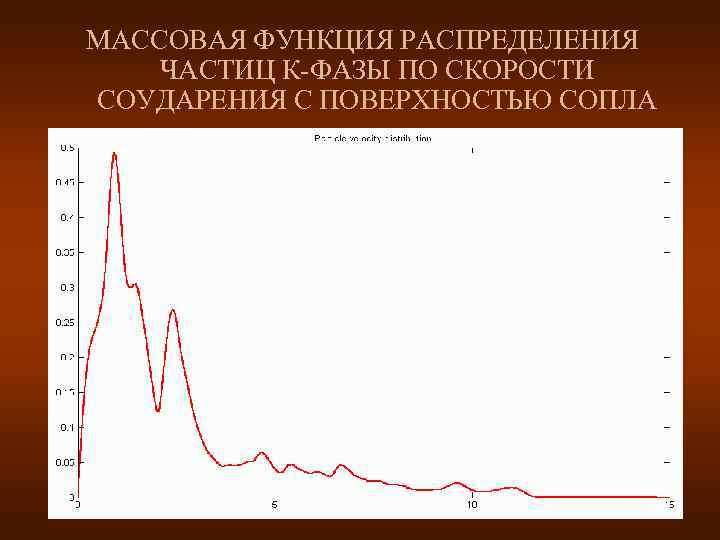

МАССОВАЯ ФУНКЦИЯ РАСПРЕДЕЛЕНИЯ ЧАСТИЦ К-ФАЗЫ ПО СКОРОСТИ СОУДАРЕНИЯ С ПОВЕРХНОСТЬЮ СОПЛА

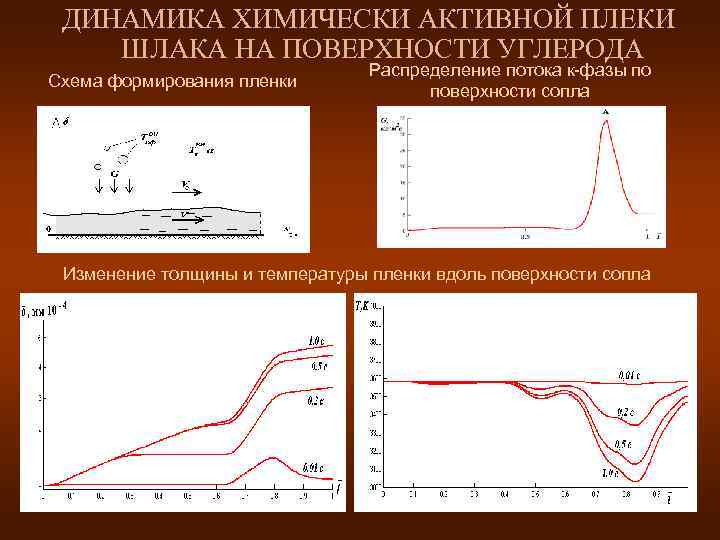

ДИНАМИКА ХИМИЧЕСКИ АКТИВНОЙ ПЛЕКИ ШЛАКА НА ПОВЕРХНОСТИ УГЛЕРОДА Распределение потока к-фазы по Схема формирования пленки поверхности сопла Изменение толщины и температуры пленки вдоль поверхности сопла
