Безопасность жизнедеятельности Курс лекций Теоретические основы Безопасность жизнедеятельности Лектор – к. п. н. , доцент Шевченко Анатолий Евгеньевич 1

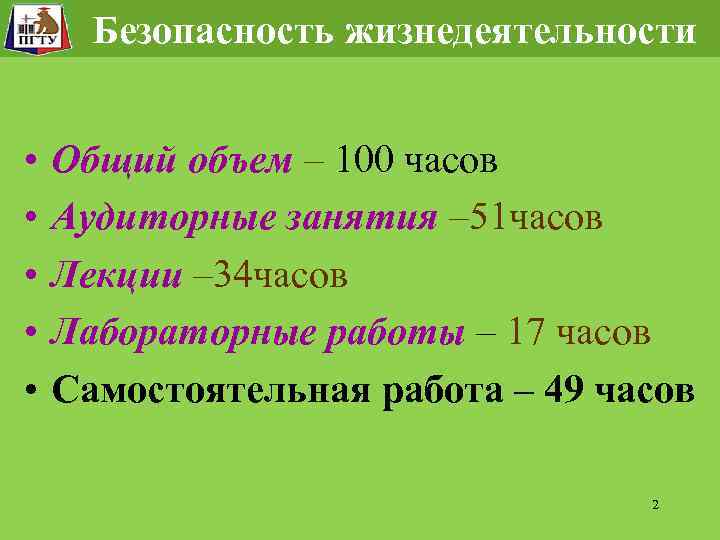

Безопасность жизнедеятельности • • • Общий объем – 100 часов Аудиторные занятия – 51 часов Лекции – 34 часов Лабораторные работы – 17 часов Самостоятельная работа – 49 часов 2
Безопасность жизнедеятельности Содержание дисциплины • Раздел 1. Теоретические основы безопасности Лекции – 13 часов Аттестация – тест • Раздел 2. Методы и средства защиты человека от опасных и вредных производственных факторов Лекции – 12 часов Лабораторный работы – 7 Аттестация – тест 3

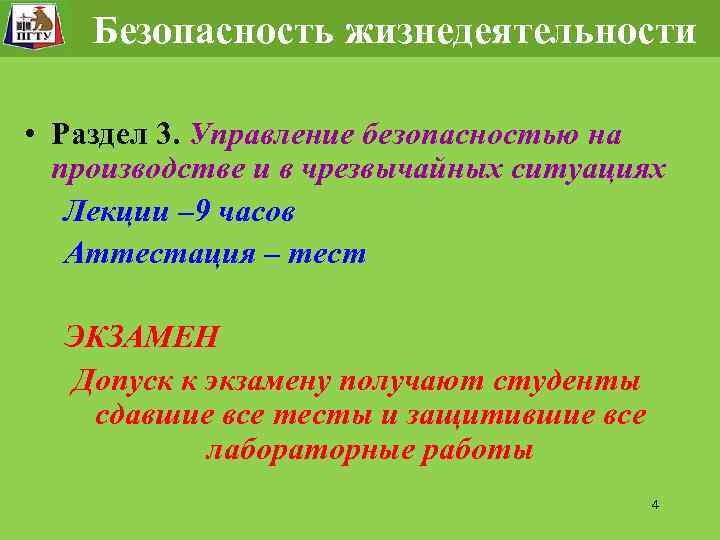

Безопасность жизнедеятельности • Раздел 3. Управление безопасностью на производстве и в чрезвычайных ситуациях Лекции – 9 часов Аттестация – тест ЭКЗАМЕН Допуск к экзамену получают студенты сдавшие все тесты и защитившие все лабораторные работы 4

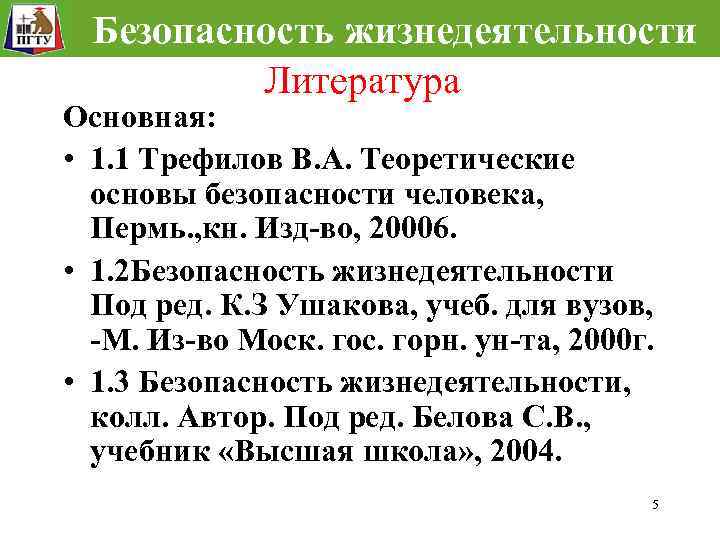

Безопасность жизнедеятельности Литература Основная: • 1. 1 Трефилов В. А. Теоретические основы безопасности человека, Пермь. , кн. Изд-во, 20006. • 1. 2 Безопасность жизнедеятельности Под ред. К. З Ушакова, учеб. для вузов, -М. Из-во Моск. гос. горн. ун-та, 2000 г. • 1. 3 Безопасность жизнедеятельности, колл. Автор. Под ред. Белова С. В. , учебник «Высшая школа» , 2004. 5

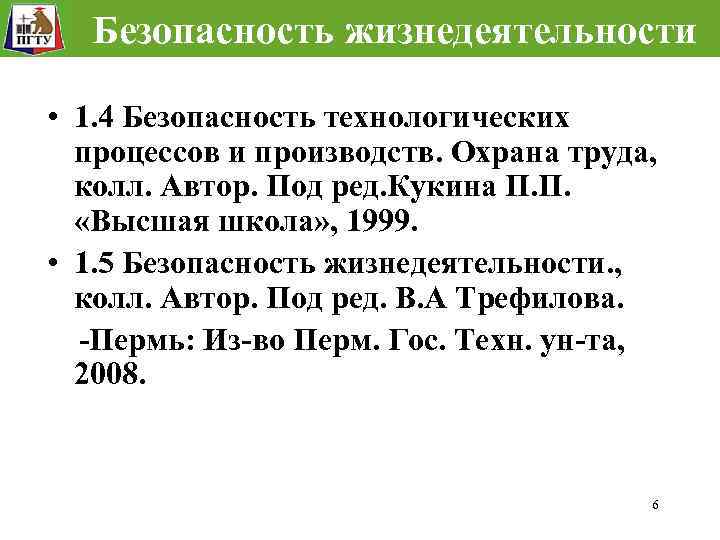

Безопасность жизнедеятельности • 1. 4 Безопасность технологических процессов и производств. Охрана труда, колл. Автор. Под ред. Кукина П. П. «Высшая школа» , 1999. • 1. 5 Безопасность жизнедеятельности. , колл. Автор. Под ред. В. А Трефилова. -Пермь: Из-во Перм. Гос. Техн. ун-та, 2008. 6

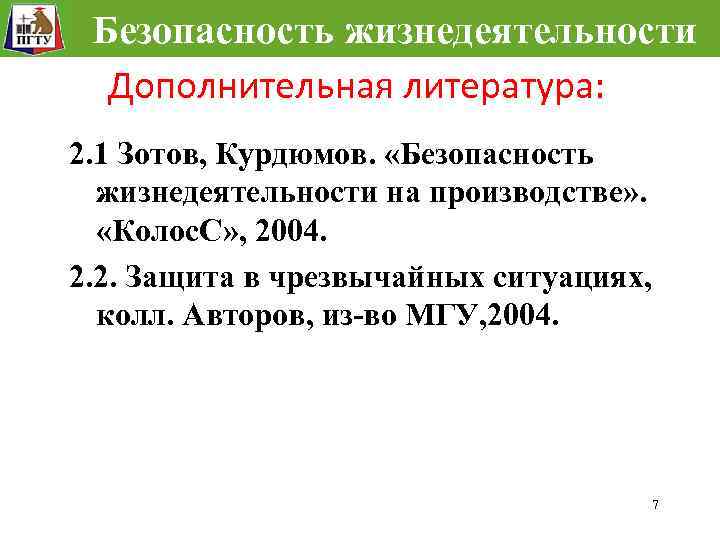

Безопасность жизнедеятельности Дополнительная литература: 2. 1 Зотов, Курдюмов. «Безопасность жизнедеятельности на производстве» . «Колос. С» , 2004. 2. 2. Защита в чрезвычайных ситуациях, колл. Авторов, из-во МГУ, 2004. 7

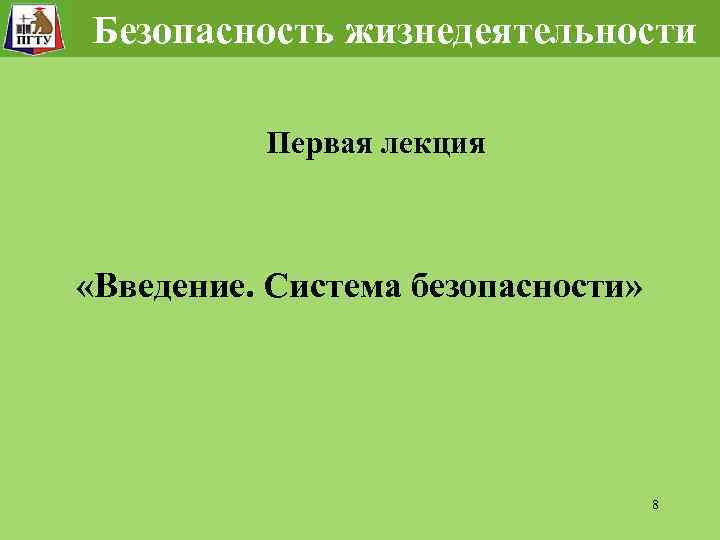

Безопасность жизнедеятельности Первая лекция «Введение. Система безопасности» 8

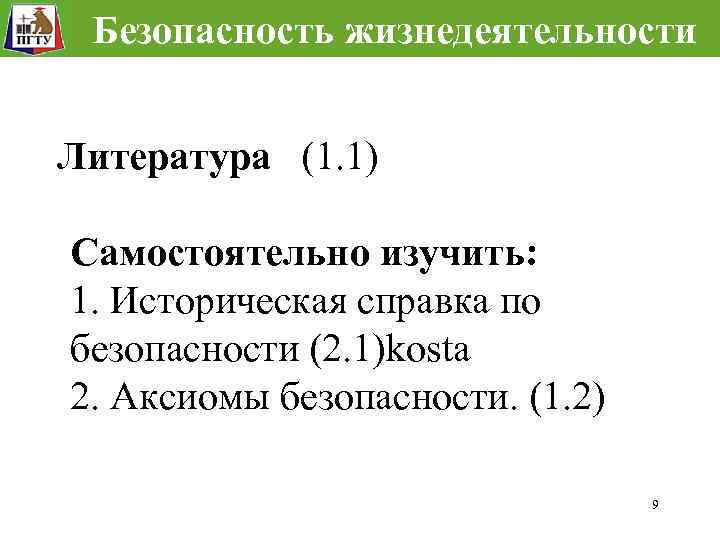

Безопасность жизнедеятельности Литература (1. 1) Самостоятельно изучить: 1. Историческая справка по безопасности (2. 1)kosta 2. Аксиомы безопасности. (1. 2) 9

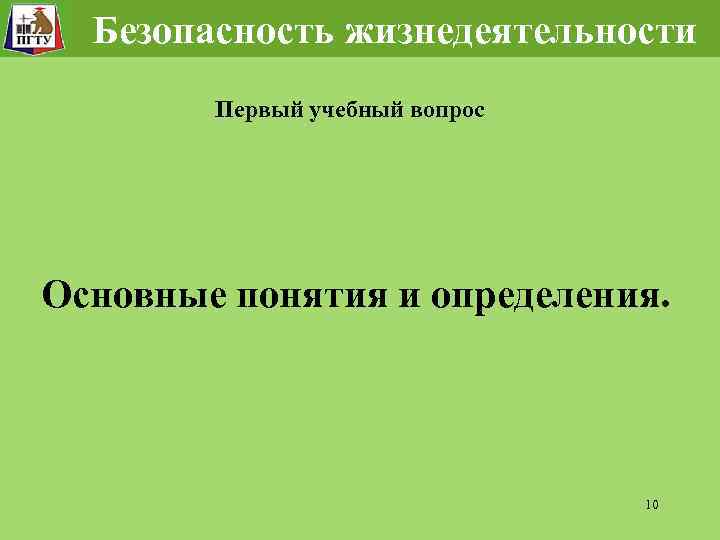

Безопасность жизнедеятельности Первый учебный вопрос Основные понятия и определения. 10

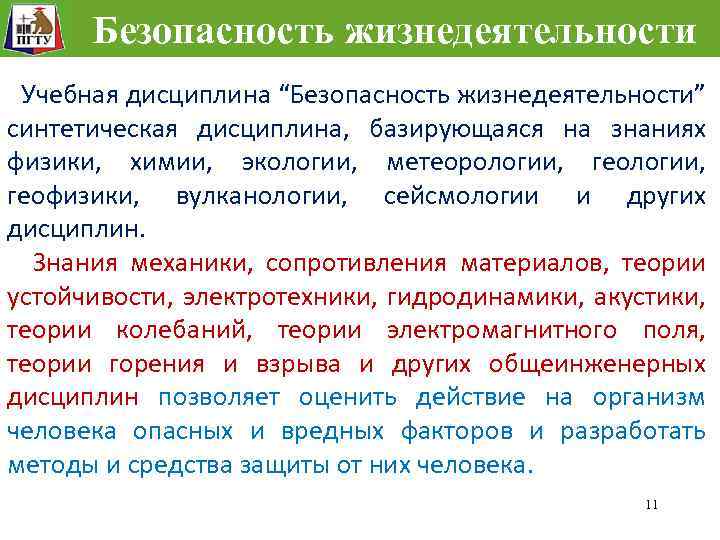

Безопасность жизнедеятельности Учебная дисциплина “Безопасность жизнедеятельности” синтетическая дисциплина, базирующаяся на знаниях физики, химии, экологии, метеорологии, геофизики, вулканологии, сейсмологии и других дисциплин. Знания механики, сопротивления материалов, теории устойчивости, электротехники, гидродинамики, акустики, теории колебаний, теории электромагнитного поля, теории горения и взрыва и других общеинженерных дисциплин позволяет оценить действие на организм человека опасных и вредных факторов и разработать методы и средства защиты от них человека. 11
Безопасность жизнедеятельности Учебная дисциплина «Безопасность жизнедеятельности» изучает закономерности возникновения, развитие и предотвращение опасностей. Однако, в отличие от указанных естественнонаучных и общеинженерных дисциплин, у общепрофессиональной дисциплины “Безопасность жизнедеятельности” есть свой объект и свой предмет изучения Объектом изучения «Безопасность жизнедеятельности» является система «человек техника среда» . Предмет изучения – закономерности возникновения, развитие опасностей и методы и средства защиты человека от действия опасных и вредных факторов 12
Безопасность жизнедеятельности Основные понятия и определения Безопасность техники – это свойство технических устройств не допускать, предотвращать воздействие на человека, которые бы привели к ухудшению состояния здоровья, травме или гибели. Безопасность среды – это свойство природной среды не допускать таких воздействий на человека, которые бы привели к ухудшению состояния здоровья, травме или гибели. Опасный фактор – такой фактор техники или природной среды, воздействие которого на человека может привести к травме или гибели. Вредный фактор – такой фактор техники или природной среды, воздействие которого может привести к снижению работоспособности или заболеванию. 13
Безопасность жизнедеятельности Меры безопасности – все виды правовых, организационнометодических мероприятий и деятельность специалистов, направленных на обеспечение безопасности работающих. Техника безопасности – система технических средств, предотвращающих воздействие на работающих опасных и вредных факторов. Нормы безопасности – принятые ограничения, регламентирующие предельно допустимые величины опасных и вредных факторов, средств защиты, периодичность их испытаний и других величин. Правила безопасности – обязательные предписания, определяющие безопасные способы и приемы работы, правильное применение средств защиты. 14
Безопасность жизнедеятельности Охрана труда – система законодательных актов и социальноэкологических, санитарно-гигиенических и организационнотехнических мероприятий, обеспечивающих безопасность, сохранение здоровья и работоспособности человека в процессе трудовой деятельности. Средства защиты – средства, используемые для предотвращения или уменьшения воздействия на работающих опасных и вредных факторов. Правила безопасности – обязательные предписания, определяющие безопасные способы и приемы работы, правильное применение средств защиты. 15
Безопасность жизнедеятельности Второй учебный вопрос Система безопасности и математическая модель в отношениях. 16
Безопасность жизнедеятельности Система безопасности Человек всегда окружен определенной средой, а чаще всего техническими устройствами. Мало того, он находится всегда во взаимодействии со средой и техникой, при этом используют технику или среду для своих целей. Все это позволяет определить систему как «совокупность взаимосвязанных элементов, взаимодействие которых направлено на достижение поставленной цели» . 1 Цели ставятся человеком, для достижения целей подбирается соответствующая техника или средства. Взаимодействие человека с техникой или средой является некоторым процессом, т. е. системообразующим фактором. О ходе процесса появляется информация, а сам процесс подлежит управлению со стороны человека. 17

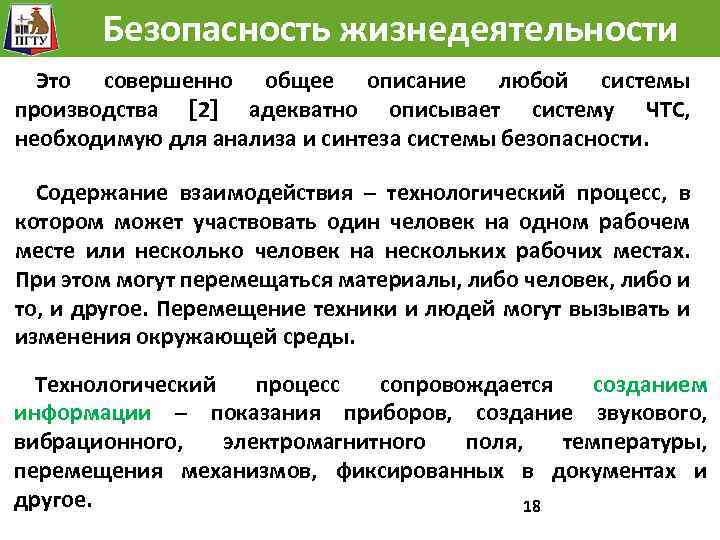

Безопасность жизнедеятельности Это совершенно общее описание любой системы производства 2 адекватно описывает систему ЧТС, необходимую для анализа и синтеза системы безопасности. Содержание взаимодействия – технологический процесс, в котором может участвовать один человек на одном рабочем месте или несколько человек на нескольких рабочих местах. При этом могут перемещаться материалы, либо человек, либо и то, и другое. Перемещение техники и людей могут вызывать и изменения окружающей среды. Технологический процесс сопровождается созданием информации – показания приборов, создание звукового, вибрационного, электромагнитного поля, температуры, перемещения механизмов, фиксированных в документах и другое. 18

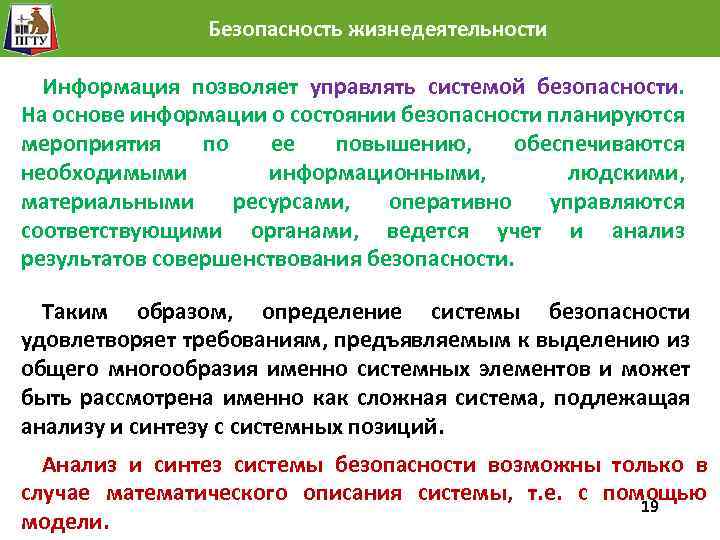

Безопасность жизнедеятельности Информация позволяет управлять системой безопасности. На основе информации о состоянии безопасности планируются мероприятия по ее повышению, обеспечиваются необходимыми информационными, людскими, материальными ресурсами, оперативно управляются соответствующими органами, ведется учет и анализ результатов совершенствования безопасности. Таким образом, определение системы безопасности удовлетворяет требованиям, предъявляемым к выделению из общего многообразия именно системных элементов и может быть рассмотрена именно как сложная система, подлежащая анализу и синтезу с системных позиций. Анализ и синтез системы безопасности возможны только в случае математического описания системы, т. е. с помощью 19 модели.
Безопасность жизнедеятельности Модель системы безопасности ЧТС–система человек-техникасреда L - множество людей, T – множество технических устройств, E – множество элементов среды, J – множество информации, Y-множество элементов управления 20
Безопасность жизнедеятельности Система уравнений (1. 1) есть модель системы безопасности, если из всех свойств человека рассматриваются только те из них, которые имеют отношение к безопасности, из всех свойств технических устройств рассматриваются только те, что связаны с опасностями или безопасностью человека, из всех свойств природы рассматриваются только те, которые представляют опасность для человека, наконец, информация только об опасностях и безопасности людей. Управление изначально сформулировано Поскольку абстрактное описание (1. 1) не позволяет непосредственно анализировать и синтезировать системы безопасности, проведем следующие 21 преобразования.

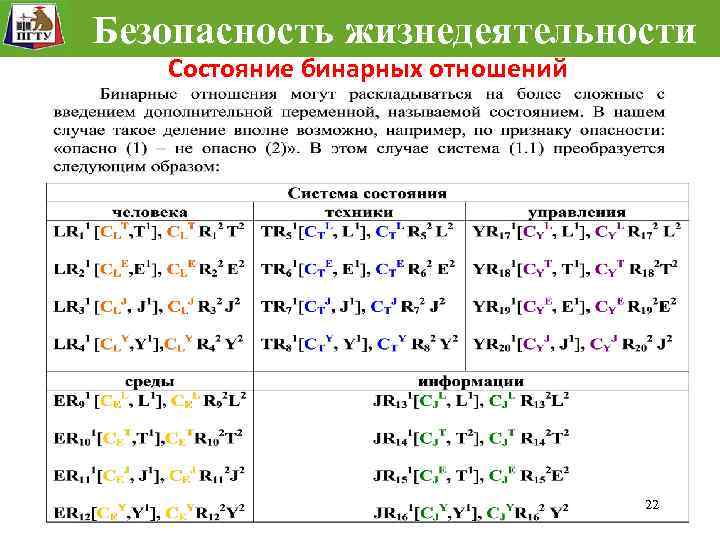

Безопасность жизнедеятельности Состояние бинарных отношений 22
Безопасность жизнедеятельности Состояния С каждого элемента и системы безопасности ЧТС 23

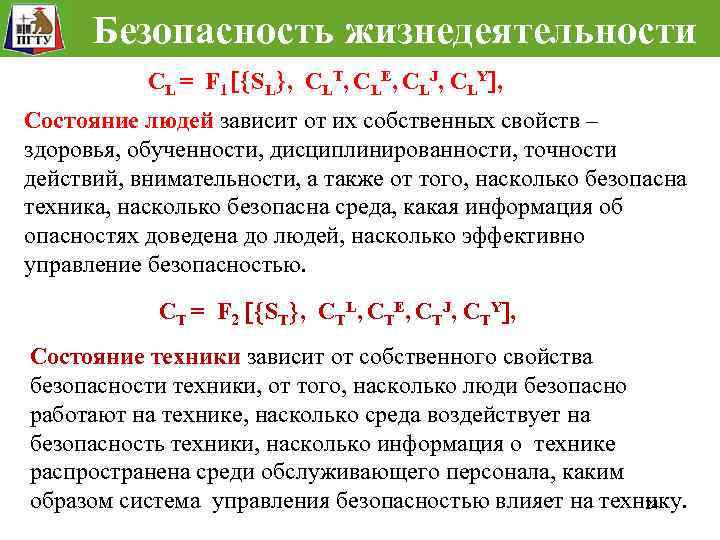

Безопасность жизнедеятельности CL = F 1 SL , CLT, CLE, CLJ, CLY , Состояние людей зависит от их собственных свойств – здоровья, обученности, дисциплинированности, точности действий, внимательности, а также от того, насколько безопасна техника, насколько безопасна среда, какая информация об опасностях доведена до людей, насколько эффективно управление безопасностью. CT = F 2 ST , CTL, CTE, CTJ, CTY , Состояние техники зависит от собственного свойства безопасности техники, от того, насколько люди безопасно работают на технике, насколько среда воздействует на безопасность техники, насколько информация о технике распространена среди обслуживающего персонала, каким образом система управления безопасностью влияет на технику. 24
Безопасность жизнедеятельности CE = F 3 SE , CEL, CET, CEJ, CEY , Состояние среды зависит от собственных свойств среды – рассеивание в воздухе, растворение в воде, скопление в низинах и т. п. , от действий людей по изменению безопасного состояния среды, от того, как техника изменяет безопасное состояние среды, от информации о безопасности среды, от воздействия системы управления на среду. CJ = F 4 SJ , CJL, CJT, CJE, CJY , Состояние информации определяется собственными свойствами (точностью, своевременностью и достоверностью), а также влиянием людей на информацию, состоянием техники, выдающей информацию, и влиянием управления на информацию. 25

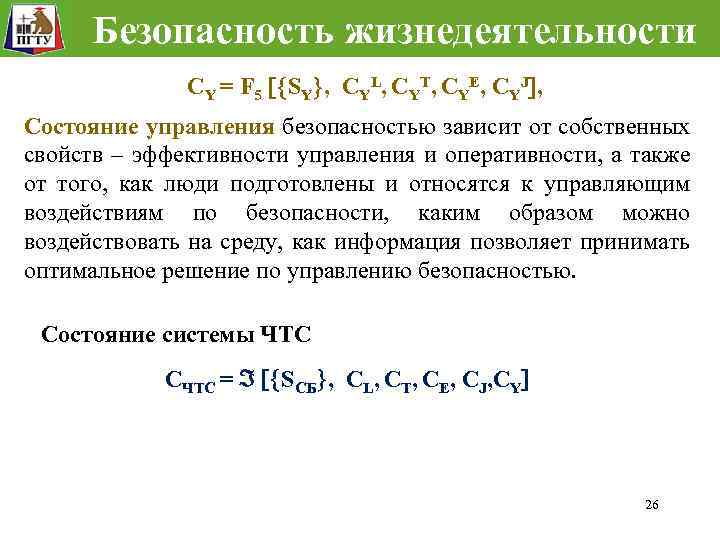

Безопасность жизнедеятельности CY = F 5 SY , CYL, CYT, CYE, CYJ , Состояние управления безопасностью зависит от собственных свойств – эффективности управления и оперативности, а также от того, как люди подготовлены и относятся к управляющим воздействиям по безопасности, каким образом можно воздействовать на среду, как информация позволяет принимать оптимальное решение по управлению безопасностью. Состояние системы ЧТС CЧТС = SСБ , CL, CT, CE, CJ, CY 26

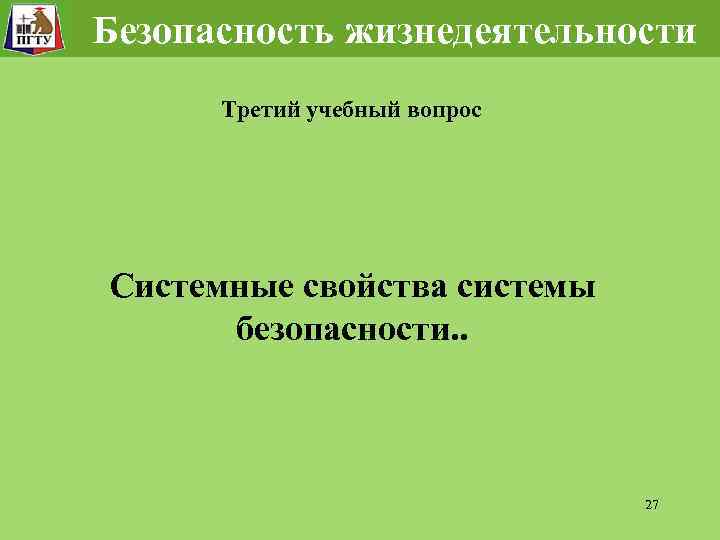

Безопасность жизнедеятельности Третий учебный вопрос Системные свойства системы безопасности. . 27

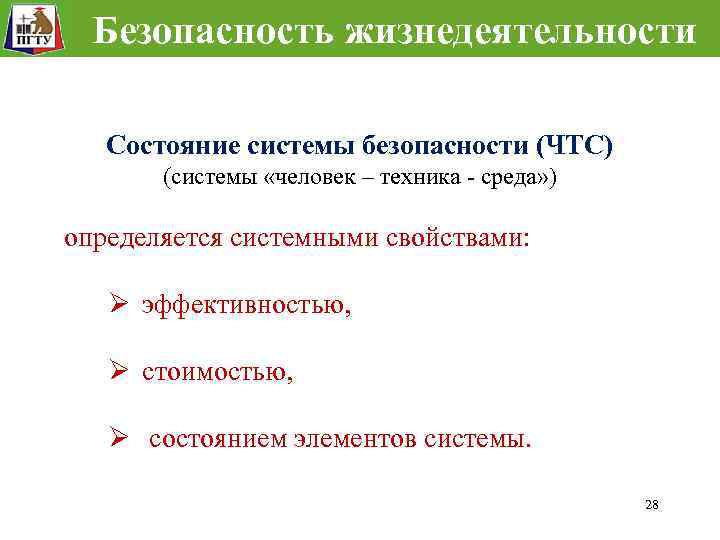

Безопасность жизнедеятельности Состояние системы безопасности (ЧТС) (системы «человек – техника - среда» ) определяется системными свойствами: Ø эффективностью, Ø стоимостью, Ø состоянием элементов системы. 28
Безопасность жизнедеятельности Состояние элементов системы Состояние системы может быть: Ø Сбчтс (безопасное состояние) - параметры источника опасности не могут привести к травме или заболеванию человека Ø Сосчтс (состояние опасной ситуацией) - некоторые параметры могут привести к травме, гибели или заболеванию, но отсутствуют достаточные условия, т. е. другие параметры не позволяют нанести ущерб человеку Ø Спчтс (состоянием происшествия) - Состояние, при котором происходит травма, гибель или заболевание 29 человека

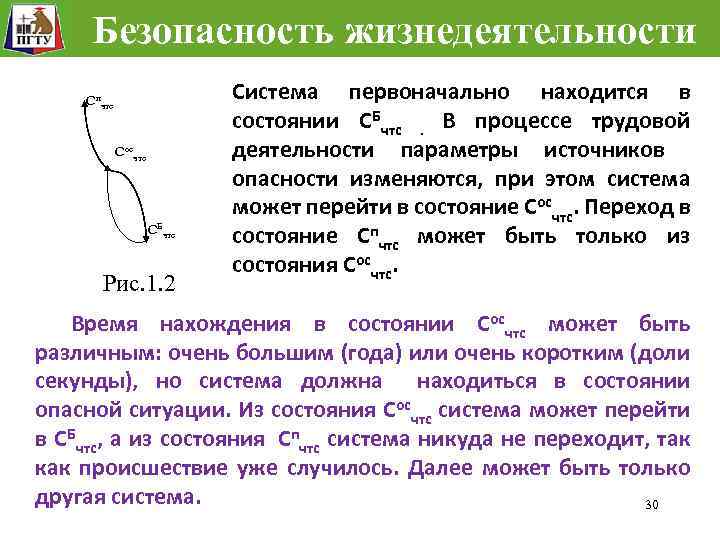

Безопасность жизнедеятельности Спчтс Сосчтс СБчтс Рис. 1. 2 Система первоначально находится в состоянии СБчтс. В процессе трудовой деятельности параметры источников опасности изменяются, при этом система может перейти в состояние Сосчтс. Переход в состояние Спчтс может быть только из состояния Сосчтс. Время нахождения в состоянии Сосчтс может быть различным: очень большим (года) или очень коротким (доли секунды), но система должна находиться в состоянии опасной ситуации. Из состояния Сосчтс система может перейти в СБчтс, а из состояния Спчтс система никуда не переходит, так как происшествие уже случилось. Далее может быть только другая система. 30
Безопасность жизнедеятельности Эффективность системы безопасности Критерий эффективности системы безопасности это критерий оценки отсутствия за определенный период травм, гибели или профессиональных заболеваний работающих. Критерий должен определять возможность непопадания системы ЧТС в состояние Счтсп. Возможность попасть или не попасть в какое-либо состояние можно оценить вероятностью (Р) Pп(t) или 1 – Рп(t) = Qп(t) (1. 9) При этом понятно, что задавать требования к системе безопасности этим показателем нельзя, можно только оценить существующую систему и сравнить существующие 31 системы.

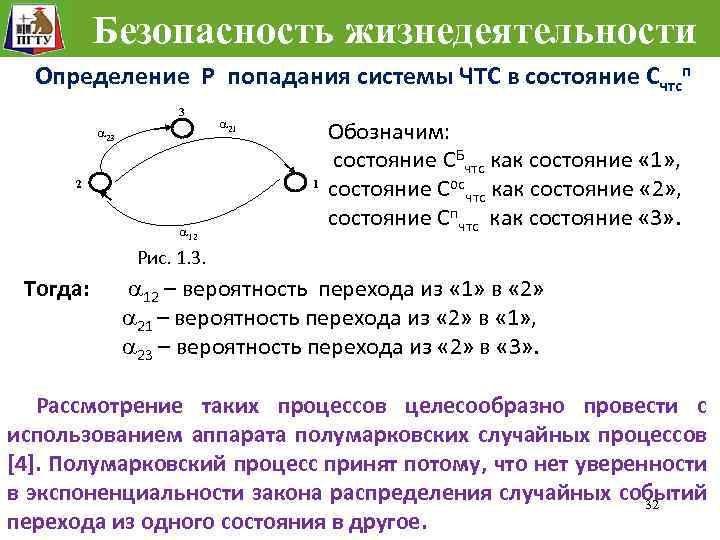

Безопасность жизнедеятельности Определение Р попадания системы ЧТС в состояние Счтсп 3 23 2 21 1 12 Обозначим: состояние СБчтс как состояние « 1» , состояние Сосчтс как состояние « 2» , состояние Спчтс как состояние « 3» . Рис. 1. 3. Тогда: 12 – вероятность перехода из « 1» в « 2» 21 – вероятность перехода из « 2» в « 1» , 23 – вероятность перехода из « 2» в « 3» . Рассмотрение таких процессов целесообразно провести с использованием аппарата полумарковских случайных процессов [4]. Полумарковский процесс принят потому, что нет уверенности в экспоненциальности закона распределения случайных событий 32 перехода из одного состояния в другое.

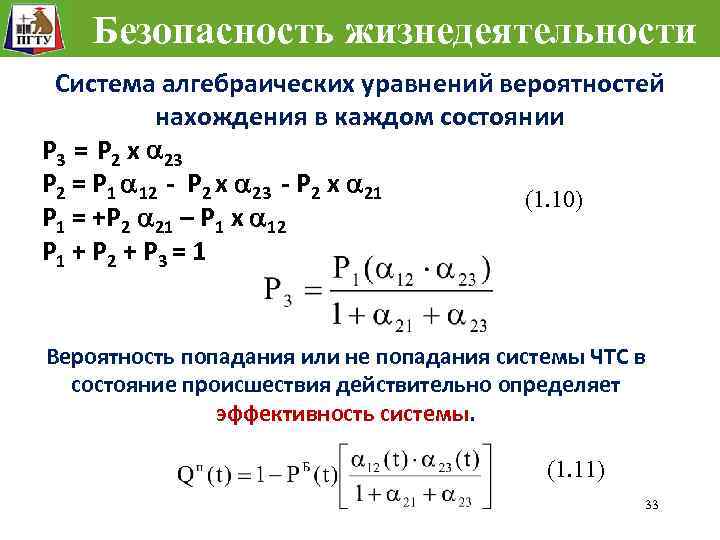

Безопасность жизнедеятельности Система алгебраических уравнений вероятностей нахождения в каждом состоянии Р 3 = Р 2 х 23 Р 2 = Р 1 12 - Р 2 х 23 - Р 2 х 21 (1. 10) Р 1 = +Р 2 21 – Р 1 х 12 Р 1 + Р 2 + Р 3 = 1 Вероятность попадания или не попадания системы ЧТС в состояние происшествия действительно определяет эффективность системы. (1. 11) 33
Безопасность жизнедеятельности При равенстве вероятностей перехода системы из безопасного состояния в состояние опасной ситуации 12(t) и из состояния опасной ситуации в безопасное состояние 21(t) показатель эффективности определяется вероятностью Р 1 и 23. Если же 21(t) больше 12(t), т. е. вероятность возвращений больше вероятности переходов в опасную ситуацию, то это означает хорошую систему защиты. Самой интересной величиной, конечно же, является 21(t). Она определяется и системой информации об измерении параметров источников опасности, и системой защиты, и 34 системой управления.

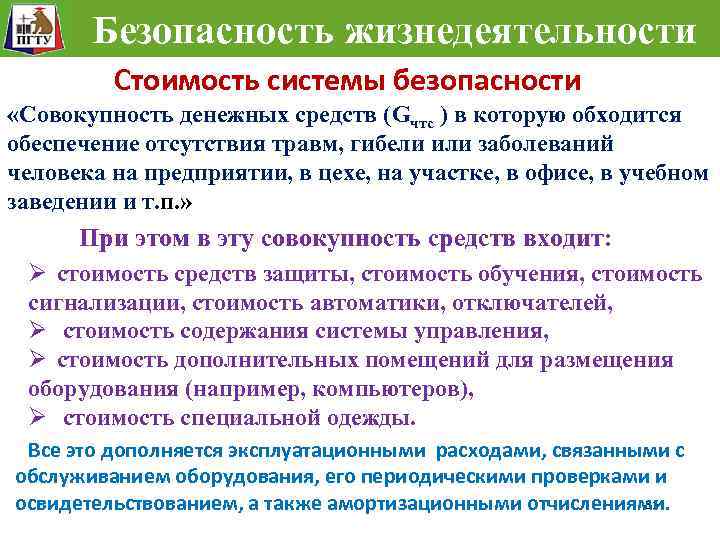

Безопасность жизнедеятельности Стоимость системы безопасности «Совокупность денежных средств (Gчтс ) в которую обходится обеспечение отсутствия травм, гибели или заболеваний человека на предприятии, в цехе, на участке, в офисе, в учебном заведении и т. п. » При этом в эту совокупность средств входит: Ø стоимость средств защиты, стоимость обучения, стоимость сигнализации, стоимость автоматики, отключателей, Ø стоимость содержания системы управления, Ø стоимость дополнительных помещений для размещения оборудования (например, компьютеров), Ø стоимость специальной одежды. Все это дополняется эксплуатационными расходами, связанными с обслуживанием оборудования, его периодическими проверками и 35 освидетельствованием, а также амортизационными отчислениями.
Безопасность жизнедеятельности Экономическая эффективность Увеличение вложенных в систему безопасности средств должно естественно повышать эффективность. Качественная зависимость изменения эффективности Qп(t) от вложенных в создание системы безопасности средств Gчтс выглядит так: Qп(t) 1, 0 Gчтс 36

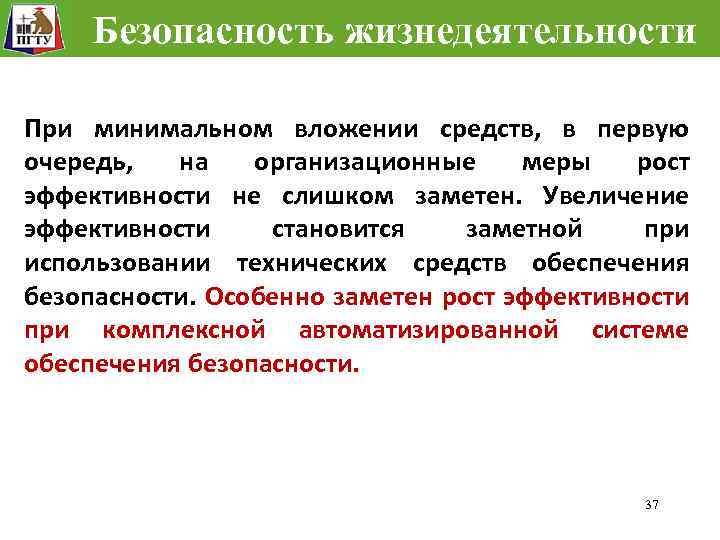

Безопасность жизнедеятельности При минимальном вложении средств, в первую очередь, на организационные меры рост эффективности не слишком заметен. Увеличение эффективности становится заметной при использовании технических средств обеспечения безопасности. Особенно заметен рост эффективности при комплексной автоматизированной системе обеспечения безопасности. 37
Безопасность жизнедеятельности Конец лекции 38
Безопасность жизнедеятельности Теоретические основы БЖД 39
