БЕЗОПАСНОСТЬ ПРИ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК Белинский Станислав Олегович, к. т. н. , доцент кафедры «Безопасность жизнедеятельности» , Ур. ГУПС

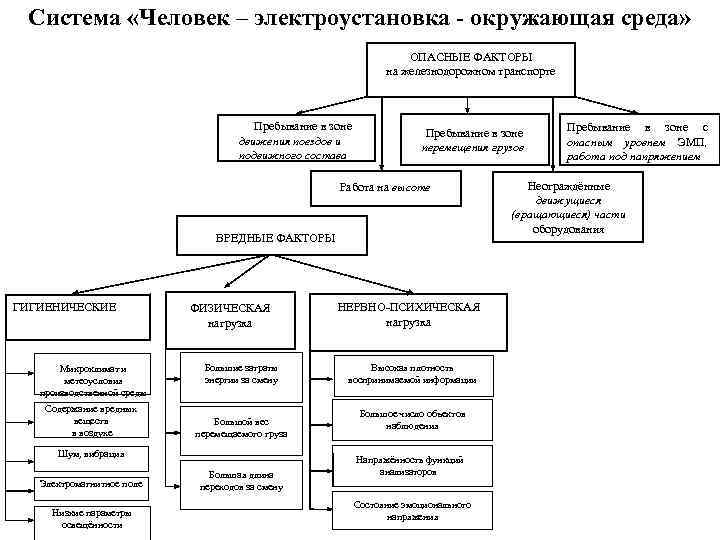

Система «Человек – электроустановка - окружающая среда» ОПАСНЫЕ ФАКТОРЫ на железнодорожном транспорте Пребывание в зоне движения поездов и подвижного состава Пребывание в зоне перемещения грузов Работа на высоте ВРЕДНЫЕ ФАКТОРЫ ГИГИЕНИЧЕСКИЕ Микроклимат и метеоусловия производственной среды Содержание вредных веществ в воздухе ФИЗИЧЕСКАЯ нагрузка Большие затраты энергии за смену Большой вес перемещаемого груза Шум, вибрация Электромагнитное поле Низкие параметры освещённости Большая длина переходов за смену НЕРВНО ПСИХИЧЕСКАЯ нагрузка Высокая плотность воспринимаемой информации Большое число объектов наблюдения Напряжённость функций анализаторов Состояние эмоционального напряжения Пребывание в зоне с опасным уровнем ЭМП, работа под напряжением Неограждённые движущиеся (вращающиеся) части оборудования

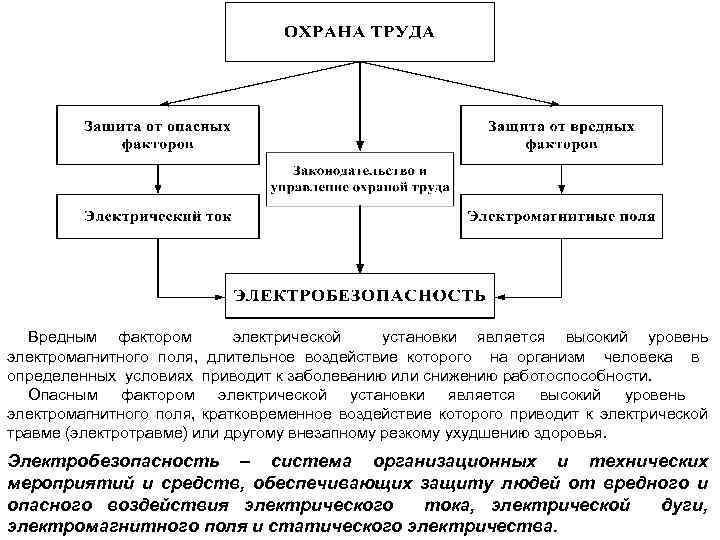

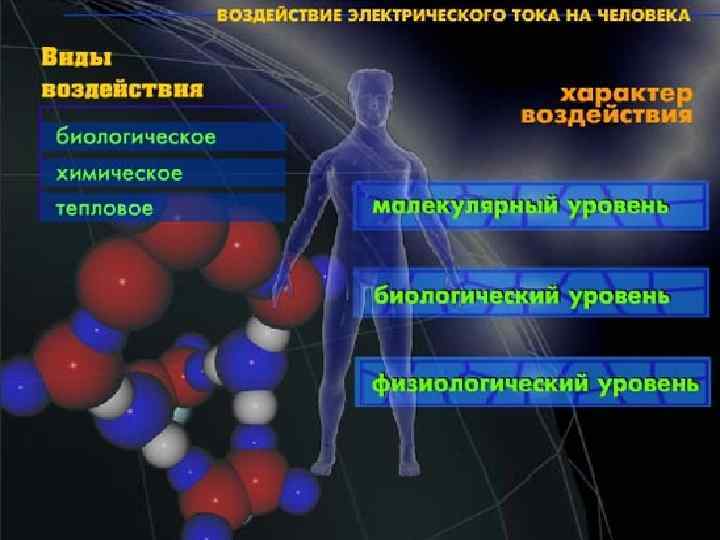

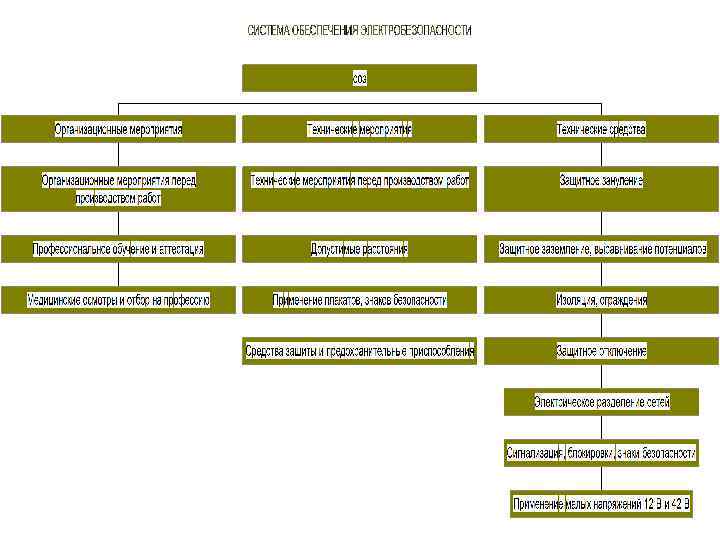

Вредным фактором электрической установки является высокий уровень электромагнитного поля, длительное воздействие которого на организм человека в определенных условиях приводит к заболеванию или снижению работоспособности. Опасным фактором электрической установки является высокий уровень электромагнитного поля, кратковременное воздействие которого приводит к электрической травме (электротравме) или другому внезапному резкому ухудшению здоровья. Электробезопасность – система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества.
Годы Отрасль, организация Количество случаев всего (смертельных) Количество электротравм с летальным исходом Удельный вес, % 1992 МПС РФ 3540 (304) нет данных 1993 МПС РФ 3006 (279) 38 13, 6 1994 МПС РФ 2536 (241) 41 17, 0 1995 МПС РФ 2259 (240) 37 15, 4 1996 МПС РФ 1975 (227) 44 19, 4 2000 МПС РФ 1213 (160) 30 18, 8 2001 МПС РФ 1124 (147) 32 21, 8 2002 МПС РФ 1068 (139) 29 21, 0 2003 МПС РФ 979 (135) 28 20, 7 2004 ОАО «РЖД» 1049 (106) 17 16, 0 Количество работающих в условиях воздействия вредных факторов № п/п Наименование хозяйств Химический Пыль Микрок лимат Шум Вибрация ЭМП Освеще нность Тяжесть труда Напряж енность труда 1. Перевозок 1, 4 0, 6 1, 5 10, 3 2, 5 2, 4 6, 2 10, 2 14, 2 2. Локомотивное 3, 8 1, 2 3, 2 6, 8 4, 6 0, 6 3, 8 4, 0 16, 4 3. Вагонное 3, 6 1, 6 5, 7 4, 7 0, 8 0, 7 5, 5 16, 2 17, 3 4. Пути 1, 6 1, 0 4, 9 7, 9 3, 6 0, 7 1, 4 15, 7 9, 5 5. Электроснабжения 1, 2 0, 4 5, 4 3, 3 1, 7 2, 3 2, 2 12, 2 38, 0 6. Сигнализации и связи 2, 4 0, 2 1, 5 2, 1 0, 4 1, 1 3, 5 5, 0 13, 1

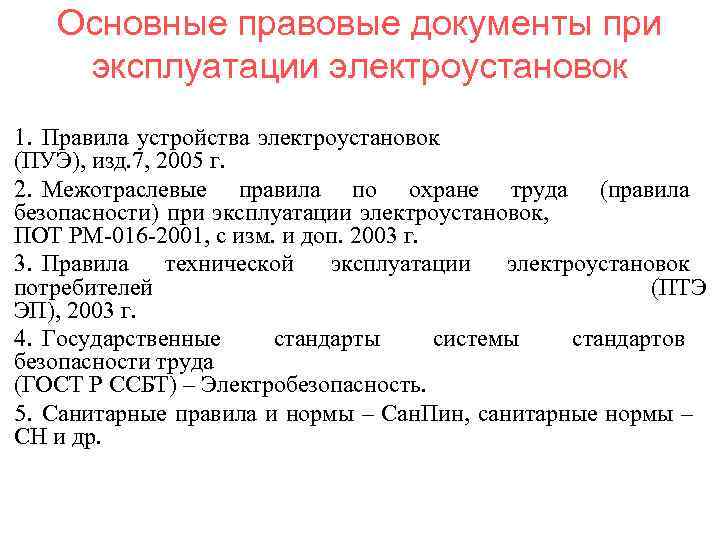

Основные правовые документы при эксплуатации электроустановок 1. Правила устройства электроустановок (ПУЭ), изд. 7, 2005 г. 2. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок, ПОТ РМ 016 2001, с изм. и доп. 2003 г. 3. Правила технической эксплуатации электроустановок потребителей (ПТЭ ЭП), 2003 г. 4. Государственные стандарты системы стандартов безопасности труда (ГОСТ Р ССБТ) – Электробезопасность. 5. Санитарные правила и нормы – Сан. Пин, санитарные нормы – СН и др.
№ п/п ГОСТ Наименование 1. ГОСТ 12. 1. 002 -84 ССБТ. Электрические поля промышленной частоты. Допустимые уровни напряженности и требования к проведению контроля на рабочих местах 2. ГОСТ 12. 1. 009 -76 ССБТ. Электробезопасность. Термины и определения 3. ГОСТ 12. 1. 013 -78 ССБТ. Строительство. Электробезопасность. Общие требования 4. ГОСТ 12. 1. 019 -79 ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты 5. ГОСТ 12. 1. 030 -81 ССБТ. Электробезопасность. Защитное заземление, зануление 6. ГОСТ 12. 1. 038 -82 ССБТ. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов 7. ГОСТ 12. 1. 051 -90 ССБТ. Электробезопасность. Расстояния безопасности в охранной зоне линий электропередачи напряжением свыше 1000 В 8. ГОСТ 12. 4. 124 -83 ССБТ. Средства защиты от статического электричества. Общие технические требования 9. ГОСТ 12. 4. 154 -85 ССБТ. Устройства экранирующие для защиты от электрических полей промышленной частоты. Общие технические требования, основные параметры и размеры 10. ГОСТ 11516 -94 Ручные инструменты для работ под напряжением до 1000 В переменного и 1500 В постоянного тока. Общие требования и методы испытаний 11. ГОСТ Р МЭК 536 -94 Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током 12. ГОСТ Р ИСО 14971. 1 -99 Медицинские изделия. Управление риском. Часть 1. Применение анализа риска к медицинским изделиям 13. ГОСТ Р 50267. 0. 4 -99 Изделия медицинские электрические. Часть 1. Общие требования безопасности. 4. Требования безопасности к программируемым медицинским электронным системам 14. ГОСТ Р 50571. 3 -94 Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током 15. ГОСТ Р 50571. 8 -94 Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Общие требования по применению мер защиты для обеспечения безопасности. Требования по применению мер защиты от поражения электрическим током 16. ГОСТ Р 50940 -96 Устройства электрошоковые. Общие технические условия
Электрометки Электрическая дуга

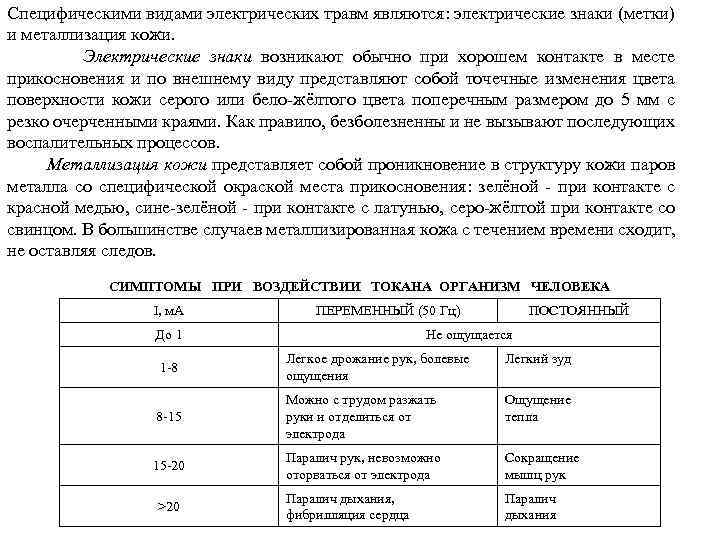

Специфическими видами электрических травм являются: электрические знаки (метки) и металлизация кожи. Электрические знаки возникают обычно при хорошем контакте в месте прикосновения и по внешнему виду представляют собой точечные изменения цвета поверхности кожи серого или бело жёлтого цвета поперечным размером до 5 мм с резко очерченными краями. Как правило, безболезненны и не вызывают последующих воспалительных процессов. Металлизация кожи представляет собой проникновение в структуру кожи паров металла со специфической окраской места прикосновения: зелёной при контакте с красной медью, сине зелёной при контакте с латунью, серо жёлтой при контакте со свинцом. В большинстве случаев металлизированная кожа с течением времени сходит, не оставляя следов. СИМПТОМЫ ПРИ ВОЗДЕЙСТВИИ ТОКАНА ОРГАНИЗМ ЧЕЛОВЕКА I, м. А До 1 ПЕРЕМЕННЫЙ (50 Гц) ПОСТОЯННЫЙ Не ощущается 1 8 Легкое дрожание рук, болевые ощущения Легкий зуд 8 15 Можно с трудом разжать руки и отделиться от электрода Ощущение тепла 15 20 Паралич рук, невозможно оторваться от электрода Сокращение мышц рук >20 Паралич дыхания, фибрилляция сердца Паралич дыхания

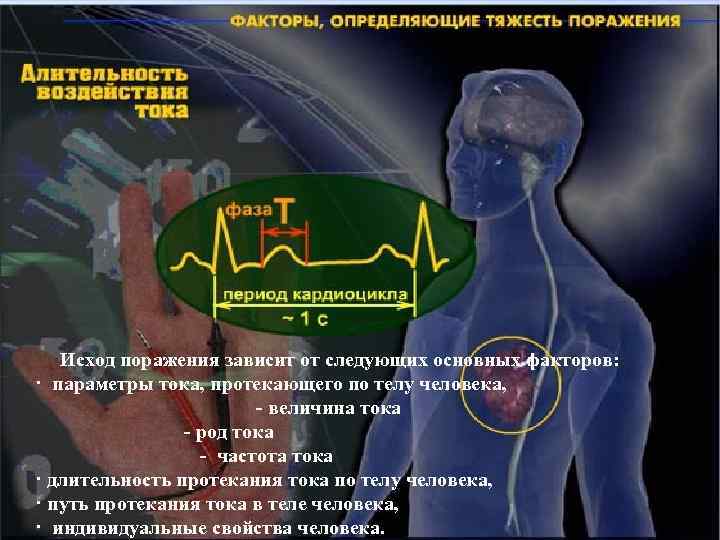

Исход поражения зависит от следующих основных факторов: · параметры тока, протекающего по телу человека, - величина тока - род тока - частота тока · длительность протекания тока по телу человека, · путь протекания тока в теле человека, · индивидуальные свойства человека.
Электрическая схема замещения тела человека Контакт 1 Контакт 2 Ладонь 1 Ладонь 2 Сн 1 Rн 1 Сн 2 Rвн внутреняя область тела Характерные пути протекания тока по организму человека
Средние значения внутреннего электрического сопротивления тела человека № 1 2 3 4 Путь тока по телу человека Ладонь – ладонь (рука – рука) Ладонь – ступни (рука – ноги) Ладони – ступни (руки – ноги) Ступня – ступня (нога – нога) Rв, Ом 660 510 330 520 Зависимость средних значений полного сопротивления электрической цепи через тело человека от частоты и площади контактов и от величины приложенного напряжения

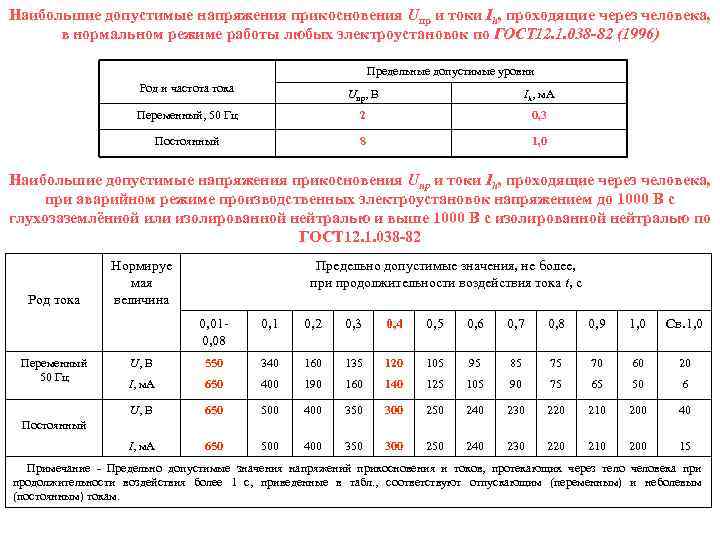

Наибольшие допустимые напряжения прикосновения Uпр и токи Ih, проходящие через человека, в нормальном режиме работы любых электроустановок по ГОСТ 12. 1. 038 -82 (1996) Предельные допустимые уровни Род и частота тока Uпр, В Ih, м. А Переменный, 50 Гц 2 0, 3 Постоянный 8 1, 0 Наибольшие допустимые напряжения прикосновения Uпр и токи Ih, проходящие через человека, при аварийном режиме производственных электроустановок напряжением до 1000 В с глухозаземлённой или изолированной нейтралью и выше 1000 В с изолированной нейтралью по ГОСТ 12. 1. 038 -82 Род тока Нормируе мая величина Предельно допустимые значения, не более, при продолжительности воздействия тока t, с 0, 01 0, 08 0, 2 0, 3 0, 4 0, 5 0, 6 0, 7 0, 8 0, 9 1, 0 Св. 1, 0 U, B 550 340 160 135 120 105 95 85 75 70 60 20 I, м. А 650 400 190 160 140 125 105 90 75 65 50 6 U, B 650 500 400 350 300 250 240 230 220 210 200 40 I, м. А Переменный 50 Гц 0, 1 650 500 400 350 300 250 240 230 220 210 200 15 Постоянный Примечание Предельно допустимые значения напряжений прикосновения и токов, протекающих через тело человека при продолжительности воздействия более 1 с, приведенные в табл. , соответствуют отпускающим (переменным) и неболевым (постоянным) токам.

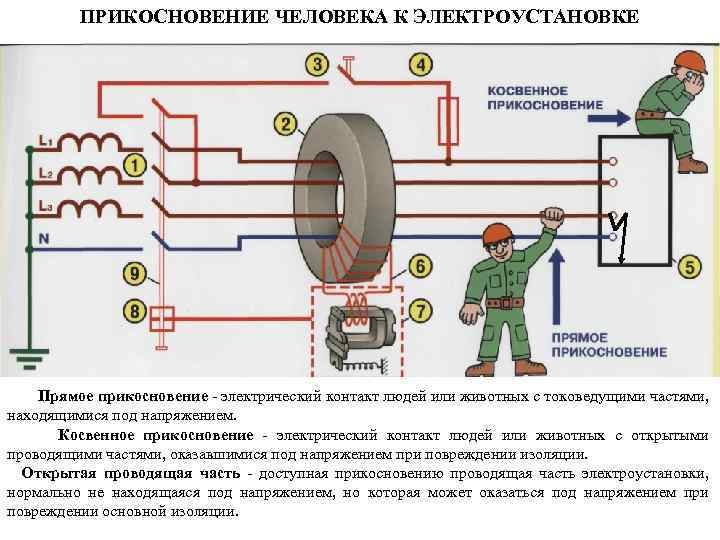

ПРИКОСНОВЕНИЕ ЧЕЛОВЕКА К ЭЛЕКТРОУСТАНОВКЕ Прямое прикосновение электрический контакт людей или животных с токоведущими частями, находящимися под напряжением. Косвенное прикосновение электрический контакт людей или животных с открытыми проводящими частями, оказавшимися под напряжением при повреждении изоляции. Открытая проводящая часть доступная прикосновению проводящая часть электроустановки, нормально не находящаяся под напряжением, но которая может оказаться под напряжением при повреждении основной изоляции.

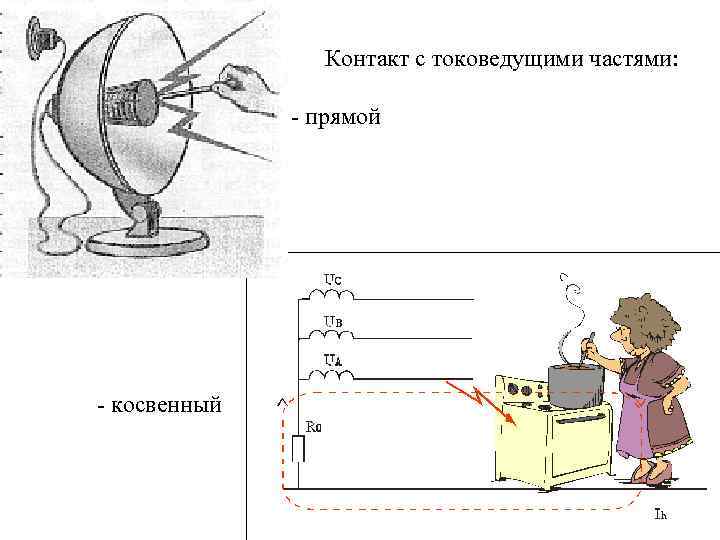

Контакт с токоведущими частями: прямой косвенный

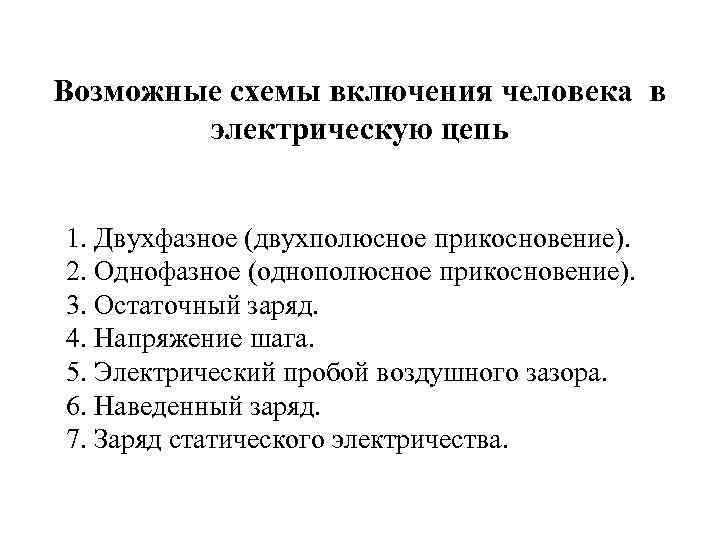

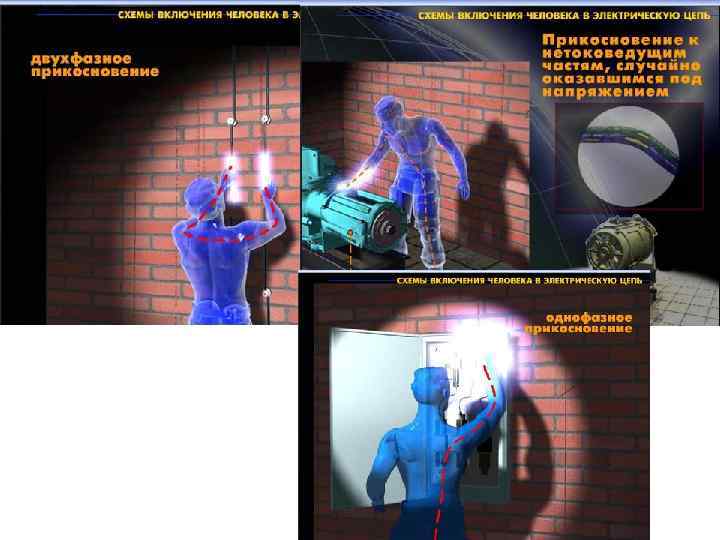

Возможные схемы включения человека в электрическую цепь 1. Двухфазное (двухполюсное прикосновение). 2. Однофазное (однополюсное прикосновение). 3. Остаточный заряд. 4. Напряжение шага. 5. Электрический пробой воздушного зазора. 6. Наведенный заряд. 7. Заряд статического электричества.

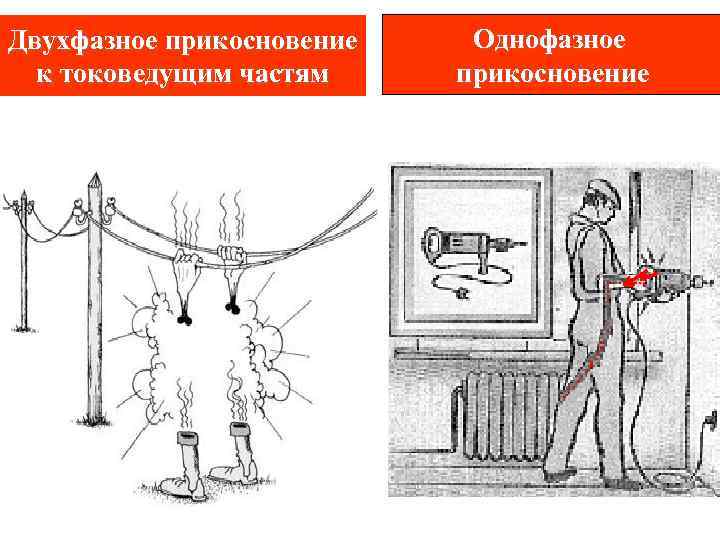

Двухфазное прикосновение к токоведущим частям Однофазное прикосновение

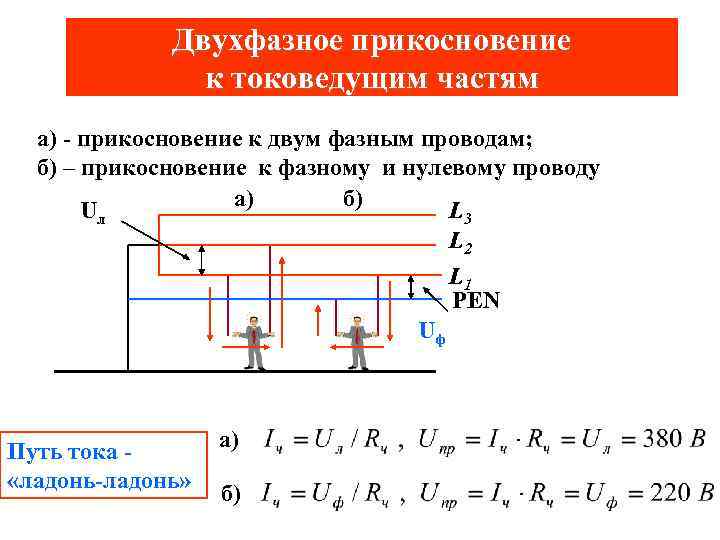

Двухфазное прикосновение к токоведущим частям а) - прикосновение к двум фазным проводам; б) – прикосновение к фазному и нулевому проводу а) б) U L л 3 L 2 L 1 PEN Uф Путь тока «ладонь-ладонь» а) б)

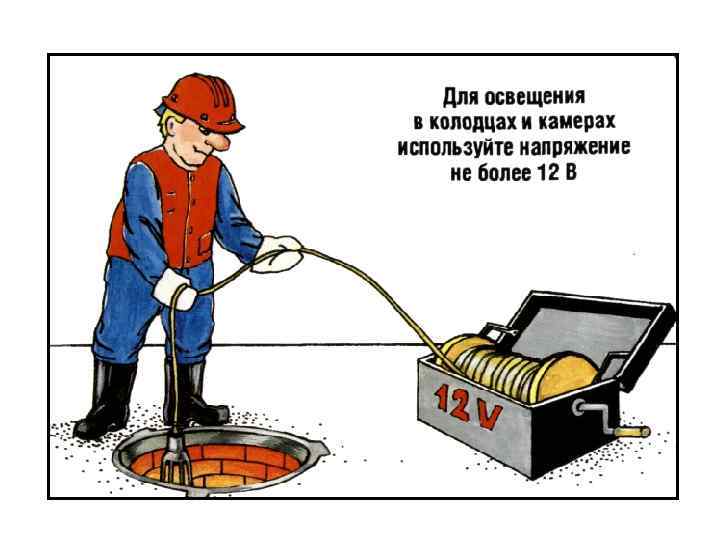

Условия работ в отношении опасности поражения людей электрическим током можно разделить на следующие категории: - условия без повышенной опасности; - условия повышенной опасности; - особо опасные условия; - условия работ на открытом воздухе; - особо неблагоприятные условия работ. Признаки, характеризующими условия повышенной опасности: наличие сырости или токопроводящей пыли (относительная влажность воздуха длительно превышает 75%; наличие токопроводящих оснований (металлические, земляные, бетонные, железобетонные, кафельные, кирпичные и т. п. полы); высокая температура (температура превышает постоянно или периодически (более 1 суток) +35°С); имеется возможность одновременного прикосновения с одной стороны – к имеющим соединение с землёй металлоконструкциям зданий, технологическим аппаратам, механизмам и т. п. , с другой стороны – к металлическим корпусам оборудования. При наличии условий повышенной опасности для питания электроприёмников доступных прикосновению допускается применять малое напряжение не выше 42 В. Признаки, характеризующими особо опасные условия: особая сырость (относительная влажность воздуха близка к 100%, потолок, стены, пол покрыты влагой); наличие химически активной или органической среды разрушающие изоляцию и токоведущие части электрооборудования; наличие одновременно двух или более признаков повышенной опасности. При наличии особо опасных условий для питания электроприёмников доступных прикосновению допускается применять малое напряжение не выше 12 В.

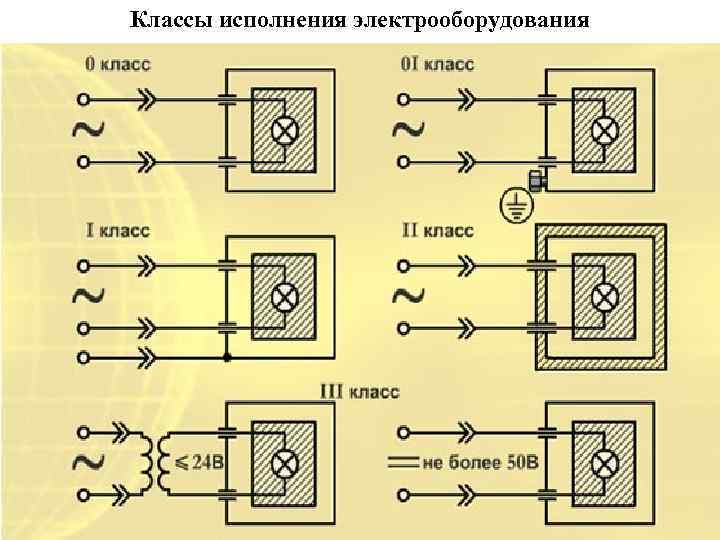

Классы исполнения электрооборудования

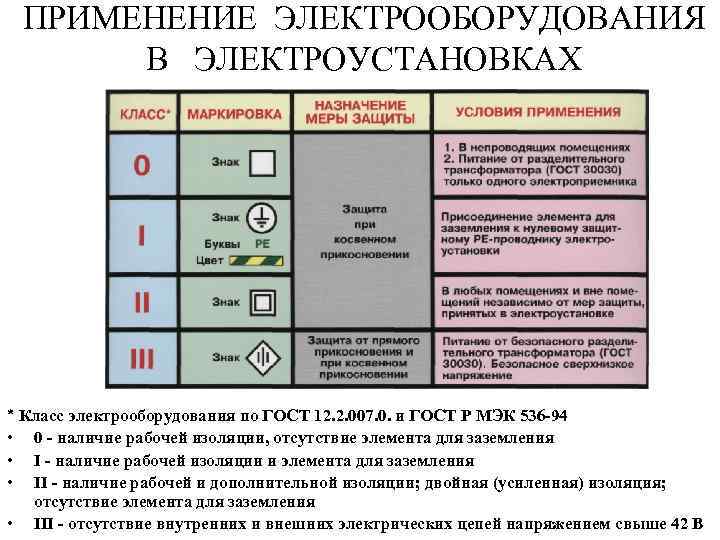

ПРИМЕНЕНИЕ ЭЛЕКТРООБОРУДОВАНИЯ В ЭЛЕКТРОУСТАНОВКАХ * Класс электрооборудования по ГОСТ 12. 2. 007. 0. и ГОСТ Р МЭК 536 -94 • 0 - наличие рабочей изоляции, отсутствие элемента для заземления • I - наличие рабочей изоляции и элемента для заземления • II - наличие рабочей и дополнительной изоляции; двойная (усиленная) изоляция; отсутствие элемента для заземления • III - отсутствие внутренних и внешних электрических цепей напряжением свыше 42 В
Условия использования в работе электроинструмента и ручных электрических машин различных классов Место проведения работ Класс электроинструмента и ручных электрических машин по типу защиты от поражения электрическим током 0 Помещения без повышенной опасности I Условия применения электрозащитных средств С применением хотя бы одного электрозащитного средства При системе TN S без применения электрозащитных средств при подключении через устройство защитного отключения или с применением хотя бы одного электрозащитного средства. При системе TN С с применением хотя бы одного электрозащитного средства II Без применения электрозащитных средств III Без применения электрозащитных средств 0 При системе TN S с применением хотя бы одного электрозащитного средства и при подключении через устройство защитного отключения или при питании только одного электроприемника (машина, инструмент) от отдельного источника (разделительный трансформатор, генератор, преобразователь). При системе TN С с применением хотя бы одного электрозащитного средства и при питании только одного электроприемника от отдельного источника I При системе TN S без применения электрозащитных средств при подключении через устройство защитного отключения или при питании только одного электроприемника (машина, инструмент) от отдельного источника (разделительный трансформатор, генератор, преобразователь). При системе TN С с применением хотя бы одного электрозащитного средства Помещения с повышенной опасностью II III Не допускается применять I С защитой устройством защитного отключения или с применением хотя бы одного электрозащитного средства II Без применения электрозащитных средств III Без применения электрозащитных средств 0 При наличии особо неблагоприятных условий (в сосудах, аппаратах и других металлических емкостях с ограниченной возможностью перемещения и выхода) Без применения электрозащитных средств 0 Особо опасные помещения Без применения электрозащитных средств Не допускается применять I Не допускается применять II III С применением хотя бы одного электрозащитного средства. Без применения электрозащитных средств при подключении через устройство защитного отключения или при питании только одного электроприемника от отдельного источника Без применения электрозащитных средств

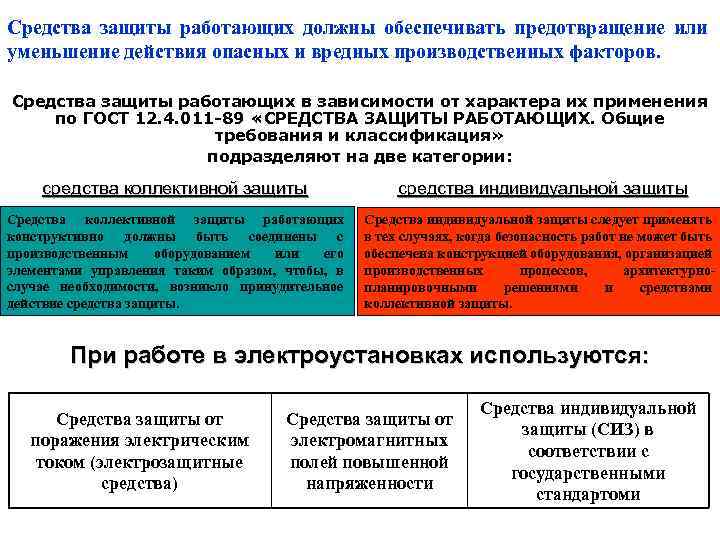

Средства защиты работающих должны обеспечивать предотвращение или уменьшение действия опасных и вредных производственных факторов. Средства защиты работающих в зависимости от характера их применения по ГОСТ 12. 4. 011 -89 «СРЕДСТВА ЗАЩИТЫ РАБОТАЮЩИХ. Общие требования и классификация» подразделяют на две категории: средства коллективной защиты средства индивидуальной защиты Средства коллективной защиты работающих конструктивно должны быть соединены с производственным оборудованием или его элементами управления таким образом, чтобы, в случае необходимости, возникло принудительное действие средства защиты. Средства индивидуальной защиты следует применять в тех случаях, когда безопасность работ не может быть обеспечена конструкцией оборудования, организацией производственных процессов, архитектурнопланировочными решениями и средствами коллективной защиты. При работе в электроустановках используются: Средства защиты от поражения электрическим током (электрозащитные средства) Средства защиты от электромагнитных полей повышенной напряженности Средства индивидуальной защиты (СИЗ) в соответствии с государственными стандартоми
Электроустановки в отношении мер электробезопасности разделяются на: 1. электроустановки напряжением выше 1 к. В в сетях с глухозаземленной или эффективно заземленной нейтралью; 2. электроустановки напряжением выше 1 к. В в сетях с изолированной; 3. электроустановки напряжением до 1 к. В в сетях с глухозаземленной нейтралью; 4. электроустановки напряжением до 1 к. В в сетях с изолированной нейтралью. Электроустановки напряжением до 1 к. В жилых, общественных и промышленных зданий и наружных установок должны, как правило, получать питание от источника с глухозаземленной нейтралью с применением системы TN. Для защиты от поражения электрическим током при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания. Питание электроустановок напряжением до 1 к. В переменного тока от источника с изолированной нейтралью с применением системы IT следует выполнять c защитным заземлением в сочетании с контролем изоляции сети или применять УЗО с номинальным отключающим дифференциальным током не более 30 м. А. Питание электроустановок напряжением до 1 к. В от источника с глухозаземленной нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система ТТ), допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены. Для защиты при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания с обязательным применением УЗО. При выполнении автоматического отключения питания в электроустановках напряжением до 1 к. В все открытые проводящие части должны быть присоединены к глухозаземленной нейтрали источника питания, если применена система TN, и заземлены, если применены системы IT или ТТ.
Классификация систем заземления В соответствии с требованиями глав 1. 7 и 7. 1 ПУЭ ( «Правила устройства электроустановок» , изд. 7 е), а также в соответствии с комплексом стандартов Р 50571 «Электроустановки зданий» , разработанным на основе стандартов МЭК Международной электротехнической комиссии, предъявляются дополнительные требования к безопасности людей, животных и сохранности имущества при эксплуатации электроустановок независимо от их ведомственной принадлежности. Введена классификация систем заземления электро установок напряжением до 1000 В Требования распространяются на электроустановки: • жилых, общественных и производственных зданий • торговых предприятий • строительных и демонтажных площадок • сельскохозяйственных строений и сооружений • передвижные • мобильных зданий из металла Требования относятся к электроустановкам проектируемых, строящихся и реконструируемых зданий и сооружений, а также рекомендуются к применению с целью повысить электробезопасность в действующих электроустановках

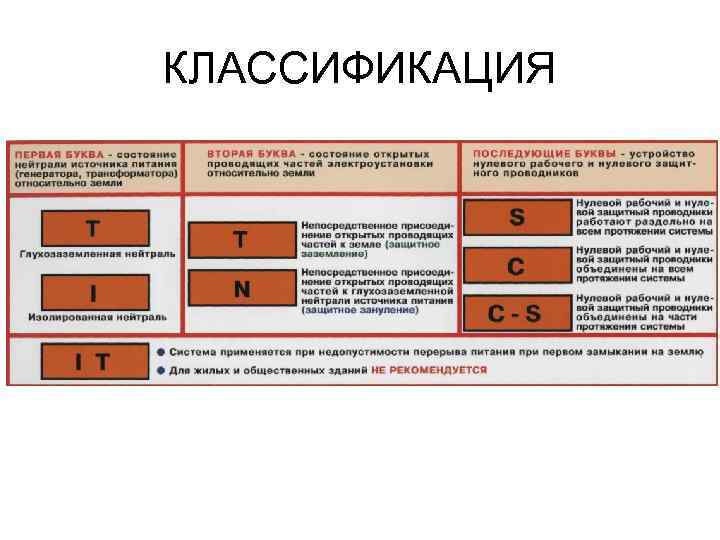

КЛАССИФИКАЦИЯ

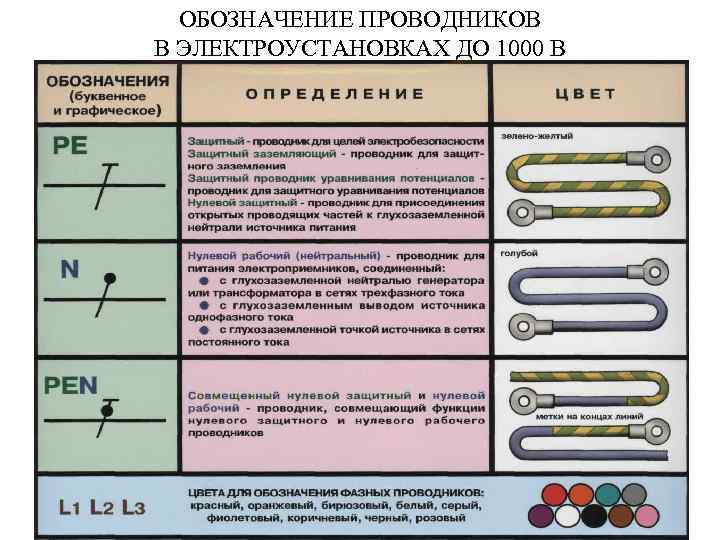

ОБОЗНАЧЕНИЕ ПРОВОДНИКОВ В ЭЛЕКТРОУСТАНОВКАХ ДО 1000 В

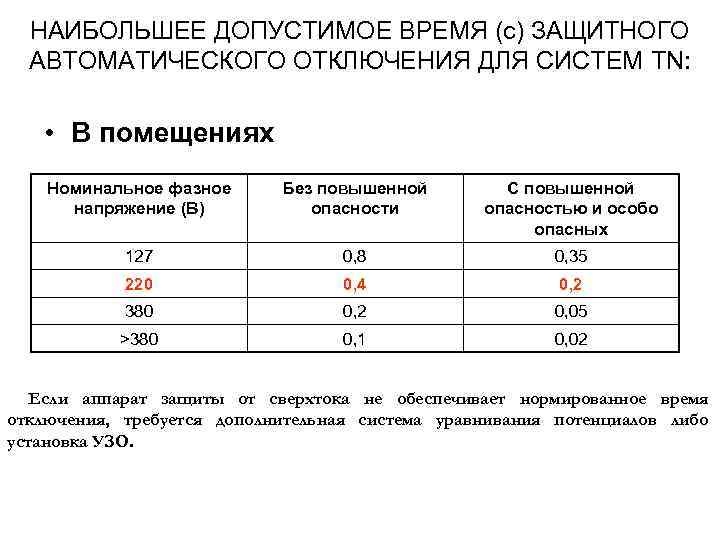

НАИБОЛЬШЕЕ ДОПУСТИМОЕ ВРЕМЯ (с) ЗАЩИТНОГО АВТОМАТИЧЕСКОГО ОТКЛЮЧЕНИЯ ДЛЯ СИСТЕМ TN: • В помещениях Номинальное фазное напряжение (В) Без повышенной опасности С повышенной опасностью и особо опасных 127 0, 8 0, 35 220 0, 4 0, 2 380 0, 2 0, 05 >380 0, 1 0, 02 Если аппарат защиты от сверхтока не обеспечивает нормированное время отключения, требуется дополнительная система уравнивания потенциалов либо установка УЗО.

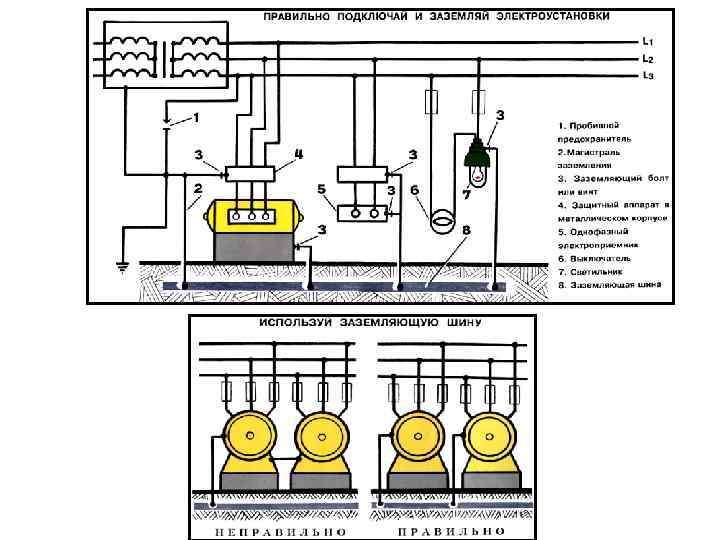

R 1 R R 2 R 0 Rh R 1 - заземляемая электроустановка; 2 – спуск; 3 – внутренний контур заземления; 4 – заземляющая магистраль; 5 – наружный контур заземления.

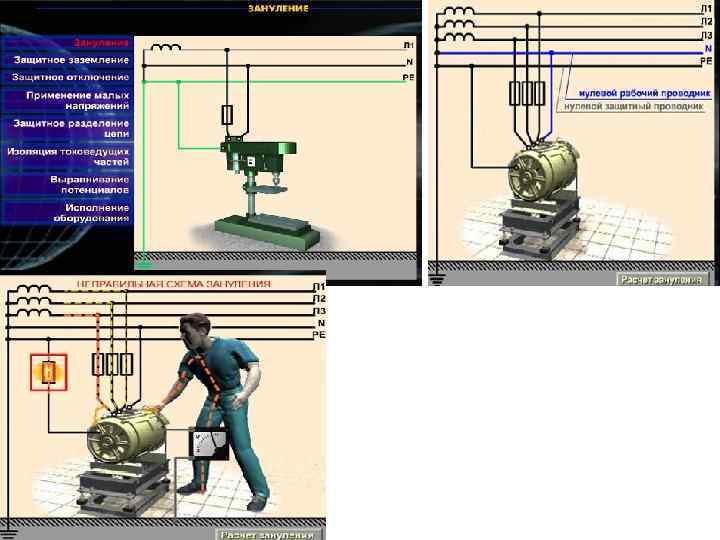

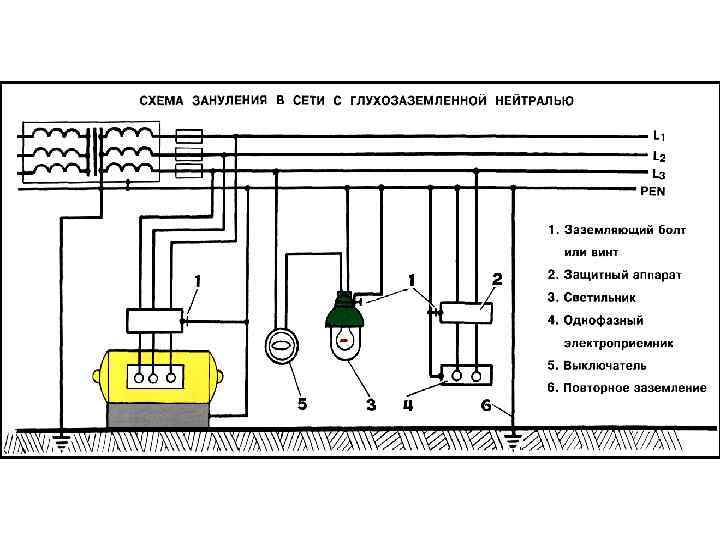

Uф Iкз L 3 а L 2 L 1 PEN Iкз N R 0 з Iкз. z. L 3 Uф Iкз. z. N Uпр= Iкз. z. N Uф/2 При z. N = z. L 1 = z. L 2 = z. L 3 б L 2 L 1 PEN N R 0 з Iз RПз Uпр = Iкз. RПз Uф/2 Uф Iкз. R 0 з
I кз‚ 1 = Uф ZТ + Z nm 3 , где Uф фазное напряжение сети, В; ZT/3 полное сопротивление фазы трансформатора токам однофазного короткого замыкания, Ом; Zпт полное сопротивление петли «фаза нуль» от трансформатора до точки короткого замыкания, Ом; IЗ – ток срабатывания защитного аппарата, А; Кдоп допустимая кратность тока однофазного короткого замыкания Iкз 1 по отношению к номинальному току или току срабатывания защитного аппарата Iз (см. табл. ); Ток защитного аппарата, Iз 1. Номинальный ток плавкой вставки предохранителя, Iн пв 2. Номинальный ток нерегулируемого расцепителя Iнр или ток уставки регулируемого расцепителя Iрр автоматического выключателя, имеющего обратнозависимую от тока характеристику 3. Верхнее значение тока срабатывания мгновенно действующего расцепителя (отсечки) Iсо. Кратность тока, Кдоп 3 (4 во взрывоопасных зонах) 3 (6 во взрывоопасных зонах) значения 1, 1·Iном·N для автоматических выключателей с мгновенным расцепителем, где N равно 5, 10, 20 при характеристиках расцепления соответственно “В”, “С” и “D”; Iном номинальный ток автоматического выключателя
Технические характеристики Тип выключателя ВА-47 -29 ВА-47 -100 Номинальное напряжение частотой 50 Гц, В 230/400 Номинальный ток In, А 0, 5; 1, 6; 2, 5; 1; 2; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25; 32; 40; 50; 63 10, 16, 25, 32, 35, 40, 50, 63, 80, 100 Номинальная отключающая способность, А 4500 10000 Характеристики срабатывания электромагнитного расцепителя В, С, D Число полюсов 1, 2, 3, 4 Максимальное сечение присоединяемых проводов, мм 2 25 35
Внешний вид выключателей дифференциальных (УЗО) ВД 1 -63 Внешний вид дифференциальных автоматов АД 12, АД 14
Наибольшие допустимые значения сопротивлений заземляющих устройств электроустановок Характеристика объекта Удельное сопротивление грунта, , Ом·м Сопротивление, Ом Электроустановки напряжением 110 к. В и выше сетей с эффективным заземлением нейтрали, выполненные по нормам на сопротивление до 500 0, 5 более 500 0, 002· 0, 5 до 500 250/Iр, но не более 10 Ом более 500 0, 002 · 250/Iр до 100 (более 100) 15* (15· 0, 01 ) Электроустановки 3 35 к. В сетей с изолированной нейтралью Электроустановки сетей напряжением до 1000 В с глухозаземленной нейтралью напряжением: 660/380 В 30* (30· 0, 01 ) 380/220 В 220/127 В 60* (60· 0, 01 ) Электроустановки сетей напряжением до 1000 В с изолированной нейтралью при мощности источника питания: более 100 к. ВА до 500 50/Ip, но не более 4 Ом до 100 к. ВА более 500 50/Ip, но не более 10 Ом * сопротивление заземляющего устройства с учетом повторных заземлений нулевого провода должно быть не более 2, 4 и 8 Ом при линейных напряжениях соответственно 660, 380 и 220 В источника трехфазного тока и напряжениях 380, 220 и 127 В источника однофазного тока.

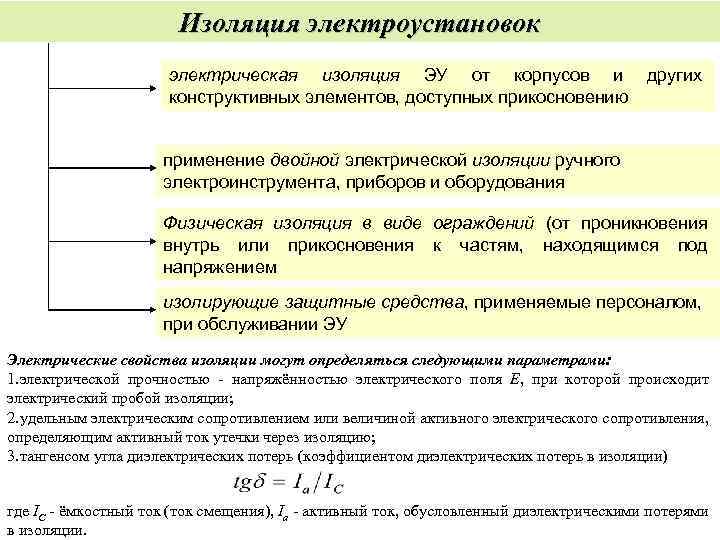

Изоляция электроустановок электрическая изоляция ЭУ от корпусов и конструктивных элементов, доступных прикосновению других применение двойной электрической изоляции ручного электроинструмента, приборов и оборудования Физическая изоляция в виде ограждений (от проникновения внутрь или прикосновения к частям, находящимся под напряжением изолирующие защитные средства, применяемые персоналом, при обслуживании ЭУ Электрические свойства изоляции могут определяться следующими параметрами: 1. электрической прочностью напряжённостью электрического поля Е, при которой происходит электрический пробой изоляции; 2. удельным электрическим сопротивлением или величиной активного электрического сопротивления, определяющим активный ток утечки через изоляцию; 3. тангенсом угла диэлектрических потерь (коэффициентом диэлектрических потерь в изоляции) где IC ёмкостный ток (ток смещения), Ia активный ток, обусловленный диэлектрическими потерями в изоляции.
Примеры нормируемых сопротивлений изоляции отдельных аппаратов и частей ЭУ Наименование испытываемой изоляции Напряжение мегомметра, В Сопротивление изоляции, МОм 100. . . 1000 не менее 0, 5 До 1000 В ЭУ на напряжение выше 12 В переменного и 36 В постоянного тока Электрические аппараты на напряжение, В: до 42 В свыше 42 до 100 свыше 100 до 380 свыше 380 Ручной электроинструмент и переносные светильники со вспомогательным оборудованием, сварочные трансформаторы Краны и лифты, силовые и осветительные электропроводки Каждое присоединение вторичных цепей и цепей питания приводов выключателей и разъединителей Шинки на щите управления (при отсоединённых цепях) 100 250 500 1000 500 не менее 0, 5 Рабочая 2, дополн. 5, усиленная 7. В эксплуатации 0, 5; для изд. кл II 2 1000 0, 5 500 1000 10 2500 5 2500 300 1000 2500 Выше 1000 В Токоведущие части полупроводниковых преобразователей Каждый элемент подвесных и опорных многоэлементных изоляторов Проходные изоляторы

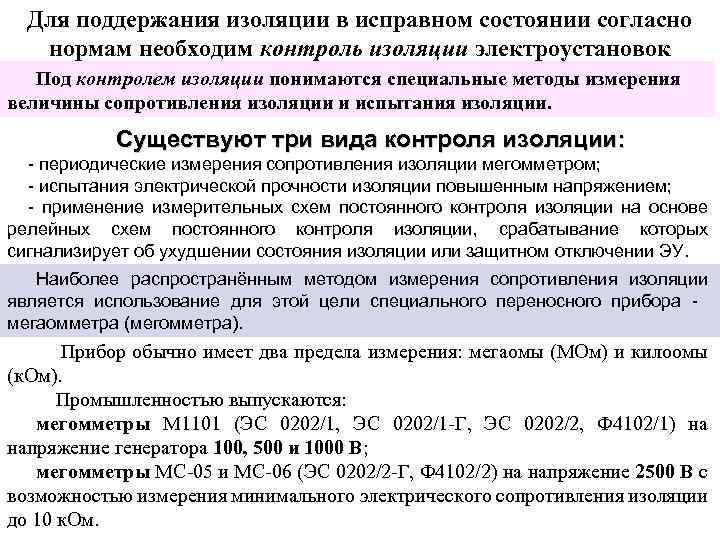

Для поддержания изоляции в исправном состоянии согласно нормам необходим контроль изоляции электроустановок Под контролем изоляции понимаются специальные методы измерения величины сопротивления изоляции и испытания изоляции. Существуют три вида контроля изоляции: - периодические измерения сопротивления изоляции мегомметром; - испытания электрической прочности изоляции повышенным напряжением; - применение измерительных схем постоянного контроля изоляции на основе релейных схем постоянного контроля изоляции, срабатывание которых сигнализирует об ухудшении состояния изоляции или защитном отключении ЭУ. Наиболее распространённым методом измерения сопротивления изоляции является использование для этой цели специального переносного прибора мегаомметра (мегомметра). Прибор обычно имеет два предела измерения: мегаомы (МОм) и килоомы (к. Ом). Промышленностью выпускаются: мегомметры М 1101 (ЭС 0202/1, ЭС 0202/1 Г, ЭС 0202/2, Ф 4102/1) на напряжение генератора 100, 500 и 1000 В; мегомметры МС 05 и МС 06 (ЭС 0202/2 Г, Ф 4102/2) на напряжение 2500 В с возможностью измерения минимального электрического сопротивления изоляции до 10 к. Ом.

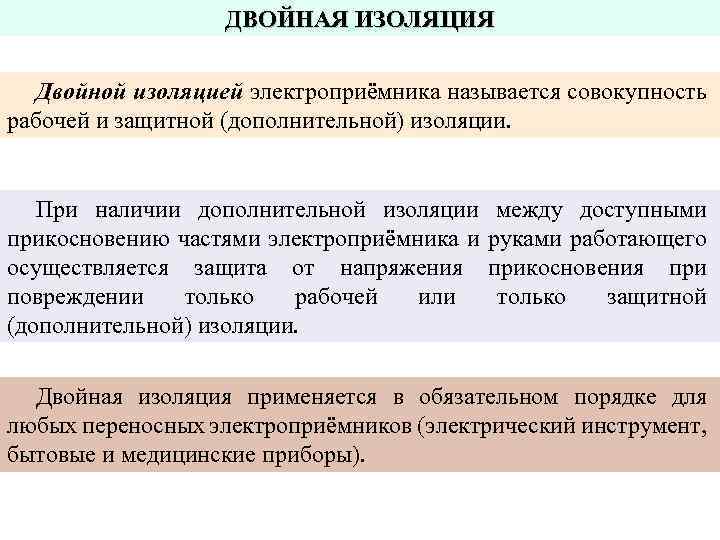

ДВОЙНАЯ ИЗОЛЯЦИЯ Двойной изоляцией электроприёмника называется совокупность рабочей и защитной (дополнительной) изоляции. При наличии дополнительной изоляции между доступными прикосновению частями электроприёмника и руками работающего осуществляется защита от напряжения прикосновения при повреждении только рабочей или только защитной (дополнительной) изоляции. Двойная изоляция применяется в обязательном порядке для любых переносных электроприёмников (электрический инструмент, бытовые и медицинские приборы).

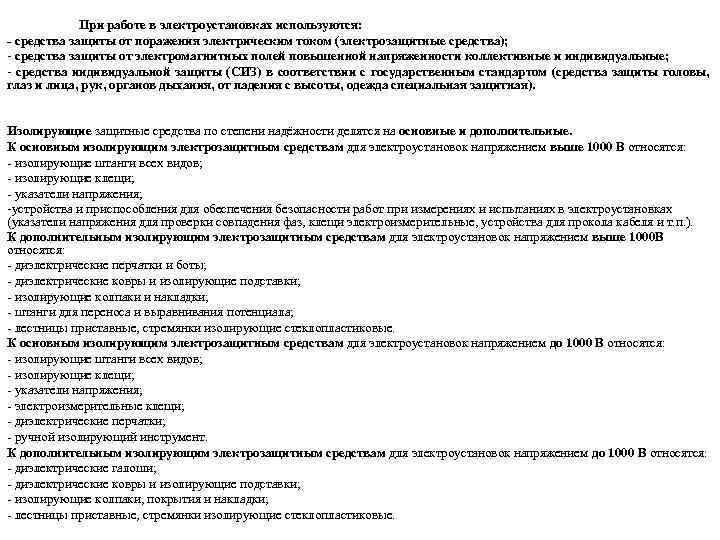

При работе в электроустановках используются: - средства защиты от поражения электрическим током (электрозащитные средства); средства защиты от электромагнитных полей повышенной напряженности коллективные и индивидуальные; средства индивидуальной защиты (СИЗ) в соответствии с государственным стандартом (средства защиты головы, глаз и лица, рук, органов дыхания, от падения с высоты, одежда специальная защитная). Изолирующие защитные средства по степени надёжности делятся на основные и дополнительные. К основным изолирующим электрозащитным средствам для электроустановок напряжением выше 1000 В относятся: изолирующие штанги всех видов; изолирующие клещи; указатели напряжения; устройства и приспособления для обеспечения безопасности работ при измерениях и испытаниях в электроустановках (указатели напряжения для проверки совпадения фаз, клещи электроизмерительные, устройства для прокола кабеля и т. п. ). К дополнительным изолирующим электрозащитным средствам для электроустановок напряжением выше 1000 В относятся: диэлектрические перчатки и боты; диэлектрические ковры и изолирующие подставки; изолирующие колпаки и накладки; штанги для переноса и выравнивания потенциала; лестницы приставные, стремянки изолирующие стеклопластиковые. К основным изолирующим электрозащитным средствам для электроустановок напряжением до 1000 В относятся: изолирующие штанги всех видов; изолирующие клещи; указатели напряжения; электроизмерительные клещи; диэлектрические перчатки; ручной изолирующий инструмент. К дополнительным изолирующим электрозащитным средствам для электроустановок напряжением до 1000 В относятся: диэлектрические галоши; диэлектрические ковры и изолирующие подставки; изолирующие колпаки, покрытия и накладки; лестницы приставные, стремянки изолирующие стеклопластиковые.

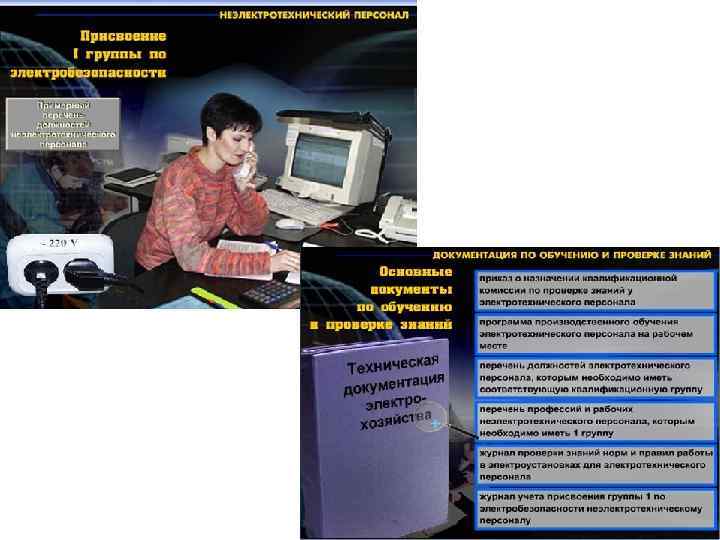

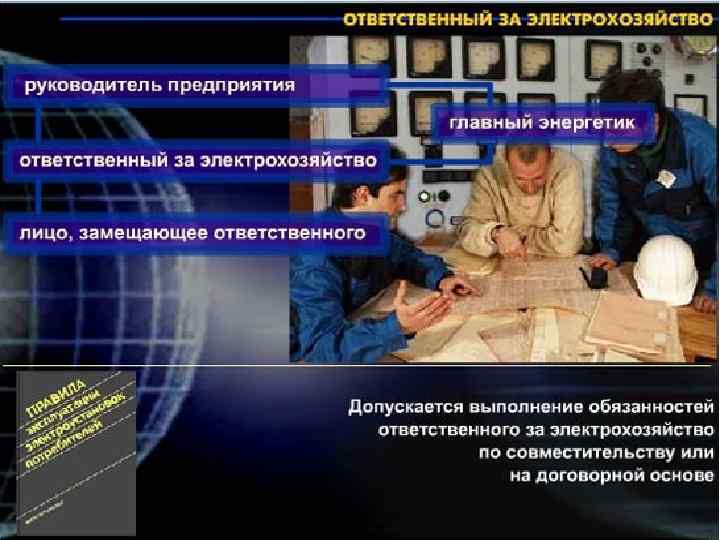

Для непосредственного выполнения обязанностей по организации эксплуатации электроустановок руководитель Потребителя соответствующим документом назначает ответственного за электрохозяйство организации и его заместителя. Ответственный за электрохозяйство обязан: - организовать разработку и ведение необходимой документации по вопросам организации эксплуатации электроустановок; - организовать обучение, инструктирование, проверку знаний и допуск к самостоятельной работе электротехнического персонала; - организовать безопасное проведение всех видов работ в электроустановках, в том числе с участием командированного персонала; - контролировать наличие, своевременность проверок и испытаний средств защиты в электроустановках, средств пожаротушения и инструмента. Назначение ответственного за электрохозяйство и его заместителя производится после проверки знаний и присвоения соответствующей группы по электробезопасности: V - в электроустановках напряжением выше 1000 В; IV - в электроустановках напряжением до 1000 В.
Ответственными за безопасное ведение работ являются: Ø выдающий наряд, отдающий распоряжение, утверждающий перечень работ, выполняемых в порядке текущей эксплуатации; Ø ответственный руководитель работ; Ø допускающий; Ø производитель работ; Ø наблюдающий; Ø члены бригады.
Пример заполнения формы наряд-допуска ЭУ-44 для производства работ в электроустановках, утвержденной ОАО «РЖД» в 2004 г.

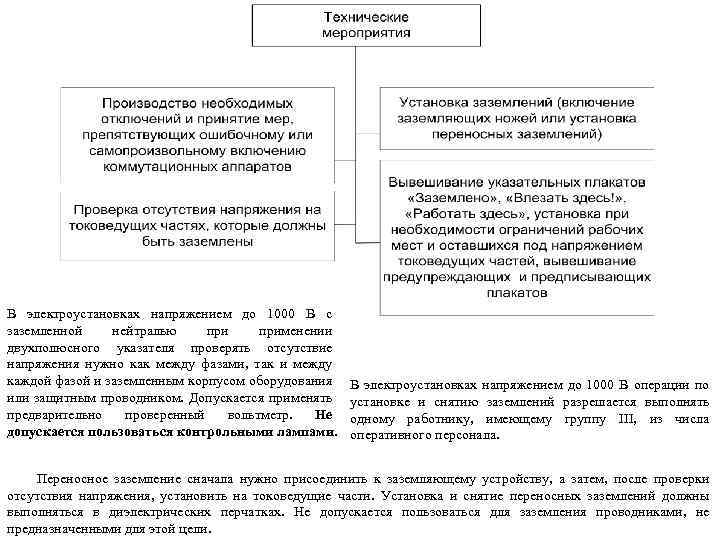

В электроустановках напряжением до 1000 В с заземленной нейтралью применении двухполюсного указателя проверять отсутствие напряжения нужно как между фазами, так и между каждой фазой и заземленным корпусом оборудования или защитным проводником. Допускается применять предварительно проверенный вольтметр. Не допускается пользоваться контрольными лампами. В электроустановках напряжением до 1000 В операции по установке и снятию заземлений разрешается выполнять одному работнику, имеющему группу III, из числа оперативного персонала. Переносное заземление сначала нужно присоединить к заземляющему устройству, а затем, после проверки отсутствия напряжения, установить на токоведущие части. Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках. Не допускается пользоваться для заземления проводниками, не предназначенными для этой цели.

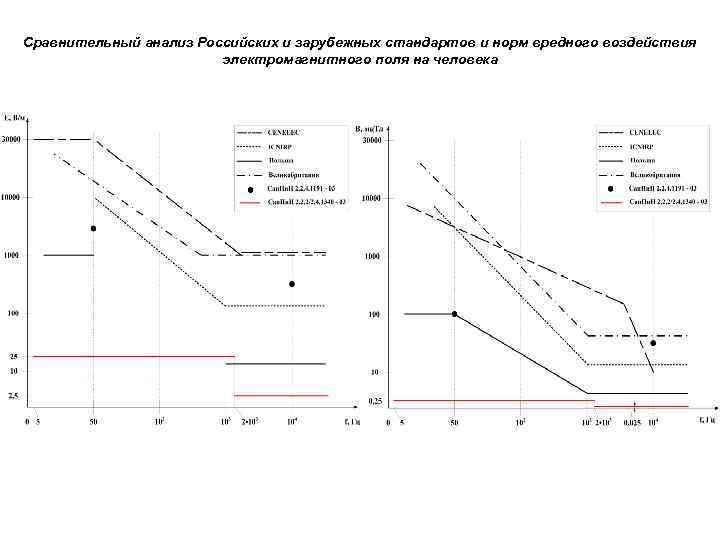

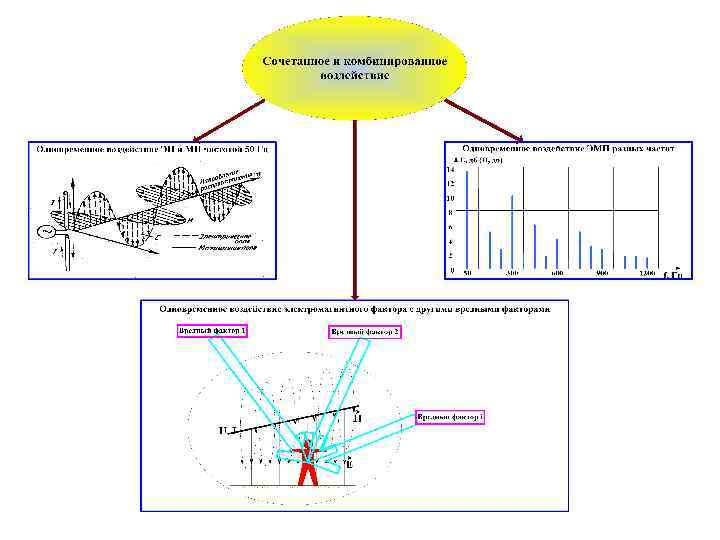

Сравнительный анализ Российских и зарубежных стандартов и норм вредного воздействия электромагнитного поля на человека
Допустимые уровни воздействия электрического поля на население от ЛЭП Е, к. В/м Условия облучения 0, 5 Внутри жилых зданий 1, 0 На территории зоны жилой застройки 5, 0 В населенной местности вне зоны жилой застройки, а также на территории огородов и садов 10, 0 На участках пересечения воздушных ЛЭП с автомобильными дорогами; 15, 0 В ненаселенной местности (доступные для транспорта, и сельскохозяйственные угодья); 20, 0 В труднодоступной местности Границы санитарно защитных зон для воздушных ЛЭП Напряжение ЛЭП, к. В Размер санитарнозащитной зоны, м до 1 1 20 35 110 150 220 330 500 750 1150 2 10 15 20 25 30 40 55 В соответствии с Сан. Пи. Н 2. 1002 -00. временные регламенты индукции МП 50 Гц в помещениях (на расстоянии от 0, 2 м от стен и окон и на высоте 0, 5 1, 5 м от пола) не должна превышать 10 мк. Тл, а на территории жилой застройки от ЛЭП переменного тока и других объектов не должна превышать 50 мк. Тл на высоте 1, 8 м. Однако, членами РНКЗНИ предлагаются обоснованные ПДУ напряженности МП ПЧ, составляющие 5 мк. Тл – в течение 24 х часов, 10 мк. Тл – для некруглосуточного воздействия и 20 мк. Тл (16 А/м) – для лиц, профессионально не связанных с эксплуатацией ЭУ, но подвергающихся воздействию МП промышленной частоты.

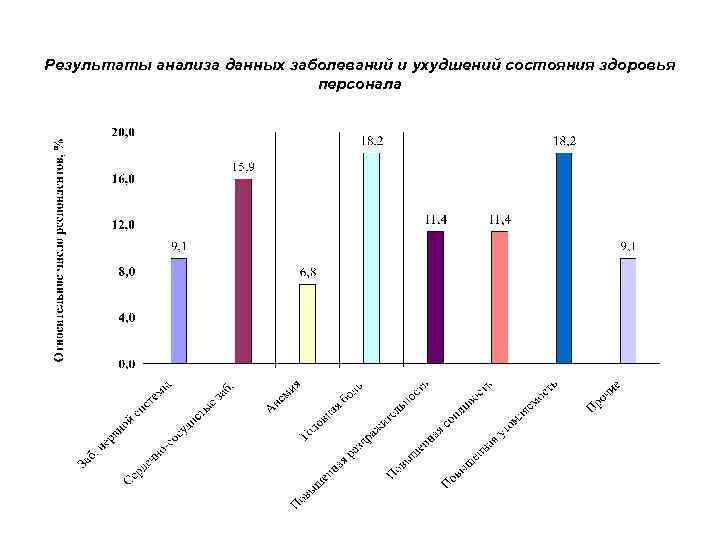

Результаты анализа данных заболеваний и ухудшений состояния здоровья персонала

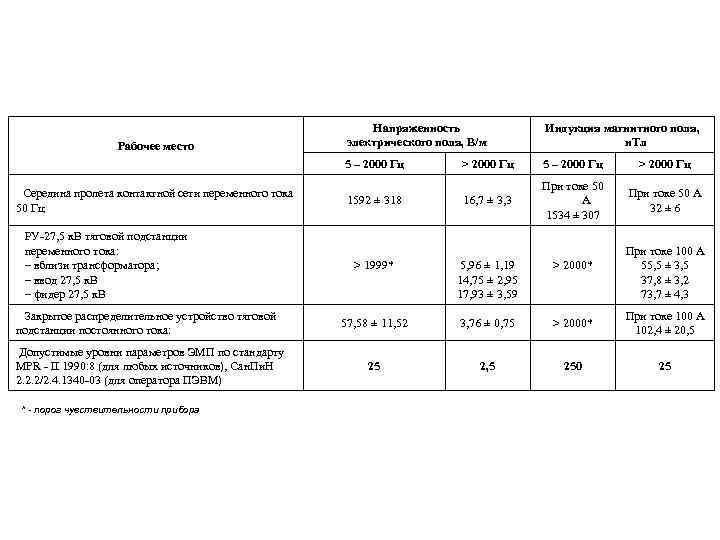

Середина пролета контактной сети переменного тока 50 Гц РУ 27, 5 к. В тяговой подстанции переменного тока: – вблизи трансформатора; – ввод 27, 5 к. В – фидер 27, 5 к. В Закрытое распределительное устройство тяговой подстанции постоянного тока: Допустимые уровни параметров ЭМП по стандарту MPR II 1990: 8 (для любых источников), Сан. Пи. Н 2. 2. 2/2. 4. 1340 03 (для оператора ПЭВМ) * - порог чувствительности прибора Индукция магнитного поля, н. Тл 5 – 2000 Гц Рабочее место Напряженность электрического поля, В/м > 2000 Гц 5 – 2000 Гц > 2000 Гц 16, 7 ± 3, 3 При токе 50 А 1534 ± 307 При токе 50 А 32 ± 6 1592 ± 318 При токе 100 А 55, 5 ± 3, 5 37, 8 ± 3, 2 73, 7 ± 4, 3 > 1999* 5, 96 ± 1, 19 14, 75 ± 2, 95 17, 93 ± 3, 59 > 2000* 57, 58 ± 11, 52 3, 76 ± 0, 75 > 2000* При токе 100 А 102, 4 ± 20, 5 25 2, 5 250 25

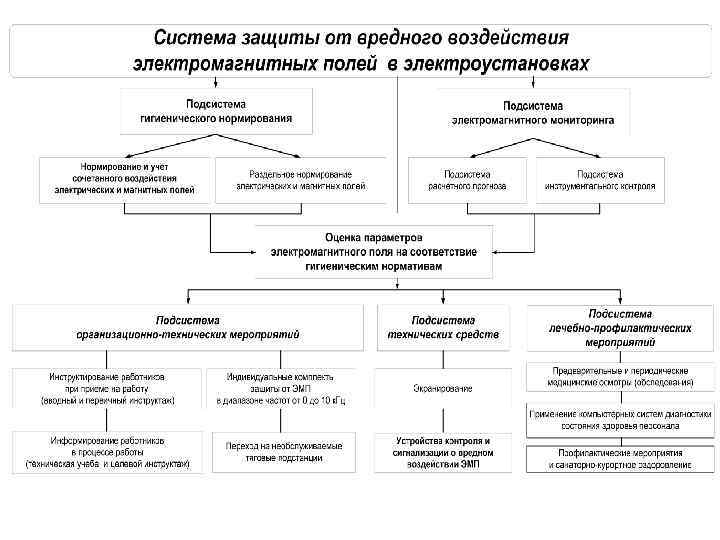

Защита работников от воздействия электромагнитных полей в электроустановках
