Безбалочные перекрытия

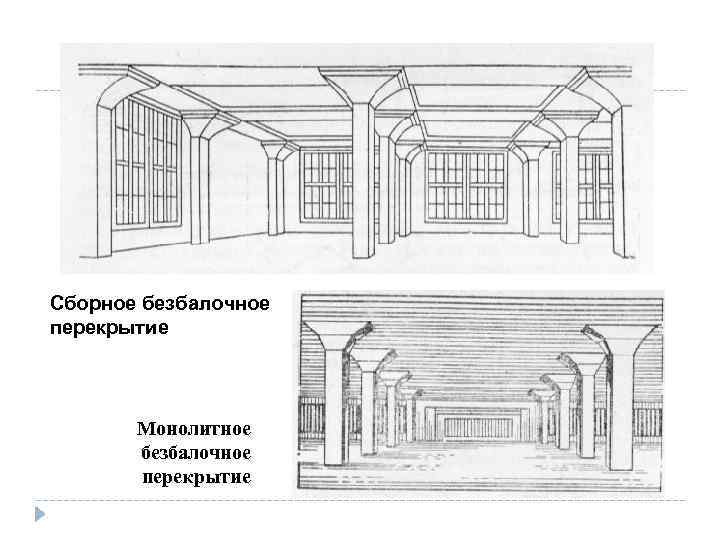

Сборное безбалочное перекрытие Монолитное безбалочное перекрытие

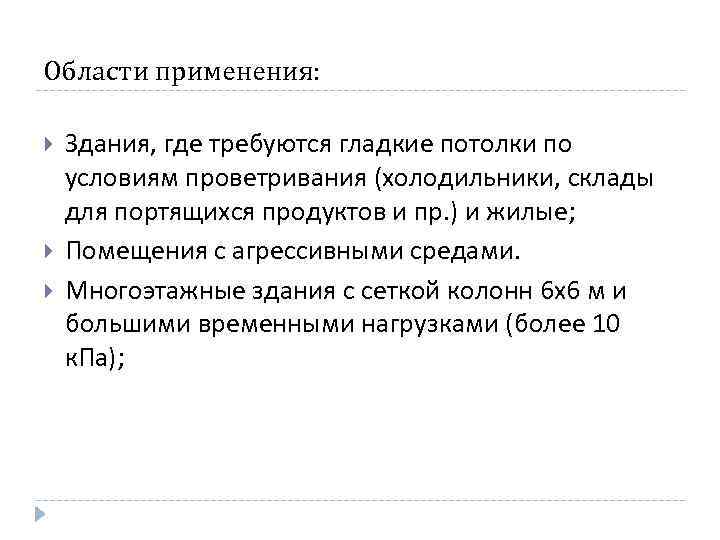

Области применения: Здания, где требуются гладкие потолки по условиям проветривания (холодильники, склады для портящихся продуктов и пр. ) и жилые; Помещения с агрессивными средами. Многоэтажные здания с сеткой колонн 6 х6 м и большими временными нагрузками (более 10 к. Па);
Конструкция сборного безбалочного перекрытия с плитами 3 х3 м. 1 - пролетная плита; 2 – межколонная плита; 3 – капитель; 4 – колонна; 5 – закладная деталь; 6 – бетон замоноличивания
Сборное безбалочное перекрытие с ребристыми и пустотными плитами
Конструктивное решение сборного безбалочного перекрытия с треугольными в плане плитами 1 - плита; 2 – колонна; 3 - стена; 4 – напрягаемая арматура
Монолитные безбалочные перекрытия

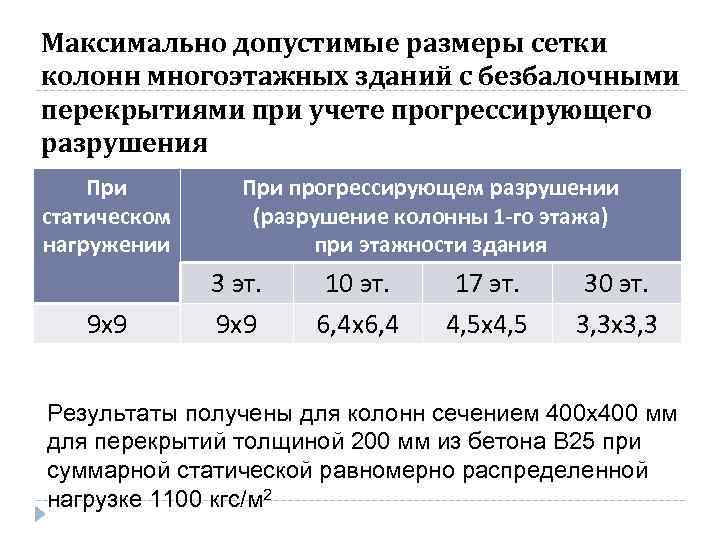

Максимально допустимые размеры сетки колонн многоэтажных зданий с безбалочными перекрытиями при учете прогрессирующего разрушения При статическом нагружении 9 х9 При прогрессирующем разрушении (разрушение колонны 1 -го этажа) при этажности здания 3 эт. 9 х9 10 эт. 6, 4 х6, 4 17 эт. 4, 5 х4, 5 30 эт. 3, 3 х3, 3 Результаты получены для колонн сечением 400 х400 мм для перекрытий толщиной 200 мм из бетона В 25 при суммарной статической равномерно распределенной нагрузке 1100 кгс/м 2

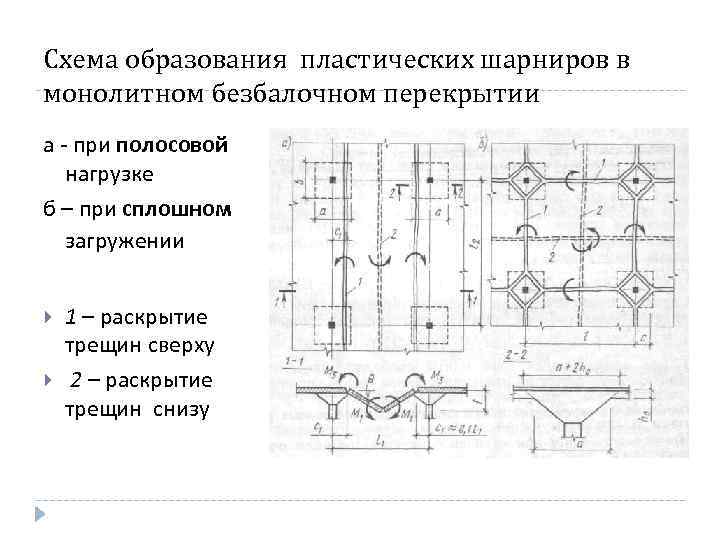

Схема образования пластических шарниров в монолитном безбалочном перекрытии а - при полосовой нагрузке б – при сплошном загружении 1 – раскрытие трещин сверху 2 – раскрытие трещин снизу

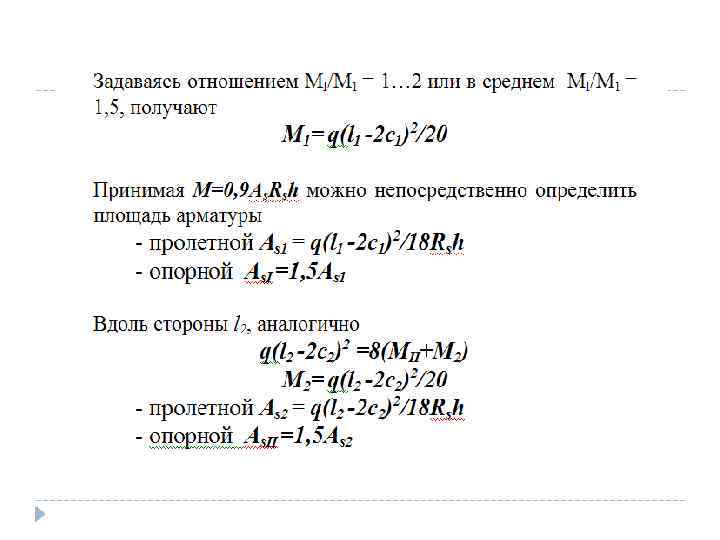

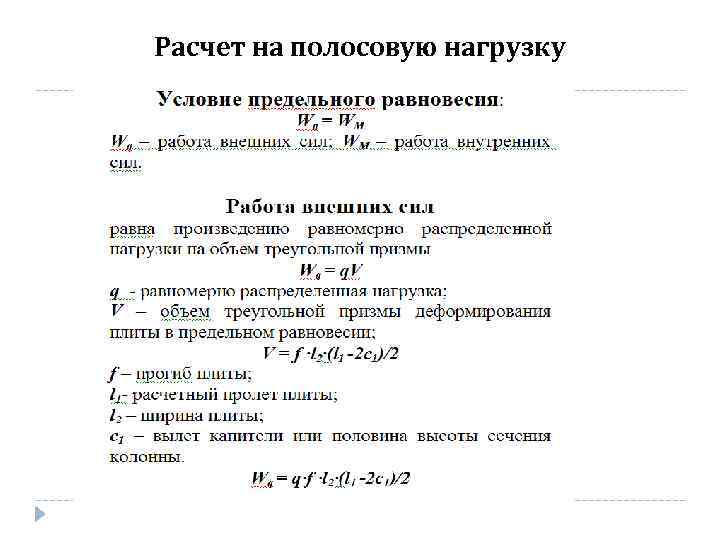

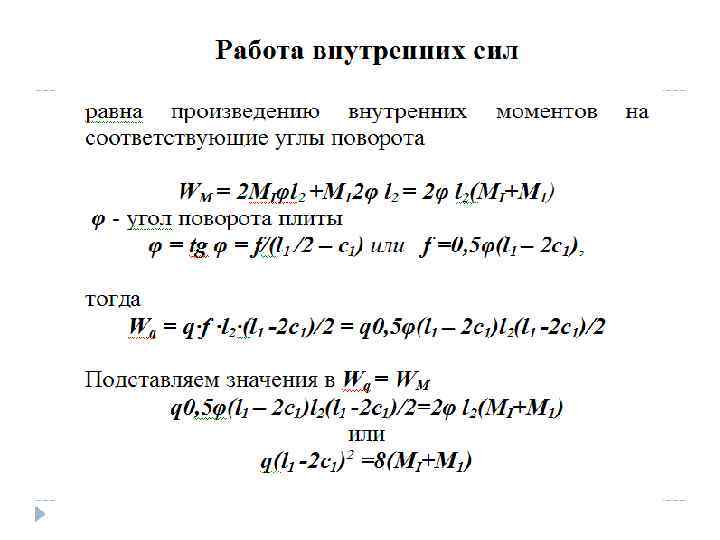

Расчет на полосовую нагрузку

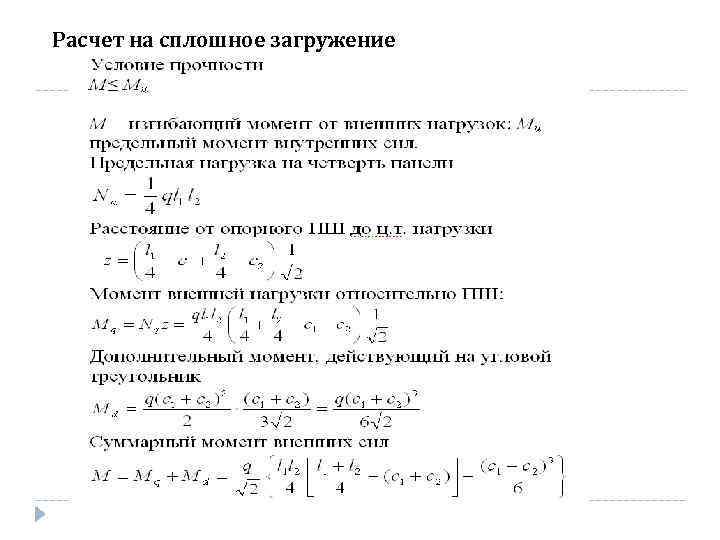

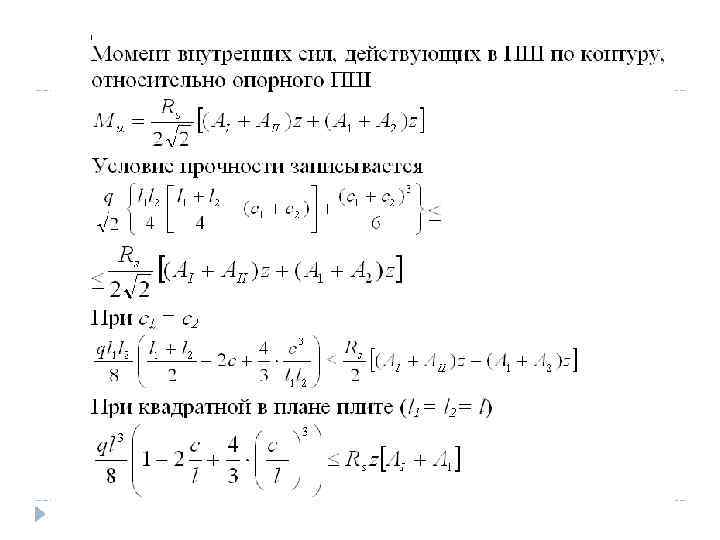

Расчет на сплошное загружение

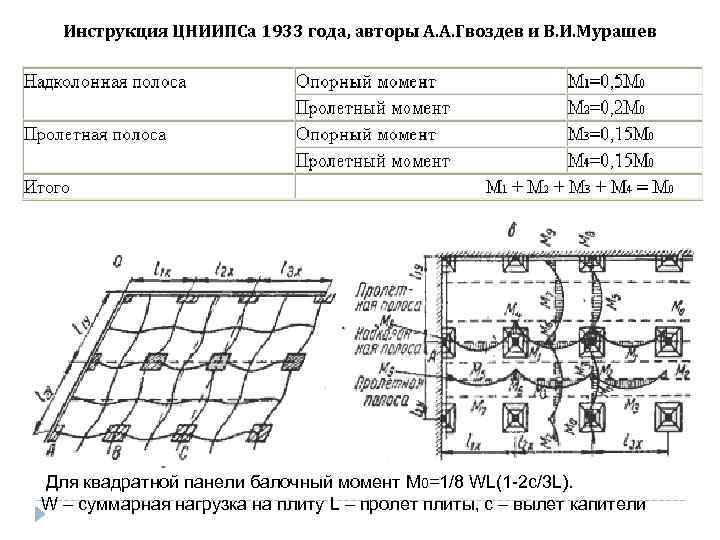

Инструкция ЦНИИПСа 1933 года, авторы А. А. Гвоздев и В. И. Мурашев Для квадратной панели балочный момент M 0=1/8 WL(1 -2 c/3 L). W – суммарная нагрузка на плиту L – пролет плиты, с – вылет капители

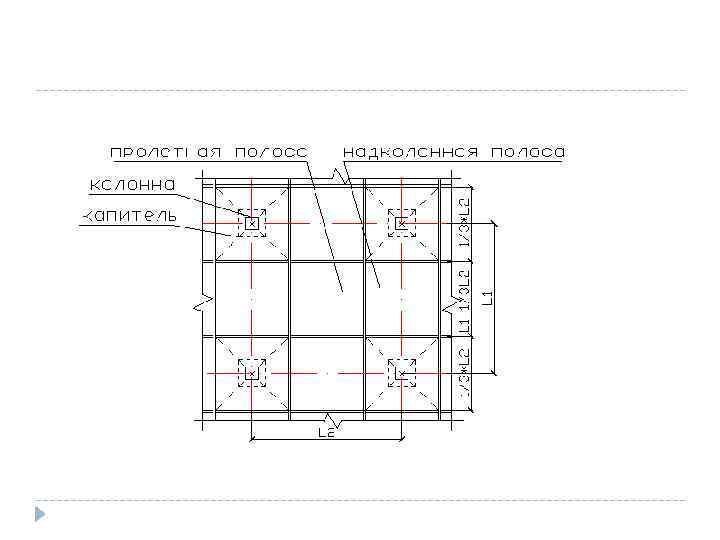

Эпюра изгибающих моментов и армирование монолитных безбалочных перекрытий 1 – рабочая арматура; 2 – конструктивная арматура
Армирование капителей монолитного безбалочного перекрытия

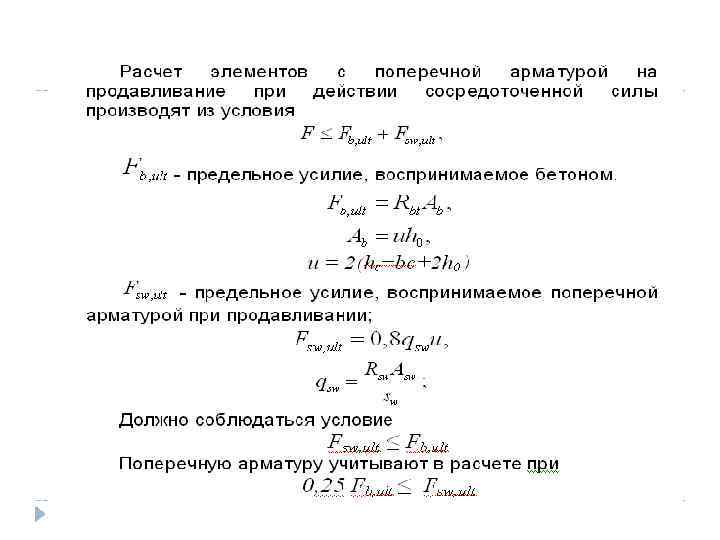

Расчет на продавливание по СП 52 -101 -2003

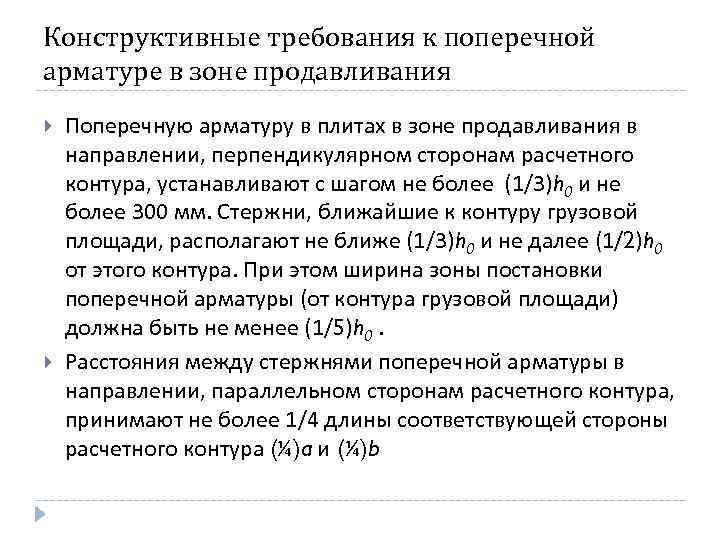

Конструктивные требования к поперечной арматуре в зоне продавливания Поперечную арматуру в плитах в зоне продавливания в направлении, перпендикулярном сторонам расчетного контура, устанавливают с шагом не более (1/3)h 0 и не более 300 мм. Стержни, ближайшие к контуру грузовой площади, располагают не ближе (1/3)h 0 и не далее (1/2)h 0 от этого контура. При этом ширина зоны постановки поперечной арматуры (от контура грузовой площади) должна быть не менее (1/5)h 0. Расстояния между стержнями поперечной арматуры в направлении, параллельном сторонам расчетного контура, принимают не более 1/4 длины соответствующей стороны расчетного контура (¼)a и (¼)b

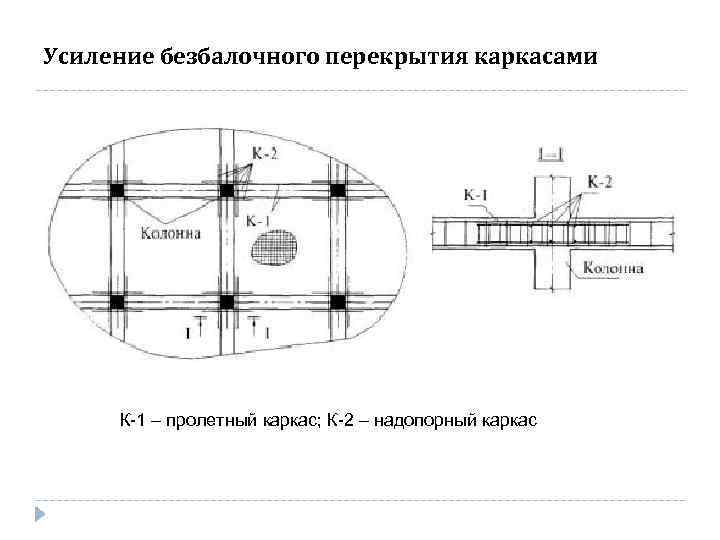

Усиление безбалочного перекрытия каркасами К-1 – пролетный каркас; К-2 – надопорный каркас

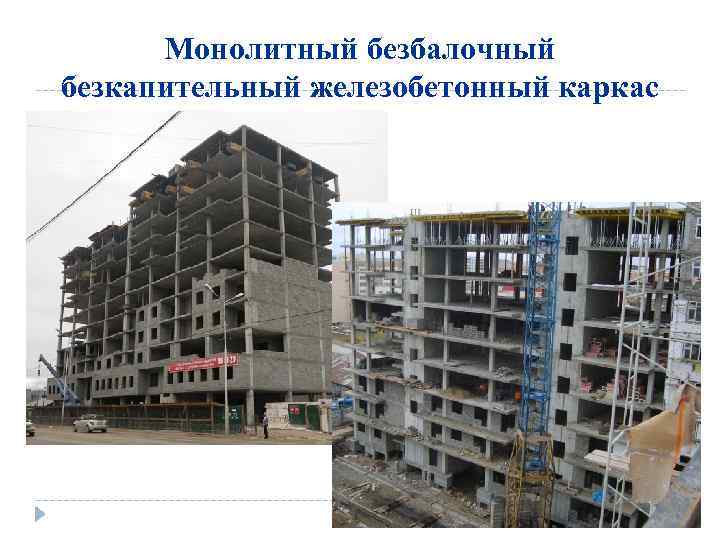

Монолитный безбалочный безкапительный железобетонный каркас

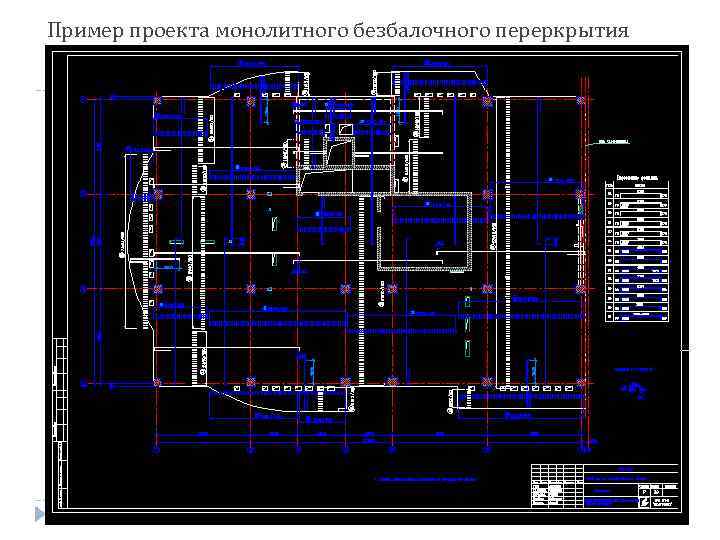

Пример проекта монолитного безбалочного переркрытия

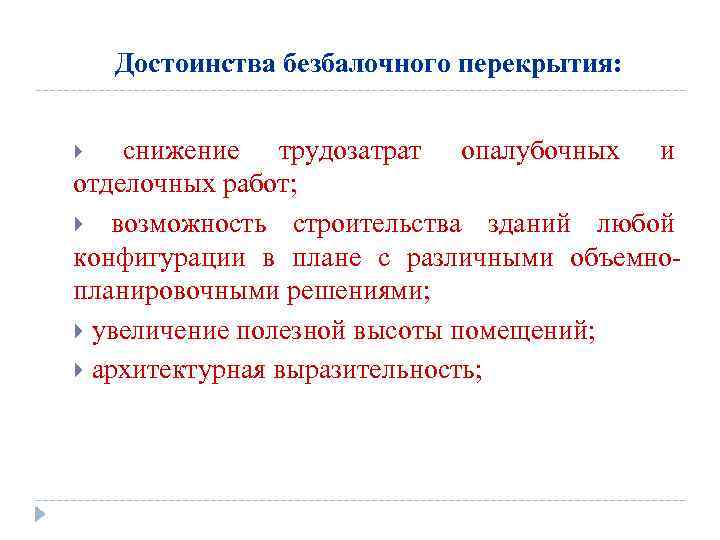

Достоинства безбалочного перекрытия: снижение трудозатрат опалубочных и отделочных работ; возможность строительства зданий любой конфигурации в плане с различными объемнопланировочными решениями; увеличение полезной высоты помещений; архитектурная выразительность;
Сопоставление результатов расчета перекрытий по разным моделям Верхнее армирование As, max=10. 4 см 2/м As, max=31. 2 см 2/м

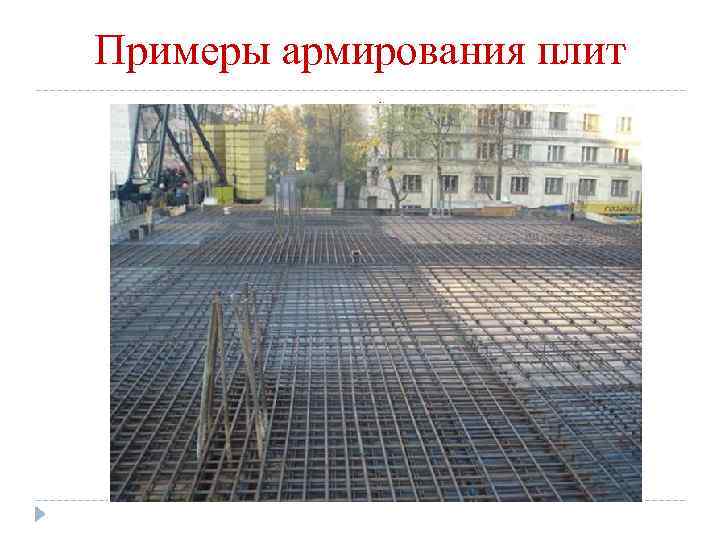

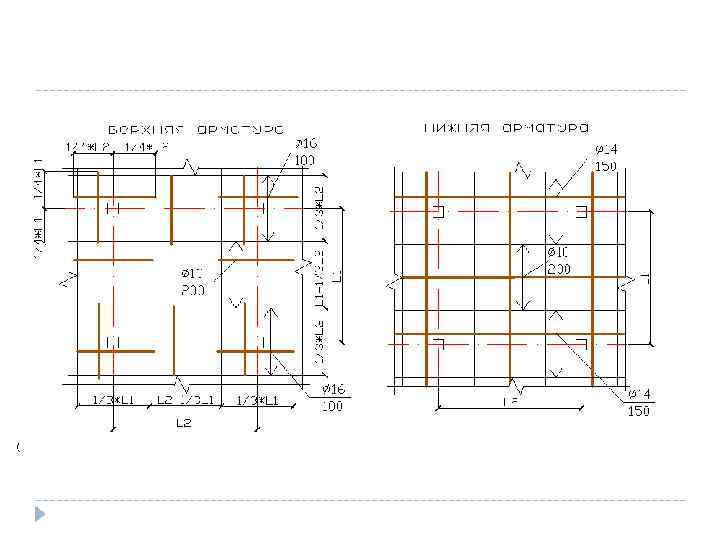

Примеры армирования плит Расход стали обычно колеблится от 12 до 95 кг

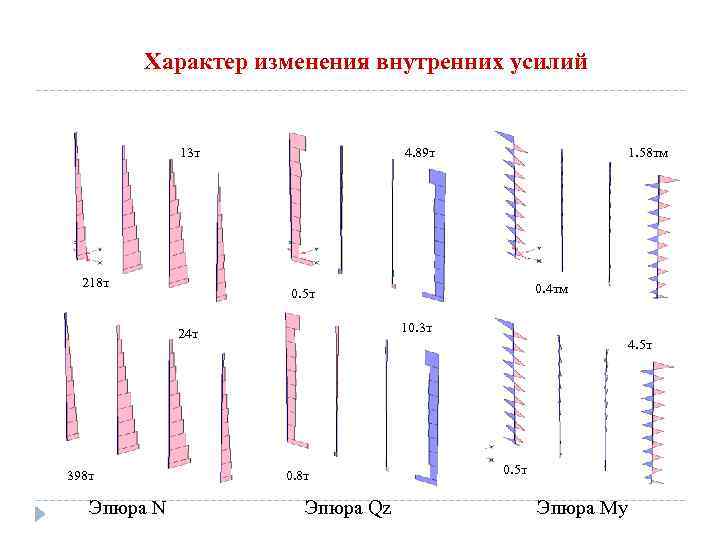

Характер изменения внутренних усилий 13 т 218 т 4. 89 т Эпюра N 0. 4 тм 0. 5 т 10. 3 т 24 т 398 т 1. 58 тм 4. 5 т 0. 8 т Эпюра Qz 0. 5 т Эпюра My
Конструкции для восприятия сил продавливания

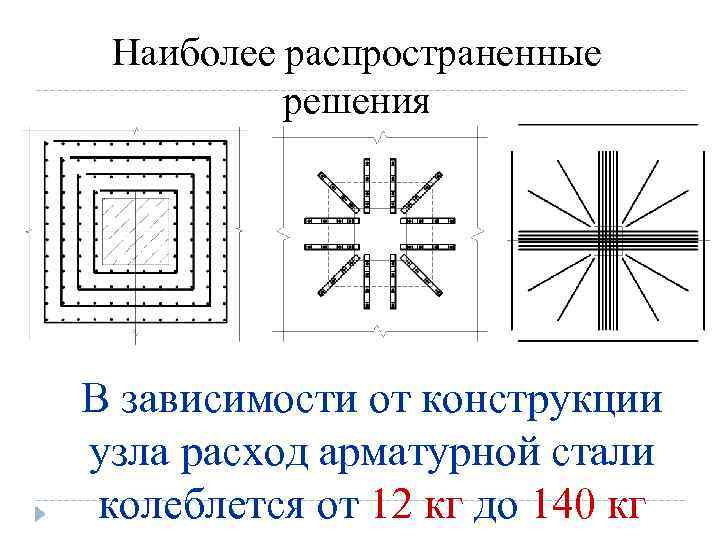

Наиболее распространенные решения В зависимости от конструкции узла расход арматурной стали колеблется от 12 кг до 140 кг
140 кг

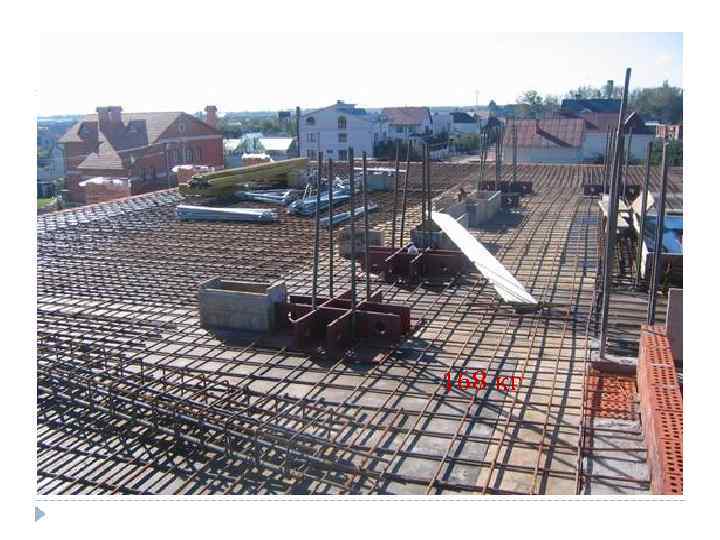

168 кг

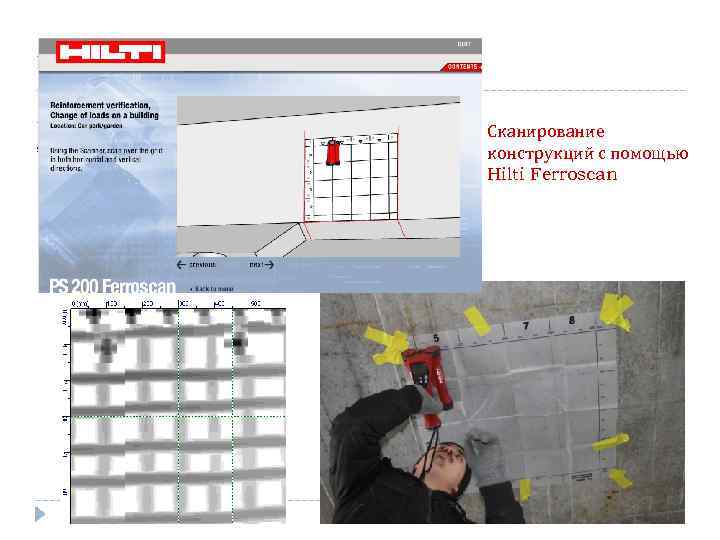

Сканирование конструкций с помощью Hilti Ferroscan

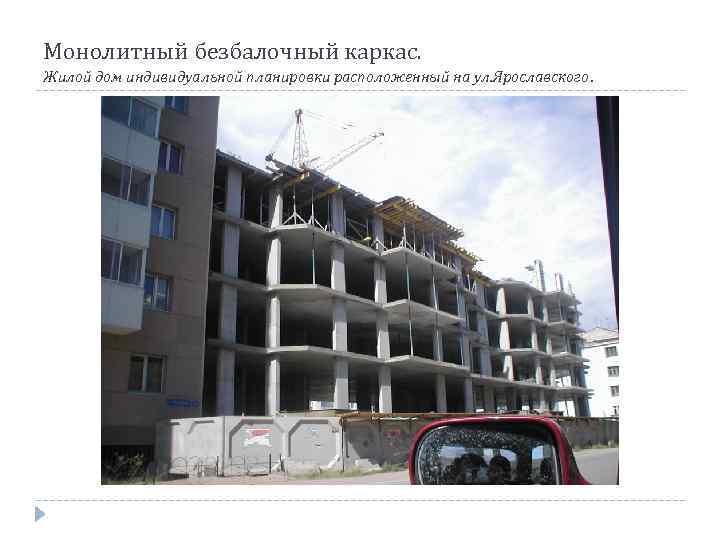

Монолитный безбалочный каркас. Жилой дом индивидуальной планировки расположенный на ул. Ярославского.

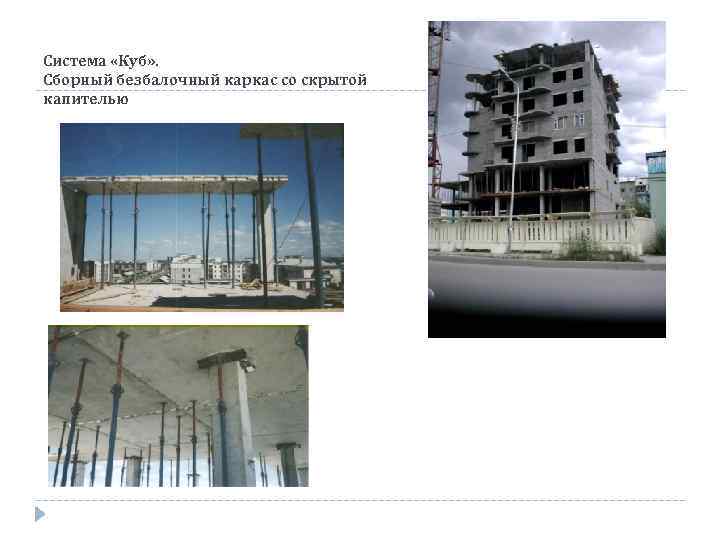

Система «Куб» . Сборный безбалочный каркас со скрытой капителью
Сопряжение плиты с колонной в системе КУБ
