БЕТОНЫ БЕТОНЫ

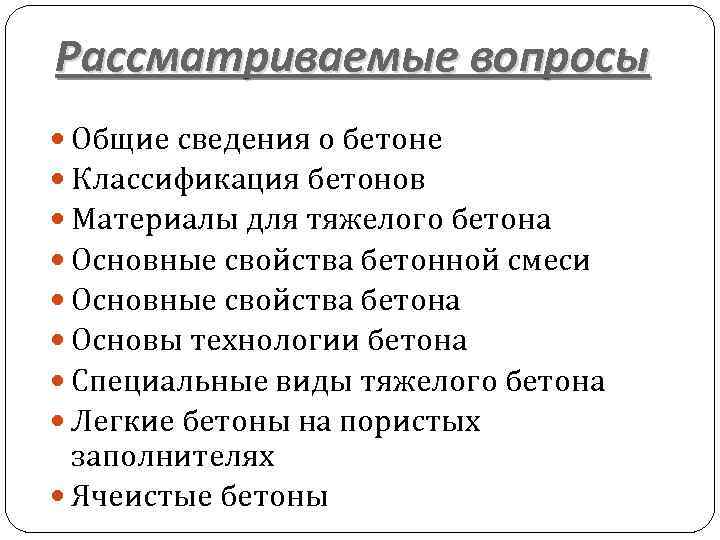

Рассматриваемые вопросы Общие сведения о бетоне Классификация бетонов Материалы для тяжелого бетона Основные свойства Рассматриваемые вопросы Общие сведения о бетоне Классификация бетонов Материалы для тяжелого бетона Основные свойства бетонной смеси Основные свойства бетона Основы технологии бетона Специальные виды тяжелого бетона Легкие бетоны на пористых заполнителях Ячеистые бетоны

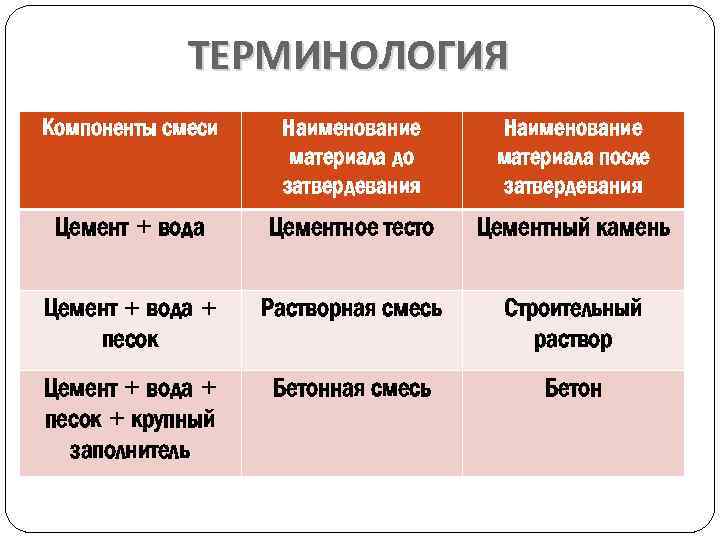

ТЕРМИНОЛОГИЯ Компоненты смеси Наименование материала до затвердевания Наименование материала после затвердевания Цемент + вода ТЕРМИНОЛОГИЯ Компоненты смеси Наименование материала до затвердевания Наименование материала после затвердевания Цемент + вода Цементное тесто Цементный камень Цемент + вода + песок Растворная смесь Строительный раствор Цемент + вода + песок + крупный заполнитель Бетонная смесь Бетон

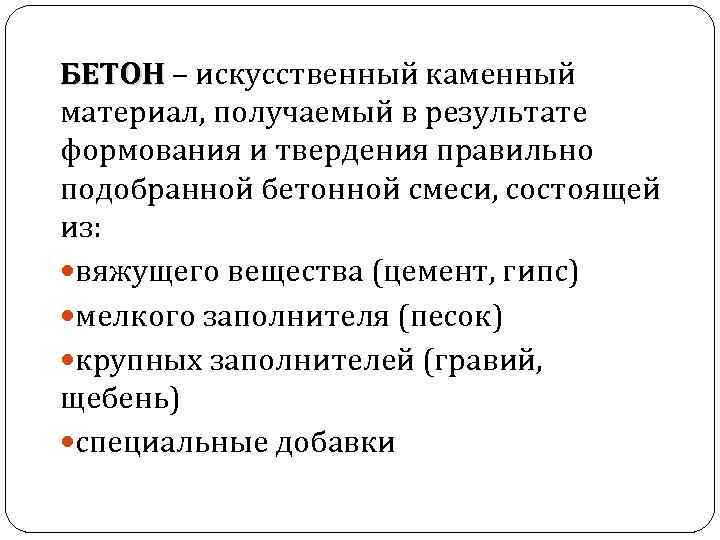

БЕТОН – искусственный каменный БЕТОН материал, получаемый в результате формования и твердения правильно подобранной БЕТОН – искусственный каменный БЕТОН материал, получаемый в результате формования и твердения правильно подобранной бетонной смеси, состоящей из: вяжущего вещества (цемент, гипс) мелкого заполнителя (песок) крупных заполнителей (гравий, щебень) специальные добавки

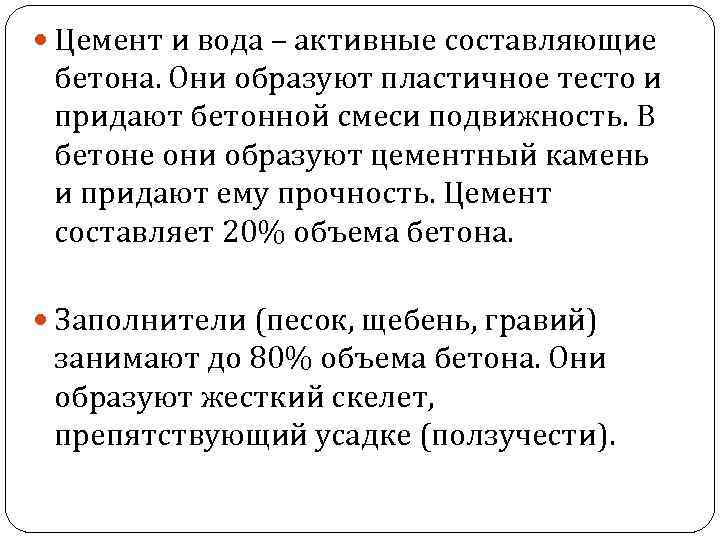

 Цемент и вода – активные составляющие бетона. Они образуют пластичное тесто и придают Цемент и вода – активные составляющие бетона. Они образуют пластичное тесто и придают бетонной смеси подвижность. В бетоне они образуют цементный камень и придают ему прочность. Цемент составляет 20% объема бетона. Заполнители (песок, щебень, гравий) занимают до 80% объема бетона. Они образуют жесткий скелет, препятствующий усадке (ползучести).

КЛАССИФИКАЦИЯ БЕТОНОВ ПО ПЛОТНОСТИ особо тяжелые бетоны – более 2500 кг/м 3 тяжелые бетоны КЛАССИФИКАЦИЯ БЕТОНОВ ПО ПЛОТНОСТИ особо тяжелые бетоны – более 2500 кг/м 3 тяжелые бетоны – 1800 -2500 кг/м 3 легкие бетоны – 500 -1800 кг/м 3 особо легкие бетоны – менее 500 кг/м 3 КЛАССИФИКАЦИЯ БЕТОНОВ ПО ВЯЖУЩЕМУ ВЕЩЕСТВУ НЕОРГАНИЧЕСКИЕ Цементные (ПЦ) Силикатные (известь) Гипсовые (гипс) ОРГАНИЧЕСКИЕ Асфальтобетон (битумное вяжущее) Полимербетон (на синтетических смолах)

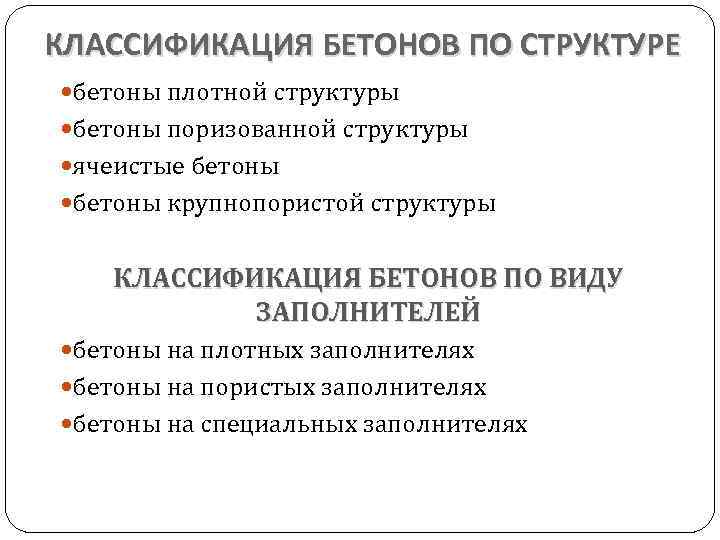

КЛАССИФИКАЦИЯ БЕТОНОВ ПО СТРУКТУРЕ бетоны плотной структуры бетоны поризованной структуры ячеистые бетоны крупнопористой структуры КЛАССИФИКАЦИЯ БЕТОНОВ ПО СТРУКТУРЕ бетоны плотной структуры бетоны поризованной структуры ячеистые бетоны крупнопористой структуры КЛАССИФИКАЦИЯ БЕТОНОВ ПО ВИДУ ЗАПОЛНИТЕЛЕЙ бетоны на плотных заполнителях бетоны на пористых заполнителях бетоны на специальных заполнителях

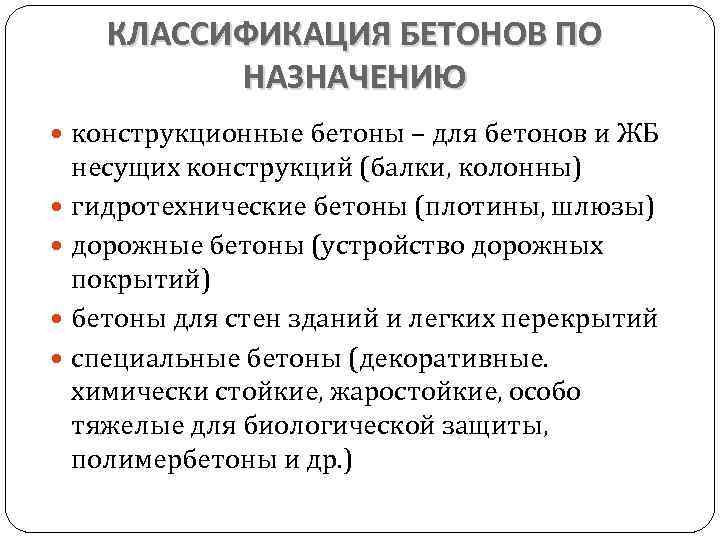

КЛАССИФИКАЦИЯ БЕТОНОВ ПО НАЗНАЧЕНИЮ конструкционные бетоны – для бетонов и ЖБ несущих конструкций (балки, КЛАССИФИКАЦИЯ БЕТОНОВ ПО НАЗНАЧЕНИЮ конструкционные бетоны – для бетонов и ЖБ несущих конструкций (балки, колонны) гидротехнические бетоны (плотины, шлюзы) дорожные бетоны (устройство дорожных покрытий) бетоны для стен зданий и легких перекрытий специальные бетоны (декоративные. химически стойкие, жаростойкие, особо тяжелые для биологической защиты, полимербетоны и др. )

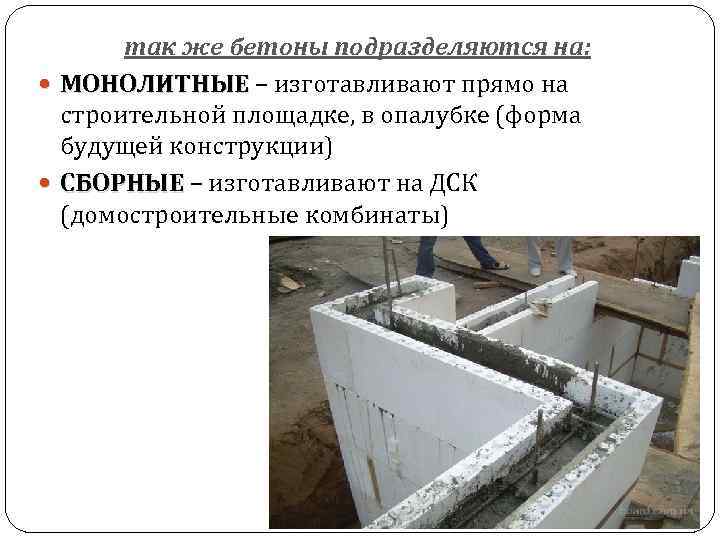

так же бетоны подразделяются на: МОНОЛИТНЫЕ – изготавливают прямо на МОНОЛИТНЫЕ строительной площадке, в так же бетоны подразделяются на: МОНОЛИТНЫЕ – изготавливают прямо на МОНОЛИТНЫЕ строительной площадке, в опалубке (форма будущей конструкции) СБОРНЫЕ – изготавливают на ДСК СБОРНЫЕ (домостроительные комбинаты)

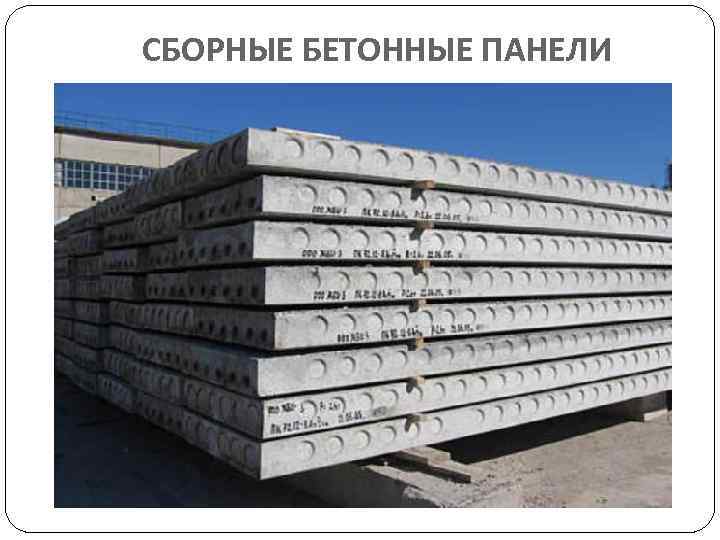

СБОРНЫЕ БЕТОННЫЕ ПАНЕЛИ СБОРНЫЕ БЕТОННЫЕ ПАНЕЛИ

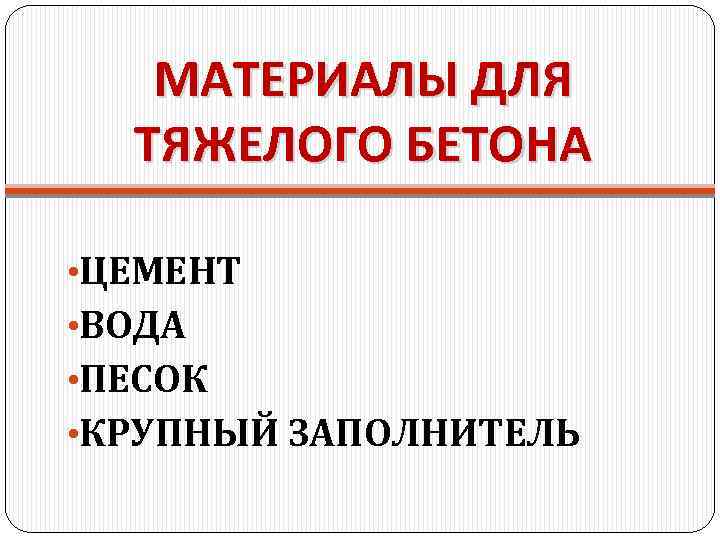

МАТЕРИАЛЫ ДЛЯ ТЯЖЕЛОГО БЕТОНА • ЦЕМЕНТ • ВОДА • ПЕСОК • КРУПНЫЙ ЗАПОЛНИТЕЛЬ МАТЕРИАЛЫ ДЛЯ ТЯЖЕЛОГО БЕТОНА • ЦЕМЕНТ • ВОДА • ПЕСОК • КРУПНЫЙ ЗАПОЛНИТЕЛЬ

СОСТАВ ТЯЖЕЛОГО БЕТОНА цемент 1 песок : x Ц: П: Кр щебень : y СОСТАВ ТЯЖЕЛОГО БЕТОНА цемент 1 песок : x Ц: П: Кр щебень : y

ЗАКОН В/Ц – водоцементное отношение. В/Ц – это отношение расхода воды (в литрах) к ЗАКОН В/Ц – водоцементное отношение. В/Ц – это отношение расхода воды (в литрах) к расходу цемента (в кг) на 1 м 3 бетонной смеси. Для тяжелого бетона В/Ц = 0, 3 – 0, 7 частей воды. Чем выше В/Ц тем ниже прочность.

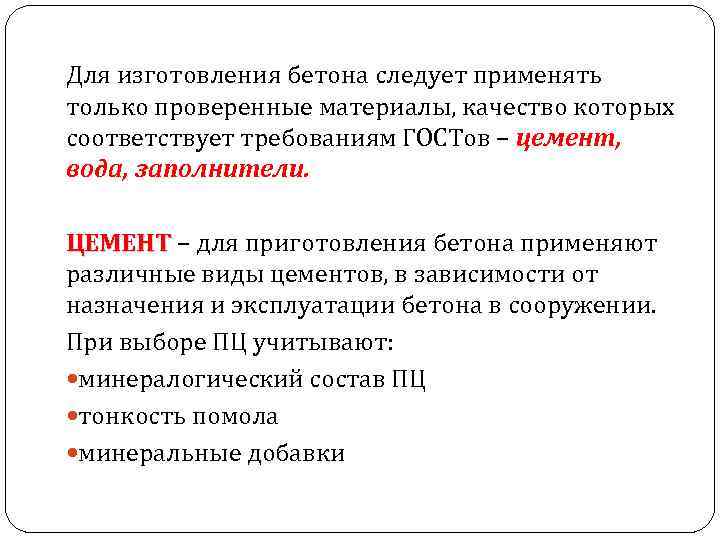

Для изготовления бетона следует применять только проверенные материалы, качество которых соответствует требованиям ГОСТов – Для изготовления бетона следует применять только проверенные материалы, качество которых соответствует требованиям ГОСТов – цемент, вода, заполнители. ЦЕМЕНТ – для приготовления бетона применяют ЦЕМЕНТ различные виды цементов, в зависимости от назначения и эксплуатации бетона в сооружении. При выборе ПЦ учитывают: минералогический состав ПЦ тонкость помола минеральные добавки

РЕКОМЕНДУЕМЫЕ МАРКИ ЦЕМЕНТА В ЗАВИСИМОСТИ ОТ КЛАССА И МАРКИ БЕТОНА КЛАСС БЕТОНА (В) 7, РЕКОМЕНДУЕМЫЕ МАРКИ ЦЕМЕНТА В ЗАВИСИМОСТИ ОТ КЛАССА И МАРКИ БЕТОНА КЛАСС БЕТОНА (В) 7, 5 10 15 25 30 40 45 МАРКА БЕТОНА (М) 100 150 200 300 400 500 600 МАРКА ЦЕМЕНТА 300 400 500 550 600

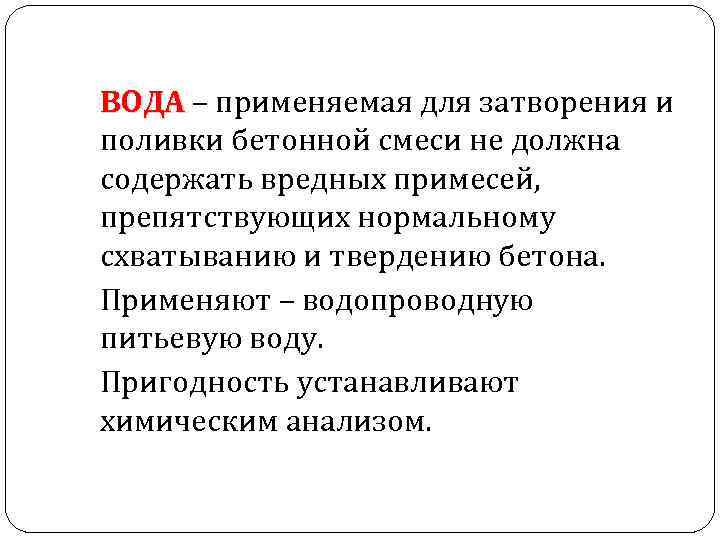

ВОДА – применяемая для затворения и ВОДА поливки бетонной смеси не должна содержать вредных ВОДА – применяемая для затворения и ВОДА поливки бетонной смеси не должна содержать вредных примесей, препятствующих нормальному схватыванию и твердению бетона. Применяют – водопроводную питьевую воду. Пригодность устанавливают химическим анализом.

ЗАПОЛНИТЕЛИ ОРГАНИЧЕСКИЕ отходы древесины НЕОРГАНИЧЕСКИЕ плотные пористые щебень керамзит гравий песок ЗАПОЛНИТЕЛИ ОРГАНИЧЕСКИЕ отходы древесины НЕОРГАНИЧЕСКИЕ плотные пористые щебень керамзит гравий песок

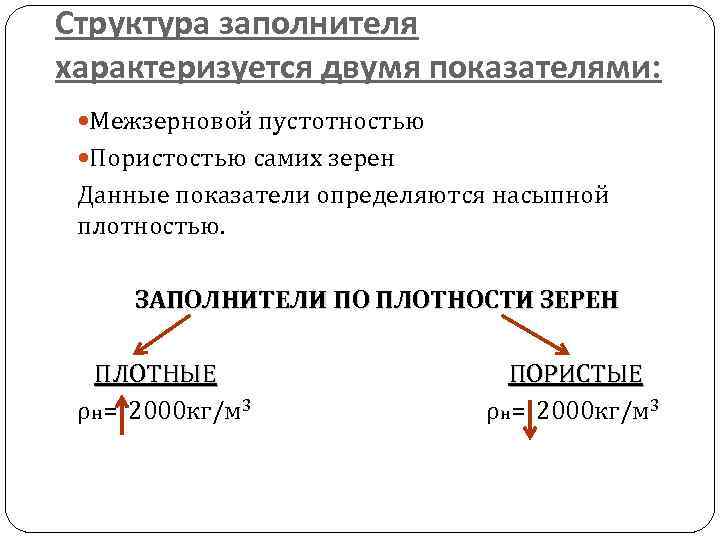

Структура заполнителя характеризуется двумя показателями: Межзерновой пустотностью Пористостью самих зерен Данные показатели определяются насыпной Структура заполнителя характеризуется двумя показателями: Межзерновой пустотностью Пористостью самих зерен Данные показатели определяются насыпной плотностью. ЗАПОЛНИТЕЛИ ПО ПЛОТНОСТИ ЗЕРЕН ПЛОТНЫЕ ПОРИСТЫЕ ρн= 2000 кг/м 3 ρн= 2000 кг/м 3

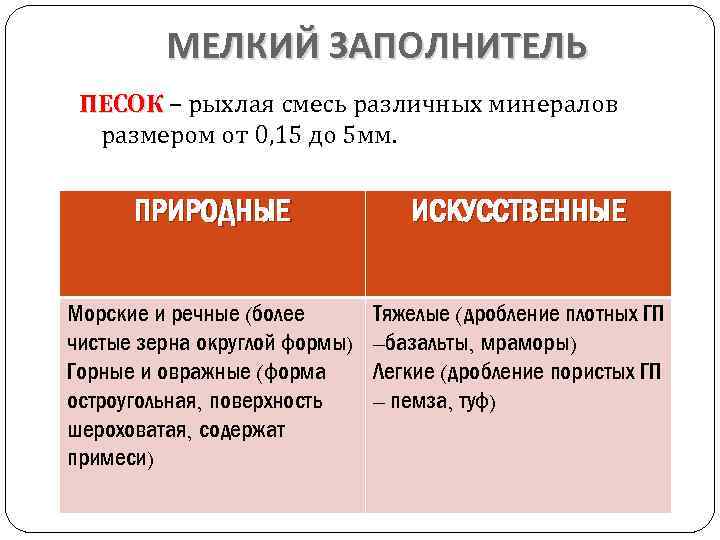

МЕЛКИЙ ЗАПОЛНИТЕЛЬ ПЕСОК – рыхлая смесь различных минералов ПЕСОК размером от 0, 15 до МЕЛКИЙ ЗАПОЛНИТЕЛЬ ПЕСОК – рыхлая смесь различных минералов ПЕСОК размером от 0, 15 до 5 мм. ПРИРОДНЫЕ ИСКУССТВЕННЫЕ Морские и речные (более чистые зерна округлой формы) Горные и овражные (форма остроугольная, поверхность шероховатая, содержат примеси) Тяжелые (дробление плотных ГП –базальты, мраморы) Легкие (дробление пористых ГП – пемза, туф)

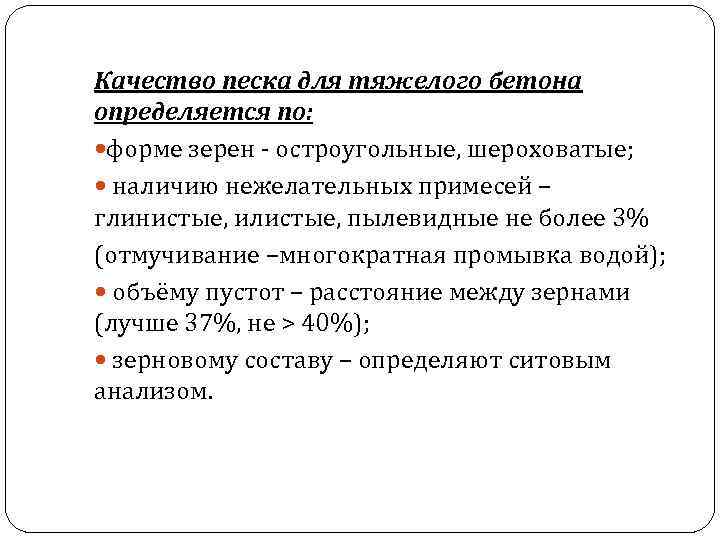

Качество песка для тяжелого бетона определяется по: форме зерен - остроугольные, шероховатые; наличию нежелательных Качество песка для тяжелого бетона определяется по: форме зерен - остроугольные, шероховатые; наличию нежелательных примесей – глинистые, илистые, пылевидные не более 3% (отмучивание –многократная промывка водой); объёму пустот – расстояние между зернами (лучше 37%, не > 40%); зерновому составу – определяют ситовым анализом.

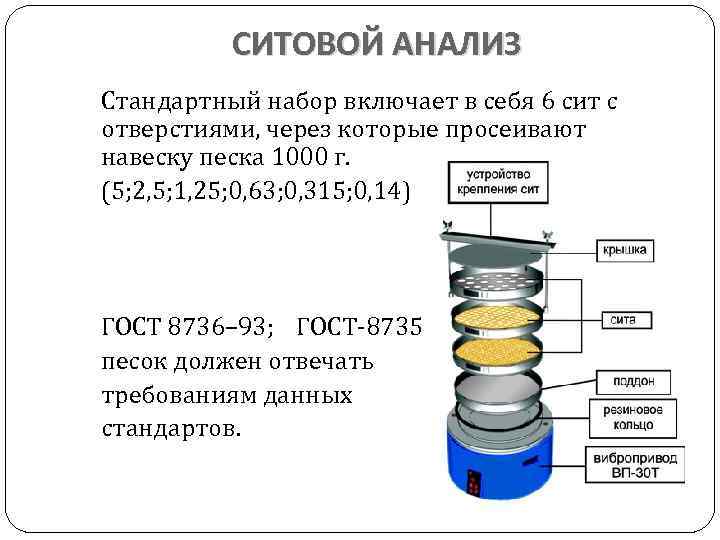

СИТОВОЙ АНАЛИЗ Стандартный набор включает в себя 6 сит с отверстиями, через которые просеивают СИТОВОЙ АНАЛИЗ Стандартный набор включает в себя 6 сит с отверстиями, через которые просеивают навеску песка 1000 г. (5; 2, 5; 1, 25; 0, 63; 0, 315; 0, 14) ГОСТ 8736– 93; ГОСТ-8735 – 88 песок должен отвечать требованиям данных стандартов.

КЛАССФИКАЦИЯ ПЕСКА ПО ЗЕРНОВОМУ СОСТАВУ ГРУППА ПЕСКА ОСТАТОК НА СИТЕ № 0, 63 В КЛАССФИКАЦИЯ ПЕСКА ПО ЗЕРНОВОМУ СОСТАВУ ГРУППА ПЕСКА ОСТАТОК НА СИТЕ № 0, 63 В % Мк Крупный Более 50 Более 2, 5 Средний 30 -50 2, 5 -2 Мелкий 10 -30 2 -1, 5 Очень мелкий Менее 10 1, 5 -1

КРУПНЫЙ ЗАПОЛНИТЕЛЬ ЩЕБЕНЬ - рыхлая смесь, получаемая искусственным дроблением ГП ГРАВИЙ - рыхлая смесь КРУПНЫЙ ЗАПОЛНИТЕЛЬ ЩЕБЕНЬ - рыхлая смесь, получаемая искусственным дроблением ГП ГРАВИЙ - рыхлая смесь зерен округлой формы 5 -70 мм, образованная в результате выветривания ГП

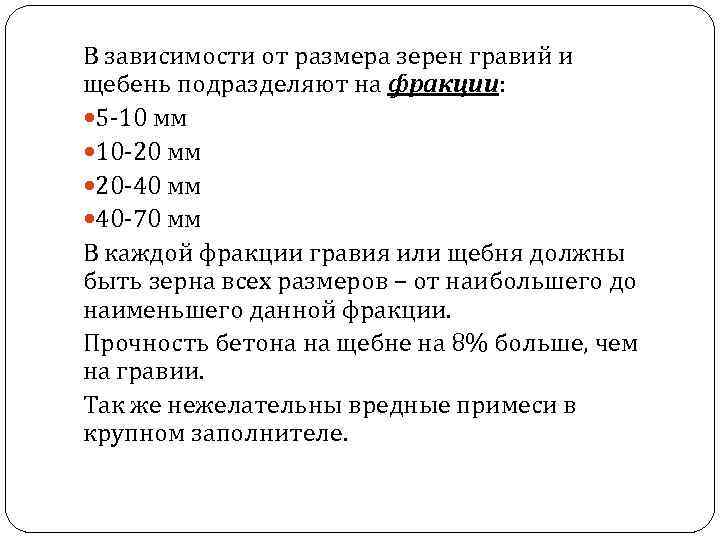

В зависимости от размера зерен гравий и щебень подразделяют на фракции: 5 -10 мм В зависимости от размера зерен гравий и щебень подразделяют на фракции: 5 -10 мм 10 -20 мм 20 -40 мм 40 -70 мм В каждой фракции гравия или щебня должны быть зерна всех размеров – от наибольшего до наименьшего данной фракции. Прочность бетона на щебне на 8% больше, чем на гравии. Так же нежелательны вредные примеси в крупном заполнителе.

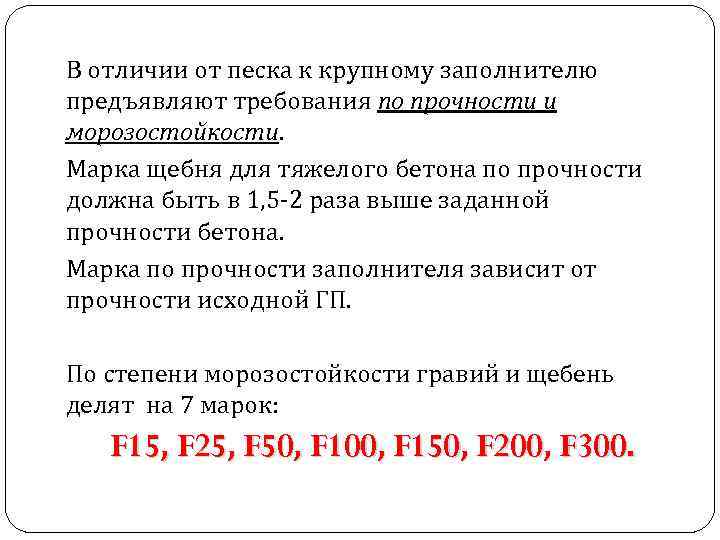

В отличии от песка к крупному заполнителю предъявляют требования по прочности и морозостойкости. Марка В отличии от песка к крупному заполнителю предъявляют требования по прочности и морозостойкости. Марка щебня для тяжелого бетона по прочности должна быть в 1, 5 -2 раза выше заданной прочности бетона. Марка по прочности заполнителя зависит от прочности исходной ГП. По степени морозостойкости гравий и щебень делят на 7 марок: F 15, F 25, F 50, F 100, F 150, F 200, F 300.

СВОЙСТВА БЕТОННОЙ СМЕСИ СВОЙСТВА БЕТОННОЙ СМЕСИ

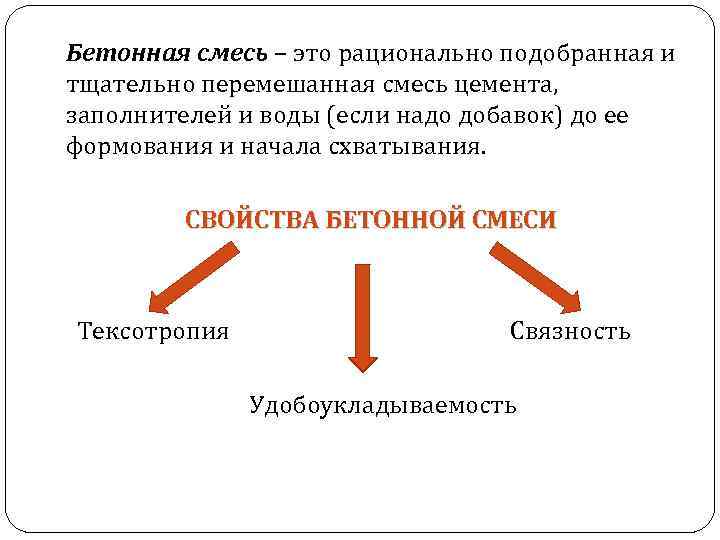

Бетонная смесь – это рационально подобранная и тщательно перемешанная смесь цемента, заполнителей и воды Бетонная смесь – это рационально подобранная и тщательно перемешанная смесь цемента, заполнителей и воды (если надо добавок) до ее формования и начала схватывания. СВОЙСТВА БЕТОННОЙ СМЕСИ Тексотропия Связность Удобоукладываемость

УДОБОУКЛАДЫВАЕМОСТЬ Способность бетонной смеси заполнять форму бетонируемого изделия и уплотняться в ней под действием УДОБОУКЛАДЫВАЕМОСТЬ Способность бетонной смеси заполнять форму бетонируемого изделия и уплотняться в ней под действием силы тяжести или в результате внешних механических воздействий. 2 МЕТОДА ОЦЕНКИ Подвижность Жесткость

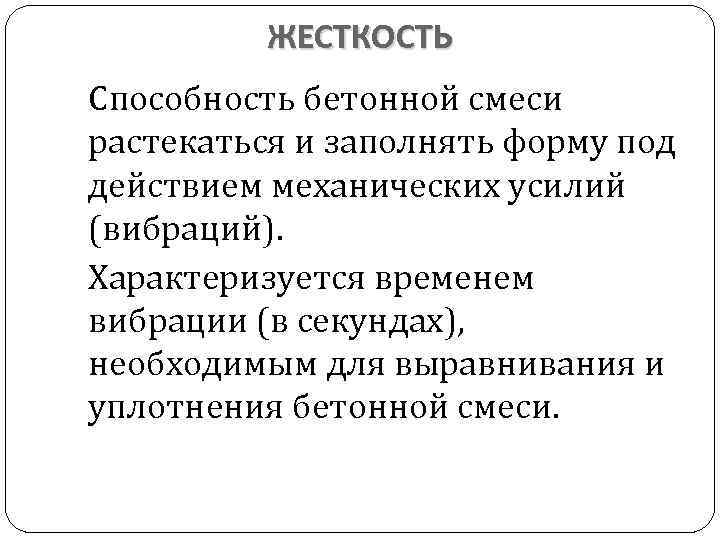

ЖЕСТКОСТЬ Способность бетонной смеси растекаться и заполнять форму под действием механических усилий (вибраций). Характеризуется ЖЕСТКОСТЬ Способность бетонной смеси растекаться и заполнять форму под действием механических усилий (вибраций). Характеризуется временем вибрации (в секундах), необходимым для выравнивания и уплотнения бетонной смеси.

ЖЕСТКОСТЬ БЕТОННОЙ СМЕСИ Показатель жесткости (Ж) – это промежуток (Ж) времени, за которую бетонная ЖЕСТКОСТЬ БЕТОННОЙ СМЕСИ Показатель жесткости (Ж) – это промежуток (Ж) времени, за которую бетонная смесь заполняет заданную форму под действием вибрации. Марки по жесткости: жесткости Ж – 1 = 5 -10 сек. Ж – 2 = 11 – 20 сек. Ж – 3 = 21 -30 сек. Ж – 4 = 31 и более.

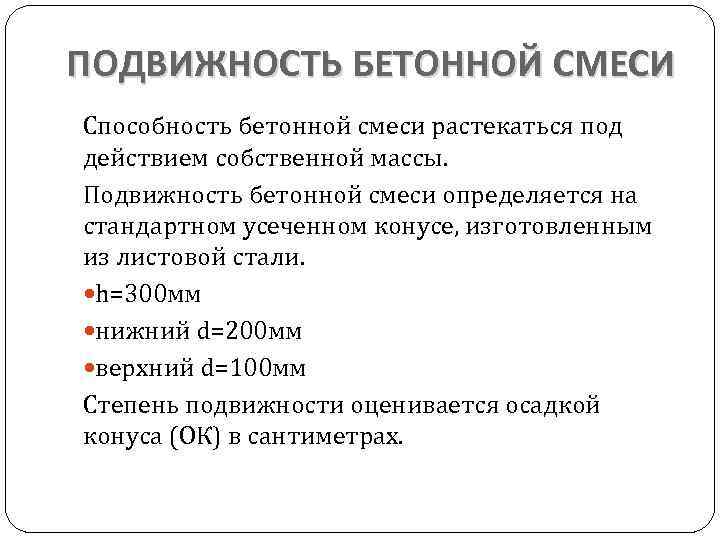

ПОДВИЖНОСТЬ БЕТОННОЙ СМЕСИ Способность бетонной смеси растекаться под действием собственной массы. Подвижность бетонной смеси ПОДВИЖНОСТЬ БЕТОННОЙ СМЕСИ Способность бетонной смеси растекаться под действием собственной массы. Подвижность бетонной смеси определяется на стандартном усеченном конусе, изготовленным из листовой стали. h=300 мм нижний d=200 мм верхний d=100 мм Степень подвижности оценивается осадкой конуса (ОК) в сантиметрах.

Конус заполняют бетонной смесью в три слоя, штыкуя (уплотняя) каждый слой 25 раз металлическим Конус заполняют бетонной смесью в три слоя, штыкуя (уплотняя) каждый слой 25 раз металлическим стержнем. Конус снимают и измеряют усадку бетонной смеси линейкой. Показатель ОК – это разность высоты прибора (конуса, в см) и конуса бетонной смеси (см) – является величиной нормированной. Чем больше ОК, тем более подвижна бетонная смесь. Показатель подвижности бетонной смеси находится в зависимости от В/Ц. По подвижности бетонную смесь делят на марки: П - 1 = 1 -4 см П - 2 = 5 -9 см П - 3 = 10 -15 см П - 4 = 16 и более

СВЯЗНОСТЬ (НЕРАССЛАИВАЕМОСТЬ) Способность бетонной смеси сохранять однородную структуру, т. е. не расслаиваться в процессе СВЯЗНОСТЬ (НЕРАССЛАИВАЕМОСТЬ) Способность бетонной смеси сохранять однородную структуру, т. е. не расслаиваться в процессе транспортирования, выгрузке и укладке. При отсутствии связности бетонной смеси легко расслаивается, теряет однородность и становится непригодной к укладке в форму. Связность обеспечивают правильным подбором состава бетона. Связность повышается с увеличением расхода цемента и с уменьшением В/Ц.

ТЕКСОТРОПИЯ Способность бетонной смеси изменять свои реологические характеристики (т. е. разжижаться) под механическим воздействием ТЕКСОТРОПИЯ Способность бетонной смеси изменять свои реологические характеристики (т. е. разжижаться) под механическим воздействием и восстанавливать их (т. е. загустевать вновь) после прекращения этого воздействия. Реология — раздел физики, изучающий Реология деформации и текучесть вещества. Реологические свойства бетонной смеси: пластичность текучесть структурная вязкость

Существует 2 способа расчета состава бетонной смеси. 1. Расходом материалов по массе (кг) на Существует 2 способа расчета состава бетонной смеси. 1. Расходом материалов по массе (кг) на 1 м 3 уложенной и уплотненной бетонной смеси: Цемента(Ц) = 250 кг/м 3 Воды (В) = 150 кг/м 3 Песка (П) = 700 кг/м 3 Крупного заполнителя (Кр) = 1300 кг/м 3 2. Соотношение между расходами материалов, принимая расход цемента за единицу: 1: 2, 8: 5, 2 = 1: 3: 5

ОСНОВНЫЕ СВОЙСТВА БЕТОНА • Прочность • Плотность • Водонепроницаемость • Морозостойкость • Усадка и ОСНОВНЫЕ СВОЙСТВА БЕТОНА • Прочность • Плотность • Водонепроницаемость • Морозостойкость • Усадка и расширение (деформативность) • Стойкость против коррозии • Огнестойкость • Теплопроводность • КЛТР

ОСНОВНОЙ ЗАКОН ПРОЧНОСТИ БЕТОНА Определяется 2 факторами Прочность цементного камня Зависит от марки цемента ОСНОВНОЙ ЗАКОН ПРОЧНОСТИ БЕТОНА Определяется 2 факторами Прочность цементного камня Зависит от марки цемента и В/Ц. Чем ↑ марка бетона тем ↑ его прочность. Чем ↑ В/Ц тем ↓ прочность. Прочность сцепления (между цементным камнем и заполнителем) Определяется в основном качеством поверхности заполнителя. Для ↑ прочности - поверхность заполнителя должна быть чистой и шероховатой.

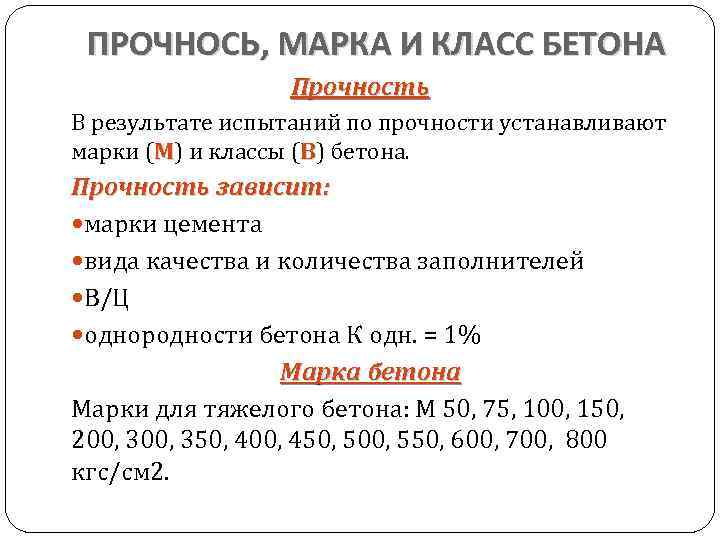

ПРОЧНОСЬ, МАРКА И КЛАСС БЕТОНА Прочность В результате испытаний по прочности устанавливают марки (М) ПРОЧНОСЬ, МАРКА И КЛАСС БЕТОНА Прочность В результате испытаний по прочности устанавливают марки (М) и классы (В) бетона. Прочность зависит: марки цемента вида качества и количества заполнителей В/Ц однородности бетона К одн. = 1% Марка бетона Марки для тяжелого бетона: М 50, 75, 100, 150, 200, 350, 400, 450, 500, 550, 600, 700, 800 кгс/см 2.

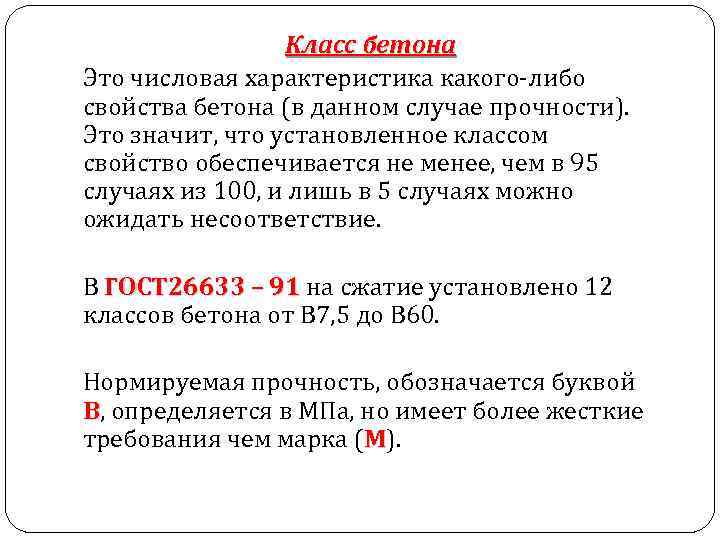

Класс бетона Это числовая характеристика какого-либо свойства бетона (в данном случае прочности). Это значит, Класс бетона Это числовая характеристика какого-либо свойства бетона (в данном случае прочности). Это значит, что установленное классом свойство обеспечивается не менее, чем в 95 случаях из 100, и лишь в 5 случаях можно ожидать несоответствие. В ГОСТ 26633 – 91 на сжатие установлено 12 91 классов бетона от В 7, 5 до В 60. Нормируемая прочность, обозначается буквой B, определяется в МПа, но имеет более жесткие требования чем марка (М).

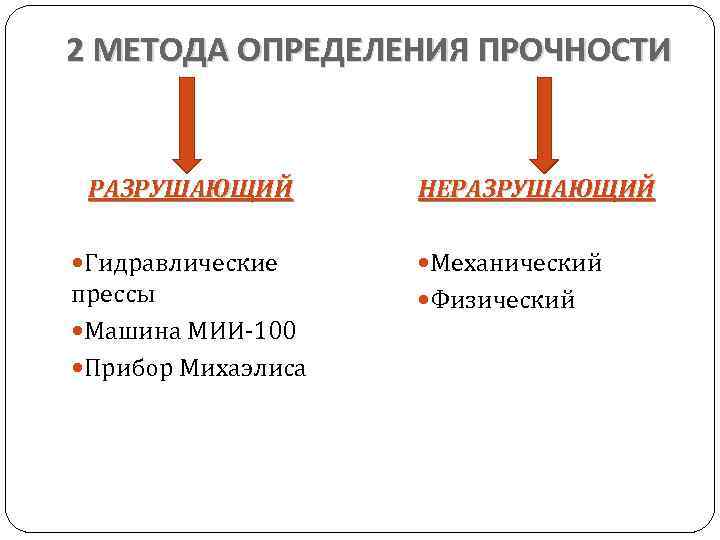

2 МЕТОДА ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ РАЗРУШАЮЩИЙ НЕРАЗРУШАЮЩИЙ Гидравлические Механический прессы Машина МИИ-100 Прибор Михаэлиса Физический 2 МЕТОДА ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ РАЗРУШАЮЩИЙ НЕРАЗРУШАЮЩИЙ Гидравлические Механический прессы Машина МИИ-100 Прибор Михаэлиса Физический

Неразрушающий метод определения прочности бетона МЕХАНИЧЕСКИЙ выбуривание кернов упругий отскок скалывание вдавливание штампа в Неразрушающий метод определения прочности бетона МЕХАНИЧЕСКИЙ выбуривание кернов упругий отскок скалывание вдавливание штампа в поверхность бетона, молоток Кашкарова ФИЗИЧЕСКИЙ ультразвуковой вибрационный радиометрический

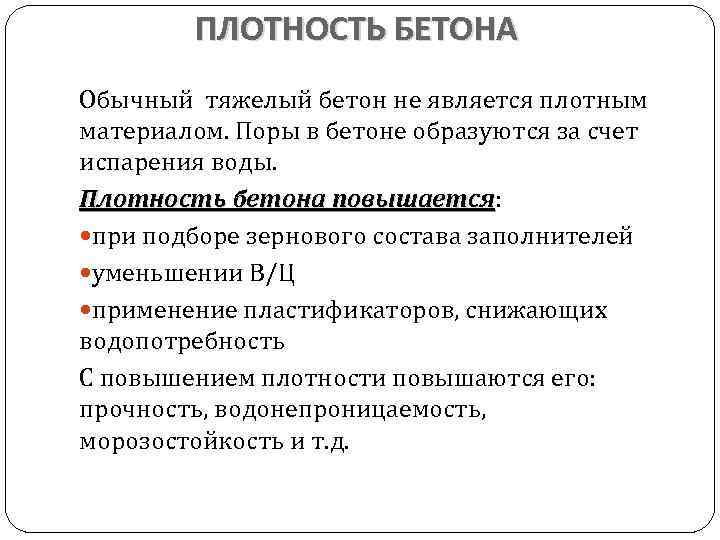

ПЛОТНОСТЬ БЕТОНА Обычный тяжелый бетон не является плотным материалом. Поры в бетоне образуются за ПЛОТНОСТЬ БЕТОНА Обычный тяжелый бетон не является плотным материалом. Поры в бетоне образуются за счет испарения воды. Плотность бетона повышается: повышается при подборе зернового состава заполнителей уменьшении В/Ц применение пластификаторов, снижающих водопотребность С повышением плотности повышаются его: прочность, водонепроницаемость, морозостойкость и т. д.

ВОДОНЕПРОНИЦАЕМОСТЬ БЕТОНА Водопроницаемость может привести к быстрому разрушению бетона из-за коррозии цементного камня. По ВОДОНЕПРОНИЦАЕМОСТЬ БЕТОНА Водопроницаемость может привести к быстрому разрушению бетона из-за коррозии цементного камня. По этому показателю бетоны разделяют на марки: W 2, W 4, W 6, W 8, W 10, W 12 Которые выдерживают давление соответственно не менее 0, 2; 0, 4; 0, 6; 0, 8; 1, 0; 1, 2 МПа. Для повышения водонепроницаемости бетона применяют специальные покрытия: жидкое стекло полимерные пленки плотная штукатурка

МОРОЗОСТОЙКОСТЬ БЕТОНА Установлены марки: F 25, F 35, F 50, F 75, F 100, МОРОЗОСТОЙКОСТЬ БЕТОНА Установлены марки: F 25, F 35, F 50, F 75, F 100, F 150, F 200 и т. д. до F 1000 Морозостойкость бетона зависит от вида применяемого цемента, В/Ц, качества заполнителя, плотности бетона и т. д. ТЕПЛОПРОВОДНОСТЬ БЕТОНА λт. б. =1, 2 -1, 5 Вт/(м*°С) λл. б. =0, 2 -0, 5 Вт/(м*°С)

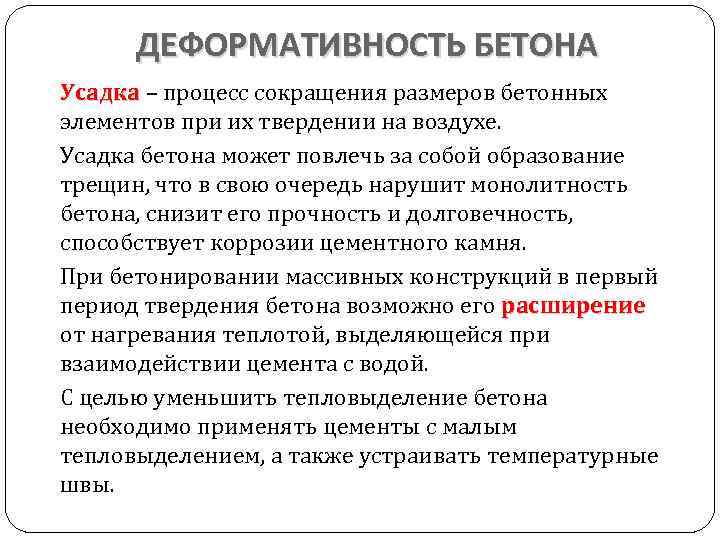

ДЕФОРМАТИВНОСТЬ БЕТОНА Усадка – процесс сокращения размеров бетонных Усадка элементов при их твердении на ДЕФОРМАТИВНОСТЬ БЕТОНА Усадка – процесс сокращения размеров бетонных Усадка элементов при их твердении на воздухе. Усадка бетона может повлечь за собой образование трещин, что в свою очередь нарушит монолитность бетона, снизит его прочность и долговечность, способствует коррозии цементного камня. При бетонировании массивных конструкций в первый период твердения бетона возможно его расширение от нагревания теплотой, выделяющейся при взаимодействии цемента с водой. С целью уменьшить тепловыделение бетона необходимо применять цементы с малым тепловыделением, а также устраивать температурные швы.

КОРРОЗИЦИОННАЯ СТОЙКОСТЬ Коррозия бетона возникает в результате проникания агрессивного вещества в толщу бетона – КОРРОЗИЦИОННАЯ СТОЙКОСТЬ Коррозия бетона возникает в результате проникания агрессивного вещества в толщу бетона – вызывая разрушение цементного камня, как наименее стойкого компонента затвердевшего бетона, в следствии снижается прочность, водостойкость, ухудшается сцепление с арматурой (в ЖБ). Повышает коррозионную стойкость: увеличение плотности бетона, тщательный подбор состава бетона уплотнение бетонной смеси Меры защиты: обработка специальными веществами облицовка плотными керамическими плитками покрытие гидроизоляционными материалами

ОГНЕСТОЙКОСТЬ БЕТОНА Бетон является огнестойким материалом. Огнестойкость до 250 °С, конструкции подвергающиеся большему воздействию ОГНЕСТОЙКОСТЬ БЕТОНА Бетон является огнестойким материалом. Огнестойкость до 250 °С, конструкции подвергающиеся большему воздействию температур следует защищать теплоизоляционными материалами или выполнять из жаростойкого бетона.

ОСНОВЫ ТЕХНОЛОГИИ БЕТОНА Приготовление бетонной смеси Транспортирование бетонной смеси Укладка бетонной смеси Твердение бетона ОСНОВЫ ТЕХНОЛОГИИ БЕТОНА Приготовление бетонной смеси Транспортирование бетонной смеси Укладка бетонной смеси Твердение бетона и уход за ним

ПРИГОТОВЛЕНИЕ БЕТОННОЙ СМЕСИ Процесс приготовления бетонной смеси состоит из: дозирования всех компонентов перемешивания их ПРИГОТОВЛЕНИЕ БЕТОННОЙ СМЕСИ Процесс приготовления бетонной смеси состоит из: дозирования всех компонентов перемешивания их до получения однородной массы в бетоносмесителях разных конструкций и различной вместимости. Следует соблюдать: оптимальное время перемешивания подвижность бетонной смеси и др. Хорошо перемешанная бетонная смесь - однородная по цвету и составу при выгрузке из бетоносмесителя выходит сплошным потоком, не расслаиваясь.

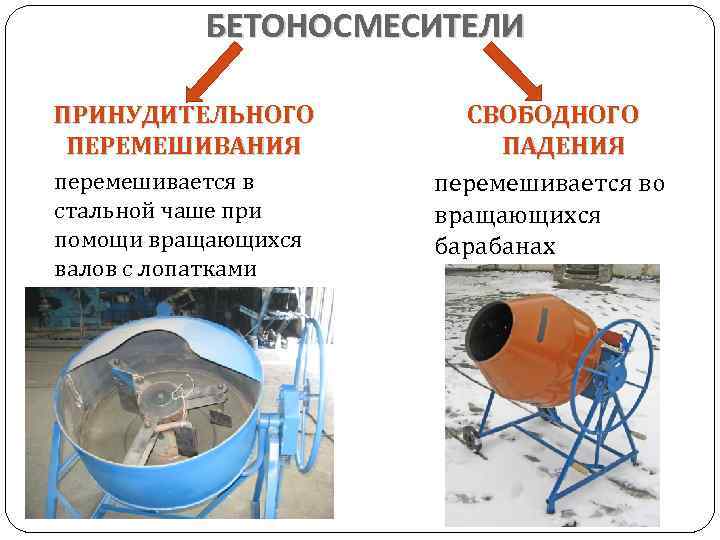

БЕТОНОСМЕСИТЕЛИ ПРИНУДИТЕЛЬНОГО ПЕРЕМЕШИВАНИЯ перемешивается в стальной чаше при помощи вращающихся валов с лопатками СВОБОДНОГО БЕТОНОСМЕСИТЕЛИ ПРИНУДИТЕЛЬНОГО ПЕРЕМЕШИВАНИЯ перемешивается в стальной чаше при помощи вращающихся валов с лопатками СВОБОДНОГО ПАДЕНИЯ перемешивается во вращающихся барабанах

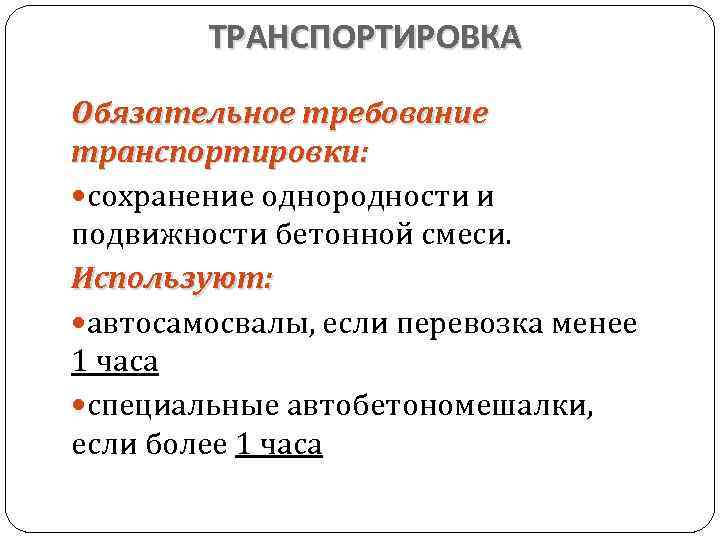

ТРАНСПОРТИРОВКА Обязательное требование транспортировки: сохранение однородности и подвижности бетонной смеси. Используют: автосамосвалы, если перевозка ТРАНСПОРТИРОВКА Обязательное требование транспортировки: сохранение однородности и подвижности бетонной смеси. Используют: автосамосвалы, если перевозка менее 1 часа специальные автобетономешалки, если более 1 часа

УКЛАДКА БЕТОННОЙ СМЕСИ От укладки бетонной смеси и уплотнения зависит качество бетонных и ЖБ УКЛАДКА БЕТОННОЙ СМЕСИ От укладки бетонной смеси и уплотнения зависит качество бетонных и ЖБ конструкций. Укладка должна обеспечивать максимальную плотность бетона (отсутствие пустот). Пластичные текучие смеси уплотняются под действием собственного веса или путем штыкования. Более жесткие смеси – вибрированием. Вибрирование – наиболее эффективный и современный метод укладки. Для этого используют вибраторы различных типов.

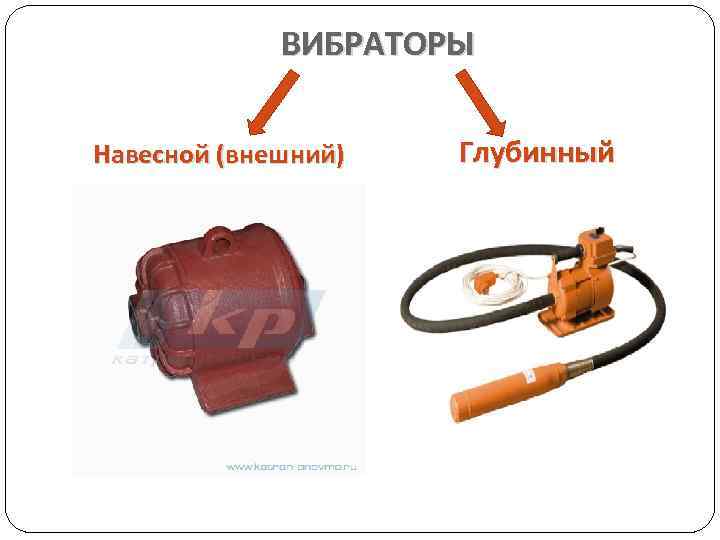

ВИБРАТОРЫ Навесной (внешний) Глубинный ВИБРАТОРЫ Навесной (внешний) Глубинный

Виброплощадки Используют в заводских условиях при изготовлении бетонных камней, крупных блоков, панелей и др. Виброплощадки Используют в заводских условиях при изготовлении бетонных камней, крупных блоков, панелей и др.

ТВЕРДЕНИЕ БЕТОНА И УХОД ЗА НИМ Нормальный рост прочности происходит при t = 15 ТВЕРДЕНИЕ БЕТОНА И УХОД ЗА НИМ Нормальный рост прочности происходит при t = 15 -20°С и постоянной влажности. Особенно это важно в первые 10 -15 суток твердения, когда бетон интенсивно набирает прочность. В летнее время – поверхность бетона предохраняют от высыхания, ее покрывают песком, опилками, полимерными пленками, периодически увлажняя их. В зимнее время – твердеющий бетон предохраняют от замерзания различными методами, обеспечивая определенную плюсовую температуру.

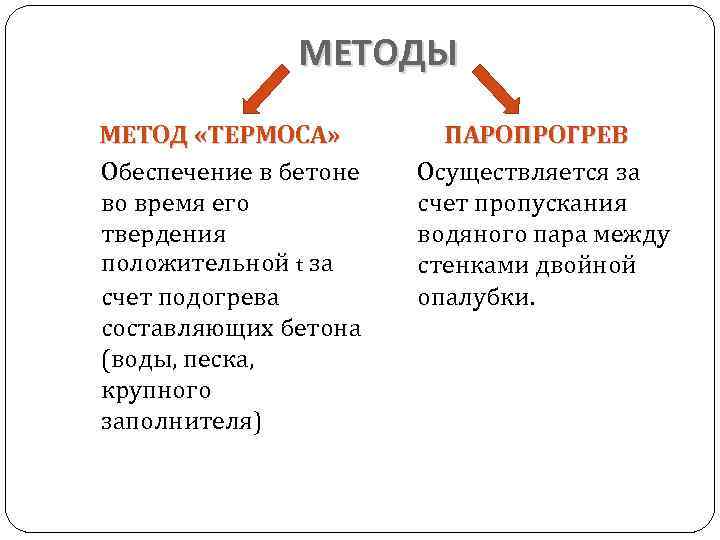

МЕТОДЫ МЕТОД «ТЕРМОСА» Обеспечение в бетоне во время его твердения положительной t за счет МЕТОДЫ МЕТОД «ТЕРМОСА» Обеспечение в бетоне во время его твердения положительной t за счет подогрева составляющих бетона (воды, песка, крупного заполнителя) ПАРОПРОГРЕВ Осуществляется за счет пропускания водяного пара между стенками двойной опалубки.

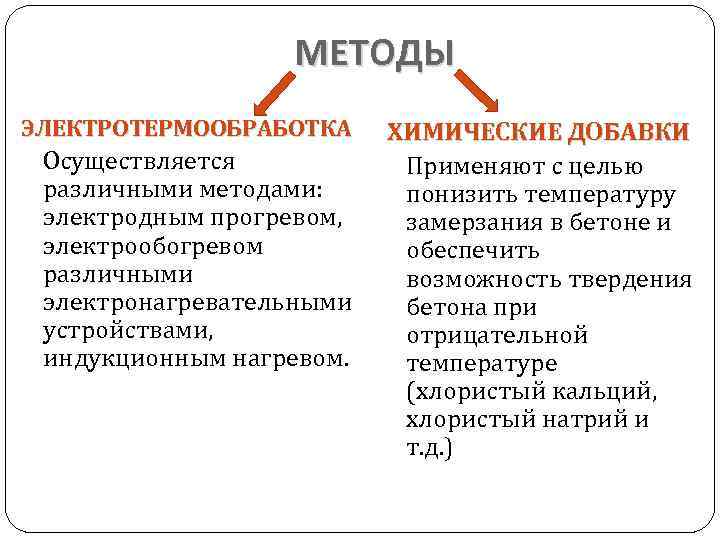

МЕТОДЫ ЭЛЕКТРОТЕРМООБРАБОТКА Осуществляется различными методами: электродным прогревом, электрообогревом различными электронагревательными устройствами, индукционным нагревом. ХИМИЧЕСКИЕ МЕТОДЫ ЭЛЕКТРОТЕРМООБРАБОТКА Осуществляется различными методами: электродным прогревом, электрообогревом различными электронагревательными устройствами, индукционным нагревом. ХИМИЧЕСКИЕ ДОБАВКИ Применяют с целью понизить температуру замерзания в бетоне и обеспечить возможность твердения бетона при отрицательной температуре (хлористый кальций, хлористый натрий и т. д. )

СПЕЦИАЛЬНЫЕ ВИДЫ ТЯЖЕЛЫХ БЕТОНОВ Гидротехнический бетон Дорожный бетон Декоративный бетон Жаростойкий бетон Особо тяжелые СПЕЦИАЛЬНЫЕ ВИДЫ ТЯЖЕЛЫХ БЕТОНОВ Гидротехнический бетон Дорожный бетон Декоративный бетон Жаростойкий бетон Особо тяжелые бетоны Бетонополимеры

ГИДРОТЕХНИЧЕСКИЕ БЕТОНЫ Состав: вяжущие вещества (сульфатостойкий и пуццолановый ПЦ), высококачественные заполнители, гидравлические и инертные ГИДРОТЕХНИЧЕСКИЕ БЕТОНЫ Состав: вяжущие вещества (сульфатостойкий и пуццолановый ПЦ), высококачественные заполнители, гидравлические и инертные добавки) Свойства: высокая плотность, водонепроницаемость, низкое тепловыделение, стойкость против агрессивных воздействий. Марка и применение: Марка по прочности от М 100 -М 400 Марки F 100 -F 400 По степени водонепроницаемости В 2 -В 12 Применяется для возведения гидротехнических сооружений, подвергающихся воздействию окружающей среды (воздействие воды, льда, многократному замораживания и оттаиванию)

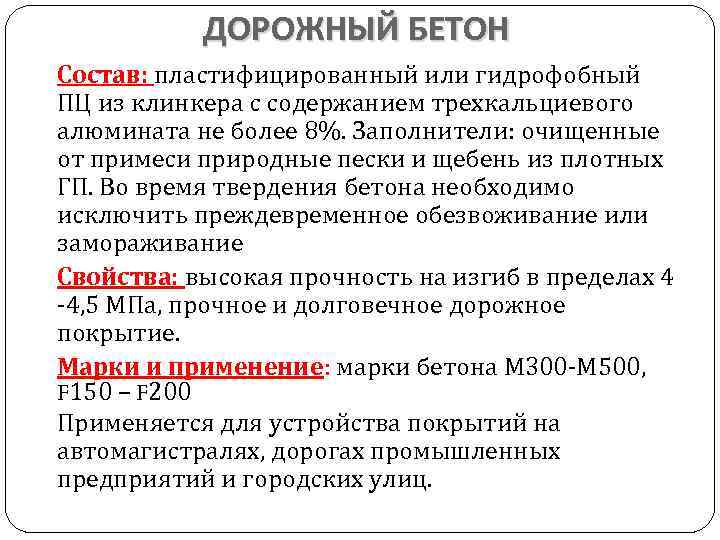

ДОРОЖНЫЙ БЕТОН Состав: пластифицированный или гидрофобный ПЦ из клинкера с содержанием трехкальциевого алюмината не ДОРОЖНЫЙ БЕТОН Состав: пластифицированный или гидрофобный ПЦ из клинкера с содержанием трехкальциевого алюмината не более 8%. Заполнители: очищенные от примеси природные пески и щебень из плотных ГП. Во время твердения бетона необходимо исключить преждевременное обезвоживание или замораживание Свойства: высокая прочность на изгиб в пределах 4 -4, 5 МПа, прочное и долговечное дорожное покрытие. Марки и применение: марки бетона М 300 -М 500, F 150 – F 200 Применяется для устройства покрытий на автомагистралях, дорогах промышленных предприятий и городских улиц.

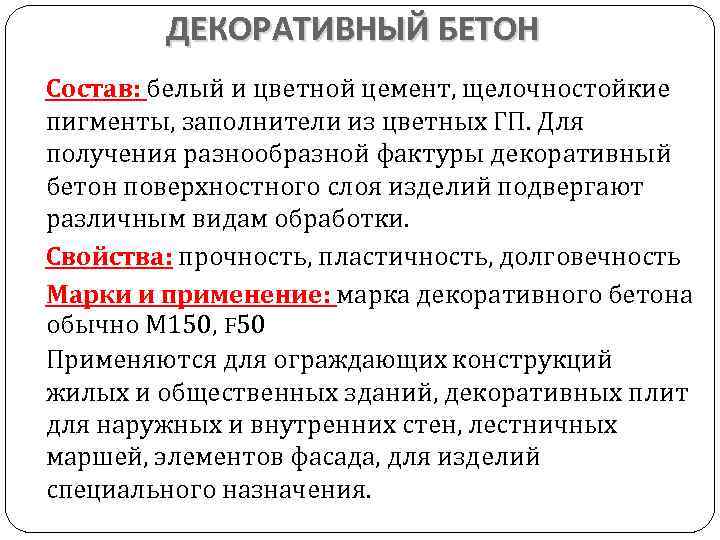

ДЕКОРАТИВНЫЙ БЕТОН Состав: белый и цветной цемент, щелочностойкие пигменты, заполнители из цветных ГП. Для ДЕКОРАТИВНЫЙ БЕТОН Состав: белый и цветной цемент, щелочностойкие пигменты, заполнители из цветных ГП. Для получения разнообразной фактуры декоративный бетон поверхностного слоя изделий подвергают различным видам обработки. Свойства: прочность, пластичность, долговечность Марки и применение: марка декоративного бетона обычно М 150, F 50 Применяются для ограждающих конструкций жилых и общественных зданий, декоративных плит для наружных и внутренних стен, лестничных маршей, элементов фасада, для изделий специального назначения.

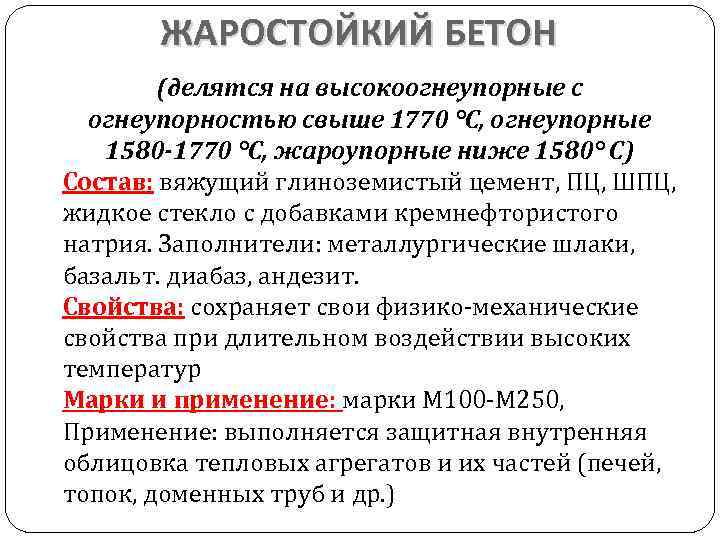

ЖАРОСТОЙКИЙ БЕТОН (делятся на высокоогнеупорные с огнеупорностью свыше 1770 °С, огнеупорные 1580 -1770 °С, ЖАРОСТОЙКИЙ БЕТОН (делятся на высокоогнеупорные с огнеупорностью свыше 1770 °С, огнеупорные 1580 -1770 °С, жароупорные ниже 1580° С) Состав: вяжущий глиноземистый цемент, ПЦ, ШПЦ, жидкое стекло с добавками кремнефтористого натрия. Заполнители: металлургические шлаки, базальт. диабаз, андезит. Свойства: сохраняет свои физико-механические свойства при длительном воздействии высоких температур Марки и применение: марки М 100 -М 250, Применение: выполняется защитная внутренняя облицовка тепловых агрегатов и их частей (печей, топок, доменных труб и др. )

ОСОБО ТЯЖЕЛЫЕ БЕТОНЫ (радиационно-защитные) Состав: вяжущие (ПЦЮ, ШПЦ глиноземистые цементы). Заполнители: магнетит, барит, металлический ОСОБО ТЯЖЕЛЫЕ БЕТОНЫ (радиационно-защитные) Состав: вяжущие (ПЦЮ, ШПЦ глиноземистые цементы). Заполнители: магнетит, барит, металлический скрап, чугунная дробь. Добавки: карбид бора, хлористый литий. Свойства: высокая пластичность, средняя плотность 4000 -5000 кг/м 3. Прочность и долговечность такие же как и у обычного тяжелого бетона. Применяется для защиты обслуживающего персонала атомных электростанций от радиоактивных излучений.

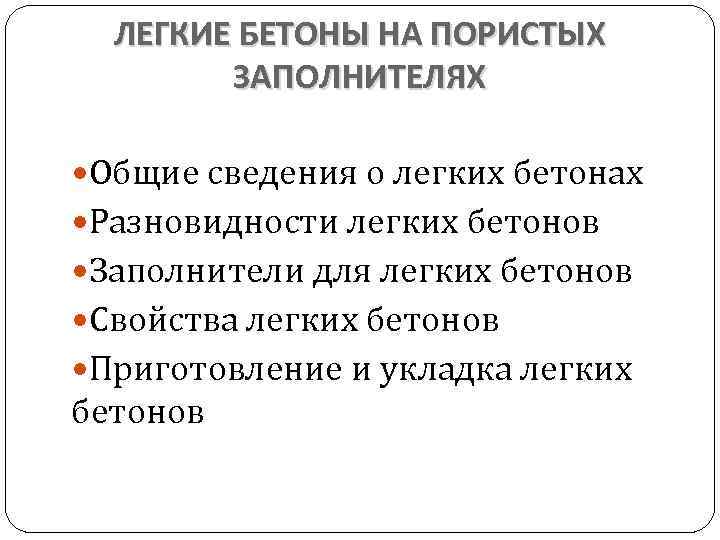

ЛЕГКИЕ БЕТОНЫ НА ПОРИСТЫХ ЗАПОЛНИТЕЛЯХ Общие сведения о легких бетонах Разновидности легких бетонов Заполнители ЛЕГКИЕ БЕТОНЫ НА ПОРИСТЫХ ЗАПОЛНИТЕЛЯХ Общие сведения о легких бетонах Разновидности легких бетонов Заполнители для легких бетонов Свойства легких бетонов Приготовление и укладка легких бетонов

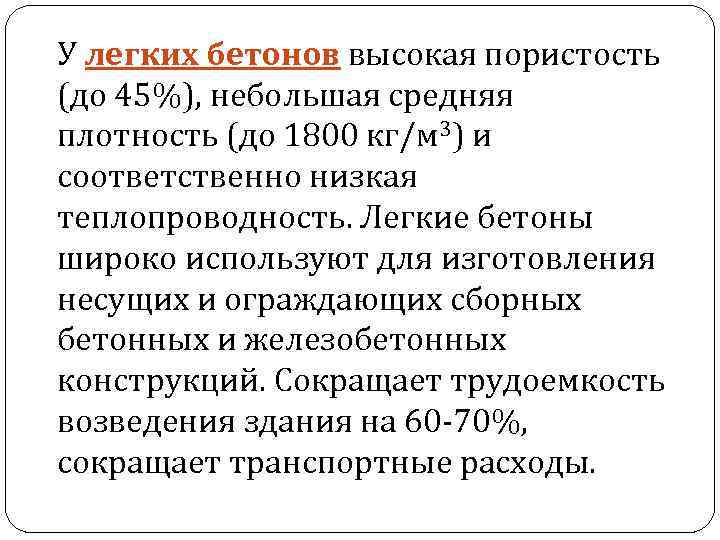

У легких бетонов высокая пористость (до 45%), небольшая средняя плотность (до 1800 кг/м 3) У легких бетонов высокая пористость (до 45%), небольшая средняя плотность (до 1800 кг/м 3) и соответственно низкая теплопроводность. Легкие бетоны широко используют для изготовления несущих и ограждающих сборных бетонных и железобетонных конструкций. Сокращает трудоемкость возведения здания на 60 -70%, сокращает транспортные расходы.

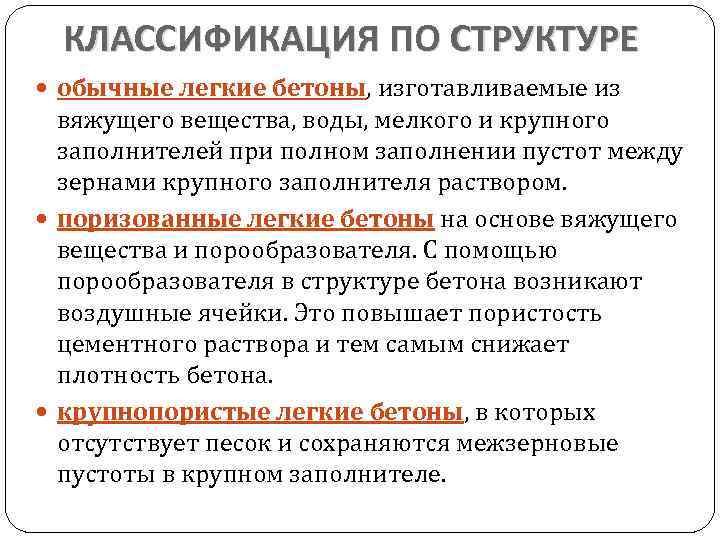

КЛАССИФИКАЦИЯ ПО СТРУКТУРЕ обычные легкие бетоны, изготавливаемые из вяжущего вещества, воды, мелкого и крупного КЛАССИФИКАЦИЯ ПО СТРУКТУРЕ обычные легкие бетоны, изготавливаемые из вяжущего вещества, воды, мелкого и крупного заполнителей при полном заполнении пустот между зернами крупного заполнителя раствором. поризованные легкие бетоны на основе вяжущего вещества и порообразователя. С помощью порообразователя в структуре бетона возникают воздушные ячейки. Это повышает пористость цементного раствора и тем самым снижает плотность бетона. крупнопористые легкие бетоны, в которых отсутствует песок и сохраняются межзерновые пустоты в крупном заполнителе.

КЛАССИФИКАЦИЯ ПО НАЗНАЧЕНИЮ теплоизоляционные (ρср - менее 500 кг/м 3, λ - - не КЛАССИФИКАЦИЯ ПО НАЗНАЧЕНИЮ теплоизоляционные (ρср - менее 500 кг/м 3, λ - - не более 0, 25 Вт/м° С (Ватт на метр на градус Цельсия) применяются для изготовления теплоизоляционных плит и других изделий конструкционно-теплоизоляционные (ρср - от 500 до 1400 кг/м 3, λ - не более 0, 6 Вт/м° С), используют в несущих и самонесущих ограждающих конструкциях (стенах и перекрытиях) конструкционные (ρср - 1400 -1800 кг/м 3) применяются в несущих конструкциях.

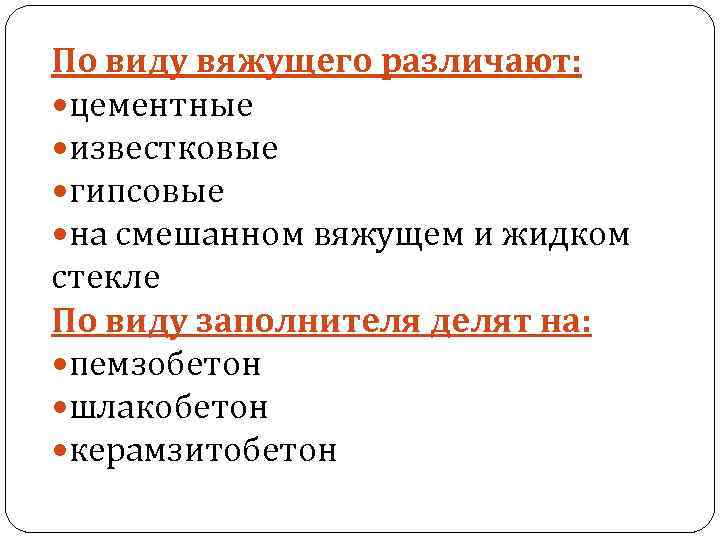

По виду вяжущего различают: цементные известковые гипсовые на смешанном вяжущем и жидком стекле По По виду вяжущего различают: цементные известковые гипсовые на смешанном вяжущем и жидком стекле По виду заполнителя делят на: пемзобетон шлакобетон керамзитобетон

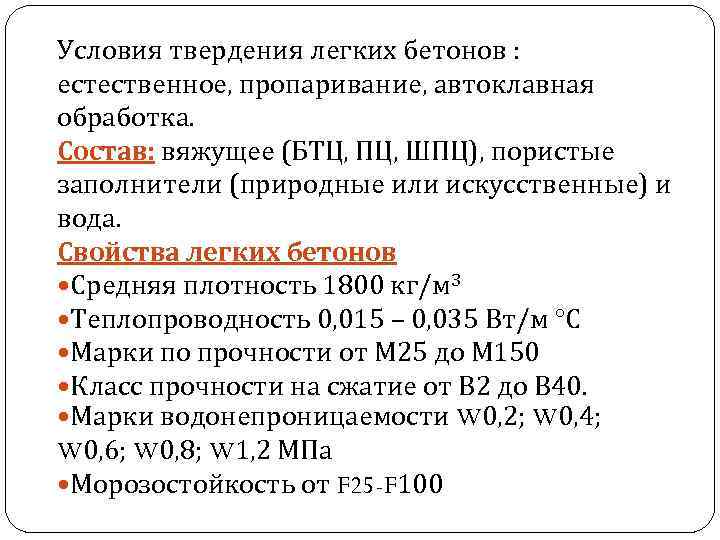

Условия твердения легких бетонов : естественное, пропаривание, автоклавная обработка. Состав: вяжущее (БТЦ, ПЦ, ШПЦ), Условия твердения легких бетонов : естественное, пропаривание, автоклавная обработка. Состав: вяжущее (БТЦ, ПЦ, ШПЦ), пористые заполнители (природные или искусственные) и вода. Свойства легких бетонов Средняя плотность 1800 кг/м 3 Теплопроводность 0, 015 – 0, 035 Вт/м °С Марки по прочности от М 25 до М 150 Класс прочности на сжатие от В 2 до В 40. Марки водонепроницаемости W 0, 2; W 0, 4; W 0, 6; W 0, 8; W 1, 2 МПа Морозостойкость от F 25 -F 100

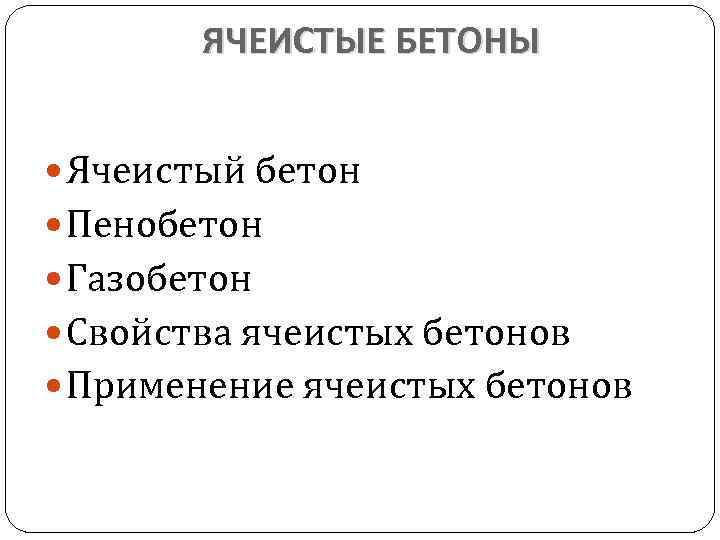

ЯЧЕИСТЫЕ БЕТОНЫ Ячеистый бетон Пенобетон Газобетон Свойства ячеистых бетонов Применение ячеистых бетонов ЯЧЕИСТЫЕ БЕТОНЫ Ячеистый бетон Пенобетон Газобетон Свойства ячеистых бетонов Применение ячеистых бетонов

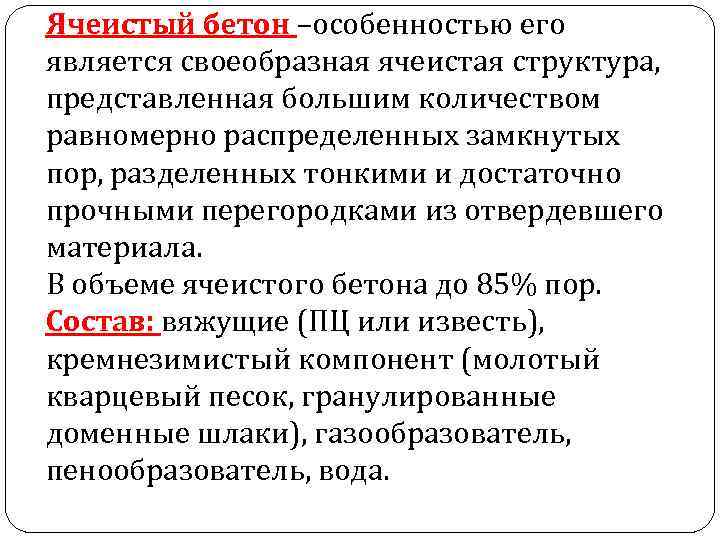

Ячеистый бетон –особенностью его является своеобразная ячеистая структура, представленная большим количеством равномерно распределенных замкнутых Ячеистый бетон –особенностью его является своеобразная ячеистая структура, представленная большим количеством равномерно распределенных замкнутых пор, разделенных тонкими и достаточно прочными перегородками из отвердевшего материала. В объеме ячеистого бетона до 85% пор. Состав: вяжущие (ПЦ или известь), кремнезимистый компонент (молотый кварцевый песок, гранулированные доменные шлаки), газообразователь, пенообразователь, вода.

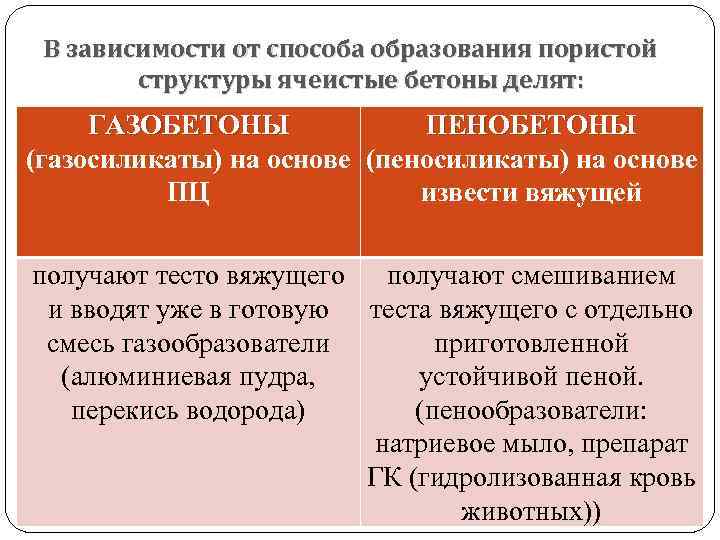

В зависимости от способа образования пористой структуры ячеистые бетоны делят: ГАЗОБЕТОНЫ ПЕНОБЕТОНЫ (газосиликаты) на В зависимости от способа образования пористой структуры ячеистые бетоны делят: ГАЗОБЕТОНЫ ПЕНОБЕТОНЫ (газосиликаты) на основе (пеносиликаты) на основе ПЦ извести вяжущей получают тесто вяжущего получают смешиванием и вводят уже в готовую теста вяжущего с отдельно смесь газообразователи приготовленной (алюминиевая пудра, устойчивой пеной. перекись водорода) (пенообразователи: натриевое мыло, препарат ГК (гидролизованная кровь животных))

Свойства: Низкая плотность Низкая теплопроводность Марки по прочности от М 15 до М 150 Свойства: Низкая плотность Низкая теплопроводность Марки по прочности от М 15 до М 150 Класс прочности на сжатие от В 1 до В 5 пористость 60 -85% Для движения воздуха поры замкнутые, а для проникновения воды открыты, следовательно, высокая водопроницаемость. Применение: изготовление камней и блоков для ограждающих конструкций (стен) жилых и промышленных зданий. Несущие стены в малоэтажных и ненесущие в многоэтажных зданиях.
