Бетонные работы n Технологические приемы укладки бетонной смеси

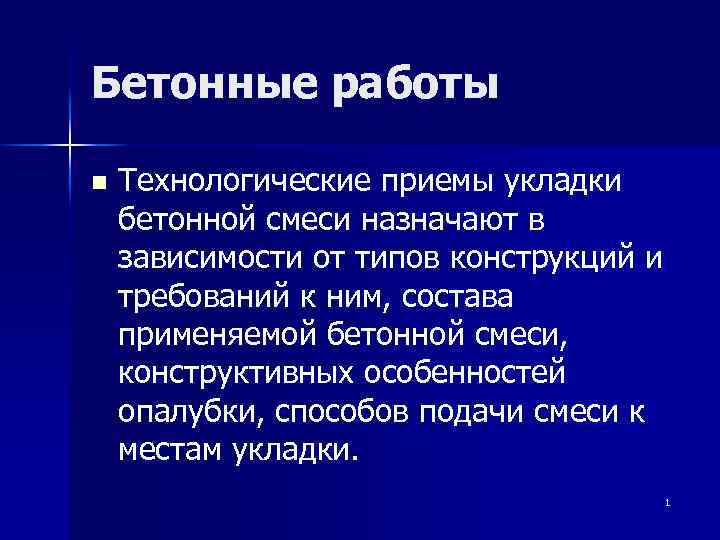

Бетонные работы n Технологические приемы укладки бетонной смеси назначают в зависимости от типов конструкций и требований к ним, состава применяемой бетонной смеси, конструктивных особенностей опалубки, способов подачи смеси к местам укладки. 1

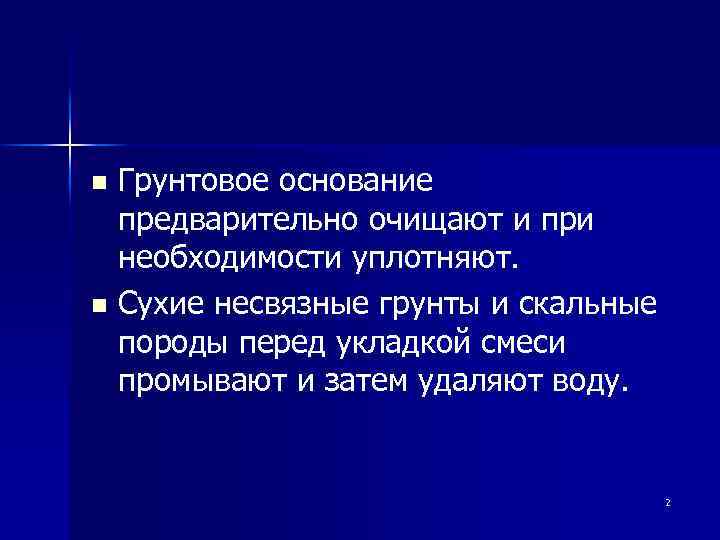

Грунтовое основание предварительно очищают и при необходимости уплотняют. n Сухие несвязные грунты и скальные породы перед укладкой смеси промывают и затем удаляют воду. n 2

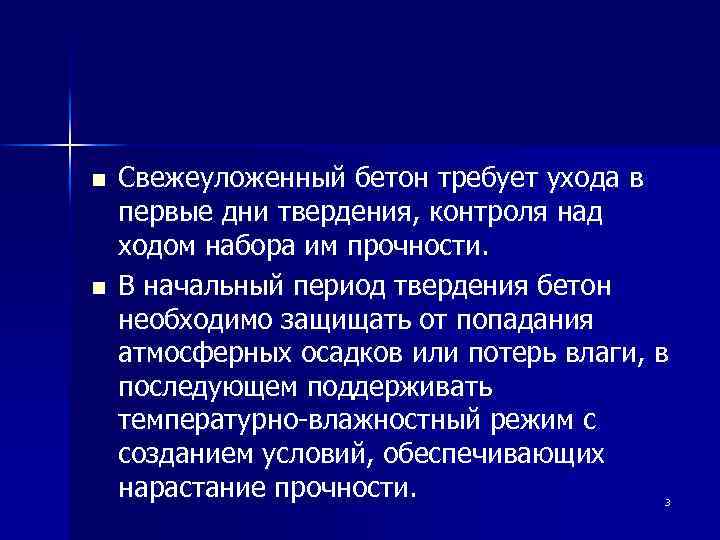

n n Свежеуложенный бетон требует ухода в первые дни твердения, контроля над ходом набора им прочности. В начальный период твердения бетон необходимо защищать от попадания атмосферных осадков или потерь влаги, в последующем поддерживать температурно-влажностный режим с созданием условий, обеспечивающих нарастание прочности. 3

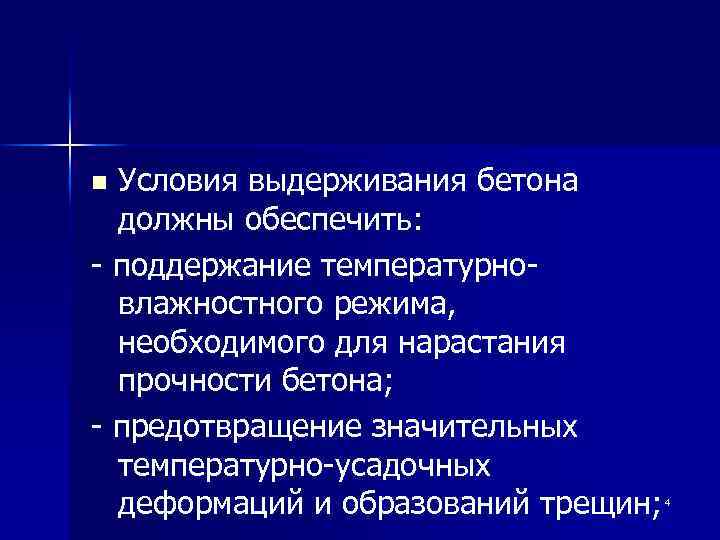

Условия выдерживания бетона должны обеспечить: - поддержание температурновлажностного режима, необходимого для нарастания прочности бетона; - предотвращение значительных температурно-усадочных деформаций и образований трещин; n 4

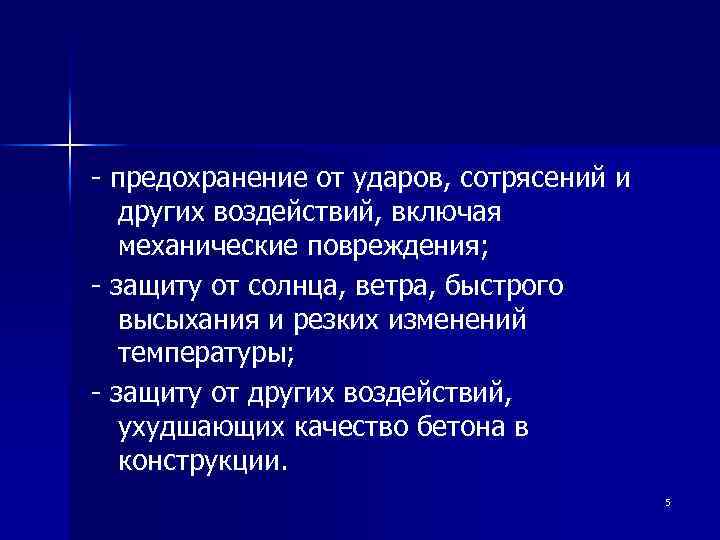

- предохранение от ударов, сотрясений и других воздействий, включая механические повреждения; - защиту от солнца, ветра, быстрого высыхания и резких изменений температуры; - защиту от других воздействий, ухудшающих качество бетона в конструкции. 5

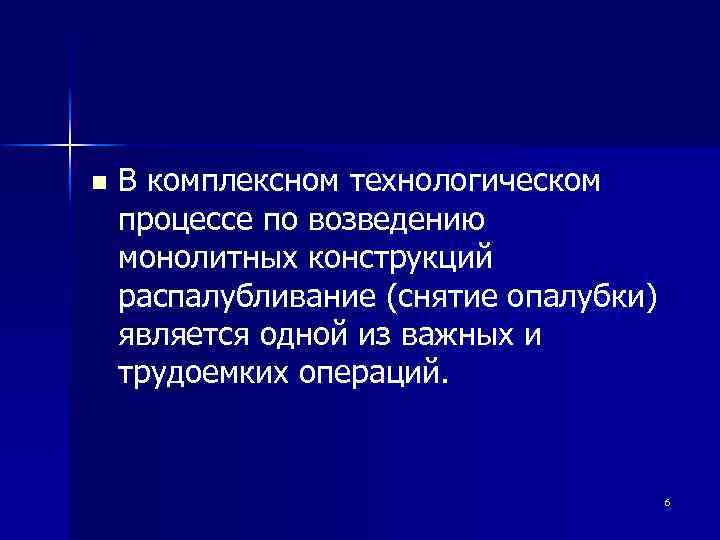

n В комплексном технологическом процессе по возведению монолитных конструкций распалубливание (снятие опалубки) является одной из важных и трудоемких операций. 6

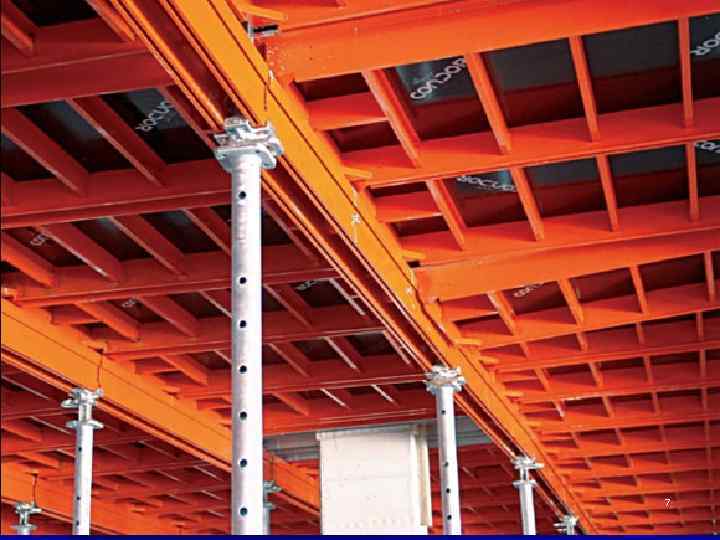

7

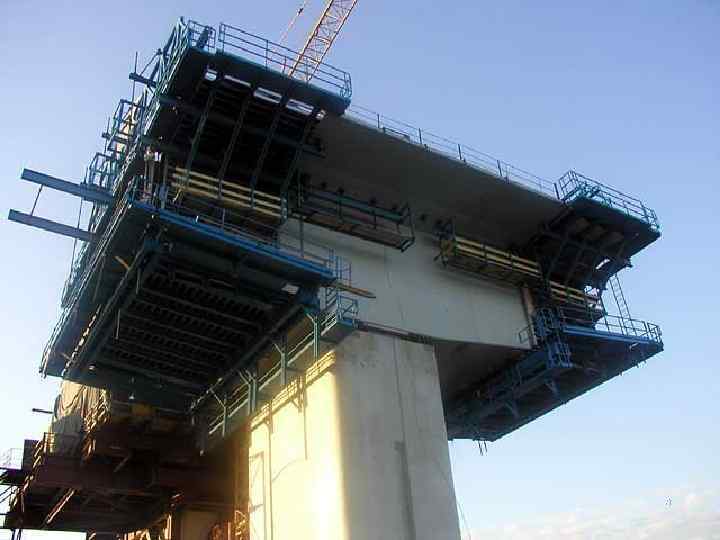

8

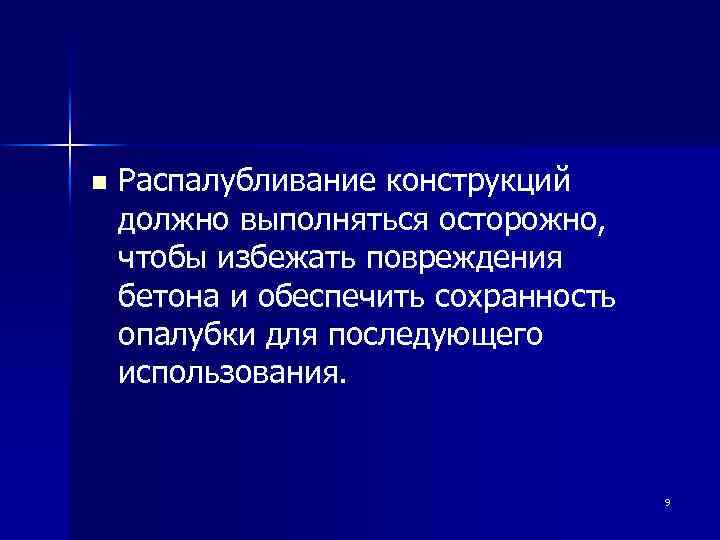

n Распалубливание конструкций должно выполняться осторожно, чтобы избежать повреждения бетона и обеспечить сохранность опалубки для последующего использования. 9

Комплексный процесс возведения монолитных железобетонных конструкций состоит из технологически связанных и последовательно выполняемых простых процессов: - установки опалубки и лесов; - монтажа арматуры; n 10

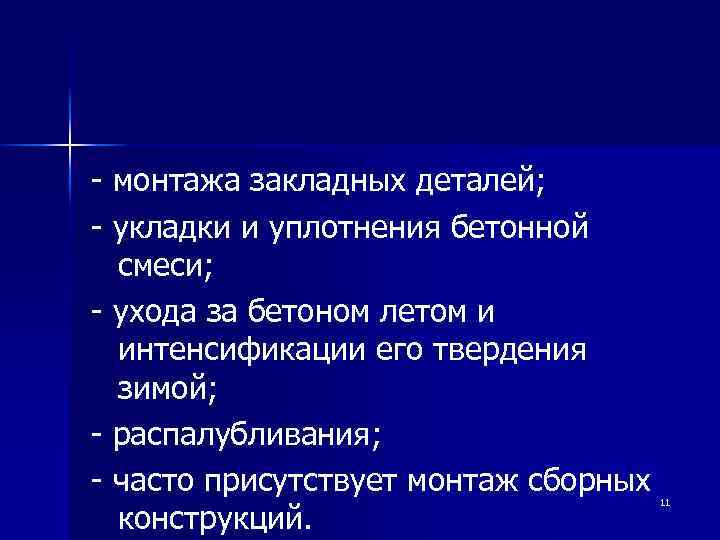

- монтажа закладных деталей; - укладки и уплотнения бетонной смеси; - ухода за бетоном летом и интенсификации его твердения зимой; - распалубливания; - часто присутствует монтаж сборных конструкций. 11

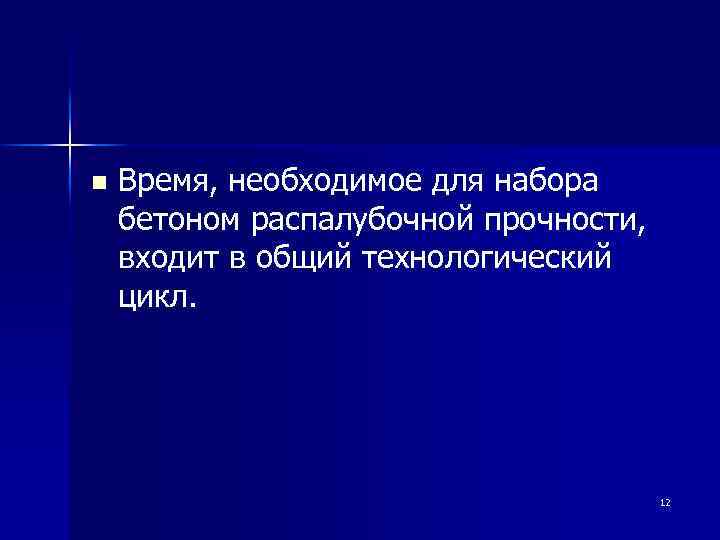

n Время, необходимое для набора бетоном распалубочной прочности, входит в общий технологический цикл. 12

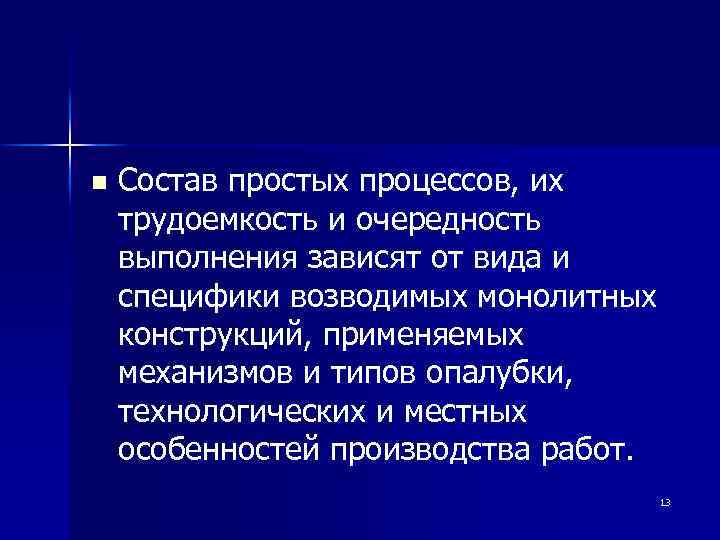

n Состав простых процессов, их трудоемкость и очередность выполнения зависят от вида и специфики возводимых монолитных конструкций, применяемых механизмов и типов опалубки, технологических и местных особенностей производства работ. 13

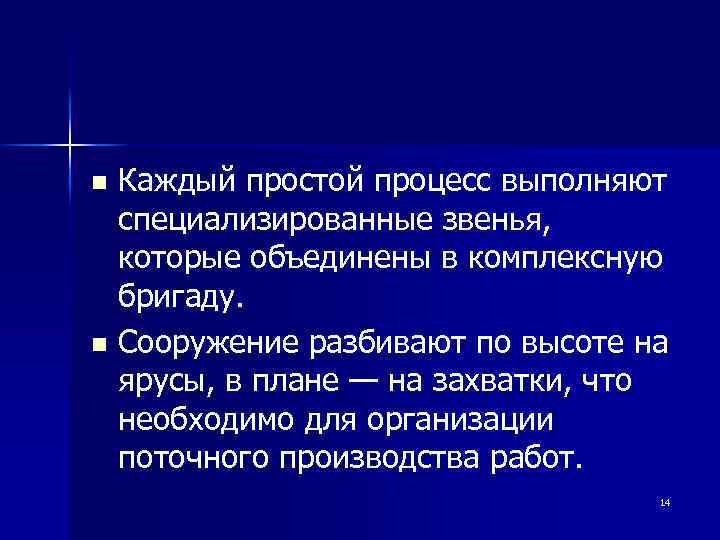

Каждый простой процесс выполняют специализированные звенья, которые объединены в комплексную бригаду. n Сооружение разбивают по высоте на ярусы, в плане — на захватки, что необходимо для организации поточного производства работ. n 14

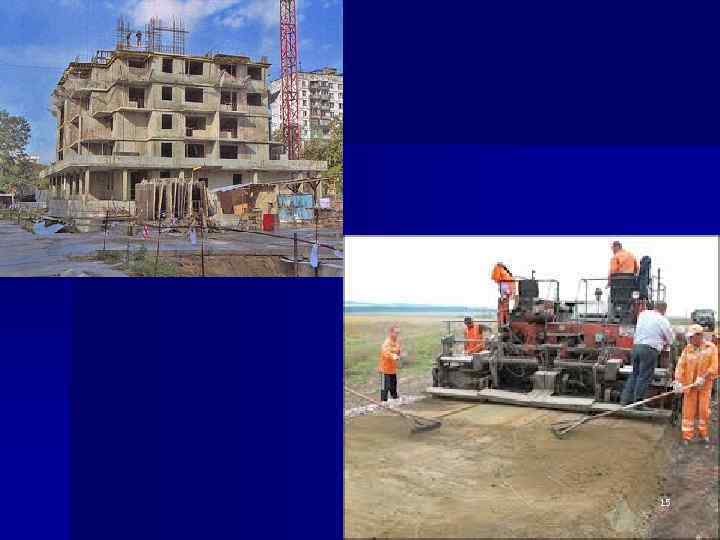

15

Разбивка на ярусы — высотная разрезка, обусловленная допустимостью перерывов в бетонировании и возможностью образования температурных и рабочих швов. n Так, одноэтажное здание обычно разбивают на два яруса: первый — фундаменты, второй — все остальные конструкции каркаса. n 16

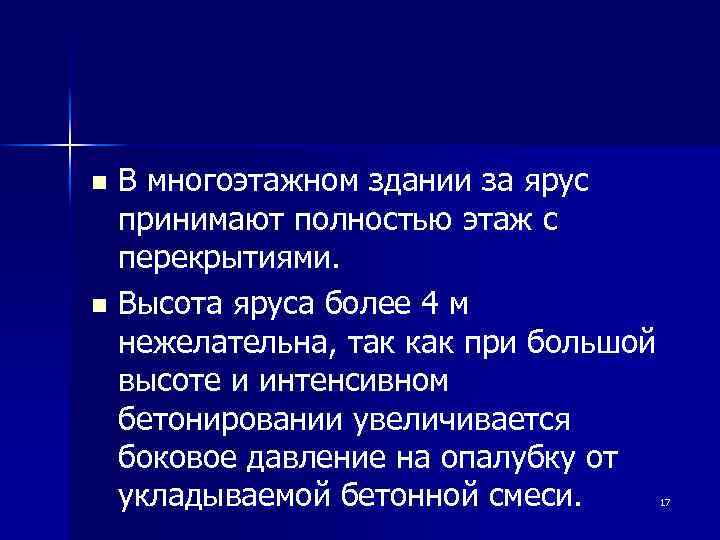

В многоэтажном здании за ярус принимают полностью этаж с перекрытиями. n Высота яруса более 4 м нежелательна, так как при большой высоте и интенсивном бетонировании увеличивается боковое давление на опалубку от укладываемой бетонной смеси. n 17

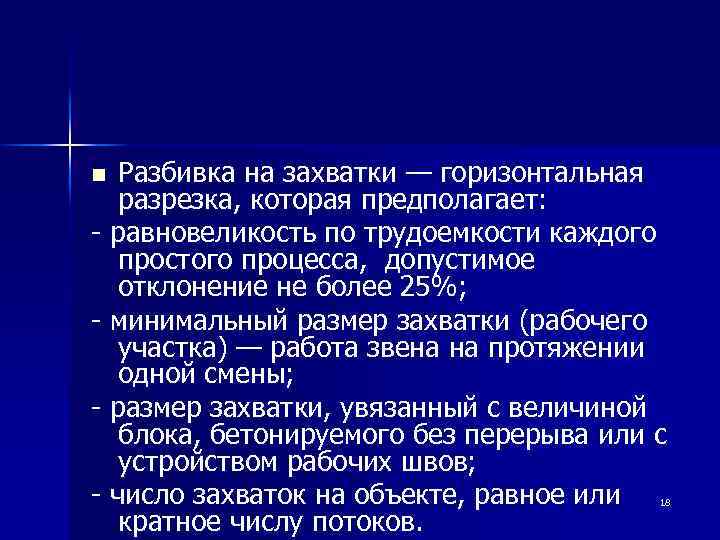

Разбивка на захватки — горизонтальная разрезка, которая предполагает: - равновеликость по трудоемкости каждого простого процесса, допустимое отклонение не более 25%; - минимальный размер захватки (рабочего участка) — работа звена на протяжении одной смены; - размер захватки, увязанный с величиной блока, бетонируемого без перерыва или с устройством рабочих швов; - число захваток на объекте, равное или кратное числу потоков. n 18

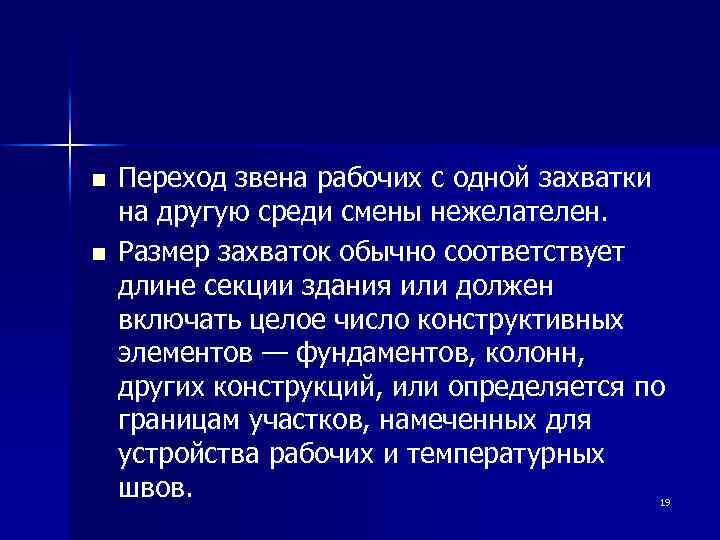

n n Переход звена рабочих с одной захватки на другую среди смены нежелателен. Размер захваток обычно соответствует длине секции здания или должен включать целое число конструктивных элементов — фундаментов, колонн, других конструкций, или определяется по границам участков, намеченных для устройства рабочих и температурных швов. 19

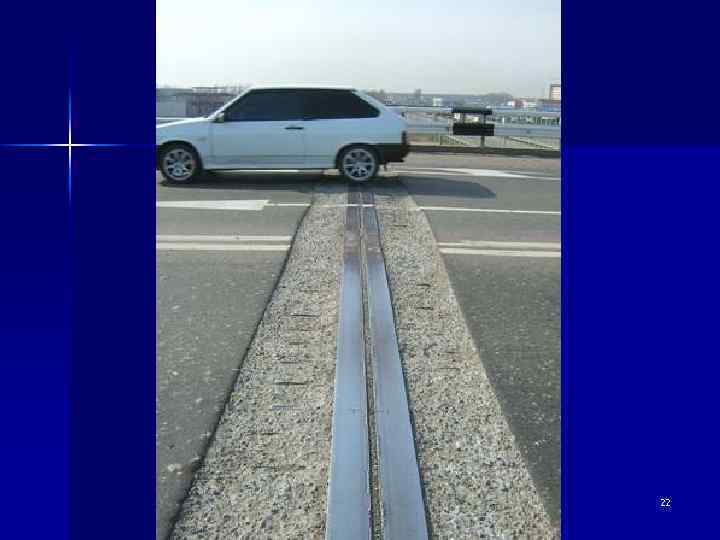

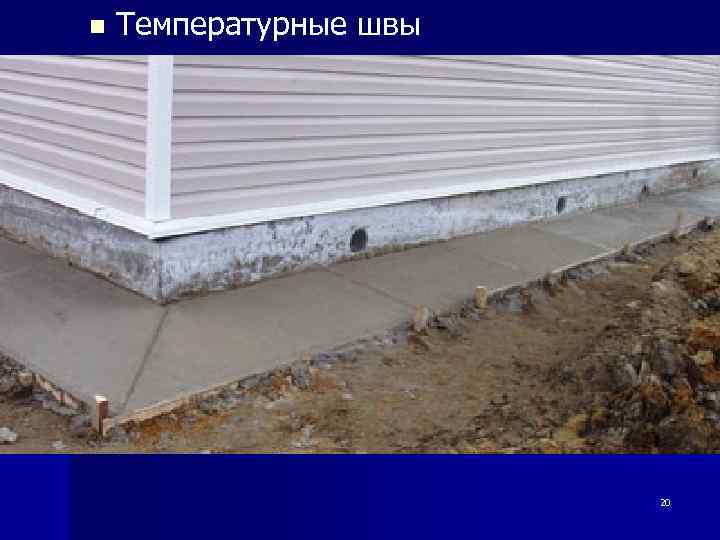

n Температурные швы 20

21

22

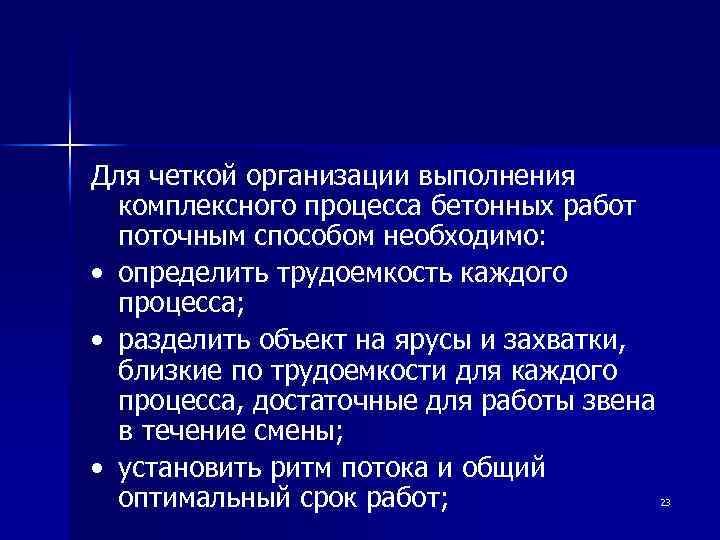

Для четкой организации выполнения комплексного процесса бетонных работ поточным способом необходимо: • определить трудоемкость каждого процесса; • разделить объект на ярусы и захватки, близкие по трудоемкости для каждого процесса, достаточные для работы звена в течение смены; • установить ритм потока и общий оптимальный срок работ; 23

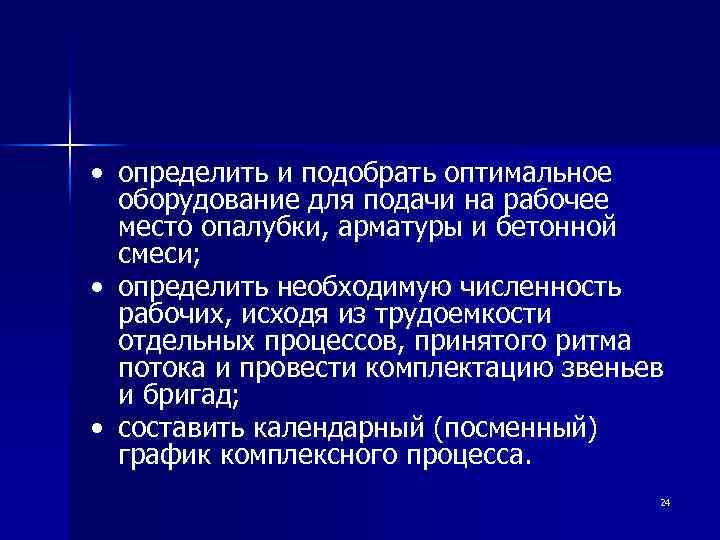

• определить и подобрать оптимальное оборудование для подачи на рабочее место опалубки, арматуры и бетонной смеси; • определить необходимую численность рабочих, исходя из трудоемкости отдельных процессов, принятого ритма потока и провести комплектацию звеньев и бригад; • составить календарный (посменный) график комплексного процесса. 24

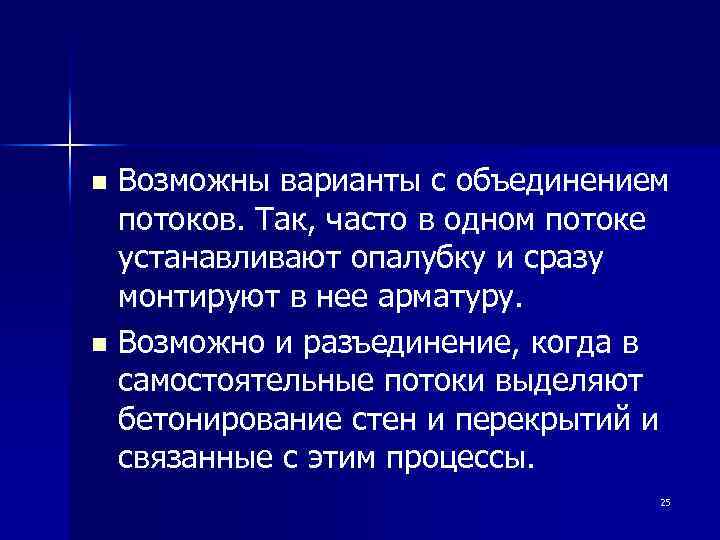

Возможны варианты с объединением потоков. Так, часто в одном потоке устанавливают опалубку и сразу монтируют в нее арматуру. n Возможно и разъединение, когда в самостоятельные потоки выделяют бетонирование стен и перекрытий и связанные с этим процессы. n 25

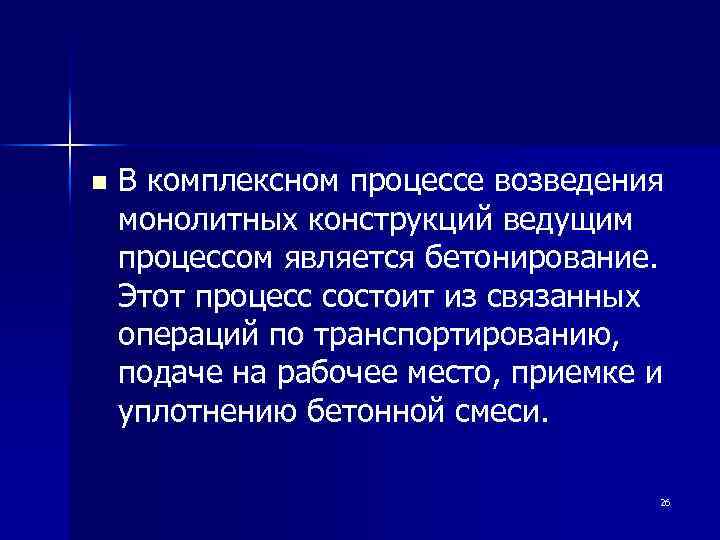

n В комплексном процессе возведения монолитных конструкций ведущим процессом является бетонирование. Этот процесс состоит из связанных операций по транспортированию, подаче на рабочее место, приемке и уплотнению бетонной смеси. 26

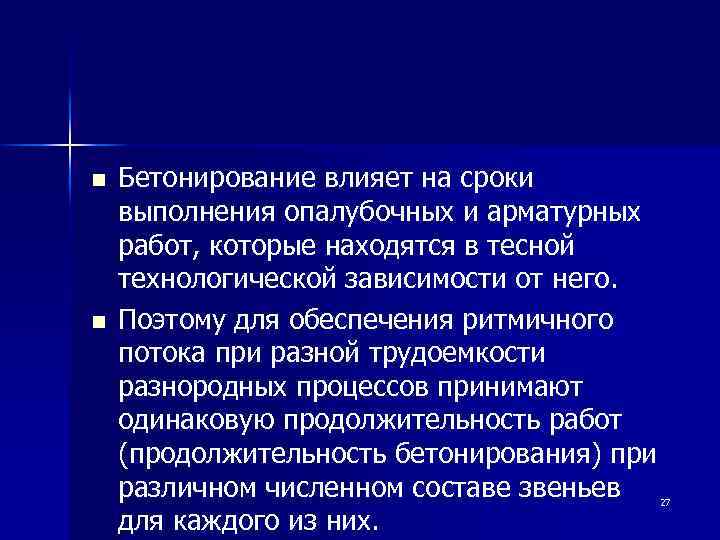

n n Бетонирование влияет на сроки выполнения опалубочных и арматурных работ, которые находятся в тесной технологической зависимости от него. Поэтому для обеспечения ритмичного потока при разной трудоемкости разнородных процессов принимают одинаковую продолжительность работ (продолжительность бетонирования) при различном численном составе звеньев для каждого из них. 27

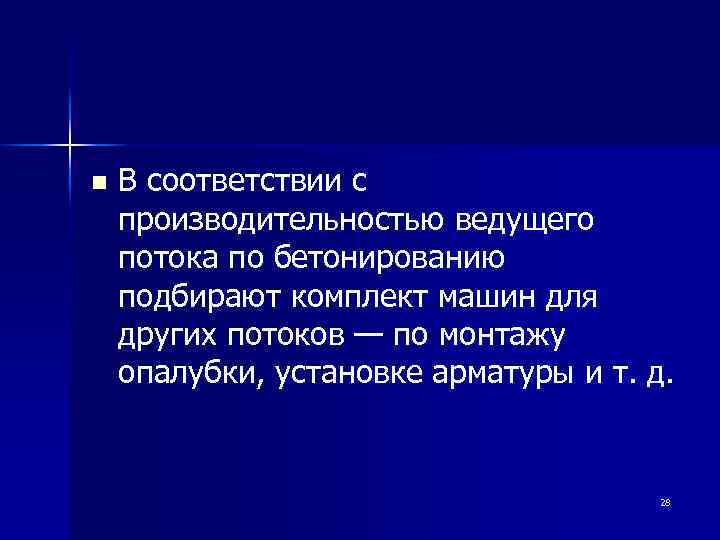

n В соответствии с производительностью ведущего потока по бетонированию подбирают комплект машин для других потоков — по монтажу опалубки, установке арматуры и т. д. 28

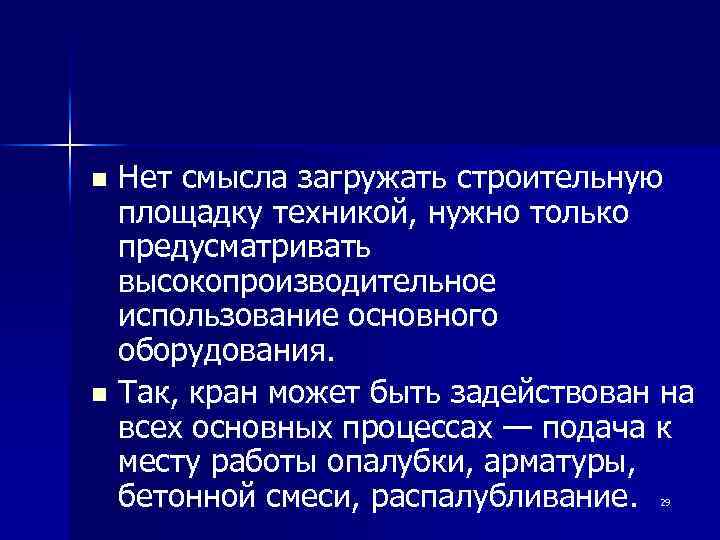

Нет смысла загружать строительную площадку техникой, нужно только предусматривать высокопроизводительное использование основного оборудования. n Так, кран может быть задействован на всех основных процессах — подача к месту работы опалубки, арматуры, бетонной смеси, распалубливание. n 29

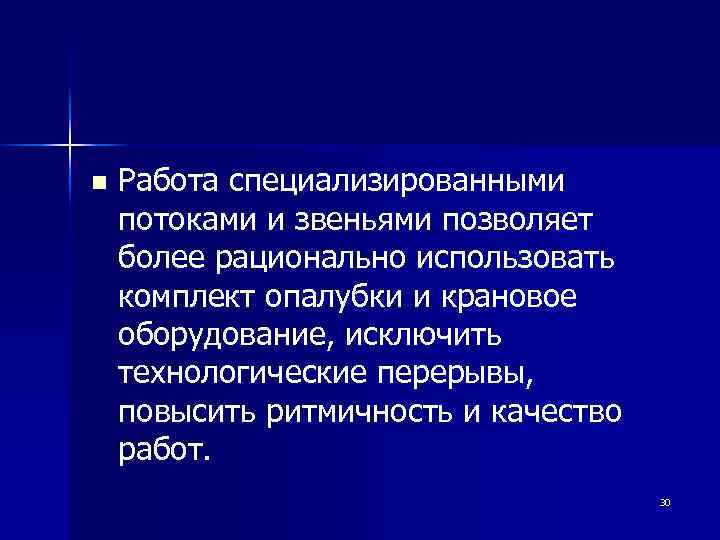

n Работа специализированными потоками и звеньями позволяет более рационально использовать комплект опалубки и крановое оборудование, исключить технологические перерывы, повысить ритмичность и качество работ. 30

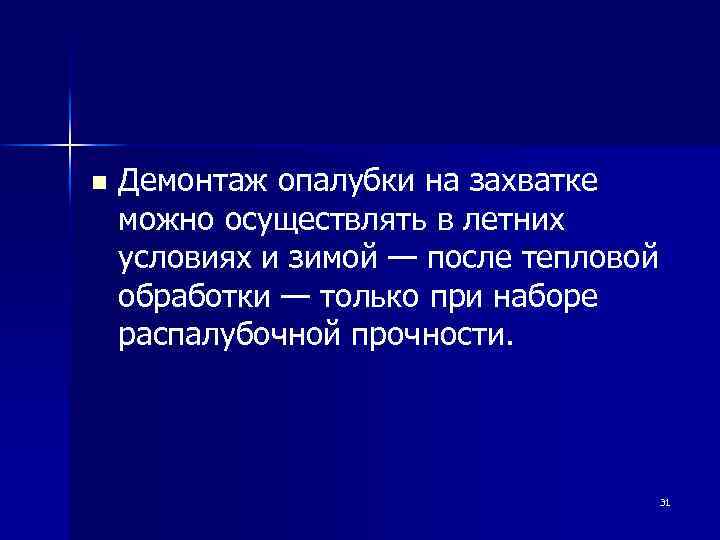

n Демонтаж опалубки на захватке можно осуществлять в летних условиях и зимой — после тепловой обработки — только при наборе распалубочной прочности. 31

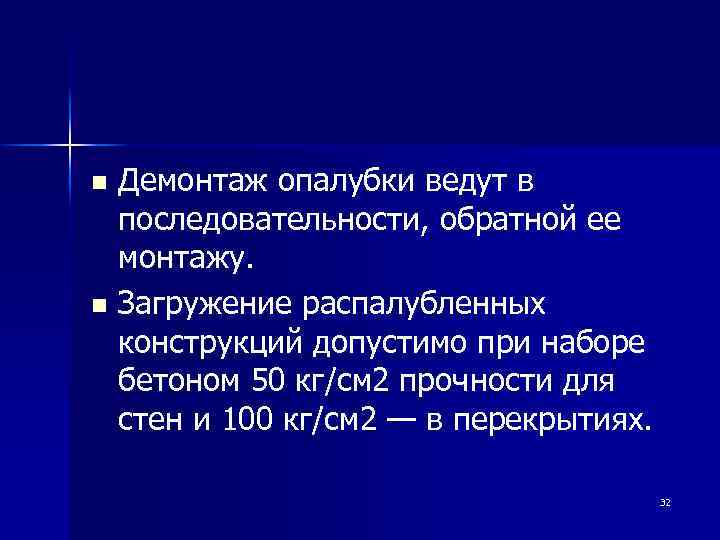

Демонтаж опалубки ведут в последовательности, обратной ее монтажу. n Загружение распалубленных конструкций допустимо при наборе бетоном 50 кг/см 2 прочности для стен и 100 кг/см 2 — в перекрытиях. n 32

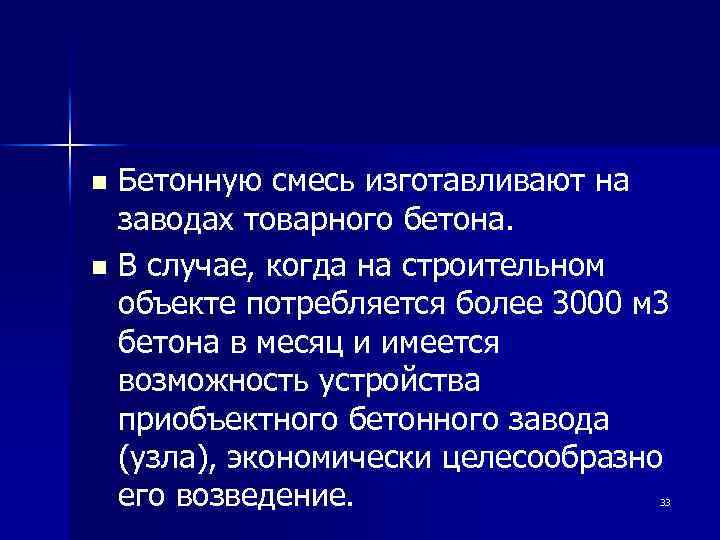

Бетонную смесь изготавливают на заводах товарного бетона. n В случае, когда на строительном объекте потребляется более 3000 м 3 бетона в месяц и имеется возможность устройства приобъектного бетонного завода (узла), экономически целесообразно его возведение. n 33

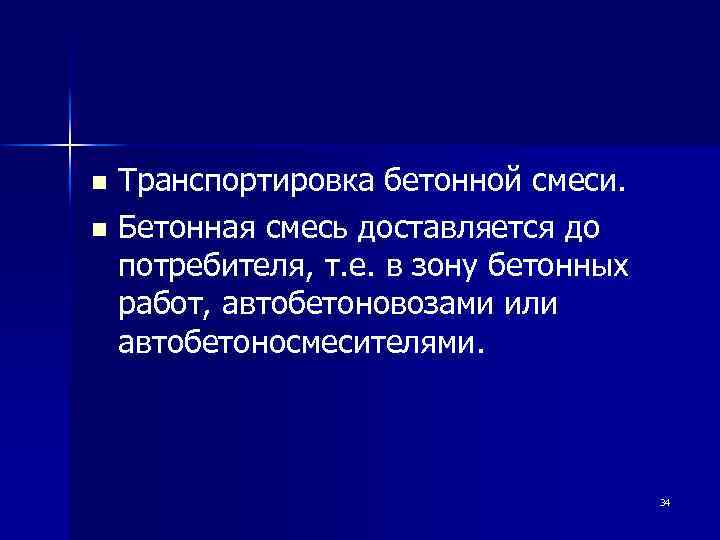

Транспортировка бетонной смеси. n Бетонная смесь доставляется до потребителя, т. е. в зону бетонных работ, автобетоновозами или автобетоносмесителями. n 34

35

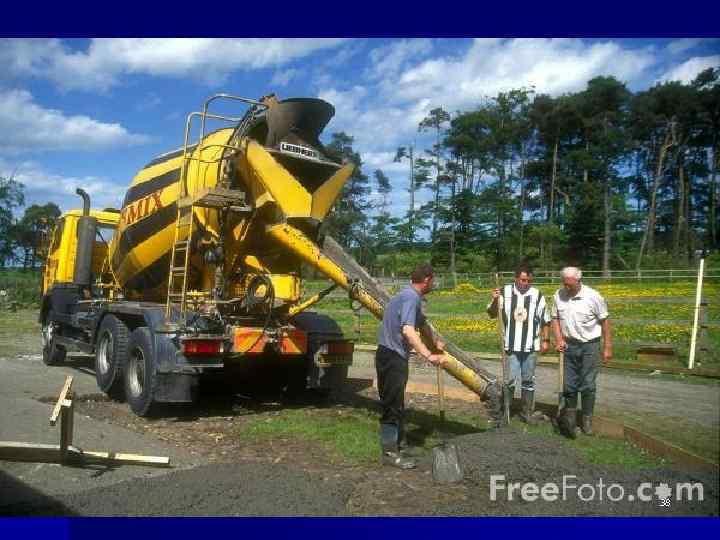

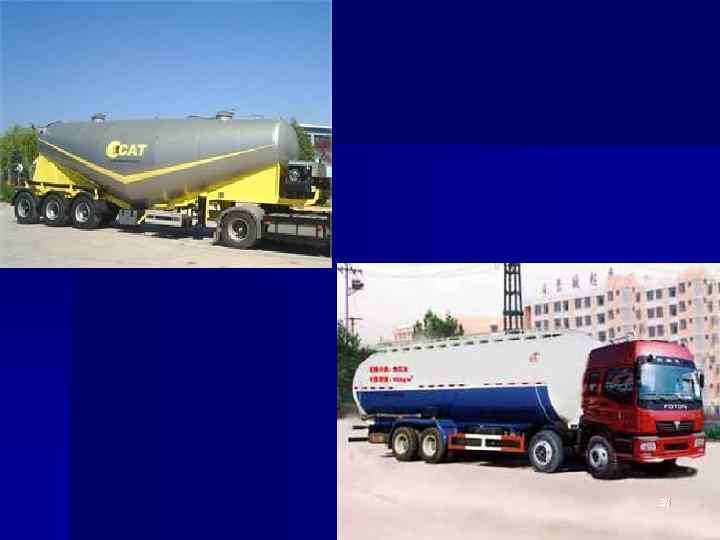

Автобетоновозы — закрытые цистерны или открытые самосвалы с объемом кузова от 3 до 5 м 3. n Открытые кузова используют обычно при расположении бетонного завода в пределах 10 мин пути до строительной площадки. n 36

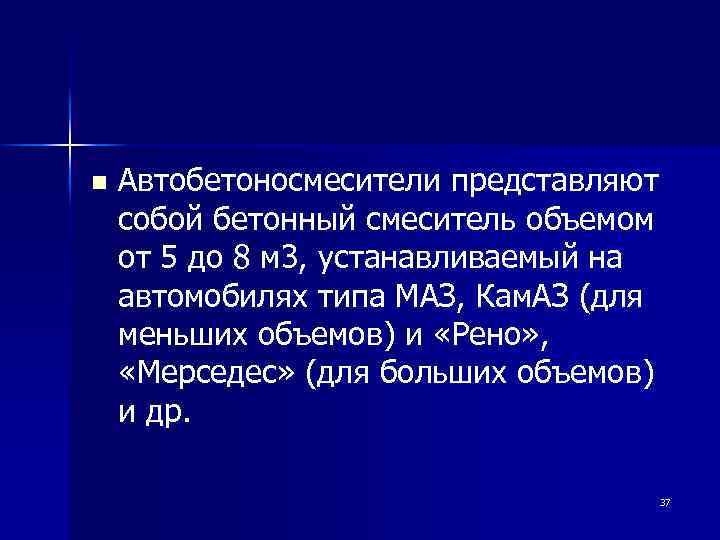

n Автобетоносмесители представляют собой бетонный смеситель объемом от 5 до 8 м 3, устанавливаемый на автомобилях типа МАЗ, Кам. АЗ (для меньших объемов) и «Рено» , «Мерседес» (для больших объемов) и др. 37

38

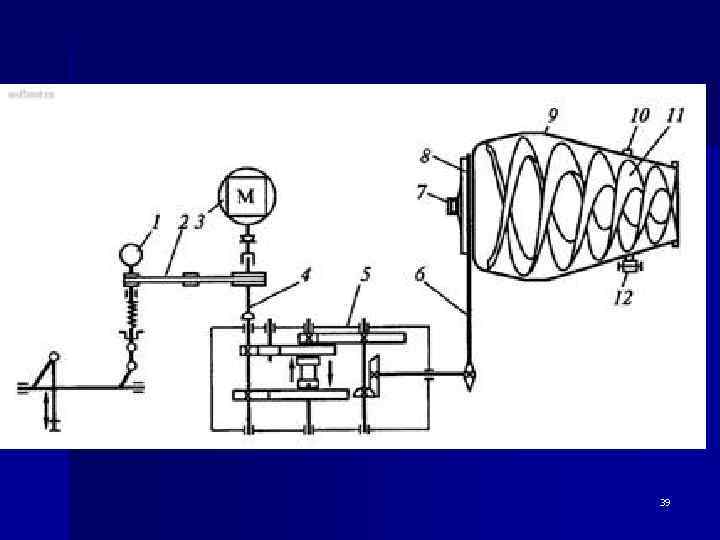

39

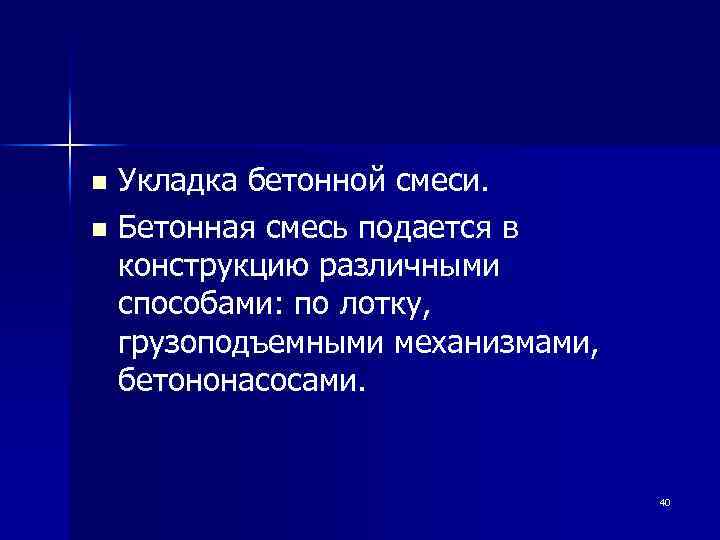

Укладка бетонной смеси. n Бетонная смесь подается в конструкцию различными способами: по лотку, грузоподъемными механизмами, бетононасосами. n 40

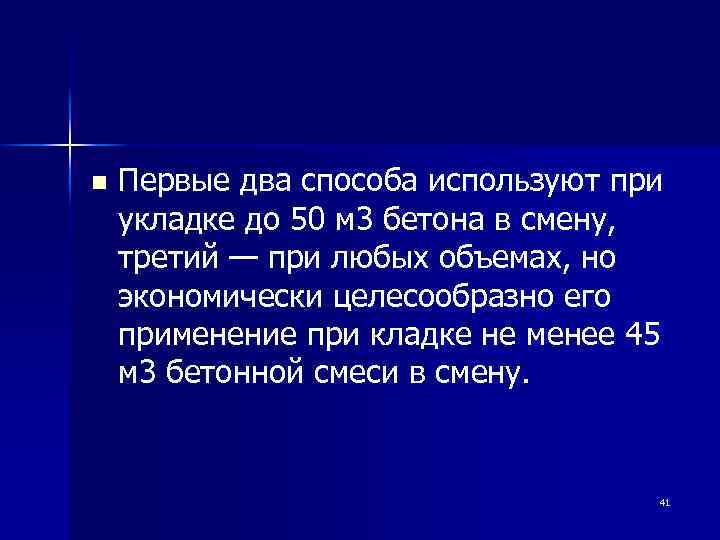

n Первые два способа используют при укладке до 50 м 3 бетона в смену, третий — при любых объемах, но экономически целесообразно его применение при кладке не менее 45 м 3 бетонной смеси в смену. 41

n По лотку бетонная смесь подается при возможности установки автобетоносмесителя выше уровня бетонируемой конструкции, например, при заливке фундаментной плиты и возможности заезда автомобиля на дно котлована. 42

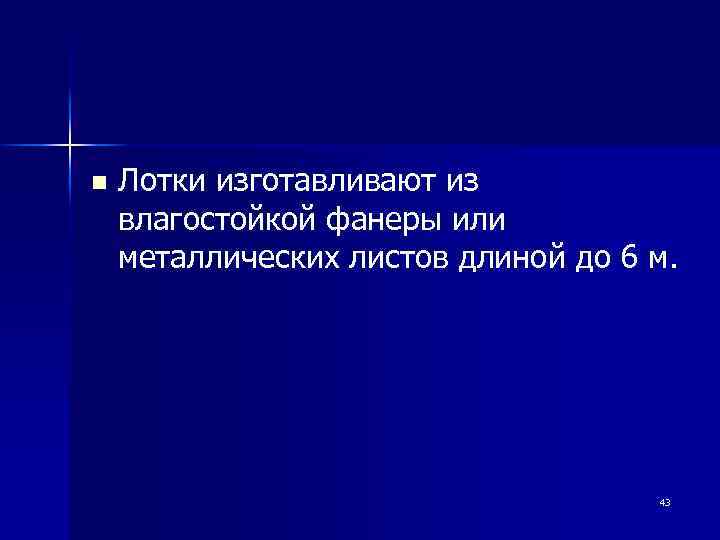

n Лотки изготавливают из влагостойкой фанеры или металлических листов длиной до 6 м. 43

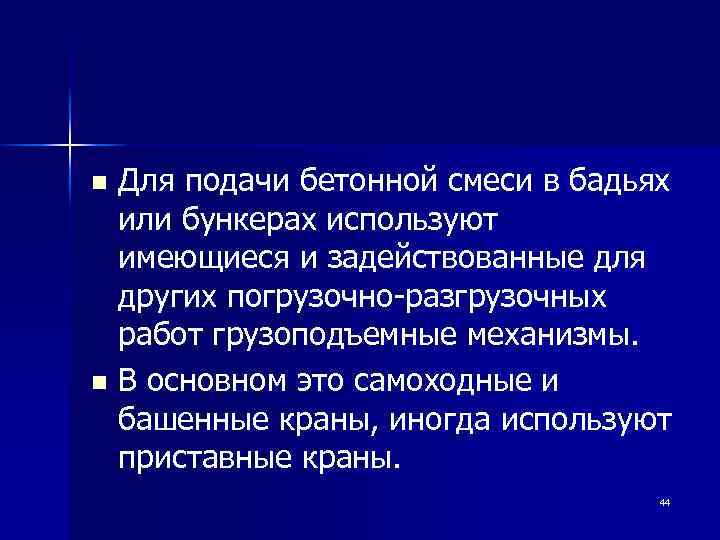

Для подачи бетонной смеси в бадьях или бункерах используют имеющиеся и задействованные для других погрузочно-разгрузочных работ грузоподъемные механизмы. n В основном это самоходные и башенные краны, иногда используют приставные краны. n 44

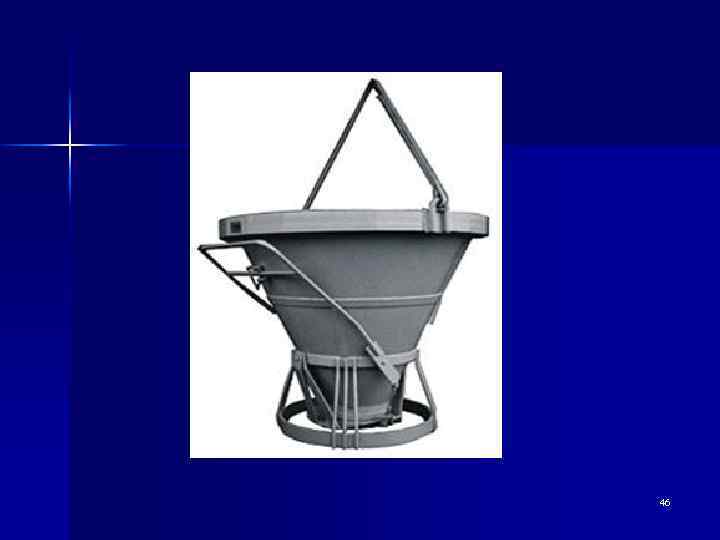

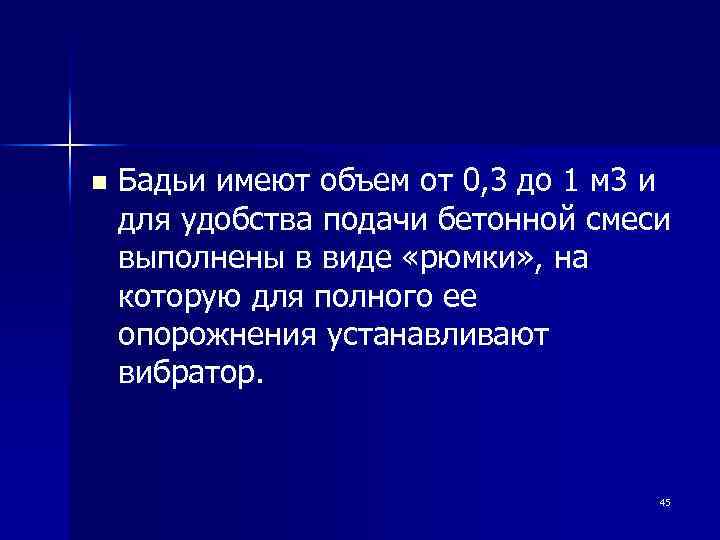

n Бадьи имеют объем от 0, 3 до 1 м 3 и для удобства подачи бетонной смеси выполнены в виде «рюмки» , на которую для полного ее опорожнения устанавливают вибратор. 45

46

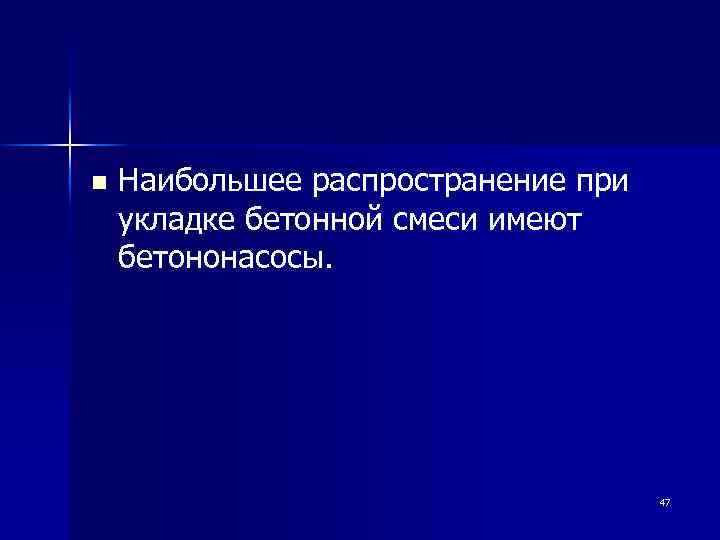

n Наибольшее распространение при укладке бетонной смеси имеют бетононасосы. 47

48

49

50

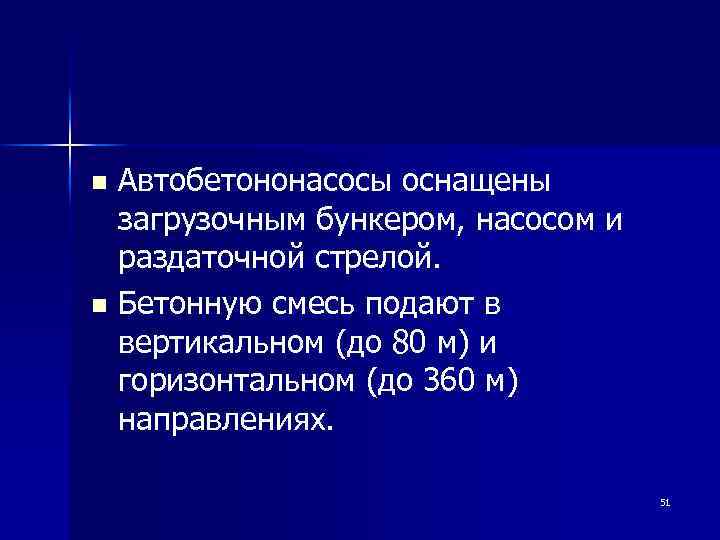

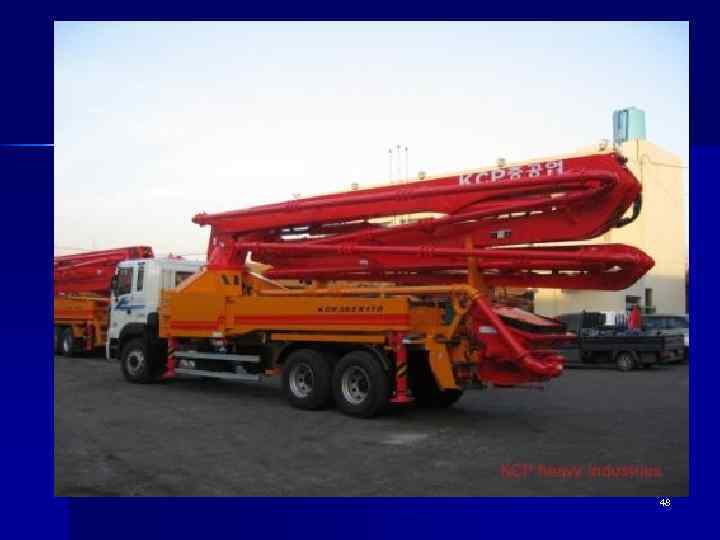

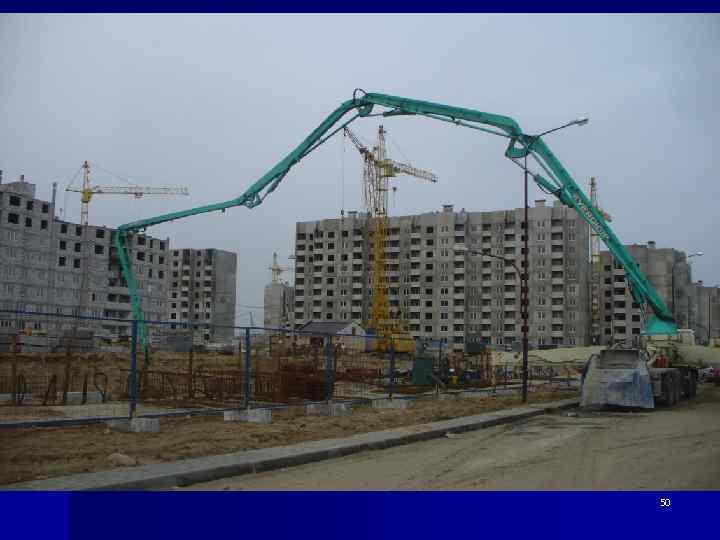

Автобетононасосы оснащены загрузочным бункером, насосом и раздаточной стрелой. n Бетонную смесь подают в вертикальном (до 80 м) и горизонтальном (до 360 м) направлениях. n 51

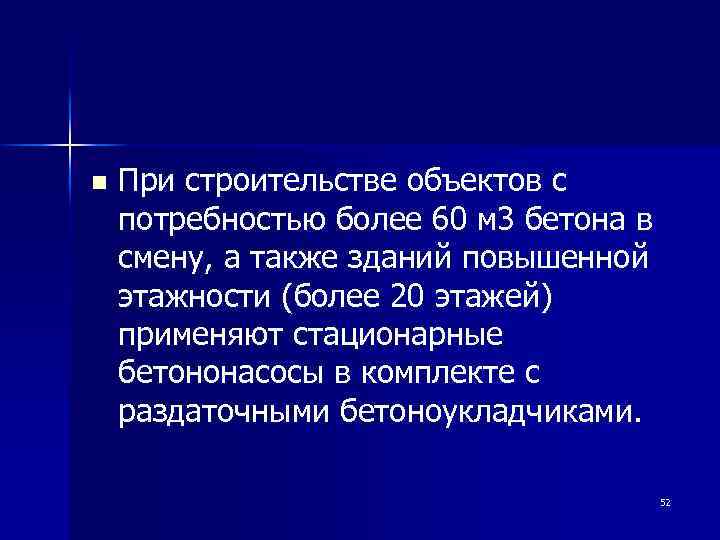

n При строительстве объектов с потребностью более 60 м 3 бетона в смену, а также зданий повышенной этажности (более 20 этажей) применяют стационарные бетононасосы в комплекте с раздаточными бетоноукладчиками. 52

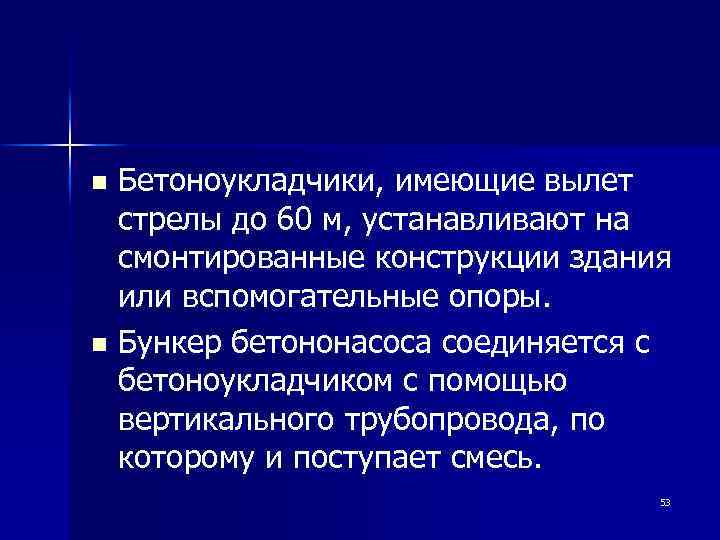

Бетоноукладчики, имеющие вылет стрелы до 60 м, устанавливают на смонтированные конструкции здания или вспомогательные опоры. n Бункер бетононасоса соединяется с бетоноукладчиком с помощью вертикального трубопровода, по которому и поступает смесь. n 53

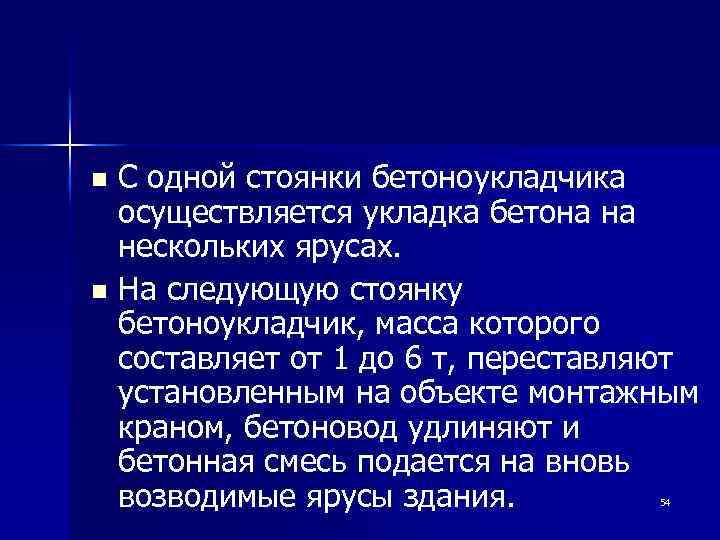

С одной стоянки бетоноукладчика осуществляется укладка бетона на нескольких ярусах. n На следующую стоянку бетоноукладчик, масса которого составляет от 1 до 6 т, переставляют установленным на объекте монтажным краном, бетоновод удлиняют и бетонная смесь подается на вновь возводимые ярусы здания. n 54

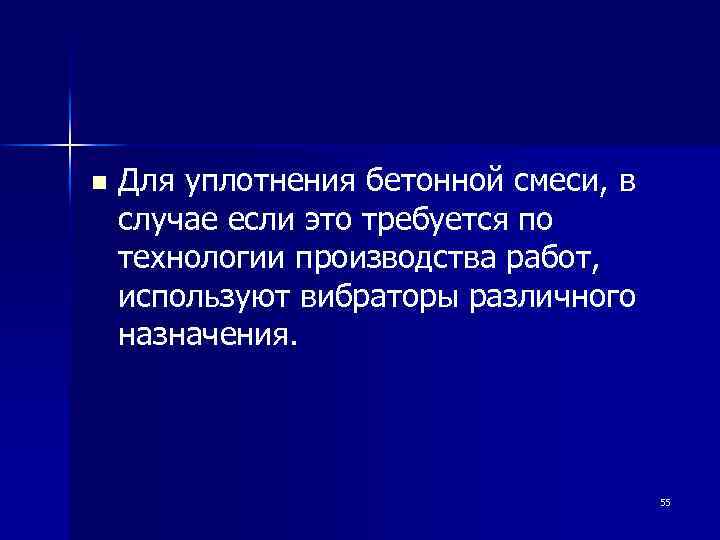

n Для уплотнения бетонной смеси, в случае если это требуется по технологии производства работ, используют вибраторы различного назначения. 55
