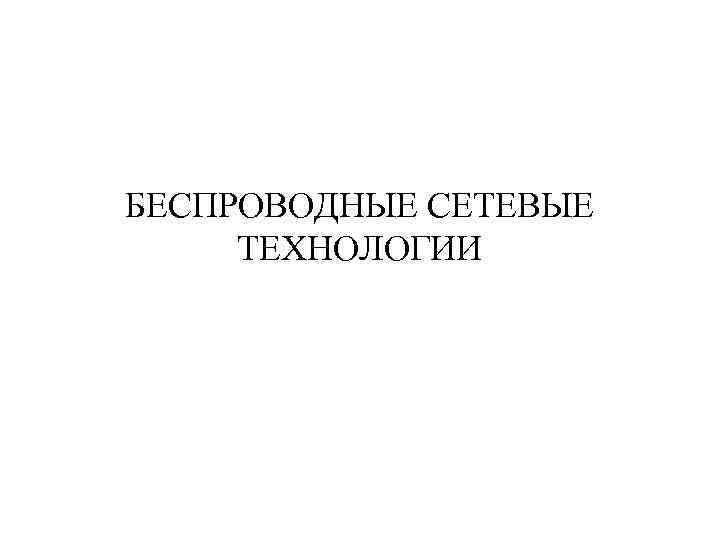

БЕСПРОВОДНЫЕ СЕТЕВЫЕ ТЕХНОЛОГИИ

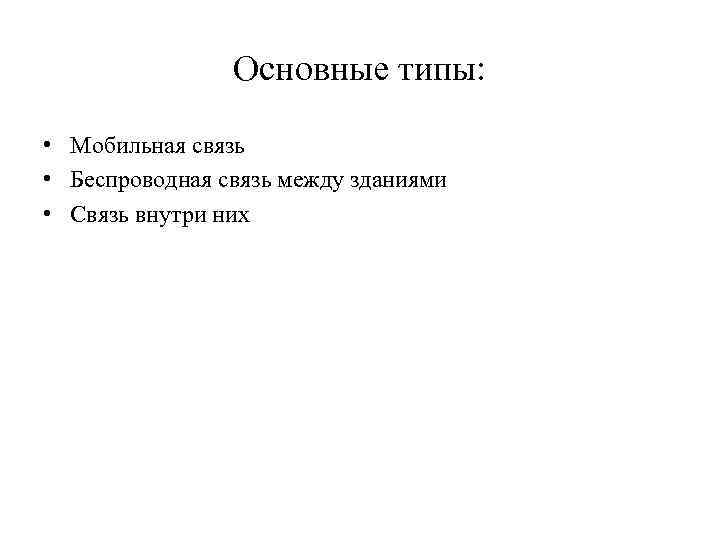

Основные типы: • Мобильная связь • Беспроводная связь между зданиями • Связь внутри них

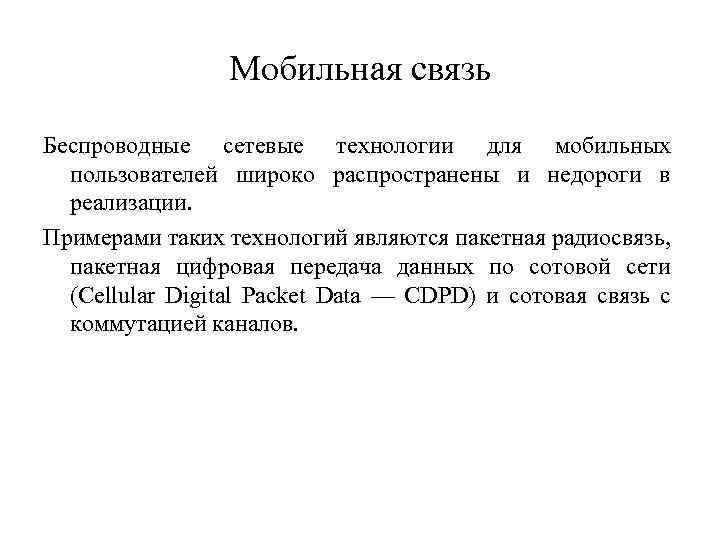

Мобильная связь Беспроводные сетевые технологии для мобильных пользователей широко распространены и недороги в реализации. Примерами таких технологий являются пакетная радиосвязь, пакетная цифровая передача данных по сотовой сети (Cellular Digital Packet Data — CDPD) и сотовая связь с коммутацией каналов.

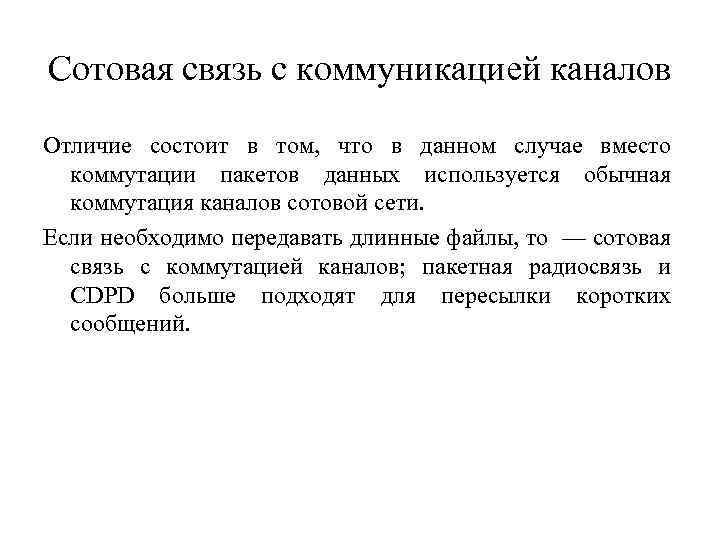

Сотовая связь с коммуникацией каналов Отличие состоит в том, что в данном случае вместо коммутации пакетов данных используется обычная коммутация каналов сотовой сети. Если необходимо передавать длинные файлы, то — сотовая связь с коммутацией каналов; пакетная радиосвязь и CDPD больше подходят для пересылки коротких сообщений.

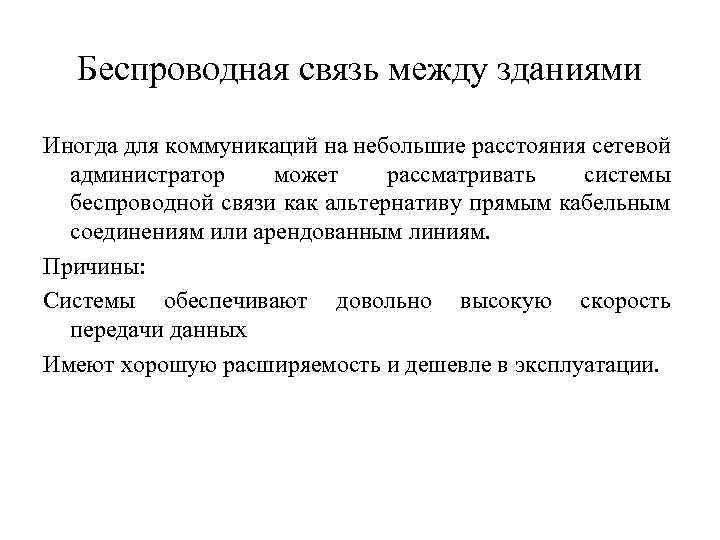

Беспроводная связь между зданиями Иногда для коммуникаций на небольшие расстояния сетевой администратор может рассматривать системы беспроводной связи как альтернативу прямым кабельным соединениям или арендованным линиям. Причины: Системы обеспечивают довольно высокую скорость передачи данных Имеют хорошую расширяемость и дешевле в эксплуатации.
Стандарты сетевых технологий • Технологии мобильной связи • Технологии беспроводной связи между объектами и внутри них

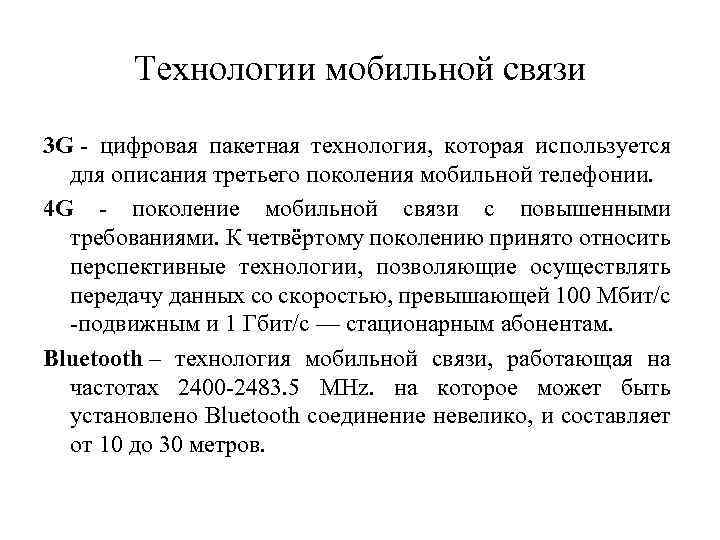

Технологии мобильной связи 3 G - цифровая пакетная технология, которая используется для описания третьего поколения мобильной телефонии. 4 G - поколение мобильной связи с повышенными требованиями. К четвёртому поколению принято относить перспективные технологии, позволяющие осуществлять передачу данных со скоростью, превышающей 100 Мбит/с -подвижным и 1 Гбит/с — стационарным абонентам. Bluetooth – технология мобильной связи, работающая на частотах 2400 -2483. 5 MHz. на которое может быть установлено Bluetooth соединение невелико, и составляет от 10 до 30 метров.

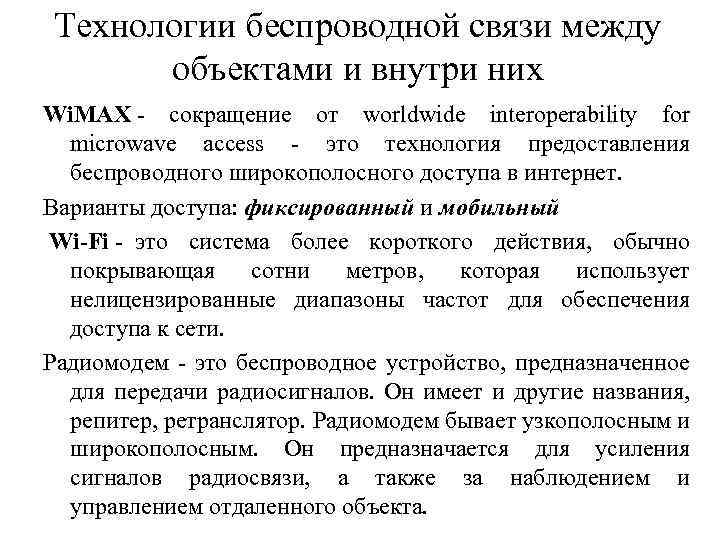

Технологии беспроводной связи между объектами и внутри них Wi. MAX - сокращение от worldwide interoperability for microwave access - это технология предоставления беспроводного широкополосного доступа в интернет. Варианты доступа: фиксированный и мобильный Wi-Fi - это система более короткого действия, обычно покрывающая сотни метров, которая использует нелицензированные диапазоны частот для обеспечения доступа к сети. Радиомодем - это беспроводное устройство, предназначенное для передачи радиосигналов. Он имеет и другие названия, репитер, ретранслятор. Радиомодем бывает узкополосным и широкополосным. Он предназначается для усиления сигналов радиосвязи, а также за наблюдением и управлением отдаленного объекта.

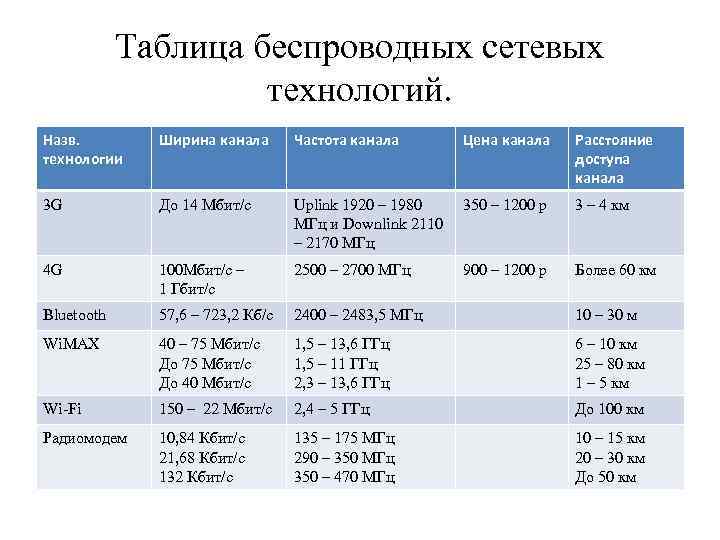

Таблица беспроводных сетевых технологий. Назв. технологии Ширина канала Частота канала Цена канала Расстояние доступа канала 3 G До 14 Мбит/с Uplink 1920 – 1980 МГц и Downlink 2110 – 2170 МГц 350 – 1200 р 3 – 4 км 4 G 100 Мбит/с – 1 Гбит/с 2500 – 2700 МГц 900 – 1200 р Более 60 км Bluetooth 57, 6 – 723, 2 Кб/с 2400 – 2483, 5 МГц 10 – 30 м Wi. MAX 40 – 75 Мбит/с До 40 Мбит/с 1, 5 – 13, 6 ГГц 1, 5 – 11 ГГц 2, 3 – 13, 6 ГГц 6 – 10 км 25 – 80 км 1 – 5 км Wi-Fi 150 – 22 Мбит/с 2, 4 – 5 ГГц До 100 км Радиомодем 10, 84 Кбит/с 21, 68 Кбит/с 132 Кбит/с 135 – 175 МГц 290 – 350 МГц 350 – 470 МГц 10 – 15 км 20 – 30 км До 50 км

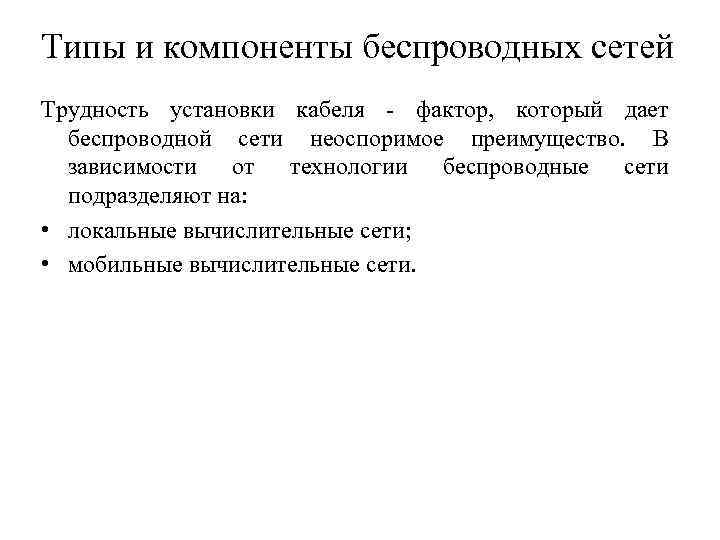

Типы и компоненты беспроводных сетей Трудность установки кабеля - фактор, который дает беспроводной сети неоспоримое преимущество. В зависимости от технологии беспроводные сети подразделяют на: • локальные вычислительные сети; • мобильные вычислительные сети.

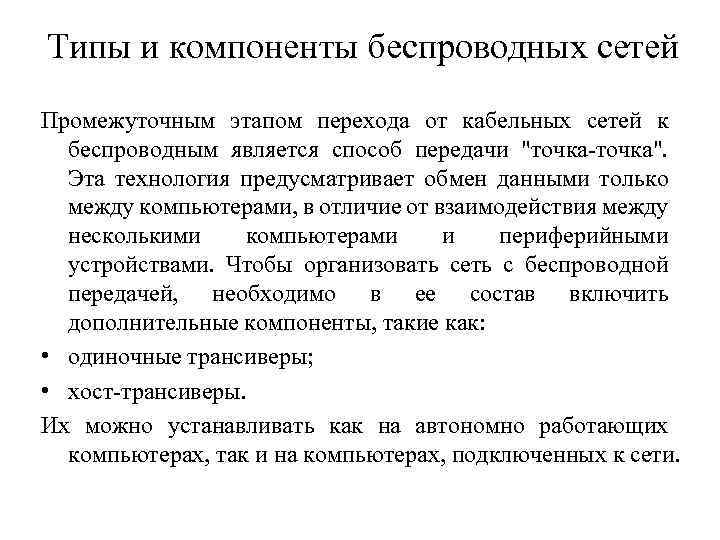

Типы и компоненты беспроводных сетей Промежуточным этапом перехода от кабельных сетей к беспроводным является способ передачи "точка-точка". Эта технология предусматривает обмен данными только между компьютерами, в отличие от взаимодействия между несколькими компьютерами и периферийными устройствами. Чтобы организовать сеть с беспроводной передачей, необходимо в ее состав включить дополнительные компоненты, такие как: • одиночные трансиверы; • хост-трансиверы. Их можно устанавливать как на автономно работающих компьютерах, так и на компьютерах, подключенных к сети.

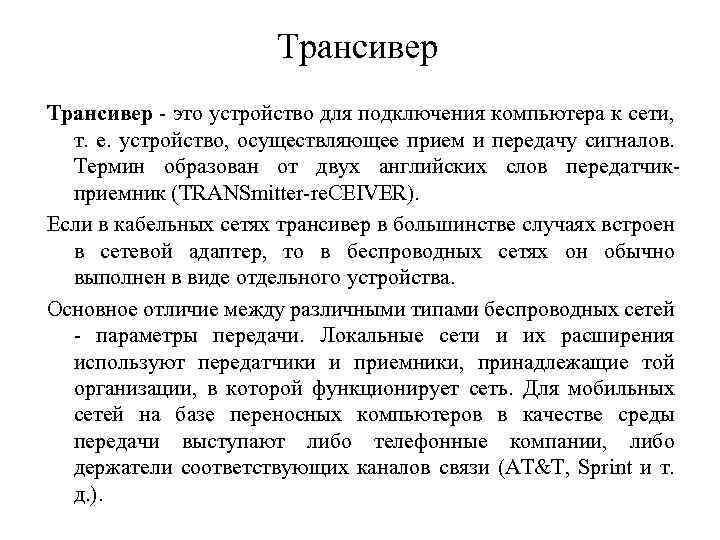

Трансивер - это устройство для подключения компьютера к сети, т. е. устройство, осуществляющее прием и передачу сигналов. Термин образован от двух английских слов передатчикприемник (TRANSmitter-re. CEIVER). Если в кабельных сетях трансивер в большинстве случаях встроен в сетевой адаптер, то в беспроводных сетях он обычно выполнен в виде отдельного устройства. Основное отличие между различными типами беспроводных сетей - параметры передачи. Локальные сети и их расширения используют передатчики и приемники, принадлежащие той организации, в которой функционирует сеть. Для мобильных сетей на базе переносных компьютеров в качестве среды передачи выступают либо телефонные компании, либо держатели соответствующих каналов связи (AT&T, Sprint и т. д. ).
Передача "точка-точка" В беспроводных сетях используются небольшие настенные трансиверы. Они устанавливают радиоконтакт между переносными устройствами. Однако такую сеть назвать полностью беспроводной нельзя именно из -за использования этих трансиверов. Технология передачи "точка-точка" основана на последовательной передаче данных и обеспечивает: • высокоскоростную и безошибочную передачу; • проникновение сигнала через стены и перекрытия; • скорость передачи от 1, 2 до 38, 4 Кбит/с на расстояние до 60 м внутри здания и 550 м в условиях прямой видимости. Рис. 1 передача «точка-точка»
Беспроводные локальные вычислительные сети Типичная беспроводная сеть выглядит и функционирует практически так же, как и обычная, за исключением среды передачи. Беспроводной сетевой адаптер установлен в каждом компьютере, и пользователи работают так, будто их компьютеры соединены обычным кабелем. Беспроводные локальные сети используют 4 способа передачи данных: инфракрасное излучение, лазерное излучение, радиопередачу в узком спектре (одночастотная передача) и радиопередачу в рассеянном спектре. Рис. 2 Беспроводная ЛВС
Инфракрасные и лазерные беспроводные ЛВС Этот способ обеспечивает большую скорость передачи, т. к. инфракрасный свет имеет широкий диапазон частот. Инфракрасные сети нормально функционируют на скорости 10 Мбит/с. Различают 4 типа инфракрасных сетей: • Сети прямой видимости. • Сети на рассеянном излучении. • Сети на отраженном излучении. • Широкополосные оптические сети. Рис. 3 Беспроводная ЛВС с Достоинства: использованием лазерного излучения • скорость; • удобство использования. Недостатки: • трудности при передаче сигналов на расстояние более 30 м; • подверженность помехам со стороны сильных источников света.
Беспроводные ЛВС с радиопередачей данных При одночастотной радиопередаче пользователи настраивают передатчики и приемники на определенную частоту. Этот способ похож на вещание обычной радиостанции. Прямая видимость необязательна; площадь вещания около 4, 5 км 2. Сигнал высокой частоты, используемый при этом методе, не проникает через металлические или железобетонные преграды. Доступ к такому способу связи достигается через поставщика услуг, например, Motorola. Рис. 4 Беспроводные ЛВС с радиопередачей данных
Мобильные сети В беспроводных мобильных сетях в качестве среды передачи выступают телефонные системы и общественные службы. Различают 3 основных способа организации таких сетей (Рис. 5) Рис. 5 Способы организации мобильных сетей На сегодня микроволновая технология - наиболее распространенный в США способ передачи данных на большие расстояния. Она позволяет организовать взаимодействия между зданиями в небольших компактных системах, например, университетских городках. Рис. 6 Микроволновая система
