Bersama Kita Jayakan LAPURAN KEMAJUAN `DEEP` SUB 1 – SG AIR ITAM@SG. PINANG JABATAN PENGAIRAN DAN SALIRAN DAERAH TIMUR LAUT PULAU PINANG 29 September 2011

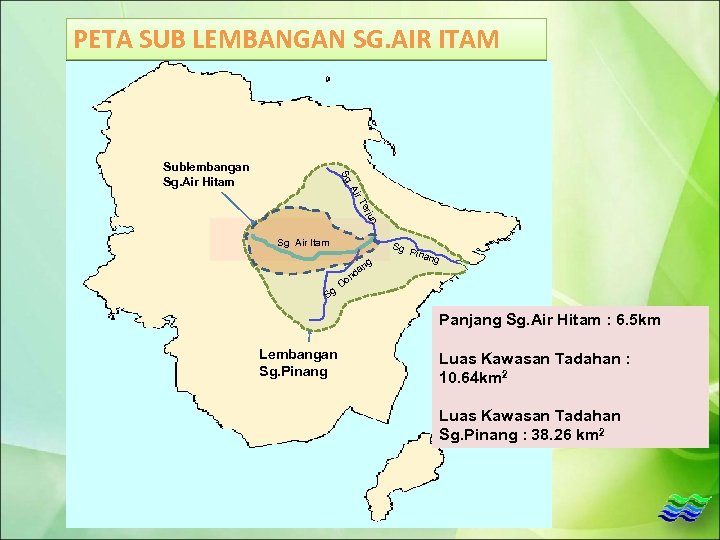

PETA SUB LEMBANGAN SG. AIR ITAM Sg Sublembangan Sg. Air Hitam Air n rju Te Sg Air Itam Sg ng a nd Sg Pina ng Do Panjang Sg. Air Hitam : 6. 5 km Lembangan Sg. Pinang Luas Kawasan Tadahan : 10. 64 km 2 Luas Kawasan Tadahan Sg. Pinang : 38. 26 km 2

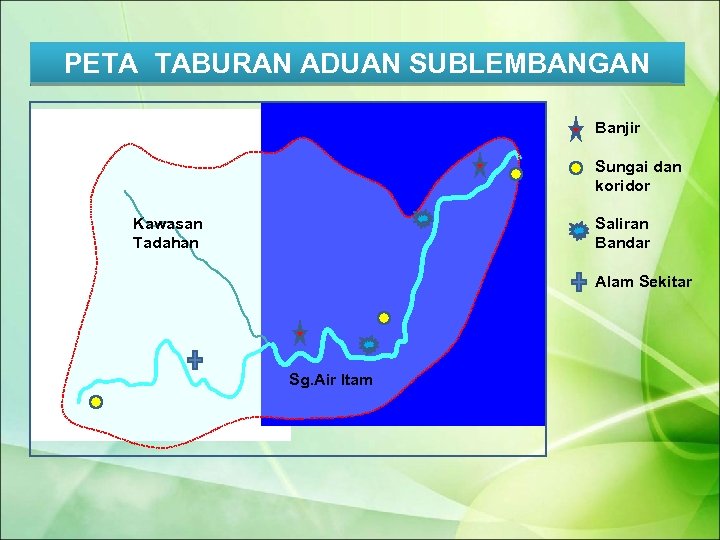

PETA TABURAN ADUAN SUBLEMBANGAN Banjir Sungai dan koridor Kawasan Tadahan Saliran Bandar Alam Sekitar Sg. Air Itam

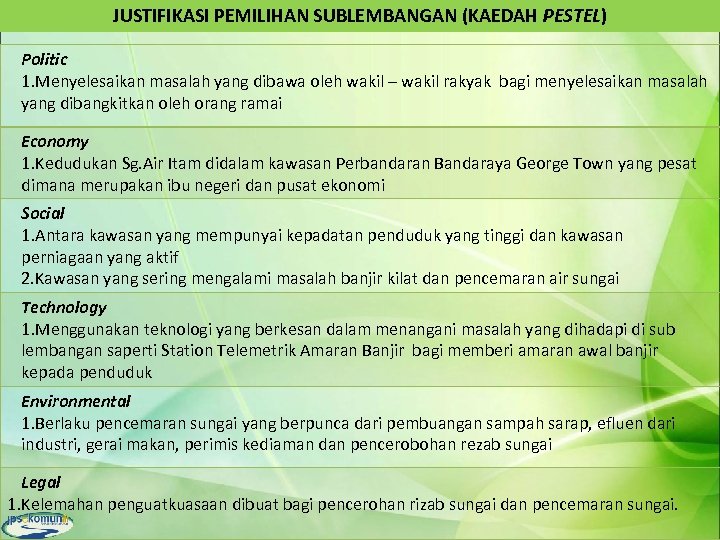

JUSTIFIKASI PEMILIHAN SUBLEMBANGAN (KAEDAH PESTEL) Politic 1. Menyelesaikan masalah yang dibawa oleh wakil – wakil rakyak bagi menyelesaikan masalah yang dibangkitkan oleh orang ramai Economy 1. Kedudukan Sg. Air Itam didalam kawasan Perbandaran Bandaraya George Town yang pesat dimana merupakan ibu negeri dan pusat ekonomi Social 1. Antara kawasan yang mempunyai kepadatan penduduk yang tinggi dan kawasan perniagaan yang aktif 2. Kawasan yang sering mengalami masalah banjir kilat dan pencemaran air sungai Technology 1. Menggunakan teknologi yang berkesan dalam menangani masalah yang dihadapi di sub lembangan saperti Station Telemetrik Amaran Banjir bagi memberi amaran awal banjir kepada penduduk Environmental 1. Berlaku pencemaran sungai yang berpunca dari pembuangan sampah sarap, efluen dari industri, gerai makan, perimis kediaman dan pencerobohan rezab sungai Legal 1. Kelemahan penguatkuasaan dibuat bagi pencerohan rizab sungai dan pencemaran sungai.

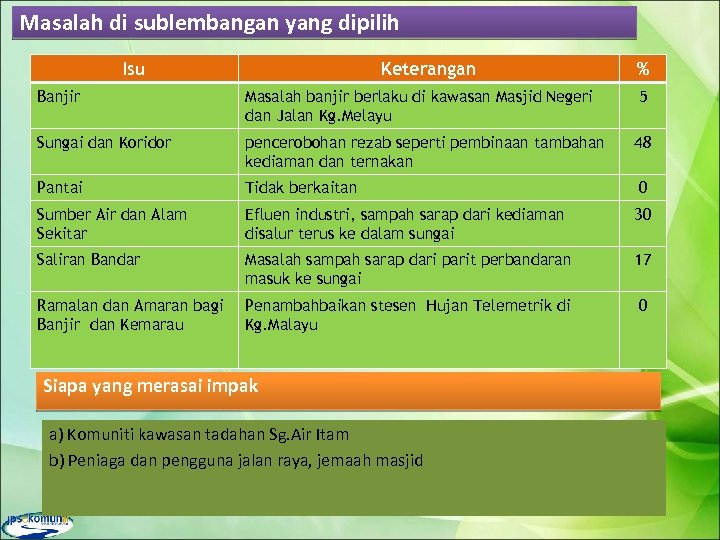

Masalah di sublembangan yang dipilih Isu Keterangan % Banjir Masalah banjir berlaku di kawasan Masjid Negeri dan Jalan Kg. Melayu 5 Sungai dan Koridor pencerobohan rezab seperti pembinaan tambahan kediaman dan ternakan 48 Pantai Tidak berkaitan 0 Sumber Air dan Alam Sekitar Efluen industri, sampah sarap dari kediaman disalur terus ke dalam sungai 30 Saliran Bandar Masalah sampah sarap dari parit perbandaran masuk ke sungai 17 Ramalan dan Amaran bagi Banjir dan Kemarau Penambahbaikan stesen Hujan Telemetrik di Kg. Malayu 0 Siapa yang merasai impak a) Komuniti kawasan tadahan Sg. Air Itam b) Peniaga dan pengguna jalan raya, jemaah masjid
JUMLAH ADUAN BIL PERANAN/ISU BERKAITAN SIGNIFIKAN 1 / 2 SUNGAI DAN KORIDOR / 3 PANTAI X 4 SUMBER AIR & ALAM SEKITAR / 5 SALIRAN BANDAR / 6 KOMULATIF ADUAN BANJIR RAMALAN DAN AMARAN BANJIR / 7 PENGAIRAN DAN SALIRANPERTANIAN X RUMUSAN 1. Isu yang paling signifikan ialah masalah sungai dan koridor iaitu 48%. 2. Yang ke-2 tertinggi ialah berkaitan saliran bandar iaitu 30 % 3. Aspek alam sekitar dan banjir perlu diambil perhatian 4. Isu berkaitan sistem amaran banjir tiada aduan diterima.
Bersama Kita Jayakan DESCRIBE

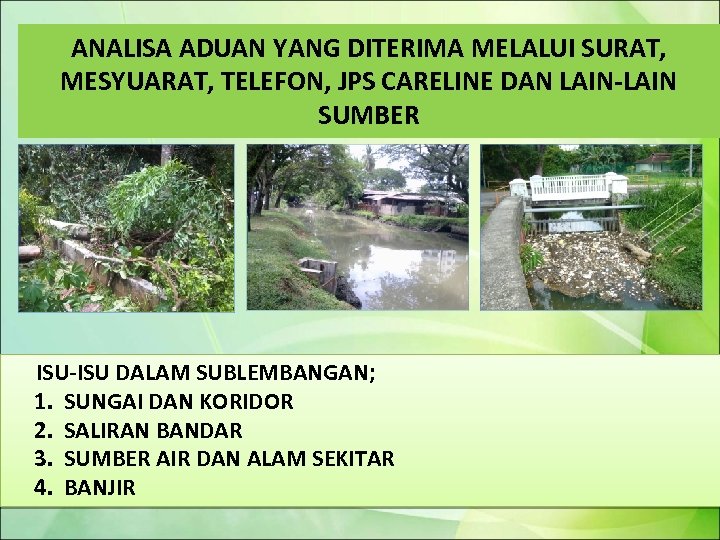

ANALISA ADUAN YANG DITERIMA MELALUI SURAT, MESYUARAT, TELEFON, JPS CARELINE DAN LAIN-LAIN SUMBER ISU-ISU DALAM SUBLEMBANGAN; 1. SUNGAI DAN KORIDOR 2. SALIRAN BANDAR 3. SUMBER AIR DAN ALAM SEKITAR 4. BANJIR

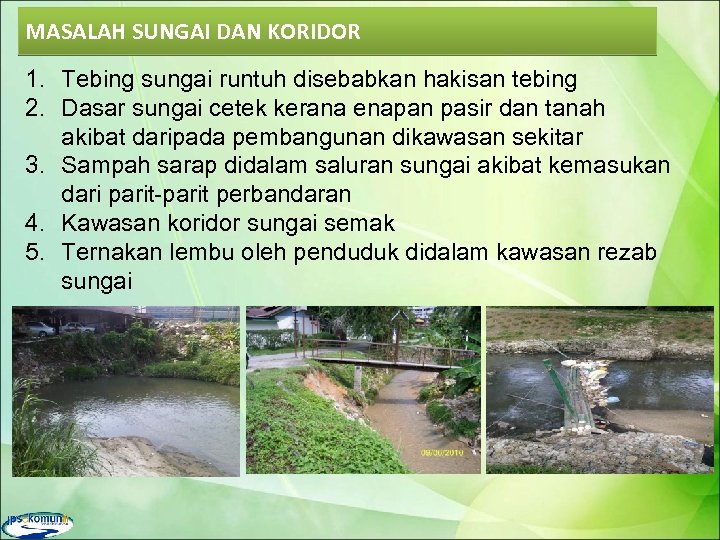

MASALAH SUNGAI DAN KORIDOR 1. Tebing sungai runtuh disebabkan hakisan tebing 2. Dasar sungai cetek kerana enapan pasir dan tanah akibat daripada pembangunan dikawasan sekitar 3. Sampah sarap didalam saluran sungai akibat kemasukan dari parit-parit perbandaran 4. Kawasan koridor sungai semak 5. Ternakan lembu oleh penduduk didalam kawasan rezab sungai
Dasar sungai cetek Sampah didalam sungai Semak samun di kawasan koridor sungai Ternakan lembu di kawasan rezab sungai

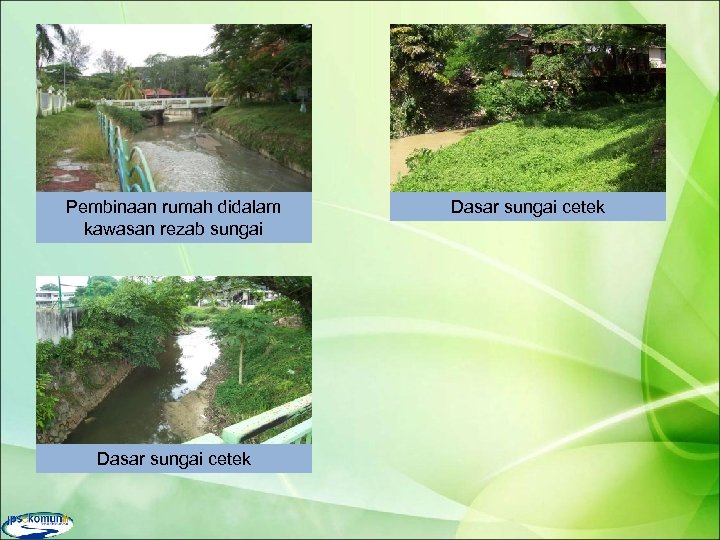

Pembinaan rumah didalam kawasan rezab sungai Dasar sungai cetek
MASALAH ALAM SEKITAR 1. Sampah sarap didalam saluran dan koridor sungai disebabkan pembuangan sampah oleh orang ramai 2. Semak samun di koridor sungai 3. Kualiti air tercemar akibat pelepasan efluen dari industri, gerai makan, worksyop dan premis kediaman. MASALAH SALIRAN BANDAR 1. Kerosakan parit monson yang menyebabkan banjir 2. Sampah sarap di dalam parit perbandaran masuk ke dalam sungai
MASALAH BANJIR ISU-ISU DALAM SUBLEMBANGAN 1. Banjir yang berlaku merupakan banjir kilat disebabkan air melimpah tebing di kawasan Jalan Kg. Melayu dan Masjid Negeri 2. Disebabkan air melimpah tebing kerana ban sungai rendah, tebing runtuh dan sungai cetek 3. Kesan daripada air laut pasang semasa hujan lebat 4. Hujan lebat dikawasan hulu sungai iaitu kawasan Bkt. Bendera 5. Mengakibatkan kerugian harta benda penduduk dan perniaga 6. Masalah banjir tidak berpanjangan. Air surut selepas 3 jam
Bersama Kita Jayakan EXPLAIN
JK PENYELARAS AGENSI Masalah Utama –Sungai dan Koridor Sungai , Saliran Bandar, Alam Sekitar dan Banjir Punca-punca masalah : 1. Hujan lebat dikawasan hulu Sg. Air Hitam dan pertembungan keadaan air pasang surut. Air tidak dapat mengalir ke Sg. Pinang menyebabkan air akan melimpah ke kawasan rendah. 2. Pelepasan efluen yang tidak terkawal kedalam Sg Air Hitam 3. Sampah sarap memasuki sungai disebabkan aktiviti manusia 4. Pembinaan haram dan ternakan didalam kawasan rezab
Bil Stakeholder Peranan Catatan 1 Penduduk Setempat/peniaga Menerima impak Maklumbalas 2 MPPP PBT bertanggungjawab Perlu selaraskan aktiviti 3 Pej. Daerah DTL PBN bertanggungjawab Perlu selaraskan aktiviti 4 Wakil Rakyat Penyelarasan dengan egensi Sebarang masalah di kawasan 5 JKKK Menyampai maklumat kepada egensi Sebarang masalah di kawasan 6 NGO Stesen dalam kawasan fokus Perlu dimaklumkan sekiranya ada isu berbangkit 7 JKR Menaiktaraf struktur jalan Perlu selaraskan aktiviti 8 JAS Penguatkuasa Alam Sekitar Mohon pantau pencemaran oleh Kilang dari Sg Seluang KEPUTUSAN MESYUARAT JAWATANKUASA PENYELARAS 1. Jabatan / Agensi akan melaksanakan program dan aktiviti berdasarkan fungsi Jabatan masing-masing. 2. Jabatan / Agensi akan mengetuai sebarang perbincangan yang berkaitan dengan fungsi jabatan. 3. MPPP/PDT/JPS/JAS/JKR akan melaksanakan pemantauan bersama secara berkala SENARAI STAKEHOLDER DAN PERANANNYA PIHAK BERKEPENTINGAN
Bersama Kita Jayakan EVALUATE

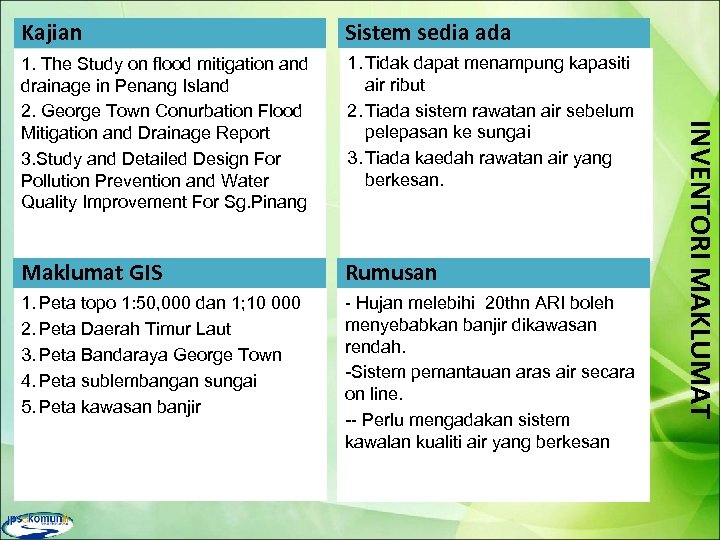

Sistem sedia ada 1. The Study on flood mitigation and drainage in Penang Island 2. George Town Conurbation Flood Mitigation and Drainage Report 3. Study and Detailed Design For Pollution Prevention and Water Quality Improvement For Sg. Pinang 1. Tidak dapat menampung kapasiti air ribut 2. Tiada sistem rawatan air sebelum pelepasan ke sungai 3. Tiada kaedah rawatan air yang berkesan. Maklumat GIS Rumusan 1. Peta topo 1: 50, 000 dan 1; 10 000 2. Peta Daerah Timur Laut 3. Peta Bandaraya George Town 4. Peta sublembangan sungai 5. Peta kawasan banjir - Hujan melebihi 20 thn ARI boleh menyebabkan banjir dikawasan rendah. -Sistem pemantauan aras air secara on line. -- Perlu mengadakan sistem kawalan kualiti air yang berkesan INVENTORI MAKLUMAT Kajian

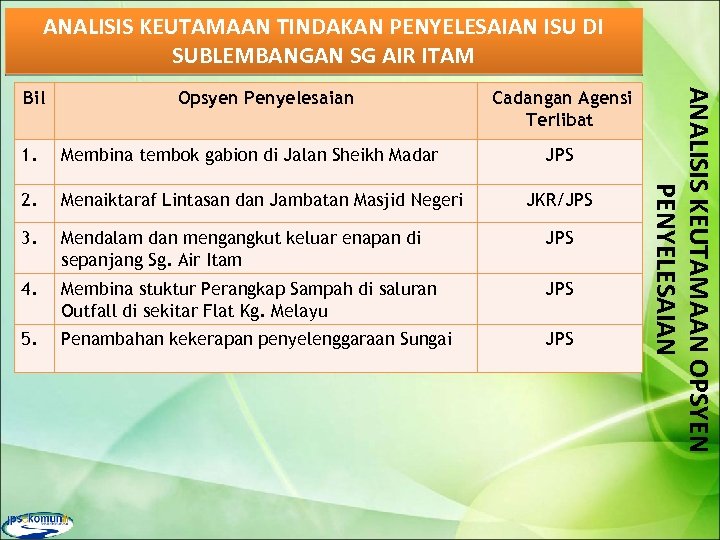

ANALISIS KEUTAMAAN TINDAKAN PENYELESAIAN ISU DI SUBLEMBANGAN SG AIR ITAM Opsyen Penyelesaian Cadangan Agensi Terlibat 1. Membina tembok gabion di Jalan Sheikh Madar JPS 2. Menaiktaraf Lintasan dan Jambatan Masjid Negeri 3. Mendalam dan mengangkut keluar enapan di sepanjang Sg. Air Itam JPS 4. Membina stuktur Perangkap Sampah di saluran Outfall di sekitar Flat Kg. Melayu JPS 5. Penambahan kekerapan penyelenggaraan Sungai JPS JKR/JPS ANALISIS KEUTAMAAN OPSYEN PENYELESAIAN Bil
Bersama Kita Jayakan PRESCRIBE

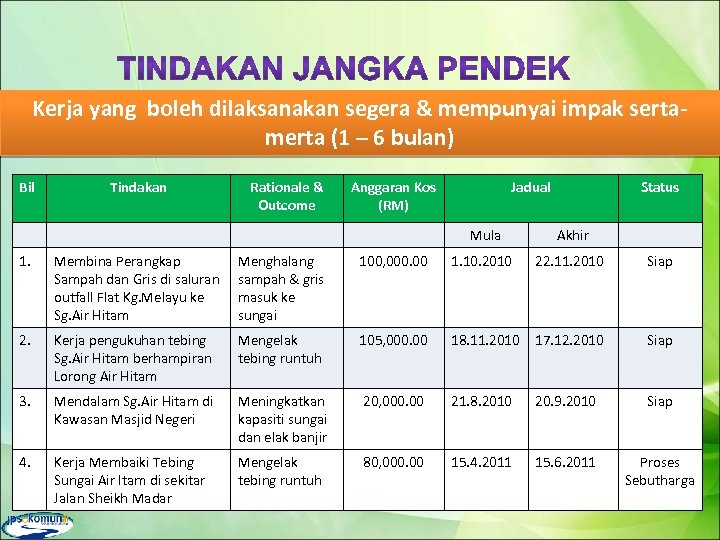

Kerja yang boleh dilaksanakan segera & mempunyai impak sertamerta (1 – 6 bulan) Bil Tindakan Rationale & Outcome Anggaran Kos (RM) Jadual Status Mula Akhir 1. Membina Perangkap Sampah dan Gris di saluran outfall Flat Kg. Melayu ke Sg. Air Hitam Menghalang sampah & gris masuk ke sungai 100, 000. 00 1. 10. 2010 22. 11. 2010 Siap 2. Kerja pengukuhan tebing Sg. Air Hitam berhampiran Lorong Air Hitam Mengelak tebing runtuh 105, 000. 00 18. 11. 2010 17. 12. 2010 Siap 3. Mendalam Sg. Air Hitam di Kawasan Masjid Negeri Meningkatkan kapasiti sungai dan elak banjir 20, 000. 00 21. 8. 2010 20. 9. 2010 Siap 4. Kerja Membaiki Tebing Sungai Air Itam di sekitar Jalan Sheikh Madar Mengelak tebing runtuh 80, 000. 00 15. 4. 2011 15. 6. 2011 Proses Sebutharga

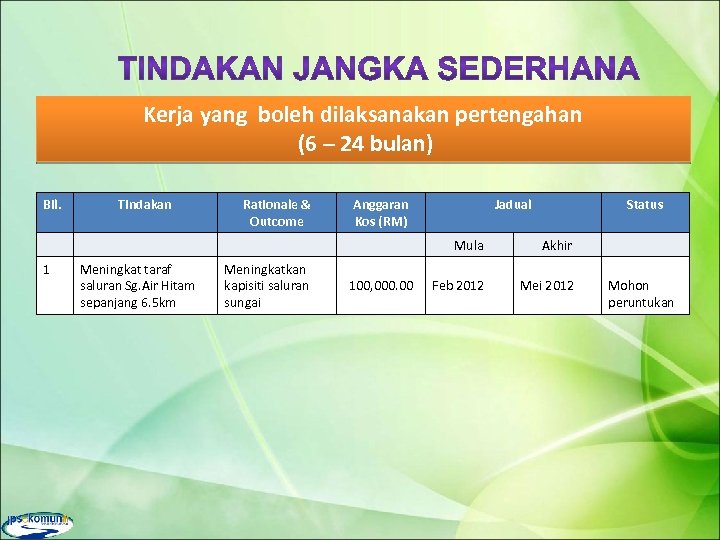

Kerja yang boleh dilaksanakan pertengahan (6 – 24 bulan) Bil. Tindakan Rationale & Outcome Anggaran Kos (RM) Jadual Status Mula 1 Meningkat taraf saluran Sg. Air Hitam sepanjang 6. 5 km Meningkatkan kapisiti saluran sungai 100, 000. 00 Akhir Feb 2012 Mei 2012 Mohon peruntukan
Kerja yang memerlukan perancangan, pengumpulan data dan analisis syang kompleks (>2 tahun) Bil. Tindakan Rationale & Outcome Anggaran Kos (RM) Jadual Status Mula 1. Membina Kolam Takungan Banjir dan Rawatan Air Sungai Air Itam bersebelahan Taman Jajar Mengurangkan Risiko Banjir dan meningkatkan kualiti air 2 Cadangan pemasangan perangkap sampah GPT jenis CDS atau DR Dec Mengurangkan kadar pencemaran Akhir 3, 000. 00 2015 2017 Permohonan bajet 500, 000. 00 2012 2013 Permohonan bajet
Bersama Kita Jayakan PEMANTAUAN DAN PENILAIAN

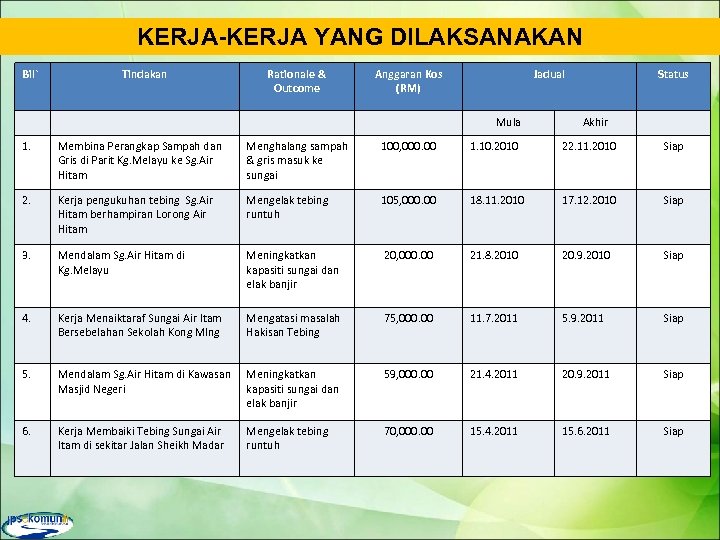

KERJA-KERJA YANG DILAKSANAKAN Bil` Tindakan Rationale & Outcome Anggaran Kos (RM) Jadual Mula Status Akhir 1. Membina Perangkap Sampah dan Gris di Parit Kg. Melayu ke Sg. Air Hitam Menghalang sampah & gris masuk ke sungai 100, 000. 00 1. 10. 2010 22. 11. 2010 Siap 2. Kerja pengukuhan tebing Sg. Air Hitam berhampiran Lorong Air Hitam Mengelak tebing runtuh 105, 000. 00 18. 11. 2010 17. 12. 2010 Siap 3. Mendalam Sg. Air Hitam di Kg. Melayu Meningkatkan kapasiti sungai dan elak banjir 20, 000. 00 21. 8. 2010 20. 9. 2010 Siap 4. Kerja Menaiktaraf Sungai Air Itam Bersebelahan Sekolah Kong MIng Mengatasi masalah Hakisan Tebing 75, 000. 00 11. 7. 2011 5. 9. 2011 Siap 5. Mendalam Sg. Air Hitam di Kawasan Masjid Negeri Meningkatkan kapasiti sungai dan elak banjir 59, 000. 00 21. 4. 2011 20. 9. 2011 Siap 6. Kerja Membaiki Tebing Sungai Air Itam di sekitar Jalan Sheikh Madar Mengelak tebing runtuh 70, 000. 00 15. 4. 2011 15. 6. 2011 Siap
GAMBAR PROJEK Pembinaan Perangkap Sampah dan Gris jenis CDS Sebelum Semasa Selepas JLN THEAN TEIK Sebelum Semasa JLN KG. MELAYU Selepas

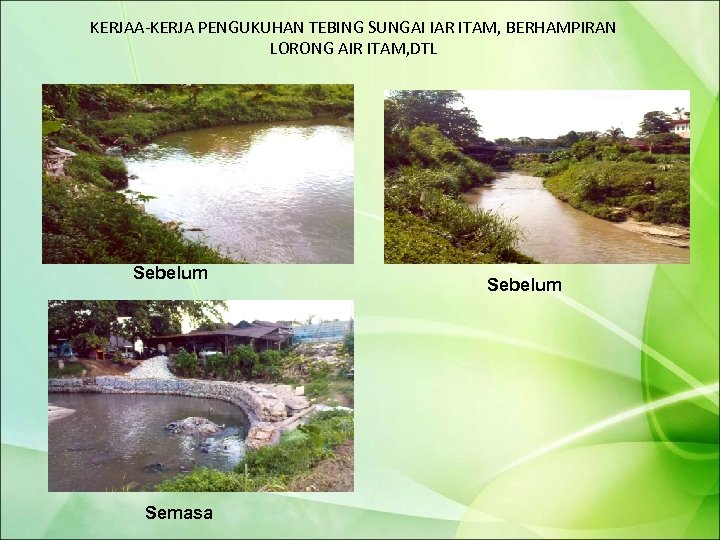

KERJAA-KERJA PENGUKUHAN TEBING SUNGAI IAR ITAM, BERHAMPIRAN LORONG AIR ITAM, DTL Sebelum Semasa Sebelum

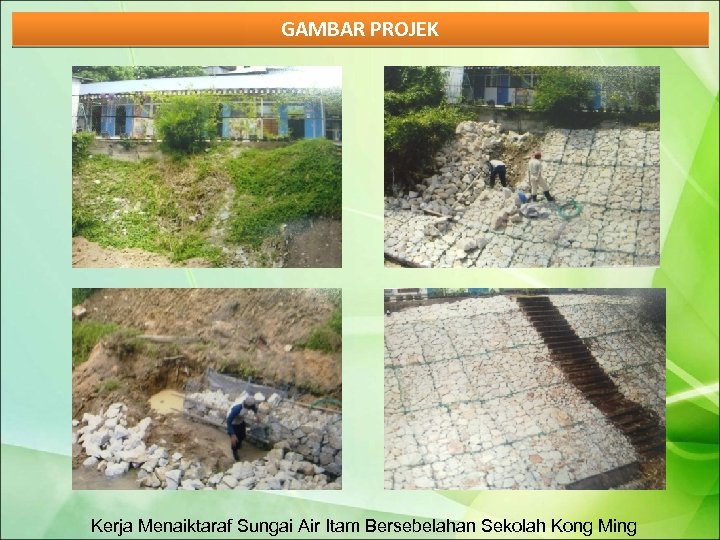

GAMBAR PROJEK Kerja Menaiktaraf Sungai Air Itam Bersebelahan Sekolah Kong Ming

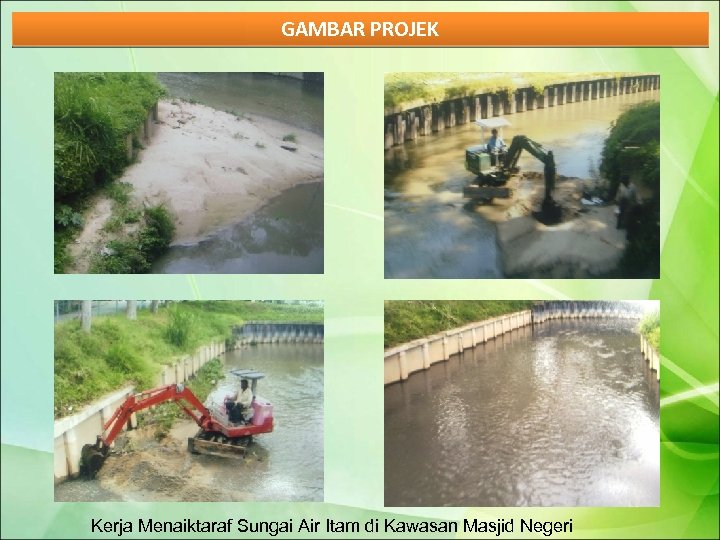

GAMBAR PROJEK Kerja Menaiktaraf Sungai Air Itam di Kawasan Masjid Negeri

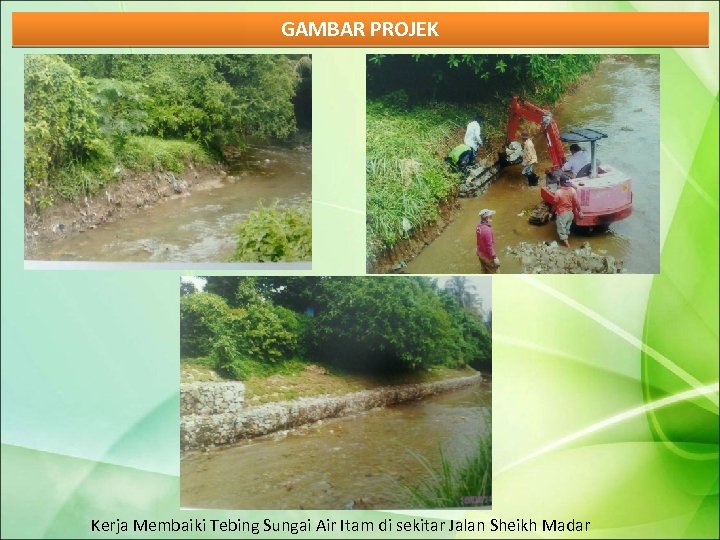

GAMBAR PROJEK Kerja Membaiki Tebing Sungai Air Itam di sekitar Jalan Sheikh Madar
BERITA TERKINI Program Gotong-Royong ‘Search and Destroy’ di Taman Jajar dan Di Kawasan Sekitar Suffolk House, Sungai Air Itam Pada 30 Julai 2011. -Pembersihan Kawasan -Melontar EM Mudball kedalam Sungai Air Itam

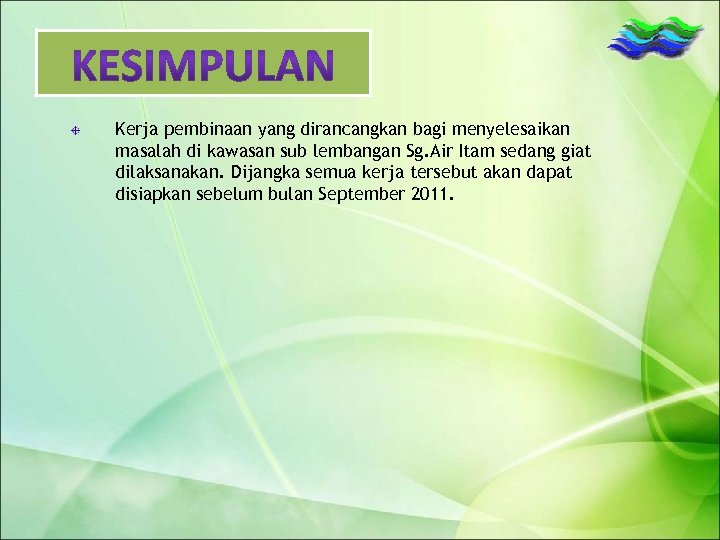

Kerja pembinaan yang dirancangkan bagi menyelesaikan masalah di kawasan sub lembangan Sg. Air Itam sedang giat dilaksanakan. Dijangka semua kerja tersebut akan dapat disiapkan sebelum bulan September 2011.
SEKIAN TERIMA KASIH Jabatan Pengairan dan Saliran Daerah Timur Laut Ting. 29, KOMTAR Jalan Penang 10000 Pulau Pinang TEL: 04 -6505145 FAKS: 04 -2628452 http: //jps. penang. gov. my/
