Белорусский государственный университет Военный факультет Кафедра РХБ защиты ИНЖЕНЕРНАЯ ПОДГОТОВКА 1
• Тема 2 • Инженерные заграждения, их устройство и преодоление • Занятие 1 • Инженерные заграждения 2

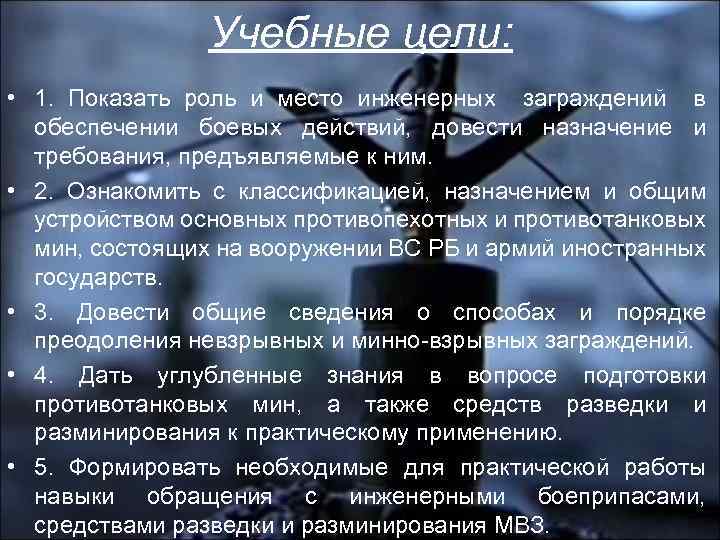

Учебные цели: • 1. Показать роль и место инженерных заграждений в обеспечении боевых действий, довести назначение и требования, предъявляемые к ним. • 2. Ознакомить с классификацией, назначением и общим устройством основных противопехотных и противотанковых мин, состоящих на вооружении ВС РБ и армий иностранных государств. • 3. Довести общие сведения о способах и порядке преодоления невзрывных и минно-взрывных заграждений. • 4. Дать углубленные знания в вопросе подготовки противотанковых мин, а также средств разведки и разминирования к практическому применению. • 5. Формировать необходимые для практической работы навыки обращения с инженерными боеприпасами, средствами разведки и разминирования МВЗ.

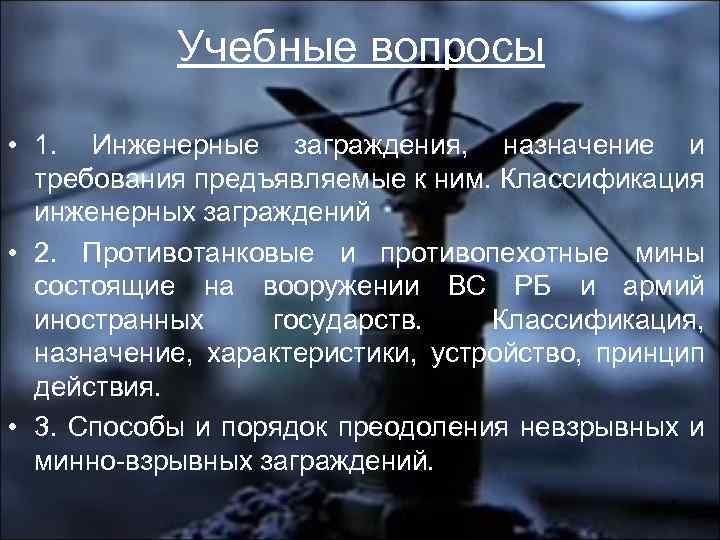

Учебные вопросы • 1. Инженерные заграждения, назначение и требования предъявляемые к ним. Классификация инженерных заграждений • 2. Противотанковые и противопехотные мины состоящие на вооружении ВС РБ и армий иностранных государств. Классификация, назначение, характеристики, устройство, принцип действия. • 3. Способы и порядок преодоления невзрывных и минно-взрывных заграждений. 4
Литература и пособия • 1. Боевой устав Сухопутных войск. Часть III. Взвод, отделение, танк. Бобруйск-2010 • 2. Учебное пособие сержанта мотострелковых подразделений, Бобруйск-2007 • 3. Инженерное обеспечение мотострелковых подразделений в различных видах боя, Минск-2011 • 4. Мины и МВЗ армий иностранных государств, Минск, 2010 г. • 5. Вооружение армии Республики Беларусь: Мины, Минск • 2010 г. • 6. Наставление по военно-инженерному делу для СА, Москва 1984 г.
Учебный вопрос № 1. «ИНЖЕНЕРНЫЕ ЗАГРАЖДЕНИЯ, НАЗНАЧЕНИЕ И ТРЕБОВАНИЯ ПРЕДЪЯВЛЯЕМЫЕ К НИМ. КЛАССИФИКАЦИЯ ИНЖЕНЕРНЫХ ЗАГРАЖДЕНИЙ» 6

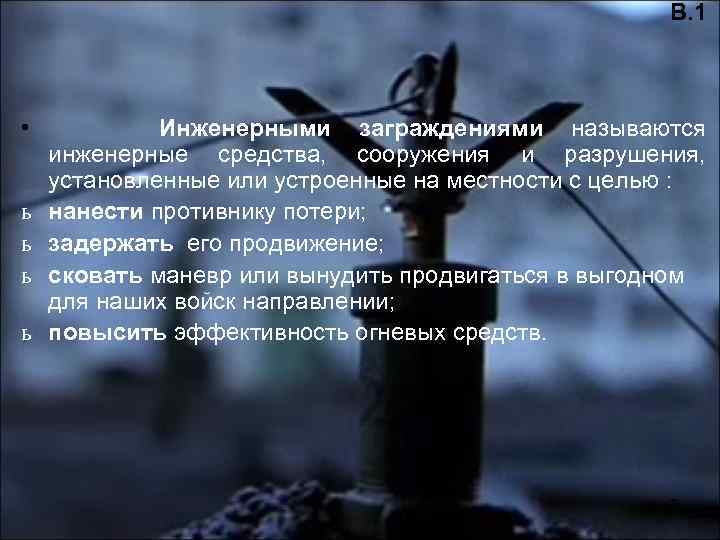

В. 1 • Инженерными заграждениями называются инженерные средства, сооружения и разрушения, установленные или устроенные на местности с целью : ь нанести противнику потери; ь задержать его продвижение; ь сковать маневр или вынудить продвигаться в выгодном для наших войск направлении; ь повысить эффективность огневых средств. 7

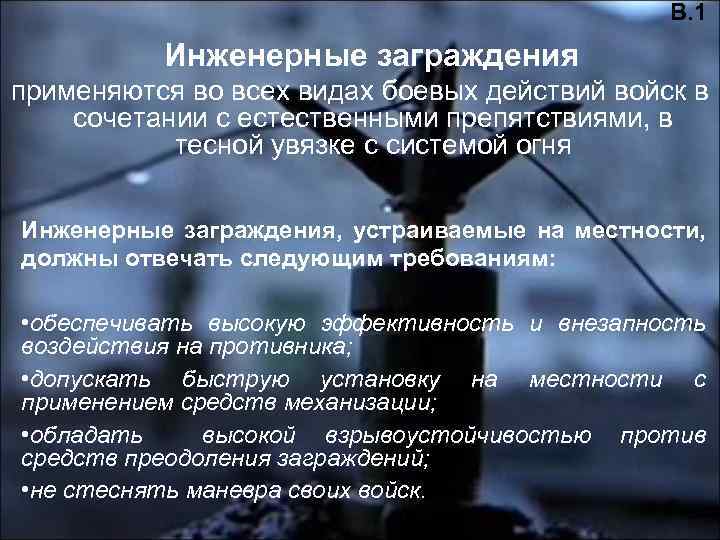

В. 1 Инженерные заграждения применяются во всех видах боевых действий войск в сочетании с естественными препятствиями, в тесной увязке с системой огня Инженерные заграждения, устраиваемые на местности, должны отвечать следующим требованиям: • обеспечивать высокую эффективность и внезапность воздействия на противника; • допускать быструю установку на местности с применением средств механизации; • обладать высокой взрывоустойчивостью против средств преодоления заграждений; • не стеснять маневра своих войск. 8

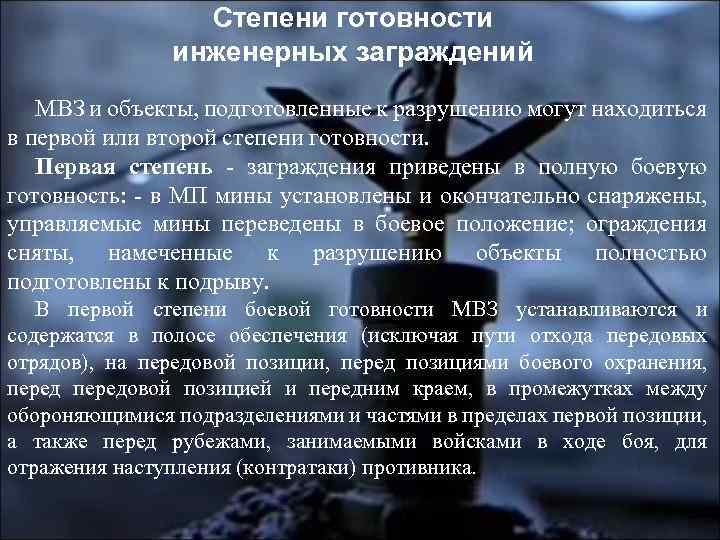

Степени готовности инженерных заграждений МВЗ и объекты, подготовленные к разрушению могут находиться в первой или второй степени готовности. Первая степень - заграждения приведены в полную боевую готовность: - в МП мины установлены и окончательно снаряжены, управляемые мины переведены в боевое положение; ограждения сняты, намеченные к разрушению объекты полностью подготовлены к подрыву. В первой степени боевой готовности МВЗ устанавливаются и содержатся в полосе обеспечения (исключая пути отхода передовых отрядов), на передовой позиции, перед позициями боевого охранения, передовой позицией и передним краем, в промежутках между обороняющимися подразделениями и частями в пределах первой позиции, а также перед рубежами, занимаемыми войсками в ходе боя, для отражения наступления (контратаки) противника.

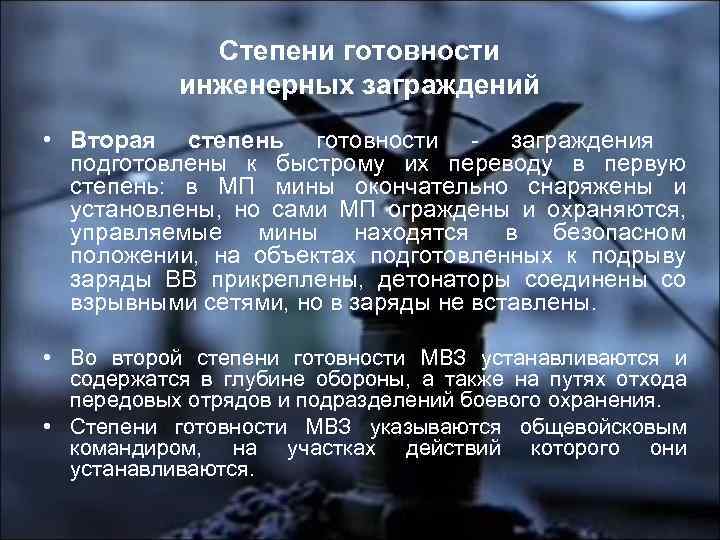

Степени готовности инженерных заграждений • Вторая степень готовности - заграждения подготовлены к быстрому их переводу в первую степень: в МП мины окончательно снаряжены и установлены, но сами МП ограждены и охраняются, управляемые мины находятся в безопасном положении, на объектах подготовленных к подрыву заряды ВВ прикреплены, детонаторы соединены со взрывными сетями, но в заряды не вставлены. • Во второй степени готовности МВЗ устанавливаются и содержатся в глубине обороны, а также на путях отхода передовых отрядов и подразделений боевого охранения. • Степени готовности МВЗ указываются общевойсковым командиром, на участках действий которого они устанавливаются.

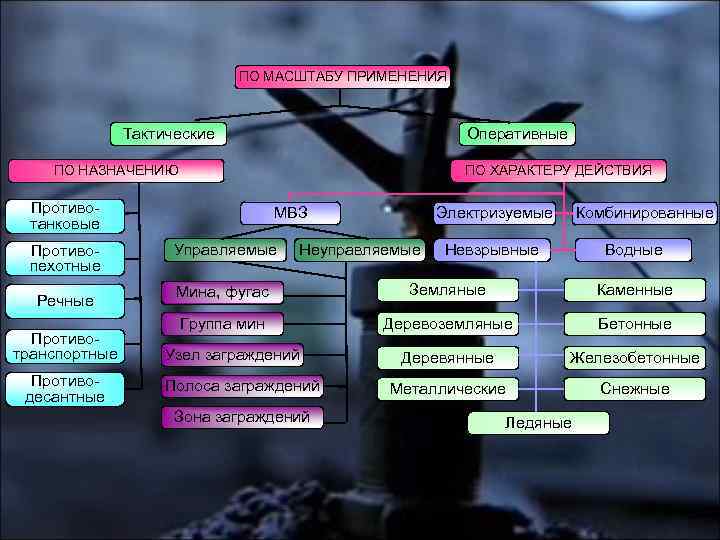

ПО МАСШТАБУ ПРИМЕНЕНИЯ Тактические Оперативные ПО НАЗНАЧЕНИЮ ПО ХАРАКТЕРУ ДЕЙСТВИЯ Противотанковые Противопехотные Речные Противотранспортные Противодесантные МВЗ Управляемые Электризуемые Неуправляемые Комбинированные Невзрывные Водные Мина, фугас Земляные Каменные Группа мин Деревоземляные Бетонные Деревянные Железобетонные Металлические Снежные Узел заграждений Полоса заграждений Зона заграждений Ледяные

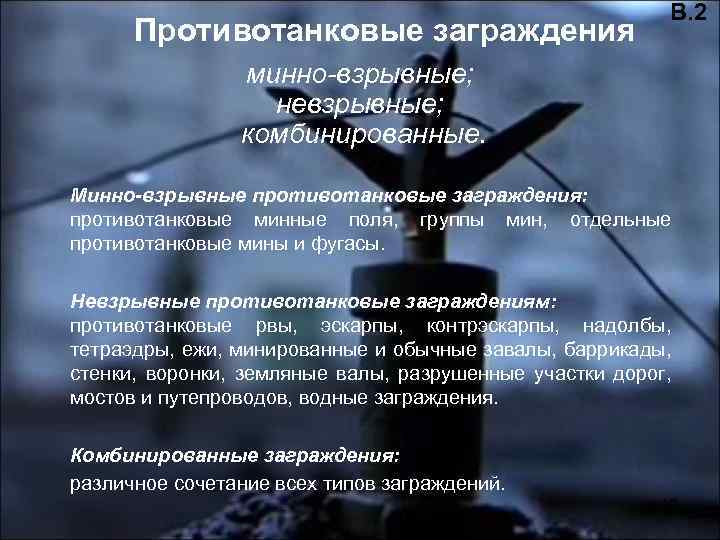

Противотанковые заграждения В. 2 минно-взрывные; невзрывные; комбинированные. Минно-взрывные противотанковые заграждения: противотанковые минные поля, группы мин, отдельные противотанковые мины и фугасы. Невзрывные противотанковые заграждениям: противотанковые рвы, эскарпы, контрэскарпы, надолбы, тетраэдры, ежи, минированные и обычные завалы, баррикады, стенки, воронки, земляные валы, разрушенные участки дорог, мостов и путепроводов, водные заграждения. Комбинированные заграждения: различное сочетание всех типов заграждений. 12

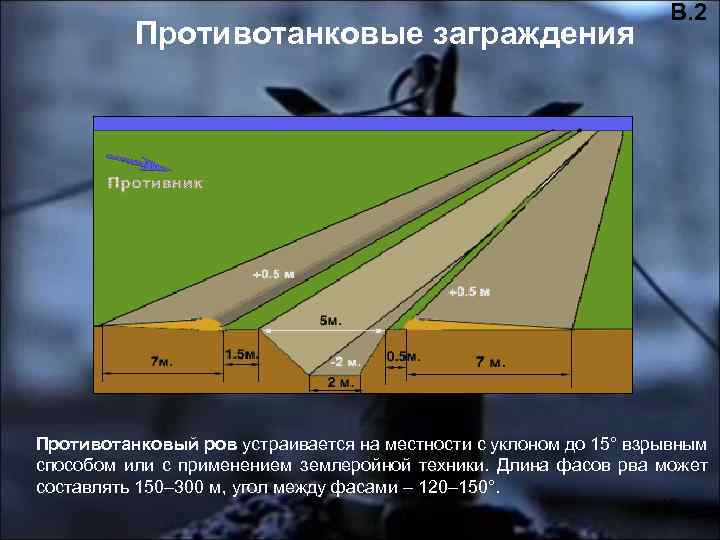

Противотанковые заграждения В. 2 Противотанковый ров устраивается на местности с уклоном до 15° взрывным способом или с применением землеройной техники. Длина фасов рва может составлять 150– 300 м, угол между фасами – 120– 150°. 13
Противотанковые заграждения Эскарпы устраиваются на скатах возвышенностей, на берегах рек и оврагов, обращенных в сторону противника и имеющих уклон от 15– 45°. В. 2 Контрэскарпы устраиваются на скатах возвышенностей, берегах рек и скатах оврагов, обращенных в сторону позиций своих войск и имеющих крутизну от 15– 45°. 14
В. 2 Противопехотные заграждения минно-взрывные; невзрывные; комбинированные. Противопехотные минно-взрывные заграждения: противопехотные минные поля, группы мин и отдельные мины, миныловушки. 15

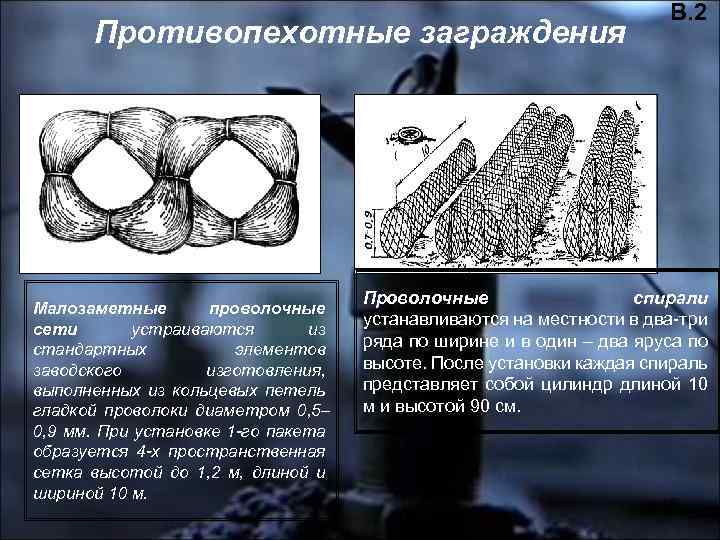

Противопехотные заграждения Малозаметные проволочные сети устраиваются из стандартных элементов заводского изготовления, выполненных из кольцевых петель гладкой проволоки диаметром 0, 5– 0, 9 мм. При установке 1 -го пакета образуется 4 -х пространственная сетка высотой до 1, 2 м, длиной и шириной 10 м. В. 2 Проволочные спирали устанавливаются на местности в два-три ряда по ширине и в один – два яруса по высоте. После установки каждая спираль представляет собой цилиндр длиной 10 м и высотой 90 см. 16

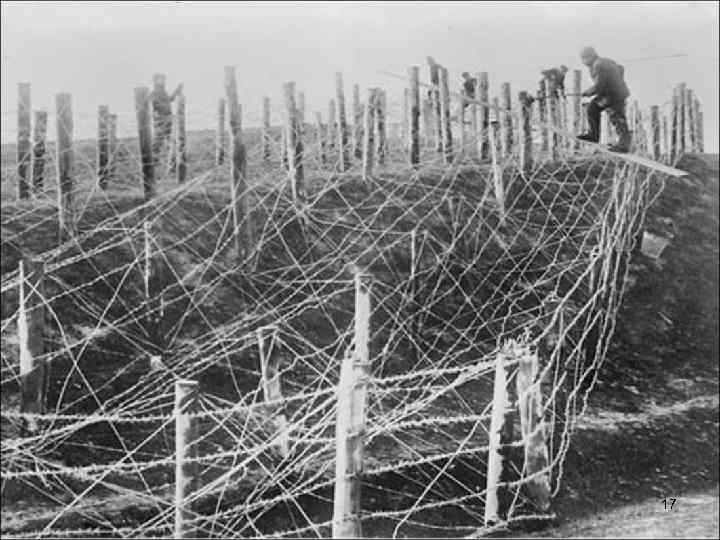

17
Маскировка невзрывных заграждений достигается: • правильным выбором типов заграждений; • тщательным применением заграждений к местности (расположение заграждений в высокой траве, кустарнике, посевах, лощинах, оврагах, на обратных скатах высот; • маскировочным окрашиванием конструкций заграждений (ежей, надолб, кольев); • применением искусственных масок; • устройством ложных заграждений. 18

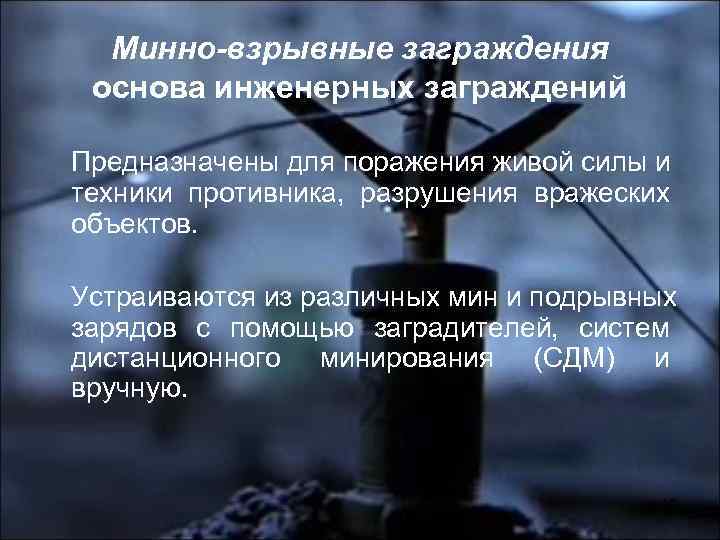

Минно-взрывные заграждения основа инженерных заграждений Предназначены для поражения живой силы и техники противника, разрушения вражеских объектов. Устраиваются из различных мин и подрывных зарядов с помощью заградителей, систем дистанционного минирования (СДМ) и вручную. 19

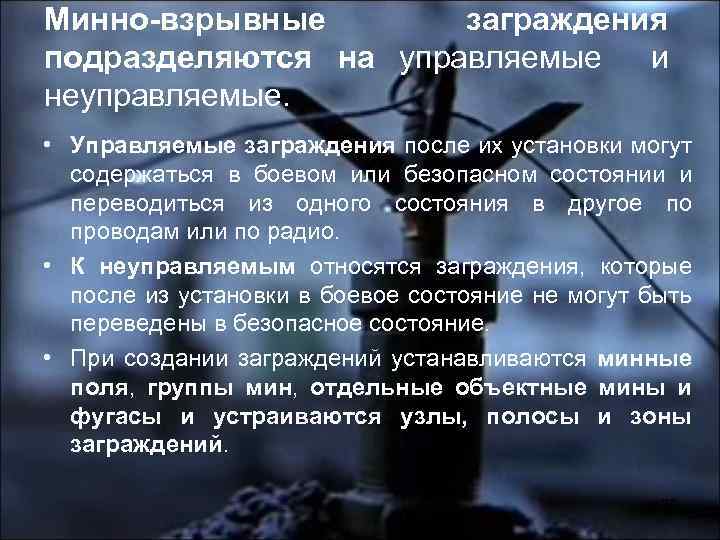

Минно-взрывные заграждения подразделяются на управляемые и неуправляемые. • Управляемые заграждения после их установки могут содержаться в боевом или безопасном состоянии и переводиться из одного состояния в другое по проводам или по радио. • К неуправляемым относятся заграждения, которые после из установки в боевое состояние не могут быть переведены в безопасное состояние. • При создании заграждений устанавливаются минные поля, группы мин, отдельные объектные мины и фугасы и устраиваются узлы, полосы и зоны заграждений. 20
• Группа мин - несколько однотипных или разного типа мин, установленных на ограниченном по площади участке местности, как правило, в дефиле, узлах дорог, а также на закрытых участках, где могут скапливаться личный состав и техника противника, или на возможных объездах (обходах) препятствий. Минное поле является основным видом заграждений. Под минным полем подразумевается участок местности, в пределах которого в заданном порядке или бессистемно и с определенной целью установлены мины. Мины могут располагаться непосредственно на поверхности земли или воды, или на некоторой глубине или высоте над поверхностью земли или воды 21

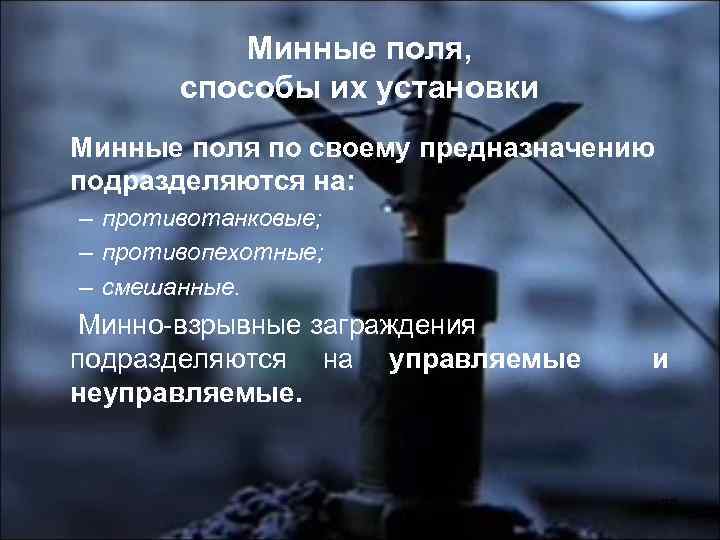

Минные поля, способы их установки Минные поля по своему предназначению подразделяются на: – противотанковые; – противопехотные; – смешанные. Минно-взрывные заграждения подразделяются на управляемые и неуправляемые. 22
Минные поля, способы их установки • • • Минные поля характеризуются : размерами по фронту (протяженностью) и в глубину плотностью минирования, или, иначе говоря, количеством мин, установленных на 1 км длины минного поля; количеством рядов мин и расстояниями между рядами и минами в рядах удаление тыльного ряда минного поля от позиций, расстояние от крайней мины до границы минного поля вероятностью поражения боевой техники и живой силы. 23
Схема противотанкового минного поля (вариант) Противник Глубина минного поля Передняя граница минного поля Расстояние между минами 2 -й ряд 3 -й ряд Расстояние между рядами 4 -й ряд Протяженность минного поля Тыльная граница минного поля Длина 200 -500 м. Глубина 1 -й ряд Расстояние между крайней миной и границей минного поля Основные характеристики 100 м. и более Наименшее удаление тыльного ряда МП от позиций подразделен ий Не менее 40 м. Количество рядов Три и более Расстояние то крайней мины до границы МП Расстояние между рядами Расстояние между минами в ряду Не менее 5 м. 30 -50 м. 4 м. и более Расход мин на один километр фронта может составлять: - для ПТМ с контактными взрывателями – 750 шт. , - с неконтактными взрывателями – 300 -400 шт. на км МП. На особо важных направлениях ПТМП могут устанавливаться с повышенным расходом мин: 1000 и более противогусеничных или 500 и более противоднищевых мин.

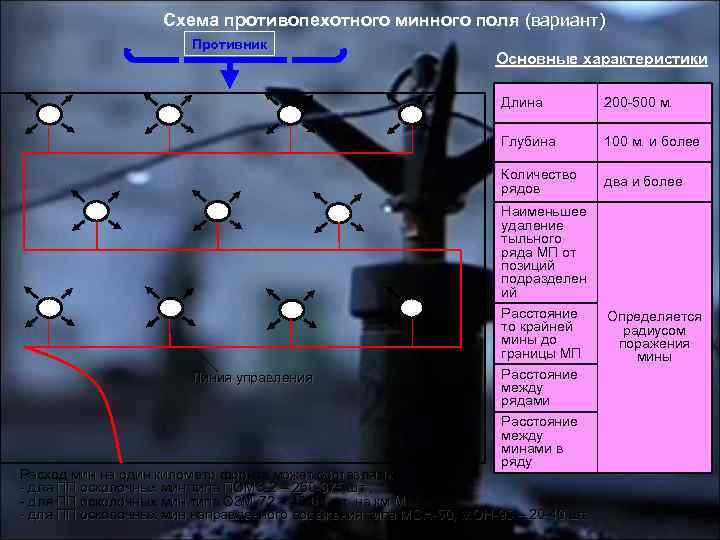

Схема противопехотного минного поля (вариант) Противник Основные характеристики Длина Глубина 100 м. и более Количество рядов Линия управления 200 -500 м. два и более Наименьшее удаление тыльного ряда МП от позиций подразделен ий Расстояние то крайней мины до границы МП Расстояние между рядами Расстояние между минами в ряду Определяется радиусом поражения мины Расход мин на один километр фронта может составлять: - для ПП осколочных мин типа ПОМЗ-2 – 250 -375 шт. , - для ПП осколочных мин типа ОЗМ-72 – 40 -60 шт. на км МП. - для ПП осколочных мин направленного поражения типа МОН-50, МОН-90 – 20 -40 шт.

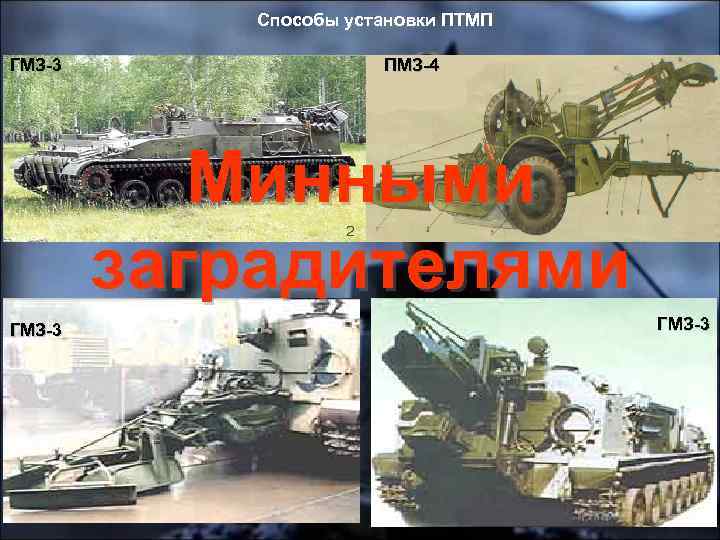

Способы установки ПТМП ГМЗ-3 ПМЗ-4 Минными заградителями ГМЗ-3

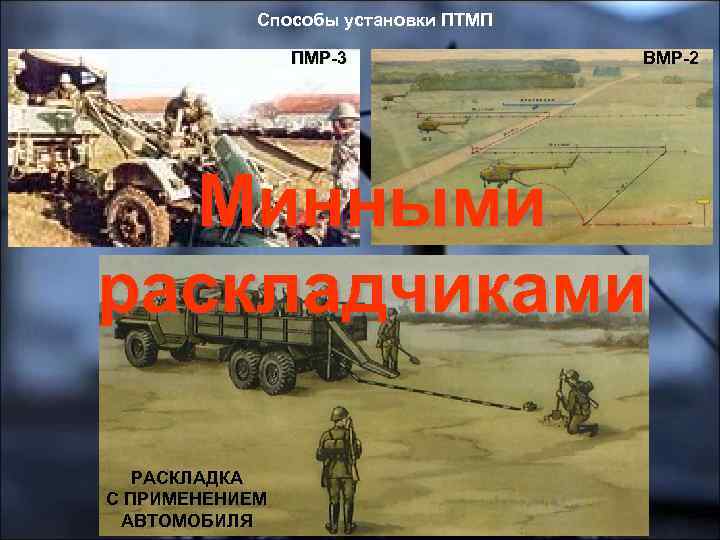

Способы установки ПТМП ПМР-3 ВМР-2 Минными раскладчиками РАСКЛАДКА С ПРИМЕНЕНИЕМ АВТОМОБИЛЯ

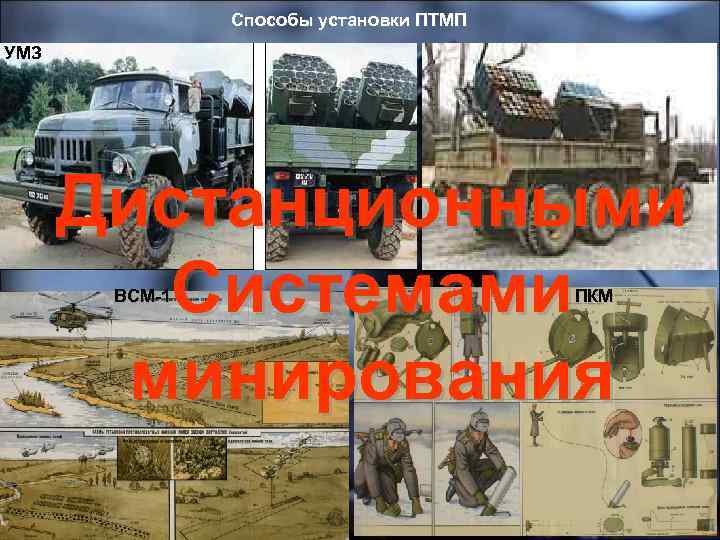

Способы установки ПТМП УМЗ Дистанционными Системами минирования ВСМ-1 ПКМ

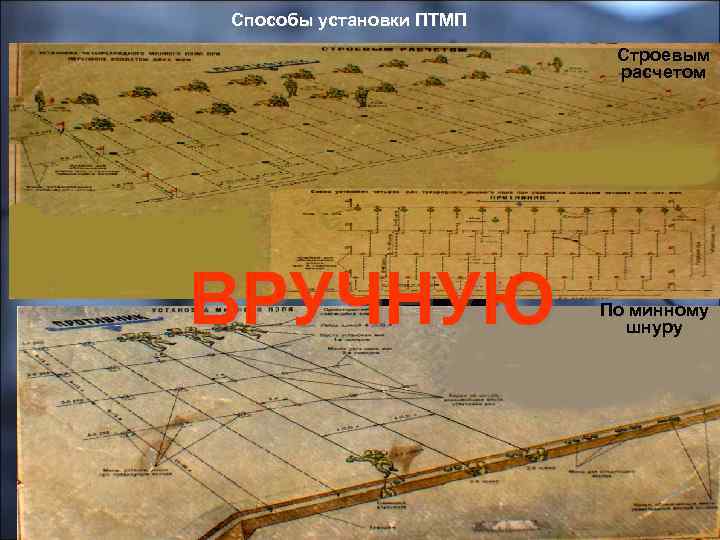

Способы установки ПТМП Строевым расчетом ВРУЧНУЮ По минному шнуру

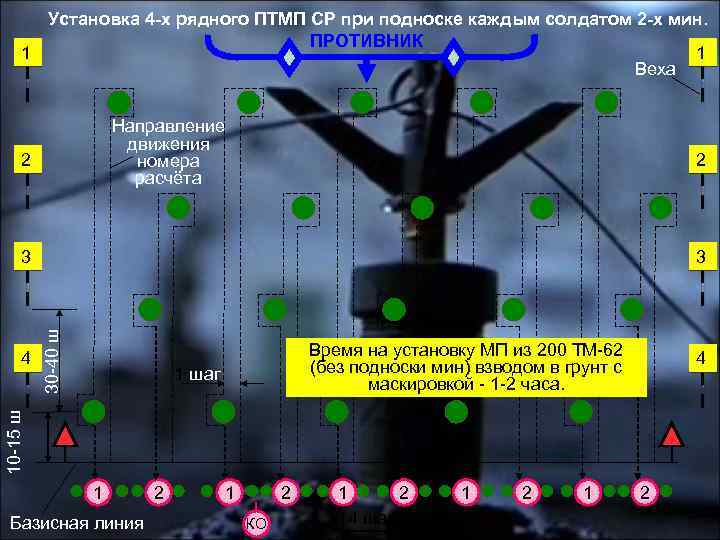

Установка 4 -х рядного ПТМП СР при подноске каждым солдатом 2 -х мин. ПРОТИВНИК 1 1 Веха Направление движения номера расчёта 2 2 Время на установку МП из 200 ТМ-62 (без подноски мин) взводом в грунт с маскировкой - 1 -2 часа. 1 шаг 4 10 -15 ш 4 3 30 -40 ш 3 1 Базисная линия 2 1 2 КО 1 2 1 4 шага 2 1 2

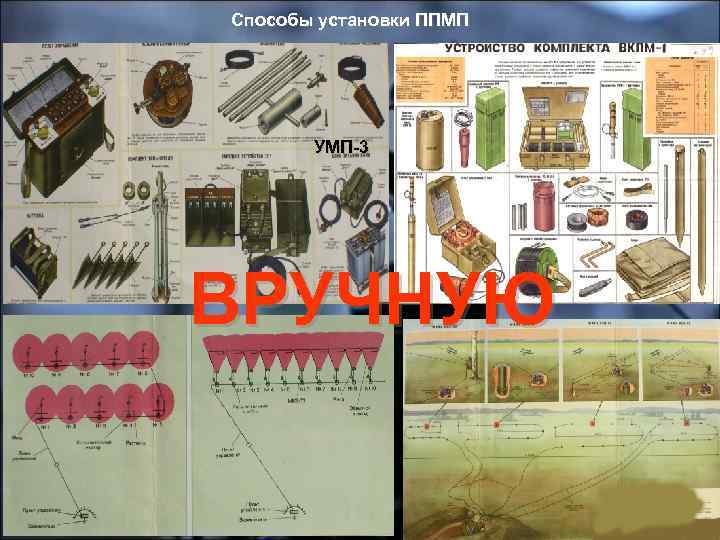

Способы установки ППМП УМП-3 ВРУЧНУЮ

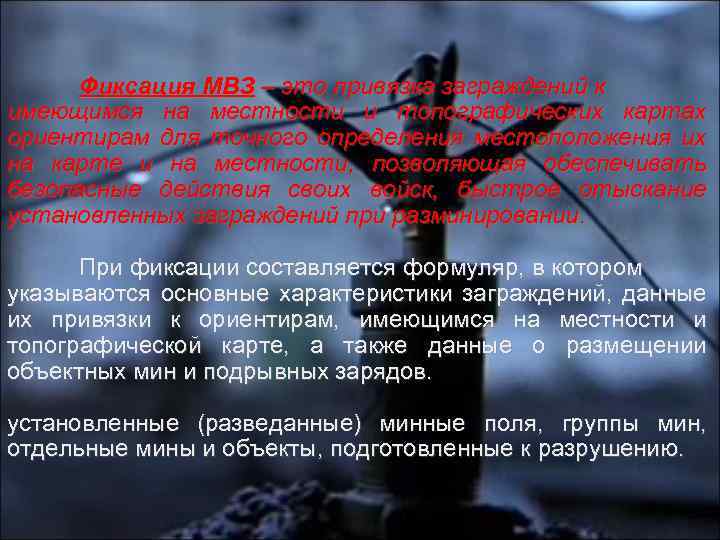

Фиксация МВЗ – это привязка заграждений к имеющимся на местности и топографических картах ориентирам для точного определения местоположения их на карте и на местности, позволяющая обеспечивать безопасные действия своих войск, быстрое отыскание установленных заграждений при разминировании При фиксации составляется формуляр, в котором указываются основные характеристики заграждений, данные их привязки к ориентирам, имеющимся на местности и топографической карте, а также данные о размещении объектных мин и подрывных зарядов. установленные (разведанные) минные поля, группы мин, отдельные мины и объекты, подготовленные к разрушению.

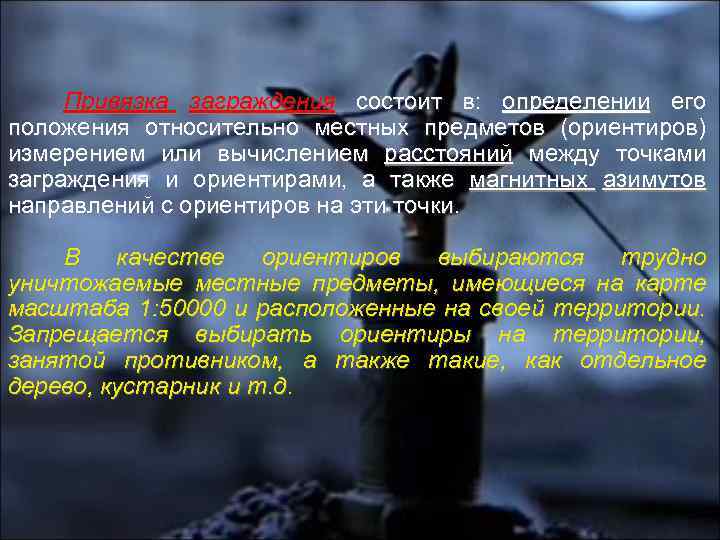

Привязка заграждения состоит в: определении его заграждения положения относительно местных предметов (ориентиров) измерением или вычислением расстояний между точками заграждения и ориентирами, а также магнитных азимутов направлений с ориентиров на эти точки. В качестве ориентиров выбираются трудно уничтожаемые местные предметы, имеющиеся на карте масштаба 1: 50000 и расположенные на своей территории. Запрещается выбирать ориентиры на территории, занятой противником, а также такие, как отдельное дерево, кустарник и т. д

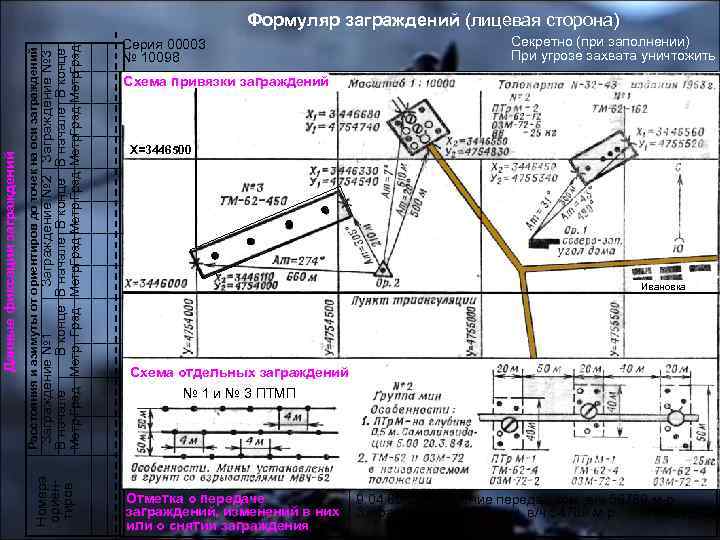

Метр Град Метр. Град Заграждение № 1 Заграждение № 2 Заграждение № 3 В начале В конце Расстояния и азимуты от ориентиров до точек на оси заграждений Номера ориентиров Данные фиксации заграждений Формуляр заграждений (лицевая сторона) Серия 00003 № 10098 Секретно (при заполнении) При угрозе захвата уничтожить Схема привязки заграждений X=3446500 Ивановка Схема отдельных заграждений № 1 и № 3 ПТМП Отметка о передаче заграждений, изменений в них или о снятии заграждения 9. 04. 85 Заграждение передал ком. в/ч 56789 м-р Заграждение принял ком. в/ч 54789 м-р Кац И. А.

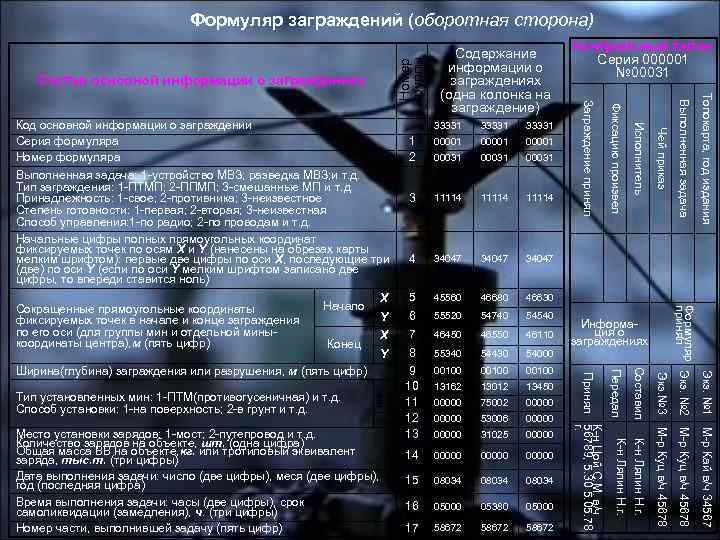

Состав основной информации о заграждениях 11114 4 34047 Сокращенные прямоугольные координаты фиксируемых точек в начале и конце заграждения по его оси (для группы мин и отдельной миныкоординаты центра), м (пять цифр) Начало X 5 45560 46680 46630 Y 6 55520 54740 54540 X 7 46450 46550 46110 Конец Y 8 9 10 11 12 13 55340 54430 54000 00100 13162 13012 13450 00000 75002 00000 53006 00000 31025 00000 14 00000 15 08034 16 05000 05380 05000 17 58672 Тип установленных мин: 1 -ПТМ(противогусеничная) и т. д. Способ установки: 1 -на поверхность; 2 -в грунт и т. д. Тип мин Ширина(глубина) заграждения или разрушения, м (пять цифр) Место установки зарядов: 1 -мост; 2 -путепровод и т. д. Количество зарядов на объекте, шт. (одна цифра) Общая масса ВВ на объекте, кг. или тротиловый эквивалент заряда, тыс. т. (три цифры) Дата выполнения задачи: число (две цифры), меся (две цифры), год (последняя цифра) Время выполнения задачи: часы (две цифры), срок самоликвидации (замедления), ч. (три цифры) Номер части, выполнившей задачу (пять цифр) Информация о заграждениях Экз. № 1 М-р Кай в/ч 34567 11114 Топокарта, год издания 11114 Выполненная задача: 1 -устройство МВЗ; разведка МВЗ; и т. д. Тип заграждения: 1 -ПТМП; 2 -ППМП; 3 -смешанные МП и т. д Принадлежность: 1 -свое; 2 -противника; 3 -неизвестное Степень готовности: 1 -первая; 2 -вторая; 3 -неизвестная Способ управления: 1 -по радио; 2 -по проводам и т. д. Начальные цифры полных прямоугольных координат фиксируемых точек по осям X и Y (нанесены на обрезах карты мелким шрифтом): первые две цифры по оси X, последующие три (две) по оси Y (если по оси Y мелким шрифтом записано две цифры, то впереди ставится ноль) Формуляр Экз. № 2 М-р Куц в/ч 45678 принял 3 Выполненная задача 00031 М-р Куц в/ч 45678 00031 Экз. № 3 00031 Чей приказ 00001 К-н Лялин Н. г. 00001 Составил 00001 Исполнитель 1 2 К-н Лялин Н. г. 33331 Передал 33331 К-н Цой С. М. в/ч Принял 56789, 5. 30 5. 05. 78 г. 33331 Контрольный талон Серия 000001 № 00031 Фиксацию произвел Код основной информации о заграждении Серия формуляра Номер формуляра Содержание информации о заграждениях (одна колонка на заграждение) Заграждение принял Номер группы Формуляр заграждений (оборотная сторона)

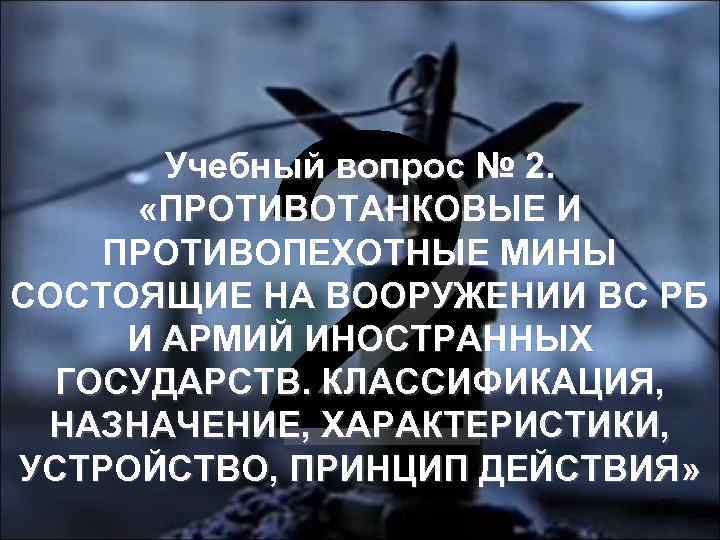

2 Учебный вопрос № 2. «ПРОТИВОТАНКОВЫЕ И ПРОТИВОПЕХОТНЫЕ МИНЫ СОСТОЯЩИЕ НА ВООРУЖЕНИИ ВС РБ И АРМИЙ ИНОСТРАННЫХ ГОСУДАРСТВ. КЛАССИФИКАЦИЯ, НАЗНАЧЕНИЕ, ХАРАКТЕРИСТИКИ, УСТРОЙСТВО, ПРИНЦИП ДЕЙСТВИЯ» 36

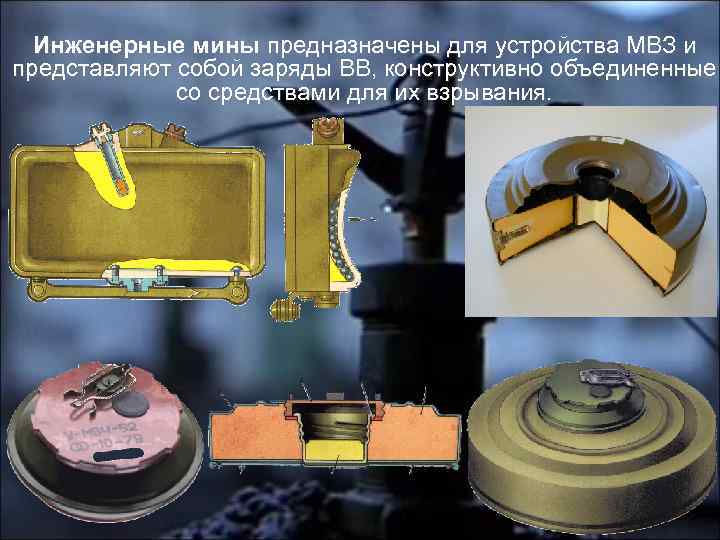

Инженерные мины предназначены для устройства МВЗ и представляют собой заряды ВВ, конструктивно объединенные со средствами для их взрывания.

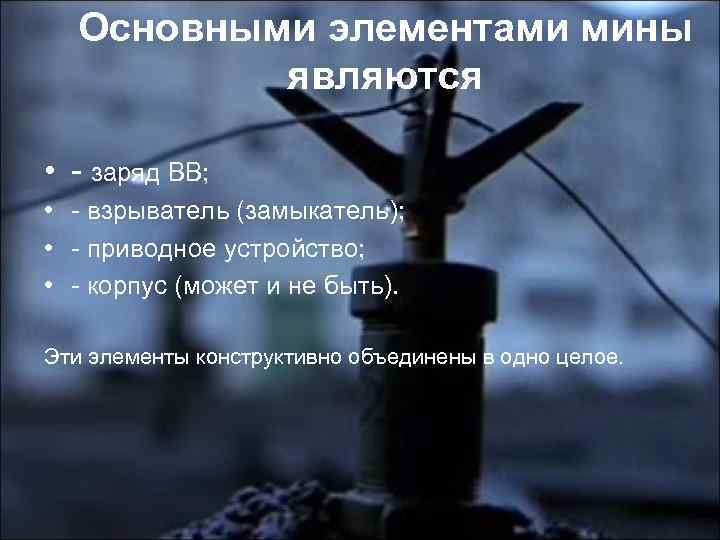

Основными элементами мины являются • - заряд ВВ; • - взрыватель (замыкатель); • - приводное устройство; • - корпус (может и не быть). Эти элементы конструктивно объединены в одно целое.

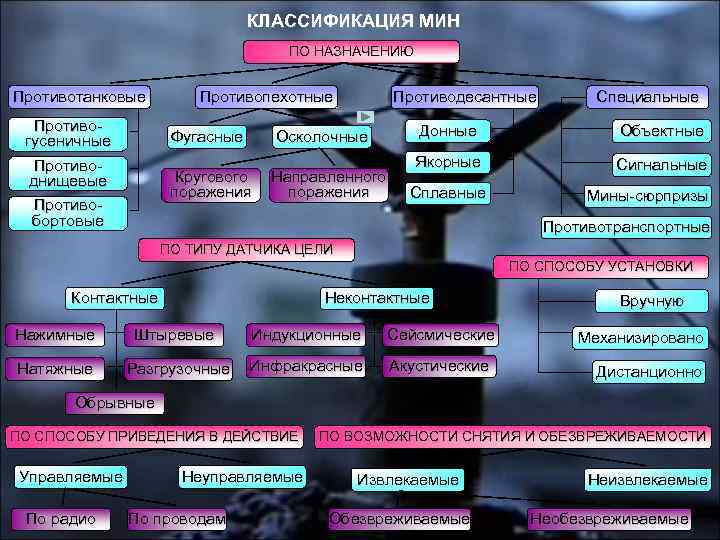

КЛАССИФИКАЦИЯ МИН ПО НАЗНАЧЕНИЮ Противотанковые Противогусеничные Противоднищевые Противобортовые Противопехотные Фугасные Противодесантные Осколочные Кругового поражения Направленного поражения Специальные Донные Объектные Якорные Сигнальные Сплавные Мины-сюрпризы Противотранспортные ПО ТИПУ ДАТЧИКА ЦЕЛИ ПО СПОСОБУ УСТАНОВКИ Контактные Неконтактные Нажимные Штыревые Индукционные Сейсмические Натяжные Разгрузочные Инфракрасные Акустические Вручную Механизировано Дистанционно Обрывные ПО СПОСОБУ ПРИВЕДЕНИЯ В ДЕЙСТВИЕ Управляемые По радио Неуправляемые По проводам ПО ВОЗМОЖНОСТИ СНЯТИЯ И ОБЕЗВРЕЖИВАЕМОСТИ Извлекаемые Обезвреживаемые Неизвлекаемые Необезвреживаемые

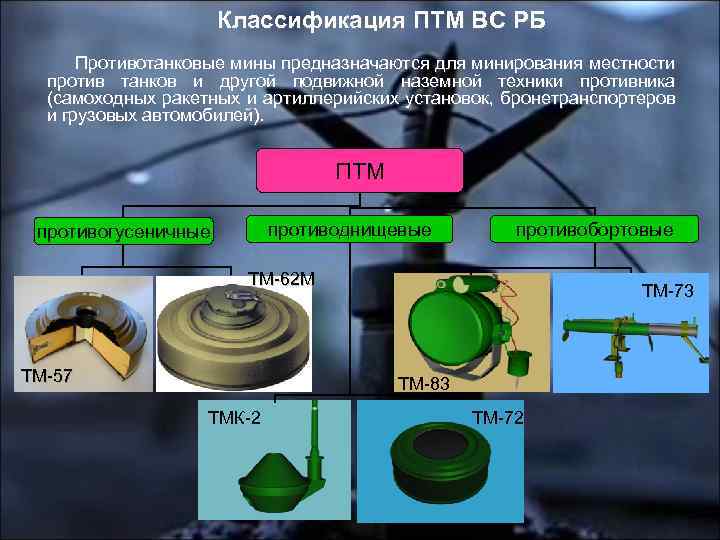

Классификация ПТМ ВС РБ Противотанковые мины предназначаются для минирования местности против танков и другой подвижной наземной техники противника (самоходных ракетных и артиллерийских установок, бронетранспортеров и грузовых автомобилей). ПTМ противобортовые противоднищевые противогусеничные ТМ-62 М ТМ-73 ТМ-57 ТМ-83 ТМК-2 ТМ-72

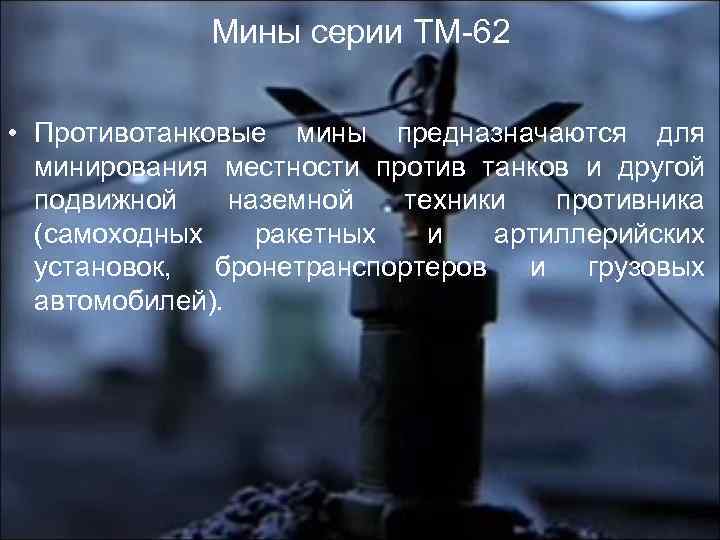

Мины серии ТМ-62 • Противотанковые мины предназначаются для минирования местности против танков и другой подвижной наземной техники противника (самоходных ракетных и артиллерийских установок, бронетранспортеров и грузовых автомобилей).
Основные ТТХ мин серии ТМ - 62 Показатели ТМ-62 М ТМ-62 П 3 ТМ-62 Д ТМ-62 Б Металл Полиэтилен Дерево Бескорпусная 9. 5 -10 8 -8. 7 8. 3 -9. 2 9. 4 -10 9 -11 11. 3 -13 8. 6 7 6. 5 7. 6 - 7. 9 7 8 - - - 7. 5 6. 6 - 6. 5 или 10. 3 7. 6 или 11. 1 5. 8 -7. 4 - - Смесью МС или ТГА 7. 5 7. 2 - Аммонитом А-50 - Аммоналом А-80 - ВВО-32 Высота мм. : - С МВЧ-62, МВЗ-62, МВП-62(М) - С МВ-62 - МВШ-62 с коротким удлинителем - МВШ-62 с длинным удлинителем Усилие срабатывания Темпер. диап. прим. - 8. 2 128 - 129 178 125 330 330 330 380 330 Тип Материал корпуса (оболочка) Масса кг. Масса ВВ при снаряжении: кг. - Тротилом Способ установки 1000 ТМ-62 Т ТМ-62 П 2 ТМ-62 П Противогусеничные фугасные Капроно Пластмас Пластвая са АГ-4 В масса ткань 1000 1050 Определяется применяемым взрывателем От -50 до +500 С ПМЗ-4 (ПМР-3) и Средствами механизации и вручную - 1000 Только вручную
Мины серии ТМ – 62 ТМ-62 П 2 ТМ-62 М ТМ-62 Б ТМ-62 П 3 ТМ-62 Т ТМ-62 Д

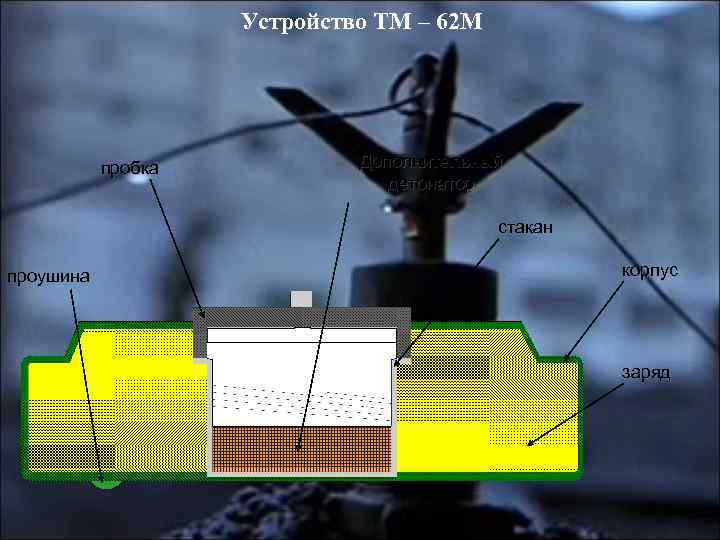

Устройство ТМ – 62 М пробка Дополнительный детонатор стакан проушина корпус заряд

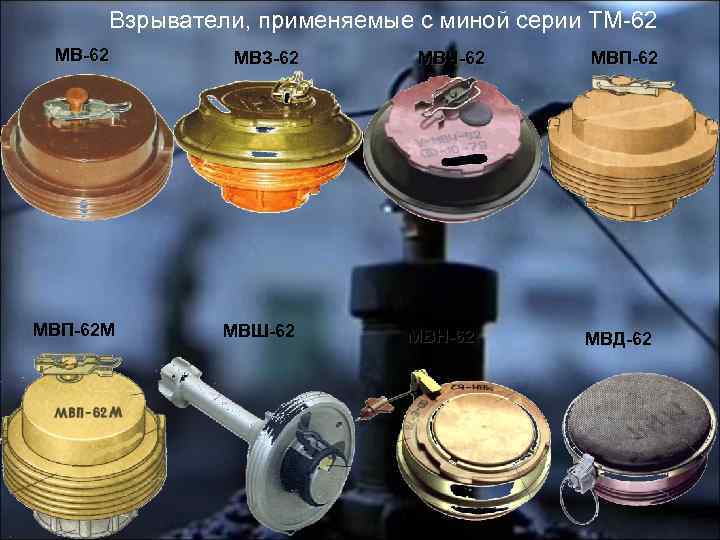

Взрыватели, применяемые с миной серии ТМ-62 МВЗ-62 МВП-62 М МВШ-62 МВЧ-62 МВH-62 МВП-62 МВД-62

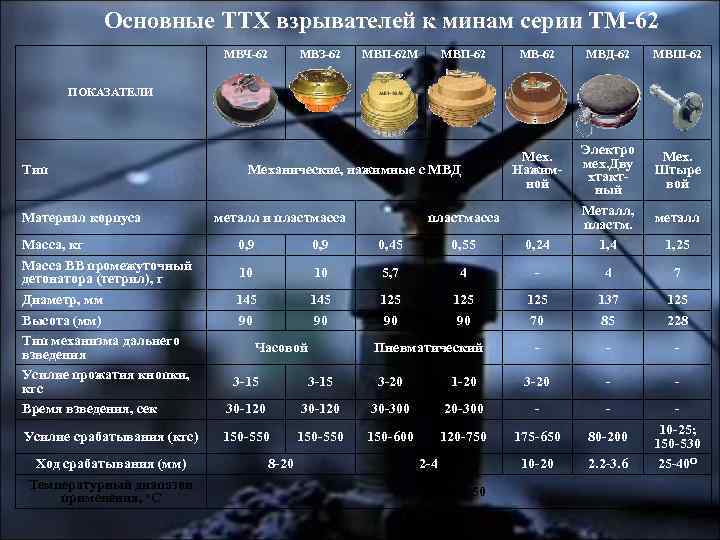

Основные ТТХ взрывателей к минам серии ТМ-62 МВЧ-62 МВЗ-62 МВП-62 М МВП-62 МВД-62 МВШ-62 ПОКАЗАТЕЛИ Тип Материал корпуса 0, 9 0, 45 0, 55 0, 24 Электро мех. Дву хтактный Металл, пластм. 1, 4 10 10 5, 7 4 - 4 7 145 90 125 70 137 85 125 228 - - - 1 -20 3 -20 - - 30 -300 20 -300 - - 150 -600 120 -750 175 -650 80 -200 10 -20 2. 2 -3. 6 10 -25; 150 -530 25 -40 О Механические, нажимные с МВД металл и пластмасса Масса, кг Масса ВВ промежуточный детонатора (тетрил), г Диаметр, мм Высота (мм) Тип механизма дальнего взведения Усилие прожатия кнопки, кгс Время взведения, сек 3 -15 3 -20 30 -120 Усилие срабатывания (кгс) 150 -550 Ход срабатывания (мм) Температурный диапазон применения, о. С Часовой 8 -20 Мех. Нажимной Пневматический 2 -4 -50…+50 Мех. Штыре вой металл 1, 25

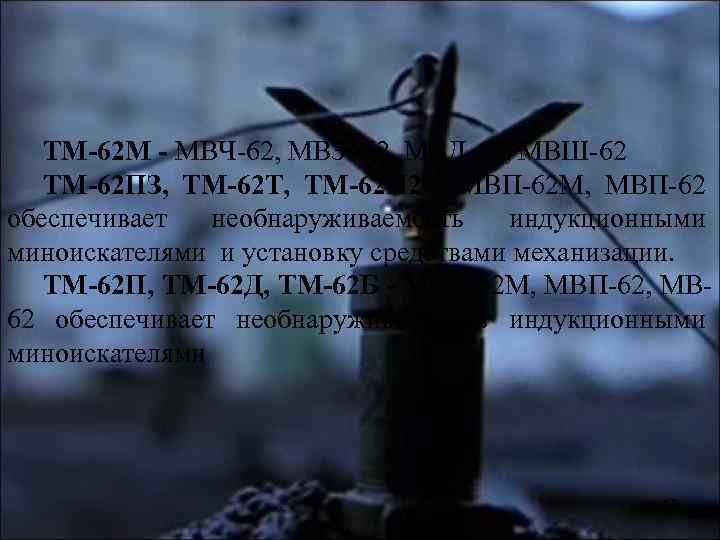

ТМ-62 М - МВЧ-62, МВЗ -62, МВД-62, МВШ-62 ТМ-62 ПЗ, ТМ-62 Т, ТМ-62 П 2 - МВП-62 М, МВП-62 обеспечивает необнаруживаемость индукционными миноискателями и установку средствами механизации. ТМ-62 П, ТМ-62 Д, ТМ-62 Б - МВП-62 М, МВП-62, МВ 62 обеспечивает необнаруживаемость индукционными миноискателями 47

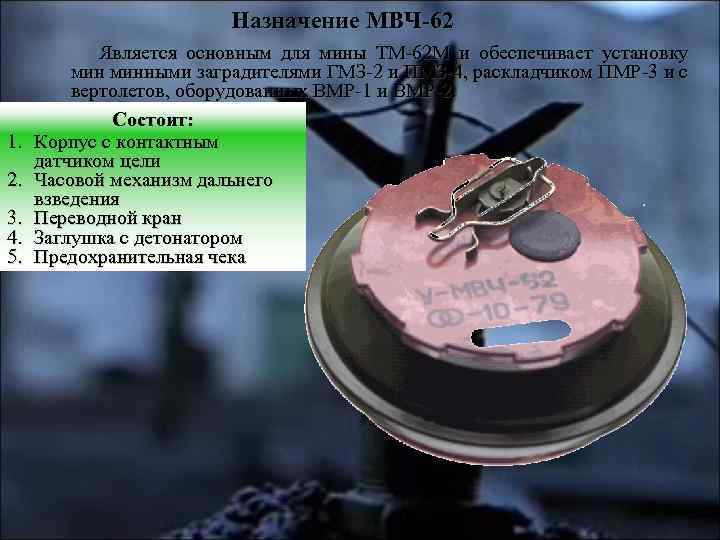

Назначение МВЧ-62 1. 2. 3. 4. 5. Является основным для мины ТМ-62 М и обеспечивает установку минными заградителями ГМЗ-2 и ПМЗ-4, раскладчиком ПМР-3 и с вертолетов, оборудованных ВМР-1 и ВМР-2. Состоит: Корпус с контактным датчиком цели Часовой механизм дальнего взведения Переводной кран Заглушка с детонатором Предохранительная чека

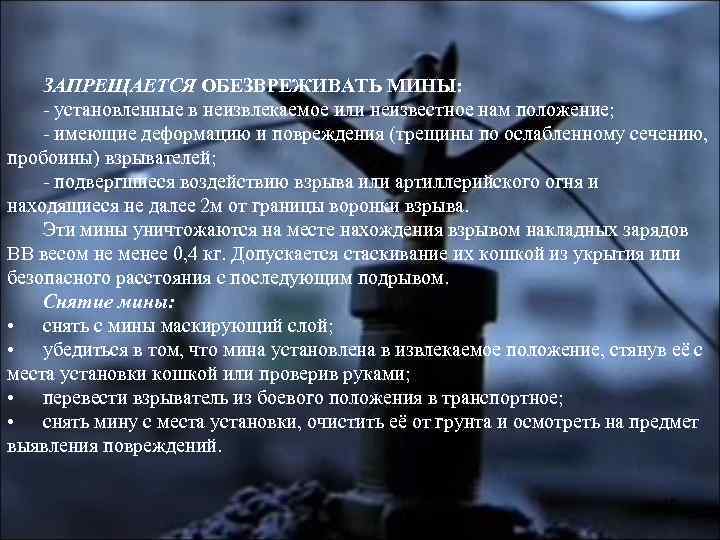

ЗАПРЕЩАЕТСЯ ОБЕЗВРЕЖИВАТЬ МИНЫ: - установленные в неизвлекаемое или неизвестное нам положение; - имеющие деформацию и повреждения (трещины по ослабленному сечению, пробоины) взрывателей; - подвергшиеся воздействию взрыва или артиллерийского огня и находящиеся не далее 2 м от границы воронки взрыва. Эти мины уничтожаются на месте нахождения взрывом накладных зарядов ВВ весом не менее 0, 4 кг. Допускается стаскивание их кошкой из укрытия или безопасного расстояния с последующим подрывом. Снятие мины: • снять с мины маскирующий слой; • убедиться в том, что мина установлена в извлекаемое положение, стянув её с места установки кошкой или проверив руками; • перевести взрыватель из боевого положения в транспортное; • снять мину с места установки, очистить её от грунта и осмотреть на предмет выявления повреждений. 49

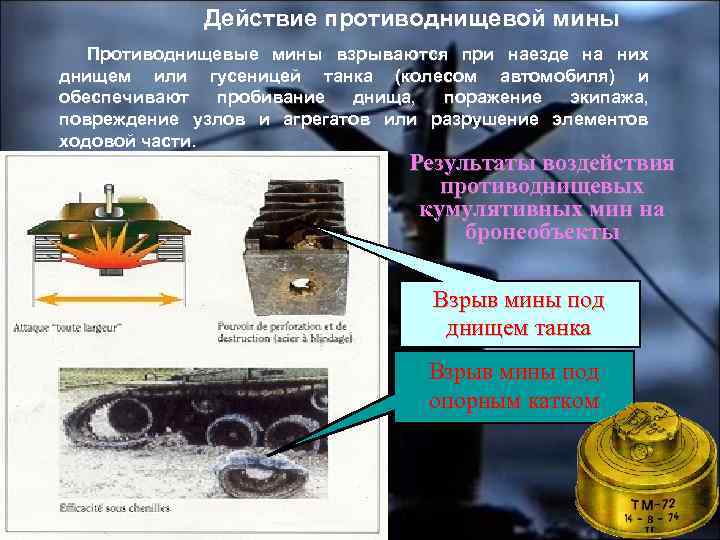

Действие противоднищевой мины Противоднищевые мины взрываются при наезде на них днищем или гусеницей танка (колесом автомобиля) и обеспечивают пробивание днища, поражение экипажа, повреждение узлов и агрегатов или разрушение элементов ходовой части. Результаты воздействия противоднищевых кумулятивных мин на бронеобъекты Взрыв мины под днищем танка Взрыв мины под опорным катком

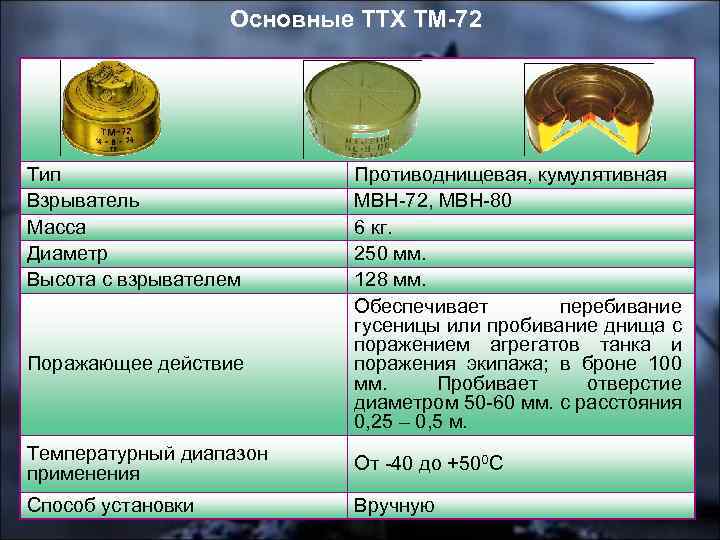

Основные ТТХ ТМ-72 Тип Взрыватель Масса Диаметр Высота с взрывателем Поражающее действие Противоднищевая, кумулятивная МВН-72, МВН-80 6 кг. 250 мм. 128 мм. Обеспечивает перебивание гусеницы или пробивание днища с поражением агрегатов танка и поражения экипажа; в броне 100 мм. Пробивает отверстие диаметром 50 -60 мм. с расстояния 0, 25 – 0, 5 м. Температурный диапазон применения От -40 до +500 С Способ установки Вручную

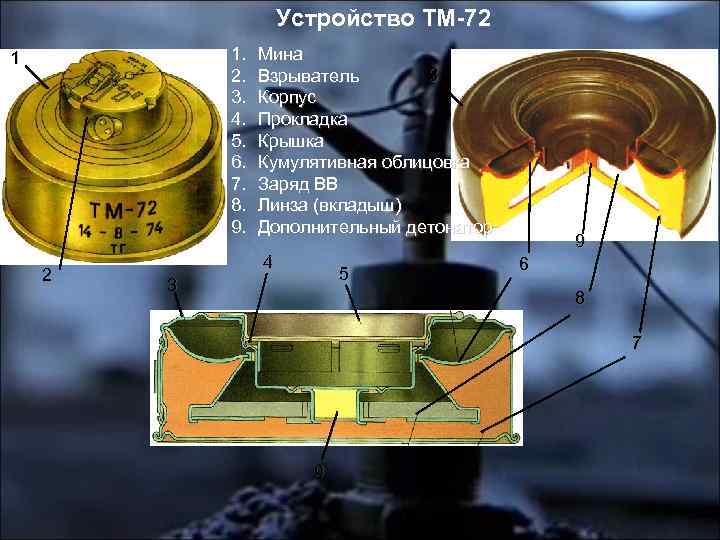

Устройство ТМ-72 1. 2. 3. 4. 5. 6. 7. 8. 9. 1 2 Мина 3 Взрыватель Корпус Прокладка Крышка Кумулятивная облицовка Заряд ВВ Линза (вкладыш) Дополнительный детонатор 4 5 3 9 6 8 7 9
Противотанковая мина ТМК-2 • Мина противотанковая противоднищевая. Предназначена для выведения из строя гусеничной и колесной техники противника. Поражение машинам противника наносится за счет пробивания днища машины кумулятивной струей при взрыве заряда мины в момент наклона датчика цели (штыревой антенны). Мина используется с табельным взрывателем наклонного действия МВК-2 с детонирующим устройством ДУМ-2 и запалом МД-7 М.

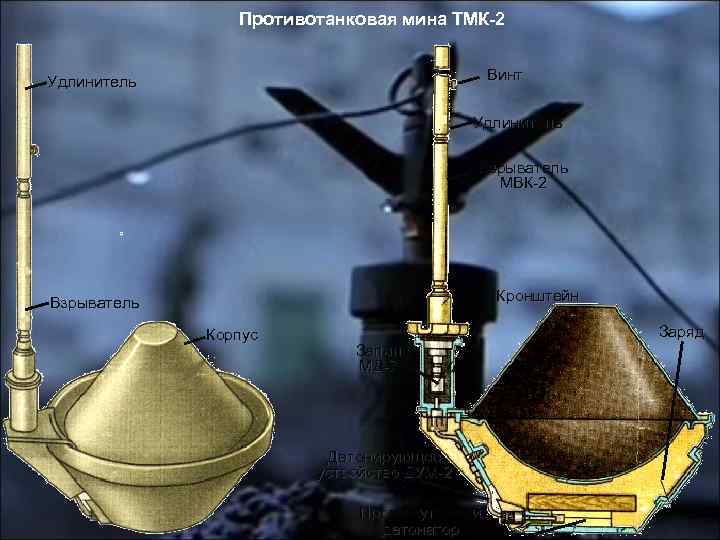

Противотанковая мина ТМК-2 Винт Удлинитель Взрыватель МВК-2 Кронштейн Взрыватель Корпус Запал МД-7 Детонирующее устройство ДУМ-2 Промежуточный детонатор Заряд
КЛАССИФИКАЦИЯ МИН ПО НАЗНАЧЕНИЮ Противопехотные Фугасные Осколочные Кругового поражения Направленного поражения ПО ТИПУ ДАТЧИКА ЦЕЛИ ПО СПОСОБУ УСТАНОВКИ Контактные Неконтактные Нажимные Штыревые Индукционные Сейсмические Натяжные Разгрузочные Инфракрасные Акустические Вручную Механизировано Дистанционно Обрывные ПО СПОСОБУ ПРИВЕДЕНИЯ В ДЕЙСТВИЕ Управляемые По радио Неуправляемые По проводам ПО ВОЗМОЖНОСТИ СНЯТИЯ И ОБЕЗВРЕЖИВАЕМОСТИ Извлекаемые Обезвреживаемые Неизвлекаемые Необезвреживаемые

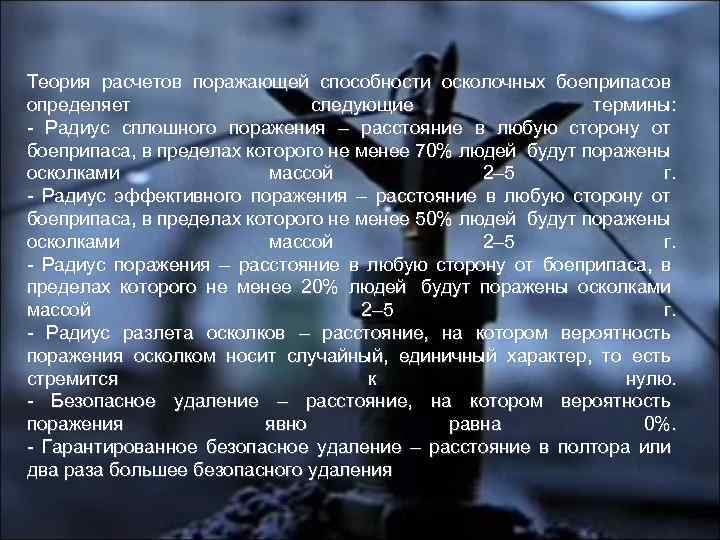

Теория расчетов поражающей способности осколочных боеприпасов определяет следующие термины: - Радиус сплошного поражения – расстояние в любую сторону от боеприпаса, в пределах которого не менее 70% людей будут поражены осколками массой 2– 5 г. - Радиус эффективного поражения – расстояние в любую сторону от боеприпаса, в пределах которого не менее 50% людей будут поражены осколками массой 2– 5 г. - Радиус поражения – расстояние в любую сторону от боеприпаса, в пределах которого не менее 20% людей будут поражены осколками массой 2– 5 г. - Радиус разлета осколков – расстояние, на котором вероятность поражения осколком носит случайный, единичный характер, то есть стремится к нулю. - Безопасное удаление – расстояние, на котором вероятность поражения явно равна 0%. - Гарантированное безопасное удаление – расстояние в полтора или два раза большее безопасного удаления

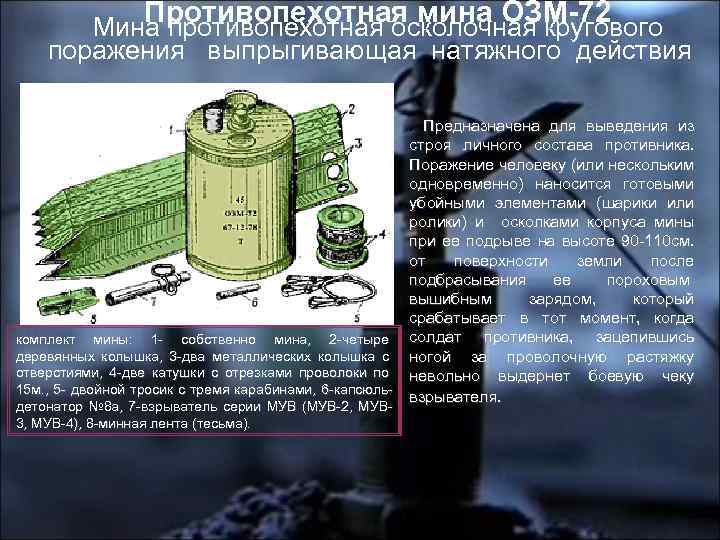

Противопехотная мина ОЗМ-72 Мина противопехотная осколочная кругового поражения выпрыгивающая натяжного действия комплект мины: 1 - собственно мина, 2 -четыре деревянных колышка, 3 -два металлических колышка с отверстиями, 4 -две катушки с отрезками проволоки по 15 м. , 5 - двойной тросик с тремя карабинами, 6 -капсюльдетонатор № 8 а, 7 -взрыватель серии МУВ (МУВ-2, МУВ 3, МУВ-4), 8 -минная лента (тесьма). . Предназначена для выведения из строя личного состава противника. Поражение человеку (или нескольким одновременно) наносится готовыми убойными элементами (шарики или ролики) и осколками корпуса мины при ее подрыве на высоте 90 -110 см. от поверхности земли после подбрасывания ее пороховым вышибным зарядом, который срабатывает в тот момент, когда солдат противника, зацепившись ногой за проволочную растяжку невольно выдернет боевую чеку взрывателя.

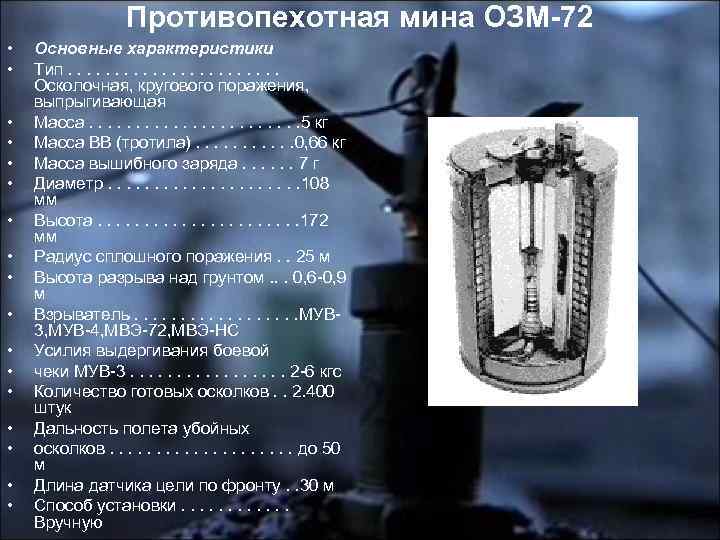

Противопехотная мина ОЗМ-72 • • • • • Основные характеристики Тип. . . Осколочная, кругового поражения, выпрыгивающая Масса. . . 5 кг Масса ВВ (тротила). . . 0, 66 кг Масса вышибного заряда. . . 7 г Диаметр. . . . . 108 мм Высота. . . . . 172 мм Радиус сплошного поражения. . 25 м Высота разрыва над грунтом. . . 0, 6 -0, 9 м Взрыватель. . . . МУВ 3, МУВ-4, МВЭ-72, МВЭ-НС Усилия выдергивания боевой чеки МУВ-3. . . . 2 -6 кгс Количество готовых осколков. . 2. 400 штук Дальность полета убойных осколков. . . . . до 50 м Длина датчика цели по фронту. . 30 м Способ установки. . . Вручную

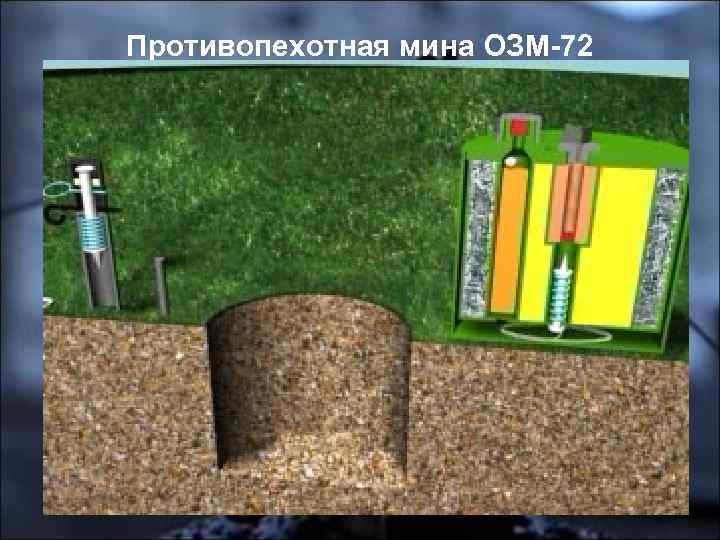

Противопехотная мина ОЗМ-72

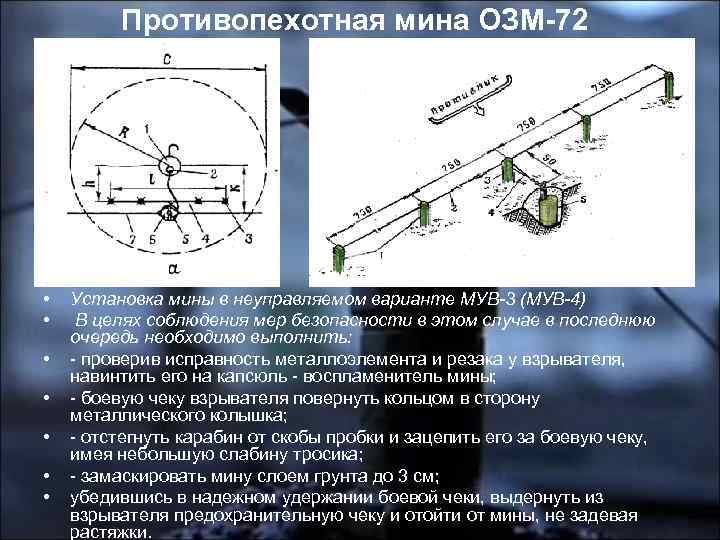

Противопехотная мина ОЗМ-72 • • Установка мины в неуправляемом варианте МУВ-3 (МУВ-4) В целях соблюдения мер безопасности в этом случае в последнюю очередь необходимо выполнить: - проверив исправность металлоэлемента и резака у взрывателя, навинтить его на капсюль - воспламенитель мины; - боевую чеку взрывателя повернуть кольцом в сторону металлического колышка; - отстегнуть карабин от скобы пробки и зацепить его за боевую чеку, имея небольшую слабину тросика; - замаскировать мину слоем грунта до 3 см; убедившись в надежном удержании боевой чеки, выдернуть из взрывателя предохранительную чеку и отойти от мины, не задевая растяжки.

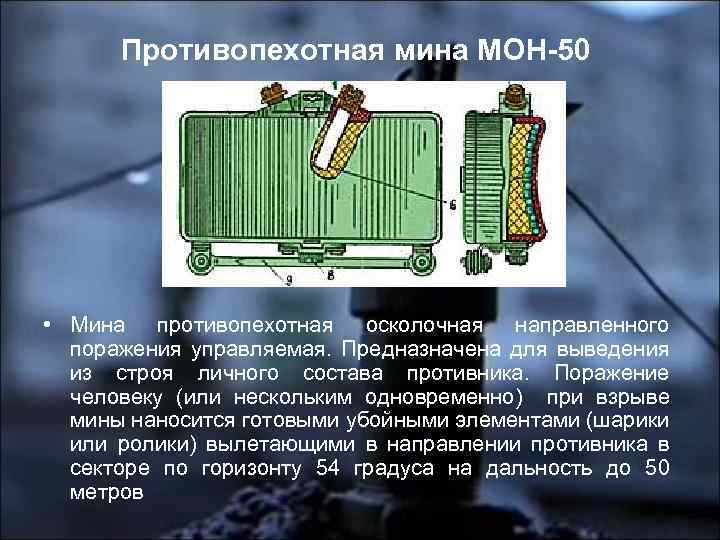

Противопехотная мина МОН-50 • Мина противопехотная осколочная направленного поражения управляемая. Предназначена для выведения из строя личного состава противника. Поражение человеку (или нескольким одновременно) при взрыве мины наносится готовыми убойными элементами (шарики или ролики) вылетающими в направлении противника в секторе по горизонту 54 градуса на дальность до 50 метров

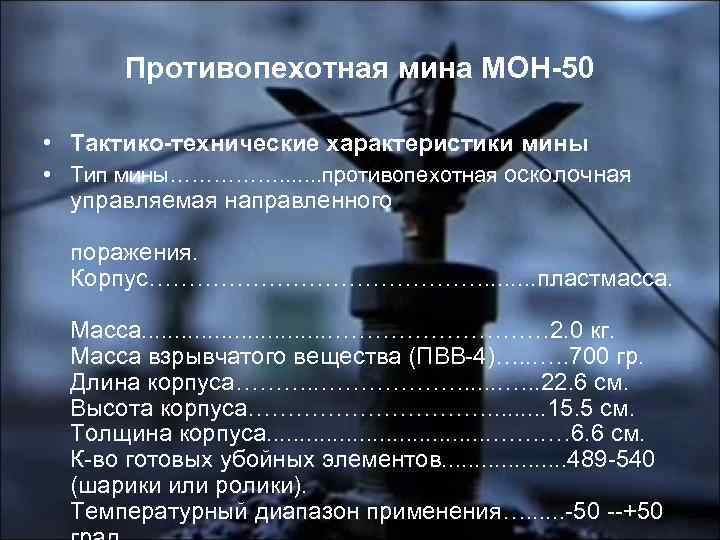

Противопехотная мина МОН-50 • Тактико-технические характеристики мины • Тип мины……………. . . . противопехотная осколочная управляемая направленного поражения. Корпус…………………. . . . пластмасса. Масса. . . . …………… 2. 0 кг. Масса взрывчатого вещества (ПВВ-4)…. . . …. 700 гр. Длина корпуса………. . ………………. . 22. 6 см. Высота корпуса……………. . 15. 5 см. Толщина корпуса. . . . ……. … 6. 6 см. К-во готовых убойных элементов. . . . . 489 -540 (шарики или ролики). Температурный диапазон применения…. . . -50 --+50

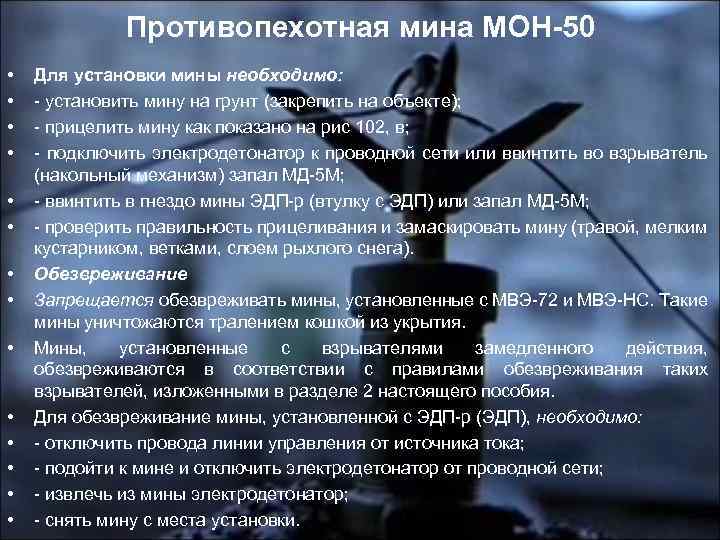

Противопехотная мина МОН-50 • • • • Для установки мины необходимо: - установить мину на грунт (закрепить на объекте); - прицелить мину как показано на рис 102, в; - подключить электродетонатор к проводной сети или ввинтить во взрыватель (накольный механизм) запал МД-5 М; - ввинтить в гнездо мины ЭДП-р (втулку с ЭДП) или запал МД-5 М; - проверить правильность прицеливания и замаскировать мину (травой, мелким кустарником, ветками, слоем рыхлого снега). Обезвреживание Запрещается обезвреживать мины, установленные с МВЭ-72 и МВЭ-НС. Такие мины уничтожаются тралением кошкой из укрытия. Мины, установленные с взрывателями замедленного действия, обезвреживаются в соответствии с правилами обезвреживания таких взрывателей, изложенными в разделе 2 настоящего пособия. Для обезвреживание мины, установленной с ЭДП-р (ЭДП), необходимо: - отключить провода линии управления от источника тока; - подойти к мине и отключить электродетонатор от проводной сети; - извлечь из мины электродетонатор; - снять мину с места установки.
М 15 М 24 М 19 М 21 США ФРГ АНГЛИЯ DM 11 МК 5 НС МК 7

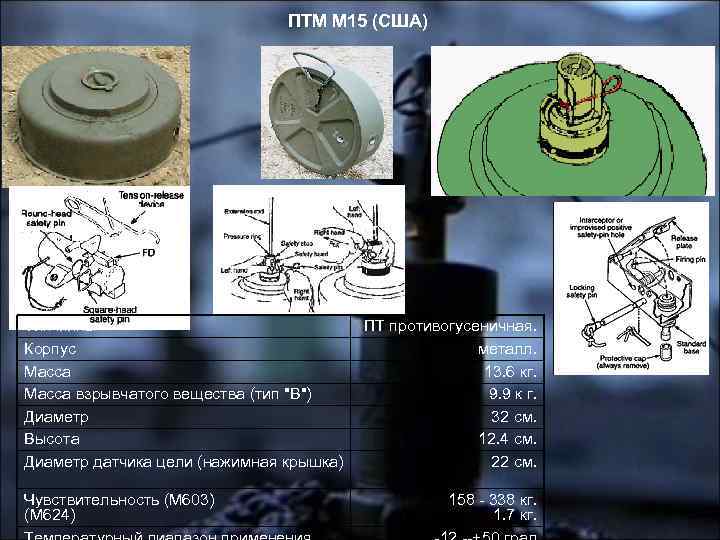

ПТМ М 15 (США) Тип мины Корпус Масса взрывчатого вещества (тип "В") Диаметр Высота Диаметр датчика цели (нажимная крышка) Чувствительность (М 603) (М 624) ПТ противогусеничная. металл. 13. 6 кг. 9. 9 к г. 32 см. 12. 4 см. 22 см. 158 - 338 кг. 1. 7 кг.

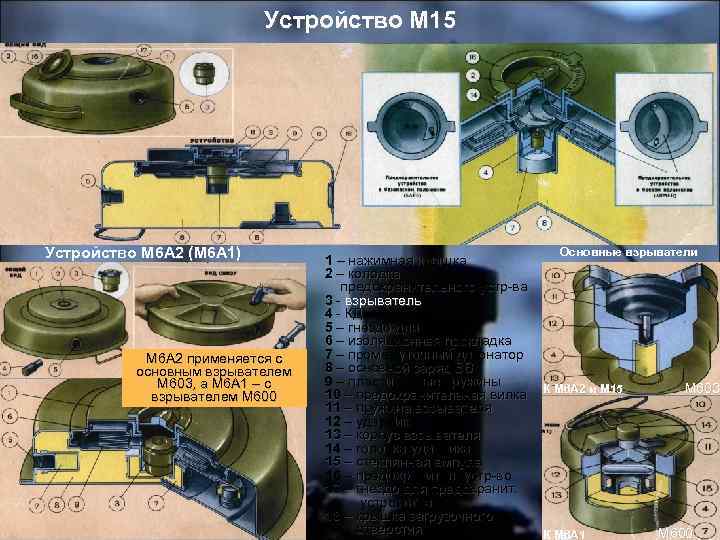

Устройство М 15 Устройство М 6 А 2 (М 6 А 1) М 6 А 2 применяется с основным взрывателем М 603, а М 6 А 1 – с взрывателем М 600 1 – нажимная крышка 2 – колодка предохранительного устр-ва 3 - взрыватель 4 - КД 5 – гнездо для КД 6 – изоляционная прокладка 7 – промежуточный детонатор 8 – основной заряд ВВ 9 – пластинчатые пружины 10 – предохранительная вилка 11 – пружина взрывателя 12 – ударник 13 – корпус взрывателя 14 – головка ударника 15 – стеклянная ампула 16 – предохранител. устр-во 17 – гнездо для предохранит. устройства 18 – крышка загрузочного отверстия Основные взрыватели К М 6 А 2 и М 15 К М 6 А 1 М 603 М 600

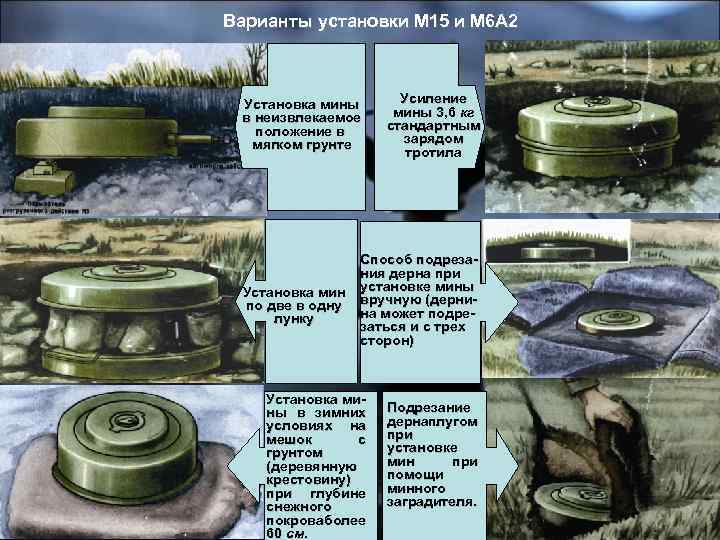

Варианты установки М 15 и М 6 А 2 Установка мины в неизвлекаемое положение в мягком грунте Установка мин по две в одну лунку Усиление мины 3, 6 кг стандартным зарядом тротила Способ подрезания дерна при установке мины вручную (дернина может подрезаться и с трех сторон) Установка мины в зимних условиях на мешок с грунтом (деревянную крестовину) при глубине снежного покрова более 60 см. Подрезание дерна лугом п при установке мин при помощи минного заградителя.

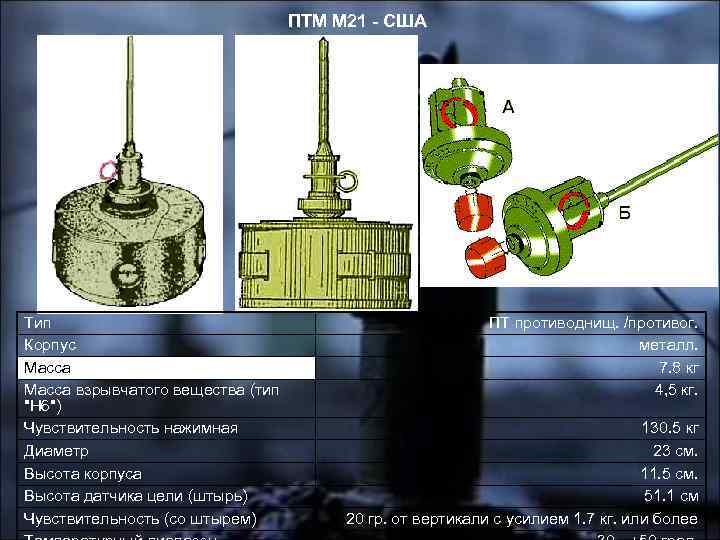

ПТМ М 21 - США Тип Корпус Масса взрывчатого вещества (тип "Н 6") Чувствительность нажимная Диаметр Высота корпуса Высота датчика цели (штырь) Чувствительность (со штырем) ПТ противоднищ. /противог. металл. 7. 8 кг 4, 5 кг. 130. 5 кг 23 см. 11. 5 см. 51. 1 см 20 гр. от вертикали с усилием 1. 7 кг. или более

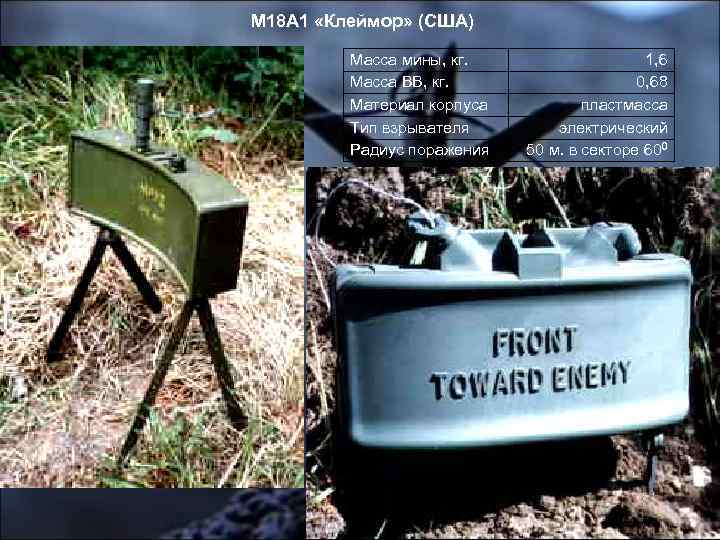

М 18 А 1 «Клеймор» (США) Масса мины, кг. Масса ВВ, кг. Материал корпуса Тип взрывателя Радиус поражения 1, 6 0, 68 пластмасса электрический 50 м. в секторе 600

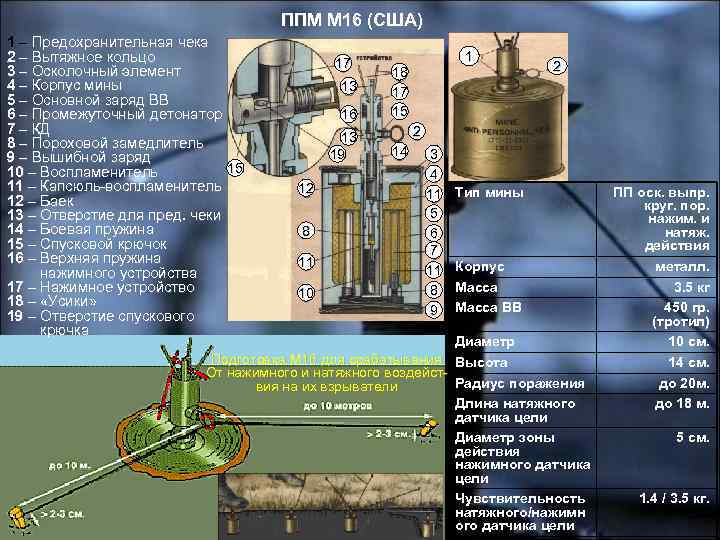

ППМ М 16 (США) 1 – Предохранительная чека 2 – Вытяжное кольцо 3 – Осколочный элемент 4 – Корпус мины 5 – Основной заряд ВВ 6 – Промежуточный детонатор 7 – КД 8 – Пороховой замедлитель 9 – Вышибной заряд 15 10 – Воспламенитель 11 – Капсюль-воспламенитель 12 – Баек 13 – Отверстие для пред. чеки 14 – Боевая пружина 15 – Спусковой крючок 16 – Верхняя пружина нажимного устройства 17 – Нажимное устройство 18 – «Усики» 19 – Отверстие спускового крючка 17 13 16 13 19 12 8 11 10 1 18 17 15 2 2 14 3 4 11 5 6 7 11 8 9 Тип мины Корпус Масса ВВ Диаметр Подготовка М 16 для срабатывания Высота От нажимного и натяжного воздейст. Радиус поражения вия на их взрыватели Длина натяжного датчика цели Диаметр зоны действия нажимного датчика цели Чувствительность натяжного/нажимн ого датчика цели ПП оск. выпр. круг. пор. нажим. и натяж. действия металл. 3. 5 кг 450 гр. (тротил) 10 см. 14 см. до 20 м. до 18 м. 5 см. 1. 4 / 3. 5 кг.

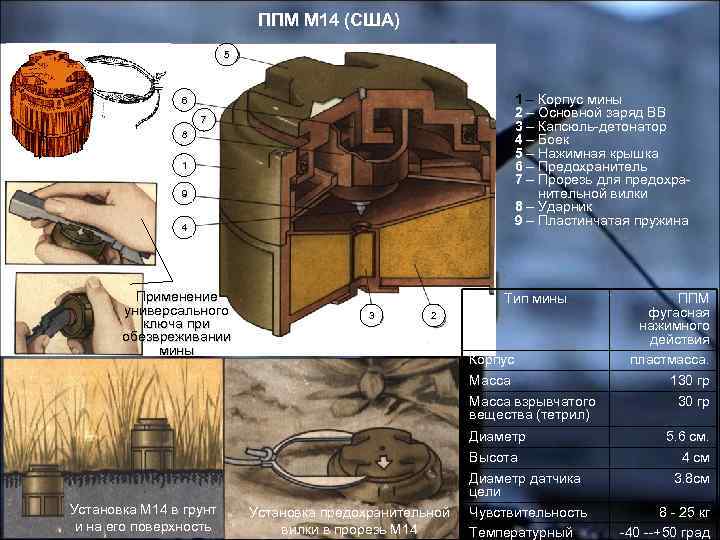

ППМ М 14 (США) 5 1 – Корпус мины 2 – Основной заряд ВВ 3 – Капсюль-детонатор 4 – Боек 5 – Нажимная крышка 6 – Предохранитель 7 – Прорезь для предохра нительной вилки 8 – Ударник 9 – Пластинчатая пружина 6 7 8 1 9 4 Применение универсального ключа при обезвреживании мины Установка М 14 в грунт и на его поверхность Тип мины 3 2 Корпус Масса взрывчатого вещества (тетрил) Установка предохранительной вилки в прорезь М 14 Диаметр Высота Диаметр датчика цели Чувствительность Температурный ППМ фугасная нажимного действия пластмасса. 130 гр 5. 6 см. 4 см 3. 8 см 8 - 25 кг -40 --+50 град

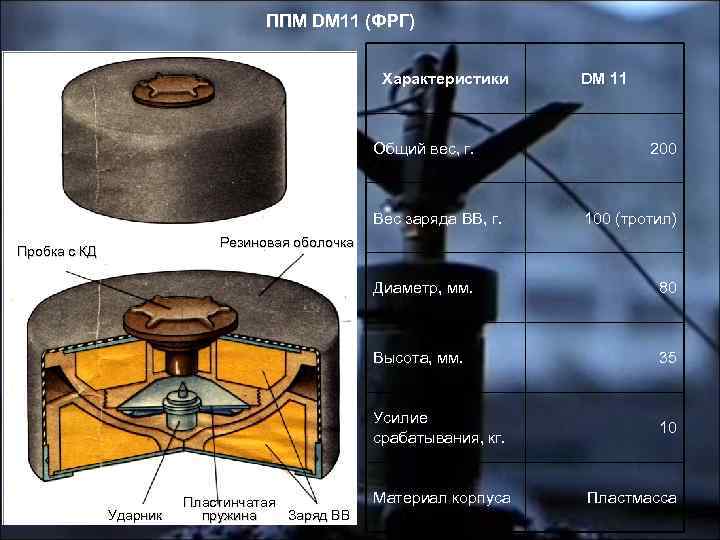

ППМ DM 11 (ФРГ) Характеристики Общий вес, г. Вес заряда ВВ, г. DM 11 200 100 (тротил) Резиновая оболочка Пробка с КД Диаметр, мм. Высота, мм. Ударник 35 Усилие срабатывания, кг. Пластинчатая Заряд ВВ пружина 80 10 Материал корпуса Пластмасса

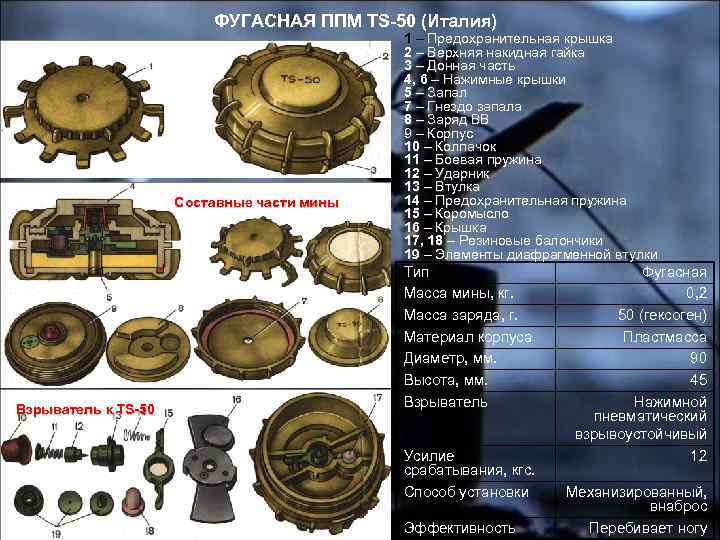

ФУГАСНАЯ ППМ TS-50 (Италия) Составные части мины Взрыватель к TS-50 1 – Предохранительная крышка 2 – Верхняя накидная гайка 3 – Донная часть 4, 6 – Нажимные крышки 5 – Запал 7 – Гнездо запала 8 – Заряд ВВ 9 – Корпус 10 – Колпачок 11 – Боевая пружина 12 – Ударник 13 – Втулка 14 – Предохранительная пружина 15 – Коромысло 16 – Крышка 17, 18 – Резиновые балончики 19 – Элементы диафрагменной втулки Тип Масса мины, кг. Масса заряда, г. Материал корпуса Диаметр, мм. Высота, мм. Взрыватель Усилие срабатывания, кгс. Способ установки Эффективность Фугасная 0, 2 50 (гексоген) Пластмасса 90 45 Нажимной пневматический взрывоустойчивый 12 Механизированный, внаброс Перебивает ногу
ППМ BLU-92/B (США) 1 – Корпус 2 – Кожух 3 – Катушка с грузиком 4 – Спиральная пружина 5 – Натяжная нить 1 Тип мины ПП оскол. круг. пораж. обрывного действия Корпус металл Масса 1. 44 кг Масса взрывчатого вещества (B 4) 2 3 Вариант расположения мины на местности 4 5 540 г. Диаметр. 12 см. Высота. Габариты легкого корпуса 6 см 14. 5 х 8 см. Длина датчика цели (в одну сторону) 15 м. Радиус поражения 12 м. Чувствительность 454 г Время перевода в боевое положение Время боевой работы Температурный диапазон 2 мин. 4 часа, 48 часов, 15 дней.
Учебный вопрос № 3. «СПОСОБЫ И ПОРЯДОК ПРЕОДОЛЕНИЯ НЕВЗРЫВНЫХ И МИННО-ВЗРЫВНЫХ ЗАГРАЖДЕНИЙ» 75

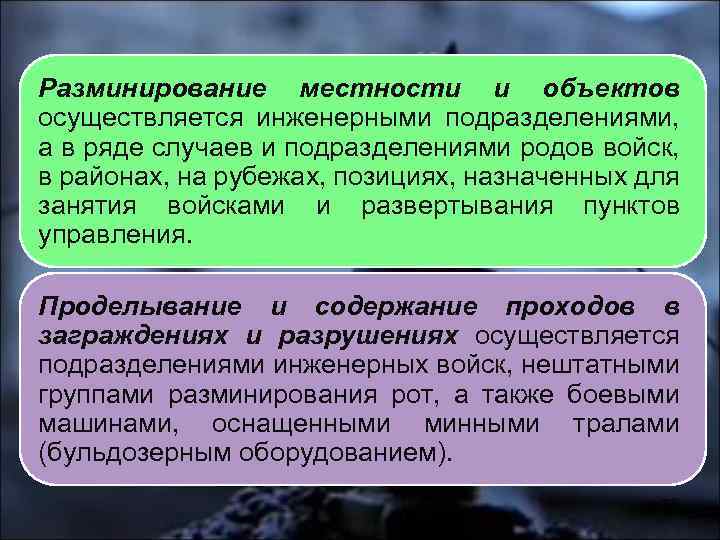

Разминирование местности и объектов осуществляется инженерными подразделениями, а в ряде случаев и подразделениями родов войск, в районах, на рубежах, позициях, назначенных для занятия войсками и развертывания пунктов управления. Проделывание и содержание проходов в заграждениях и разрушениях осуществляется подразделениями инженерных войск, нештатными группами разминирования рот, а также боевыми машинами, оснащенными минными тралами (бульдозерным оборудованием). 76

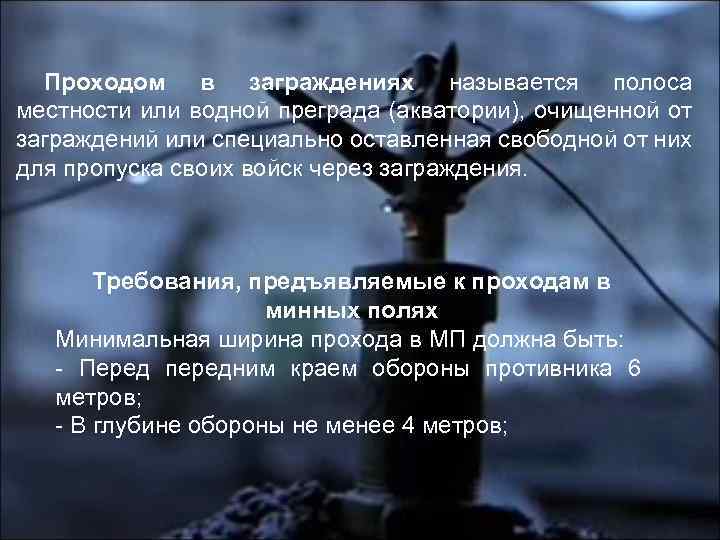

Проходом в заграждениях называется полоса местности или водной преграда (акватории), очищенной от заграждений или специально оставленная свободной от них для пропуска своих войск через заграждения. Требования, предъявляемые к проходам в минных полях Минимальная ширина прохода в МП должна быть: - Перед передним краем обороны противника 6 метров; - В глубине обороны не менее 4 метров;

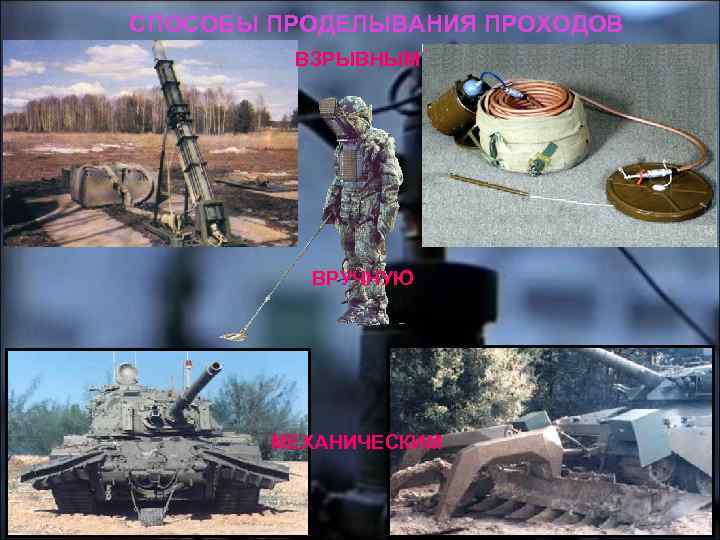

СПОСОБЫ ПРОДЕЛЫВАНИЯ ПРОХОДОВ ВЗРЫВНЫМ ВРУЧНУЮ МЕХАНИЧЕСКИМ

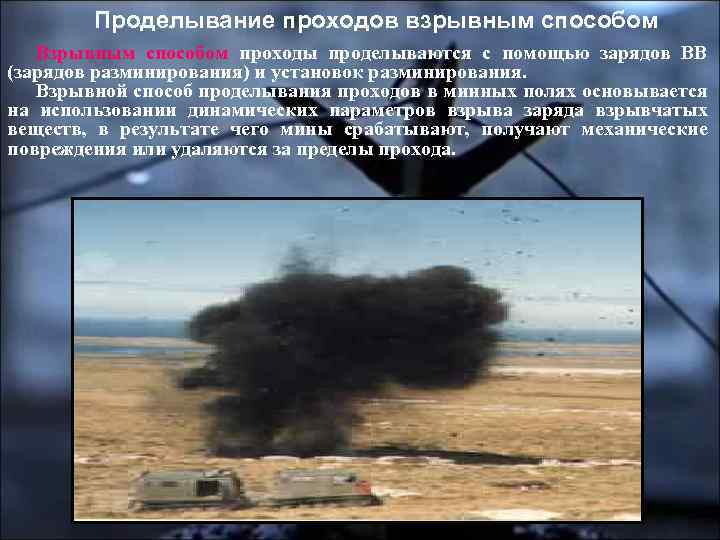

Проделывание проходов взрывным способом Взрывным способом проходы проделываются с помощью зарядов ВВ (зарядов разминирования) и установок разминирования. Взрывной способ проделывания проходов в минных полях основывается на использовании динамических параметров взрыва заряда взрывчатых веществ, в результате чего мины срабатывают, получают механические повреждения или удаляются за пределы прохода.

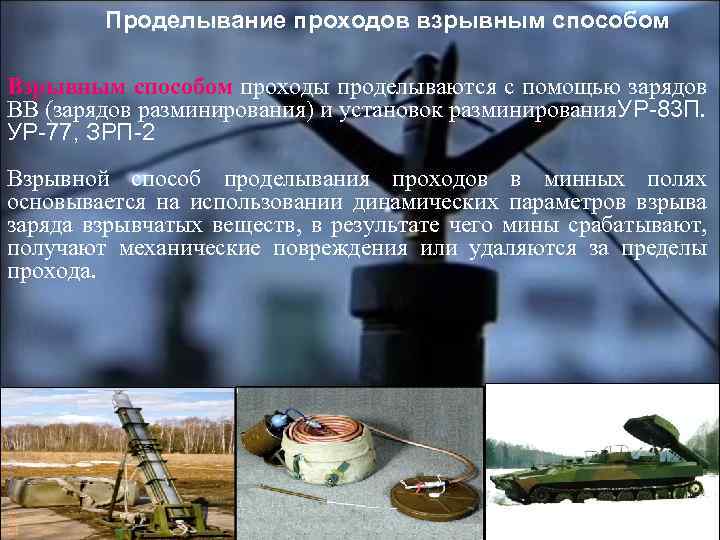

Проделывание проходов взрывным способом Взрывным способом проходы проделываются с помощью зарядов ВВ (зарядов разминирования) и установок разминирования. УР-83 П. УР-77, ЗРП-2 Взрывной способ проделывания проходов в минных полях основывается на использовании динамических параметров взрыва заряда взрывчатых веществ, в результате чего мины срабатывают, получают механические повреждения или удаляются за пределы прохода.

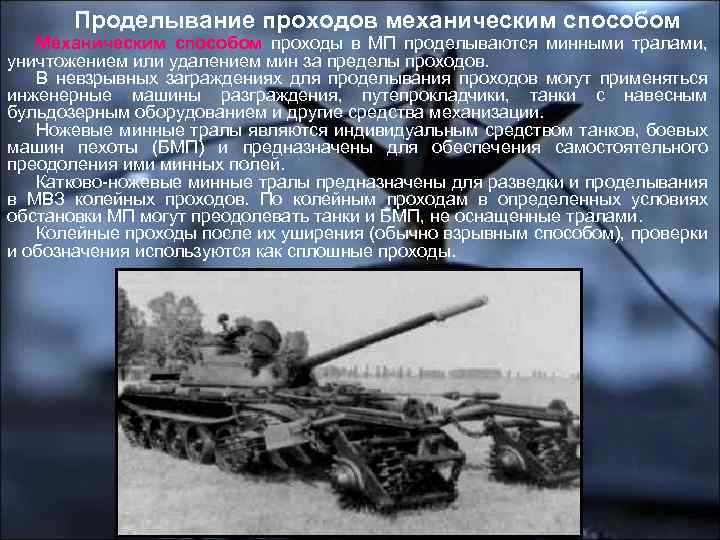

Проделывание проходов механическим способом Механическим способом проходы в МП проделываются минными тралами, уничтожением или удалением мин за пределы проходов. В невзрывных заграждениях для проделывания проходов могут применяться инженерные машины разграждения, путепрокладчики, танки с навесным бульдозерным оборудованием и другие средства механизации. Ножевые минные тралы являются индивидуальным средством танков, боевых машин пехоты (БМП) и предназначены для обеспечения самостоятельного преодоления ими минных полей. Катково-ножевые минные тралы предназначены для разведки и проделывания в МВЗ колейных проходов. По колейным проходам в определенных условиях обстановки МП могут преодолевать танки и БМП, не оснащенные тралами. Колейные проходы после их уширения (обычно взрывным способом), проверки и обозначения используются как сплошные проходы.
Проделывание проходов вручную Вручную проходы проделываются в тех случаях, когда другие способы применять невозможно.

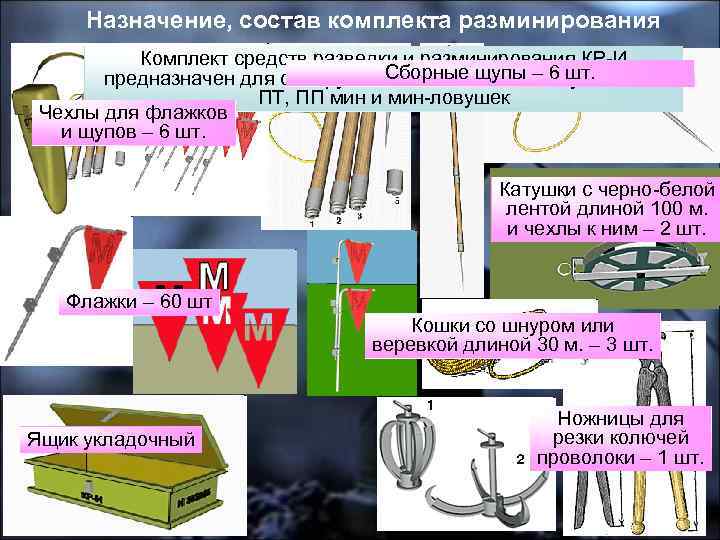

Назначение, состав комплекта разминирования Комплект средств разведки и разминирования КР-И Сборные щупы – 6 шт. предназначен для обнаружения и снятия с места установки ПТ, ПП мин и мин-ловушек Чехлы для флажков и щупов – 6 шт. Катушки с черно-белой лентой длиной 100 м. и чехлы к ним – 2 шт. Флажки – 60 шт Кошки со шнуром или веревкой длиной 30 м. – 3 шт. Ящик укладочный Ножницы для резки колючей проволоки – 1 шт.

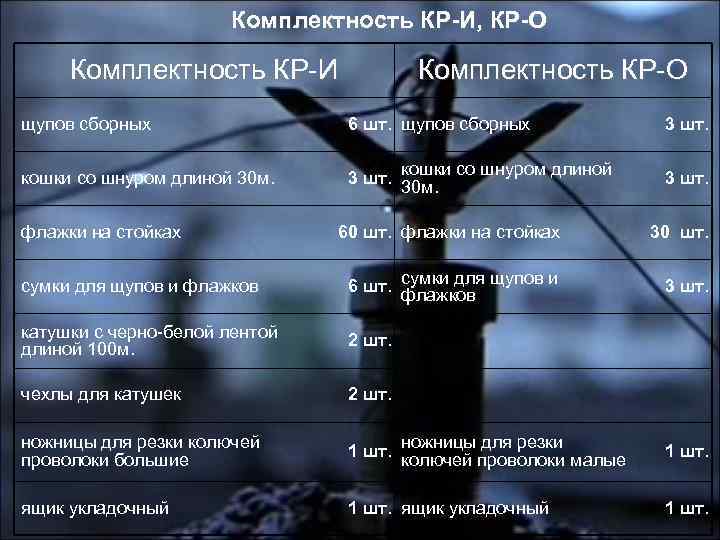

Комплектность КР-И, КР-О Комплектность КР-И Комплектность КР-О щупов сборных 6 шт. щупов сборных 3 шт. кошки со шнуром длиной 30 м. 3 шт. флажки на стойках 60 шт. флажки на стойках 30 шт. сумки для щупов и флажков 6 шт. сумки для щупов и флажков 3 шт. катушки с черно-белой лентой длиной 100 м. 2 шт. чехлы для катушек 2 шт. ножницы для резки колючей проволоки большие 1 шт. ножницы для резки колючей проволоки малые 1 шт. ящик укладочный 1 шт.

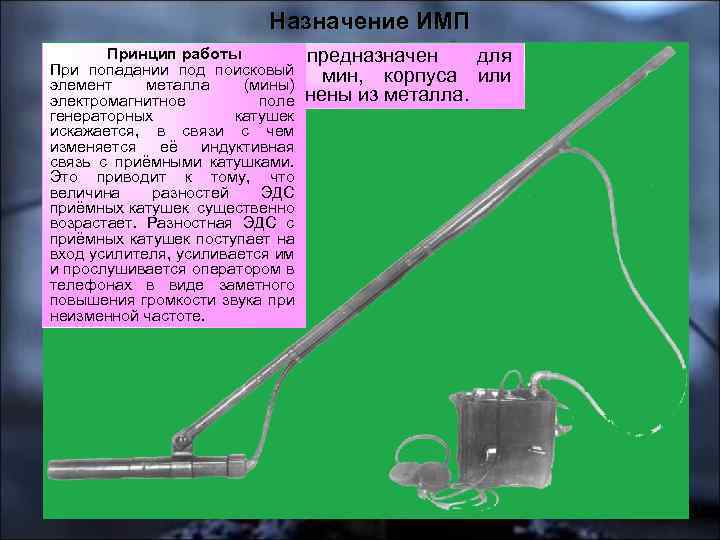

Назначение ИМП Принцип работы Миноискатель ИМП предназначен для При попадании под поисковый мин, корпуса или обнаружения ПТ и ПП элемент металла (мины) взрыватели которых выполнены из металла. электромагнитное поле генераторных катушек искажается, в связи с чем изменяется её индуктивная связь с приёмными катушками. Это приводит к тому, что величина разностей ЭДС приёмных катушек существенно возрастает. Разностная ЭДС с приёмных катушек поступает на вход усилителя, усиливается им и прослушивается оператором в телефонах в виде заметного повышения громкости звука при неизменной частоте.

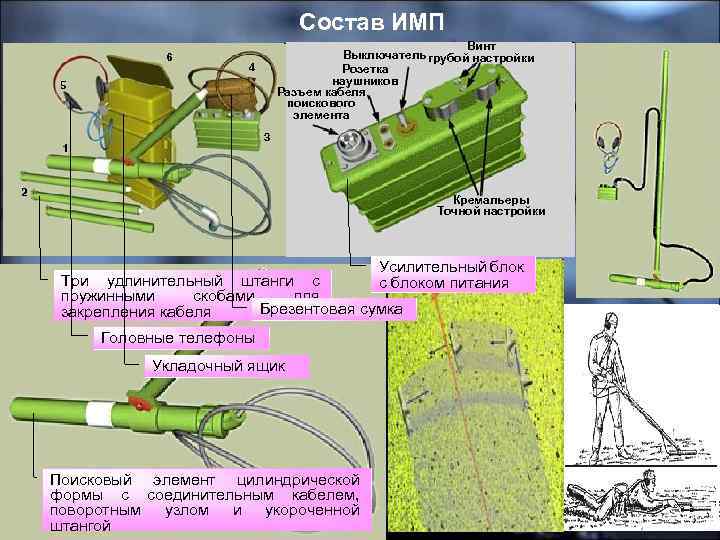

Состав ИМП Винт Выключатель грубой настройки Розетка наушников Разъем кабеля поискового элемента Кремальеры Точной настройки Усилительный блок Три удлинительный штанги с с блоком питания пружинными скобами для Брезентовая сумка закрепления кабеля Головные телефоны Укладочный ящик Поисковый элемент цилиндрической формы с соединительным кабелем, поворотным узлом и укороченной штангой

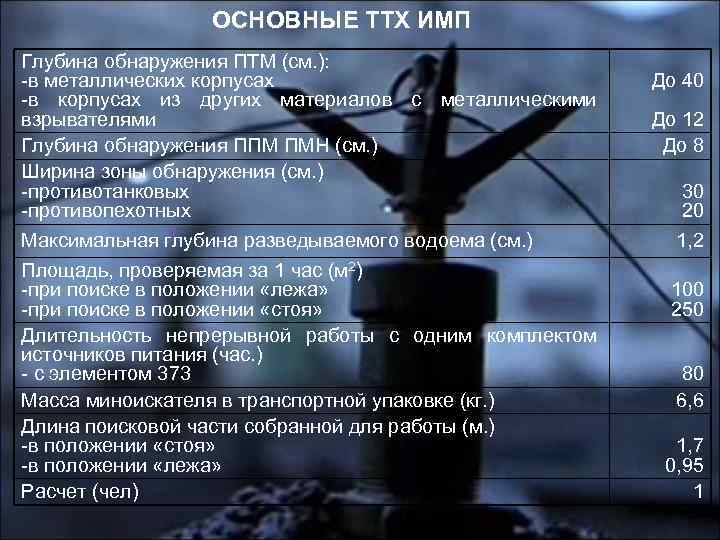

ОСНОВНЫЕ ТТХ ИМП Глубина обнаружения ПТМ (см. ): -в металлических корпусах -в корпусах из других материалов с металлическими взрывателями Глубина обнаружения ППМ ПМН (см. ) Ширина зоны обнаружения (см. ) -противотанковых -противопехотных Максимальная глубина разведываемого водоема (см. ) Площадь, проверяемая за 1 час (м 2) -при поиске в положении «лежа» -при поиске в положении «стоя» Длительность непрерывной работы с одним комплектом источников питания (час. ) - с элементом 373 Масса миноискателя в транспортной упаковке (кг. ) Длина поисковой части собранной для работы (м. ) -в положении «стоя» -в положении «лежа» Расчет (чел) До 40 До 12 До 8 30 20 1, 2 100 250 80 6, 6 1, 7 0, 95 1

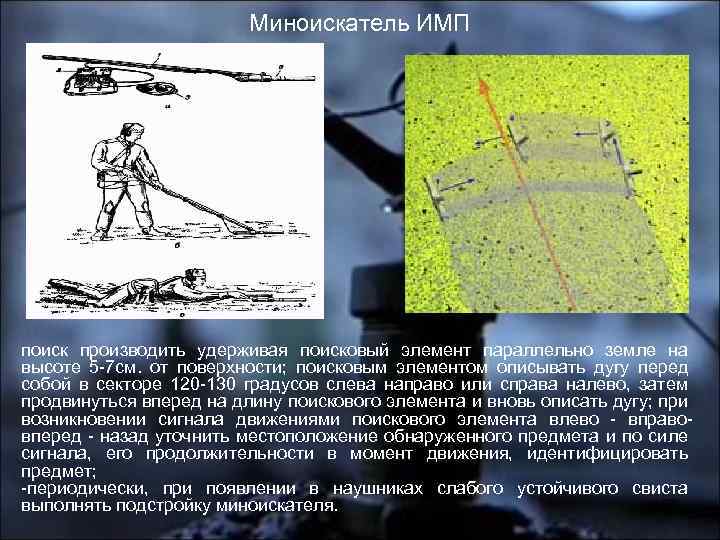

Миноискатель ИМП поиск производить удерживая поисковый элемент параллельно земле на высоте 5 -7 см. от поверхности; поисковым элементом описывать дугу перед собой в секторе 120 -130 градусов слева направо или справа налево, затем продвинуться вперед на длину поискового элемента и вновь описать дугу; при возникновении сигнала движениями поискового элемента влево - вправовперед - назад уточнить местоположение обнаруженного предмета и по силе сигнала, его продолжительности в момент движения, идентифицировать предмет; -периодически, при появлении в наушниках слабого устойчивого свиста 88 выполнять подстройку миноискателя.

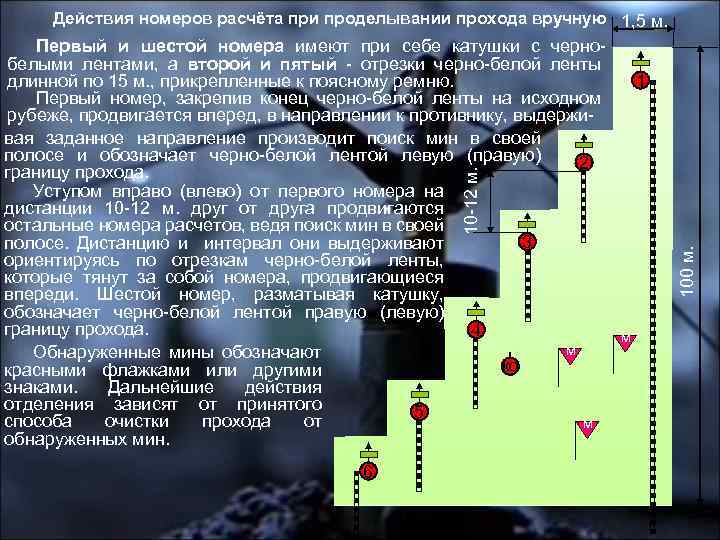

Действия номеров расчёта при проделывании прохода вручную 1, 5 м. 1 6 100 м. 10 -12 м. Первый и шестой номера имеют при себе катушки с чернобелыми лентами, а второй и пятый - отрезки черно-белой ленты длинной по 15 м. , прикрепленные к поясному ремню. Первый номер, закрепив конец черно-белой ленты на исходном рубеже, продвигается вперед, в направлении к противнику, выдерживая заданное направление производит поиск мин в своей полосе и обозначает черно-белой лентой левую (правую) 2 границу прохода. Уступом вправо (влево) от первого номера на дистанции 10 -12 м. друг от друга продвигаются остальные номера расчетов, ведя поиск мин в своей 3 полосе. Дистанцию и интервал они выдерживают ориентируясь по отрезкам черно-белой ленты, которые тянут за собой номера, продвигающиеся впереди. Шестой номер, разматывая катушку, обозначает черно-белой лентой правую (левую) границу прохода. 4 м Обнаруженные мины обозначают КО красными флажками или другими знаками. Дальнейшие действия отделения зависят от принятого 5 способа очистки прохода от м обнаруженных мин. м
Схема организации комендантской службы ИСО на участке 100 - 150 Минный шлагбаум 5 50 -80 Минное поле противника 6 5 6 Минный шлагбаум Подрывная станция 4 4 3 3 3 Своё минное поле 2 2 Граница комендантского участка К коменданту взводного (ротного) участка 1 КО

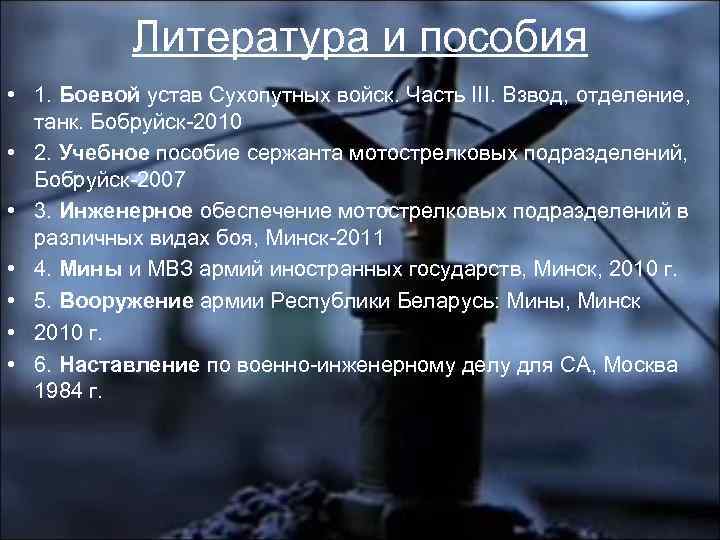

Литература и пособия • 1. Боевой устав Сухопутных войск. Часть III. Взвод, отделение, танк. Бобруйск-2010 • 2. Учебное пособие сержанта мотострелковых подразделений, Бобруйск-2007 • 3. Инженерное обеспечение мотострелковых подразделений в различных видах боя, Минск-2011 • 4. Мины и МВЗ армий иностранных государств, Минск, 2010 г. • 5. Вооружение армии Республики Беларусь: Мины, Минск • 2010 г. • 6. Наставление по военно-инженерному делу для СА, Москва 1984 г.

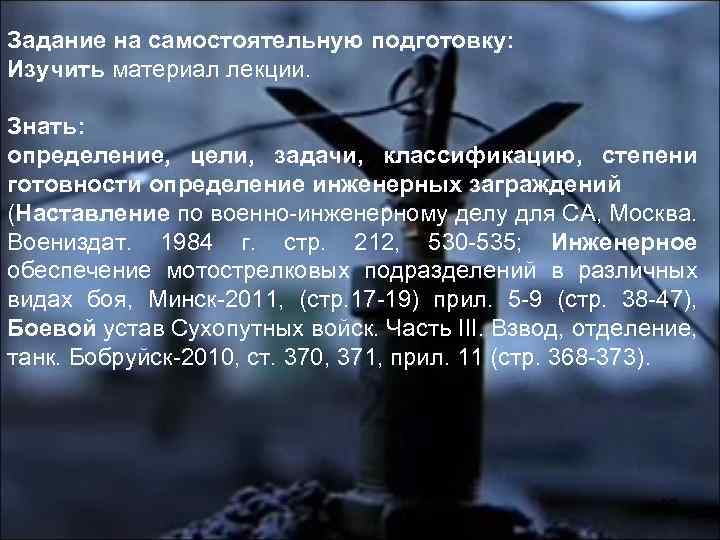

Задание на самостоятельную подготовку: Изучить материал лекции. Знать: определение, цели, задачи, классификацию, степени готовности определение инженерных заграждений (Наставление по военно-инженерному делу для СА, Москва. Воениздат. 1984 г. стр. 212, 530 -535; Инженерное обеспечение мотострелковых подразделений в различных видах боя, Минск-2011, (стр. 17 -19) прил. 5 -9 (стр. 38 -47), Боевой устав Сухопутных войск. Часть III. Взвод, отделение, танк. Бобруйск-2010, ст. 370, 371, прил. 11 (стр. 368 -373). 92

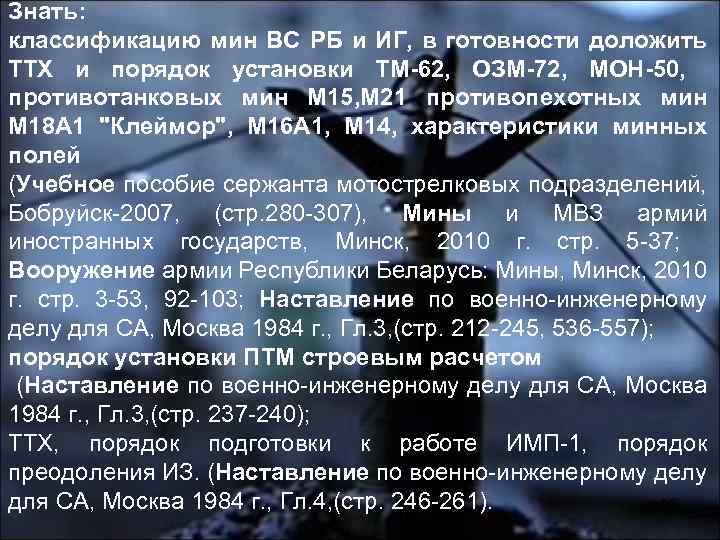

Знать: классификацию мин ВС РБ и ИГ, в готовности доложить ТТХ и порядок установки ТМ-62, ОЗМ-72, МОН-50, противотанковых мин М 15, М 21 противопехотных мин М 18 A 1 "Клеймор", М 16 A 1, М 14, характеристики минных полей (Учебное пособие сержанта мотострелковых подразделений, Бобруйск-2007, (стр. 280 -307), Мины и МВЗ армий иностранных государств, Минск, 2010 г. стр. 5 -37; Вооружение армии Республики Беларусь: Мины, Минск, 2010 г. стр. 3 -53, 92 -103; Наставление по военно-инженерному делу для СА, Москва 1984 г. , Гл. 3, (стр. 212 -245, 536 -557); порядок установки ПТМ строевым расчетом (Наставление по военно-инженерному делу для СА, Москва 1984 г. , Гл. 3, (стр. 237 -240); ТТХ, порядок подготовки к работе ИМП-1, порядок преодоления ИЗ. (Наставление по военно-инженерному делу для СА, Москва 1984 г. , Гл. 4, (стр. 246 -261). 93
