БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТРАНСПОРТА «ОГНЕВАЯ ПОДГОТОВКА» ЛЕКЦИЯ Тема № 3. Основы стрельбы из стрелкового оружия. 1

Учебные вопросы: 1 -ый учебный вопрос: Сведения из внутренней и внешней баллистики. 2 -ой учебный вопрос: Форма траектории и ее практическое значение. l 3 -ий учебный вопрос: Условия стрельбы и их влияние на полет пули (гранаты). l 4 -ый учебный вопрос: стрелкового оружия. l Проверка боя 2

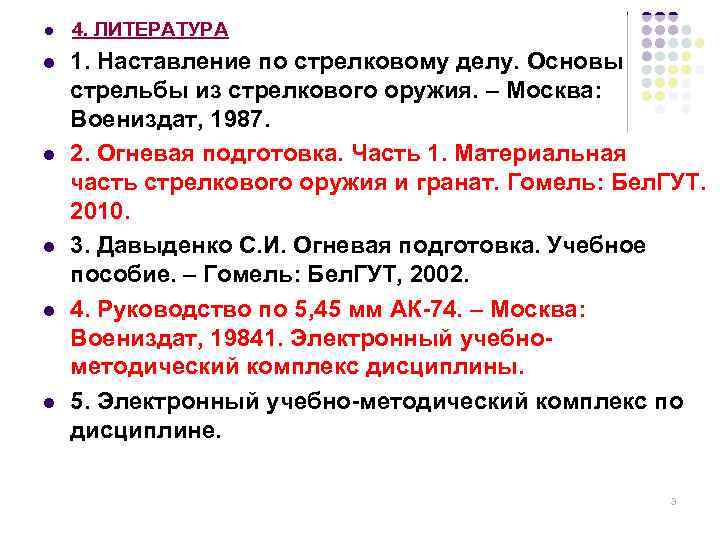

l 4. ЛИТЕРАТУРА l 1. Наставление по стрелковому делу. Основы стрельбы из стрелкового оружия. – Москва: Воениздат, 1987. 2. Огневая подготовка. Часть 1. Материальная часть стрелкового оружия и гранат. Гомель: Бел. ГУТ. 2010. 3. Давыденко С. И. Огневая подготовка. Учебное пособие. – Гомель: Бел. ГУТ, 2002. 4. Руководство по 5, 45 мм АК-74. – Москва: Воениздат, 19841. Электронный учебнометодический комплекс дисциплины. 5. Электронный учебно-методический комплекс по дисциплине. l l 3

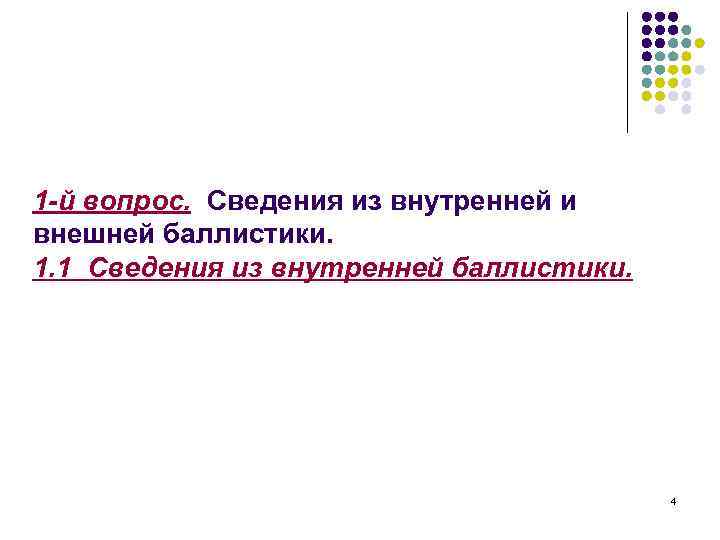

1 -й вопрос. Сведения из внутренней и внешней баллистики. 1. 1 Сведения из внутренней баллистики. 4

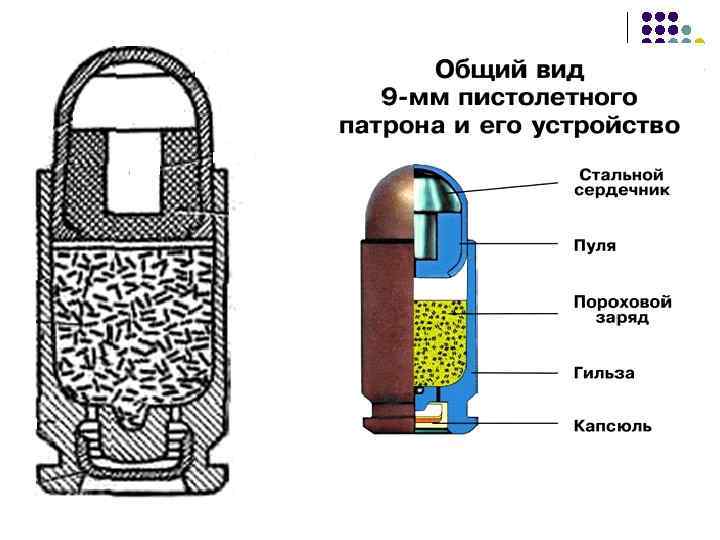

5

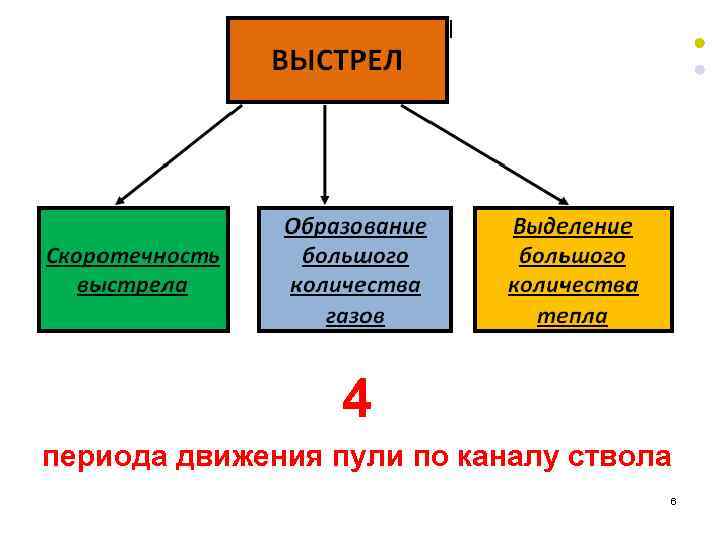

4 периода движения пули по каналу ствола 6

Периоды движения пули по каналу ствола. Предварительный период – от момента возгорания порохового заряда до момента полного врезания пули в нарезы канала ствола. 7 Давление форсирования (Рф) для стрелкового оружия составляет 250500 кг/см 2

Первый (основной) период – от начала движения пули до полного сгорания порохового заряда. Горение пороха происходит в быстроизменяющемся объеме. Рм – максимальное давление 8

Второй период длится от момента полного сгорания порохового заряда до момента вылета пули из канала ствола. Скорость пули в момент вылета ее из канала ствола (дульная скорость) несколько меньше начальной скорости. 9

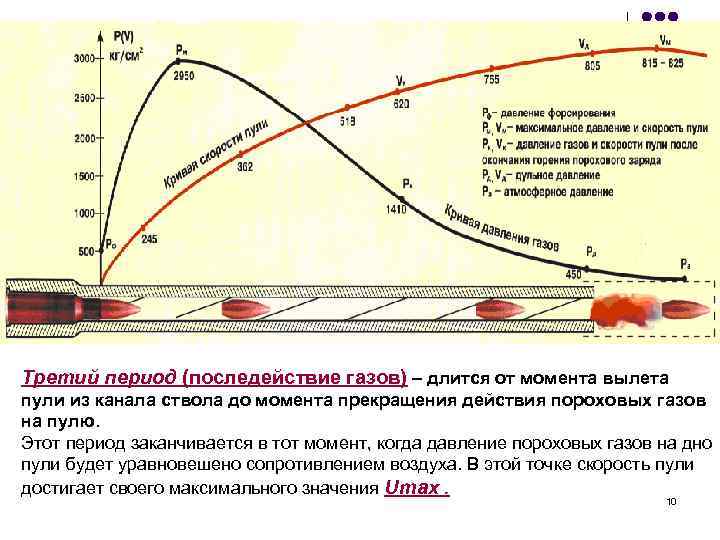

Третий период (последействие газов) – длится от момента вылета пули из канала ствола до момента прекращения действия пороховых газов на пулю. Этот период заканчивается в тот момент, когда давление пороховых газов на дно пули будет уравновешено сопротивлением воздуха. В этой точке скорость пули достигает своего максимального значения Umax. 10

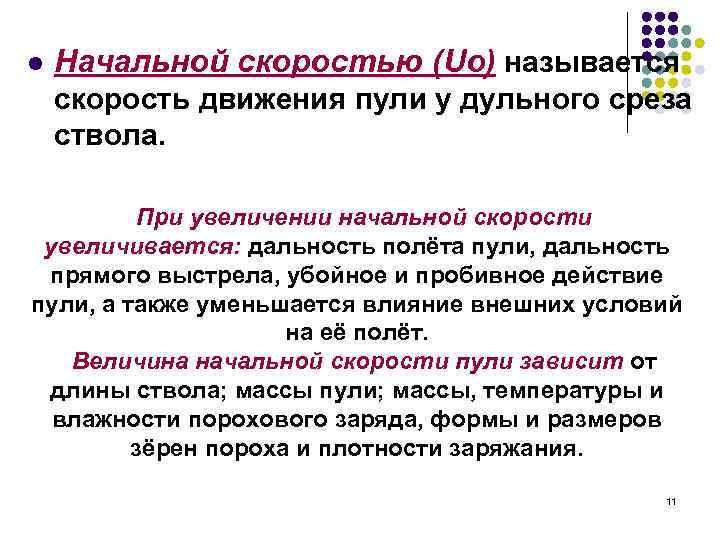

l Начальной скоростью (Uо) называется скорость движения пули у дульного среза ствола. При увеличении начальной скорости увеличивается: дальность полёта пули, дальность прямого выстрела, убойное и пробивное действие пули, а также уменьшается влияние внешних условий на её полёт. Величина начальной скорости пули зависит от длины ствола; массы пули; массы, температуры и влажности порохового заряда, формы и размеров зёрен пороха и плотности заряжания. 11

l Отдачей называется движение оружия (ствола) назад во время выстрела. Отдача ощущается в виде толчка в плечо, руку или грунт. Пороховые газы, образующиеся во время выстрела, давят во все стороны с одинаковой силой. Давление на стенки ствола приводят к упругим деформациям ствола, а давление на дно пули и гильзы приводит к поступательному движению пули и ствола. 12

l l Сила давления пороховых газов (сила отдачи) и сила сопротивления отдачи (упор приклада, рукоятки, центр тяжести оружия и т. д. ) расположены не на одной прямой и направлены в противоположные стороны. Они образуют пару сил, под действием которой дульная часть ствола оружия отклоняется кверху. Кроме того, при выстреле ствол оружия совершает колебательные движения — вибрирует. Колебания ствола, отдача оружия и другие причины приводят к образованию угла между направлением оси канала ствола до выстрела и направлением ее в момент вылета пули. Этот угол называется углом вылета. 13

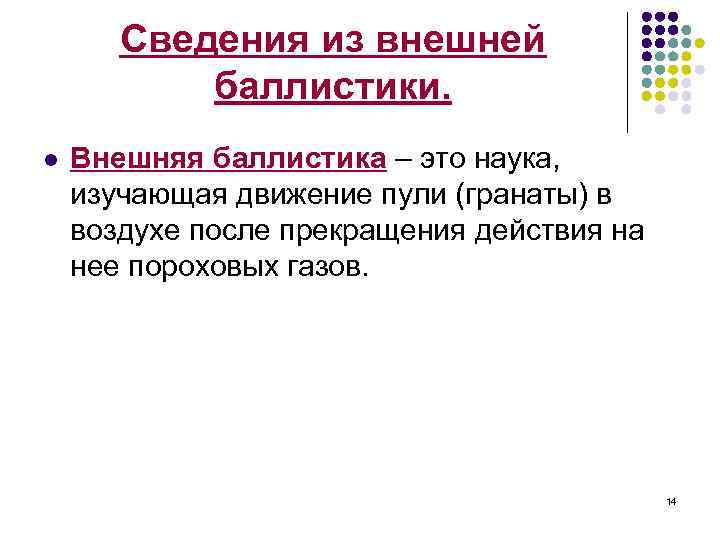

Сведения из внешней баллистики. l Внешняя баллистика – это наука, изучающая движение пули (гранаты) в воздухе после прекращения действия на нее пороховых газов. 14

Полёт пули в воздухе начинается по прямой линии, представляющей продолжение оси канала ствола в момент вылета пули. Эта линия называется линией бросания. 15

2 -ой учебный вопрос: Форма траектории и ее практическое значение. l Кривая линия, которую описывает центр тяжести пули при полёте в воздухе, называется траекторией. l Центр дульного среза ствола называется точкой вылета. Точка вылета является началом траектории. 16

l l l Выстрел, при котором траектория не поднимается над линией прицеливания выше цели на всем своем протяжении, называется прямым выстрелом. Точка на цели или вне ее, в которую наводится оружие, называется точкой прицеливания (наводки). Прямая линия, проходящая от глаза стрелка через середину прорези прицела (на уровне с ее краями) и вершину мушки в точку прицеливания, называется линией прицеливания. 17

l l l Расстояние на местности, на протяжении которого нисходящая ветвь траектории не превышает высоты цели, называется поражаемым пространством (глубиной поражаемого пространства). Пространство за укрытием, не пробиваемым пулей, от его гребня до точки встречи называется прикрытым пространством. Часть прикрытого пространства, на котором цель не может быть поражена при данной траектории, называется мертвым (непоражаемым) пространством. 18

3 -ий учебный вопрос: Условия стрельбы и их влияние на полет пули (гранаты). l l l l За нормальные (табличные) условия приняты следующие. а) Метеорологические условия: – атмосферное (барометрическое) давление на горизонте оружия 750 мм рт. ст. ; – температура воздуха на горизонте оружия +15° С; – относительная влажность воздуха 50% (относительной влажностью называется отношение количества водяных паров, содержащихся в воздухе, к наибольшему количеству водяных паров, которое может содержаться в воздухе при данной температуре); – ветер отсутствует (атмосфера неподвижна). б) Баллистические условия: – масса пули (гранаты), начальная скорость и угол вылета равны значениям, указанным в таблицах стрельбы; температура заряда +15° С; форма пули (гранаты) соответствует установленному чертежу; – высота мушки установлена по данным приведения оружия к нормальному бою; высоты (деления) прицела соответствуют табличным углам прицеливания. в) Топографические условия: – цель находится на горизонте оружия; 19 – боковой наклон оружия отсутствует.

Поправки на боковой умеренный ветер (4 м/с) под углом 90° к направлению стрельбы (округленно) Дальность стрельбы, м Автомат в метрах Пулемет в фигурах человека в метрах в фигурах человека в делениях целика 100 0, 03 0. 02 200 0, 11 0, 10 — — 300 0, 23 0, 5 0. 23 0, 5 400 0, 52 1. 0 0, 46 1, 0 0, 5 500 0, 87 1. 5 0. 78 1, 5 1, 0 600 1, 34 2. 5 1, 22 2, 5 1, 0 700 2, 03 4 1, 81 3, 5 1, 0 800 2, 86 5, 5 2, 57 5, 0 1, 5 900 3, 77 7, 5 3, 44 7, 0 20 1000 4, 92 10, 0 4, 42 9, 0 2, 0

4 -ый учебный вопрос: Проверка боя стрелкового оружия. 21

l l Рис. Определение средней точки попадания: а, б—по четырем пробоинам; в—по трем пробоинам; г —. определение оторвавшейся пробоины; д — при стрельбе автоматическим огнем 22

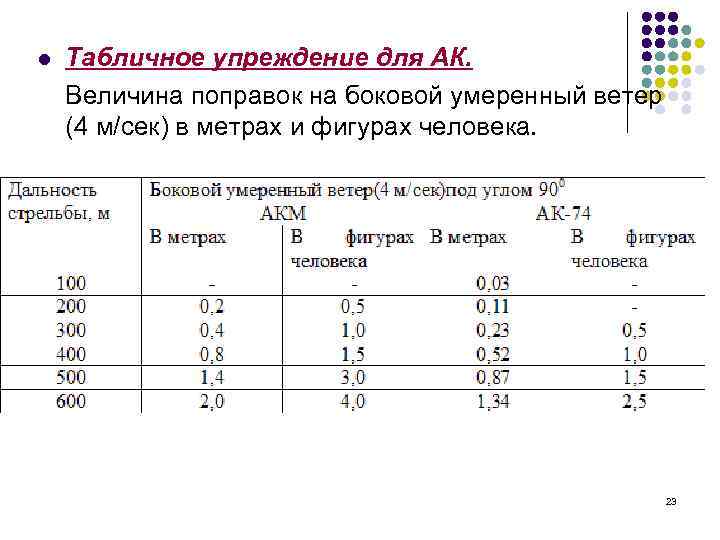

l Табличное упреждение для АК. Величина поправок на боковой умеренный ветер (4 м/сек) в метрах и фигурах человека. 23

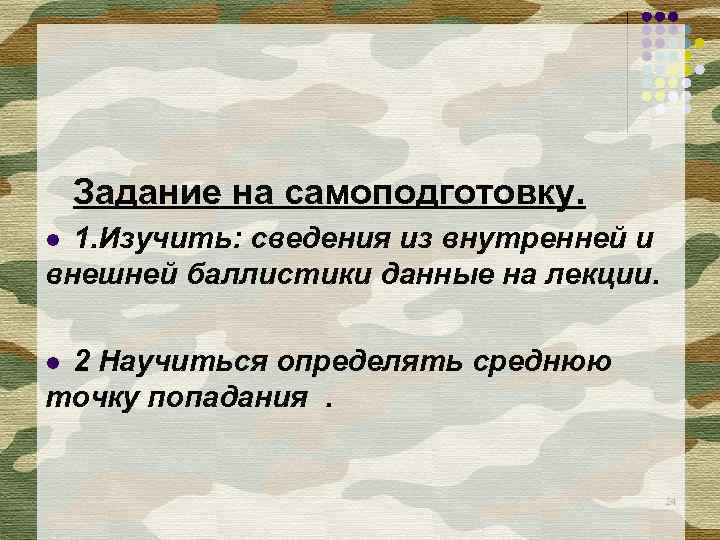

Задание на самоподготовку. 1. Изучить: сведения из внутренней и внешней баллистики данные на лекции. l 2 Научиться определять среднюю точку попадания. l 24

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТРАНСПОРТА Разработал подполковник С. В. Никитенко 25
