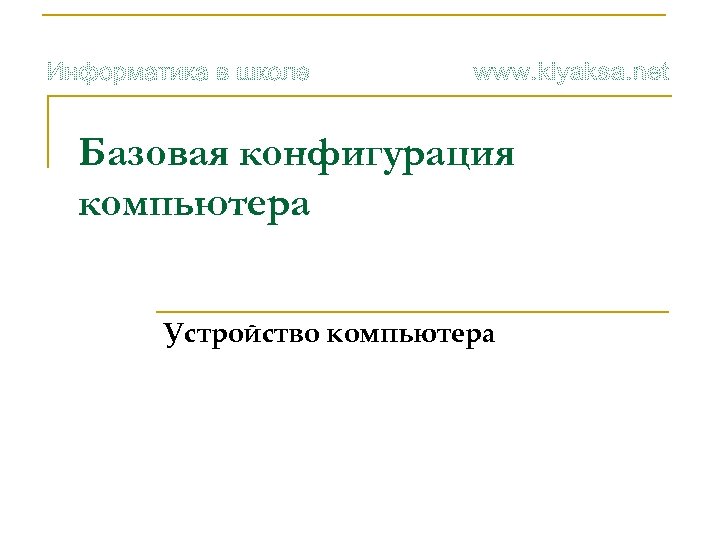

Базовая конфигурация компьютера Устройство компьютера

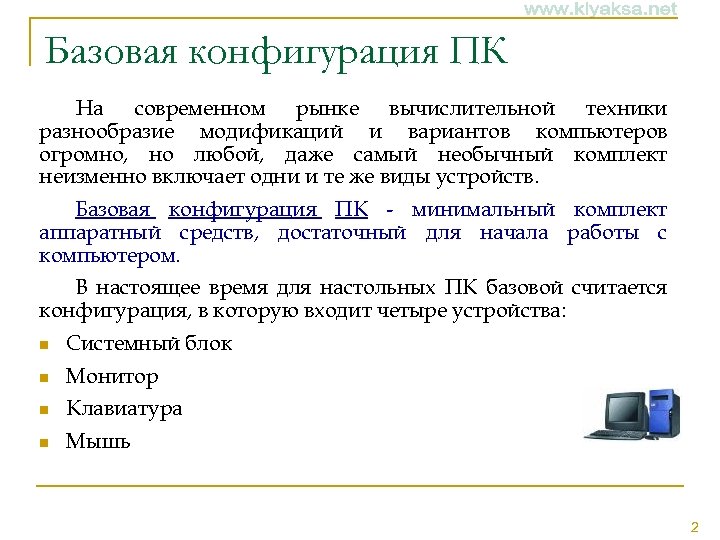

Базовая конфигурация ПК На современном рынке вычислительной техники разнообразие модификаций и вариантов компьютеров огромно, но любой, даже самый необычный комплект неизменно включает одни и те же виды устройств. Базовая конфигурация ПК - минимальный комплект аппаратный средств, достаточный для начала работы с компьютером. В настоящее время для настольных ПК базовой считается конфигурация, в которую входит четыре устройства: n Системный блок n Монитор n Клавиатура n Мышь 2

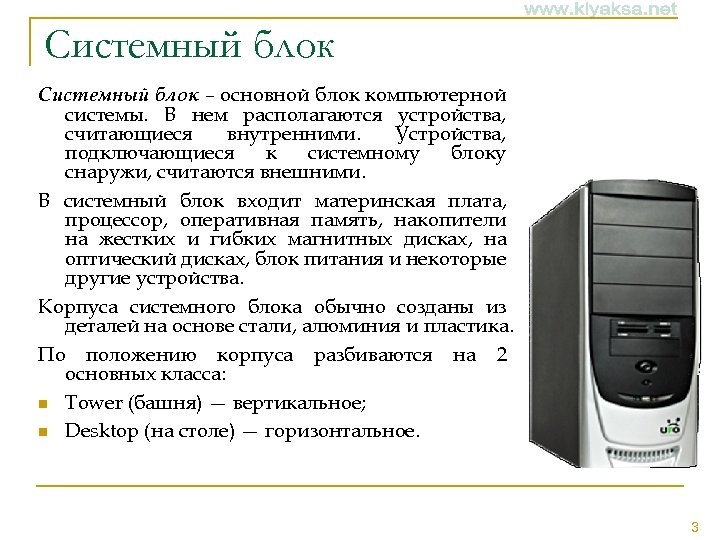

Системный блок – основной блок компьютерной системы. В нем располагаются устройства, считающиеся внутренними. Устройства, подключающиеся к системному блоку снаружи, считаются внешними. В системный блок входит материнская плата, процессор, оперативная память, накопители на жестких и гибких магнитных дисках, на оптический дисках, блок питания и некоторые другие устройства. Корпуса системного блока обычно созданы из деталей на основе стали, алюминия и пластика. По положению корпуса разбиваются на 2 основных класса: n Tower (башня) — вертикальное; n Desktop (на столе) — горизонтальное. 3

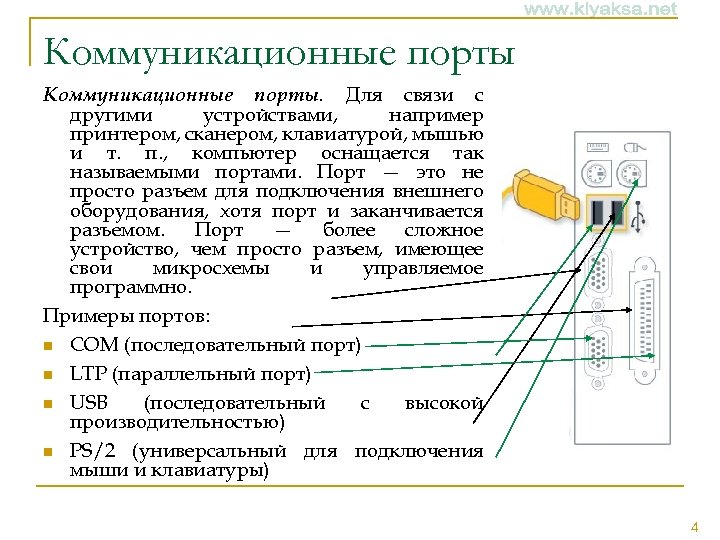

Коммуникационные порты. Для связи с другими устройствами, например принтером, сканером, клавиатурой, мышью и т. п. , компьютер оснащается так называемыми портами. Порт — это не просто разъем для подключения внешнего оборудования, хотя порт и заканчивается разъемом. Порт — более сложное устройство, чем просто разъем, имеющее свои микросхемы и управляемое программно. Примеры портов: n COM (последовательный порт) n LTP (параллельный порт) n USB (последовательный с высокой производительностью) n PS/2 (универсальный для подключения мыши и клавиатуры) 4

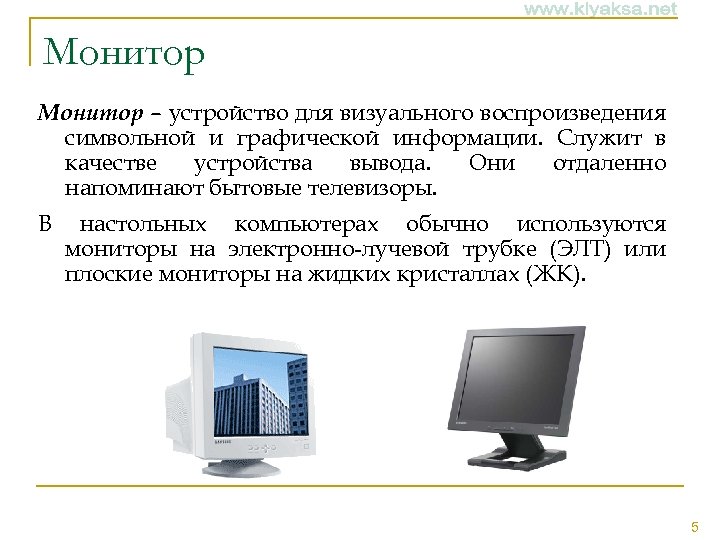

Монитор – устройство для визуального воспроизведения символьной и графической информации. Служит в качестве устройства вывода. Они отдаленно напоминают бытовые телевизоры. В настольных компьютерах обычно используются мониторы на электронно-лучевой трубке (ЭЛТ) или плоские мониторы на жидких кристаллах (ЖК). 5

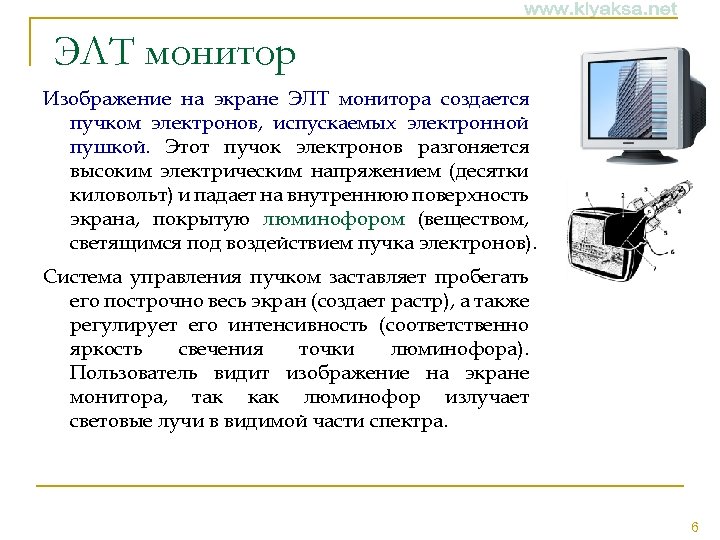

ЭЛТ монитор Изображение на экране ЭЛТ монитора создается пучком электронов, испускаемых электронной пушкой. Этот пучок электронов разгоняется высоким электрическим напряжением (десятки киловольт) и падает на внутреннюю поверхность экрана, покрытую люминофором (веществом, светящимся под воздействием пучка электронов). Система управления пучком заставляет пробегать его построчно весь экран (создает растр), а также регулирует его интенсивность (соответственно яркость свечения точки люминофора). Пользователь видит изображение на экране монитора, так как люминофор излучает световые лучи в видимой части спектра. 6

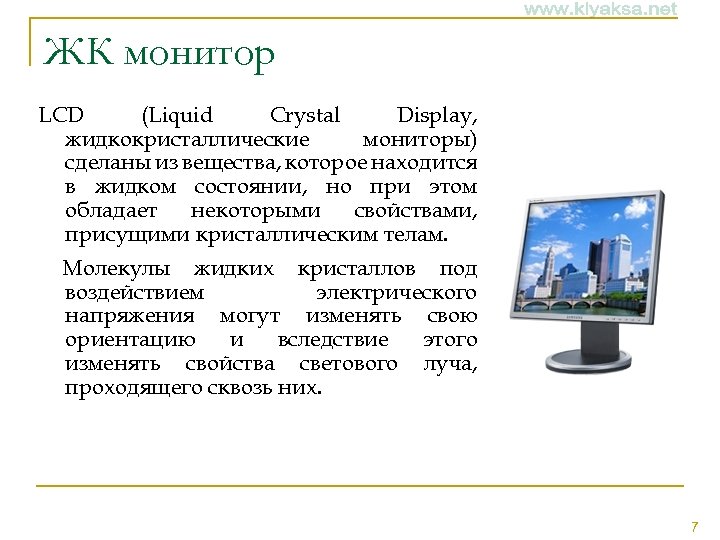

ЖК монитор LCD (Liquid Crystal Display, жидкокристаллические мониторы) сделаны из вещества, которое находится в жидком состоянии, но при этом обладает некоторыми свойствами, присущими кристаллическим телам. Молекулы жидких кристаллов под воздействием электрического напряжения могут изменять свою ориентацию и вследствие этого изменять свойства светового луча, проходящего сквозь них. 7

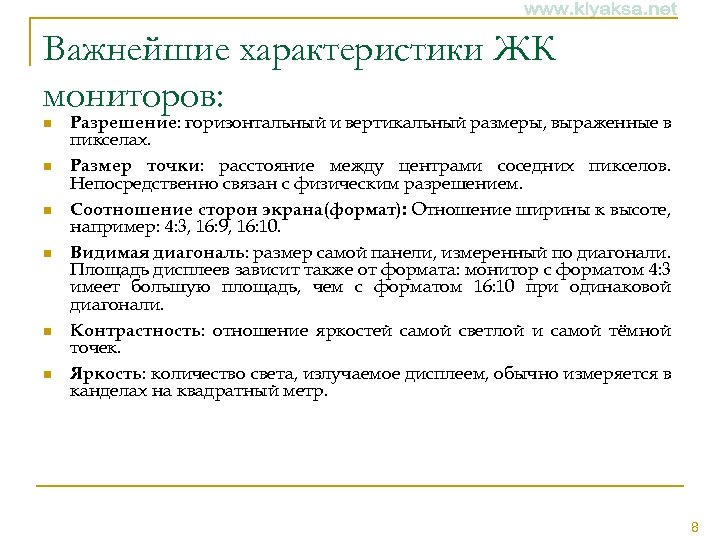

Важнейшие характеристики ЖК мониторов: n n n Разрешение: горизонтальный и вертикальный размеры, выраженные в пикселах. Размер точки: расстояние между центрами соседних пикселов. Непосредственно связан с физическим разрешением. Соотношение сторон экрана(формат): Отношение ширины к высоте, например: 4: 3, 16: 9, 16: 10. Видимая диагональ: размер самой панели, измеренный по диагонали. Площадь дисплеев зависит также от формата: монитор с форматом 4: 3 имеет большую площадь, чем с форматом 16: 10 при одинаковой диагонали. Контрастность: отношение яркостей самой светлой и самой тёмной точек. Яркость: количество света, излучаемое дисплеем, обычно измеряется в канделах на квадратный метр. 8

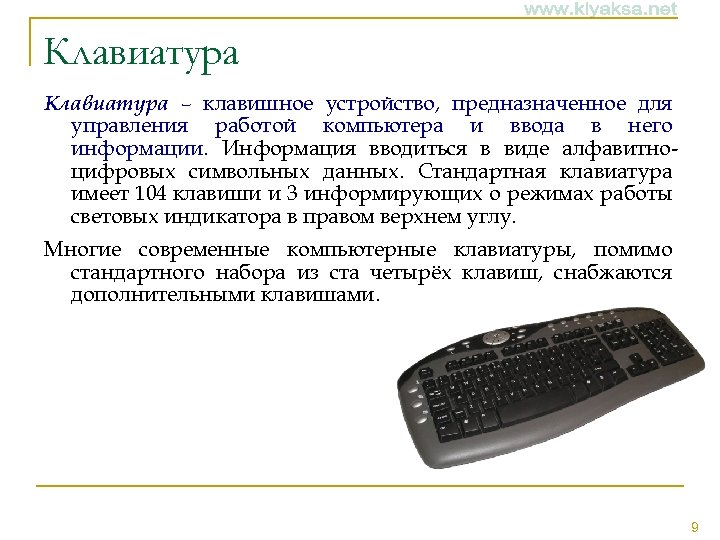

Клавиатура – клавишное устройство, предназначенное для управления работой компьютера и ввода в него информации. Информация вводиться в виде алфавитноцифровых символьных данных. Стандартная клавиатура имеет 104 клавиши и 3 информирующих о режимах работы световых индикатора в правом верхнем углу. Многие современные компьютерные клавиатуры, помимо стандартного набора из ста четырёх клавиш, снабжаются дополнительными клавишами. 9

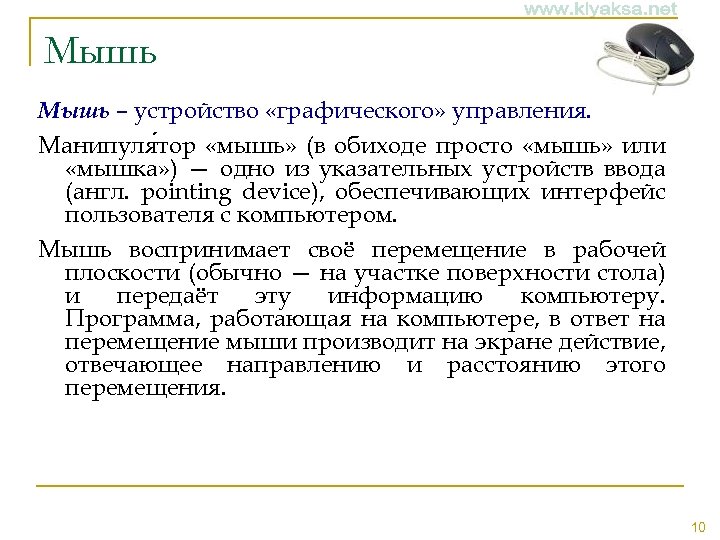

Мышь – устройство «графического» управления. Манипуля тор «мышь» (в обиходе просто «мышь» или «мышка» ) — одно из указательных устройств ввода (англ. pointing device), обеспечивающих интерфейс пользователя с компьютером. Мышь воспринимает своё перемещение в рабочей плоскости (обычно — на участке поверхности стола) и передаёт эту информацию компьютеру. Программа, работающая на компьютере, в ответ на перемещение мыши производит на экране действие, отвечающее направлению и расстоянию этого перемещения. 10

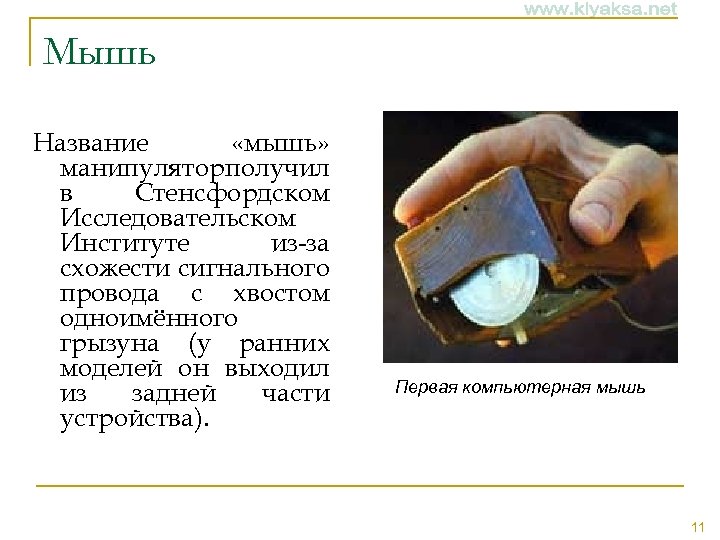

Мышь Название «мышь» манипуляторполучил в Стенсфордском Исследовательском Институте из-за схожести сигнального провода с хвостом одноимённого грызуна (у ранних моделей он выходил из задней части устройства). Первая компьютерная мышь 11

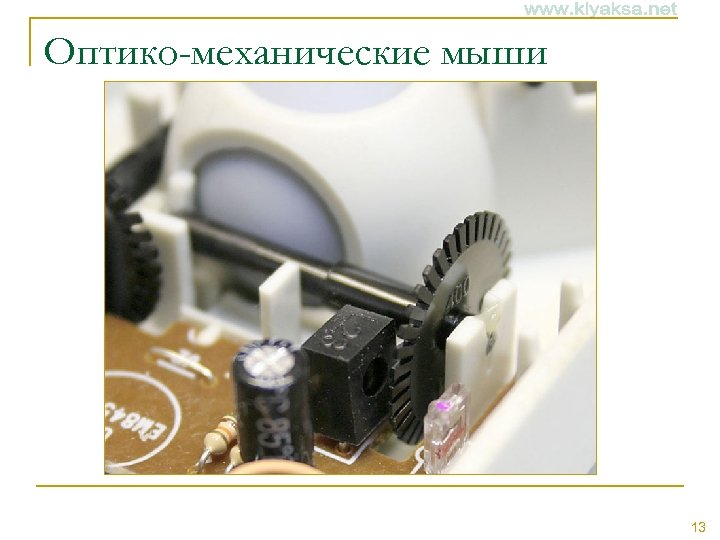

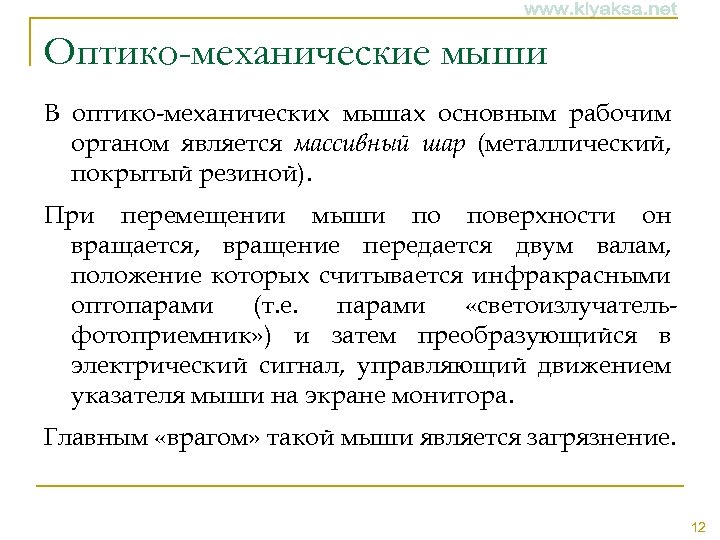

Оптико-механические мыши В оптико-механических мышах основным рабочим органом является массивный шар (металлический, покрытый резиной). При перемещении мыши по поверхности он вращается, вращение передается двум валам, положение которых считывается инфракрасными оптопарами (т. е. парами «светоизлучательфотоприемник» ) и затем преобразующийся в электрический сигнал, управляющий движением указателя мыши на экране монитора. Главным «врагом» такой мыши является загрязнение. 12
Оптико-механические мыши 13

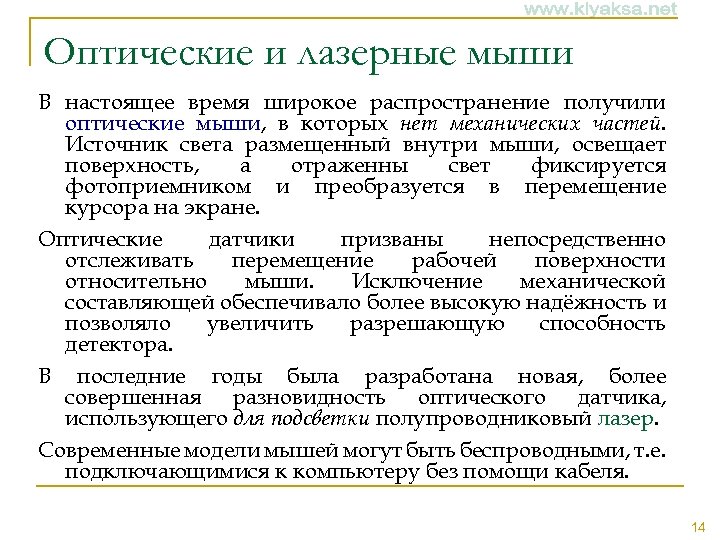

Оптические и лазерные мыши В настоящее время широкое распространение получили оптические мыши, в которых нет механических частей. Источник света размещенный внутри мыши, освещает поверхность, а отраженны свет фиксируется фотоприемником и преобразуется в перемещение курсора на экране. Оптические датчики призваны непосредственно отслеживать перемещение рабочей поверхности относительно мыши. Исключение механической составляющей обеспечивало более высокую надёжность и позволяло увеличить разрешающую способность детектора. В последние годы была разработана новая, более совершенная разновидность оптического датчика, использующего для подсветки полупроводниковый лазер. Современные модели мышей могут быть беспроводными, т. е. подключающимися к компьютеру без помощи кабеля. 14

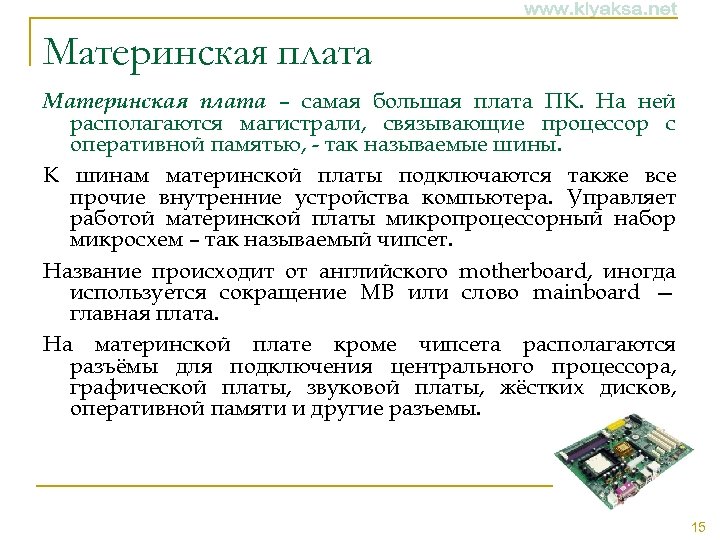

Материнская плата – самая большая плата ПК. На ней располагаются магистрали, связывающие процессор с оперативной памятью, - так называемые шины. К шинам материнской платы подключаются также все прочие внутренние устройства компьютера. Управляет работой материнской платы микропроцессорный набор микросхем – так называемый чипсет. Название происходит от английского motherboard, иногда используется сокращение MB или слово mainboard — главная плата. На материнской плате кроме чипсета располагаются разъёмы для подключения центрального процессора, графической платы, звуковой платы, жёстких дисков, оперативной памяти и другие разъемы. 15

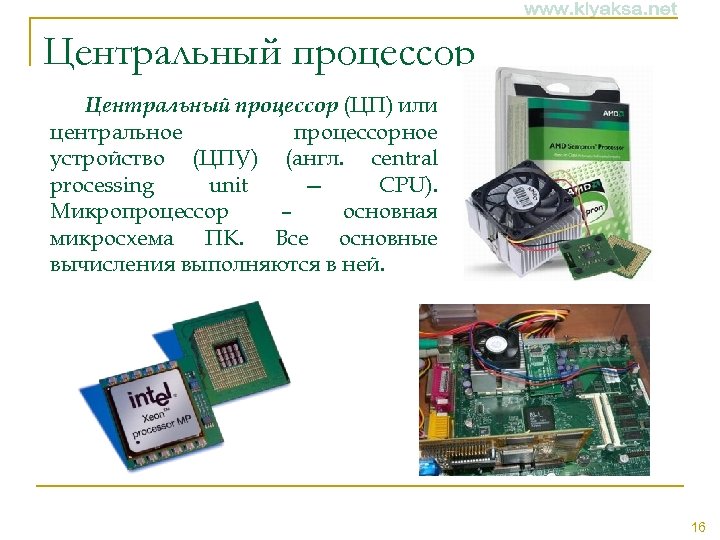

Центральный процессор (ЦП) или центральное процессорное устройство (ЦПУ) (англ. central processing unit — CPU). Микропроцессор – основная микросхема ПК. Все основные вычисления выполняются в ней. 16

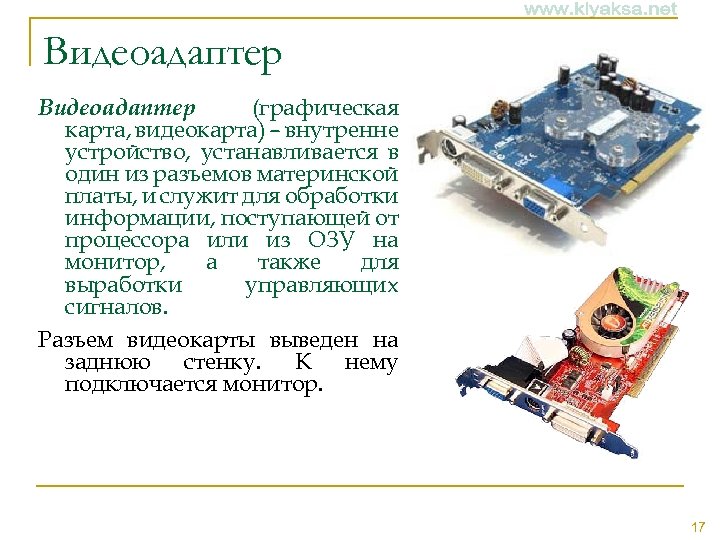

Видеоадаптер (графическая карта, видеокарта) – внутренне устройство, устанавливается в один из разъемов материнской платы, и служит для обработки информации, поступающей от процессора или из ОЗУ на монитор, а также для выработки управляющих сигналов. Разъем видеокарты выведен на заднюю стенку. К нему подключается монитор. 17

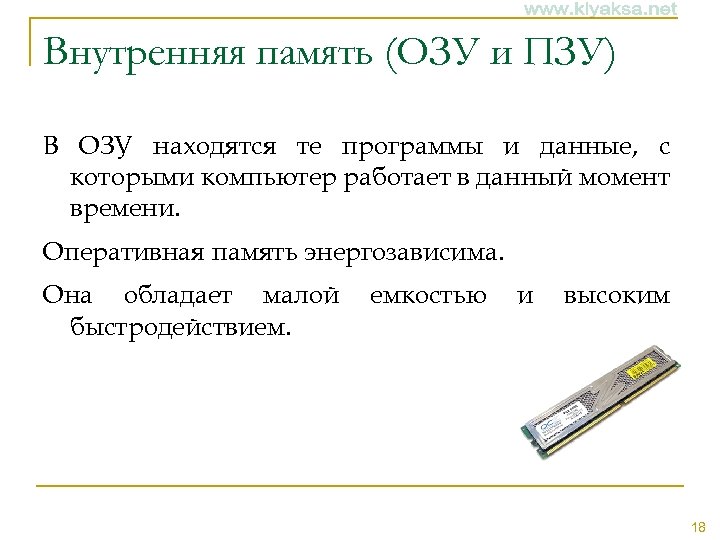

Внутренняя память (ОЗУ и ПЗУ) В ОЗУ находятся те программы и данные, с которыми компьютер работает в данный момент времени. Оперативная память энергозависима. Она обладает малой быстродействием. емкостью и высоким 18
Свойства внутренней памяти: n Дискретность Дискретные объекты состоят из отдельных частиц. Например, песок дискретен, т. к. состоит из песчинок. Память состоит из отдельных ячеек – битов. n Адресуемость Во внутренней памяти компьютера все байты пронумерованы. Нумерация начинается с нуля. Порядковый номер байта называется его адресом. Занесение информации в память, а также извлечение ее из памяти, проводится по адресам. Память можно представить как и многоквартирный дом, в котором каждая квартира – это байт, а номер квартиры – это адрес. Для того, чтобы почта дошла по назначению, необходимо указать правильный адрес. Именно так, по адресам, обращается к внутренней памяти процессор компьютера. 19
Внешняя память Основной функцией внешней памяти компьютера является способность долговременно хранить большой объем информации (программы, документы, аудио- и видеоклипы и т. д. ). Устройство, которое обеспечивает запись/считывание информации, называется накопителем или дисководом, а хранится информация на носителях (например, дискетах). В накопителях на гибких магнитных дисках (НГМД или дискетах) и накопителях на жестких магнитных дисках (НЖМД или винчестерах), в основу записи, хранения и считывания информации положен магнитный принцип, а в лазерных дисководах — оптический принцип. 20
Гибкие магнитные диски (floppy disk) помещаются в пластмассовый корпус. Такой носитель информации называется дискетой. Дискета вставляется в дисковод, вращающий диск с постоянной угловой скоростью. Магнитная головка дисковода устанавливается на определенную концентрическую дорожку диска, на которую и записывается (или считывается) информация. Информационная ёмкость дискеты невелика и составляет всего 1. 44 Мбайт. Скорость записи и считывания информации также мала (около 50 Кбайт/с) из-за медленного вращения диска (360 об. /мин). 21

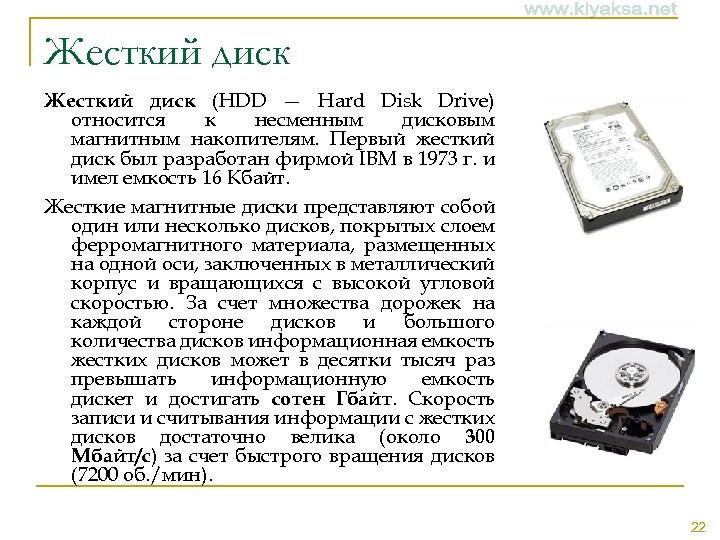

Жесткий диск (HDD — Hard Disk Drive) относится к несменным дисковым магнитным накопителям. Первый жесткий диск был разработан фирмой IBM в 1973 г. и имел емкость 16 Кбайт. Жесткие магнитные диски представляют собой один или несколько дисков, покрытых слоем ферромагнитного материала, размещенных на одной оси, заключенных в металлический корпус и вращающихся с высокой угловой скоростью. За счет множества дорожек на каждой стороне дисков и большого количества дисков информационная емкость жестких дисков может в десятки тысяч раз превышать информационную емкость дискет и достигать сотен Гбайт. Скорость записи и считывания информации с жестких дисков достаточно велика (около 300 Мбайт/с) за счет быстрого вращения дисков (7200 об. /мин). 22

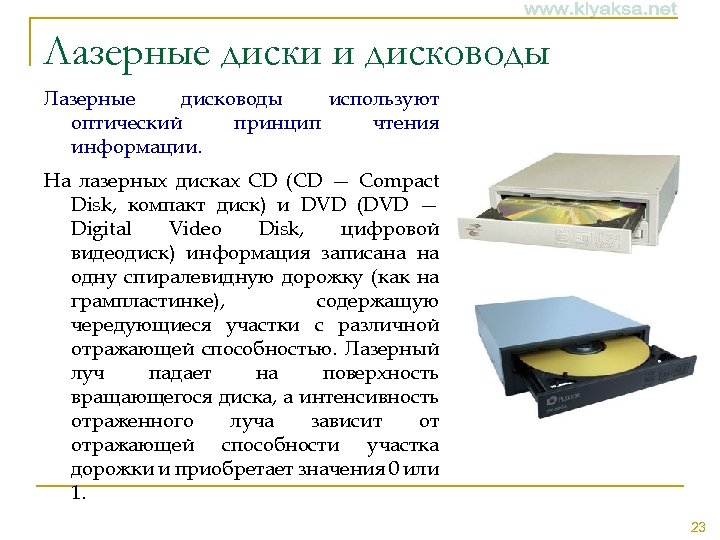

Лазерные диски и дисководы Лазерные дисководы используют оптический принцип чтения информации. На лазерных дисках CD (CD — Compact Disk, компакт диск) и DVD (DVD — Digital Video Disk, цифровой видеодиск) информация записана на одну спиралевидную дорожку (как на грампластинке), содержащую чередующиеся участки с различной отражающей способностью. Лазерный луч падает на поверхность вращающегося диска, а интенсивность отраженного луча зависит от отражающей способности участка дорожки и приобретает значения 0 или 1. 23
Blu-ray Disc - следующие поколение формата оптических Blu-ray Disc или сокращённо BD (от англ. blue ray — голубой луч и disc — диск) — это следующие поколение формата оптических дисков — используемый для хранения цифровых данных, включая видео высокой чёткости с повышенной плотностью. Blu-ray (букв. «голубой-луч» ) получил своё название от коротковолнового 405 нм «синего» (технически синефиолетового) лазера, который позволяет записывать и считывать намного больше данных, чем на DVD, который имеет те же физические объёмы, но использует для записи и воспроизведения красный лазер большей длины волны (650 нм). Однослойный диск Blu-ray (BD) может хранить до 27 Гбайт информации. 24
Устройства на основе flash-памяти Flash-память - это энергонезависимый тип памяти, позволяющий записывать и хранить данные в микросхемах. Устройства на основе flash-памяти не имеют в своём составе движущихся частей, что обеспечивает высокую сохранность данных при их использовании в мобильных устройствах. Флеш-память была открыта Фудзи Масуока, когда он работал в Toshiba в 1984. USB Flash Drive(флэшка или флеш-накопитель) — носитель информации, подключаемый к компьютеру или иному считывающему устройству через стандартный разъём USB. 25

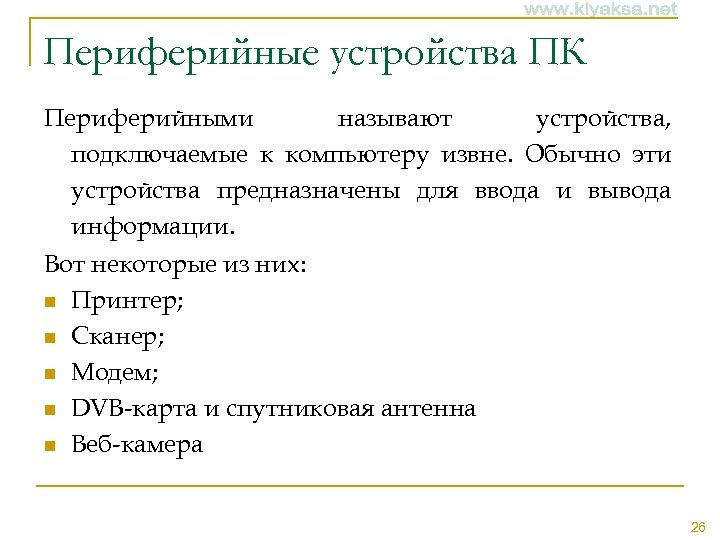

Периферийные устройства ПК Периферийными называют устройства, подключаемые к компьютеру извне. Обычно эти устройства предназначены для ввода и вывода информации. Вот некоторые из них: n Принтер; n Сканер; n Модем; n DVB-карта и спутниковая антенна n Веб-камера 26

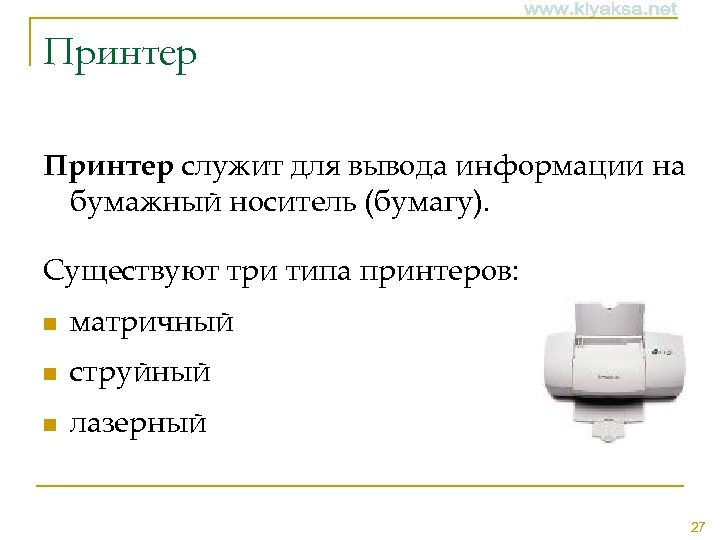

Принтер служит для вывода информации на бумажный носитель (бумагу). Существуют три типа принтеров: n матричный n струйный n лазерный 27

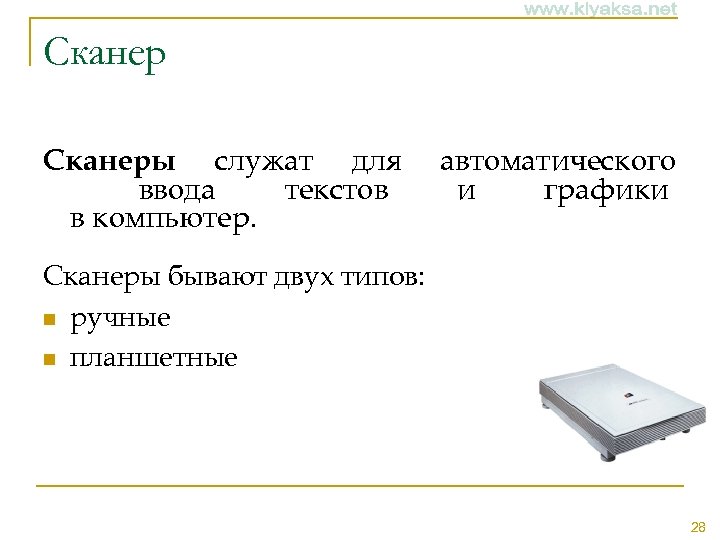

Сканеры служат для ввода текстов в компьютер. автоматического и графики Сканеры бывают двух типов: n ручные n планшетные 28

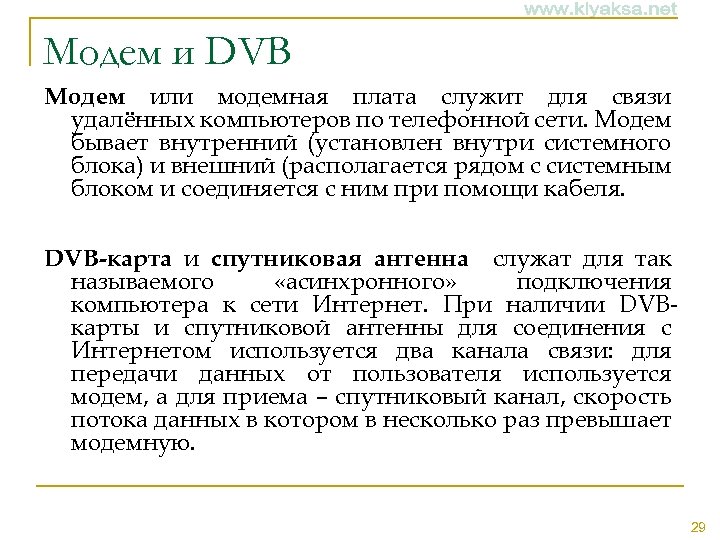

Модем и DVB Модем или модемная плата служит для связи удалённых компьютеров по телефонной сети. Модем бывает внутренний (установлен внутри системного блока) и внешний (располагается рядом с системным блоком и соединяется с ним при помощи кабеля. DVB-карта и спутниковая антенна служат для так называемого «асинхронного» подключения компьютера к сети Интернет. При наличии DVBкарты и спутниковой антенны для соединения с Интернетом используется два канала связи: для передачи данных от пользователя используется модем, а для приема – спутниковый канал, скорость потока данных в котором в несколько раз превышает модемную. 29

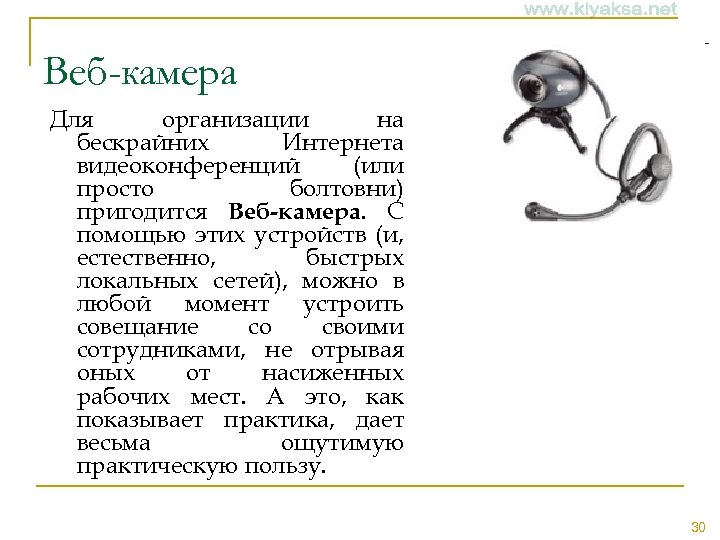

Веб-камера Для организации на бескрайних Интернета видеоконференций (или просто болтовни) пригодится Веб-камера. С помощью этих устройств (и, естественно, быстрых локальных сетей), можно в любой момент устроить совещание со своими сотрудниками, не отрывая оных от насиженных рабочих мест. А это, как показывает практика, дает весьма ощутимую практическую пользу. 30

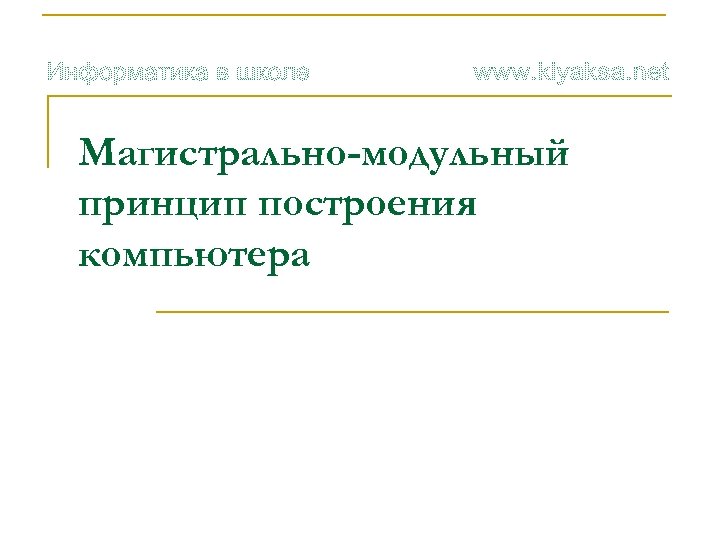

Магистрально-модульный принцип построения компьютера

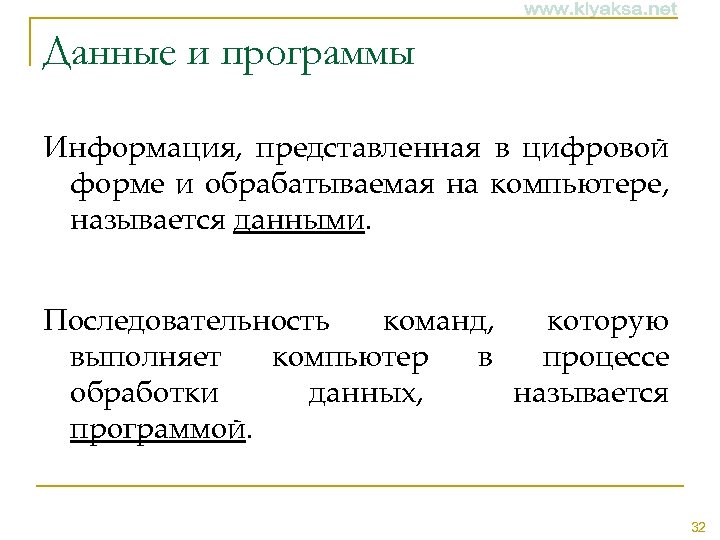

Данные и программы Информация, представленная в цифровой форме и обрабатываемая на компьютере, называется данными. Последовательность команд, которую выполняет компьютер в процессе обработки данных, называется программой. 32

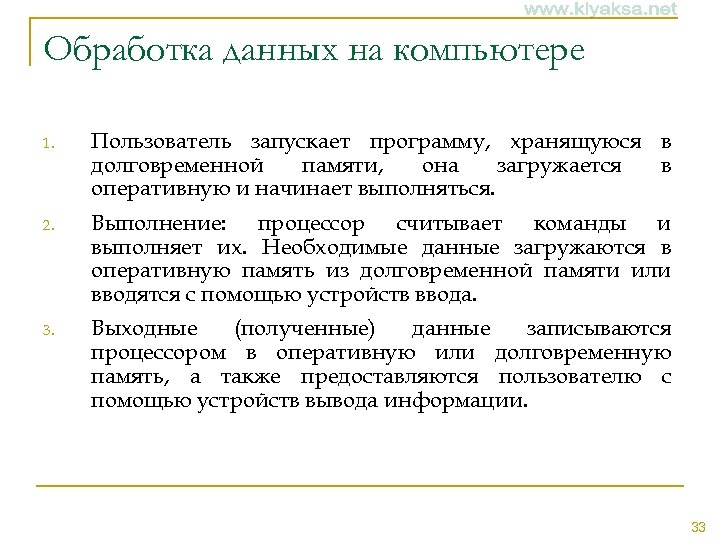

Обработка данных на компьютере 1. Пользователь запускает программу, хранящуюся в долговременной памяти, она загружается в оперативную и начинает выполняться. 2. Выполнение: процессор считывает команды и выполняет их. Необходимые данные загружаются в оперативную память из долговременной памяти или вводятся с помощью устройств ввода. 3. Выходные (полученные) данные записываются процессором в оперативную или долговременную память, а также предоставляются пользователю с помощью устройств вывода информации. 33

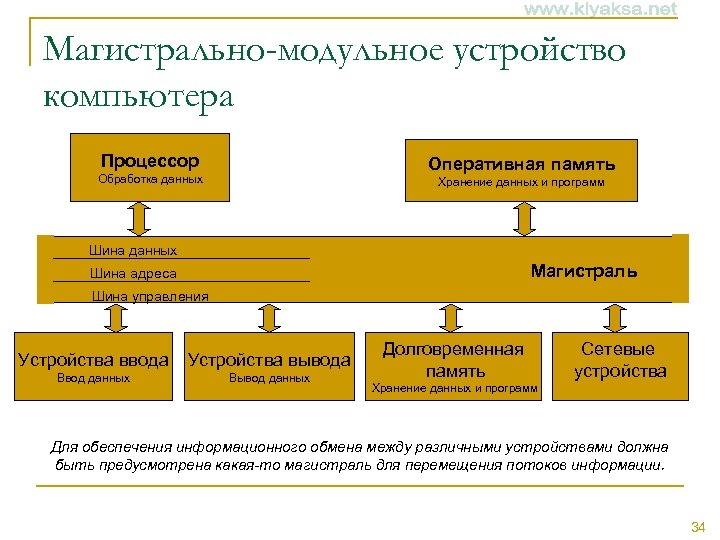

Магистрально-модульное устройство компьютера Процессор Оперативная память Обработка данных Хранение данных и программ Шина данных Магистраль Шина адреса Шина управления Устройства ввода Устройства вывода Ввод данных Вывод данных Долговременная память Сетевые устройства Хранение данных и программ Для обеспечения информационного обмена между различными устройствами должна быть предусмотрена какая-то магистраль для перемещения потоков информации. 34

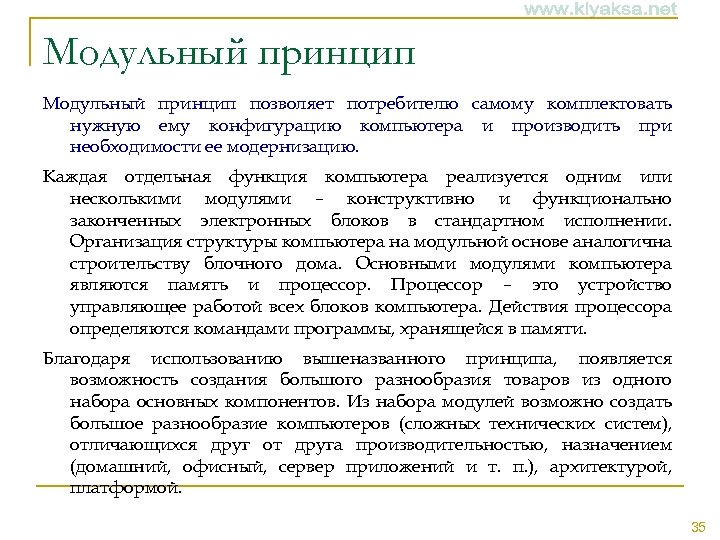

Модульный принцип позволяет потребителю самому комплектовать нужную ему конфигурацию компьютера и производить при необходимости ее модернизацию. Каждая отдельная функция компьютера реализуется одним или несколькими модулями – конструктивно и функционально законченных электронных блоков в стандартном исполнении. Организация структуры компьютера на модульной основе аналогична строительству блочного дома. Основными модулями компьютера являются память и процессор. Процессор – это устройство управляющее работой всех блоков компьютера. Действия процессора определяются командами программы, хранящейся в памяти. Благодаря использованию вышеназванного принципа, появляется возможность создания большого разнообразия товаров из одного набора основных компонентов. Из набора модулей возможно создать большое разнообразие компьютеров (сложных технических систем), отличающихся друг от друга производительностью, назначением (домашний, офисный, сервер приложений и т. п. ), архитектурой, платформой. 35
Магистрально-модульный принцип Модульная организация опирается на магистральный (шинный) принцип обмена информацией между устройствами. Магистрально-модульный принцип имеет ряд достоинств: n n n для работы с внешними устройствами используются те же команды процессора, что и для работы с памятью. подключение к магистрали дополнительных устройств не требует изменений в уже существующих устройствах, процессоре, памяти. меняя состав модулей можно изменять мощность назначение компьютера в процессе его эксплуатации. и 36

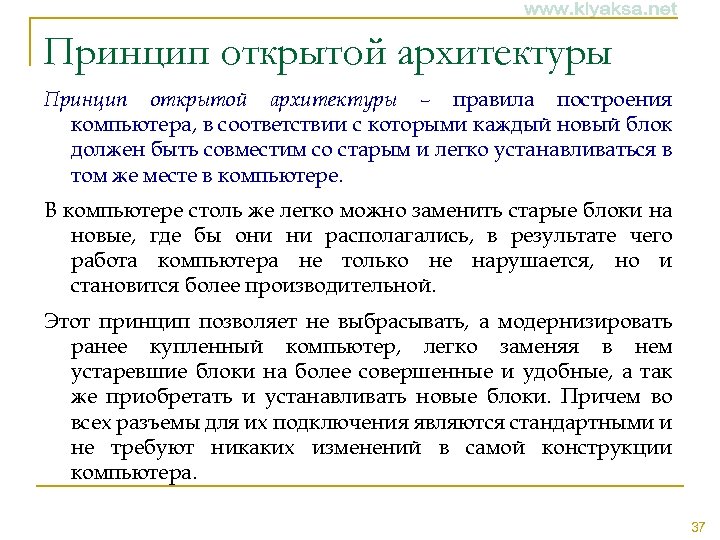

Принцип открытой архитектуры – правила построения компьютера, в соответствии с которыми каждый новый блок должен быть совместим со старым и легко устанавливаться в том же месте в компьютере. В компьютере столь же легко можно заменить старые блоки на новые, где бы они ни располагались, в результате чего работа компьютера не только не нарушается, но и становится более производительной. Этот принцип позволяет не выбрасывать, а модернизировать ранее купленный компьютер, легко заменяя в нем устаревшие блоки на более совершенные и удобные, а так же приобретать и устанавливать новые блоки. Причем во всех разъемы для их подключения являются стандартными и не требуют никаких изменений в самой конструкции компьютера. 37
