Базовая ER-модель

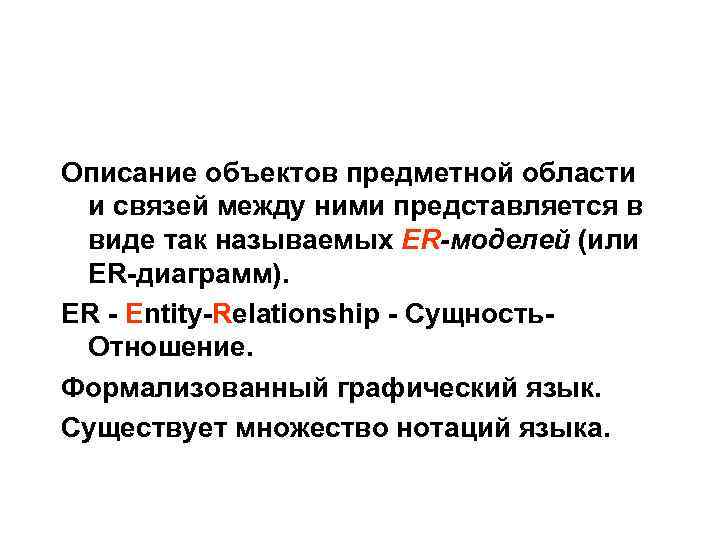

Описание объектов предметной области и связей между ними представляется в виде так называемых ER-моделей (или ER-диаграмм). ER - Entity-Relationship - Сущность. Отношение. Формализованный графический язык. Существует множество нотаций языка.

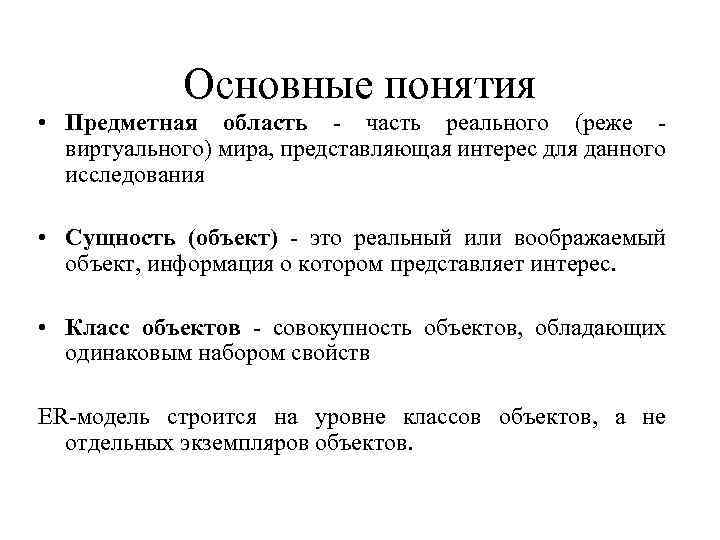

Основные понятия • Предметная область - часть реального (реже виртуального) мира, представляющая интерес для данного исследования • Сущность (объект) - это реальный или воображаемый объект, информация о котором представляет интерес. • Класс объектов - совокупность объектов, обладающих одинаковым набором свойств ER-модель строится на уровне классов объектов, а не отдельных экземпляров объектов.

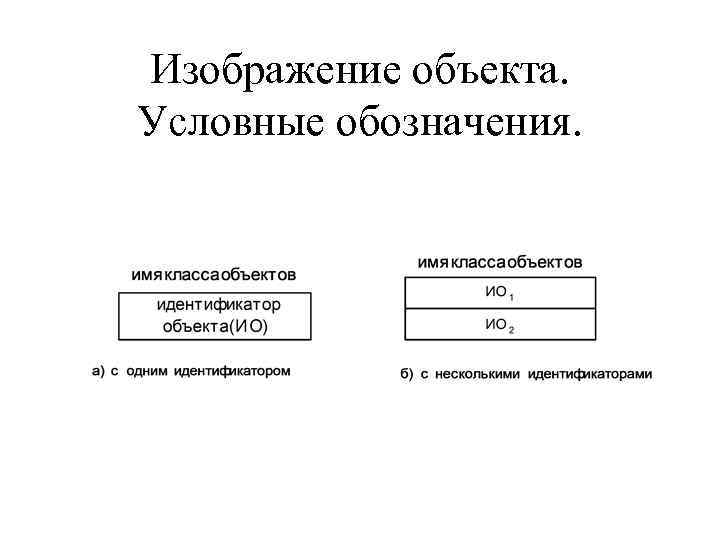

Изображение объекта. Условные обозначения.

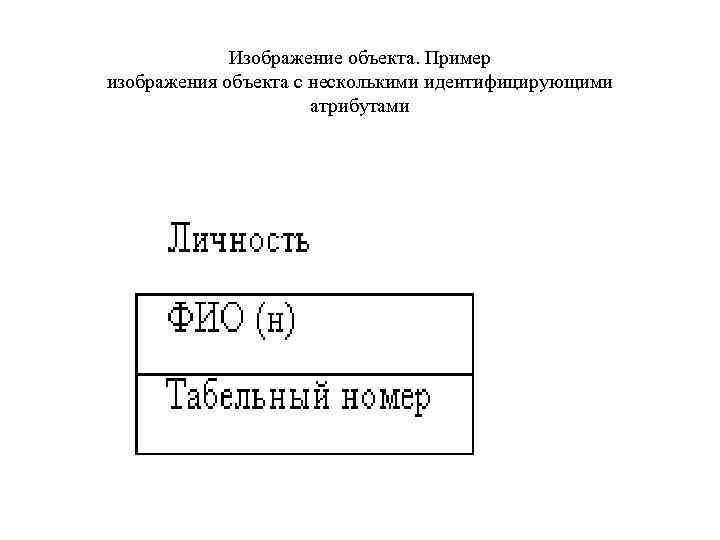

Изображение объекта. Пример изображения объекта с несколькими идентифицирующими атрибутами
свойство – характеристика, описывающие состояние каждой сущности

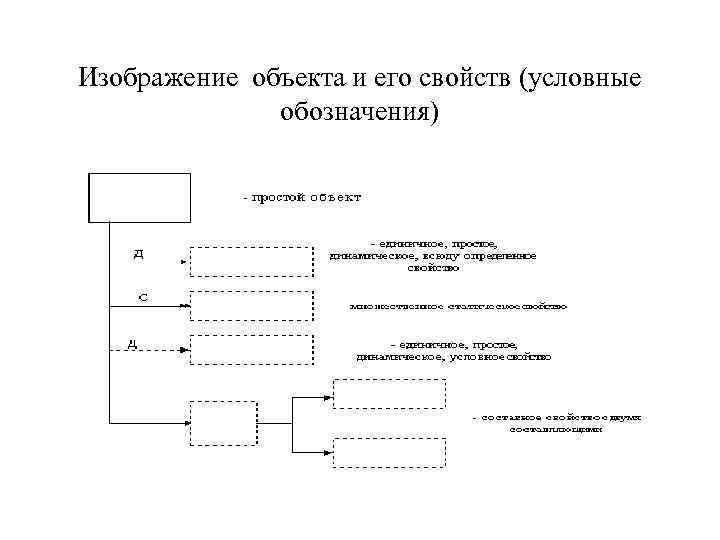

Изображение объекта и его свойств (условные обозначения)

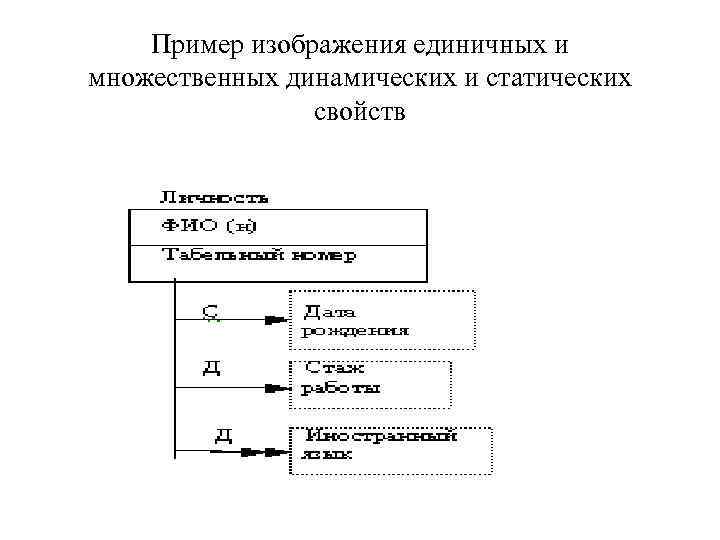

Пример изображения единичных и множественных динамических и статических свойств

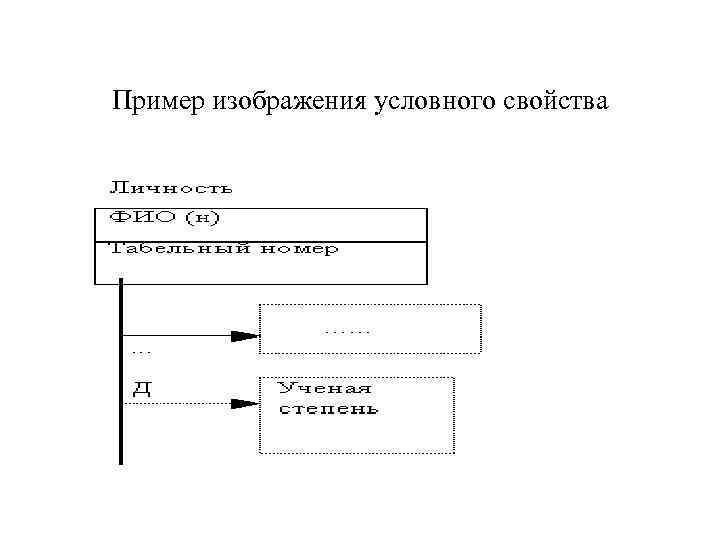

Пример изображения условного свойства

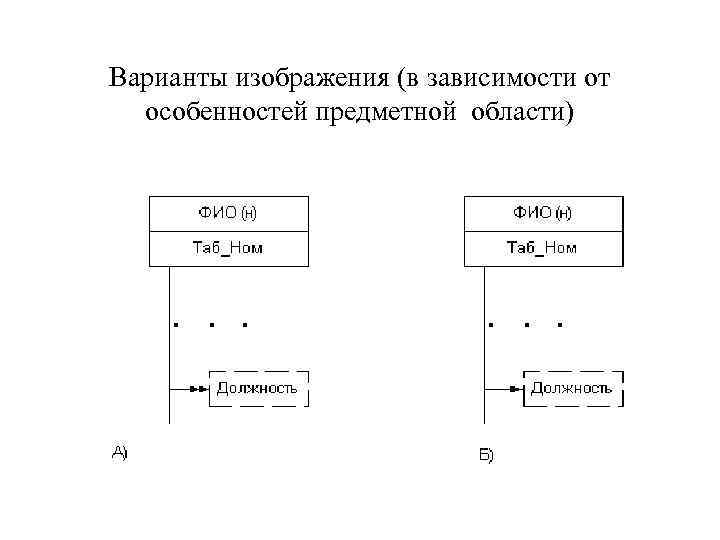

Варианты изображения (в зависимости от особенностей предметной области)

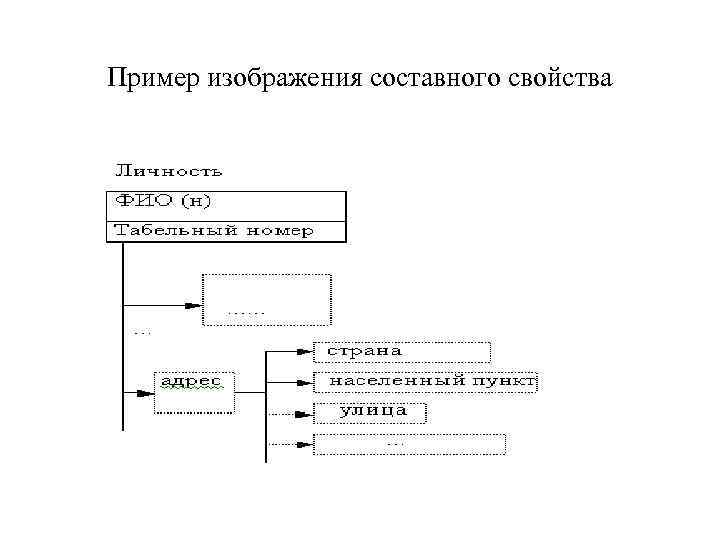

Пример изображения составного свойства

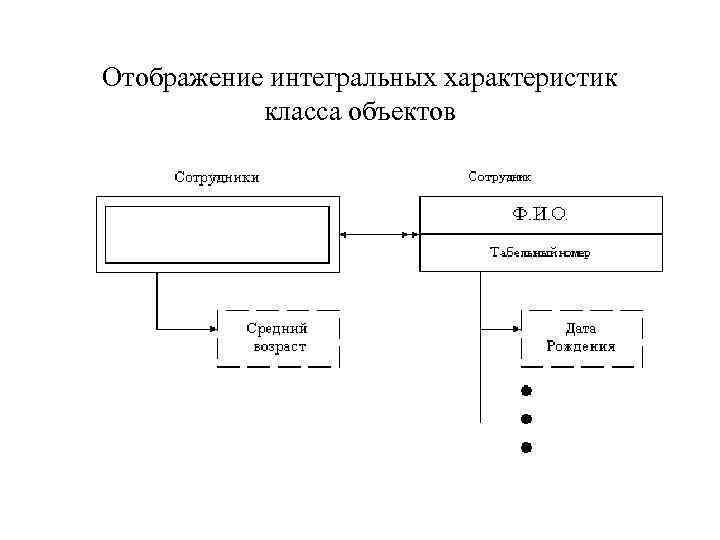

Отображение интегральных характеристик класса объектов

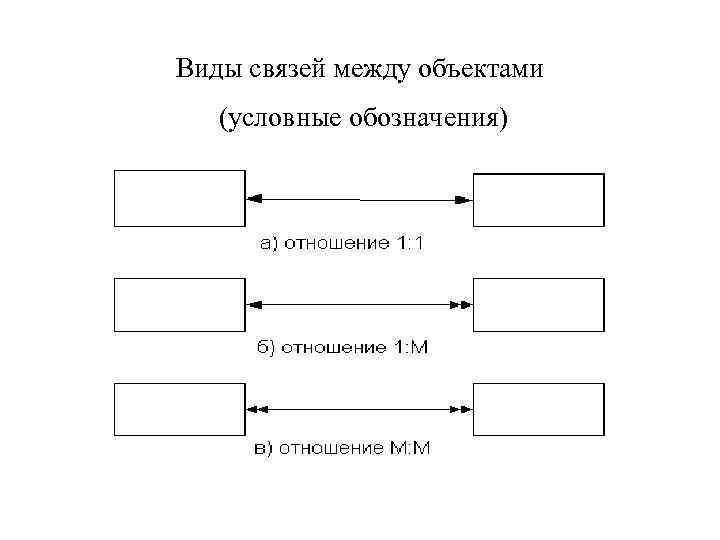

Виды связей между объектами (условные обозначения)

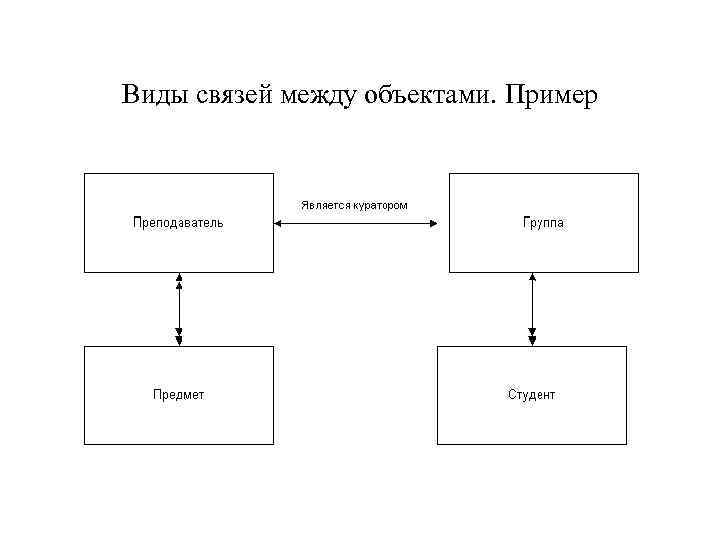

Виды связей между объектами. Пример

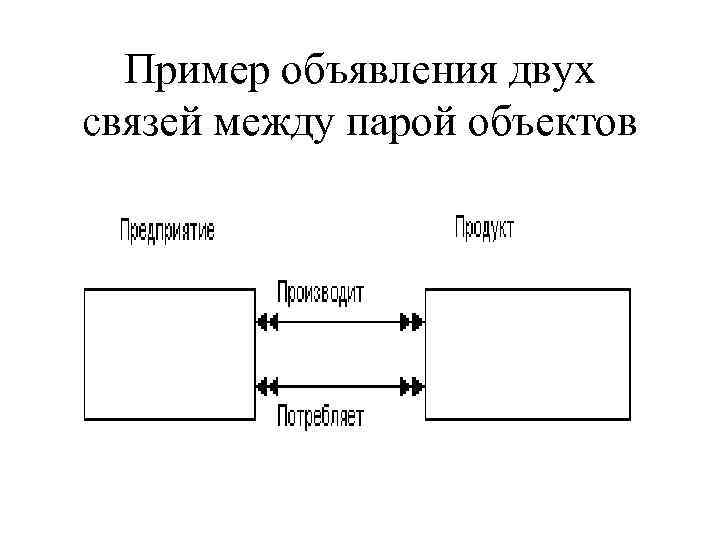

Пример объявления двух связей между парой объектов

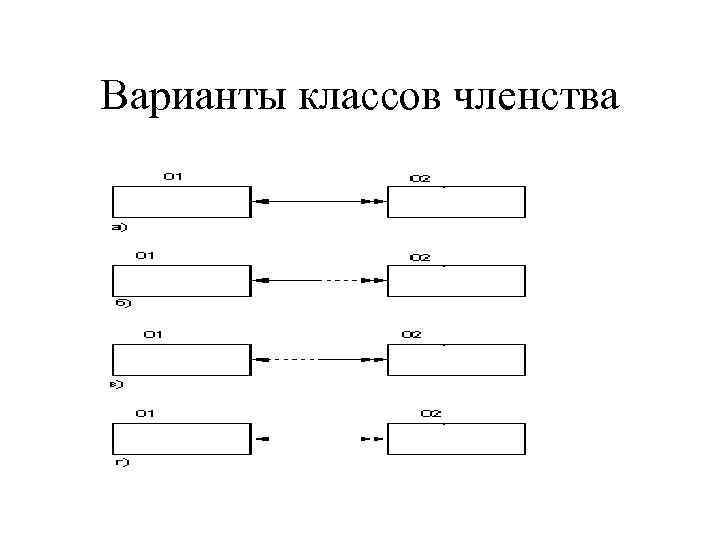

Варианты классов членства

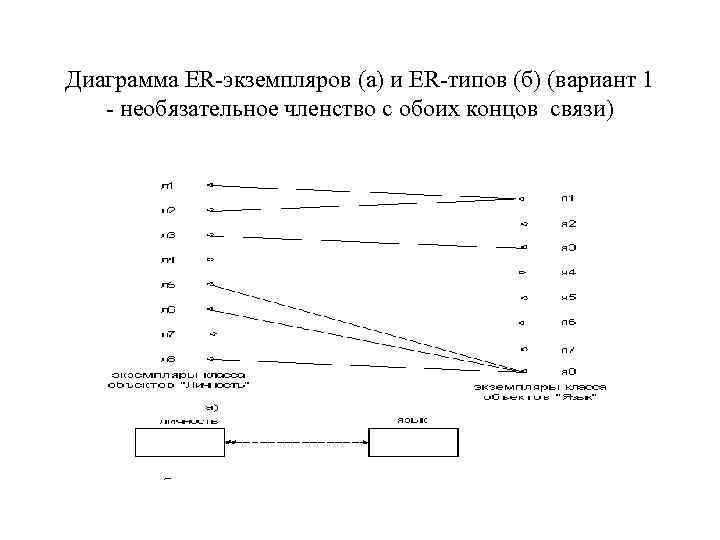

Диаграмма ER-экземпляров (а) и ER-типов (б) (вариант 1 - необязательное членство с обоих концов связи)

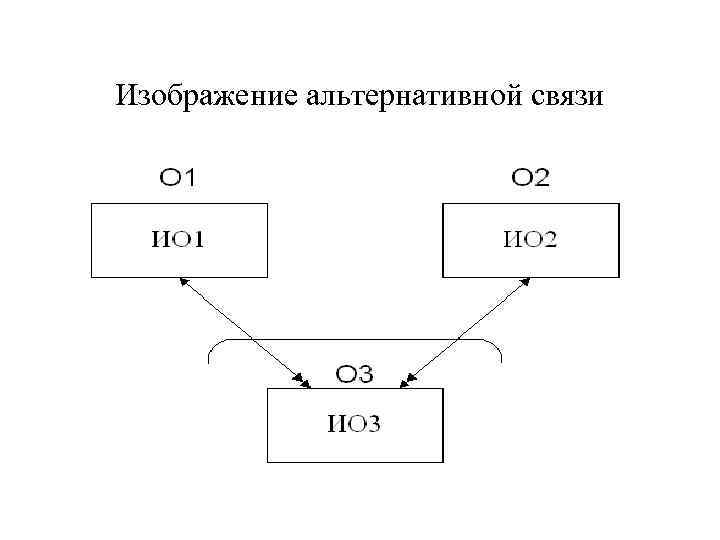

Изображение альтернативной связи

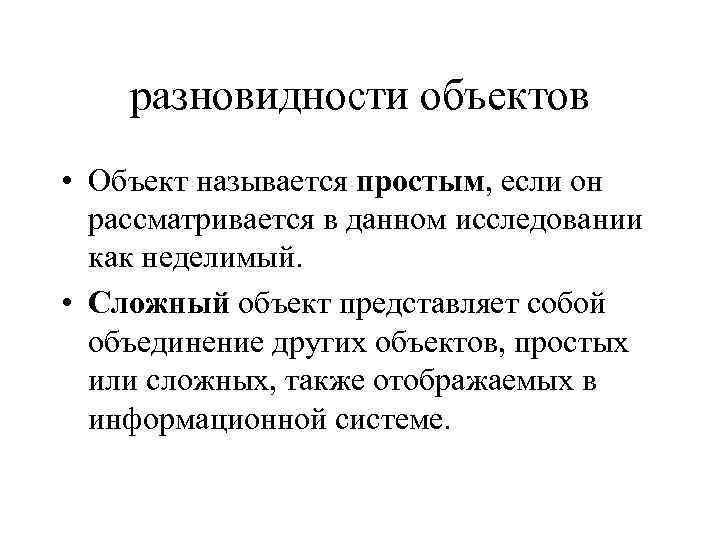

разновидности объектов • Объект называется простым, если он рассматривается в данном исследовании как неделимый. • Сложный объект представляет собой объединение других объектов, простых или сложных, также отображаемых в информационной системе.

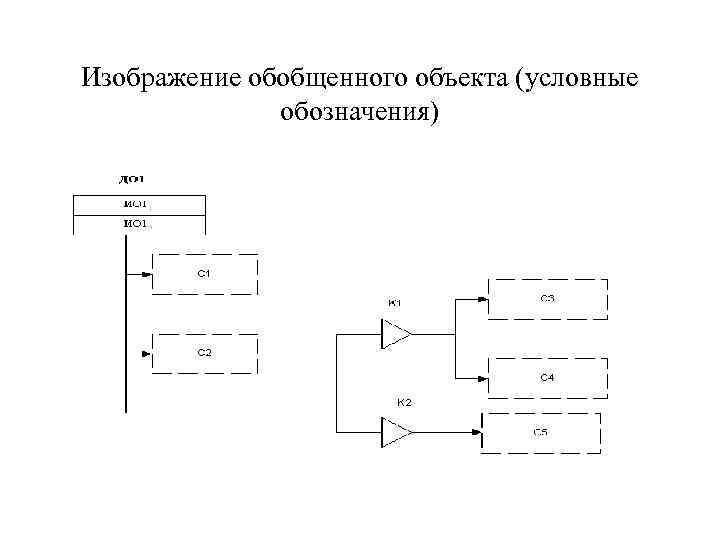

Изображение обобщенного объекта (условные обозначения)

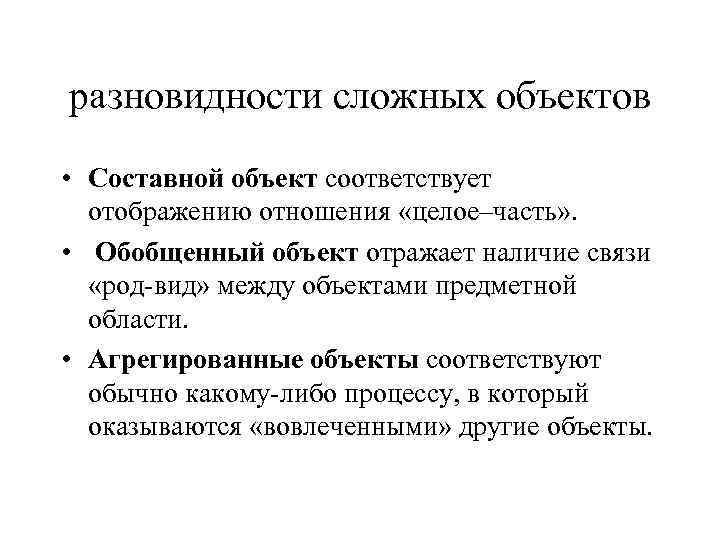

разновидности сложных объектов • Составной объект соответствует отображению отношения «целое–часть» . • Обобщенный объект отражает наличие связи «род-вид» между объектами предметной области. • Агрегированные объекты соответствуют обычно какому-либо процессу, в который оказываются «вовлеченными» другие объекты.

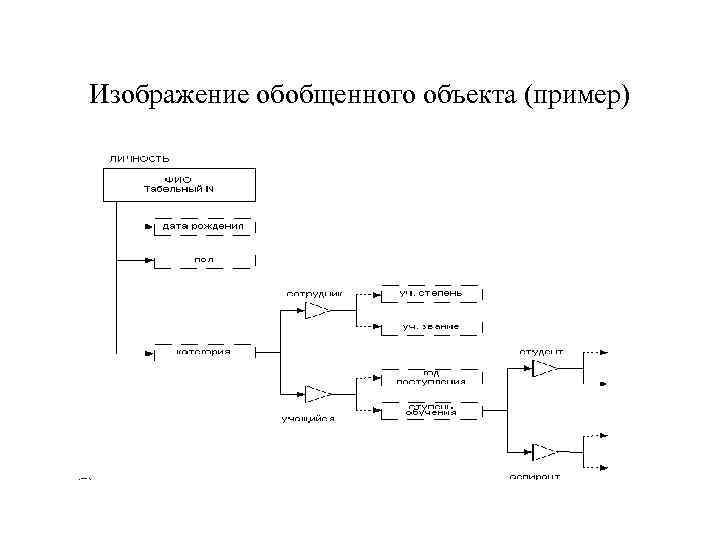

Изображение обобщенного объекта (пример)

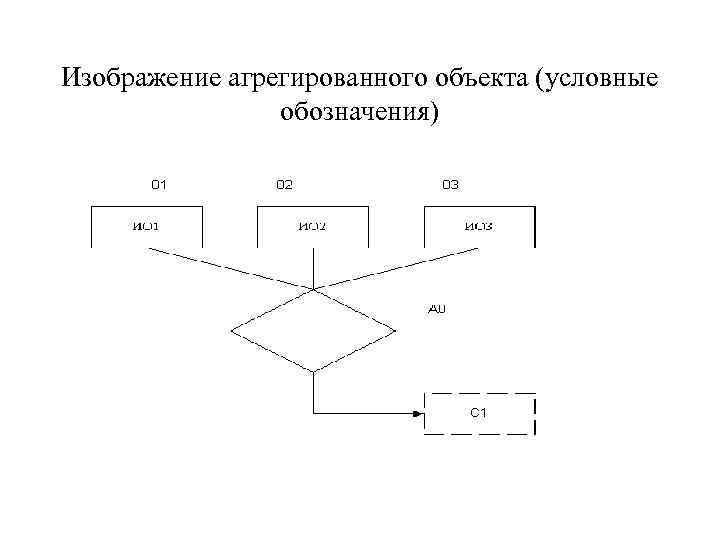

Изображение агрегированного объекта (условные обозначения)

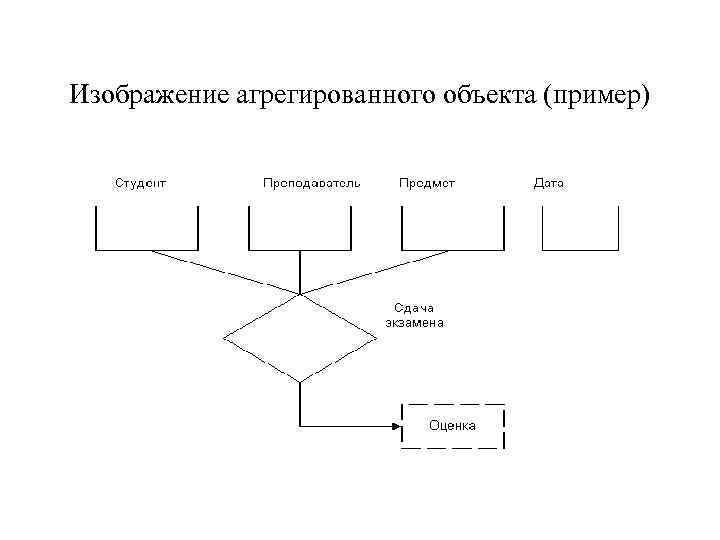

Изображение агрегированного объекта (пример)

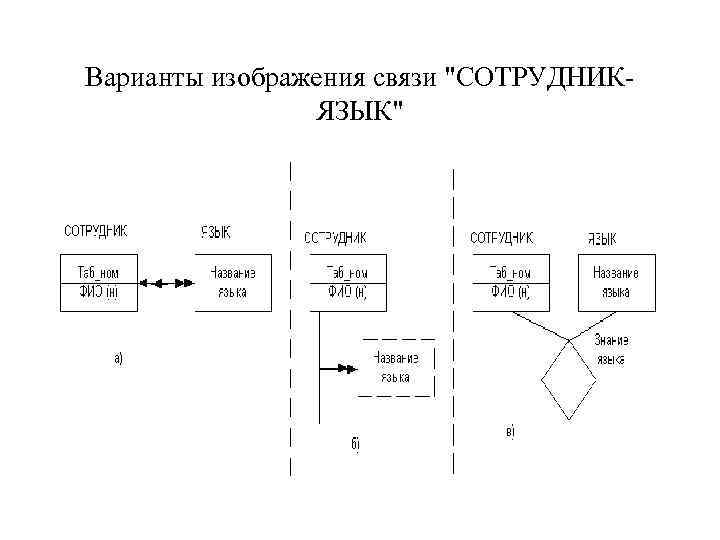

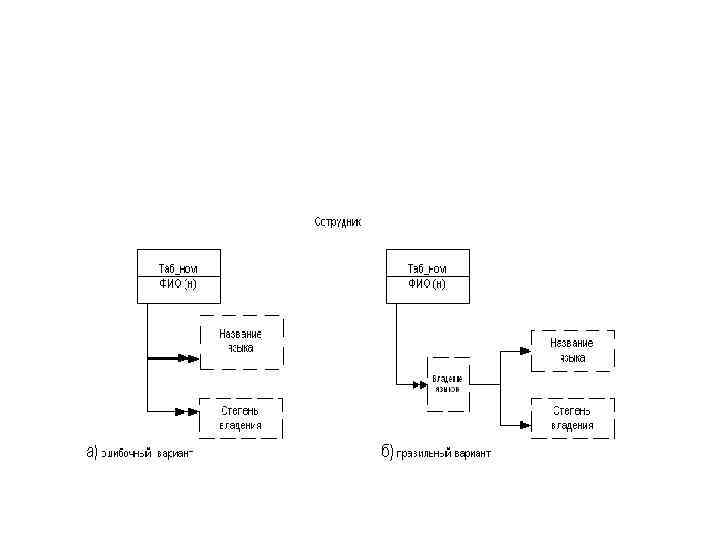

Варианты изображения связи "СОТРУДНИКЯЗЫК"

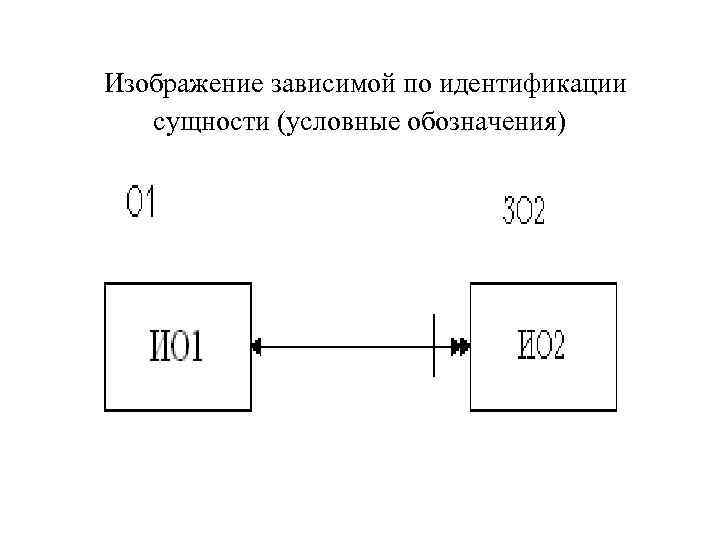

Изображение зависимой по идентификации сущности (условные обозначения)

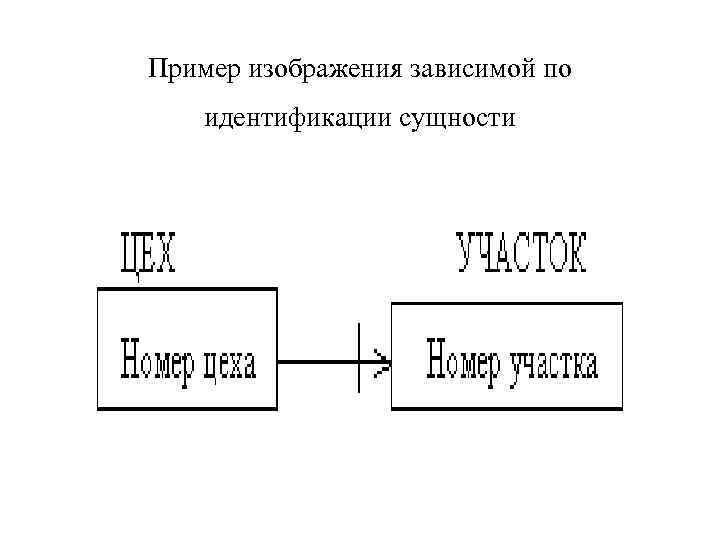

Пример изображения зависимой по идентификации сущности
