Bauman Moscow State Technical University Электронагревный двигатель для микро и наноспутников 15 октября 2014 г. Москва Павлов А. М. студент каф. СМ-1

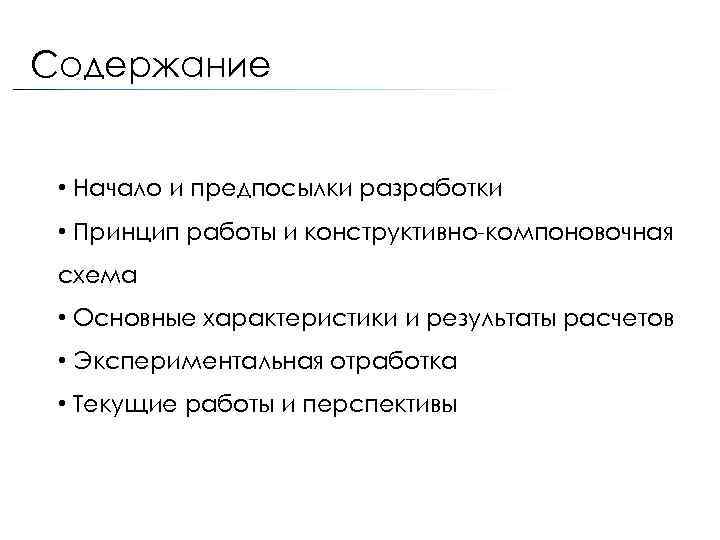

Содержание • Начало и предпосылки разработки • Принцип работы и конструктивно-компоновочная схема • Основные характеристики и результаты расчетов • Экспериментальная отработка • Текущие работы и перспективы 2

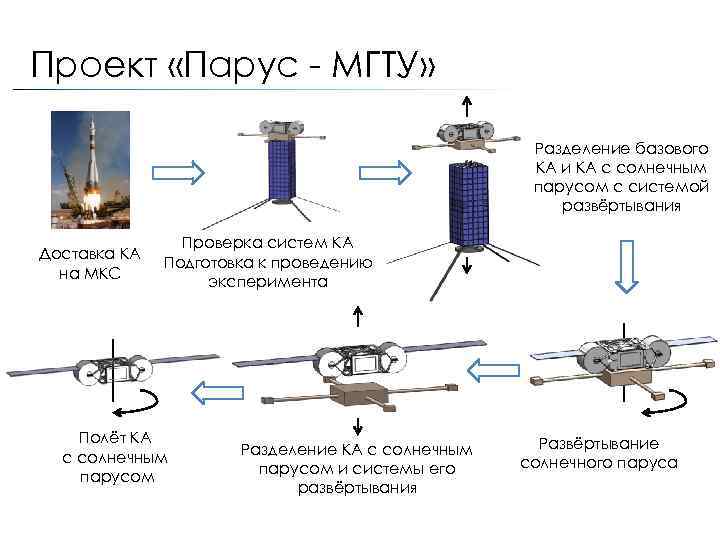

Проект «Парус - МГТУ» Разделение базового КА и КА с солнечным парусом с системой развёртывания Доставка КА на МКС Проверка систем КА Подготовка к проведению эксперимента Полёт КА с солнечным парусом Разделение КА с солнечным парусом и системы его развёртывания Развёртывание солнечного паруса 3

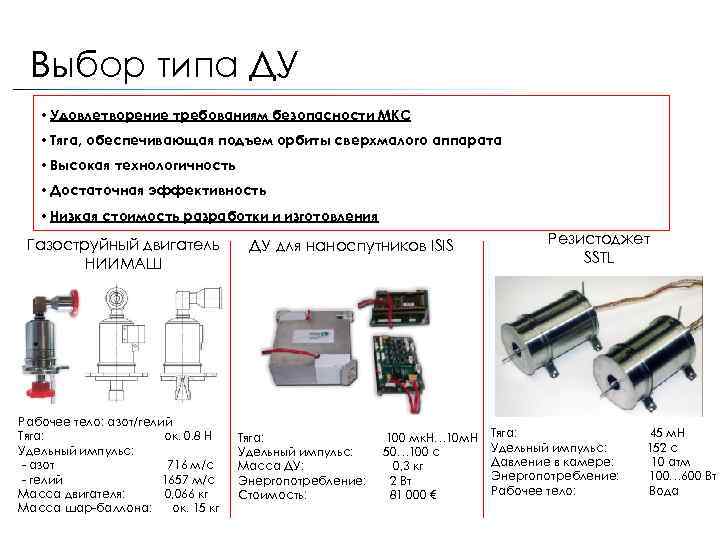

Выбор типа ДУ • Удовлетворение требованиям безопасности МКС • Тяга, обеспечивающая подъем орбиты сверхмалого аппарата • Высокая технологичность • Достаточная эффективность • Низкая стоимость разработки и изготовления Газоструйный двигатель НИИМАШ Рабочее тело: азот/гелий Тяга: ок. 0. 8 Н Удельный импульс: - азот 716 м/с - гелий 1657 м/с Масса двигателя: 0, 066 кг Масса шар-баллона: ок. 15 кг ДУ для наноспутников ISIS Тяга: Удельный импульс: Масса ДУ: Энергопотребление: Стоимость: 100 мк. Н… 10 м. Н 50… 100 с 0, 3 кг 2 Вт 81 000 € Резистоджет SSTL Тяга: Удельный импульс: Давление в камере: Энергопотребление: Рабочее тело: 45 м. Н 152 с 10 атм 100… 600 Вт Вода

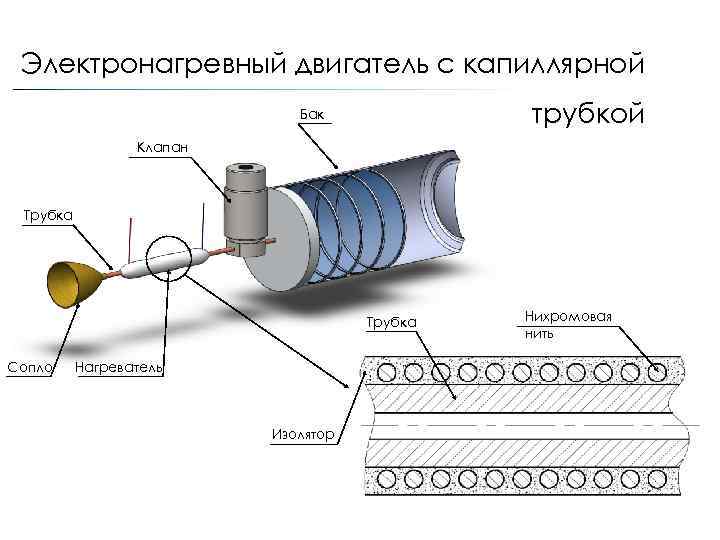

Электронагревный двигатель с капиллярной трубкой Бак Клапан Трубка Сопло Нагреватель Изолятор Нихромовая нить

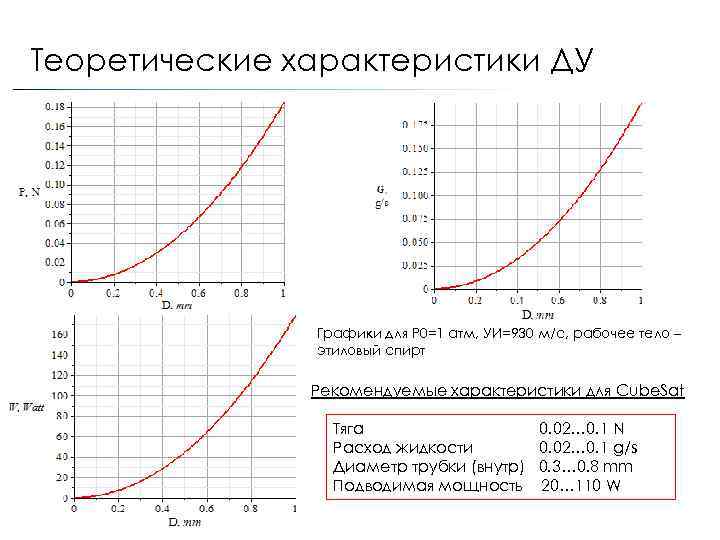

Теоретические характеристики ДУ Графики для P 0=1 атм, УИ=930 м/с, рабочее тело – этиловый спирт Рекомендуемые характеристики для Cube. Sat Тяга Расход жидкости Диаметр трубки (внутр) Подводимая мощность 0. 02… 0. 1 N 0. 02… 0. 1 g/s 0. 3… 0. 8 mm 20… 110 W

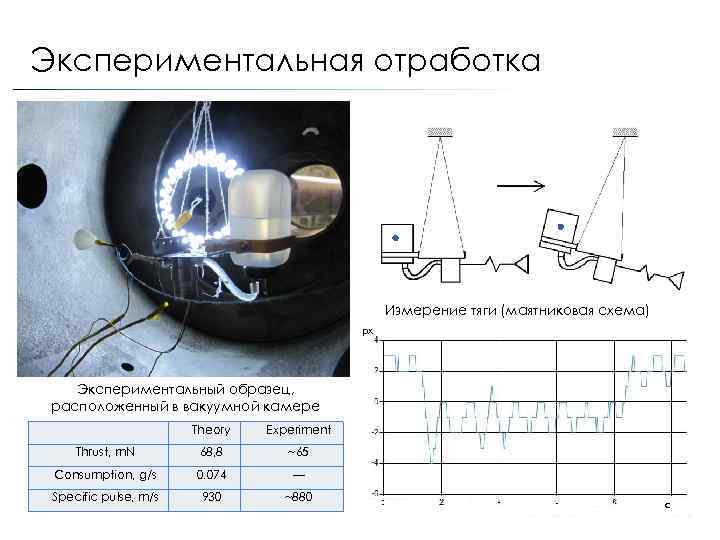

Экспериментальная отработка Измерение тяги (маятниковая схема) px Экспериментальный образец, расположенный в вакуумной камере Theory Experiment Thrust, m. N 68, 8 ~65 Consumption, g/s 0. 074 — Specific pulse, m/s 930 ~880 c

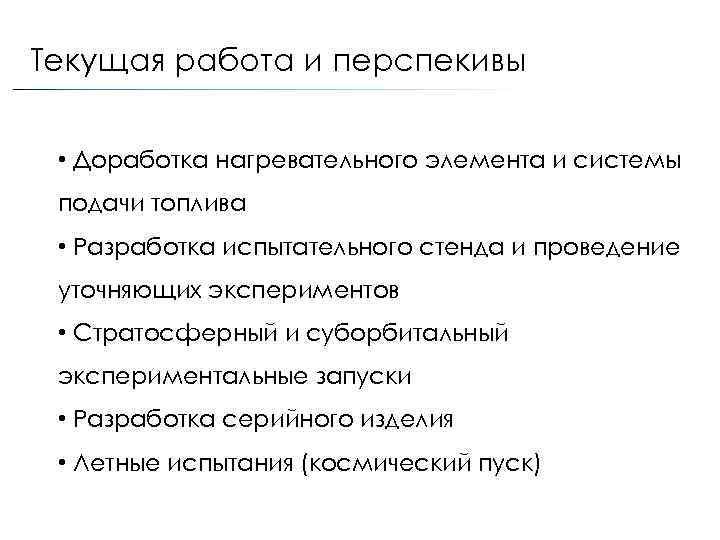

Текущая работа и перспекивы • Доработка нагревательного элемента и системы подачи топлива • Разработка испытательного стенда и проведение уточняющих экспериментов • Стратосферный и суборбитальный экспериментальные запуски • Разработка серийного изделия • Летные испытания (космический пуск)
Спасибо за внимание!
