Basic Computer Network 1 LAN

Basic Computer Network 1

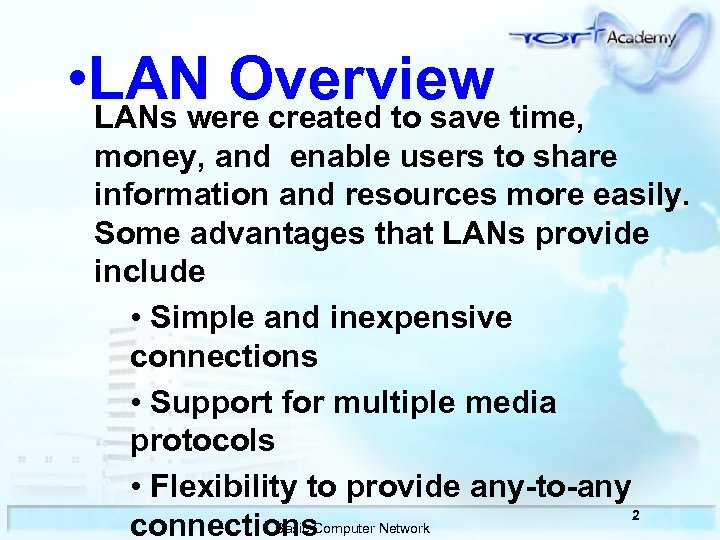

• LAN Overview time, LANs were created to save money, and enable users to share information and resources more easily. Some advantages that LANs provide include • Simple and inexpensive connections • Support for multiple media protocols • Flexibility to provide any-to-any 2 Basic Computer Network connections

LAN WAN DMZ Data network Firewall Gateway Outside resources Hub/Switch Media Server Printer PC Workstation/Clients Basic Computer Network 3

LAN Media Thinnet Thicknet Fiber Optic Basic Computer Network 4

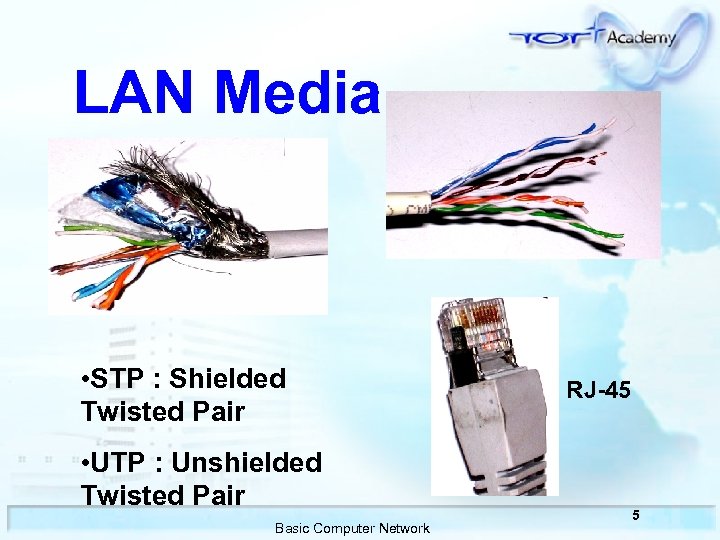

LAN Media • STP : Shielded Twisted Pair • UTP : Unshielded Twisted Pair Basic Computer Network RJ-45 5

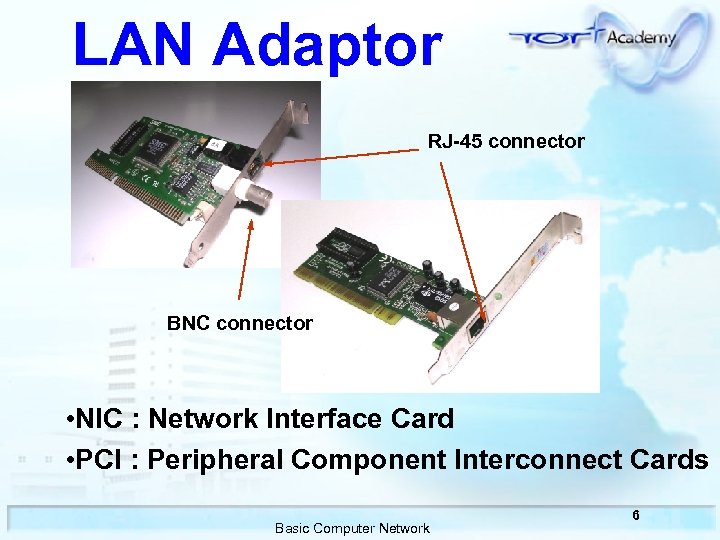

LAN Adaptor RJ-45 connector BNC connector • NIC : Network Interface Card • PCI : Peripheral Component Interconnect Cards Basic Computer Network 6

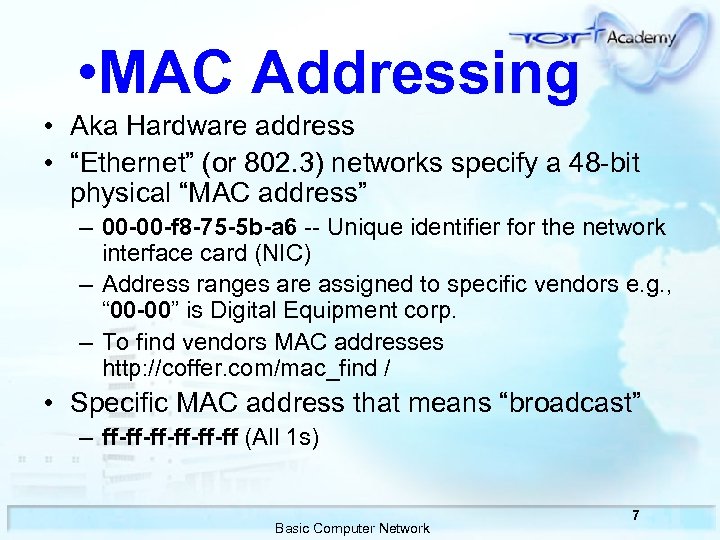

• MAC Addressing • Aka Hardware address • “Ethernet” (or 802. 3) networks specify a 48 -bit physical “MAC address” – 00 -00 -f 8 -75 -5 b-a 6 -- Unique identifier for the network interface card (NIC) – Address ranges are assigned to specific vendors e. g. , “ 00 -00” is Digital Equipment corp. – To find vendors MAC addresses http: //coffer. com/mac_find / • Specific MAC address that means “broadcast” – ff-ff-ff-ff (All 1 s) Basic Computer Network 7

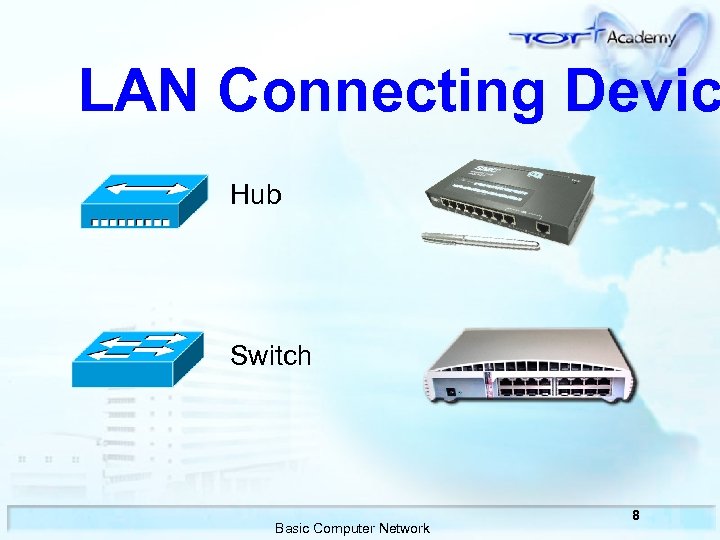

LAN Connecting Devic Hub Switch Basic Computer Network 8

HUB • HUBs: อปกรณททำหนาทในการรวมสญญาณ และกระจายสญญาณไปยงเครองคอมพวเตอรตา ง ๆ ทเชอมตอเขาไวดวยกน • แบงออกเปน 2 ประเภทคอ ประเภทท 1 "Passive HUBs” คออปกรณทมหนาทในรบและสงผานข อมล ประเภทท 2“ Active HUBs” คออปกรณทมหนาทในการทวนสญญาณซ ำเมอเกดการลดทอนของสญญาณบนสายสงผา นขอมล Basic Computer Network 9

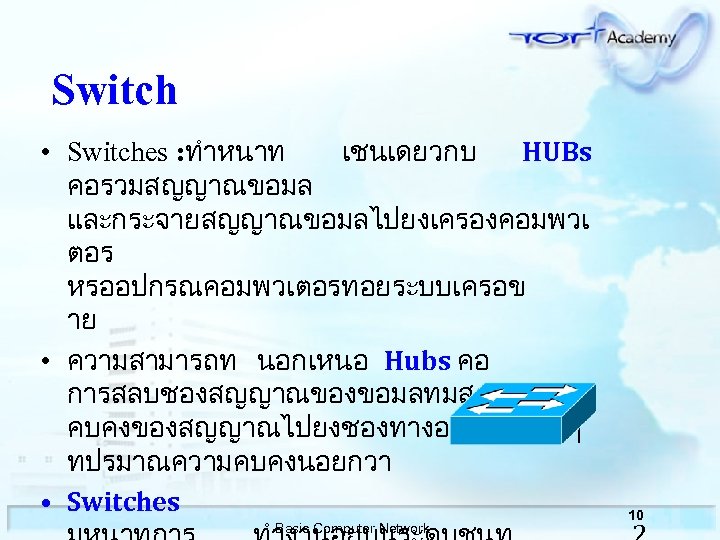

Switch • Switches : ทำหนาท เชนเดยวกบ HUBs คอรวมสญญาณขอมล และกระจายสญญาณขอมลไปยงเครองคอมพวเ ตอร หรออปกรณคอมพวเตอรทอยระบบเครอข าย • ความสามารถท นอกเหนอ Hubs คอ การสลบชองสญญาณของขอมลทมสภาพความ คบคงของสญญาณไปยงชองทางอน ๆ ทปรมาณความคบคงนอยกวา • Switches Basic Computer Network 10

Router • Router: อปกรณเครอขายคอมพวเตอรททำหนาท ในการเชอมโยงเครอขายคอมพวเตอรประเภท LANs – WANs หรอ WANs – WANs หนาทการทำงานของอปกรณ Router คอ การพจารณาคดเลอกเสนทางในการสงผานขอม ลไปยงเครอขายคอมพวเตอรอน ๆ (Internetworking Device ( • การสงผานขอมลของ Router จะใชโปรโตคอล IP TOT’s NETWORK โดยทำงานอยบนระดบชนท 3 ของแบบจำลอง OSI Model Basic Computer Network 11

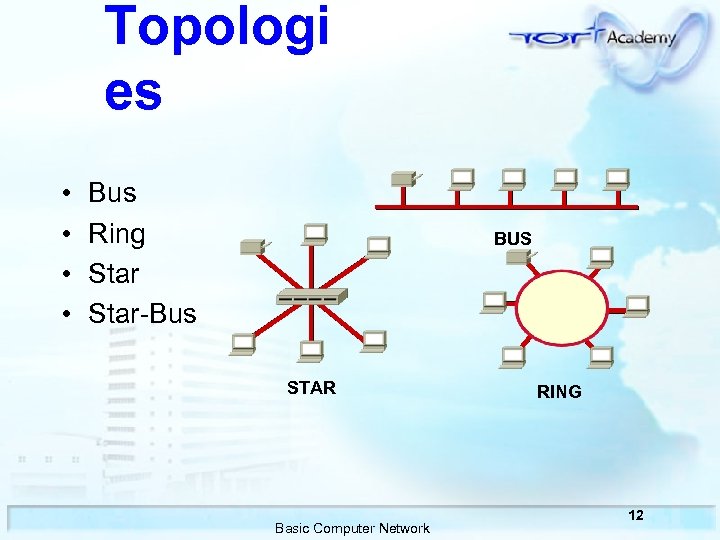

Topologi es • • Bus Ring Star-Bus BUS STAR Basic Computer Network RING 12

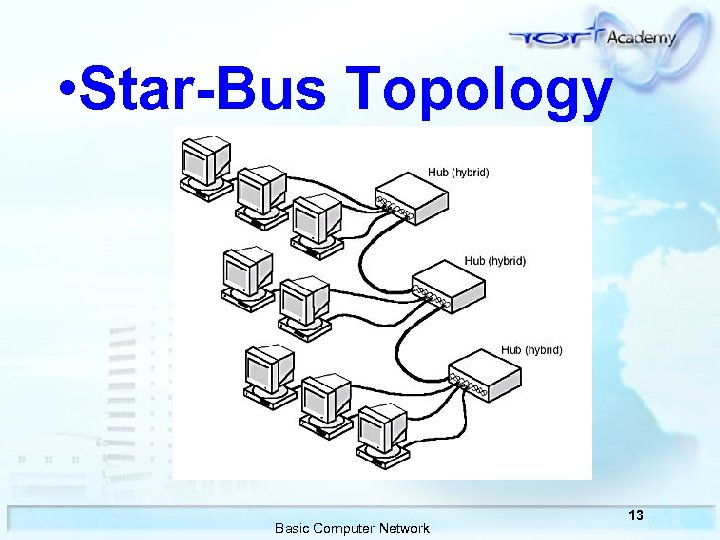

• Star-Bus Topology Basic Computer Network 13

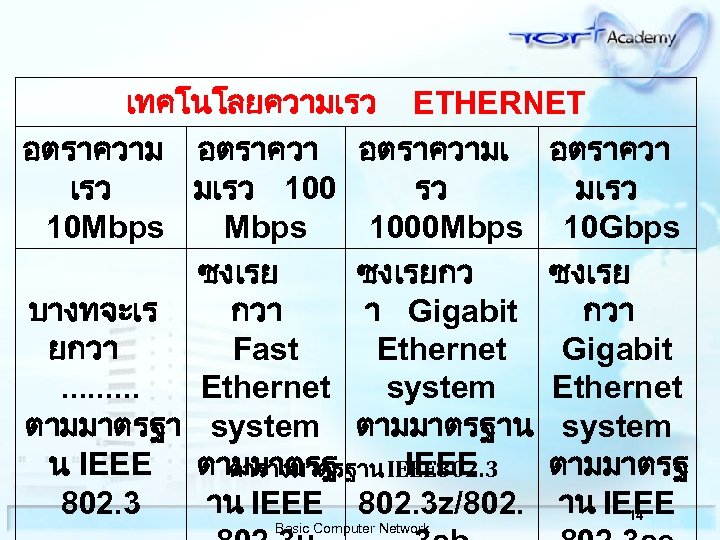

เทคโนโลยความเรว ETHERNET อตราความเ อตราควา เรว มเรว 100 รว มเรว 10 Mbps 1000 Mbps 10 Gbps ซงเรยกว ซงเรย บางทจะเร กวา า Gigabit กวา ยกวา Fast Ethernet Gigabit. . Ethernet system Ethernet ตามมาตรฐา system ตามมาตรฐาน system น IEEE ตามมาตรฐ ตาราง มาตรฐาน IEEE 802. 3 z/802. าน IEEE 14 Basic Computer Network

มาตรฐานการเชอมตอ มาตรฐา อตราความ น เรว การเช การรบ อมต สง อ ขอมล 10 bas e 2 10 Mbps ETHERNET ระยะความยา ว Topolo สายทใ ในการรบ gy ช สง ทใช Cable ขอมล 185 - 200 เมตร 10 bas e 5 10 Mbps 500 เมตร 10 bas e. T 10 Mbps 100 เมตร BUS STAR Basic Computer Network ชอเรยก Thin Ethernet Thin หรอ Coaxial Cheapern et Thick Coaxial Twisted Pair (UTP) Thick Ethernet 15

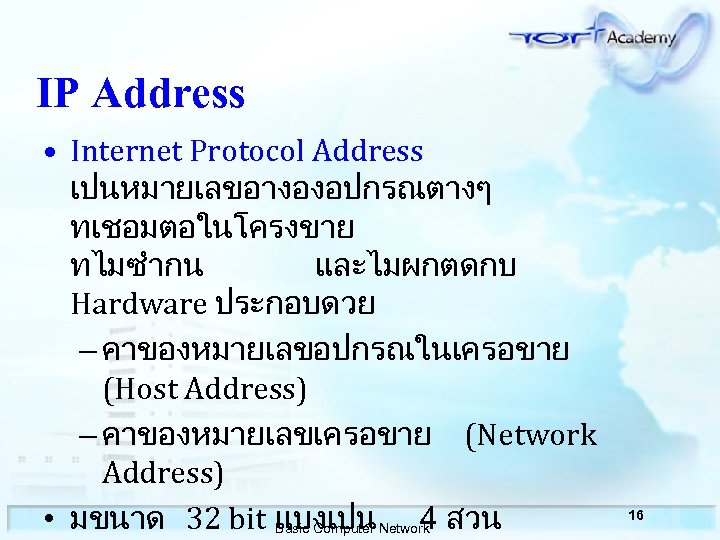

IP Address • Internet Protocol Address เปนหมายเลขอางองอปกรณตางๆ ทเชอมตอในโครงขาย ทไมซำกน และไมผกตดกบ Hardware ประกอบดวย – คาของหมายเลขอปกรณในเครอขาย (Host Address) – คาของหมายเลขเครอขาย (Network Address) 16 • มขนาด 32 bit แบงเปน 4 สวน Basic Computer Network

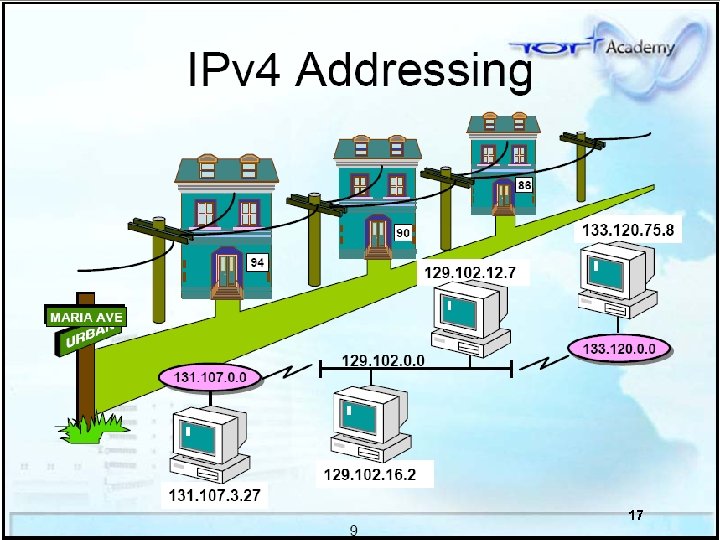

Basic Computer Network 17

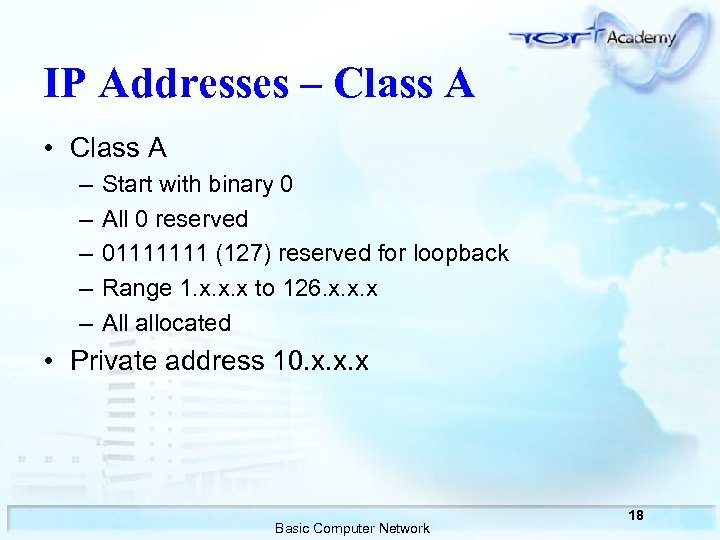

IP Addresses – Class A • Class A – – – Start with binary 0 All 0 reserved 01111111 (127) reserved for loopback Range 1. x. x. x to 126. x. x. x All allocated • Private address 10. x. x. x Basic Computer Network 18

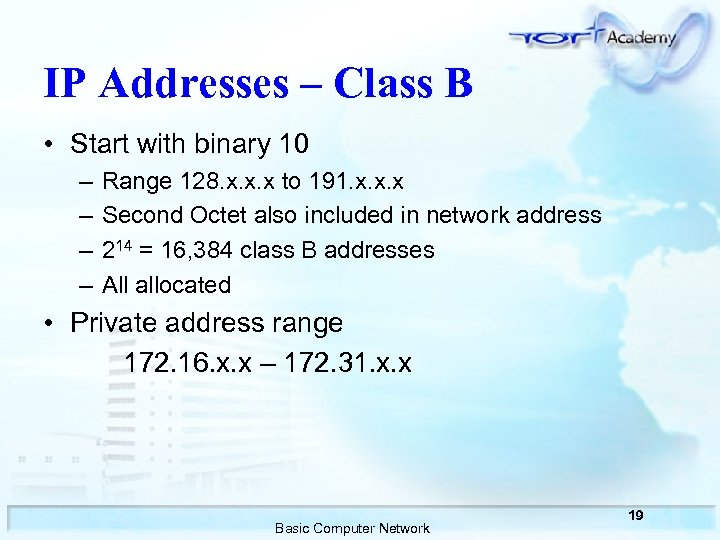

IP Addresses – Class B • Start with binary 10 – – Range 128. x. x. x to 191. x. x. x Second Octet also included in network address 214 = 16, 384 class B addresses All allocated • Private address range 172. 16. x. x – 172. 31. x. x Basic Computer Network 19

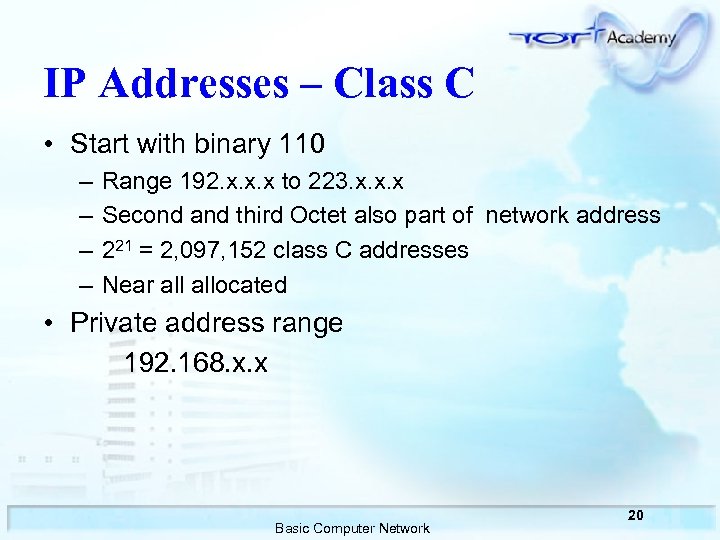

IP Addresses – Class C • Start with binary 110 – – Range 192. x. x. x to 223. x. x. x Second and third Octet also part of network address 221 = 2, 097, 152 class C addresses Near allocated • Private address range 192. 168. x. x Basic Computer Network 20

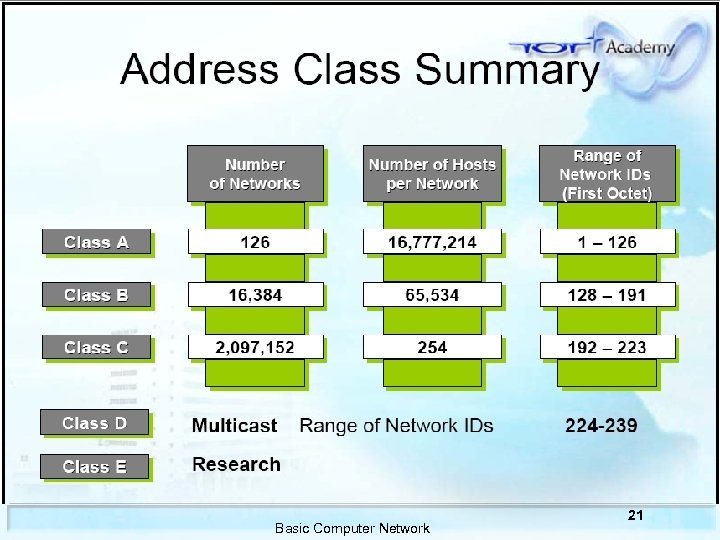

Basic Computer Network 21

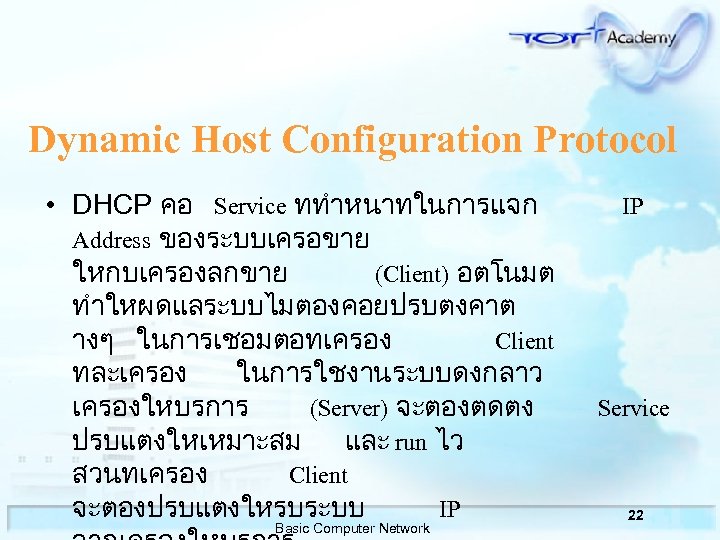

Dynamic Host Configuration Protocol • DHCP คอ Service ททำหนาทในการแจก IP Address ของระบบเครอขาย ใหกบเครองลกขาย (Client) อตโนมต ทำใหผดแลระบบไมตองคอยปรบตงคาต างๆ ในการเชอมตอทเครอง Client ทละเครอง ในการใชงานระบบดงกลาว เครองใหบรการ (Server) จะตองตดตง Service ปรบแตงใหเหมาะสม และ run ไว สวนทเครอง Client จะตองปรบแตงใหรบระบบ IP 22 Basic Computer Network

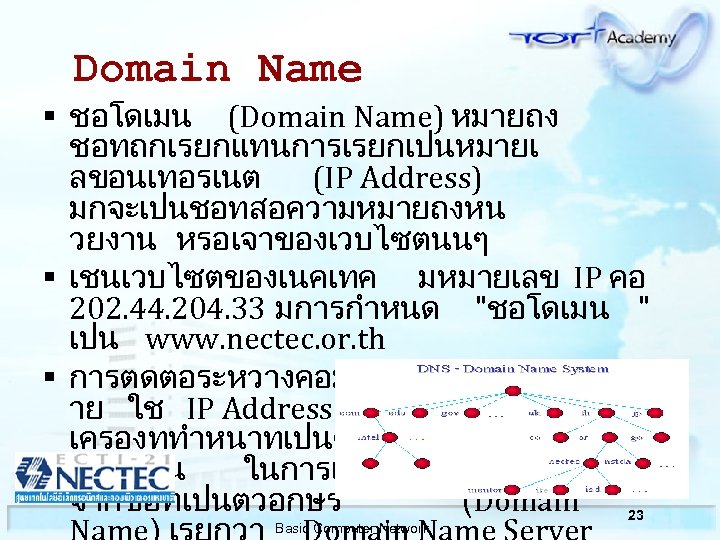

Domain Name § ชอโดเมน (Domain Name) หมายถง ชอทถกเรยกแทนการเรยกเปนหมายเ ลขอนเทอรเนต (IP Address) มกจะเปนชอทสอความหมายถงหน วยงาน หรอเจาของเวบไซตนนๆ § เชนเวบไซตของเนคเทค มหมายเลข IP คอ 202. 44. 204. 33 มการกำหนด "ชอโดเมน " เปน www. nectec. or. th § การตดตอระหวางคอมพวเตอรในเครอข าย ใช IP Address เครองททำหนาทเปนตว Lookup หรอดชน ในการเปดดบญชหมายเลข จากชอทเปนตวอกษร (Domain 23 Basic Computer Network

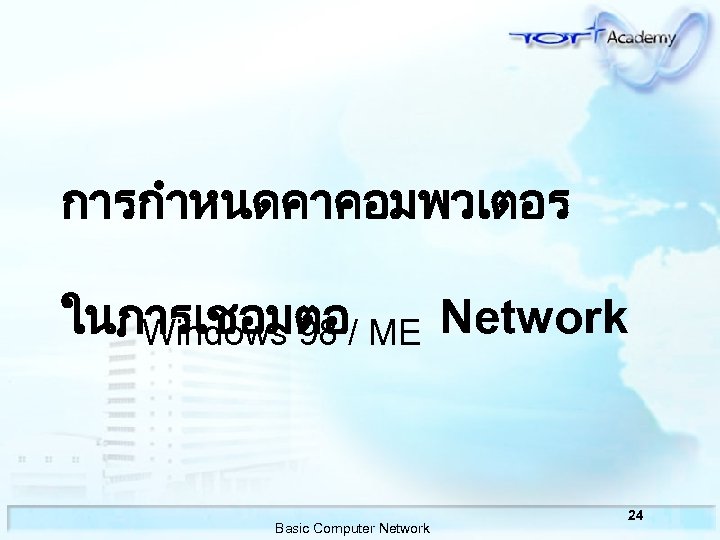

การกำหนดคาคอมพวเตอร ในการเชอมตอ • Windows 98 / ME Network Basic Computer Network 24

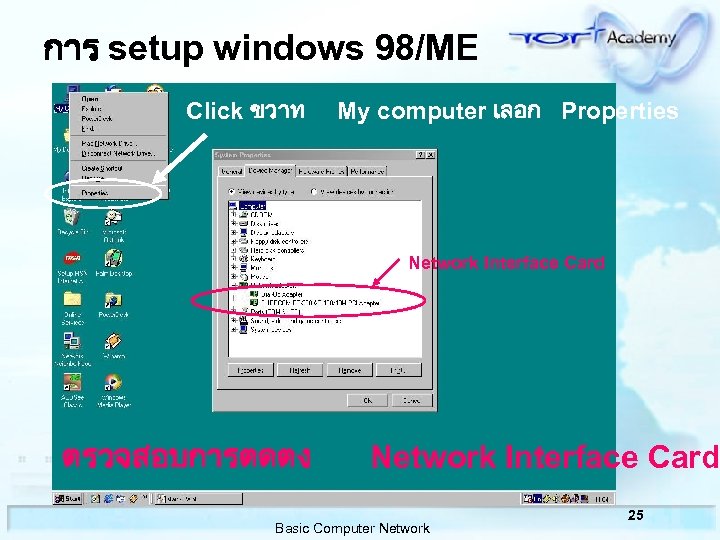

การ setup windows 98/ME Click ขวาท My computer เลอก Properties Network Interface Card ตรวจสอบการตดตง Network Interface Card Basic Computer Network 25

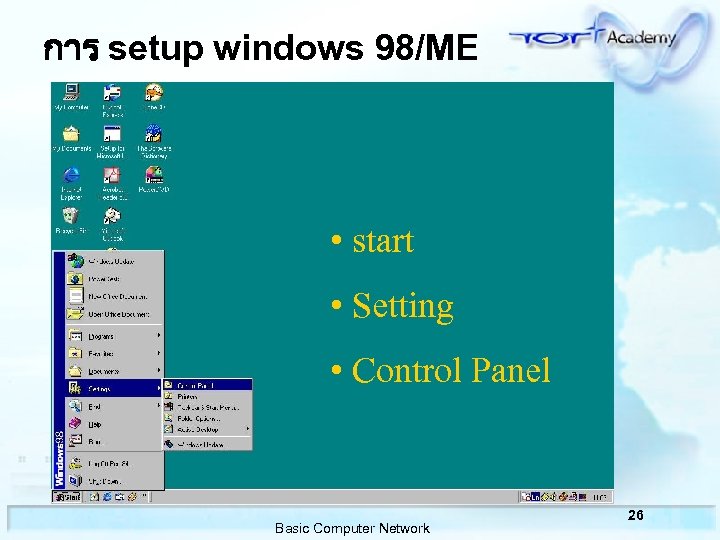

การ setup windows 98/ME • start • Setting • Control Panel Basic Computer Network 26

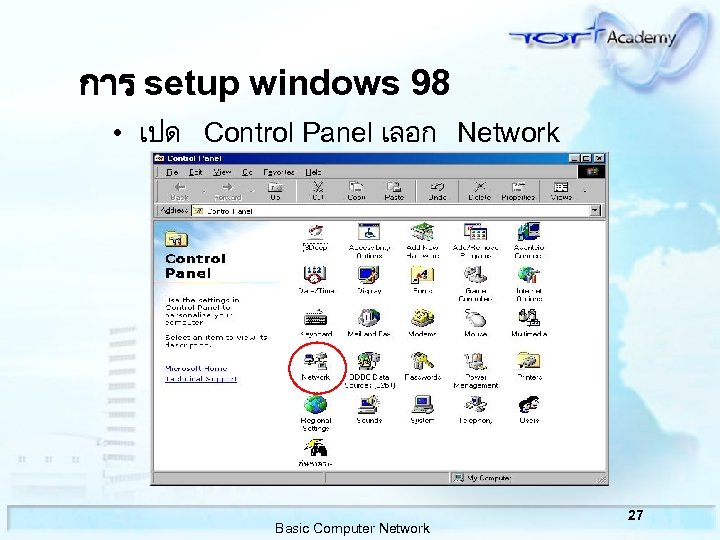

การ setup windows 98 • เปด Control Panel เลอก Network Basic Computer Network 27

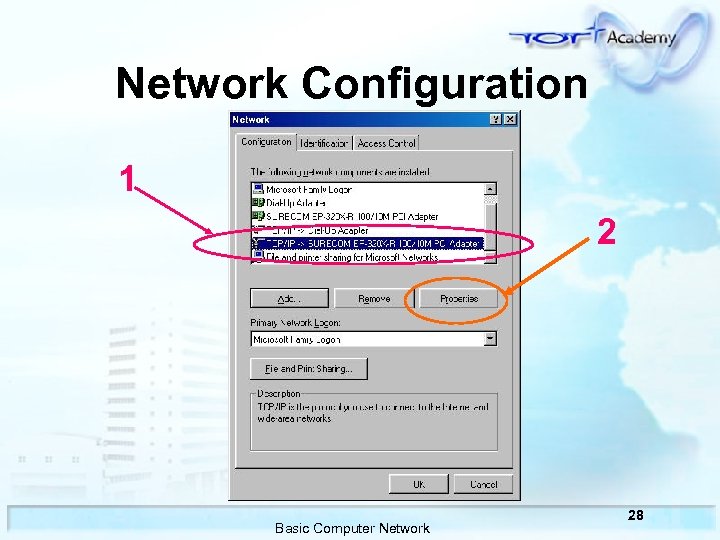

Network Configuration 1 2 Basic Computer Network 28

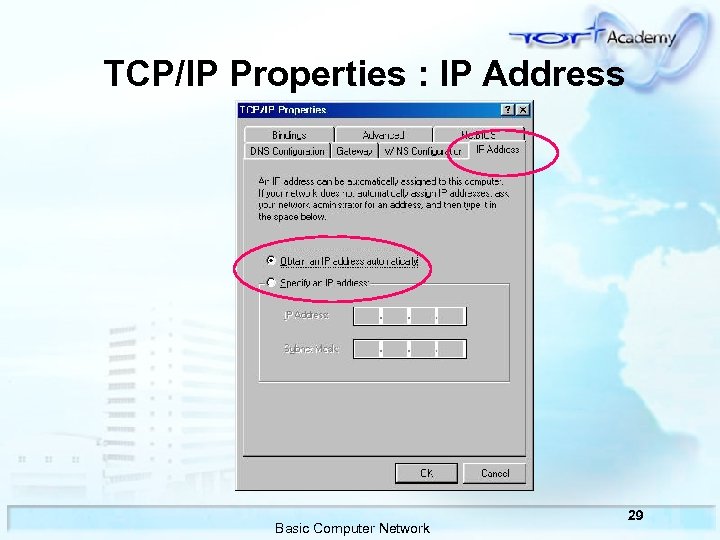

TCP/IP Properties : IP Address Basic Computer Network 29

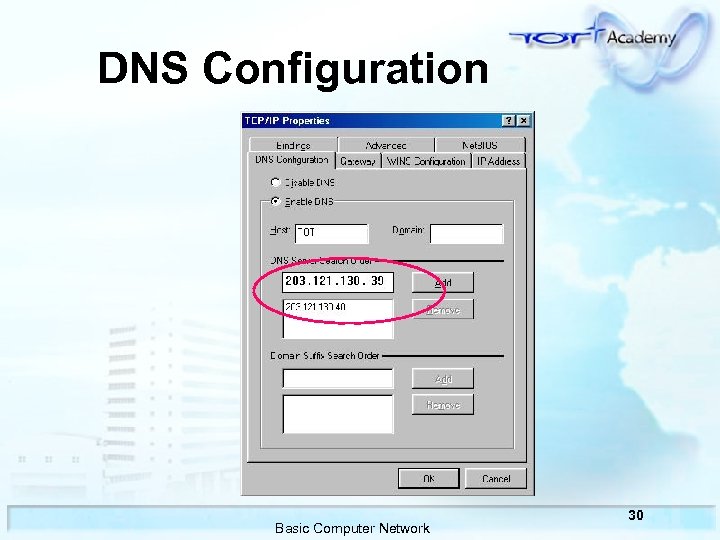

DNS Configuration Basic Computer Network 30

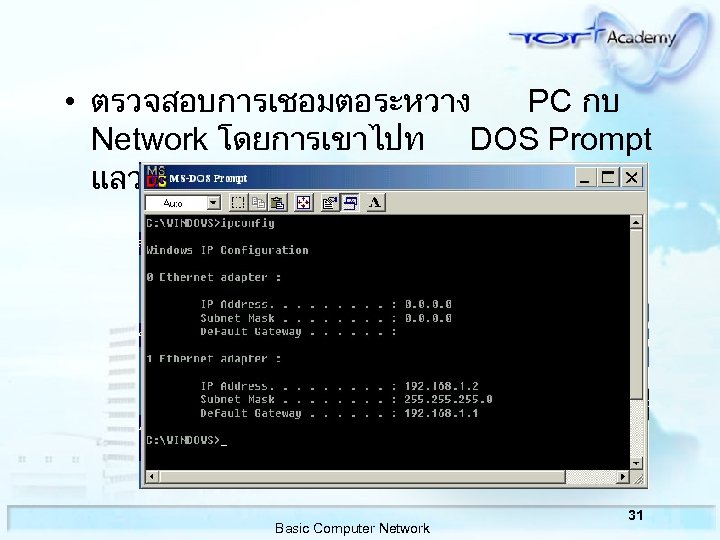

• ตรวจสอบการเชอมตอระหวาง PC กบ Network โดยการเขาไปท DOS Prompt แลว พมพ ipconfig /all Basic Computer Network 31

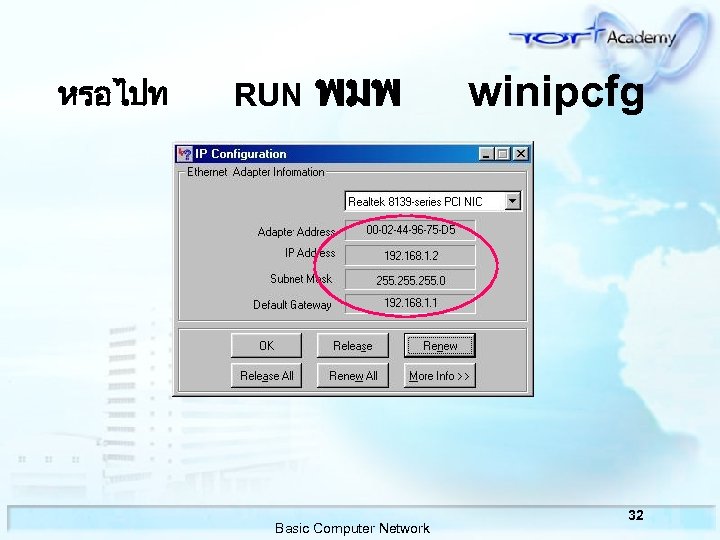

หรอไปท RUN พมพ Basic Computer Network winipcfg 32

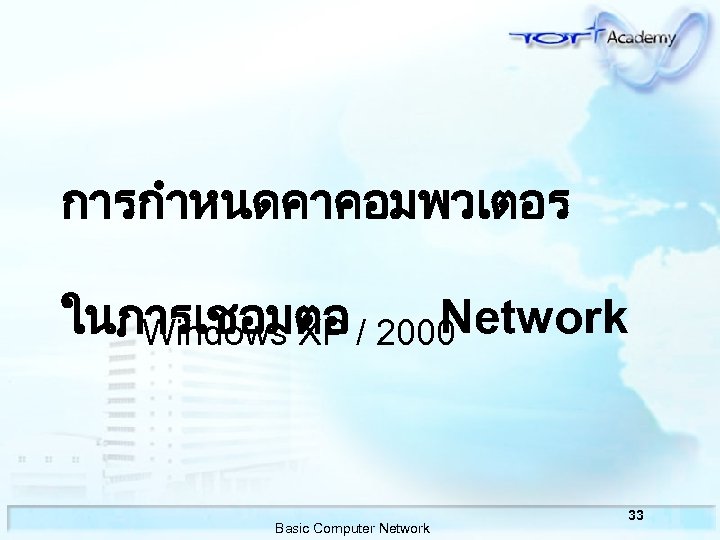

การกำหนดคาคอมพวเตอร ในการเชอมตอ Network • Windows XP / 2000 Basic Computer Network 33

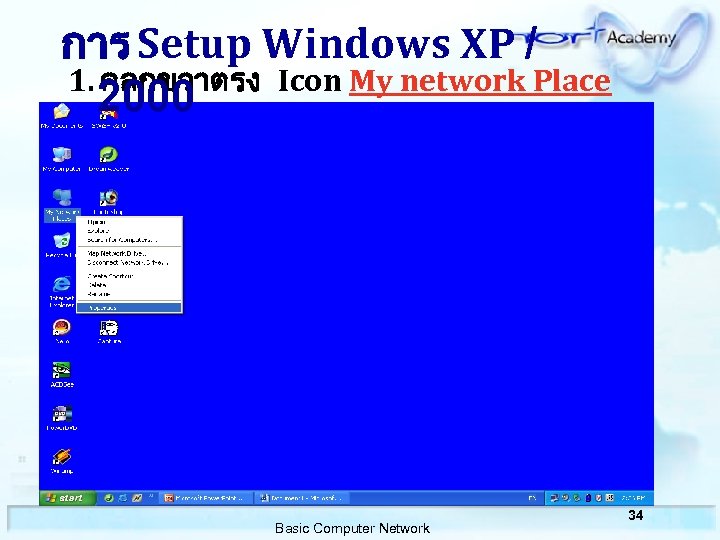

การ Setup Windows XP / 1. คลกขวาตรง Icon My network Place 2000 แลวคลกท Properties Basic Computer Network 34

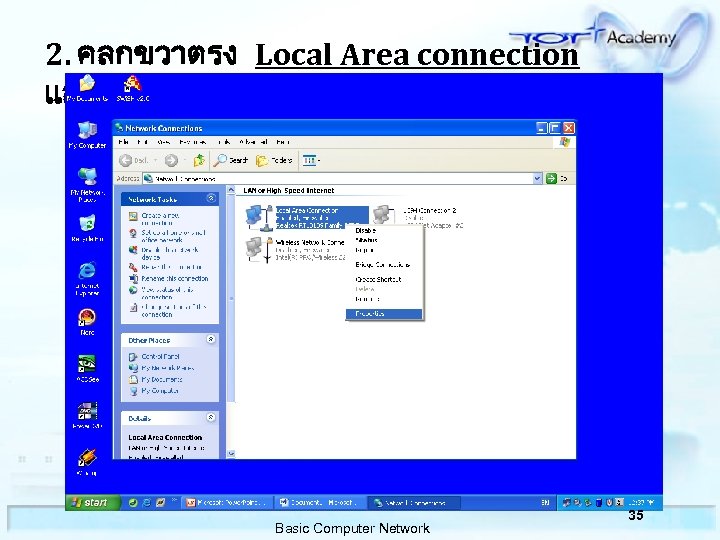

2. คลกขวาตรง Local Area connection แลวคลกท Properties Basic Computer Network 35

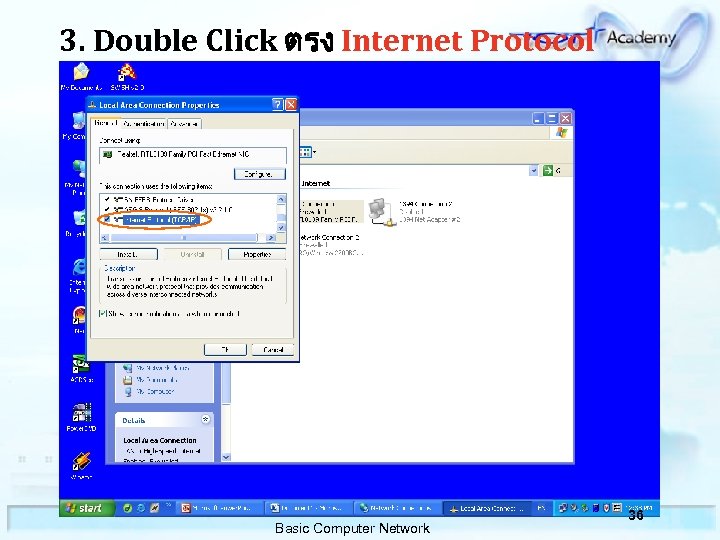

3. Double Click ตรง Internet Protocol (TCP/IP) Basic Computer Network 36

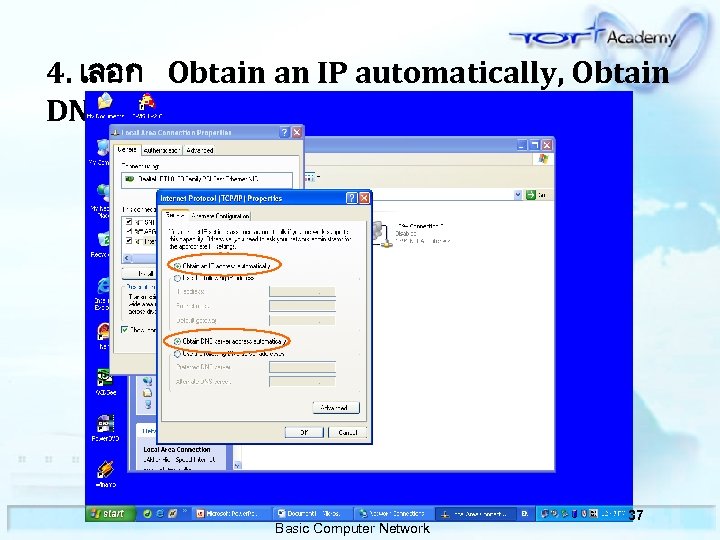

4. เลอก Obtain an IP automatically, Obtain DNS server automatically Basic Computer Network 37

การ Setup ผาน Control Panel เลอก Control Panel Basic Computer Network 38

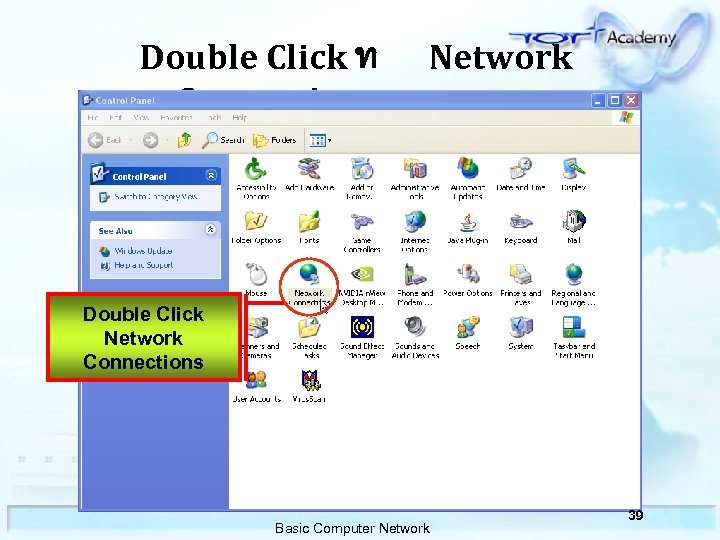

Double Click ท Connections Network Double Click Network Connections Basic Computer Network 39

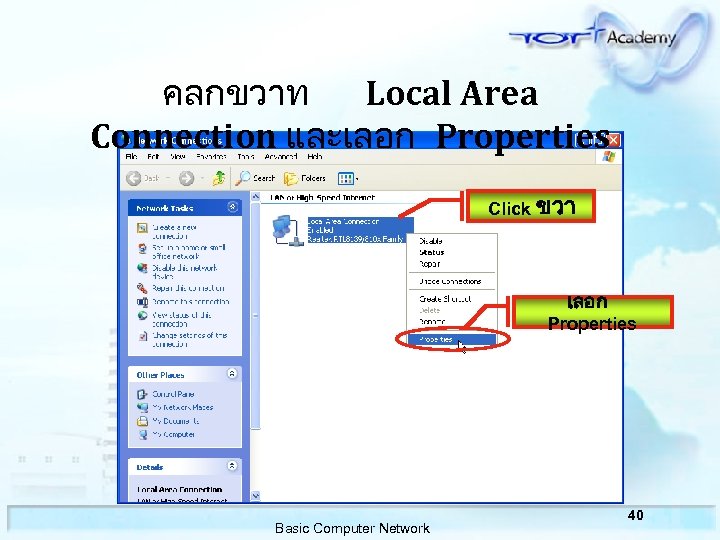

คลกขวาท Local Area Connection และเลอก Properties Click ขวา เลอก Properties Basic Computer Network 40

เลอก Internet Protocol (TCP/IP) และคลกทปม Properties แลวในแถบ General ใหเลอก Obtain an IP address automatically และ Obtain DNS server address automatically. เลอก obtain an IP address internet Protocol(TCP/IP) เลอก obtain DNS Click Properties Basic Computer Network 41

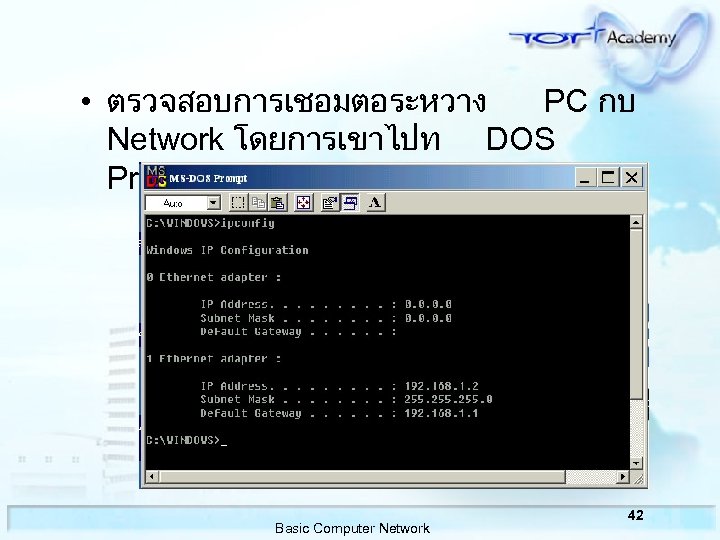

• ตรวจสอบการเชอมตอระหวาง PC กบ Network โดยการเขาไปท DOS Prompt แลว พมพ ipconfig /all Basic Computer Network 42

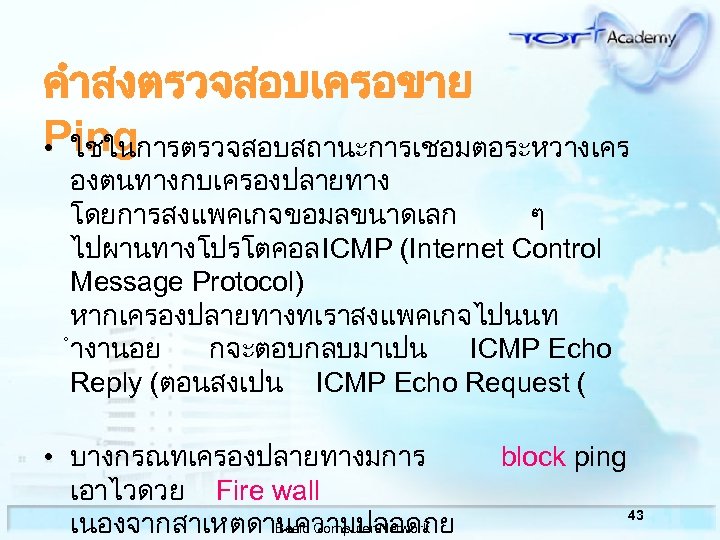

คำสงตรวจสอบเครอขาย Ping • ใชในการตรวจสอบสถานะการเชอมตอระหวางเคร องตนทางกบเครองปลายทาง โดยการสงแพคเกจขอมลขนาดเลก ๆ ไปผานทางโปรโตคอล ICMP (Internet Control Message Protocol) หากเครองปลายทางทเราสงแพคเกจไปนนท ำงานอย กจะตอบกลบมาเปน ICMP Echo Reply (ตอนสงเปน ICMP Echo Request ( • บางกรณทเครองปลายทางมการ เอาไวดวย Fire wall เนองจากสาเหตดานความปลอดภย Basic Computer Network block ping 43

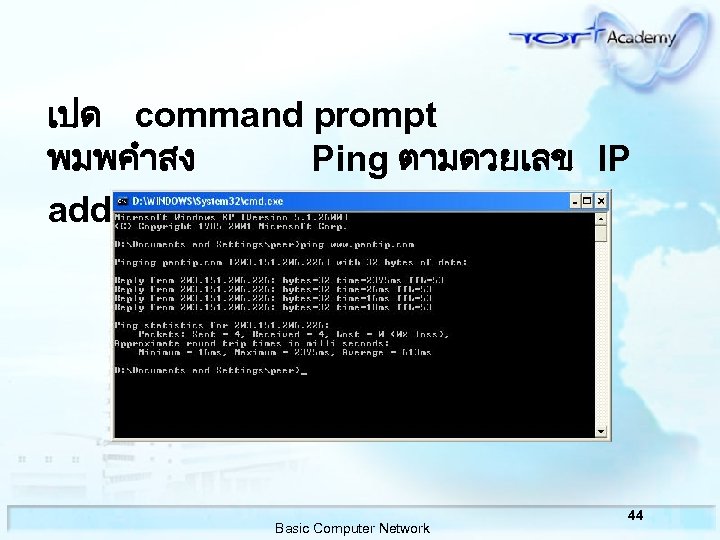

เปด command prompt พมพคำสง Ping ตามดวยเลข IP address อปกรณปลายทางทตดตอ Basic Computer Network 44

Wireless LAN Basic Computer Network 45

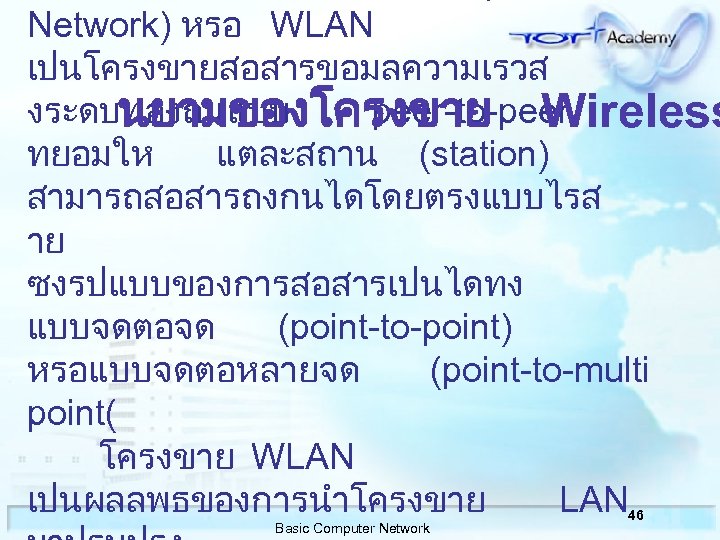

Network) หรอ WLAN เปนโครงขายสอสารขอมลความเรวส งระดบทองถนแบบ peer-to-peer นยามของโครงขาย Wireless ทยอมให แตละสถาน (station) สามารถสอสารถงกนไดโดยตรงแบบไรส าย ซงรปแบบของการสอสารเปนไดทง แบบจดตอจด (point-to-point) หรอแบบจดตอหลายจด (point-to-multi point( โครงขาย WLAN เปนผลลพธของการนำโครงขาย LAN Basic Computer Network 46

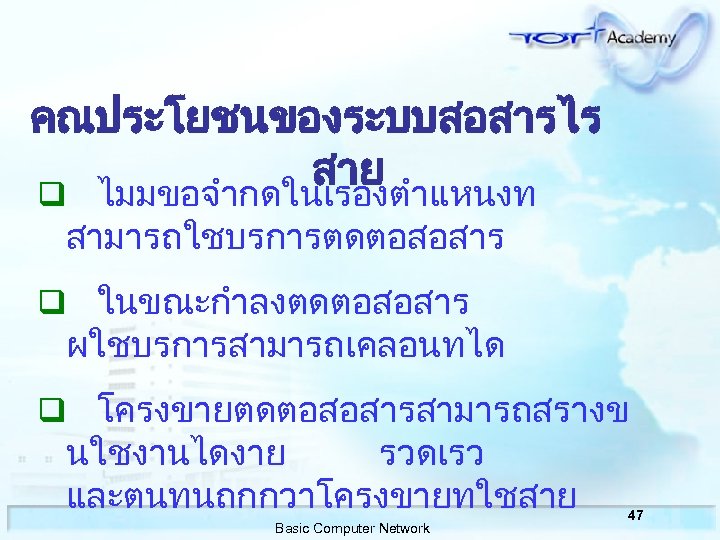

คณประโยชนของระบบสอสารไร สาย q ไมมขอจำกดในเรองตำแหนงท สามารถใชบรการตดตอสอสาร q ในขณะกำลงตดตอสอสาร ผใชบรการสามารถเคลอนทได q โครงขายตดตอสอสารสามารถสรางข นใชงานไดงาย รวดเรว และตนทนถกกวาโครงขายทใชสาย Basic Computer Network 47

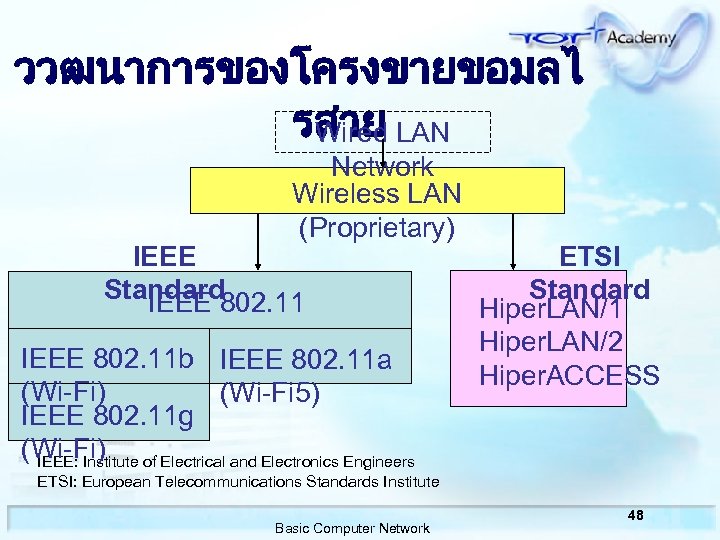

ววฒนาการของโครงขายขอมลไ รสาย Wired LAN Network Wireless LAN (Proprietary) IEEE Standard IEEE 802. 11 b IEEE 802. 11 a (Wi-Fi) (Wi-Fi 5) IEEE 802. 11 g (Wi-Fi) of Electrical and Electronics Engineers IEEE: Institute ETSI Standard Hiper. LAN/1 Hiper. LAN/2 Hiper. ACCESS ETSI: European Telecommunications Standards Institute Basic Computer Network 48

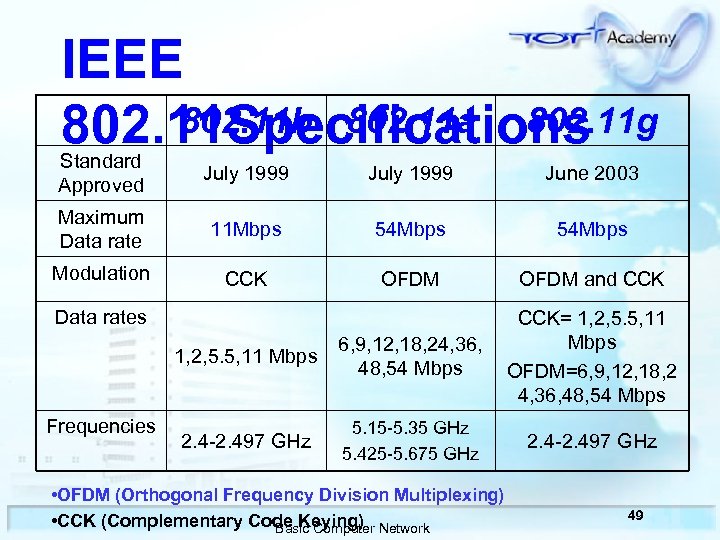

IEEE 802. 11 b 802. 11 a 802. 11 g 802. 11 Specifications Standard Approved July 1999 June 2003 Maximum Data rate 11 Mbps 54 Mbps Modulation CCK OFDM and CCK 1, 2, 5. 5, 11 Mbps 6, 9, 12, 18, 24, 36, 48, 54 Mbps CCK= 1, 2, 5. 5, 11 Mbps OFDM=6, 9, 12, 18, 2 4, 36, 48, 54 Mbps 2. 4 -2. 497 GHz 5. 15 -5. 35 GHz 5. 425 -5. 675 GHz 2. 4 -2. 497 GHz Data rates Frequencies • OFDM (Orthogonal Frequency Division Multiplexing) • CCK (Complementary Code Keying) Basic Computer Network 49

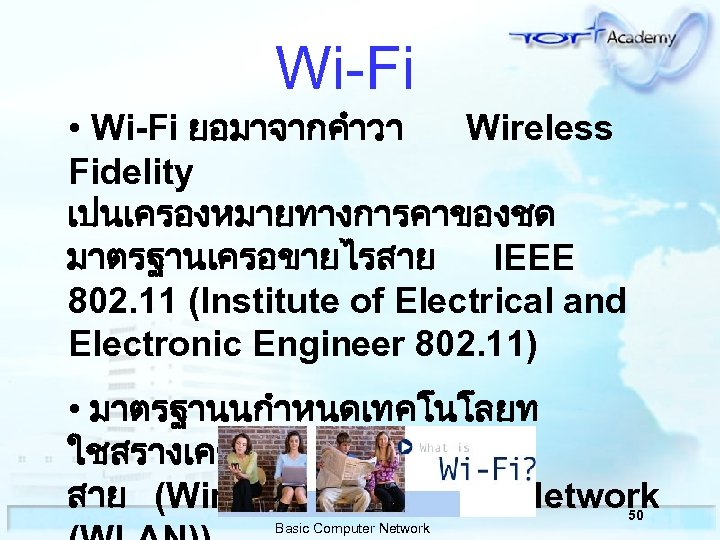

Wi-Fi • Wi-Fi ยอมาจากคำวา Wireless Fidelity เปนเครองหมายทางการคาของชด มาตรฐานเครอขายไรสาย IEEE 802. 11 (Institute of Electrical and Electronic Engineer 802. 11) • มาตรฐานนกำหนดเทคโนโลยท ใชสรางเครอขายคอมพวเตอรไร สาย (Wireless Local Area Network Basic Computer Network 50

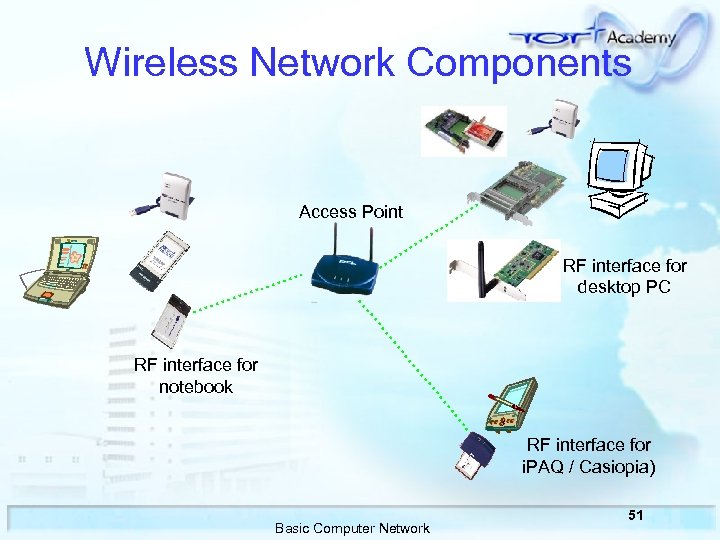

Wireless Network Components Access Point. . …… … … RF interface for desktop PC … …… … . … … …. . … … … RF interface for notebook RF interface for i. PAQ / Casiopia) Basic Computer Network 51

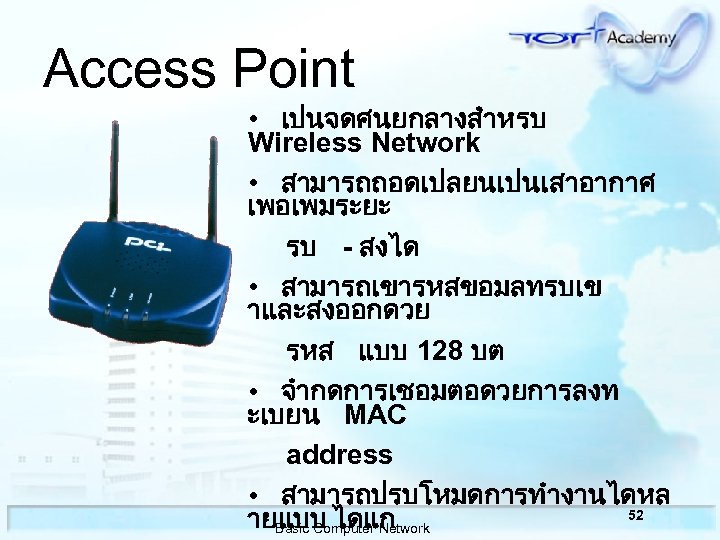

Access Point • เปนจดศนยกลางสำหรบ Wireless Network • สามารถถอดเปลยนเปนเสาอากาศ เพอเพมระยะ รบ - สงได • สามารถเขารหสขอมลทรบเข าและสงออกดวย รหส แบบ 128 บต • จำกดการเชอมตอดวยการลงท ะเบยน MAC address • สามารถปรบโหมดการทำงานไดหล 52 ายแบบ ไดแก Basic Computer Network

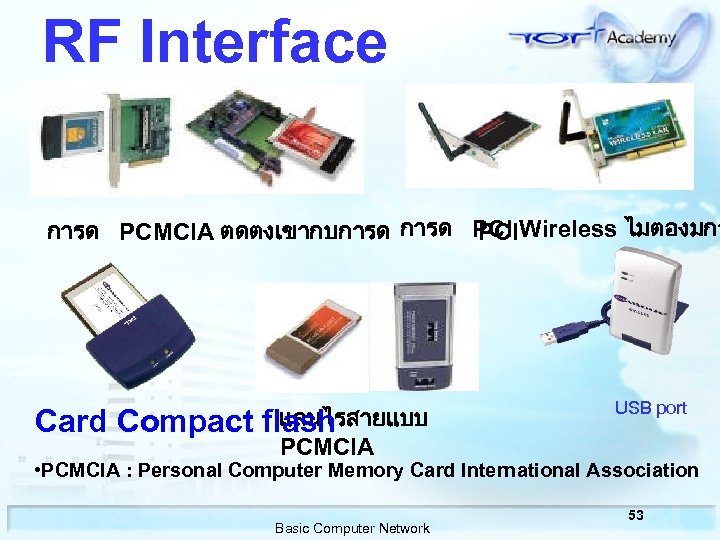

RF Interface Card การด PCMCIA ตดตงเขากบการด PCI Wireless ไมตองมกา PCI Card Compact แลนไรสายแบบ flash PCMCIA USB port • PCMCIA : Personal Computer Memory Card International Association Basic Computer Network 53

สญลกษณ ทางการคา ตราสญลกษณ Wi-Fi ผานการรบรองความเขาก นไดของผลตภณฑ ตราสญลกษณทแสดงวาผลตภณฑสนบสนนมาตรฐาน Basic Computer Network 54

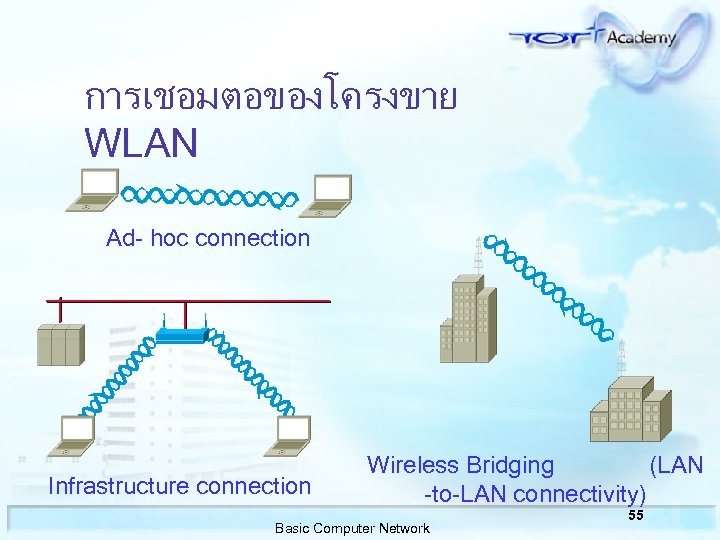

การเชอมตอของโครงขาย WLAN Ad- hoc connection Infrastructure connection Wireless Bridging (LAN -to-LAN connectivity) Basic Computer Network 55

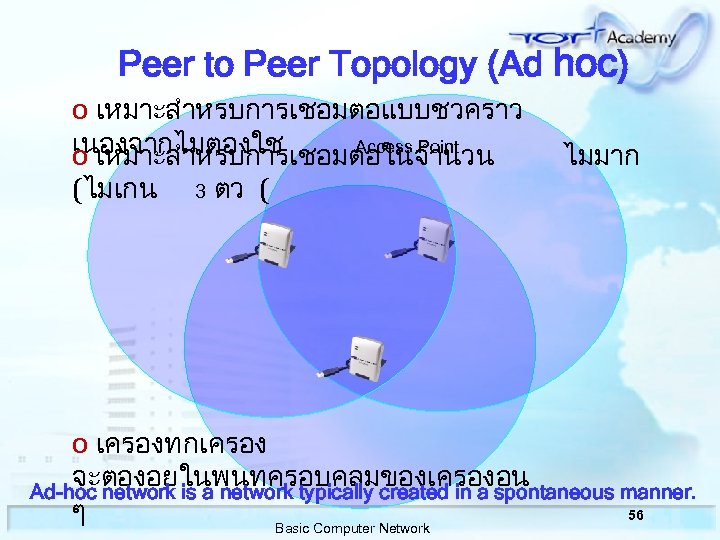

Peer to Peer Topology (Ad hoc) o เหมาะสำหรบการเชอมตอแบบชวคราว เนองจากไมตองใช Access Point o เหมาะสำหรบการเชอมตอในจำนวน (ไมเกน 3 ตว ( ไมมาก o เครองทกเครอง จะตองอยในพนทครอบคลมของเครองอน Ad-hoc network is a network typically created in a spontaneous manner. 56 ๆ Basic Computer Network

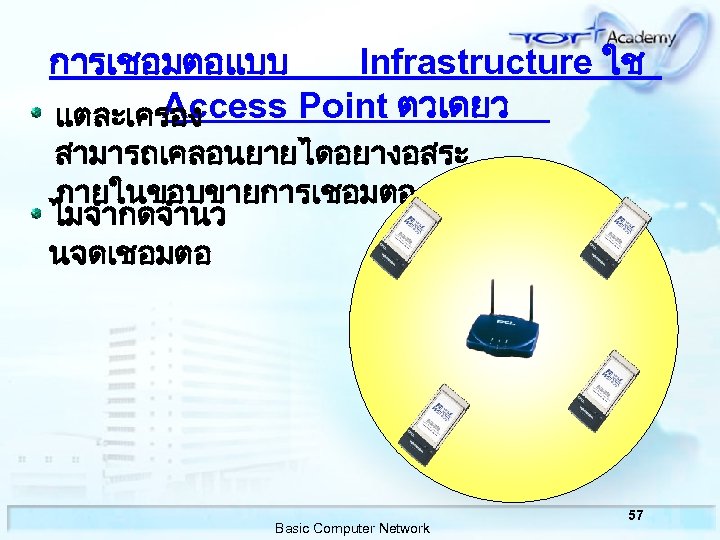

การเชอมตอแบบ Infrastructure ใช Access Point ตวเดยว แตละเครอง สามารถเคลอนยายไดอยางอสระ ภายในขอบขายการเชอมตอ ไมจำกดจำนว นจดเชอมตอ Basic Computer Network 57

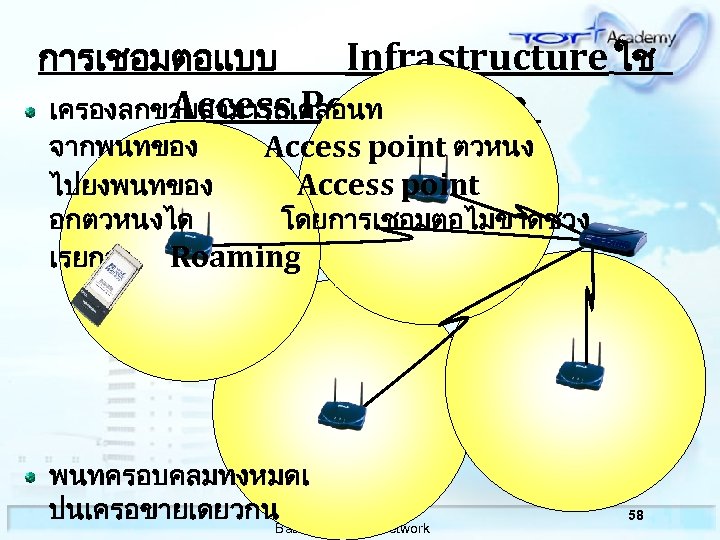

การเชอมตอแบบ Infrastructure ใช Access Point เครองลกขายสามารถเคลอนท หลายตว จากพนทของ Access point ตวหนง ไปยงพนทของ Access point อกตวหนงได โดยการเชอมตอไมขาดชวง เรยกวา Roaming พนทครอบคลมทงหมดเ ปนเครอขายเดยวกนBasic Computer Network 58

การเลอก Channels - IEEE 802. 11 DS 2472 2412 1 2 3 4 5 6 7 8 9 10 12 11 13 2400 5 10 4 9 3 8 2 1 13 7 6 12 11 o ม 3 ชองทชองสญญาณคลนไมเกย /ทบกน o สามารถม Access Points ได 3 ตวในพนทเดยวกน o แตละชองความถม bandwidth ทใชงานเทากบ MHz. o ความเรวของขอมลเทากบ 11 Mb/s Basic Computer Network 22 59

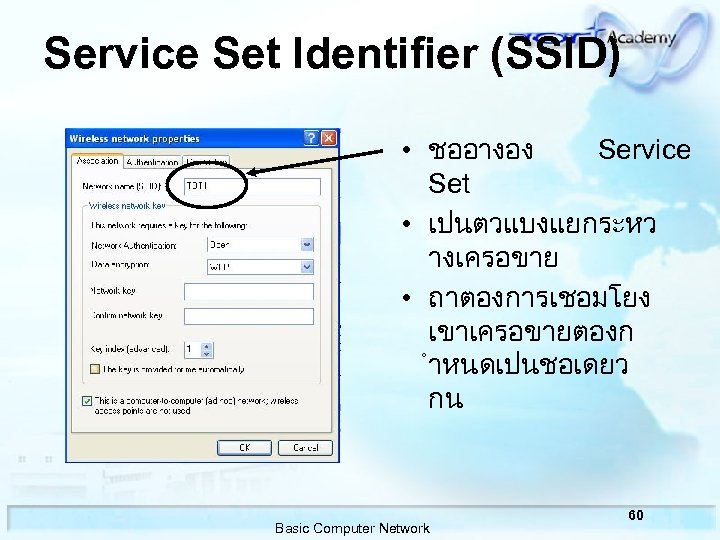

Service Set Identifier (SSID) • ชออางอง Service Set • เปนตวแบงแยกระหว างเครอขาย • ถาตองการเชอมโยง เขาเครอขายตองก ำหนดเปนชอเดยว กน Basic Computer Network 60

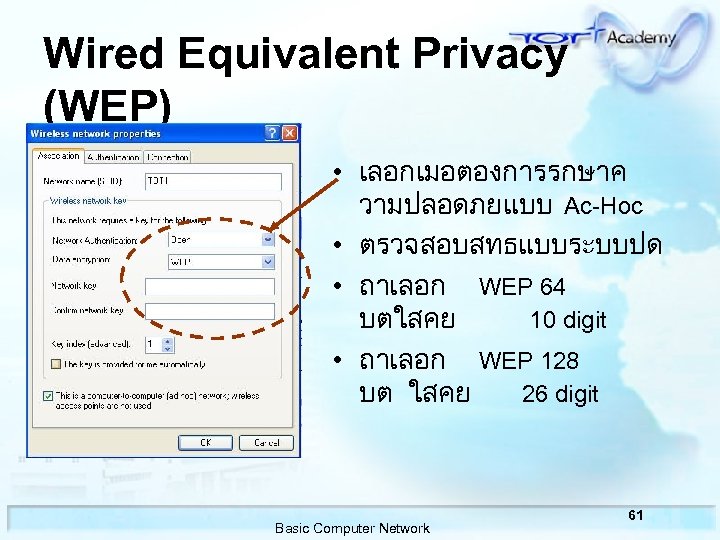

Wired Equivalent Privacy (WEP) • เลอกเมอตองการรกษาค วามปลอดภยแบบ Ac-Hoc • ตรวจสอบสทธแบบระบบปด • ถาเลอก WEP 64 บตใสคย 10 digit • ถาเลอก WEP 128 บต ใสคย 26 digit Basic Computer Network 61

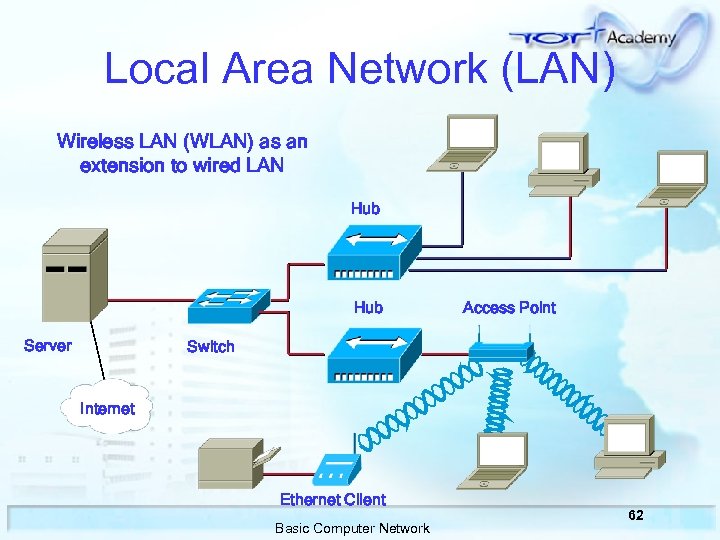

Local Area Network (LAN) Wireless LAN (WLAN) as an extension to wired LAN Hub Server Access Point Switch Internet Ethernet Client Basic Computer Network 62

1. เครองคอมพวเตอรเดสทอป (เครอง PC ตงโตะ ) ทำการเชอมตอกบการดแลนไรสาย v แบบ PCMCIA กบการด PCI นำมาเชอมตอกน และตดตงบน PCI Slot ของเครองคอมพวเตอร v แบบ PCI Wireless ทไมตองมการด PCMCIA และตดตงบน PCI Slot ของเครองคอมพวเตอร v แบบ USB ผานพอรต USB ของเครองคอมพวเตอร (แบบ USB 63 • สรปเบองตนในการใชงา นเครอขายไรสาย Basic Computer Network

v แบบ PCMCIA เหมาะสำหรบเครองโนตบครนเกาท ไมใช Centrino v แบบ USB ผานพอรต USB ของเครองโนตบค 3. เครองคอมพวเตอรโนตบคแบบ Centrino ไมจำเปนตองซออปกรณแลนไรสายเพ ม เพราะเครองโนตบคแบบ Centrino สามารถใชงานเครอขายไรสายไดโดยตรง 2. 4. อปกรณพกพา Palm หรอ Pocket PC 64 ทำการเชอมตอกบอปกรณแลนไรสายแบ Basic Computer Network • สรปเบองตนในการใชงา นเครอขายไรสาย
