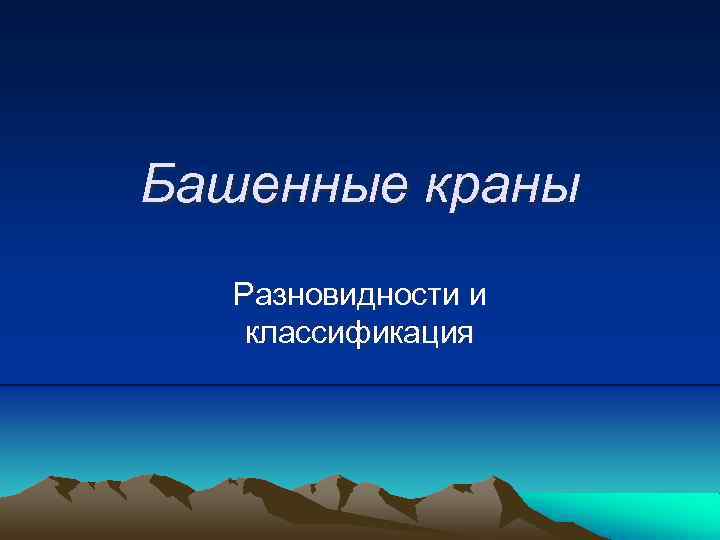

Башенные краны Разновидности и классификация

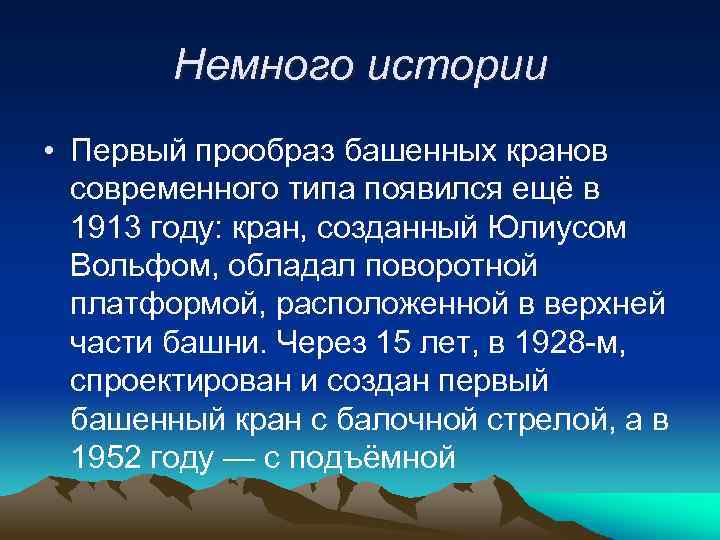

Немного истории • Первый прообраз башенных кранов современного типа появился ещё в 1913 году: кран, созданный Юлиусом Вольфом, обладал поворотной платформой, расположенной в верхней части башни. Через 15 лет, в 1928 -м, спроектирован и создан первый башенный кран с балочной стрелой, а в 1952 году — с подъёмной

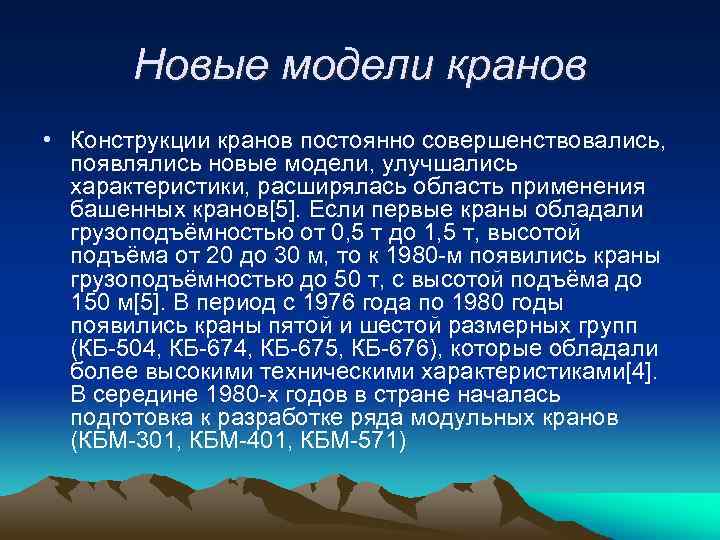

Новые модели кранов • Конструкции кранов постоянно совершенствовались, появлялись новые модели, улучшались характеристики, расширялась область применения башенных кранов[5]. Если первые краны обладали грузоподъёмностью от 0, 5 т до 1, 5 т, высотой подъёма от 20 до 30 м, то к 1980 -м появились краны грузоподъёмностью до 50 т, с высотой подъёма до 150 м[5]. В период с 1976 года по 1980 годы появились краны пятой и шестой размерных групп (КБ-504, КБ-675, КБ-676), которые обладали более высокими техническими характеристиками[4]. В середине 1980 -х годов в стране началась подготовка к разработке ряда модульных кранов (КБМ-301, КБМ-401, КБМ-571)

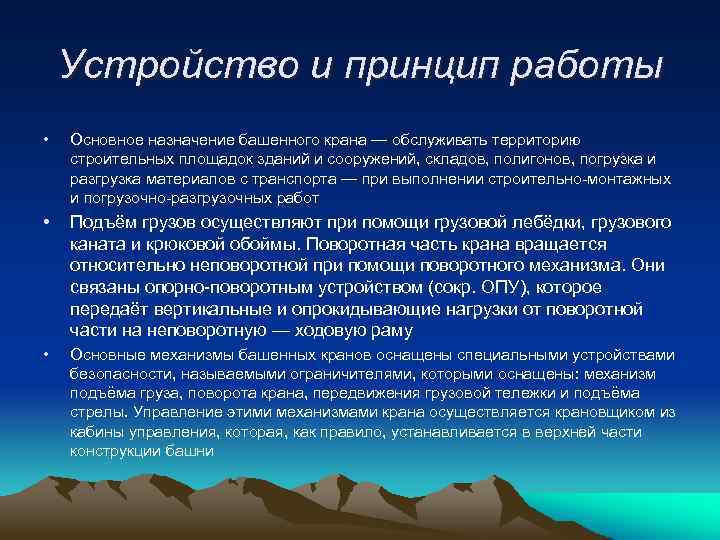

Устройство и принцип работы • Основное назначение башенного крана — обслуживать территорию строительных площадок зданий и сооружений, складов, полигонов, погрузка и разгрузка материалов с транспорта — при выполнении строительно-монтажных и погрузочно-разгрузочных работ • Подъём грузов осуществляют при помощи грузовой лебёдки, грузового каната и крюковой обоймы. Поворотная часть крана вращается относительно неповоротной при помощи поворотного механизма. Они связаны опорно-поворотным устройством (сокр. ОПУ), которое передаёт вертикальные и опрокидывающие нагрузки от поворотной части на неповоротную — ходовую раму • Основные механизмы башенных кранов оснащены специальными устройствами безопасности, называемыми ограничителями, которыми оснащены: механизм подъёма груза, поворота крана, передвижения грузовой тележки и подъёма стрелы. Управление этими механизмами крана осуществляется крановщиком из кабины управления, которая, как правило, устанавливается в верхней части конструкции башни
Типы башенных кранов (решётчатая конструкция)

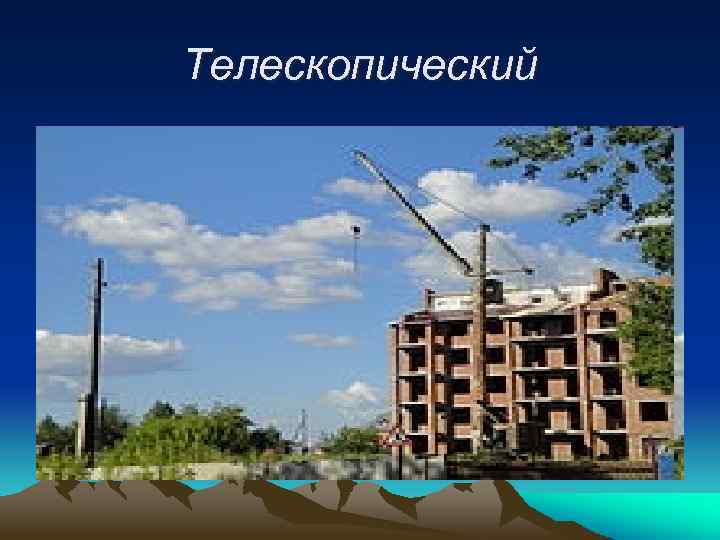

Телескопический

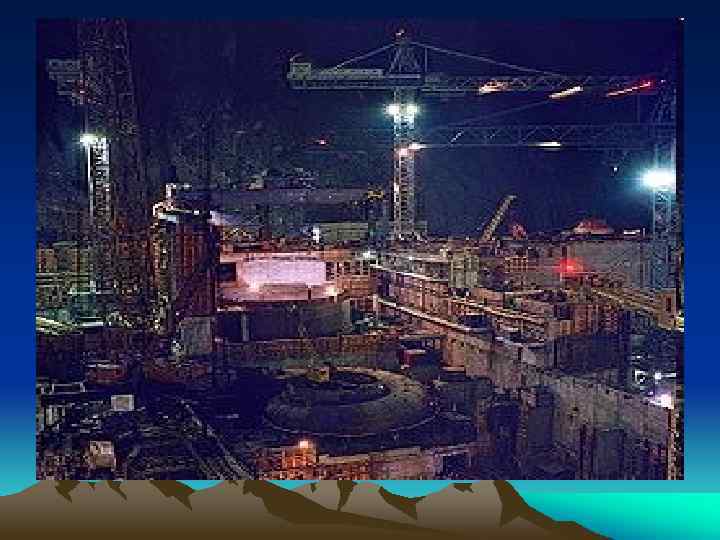

Кран для гидротехнического строительства

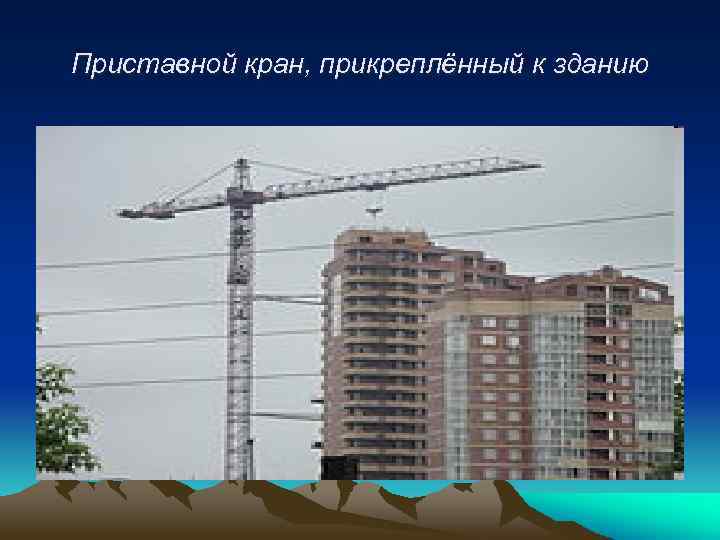

Приставной кран, прикреплённый к зданию

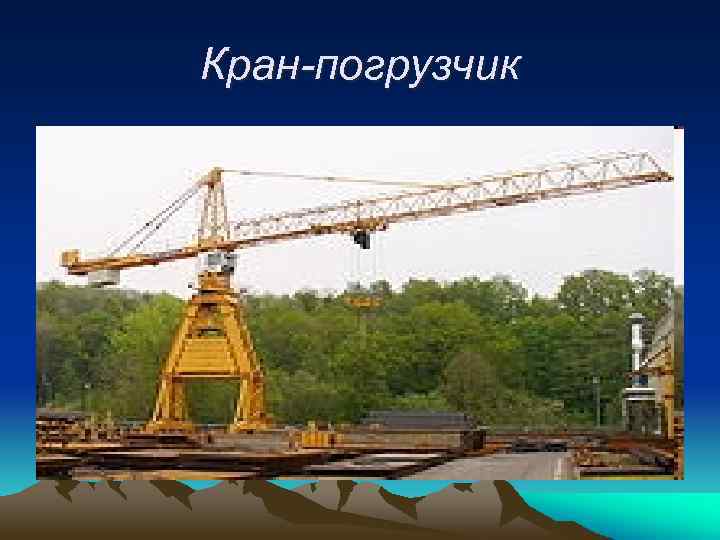

Кран-погрузчик

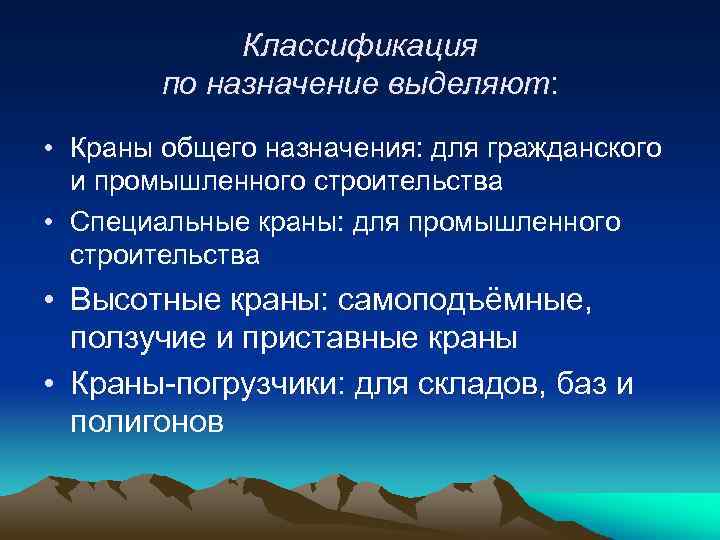

Классификация по назначение выделяют: • Краны общего назначения: для гражданского и промышленного строительства • Специальные краны: для промышленного строительства • Высотные краны: самоподъёмные, ползучие и приставные краны • Краны-погрузчики: для складов, баз и полигонов

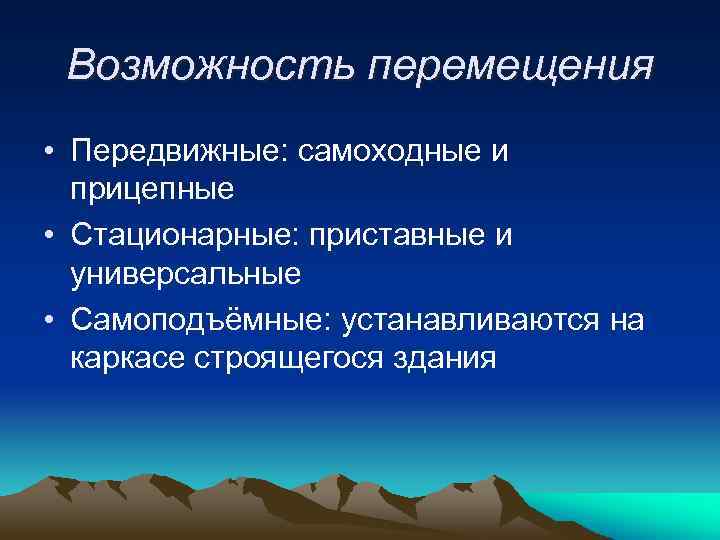

Возможность перемещения • Передвижные: самоходные и прицепные • Стационарные: приставные и универсальные • Самоподъёмные: устанавливаются на каркасе строящегося здания

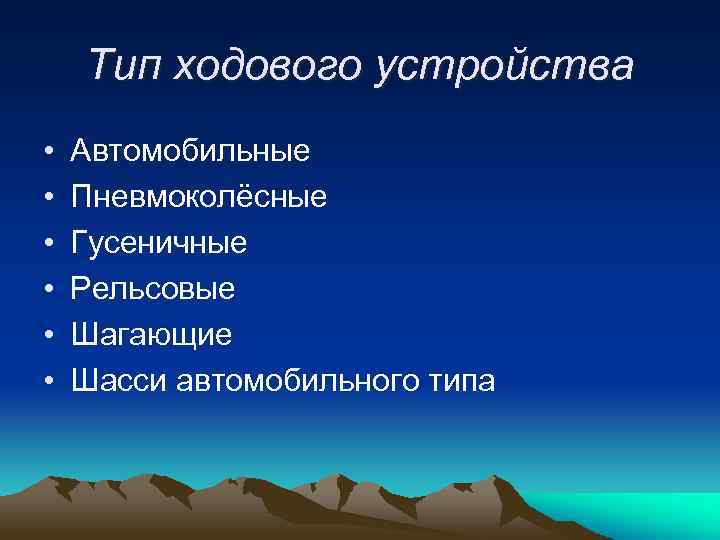

Тип ходового устройства • • • Автомобильные Пневмоколёсные Гусеничные Рельсовые Шагающие Шасси автомобильного типа

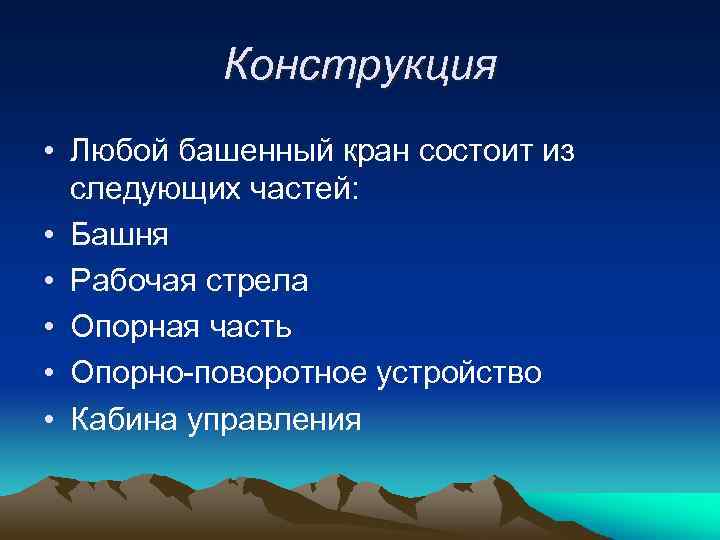

Конструкция • Любой башенный кран состоит из следующих частей: • Башня • Рабочая стрела • Опорная часть • Опорно-поворотное устройство • Кабина управления

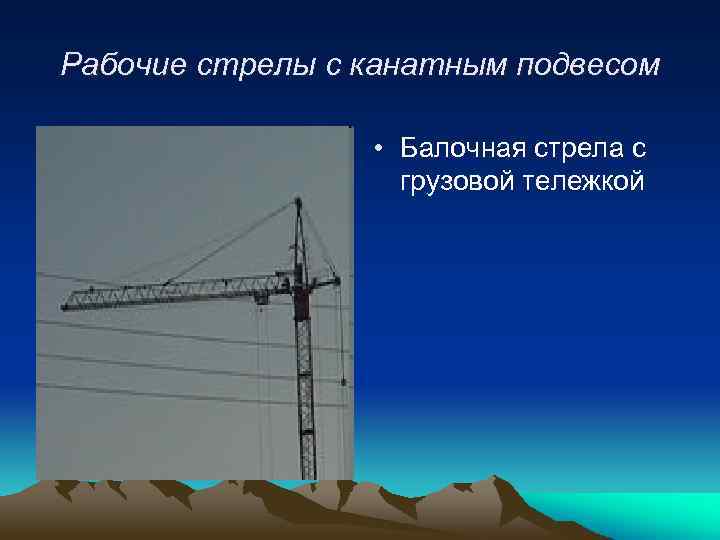

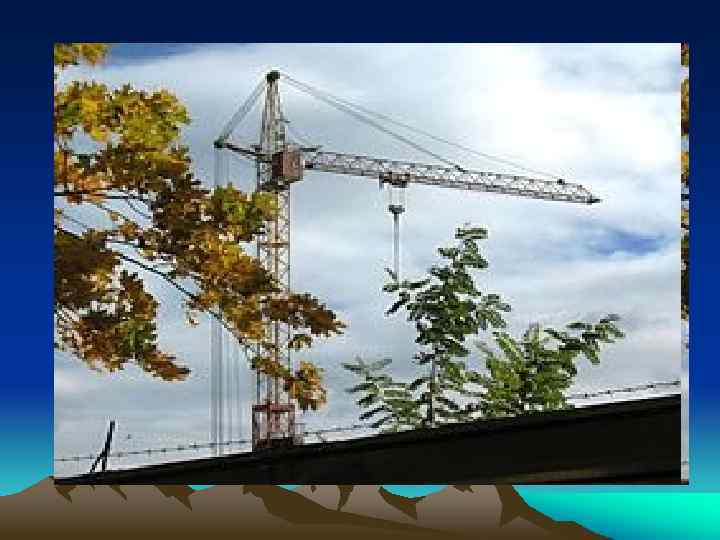

Рабочие стрелы с канатным подвесом • Балочная стрела с грузовой тележкой
Подъёмная стрела из труб

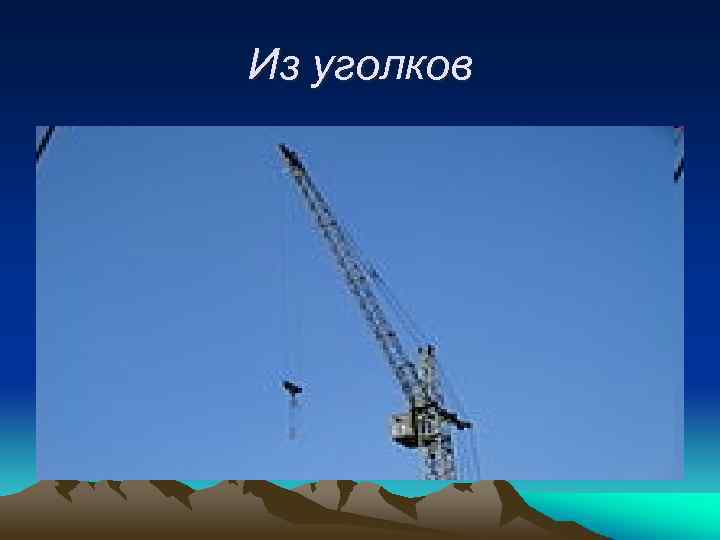

Из уголков
Гусеничный башенный кран
